Гелевые АКБ и особенности их зарядки зарядным устройством
Хоть на рынке автомобильных аккумуляторных батарей основной сегмент занимают обычные кислотные аккумуляторы, все больше появляется так называемых гелевых аккумуляторов. Достоинств у таких аккумуляторов значительно больше, чем у привычных кислотных, они менее требовательны в эксплуатации и обслуживании. Но все по порядку.
Конструкция
Итак, гелевая батарея по конструкции мало отличается от кислотной. Внутри имеются секции, с размещенными внутри пакетами свинцовых пластин. Каждый из пакетов состоит из отрицательных и положительных пластин. Все пакеты между собой соединены и наружу из корпуса выходит два вывода – «плюсовой» и «минусовой», к которым и подключаются клеммы автомобильной бортовой сети.
Но гелевые аккумуляторы заполнены, в отличие от обычных кислотных АКБ, электролитом, который находится в гелеобразном состоянии, отсюда и называние батареи.
Эти батареи полностью необслуживаемые, корпус у них полностью герметичен.
Поскольку электролит находится в виде геля, то батарею можно располагать любым способом, электролит будет держаться на пластинах и стекание перетекание его при наклонах или переворотах аккумулятора не произойдет.
Достоинства
Электролит, находящийся в виде гелеобразного вещества, не вытечет даже при повреждении корпуса, что позволяет еще использовать батарею в дальнейшем, но недлительное время.
К тому же процесс испарения внутри гелевой АКБ значительно ниже, чем у кислотных, что позволило всю конструкцию расположить в герметичный корпус. Пары, которые образуются внутри аккумулятора, поглощаются гелевым электролитом и снова участвуют в реакции.
Основным же достоинством гелевого АКБ является обеспечение пусковых токов высоких значений, даже когда батарея несколько посажена. Указывается, что она способна обеспечить высокий пусковой ток даже при уровне заряда всего в 30% от номинального. При этом такие глубокие разряды для гелевой батареи не так губительны, как для кислотной батареи.
У этой батареи также ток саморязряда значительно ниже. При годичном простое она потеряет не более 10% своего заряда. К тому же она способна храниться даже в разряженном состоянии, без потери работоспособности. При надобности достаточно будет только ее полностью зарядить, чтобы начать использовать дальше.
Если правильно производить подзарядку данной батареи, то она практически не теряет своей емкости. Это обеспечивает ей способность выдерживать до 700 циклов заряда-разряда, что обеспечивает значительный срок эксплуатации.
Еще одним важным достоинством гелевых АКБ является меньшая восприимчивость к низким температурам. При таких температурах пусковой ток хоть и снижается, но в меньшей степени, чем как у обычных кислотных батарей.
Недостатки
Все это делает привлекательным использование данного типа батарей на автомобилях. Но имеются у них и недостатки. Их меньше, чем положительных качеств, но они тоже существенны.
Одна из таких – стоимость батареи. Она обойдется значительно больше, чем кислотная, и хоть срок ее эксплуатации больше, но неправильная эксплуатация обслуживание могут значительно сократить время «жизни» батареи.
А сократить «жизнь» ей может напряжение. Данная батарея очень чувствительна к напряжению. Оптимальным для нее является напряжение в 14,2-14,4 В. Превышение данного значения приведет к отслаиванию гелевого электролита от пластин, переход геля в газообразное состояние. Причем количество газа будет значительным, и снова преобразовать ее в гель уже не получится. Данный эффект уже получил название «таяние» геля. А учитывая, что регуляторы напряжения на автомобилях зачастую не имеют определенного значения, а работают в диапазоне 13-16 В, то выход из строя такой батареи – лишь дело времени.
Хотя на авто использовать такую батарею вполне можно, но только перед приобретением такого АКБ следует провести диагностику бортовой сети и настройку регулятора напряжения так, чтобы он не выдавал больше 14 В.
Способы зарядки гелевых АКБ
Эта батарея, хоть и является необслуживаемой, но периодическая подзарядка АКБ все же требуется. Частота проведения подзарядки, если эта батарея используется на авто, зависит от срока ее эксплуатации.
Рекомендуется подзаряжать гелевый АКБ не чаще 1-2 раза в год.
Ещё кое-что полезное для Вас:
- Каков срок службы аккумулятора автомобиля и как его продлить?
- Что будет если перепутать клеммы на аккумуляторе?
- Что такое плотность аккумулятора — как замерить и поднять плотность электролита?
Видео: AGM и Гелевый аккумулятор. Зарядка гелевого и AGM аккумулятора
Для подзарядки должно применяться специальное зарядное устройство, рассчитанное на работу только с гелевыми аккумуляторами. Такие устройства даже никогда не превысит напряжение, которое может навредить АКБ. Некоторые виды таких устройств выполняют подзарядку по определенному алгоритму, с периодической сменой силы тока и напряжения.
Но встречаются такие зарядные устройства пока еще не часто, да и далеко не все СТО берутся за зарядку гелевых батарея из-за отсутствия в своем распоряжении таких устройств.
Но в домашних условиях можно подзарядить гелевый аккумулятор и при помощи обычного зарядного устройства. Но применять автоматические устройства не рекомендуется, поскольку они сами регулируют напряжение и силу тока, при этом в процессе зарядки они могут превысить напряжение выше значения, которое является для такой АКБ критическим.
А вот если зарядное устройство позволяет в ручном режиме установить напряжение и силу тока, то подзарядить гелевую батарею вполне возможно.
Как зарядить гелевый аккумулятор зарядным устройством
Перед началом зарядки обязательно нужно выставить напряжение чуть ниже значения, которое является критическим для батареи. Данное значение обычно указывается производителем и составляет оно примерно 14 В +/- 0,4 В.
Видео: Зарядка гелевого аккумулятора — как зарядить!
Также нужно правильно установить силу тока. Оптимальным считается значение в 10% от номинальной емкости гелевой АКБ.
Важно также знать время зарядки.
Чтобы высчитать время зарядки гелевого аккумулятора, следует поделить значение емкости на силу тока. К примеру, емкость – 60 Ач, а сила тока выставлена уровне 5 А, в таком случае время заряда будет составлять 12 ч.
Но если имеется время, то можно произвести подзарядку с силой тока в 5% от емкости. Для указанной батареи при параметр будет составлять 3 А, а время подзарядки возрастет до 24 ч. Но при таком режиме процесс пройдет более лучше и АКБ полностью воспримет заряд.
Обязательно следует соблюдать последовательность подключения. Сначала подсоединяются зажимы зарядного устройства к клеммам аккумулятора (важно не перепутать полярность), а после уже включать устройство в сеть. Периодически во время процесса следует контролировать параметры напряжения и силы тока.
Категорически запрещается преждевременно прекращать зарядку.
Дело в том, что такие гелевые аккумуляторы обладают так называемым «эффектом памяти». Если в процессе прервать подзарядку преждевременно, к примеру, батарея смогла восстановить заряд только на 80%, то в следующий раз она не сможет взять заряд больше, чем на эти 80%. То есть, от недозаряда АКБ потеряет часть своей емкости и восстановить ее уже не получится.
Дело в том, что такие гелевые аккумуляторы обладают так называемым «эффектом памяти». Если в процессе прервать подзарядку преждевременно, к примеру, батарея смогла восстановить заряд только на 80%, то в следующий раз она не сможет взять заряд больше, чем на эти 80%. То есть, от недозаряда АКБ потеряет часть своей емкости и восстановить ее уже не получится.Как правильно заряжать гелевый аккумулятор — Авто новости — автопортал pogazam.ru
28.02.2023 08:36
Гелевая батарея разряжается во время использования так же, как и обычная, и ее необходимо периодически заряжать. Рассмотрим, как заряжать этот аккумулятор правильно, не повредив его.
Определимся сразу: иногда «гелевыми» называют аккумуляторы, изготовленные по технологии AGM. Это ошибка. В гелевых батареях электролит загущен до консистенции зубной пасты, на корпусе нанесена GEL маркировка. А в AGM находится стекловолокно, пропитанное жидким электролитом.
Гелевые батареи могут иметь разное рабочее напряжение — 2,4,6,24,48 В.
Но наиболее распространенным является двенадцать вольт. Как правило, большинство таких аккумуляторов предназначены работать в тягу, они редко устанавливаются в автомобиле для запуска двигателя.

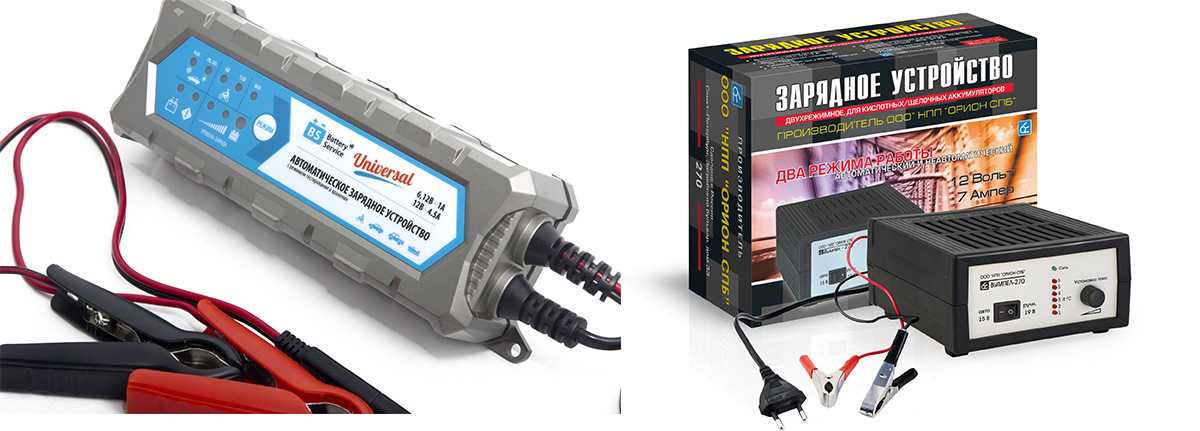

Для подзарядки аккумуляторов данной технологии производства используются специальные зарядные устройства, поддерживающие GEL режим.
Выбор зарядного устройства
Гелевые батареи не могут заряжаться лишь бы какими устройствами. Перечисляем необходимые параметры ЗУ для этого типа батарей:
- Импульсное (не трансформаторное).
- Полуавтоматическое (снижает силу тока в зависимости от уровня заряда аккумулятора с возможностью регулировки зарядного напряжения).
- Напряжение при зарядке должно быть 14-14,3 В, четко в этих пределах.
Как правило, все современные импульсные зарядные устройства имеют ступенчатую или бесступенчатую регулировку напряжения и мощности зарядного тока. Вы должны отказаться от полностью автоматического ЗУ, у которого нет этих настроек.
Правила зарядки гелевой батареи
Итак, мы остановились на зарядном устройстве. Сейчас мы расскажем, как правильно зарядить гелевый аккумулятор.
- установить все настройки зарядного устройства на «0»;
- подключить клеммы зарядки к аккумулятору в соответствии с полярностью;
- отрегулировать напряжение 14-14,3 В на ЗУ;
- На корпусе аккумулятора ищем надпись Max Initial current – первоначальный ток заряда (в амперах) и ставим его на ЗУ. Если есть сомнения — выставляем амперы 5-10% от емкости аккумулятора.
Заряжаем до тех пор, пока зарядное не перейдет в буферный режим поддерживания.
Убедитесь, что аккумулятор не нагревается во время зарядки. В противном случае прекратите зарядку, еще раз проверьте данные настройки ЗУ, дайте батарее остыть и запустите снова. Нагрев АКБ также может указывать на её неисправность.
После процедуры зарядки оставляем ее на сутки для контроля состояния после чего напряжение на клеммах должно быть не ниже 12,4 В.
Если напряжение падает ниже этого уровня, аккумулятор необходимо заменить.
Почему нельзя заряжать GEL батарею обычным устройством
Эти АКБ очень чувствительны к зарядному напряжению, поэтому их правильная имеет решающее значение.
Как мы писали выше, в таких батареях электролит представляет собой гелеобразную тягучую массу. Трансформаторная зарядка может привести к перегреву пластин и гель в месте соприкосновения потеряет свои свойства, что приведет к сокращению срока службы АКБ или её выходу из строя.
