Что такое ГБЦ в двигателе, неисправности и их устранение

Головка блока цилиндров (ГБЦ) двигателя современного автомобиля это достаточно сложный узел. Её предназначение заключается не только в том, чтобы служить крышкой для цилиндров мотора, она является своего рода базой, на которой установлены детали газораспределительного механизма, впускной и выпускной коллекторы, свечи зажигания. Также в ней выполнены каналы для охлаждающей жидкости и моторного масла, для подвода топливной смеси к впускным клапанам и удаления выпускных газов.
Как правило, головка изготавливается из алюминиевого сплава, но некоторые её детали, например, направляющие втулки и сёдла клапанов, запрессованные в корпус ГБЦ, делаются из стальных сплавов.

Содержание статьи

Устройство ГБЦ на примере двигателя ВАЗ 21083

Головка блока цилиндров (ГБЦ) двигателя ВАЗ 21083




Головка блока цилиндров служит не только крышкой для цилиндров мотора, но и своего рода базой, на которой установлены различные узлы и детали двигателя.Гбц что это такое в автомобиле: описание, функции, конструкция и диагностика

На фото 1 – головка блока цилиндров в сборе с крышкой двигателя ВАЗ 21083. Штуцер в крышке, который вы видите, соединяется патрубком с сапуном. Это сделано для того, чтобы очистить картерные газы, поступающие далее во впускной коллектор, от масла.

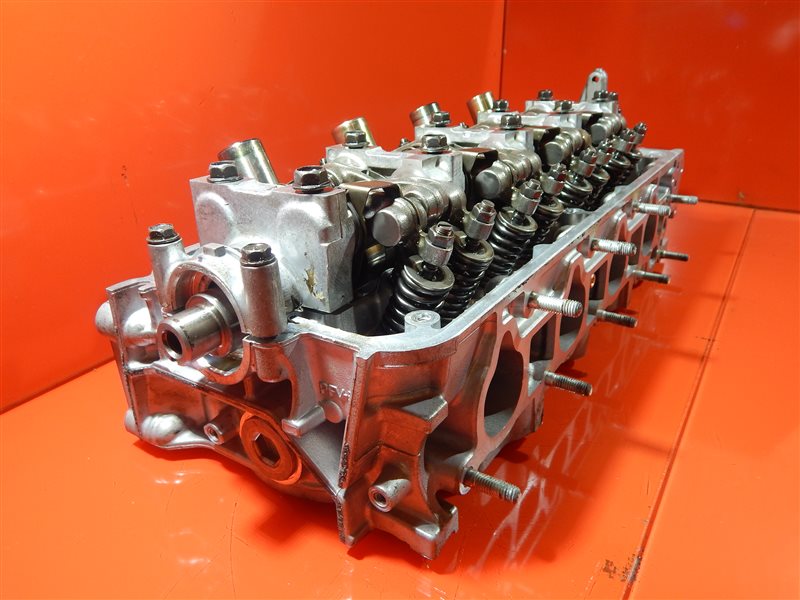

Сняв клапанную крышку, вы получаете доступ к деталям ГРМ (фото 2). Обратите внимание, что нижняя часть корпуса подшипников скольжения распредвала выполнена единым изделием с корпусом головки блока, верхняя же состоит из двух частей. Моторное масло подаётся через масляные каналы, сделанные в корпусе головки.

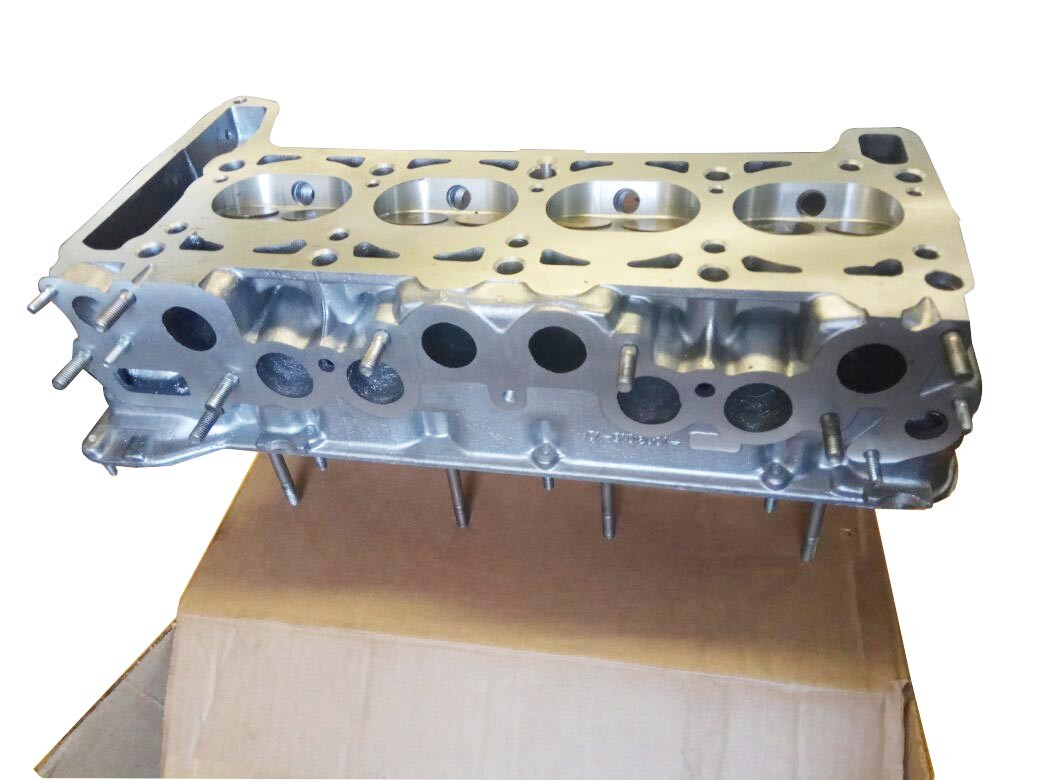

На фото 3 изображена ГБЦ ВАЗ 21083 со стороны поверхности, сопрягаемой с верхней плоскостью блока цилиндров.
Подача топлива и выпуск отработанных газов из цилиндров происходит благодаря своевременному открытию впускных и выпускных клапанов, установленных также в головке блока цилиндров. Рабочие кромки клапанов и их сёдел выполнены из жаропрочной стали, так как работают они непосредственно в камере сгорания.Гбц что это такое в автомобиле: описание, функции, конструкция и диагностика





Учитывая высокое давление и температуру, возникающие в процессе работы двигателя, особые требования выдвигаются к уплотнительной прокладке под головку блока цилиндров (фото 4). Её изготавливают из асбеста, армированного металлом.
Следует отметить, что прокладка под головку блока – одноразовая, так как при установке она «усаживается», что делает её повторное использование невозможным.

Прокладка под головку блока цилиндров – одноразовая, так как при установке она «усаживается», что делает её повторное использование невозможным.

Использование прокладки под головку блока сомнительного происхождения – нежелательно, так как даже незначительное изменение толщины прокладки ГБЦ может отрицательно сказаться на мощности двигателя. Особенно это касается дизелей, когда

дизельный двигатель троит на холостых оборотах.Гбц что это такое в автомобиле: описание, функции, конструкция и диагностика
Для того, чтобы обеспечить герметичность цилиндров и каналов в местах стыковки головки и блока, требуется соблюдать не только усилие затяжки болтов головки блока цилиндров, но и очерёдность, то есть порядок.
Эта информация обязательно указывается в руководстве по ремонту авто.

Неисправности ГБЦ

Наиболее распространённой причиной замены ГБЦ является появление трещин в корпусе или нарушение формы привалочной плоскости головки в результате перегрева.




В том случае, если налицо незначительное искривление поверхности головки, дефект устраняется шлифованием поверхности. Качественный ремонт трещин в головке блока цилиндров невозможен в гаражных условиях. Попытки заполнить трещины составами типа «холодной сварки», как правило, малоэффективны из-за того, что материалы, которыми заполняются трещины, имеют отличающийся от сплава головки коэффициент температурного расширения.Гбц что это такое в автомобиле: описание, функции, конструкция и диагностика

Замена прокладки ГБЦ

При замене прокладки ГБЦ требуется соблюдать не только усилие затяжки болтов головки блока цилиндров, но и очерёдность их затяжки.

Зачастую автомобилисты сталкиваются с необходимостью замены прокладки ГБЦ, вследствие её прогорания. Такой ремонт вполне доступен, разумеется при наличии необходимых инструментов и информации, касающейся момента и порядка затяжки болтов головки блока цилиндров.
Наиболее характерными признаками прогорания прокладки являются повышенная дымность выхлопа, когда

двигатель дымит белым дымом и выбрасывание ОЖ в расширительный бачок. К тому же мотор будет перегреваться, а его мощность значительно снизится.
Если вы впервые меняете прокладку ГБЦ, то вам понадобится динамометрический ключ – для контроля момента затяжки. Болты головки блока цилиндров изготавливаются из стали, имеющей высокий предел прочности на разрыв, но риск оборвать их всё же есть. Поэтому даже мастера со стажем всегда используют динамометрический ключ при проведении работ по замене прокладки ГБЦ.Гбц что это такое в автомобиле: описание, функции, конструкция и диагностика


Головка блока цилиндров: устройство и назначение

»   Головка блока цилиндров: устройство и назначение

Головка блока цилиндров – это очень важная деталь для двигателя автомобиля любой марки и производителя. ГБЦ укомплектовываются абсолютно все силовые установки, вне зависимости от того, какое топливо у автомобиля — бензин или дизель. Несомненно, разница между ними есть – это степень сжатия и тип топлива, но само устройство и общий принцип работы головки блока от этого не изменяются. В данной статье мы рассмотрим общее строение головки блока в авто.

Как устроен механизм и принцип его работы

Строение головки блока цилиндров несложное, несмотря на свою значимость в работе двигателя автомобиля.Гбц что это такое в автомобиле: описание, функции, конструкция и диагностика В его строение входят впускные и выпускные клапаны газораспределения, автомобильные свечи зажигания, если это бензиновый двигатель, или форсунки, если дизельный, а также блок камеры сгорания топливно-воздушной смеси. Внешне это конструкция напоминает алюминиевую крышку, но по честному это конструктивная часть двигателя с запрессованными седлами клапанов и направляющими втулками. Кривошипно-шатунный двигатель может стать

неисправным если оси деталей не будут подходить друг с другом.


Головка ДВС и блок вместе объединяются между собой через специальную огнеупорную сталеасбестовую прокладку двигателя. Прокладка не дает выходить газам через место соединения устройств и предотвращает потерю компрессии. Заметим, что данная прокладка, вне зависимости от простой конструкции, весьма значительна для автомобиля. Водителям стоит обращать внимание на работу этого устройства, иначе может пострадать двигатель автомобиля. В первую очередь произойдет явление компрессии, двигатель уменьшит свою мощность, а затем и вовсе может окончательно сломаться.Гбц что это такое в автомобиле: описание, функции, конструкция и диагностика Тяга автомобиля останавливается из-за неправильного выхода газов из камеры. А учитывая то, что внутри ДВС активизируется высокая степень сжатия (примерно около 2 000 атмосфер на дизельных и 100 на бензиновых моторах), растрата мощности может быть значительной. Головка блока цилиндров (ГАЗель 3302 в том числе) также входит в состав КШМ, поэтому ее взаимосвязь с двигателем является непосредственной.

Особенности технического обслуживания

 Срок службы головки блока цилиндров разный, износ детали происходит в каждом автомобиле. К примеру, в ВАЗ-2110 она может прослужить от 200 000 до 400 000 км. Это не исключает возможности ее деформации и износа ранее. Мы рекомендуем водителям чаще менять прокладку ГБЦ и не перегревать двигатель своего автомобиля. Обращайте чаще внимание на крепежные болты. Не допускайте нагара на клапанах впускного и выпускного такта – чаще проводите прочистку деталей. При соблюдении этих несложных правил ваш двигатель прослужит дольше и не будет ломаться.Гбц что это такое в автомобиле: описание, функции, конструкция и диагностика

 Головку блока цилиндров и комплектующие для ремонта двигателя можно купить в магазинах запчастей «АВТОмаркет Интерком».

Что такое шлифовка ГБЦ и для чего собственно необходима эта процедура?

Шлифовка головки блока цилиндров — это технологический процесс, производимый на специальном оборудовании, с целью доведения плоскости ГБЦ до определенных параметров допустимых заводом изготовителем для плотного сопряжения головки с блоком цилиндров.

Есть несколько вариантов, при которых рекомендована данная процедура:

  • Вариант первый.

    Зачастую автомобилисты обращаются с уже сложившейся проблемой, а именно заменой прокладки ГБЦ в связи с течью. Но надо понимать, что это уже видимый результат неправильной работы вашего автомобиля. Причиной может служить, как незначительный перегрев двигателя в связи с неисправностями в системе охлаждения, так и абсолютно случайное попадание воды и в последствие деформация ГБЦ и прогоревшая прокладка, требующая замены.Гбц что это такое в автомобиле: описание, функции, конструкция и диагностика

    Очень важно выяснить причину неисправности и провести грамотную дефектовку и вероятнее всего причиной пробитой прокладки явилось нарушения сопряжения плоскости ГБЦ и блока цилиндров. В этом случае шлифовки (фрезеровки) избежать не получится.

  • Вариант второй

    Не редко встречаются обращения владельцев автомобилей с большим пробегом, а соответственно естественным износом. Либо те, кто просто поездил без масла в результатом чего стало «масляное голодание» двигателя. Естественно этим машинам рекомендуется капитальный ремонт ДВС. Действие серьезное и затратное. Но в любом случае не стоит ограничиваться только теми работами, которые указала дефектовка. Ведь головка уже снята и можно уделить ей немного времени и сделать идеально ровной. И при правильной эксплуатации автомобиля это поможет отсрочить на длительный период дальнейшие ремонты.

  • Вариант третий.

    Сварочные работы, связанные с ремонтом трещин ГБЦ.Гбц что это такое в автомобиле: описание, функции, конструкция и диагностика При этом повышенная температура локально нагревает головку и происходит деформация. Так же на полости образуются швы, которые тоже убираются при помощи шлифовки ГБЦ.

  • Вариант четвертый.

    При не регулярной замене либо некачественной охлаждающей жидкости на полости появляется коррозия. Вариант лечения — шлифовка головки.

  • Вариант пятый (банальный)

    Данный случай имеет место быть зимой. Зачастую в связи с нехваткой времени либо просто с желанием сэкономить, мы решаем самостоятельно залить антифриз в систему охлаждения. Тем более, что антифриз уже куплен и лежит он у нас в багажнике. Чего же проще! Остановить машину и залить жидкость. Теперь внимание! Разогретый двигатель, а по системе охлаждения начинает циркулировать ледяной антифриз. В результат, локальный удар и деформация ГБЦ. И снова –шлифовка ГБЦ.

  • Вариант шестой.

    Тюнинг автомобиля.Гбц что это такое в автомобиле: описание, функции, конструкция и диагностика Этот вариант касается только любителей, которые фанатично стремятся изменить параметры двигателя.

Делаем вывод: шлифовка ГБЦ, осуществляется при каждом снятии головки блока цилиндров –это приводит к выравниванию поверхности ГБЦ, а, следовательно, увеличивает плотность прилегания головки к блоку. Результат, горячие газы не начнут выходить из-под прокладки, что сохранит прокладку целой, а нас избавит от ненужных расходов.

Специальный прайс стоимости работ по металообработке

Наименование работ ДВС 0.8-1.3 ДВС 1.5-2.0 ДВС V-6 ДВС V-8 ДВС рядный БОНУС
фрезеровка головки блока 0.10 900 900 200
фрезеровка головки блока 0.15 1000 1000 200
фрезеровка головки блока V-6 1000 200
фрезеровка головки блока V-8 1250 250
фрезеровка головки блока ряд.Гбц что это такое в автомобиле: описание, функции, конструкция и диагностика 6 1250 250
Для отечественных автомобилей
Наименование работ ДВС 1,5-1,6 ДВС 2,0-2,4 ДВС V-6 ДВС V-8 ДВС рядный БОНУС
фрезеровка головки блока 0.05 500 700 100
фрезеровка головки блока 0.10 650 850 150
фрезеровка головки блока 0.15 750 950 150
фрезеровка головки блока V-6 750 150
фрезеровка головки блока V-8 750 150
фрезеровка головки блока ряд.Гбц что это такое в автомобиле: описание, функции, конструкция и диагностика 6 750 150

Головка блока цилиндров — Словарь автомеханика

Головка блока цилиндров (ГБЦ), так называемая «башка» или «голова», представляет из себя крышку, расположенную над цилиндровым блоком и является частью двигателя и выполняет ведущую роль во всем блоке двигателя.

Из чего состоит ГБЦ?

Головка блока цилиндров изготавливается из высокопрочного металла или сплава алюминия, после чего подвергается процессу закалки по запатентованной технологии. В простых, традиционных двигателях предусмотрена одна «голова», в V-образных же для каждого блока цилиндров предусмотрена отдельная ГБЦ.

Монтаж и крепление

Данная деталь монтируется и крепиться с помощью направляющих шпилей и отдельных болтов крепления.Гбц что это такое в автомобиле: описание, функции, конструкция и диагностика Стоит отметить, что крепление данной детали двигателя — процесс крайне серьезный, и выполнятся должен строго по руководству к автомобилю, вплоть до силы и последовательности при затягивании болтов.

Основные функции головки блока цилиндров:

  • ГБЦ выполняет функции защиты двигателя, а также в ней, в основном, размещено отверстие для заправки двигателя моторным маслом. Уплотнителем крышки отверстия служит резиновая прокладка.
  • Такая же прокладка служит уплотнителем там, где «башка» прилегает к цилиндрам. Поскольку данная запчасть является одноразовой, при ремонте или техобслуживании транспортного средства непременно нужно заменить деталь.
  • Распределение привода и натяжительной цепи.
  • Также в корпусе ГБЦ предусмотрены отверстия для свечей зажигания.
  • Камеры сгорания и ГРМ также находятся внутри ГБЦ.Гбц что это такое в автомобиле: описание, функции, конструкция и диагностика

Основные распространенные причины поломки ГБЦ

Перегрев является одной из основных причин поломки головки блока цилиндра

В большинстве случаев за перегревом кроется более серьезная проблема, связанная с неисправностью какой-либо другой детали двигателя. В данном случае автомобиль необходимо отвезти на сервис и доверить его квалифицированным специалистам.

Проникновение внутрь ГБЦ отработавших газов

Если ГБЦ чернеет – это может стать первым симптомом её повреждения.

В данном случае также необходимо незамедлительно отвезти автомобиль на ближайший сервис или станцию технического обслуживания.

Утечка охлаждающей жидкости или моторного масла

Перегрев — основная причина гибели головки блока

Во время технического осмотра двигателя транспортного средства, а также во время его эксплуатации жизненно необходимо проследить за тем, чтобы там, где блок соединяется с головкой блока цилиндров не образовалась вытечка моторного масла и/или «Тосола» (или другой охлаждающей жидкости, доступной на современном рынке автозапчастей), которые приведут к разрушению герметизирующего элемента при монтировании ГБЦ.Гбц что это такое в автомобиле: описание, функции, конструкция и диагностика В таком случае следует незамедлительно заменить прокладку.

Процедуры по ремонту «башки» могут проводиться без её демонтажа (в случае с заменой колпачков и регулированием клапанов двигателя), так и с полным демонтажем, при больших объемных ремонтных работ по замене втулок или удалению накипи, а также притирке клапанов.

Стоит помнить, что все работы, связанные с ремонтом ГБЦ должны выполняться не по памяти или аналогии, а в строжайшем соответствии с инструкцией по техобслуживанию от производителя авто по отношению к имеющемуся типу двигателя.

Связанные термины

Обработка плоскости головки блока цилиндров (ГБЦ)

В процессе эволюции двигателей внутреннего сгорания за последние двадцать лет наибольшим изменениям подверглись две системы. Это электронная система управления двигателем, и головка блока цилиндров.Гбц что это такое в автомобиле: описание, функции, конструкция и диагностика В головке блока цилиндров катастрофически увеличилось количество клапанов. ГБЦ и ранее была достаточно тонкостенной ажурной отливкой, в которой сочеталось несочетаемое — холодный впускной канал и горячий, раскаленный выпускной канал. Лёд и пламя одновременно. Охлаждающая жидкость, в полости рубашки охлаждения, имеет температуру 90-110 градусов, а температура в камере сгорания запросто заваливает за значения выше тысячи градусов. В выпускном канале температура 800 — 900 градусов.

Материалы для изготовления ГБЦ

И вот в этих нечеловеческих условиях существует тоненькая корпусная деталь, которая раньше часто исполнялась из чугуна — достаточно терпеливого и крепкого материала. Сейчас чугунные головки редкость, в основном встречаются на больших моторах  Industrial  и Marine Application, и на грузовой технике.

Большая часть головок блока это лёгкий алюминиевый сплав. Причём сплав, в котором присутствует не просто алюминий и кремний, а масса дополнительных элементов. Так вот, тонкостенное, ажурное, геометрически сложное и термически и механически нагруженное изделие.Гбц что это такое в автомобиле: описание, функции, конструкция и диагностика

ГБЦ воспринимает все усилия от давления в камере сгорания, монтажные усилия от болтов крепления головки к блоку и усилия от работы газораспределительного механизма.

В головке блока вращаются распределительные валы и все силы, приходящиеся на механизм газораспределения, воспринимаются головкой блока как корпусной деталью.

Там где есть вращение, относительное перемещения деталей, есть износ. В силу чего, ГБЦ еще и изнашивается по поверхностям трения — опорам распредвалов. Износ в клапанном механизме, в направляющих клапанов, колодцев толкателей и непосредственно клапанных седе мы рассмотрим в другой главе. В этой же головке блока куча масляных каналов, что создает дополнительные напряжения и увеличивает градиент температуры в материале головки.

Износ головки блока цилиндров

В результате работы в этих сложных условиях любая литая деталь имеет полное моральное и физическое право нет, не просто износиться, а ещё и деформироваться. Как только вы разобрали мотор, накопленное напряжение, термические и механические, живущее в этой головке блока, реализуется в деформации.Гбц что это такое в автомобиле: описание, функции, конструкция и диагностика Эти деформации глазом не видно, но когда вы начинаете проверять плоскость головки блока при помощи хотя бы простой поверочной линейки и комплекта чупов или фонариком на просвет, то весьма вероятно обнаружите, что привалочная плоскость перестала быть плоскостью. Она становится сложной геометрической пространственной поверхностью.

Если при последующей сборке эту сложную геометрическую поверхность попробовать притянуть к блоку повторно, то весьма велика вероятность, что притянется она не по всей поверхности, а только по выступающим пятнам. Обеспечить равномерный прижим прокладки ГБЦ и гарантировать герметичность газового стыка, полости рубашки охлаждения и масляных каналов такая головка блока не может.

То есть, ГБЦ в дальнейшем использована не может быть использована без дополнительной механической обработки.

Итак, то что головка на взгляд визуально выглядит ровненько и красивенько, это увы ни о чём не говорит. Самым простым и доступным прибором для контроля плоскости головки блока является поверочная линейка, плюс щуп или плюс фонарик, для проверки «на просвет».Гбц что это такое в автомобиле: описание, функции, конструкция и диагностика

Для более подробного исследования можно головку можно установить на стол шлифовального либо фрезерного станка и индикатором промерить, а где у нас плоскость, и плоскость ли — это вообще. Может быть это уже некий рельеф, плоскогорье.

Что ещё может произойти с головкой блока цилиндров?

Головка находится в весьма агрессивной среде. В камере сгорания сгорает топливо, в рубашке охлаждения интенсивно циркулирует охлаждающая жидкость, которая тоже не вода. Эта жидкость имеет либо слабощелочную, либо слабокислотную среду, при определенных условиях перегрева, или ошибки в подборе охлаждающей жидкости, или попадания в ОЖ топлива или продуктов сгорания может возникать химическая коррозия материала головки блока.

При определенных условиях, в результате вибраций или нарушения циркуляции ОЖ возможно появление кавитации в рубашке охлаждения, с последующим повреждением материала головки блока. Головка блока в по краям камеры сгорания может получить повреждения при нарушении режима сгорания топлива, неисправностях топливной аппаратуры, приводящих к местному перегреву или детонации

Современная ГБЦ деталь дорогая.Гбц что это такое в автомобиле: описание, функции, конструкция и диагностика Заменять на новую, не всегда посильно для заказчика, и не всегда разумно с точки зрения грамотного моториста. Есть прямой экономический и технический смысл ГБЦ ремонтировать. Как поврежденную плоскость можно восстановить? Разделать под сварку, заварить, только очень аккуратно, потому что на тонкостенном изделии зона термического воздействия шва создаёт дополнительное напряжение, а после того как вы следы кавитации, детонации или химической коррозии заварили, обрабатывать головку по плоскости.

Обработка плоскости головки блока цилиндров

Итак, основных причин для того, чтобы головку обработать по плоскости, ну скажем так три.

Первое, это деформация головки в процессе её работы в результате накопления внутренних механических и термических напряжений.

Второе, это нарушение поверхности головки в зоне камеры сгорания, в результате неправильного горения топлива, местного перегрева или детонации.

И третье, это разрушение материала головки блока в зоне соприкосновения с охлаждающей жидкостью в результате химической реакции, либо кавитации.Гбц что это такое в автомобиле: описание, функции, конструкция и диагностика

Две причины из трёх лечатся при помощи сварки, и последующей обработки плоскости. Первая причина — деформация, требует просто обработки плоскости.

Какие существуют способы обработки плоскости?

Существует дедовский способ, когда берется притирочная плита, на неё наносится абразивный порошок, смешанный с моторным маслом, и человек физической силой изображает фрезерный станок, совершая головкой блока по притирочной плите движения, напоминающие восьмёрку. Фитнес тот ещё, плечи болят, притереть головку по плоскости, это работа на полный рабочий день. Плюс к этому мы не можем быть уверены, что притёртая поверхность является плоскостью, потому что руки, это всё-таки руки. Двигая головку мы распределяем усилия не равномерно. Да и плита по мере выработки становится не совсем идеальной плоскостью, она может стать седлом, ямой, чем угодно. То есть притирая кривую головку по кривой плите мы получаем не совсем «плоскую плоскость». Но это дедовский способ, сейчас он почти не используется.Гбц что это такое в автомобиле: описание, функции, конструкция и диагностика Подобный Сизифов труд пригоден для наглядного, тактильного пояснения ученикам моториста, что такое восстановление плоскостности или как способ «наложения взыскания» на нерадивого студента и обьяснения «не через голову, так через руки».  На мне мои наставники такой способ подачи материала пробовали. Поверьте – чудо как проясняет сознание и стимулирует техническое мышление.

Второй тоже относительно варварский способ, это когда головку обрабатывают на примитивном станочке с движущейся лентой из наждачной бумаги на тканевой основе. “За неимением гербовой, пишут и на простой”. Такой способ условно пригоден. Использовать его тоже иногда возможно, но следует иметь ввиду, что подобный метод обработки, также как и ручная притирка, «завалит» вам края головки. То есть съём по периферии будет больше, чем съём по центру. Так получается, потому что головка лежит под собственным весом, плюс усилие ваших рук, вы ее четко не фиксируете она у вас при движении по скользящей ленте обязательно наклоняется к краям.Гбц что это такое в автомобиле: описание, функции, конструкция и диагностика Соответственно с краёв абразивное полотно снимет больше, чем с середины. Иногда, в колхозных условиях и это может быть не лучшим, но допустимым решением проблемы.

Правильное решение проблемы

Как всегда — правильный станок. Существуют специализированные фрезерные станки с большим ходом стола, с большой жесткостью и стола, и пиноли, который позволяет обрабатывать головки блока больших размеров без нарушения геометрии. В «Механике» мы такие станки используем в основном итальянского производства. Станки компании Berco, станки компании AZ, иногда станки компании Comec. Это три богатыря, которые позволяют нам качественно обрабатывать головки блока.

Здесь обработка происходит радиусным твердосплавным резцом, соответственно точка резца, вращающаяся в плоскости, параллельной движению стола геометрически формирует «идеальную плоскость». На практике так оно примерно и есть.

Какие есть подводные камни при обработке плоскости ГБЦ?

Если вы используете не специализированный, а универсальный фрезерный станок, то у многих типов фрезерных станков при больших ходах стола(когда вы стол гоняете от крайней левой точки до крайней правой), при износе, при появлении зазоров в направляющих может проявляться такой дефект как заваливание стола.Гбц что это такое в автомобиле: описание, функции, конструкция и диагностика Стол под собственным весом (а весит он, поверьте, не мало), немножко кренится в левую сторону в крайних положениях хода стола. Соответственно, плоскость становится не совсем плоскостью, а некой дугой. Если эта дуга укладывается в пару тройку соток, ничего страшного с этим нет. Монтажные деформации всё равно будут существенно больше и эта пара тройка соток ни на что не повлияет, что говорит о том, что использовать универсальные фрезерные станки вполне возможно. Однако, если станок старенький, направляющие болтаются, то эта пара тройка соток может вырасти до полутора двух десяток, а вот это уже никуда не годится. По этой причине проверять головку блока и следить за качеством оборудования нужно очень и очень внимательно. Не каждый фрезерный станок создаст плоскость. Выглядеть он может идеально, но при прокатке индикатором, вы увидите, что плоскость-то у нас не плоская. Вот такая вот засада, мужики.

Что ещё тут может быть?

Если станочник обладает могучими руками, а любой станочник обладает могучими руками, кистевые, плечевые, мышцы у станочника, такие, что тяжелоатлет позавидует.Гбц что это такое в автомобиле: описание, функции, конструкция и диагностика Так вот этот светлый человек может так установить головку на стол и так её притянуть, что усилия прижима головки к столу фрезерного станка её просто деформируют. Если бедную ГБЦ, в этом скрюченном состоянии фрезеровщик добросовестно отфрезерует, и как только станочник ослабит могучие крепёжные болты и головка освободится, она вернётся в своё исходное положение. Секунду назад была плоскость, крепежное напряжение ушло, и вот мы получили некую сложную геометрическую фигуру. Поэтому принцип сила есть — ума не надо к тонким операциям, в частности к фрезеровке головки блока, применим быть не может.

Теперь давайте коснемся тонкостей ремонта ГБЦ

Во многих дизельных головках блока используется такой конструктивный элемент как форкамеры. Форкамеры могут быть из каленой стали. Форкамеры могут быть из порошкового спеченного материала, то есть практически металлокерамика. Твердость такого материала существенно выше, чем твердость основного металла головки. Обрабатывать форкамеры и плоскость головки блока естественно приходится одновременно.Гбц что это такое в автомобиле: описание, функции, конструкция и диагностика Нет возможности удалить форкамеры, обработать, а потом поставить на место. В большинстве случаев, за редким исключением, такой возможности нет.

Значит нужно искать технологию, которая позволяет обрабатывать и твёрдый, и мягкий металл одновременно. Чаще всего это шлифовка, обычная плоская шлифовка. Когда ось вращения шлифовального круга расположена параллельно оси перемещения стола вместе с изделием. Так достигается высокая скорость относительного перемещения инструмента и малые усилия резанья.

Важным является подобрать правильную зернистость и твёрдость связующего шлифовального круга. И еще и правильную СОЖ(смазывающую охлаждающую жидкость). Почему? Потому что головка может быть из алюминиевого сплава, форкамеры могут быть из металлокерамики, и обрабатывающий инструмент, шлифовальный круг, должен быть некоторым уникальным компромиссом, который способен обрабатывать алюминий без налипания материала на круг и наволакивания и способен в то же время обрабатывать твёрдую форкамеру без выкрашивания, без прижогов и без других дефектов шлифовки.Гбц что это такое в автомобиле: описание, функции, конструкция и диагностика Задача нетривиальная, но грамотный шлифовщик эту задачу выполнить может.

Специализированные станки, разработанные именно для обработки плоскости головки блока и блока, предлагают метод шлифовки несколько другой, когда шлифуется абразивными секторами, и ось вращения комплекта абразивных секторов перпендикулярна плоскости перемещения изделия. Эта технология лично мне несколько менее симпатична, потому что скорость резания существенно меньше, чем при классической плоской шлифовке, усилия от инструмента выше и вероятность появления дефектов шлифовки то же несколько больше, чем на классическом шлифовальном станке. Более капризный, получается, процесс. Хотя, в некоторых случаях, мы всё-таки используем эту технологию.

О чём ещё стоит в этом случае сказать?

У многих головок блока больших индустриальных или грузовых моторов существуют проточки под индивидуальные уплотнения гильзы цилиндров. В этом случае, если приходится трогать плоскость головки, необходимо на такую же точно глубину обработать данную проточку.Гбц что это такое в автомобиле: описание, функции, конструкция и диагностика Это не простая задача. Она может выполняться универсальным швейцарским инструментом Mira, может выполняться на координатно-расточном станке, при наличии высокой квалификации может выполняться и на обычном расточном или вертикально фрезерном станке. Всё это рассматривается индивидуально и здесь огромное значение имеет мастерство станочника, выполняющего данную операцию.

Вот ещё какой интересный момент. Нередко в головке блока вращаются распределительные валы от одного до четырёх. Если плоскость головки блока деформировалась на две и более десятых миллиметра, это говорит совершенно однозначно о том, что ось распределительного вала деформировалась точно также. ГБЦ единая деталь, ничего никуда не делось, и если деформировалась плоскость, значит деформировалось все, включая опоры распределительных  валов.

Если восстановить плоскостность это одна операция, высокоточная, но тем не менее одна. Прошлись на фрезерном станке, ну хорошо, пускай, ладно, прошлись три раза, за три прохода восстановили плоскость.Гбц что это такое в автомобиле: описание, функции, конструкция и диагностика При этом мы имеем головку с идеальной плоскостью привалочной поверхности и с искривленным кривым, гнутым не соосным отверстием под вращение распределительного вала.

Можно туда с дурной силой запихать распределительный вал и заставить его вращаться? Ну, член профсоюза при помощи кувалды и какой-то матери эту задачу однозначно выполнит. Вал может даже попытается вращаться, только сломается при этом очень быстро. Износятся опоры этого самого распределительного вала, поэтому если уже головка совсем дорогая и деваться некуда, то после того, как вы восстановили плоскостность вам нужно будет восстановить соосность опор распределительного вала горизонтальной расточкой, либо завтуливанием.

Поскольку обе эти операции — и обработка плоскости и восстановление соосности опор распределительного вала трудоемкие и дорогостоящие, требуют высокой квалификации, в некоторых случаях при сильной деформации поверхности головки блока разумным решением является её заменить на новую. Ничего не поделаешь.Гбц что это такое в автомобиле: описание, функции, конструкция и диагностика Я большой НЕ сторонник одноразового мира, всё что может быть исправлено, должно быть исправлено, но существуют ситуации, когда поменять разумнее, чем пытаться исправить.

Ещё один момент, это частота поверхности головки блока после обработки. И здесь принцип маслом кашу не испортишь не работает. В некоторых случаях, особенно если используется металлическая прокладка головки блока, для уплотнения газового стыка между блоком и головкой блока, идеально отшлифованная поверхность даёт худший результат по уплотнению, чем поверхность с требуемой шероховатостью. Потому что риски резца фрезерного станка, оставленные на головке блока, создают локальные зоны уплотнения и деформации прокладки и более надёжно уплотняют газовый стык в комплекте с металлической прокладкой, чем если бы головка блока была идеально отшлифована. Вот это вот такая распространённая ошибка — шлифанули, головка блока выглядит как зеркало, собрали мотор, радуемся, а он, зараза, подтекает. И ничего с этим поделать нельзя, пока мы не создадим на поверхности необходимую шероховатость.Гбц что это такое в автомобиле: описание, функции, конструкция и диагностика Размер этой шероховатости в Ra обычно указывается в справочной литературе.

Должен заметить, что всё больше и больше производителей техники наровят отлучить механиков (российских в особенности), от этой справочной литературы. Не нужны на нашей планете сильно умные и сильно квалифицированные. Поэтому сейчас в инструкции по эксплуатации и в мануалах в основном пишут о том как настроить магнитолу, и как не пить эксплуатационные жидкости, содержащиеся в автомобиле. Раньше это было инструкцией по эксплуатации и ремонту, сейчас такая дивная книжка называется «инструкцией пользователя». Деградируем потихоньку. То есть гипотеза прогресса человечества является не просто не доказанной, а успешно опровергнутой, и вся наша жизнь это подтверждает. Глобализм, блин. Вот с ним-то мы и боремся.

Краткое резюме

“Чтобы забивать кривые гвозди, нужен кривой молоток”, как говорил великий прораб Крокодил Гена и его помощник Чебурашка. Для того, чтобы собрать работающий мотор из кривой головки блока, никаких кривых инструментов не придумано.Гбц что это такое в автомобиле: описание, функции, конструкция и диагностика Поэтому, если вы хотите собрать надежный и долговечный мотор, всё должно соответствовать техническим требованиям завода изготовителя, здравому смыслу и технической рациональности.

Соответственно, головка блока однозначно после снятия и перед установкой проверяется на наличие прогиба или на плоскостность, и если эта плоскостность нарушена, она нуждается в восстановлении. Методы восстановления — это фрезеровка или шлифовка на специализированном станке, и в этой работе существует достаточное количество нюансов. Можно, конечно освоить её самостоятельно. У нас народ, слава Богу, пока ещё рукастый и достаточно образованный. Но пускай пироги печет пирожник, а сапоги сапожник. Поэтому обращайтесь к специалистам, мы не просто сделаем для вас ГБЦ, пригодную к дальнейшей эксплуатации, мы ещё и на примере данной конкретной головки расскажем, что еще вам необходимо учесть и выполнить, что бы мотор получил надежную и долгую вторую жизнь.

Подробности об услуге вы всегда можете получить по телефону: +7 (495) 777-68- 39

Ремонт ГБЦ (головки блока цилиндров)



Причины износа ГБЦ

Повреждение прокладки ГБЦ

Причины износа распределительного вала

Признаки неисправностей в ГБЦ

Ремонт ГБЦ

Ремонт цилиндров

Замена клапанов ГБЦ

Замена направляющих втулок клапанов

Рекомендации по обслуживанию

Неполадки в масляных и охладительных магистралях, в узлах газораспределительного механизма приводят к необходимости демонтажа и ремонта ГБЦ (головки блока цилиндров).Гбц что это такое в автомобиле: описание, функции, конструкция и диагностика Учитывая, что ГБЦ – часть двигателя , то её бесперебойная работа напрямую зависит от его состояния.

Головку блока в моторном отсеке можно найти по маслозаливной горловине на её крышке и подключённым высоковольтным проводам, соответственно, и места установки свечей зажигания находятся там же. В передней части есть углубление для привода распределительного вала. Между корпусом блока двигателя и крышкой виден стык, для герметичности он уплотнён специальной прокладкой. Если головка блока исправна – это соединение имеет ровные и чистые края.

ПРИЧИНЫ ИЗНОСА ГБЦ

Основной причиной неисправностей в головке блока становится естественный износ. Производитель авто указывает ресурс установленного ДВС (двигателя внутреннего сгорания). Стоит ориентироваться на эту информацию, чтобы поломка не стала неожиданностью.

Помимо исчерпания ресурса, ремонт головке блока цилиндров может понадобиться из-за перегрева. Стоит отметить, что элемент из алюминия начинает плавиться, искривляется его привалочная плоскость (автомеханики называют этот процесс «головку повело»), чугунные же – покрываются трещинами, теряя герметичность.Гбц что это такое в автомобиле: описание, функции, конструкция и диагностика Двигатель перегревается по многим причинам:

  • нехватка смазочной жидкости или низкое её давление;
  • утечка хладагента;
  • неисправности температурных датчиков;
  • поломка помпы, вентилятора или радиатора ;
  • самопроизвольное увеличение оборотов двигателем.

ПОВРЕЖДЕНИЕ ПРОКЛАДКИ ГБЦ

Появление даже маленького отверстия в прокладке головки  может привести не только к ремонту ГБЦ, но и к капитальному ремонту двигателя. Причинами повреждения прокладки могут быть:

  • перегрев ДВС;
  • неправильно рассчитанная степень зажима болтов крепления;
  • низкое качество материала прокладки.



ПРИЧИНЫ ИЗНОСА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

Определить истинную причину повреждения распредвала сможет механик-моторист после вскрытия, разборки и чистки ГБЦ.

  1. Появление на опорных шейках детали задиров говорит о нехватке моторного масла или о его плохом качестве, а также об окончании ресурса ДВС .
  2. Задиры на кулачках указывают на загрязнённость масла и масляных магистралей.
  3. Прогиб или трещины могу появиться из-за попадания в механизм посторонних элементов или обрыва ремня ГРМ.
  4. Выработка под сальниками – это признак либо неправильной их установки, либо необходимости в скором времени провести капремонт двигателя.
  5. Износ резьбовых соединений происходит только в случае неправильной затяжки болтов.

ПРИЗНАКИ НЕИСПРАВНОСТЕЙ В ГБЦ

Симптомы неисправности будут зависеть от того, какой элемент головки блока повреждён. Учитывая все признаки, автовладелец может сам провести предварительную оценку степени повреждения ГБЦ . По причине того, что прокладка головки подвергается износу чаще остальных элементов, так как обеспечивает герметичность, то признаки именно её неисправности встречаются чаще всего:

  1. Белая пена на масляном щупе или под крышкой горловины для заливки масла. Эта пена – хладагент (например, антифриз), попавший в масляную магистраль.
  2. Белый дым из выхлопной системы  в большом количестве и постоянно. Охлаждающая жидкость просочилась в цилиндры, так что это, скорее, пар.
  3. Масло в расширительном бачке или радиаторе.
  4. Пузырьки воздуха в радиаторе. Отработанные газы попадают в систему охлаждения.
  5. Потёки масла на стыке ГБЦ и блока.

При появлении подобных признаков специалисты рекомендуют незамедлительно посетить автосервис. Некоторые симптомы могут говорить не только о пробитой прокладке, но и о наличии трещин в корпусе головки. Механик, конечно, заменит прокладку, но дополнительно проведёт поиск дефектов головки блока цилиндров . Признаки поломок и дефектов остальных элементов узла:

  • для неисправного распределительного вала характерен стук, доносящийся, как будто прямо из-под крышки капота;
  • прогоревший или погнутый клапан заставляет двигатель вибрировать и троить на холостых оборотах.
  • направляющие втулки, имея повышенный износ, способствуют и повышенному расходу моторного масла, а также появлению фонового шума при работе ДВС.

РЕМОНТ ГБЦ

Любые ремонтные работы начинаются только после проведения диагностики: стендовой, сканерной или визуальной. По её результатам мастер определяет изношенные элементы и решает, подлежат ли они восстановлению или потребуется установка новых. Перед тем как снимать и ремонтировать ГБЦ, мастеру предстоит отсоединить её от остальных узлов и элементов :

  • аккумуляторной батареи;
  • системы охлаждения и радиатора;
  • топливной рампы и впускного коллектора.

Затем головку демонтируют и разбирают, проводят дефектовку её корпуса: определяют наличие трещин и неровностей в привалочной плоскости. При необходимости найденные погрешности удаляют на шлифовальном станке. Но, так как у толщины слоя металла есть рабочий предел, то в некоторых случаях восстановление корпуса ГБЦ применить будет невозможно, например, при сильном оплавлении или множестве трещин.

Стоит отметить, что при каждом вскрытии головки блока , её прокладка, а также болты крепления, подлежат замене, даже если они исправны. Этот нюанс необходимо учитывать автовладельцу при расчёте затрат на ремонт.

После восстановления корпуса ГБЦ, автослесарь приступает к работам по устранению неисправностей в её узлах.

РЕМОНТ ЦИЛИНДРОВ

В процессе эксплуатации двигателя стенки цилиндров подвергаются износу как естественному, так и благодаря нарушениям в обслуживании. На поверхности этих стенок появляются царапины, потёртости, нагар или задиры. Чтобы восстановить их ровность применяют расточку, снимая повреждённый слой металла.

Идеально гладкой поверхность делает хонингование, его проводят сразу после расточки. Для этой процедуры применяют специальный инструмент, позволяющий достигнуть максимальной точности обработки.

Процесс гильзовки (гильзования) применим в том случае, если невозможно провести расточку цилиндра, например, из-за слишком глубоких повреждений стенок или отсутствия возможности установки ремонтных клапанов.

ЗАМЕНА КЛАПАНОВ ГБЦ

Чтобы установить новые клапаны, необходимо проделать большую работу, прежде чем удалить старые: снять распределительный вал, коромысла, шайбы (стаканчики или гидрокомпенсаторы) и сухари, фиксирующие пружину. Для всего этого нужен специнструмент, который всегда есть в наличии на сервисной станции. В процессе замены клапанов рекомендуется установить и новые маслосъёмные колпачки, чтобы в будущем не пришлось заново платить за повторное вскрытие ГБЦ .

Перед установкой новых клапанов, их притирают в сёдлах специальной пастой. Такая процедура необходима как для новых деталей, так и для уже установленных. Она обеспечивает максимальное прилегание клапанной грани к стенке цилиндра, чем и достигается герметичность в системе.

ЗАМЕНА НАПРАВЛЯЮЩИХ ВТУЛОК КЛАПАНОВ

Чтобы установить новые втулки, как и в случае с клапанами, потребуется специальный инструмент и особая аккуратность в работе. Помимо инструмента будут нужны точные измерения диаметра посадочного места и втулки, соблюдение температурного режима, расчёт фактического натяга при запрессовке, калибровка и проверка зазоров. Механик-моторист автосервиса прекрасно справится с этой задачей, учитывая его большой опыт.

По завершении ремонта начинается обратная сборка и монтаж ГБЦ. Всё проводится как при демонтаже, но в обратной последовательности, однако, и здесь есть особенность: затяжка болтов крепления должна проводиться в строгой последовательности и с определённой степенью зажатия. Опять же, для этого нужен специальный динамометрический ключ, который есть в наличии у мастера СТО, кроме того, мастеру известна схема правильной сборки ГБЦ .

Проверка на герметичность – завершающий этап в ремонте. Он проводится после установки ГБЦ на место и подключения к ней необходимых узлов. Автомобиль заводят и проводят повторную диагностику.

РЕКОМЕНДАЦИИ ПО ОБСЛУЖИВАНИЮ

Автовладельцу вполне по силам предотвратить дорогостоящий ремонт ГБЦ. Достаточно соблюдать некоторые правила:

  1. Периодически заглядывать под капот и осматривать двигатель: есть ли на нём потёки хладагента или масла, особенно на стыке соединения головки и блока.
  2. Не допускать работу ДВС при повышенной температуре.
  3. Обращать внимание на посторонние звуки из подкапотного пространства, а при их наличии, не затягивать с проведением диагностики.
  4. Стараться не усугублять поломку самостоятельным ремонтом.

Стоит отметить, что мелкий ремонт , такой как регулировка клапанов или установка новых маслосъёмных колпачков, не требуют демонтажа головки блока, соответственно, будет стоить гораздо дешевле, чем, например, замена втулок или расточка цилиндров.

Замена головки блока цилиндров (гбц) в Уфе



Автотехсервис «Автодеталь-Уфа» рад предложить широкий спектр услуг по диагностике и устранению неисправностей основных узлов авто. И если необходимо выполнить ремонт ГБЦ в Уфе мы также готовы вам помочь. У нас на современном оборудовании работают отличные мастера, поэтому каждая услуга выполняется быстро и профессионально. От того, насколько хорошо будет произведен ремонт головки блока цилиндров двигателя, будет зависеть безотказная работа мотора. Доверять восстановление силового агрегата автомобиля необходимо только специалистам высокого профиля в надежном автосервисе в Уфе.

Как узнать, что нужен ремонт ГБЦ?

Выявить дефекты ГБЦ неспециалисту сложно, но записаться на диагностику необходимо, если Вы заметили: нестандартные шумы под капотом, упала мощность авто, начались проблемы с запуском. Качественно выполнить ремонт головки блока цилиндров самостоятельно, в домашних условиях, без необходимого оборудования непредставляется возможным, поэтому мы всегда готовы придти на помощь.

Возможные неисправности:

  • преждевременный износ прокладки ввиду ее неверной установки;
  • износ деталей из-за неправильного впрыска топлива;
  • дефект клапана;
  • прогары, дефекты деталей;
  • неправильная эксплуатация.

Когда может понадобиться замена головки блока цилиндров? Некоторые дефекты можно определить даже визуально – трещины между седлами. Иногда они не вызывают серьезных проблем, но стоит обратиться к профессионалам для внимательной диагностики.

Замена клапана головки блока цилиндров понадобится при возникновении прогара. Такая проблема обычно возникает вследствие сильного износа седла или из-за неправильно подобранной пары: клапан-седло.

Ремонт или полная замена головки блока цилиндров в автосервисе Автодеталь-Уфа

Если необходим ремонт ГБЦ, то наш автотехсервис в городе Уфа к вашим услугам. Специалисты имеют большой опыт и профессионально подходят к своей работе. Устранение таких поломок – особенно ответственное занятие, и мы выполняем его на должном уровне.

Если вам необходимо произвести замену ГБЦ стоит учитывать, что это трудоемкая операция, стоимость которой весьма ощутима, но при этом полностью оправдана. Окончательная цена услуги зависит от марки машины и типа двигателя. В некоторых случаях при выполнении ремонта достаточно произвести замена прокладки ГБЦ. Мы рекомендуем производить диагностику всякий раз, когда машина начинает себя неестественно вести, или появляются посторонние звуки.

Какие функции головного блока цилиндров выполняет в двигателе автомобиля?

Вы можете найти всевозможную информацию о прокладке головки , и многие автовладельцы знают о ее функциях, но гораздо меньше знают о самой головке блока цилиндров. Вот почему мы собрали все, что вам нужно знать о головке блока цилиндров . Узнайте, как работает головка блока цилиндров в вашем автомобиле, почему это важно и какие дефекты могут возникнуть.

Что делает головка блока цилиндров в моей машине?

Основная задача ГБЦ — закрывать камеру сгорания двигателя сверху.Верхняя часть двигателя называется головкой блока цилиндров, а нижняя часть — — блоком цилиндров . Головка блока цилиндров находится на двигателе и закрывает камеру сгорания. Зазор, который остается между головкой блока цилиндров и двигателем, дополняется прокладкой головки.

Еще одна задача ГБЦ — обеспечить постоянную смазку цилиндра. Если цилиндры плохо смазаны маслом, бесперебойная работа двигателя невозможна, поэтому головка блока цилиндров является неотъемлемой частью работы двигателя.

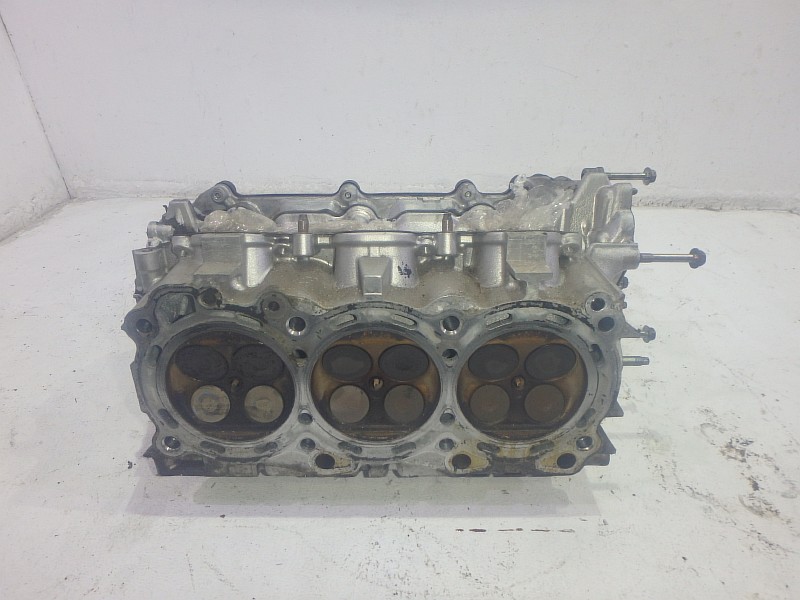

Так устроена ГБЦ

Головка блока цилиндров — это не только очень важная часть вашего двигателя, но и одна из самых дорогих частей двигателя автомобиля из-за своей сложной конструкции. Поскольку головка блока цилиндров в процессе сгорания подвергается воздействию очень высоких температур, она состоит из стойких алюминиевых сплавов и легких металлов.

Внизу он обычно крепится непосредственно к корпусу коленчатого вала и закрывается вверху клапанной крышкой.В зависимости от того, какой у вашего автомобиля дизельный или бензиновый двигатель, конструкция головки блока цилиндров различается.

Это компоненты головки блока цилиндров бензинового двигателя

  • Впускные и выпускные каналы: они обеспечивают выход выхлопных газов из цилиндров, а абсорбированная воздушно-топливная смесь может попадать в цилиндры.
  • Впускной и выпускной клапаны: здесь бензиновые двигатели всасывают топливовоздушную смесь, а выхлопные газы одновременно транспортируются в выхлопную систему.
  • Распредвалы: коленчатый вал, приводимый в движение ремнем ГРМ, приводит в движение распредвалы.Распредвалы отвечают за открытие и закрытие клапанов
  • Форсунки: обеспечивают впрыск топлива в камеры сгорания
  • Свечи зажигания: инициируют сгорание топлива

Это компоненты головки блока цилиндров в дизельном двигателе

  • Впускные и выпускные каналы: они позволяют выхлопным газам выходить из цилиндров и позволяют захваченной воздушно-топливной смеси поступать в цилиндры.
  • Впускные и выпускные клапаны: автомобили с дизельным двигателем всасывают воздух через впускные и выпускные клапаны, в то время как выхлопные газы одновременно транспортируются в выхлопную систему
  • Распредвалы: коленчатый вал, приводимый в движение цепью ГРМ, приводит в движение распредвалы.Распредвалы отвечают за открытие и закрытие клапанов
  • Форсунки: впрыскивают топливо в дизельных двигателях в камеры сгорания или предкамеры.
  • Свечи накаливания: служат для облегчения холодного пуска

Возможны ли дефекты ГБЦ?

К сожалению, сложная конструкция головки блока цилиндров и ее многочисленные задачи делают ее подверженной дефектам. Самый частый дефект — негерметичная прокладка ГБЦ, вызванная повышенным истиранием.Подробнее читайте в нашем блоге о признаках неисправной прокладки головки .

Также могут быть дефекты на самой головке блока цилиндров, например, из-за высоких температур и сильных вибраций в работающем двигателе. Это может привести к трещинам в материале головки блока цилиндров.

Ремонт или восстановление ГБЦ?

Многие дефекты могут потребовать ремонта головки блока цилиндров, который может стоить очень дорого. Поскольку головка блока цилиндров установлена ​​в двигателе, обширные работы над этой деталью двигателя связаны с ремонтом или восстановлением.

В большинстве случаев головку блока цилиндров необходимо сначала снять, а затем отшлифовать после ремонта, так как это единственный способ обеспечить правильное закрытие нижней части двигателя.

Замена головки блока цилиндров возможна только в редких случаях. В основном дефекты ГБЦ связаны с легко заменяемыми деталями, например, с клапанами.

На этой странице вы найдете дополнительную информацию о том, сколько стоит ремонт ГБЦ.

Как распознать признаки возможных дефектов

Если вы заметили нарушения в работе вашего двигателя, рекомендуется как можно скорее связаться с гаражом, чтобы предотвратить дальнейшие повреждения.

К признакам дефектов ГБЦ относятся:

  • Вы замечаете потерю мощности двигателя
  • Температура охлаждающей воды в красной области
  • Вы видите масло в охлаждающей воде
  • Через короткое время необходимо долить воду и масло
  • Вы заметили плохой запуск при холодном пуске

Как охлаждается головка блока цилиндров в двигателе?

Как уже было сказано выше, головка блока цилиндров подвергается воздействию высоких температур и поэтому ее необходимо охлаждать, чтобы избежать перегрева и повышенного истирания.Существует два различных типа охлаждения ГБЦ: водяное или воздушное.

Головки блока цилиндров с воздушным охлаждением

Головки цилиндров с воздушным охлаждением охлаждаются только проходящим воздухом. Кроме того, они оснащены большими ребрами охлаждения.

Одним из преимуществ этого метода охлаждения является то, что он обеспечивает надежную работу и может быть построен очень просто и недорого. Соответственно, ремонт таких ГБЦ обходится дешевле, чем ремонт ГБЦ с водяным охлаждением.Кроме того, вам не нужно беспокоиться о замерзании охлаждающей жидкости при охлаждении воздуха.

Головки блока цилиндров с водяным охлаждением

Большинство современных двигателей охлаждаются водой. Для этого в качестве охлаждающей жидкости обычно используют смесь воды и морозостойкости. Для охлаждения головки блока цилиндров охлаждающая жидкость проходит через прокладку головки блока цилиндров в головку блока цилиндров.

Одним из преимуществ этого типа охлаждения является, прежде всего, то, что охлаждающая жидкость может поглощать, а также рассеивать большое количество тепла.К тому же этот способ охлаждения наиболее эффективен.

Что находится внутри головки цилиндра двигателя вашего автомобиля?

Сегодня мы представляем новый выпуск программы Easy Mechanics, в котором наш коллега Карим Диб расскажет о компонентах головки блока цилиндров

Прежде чем говорить об этой новой механической проблеме, дорогие последователи Arab GT, мы напомним вам о первые два эпизода этой программы:

Первый эпизод программы «Простая механика» посвящен двигателям.

Узнайте о внутренних деталях двигателя с помощью Easy Mechanics

Посмотрите третий эпизод Simple Mechanics:

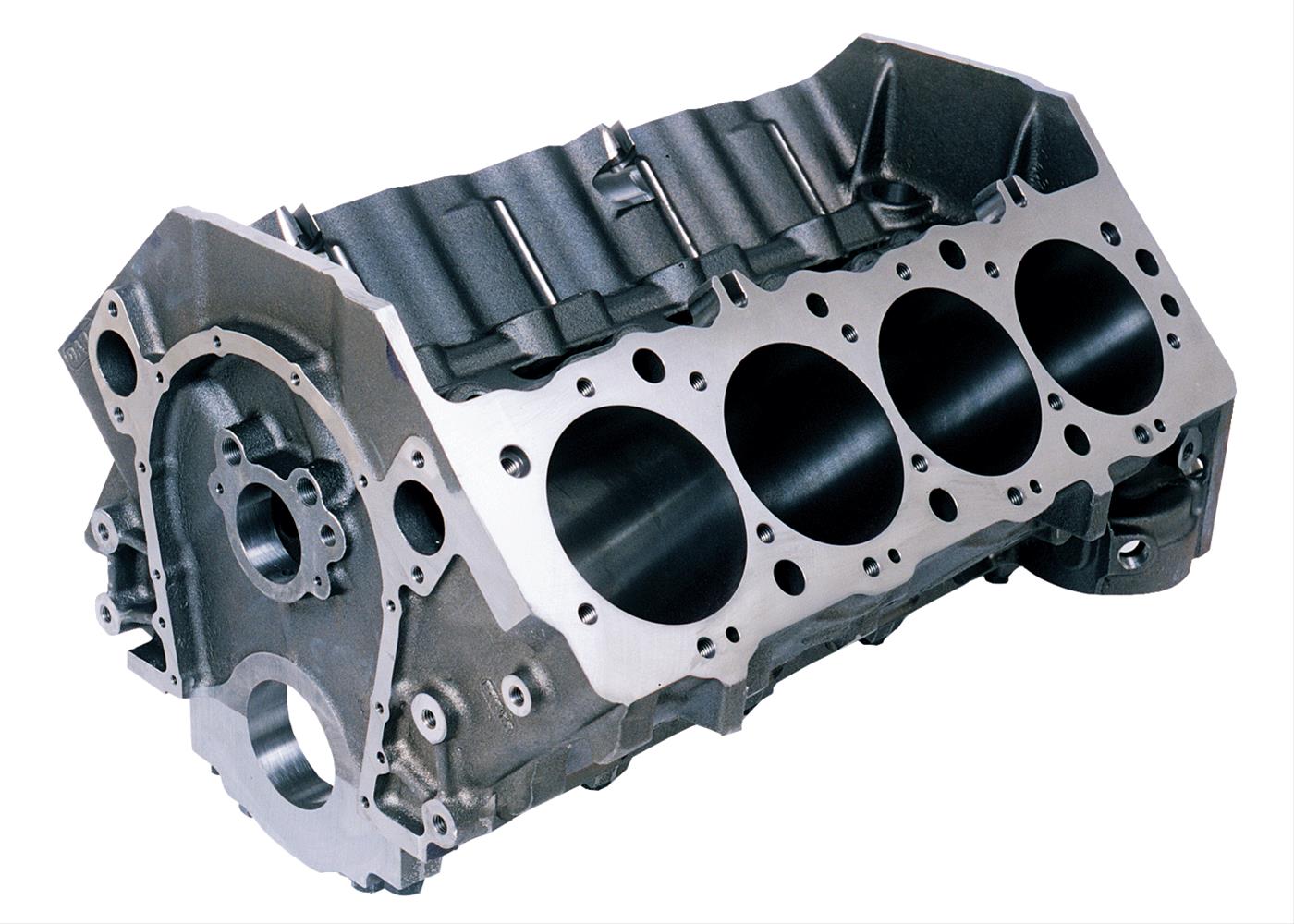

Сначала мы говорили, что головка блока цилиндров зависит от конфигурации цилиндров в двигателе; Рядный, плоский (боксер), V-образный или W-образный. Мы уже говорили об этих конфигурациях в первом выпуске этой программы.

Для дальнейшего пояснения, двигатель Inline имеет одну головку блока цилиндров, двигатель V8 имеет две головки блока цилиндров, а знаменитый горизонтальный двигатель Boxer имеет две головки блока цилиндров.

Что такое головка блока цилиндров?

Это основная конструкция, сделанная в основном из алюминия или железа, которая находится над цилиндрами в верхней части блока цилиндров. Он закрывается в верхней части цилиндра, образуя камеру сгорания.

Что внутри?

Вот компоненты головки блока цилиндров:

  • Клапан, который контролирует поток топлива и воздуха в поршневую камеру и позволяет выхлопным газам выходить
  • Пружина клапана, которая работает для обеспечения закрытия клапана, когда требуется
  • фиксатор пружины клапана, который удерживает пружину в правильном положении.
  • Держатель клапана, который удерживает клапан и фиксатор для правильного выполнения своей работы.
  • Уплотнение клапана, предотвращающее утечку масла в камеру сгорания.
  • Направляющая клапана, которая перемещает клапан для правильного открытия и обычно изготавливается из железа или бронзы.
  • Седло клапана, которое защищает головку блока цилиндров, сопротивляясь движению клапана.
  • Седло пружины, которое защищает головку блока цилиндров, противодействуя движению пружины.
  • Прокладка головки, которая соединяет головку с блоком и предотвращает утечку воды и масла,
  • Свечи зажигания, воспламеняющие топливно-воздушную смесь.
  • Распределительный вал, управляющий открытием и закрытием клапана.

Ждите больше механической информации в следующих эпизодах Easy Mechanics! Следите за обновлениями!

Каковы основные симптомы проблем с головкой цилиндров?

Головка блока цилиндров — очень важная и важная часть двигателя любого транспортного средства. Из-за сложности компонентов головки блока цилиндров цены на ремонт или замену треснувшей или сломанной головки блока цилиндров могут быть высокими в зависимости от двигателя вашего автомобиля и места, где вы решите отремонтировать.

Чтобы сэкономить ваше время и деньги в долгосрочной перспективе, мы здесь, чтобы дать краткое руководство о том, что такое головка блока цилиндров дизельного двигателя и как распознать наиболее распространенные проблемы, обнаруживаемые в компонентах головки блока цилиндров.

Для чего нужна головка цилиндров?

Двигатель внутреннего сгорания транспортного средства содержит множество цилиндров, верхний из которых называется головкой блока цилиндров; В состав головки блока цилиндров входят различные клапаны, пружины, толкатели, а также основная камера сгорания.Головка блока цилиндров позволяет воздуху и топливу входить и выпускать газы, контролируя поток внутри цилиндров.

Головка блока цилиндров позволяет закрывать камеру сгорания и плотно прилегает к прокладке головки блока цилиндров, герметизируя цилиндры в автомобиле. Кроме того, головка блока цилиндров дизельного двигателя является ключевым компонентом, обеспечивающим охлаждение компонентов двигателя за счет подачи охлаждающей жидкости в блок двигателя.

Наиболее распространенные симптомы проблем с головкой блока цилиндров:

1. Перегрев

Одним из наиболее частых симптомов неисправности головки блока цилиндров дизельного двигателя является перегрев.Поскольку цилиндр подвергается давлению из-за тепла, это вызывает перегрев компонентов внутри двигателя внутреннего сгорания, поскольку они не могут пропускать охлаждающую жидкость и, следовательно, искажают форму. Чтобы не повредить головку блока цилиндров, убедитесь, что радиатор наполнен и находится в хорошем состоянии, чтобы не допустить перегрева.

2. Низкая производительность двигателя

Очень явным признаком проблемы с головкой блока цилиндров является низкая производительность двигателя. Эта проблема может быть связана с поломкой или растрескиванием головки блока цилиндров дизельного двигателя, что может привести к тому, что двигатель не сможет эффективно сжигать топливо.Эта низкая производительность будет сразу заметна, поскольку двигатель не будет работать прежним, и вы обнаружите, что вам, возможно, придется чаще перезапускать автомобиль.

3. Утечки масла

Если вы обнаружите утечку масла из автомобиля, это может быть результатом треснувшей головки блока цилиндров. Даже если вы сами не видите утечку, а на приборной панели загорается индикатор масла, проверьте двигатель, чтобы увидеть, есть ли какие-либо признаки масла вокруг головки блока цилиндров. Поскольку головка блока цилиндров дизельного двигателя содержит масло, если она треснет, масло может вытечь.

4. Падение уровня охлаждающей жидкости

Падение уровня охлаждающей жидкости в двигателе может вызвать утечку, которую можно легко определить и увидеть на головке блока цилиндров. Утечка может быть вызвана трещиной в головке блока цилиндров дизельного двигателя, и это может вызвать более долгосрочные проблемы, поскольку двигатель начинает нагреваться из-за нехватки охлаждающей жидкости.

5. Дым

Дым из выхлопной трубы — самый явный признак того, что у вас может быть трещина в головке блока цилиндров.В этом случае трещина и повреждение, скорее всего, будут намного более серьезными. Если это произошло, постарайтесь как можно скорее устранить эту проблему профессионалом, чтобы не допустить дальнейшего повреждения двигателя.

Когда дело доходит до новой головки блока цилиндров дизельного двигателя, важно помнить, что все дизельные двигатели разные, и поэтому не существует универсального решения, будь то общая или необычная проблема.

Как можно заменить поврежденные детали головки цилиндров?
Перед простой заменой поврежденных деталей и повторной сборкой двигателя важно определить причину проблемы и устранить ее.Как только вы обнаружите проблему, не стесняйтесь связаться с командой Foxwood Diesel для замены и ремонта поврежденных компонентов головки блока цилиндров. Обладая экспертными знаниями в области дизельных деталей, мы предлагаем высокоэффективные решения по ремонту и восстановлению в нашем центре обработки двигателей изношенных двигателей, требующих профессионального ухода. Сообщите нам номер вашего двигателя и укажите, с какими именно трудностями вы столкнулись, чтобы мы смогли определить, в чем может быть причина проблемы.Для получения дополнительной информации и советов по проблемам с дизельным двигателем, почему бы не прочитать наш блог? Двигатель

— Что такое голова? Двигатель

— Что такое голова? — Обмен стеков по обслуживанию и ремонту автомобилей
Сеть обмена стеков

Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  2. 0
  3. +0
  6. Авторизоваться Зарегистрироваться

Motor Vehicle Maintenance & Repair Stack Exchange — это сайт вопросов и ответов для механиков и энтузиастов-любителей автомобилей, грузовиков и мотоциклов.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 27к раз

Благодаря этому вопросу у меня теперь есть довольно полное представление о том, что такое прокладка головки блока цилиндров.Я предполагал, что иногда, когда люди говорят о «головках», это просто сокращение от другого термина «прокладки головок». Судя по всему, это не так!

Что такое головы?

Уточнение: Головы автомобильные, а не человеческие …

Создан 24 янв.

Макс ГудриджМакс Гудридж

7,8471717 золотых знаков4545 серебряных знаков102102 бронзовых знака

1

tl dr: Головки цилиндров (обычно называемые «головками») — это большой кусок металла, который закрывает и закрывает конец отверстия цилиндра.

Головки блока цилиндров бывают трех основных типов:

  • Головка блока цилиндров с плоской головкой — Эти головки цилиндров использовались на более старых двигателях, таких как двигатели Ford с плоской головкой (как показано ниже). Овальный выступ в верхней части головки блока цилиндров предназначен для потока охлаждающей жидкости. Охлаждающая жидкость будет вытекать из блока через проходы в головке (между отверстиями для болтов) и выходить через это овальное отверстие наверху.

  • Головка верхнего клапана (OHV) — Головка блока цилиндров этого типа широко использовалась с 1950-х годов и используется до сих пор.Эти головки имеют клапаны, расположенные внутри них, а не в блоке, как у плоской головки. Клапаны приводятся в действие косвенно кулачком через систему клапанов, которая обычно состоит из толкателей (толкателей), толкателей и коромысел. Голова OHV обычно выглядит примерно так, как эти головы Chevrolet ниже. На рисунке плоская поверхность головы (правая часть изображения) — это часть, которая обращена к блоку двигателя. С левой стороны вы видите наконечники клапана, пружины клапана, фиксаторы и держатели.Наверху вы увидите коромысла, если бы они были установлены.

  • Верхняя кулачковая головка (OHC) — Этот третий тип головки обычно имеет распределительный вал, совмещенный с кулачком. Это называется «над головой», потому что кулачок фактически находится над головой. OHC может иметь одинарную (SOHC) или двойную (DOHC) конфигурацию. (Вы можете узнать больше о различиях между SOHC и DOHC в этом сообщении SE). Вот несколько изображений, на которых показаны головки OHC:

    На этом изображении это немного трудно увидеть, но есть один распределительный вал (вы можете увидеть единственную шестерню слева от головки), который простирается по длине головки.Этот единственный кулачковый вал приводит в действие как впускной, так и выпускной клапаны, расположенные в головке.

    На этом изображении DOHC вы можете видеть два распредвала (на изображении две шестерни справа от головки). с DOHC клапаны могут приводиться в действие напрямую (как на этом изображении) или с помощью коромысел.

  • Сначала давайте немного объясним головку цилиндра с плоской головкой. Как я уже говорил ранее, это просто плоский кусок металла, который закрывает верхнюю часть цилиндра.На изображении выше верхняя часть изображения (как я уже сказал) является плоской частью. Выемки в головке (почти сердцевидная часть) — это камера сгорания. Здесь топливовоздушной смеси есть место для сгорания, когда поршень находится в верхней мертвой точке (ВМТ) во время зажигания, между циклами сжатия и мощности двигателя с циклом Отто.

  • Чтобы лучше понять, из чего состоит большинство других головок цилиндров, давайте рассмотрим некоторые основы (Примечание: некоторые из этих вещей были упомянуты выше, но я объясню лучше, что они здесь):

  • Голая головка цилиндра : Это основной строительный блок всей конструкции.Все остальные компоненты, о которых мы будем говорить, в той или иной форме прикреплены к голой голове.

  • Клапан : Обычно это часть, которая закапывается внутри головки, это часть, которая пропускает топливно-воздушную смесь в камеру сгорания, а выхлопные газы выводятся наружу во время этой части цикла Отто. Клапан приводится в действие в точное время кулачковым валом. Вот типичное изображение клапана:
  • Пружина клапана : удерживает клапан закрытым, когда он не открыт.Пружины клапана могут состоять из одной, двух или даже трех различных частей пружины (в зависимости от потребности конструкции). Обычно только очень мощные двигатели нуждаются в давлении пружины, связанном с тремя (или тройными) пружинами. Вот примерное изображение пружины клапана (это пружины улья, так называемые из-за их формы):

  • Держатель пружины клапана : Держатель пружины клапана удерживает пружину, расположенную на пружине. Фиксатор расположен на верхнем конце пружины (в стороне от головки).Он удерживает пружину на месте и одновременно прикрепляется к клапану с помощью фиксаторов (см. Ниже). Вот типичное изображение ретейнера:

  • фиксатор фиксатора : фиксатор фиксатора (или ключ) зажат между наконечником клапана и фиксатором. Посадка с натягом происходит из-за давления пружины на замок, угла замков по отношению к прямому штоку клапана и небольшого выступа, который входит в клапан.Вот примерное изображение фиксирующего замка:

    Это половина пары замков. Вы также можете увидеть созданный угол и небольшую лапку, которая соединяет замок со штоком клапана.

  • Уплотнение клапана — Уплотнение клапана расположено вокруг штока клапана в верхней части направляющей клапана (см. Ниже) под пружиной клапана. Он обеспечивает уплотнение, предотвращающее утечку (или перекачку) масла во впускной и выпускной тракты.Вот примерное изображение уплотнения клапана:

    На изображении вы видите два клапана (внизу справа и слева). Уплотнение клапана — это пружина, охватывающая клапан, полимерная деталь под ней и металлический элемент под ней.

  • Направляющая клапана : Направляющая клапана выполняет именно то, что следует из названия, — направляет клапан. Направляющая клапана представляет собой отдельный кусок металла, обычно сделанный из чугуна или бронзы. Направляющая отделена от головки, поэтому ее можно заменить при необходимости при восстановлении головки.Он вбивается в головку и позволяет удерживать клапан в определенном положении, в то же время позволяя клапану перемещаться вверх и вниз во время цикла открытия / закрытия. Для каждого существует много разных типов и разных приложений. Вот примерное изображение различных направляющих клапана:

  • Седло клапана : Седло клапана представляет собой затвердевший материал, который вбивается в головку, затем разрезается под определенным углом, чтобы вместе с клапаном создать уплотнение, удерживающее газы во время процесса сгорания в камере сгорания.Седла клапанов обычно изготавливаются из какого-либо сплава железа, так как они имеют тенденцию выдерживать суровые условия открытия / закрытия клапана в течение всего срока службы. Вы можете найти седла в чугунных головках (в большинстве случаев), но вы всегда найдете седла клапанов в алюминиевых головках. Без них клапан сдвинул бы алюминий с пути и вскоре был бы поврежден. Вот типичное изображение седла клапана:

    На изображении я добавил два желтых овала. Седло клапана расположено между двумя овалами.Седло — это обесцвеченная часть, которая выглядит обработанной под углом. Когда сиденья размещены, в голове вырезается место, куда позже будет вбиваться сиденье. Затем седло обрезается под определенным углом, чтобы клапан достигал идеального контакта с седлом и создавал надежное уплотнение. Вы также можете увидеть на изображении в центре кругов направляющую клапана, выходящую на вас.

  • Седло пружины : В зависимости от производителя головки и конструкции головки может также быть седло пружины, которое может защитить головку цилиндра от истирания пружиной.Как вы уже догадались, седло пружины охватывает направляющую клапана и находится между пружиной и головкой. Обычно вы видите их на алюминиевых головках. В этой области производитель также может разместить прокладки пружины клапана, чтобы правильно установить высоту пружины.

    Вот изображение большинства частей, описанных выше, и того, как они все сочетаются друг с другом (разумеется, разнесены):

  • Камера сгорания : В камере сгорания происходит все действие.Его форма, в дополнение к клапанам и куполу (или тарелке) поршня, определяет то, как проходит фронт пламени после воспламенения воздуха / топлива. Камера сгорания может быть разных размеров и форм. Все зависит от того, что нужно для конкретного двигателя. Ниже представлено типичное изображение большой камеры сгорания Chevy (BBC) с закрытыми портами. На изображении вы видите лицевую сторону впускного (больший клапан) и выпускного (меньший клапан) клапанов. Сразу справа от клапанов (на отметке 4 часа до клапанов) есть отверстие с резьбой.Вот откуда выступает свеча зажигания.

    Вот голова очень базовая OHV. Вы можете увидеть различные части головы с комментариями для лучшего понимания. Все головки с клапанами в них работают примерно так же, как , но могут быть расположены по-разному, как вы видели на изображениях выше. Вот еще одно изображение, показывающее поперечное сечение расположения клапанов, впускных и выпускных клапанов внутри головки:

  • Впускные / выпускные отверстия : Впускные и выпускные отверстия являются частью головки, которая позволяет воздушно-топливной смеси поступать в цилиндр, а выхлопным газам — выходить из цилиндра.Их размер, форма и текстура могут помочь или затруднить прохождение воздушного потока. Чем больше поток, тем больше мощность и крутящий момент. Вот репрезентативное изображение порта в разрезе:

  • Дополнительные биты и детали : Во время литья головок в них встроены каналы для охлаждающей жидкости. Это позволяет головке отводить избыточное тепло от процесса сгорания.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
