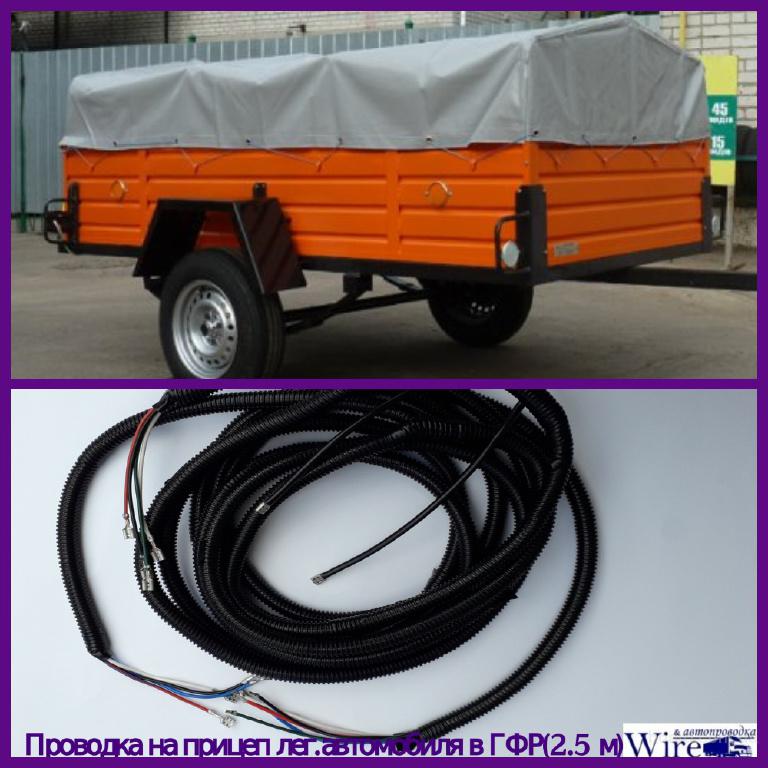

  • Проводка на прицеп легкового автомобиля 2,5м в гофре

    510 ₴

    560 ₴

  • Проводка на прицеп легкового автомобиля (4м) с передними габ

  • Кремень • Прицеп для легкового автомобиля!

    22389 ₴

  • Кремень • Прицепы для Легкового Автомобиля.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа

    21379 ₴

  • Кремень • Прицеп Для Легкового Автомобиля!

    19345 ₴

  • Рессоры для прицепов легковых автомобилей

    1100 ₴

  • Тент на прицеп легкового автомобиля

  • Кремень • Двухосный Прицеп для легкового автомобиля

    42199 ₴

  • ЛЕВ • Усиленный прицеп для легкового автомобиля.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа

    14600 ₴

  • Кремень • Прицеп Для Легкового Автомобиля!Усиленный!

    19900 ₴

  • Av Tech Corporation • Проводка легкового прицепа 4,50м ПЛП-01

  • Проводка на прицеп легкового авто 2,5 м

  • Тенты для прицепов легковых автомобилей! Индивидуальный пошив

  • Прицеп для легкового автомобиля ПГМФ-8302 (2,0х1,2)

    20400 ₴

  • Кремень • Двухосный Прицеп для Легкового Автомобиля или Буса, Усиленный .Электропроводка прицепа легкового автомобиля: Электропроводка прицепа ..

    41470 ₴

  • Прокат Аренда легковых автомобилей и прицепов… Лафет. Эвакуатор

  • Bautech • Тестер проводки автомобиля прицепа TS05T-7 7pin

    408 ₴

    544 ₴

  • Кремень • Прицеп для легкового автомобиля,Кремень+(КРД)По самой низкой ц.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа ..

    21875 ₴

  • Тестер проводки автомобиля/прицепа Bakker 13 контактов 303541

    3229 ₴

  • Тестер проводки автомобиля/прицепа Bakker 13 контактов 303541

    3229 ₴

  • Кремень • Прицеп для легкового автомобиля 2.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа 2 метра Усиленный КРД 050-12…

    20999 ₴

  • Кремень • Купить крепкий прицеп для Легкового Автомобиля 2.76 х 1.56 Одн…

    16990 ₴

  • Тент для прицепа легкового автомобиля
  • Прицеп легковой усиленный
  • Прицеп легковой лев
  • Тенты для прицепов легковых автомобилей
  • Светодиодные фонари для легкового прицепа
  • Производители легковых прицепов
  • Задний фонарь на прицеп легковой
  • Проводка на прицеп
  • Продажа прицепов к легковым автомобилям
  • Прицеп на автомобиль

Электропроводка к прицепу

Описание

Проводка (жгут) для легкового прицепа разной длинны, универсальная.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа Разводка на крылья, задние фонари, освещение номерного знака, противотуманный фонарь, под вилку 7 пин.

Технические характеристики

  • Страна производитель: Россия
  • Оболочка: эластичная, морозостойкая гофра
  • Цвет: черный

Написать отзыв

Ваше имя:

Ваш отзыв:

Примечание: HTML разметка не поддерживается! Используйте обычный текст.

Оценка:     Плохо           Хорошо

Товар доступен для самовывоза в Москве:

Пункты выдачи заказов в других городах:

Алтайский край
Амурская область
Архангельская область
Астраханская область
Белгородская область
Брянская область
Владимирская область
Волгоградская область
Вологодская область
Воронежская область
Забайкальский край
Ивановская область
Иркутская область
Кабардино-Балкарская Республика
Калининградская область
Калужская область
Камчатский край
Кемеровская область
Кировская область
Костромская область
Краснодарский край
Красноярский край
Крымский федеральный округ
Курганская область
Курская область
Ленинградская область
Липецкая область
Магаданская область
Мурманская область
Нижегородская область
Новгородская область
Новосибирская область
Омская область
Оренбургская область
Орловская область
Пензенская область
Пермский край
Приморский край
Псковская область
Республика Адыгея
Республика Башкортостан
Республика Бурятия
Республика Дагестан
Республика Карелия
Республика Коми
Республика Крым
Республика Марий Эл
Республика Мордовия
Республика Северная Осетия — Алания
Республика Татарстан
Республика Хакасия
Ростовская область
Рязанская область
Самарская область
Саратовская область
Сахалинская область
Свердловская область
Смоленская область
Ставропольский край
Тамбовская область
Тверская область
Томская область
Тульская область
Тюменская область
Удмуртская Республика
Ульяновская область
Хабаровский край
ХМАО
Челябинская область
Чувашская Республика
ЯНАО
Ярославская область
Абакан
Адлер
Алушта
Альметьевск
Анапа
Ангарск
Апатиты
Армавир
Армянск
Артём
Архангельск
Астрахань
Ачинск
Балаково
Барнаул
Бахчисарай
Белгород
Белорецк
Белоярский
Бердск
Березники
Березовский
Бийск
Благовещенск
Борисоглебск
Братск
Брянск
Бугульма
Будённовск
Бузулук
Великие Луки
Великий Новгород
Владивосток
Владикавказ
Владимир
Волгоград
Волгодонск
Волжск
Волжский
Вологда
Воронеж
Выборг
Геленджик
Глазов
город Северск
Губкинский
Джанкой
Дзержинск
Димитровград
Евпатория
Екатеринбург
Забайкальск
Зеленоград
Зеленодольск
Златоуст
Иваново
Ижевск
Йошкар-Ола
Иркутск
Ишим
Казань
Калининград
Калуга
Каменск-Уральский
Каменск-Шахтинский
Камышин
Качканар
Кемерово
Керчь
Киров
Когалым
Комсомольск-на-Амуре
Кострома
Котлас
Краснодар
Красноперекопск
Краснотурьинск
Красноуфимск
Красноярск
Кузнецк
Куйбышев
Кунгур
Курган
Курск
Лангепас
Лесной
Липецк
Людиново
Магадан
Магнитогорск
Майкоп
Махачкала
Миасс
Муравленко
Мурманск
Муром
Набережные Челны
Надым
Нальчик
Невинномысск
Нефтекамск
Нефтеюганск
Нижневартовск
Нижнекамск
Нижний Новгород
Нижний Тагил
Новокузнецк
Новомосковск
Новороссийск
Новосибирск
Новочебоксарск
Новочеркасск
Новый Уренгой
Ноябрьск
Нягань
Обнинск
Обь
Озёрск
Октябрьский
Омск
Орёл
Оренбург
Орск
Пенза
Первоуральск
Пермь
Петрозаводск
Петропавловск-Камчатский
поселок городского типа Забайкальск
поселок городского типа Черноморское
Прокопьевск
Псков
Пятигорск
Радужный
Россошь
Ростов-на-Дону
Рубцовск
Рыбинск
Рязань
Салават
Салехард
Самара
Саранск
Сарапул
Саратов
Севастополь
Северодвинск
Серов
Сибай
Симферополь
Смоленск
Советский
Соликамск
Сочи
Ставрополь
Старый Оскол
Стерлитамак
Судак
Сургут
Сухой Лог
Сызрань
Сыктывкар
Таганрог
Тамбов
Тарко-Сале
Тверь
Тобольск
Тольятти
Томск
Туапсе
Тула
Тюмень
Улан-Удэ
Ульяновск
Урай
Уссурийск
Уфа
Ухта
Феодосия
Хабаровск
Ханты-Мансийск
Чайковский
Чебоксары
Челябинск
Череповец
Чернушка
Чита
Чусовой
Шадринск
Шахты
Энгельс
Югорск
Южно-Сахалинск
Южноуральск
Юрюзань
Ялта
Ярославль

Оплата наличными производится в рублях в пунктах самовывоза или при передаче товара курьером.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа При оформлении заказа через корзину выберите способ оплаты «Наличными при самовывозе».

Принимаем к оплате банковские карты VISA, MasterCard, Maestro, МИР. Внимание! Карта не может быть передана для оплаты заказа третьему лицу. При себе необходимо иметь документ удостоверяющий личность.

Оплата по счету. Мы присылаем на вашу электронную почту счет. Его можно оплатить в любом банке, действующем на территории России. Срок действия счета три дня с момента выставления. В назначении платежа обязательно укажите: номер счета, дату, наименование товара. При оформлении заказа через корзину выберите способ оплаты «Оплата по счету».

Распиновка розетки прицеп легковой авто

На чтение 4 мин Просмотров 43 Опубликовано

Содержание

  1. Способы подключения розетки фаркопа
  2. Штатное подключение
  3. Подключение универсальным способом
  4. Распиновка 7 пиновой розетки
  5. Распиновка 13 пиновой розетки
  6. Распиновка 15 контактного разъема
  7. Универсальная схема подключения прицепа: распиновка розетки фаркопа под 7-пиновый стандарт
  8. 13-пиновая схема подключения разъема прицепа
  9. Статьи экспертов в области авто
  10. Распиновка розетки фаркопа легкового автомобиля
  11. Разъем фаркопа
  12. Варианты подключения розетки
  13. Обозначения контактов
  14. Chevrolet Captiva › Бортжурнал › Подключение электрики фаркопа… 7 или 13 контактов
  15. Схема подключения розетки прицепа легкового автомобиля
  16. Некоторые тонкости
  17. Блок согласования

При перевозке крупногабаритных грузов, превышающих объем багажника легкового автомобиля, не обойтись без прицепа.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа В соответствии с ПДД, такое устройство должно быть оборудовано должным образом для обеспечения норм безопасности. В первую очередь, это требование касается световых приборов, а именно, габаритных и поворотных огней, а также подсветки номерного знака. Соответственно, для подачи питания и управления оборудованием необходимо объединить электросхемы грузового прицепа и автомобиля, делается это с помощью соединительной фишки.

Способы подключения розетки фаркопа

Есть два варианта выполнить подсоединение:

Рассмотрим каждый из них.

Штатное подключение

У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание. В этом случае достаточно подобрать соответствующий штекер и подсоединить его к проводке прицепа (согласно распиновке, указанной в руководстве пользователя).

Штатная розетка фаркопа

Такой способ подключения наиболее оптимален, поскольку не требует вмешательства в электропроводку.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа Заметим, что самостоятельные манипуляции с ней приводят к потере права на гарантийное обслуживание.

Подключение универсальным способом

Когда соединительная фишка не предусмотрена в конструкции, владелец авто может установить ее самостоятельно. Единственное ограничение для этого – наличие бортового компьютера. Если его нет, то розетку подключают напрямую, соединив ее проводами с управляющими цепями при помощи специальных клипс (рис. 3) или методом пайки.

Рисунок 3. Соединительные клипсы

Предварительно следует найти нужные провода, наличие схемы электропроводки существенно ускорит эту процедуру. Желательно проверить соответствие найденной цепи, сделать это можно при помощи мультиметра.

Как уже упоминалось, данный способ не подходит для транспортных средств, оборудованных бортовым компьютером. Это связано с тем, что подключение прицепа напрямую к сигнальным цепям вызовет в них увеличение нагрузки, что будет воспринято компьютером, как неисправность.

Решить проблему можно с помощью специального устройства – блока согласования, он включается между шиной управления и элетропроводкой прицепа (распайка шины указана в руководстве).Электропроводка прицепа легкового автомобиля: Электропроводка прицепа Не будем здесь приводить принцип работы этого устройства, поскольку это тема отдельной статьи. В результате установки блока согласования бортовой компьютер «не заметит» подключения к системе электропроводки прицепа.

Разобравшись со способами подключения, перейдем к распиновкам розеток. Вначале рассмотрим классические европейские стандарты, потом ознакомимся с их американским вариантом.

Распиновка 7 пиновой розетки

Ниже показан рисунок с распайкой 7-ми пинового разъема (розетка и штекер). Указана типичная расцветка проводов для авто российской сборки (возможно отклонение по цветам). В европейских машинах на разъеме могут быть задействованы не все контакты.

Распиновка 7-пин розетки фаркопа (А) и соответствующего штекера (В) прицепа

Пояснение к рисунку:

  1. Сигнал управления поворотником левого борта.
  2. Подключение ПТФ (в иномарках контакт может быть не задействован).
  3. Масса.
  4. Сигнал управления поворотником правого борта.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа
  5. Габаритные огни левого борта.
  6. Управление стоп-сигналами.
  7. Габаритные огни правого борта

На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Если на прицепе штекер старого типа, подключить его к новому евроразъему можно с помощью специального переходника, что значительно проще, чем менять разъем.

Переходник с 7 на 13 пин

Распиновка 13 пиновой розетки

Данным разъемом оснащаются практически все современные импортные автомобили (если конструкцией предусмотрена его установка). Цвета и номера контактов, а также таблица соответствия приведены ниже.

Номера контактов и цвета проводов 13 пиновой розетки

Таблица соответствия для 13-ти пинового разъема.

Номер контактаОкраска проводаФункциональное назначение
1ЖелтаяПоворотник левого борта
2СиняяЗадний ПТФ
3БелаяМасса для цепей с 1 по 8
4ЗеленаяПоворотник правого борта
5КоричневаяПодсветка номерного знака и габаритные огни правой стороны
6КраснаяУправление стоп-сигналами
7ЧернаяПодсветка номерного знака и габаритные огни левой стороны
8ОранжеваяСигнал заднего хода
9Красная с коричневым+12 V от аккумуляторной батареи
10Синяя с коричневым+12 V (при включении зажигания)
11Синяя с белымМасса для цепи 10
12Не задействован
13Зеленая с белымМасса для цепи 9

Распиновка 15 контактного разъема

Данный тип разъема для подключения прицепа и полуприцепа – принятый стандарт для тягачей практически всех производителей, в том числе и американских.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа Учитывая требования к прицепам данного класса, для питания и управления их электрическим оборудованием стандартный разъем на 13 пин не подходит.

Читать также:  П образный профиль металлический размеры

Американские соединительные фишки

Многие американские стандарты отличаются от европейских, и распиновка розетки фаркопа прицепа не является исключением. Приведем для ознакомления два вида: 7 и 4 контактные разъемы.

7-ми контактная розетка, используется в модельном ряде HOPKINS, а также в других автомобилях (рис 8), отличается от европейского стандарта, практически, только конструкцией, что позволяет при необходимости произвести замену на европейский аналог.

Американская розетка фаркопа на 7 контактов

Обозначения:

  1. Подключение габаритных огней.
  2. +12 V.
  3. Поворотные огни правого борта.
  4. Управление стоп-сигналами.
  5. Масса.
  6. Поворотные огни левого борта.
  7. Сигнал заднего хода.

Теперь рассмотрим более сложный вариант – 4-х контактный разъем (см.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа рис. 9). При попытке его замены на европейскую 7-ми пиновую розетку возникнут проблемы.

4-х пиновый разъем

Обозначения:

  1. Масса.
  2. Управление габаритными огнями.
  3. Поворотник левого борта и управление стоп-сигналом.
  4. Поворотник правого борта и управление стоп-сигналом.

Как видите, трудность связана с тем, что поворотники и стоп-сигналы управляются по одной линии. Решить проблему можно двумя способами:

  1. Не совсем правильный, на зато самый простой способ: подключиться, непосредственно, к стопам и поворотникам. Заметим, что в некоторых автомобилях проводка может не выдержать дополнительной нагрузки, поэтому решить проблему лучше другим способом.
  2. Этот вариант несколько сложнее, зато более корректный: необходимо полностью протянуть проводку под европейский разъем. Например, в Шевроле Тахо для этого нужно снять приборный щиток, найти провода с отдельными сигналами на поворотники и стоп-огни, подключиться к ним, протянув электрические провода от фаркопной розетки через весь салон автомобиля.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа Можно немного облегчить задачу, если взять сигнал для стоп-огней с заднего крыла, он там выведен практически на всех автомобилях. В этом случае понадобится тянуть только два провода.

Основная проблема, с которой сталкиваются владельцы легковых автомобилей при подсоединении прицепа, — это неисправности в работе светотехники. Даже если разъемы розетки и вилки полностью совпадают,могут не гореть или неправильно срабатывать габаритные огни, поворотники или стоп-сигналы. Это связано с различиями в стандартах, которые используются производителями при разводке электрики.

Существуют несколько основных схем подключения прицепа к фаркопу в зависимости от числа контактов розетки и стандартов стран. В России наиболее распространены 7-пиновые (европейские и американские) и 13-пиновые разъемы. Если автомобиль не оснащен электронным блоком управления, контакты розетки можно напрямую соединить с установленной проводкой.

Универсальная схема подключения прицепа: распиновка розетки фаркопа под 7-пиновый стандарт
Розетка фаркопаВилка прицепа

Для распиновки рекомендуется использовать многожильный медный провод в двойной изоляции с жилами сечением не меньше 1,5 кв.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа мм, для заземления — 2,5 кв.мм.


контакта
КодЦвет провода по ГОСТ 9200-76Цвет некоторых прицепов (Украина)Назначение
1LЖелтыйЗеленыйПоворотник левый
254GСинийКрасно-белыйПротивотуманные огни
331БелыйЧерныйМинус (заземление)
4RЗеленыйЖелтыйПоворотник правый
558RКоричневыйРозово-красныйПравый габарит
654КрасныйБело-голубойСтоп-сигналы
758LЧерныйЧерно-голубойЛевый габарит

Особенности в схеме подключения вилки прицепа МЗСА: к контакту №5 питание не подается, а оба габаритных огня и подсветка номера замкнуты на 7 разъем.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа Если правый габарит не работает, необходимо в розетке фаркопа перенести черный провод из 7 гнезда к 5 или выполнить обратную процедуру в вилке. Также можно 5 и 7 разъемы замкнуть перемычкой.

13-пиновая схема подключения разъема прицепа
Розетка фаркопаВилка прицепа

Используйте для основных сигналов многожильный провод с двойной изоляцией сечением 1.5 кв.мм, для распиновки заземления и питания — 2.5 кв.мм.

№ контактаЦвет проводаНазначение
1ЖелтыйПоворотник левый и аварийка
2СинийПротивотуманки
3БелыйЗаземление (минус) для клемм 1-8
4ЗеленыйПоворотник правый
5КоричневыйГабарит правый
6КрасныйСтоп-сигнал
7ЧерныйГабарит левый
8РозовыйЗадний ход
9ОранжевыйПитание 12 В (35А) напрямую от аккумулятора
10СерыйПитание 12В (35А) при включенном зажигании
11Черно-белыйЗаземление для № 10
12Бело-синийЗапасное гнездо (резерв)
13Красно-белыйЗаземление для № 9

В некоторых моделях автомобилей даже при точном соблюдении схемы подключения разъема прицепа бортовой компьютер может выдавать ошибку (из-за увеличения нагрузки на сеть).Электропроводка прицепа легкового автомобиля: Электропроводка прицепа В этом случае необходимо дополнительно установить smart-коннект (блок согласования).

Приобрести 7- и 13-контактные вилки, розетки, блок согласования, электропроводку и другие запчасти для прицепов вы можете в интернет-магазине МЗСА.рф.

Распиновка розетки фаркопа легкового автомобиля

Специальная проводка, подключаемая к электросхеме автомобиля обеспечивает безопасность движения, благодаря ей на прицепе будут работать поворотники и стоп-сигнал.

Не всегда подключение происходит легко; сделать это правильно можно, лишь досконально разобравшись со схемой.

Разъем фаркопа

Благодаря разъему элемент подключается к электропроводке автомобиля. Это может вызывать определенные трудности, так как распиновка разъема не всегда точно совпадает с автомобильной. Потребуется соединить одноименные цепи, и для этого потребуется иметь три схемы:

  • Разводки цепей автомобиля.
  • Прицепа.
  • Разъема.

У вилки и розетки не всегда совпадают контакты.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа Фаркоп обычно предусматривает специальный подрозетник. Подобрав подходящую розетку, будет достаточно закрепить ее на нужном месте и подключить. Приобрести нужный разъем можно отдельно. Устройства могут иметь 7 (производство европейское, российское) или 13 (выпускается США) контактов. Розетка может не соответствовать вилке. Подключить их возможно, используя переходник.

Варианты подключения розетки

Существует несколько способов подключения данного элемента:

Первый подойдет, если автомобиль оснащен специальным разъемом, на который уже выведены нужные провода. Распиновку такого разъема можно найти в эксплуатационном руководстве автомобиля. Такой способ не требует исправления схемы электрики машины.

Второй способ используется, когда такого разъема нет. Вам придется вмешаться в электрику, подключить нужные узлы самостоятельно.

Если автомобиль не имеет бортового компьютера, процесс не вызовет сложностей: потребуется прямое подключение к уже имеющимся цепям.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа Для подключения используют один задний фонарь, чаще всего левый. Присоединить цепь нужно к проводам с разъема фонаря.

Назначение проводов прицепа должно совпадать с проводами заднего фонаря. Например, через разъем фаркопа подключают провод подворотника прицепа к поворотнику автомобиля. Рекомендуется не использовать скрутки. Более надежного соединения можно добиться, используя пайку, обжимные клипсы. Облегчить задачу поиска нужной цепи можно, воспользовавшись электросхемой автомобиля. Тестер определяет, правильно ли соединена цепь.

Если автомобиль современный, оснащен сложным бортовым компьютером, такой способ подключения не подойдет. Компьютер будет проводить диагностику устройств, обнаружив повышенное потребление энергии задним фонарем, он воспримет прицеп как неисправность, начнет выдавать ошибку. Избежать этой проблемы можно, установив блок согласования. Это же устройство применяется, если автомобиль имеет мультиплексную шину, передающую сигналы.

Схема подключения фаркопа с блоком согласования мало отличается от приведенной выше модели.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа В случае использования блока сигнал от автомобиля сначала поступает в устройство, затем через него передается к розетке фаркопа. Компьютер не будет воспринимать появившееся устройство как неисправность. Кроме этого, блок подключают к б/с машины.

Обозначения контактов

Розетки европейского и российского производства имеют 7 контактов, расположенных следующим образом:

  1. Поворотник левой стороны.
  2. Противотуманная фара, можно использовать как розетку +12В.
  3. Масса.
  4. Поворотник правой стороны: используется для подсветки номера, правого габарита.
  5. Стоп-сигналы.
  6. Габарит левой стороны.

Розетки с 13 контактами производятся в США, используются некоторыми европейскими производителями. Обозначения могут быть цветовыми, цифровыми, имеют следующую распиновку розетки фаркопа легкового автомобиля:

1. Поворотник левой стороны (желтого цвета).

2. Противотуманная фара сзади (синего цвета).

3.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа Масса с 1 по 8 (белого цвета).

4. Поворотник правой стороны (зеленый).

5. Коричневый обозначает габариты.

6. Красный (стоп-сигналы).

7. Черный отвечает за правую сторону габаритных огней, подсветку номерного знака.

8. Розовый – задний ход.

9. Оранжевый – напряжение аккумулятора.

10. Если есть зажигание +12В (обозначается серым цветом).

11. Заземление – цифра 10 или бело-черное пятно.

12. Сине-белый запасной сигнальный привод.

Chevrolet Captiva › Бортжурнал › Подключение электрики фаркопа… 7 или 13 контактов

Когда возникает необходимость транспортировки прицепа, мы сталкиваемся с вопросом установки фаркопа и подключения розетки для подключения электрики фаркопа.
Если с железом все более-менее понятно, то с подключением электрики возникают вопросы.

Как подключить розетку фаркопа к электрике автомобиля?

Розетку можно подключить двумя способами:
◾стандартный;
◾универсальный.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа

Применение СТАНДАРТНОГО способа возможно только в том случае, если на автомобиле есть гнездо для подключения электрики фаркопа.
В таких случаях схема подключения прицепа вообще не понадобится, нужно только приобрести оригинальный комплект проводов (один конец втыкаем в в предназначенное для гнездо, а второй конец заканчивается розеткой фаркопа, устанавливаем розетку и все) Очень часто распиновка розетки фаркопа (при условии использования штатного оборудования) присутствует в инструкции по эксплуатации машины. Это идеальный вариант, так как он не сопровождается внесением изменений в электрическую систему транспортного средства.

Но это достаточно редко встречающийся вариант.

Как правило применяют УНИВЕРСАЛЬНЫЙ способ подключения.

УНИВЕРСАЛЬНЫЙ способ 1: Автомобиль не оснащен современным электронным блоком управления.
Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа

УНИВЕРСАЛЬНЫЙ способ 2: Автомобиль оснащен мультиплексной шиной.
Блок управления тестирует заднюю оптику. Когда он определит, что она потребляет больше тока (в результате соединения с оптикой прицепа), водитель получит сообщение об ошибке. В таких случаях следует применять «блок согласования». Блок согласования подключается к штатной электрике машины, после чего уже сам блок передает соответствующие сигналы на светотехнику прицепа. Блок управления автомобиля не «видит» это устройство, поэтому проблем с подключением фаркопа уже не возникает.

При подключении электрики фаркопа, мы узнаем, что бывают различные варианты розеток для подключения электрик фаркопов.

Наиболее распространенные виды розеток имеют 7 и 13 контактов.
На легковых прицепах для перевозки различных грузов и техники, как правило применяют 7-контактные устройства, а вот на прицепах-домах используются 13-контактные розетки.
По сути, разница заключается в применении дополнительных контактов, необходимых для активации фонарей заднего хода, другой электрической начинки домов-прицепов (автохолодильник, зарядка доп.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа аккумулятора и т.д.)

Распиновка 7 контактной розетки — Европа ( DIN / ISO 1724 )
1 Левый поворотник
2 +12В (опция) или Задний противотуманный фонарь
3 Масса
4 Правый поворотник
5 Правый габарит и подсветка номера
6 Тормозные огни
7 Левый габарит

Распиновка 13 контактной розетки — Европа (DIN / ISO 11446)
1. Левый поворот (Желтый)
2. Задний противотуманный фонарь (Синий)
3. Земля для контактов с 1 по 8 (Белый)
4. Правый поворот (Зеленый)
5. Левая сторона габаритов и подсветки номера (Коричневый)
6. Стоп-сигналы (Красный)
7. Правая сторона габаритов и подсветки номера (Черный)
8. Задний ход (Розовый)
9. +12В с аккумулятора (Оранжевый)
10. +12В при наличии зажигания (Серый)
11. Земля для контакта 10 (Бело-черный)
12. Сигнальный провод (обычно запасной) (Бело-синий)
13. Земля для контакта 9

Схема подключения розетки прицепа легкового автомобиля

Присоединение прицепа легкового автомобиля осуществляется на фаркоп – прицепное шаровое устройство.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа Он подключается к проводке автомобиля, что позволяет водителю включать габариты, противотуманные фары и поворотники на прицепе. Подключение электрики осуществляется посредством специальной розетки – она имеет 7 или 13 контактов. Независимо от того, использует схема подключения прицепного устройства 7 контактов или 13, может понадобиться смарт-коннект, который согласует между собой электрику автотранспортного средства и прицепа на нем.

Некоторые тонкости

На простых автомобилях вроде ВАЗ 2107 подключение розетки фаркопа к автомобилю подсоединяется проводами к штатной проводке, которая отвечает за заднюю оптику.

Рано или поздно вам может понадобится использовать свой легковой автомобиль для перевозки груза

Стандартное подключение электрики осуществляется по принципу «папа-мама», не представляет никаких трудностей, поскольку разъемы продаются во всех автомагазинах. Для того чтобы пайка разъема осуществлялась легко и соответствовала тому, что показывает электросхема, провода различаются по цветам.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа Для подсоединения проводки лучше выбирать многожильные провода из меди.

Распиновка розетки фаркопа 7 пин сегодня является наиболее популярной. Однако электророзетки для европейских авто могут отличаться от аналогичных приспособлений для легковых автоприцепов отечественного производства расположением сигнальных проводов.

Возникает вопрос: как подсоединить розетку в этом случае? Похожая проблема возникает в том случае, когда вилка на автомобиле имеет 13 контактов, а разъем фаркопа – 7.

Для подключения электрики, если речь идет о разных разъемах, используется специальный смарт-коннект. Он позволяет соединить контакты в случаях, когда распайка не совпадает.

При выборе розетки, следует обратить внимание на наличие резинового уплотнения с тыльной стороны для гидроизоляции контактов

Схема подключения розетки фаркопа на 13 контактов выглядит так, что провода на ней расположены следующим образом:

  • 1 – левый поворот;
  • 2 – противотуманная фара;
  • 3 – земля;
  • 4 – правый поворот;
  • 5 – правый габарит;
  • 6 – стоп-сигнал;
  • 7 – левый габарит;
  • 8 – задний ход;
  • 9 – ток длительной нагрузки;
  • 10 – силовой;
  • 11 – свободный;
  • 12 – свободный;
  • 13 – земля.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа

13 контактная розетка Схема подключения фаркопа 7 контактов

Чтобы правильно произвести подсоединение проводки, важно иметь познания в области электротехники. Схема подключения розетки прицепа изображена на рисунке 1.

Схема подключения прицепа

Рис. 1 Подсоединение прицепного устройства на систему автомобильной электропроводки

Размещаем электророзетку на металлической раме, которая обеспечивает крепление прицепного устройства к кузову авто. При покупке обратите внимание на то, чтобы тыльная сторона имела резиновые уплотнения. Это нужно, чтобы обеспечить гидроизоляцию контактов электророзетки.

Подсоединение прицепного устройства к системе электропитания авто осуществляется там, где расположена колодка жгута одного из задних фонарей.

Блок согласования

Подсоединение автоприцепа требует внимания не только к тому, насколько схема розетки прицепа подходит к электророзетке на автомобиле.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа Когда мы пытаемся подсоединить прицепное устройство на автотранспортное средство вроде ВАЗ 2107, у нас не возникнет трудностей – проводка ставится напрямую. Водители современных авто знают, что реакция бортового компьютера на прицеп может быть негативной и привести к неполадкам. Чтобы этого избежать, можно изготовить блок согласования для фаркопа своими руками, схема его позволяет корректно организовать работу электросистемы.

При попытке включить противотуманные фары или поворотники такое устройство посылает сигнал на бортовой компьютер, указывая при этом, какую ветку электроцепи следует задействовать, и какое соединение для этого используется. Изготовив и установив смарт-коннект для фаркопа своими руками, вы обеспечиваете стабильную и правильную работу электросистемы и бортового компьютера.

“>

Руководство по 4-контактным разъемам для прицепов

Поиск подходящей проводки для прицепа может быть утомительным. Есть много отраслевых стандартов, которые бесполезны для неспециалистов.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа У каждого стандарта есть причина, поэтому не приступайте к электромонтажу вашего трейлера без надлежащего руководства. Каждый из этих 4-контактных разъемов прицепа поставляется с уникальными схемами подключения. Неисправная проводка в вашем трейлере может быть настоящей болью. Это может привести к неработающим стоп-сигналам, сигналам поворота и многому другому, когда вы начнете замечать эти классические признаки. Пришло время заменить жгут проводов прицепа.

То, как вы подключите свой трейлер, во многом зависит от ваших потребностей. Каждому грузу нужны стоп-сигналы, задние фонари и сигналы поворота. Другие прицепы имеют тормоза с электрическим приводом. Эти тормоза используют электричество для приведения в действие электрических тормозов или отключения гидравлических тормозов при движении задним ходом. Некоторым прицепам могут понадобиться ходовые огни или боковые маркеры.

Установка 4-контактного разъема на ваш прицеп — это простая задача, которую вы можете выполнить за полдня.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа Вам понадобится 4-контактный комплект проводки длиной 20 футов или более. В большинстве прицепов используется провод калибра 16, но вам следует проконсультироваться с производителем вашего прицепа, чтобы убедиться, что вы используете совместимый провод.

Навесные грузовые тележки для дорожных трипперов


Shoreline Marine Shoreline Marine 4-Way Trailer Wire Harness (25 футов)

Shoreline Marine Shoreline Marine 4-Way Trailer Wire Harness (25 футов) 90 013 90 013

CURT 58030 4-контактный плоский жгут проводов со стороны прицепа с 12-дюймовыми проводами

CURT CURT 58030 4-контактный плоский жгут проводов со стороны прицепа с 12-дюймовыми проводами Амазонка

Hopkins Towing Solutions Hopkins 48265 30′ 4-жильный плоский разъем Y-образного жгута прицепа со стороны прицепа

Hopkins Towing Solutions Hopkins 48265 30′ 4-жильный плоский разъем Y-образного жгута со стороны прицепа
3

Сейчас Amazon

CZC AUTO CZC AUTO Комплект жгутов проводов для прицепа 4-полосный поперечный рычаг, стиль Y, 18AWG, провод из чистой меди, цветной кодированный провод со стандартным 4-контактным разъемом с плоским штекером, 4 фута, гнездо и 25 футов, штекер для 12-вольтовой прицепной лодки

CZC AUTO Комплект жгута проводов прицепа CZC AUTO 4-сторонний поперечный рычаг, стиль Y, 18AWG, провод из чистой меди, цветной кодированный провод со стандартным 4-контактным разъемом с плоским штекером, 4-футовый разъем и 25-футовый штекер для 12-вольтового прицепа

$12 на Amazon

SUZCO SUZCO 25-футовый 4-проводной 4-плоский комплект удлинителя жгута проводов для прицепа, 4-контактная вилка, 4-контактный штекерный и гнездовой разъем-удлинитель и поперечный рычаг с белым заземляющим проводом калибра 18 с SAE J1128

SUZCO SUZCO 25-футовый 4-проводной 4-плоский комплект удлинителя жгута проводов для прицепа, 4-контактная вилка, 4-контактный разъем-удлинитель с разъемом «папа» и «мама» и поперечным рычагом с белым заземляющим проводом 18 калибра с SAE J1128

12 долларов США на Amazon

ОНЛАЙН-МАГАЗИН 4-контактный плоский жгут проводов для прицепа [Wishbone-Style] [SAE J1128 Rated] [25′ Male & 4′ Female] [18 AWG Color Coded Wires] 4-контактный плоский 5-жгут проводов для комплектов фонарей прицепа для грузовых лодок

ОНЛАЙН-МАГАЗИН 4-контактный плоский жгут проводов для прицепа [Wishbone-Style] [SAE J1128 Rated] [25′ Male & 4′ Female] [18 AWG Color Coded Wires] 4-контактный плоский 5-жгут проводов для комплектов освещения прицепа для грузовых лодок

Сейчас скидка 11%

12 долларов США на Amazon


Жгут проводов для четырехстороннего прицепа Shoreline Marine

Очень важно поддерживать ваш прицеп в полностью функциональном состоянии.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа Если вы ищете надежный жгут проводов, четырехсторонний жгут проводов Shoreline Marine — это именно то, что вам нужно. Этот производитель специализируется на жгутах проводов для лодок и морских транспортных средств. Они известны своей долговечностью во влажных условиях и устойчивостью на дороге.

Этот 4-контактный разъем оснащен жгутом проводов прицепа для морской воды с поперечным рычагом длиной 25 футов. Этот дизайн обеспечивает максимальное покрытие и совместимость. Он использует 4-футовый боковой соединитель для улучшения управляемости прицепа. Эти функции обеспечивают правильное соединение между грузовиком и прицепом.

В привязи используются провода с удобной цветовой маркировкой и зажимы на раме для простоты установки. Зажимы пригодятся при подключении прицепа, поскольку они позволяют отделить каждый провод, что уменьшит путаницу. Их также можно плотно зажать для быстрой и аккуратной сборки.

4-контактный плоский жгут проводов CURT

4-контактный плоский жгут проводов CURT — это один из самых качественных разъемов для прицепов на современном рынке.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа Эргономичный дизайн обеспечивает удобство захвата, а комплект проводки позволяет легко добавлять светодиоды. Он поставляется с двумя вкладками для быстрой установки.

Этот жгут проводов гарантирует надежное соединение благодаря прочному коррозионностойкому корпусу из формованной черной резины. Его 4-контактная вилка означает, что этот жгут может подключаться к большинству стандартных проводов прицепа. Его провод калибра 16 идеально подходит для крепления к стоп-сигналам, указателям поворота и задним фонарям. Этот универсальный продукт станет идеальным выключателем для вашего старого жгута проводов.

Hopkins Towing Solutions Плоский жгут проводов для прицепа

Пришло время приобрести соединитель проводки прицепа, который наилучшим образом соответствует вашим потребностям. Этот жгут проводов длиной 30 футов позволяет полностью покрыть ваш прицеп. Ремни безопасности Hopkins Towing Solutions Flat Trailer Harness — идеальный выбор для любого прицепа, будь то плановое техническое обслуживание или полная замена электропроводки.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа

Этот продукт имеет форму поперечного рычага для более широкого использования и весит 4,8 унции. Жгут проводов поставляется с двумя длинными коричневыми проводами для подключения задних фонарей прицепа и боковых направляющих. С этой подвеской вам не придется беспокоиться о повреждении погодными условиями. Его клеммы полностью защищены от ржавчины.

Привязь Flat Trailer Harness удивительно удобна в установке и использовании. Вы проведете меньше часов в гараже или на подъездной дорожке, устанавливая этот 4-контактный разъем, и больше времени на озере.

Комплект жгута проводов для прицепа CZC Auto

Неудивительно, что CZC Auto, один из старейших брендов, производит превосходный комплект жгута проводки для прицепа. CZC Auto использует только самые лучшие материалы, доступные в своих продуктах, такие как медный сердечник разъема фонаря лодочного прицепа.

Внутренняя структура этой привязи покрыта ПВХ-материалом, устойчивым к ультрафиолетовому излучению, для оптимальной долговечности.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа Вилка для лодочного прицепа из ПВХ использует устойчивые к коррозии никелированные медные клеммы. С этим комплектом проводки вам не нужно беспокоиться о том, что задние фонари вашего лодочного прицепа окажутся в воде в течение длительного периода времени. CZC предлагает двухлетнюю гарантию.

С почти 30-футовой проволокой эта привязь для лодочного прицепа должна охватывать самые длинные прицепы с избытком. Он использует стандартный 4-контактный разъем для прицепов 12 В. Он поставляется с пятью штекерными разъемами, четырьмя штекерными проводами и двумя рабочими линиями, отходящими от фонарей прицепа.

Жгут проводов освещения прицепа Suzco Flat Trailer

Компания Suzco известна производством функциональных и надежных комплектов проводки для прицепов. Жгут проводов этой компании позволяет вам сосредоточиться на приключениях на суше и на воде, не беспокоясь о проводке вашего трейлера.

В стандартную комплектацию этого комплекта входит жгут проводов длиной 25 футов (25 футов) с разъемами «мама» и «папа» с четырехжильным проводом и заземляющим проводом с цветовой маркировкой.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа Предусмотренная проводка состоит из кабелей калибра 18, которые проходят по бокам прицепа, а затем соединяются на язычке. Основные подключения освещения упрощаются благодаря четырехпроводной конструкции.

В этом жгуте для морского прицепа используются провода с цветовой маркировкой и плавкие предохранители, что упрощает соединение с существующей системой электропроводки. Их клеммы полностью герметичны и на 100% защищены от ржавчины. Компания дает двухлетнюю гарантию, так что вы можете быть уверены, что покупаете надежный продукт.

Интернет-магазин светодиодной техники Жгут проводов для плоского прицепа

Этот комплект проводов избавит вас от всех забот благодаря двойным штекерным и гнездовым краям. Этот продукт соответствует стандарту SAE J1128 и использует основной кабель с минимальным напряжением. Этот жгут проводов предназначен для низковольтных систем постоянного тока 60В.

Интернет-магазин LED уже много лет занимается продажей первоклассных светодиодных и электроустановочных изделий.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа Их плоский жгут проводов для прицепа идеально подходит для прицепов шириной более 80 дюймов, но его можно легко использовать и на более тонких прицепах. Форма поперечных рычагов обеспечивает легкую посадку и плавный процесс установки. Подключение задних фонарей и боковых направляющих не может быть проще.

Проводка с цветовой маркировкой гарантирует, что вы никогда не запутаетесь во время установки, что сделает установку более безопасной и быстрой. Он использует провода 18 AWG и имеет длину более 30 футов.


Hearst Autos Research , подготовленный независимо от редакции Car and Driver , содержит статьи об автомобилях и автомобильной промышленности, помогающие читателям сделать осознанный выбор при покупке.

Схема подключения 7-контактного прицепа Ford

Если вам нужна электрическая схема прицепа Ford 7 pin, вы можете найти ее в нескольких местах. Лучшее место, чтобы получить его на веб-сайте Ford. Вы также можете найти их в большинстве магазинов автозапчастей.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа

Если у вас старый автомобиль, вы можете найти схему в руководстве по эксплуатации.

Если вы ищете электрическую схему прицепа Ford 7 pin, вы попали в нужное место. У нас есть вся информация, необходимая для быстрого запуска вашего прицепа. Независимо от того, перевозите ли вы небольшой груз или большой, ваша электрическая схема прицепа Ford с 7 контактами поможет убедиться, что все подключено правильно.

Вы сможете уверенно буксировать, зная, что ваша электрическая система работает должным образом. Так что не ждите больше, получите необходимую информацию и отправляйтесь в путь!

[+Подробности] Схема подключения 7-контактного прицепа Ford – откройте для себя наше полное руководство!

Как подключить 7-контактный разъем прицепа Ford?

Если вы хотите подключить 7-контактный штекер прицепа к вашему Ford, убедитесь, что у вас есть все необходимые инструменты и материалы.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа Вам понадобится отвертка, кусачки для зачистки проводов и изолента. Вам также понадобится 7-контактный разъем для прицепа (очевидно).

Во-первых, вам нужно найти 7-контактный штекер прицепа на вашем Ford. Он должен располагаться возле сцепки. Найдя его, используйте отвертку, чтобы снять крышку.

Затем возьмите инструменты для зачистки проводов и очистите каждый провод примерно на полдюйма от изоляции. Будьте осторожны, чтобы не порезать ни один из проводов. Теперь пора приступить к подключению проводов.

Цвета проводов будут соответствовать различным функциям: Черный – Земля Белый — фонари заднего хода

Коричневый — ходовые огни/задние фонари Желтый — левый указатель поворота/стоп-сигнал Зеленый — сигнал правого поворота/стоп-сигнал

Красный — стоп-сигналы/задние фонари (может также использоваться для вспомогательного питания) После того, как вы подключили все провода, используйте изоленту, чтобы закрепить их на месте.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа Убедитесь, что нет оголенных проводов.

После этого замените крышку на 7-контактный штекер прицепа, и все готово!

Все ли 7-контактные разъемы прицепа подключены одинаково?

Большинство 7-контактных разъемов прицепа подключаются в соответствии со следующим стандартом: Сторона прицепа Сторона автомобиля 1. Масса 4.

Правый поворот/стоп-сигнал 2. Левый поворотник/стоп-сигнал 5. Правый задний фонарь

3. Задние фонари 6. Электрические тормоза

Провод какого цвета куда идет на 7-контактной вилке прицепа?

Если вы планируете подключить 7-контактную вилку для прицепа, вам нужно знать, какие цвета соответствуют каким функциям. Вот краткое изложение: Первый провод обычно заземляется и бывает черным или коричневым.

Второй провод для задних фонарей, красный. Третий провод предназначен для левого указателя поворота и стоп-сигнала и будет желтым. Четвертый провод предназначен для правого указателя поворота и стоп-сигнала и будет зеленого цвета.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа

Пятый провод обычно предназначен для резервного освещения и будет белого цвета. Шестой провод обычно используется для электрических тормозов и будет синим. Наконец, седьмой провод может использоваться либо для центрального габаритного огня, либо для вспомогательного питания, и обычно он коричневого или черного цвета.

Как всегда, при работе с электропроводкой важно проконсультироваться с руководством по эксплуатации вашего автомобиля или обратиться к профессиональному механику, прежде чем выполнять какие-либо соединения.

Как подключить 4-контактный разъем прицепа к 7-контактному разъему?

Если вы хотите буксировать прицеп с помощью легкового или грузового автомобиля, вам понадобится исправный разъем для прицепа. К сожалению, не все автомобили оснащены установленным на заводе разъемом для прицепа. И даже если в вашем автомобиле установлен разъем для прицепа, установленный на заводе, он может не соответствовать вашим потребностям.

Например, вам может потребоваться перейти с 4-контактного разъема прицепа на 7-контактный разъем, чтобы вы могли воспользоваться всеми функциями, предлагаемыми современными прицепами.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа К счастью, подключить 4-контактный разъем прицепа к 7-контактному разъему относительно легко. Первое, что вам нужно сделать, это приобрести 7-контактный адаптер, который подойдет к вашему 4-контактному разъему.

Если у вас есть адаптер, просто подключите его к 4-контактному разъему, а затем подключите другой конец адаптера к 7-контактному разъему. Вот и все!

Кредит: www.amazon.com

Заключение

Если вы ищете схему подключения прицепа Ford с 7 контактами, вам повезло. Есть несколько мест, где вы можете найти их в Интернете, и их легко найти. В первую очередь нужно искать на сайте Ford.

Схемы можно найти в разделе «Обслуживание клиентов». Просто выберите год своей модели, а затем прокрутите вниз до раздела «Электропроводка прицепа». Еще одно хорошее место для поиска — Amazon.com.

У них есть много разных диаграмм, и они обычно довольно дешевы. Просто введите в поиск «Схема подключения прицепа Ford 7 pin», и вы увидите множество вариантов.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа Наконец, если вы все еще не можете найти то, что ищете, попробуйте выполнить поиск в Google.

Существует множество веб-сайтов, на которых доступны эти диаграммы, поэтому не составит труда найти тот, который соответствует вашим потребностям.

Проводка прицепа | Соединитель прицепа

Год…

Марка…

Модель…

посмотреть как

Шоу 12 элементов на странице24 элемента на странице36 элементов на странице48 элементов на странице60 элементов на странице72 элемента на странице84 элемента на странице96 элемента на странице

Сортировать по Избранные товарыСамые новые товарыЛучшие продажиОт A до ZZ до ABПо обзоруЦена: по возрастаниюЦена: по убыванию

  • Курт Производство

    Проводка Curt Custom RV

    Сравнивать

    67,95 $

    Буксировка автомобиля за домом на колесах — отличный способ испытать больше приключений во время поездок по пересеченной местности.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа Независимо от того, буксируете ли вы компактный автомобиль или полноразмерный грузовик, у CURT есть идеальное решение, которое поможет вам довести дело до конца! CURT буксировщик RV…

    Выберите параметры

  • Курт Производство

    Curt 4-контактный плоский адаптер для подсветки номерного знака

    Сравнивать

    16,95 $

    Существует несколько различных типов разъемов, используемых для подачи питания от электрической системы тягача к системе электропроводки прицепа. Некоторым прицепам требуется только самое необходимое: ходовые огни, стоп-сигналы и сигналы поворота, а другим требуется…

    Выберите параметры

  • Курт Производство

    Сигнал заднего хода Curt Truck для 7-ходового отвала RV (упаковка…

    Сравнивать

    37,95 $

    Существует несколько различных типов разъемов, используемых для подачи питания от электрической системы тягача к системе электропроводки прицепа.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа Некоторым прицепам требуется только самое необходимое: ходовые огни, стоп-сигналы и сигналы поворота, а другим требуется…

    Выберите параметры

  • Курт Производство

    Адаптер Curt с сигнализацией (7-ходовой RV Blade на 6-ходовой R…

    Сравнивать

    36,95 $

    Существует несколько различных типов разъемов, используемых для подачи питания от электрической системы тягача к системе электропроводки прицепа. Некоторым прицепам требуется только самое необходимое: ходовые огни, стоп-сигналы и сигналы поворота, а другим требуется…

    Выберите параметры

  • Курт Производство

    Адаптер Curt с резервной сигнализацией (7-Way Blade Veh Veh…

    Сравнивать

    32,95 $

    Существует несколько различных типов разъемов, используемых для подачи питания от электрической системы тягача к системе электропроводки прицепа.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа Некоторым прицепам требуется только самое необходимое: ходовые огни, стоп-сигналы и сигналы поворота, а другим требуется…

    Выберите параметры

  • Курт Производство

    Адаптер Curt с резервной сигнализацией (7-Way Blade Veh Veh…

    Сравнивать

    31,95 $

    Существует несколько различных типов разъемов, используемых для подачи питания от электрической системы тягача к системе электропроводки прицепа. Некоторым прицепам требуется только самое необходимое: ходовые огни, стоп-сигналы и сигналы поворота, а другим требуется…

    Выберите параметры

  • Курт Производство

    Адаптер Curt с сигнализацией (7-ходовой RV Blade на 6-ходовой R…

    Сравнивать

    36,95 $

    Существует несколько различных типов разъемов, используемых для подачи питания от электрической системы тягача к системе электропроводки прицепа.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа Некоторым прицепам требуется только самое необходимое: ходовые огни, стоп-сигналы и сигналы поворота, а другим требуется…

    Выберите параметры

  • Курт Производство

    Электрический адаптер Curt с тестером (4-ходовой плоский адаптер)

    Сравнивать

    47,95 $

    Существует несколько различных типов разъемов, используемых для подачи питания от электрической системы тягача к системе электропроводки прицепа. Некоторым прицепам требуется только самое необходимое: ходовые огни, стоп-сигналы и сигналы поворота, а другим требуется…

    Выберите параметры

  • Курт Производство

    Электрический адаптер Curt с двумя выходами и тестером (A…

    Сравнивать

    53,95 $

    Существует несколько различных типов разъемов, используемых для подачи питания от электрической системы тягача к системе электропроводки прицепа.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа Некоторым прицепам требуется только самое необходимое: ходовые огни, стоп-сигналы и сигналы поворота, а другим требуется…

    Выберите параметры

  • Курт Производство

    Электрический адаптер Curt (6-сторонний круглый автомобиль на 7-…

    Сравнивать

    42,95 $

    Существует несколько различных типов разъемов, используемых для подачи питания от электрической системы тягача к системе электропроводки прицепа. Некоторым прицепам требуется только самое необходимое: ходовые огни, стоп-сигналы и сигналы поворота, а другим требуется…

    Выберите параметры

  • Курт Производство

    Электрический адаптер Curt (7-Way RV на 6-Round Trail…

    Сравнивать

    24,95 $

    Существует несколько различных типов разъемов, используемых для подачи питания от электрической системы тягача к системе электропроводки прицепа.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа Некоторым прицепам требуется только самое необходимое: ходовые огни, стоп-сигналы и сигналы поворота, а другим требуется…

    Выберите параметры

  • Курт Производство

    Электрический адаптер Curt (от 7-ходового лезвия RV до 6-ходового R…

    Сравнивать

    21,95 $

    Существует несколько различных типов разъемов, используемых для подачи питания от электрической системы тягача к системе электропроводки прицепа. Некоторым прицепам требуется только самое необходимое: ходовые огни, стоп-сигналы и сигналы поворота, а другим требуется…

    Выберите параметры

  • Курт Производство

    Электрический адаптер Curt с тестером (4-ходовой плоский адаптер)

    Сравнивать

    42,95 $

    Существует несколько различных типов разъемов, используемых для подачи питания от электрической системы тягача к системе электропроводки прицепа.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа Некоторым прицепам требуется только самое необходимое: ходовые огни, стоп-сигналы и сигналы поворота, а другим требуется…

    Выберите параметры

  • Курт Производство

    Электрический адаптер Curt с двумя выходами и тестером (A…

    Сравнивать

    46,95 $

    Существует несколько различных типов разъемов, используемых для подачи питания от электрической системы тягача к системе электропроводки прицепа. Некоторым прицепам требуется только самое необходимое: ходовые огни, стоп-сигналы и сигналы поворота, а другим требуется…

    Выберите параметры

  • Курт Производство

    Электрический адаптер Curt (6-ходовой круглый автомобиль на 4-…

    Сравнивать

    $19,95 — $20,95

    Существует несколько различных типов разъемов, используемых для подачи питания от электрической системы тягача к системе электропроводки прицепа.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа Некоторым прицепам требуется только самое необходимое: ходовые огни, стоп-сигналы и сигналы поворота, а другим требуется…

    Выберите параметры

  • Курт Производство

    Электрический адаптер Curt с двумя выходами (добавляет 6-контактный ро…

    Сравнивать

    41,95 $

    Существует несколько различных типов разъемов, используемых для подачи питания от электрической системы тягача к системе электропроводки прицепа. Некоторым прицепам требуется только самое необходимое: ходовые огни, стоп-сигналы и сигналы поворота, а другим требуется…

    Выберите параметры

  • Курт Производство

    Curt 4-контактный плоский адаптер освещения номерного знака (…

    Сравнивать

    18,95 $

    Существует несколько различных типов разъемов, используемых для подачи питания от электрической системы тягача к системе электропроводки прицепа.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа Некоторым прицепам требуется только самое необходимое: ходовые огни, стоп-сигналы и сигналы поворота, а другим требуется…

    Выберите параметры

  • Курт Производство

    Адаптер Curt (7-ходовой отвал RV на 6-ходовой круглый прицеп…

    Сравнивать

    21,95 $

    Существует несколько различных типов разъемов, используемых для подачи питания от электрической системы тягача к системе электропроводки прицепа. Некоторым прицепам требуется только самое необходимое: ходовые огни, стоп-сигналы и сигналы поворота, а другим требуется…

    Выберите параметры

  • Курт Производство

    Электрический адаптер Curt (автомобиль с 7-ходовым лезвием RV для…

    Сравнивать

    22,95 $

    Существует несколько различных типов разъемов, используемых для подачи питания от электрической системы тягача к системе электропроводки прицепа.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа Некоторым прицепам требуется только самое необходимое: ходовые огни, стоп-сигналы и сигналы поворота, а другим требуется…

    Выберите параметры

  • Курт Производство

    Электрический адаптер Curt (4-стороннее круглое транспортное средство на 4-…

    Сравнивать

    $19,95 — $20,95

    Существует несколько различных типов разъемов, используемых для подачи питания от электрической системы тягача к системе электропроводки прицепа. Некоторым прицепам требуется только самое необходимое: ходовые огни, стоп-сигналы и сигналы поворота, а другим требуется…

    Выберите параметры

  • Курт Производство

    Электрический адаптер Curt (4-стороннее круглое транспортное средство на 4-…

    Сравнивать

    $17,95 — $18,95

    Существует несколько различных типов разъемов, используемых для подачи питания от электрической системы тягача к системе электропроводки прицепа.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа Некоторым прицепам требуется только самое необходимое: ходовые огни, стоп-сигналы и сигналы поворота, а другим требуется…

    Выберите параметры

  • Курт Производство

    Электрический адаптер Curt с кронштейном (4-ходовой плоский V…

    Сравнивать

    37,95 $

    Существует несколько различных типов разъемов, используемых для подачи питания от электрической системы тягача к системе электропроводки прицепа. Некоторым прицепам требуется только самое необходимое: ходовые огни, стоп-сигналы и сигналы поворота, а другим требуется…

    Выберите параметры

  • Курт Производство

    Электрический адаптер Curt (4-Way Flat Vehicle to 6-W…

    Сравнивать

    35,95 $

    Существует несколько различных типов разъемов, используемых для подачи питания от электрической системы тягача к системе электропроводки прицепа.Электропроводка прицепа легкового автомобиля: Электропроводка прицепа

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
