Типы автомобильных домкратов. Назначение, конструкция и сферы применения

Типы автомобильных домкратов. Назначение, конструкция и сферы применения

Автомобильный домкрат — это специальный механизм, позволяющий производить текущий ремонт грузового или легкового автомобиля в тех случаях, когда данный ремонт должен проводиться без опоры автомобиля на колёса, а также смену колес непосредственно на месте поломки или остановки. Удобство современного домкрата — в его мобильности, малом весе, надежности и простоте обслуживания.

Наиболее часто домкратами пользуются водители легковых и грузовых автомобилей, автотранспортные предприятия (особенно их выездные бригады), автосервисы и шиномонтажи.


Основные характеристики

Грузоподъемность (обозначается в килограммах или тоннах) — максимальная масса груза, который может поднять домкрат.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Для определения того, подойдёт ли домкрат для подъёма данного автомобиля, необходимо, чтобы его грузоподъёмность была не ниже аналогичного показателя штатного домкрата или быть не ниже ½ полной массы автомобиля.

Опорная площадка — нижняя опорная часть домкрата. Она, как правило, больше верхней опорной части, чтобы обеспечить как можно меньшее удельное давление на опорную поверхность, и снабжается выступами-«шипами», чтобы предотвратить скольжение домкрата по опорной площадке.

Подхват — часть домкрата, предназначенная для упора в автомобиль или поднимаемый груз. На винтовых или реечных домкратах для старых моделей отечественных автомобилей представляет собой откидывающийся стержень, на других, как правило, жестко закрепленный кронштейн (подъемную пяту).

Минимальная (начальная) высота подхвата (Нmin) — наименьшее расстояние по вертикали от опорной площадки (дороги) до подхвата в его нижнем рабочем положении.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Начальная высота должна быть небольшой, для того чтобы домкрат вошел между опорной площадкой и элементами подвески или кузова.

Максимальная высота подъема (Нmax) — наибольшее расстояние по вертикали от опорной площадки до подхвата при поднятии груза на полную высоту. Недостаточная величина Нmax не позволит использовать домкрат для поднятия транспортных средств или прицепов, у которых места, предназначенные для установки домкрата, находятся на большой высоте. В случае нехватки высоты возможно использование проставочных подушек.

Максимальный рабочий ход домкрата (Lmax) — наибольшее перемещение подхвата по вертикали от нижнего до верхнего положения. Если рабочий ход недостаточен, домкрат может не «оторвать» колесо от дороги.

Существует несколько видов домкратов, которые классифицируются по типу конструкции:

  1. Винтовые домкраты
  2. Реечные домкраты
  3. Гидравлические домкраты
  4. Пневматические домкраты

1.

Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Винтовые домкраты
Винтовые домкраты

Винтовые автомобильные домкраты бывают двух видов — телескопические и ромбические. Винтовые домкраты пользуются популярностью у автолюбителей. При этом ромбические домкраты, грузоподъёмность которых варьируются от 0,5 т до 3 т, наиболее популярны у владельцев легковых автомобилей и часто входят в комплект штатного дорожного инструмента. Телескопические домкраты при грузоподъемности до 15 т незаменимы для автомобилей класса внедорожников и LCV различных видов.

Главная деталь винтового домкрата — это винт с шарнирнозакрепленной грузоопорной чашкой, приводимый во вращение рукояткой. Роль несущих элементов выполняют стальной корпус и винт. В зависимости от направления вращения рукоятки, винт поднимает или опускает подхватную площадку. Удержание груза в нужном положении происходит за счет торможения винта, что обеспечивает безопасность работы. Для горизонтального перемещения груза используется домкрат на салазках, снабженных винтом.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Грузоподъемность винтовых домкратов может достигать 15 тонн.

Основные преимущества винтовых домкратов:

  • значительный рабочий ход и высота подъема;
  • малый вес;
  • низкая цена.

Винтовой домкрат надежен в эксплуатации. Это обусловлено тем, что груз фиксирует трапецеидальная резьба, и при подъеме груза гайка вращается вхолостую. Кроме того, к достоинствам этих инструментов относят прочность и устойчивость, а также то, что они могут работать без дополнительных подставок.


2. Реечные домкраты

Основной деталью реечного домкрата является грузонесущая стальная рейка с опорной чашкой для груза. Важная особенность реечного домкрата — это низкое расположение подъемной площадки. Нижний конец рейки (лапа) имеет прямой угол для подъема грузов с низко расположенной опорной поверхностью. Поднятый на рейке груз удерживается стопорными устройствами.


Реечные домкраты

2.1. Рычажные

Рейка выдвигается качающимся приводным рычагом.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA

2.2. Зубчатые

В зубчатых домкратах приводной рычаг заменен на шестеренку, которая через редуктор вращается при помощи приводной рукоятки. Чтобы груз был надежно зафиксирован на определенной высоте и в нужном положении, одна из шестеренок снабжена стопорным механизмом — храповиком с «собачкой».

Реечные домкраты грузоподъемностью до 6 тонн имеют одноступенчатую передачу редуктора, от 6 до 15 тонн — двухступенчатую, свыше 15 тонн — трехступенчатую.

Такие домкраты можно использовать и в вертикальном и в горизонтальном положении, они удобны в эксплуатации, хорошо ремонтируются и являются универсальным средством для подъема и фиксации груза.


3. Гидравлические домкраты


Гидравлические домкраты

Гидравлические домкраты, как следует из названия, работают за счет создания давления жидкости. Основные несущие элементы: корпус, выдвигаемый поршень (плунжер) и рабочая жидкость (как правило, гидравлическое масло). Корпус может быть одновременно направляющим цилиндром для поршня и резервуаром для рабочей жидкости.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Усиление от приводной рукоятки передается через рычаг на нагнетающий насос. При движении вверх жидкость из резервуара подается в полость насоса, а при нажатии нагнетается в полость рабочего цилиндра, выдвигая плунжер. Обратному перетеканию жидкости препятствуют всасывающий и нагнетательный клапаны.

Для опускания груза открывается запорная игла перепускного клапана, и рабочая жидкость вытесняется из полости рабочего цилиндра обратно в резервуар.

К достоинствам гидравлических домкратов относятся:

  • высокая грузоподъемность — от 2 до 200 т;
  • жесткость конструкции;
  • устойчивость;
  • плавность хода;
  • компактность;
  • небольшое усилие на приводной рукоятке;
  • высокий КПД (75-80%).

К недостаткам можно отнести:

  • небольшую высоту подъема за один рабочий цикл;
  • сложность конструкции;
  • невозможно точно отрегулировать высоту опускания;
  • у таких домкратов могут произойти значительно более серьезные поломки, чем у механических подъемных устройств.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Поэтому они сложнее в ремонте.

Существует несколько видов гидравлических домкратов.

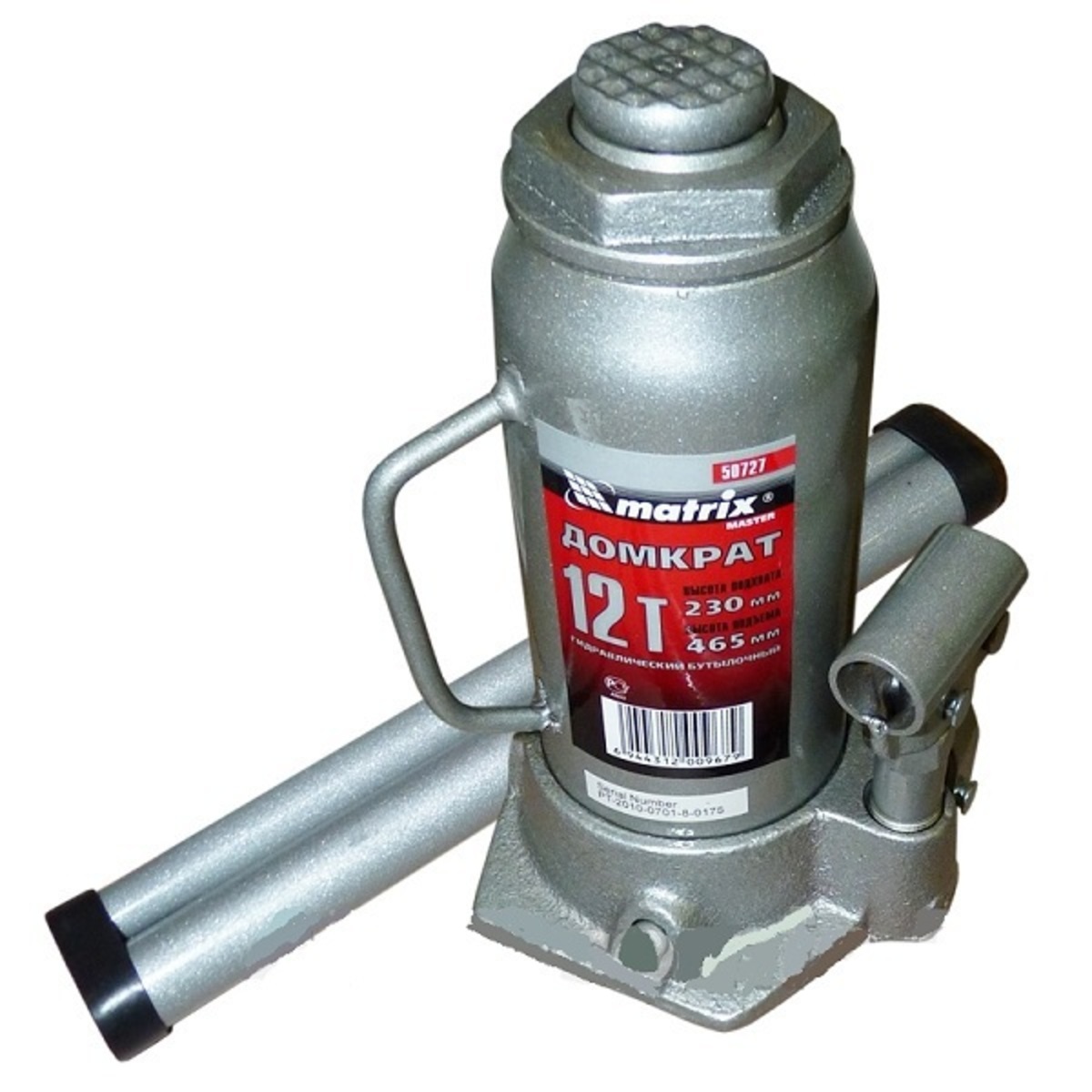

3.1. Классические бутылочные домкраты

Одним из самых универсальных и удобных видов является одноштоковый (или одноплунжерный) бутылочный домкрат. Часто такие домкраты входят в состав штатного дорожного инструмента грузовых автомобилей различных классов, от лёгкотоннажных коммерческих автомобилей до крупнотаннажных автопоездов, а также дорожно-сторительной техники. Такой домкрат можно использовать даже в качестве силового узла прессов трубогибов, труборезов и т.п.


Телескопические
домкраты

3.2. Телескопические (или двухплунжерные) домкраты

Отличается от одноштоковых лишь наличием телескопического штока. Такие домкраты позволяют поднимать груз на большую высоту, либо уменьшить высоту подхвата, сохранив при этом максимальную высоту подъёма.

Имеют грузоподъемность от 2 до 100 т и более. Корпус — это одновременно и направляющий цилиндр для плунжера, и резервуар для рабочей жидкости.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Подъемная пята у домкратов грузоподъемностью до 20 т находится в верхней части винта, ввернутого в плунжер. Это позволяет при необходимости, выворачивая винт, увеличить начальную высоту домкрата.

Существуют конструкции гидравлических домкратов, где для привода насоса используется электродвигатель, подключаемый к бортовой сети автомобиля, либо пневмопривод.

При выборе гидравлического бутылочного домкрата необходимо учитывать не только его грузоподъемность, но и высоты подхвата и подъема, так как рабочего хода при достаточной грузоподъемности может не хватить для поднятия автомобиля.

Гидравлические домкраты требуют контроля уровня жидкости, состояния и герметичности сальников.

При нечастом использовании таких домкратов рекомендуется при хранении не затягивать до конца запорный механизм. Их работа возможна только в вертикальном положении и только (как и любых гидравлических домкратов) для подъема, а не для длительного удерживания груза.


Подкатные домкраты

3.

Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA 3. Подкатные домкраты

Подкатные домкраты представляют собой низкий корпус на колесиках, из которого гидроцилиндром поднимается рычаг с подъемной пятой. Удобству работы способствуют съемные площадки, изменяющие высоты подхвата и подъема. Не следует забывать, что для работы с подкатным домкратом требуется ровная и твердая поверхность. Поэтому данный тип домкратов, как правило, применяется в автосервисах и шиномонтажных мастерских. Самыми распространёнными являются домкраты грузоподъёмностью от 2 до 5 тонн.


4. Пневматические домкраты


Пневматические домкраты

Пневматические домкраты незаменимы в случае небольшого зазора между опорой и грузом, при малых перемещениях, точном монтаже, если предстоит работа на рыхлом, неровном или болотистом грунте.

Пневматический домкрат представляет собой плоскую резинокордную оболочку из особой усиленной ткани, увеличивающуюся по высоте при подаче в неё сжатого воздуха (газа).

Грузоподъёмность пневмодомкрата определяется рабочим давлением в пневмоприводе.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Пневматические домкраты бывают нескольких типоразмеров и разной грузоподъемности, как правило, 3 – 4 – 5 тонн.

Главный недостаток пневматических домкратов — их высокая стоимость. На неё влияют относительная сложность конструкции, связанная в основном с герметизацией соединений, дорогостоящая технология изготовления герметичных оболочек и, наконец, небольшие промышленные партии выпуска.

Ключевые характеристики при выборе домкрата:

  1. Грузоподъемность — максимально возможная масса поднимаемого груза.
  2. Начальная высота подхвата — минимально возможное расстояние по вертикали между опорной поверхностью и опорной точкой механизма в нижнем рабочем положении.
  3. Высота подъема — предельное расстояние от опорной поверхности до максимальной рабочей точки, она должна позволять без труда снять любое колесо.
  4. Подхват — часть механизма, которая предназначена для упора в поднимаемый предмет.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Многие реечные и винтовые домкраты имеют подхват, выполненный в виде откидного стержня (такой способ крепления подходит не для всех автомобилей, что ограничивает его сферу применения), тогда как подхват гидравлических, ромбических и других моделей выполнен в виде жестко закрепленного кронштейна (подъемной пяты).
  5. Рабочий ход — перемещение подхвата по вертикали от нижнего до верхнего положения.
  6. Вес домкрата.

Правила безопасности при работе с домкратами

Работая с домкратами, необходимо соблюдать основные правила техники безопасности при работе с домкратами.

При замене колеса и при производстве ремонтных работ с поднятием и вывешиванием автомобиля требуется:

  • зафиксировать колеса с противоположной домкрату стороны в обоих направлениях, чтобы избежать откатки автомобиля и падения его с домкрата или подставки. Для этого можно использовать специальные башмаки;
  • после поднятия кузова на необходимую высоту, независимо от конструкции домкрата, установить под несущие элементы кузова (пороги, лонжероны, раму и т.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA д.) надежную подставку. Категорически запрещается работать под автомобилем, если он стоит только на домкрате!

Другие статьи

#Палец штанги реактивной

Палец штанги реактивной: прочная основа шарниров штанг

23.06.2021 | Статьи о запасных частях

В подвесках грузовых автомобилей, автобусов и другой техники предусмотрены элементы, компенсирующие реактивный момент — реактивные штанги. Соединение штанг с балками мостов и рамой осуществляется с помощью пальцев — об этих деталях, их типах и конструкции, а также о замене пальцев читайте в статье.

#Клапан МАЗ включения привода сцепления

Клапан МАЗ включения привода сцепления

16.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA 06.2021 | Статьи о запасных частях

Многие модели автомобилей МАЗ оснащаются приводом выключения сцепления с пневматическим усилителем, важную роль в работе которого играет клапан включения привода. Все о клапанах включения привода сцепления МАЗ, их типах и конструкции, а также о подборе, замене и ТО данной детали — узнайте из статьи.

необходимые свойства, популярные марки, рекомендации по замене

При ремонте автомобилей, оборудования, а также на строительных работах часто требуется поднять и удержать на определенной высоте какой-нибудь груз или тяжелую конструкцию.  Основным инструментом для решения таких задач является домкрат.

В силу универсальности использования, удобства применения и других достоинств широкое распространение получили гидравлические домкраты.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Как и любые инструменты, они должны проходить техническое обслуживание. Одной из важных операций при этом является доливка или замена рабочей жидкости.

Какое масло заливать в гидравлический домкрат?

Чтобы ответить на вопрос, рассмотрим принцип действия этого инструмента и определим те минимальные требования, которым должны отвечать рабочие жидкости.

Гидравлические домкраты

В основу действия гидравлического домкрата положен принцип механического и гидравлического рычага. Прикладывая малое усилие при большом перемещении ручки достигается высокое усилие на штоке при небольшом его ходе.

Простейшим видом гидравлического домкрата являются устройства бутылочного типа. Бывают также подкатные, зацепные, ромбовые, гибридные и другие виды домкратов.

Принцип действия

Рабочая жидкость в этих устройствах выполняет важную роль одного из конструктивных элементов. Кроме этого, она смазывает детали и защищает их от коррозии.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA

При движении ручки вверх гидравлическое масло для домкрата, находящееся внутри устройства, поступает в полость плунжерного насоса. Клапан, разделяющий насос и шток, в этот момент закрыт. При движении ручки вниз масло из полости насоса поступает в полость штока и выталкивает его вверх. При этом действует закон сообщающихся сосудов. Для опускания штока достаточно открыть перепускной вентиль.

Преимущества и недостатки

От других домкратов гидравлические отличаются целым набором качеств:

  • Высокая грузоподъемность
  • Достаточно приложения небольших усилий для работы
  • Высокий КПД
  • Плавность хода
  • Простота обслуживания

Из минусов данных устройств можно выделить основные – относительно небольшая высота подъема и невозможность контролировать величину перемещения при опускании груза. Кроме того, высота распространенных устройств бутылочного типа не позволяет завести их под днище некоторых легковых автомобилей, чтобы, например, сменить колесо.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA

Главные требования к маслу для гидравлического домкрата

Каким требованиям должны отвечать масла для гидравлических домкратов?

В качестве рабочих жидкостей можно использовать составы различных типов. Они могут быть изготовлены на основе минерального или синтетического сырья, иметь различную вязкость, включать разнообразные комбинации присадок.

Однако есть определенный набор требований, которым эти жидкости должны отвечать в обязательном порядке:

  • Составы для заливки должны иметь хорошую фильтруемость и низкую вспениваемость. Воздух, попадающий в систему в виде пузырьков в масле, препятствует нормальной работе механизма, снижает высоту подъема и может привести к созданию травмоопасных ситуаций

  • Домкраты чаще всего работают в условиях воздействия влаги, пыли, грязи. Чтобы работоспособность этих устройств сохранялась на протяжении долгого времени, их детали должны быть надежно защищены от образования коррозии.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Таким образом, заливаемое масло должно обладать хорошими антикоррозионными свойствами

  • Вязкость и индекс вязкости рабочей жидкости должны быть подобраны в зависимости от условий эксплуатации. Масла с низким индексом вязкости, загустевая в условиях отрицательных температур, сделают работу с домкратом сложной или невозможной. Жидкости с малой вязкостью, напротив, не обеспечат достаточных смазывающих и герметизирующих функций

  • Еще одно требование к жидкости для заливки диктуется спецификой конструкции устройства. Резина, из которой изготовлены уплотнения, может оказаться нестойкой к некоторым составам. Такие детали быстро разрушатся, что станет причиной выхода из строя всего механизма. Поэтому заливать в него можно лишь те масла, которые совместимы с материалами резиновых уплотнений

Что не нужно заливать в домкрат?

Рассмотрим возможность и последствия заливки в домкрат различных составов.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA

Чисто теоретически, устройство будет работать, даже если внутрь залить обычную воду. При этом на поверхности деталей будет интенсивно развиваться коррозия, которая быстро выведет механизм из строя.

Еще одно популярное заблуждение – о возможности применения тормозных жидкостей. В домкратах их применять нельзя!

В силу высокой гигроскопичности они накапливают в себе влагу, которая будет вызывать коррозию на деталях.

Рекомендуемые марки масел

В качестве рабочих жидкостей успешно применяют веретенное масло И20А, обычные индустриальные масла марок ВМГЗ, И12А. Марки И30А, И40А или И50А имеют более высокую вязкость, поэтому будут эффективны только в теплое время года для отдельных моделей устройств.

Однако лучше всего заливать все-таки специальные гидравлические жидкости невысокой вязкости – в них в оптимальном соотношении реализованы те функции и свойства, которые отвечают всем предъявляемым требованиям.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA

Как правильно залить масло в домкрат

Перед полной заменой или заливкой масла старую жидкость рекомендуется слить, а домкрат разобрать и очистить его детали от образовавшихся отложений и грязи. Осмотрите резиновые элементы на предмет износа и повреждений. При необходимости замените их.

В ходе очистки особенно бережного отношения к себе требуют клапаны. Без необходимости не стоит их разбирать, чтобы не потерять или не повредить мелкие детали – пружины и шарики.

После очистки соберите домкрат и опустите его шток до упора. Для этого поверните против часовой стрелки головку выпускного клапана и приложите на шток некоторое усилие.

В верхней части корпуса главного цилиндра находится заглушка заливного отверстия. Ее следует извлечь.

Мы уже определились, какую жидкость будем заливать в бутылочный домкрат, и какое масло гидравлический домкрат защитит наилучшим образом.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA

В заливное отверстие с помощью масленки или шприца подается гидравлическое масло. Следите за тем, чтобы в жидкости не было воздушных пузырьков – воздух в системе не дает домкрату правильно функционировать.

Уровень залитого масла должен немного (порядка 3-4 мм) не доходить до нижнего края заливного отверстия.

Установите на место заглушку (пробку) заливного отверстия. Прокачайте домкрат без нагрузки до упора и опустите шток вниз. Снимите заглушку и долейте масло до нужного уровня. Поставьте заглушку на место и несколько раз повторите операцию прокачивания. Это позволит удалить из системы попавший в нее воздух.

Рекомендации по замене масла

Перед заменой или доливкой рабочей жидкости внимательно изучите руководство по эксплуатации домкрата и следуйте изложенным в нем рекомендациям.

В гидравлические домкраты не рекомендуется заливать тормозную жидкость, а также алкоголесодержащие составы – они могут разрушать материал резиновых прокладок и сальников, используемых в конструкции устройства.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA

Заливать масло в домкрат следует небольшими порциями, следя за тем, чтобы в жидкости не образовывались воздушные пузырьки. После заправки необходимо стравить воздух, который все-таки попал внутрь вместе с маслом. Чтобы это сделать, необходимо несколько раз полностью накачать (поднять на максимум, а затем опустить). После этого заглушка плотно устанавливается в заливное отверстие.

Без особой необходимости не разбирайте обратные и блокирующие клапана. Пружины и шарики клапанов требуют особо бережного обращения.

Используйте для заливки в домкрат только специальные качественные составы. Экономия на качестве не только существенно сократит срок службы инструментов. Не предназначенные для гидравлических домкратов жидкости снижают безопасность эксплуатации этих устройств и становятся причиной возникновения аварийных ситуаций.

Своевременное обслуживание и применение качественного масла для гидравлического домкрата обеспечат длительный ресурс его работы.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA

Какой домкрат лучше для легкового автомобиля ваз

Я много лет работаю в индустрии инструментов. Больше 10 лет езжу по миру, смотрю как, что и где делается, какие бывают заводы, технологии и так далее.
Часто вижу как люди выбирают инструмент, спрашивают друг у друга советы, как и что выбрать, кто чем пользовался и на что обратить внимание.

Сегодня мне бы хотелось поговорить о домкратах.

Типы домкратов: механические, пневматические и гидравлические. И сегодня я рассмотрю тему гидравлических домкратов:

Гидравлические домкраты бывают разных типов и видов. Основные два вида, которые используются чаще всего — это подкатные и бутылочные.

Бутылочный домкрат — отличный способ поднять груз. Грузоподъемность таких домкратов как правило у разных фирм в стандарте идет от 2 до 50 т. Но есть и более мощные домкраты до 100 т и более.
При выборе такого домкрата надо обратить внимание на несколько вещей:
— технические характеристики — грузоподъемность и минимальная и максимальная высота подъема.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA
Если с грузоподъемностью все более менее ясно (главное не забывать, что погрешность может быть около 10% и брать надо с запасом), то с высотами надо быть внимательным. Очень часто у домкратов есть регулировочный винт. То есть, например, смотрим этикетку, видим гордую надпись 180 — 345 мм, то надо помнить, что поднять за раз с 180 до 345 не получится, так как есть регулировочный винт, который, как правило, выкручивается на 60-80 мм

Обязательно надо посмотреть, есть ли перепускной клапан на домкрате. По нашему ГОСТ Р (номер не помню), указано, что наличие перепускного клапана обязательно. И если на домкрате такого нет, то сертификат для него просто купили.
Перепускной клапан домкрата — клапан, который сбрасывает излишнее давление масла, если попытаться перегрузить домкрат. Таким образом, если грузподъемность 3 т, то она и должна быть 3 т, больше такой домкрат поднимать не должен.

Но на нашем рынке встречается товар, который не отвечает таким требованиям. Использование такого домкрата может быть опасно для здоровья.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Если Вы попытаетесь поднять им вес более его грузподъемность, то случится может, что угодно, например масло выдавит через резинки и груз упадет, или погнется шток. Случаи бывали разные.

На перепускном клапане, как правило стоит пластиковая заглушка. И на нем написано "do not adjust". Что переводится как не регулировать. Этот клапан отрегулирован на заводе, и его регулировка может привести к поломке домкрата. На первой фотографии этот клапан расположен справа, от основного клапана.

Время на чтение: 6 минут

Домкрат — основное оборудование, которое должно быть в багажнике каждого автомобиля. Он незаменим в дальних поездках. Всегда в дороге можно неожиданно проколоть колесо. Без инструмента, который обеспечит свободный доступ к днищу автомобиля, не обойтись.

Огромный выбор инструментов заставляет задуматься, как выбрать домкрат для легкового автомобиля, какой из предложенных надежный.

Какой фирме лучше отдать предпочтение

Домкраты пользуются большим спросом среди владельцев автомобилей, поэтому на рынке представлен большой выбор продукции как российского, так и зарубежного производства.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Рейтинг по фирмам-производителям подобран с учетом наличия разветвленной сети точек реализации.

Рейтинг домкратов для автомобиля состоит из следующих компаний:

  • «Зубр ОВК» — это российская фирма, которая занимается производством сложного технического оборудования. Домкраты этого производителя просты в использовании, но надежны. Благодаря этому они пользуются большой популярностью у водителей.
  • Еще одним популярным российским производителем считается «Сорокин». Единственный минус — это высокая стоимость инструментов. Чаще всего ими пользуются крупные СТО. Кроме того, в их ассортименте можно найти редкие электрогидравлические модели.
  • Более 50 модификаций домкратов может предложить российская фирма Airline. Основным отличием от других производителей является наличие собственной разработки изготовления бутылочных гидродомкратов до 50 тонн.
  • Matrix — фирма, которая предлагает большой выбор реечных, подкатных и бутылочных моделей. Здесь найдут для себя необходимый инструмент как крупные СТО, так и автолюбители.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA
  • Autoprofi — российская компания, продающая автомобильную химию, инструменты для машин. Преимущество производителя заключается в приемлемых ценах.

Выбирая, какой лучше домкрат для кроссовера или джипа, можно ориентироваться на рейтинг этих фирм, зарекомендовавших себя на рынке высоким качеством инструментов.

Рейтинг и описание лучших автомобильных домкратов

Принимая решение, как выбрать домкрат, рекомендуется обращать внимание на отзывы. Важными факторами при выборе являются:

  • финансовая доступность;
  • легкость в эксплуатации;
  • жалобы на поломки.

Основываясь на эти данные, можно подобрать лучший домкрат для своего авто.

Лучшие винтовые модели

Винтовые ромбические домкраты — одни из самых популярных моделей на рынке автомобильной техники и инструментов. Это компактная и устойчивая конструкция. Основными преимуществами являются:

  • длительный срок эксплуатации, редкие поломки;
  • подъем машины производится в соответствии с вертикальной плоскостью.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA

При необходимости ремонт осуществляется очень быстро.

Если потребуется подбирать винтовой инструмент, рекомендуется остановить выбор на «Энкор 1 т 28580». Это устройство хорошо подойдет для владельцев небольших автомобилей. Он отличается низкой стоимостью, компактной конструкцией. Минусом считается маленькая грузоподъемность. Она достигает всего 1 тонну.

Энкор 1 т 28580

Лучшие реечные модели

Если необходимо поднять автомобиль на максимальную высоту, нужно подобрать реечный домкрат. Преимущество такого вида инструмента — возможность работы с большими весами.

На максимально допустимую высоту можно поднять автомобиль с помощью реечного домкрата 505175 Matrix. Грузоподъемность дает возможность использовать этот инструмент как для ремонта любого легкового автомобиля, так и для «Газели». Он оснащен прочной металлической конструкцией, которая поэтапно поднимает транспортное средство на высоту до 1000 мм.

Лучшие электрические модели

Электрические домкраты очень просты в использовании.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Их можно подключить к электрической или к бортовой сети автомобиля. Водитель устанавливает нужную высоту с помощью пульта управления. Недостатком такого устройства является высокая стоимость.

Лучшие надувные модели

Инструменты надувного типа обладают большим преимуществом — они позволяют поднять автомобиль с минимальным дорожным просветом. Устройство надувается при помощи выхлопных газов. У такого типа много преимуществ:

  • не требуется приложения физических усилий;
  • резиновый мешок можно расположить под автомобиль, который находится на любой высоте;
  • инструмент весит всего 2 кг и занимает очень мало места.

Надувное устройство

Популярна модель фирмы «Сорокин». Она укомплектована разветвителем, который дает возможность использовать ее при двух выхлопных трубах. Недостатком является высокая стоимость инструмента. Сам домкрат состоит из надувной подушки подъемника, шланга для соединения с трубой и двух ковриков.

Лучшие пневматические модели

В основе работы пневматического домкрата лежит сжатый воздух.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Но для того чтобы он правильно работал, необходим источник: газовый баллон, пневмосеть. Большим плюсом такого инструмента является то, что водителю не нужно прилагать никаких усилий. Чаще всего такие домкраты используются на СТО.

Лучшие подкатные модели

Гидравлические домкраты делятся на подкатные и бутылочные. Какой домкрат лучше: подкатной или бутылочный? Для ответа на этот вопрос нужно подробно рассмотреть их характеристики. Бутылочный домкрат поднимает груз до 50 тонн, но у него небольшая опора, из-за этого инструмент может быть неустойчивым. При подъеме автомобиля такой домкрат немного смещается.

В отличие от бутылочного подкатной домкрат заезжает под автомобиль и нагрузка всегда при этом будет вертикальной. Самыми популярными считаются маленькие напольные модели. Они доступны по цене и часто приобретаются автомобилистами для ремонта авто своими силами.

К плюсам использования подкатного домкрата относятся:

  • легкость в использовании;
  • маленькая высота подхвата;
  • жесткая конструкция, которая обеспечивает безопасность.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA

К лучшим подкатным домкратам относится КRAFTKT 820002. Основная положительная сторона — низкая стоимость. Его удобно использовать как для легковых машин, так и для внедорожников. Он может поднять транспортное средство до 380 миллиметров.

КRAFTKT 820002

На что обратить внимание при покупке домкрата

Выбор домкрата усложняется большим ассортиментом на рынке. При покупке рекомендуется обращать внимание на следующие параметры:

  • Грузоподъемость — многие эксперты считают этот параметр ключевым при выборе. Чтобы не ошибиться, нужно посмотреть в техническом паспорте вес авто, только после этого заниматься подбором инструмента. Сверху к указанной массе необходимо прибавить 300 кг. В итоге получится идеальный параметр веса. Если у домкрата максимально допустимая масса будет ниже, чем весит транспортное средство, то инструмент быстро выйдет из строя. Кроме того, это может привести к повреждению автомобиля при падении.
  • Второй критерий, по которому нужно осуществлять покупку, — максимальная высота подъема.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Для замены колеса необходимо поднять транспортное средство на 50 сантиметров от поверхности. Более высоко сможет осуществить подъем только реечный инструмент.
  • Тип привода — он выбирается в зависимости от автомобиля и целей использования. Например, для станций технического обслуживания приобретаются пневматические модели.
  • Высота подхвата — этот параметр очень важен в том случае, если речь идет о легковых автомобилях с низким подъемом.

Ориентируясь на данные пункты, можно легко установить, какой домкрат лучше для легкового автомобиля. На цену рекомендуется смотреть в последнюю очередь, так как куда важнее надежность инструмента и его характеристики. Подбор домкрата по параметрам поможет приобрести инструмент, который будет служить длительное время надежно и безопасно.

Что делать, если в пути пробило колесо? Как избавиться от трудностей, когда машина застряла в грязи? Как поступить, если нужно вытащить авто, попавшее одним колесом в люк? Множество неопытных автолюбителей знает только единственный ответ на эти вопросы, а именно: вызывать эвакуатор.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Однако обычный домкрат для легкового автомобиля способен избавить от множества затруднений.

Главное, подобрать для себя такой тип устройства, который будет удобен и, прежде всего – подойдет к конкретной марке машины.

Немного об использовании подъемных механизмов

Домкрат для автомобиля всегда входит, так сказать, в комплектацию машины. Сегодня производители сразу предлагают достаточно удачные модели. Но, главное – автомобиль и подъемник буквально соответствуют друг другу. Предусмотрены опорные площадки или проушины для удобства оперирования машиной и недопущения повреждений ее конструкции.

А поэтому ответ на вопрос, какой домкрат лучше для легкового автомобиля, не будет полным без рассмотрения разновидностей подобных устройств и некоторых признаков, что для автомобиля рекомендуется именно такой подъемник.

Винтовые приспособления

Всем владельцам или людям, знакомым с советским автопромом, известны и винтовые подъемные механизмы.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Ими комплектовались модели ВАЗ всех модификаций на протяжении долгих лет. Такой домкрат для автомобиля прост и надежен, однако, его использование имеет и недостатки.

Если начинать с достоинств, то они выглядят так:

  • устройство компактное, легкое, простое в использовании – для поднятия машины достаточно крутить ручку;
  • от водителя не потребуется больших усилий;
  • для установки подъемника на корпусе автомобиля есть специальные проушины;
  • высота поднятия машины может быть значительной.

Основным недостатком винтовых приспособлений является их неустойчивость. Площадь опоры мала, а конструкция корпуса не предусматривает монтажа дополнительных поддерживающих устройств. Поэтому незначительное движение автомобиля способно «сбить» домкрат, что может привести к неприятным последствиям. Кроме того, проушины на корпусе машины забиваются грязью, обледеневают, металл гниет.

Несмотря на то что такой домкрат для автомобиля морально устарел, устройствами винтовой конструкции комплектуются многие иномарки.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Речь идет о моделях откровенно бюджетной категории либо «древних» годов выпуска. Конструкторы частично решили проблему заледеневших или забитых грязью проушин, закрывая их лючками.

Реечные приспособления

Если не знаете, как выбрать домкрат, который сможет решать самый широкий спектр задач – стоит обратить внимание на реечный тип устройства. Принцип работы такого подъемника основан на движении рейки с отверстиями, усилие на которую передается с помощью рычага и шестеренчатого редуктора.

Реечный механизм позволяет:

  • поднимать автомобиль большой массы;
  • для работы не требуется специальных проушин;
  • машину можно поднять в разных точках.

Домкрат реечного типа также имеет малую опорную площадку, поэтому неустойчив. Этот недостаток усугубляется близким расположением силовой рейки к корпусу, поэтому, если автомобиль потеряет устойчивость, легко получить царапины краски или разрывы металла.

Минус малой опорной площадки компенсируется – многие производители предлагают модели домкратов с возможностью установки дополнительных поддерживающих устройств.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Реечная конструкция популярна, поскольку:

  • позволяет не только поднимать автомобиль, но и двигать его вперед, назад, а при определенных условиях и в стороны;
  • с помощью такого домкрата, имея сноровку, можно вытащить машину за буксирное приспособление;
  • сегодня множество производителей предлагает реечные подъемники, способные оперировать массами автомобилей до 4 тонн.

Гидравлика с вертикальным ходом

Гидравлический домкрат для легковушек очень популярен. К его несомненным достоинствам относятся:

  • компактность;
  • малое усилие на приводной рукоятке;
  • способность справляться с большой массой автомобиля.

Сегодня такой подъемник для автомобиля предпочитает множество водителей. Работать с ним очень просто. Устройство устанавливается под корпус, движение рукоятки передает усилие на подъемный поршень. При этом вся конструкция располагается снизу, нет выступающих частей, посему даже при потере равновесия машины нет опасности ненужных повреждений.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA

К недостаткам, которые имеет гидравлический домкрат для легковушки, можно отнести небольшую опорную площадь, а главное – малую высоту подъема. Однако подкладки разного рода позволяют достаточно легко нейтрализовать минусы конструкции.

Винтовые домкраты ромбического и рычажного типа

Продолжением технологии винтового подъемного приспособления является ромбическая конструкция. Здесь используется несколько другой принцип: при закручивании силового винта двигаются части домкрата, в результате чего изменяется его геометрия и производится подъем автомобиля.

В ромбических приспособлениях усилие направлено четко вертикально, устройство не испытывает никаких боковых нагрузок. На сегодня такая модель весьма популярна. Конструкция проста, имеет минимум деталей, уровень надежности очень высок. Домкрат расположен под корпусом, шанс его опрокидывания небольшой, вероятность повреждения внешних плоскостей автомобиля при этом отсутствует.

В рычажно-винтовых домкратах мала площадь опоры, также при закручивании винта присутствует боковая нагрузка на конструкцию.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Хотя такой подъемник тоже находится под корпусом и исключает повреждение внешних поверхностей, шанс «срыва» у данной конструкции гораздо выше в сравнении с ромбической.

Электропривод и наддув

Сегодня промышленность предлагает водителям тратить меньше усилий для получения требуемого результата – подъема автомобиля. Однако существующие решения популярны скорее в автомастерских, нежели среди среднестатистических автовладельцев.

Электрический домкрат на сегодня предлагается в следующих вариантах исполнения:

  • использующий сжатый воздух для наполнения подушки;
  • применяющий гидравлику;
  • построенный на комбинированном принципе.

Электрический домкрат предлагает высокую скорость подъема, на этом его преимущества для рядового потребителя заканчиваются. К недостаткам можно отнести необходимость обеспечения питания, что при разряженном аккумуляторе может стать проблемой. Вдобавок габариты и масса устройства и вспомогательных установок достаточно велики.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA

К конструкторским удачам такого вида домкратов можно отнести пневматический подъемник, который использует энергию выхлопных газов. Он представляет собой подушку с преобразователем давления, которая надувается и поднимает машину. Однако такое устройство подбирается по рекомендациям производителя автомобиля, так как недостаточно мощный двигатель не способен создать давление для эффективной работы подъемника.

Домкраты, рассчитанные на применение в условиях мастерской

Если все, перечисленные выше, домкраты позволяют легко их использовать в условии бездорожья или на обочине, то отдельные конструкции подъемников требуют наличия очень жесткого основания под автомобилем. Желательно — бетонного пола, в который не будут погружаться опорные элементы конструкции. Среди таких домкратов:

  • гидравлические и пневматические подкатного типа. Как следует из названия, во время работы подъемника его опорная площадка двигается;
  • ножничные механические домкраты. В ходе поднятия две части устройства перемещаются по типу лезвий ножниц, при этом опорная площадка продвигается.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA

Применение таких конструкций вне мастерской всегда связано с трудностями. Вследствие этого у рядовых автолюбителей данные типы домкратов не пользуются популярностью.

Рейтинг гидравлических домкратов для легкового автомобиля

Рейтинг гидравлических домкратов

В данной статье будет представлен рейтинг гидравлических домкратов для легкового автомобиля с указанием некоторых особенностей каждого из видов. Абсолютно все автовладельцы знают, никакой ремонт не возможен без вспомогательного ремонтного оборудования. И одним из таких является домкрат. Это устройство, которое позволяет поднять многотонный автомобиль массой от 2 тонн на высоту, достаточную для выполнения любых ремонтных работ. Учитывая, что падение машины чревато серьезными последствиями, то очень важно правильно выбрать данный атрибут мастерской.

Разновидности домкратов

В продаже имеется несколько видов гидравлических домкратов для легковых автомобилей, которые различаются между собой устройством и принципом действия.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Модели, работающие за счет давления масла, обладают большей удерживающей и подъемной силой, поэтому они бывают и на большие массы авто. В частности, можно выделить отдельной категорией модели с грузоподъемностью до 16 тонн.

В продаже представлены следующие модели подъемных механизмов:

  • ромбические, исключительно с механическим приводом, они также называются реечными;
  • ромбические с электрическим приводом, тоже реечный;
  • гидравлический поршневой, бутылочный;
  • гидравлический поршневой рычажного типа, подкатный;
  • винтовой;
  • надувной домкрат с накачкой выхлопными газами.

Ромбические или реечные домкраты

Самыми популярными являются ромбические. Это механическая конструкция, состоящая из двух частей, соединенных на шарнирах. Имеет 4 подвижных рычага, соединенных шарнирным способом. Сверху имеется опорная площадка, снизу – упорная стойка. Поперек располагается винт с ручкой или без нее, тогда имеется хвостовик для подключения гайковерта.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA

Рейтинг гидравлических домкратов

Лучшим ромбическим домкратом является самая простая модель. Чем меньше дополнительных устройств, тем проще. Но далеко не всегда каждый производитель предлагает действительно качественное изделие. Это свойство можно определить из внешнего вида. Обращая внимание именно на домкрат ромбический 2 т, какой лучше выбрать, сказать сходу сложно. Необходимо сверить характеристики нескольких модификаций:

Ромбический домкрат марки Autoprofi. Это внешне довольно мощная и сильная модель подъемного устройства, которая предлагается в красном цвете. Имеет увеличенный в диаметре вал и заниженную подставку. При подъеме авто до 3 т с таким механизмом явно ничего не произойдет. На винте имеется проушина для его вращения любым подручным средством.

Ромбические с электрическим приводом.  Одной из самых популярных марок таких устройств является Varta.  Производитель предлагает несколько модификаций агрегатов для подъема автомобилей массой 2 и более тонны.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA В нем имеется мощный мотор 250 Вт, который вращает вал червячного типа. Для удобства управления предусмотрен выносной пульт с двумя кнопками. Питание подключается к прикуривателю.

Рейтинг гидравлических домкратов

В ТОП лучших реечных домкратов входят следующие модели:

  • SKYWAY S01803005;
  • MATRIX 505155;
  • Inforce 08-08-03.

Полезно и интересно :Быдло на трассе – ха, хотели денег «поиметь», но я же не «лошок» какой-то

Гидравлический поршневой или бутылочный Рейтинг гидравлических домкратов

Часто выбор домкрата для легкового автомобиля у многих автовладельцев падает именно на поршневые модели. Они представляют собой бочонки с двумя поршнями. Одним выполняется нагнетание давление в рабочий цилиндр. Второй выдвигая шток, поднимает груз. Для опускания такого домкрат имеется спускной винт. Он расположен внизу у основания агрегата. Выкручивается для стравливания давления из рабочего цилиндра.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Имеет также выкручивающийся шток из центрального стержня. Применяется эта функция обычно в момент установки домкрата под раму автомобиля. Имеет небольшую по размеру опорную площадку. Рекомендуется возить с собой прочные подкладки.

В числе лучших бутылочных домкратов присутствуют такие модели, как:

  • STAYER RED FORCE 43160-12 z01;
  • ЗУБР 43060-6;
  • OMBRA OHT 108.

Гидравлический подкатный Рейтинг гидравлических домкратов

Многие автовладельцы задают вопрос, как выбрать подкатный домкрат для легкового автомобиля, потому что считают эту модификацию самой удобной. Отчасти это именно так. Недаром в профессиональных автомастерских пользуются именно подобными типами. Мощная гидравлика способна поднимать массу до 16 тонн, но в продаже имеются разные по силовой способности модели.  Представляют собой устройство, содержащее гидравлический цилиндр и рычажный механизм с опорной площадкой. Для подъема и опускания автомобиля в комплекте имеется рукоятка.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA

В рейтинг домкратов для автомобиля подкатного типа с лучшими характеристиками входят следующие модели:

  • KRAFT KT 820002;
  • AUTOPROFI DP-20K;
  • MATRIX 51020.

Полезно и интересно :5 самых популярных бюджетных автомобилей в России: достоинства и недостатки

Выбирая из категории подкатный домкрат 3 тонны, какой лучше, сложно определить. Необходимо сравнивать несколько моделей. Каждый производитель предлагает качественное изделие с привлекательными характеристиками. Так или иначе, выбор всегда сводится к сравнению следующих характеристик:

  1. Грузоподъемность. В продаже имеются устройства в широком ассортименте по массе поднимаемого авто. Для легковых используются модели до 2 тонн, для внедорожников – до 3 тонн, для микроавтобусов – до 5 тонн и так далее.
  2. Высота подхвата. Это и есть тот самый выкручивающийся шток с опорной подошвой или площадкой. Как правило, он позволяет удлинить высоту подъема до 25 мм, но его предназначение – удобная подстановка под днище машины.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Обязательно используется подкладка, потому что площадь поверхности опорной пятки слишком мала.
  3. Общая высота подъема. Она определяется длиной выдвижного штока, выкручивающегося винта или габаритов реек в зависимости от модели.

Какой домкрат выбрать для легкового автомобиля, необходимо решить не только по физическим характеристикам. Также учитывайте особенности его конструкции и толщину важных деталей, потому как от этого напрямую зависит безопасность эксплуатации данного оборудования.

Какой автомобильный домкрат лучше выбрать: гидравлический, пневматический, электрический

Домкрат – это бортовой инструмент нужный для поднятия груза на определенную высоту. Ситуации, в которых требуется домкрат, возникают очень часто, поэтому он всегда должен быть под рукой. Многие автомобилисты не уделяют должного внимания при его выборе, некоторых вполне устраивает штатное устройство, входящее в комплектацию транспортного средства. На самом деле агрегат заслуживает большего внимания, и экономить на его покупке не стоит.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA

Сегодня выбрать подходящий к вашему авто домкрат крайне сложно — это раньше автолюбители не испытывали затруднений в вопросе выбора, потому что было всего три вида. На данный момент авторынки переполнены разнообразными моделями отечественных и зарубежных компаний, каждый производитель выдвигает свои модели с индивидуальными характеристиками, преимуществами и особенностями конструкции.

Установленный домкрат

Чтобы понять, какое устройство нужно именно для вашего ТС и не переплатить, разобьем домкраты на категории:

  1. Компактные, механические.
  2. Устойчивые или гидравлические домкраты.
  3. Профессиональные, пневматические, используются в сервисах по обслуживанию автомобилей. Сюда относятся гидравлические и подкатные. Данные устройства устойчивы и отличаются большой грузоподъёмностью, хотя сами не увесистые.

Прежде чем ответить какой автомобильный домкрат лучше выбрать, ознакомимся подробнее с разновидностями устройств:

Подъемные механизмы пневматического типа

Пневматический автомобильный домкрат являет собой подушку из эластичного, прочного материала, способную поднимает груз во время накачивания её воздухом под давлением.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA В основном прокачка идет от компрессора. Считаются устройства на основе пневмопривода надежными, так как могут поднимать автомобиль на рыхлой почве. Существуют такие модели, которые заполняются выхлопными газами от запущенного мотора машины. Кроме того, многие модели могут работать от электросети, сюда относится электрический автомобильный домкрат.

Пневматический домкрат

Основное достоинство данного типа – надежность в креплении, большая производительность и способность обслуживать транспортные средства с низким клиренсом. Многие устройства подобного плана базируются на подкатываемой платформе. Однако несмотря на все свои достоинства, широкого применения устройства не получили, так как есть сложности удерживания сжатого воздуха. Из-за того, что мощные компрессоры не поддаются перевозке, пневматические домкраты чаще всего применяют на СТО для поднятия тяжёлых грузов. После проделанной работы воздух моментально покидает систему через обратный клапан.

Механические домкраты винтового и реечного типа

Они легко складываются и монтируются.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Как правило, к ним относятся гидравлические, винтовые и ромбические домкраты. Они всегда возятся в машине на случаи поломки. Существуют разные конструкции, есть вертикальные и горизонтальные винтовые устройства, которые не получили особой популярности, их можно встретить лишь в комплектации новых авто.

Винтовые устройства по конструкции просты: четыре подвижных стальных плеча со струбциной располагаются на подставке. Сверху имеется платформа, которая держит машину. Подъем груза происходит за счет вращения приводной ручки. Грузоподъёмность устройства зависит от шага винтовой резьбы. Использовать для очень тяжёлых автомобилей не получится.

Механический домкрат

В обиход вошли именно горизонтальные винтовые ромбовидные домкраты. Их отличительная черта – это малый вес, компактность и приемлемая стоимость. Минус устройств только в том, что уровень КПД сравнительно ниже. Они ненадежны в плане устойчивости и заставляют прилагать усилия при подъёме.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Винтовые аппараты способны поднимать вес только в 1500 кг.

К механическому типу относятся и реечные домкраты. Конструкция включает в себя рейку с зубьями и подхвата, которым осуществляется поднятие транспорта. Уровень КПД высокий в пределах 80%. Если рассматривать подробно инструмент реечного типа то его можно описать как платформу с прикрепленной рейкой и подвижным зубчатым механизмом.

Реечный домкрат

Устройство имеет лапку, посредством которой происходит поднятие груза на нужную высоту. Подымается лапка за счет вращения ручки. Особых физических усилий при работе механизм не требует. Кроме того, агрегат подходит как лебедочный механизм, за счет него можно не только двигать транспортное средство, но и производить бортировку колес. Аппарат может легко поднимать вес до 3 тыс. кг и выполнять подъем на высоту больше метра.

Устройство реечного типа часто используется для внедорожников, которым попросту сложно справляться с пробуксовкой колес на трудных частях дороги.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA

В эту группу стоит отнести стоечно-винтовые домкраты. Схема устройства проста: корпус и винт большого сечения. Разделяют на два типа: одновинтовые и двухвинтовые. Их принцип действия в том, что приводная рукоятка через коническую пару шестерен проворачивает опорную гайку относительно корпуса, тем самым выпихивая винт вверх с подъемной платформой. Грузоподъемность определяется в пределах от 0,8 до 3 тонн, но высота подъёма незначительна.

Гидравлические подъемники

Идеальны для домашнего пользования. Часто встречаются «бутылочного» типа. Гидравлический автомобильный домкрат работает по принципу несжимаемости жидкости и образующихся сосудов. Жидкость, есть не что иное, как масло, чтобы не случилось утечки, перевозить домкраты следует только в вертикальном положение. Работать с ними легко, особых усилий прилагать не требуется, потому что уровень КПД у них такой же, как и у реечных домкратов. По конструкции устройства маленькие, но несмотря на это имеют неплохую грузоподъёмность.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Их минус в медленной скорости работы.

Поднятие машины домкратом

К этой группе относятся и автомобильные подкатные домкраты, которые предназначены для сервисного обслуживания. Внешне они похожи на тележку, которую подкатывают под машину. Их КПД гораздо выше всех остальных. Гидравлические подъёмники имеют ряд преимуществ:

  • можно легко перемещать устройство;
  • рукоятка не требует особых усилий для поднятия лапки;
  • мобильность и компактность, можно возить в багажнике.

Как выбрать лучший домкрат для машины?

Канавный домкрат

Чтобы решить какой домкрат лучше для легкового автомобиля, стоит сначала определить самые важные параметры инструмента, то есть нужно опираться на основные характеристики, а именно:

  1. Устойчивость. Нужно учитывать способность механизма удерживать рабочее положение в трудных условиях, например, при порыве ветра.
  2. Грузоподъемность. Максимальное усилие, достигаемое аппаратом.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Чаще всего встречаются домкраты с грузоподъёмностью до 2 тонн, это оптимальный показатель. Все что нужно – это перед приобретением механизма узнать его вес и накинуть сверху 100–200 кг, для подстраховки. Что касается легковых машин рекомендуется обратить внимание, на ромбический домкрат. Те, кто приобретает устройство для сервиса, конечно, лучше выбрать подкатной домкрат с грузоподъёмностью от 3 до 8 тонн. Владельцам грузовых автомобилей советуем просмотреть домкраты с грузоподъёмностью от 15 до 30 тонн.
  3. Рабочий ход. Наибольшее перемещение подхвата от низа к верху.
  4. Подхват. Площадка или подъёмная пятка для упора в ТС бывает в виде откидного стержня или жесткозакрепленного кронштейна. Здесь нужно учитывать клиренс машины.
  5. Тип привода. Для редкого применения подойдут механизмы с механическим приводом. Если работы планируется проводить постоянно, то идут гидравлические или пневматические.
  6. Усилие на приводной ручке.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Какое усилие нужно приложить, чтобы поднять груз.
  7. Высота подъема. Нормальной высотой считается до полуметра. Когда побьём на большую высоту постоянный рассмотрите реечный вариант устройства.
  8. Опорная площадка. Здесь нужно обращать на боковое скольжение и учитывать минимальное вхождение в грунт.

Выбор домкрата для легковой машины

Главное, решить по каким параметрам вам необходимо подобрать устройство и обратиться за помощью к консультанту. Когда домкрат приобретается для транспортного средства весом немного больше тонны, а сама машина всегда эксплуатируется, то сначала ориентируемся на компактность, так как домкрат нужно будет возить с собой. Поэтому выделяется два варианта: механический или гидравлический. Далее, уже смотрим на высоту подъёма, в этом случае подойдет стандартная. После уже выбираем тип привода, здесь вариантов будет немного. Продавец предложит вам всего несколько устройств подходящих под ваши запросы.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA

Гидравлический подкатной домкрат

Домкрат для джипа и газели

Выбрать домкрат для «легковушки» несложно, другое дело сделать это для большого внедорожника. Тут главные ориентиры – это грузоподъёмность и высота подъёма, так как газели и джипы поднять нелегко. Когда вы выбираете домкрат конкретно для газели, то нужно брать во внимание максимальную загруженность машины. Если она рассчитана на транспортировку 3-х тонн, то грузоподъёмность должна быть выше этого параметра. То же самое и по поводу внедорожников. Рассматривая инструмент для джипа нужно обострить внимание на качестве резиновой прокладки, она должна быть жесткой и хорошо закрепленной. Прежде чем окончательно определится с выбором нужно проверить состояние металла, из которого сделан домкрат, чем он толще тем лучше.

Интересное по теме:

загрузка.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA ..

Facebook

Twitter

Вконтакте

Одноклассники

Google+

8 лучших автомобильных домкратов в 2021 году

Персонал, любезно предоставлен Pro-LifT

Как любителям, так и профессиональным механикам требуется метод подъема транспортных средств для безопасного и эффективного выполнения многих задач по техническому обслуживанию. У профессионалов часто есть массивные гидравлические лебедки, которые стоят не менее дорого. Однако на потребительском уровне существует довольно много практических вариантов подъема автомобиля, включая напольный домкрат, ножничный подъемник, домкрат для бутылок или просто пандусы.Здесь мы расскажем о различных типах домкратов, их разнообразии использования и о том, какие из них вы, возможно, захотите приобрести для собственного гаража.

Что следует учитывать

Типы автомобильных домкратов

Ножничный подъемник: Ножничный подъемник часто можно найти в отсеках для запасных колес многих автомобилей, и на самом деле он предназначен только для использования в крайнем случае при замене шины в дороге.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Для чего-то большего, вам нужно рассмотреть другой автомобильный домкрат.

Напольный домкрат : Для более серьезных ремонтных работ популярный напольный домкрат - ваш ответ.Эта конструкция катится под домкратом транспортного средства с помощью колес и имеет гидравлический механизм с ручной подачей для выдвижения подъемного рычага.

Домкрат для бутылок : Тогда есть домкрат для бутылок, который похож на напольный домкрат без колес. Хотя это и менее удобно, повышенная стабильность конструкции бутылки позволяет ей нести больший вес.

QuickJack : И, наконец, есть новый тип QuickJack, который сочетает в себе гидравлику с электродвигателем, что значительно упрощает использование.

Пандусы : для более простого решения пандусы могут быть всем, что вам нужно.

Весовой рейтинг

Каждый из этих продуктов имеет определенный весовой рейтинг, и вы должны убедиться, что тот, который вы покупаете, способен выдержать весь вес вашего автомобиля.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Домкраты также имеют минимальную и полностью развернутую высоту, что необходимо учитывать при выборе у вашего автомобиля особенно высокой или низкой высоты посадки.

Как мы выбрали

Popular Mechanics Компания выбрала эти продукты, используя опыт технического обслуживания автомобилей, а также некоторые материалы из таких публикаций, как RoadShow, The Drive, и BobVila.com . Цены, характеристики и оценки потребителей также учитываются при выборе ряда домкратов, которые будут соответствовать различным потребностям и бюджетам.

1

Бюджетная покупка

Полумесяц Медведь ножничный Джек

Полумесяц Медведь amazon.com

Домкрат, тип : ножничный домкрат
Номинальная масса : 3000 фунтов
Удлинитель по высоте : 13,8 дюйма

Этот ножничный домкрат настолько прост, насколько это возможно, и на самом деле его следует рассматривать только как замену сломанной или отсутствующей OEM-модели.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Единственный дополнительный комфорт здесь - это храповой рычаг, который может немного облегчить подъем и опускание домкрата. Сложенный ножничный механизм имеет размер 3,5 дюйма и может выдвигаться до 13,8 дюйма, выдерживая при этом до 3000 фунтов.

Однако, как и у всех ножничных домкратов, устойчивость по мере подъема становится ограниченной, поэтому вам нужно как можно скорее поставить автомобиль на домкрат или запасное колесо.

  • Доступный
  • Рукоятка с храповым механизмом в комплекте
  • Менее устойчива, чем домкрат
2

Хорошее соотношение цены и качества

Гидравлическая тележка Pro-Lift Pro-LifT амазонка.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA ком

54,99 доллара США

Домкрат типа : Напольный домкрат
Номинальная масса : 3000 фунтов
Удлинитель по высоте : 12 дюймов

Этот напольный домкрат начального уровня удовлетворяет несколько основных потребностей. Его можно катить с дорожным просветом менее 5,25 дюйма и поднимать в воздух на целый фут. Грузоподъемность составляет 1,5 тонны (3000 фунтов), что достаточно для многих автомобилей малого и среднего размера. Для более крупных транспортных средств или частых ремонтных работ подойдет продукт с более высоким рейтингом.

Корпус домкрата - полностью стальная конструкция с нанесенным сверху антикоррозийным покрытием. Также имеется прочная ручка для переноски, которая упрощает установку под автомобилем. В комплект входит прочный пластиковый чемодан, благодаря которому домкрат очень легко транспортировать и бросать в багажник или ящик для инструментов.

  • Доступный
  • Компактная конструкция с сумкой для переноски
  • Малый вес
  • Требуется немного больший клиренс
3

Простота использования

Пандусы из цельной стали 3 тонны Balance World Inc амазонка.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA ком

94,94 $

Домкрат, тип : аппарели
Весовой рейтинг : 2000 фунтов (для каждого)
Удлинитель по высоте : 9,25 дюйма

Для простых задач обслуживания, таких как замена масла, домкрат может вообще не понадобиться. Сплошных пандусов должно хватить, чтобы освободить место под автомобилем, но они не подойдут, если работа требует снятия шин. Производитель заявляет, что каждая из этих рамп имеет грузоподъемность 2000 фунтов и вместе удерживает переднюю половину автомобиля массой 6500 фунтов.

Форма изделия слегка наклонена к пику, чтобы не мешать уменьшению высоты при движении. На каждом склоне есть выступы для сцепления, а наверху - гладкая опора, которая будет удерживать шину на месте.

Обязательно включайте стояночный тормоз после движения. Каждая рампа имеет ширину около девяти дюймов, поэтому подходит для шин размером не более 225 миллиметров.

  • Простой
  • Конюшня
  • Хороший вес
  • Слишком узкая для широких шин
4

Лучшее общее соотношение цены и качества

Низкопрофильный двухтонный домкрат Pro-Lift Pro-LifT амазонка.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA ком

69,59 долл. США

Домкрат типа : Напольный домкрат
Номинальная масса : 4000 фунтов
Удлинитель по высоте : 14 дюймов

Эта вторая модель Pro-Lift дает лучшие характеристики за небольшую дополнительную плату. Обладая грузоподъемностью две тонны (4000 фунтов), он может вместить более широкий спектр транспортных средств. Приложения с меньшим дорожным просветом также работают, так как он составляет 3,5 дюйма и может увеличиваться до 14 дюймов.Вся конструкция из окрашенной стали. У него также есть ручка для регулировки, но нет футляра для переноски.

Нам бы хотелось, чтобы в комплект поставки была включена более длинная рукоятка насоса, поскольку использование этой 18-дюймовой ручки может потребовать больших усилий, чтобы полностью выдвинуть домкрат.

  • Низкопрофильный
  • Двухтонный грузоподъемность
5

Компактный

Торин 3-тонный низкопрофильный домкрат

Домкрат типа : Напольный домкрат
Номинальная масса : 6000 фунтов
Удлинитель по высоте : 18.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA 7 дюймов

Этот напольный домкрат Torin может проскользнуть примерно на 3,7 дюйма и увеличить вес 6000 фунтов до высоты 18,7 дюйма. Рукоятка насоса также имеет длину более трех футов, что обеспечивает хороший крутящий момент на механизме и не требует от пользователя слишком большого сгибания.

Однако ручки регулировки вдоль корпуса нет. Он включает в себя то, что Торин называет системой защиты от перегрузки, что по сути означает, что гидравлический насос откажется поднимать транспортное средство, превышающее его номинальную массу.Наконец, на него предоставляется гарантия производителя сроком на один год.

  • Низкопрофильный
  • Предохранительная перегрузка
  • Длинный рычаг помпы
6

Тяжелый вес

4-тонный домкрат для бутылок Pro-Lift Pro-LifT амазонка.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA ком

24,35 долл. США

Домкрат, тип : Домкрат для бутылок
Номинальная масса : 8000 фунтов
Удлинитель по высоте : 16 дюймов

Как уже упоминалось, эти домкраты для бутылок имеют большую грузоподъемность по такой цене, но вы должны убедиться, что устанавливаете их точно на точку домкрата транспортного средства, поскольку их нельзя будет отрегулировать во время подъема. Также для использования требуется восемь дюймов зазора. Подходит для грузовиков и прицепов; не годится для спорткаров.

Полностью выдвинутый домкрат имеет высоту около 15,4 дюйма и может выдержать впечатляющие 8000 фунтов. Складывающийся рычаг насоса составляет всего около 16 дюймов в полный размер, поэтому механику потребуется некоторая работа, чтобы довести его до максимальной высоты.

  • Большая грузоподъемность
  • Стабильная основа
  • После размещения не регулируется
  • Не низкопрофильный
  • Короткий рычаг помпы
7

Профессиональный класс

Разъем для быстрого обслуживания Blackhawk ЧЕРНЫЙ ЯСТРЕБ амазонка.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA ком 199,99 долл. США

9491,38 руб. (27% скидка)

Домкрат типа : Сервисный домкрат
Номинальная масса : 7000 фунтов
Удлинитель по высоте : 22 дюйма

Этот домкрат для быстрого обслуживания имеет солидную грузоподъемность 3,5 тонны (7000 фунтов) с четырехфутовой рукояткой насоса, которую можно легко использовать в стоячем положении. Сам домкрат в сборе также тяжелый - 85 фунтов, так что это не самое портативное решение.Он требует 5,5 дюйма зазора (что может быть слишком много для заниженных автомобилей) и поднимается на исключительную высоту в 22 дюйма.

Кроме того, головка поршня домкрата имеет собственную резиновую прокладку для защиты рамы автомобиля от царапин и царапин.

  • Очень длинный рычаг
  • Прокладка защитная
  • Хорошая грузоподъемность
  • Тяжелая
  • Требуется небольшой просвет
8

Опция Premium

BendPak QuickJack QuickJack амазонка.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA ком

$ 1 474,61

Домкрат, тип : QuickJack
Весовой рейтинг : 5000 фунтов
Удлинитель по высоте : 17,6 дюйма

QuickJacks отличается от почти всех других потребительских домкратов тем, что может поднять все четыре угла транспортного средства над землей одновременно, при этом вес этой конкретной модели составляет до 5 000 фунтов. Он работает с двумя большими гидравлическими поршнями, которые перекачиваются электродвигателем.Каждая половина сборки является отдельной, поэтому ее можно отрегулировать для различной ширины транспортного средства.

Каждая боковая сторона идет к рельсам рамы автомобиля, и его можно отправить на высоту 17,6 дюйма всего за 30 секунд. Кроме того, в сложенном состоянии требуется зазор всего в три дюйма.

В выдвинутом состоянии механизм удерживается на месте с помощью канальных замков, аналогичных фиксаторам на полноразмерном лифте, поэтому домкраты не требуются.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Надежность, простота и быстрота использования сделали QuickJack популярным среди преданных автолюбителей, но эти функции не из дешевых, а цена в 2000 долларов - это немного много для среднего потребителя.

  • Быстро
  • Конюшня
  • Прокачка не требуется
Коготь Гомер Тэлон Гомер - писатель и фотограф из Южной Каролины, который родился с любовью к автомобилям, играм и передовым технологиям.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Автомобильные домкраты - International Driving Authority

Дорожная ситуация иногда бывает непредсказуемой, а иногда случается, что спустила шина довольно далеко от магазина шин.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Поэтому иметь в машине такое устройство, как домкрат, весьма кстати.Сегодня авторынок предлагает огромное количество различных моделей домкратов, и нужно ориентироваться в их типах и назначении той или иной модификации, чтобы не ошибиться в выборе. В этой статье мы расскажем, как правильно выбрать автомобильный домкрат.

Домкрат как подъемный механизм

Домкрат - это устройство, которое распределяет приложенную силу таким образом, чтобы максимальная подъемная сила обеспечивалась с минимальным усилием. То есть это оборудование предназначено для подъема тяжелых грузов и удержания их на высоте.Домкраты могут быть стандартными, которыми изначально оснащаются автомобили, и специальными. Главное требование к домкрату - его надежность. Конструкция не должна провисать под весом машины. От надежности домкрата зависит не только безопасность автомобиля, но и человека. Осмотр подвески или замена колеса не должны приводить к травмам водителя или повреждению автомобиля.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA

Типология домкратов

Современные домкраты отличаются конструкцией, принципом действия и размерами.Бывают стационарные, переносные, мобильные, гидравлические, реечные, пневматические домкраты, а также домкраты винтовые. Также у каждого домкрата есть свой тип привода - способ подъема груза с помощью определенных его компонентов.

Тип привода определяет жидкость (гидравлические домкраты), воздух (пневматические домкраты), физическое усилие человека (механические домкраты) или электрическую тягу (электрические домкраты) в качестве «ключевого действующего лица». Электрические идеально подходят для эксплуатации в автомагазине или гараже, но не в дороге, где не всегда можно подключиться к электросети автомобиля.При этом тип привода особой роли не играет, так как большинство домкратов либо гидравлические, либо механические.

Гидравлика домкрата

Отличные, надежные домкраты, пользующиеся успехом у автомобилистов, - это домкраты с гидравлической структурой.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Гидравлические домкраты работают по принципу гидронасоса, применяемого на транспорте и в промышленности. Они состоят из цилиндра, содержащего жидкость (обычно масло), внутри которого расположены поршень, клапаны и механизм впрыска. В некоторых моделях используется рычажный механизм, и давление в них вводится вручную.Более дорогие варианты оснащаются небольшим компрессором с питанием от автомобильного аккумулятора.

Такие устройства способны поднимать огромные грузы, например, две-три тонны (а то и пять). Гидравлические домкраты также подразделяются на разные типы. Итак, среди них бутылка, тележка, крючок, ножницы, двухъярусные. Гидравлическое масло здесь всегда является рабочей жидкостью. Силовой насос создает определенное давление рабочей жидкости, в результате чего поршень перемещается.

Большинство гидравлических домкратов отличаются высокой эффективностью, жесткой конструкцией, компактностью, плавностью хода и грузоподъемностью.Но почти все они изначально высокие, и если машина стоит низко, они ей не подходят.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Кроме того, поверхность должна быть жесткой и гладкой. В экстремальных условиях (и водители спустили шину именно в таких ситуациях) гидравлика не будет работать.

Гидравлические домкраты для баллонов получили свое название от формы. Поршень расположен в емкости, напоминающей бутылку, а механизм впрыска - сбоку. Как правило, такие модели приводятся в движение ручным насосом, расположенным рядом с резервуаром.Перемещая рычаг вверх и вниз, водитель перекачивает масло из бака к поршню, увеличивая его давление. Клапан не позволяет жидкости стекать обратно.

Преимущества домкратов для бутылок:

- выдерживают большие нагрузки;

- не требует больших усилий для подъема автомобиля;

- низкая цена;

- высокая фиксация.

Недостатки домкратов для бутылок:

- большая масса;

- малая высота подъема;

- низкая износостойкость;

- требуется транспортировка в вертикальном положении.

Домкраты с гидравлическим приводом активно используются в шиномонтажных мастерских и автосервисах.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Конструктивно устройства этого типа представляют собой гибрид гидравлического и механического домкрата. Усилие передается масляным гидравлическим насосом, но подъем осуществляется с помощью рычажного механизма. Все их части (гидроплунжер, насос, рычаг) смонтированы на невысокой тележке с колесами.

Среди преимуществ домкрата - большая высота подъема, очень небольшое усилие для подъема, хорошая грузоподъемность, совместимость практически с любым автомобилем.Но есть и недостатки: дороговизна, большие габариты и масса, чувствительность к рельефу и твердости поверхности.

Винты домкраты рабочие и помощники Винт домкрата

очень удобен в использовании, к тому же довольно популярен среди автомобилистов. Обычно домкраты бывают двух модификаций: ромбовидные и рычажные. Груз поднимается винтом, а последний управляется ручкой. Домкраты винтовые или ромбические представляют собой конструкцию из двух опорных площадок, четырех профилей, соединенных петлями, и винта с резьбой.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA К площадкам жестко прикреплены две петли (верхняя и нижняя), еще две (боковые) имеют внутреннюю резьбу, в которую ввинчивается стержень с резьбой. При вращении винта резьба затягивается, рычаги усилия приближаются к центру, за счет чего диагональ между площадками увеличивается и автомобиль приподнимается. Обычно домкраты винтового типа выдерживают нагрузки до двух тонн, но грузоподъемные модификации могут быть рассчитаны до 15 тонн. Сам домкрат имеет небольшую массу, у него удобный рабочий ход и к тому же высота подъема груза впечатляет.Для подъемных винтов не нужны источники энергии. Эти параметры ценятся в эксплуатации, поэтому домкраты так популярны. Однако в автомастерских ими не пользуются, предпочитая домкраты с более высоким КПД. Кроме того, в случае перегрузки резьба может быть сорвана, и тогда проблем не избежать.

Реечный (высокий подъем) домкраты

Домкраты типа реечные предназначены как для профессионального использования, так и для любительской эксплуатации.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Подъемное устройство штанги реечного типа представляет собой вертикально расположенную стойку со специальными отверстиями (зубьями).Один конец стойки дугообразный, расположен под прямым углом. Существуют как домкраты реечные рычажные, так и зубчатые. Количество передач определяет размер груза, который можно поднять. Домкрат трехступенчатый имеет грузоподъемность до 15 тонн. Домкрат одноступенчатый, способен поднимать до 6 тонн. Домкраты для рулевой рейки просты в эксплуатации, имеют большую высоту подъема и плавность хода. Из минусов: невысокая фиксация и необходимость специальных петель возле колесных арок автомобиля.

Реечный домкрат не совсем удобен в качестве подъемного механизма для передвижения - он имеет значительный вес и внушительные габариты.Но реечный домкрат отлично подходит для использования в гараже.

Пневматические домкраты автомобильные

Если вам нужно поднять автомобиль в любых условиях, даже на поверхность со значительным наклоном, отлично подойдет устройство, работающее на сжатом воздухе.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Специальная полая подушка из высококачественной резины накачивается баллоном или компрессором и поднимает автомобиль. Поверхность, на которой стоит такой домкрат, тоже без разницы. Но стоимость таких подъемных механизмов довольно высока, и это единственный недостаток пневмодомкратов.

Выбирая домкрат для своего четырехколесного друга, учитывайте грузоподъемность автомобиля и условия эксплуатации. Кроме того, не забудьте взять с собой документы на поездку. Если международные водительские права еще не включены в этот набор, мы приглашаем вас оформить их на нашем сайте. Это не займет у вас много времени и усилий, но этот документ будет полезен в любой точке мира.

Как работают гидравлические домкраты

Домкраты - это части подъемно-транспортного оборудования, в котором для подъема или перемещения тяжелых грузов используется умножение силы.Термин «домкраты» может относиться к множеству подъемных устройств, в которых используются рычаги и другие методы механического преимущества для усиления приложенной силы для обеспечения возможности транспортировки груза.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Гидравлические домкраты отличаются тем, что в них используется несжимаемая жидкость, такая как гидравлическая жидкость или масло для домкратов, в качестве средства увеличения усилия. Первичный механизм приложения силы различается в зависимости от типа домкрата, но обычно это винтовая резьба или гидравлический цилиндр.Домкраты можно разделить на категории в зависимости от типа механизма, используемого для создания подъемной силы, обычно механической, гидравлической или пневматической.

Механические домкраты, такие как обычно используемые автомобильные домкраты, поднимают тяжелое оборудование и рассчитываются на основе грузоподъемности, которая обычно выражается в количестве тонн, которое может выдержать домкрат. Гидравлические домкраты, как правило, имеют более высокую грузоподъемность, чем механические, из-за количества силы, которое может быть создано гидроцилиндрами, которые производят подъемное действие.Обычные формы гидравлических домкратов включают домкраты для бутылок и напольные домкраты.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA

Гидравлический напольный домкрат использует умножение силы для подъема тяжелых грузов

Изображение предоставлено: Михаил Абрамов / Shutterstock.com

Компоненты и номенклатура гидравлического домкрата

Чтобы проиллюстрировать компоненты, которые используются в гидравлическом домкрате, будет рассмотрен типичный ручной гидравлический домкрат. Основные компоненты обсуждаются ниже. Обратите внимание, что для создания гидравлического домкрата также используются другие более мелкие компоненты, такие как уплотнительные кольца, штифты, но показанные основные компоненты будут полезны для понимания работы домкрата.

  • Резервуар или буферный резервуар
  • Насос с поршнем или плунжером
  • Рычаг или ручка насоса
  • Клапан обратный
  • Главный цилиндр или цилиндр
  • Выпускной клапан
  • Ручка

Резервуар или буферный бак - это емкость, в которой находится гидравлическая жидкость или масло для насоса, которое будет использоваться для передачи приложенного давления от насоса к гидроцилиндру.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Насос обычно представляет собой поршневой насос, который приводится в действие механически путем перемещения рычага или рукоятки насоса вверх и вниз.Движение рукоятки создает давление в гидравлической жидкости, которая передает эту жидкость под давлением через обратный клапан в главный цилиндр. Главный цилиндр, иногда называемый гидроцилиндром, приводится в движение вверх, выходя из корпуса гидравлического домкрата под давлением гидравлической жидкости, создавая необходимую подъемную силу и поднимая груз. В комплект входит выпускной клапан для сброса давления, так что гидроцилиндр может втягиваться и груз может быть опущен.

Некоторые гидроцилиндры оснащены удлинителем с резьбой, поэтому при полном втягивании удлинитель гидроцилиндра можно отвинтить.Эта функция расширяет диапазон подъема домкрата и может устранить необходимость в дополнительной блокировке под домкратом, когда поднимаемая поверхность груза выше, чем высота во втянутом состоянии гидроцилиндра и корпуса домкрата.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA

Как работает гидравлический домкрат

Гидравлические домкраты работают на основе концепции гидромеханики, известной как принцип Паскаля. По сути, если два цилиндра (большой и маленький) соединены несжимаемой жидкостью, и к одному цилиндру прикладывается определенное давление, то такое же давление передается второму цилиндру через соединяющую их жидкость.Однако, поскольку давление равно силе на единицу площади, цилиндр с большей площадью будет испытывать эффект умножения силы. Даже если давление в обоих цилиндрах одинаково, сила, создаваемая на больший цилиндр, будет выше, пропорционально большей в зависимости от площади цилиндра.

Принцип Паскаля можно сформулировать следующим образом:

где:

F 1 - сила, приложенная к поршню 1 (поршню насоса)

A 1 - площадь поршня 1

F 2 - сила, приложенная к поршню 2 (поршневой поршень)

A 2 - площадь поршня 2

Путем преобразования этого уравнения, чтобы выразить F 2 как функцию от F 1 , A 1 и A 2 :

Это выражение показывает, что подъемная сила гидравлического домкрата увеличивается непосредственно на соотношение площадей двух поршней.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA

Гидравлические домкраты

используют этот основной принцип для подъема тяжелых грузов: они используют плунжеры насоса для перемещения масла через два цилиндра. Плунжер сначала отводится назад, что открывает шар всасывающего клапана внутри и втягивает масло в камеру насоса. Когда плунжер продвигается вперед, масло перемещается через внешний обратный нагнетательный клапан в камеру цилиндра, и всасывающий клапан закрывается, что приводит к повышению давления в цилиндре гидроцилиндра.

Типы домкратов гидравлических

Два распространенных типа гидравлических домкратов включают домкраты для бутылок и напольные домкраты.

Домкраты для бутылок

Подъемники для бутылок стали популярными в начале 1900-х годов, когда начала развиваться автомобильная промышленность. Домкраты для бутылок, также называемые ручными домкратами, давали людям простой способ поднять автомобиль для осмотра дороги или обслуживания. Конструкция гидравлического домкрата для бутылок напоминает бутылку для молока, поэтому домкраты для бутылок получили свое название - сегодня они имеют размер и грузоподъемность от ста фунтов до нескольких тонн.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA Как работает домкрат для бутылок? Домкраты для бутылок имеют вертикальный вал, который поддерживает платформу (называемую опорной площадкой), которая непосредственно выдерживает вес объекта при его подъеме.

Хотя они чаще всего используются в автомобильной промышленности (домкраты грузоподъемностью от 1,5 до 5 тонн - это диапазон грузоподъемности, обычно используемый для подъема автомобилей), домкраты для бутылок имеют и другое применение. В медицинской промышленности они могут использоваться в гидравлических носилках и подъемниках для пациентов. В промышленных приложениях их можно найти в качестве трубогибов, используемых в сантехнике, в кабельных резаках для электрических проектов, а также в качестве подъемников для материалов на складах. Их способность поднимать тяжелые грузы играет большую роль в ремонте крупной сельскохозяйственной техники и во многих строительных работах.Домкраты для бутылок можно закрепить в раме, установить на балке или просто использовать как отдельно стоящие, чтобы при необходимости можно было перемещать их.Домкрат гидравлический для легкового автомобиля: Домкраты для легковых автомобилей — купить с доставкой по России в интернет-магазине товаров для шиномонтажа TECH-RUSSIA

Домкраты

Что такое напольный домкрат? В отличие от валов домкратов для бутылок, которые работают вертикально, вал в домкрате расположен горизонтально - вал нажимает на кривошип, который соединяется с подъемной подушкой, которая затем поднимается вертикально. Напольные домкраты обычно обеспечивают больший диапазон вертикального подъема, чем домкраты для бутылок, и доступны в двух размерах. Оригинальный домкрат имеет длину около четырех футов, ширину в один фут и весит около 200 фунтов - они могут поднимать 4-10 тонн.Позже была изготовлена ​​более компактная модель длиной около трех футов и грузоподъемностью 11/2 тонны. Хотя также производятся «мини-домкраты», они не являются признанным стандартным типом напольных домкратов. Обычно следует использовать один из первых двух размеров.

Домкраты других типов

Гидравлические домкраты с подъемом носка

Гидравлические домкраты

с носком - это особый тип гидравлических домкратов, которые можно использовать для подъема механизмов и других грузов, когда зазор между землей и нижней поверхностью груза небольшой.Этот специальный тип домкрата работает в ситуациях, когда домкрат для бутылок или напольный домкрат не работает из-за низкого дорожного просвета груза.

Домкраты

В выравнивающих домкратах

используется механический винтовой механизм, они переносные, часто используются для выравнивания прицепов, жилых автофургонов и т.п.

Ножничные домкраты

Ножничные домкраты - это компактные домкраты, в которых используется механический винт, вращение которого приводит к поднятию или опусканию набора ножничных рычагов, которые выдвигаются или втягиваются в зависимости от положения винтового механизма.

Домкраты винтовые

Винтовые домкраты - это механические домкраты, которые используют вертикальный винтовой механизм для подъема или опускания домкрата. Некоторые модели регулируются с помощью гаечного ключа, в то время как в других используется уровень, вставляемый через отверстие в домкрате, чтобы обеспечить дополнительное механическое преимущество при повороте винта для подъема груза.

Домкраты с трещоткой

В домкратах с храповым механизмом используется собачка и храповой механизм для подъема или подъема груза. В свое время домкраты с храповым механизмом были де-факто стандартным типом домкратов, которые производители автомобилей включали в свои автомобили, чтобы владельцы могли использовать их при замене спущенной шины.Домкрат будет располагаться для крепления к переднему или заднему бамперу автомобиля, а гаечный ключ для шин служит одновременно рукояткой домкрата и гаечным ключом с проушиной. С развитием конструкции unibody и отказом от металлических бамперов на автомобилях, домкраты с храповым механизмом перестали использоваться в пользу домкратов с ножничным механизмом, которые имели более низкий профиль, что позволяло им скользить под unibody и получать доступ к определенным точкам подъема.

Механизмы и причины отказа гидроцилиндров

Гидравлические цилиндры, используемые в домкратах, могут выйти из строя, требуя обслуживания или замены цилиндра для восстановления безопасного рабочего состояния домкрата.Вот некоторые распространенные механизмы отказа гидроцилиндров:

  • Загрязнение гидравлической жидкости, из-за которого частицы могут задеть или повредить цилиндр, или загрязнение жидкости может привести к повреждению гидравлических уплотнений.
  • Утечка через уплотнение, которая вызывает потерю давления в цилиндре, влияющую на грузоподъемность домкрата, и которая может со временем ухудшаться и становиться более выраженной, если уплотнения не будут заменены.
  • Удары боковой нагрузки, при которых вектор силы приложения нагрузки к цилиндру имеет компонент, не параллельный оси самого цилиндра.
  • Неспособность поддерживать надлежащее давление в цилиндре, что может усугубить утечку жидкости из уплотнений.
  • Неправильное обслуживание, при котором гидравлический цилиндр не подвергался регулярным проверкам и общему рекомендованному обслуживанию, что привело к сокращению срока службы и отказу устройства.

Приложения для домкратов

Домкраты

находят широкое применение в различных отраслях промышленности и используются для подъема и транспортировки тяжелых грузов, снятия вертикальных сил с несущих элементов, чтобы можно было проводить ремонт, и являются ценными элементами оборудования в строительстве, судостроении, ремонте автомобилей, а также другие специализированные отрасли.Среди заявок на домкраты:

Технические характеристики домкратов и гидравлических домкратов

Домкраты

, включая гидравлические домкраты, обычно определяются несколькими ключевыми спецификациями, которые изложены ниже. Обратите внимание, что эти параметры могут различаться в зависимости от типа разъема, а также могут отличаться от производителя к производителю.

  • Грузоподъемность - максимальная нагрузка, которую может поднять домкрат, обычно выражается в тоннах или фунтах.
  • Максимальная высота подъема - представляет собой наибольшее расстояние или смещение гидроцилиндра домкрата или подъемной подушки, когда домкрат находится в полностью выдвинутом положении, относительно земли или контрольной поверхности.
  • Длина хода - это максимальное расстояние, на которое гидроцилиндр или подъемная опора будет перемещаться или перемещаться из невыдвинутого в полностью выдвинутое положение.
  • Рабочая ориентация - указывает предполагаемую ориентацию домкрата (вертикальную или горизонтальную) в зависимости от конструкции устройства.
  • Длина ручки - общая длина ручки для подъема и опускания домкрата.
  • Источник питания - указывает механизм, с помощью которого приводится в действие домкрат, например ручной, пневматический или пневматический, аккумуляторный или электрический.

Резюме

Гидравлические домкраты могут поднимать тяжелые грузы, но требуют технического обслуживания, чтобы предотвратить развитие проблем с гидравлическими компонентами, которые могут подвергнуть опасности операторов, таких как проблемы с цилиндрами, которые помогают создавать подъемную силу.

В этой статье представлена ​​информация о домкратах с особым упором на гидравлические домкраты. Чтобы узнать больше о других типах подъемных механизмов, обратитесь к нашему руководству по подъемникам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти соответствующих поставщиков подъемников, гидравлических домкратов или услуг по ремонту гидроцилиндров.

Источники:
  1. https://www.mcmaster.com/jacks
  2. https://toolwell.com/products/compact-toe-jacks.php
  3. https://sciencing.com/definition-hydraulic-lift-5610904.html
  4. https://www.vehiclejack.com/how-to-understand-how-hydraulic-jack-work/

Прочие гидравлические изделия

Больше из материалов Handling

Различные автомобильные домкраты и способы их правильного использования

Гидравлический автомобильный домкрат, стоящий в цехе.Автомеханик ставит гидравлический домкрат под автомобиль для ремонта в автосервисе. Изображение красного автомобильного домкрата на полу рядом с ящиком для инструментов.

Замена шины, работа с тормозами и поиск утечек - вот лишь некоторые причины, по которым вам придется поднимать автомобиль. Если вы когда-либо выполняли техническое обслуживание автомобиля, то знаете, как важен автомобильный домкрат. Большинство автовладельцев, которые плохо знакомы с техническим обслуживанием автомобилей, не знают о тонкостях использования автомобильного домкрата и могут по незнанию поставить под угрозу свою безопасность.Поэтому очень важно знать, как правильно пользоваться автомобильным домкратом.

Кроме того, вам нужно помнить о различных домкратах для транспортных средств и о том, который подходит для вашей машины. Давайте рассмотрим некоторые из их видов и узнаем, как правильно использовать каждый из них при отрыве автомобиля от земли.

Ножничный домкрат

Ножничный домкрат - это наиболее распространенный тип автомобильного домкрата, который при покупке поставляется в качестве стандартного домкрата для большинства автомобилей. В полностью закрытом состоянии они портативны и не требуют особого ухода, кроме смазки или смазки их частей.

Ножничный домкрат - это тип механического домкрата, который состоит из двух рычагов, соединенных на концах с помощью шарниров. Один конец каждого рычага соединяется с основанием домкрата, а другой - с седлом, которое соприкасается с точкой подъема вашего автомобиля. Каждая рука разделена на две части, между которыми находится еще один шарнир. Эти петли особенные, потому что в них проходит винт. Эти две петли можно приблизить друг к другу, повернув винт по часовой стрелке. Это заставляет руки вытягиваться и поднимать вашу машину.

Механизм ножничного домкрата прост и удобен в использовании, что делает его надежным вариантом во многих случаях. Однако ножничный домкрат не предназначен для повседневного обслуживания и является вариантом, предоставляемым производителями автомобилей в экстренных случаях, например, при замене спущенной шины в дороге. Они не могут поднимать тяжелые грузы и обычно рассчитаны на 3000 фунтов. Убедитесь, что вы проверили их рейтинг, прежде чем использовать их; в противном случае его винт может погнуться и сломаться.

Домкраты для бутылок

Как следует из названия, домкраты для бутылок выглядят как цилиндрические емкости.Это тип гидравлического автомобильного домкрата, который при подъеме использует силу закона Паскаля.

Домкраты для бутылок состоят из двух цилиндров. Один меньше другого и имеет поршень внутри, соединенный с шарниром снаружи. Петля соединяется с рычагом, который можно использовать для перемещения меньшего поршня вверх и вниз. Внутри цилиндра находится гидравлическая жидкость, которая попадает в больший цилиндр при перемещении рычага. На большем цилиндре снаружи есть седло, которое соединяется с домкратом вашего автомобиля.

Разница в диаметрах поршня позволяет осуществлять обмен усилием, сохраняя постоянное гидравлическое давление. Прилагаемое усилие увеличивается каждый раз при повороте рычага, что позволяет легко поднимать автомобиль. Чтобы прижать машину к земле, нужно повернуть винт против часовой стрелки. Убедитесь, что вы поворачиваете его медленно, чтобы жидкость в большом цилиндре не выходила очень быстро, и ваша машина не ударилась о землю.

Разъемы для бутылок имеют небольшой форм-фактор, что позволяет легко их хранить.У них также более высокая грузоподъемность, чем у ножничных домкратов, до 50 тонн, но в большинстве случаев достаточно 2-тонного подъемника. Домкраты на 2 тонны (4000 фунтов) относительно недороги и могут поднять большинство седанов и внедорожников, идеальный автомобильный домкрат для домашнего ремонта.

Напольные домкраты

Напольные домкраты - это еще один тип гидравлических автомобильных домкратов, в которых используется тот же принцип работы, что и в домкратах для бутылок. Оба они различаются по своему дизайну. В домкрате для бутылок вся сила переводится вертикально, однако в домкрате на полу рычаг толкает жидкость, чтобы повернуть руку вверх, и сила переводится из горизонтального положения в вертикальное.На конце рычага есть седло, которое соединяется с точкой подъема вашего автомобиля и удобно располагается внутри напольного домкрата, когда он не выдвинут. Таким образом, напольный домкрат расположен ближе к земле, что отлично подходит для автомобилей с низким профилем.

Кроме того, напольные домкраты имеют более широкое основание с прикрепленными колесами, что позволяет лучше позиционировать домкрат при подъеме автомобиля. Это более широкое основание также обеспечивает большую устойчивость, предотвращая опрокидывание домкрата при отрыве автомобиля от земли.

Недостатком напольных домкратов является то, что они довольно громоздкие и их нелегко хранить. Именно по этой причине вы найдете их в автомастерских, где достаточно места для хранения.

Как правильно пользоваться автомобильным домкратом

При неправильном использовании подъем автомобиля может стать опасным занятием и привести к порезам, синякам и, в некоторых случаях, даже к смерти. Поначалу вы можете колебаться, но для начала лучше обратиться к руководству по эксплуатации.

Советы по безопасности, о которых следует помнить, прежде чем поднимать автомобиль
  • Убедитесь, что автомобиль стоит на ровной поверхности.Он обеспечивает устойчивое основание для автомобильного домкрата и предотвращает возникновение на него чрезмерного веса.
  • Если вы припарковались на рыхлой почве или в грязи, поместите автомобильный домкрат на более широкую опорную плиту или деревянную доску, чтобы обеспечить большую устойчивость при подъеме автомобиля.
  • Убедитесь, что ваш автомобиль припаркован, включен электронный тормоз или включена первая передача (если ручной режим), чтобы он не двигался и не падал при подъёме над землей. Для дополнительной безопасности подумайте о приобретении противооткатных башмаков.
  • Никогда не используйте домкрат в течение длительного времени.Если вы хотите, чтобы ваш автомобиль не поднимался с земли, подумайте о приобретении подъемных стоек.
  • Осмотрите автомобильный домкрат перед его использованием. Он должен быть рассчитан на вес автомобиля. Обратитесь к руководству по эксплуатации, чтобы узнать эти характеристики и наклейку с номинальными данными на автомобильном домкрате. Поищите любые дефекты в автомобильном домкрате. У ножничного домкрата могут быть погнутые или сломанные шарниры и винты, а гидравлический домкрат может протекать жидкость. Один раз полностью вытяните их, прежде чем использовать в автомобиле, чтобы проверить их работоспособность.
  • На оживленной автостраде или шоссе включите аварийную световую сигнализацию и ждите помощи.Замена автомобильной шины в таких местах может поставить под угрозу вашу жизнь и жизни других людей.

Подъем автомобиля

После того, как вы примете все необходимые меры безопасности, вы можете приступить к подъему автомобиля.

Шаг 1: Найдите точки подъема на вашем автомобиле

В вашем руководстве пользователя выделены несколько точек рядом с передними и задними колесами, откуда можно разместить седло домкрата и поднять автомобиль. Размещение домкрата в другом месте может повредить днище, опрокинуть домкрат и привести к дорогостоящему ремонту.

Шаг 2. Размещение автомобильного домкрата

Установите автомобильный домкрат так, чтобы он находился под точками крепления. Вы можете отрегулировать положение, когда седло соединяется с точкой подъема.

Шаг 3: Подъем автомобиля

Если у вас есть ножничный домкрат, используйте прилагаемую к нему рукоятку, чтобы повернуть винт по часовой стрелке, пока ваш автомобиль не поднимется достаточно над землей.

Если у вас есть домкрат для бутылок или напольный домкрат, убедитесь, что его винт повернут по часовой стрелке, прежде чем установить рычаг на его место.Поднимите рычаг вверх и вниз, чтобы поднять автомобиль.

С каждым домкратом вы чувствуете вес автомобиля, когда поднимаете его.

Final Word

Умение пользоваться автомобильным домкратом - один из основных навыков, который должен знать каждый автовладелец. Он может помочь вам в экстренных ситуациях, если вы соблюдаете все требования безопасности перед подъемом. Как и любой навык, для овладения этим навыком требуется практика, и после нескольких попыток вы обнаружите, что это довольно простая работа.

Руководство по эксплуатации - лучший ресурс для вас, если вы хотите получить больше знаний по этому вопросу и расскажут, как безопасно поднять свой автомобиль.Если вы все еще не уверены, обратитесь за помощью к опытным специалистам, так как они могут лучше помочь вам.

Гидравлический домкрат - DDL Wiki

из DDL Wiki

Джек используется для вскрытия

Краткое содержание

Чтобы узнать больше о процессе разработки детали, группа 10 разобрала Big Red Car Jack. Устройство предназначено для использования гидравлической жидкости и односторонних клапанов для подъема штанги гидроцилиндра для подъема 4-тонных транспортных средств, чтобы пользователь мог менять шины.Домкрат управляется съемной ручкой, которая качается вверх и вниз, поднимая домкрат, который, в свою очередь, поднимает автомобиль.

После тестирования и анализа мы пришли к выводу, что домкрат прост в использовании и очень компактен. Домкрат быстро достиг желаемого результата и потреблял минимум энергии. Чтобы лучше понять домкрат, мы выполнили анализ видов и последствий отказов (FMEA), дизайн для производства и сборки (DFMA) и дизайн для окружающей среды (DFE).

FMEA позволил группе получить лучшее представление о режимах отказа и их влиянии на пользователя. Одним из возможных режимов отказа является то, что домкрат может выскользнуть из-под автомобиля, в результате чего поднятый автомобиль упадет на пользователя.

DFMA дала нам знания по производству и сборке. Мы пришли к выводу, что продукт и производство были достаточно оптимизированы, поскольку в продукте не так много посторонних деталей, а продукт относительно дешев.

DFE продемонстрировала группе воздействие домкрата на окружающую среду.EIO-LCA (анализ экономического цикла выпуска продукции и жизненного цикла) использовался для просмотра выбросов парниковых газов в течение срока службы продукта в различных секторах экономики США. Был сделан вывод, что производимая гидравлическая жидкость содержала наибольший процент углерода.

Потребности заинтересованных сторон

Основным заинтересованным лицом этого продукта является потребитель. Потребитель является основным лицом, эксплуатирующим устройство, и больше всего пострадает в случае его выхода из строя. Стоимость, надежность и безопасность - вот лишь некоторые из требований, которые потребитель испытывает к продукту.Однако потребитель - не единственная группа, на которую влияет этот продукт. Розничные торговцы, производители и грузоотправители / перевозчики также взаимодействуют с продуктом.

Потребители

Розничные торговцы

  • Незначительное обслуживание или отсутствие необходимости в обслуживании

Производство

  • Изготовлен из обычных материалов
  • Сборка может быть автоматизирована для снижения затрат

Доставка / Транспорт

  • Легкая транспортировка / легкий вес

Функциональность продукта

Пошаговая инструкция

Чтобы собрать:

  1. Поверните винт клапана по часовой стрелке, чтобы затянуть его и создать герметичное уплотнение.
  2. Поместите домкрат под автомобиль и поверните удлинитель, пока он не достигнет дна автомобиля.
  3. Вставить ручку в корпус ручки насоса
  4. Ручка подъема и опускания для накачки автомобиля

Для опускания:

  1. Повернуть винт клапана по часовой стрелке.
  2. Удлинитель с поворотом вниз
  3. Домкрат вытащить из-под автомобиля

Исследование юзабилити

Как это используется

Гидравлический домкрат для подъема баллонов

Гидравлический домкрат Big Red для бутылок может работать со всем, что находится в упаковке.Ему не нужна дополнительная жидкость или источник электричества. Восьмифунтовый домкрат может поднимать автомобили массой до 4 тонн, просто перемещая ручку вверх и вниз. После подъема автомобиля домкрат может удерживать автомобиль на высоте, необходимой для замены шины. Чтобы уравновесить автомобили разного размера, к верхней части прикреплен червячный винт, который может выдвигаться вверх, чтобы помочь при подъеме более высоких автомобилей.

Исследование пользователей

Когда группа проверила домкрат, не используя инструкции, мы обнаружили, что домкрат очень сбивает нас с толку.Однако, как только мы прочитали инструкции и попробовали работать с ним, мы обнаружили, что на самом деле пользоваться домкратом очень просто. Хотя пользоваться им было легко, с домкратом были некоторые проблемы. Он не мог попасть под автомобили меньшего размера, что и понятно, поскольку он рассчитан на 4-тонные автомобили. Кроме того, накачивание ручки было сложной задачей, так как пользователю приходилось стоять на коленях и поднимать ручку после того, как она была опущена, чтобы многократно накачивать ее. Выжимной винт также было трудно повернуть вручную. Однако со вставленной ручкой задача стала проще, но все еще сложнее.

Отвинчивание винта клапана


Один из членов нашей группы без всяких инструкций передал домкрат другому студенту Карнеги-Меллона и заставил их поднять машину. Без посторонней помощи человек тоже сначала с трудом использовал домкрат, но в конце концов решил, что домкрат очень компактен и прост в использовании.


Проведя исследование и самооценку домкрата, группа пришла к выводу, что он очень компактен и легок для домкрата. Группа также пришла к выводу, что его размер позволяет легко хранить его в машине, а конструкция делает домкрат очень простым в использовании.Поскольку здесь не так много открытых движущихся частей и нет возгорания, домкрат достаточно безопасен. Его стальная конструкция также делает его очень прочным и устойчивым к повреждениям. Некоторые из исправлений, которые может внести группа, - это расширение основания, чтобы предотвратить опрокидывание, а также улучшение ручки, чтобы она не потерялась. Еще одним улучшением может стать то, что домкрат может работать на большом количестве автомобилей в холодном состоянии.

Сборка

Ниже представлен вид гидравлического домкрата в разобранном виде.Детали, которым соответствует каждый номер, перечислены под изображением и в разделе «Спецификация материалов».

Гидравлический домкрат для баллонов

1. Внутренняя ручка

2. Наружная ручка

3. Зажим «крокодил»

4. Штифты

5. Соединительный шток насоса

6. Винт соединительного звена

7. Корпус рукоятки насоса

8. Штанга насоса

9. Уплотнительное кольцо насоса

10. Пластиковое кольцо насоса

11. Корпус насоса

12.Шайба корпуса насоса

13. Винт клапана

14. Уплотнительное кольцо винта клапана

15. Шаровой подшипник клапана

16. База

17. Пластиковый бампер

18. Пластиковый фильтр жидкости

19. Пластиковая шайба основания

20. Резиновое уплотнительное кольцо Ramrod

21. Пластиковый фиксатор уплотнительного кольца шатуна

22. База Ramrod

23. Корпус Ramrod Shell

24. Винт удлинителя

25. Внутренняя камера

26. Внешний цилиндр

27.Резиновая пробка

28. Большое пластиковое колпачковое кольцо

29. Винтовая крышка внешнего цилиндра

30. Предупреждения на английском языке

31. Предупреждения на других языках

Спецификация

Ниже приводится список из 31 детали, из которых состоит домкрат для баллона с гидравлическим приводом. Большинство изделий изготовлено из стали, которую каким-либо образом обрабатывали, обычно на мельнице или токарном станке. Не стальные детали изготавливаются из резины или пластика и покупаются или изготавливаются методом литья под давлением. Таблицу можно отсортировать по артикулу, количеству, весу, материалу и производственному процессу.

Номер детали Имя Количество Вес (г) Функция Материал Производственный процесс Изображение
1 Внутренняя ручка 1 78 Внутренняя часть ручки, используемая для перекачивания жидкости Окрашенная сталь Изогнутая, Сваренная
2 Наружная ручка 1 134 Наружная ручка, используемая для перекачивания жидкости Окрашенная сталь Изогнутая, Сварная
3 Зажим типа «крокодил» 2 <1 Используется для удержания штифтов (# 4) на месте Алюминий Куплено
4 Штифт 2 7 Используется для удержания конструкции насоса вместе Сталь Куплено
5 Соединительный шток насоса 2 25 Соединяет корпус рукоятки насоса (# 6) с основанием (# 16) Окрашенная сталь Штампованный
6 Винт соединительного звена 1 5 Соединяет соединительные штоки насоса (№ 5) с корпусом рукоятки насоса (№ 7) Окрашенная сталь Клепка
7 Корпус рукоятки насоса 1 98 Соединяет рукоятку (№ 1 и 2) со штоком насоса (№ 8) Окрашенная сталь Штампованный, изогнутый, Сварной
8 Шток насоса 1 42 Перемещается вверх и вниз для создания давления на домкрат Окрашенная сталь Автоматизированный токарный процесс, просверленный
9 КОЛЕСО НАСОСА 1 <1 Создает герметичное уплотнение для насоса Резина Куплено
10 Пластиковое кольцо насоса 1 <1 Удерживает уплотнительное кольцо насоса (# 9) на месте Пластик Куплено
11 Корпус насоса 1 74 Ограничивает движение штока насоса (# 8) до 1D Окрашенная сталь Автоматизированный токарный процесс, с резьбой
12 Шайба корпуса насоса 1 1 Обеспечивает разделение между основанием и нижней частью корпуса насоса (# 11) Сталь Куплено
13 Винт клапана 1 18 Позволяет сбросить давление в домкрате Окрашенная сталь Автоматический токарный процесс, резьбовой, штампованный
14 Уплотнительное кольцо винта клапана 1 <1 Создает герметичное уплотнение вокруг винта клапана (# 13) Резина Куплено
15 Шаровой подшипник клапана 3 1 Создает или освобождает жидкостное уплотнение, обеспечивающее поток между камерами Сталь Куплено
16 Основание 1 1049 Удерживает вместе домкрат, вмещает различные клапаны в домкрате Окрашенная сталь Литая сталь, процесс автоматизированного стана, с резьбой
17 Пластиковый амортизатор 1 <1 Удерживает шарикоподшипник клапана (# 15) на месте Пластик Литье под давлением
18 Пластиковый фильтр жидкости 1 <1 Фильтрует мусор во время потока жидкости Пластик Литье под давлением
19 Пластиковая шайба основания 1 <1 Основание уплотнений внутренней камеры (# 25) Пластик Куплено
20 Резиновое уплотнительное кольцо Ramrod 1 <1 Создает герметичное уплотнение вокруг корпуса Ramrod (# 23) Резина Куплено
21 Пластиковый фиксатор уплотнительного кольца Ramrod 1 1 Удерживает резиновое уплотнительное кольцо Ramrod (# 20) на месте Пластик Куплено
22 Ramrod Base 1 98 Не допускает попадания жидкости в корпус Ramrod (# 23) и предотвращает прилипание к основанию (# 16) Сталь Автоматический токарный процесс
23 Ramrod Shell 1 310 Перемещает вверх и вниз, поднимая и опуская что-либо на домкрате Сталь Автоматический токарный процесс, с резьбой
24 Удлинительный винт 1 176 Позволяет поднимать домкрат на большую высоту Сталь Автоматический токарный процесс, с резьбой, с заклепками
25 Внутренняя камера 1 314 Приводит корпус шатуна (# 23) к одномерному движению Сталь Автоматизированный токарный процесс, с резьбой
26 Внешний цилиндр 1 405 Дома жидкие Окрашенная сталь Штампованные, гнутые, сварные
27 Резиновая пробка 1 <1 Позволяет предварительно заполнить домкрат гидравлической жидкостью Резина Куплено
28 Большое пластиковое кольцо крышки 1 <1 Предотвращает трение между винтовой крышкой внешнего цилиндра (# 29) и внешним цилиндром (# 26) Пластик Куплено
30 Предупреждения на английском языке 1 <1 Предупреждения на английском языке Бумага Печатная версия
31 Предупреждения на других языках 1 <1 Предупреждения на испанском и французском языках Бумага Напечатано

Механическая функция

Домкрат состоит из серии концентрических цилиндров, каждый из которых находится под давлением и вмещает разное количество гидравлической жидкости.Когда рукоятка вставляется в механизм насоса и перемещается вверх и вниз, жидкость перекачивается из резервуара во внешнем цилиндре в пространство в нижней части внутренней камеры, толкая корпус шомпола вверх. Эта жидкость удерживается внутри внутреннего цилиндра с помощью клапана высокого давления, расположенного в основании домкрата, состоящего из обратного клапана и фильтра для мусора, чтобы нежелательные твердые частицы не повредили уплотнение, созданное шарикоподшипником. Домкрат можно освободить, ослабив винт клапана в основании домкрата, что позволит жидкости вернуться во внешний цилиндр до тех пор, пока винт клапана не будет снова затянут.Этот выпуск жидкости затем опускает кожух шомпола, опуская автомобиль и позволяя снять домкрат. Шомпол также имеет часть, которую можно отвинтить, что увеличивает длину механизма.

Дизайн для производства и сборки (DFMA)

Chanshu Tongrun Auto, компания, производящая этот конкретный продукт, в 2010 году произвела около 10 миллионов автомобильных домкратов [1]. В результате домкрат имеет две основные цели проектирования: достаточную прочность, чтобы поднять 4 тонны материала с земли, и простые, легко производимые серийно детали.

Производство

Почти все детали гидравлического домкрата для баллона изготовлены из стали или приобретены у других поставщиков, за исключением стального литого основания и торцевой крышки. Похоже, что большинство обработанных стальных труб были обточены на токарном станке в мастерской, но, учитывая невероятно высокую производительность Changshu Tongrun, они, вероятно, были изготовлены с помощью какого-то автоматизированного процесса.

Дизайн для производственных функций и улучшений
Цель проектирования Сильные стороны Области улучшения
Минимизация количества деталей
  • Основание из литой стали вмещает большую часть сложного насосного оборудования.
  • Без посторонних или декоративных деталей
  • Поменять шарниры помпы на заклепки вместо штифтов
  • Используйте ручку рычага одиночного насоса
Стандартизация компонентов
  • Подшипники, соединительные штифты, уплотнительные кольца и шайбы, похоже, приобретаются оптом и, вероятно, могут быть использованы для различных домкратов, которые производит Chanshu Tongrun.
  • Убедитесь, что большинство деталей изготовлено из трубы того же диаметра, что и детали, используемые в домкратах других размеров, чтобы упростить покупку деталей.
Commonize продуктовая линейка
  • Многие детали изготавливаются из трубной заготовки, которые могут быть легко изготовлены опытным машинистом или изготовлены в массовом порядке в автоматизированном процессе.
  • Основание и завинчивающаяся крышка изготовлены из литой стали.
Стандартизация конструктивных элементов
  • Соединительные штоки насоса выполнены из штампованной стали.
Сохраняйте простой дизайн
  • Большинство деталей обрабатываются с использованием очень простых процессов
  • Большинство деталей демонстрируют осевую симметрию
Многофункциональные детали
  • Рукоятка насоса также служит рукояткой для открытия выпускного клапана.
  • Удлинитель винта позволяет домкрату работать на многих транспортных средствах
  • Включает часть, которая может увеличивать площадь поверхности основания, обеспечивая более прочный домкрат
Простота изготовления
  • Большинство деталей либо закупаются, либо изготавливаются из простых трубных заготовок.
  • Используйте более мягкие металлы, которые легче обрабатывать, например алюминий, для деталей, которые не подвергаются сильному давлению.
Избегайте жестких допусков
  • Фитинги уплотнены шайбами ​​и уплотнительными кольцами, что обеспечивает герметичное уплотнение без использования идеально обработанной стали.
  • Насос удерживается незакрепленными шарнирными соединениями, а рычаги насоса свободно сидят.
Минимизация вторичных и чистовых операций
  • Вся сборка собрана, затем окрашена распылением
  • Литые стальные детали вообще не обработаны, они все равно очень "ухабистые"
  • Инструкции напечатаны на этикетке, а не на ней

Сборка

Чтобы упростить сборку, почти все детали предназначены для ввинчивания друг в друга, избегая сложных креплений или соединений.Единственное серьезное исключение - это насосный узел, который испытывает наибольший диапазон движений и поэтому удерживается вместе с помощью простых шарнирных соединений. Кроме того, почти весь насосный аппарат заключен в стальное литое основание, что значительно упрощает сборку за счет усложнения изготовления детали.

Конструкция для функций сборки и улучшений
Цель проектирования Сильные стороны Области улучшения
Использовать узлы
  • Шомпол, похоже, был собран отдельно
  • Насосный аппарат можно было перепроектировать так, чтобы он мог быть выполнен в виде отдельного узла.
Устранение ошибок
  • Внутренняя камера может быть собрана в любом направлении - у нее нет «верхней» стороны
Свернуть крепежные детали
  • Большинство деталей ввинчиваются друг в друга, за исключением нескольких очень простых шарнирных соединений.
Минимизация обработки
  • Нет - К сожалению, большую часть домкрата необходимо собирать вручную.
Свернуть направление сборки
  • Домкрат полностью построен на литой стальной основе.
  • Только другая операция - заполнение домкрата после его сборки.
  • Поместите заправочный клапан в верхнюю часть домкрата, чтобы его можно было наполнить в вертикальном положении.
Обеспечить беспрепятственный доступ
  • При сборке в правильном порядке каждая деталь легко доступна
  • Заполнение значительно упрощается за счет включения отверстия в боковой части резервуара, которое затем закрывается.
Максимальное соответствие сборки
  • Многие детали изготовлены из стальных труб или штампованы из стали, что позволяет использовать острые кромки.
  • Основание из литой стали с закругленными краями и шероховатой поверхностью.

Анализ видов и последствий отказов (FMEA)

После рассмотрения всех компонентов нашей системы мы определили восемь основных областей, в которых наш продукт может выйти из строя.Большинство основных областей состоит из внешних компонентов продукта, частей, с которыми пользователь взаимодействует во время работы с системой: ручки в сборе, конструкции насоса, основания, удлиненного винта, зажимов типа «крокодил» и клапан винтовой. До тех пор, пока продукт не рассечен, остальные области будут недоступны.

Несмотря на то, что вероятность отказа внутренних компонентов мала, их серьезность и обнаружение отказа очень высоки. Если эти детали необходимо заменить, пользователю будет чрезвычайно сложно разбирать систему.Мы рекомендуем дизайн, который делает эти части более доступными. Таким образом, при необходимости можно менять такие элементы, как гидравлическая жидкость и детали. Это позволит пользователю обслуживать домкрат, что гарантирует безопасность и долговечность.

Отказ внешних компонентов зависит от их конструкции и от пользователя. Вероятность отказа компонентов колеблется от умеренной до высокой. Если эти части выйдут из строя, система не будет работать должным образом, и пользователь может подвергнуться серьезной опасности.Чтобы предотвратить такие отказы, мы рекомендуем изменить конструкцию, испытать и обозначить новые материалы для деталей.

  • Рейтинги FMEA основаны на таблицах 14.12 («Рейтинг серьезности отказа»), 14.13 («Рейтинг возникновения отказа») и 14.14 («Рейтинг обнаружения отказа») из учебника «Инженерный дизайн» Дитера, Г. и Л. Шмидт.
FMEA - Гидравлический домкрат для бутылок
Элемент и функция Режим отказа Последствия отказа S Причины отказа O Элементы управления током D RPN Рекомендуемые действия
База Советы Более Падение автомобиля с травмами пользователя и / или повреждением автомобиля. 10 Домкрат неправильно установлен под автомобилем. Пользователь не ставит автомобильные опоры после подъема. Неровная поверхность не обеспечивает устойчивости. 4 Разместите домкрат под ровной поверхностью автомобиля, поставьте опоры, не работайте на неровной поверхности. 9 360 Измените форму основания, увеличьте площадь поверхности. Сделайте многофункциональный пакет, который будет использоваться в качестве опоры для базы.
Винт клапана снят, утечки Утечка гидравлической жидкости.Шариковые подшипники могут упасть с места. 9 Пользователь полностью выкручивает клапан. 6 Данное руководство содержит инструкции по закрытию и открытию клапана. 5 270 Установите заглушку внутри, чтобы пользователь не поворачивал клапан после открытия.
Зажимы типа «крокодил» Выскальзывание / деформация Штифты выпадают с места, конструкция насоса больше не работает. 8 Перегрузка и неправильное использование 3 Убедитесь в правильности использования насосной системы.Не допускайте перегрузки соединительных штоков насоса. 10 240 Используйте другой способ соединения контактов. Замените штифты на систему винт-гайка и удалите эту деталь.
Удлинительный винт На неровной поверхности Автомобиль может поскользнуться и винт прогнуться 8 Домкрат неправильно установлен под автомобилем. 4 Расположите поверхность винта под ровной поверхностью автомобиля. 8 224 Форма области контакта может быть изменена.
Отводы Домкрат больше нельзя использовать, необходимо заменить компонент. 8 Перегрузка 2 Предельная масса винта 9 144 Сделайте компонент заменяемым.
Заклинило Невозможно отрегулировать высоту. 8 Износ / коррозия 4 Смазывайте при необходимости 3 96 Обеспечьте смазочное масло вместе с продуктом.
Узел ручки Изгиб внутренней и / или внешней ручки. Не могу правильно прокачать автомобильный домкрат. 7 Неправильное использование или повреждение покупателем. 4 Не перегружайте материал. Храните его в надежном месте 8 224 Разработайте жесткую ручку с высоким модулем Юнга, чтобы противостоять деформации.
Внутренняя и внешняя ручки разделены. Перекачка автомобильного домкрата становится затруднительной и может привести к травме. 3 Пользователь тянет во время накачки, что приводит к разделению. 7 Во время перекачивания убедитесь, что внешняя ручка не выскользнула из своего места. 5 105 Разработайте узел ручки, который фиксирует внутреннюю и внешнюю ручки.
Уплотнительные кольца Износ приводит к поломке Потеря гидравлической жидкости 10 Износ 2 Если домкрат не использовался какое-то время или использовался в течение многих лет, проверьте, что он работает перед подъемом автомобиля. 10 200 Измените систему, чтобы клиенту было легче заметить и обслуживать.
Пластиковый амортизатор Сдвигается Один из шариковых подшипников выпадет с места. 10 Износ или отсутствие смазки может привести к поломке пластмассовой детали и ее выскальзыванию. 2 Гидравлическая жидкость - это многофункциональный компонент, обеспечивающий смазку. 10 200 Разрешить пользователю добавлять жидкость в систему в случае потери жидкости.
Корпус насоса и соединительные стержни насоса Во время накачки / настройки механизма пальцы пользователя застревают между ними. Немедленная травма. 6 Неправильное использование ручки. Пользователь оставляет палец (пальцы) на штифтовом соединении во время накачки. 5 Пользователь должен держать руки на безопасном расстоянии. 6 180 Поместите резиновую пробку между корпусом насоса и соединительными стержнями, чтобы предотвратить травмы.
Один из компонентов изгибается. Не могу правильно прокачать автомобильный домкрат. 7 Неправильное использование или повреждение покупателем. 3 Ограничьте силу, прилагаемую к этим компонентам. 8 168 Используйте жесткий материал для сопротивления деформации. Как покупатель, предотвратите повреждение, используя продукт надлежащим образом.

Дизайн для окружающей среды (DFE)

В этом разделе обсуждаются основные источники выбросов парниковых газов (ПГ), связанные с этим продуктом, подробно показанные в таблице ниже.Самым большим источником выбросов парниковых газов от этого продукта является использование гидравлической жидкости в домкрате. Эта жидкость является нефтепродуктом и поэтому состоит из большого количества углерода. Если Конгресс установит налог на выбросы CO2, стоимость гидравлической жидкости, вероятно, вырастет, что приведет к увеличению первоначальной стоимости и стоимости обслуживания домкрата. Стоимость изготовления самого домкрата также увеличится, но не так значительно, как стоимость жидкости. При этом в целом стоимость домкрата и первоначальной заправки жидкости вряд ли увеличится более чем на доллар, поэтому это не окажет серьезного влияния на продажи домкрата.Важно отметить, что при утилизации домкрата также возникают выбросы парниковых газов. Поскольку топливо основано на нефти, при разложении оно выделяет CO и CO2 в окружающую среду. Утилизация домкрата будет лучшим вариантом, потому что вы можете безопасно утилизировать топливо и повторно использовать сталь. Кроме того, выбросы парниковых газов из гидравлической жидкости можно сократить, используя более экологически чистую жидкость, такую ​​как продукт на основе растительного масла [3], или выбирая жидкость, которую не нужно менять так часто.

Еще одна область, в которой можно сократить выбросы парниковых газов, - это производство домкрата. Уже сейчас многие части домкрата изготавливаются с использованием процессов с относительно низкой энергоемкостью. Наиболее примечательными являются детали, изготовленные путем штамповки и гибки листового металла, что требует относительно небольших затрат энергии. Производство многих других частей домкрата, таких как его внутренние цилиндры, похоже, производилось на токарном автомате. Эти процессы могут быть разработаны таким образом, чтобы снизить потребление энергии за счет минимизации оборудования, необходимого для их производства.

Примечания к этой таблице:

  • CO2 на свалках вряд ли будет облагаться налогом, но он включен здесь просто для справки.
  • Эти результаты являются приблизительными, поскольку каждый сектор представляет ряд продуктов, далеко выходящих за рамки того, что используется в автомобильном домкрате.
  • Если гидравлическую жидкость менять каждые два года в соответствии с рекомендациями, то это, безусловно, самый большой источник выбросов CO2. Однако, если пользователи редко или никогда не заменяют его, выбросы CO2 из жидкости будут примерно в том же масштабе, что и из других источников.

Роли членов команды

Мелани Джаспер: руководитель отдела Дизайн для окружающей среды (DFE)

Дерек Лессард: Руководитель отдела проектирования производства и сборки (DFMA)

Дэниел Марк: Ведущий специалист по ведомости материалов и механических функций

Глориана Редондо: руководитель отдела анализа видов и последствий отказов (FMEA)

Даниэль Тебризи: Краткое содержание, исследование пользователей и руководство по потребностям заинтересованных сторон

Список литературы

[1] Объем продаж.http://www.tongrunjacks.com/static.php?id=5

[2] Дитер; Шмидт. Инженерный дизайн, пятое издание. Нью-Йорк: Макгроу-Хилл, 2013.

[3] http://en.wikipedia.org/wiki/Hydraulic_fluid

[4] http://www.bobistheoilguy.com/forums/ubbthreads.php?ubb=showflat&Number=529258

[5] http://shop.advanceautoparts.com/webapp/wcs/stores/servlet/product_x_7060033-P_x_x?cm_mmc=ACQ-_-Google-_-GPLA-_-7060033&ci_src=17588969&ci_sku&g600=plas&ci_ci_ci&clid&cl&cl=70633&plus = CNS0j4imq7wCFcY7OgodmSwA2g # фрагмент-1

[6] http: // en.wikipedia.org/wiki/Petroleum#Composition

[7] http://www.steelonthenet.com/commodity-prices.htmlhttp://www.steelonthenet.com/commodity-prices.html

[8] Институт экологического дизайна Университета Карнеги-Меллона. (2008) Экономическая оценка жизненного цикла затрат-выпуска (EIO-LCA), Модель отраслевых эталонов США 1997 г. [Интернет], Доступно по адресу: Проверено 3 февраля 2014 г.

[9] http://www.amazon.com/Torin-T

-Hydraulic-Bottle-Jack/dp/B000CO9YPG/ref=sr_1_1?ie=UTF8&qid=13771&sr=8-1&keywords=hydraulic+jack

[10] http: // afexsystems.ru / Industries / Landfill /

[11] http://thinkoutsidethebin.com/2011/04/30/anything-made-with-steel-can-be-easily-recycled/

инструментов - Безопасно ли использовать гидравлический домкрат в качестве подставки? Если нет, то почему?

Не существует понятия «абсолютно, идеально, на 100% безопасно».

Каждый инструмент имеет свое правильное и неправильное использование, и каждый работает либо параллельно с другими инструментами для повышения безопасности и надежности, либо последовательно с другими инструментами, что в конечном итоге снижает безопасность и надежность.

Будет ли гидравлический домкрат надежно удерживать автомобиль? Это зависит от уровня риска, на который вы готовы пойти. В гидравлическом домкрате различают несколько режимов отказа:

  1. Разрушение конструкции (усталость металла, разрушение крепежа, разрушение сварного шва)
  2. Скольжение, падение
  3. Уплотнение
  4. Клапаны (3 выпускных и два односторонних)
  5. Неправильная сборка / обслуживание / жидкость

Кроме того, некоторые из них представляют собой медленные, почти незаметные режимы отказа.Если уплотнение или клапан протекает достаточно медленно, чтобы вы не замечали, вы можете начать работу, не обнаружив слишком поздно, что автомобиль опускается, и обнаружив, что не можете извлечь свое тело из медленно опускающегося автомобиля. Если повезет, можно позвать на помощь. Если нет ...

Если вы уверены, что все эти риски являются допустимыми, то, возможно, для вашего определения безопасности гидравлический домкрат является «безопасным». Я бы не доверил это своей жизни, я бы не рекомендовал это другим, но если это только вы, то даже правительство не сможет заставить вас применять более эффективные методы безопасности.

Посмотрим на виды отказов домкрата:

  1. Разрушение конструкции (усталость металла, разрушение пальца / трещотки, разрушение сварного шва)
  2. Скольжение, падение

Нет ничего безопаснее, чем домкрат с точки зрения поддержки транспортного средства ... кроме большего количества домкратов.

Но для меня это все еще недостаточно безопасно. Одна подставка означает, что одна неисправность - что, возможно, маловероятно - может привести к травме или смерти. Так что, как минимум, я продолжаю использовать гидравлический домкрат и домкратную стойку, но чаще всего я использую две стойки домкрата для каждой точки подъема и снимаю гидравлический домкрат просто потому, что он занимает так много места.

Что вам действительно нужно определить, чтобы ответить на ваш вопрос, так это каков ваш уровень приемлемого риска и каковы затраты. Если вы столкнетесь с неудачей, какова цена отказа? Учитывая, что в дело вовлечены ваша жизнь и здоровье, цена отказа настолько высока, что для меня дополнительное время и затраты на установку домкрата всегда того стоят.

Как понять, как работает гидравлический домкрат

Определение домкрата и его типов:

Домкрат широко известен как инструмент или устройство для подъема тяжелых предметов, особенно автомобилей, с целью замены шины или ходовой части автомобиля или для осмотра изнанки.Он используется для подъема транспортных средств с одной стороны от земли. Домкраты доступны в различных размерах, и они поднимают вес в зависимости от своего размера. Валетов можно разделить на категории по типу применяемой силы. Усилие, прикладываемое домкратами, действует на эти два основных механизма, то есть на резьбу винта и гидроцилиндры. Таким образом, домкраты делятся на эти два типа:

  • Гидравлический домкрат
  • Механический домкрат

Гидравлический домкрат:

Эти типы домкратов более мощные, чем механические, поскольку они используются для подъема лифта в зданиях.Источником энергии, используемым гидравлическими домкратами для подъема грузов, является гидравлическая жидкость. Эти домкраты содержат два цилиндра разных размеров, соединенных трубкой, гидравлическая жидкость нагнетается плунжером в эти цилиндры. Масло поступает в камеру насоса, когда плунжер отводится назад, и масло возвращается в цилиндры, когда плунжер движется вперед. Это движение масла создает давление, которое приводит в действие домкрат. Два типа гидравлических домкратов - это напольный домкрат и домкрат для бутылок , которые я подробно описал в следующем разделе.

Механический домкрат:

Механический домкрат включает домкраты или автомобильные домкраты. Эти типы домкратов часто используются в домах и гаражах для подъема тяжелых предметов, а для того, чтобы поднимать или опускать предметы, в домкратах этого типа используются физические средства. Они рассчитаны на его способность поднимать вес. Самый распространенный тип механического домкрата - это винтовой домкрат, который работает с помощью рычага, перемещаемого оператором. Для подъема и опускания груза используйте винтовые домкраты своей формы резьбы.Механические домкраты также используются для изменения дизайна сцены, настройки деревообрабатывающего станка и строительства.

Что такое гидравлические домкраты?

Гидравлические домкраты - это один из типов домкратов, которые используются для подъема грузов или подъема автомобильного транспортного средства с одной стороны от земли, чтобы его можно было буксировать. Эти гнезда работают по принципу Паскаля. В строительной отрасли многие инструменты используют гидравлические домкраты для выполнения своих задач.Гидравлические домкраты создают давление с помощью гидравлической жидкости, которая обычно является маслом. Движение масла из камеры насоса к цилиндрам создает давление в этих домкратах.

Зачем нужны гидравлические домкраты?

Гидравлический домкрат - это полезное устройство, которое используется для подъема тяжелых транспортных средств, таких как бульдозеры, лифты, эти домкраты значительно облегчают работу и экономят много времени. Гидравлические домкраты также используются в домах для дверных ограничителей, автомобилей, мотоциклов и т. Д., Но они обычно имеют небольшие размеры.Гидравлические домкраты - устройства полезные и удобные в использовании. Для предприятий, которые занимались подъемом или разгрузкой тяжелых предметов, эти домкраты полезны для этого. В мотоциклах используются гидравлические тормоза, что делает тормозную систему эффективной. Гидравлические домкраты используются для различных целей в соответствии с потребностями и требованиями людей, эти домкраты также необходимы в отраслях промышленности для подъема тяжелых предметов, а в кранах требуется несколько гидравлических домкратов для повышения их функциональности. Если вам необходимо установить гидравлический домкрат в вашей отрасли, вам следует проконсультироваться с опытным специалистом, потому что домкрат должен быть установлен правильно, чтобы работать эффективно, а домкрат должен быть установлен таким образом, чтобы он занимал меньше места.

Эти гнезда просты в использовании и представляют собой легкие устройства. Если у вас есть гидравлический домкрат, вам не нужно использовать тяжелые условия и покупать дорогостоящее оборудование для подъема тяжелых предметов. Гидравлические домкраты делают процесс подъема легким и быстрым, а также делают процесс безопасным, любой может использовать этот тип домкрата, правильно ухаживая за ним.

Как работает гидравлический домкрат?

Гидравлический домкрат - это простое и удобное в использовании устройство, которое поднимает тяжелые грузы.Он состоит из двух цилиндров разного размера, один из которых больше другого, эти цилиндры используются для удержания гидравлической жидкости, и есть насосная система, которая состоит из насоса, используемого для создания давления на жидкость, насос приводится в действие механическим или ручным способом. насос. Работа гидравлического домкрата описана ниже:

Принцип работы:

Основным источником энергии, используемым гидравлическими домкратами, является гидравлическая жидкость, которая обычно представляет собой масло, и они создают давление за счет движения этого масла в двух цилиндрах через плунжер. .Поскольку один цилиндр больше другого, сила, создаваемая большим цилиндром, будет выше, однако давление будет одинаково расти в обоих цилиндрах. Сначала масло перемещается в камеру насоса, чтобы плунжер насоса оттягивался назад, из-за этого движения плунжера всасывающий клапан открывается, и масло перемещается в камеру. Во-вторых, масло затем перемещается в камеру цилиндра, при этом плунжер насоса опускается вниз, в результате чего масло втягивается в цилиндры, проходя через внешний нагнетательный клапан.После этого всасывающий клапан закрывается, что приводит к созданию давления в камере, и из-за этого давления поршень камеры поднимается, что помогает поднять тяжелый груз. По сути, работа гидравлического домкрата основана на перемещении гидравлической жидкости из камеры насоса к цилиндрам, и это движение может выполняться много раз, чтобы поднимать вес все выше и выше.

Принцип работы гидравлического домкрата:
Гидравлический домкрат работает по простому принципу i.е. Принцип Паскаля. Этот принцип был впервые разработан французским ученым по имени Блез Паскаль. Закон Паскаля гласит:

«Давление, приложенное в любой точке жидкости, заключенной в контейнер, передается без потерь на все другие части жидкости».

В любой жидкости, заключенной в емкость, статическое давление прикладывается к стенкам емкости, эта сила прикладывается перпендикулярно стенкам и внутри жидкости. Когда к этой статической жидкости прилагается внешнее давление, это давление равномерно распределяется по всем направлениям жидкости, и это называется принципом Паскаля.

Чтобы понять это, давайте возьмем пример стеклянного сосуда, который заполнен водой, и в нем есть отверстия, а наверху сосуда есть небольшой поршень, как показано на рисунке 1, если мы приложили силу к поршень, тогда он будет создавать давление в воде, и это давление будет равномерно распределяться во всех направлениях, благодаря чему вода устремляется из отверстий с одинаковым давлением, прикладываемым к поршню.

Рисунок 1

Формула, открытая с помощью этого принципа Паскаля, выглядит следующим образом:

F1 / A1 = F2 / A2

Или мы можем переписать эту формулу как:

F2 = F1 * A2 / A1

Где

F1 = сила, приложенная к поршню A.

F2 = сила, создаваемая поршнем B.

A1 = площадь поршня A.

A2 = площадь поршня B.

Пример:

Допустим, в гидравлической системе поршень A имеет площадь 20 квадратных сантиметров, на которую к жидкости в контейнере прилагается сила F1 в 30 ньютон, а поршень B, который соединен трубкой с другим концом, как показано на рисунке 2, имеет площадь 100 квадратных сантиметров, какова теперь сила на поршне B?

Рисунок 2

F1 = 30 ньютон.

F2 =?

A1 = 20 квадратных сантиметров.

A2 = 100 квадратных сантиметров.

Применяя формулу принципа Паскаля, получаем:

F2 = F1 * A2 / A1

= 30 x 100/20

= 150 N.

Это означает, что применяя При небольшом усилии на поршень A гораздо большее усилие будет приложено к поршню B, который используется для легкого подъема тяжелого груза без каких-либо усилий.

Теперь опишу гидравлический домкрат, работающий по принципу Паскаля.

Функционирование гидравлического домкрата можно легко описать с помощью принципа Паскаля, который гласит, что сила, приложенная к находящейся в нем жидкости, будет равномерно распределяться по всем направлениям жидкости. Гидравлический домкрат работает по этому простому принципу, который я объяснил выше на примерах. В гидравлическом домкрате, когда плунжер приводится в действие, он оказывает давление на гидравлическую жидкость, которая обычно представляет собой масло, залитое в цилиндр.Поскольку односторонний всасывающий клапан полностью закрыт, а цилиндры заполнены жидкостью, когда плунжер активен, внутри цилиндров нарастает давление. Давление хочет уйти самым легким способом, поэтому оно подтянуло поршень с другой стороны, соединенный с трубкой, так что он поднимет все, что находится на пластине, расположенной с другой стороны. Насос многократно прикладывает эту небольшую силу к гидравлической жидкости до тех пор, пока давление жидкости не станет достаточным для подъема груза, установленного на домкрате, как показано на рисунке 3.

Рисунок 3

Для того, чтобы полностью понять принцип работы гидравлического домкрата, рассмотрите изображения ниже:

На нем есть поршень и плунжер, работающие в двух цилиндрах, которые имеют разные размеры, и эти Цилиндры связаны с камерой внизу, которая заполнена гидравлической жидкостью.

Пусть

W = это вес, который мы хотим поднять.

F = сила, приложенная к плунжеру.

A1 = площадь подъемника.

A2 = площадь плунжера.

Давление, создаваемое силой, приложенной к плунжеру, будет равно:

P = F / A2 ,

Поскольку принцип Паскаля гласит, что указанное выше давление будет равномерно распределяться во всех направлениях, поэтому давление нарастает. на плунжере равно:

P = F / A2

P = W / A1 или

W = F * A1 / A2.

Это означает, что если мы приложим небольшое усилие к плунжеру, то плунжер будет производить гораздо большее усилие W , которое поднимает наш вес вверх.

Компоненты гидравлического домкрата:

Ниже представлена ​​диаграмма компонентов гидравлического домкрата.

Основными компонентами гидравлического домкрата являются:

  • Резервуар или буферный резервуар.
  • Насос.
  • Обратный клапан.
  • Выпускной клапан.
  • Главный или большой цилиндр.
  • Малый цилиндр.

Описание вышеперечисленных компонентов приведено ниже.

Резервуар:

Резервуар в основном представляет собой буферный резервуар, который используется для хранения гидравлической жидкости, т.е. масла, а также для подачи масла в насос и для хранения возвращаемого масла, а также для защиты гидравлической жидкости от внешние материалы или примеси, которые он также использовал, чтобы охладить масло через его стенки и позволить загрязнениям осесть на дне и отделить воздух.

Насос:

Насос используется для перекачки гидравлической жидкости из одной точки в другую, сопротивление в потоке гидравлической жидкости вызывает повышение давления. В гидравлике используются поршневые насосы прямого вытеснения, которые перекачивают только фиксированное количество гидравлической жидкости из системы всасывания, независимо от веса, который будет подниматься. Воздух не должен попадать в насос, если это так, это вызовет аэрацию, что означает, что насос работает с большим шумом, чтобы избавиться от этого шума, в резервуаре должно быть достаточно масла.

Обратный клапан:

Это клапан, который используется для потока гидравлического масла только в одном направлении, как правило, после насоса, чтобы обеспечить обратное вращение насоса. Он также известен как обратный клапан.

Выпускной клапан:

Поскольку насос используется для увеличения давления гидравлической жидкости, и это давление перемещается в сторону цилиндров, но если по какой-либо причине насос выходит из строя и давление становится слишком большим, необходимо его сбросить. это давление, чтобы спасти домкрат от повреждения, поэтому этот клапан используется для сброса этого давления.

Главный или большой цилиндр:

В домкрате используются два цилиндра, один маленький, а другой большой, он заполнен гидравлической жидкостью на большом цилиндре, на который помещается груз, который мы собираемся поднять .

Малый цилиндр:

Малый цилиндр используется для приложения давления к большому цилиндру. Он также заполнен гидравлической жидкостью, т. Е. Маслом.

Типы гидравлических домкратов:

Есть два типа гидравлических домкратов:

Напольный домкрат:

Напольный домкрат широко известен как инструмент для подъема транспортных средств, таких как автомобили, с целью замены шины или колеса. ходовая часть автомобиля.Он используется для подъема транспортных средств с одной стороны от земли, и с помощью напольного домкрата мы можем это легко сделать, поскольку напольные домкраты используют гидравлику. Напольные домкраты просты и безопасны в использовании, если мы использовали их в соответствии со спецификациями производителей. Чтобы использовать домкрат, мы должны поставить их на землю. Напольные домкраты доступны в различных размерах, и они поднимают вес в зависимости от своего размера.

Работа напольного домкрата:

Напольный домкрат приводится в действие, помещая его под автомобиль или точку, с которой мы не можем поднять автомобиль.Рукоятка домкрата многократно перекачивается, эта перекачка всасывает масло из резервуара домкрата и создает давление в гидравлической жидкости, и это давление перемещается в подъемную камеру из-за этого давления опорная площадка домкрата начинает подниматься вертикально. и таким образом поднять вес т.е машину или что-нибудь.

Домкрат для бутылок:

Популярность бутылок начала расти в начале 1900 года, когда автомобильная промышленность начала отказываться от домкратов этого типа, которые легко использовать для осмотра автомобиля или оказания любых других услуг. они также известны как ручные домкраты.Этот тип домкратов назван из-за их цилиндров, которые похожи на молочные бутылки, которые обычно используются в автомобильной промышленности, потому что это простой способ поднять и опустить транспортное средство. Они также используются в других областях в качестве складских грузоподъемников, кабельных ножниц и подъемников с носилками.

Работа домкрата для бутылок

Бутылка состоит из вертикального вала, на котором есть платформа для подъема груза наверху, на котором он выдерживает вес груза.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
