Защита картера автомобильного двигателя: назначение, виды, требования — Autodromo
Картер – важная деталь двигателя, состоящая из двух частей – верхней и нижней, соединенных между собой крепежными болтами. В верхней части картера расположены цилиндры двигателя, в нижней части – масляный резервуар.

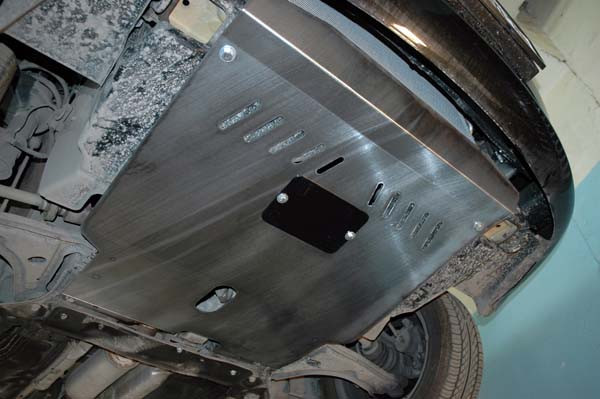

Самой незащищенной частью кузова автомобиля является днище и моторный отсек, где расположен двигатель и другие важные узлы и агрегаты (коробка передач, сцепление). Для того чтобы надежно оградить двигатель от ударов и загрязнений предусмотрена установка защиты картера – важного элемента кузовной конструкции автомобиля.
Фото: tuningdom.ru
В автомобилях, оснащенных двигателями с продольным расположением, предусмотрена установка защиты только для поддона картера. В автомобилях с двигателями поперечного расположения дополнительно защита устанавливается на сцепление и КПП.
Помимо защиты узлов и агрегатов защита картера выполняет еще одну вроде бы мелкую, но все же очень полезную функцию – она защищает моторный отсек от грязи и пыли, летящих с дороги, благодаря чему двигатель остается чистым значительно дольше, а значит, работает в более комфортных условиях.
Грязь и пыль, накапливаясь на двигателе, как известно, мешает процессу охлаждения, из-за чего двигатель может перегреваться.
Содержание
- Типы защиты картера
- Устройство защиты картера
- Требования к защите картера
- Насколько хороша и надежна защита картера?
Типы защиты картера
Защита картера изготавливается из сверхпрочных и износостойких материалов, таких как нержавеющая сталь, алюминиевый и титановый сплавы, стеклопластик, кевлар и карбон. Рассмотрим наиболее распространенные ее виды.
- Алюминиевая защита. Достаточно эффективный тип защиты, который отличается привлекательным дизайном, надежностью, долговечностью и хорошими эксплуатационными характеристиками. Алюминиевая защита имеет малый вес, по сравнению со стальным аналогом, но большую толщину стенок. Да и стоимость ее до пяти раз выше, чем у ее стальной защиты, поэтому чаще всего ее используют для гоночных автомобилей, где каждая мелочь может иметь огромное значение;
- Стальная защита (из листовой стали).
Это самый распространенный тип защиты, который устанавливается на самых различных автомобилях. Несмотря на свою непрезентабельность, защита данного типа отличается надежностью и доступной ценой. Она вынослива к ударам и сильным механическим повреждениям. Устойчивость к появлению коррозии и ржавчины возможна только благодаря надежному антикоррозийному покрытию. Существенным недостатком такого типа защиты является ее внушительный вес. - Защита из нержавеющей стали. Зачастую такой тип защиты устанавливается на дорогие иномарки. Имеет прекрасный внешний вид, высокие эксплуатационные характеристики и высокую стоимость.
- Композитная защита. Такой тип защиты предусмотрен для автомобилей класса люкс. Изготавливается с применением высокотехнологичных разработок, отличается высокой прочностью, жесткостью, долговечностью, небольшим весом и высокой ценой. Самым главным преимуществом такого типа защиты является ее устойчивость к деформациям, это значит, что она способна обеспечить более высокую степень защиты важных элементов двигателя, однако, при определенном типе воздействия данная защита постепенно теряет свои свойства и требует замены.
Это самый распространенный тип защиты, который устанавливается на самых различных автомобилях. Несмотря на свою непрезентабельность, защита данного типа отличается надежностью и доступной ценой. Она вынослива к ударам и сильным механическим повреждениям. Устойчивость к появлению коррозии и ржавчины возможна только благодаря надежному антикоррозийному покрытию. Существенным недостатком такого типа защиты является ее внушительный вес.
При выборе защиты следует учитывать тип автомобиля, особенности сборки, но самое главное – условия эксплуатации транспортного средства.
Если ездить исключительно по асфальту, например, возить ребенка в школу и по кружкам и никогда не выбираться на проселок, не лазить по бордюрам, а зимой выбирать только очищенные дороги, то защиту можно не ставить вовсе. Хватит того листа, которым производители комплектуют автомобили на заводе.
Если же условия эксплуатации таковы, что часто приходится ездить по проселочным дорогам, забираться в лес, на бездорожье, то без надежной защиты не обойтись и ее обязательно нужно поставить.
Устройство защиты картера
Защита картера представляет собой тонкий лист определенной формы, в зависимости от типа картера. Толщина стенок защиты может составлять от 1,5 до 5 мм и зачастую это зависит от материала-основы.
Некоторые варианты защиты могут иметь ребра, выштамповки, амортизаторы для поглощения вибраций.
При этом следует учитывать, что установка дополнительной защиты картера может в значительной степени уменьшить клиренс автомобиля, что непременно скажется на внедорожных свойствах автомобиля, но как вы понимаете, это палка о двух концах.
Без защиты тоже придется лишний раз переживать, заезжая в очередную колею или преодолевая яму.
Лучший выход в данном случае – тщательно подобрать защиту, которая максимально точно будет подходить к модели вашего автомобиля. В этом случае клиренс уменьшится всего на 2-3 см.
Внимательно изучите инструкции к автомобилю или проконсультируйтесь у продавца, предусмотрено ли в вашем автомобиле штатное место для установки дополнительной защиты. То есть защита на новом автомобиле может не стоять, но место под нее может быть предусмотрено.
Если именно так обстоит дело с вашим авто, то лучший вариант для вас – выбирать из тех вариантов защиты, которые изготовлены специально под вашу модель автомобиля.
В этом случае будет минимальное уменьшение клиренса, а сама защита не будет мешать проведению большинству работ по обслуживанию автомобиля, поскольку в нужных местах в защите будут предусмотрены технологические отверстия.
Требования к защите картера
К данному защитному элементу предъявляются повышенные требования, которые позволят гарантировать безопасность всех важных агрегатов транспортного средства.
Часто дополнительная защита ставится не только на картер, но на весь моторный отсек, оберегая тем самым не только двигатель, но и все остальные агрегаты, которые могут располагаться очень низко.
Фото: tuningdom.ru
Надежность защиты картера заключается в повышенной жесткости и долговечности. При этом особое внимание уделяется и ее безопасности при аварии.
Дело в том, что в современных автомобилях конструкция кузова устроена таким образом, что при серьезном столкновении двигатель уходит вниз, под днище автомобиля, тем самым оставляя дополнительный шанс водителю и пассажирам остаться живыми.
Если же поставить серьезную защиту, которая конструктивно будет мешать уходить двигателю под днище, то это становится опасным, поскольку двигатель, не имея возможности провалиться, полетит в салон и в это случае шансов выжить у людей попросту не будет.
Покупая защиту картера, обязательно поинтересуйтесь, известно ли продавцу о том, что предусмотрено производителем данной конструкции на случай серьезной аварии.
Следующим требованием, предъявляемым к защите картера, является ее устойчивость к появлению коррозии.
Постоянное воздействие сильных загрязнений, повышенного уровня влажности, а также агрессивных химических веществ могут приводить к появлению ржавчины и коррозии на днище автомобиля.
Поэтому так важно, чтобы материалы, из которых изготовляется защита картера, были максимально устойчивыми к коррозии, покрытие всех элементов защиты должно быть гальваническое, а не лако-красочное.
Если алюминиевые и композитные защиты устойчивы к агрессивной среде воздействия, то стальные защиты требуют дополнительного покрытия надежными антикоррозийными составами.
Насколько хороша и надежна защита картера?
Всегда стоит помнить о том, что какая бы мощная защита не стояла, она не в состоянии защитить автомобиль от повреждения на 100%. Защита лишь снижает вероятность возможного повреждения, поэтому терять голову и гонять там, где есть возможность нарваться на скрытое препятствие не стоит.
Здраво оценивайте дорожную ситуацию и в целях безопасности лучше забыть про защиту сразу после ее установке в том плане, что ездить для своей же безопасности следует максимально аккуратно… так, как будто у вашего автомобиля нет защиты картера.
Удачных вам поездок и как можно меньше препятствий!
Защита картера двигателя – назначение и ремонт + видео » АвтоНоватор
Для недоступности «сердца» автомобиля внешним механическим повреждениям используется защита картера двигателя, своими руками установить ее, конечно, можно, но она будет далека от промышленного образца. Однако в качестве «скорой помощи» вашему автомобилю в дальней дороге вполне подойдет. Поскольку довольно сложно точно подогнать заготовку под крепежи и при этом эффективно изолировать поддон от ударов, такая самодеятельность не всегда может надежно уберечь моторный отсек автомобиля от различных повреждений.
Где находится картер двигателя и зачем он?
Что же собой представляет защитный кожух, каково его назначение и какие требования к нему предъявляются? Защита поддона картера двигателя – это металлический лист определенной формы, который устанавливают внизу моторного отсека автомобиля.
Главное его назначение – надежно изолировать силовой агрегат от механических повреждений и максимально перекрыть доступ к нему дорожной грязи и пыли.
В свою очередь поддон предохраняет кривошипно-шатунный механизм от различных загрязнений и служит резервуаром для моторного масла. Крепится он к картеру болтами, а для герметизации между ними устанавливается прокладка из мягкого маслостойкого материала. В нижней части поддона имеется специальное сливное отверстие, закрытое резьбовой пробкой.
Иногда защиту путают с пластиковыми щитками, которые устанавливаются на некоторых иномарках изготовителями. Их, скорее всего, можно назвать пыльниками или брызговиками, так как они спасают только от грязи.
Ремонт картера двигателя – исправляем повреждения своими руками
В каких случаях требуется ремонт картера двигателя? Поломки картера в основном происходят в результате механических повреждений, таких как:
- обрыв шатунных болтов;
- обрыв юбки поршня;
- при использовании в системе охлаждения воды, в зимний период при ее замерзании происходит разрыв каналов, по которым циркулирует охлаждающая жидкость;
- в результате перегрева двигателя возможна деформация внутренних перегородок блока цилиндров.
Из всех этих видов повреждений лишь некоторые поддаются ремонту. Например, наружную трещину на блоке цилиндров можно заварить аргонной сваркой. Большинство внутренних дефектов, таких как деформации, ремонту не подлежат. В этом случае блок цилиндров необходимо менять.
С ремонтом поддона картера все намного проще и не так плачевно. Если на автомобиле не установлена надежная защита картера, то вероятно, что рано или поздно поддон может получить повреждение вылетевшим из-под колес камнем. Чаще всего его пробивают, наехав на какое-либо препятствие. А так как клиренс современных легковых автомобилей, в основном, не превышает 15 см, то на наших дорогах это явление стало уже обыденным.
В некоторых случаях, когда повреждения минимальны (небольшая трещина или микроскопическая пробоина), ремонт можно провести своими силами даже в пути. Для этого следует воспользоваться так называемой холодной сваркой, которая продается в большинстве магазинов автозапчастей.
youtube.com/embed/NP919TEXW5c?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»> Защита картера двигателя – какой материал лучше?
На некоторых старых моделях отечественных легковушек, таких как «Жигули», установлены поддоны из стали, которые довольно просто заварить даже в домашних условиях обычной электросваркой. На большинстве же иномарок поддоны изготовлены из алюминиевых сплавов, и в случае их повреждения кустарный ремонт уже не поможет. Здесь потребуется вмешательство специалистов станции технического обслуживания, которые вынесут свой вердикт: отремонтировать или заменить поврежденный поддон.
Чтобы обезопасить двигатель своего автомобиля от повреждений рекомендуется установить под днище щиток из стеклопластика
В заключении можно сказать, что установка защиты картера – это не прихоть или дань современной автомобильной моде, а насущная необходимость.
До тех пор пока отечественные дороги будут напоминать лунный ландшафт, оставлять двигатель без защиты – значит существенно увеличивать риск его повреждения.
- Автор: Андрей
- Распечатать
Оцените статью:
(1 голос, среднее: 1 из 5)
Поделитесь с друзьями!
Adblock
detector
Защита картера двигателя
Российские реалии таковы, что один из важнейших аксессуаров для автомобиля – защита картера двигателя, которую многие производителя не включают в перечень обязательного оборудования. Между тем, риск налететь на невесть откуда взявшийся посреди трассы булыжник, или угодить в яму, с печальными последствиями в виде пробитого картера очень велик.
Многие автовладельцы, на чьих машинах установлен лишь грязезащитный фартук (пыльник), задаются вопросом, нужна ли защита картера. Как показывает практика, даже на ровной дороге следует проявлять осторожность. Картер двигателя очень уязвим и для того, чтобы пробить его, зачастую достаточно относительно слабого удара. Известны случаи, когда он пробивался неправильно закрытой крышкой канализационного люка: автомобиль наезжает на нее колесом, проваливается в колодец, а крышка при этом бьет по незащищенному картеру. Результат – эвакуатор, автосервис и дорогой ремонт.
Уже после того, как масло вытекло из пробитого поддона, к водителю приходит понимание того, зачем нужна защита картера. К сожалению – поздно. В интернете можно найти множество фото с последствиями аварий.
Помимо картера двигателя, при ударе можно повредить коробку передач. Особенно это касается автомобилей с поперечным расположением силового агрегата, поэтому они в большей степени нуждаются в том, чтобы водителем своевременно была установлена защита картера и КПП.
У машин с продольным расположением мотора коробка страдает редко, но, тем не менее, подстраховаться все же стоит.Содержание
- Самые важные характеристики защиты картера
- Из чего изготавливают защиту
- Сталь
- Нержавейка
- Алюминиевая
- Композитная
- Титановая
- Как ставить защиту картера своими руками
Самые важные характеристики защиты картера
Чтобы разобраться, как выбрать защиту картера, достаточно знать основные параметры, которым она должна отвечать.
Смысл установки защиты картера двигателя сводится к тому, что при наезде на какое-либо препятствие она принимает удар на себя и поглощает основную часть энергии столкновения. Оставшаяся часть передается на кузов или раму, поэтому защита должна крепиться к силовым элементам (лонжеронам или подрамнику).
- Первое, на что следует обратить внимание, как она крепится.
- Вторая характеристика защиты – ее жесткость.
Между ней и картером остается небольшое пространство, и защита должна быть достаточно жесткой, чтобы при ударе не прогнуться и не повредить картер. Увеличение деформационного пространства не имеет смысла, поскольку в этом случае сильно снижается проходимость автомобиля. При выборе лучше отдать предпочтение защите, имеющей ребра жесткости, поскольку они значительно снижают степень деформации после удара. Плоский, не усиленный лист, скорее всего, прогнется и не справится со своей основной задачей.
Также при выборе нужно обратить внимание на форму защиты. Она должна иметь небольшой наклон вниз от передней части. Этого требуют автопроизводители. Дело в том, что машины конструируются таким образом, чтобы в случае лобового удара мотор уходил вниз, чтобы не травмировать водителя и переднего пассажира, и защитный лист не должен этому препятствовать.
Важным параметром является прочность защиты. Желательно, чтобы в ней было как можно меньше технологических отверстий.
Наконец, не стоит забывать о весе. Чем тяжелее защитный лист, тем выше дополнительная нагрузка на подвеску. Оптимальным принято считать вес от семи до пятнадцати килограммов. Легче качественная защита двигателя быть не может, а более тяжелая перегрузит переднюю часть автомобиля.
Из чего изготавливают защиту
Вопрос о том, какую защиту картера выбрать, не дает покоя многим автовладельцам. Ее изготавливают из самых разных материалов – стали, нержавейки, титана, алюминия и композитных материалов, таких как углепластик или стеклопластик. Все они обладают различными свойствами, и автовладельцы нередко задаются вопросом, какая защита картера лучше. Обывателям более знакома металлическая защита картера, тогда как композитная только начинает завоевывать место на рынке, а потому многие водители испытывают к ней недоверие.
Сталь
Стальная защита картера двигателя нашла наибольшее распространение. В первую очередь, это обуславливается ее дешевизной, она стоит дешевле любой другой. При этом стальная защита неплохо справляется со своей главной задачей: благодаря высокой прочности она надежно оберегает картер от ударов. Как правило, ее толщина составляет 2 мм. В подавляющем большинстве случаев этого вполне достаточно, и даже если после удара она деформируется, ее всегда можно снять и относительно легко выправить при помощи кувалды.
Встречается в магазинах и усиленная стальная защита, ее толщина достигает 3 мм. Ее применяют на внедорожниках, которые постоянно эксплуатируются в особо сложных условиях. Весит она больше, легко выдерживает сильные удары, но восстановить деформированный лист своими руками значительно сложнее. Главный враг стальной защиты – коррозия, поражающая, прежде всего, места крепления.
Нержавейка
Защита из нержавеющей стали по своим характеристикам ничем не отличается от обычной стальной.
Единственное е преимущество – коррозионная устойчивость и более презентабельный внешний вид. Правда, и стоит она гораздо дороже. В качестве альтернативного варианта, многие водители устанавливают обычную стальную защиту, а спереди крепят декоративную накладку из нержавейки, добиваясь, таким образом, привлекательного внешнего вида автомобиля без лишних затрат.
Алюминиевая
Алюминиевая защита стоит значительно дороже стальной из-за высокой стоимости самого металла. К ее преимуществам можно отнести высокую жесткость, благодаря которой она не деформируется, и большой срок службы. Немаловажным является и тот факт, что алюминий не искрит при ударе о препятствие, так что вероятность случайного возгорания моторного отсека практически сводится к нулю. Кроме того, вес такой защиты меньше, чем у стальной.
Есть у алюминиевого защитного листа и недостатки. Прежде всего – цена, второй – отсутствие ребер жесткости, третий недостаток заключается в том, что алюминий окисляется на воздухе, и через некоторое время выглядит такая защита не очень красиво.
Закиснуть могут и крепежные болты в местах соприкосновения с алюминием, из-за этого может возникнуть проблема с тем, чтобы снять защиту.
Композитная
Композитная защита поддона картера изготавливается из композитных материалов, таких как стеклопластик или углепластик. Ее несомненным достоинством является небольшой вес, а также то, что она не подвержена коррозии и достаточно надежно защищает картер от ударов.
Недостатков же у нее намного больше, и в совокупности они перекрывают достоинства. После сильных точечных ударов на листе возникают сколы или даже трещины, отремонтировать которые невозможно, т.е. она приобретается на один раз, а потом, скорее всего, потребует замены. К тому же композитная защита (карбоновая, пластиковая, кевларовая) плохо проводит тепло и может стать причиной перегрева двигателя, при этом ее стоимость очень высока, особенно это касается изделий из кевлара.
Титановая
Пожалуй, лучшим материалом для защиты поддона картера двигателя является титан.
Он объединяет в себе все преимущества остальных материалов:
- высокую прочность;
- устойчивость к коррозии и окислению;
- малый вес.
Титановая защита имеет единственный недостаток, по сравнению с остальными своими конкурентами – она очень дорого стоит.
Как ставить защиту картера своими руками
Как правило, если предполагается ставить защитный лист, предназначенный для конкретной модели автомобиля, проблем с монтажом не возникает. Если же найти защиту для конкретного автомобиля не удается, можно подобрать похожую и немного доработать, просверлив в нужных местах отверстия или приварив крепления. В интернете можно найти подробные фото- и видеоинструкции о том, как своими руками дорабатывать и ставить нештатную защиту на автомобили.
Чаще всего она крепится обычными болтами, применяются и другие крепления, такие, как кронштейны или металлические лапки. Единственное, о чем желательно позаботиться перед тем, как ставить защиту (как штатную, так и нештатную), так это о демпфирующих прокладках.
Они могут быть в комплекте, если же нет, то нужно приобрести подходящие.
Многие водители жалуются, что защита стучит при езде по кочкам. Причина кроется в отсутствии демпфера: крепежные болты могут ослабнуть, и появится зазор, что и приведет к неприятному стуку. Ездить с таким звуковым сопровождением не только неприятно, но и опасно, т.к. болты однажды могут полностью вывернуться, и защита отвалится (очень повезет, если она при этом пройдет между колесами машины). Поэтому, если защита картера двигателя стучит, это повод как можно скорее проверить надежность крепления.
Решая, какую именно защиту ставить на автомобиль, нужно самостоятельно осмотреть ее, что называется, «в живую». На фото она может выглядеть совсем по-другому, к тому же многих деталей можно просто не разглядеть. Например, может выясниться, что она крепится при помощи каких-либо дополнительных конструкций, установка которых невозможна на конкретном автомобиле.
Удобнее всего ставить защиту поддона картера, подняв автомобиль на подъемнике.
Если такой возможности нет, можно обойтись ямой или эстакадой. Работать не так удобно, но вполне терпимо и достаточно для того, чтобы снять и поставить ее своими руками.
Стоит или не стоит ставить данный элемент, каждый водитель решает для себя сам.
