Приветствую вас, дорогие мои читатели. Не буду вас утомлять терминами из энциклопедии, благо таких хоть пруд пруди. Постараюсь доходчиво и популярно рассказать про соленоиды, которые повсеместно присутствуют в наших автомобилях.

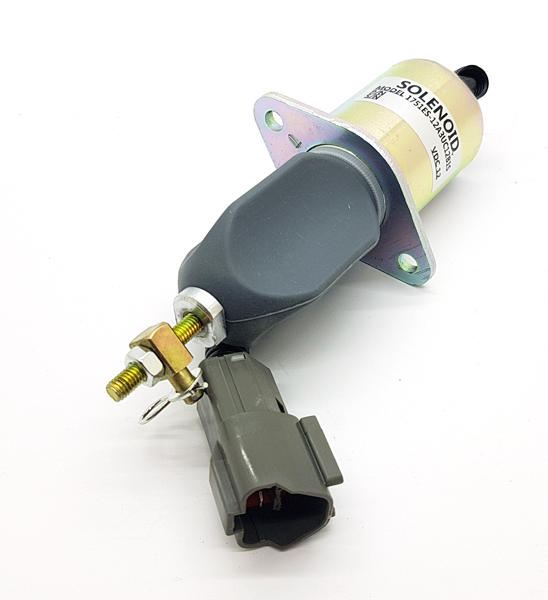

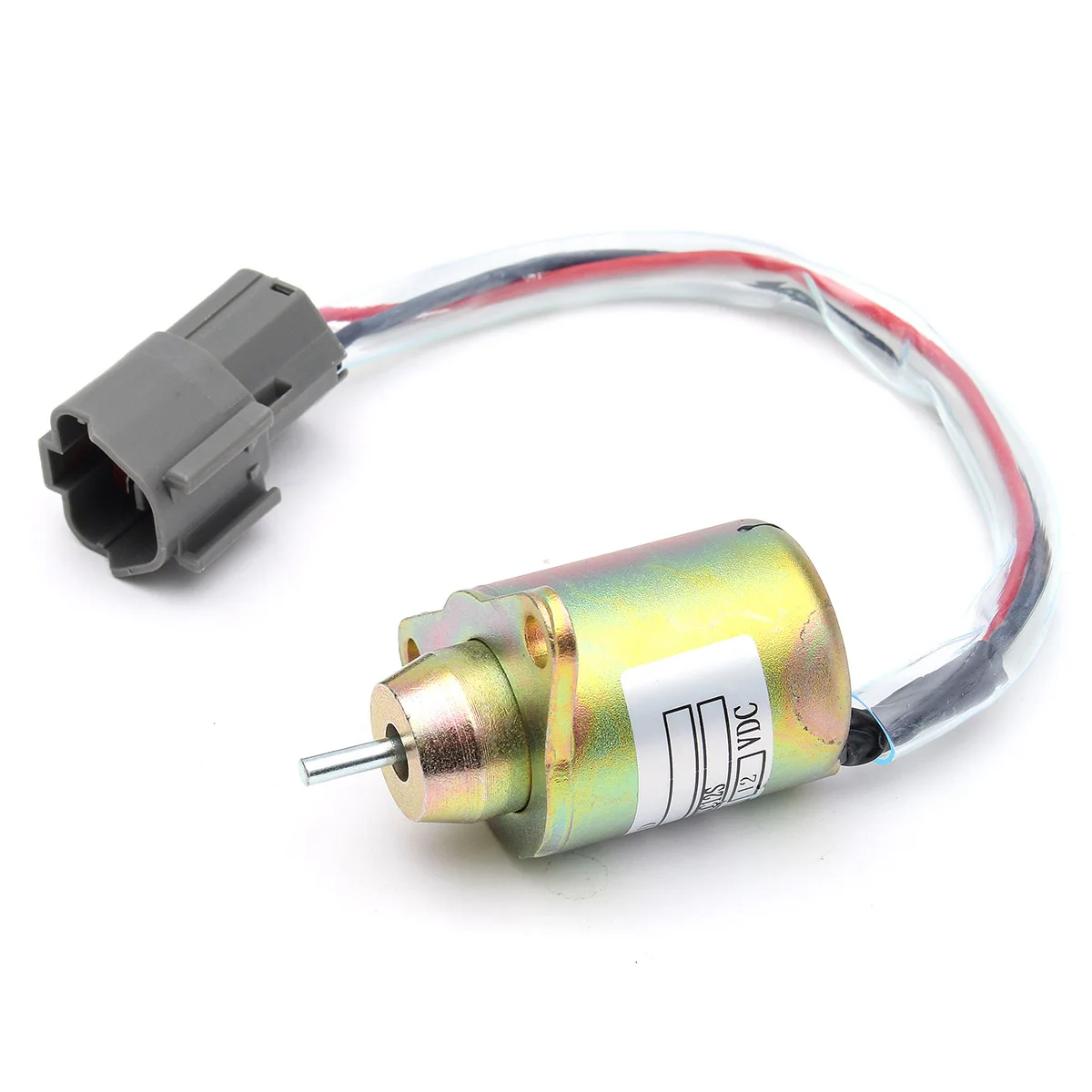

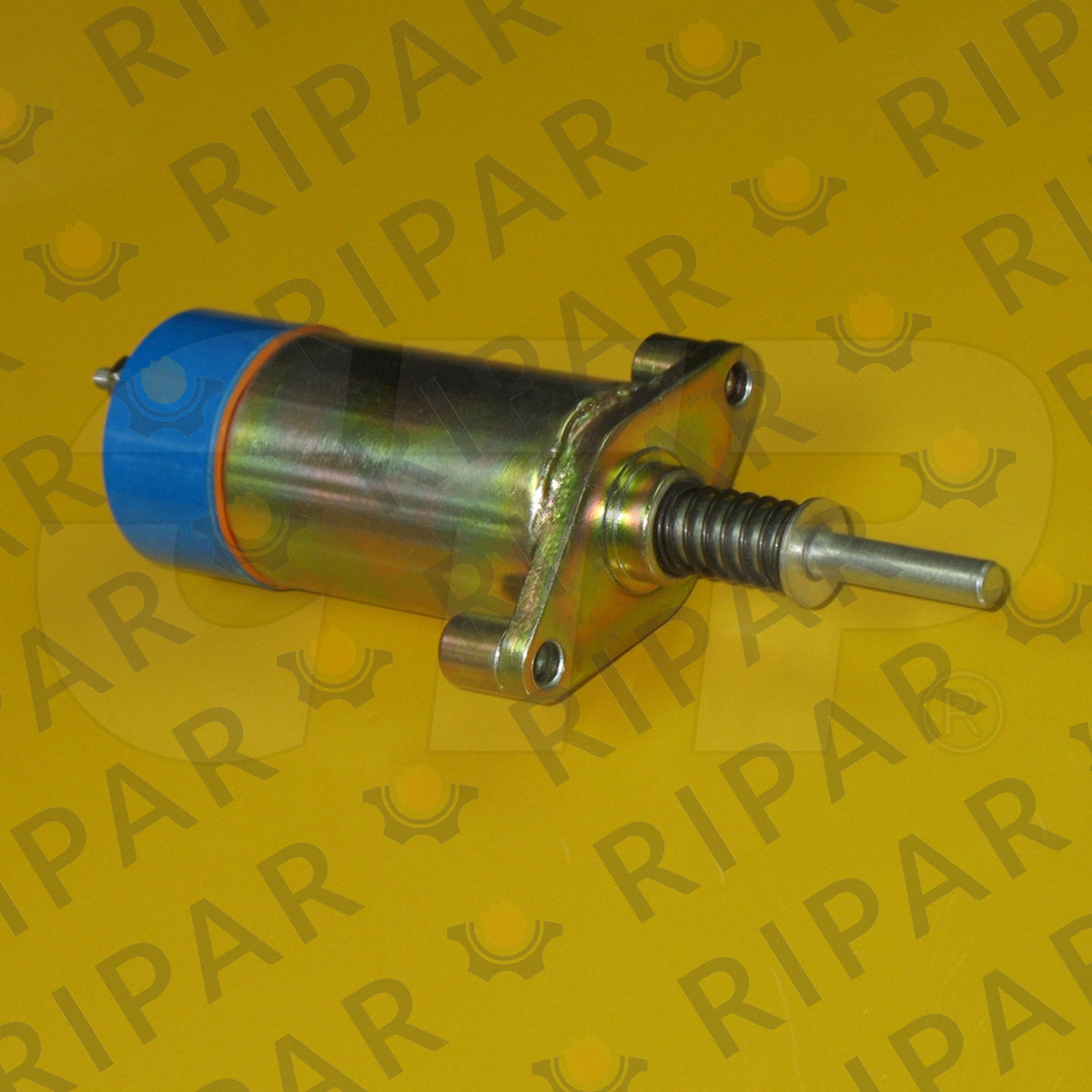

Что такое соленоид

Все просто: металлический или магнитный стержень , который помещен внутрь обмотки (катушки индуктивности). Когда на обмотку (катушку индуктивности) подается напряжение, создается магнитное поле, которое притягивает или отталкивает тот самый стержень. На конец стержня (сердечника) прикрепляется элемент, который необходимо привести в движение.

Где применяются соленоиды

Говоря коротко — в тягах. Другими словами если что-то нужно толкнуть или подтянуть, применяется соленоид. Соленоиды вы встретите в простых электромагнитных клапанах, тягах центрального замка, воздушных заслонках в климат контроле, которые могут принимать положение «открыто» или «закрыто».

Но есть два узла в автомобиле, которые чаще всего упоминаются: топливная форсунка в распределенном впрыске и втягивающее реле в стартере — эти детали являются соленоидами.

Насколько надежны соленоиды

Сложно представить условия, при которых может сломаться сам соленоид. Его как минимум необходимо перегреть, чтобы повредить изоляцию в обмотке или подать напряжение выше номинального. Обычно ломается не сам соленоид, а узел, который приводится им в действие. Не важно, будет это АКПП, внутри которой имеется множество соленоидных клапанов, или привод заслонки рециркуляции воздуха — скорее сломается тяга или мембрана, а не соленоид. Вспомните: топливные форсунки щелкают почти всегда, в вот игла, приводимая в движение соленоидом со временем обрастает налетом, который не позволяет ей двигаться или плотно прилегать, в итоге форсунка или перестает открываться или теряет герметичность.

Как устранить неисправность в соленоиде

Для начала стоит убедиться, что соленоид цел. Для этого его необходимо прозвонить, чтобы исключить обрыв, после чего замерить его сопротивление, сравнив его с паспортным. Если сопротивление в норме и обрыва нет, переходим к следующему пункту.

Если соленоид цел, значит что-то мешает передвигаться его стержню. В клапанах адсорбера может всосать уголь, в заслонках забиваются грязью и жиром шарниры заслонок, в форсунках образуется налет или выработка — в общем попробуйте пошевелить механизм рукой, пытаясь понять, что мешает двигаться. Если рукой не долезть, или придется разбирать узел на свой страх и риск или промывать его моющими жидкостями или заменять, так и не узнав, что же случилось.

Помните: топливные форсунки и клапаны АБС пытаться разобрать и починить очень опасно. Это хорошо, если вы их просто сломаете, но если вам удастся их собрать, то последствия установки «восстановленной» детали будут скорее всего плачевными.

РЕКОМЕНДУЕМ ТАКЖЕ ПРОЧИТАТЬ:

Что такое соленоид в машине

Что такое соленоид в машине?

Соленоиды, не имеют ничего общего с обычной солью, хотя по звуку эти понятия несколько роднятся. На самом деле соленодоиды-это такие клапана в легковой машине.

Зачем они нужны?

Соленоиды, обеспечивают в машине открытие специального клапана, который в свою очередь нужен для смазки АКПП. Такие Соленоиды для АКПП, сами по-себе не работают. Их функционал зависит от работы электронного блока в авто.

Также стоит указать на то, что и сами АКПП, являются клапанами непростыми, а электромагнитными. С их помощью владелец авто может регулировать бесперебойную и надежную как смазку, так и охлаждение всех находящихся в трансмиссии частей.

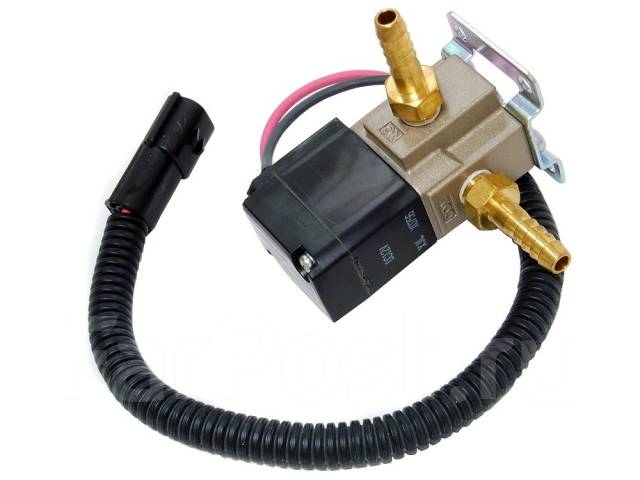

Что собой представляет подобный клапан?

Строение соленоидов АКПП довольно простое. В обычный клапан такой конструкции входит магнитный стержень, имеющий обмотку из меди. Таким образом, когда авто готово к движению и все важные узлы уже находятся под напряжением, соленоид открывает и закрывает специальный канал в котором содержится смазочное масло для АКПП. Тем самым охлаждая важные узлы в работе авто.

В чем принцип действия?

Он до банальности простой. Когда напруги нет, то соленоид АКПП, притягивается к масляному каналу за счет пружин. Так происходит закрытие канала. Однако при поступлении тока, возникает магнитное поле за счет которого пружина как бы автоматически выталкивает клапан наружу, открывая доступ к маслу для смазки.

Разновидности клапанов

Современные соленоиды в отличие от устаревших классических устроены несколько сложнее и управляются за счет импульсной модуляции. Такое нововведение позволило клапану открываться намного плавнее чем обычно. В результате чего количество поступающего масла увеличивается, плавно растекаясь по деталям, обеспечивая более качественную смазку АКПП.

Преимуществом современных соленоидов можно назвать экономность последних при выходе из строя. Замены осуществляются по одному, а не комплектом как в классическом варианте.

Типы клапанов на сегодня

Среди нынешних деталей, как например, соленоид АКПП можно выделить несколько самых распространенных типов электроклапанов авто.

Итак:

1. 3, 4, 5-WAY электроклапана, они служат «переключателями». Бывают как шариковыми, так и золотниковыми.

2. EPC или LPC –эти модели осуществляют контролирующую функцию линейного давления.

3. ТСС больше служит для осуществления блокировки гидротрансформатора.

4. Shift solenoid — соленоид-переключатель, служащий для переключения скоростей, его еще называют «шифтовиком».

5. Современные клапана, так называемые функциональные, которые обеспечивают управление клапанами непосредственно самой плиты по типу транзистора в стандартной электросхеме.

6. Модель обеспечивающая качество переключения передач и работает она лишь для мягкого переключения со скольжением передач.

7. Соленоид управляющий охлаждением смазки. Его работа сродни термостату, который осуществляет открытие канала для понижения температуры масла через внешний радиатор, к примеру.

Как видите, на сегодня типов и видов соленоидов очень большое количество. Причем, их конструкции и возможности все время расширяются и усложняются одновременно, а диагностика и ремонт упрощается до банальной замены.

Хотя еще недавно в большинстве случаев требовалась чистка соленоидов.

Как распознать поломку?

Соленоид АКПП при неисправности можно определить по некоторым признакам:

1. Ваша АКПП стала намного чаще перестраиваться в режим аварийности.

2. Если при стандартном переключении скоростного режима появились резкие толчки.

3. Если при плавном наборе оборотов отчетливо слышны удары в коробке.

Таким образом, заметив такие признаки в машине, владельцу нужно срочно провести глубокую сервисную диагностику и при обнаружении прибегнуть к ремонту АКПП. Поскольку в подобных случаях мастера сервисных центров чаще всего обнаруживают именно неисправности соленоидов.

Возможные причины выхода из строя клапанов

Современные соленоиды, способны выходить из рабочего строя, как и любой другой сложный компонент авто. Причем причины могут быть не только из-за износа последних, но и связанные с другими скорее внешними причинами.

1. Одной из причин неисправности АКПП и соленоидов в частности может стать применение владельцем автомобиля плохого, некачественного масла.

Что же происходит в этом случае? На частях клапана начинает коксоваться масляный осадок, что в определенный момент заклинит в одном положении шток, а значит и сам канал и ни о каком нормальном функционале уже речь идти не может.

Ремонт соленоида в этом случае сложный и дорогостоящий, поскольку менять придется не один,а все сразу. Избежать этого поможет регулярная замена расходно-смазочных материалов.

2. К поломке электроклапанов может привести и неисправность блока управления авто. Но проверить так это или нет можно лишь путем компьютерной диагностики машины. Цена восстановления при этом будет высокой за счет стоимости самого блочка.

Характер езды

Как бы это удивительно не казалось, но от характера езды на вашем авто, во многом зависит и срок службы который сможет прослужить вам соленоид. Специалисты утверждают что более мягкая неторопливая езда на машине значительно продлевает срок службы соленоидов.

А вот если вы поклонник более агрессивной манеры ведения своего авто, то должны знать, что частое нажатие на педаль газа и частое переключение передачи, станет причиной отказа от работы, выхода из рабочего строя соленоида, износа в прямом смысле слова, буквально на первой сотне километров.

Износ плунжера также станет причиной отказа работы клапана, будет наблюдаться нерегулярная подача тока, затем вы заметите что плохо подается смазка в АКПП, дальше вы увидите плохой функционал гидроблока и коробки в целом и так далее. То есть банальное чрезмерное использование педали сцепления, может привести к автоматической неисправности и нарушению работы электроклапана-соленоида.

Чем чревато?

Многих автовладельцев часто волнует вопрос о том, можно ли игнорировать отработавший свой ресурс электроклапан и чем это чревато, если ли какая –то альтернатива или нужно срочно ехать в СТО.

Давайте по порядку. По сути электроклапана открывают канал, заблокированного сцепления фрикционов. Конечно скоростя можно переключать и с толчками, не страшно, тем более что вы знаете, что это неисправный клапан. Но при этом, нельзя также забывать и о том, что может быть не до конца открытым либо закрытым сам канал, что сродни недоотжатому в МКП сцеплению.

Это создаст недостачу давления и работу в сухом режиме, что станет причиной сжигания и масла и фрикционов, начнется выработка всего железа и втулки. В конечном итоге вы получите смерть соленоидов из-за их работы на полное сечение.

Что это значит?

Лишь то, что после выработки ресурса втулок вибрации, полетят все валы, а также и сочленения. Итог будет таковым, что ремонтировать вашу коробку уже не будет смысла, проще будет купить ее новую.

Поэтому любите свое авто, как себя, делайте все вовремя и машинка прослужит вам долгие годы. Ведь неверную работу клапанов-соленоидов можно сравнить с болезнью человека, такой как ангина или ГРИПП. Перенося которую на ногах, человек гробит свое сердце навсегда, так и тут.

Итоги

Давайте подведем итоги. Самыми распространенными причинами отказа электроклапанов в коробке, являются:

1. Засорение. Высочайший урон приносит клеевой слой на фрикционах. Все канальчики забиваются, а плунжеры при этом клинит. Нештатный функционал соленоидов-клапанов может нарушить работу всей АКПП. Значит гидравлический блок время от времени все-таки стоит чистить и желательно его менять по мере изнашивания фрикционов. Особого внимания заслуживает фрикцион гидротрансформатора.

2. Выработка самого клапана-соленоида и его частей. Смиритесь, они к сожалению, тоже не вечны и имеют свой разумный ресурс. Хорошо бы выполнять их замену по регламенту, не дожидаясь пока компьютер при диагностике станет показывать ошибку.

Помните даже максимально современным и надежным электроклапанам замена нужна уже на 200000 километрах пробега! Самые незначительные изменения характеристик в работе электроклапанов гидроблока коробки, повлекут за собой наличие в движении пробуксовок, толчков при смене передач.

При длительной ненормальной эксплуатации поломаются все железные детали коробки: корзина сцепления, лента торможения, планетарные механизмы и прочее. А восстановление с заменой последних в денежном плане выйдет гораздо дороже текущего периодического сервиса.

Смотрите также:

Прицеп-дача Airstream Overlander

Если потек радиатор охлаждения

Прицеп-дача Airstream 684 Serie 2

Двигатель автомобиля Toyota GT-One

Заклинил термостат. Что делать?

Потек главный тормозной цилиндр

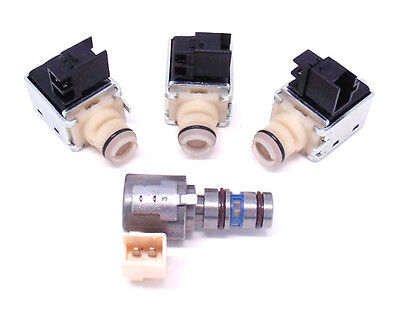

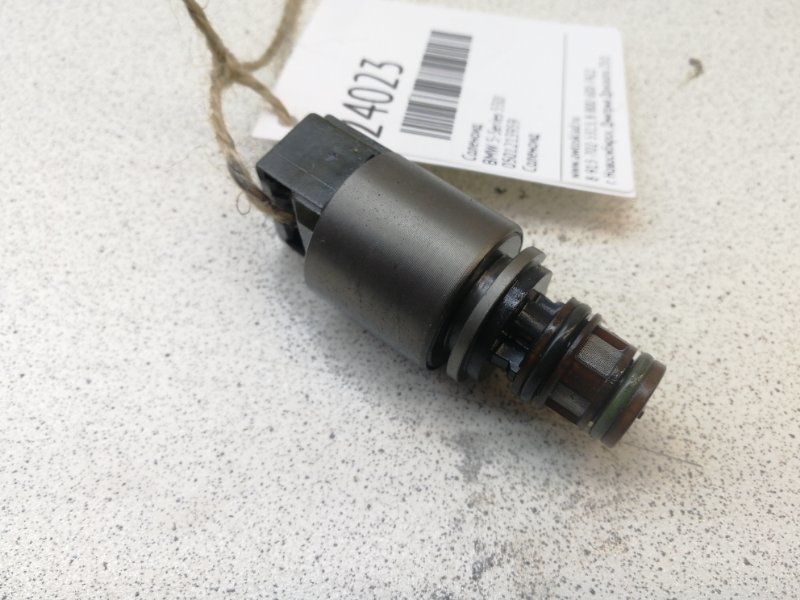

Соленоид АКПП

Соленоид АКПП — электромагнитный клапан, открывает и закрывает масляные каналы гидроблока, по которым подается рабочая жидкость ATF к механическим элементам внутри коробки передач.

Работой соленоидов управляет ЭБУ коробкой – автомат. Блок управления посылает электрические сигналы на соленоид, тем самым открывая или закрывая клапан. Это позволяет контролировать давление трансмиссионного масла при его подаче на фрикционы (элементы сцепления АКПП).

Благодаря работе соленоидов в автоматической коробке происходит переключение передач, а также включается и отключается блокировка ГДТ (гидротрансформатора).

Устройство соленоидов АКПП

Если говорить о  самой простой конструкции, для простоты понимания, соленоид является электроклапаном. В двух словах, в корпусе стоит стержень из металла, на который навита спираль. По указанной спирали идет ток.

Данный стержень в корпусе подвижен, под воздействием тока перемещается от конца спирали к ее началу. Также на стержень воздействие оказывает пружина, которая закрывает клапан.

Соленоид устанавливается в гидроблоке (гидравлическая клапанная плита). Клапан вставляется в канал, также к нему присоединяется электропроводка для подсоединения к блоку управления. Как правило, в АКПП устанавливается от 4-х соленоидов и более (в зависимости от количества передач, особенностей конструкции коробки и т.д.).

Виды соленоидов

Соленоиды для автоматических трансмиссий на начальном этапе выполняли только функцию открытия и закрытия каналов гидроблока.  Далее соленоид стал по принципу работы напоминать электромагнитный клапан (гидравлический клапан).

Устройство получило отдельный масляный канал и клапан шарикового типа, который отвечает за перекрытие данного канала. Далее технология получила развитие, что позволило создать соленоиды  нового поколения.

В таком устройстве шарик в открытом положении позволяет маслу пройти из первого во второй канал, а в закрытом из второго в третий.   В результате удалось добиться эффективного механизма включения и выключения фрикционных муфт (фрикционов).

Следующим этапом развития стали соленоиды с возможностью  дополнительного регулирования, похожие на вентиль. Такие клапаны имеют внутренне кривое сечение. Получив импульс от ЭБУ, сечение соленоида может приоткрыться или немного закрыться. Такое решение позволило еще более гибко управлять давлением масла.

Также добавим, что соленоиды бывают шариковыми, золотниковыми (с клапаном – золотником), линейные соленоиды, соленоиды VFS и т.д.  Кстати, ресурс последних заметно ниже, чем у линейных.

Еще соленоиды могут выполнять разные функции. Например, если отдельно изучать устройство гидромеханических АКПП, соленоид ЕРС /LPC является «главным», так как через него масло проходит  к другим соленоидам и каналам гидроблока.

В АКПП также устанавливается соленоид ТСС. Данный соленоид отвечает за блокировку/разблокировку ГДТ. Через него проходит горячее и загрязненное масло из гидротрансформатора, так что данный элемент часто выходит из строя. Соленоид Shift выполняет роль переключателя скоростей, еще имеются управляющие соленоиды гидроплиты и т.д.

Неисправности и ремонт/замена соленоидов АКПП

Прежде всего, срок службы соленоидов напрямую зависит от состояния и качества масла АКПП. Если масло грязное, клапаны-соленоиды забиваются продуктами износа АКПП, различными отложениями и т.д.

В результате клапан начинает «подклинивать» или «зависать». Естественно, коробка перестает корректно работать, появляются толчки, рывки, пинки АКПП, не включаются отдельные передачи и т.д.

Также частой причиной проблем с соленоидами является износ каналов и плунжеров, нередко отмечается то, что пружины теряют упругость, в корпусе появляются трещины, возникают проблемы с обмоткой соленоида.

Зачастую, ресурс самых надежных соленоидов не более 450 тыс. км, более дешевые «облегченные» версии исправно работают не более 250 тыс. км. Чаще всего, изнашиваются сами детали внутри соленоидов (втулки, клапаны, плунжеры, шарик и т. д.).

Диагностика и замена соленоидов коробки — автомат нужна в том случае, если АКПП стала некорректно работать. При диагностике следует проверять соленоиды по отдельности. В зависимости от типа автоматической коробки, каждый из них отвечает за  те или иные функции.

Например, в простом «автомате» на 4 передачи обычно стоит 4 соленоида. При этом первый соленоид отвечает за включение первой и второй передачи, второй за третью и четвертую передачу, третий  клапан управляет блокировкой ГДТ, четвертый отвечает за тормозную ленту.

Если водитель заметил, что возникли проблемы при переходе со второй  на третью или с первой на вторую передачу, следует на начальном этапе изучить устройство конкретной АКПП. Тогда можно более точно предположить, какой соленоид неисправен.

Также проблема с соленоидами часто проявляется в виде высвечивания ошибки, загорания сигнальной лампы неисправной АТ на панели приборов и т.д.

В таком случае ошибки нужно считать сканером и расшифровать, а также проверить гидроблок и соленоиды. Соленоиды проверяются на сопротивление, а также промываются или продуваются сжатым воздухом.

Ремонт соленоида в автоматической коробке часто не предусмотрен. Если иначе, касательно ремонта соленоидов, задача усложняется, так как данная деталь в современных АКПП неразборная.

На практике это означает, что соленоид в таком случае можно только промыть и прочистить. Если же соленоид можно разобрать, тогда возможна замена его обмотки, а также более тщательная очистка всех элементов клапана.

Замена соленоидов  в коробке — автомат выполняется после диагностики их работоспособности. Для замены необходимо снять клапанную плиту, извлечь неисправный клапан и установить новый.  После этого гидроблок устанавливается на место, проверятся герметичность, заливается жидкость АТФ и затем тестируется работа АКПП.

Линейный электромагнитный соленоид: принцип работы и типы

В данной статье мы подробно поговорим про линейный соленоид, опишем принцип его работы, разберем конструкции линейного и вращательного соленоида, а так же вы узнаете как снизить энергопотребление соленоида.

Описание и принцип работы соленоида

Линейный соленоид работает на том же основном принципе, что и электромеханическое реле, описанное в предыдущем уроке, и точно так же, как и реле, они также могут переключаться и управляться с помощью транзисторов или полевых МОП-транзисторов. Линейный соленоид — это электромагнитное устройство, которое преобразует электрическую энергию в механическое толкающее или тянущее усилие или движение.

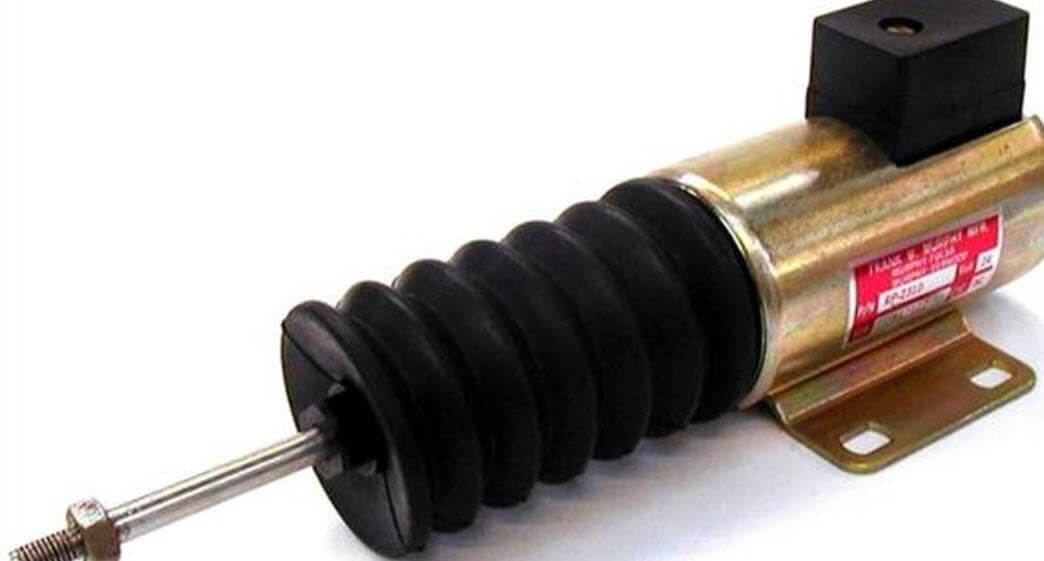

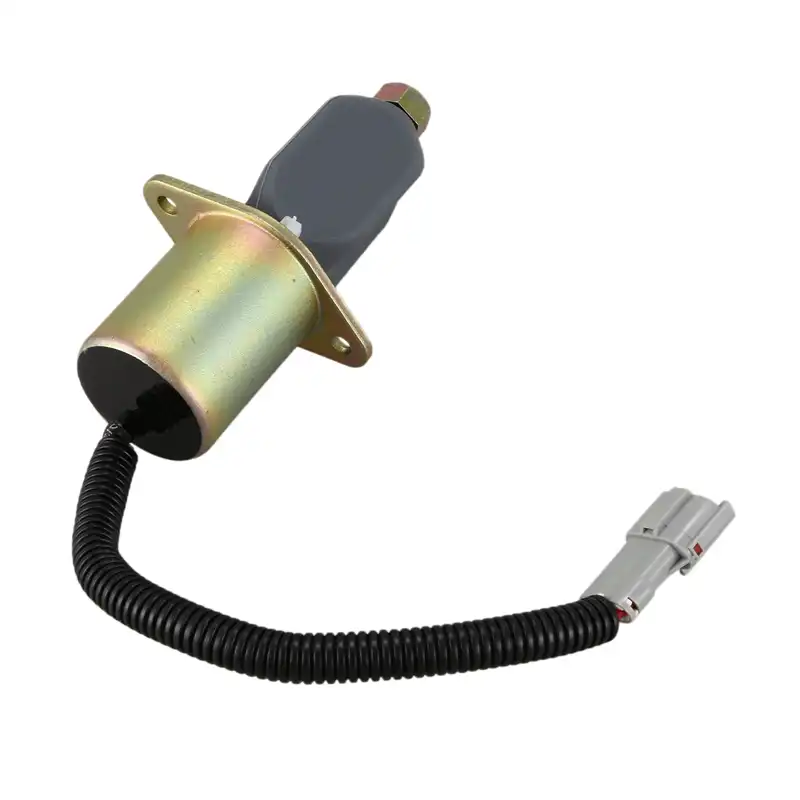

Линейный соленоид в основном состоит из электрической катушки, намотанной вокруг цилиндрической трубки с ферромагнитным приводом или «плунжером», который может свободно перемещать или скользить «ВХОД» и «ВЫХОД» в корпусе катушек. Соленоиды могут использоваться для электрического открывания дверей и защелок, открытия или закрытия клапанов, перемещения и управления роботизированными конечностями и механизмами и даже для включения электрических выключателей только путем подачи питания на его катушку.

Соленоиды доступны в различных форматах, причем наиболее распространенными типами являются линейный соленоид, также известный как линейный электромеханический привод (LEMA) и вращающийся соленоид .

Оба типа соленоидов, линейный и вращательный доступны в виде удержания (с постоянным напряжением) или в виде защелки (импульс ВКЛ-ВЫКЛ), при этом типы защелки используются в устройствах под напряжением или при отключении питания. Линейные соленоиды также могут быть разработаны для пропорционального управления движением, где положение плунжера пропорционально потребляемой мощности.

Когда электрический ток протекает через проводник, он генерирует магнитное поле, и направление этого магнитного поля относительно его северного и южного полюсов определяется направлением потока тока внутри провода. Эта катушка проволоки становится « электромагнитом » со своими собственными северным и южным полюсами, точно такими же, как у постоянного магнита.

Сила этого магнитного поля может быть увеличена или уменьшена либо путем управления количеством тока, протекающего через катушку, либо путем изменения количества витков или петель, которые имеет катушка. Пример «электромагнита» приведен ниже.

Магнитное поле, создаваемое катушкой

Когда электрический ток проходит через обмотки катушек, он ведет себя как электромагнит, и плунжер, который находится внутри катушки, притягивается к центру катушки с помощью магнитного потока внутри корпуса катушек, который, в свою очередь, сжимает небольшая пружина прикреплена к одному концу плунжера. Сила и скорость движения плунжеров определяются силой магнитного потока, генерируемого внутри катушки.

Когда ток питания выключен (обесточен), электромагнитное поле, созданное ранее катушкой, разрушается, и энергия, накопленная в сжатой пружине, заставляет поршень вернуться в исходное положение покоя. Это движение плунжера вперед и назад известно как «ход» соленоидов, другими словами, максимальное расстояние, на которое плунжер может проходить в направлении «вход» или «выход», например, 0–30 мм.

Такой тип соленоида обычно называется линейным соленоидом из-за линейного направленного движения и действия плунжера. Линейные соленоиды доступны в двух основных конфигурациях, которые называются «тягового типа», так как он тянет подключенную нагрузку к себе, когда они находятся под напряжением, и «толкающего типа», которые действуют в противоположном направлении, отталкивая его от себя при подаче питания. Как притягивающие, так и толкающие типы обычно имеют одинаковую конструкцию, с разницей в расположении возвратной пружины и конструкции плунжера.

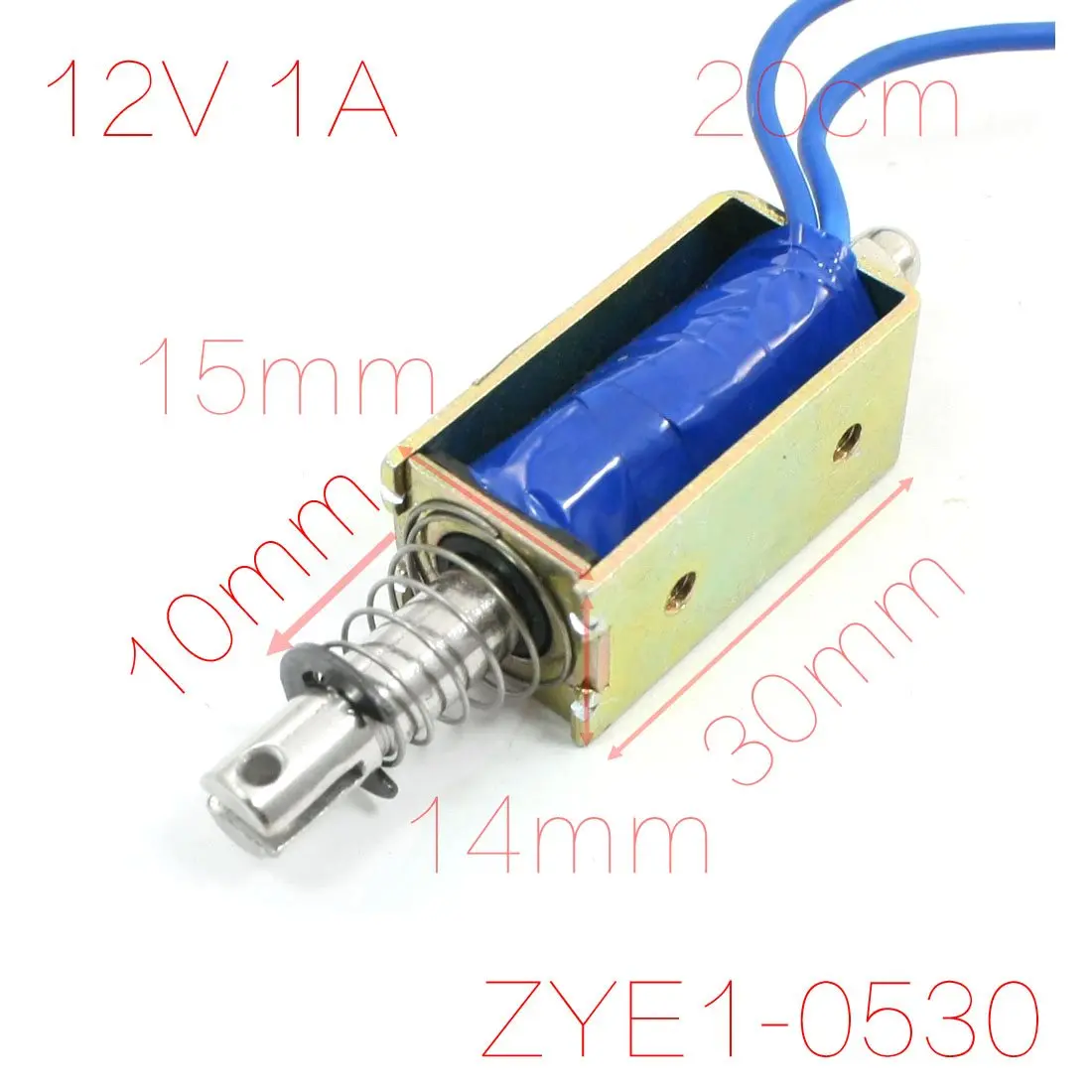

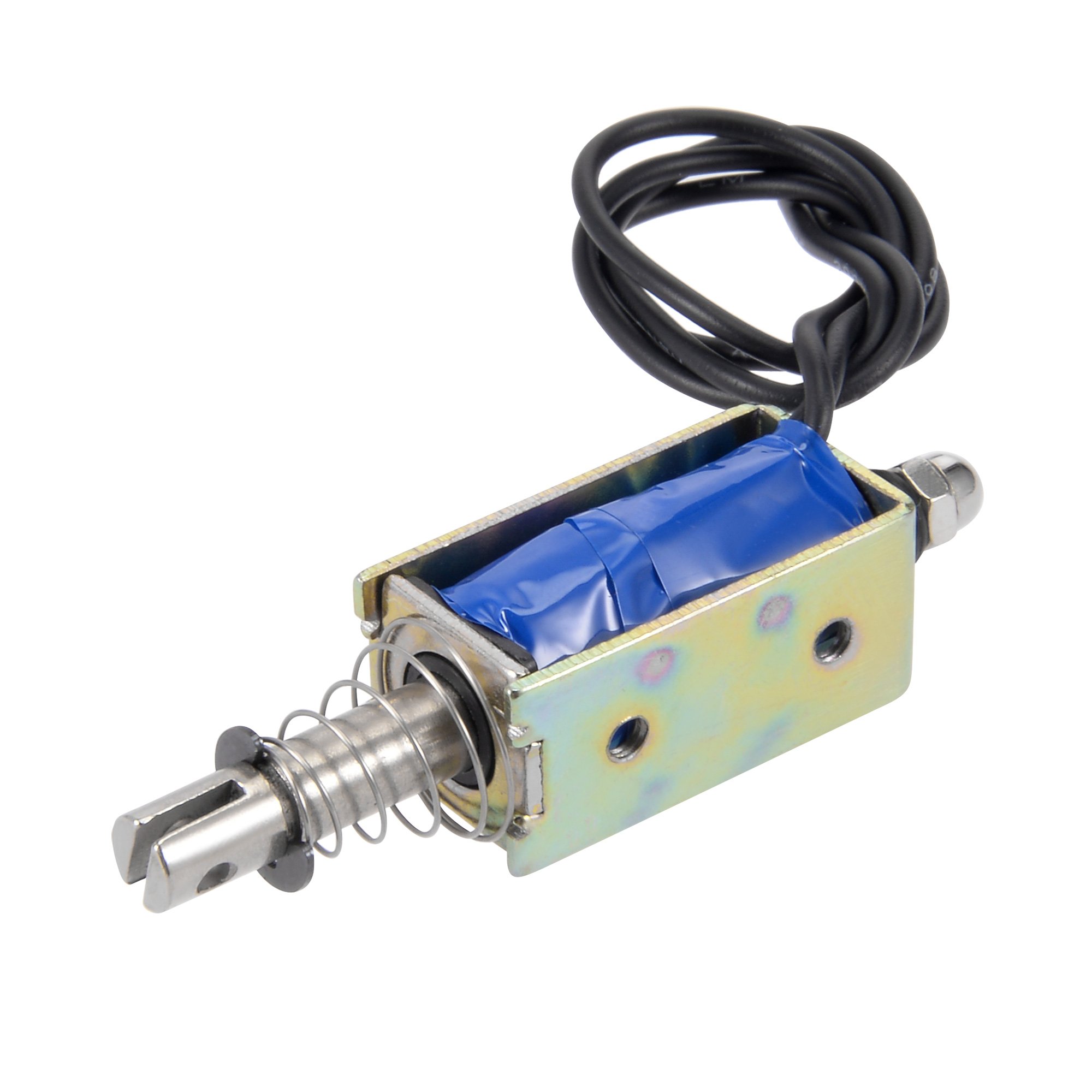

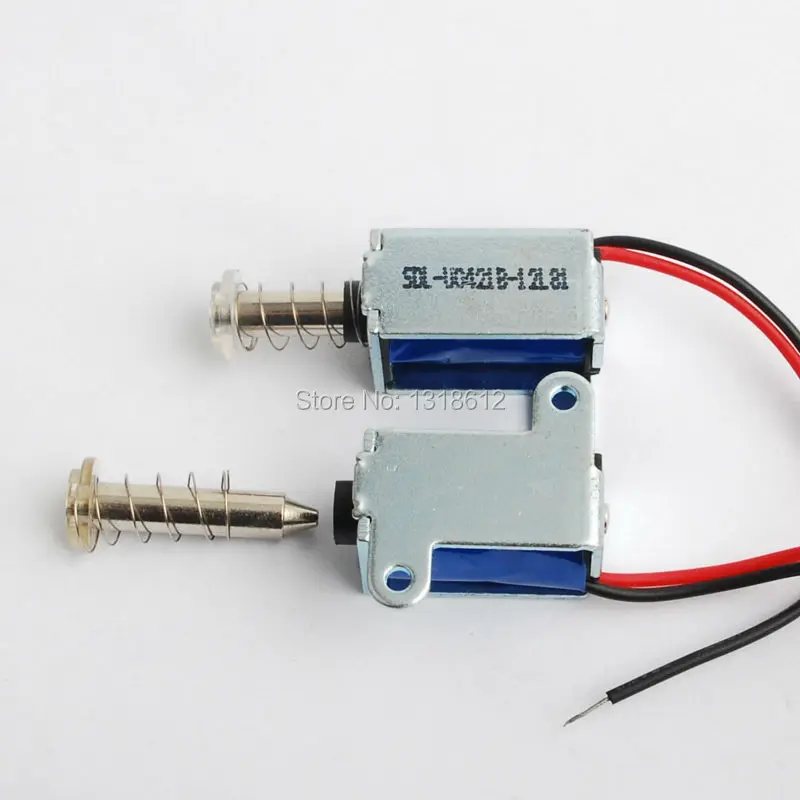

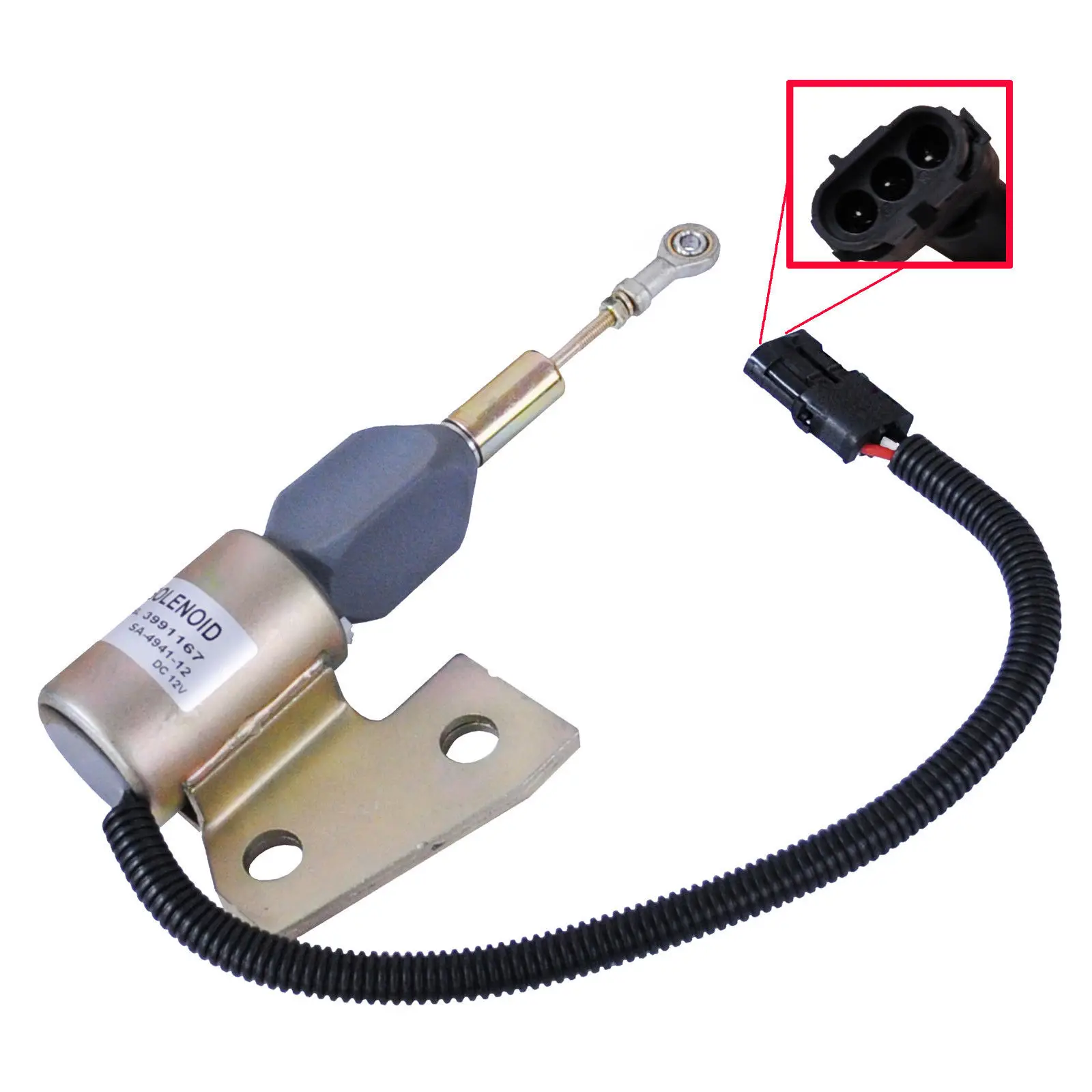

Конструкция линейного соленоида вытяжного типа

Линейные соленоиды полезны во многих устройствах, которые требуют движения открытого или закрытого типа (например, внутри или снаружи), таких как дверные замки с электронным управлением, пневматические или гидравлические регулирующие клапаны, робототехника, управление автомобильным двигателем, ирригационные клапаны для полива сада и даже для дверного звонка. Они доступны как открытая рама, закрытая рама или герметичные трубчатые типы.

Вращательный соленоид

Большинство электромагнитных соленоидов являются линейными устройствами, создающими линейную силу движения или движения вперед и назад. Однако имеются также вращательные соленоиды, которые производят угловое или вращательное движение из нейтрального положения либо по часовой стрелке, против часовой стрелки, либо в обоих направлениях (в двух направлениях).

Вращающиеся соленоиды можно использовать для замены небольших двигателей постоянного тока или шаговых двигателей, если угловое движение очень мало, а угол поворота — это угол, смещенный от начального к конечному положению.

Обычно доступные ротационные соленоиды имеют перемещения 25, 35, 45, 60 и 90 o, а также многократные перемещения к определенному углу и от него, такие как самовосстановление в двух положениях или возврат в нулевое вращение, например, от 0 до 90- до -0 ° , самовосстановление в 3 положениях, например от 0 ° до +45 ° или от 0 ° до -45 °, а также фиксация в 2 положениях.

Вращающиеся соленоиды производят вращательное движение, когда под напряжением, обесточено, или изменение полярности электромагнитного поля изменяет положение ротора с постоянными магнитами. Их конструкция состоит из электрической катушки, намотанной вокруг стальной рамы с магнитным диском, соединенным с выходным валом, расположенным над катушкой.

Когда катушка находится под напряжением, электромагнитное поле генерирует множество северных и южных полюсов, которые отталкивают соседние постоянные магнитные полюса диска, заставляя его вращаться на угол, определяемый механической конструкцией вращающегося соленоида.

Вращающиеся соленоиды используются в торговых автоматах или игровых автоматах, для управления клапанами, затворами камер со специальными высокоскоростными, низкоэнергетическими или регулируемыми позиционирующими соленоидами с высоким усилием или крутящим моментом, такими как те, которые используются в точечно-матричных принтерах, пишущих машинках, автоматах или в автомобилях.

Электромагнитное переключение

Обычно соленоиды, линейные или вращающиеся, работают с приложением постоянного напряжения, но их также можно использовать с синусоидальными напряжениями переменного тока, используя двухполупериодные мостовые выпрямители для выпрямления питания, которые затем можно использовать для переключения соленоида постоянного тока. Малые соленоиды типа DC могут легко управляться с помощью транзисторных или полевых МОП-транзисторов и идеально подходят для использования в роботизированных устройствах.

Однако, как мы видели ранее с электромеханическими реле, линейные соленоиды являются «индуктивными» устройствами, поэтому требуется некоторая электрическая защита через катушку соленоида для предотвращения повреждения полупроводникового переключающего устройства высокими обратными ЭДС.  В этом случае используется стандартный «Диод маховика», но вы также можете использовать стабилитрон или варистор малого значения.

Снижение энергопотребления соленоида

Одним из основных недостатков соленоидов, особенно линейного соленоида, является то, что они являются «индуктивными устройствами», изготовленными из катушек с проволокой. Это означает, что соленоидная катушка преобразует часть электрической энергии, используемой для их работы, в «нагрев» из-за сопротивления провода.

Другими словами, при длительном подключении к источнику электропитания они нагреваются, и чем дольше время, в течение которого питание подается на соленоидную катушку, тем горячее становится. Также, когда катушка нагревается, ее электрическое сопротивление также изменяется, позволяя течь большему току, повышая ее температуру.

При постоянном входном напряжении, подаваемом на катушку, катушка соленоидов не имеет возможности остыть, потому что входная мощность всегда включена. Чтобы уменьшить этот самогенерируемый эффект нагрева, необходимо уменьшить либо количество времени, в течение которого катушка находится под напряжением, либо уменьшить количество тока, протекающего через нее.

Один из способов потребления меньшего тока заключается в подаче подходящего достаточно высокого напряжения на электромагнитную катушку, чтобы обеспечить необходимое электромагнитное поле для работы и посадки плунжера, но затем один раз активировать для снижения напряжения питания катушек до уровня, достаточного для поддержания плунжера, в «сидячем» или закрытом положении. Одним из способов достижения этого является последовательное подключение подходящего «удерживающего» резистора с катушкой соленоида, например:

Здесь контакты переключателя замыкаются, замыкая сопротивление и передавая полный ток питания непосредственно на обмотки электромагнитных катушек. После подачи питания контакты, которые могут быть механически связаны с плунжером электромагнитного действия, размыкаются, соединяя удерживающий резистор R H последовательно с катушкой соленоида. Это эффективно соединяет резистор последовательно с катушкой.

Используя этот метод, соленоид может быть подключен к его источнику напряжения на неопределенный срок (непрерывный рабочий цикл), так как мощность, потребляемая катушкой, и выделяемое тепло значительно уменьшаются, что может быть до 85-90% при использовании подходящего силового резистора.  Однако мощность, потребляемая резистором, также будет генерировать определенное количество тепла, I 2 R (закон Ома), и это также необходимо учитывать.

Рабочий цикл соленоида

Другим более практичным способом уменьшения тепла, выделяемого катушкой соленоидов, является использование «прерывистого рабочего цикла». Прерывистый рабочий цикл означает, что катушка многократно переключается «ВКЛ» и «ВЫКЛ» на подходящей частоте, чтобы активировать механизм плунжера, но не дать ему обесточиться во время периода ВЫКЛ. Прерывистое переключение рабочего цикла является очень эффективным способом уменьшения общей мощности, потребляемой катушкой.

Рабочий цикл (% ED) соленоида — это часть времени «ВКЛ», когда на электромагнит подается напряжение, и это отношение времени «ВКЛ» к общему времени «ВКЛ» и «ВЫКЛ» для одного полного цикла операций. Другими словами, время цикла равно времени включения плюс время выключения. Рабочий цикл выражается в процентах, например:

Затем, если соленоид включен или включен на 30 секунд, а затем выключен на 90 секунд перед повторным включением, один полный цикл, общее время цикла включения / выключения составит 120 секунд, (30 + 90) поэтому рабочий цикл соленоидов будет рассчитываться как 30/120 сек или 25%. Это означает, что вы можете определить максимальное время включения соленоидов, если вам известны значения рабочего цикла и времени выключения.

Например, время выключения равно 15 секундам, рабочий цикл равен 40%, поэтому время включения равно 10 секундам. Соленоид с номинальным рабочим циклом 100% означает, что он имеет постоянное номинальное напряжение и поэтому может быть оставлен включенным или постоянно включен без перегрева или повреждения.

В этом уроке о соленоидах мы рассматривали как линейный соленоид, так и вращающийся соленоид как электромеханический привод, который можно использовать в качестве выходного устройства для управления физическим процессом. В следующем уроке мы продолжим рассмотрение устройств вывода, называемых исполнительными механизмами, и устройства, которое снова преобразует электрический сигнал в соответствующее вращательное движение, используя электромагнетизм. Тип устройства вывода, которое мы рассмотрим в следующем уроке — это двигатель постоянного тока.

Что такое соленоид АКПП? Разновидности, типы и принцип действия соленоидных клапанов

Соленоиды, не имеют ничего общего с обычной солью, хотя по звуку эти понятия несколько роднятся. На самом деле соленодоиды-это такие клапана в легковой машине.

Зачем они нужны?

Соленоиды, обеспечивают в машине открытие специального клапана, который в свою очередь нужен для смазки АКПП. Такие Соленоиды для АКПП, сами по-себе не работают. Их функционал зависит от работы электронного блока в авто.

Также стоит указать на то, что и сами АКПП, являются клапанами непростыми, а электромагнитными. С их помощью владелец авто может регулировать бесперебойную и надежную как смазку, так и охлаждение всех находящихся в трансмиссии частей.

Что собой представляет подобный клапан?

Строение соленоидов АКПП довольно простое. В обычный клапан такой конструкции входит магнитный стержень, имеющий обмотку из меди. Таким образом, когда авто готово к движению и все важные узлы уже находятся под напряжением, соленоид открывает и закрывает специальный канал в котором содержится смазочное масло для АКПП. Тем самым охлаждая важные узлы в работе авто.

В чем принцип действия?

Он до банальности простой. Когда напруги нет, то соленоид АКПП, притягивается к масляному каналу за счет пружин. Так происходит закрытие канала. Однако при поступлении тока, возникает магнитное поле за счет которого пружина как бы автоматически выталкивает клапан наружу, открывая доступ к маслу для смазки.

Разновидности клапанов

Современные соленоиды в отличие от устаревших классических устроены несколько сложнее и управляются за счет импульсной модуляции. Такое нововведение позволило клапану открываться намного плавнее чем обычно. В результате чего количество поступающего масла увеличивается, плавно растекаясь по деталям, обеспечивая более качественную смазку АКПП.

Преимуществом современных соленоидов можно назвать экономность последних при выходе из строя. Замены осуществляются по одному, а не комплектом как в классическом варианте.

Типы клапанов на сегодня

Среди нынешних деталей, как например, соленоид АКПП можно выделить несколько самых распространенных типов электроклапанов авто.

Итак:

1. 3, 4, 5-WAY электроклапана, они служат «переключателями». Бывают как шариковыми, так и золотниковыми.

2. EPC или LPC –эти модели осуществляют контролирующую функцию линейного давления.

3. ТСС больше служит для осуществления блокировки гидротрансформатора.

4. Shift solenoid — соленоид-переключатель, служащий для переключения скоростей, его еще называют «шифтовиком».

5. Современные клапана, так называемые функциональные, которые обеспечивают управление клапанами непосредственно самой плиты по типу транзистора в стандартной электросхеме.

6. Модель обеспечивающая качество переключения передач и работает она лишь для мягкого переключения со скольжением передач.

7. Соленоид управляющий охлаждением смазки. Его работа сродни термостату, который осуществляет открытие канала для понижения температуры масла через внешний радиатор, к примеру.

Как видите, на сегодня типов и видов соленоидов очень большое количество. Причем, их конструкции и возможности все время расширяются и усложняются одновременно, а диагностика и ремонт упрощается до банальной замены. Хотя еще недавно в большинстве случаев требовалась чистка соленоидов.

Как распознать поломку?

Соленоид АКПП при неисправности можно определить по некоторым признакам:

1. Ваша АКПП стала намного чаще перестраиваться в режим аварийности.

2. Если при стандартном переключении скоростного режима появились резкие толчки.

3. Если при плавном наборе оборотов отчетливо слышны удары в коробке.

Таким образом, заметив такие признаки в машине, владельцу нужно срочно провести глубокую сервисную диагностику и при обнаружении прибегнуть к ремонту АКПП. Поскольку в подобных случаях мастера сервисных центров чаще всего обнаруживают именно неисправности соленоидов.

Возможные причины выхода из строя клапанов

Современные соленоиды, способны выходить из рабочего строя, как и любой другой сложный компонент авто. Причем причины могут быть не только из-за износа последних, но и связанные с другими скорее внешними причинами.

1. Одной из причин неисправности АКПП и соленоидов в частности может стать применение владельцем автомобиля плохого, некачественного масла. Что же происходит в этом случае? На частях клапана начинает коксоваться масляный осадок, что в определенный момент заклинит в одном положении шток, а значит и сам канал и ни о каком нормальном функционале уже речь идти не может.

Ремонт соленоида в этом случае сложный и дорогостоящий, поскольку менять придется не один,а все сразу. Избежать этого поможет регулярная замена расходно-смазочных материалов.

2. К поломке электроклапанов может привести и неисправность блока управления авто. Но проверить так это или нет можно лишь путем компьютерной диагностики машины. Цена восстановления при этом будет высокой за счет стоимости самого блочка.

Характер езды

Как бы это удивительно не казалось, но от характера езды на вашем авто, во многом зависит и срок службы который сможет прослужить вам соленоид. Специалисты утверждают что более мягкая неторопливая езда на машине значительно продлевает срок службы соленоидов.

А вот если вы поклонник более агрессивной манеры ведения своего авто, то должны знать, что частое нажатие на педаль газа и частое переключение передачи, станет причиной отказа от работы, выхода из рабочего строя соленоида, износа в прямом смысле слова, буквально на первой сотне километров.

Износ плунжера также станет причиной отказа работы клапана, будет наблюдаться нерегулярная подача тока, затем вы заметите что плохо подается смазка в АКПП, дальше вы увидите плохой функционал гидроблока и коробки в целом и так далее. То есть банальное чрезмерное использование педали сцепления, может привести к автоматической неисправности и нарушению работы электроклапана-соленоида.

Чем чревато?

Многих автовладельцев часто волнует вопрос о том, можно ли игнорировать отработавший свой ресурс электроклапан и чем это чревато, если ли какая –то альтернатива или нужно срочно ехать в СТО.

Давайте по порядку. По сути электроклапана открывают канал, заблокированного сцепления фрикционов. Конечно скоростя можно переключать и с толчками, не страшно, тем более что вы знаете, что это неисправный клапан. Но при этом, нельзя также забывать и о том, что может быть не до конца открытым либо закрытым сам канал, что сродни недоотжатому в МКП сцеплению.

Это создаст недостачу давления и работу в сухом режиме, что станет причиной сжигания и масла и фрикционов, начнется выработка всего железа и втулки. В конечном итоге вы получите смерть соленоидов из-за их работы на полное сечение.

Что это значит?

Лишь то, что после выработки ресурса втулок вибрации, полетят все валы, а также и сочленения. Итог будет таковым, что ремонтировать вашу коробку уже не будет смысла, проще будет купить ее новую.

Поэтому любите свое авто, как себя, делайте все вовремя и машинка прослужит вам долгие годы. Ведь неверную работу клапанов-соленоидов можно сравнить с болезнью человека, такой как ангина или ГРИПП. Перенося которую на ногах, человек гробит свое сердце навсегда, так и тут.

Итоги

Давайте подведем итоги. Самыми распространенными причинами отказа электроклапанов в коробке, являются:

1. Засорение. Высочайший урон приносит клеевой слой на фрикционах. Все канальчики забиваются, а плунжеры при этом клинит. Нештатный функционал соленоидов-клапанов может нарушить работу всей АКПП. Значит гидравлический блок время от времени все-таки стоит чистить и желательно его менять по мере изнашивания фрикционов. Особого внимания заслуживает фрикцион гидротрансформатора.

2. Выработка самого клапана-соленоида и его частей. Смиритесь, они к сожалению, тоже не вечны и имеют свой разумный ресурс. Хорошо бы выполнять их замену по регламенту, не дожидаясь пока компьютер при диагностике станет показывать ошибку.

Помните даже максимально современным и надежным электроклапанам замена нужна уже на 200000 километрах пробега! Самые незначительные изменения характеристик в работе электроклапанов гидроблока коробки, повлекут за собой наличие в движении пробуксовок, толчков при смене передач.

При длительной ненормальной эксплуатации поломаются все железные детали коробки: корзина сцепления, лента торможения, планетарные механизмы и прочее. А восстановление с заменой последних в денежном плане выйдет гораздо дороже текущего периодического сервиса.



Соленоиды АКПП: принцип работы и признаки выхода из строя — Иксора

Что такое соленоиды передачи?

Трансмиссия автомобиля имеет много сложных движущихся частей. Каждая из них служит уникальной цели в управлении автомобилем и помогает ему двигаться. Одна деталь, о которой вы, возможно, раньше не слышали, — это соленоиды трансмиссии, и они играют ключевую роль в движении автомобилей с автоматической коробкой передач.

Какие функции выполняют соленоиды АКПП?

Большинство механических коробок передач не имеют соленоидов. Однако в автоматических КПП они используются для облегчения переключения передач. Соленоиды — это электрогидравлические клапаны, которые управляют одной или несколькими шестернями в зависимости от трансмиссии и конструкции автомобиля. Они контролируют поток трансмиссионной жидкости, открывая или закрывая его, на основе данных электрических сигналов от блока управления.

Когда соленоид открывается или закрывается, он изменяет давление в трансмиссии, позволяя переключать передачи. В то время как водитель самостоятельно управляет переключением передач в авто с механической КПП, автоматические коробки передач полагаются на датчики скорости автомобиля и блок управления двигателем (ECU) или блок управления коробкой передач (TCM).

Как работают трансмиссионные соленоиды?

Датчики скорости в двигателе автомобиля постоянно отслеживают ход транспортного средства и анализируют, что необходимо отрегулировать. Например, они определяют момент, когда необходимо переключать передачи, чтобы получить необходимую мощность и скорость движения. Датчики скорости работают с блоками ECU или TCM и посылают через них сигналы на соленоиды о необходимости их открытия или закрытия. Такая система и позволяет переключать передачи.

Соленоиды трансмиссии имеют подпружиненный поршень внутри, который обмотан проводом, соединенным с датчиками скорости и ECU или TCM. Через этот провод они получают сигналы для регулировки потока гидравлической жидкости в трансмиссии.

Каковы признаки выхода из строя соленоидов?

Как правило, выход из строя соленоида не потребует аварийного ремонта, скорее всего вы сможете некоторое время продолжать управлять автомобилем. Тем не менее, вы заметите определенные признаки неисправности.

1. Задержка или ошибочное переключение передач
   Если вы заметите, что переключение передач занимает немного больше времени, это может быть признаком неисправного соленоида. Причиной неисправности может быть изношенная или сильно загрязненная трансмиссионная жидкость, использование которой ведет к тому, что соленоиды заедают в открытом или закрытом положении, что затрудняет переключение передач в случае необходимости.
2. Передача не переключается при торможении.
   Это также признак неисправного соленоида. Причиной опять же является грязная трансмиссионная жидкость. Если электромагнитный клапан застрял открытым или закрытым, он не будет так легко реагировать на сигналы от ECU или TCM, сообщающие ему о замедлении автомобиля.
3. Передача застревает на нейтральной
   Это еще один признак заедания одного или нескольких соленоидов в открытом или закрытом положении из-за использования загрязненной трансмиссионной жидкости. Пока соленоид не получит сигнал для переключения на первую передачу, он не сможет выполнить требуемое действие, что ведет к нестабильному переключению передач.
4. Горит индикатор проверки двигателя
   Это верный признак того, что вам нужно доставить автомобиль на СТО для диагностики. Если неисправность соленоидов привела к активации индикатора проверки двигателя, будьте готовы к тому, что трансмиссия может перейти в режим бездействия или в режим повышенной безопасности.

Что делать, если вы подозреваете неисправность соленоида?

Если вы подозреваете, что у вас неисправный соленоид, особенно если загорелась лампочка проверки двигателя, вам нужно отвезти свой автомобиль опытному механику, который просмотрит коды ошибок и поставит правильный диагноз.

Полезная информация:

Получить профессиональную консультацию при подборе товара и подробную информацию по всем интересующим Вас вопросам можно позвонив по телефону — 8 800 555-43-85 (звонок по России бесплатный).

Поделиться статьей

что это и как работает

Определение соленоида может быть следующим: электромеханический клапан, который обычно используется для управления потоком жидкости или газа. В автомобиле соленоиды присутствуют во многих основных частях, таких как форсунки или стартер. Следует указать, что это общее название часто используется для обозначения соленоида стартера, также известного под другими названиями, такими как контактор, автомат, реле тяги, соленоид тяги или реле стартера.

Соленоид, который знает большинство из нас (по крайней мере, когда мы говорим об автомобилях), находится над стартером. Чтобы лучше понять этот механизм, мы собираемся более подробно описать, как он работает, где  используется и каковы его симптомы, когда он поврежден.

Как работает соленоид

Соленоид — это устройство, состоящее из спиральной катушки с проволокой, корпуса и подвижного плунжера (якоря). При подаче электрического тока вокруг катушки образуется магнитное поле, которое притягивает поршень. Проще говоря, соленоид преобразует электрическую энергию в механическую работу. Электромагниты имеют то преимущество, что их можно включать и выключать, подавая или снимая электрический ток.

Вообще говоря, функция соленоида состоит в том, чтобы заставить коленчатый вал вращаться так, чтобы блок цилиндров приводился в действие при нажатии на ключ зажигания на рулевой колонке или при нажатии кнопки на приборной панели. В камеру цилиндра поступают топливо и воздух для выполнения четырех тактов традиционной механики внутреннего сгорания:

1. впуск;
2. сжатие;
3. взрыв;
4. выпуск.

Катушка состоит из множества витков плотно намотанной медной проволоки. Когда электрический ток течет по этому проводу, создается сильное магнитное поле / поток. С другой стороны, кожух, обычно сделанный из железа или стали, окружает катушку, концентрируя генерируемое магнитное поле. Плунжер притягивается к упорам (в непрерывном перетягивании каната) за счет концентрации магнитного поля, которое обеспечивает механическую силу для выполнения работы.

Корпус соленоида обычно изготавливается из пластика, алюминия, латуни или нержавеющей стали. Эти элементы выбраны потому, что они немагнитны и могут работать с жидкостями или газами, которые они регулируют. Кроме того, они могут работать на переменном (AC) или постоянном (DC) токе, что делает их универсальными для многих машин. Не будем вдаваться в подробные уравнения, но можно грубо сказать, что чем меньше соленоид, тем меньше сила, которую они могут использовать.

Где используются соленоиды

Применения соленоидов включают широкий спектр промышленных конфигураций. Электромагнитные клапаны можно найти во многих различных отраслях промышленности, от водоснабжения и водоочистки (питьевого, сточного, черного и серого) до транспортных средств и резервуаров.

В газовых линиях также используются соленоиды для управления потоком природного газа. Известно, что утечка газа — не шутка, а возможность быстрого отключения газа повышает безопасность и снижает опасность. Посудомоечные и стиральные машины также используют соленоиды, чтобы обеспечить достаточное количество воды, например, для мытья посуды и одежды. Насколько нам известно, автомобильные приложения для соленоидов сводятся к щелчку переключателя, как вышеупомянутый автомобильный стартер.

Какие симптомы может дать поврежденный соленоид

Если соленоид стартера поврежден или просто достиг своего срока службы, двигатель не запустится при повороте ключа. Вполне вероятно, что электричество не достигнет соленоида, и не будет создаваться электромагнитное поле, которое позволит двигателю проснуться. Если это произойдет, важно исключить, что это не вызвано аккумулятором с низким уровнем заряда. Чтобы исключить неисправность соленоида, мы можем провести следующий тест.

Прежде всего, важно отметить, что соленоид — это деликатный элемент, с которым нужно обращаться очень осторожно, чтобы не повредить его. Чтобы проверить, что он работает, нужно использовать некоторые зажимы аккумулятора, найти стартер и сам соленоид, который обычно находится на нем. Отрицательный зажим должен быть помещен на корпус стартера, а положительный зажим должен слегка касаться положительного вывода соленоида. Идея состоит в том, чтобы смоделировать, что произойдет при повороте ключа зажигания.

При прохождении электричества двигатель запустится. Если соленоид выполняет свою работу во время этого теста, но не при повороте ключа зажигания, проблема, скорее всего, связана с цилиндром или внутренней проводкой. В некоторых автомобилях при повороте ключа можно услышать звук, похожий на звук «измельчителя». Это признак того, что стартер вращается, но соленоид не работает.

Однако неисправность соленоида может быть не из-за отсутствия питания от аккумулятора. В этом случае лучше всего отвезти машину в мастерскую, чтобы избежать больших бед. Лучше всего не манипулировать им лично, если вы не разбираетесь в механике, и оставьте это в руках профессионалов, которые отвечают за обнаружение проблемы и поиск наиболее подходящего решения, найти специалистов можно по ссылке: https://top-sto.by/minsk/garages/remont-starterov.

Что такое соленоид

что это такое, разновидности и устройство.

Принцип работы

Соленоид – это обмотка, имеющая цилиндрический вид. Длина этой обмотки в десятки раз превышает ее диаметр. Само слово соленоид происходит из слияния двух терминов «solen», «eidos». Первое из них обозначает «труба», а второе слово переводится как «подобный». На практике, это объясняет форму этой радиодетали, которая имеет вид трубы, но с обмоткой.

Другими словами, соленоид можно назвать отдельным видом катушки индуктивности. При подаче на нее электричества, внутри этой «трубы» образуется электромагнитное поле. Поле, своей силой, втягивает внутрь сердечник, который тем самым совершает механическое действие. Используется это например в изменении положения клапана или открывания замка двери.

В статье будет описано устройство соленоидов, сфера применения и другие вопросы, касающиеся этой радиодетали. Также в статье добавлен интересный файл и видеоролик по данной теме.

Соленоид с подключением

Описание и принцип работы соленоида

Линейный соленоид работает на том же основном принципе, что и электромеханическое реле, описанное в предыдущем уроке, и точно так же, как и реле, они также могут переключаться и управляться с помощью транзисторов или полевых МОП-транзисторов. Линейный соленоид — это электромагнитное устройство, которое преобразует электрическую энергию в механическое толкающее или тянущее усилие или движение. Линейный соленоид в основном состоит из электрической катушки, намотанной вокруг цилиндрической трубки с ферромагнитным приводом или «плунжером», который может свободно перемещать или скользить «ВХОД» и «ВЫХОД» в корпусе катушек. Виды соленоидов представлены на рисунке ниже.

Соленоиды могут использоваться для электрического открывания дверей и защелок, открытия или закрытия клапанов, перемещения и управления роботизированными конечностями и механизмами и даже для включения электрических выключателей только путем подачи питания на его катушку. Соленоиды доступны в различных форматах, причем наиболее распространенными типами являются линейный соленоид, также известный как линейный электромеханический привод (LEMA) и вращающийся соленоид.

Соленоид и сфера применения

Оба типа соленоидов, линейный и вращательный доступны в виде удержания (с постоянным напряжением) или в виде защелки (импульс ВКЛ-ВЫКЛ), при этом типы защелки используются в устройствах под напряжением или при отключении питания. Линейные соленоиды также могут быть разработаны для пропорционального управления движением, где положение плунжера пропорционально потребляемой мощности. Когда электрический ток протекает через проводник, он генерирует магнитное поле, и направление этого магнитного поля относительно его северного и южного полюсов определяется направлением потока тока внутри провода.

Эта катушка проволоки становится « электромагнитом » со своими собственными северным и южным полюсами, точно такими же, как у постоянного магнита. Сила этого магнитного поля может быть увеличена или уменьшена либо путем управления количеством тока, протекающего через катушку, либо путем изменения количества витков или петель, которые имеет катушка. Пример «электромагнита» приведен ниже.

Магнитное поле, создаваемое катушкой

Когда электрический ток проходит через обмотки катушек, он ведет себя как электромагнит, и плунжер, который находится внутри катушки, притягивается к центру катушки с помощью магнитного потока внутри корпуса катушек, который, в свою очередь, сжимает небольшая пружина прикреплена к одному концу плунжера. Сила и скорость движения плунжеров определяются силой магнитного потока, генерируемого внутри катушки.

Когда ток питания выключен (обесточен), электромагнитное поле, созданное ранее катушкой, разрушается, и энергия, накопленная в сжатой пружине, заставляет поршень вернуться в исходное положение покоя. Это движение плунжера вперед и назад известно как «ход» соленоидов, другими словами, максимальное расстояние, на которое плунжер может проходить в направлении «вход» или «выход», например, 0–30 мм.

Такой тип соленоида обычно называется линейным соленоидом из-за линейного направленного движения и действия плунжера. Линейные соленоиды доступны в двух основных конфигурациях, которые называются «тягового типа», так как он тянет подключенную нагрузку к себе, когда они находятся под напряжением, и «толкающего типа», которые действуют в противоположном направлении, отталкивая его от себя при подаче питания. Как притягивающие, так и толкающие типы обычно имеют одинаковую конструкцию, с разницей в расположении возвратной пружины и конструкции плунжера.

Магнитное поле, создаваемое внутри.

Конструкция линейного соленоида вытяжного типа

Линейные соленоиды полезны во многих устройствах, которые требуют движения открытого или закрытого типа (например, внутри или снаружи), таких как дверные замки с электронным управлением, пневматические или гидравлические регулирующие клапаны, робототехника, управление автомобильным двигателем, ирригационные клапаны для полива сада и даже для дверного звонка. Они доступны как открытая рама, закрытая рама или герметичные трубчатые типы.

Материал в тему: Что такое кондесатор

Вращательный соленоид

Большинство электромагнитных соленоидов являются линейными устройствами, создающими линейную силу движения или движения вперед и назад. Однако имеются также вращательные соленоиды, которые производят угловое или вращательное движение из нейтрального положения либо по часовой стрелке, против часовой стрелки, либо в обоих направлениях (в двух направлениях). Вращающиеся соленоиды можно использовать для замены небольших двигателей постоянного тока или шаговых двигателей, если угловое движение очень мало, а угол поворота — это угол, смещенный от начального к конечному положению.

Обычно доступные ротационные соленоиды имеют перемещения 25, 35, 45, 60 и 90 ^o, а также многократные перемещения к определенному углу и от него, такие как самовосстановление в двух положениях или возврат в нулевое вращение, например, от 0 до 90- до -0 ^° , самовосстановление в 3 положениях, например от 0 ^° до +45 ^° или от 0 ^° до -45 ^°, а также фиксация в 2 положениях.

Соленоид в металлическом корпусе.

Вращающиеся соленоиды производят вращательное движение, когда под напряжением, обесточено, или изменение полярности электромагнитного поля изменяет положение ротора с постоянными магнитами. Их конструкция состоит из электрической катушки, намотанной вокруг стальной рамы с магнитным диском, соединенным с выходным валом, расположенным над катушкой.

Когда катушка находится под напряжением, электромагнитное поле генерирует множество северных и южных полюсов, которые отталкивают соседние постоянные магнитные полюса диска, заставляя его вращаться на угол, определяемый механической конструкцией вращающегося соленоида.

Вращающиеся соленоиды используются в торговых автоматах или игровых автоматах, для управления клапанами, затворами камер со специальными высокоскоростными, низкоэнергетическими или регулируемыми позиционирующими соленоидами с высоким усилием или крутящим моментом, такими как те, которые используются в точечно-матричных принтерах, пишущих машинках, автоматах или в автомобилях.

Схема устройства соленоида.

Электромагнитное переключение

Обычно соленоиды, линейные или вращающиеся, работают с приложением постоянного напряжения, но их также можно использовать с синусоидальными напряжениями переменного тока, используя двухполупериодные мостовые выпрямители для выпрямления питания, которые затем можно использовать для переключения соленоида постоянного тока. Малые соленоиды типа DC могут легко управляться с помощью транзисторных или полевых МОП-транзисторов и идеально подходят для использования в роботизированных устройствах.

Однако, как мы видели ранее с электромеханическими реле, линейные соленоиды являются «индуктивными» устройствами, поэтому требуется некоторая электрическая защита через катушку соленоида для предотвращения повреждения полупроводникового переключающего устройства высокими обратными ЭДС. В этом случае используется стандартный «Диод маховика», но вы также можете использовать стабилитрон или варистор малого значения.

Устройство электромагнитного клапана.

Снижение энергопотребления соленоида

Одним из основных недостатков соленоидов, особенно линейного соленоида, является то, что они являются «индуктивными устройствами», изготовленными из катушек с проволокой. Это означает, что соленоидная катушка преобразует часть электрической энергии, используемой для их работы, в «нагрев» из-за сопротивления провода. Другими словами, при длительном подключении к источнику электропитания они нагреваются, и чем дольше время, в течение которого питание подается на соленоидную катушку, тем горячее становится. Также, когда катушка нагревается, ее электрическое сопротивление также изменяется, позволяя течь большему току, повышая ее температуру.

При постоянном входном напряжении, подаваемом на катушку, катушка соленоидов не имеет возможности остыть, потому что входная мощность всегда включена. Чтобы уменьшить этот самогенерируемый эффект нагрева, необходимо уменьшить либо количество времени, в течение которого катушка находится под напряжением, либо уменьшить количество тока, протекающего через нее. Один из способов потребления меньшего тока заключается в подаче подходящего достаточно высокого напряжения на электромагнитную катушку, чтобы обеспечить необходимое электромагнитное поле для работы и посадки плунжера, но затем один раз активировать для снижения напряжения питания катушек до уровня, достаточного для поддержания плунжера, в «сидячем» или закрытом положении.

Используя этот метод, соленоид может быть подключен к его источнику напряжения на неопределенный срок (непрерывный рабочий цикл), так как мощность, потребляемая катушкой, и выделяемое тепло значительно уменьшаются, что может быть до 85-90% при использовании подходящего силового резистора. Однако мощность, потребляемая резистором, также будет генерировать определенное количество тепла, I ² R (закон Ома), и это также необходимо учитывать.

Рабочий цикл соленоида

Другим более практичным способом уменьшения тепла, выделяемого катушкой соленоидов, является использование «прерывистого рабочего цикла». Прерывистый рабочий цикл означает, что катушка многократно переключается «ВКЛ» и «ВЫКЛ» на подходящей частоте, чтобы активировать механизм плунжера, но не дать ему обесточиться во время периода ВЫКЛ. Прерывистое переключение рабочего цикла является очень эффективным способом уменьшения общей мощности, потребляемой катушкой.

Рабочий цикл (% ED) соленоида — это часть времени «ВКЛ», когда на электромагнит подается напряжение, и это отношение времени «ВКЛ» к общему времени «ВКЛ» и «ВЫКЛ» для одного полного цикла операций. Другими словами, время цикла равно времени включения плюс время выключения. Рабочий цикл выражается в процентах, например:

Затем, если соленоид включен или включен на 30 секунд, а затем выключен на 90 секунд перед повторным включением, один полный цикл, общее время цикла включения / выключения составит 120 секунд, (30 + 90) поэтому рабочий цикл соленоидов будет рассчитываться как 30/120 сек или 25%. Это означает, что вы можете определить максимальное время включения соленоидов, если вам известны значения рабочего цикла и времени выключения.

Например, время выключения равно 15 секундам, рабочий цикл равен 40%, поэтому время включения равно 10 секундам. Соленоид с номинальным рабочим циклом 100% означает, что он имеет постоянное номинальное напряжение и поэтому может быть оставлен включенным или постоянно включен без перегрева или повреждения. В этом уроке о соленоидах мы рассматривали как линейный соленоид, так и вращающийся соленоид как электромеханический привод, который можно использовать в качестве выходного устройства для управления физическим процессом. В следующем уроке мы продолжим рассмотрение устройств вывода, называемых исполнительными механизмами, и устройства, которое снова преобразует электрический сигнал в соответствующее вращательное движение, используя электромагнетизм. Тип устройства вывода, которое мы рассмотрим в следующем уроке — это двигатель постоянного тока.

Материал по теме: Что такое реле времени.

Соленоид в упаковке

Соленоиды косвенного действия

Данный вид соленоида является более сложным, и понадобится больше времени для объяснения механизма его работы. Проще говоря, соленоид косвенного действия состоит из двух клапанов, соединённых в один механизм. Основной клапан (main valve) – это золотник, который работает по описанному выше принципу, второй используемый механизм – это управляющий клапан (pilot valve), который находится между золотником и электромагнитом. Управляющий клапан представляет собой маленький соленоид прямого действия, который активирует нажатие большого золотника. Обратите внимание, что соленоид, показанный на данном изображении, является соленоидом прямого действия, так как он напрямую воздействует на управляющий клапан, но вся конструкция в сборе является соленоидом косвенного действия.

Основное различие между соленоидами прямого действия и косвенного действия в том, как они взаимодействуют с механическими частями маркера. Соленоиды прямого действия работают напрямую с элементами механизма маркера. Соленоиды косвенного действия используют воздушный поток для управления золотником. Основная причина существования соленоидов косвенного действия – это их невероятно низкое потребление энергии по сравнению с соленоидами прямого действия. Например, если соленоиду прямого действия необходимо 4 ватта для воздействия на механизм, то соленоиду косвенного действия для того же воздействия нужно всего 0,5 ватта.

Схема работы соленоида.

Далее соленоиды делятся по количеству потоков. Для функционирования у соленоида должно быть хотя бы одно отверстие, через которое воздух поступает в соленоид, одно отверстие, из которого воздух поступает в механизм, и одно отверстие для сброса воздуха. Но в большинстве случаев используется конструкция с двумя отверстиями для подачи воздуха в механизм маркера и двумя отверстиями сброса воздуха. В настоящее время, в основном, используются три основных типа соленоидов:

1. Четырёхпоточный золотниковый клапан (four way spool valve). Этот тип используется в большинстве полностью электропневматических маркеров, где для движения поршня назад и вперёд используется воздух. Например Ego, Angel, Shocker, Dye Matrix и т.п. Неправильно названный тривей (three way valve) на кокерах, тоже является примером четырёхпоточного поршня.
2. Трехпоточный золотник, закрытый в состоянии покоя (3-way spool normally closed). Это трехпоточный клапан, который подаёт воздух при подаче на него напряжения. Когда этот соленоид в состоянии покоя, он не подаёт никакого давления, например pVI Shocker, Invert Mini.
3. Трёхпоточный золотник, открытый в состоянии покоя (3-way spool normally open). Это трёхпоточный клапан, который подаёт давление в состоянии покоя, и перекрывает поток воздуха, когда на него подаётся напряжение, например Ion.

Управляющий клапан в соленоиде всегда является трёхпоточным, закрытым в состоянии покоя. Когда на соленоид подаётся напряжение, управляющий клапан открывается и подаёт воздух для того, чтобы сдвинуть золотник, который, в свою очередь, может быть и трехпоточным и четырёхпоточным.

Каждый соленоид косвенного действия делится на три сегмента: катушка (coil), управляющий клапан (pilot) и золотник (spool). Катушка – это единственная электромагнитная часть всего механизма. Состоит она из медной проволоки, обмотанной вокруг металлического кожуха, внутри которого находится металлический стержень, являющийся противоположным магнитным компонентом клапана. Стержень изготавливается из стали и имеет пружину с одного конца. На противоположном конце соленоида находится золотник, который является клапаном и основной движущейся частью соленоида. Золотники обычно изготавливаются из латуни или алюминия в зависимости от производителя.

Также на золотнике имеются разнообразные прокладки для того, чтобы перенаправлять воздушные потоки. И, наконец, последняя часть соленоида – управляющий клапан, который является “посредником” между движением стержня катушки и золотника. Основной компонент для управляющего клапана – круглый поршень, который передвигает золотник в открытое положение. Поршень представляет собой маленький пластиковый диск с прокладкой вокруг него. За поршнем находится маленький привод, деталь для удержания привода на месте и маленькая заглушка, находящаяся внутри привода. Большинство этих компонентов, как и корпус управляющего клапана, изготавливается из полимеров для того, чтобы улучшить скольжение и уплотнение.

Интересный материал для ознакомления: что такое вариасторы.

В заключение статьи, что же такое двелл? Это время, в течение которого на соленоид подаётся напряжение (соответственно, путь болта маркера в переднее положение + время, которое болт находится в переднем положении, выпуская воздух). При сильном понижении параметра двелл вам придётся компенсировать более короткое время пребывания болта в переднем положении путём повышения рабочего давления маркера, что не будет полезным для вашего маркера. Слишком завышенное значение параметра двелл приведёт к перерасходу воздуха, заряда батареи и большему износу самого соленоида.

Два одинаковых соленоида.

Как проверить работоспособность

Проводник, имеющий форму спирали, в котором возникает магнитное поле, называется соленоидом. Применяется в автомобилях и предназначен для переключения датчиков и клапанов на расстоянии. Таким образом, если клапан или какой-либо датчик перестал функционировать, то, прежде всего, проверке подвергают соленоид.

Для проверки потребуется следующее:

• компрессор;
• оборудование для диагностики;
• различные инструменты – отвертки, ключи и другие.

Для проверки соленоида его необходимо переключить в режим “омметра”. Отыскать соленоид в автомобиле можно посредством технической документации, которая идет с каждым транспортным средством. Соленоид должен быть подключен к бортовому компьютеру. Обратить внимание и на то, в каком состоянии находится клапан. Он может быть закрытым или открытым.

1. Следующим этапом следует проверка электрического сопротивления соленоида. В работе потребуется применить омметр, который следует подключить к клеммам компонента. О том, каким сопротивлением должен обладать соленоид в горячем и холодном состоянии, указано в технической документации. Проверить контур компонента на замыкание. Необходимо каждый контакт через корпус автомобиля замкнуть. В течение долгого периода эксплуатации в соленоиде скапливается большое количество загрязняющих компонентов. По возможности следует промыть соленоид в бензине. Возможно, что приходится иметь дело с неразборным компонентом. Тогда придется заменить старый соленоид на новый, и можно быть уверенным в том, что проблема устранена.
2. Соленоид является источником мощного магнитного поля. В результате этого внутри скапливается большое количество металлических микрочастиц. Они оседают на стенках каналов и вскоре начинают препятствовать нормальной работе клапана. Подвижные части работают с перебоями. Удалять металлические микрочастицы можно посредством компрессора. Высокое давление воздуха удалит весь мусор, скопившийся за несколько лет или месяцев эксплуатации. Не забыть обратить внимание на то, в каком состоянии должен находиться клапан в обычном состоянии.
3. Если соленоид закрыт в нормальном положении, то выполнить простой тест. Отключить устройство от источника питания. После этого направить струю воздуха, которая должна задерживаться внутри, а не выходить через выходной канал. Подать напряжение на соленоид. В данной ситуации воздушная струя должна начать выходить через выходной канал. Если условия выполняются, то можно сказать, что компонент находится в пригодном состоянии.
4. С иной ситуацией придется столкнуться в случае с нормально открытым соленоидом. Как только компонент был обесточен, воздух должен начать выходить через выходной клапан. При подаче тока канал запирается, и воздух остается внутри.

Электромагнитный клапан.

Наличие короткого замыкания становится причиной низкого сопротивления. Его можно измерить и для этого необходимо отыскать электродвижущую силу, а также ее внутреннее сопротивление. На основании полученных сведений выполнить требуемые расчеты. Для расчета короткого замыкания потребуется лишь тестер.

Заключение

В данной статье представлены основные вопросы работы соленоида или электромагнитного клапана. Более подробно об этом устройстве можно узнать, прочитав статью Электромагнитное поле соленоида. В нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессиональных электронщиков. Чтобы подписаться на группу, вам необходимо будет перейти по следующей ссылке: https://vk.com/electroinfonet. В завершение статьи выражаем благодарность источникам, откуда была почерпнута информация:

www.wiki.amperka.ru

www.pb-all.ru

www.meanders.ru

www.kinergo.ru

Предыдущая

РадиодеталиЧто такое тепловое реле

Следующая

РадиодеталиЧто такое геркон и как применяется в быту?

Соленоиды АКПП. Что это? Описание Классификация, Проблемы, Болезни.

Данные являются справочными и не исключен процент неточностей. Перепроверяйте в других источниках.

Замена соленоида

Какой соленоид отвечает за 4 (заднюю, 1-2) передачу? Определить можно по мануалу для своей коробки … подробнее

Частые вопросы

Заменой соленоида иногда можно временно решить проблемы автомата, чаще всего с коробками DP0, где … подробнее

Проверка соленоидов

Проверить исправность соленоида можно омметром (для он-офф соленоидов) и … подробнее

Самый частый вопрос владельцев АКПП: «АКПП стала плохо переключаться, Компьютер показывает проблему в соленоиде В (С, D…). Скажите какой соленоид мне заменить, чтобы все опять заработало?» Кажется, что стоит заменить какой-то небольшой клапан-соленоид и можно опять ездить. Правда или нет? — здесь.

Что такое Соленоид?

Соленоид в АКПП это электромеханический кран-регулятор в АКПП, который в ответ на электроимпульс компьютера открывает или закрывает канал в гидроплите для управления потоками гидравлической жидкости. Соленоиды управляют гидравлическими переключениями режимов работы современных АКПП, вариаторов и ДСГ. (Исключениями являются электрический Степ-мотор JF011 и Электроприводы некоторых ДСГ с сухим сцеплением) Соленоиды пришли на смену Говернору — примитивному механико-гидравлическому клапану, переключавшему скорости в гидравлически управляемых трансмиссиях, типа того, что в унитазе открывает и закрывает воду для заполнения смывного бачка. Конструкция соленоидов использует школьный опыт с магнитным стержнем внутри медной обмотки, по которой пропускается постоянный т

Соленоиды. Виды и устройство. Работа и особенности

Цилиндрическая обмотка, которая имеет длину, значительно больше ее диаметра, называется соленоидом. В переводе с английского, это слово обозначает – подобный трубе, то есть, это катушка, похожая на трубу.

Виды соленоидов

По назначению соленоиды разделяют на два класса:

1. Стационарные. То есть, для магнитных полей стационарного вида, которые долго держатся при некоторых значениях.
2. Импульсные. Для создания импульсных магнитных полей. Они могут существовать только в краткий период времени, не больше 1 с.

Стационарные способны создать поля не более 2,5х10⁵ Э. Соленоиды импульсного типа могут создать поля 5х10⁶ Э. Если при создании поля соленоиды не подвергаются деформации и не слишком греются, то магнитное поле прямо зависит от проходящего тока: Н = k*I, где k – постоянная величина соленоида, поддающаяся расчету.

Стационарные делятся:

• Резистивные.
• Сверхпроводящие.

Резистивные соленоиды производят из материалов, обладающих электрическим сопротивлением. В связи с этим вся подходящая к ним энергия переходит в теплоту. Чтобы избежать теплового разрушения устройства, необходимо отвести лишнее тепло. Для этих целей применяют криогенное или водяное охлаждение. Для этого требуется вспомогательная энергия, сравнимая с требуемой энергией для питания соленоида.

Сверхпроводящие соленоиды производят из сплавов, обладающих свойствами сверхпроводимости. Их электрическое сопротивление равно нулю при различных температурах во время эксперимента. При функционировании сверхпроводящего соленоида теплота выделяется только в подходящих проводниках и источнике напряжения. Источник питания в этом случае можно исключить, так как соленоид функционирует в короткозамкнутом режиме. При этом поле может существовать без расхода энергии бесконечно долго при условии сохранения сверхпроводимости.

Устройства для создания мощных магнитных полей включают в себя три главные части:

1. Соленоид.
2. Источник тока.
3. Система охлаждения.

При проектировании соленоида берут во внимание величины внутреннего канала и мощности источника питания.

Создание устройства с резистивным соленоидом для образования стационарных полей является глобальной научно-технической задачей. В мире, в том числе и в нашей стране, существует всего несколько лабораторий с подобными устройствами. Применяются соленоиды различных конструкций, эксплуатация которых осуществляется около тепловой границы.

Для обслуживания таких устройств необходим персонал, состоящий из работников высокой квалификации, работа которых дорого ценится. Большая часть финансов расходуется на оплату электрической энергии. Эксплуатация и обслуживание таких мощных соленоидов со временем окупается, так как ученые и исследователи различных областей науки, из разных стран могут получать важнейшие результаты для развития науки.

Наиболее сложные и важные задачи можно решить путем применения сверхпроводящих соленоидов. Этот способ более эффективный, экономичный и простой. Для примера можно назвать создание мощных стационарных полей сверхпроводящими соленоидами. Наиболее оригинальное свойство сверхпроводимости – это отсутствие электрического сопротивления у некоторых сплавов и металлов при температуре ниже критического значения.

Явление сверхпроводимости позволяет производить соленоид, не имеющий диссипации энергии при прохождении электрического тока. Однако, образованное поле имеет ограничение в том, что при достижении некоторого значения критического поля свойство сверхпроводимости разрушается, и электрическое сопротивление возобновляется.

Критическое поле повышается при снижении температуры от 0 до наибольшего значения. Еще в 50-х годах прошлого века открыты сплавы, у которых критическая температура находится в интервале от 10 до 20 К. При этом они имеют свойства очень мощных критических полей.

Технология создания таких сплавов и производство из них материалов для катушек соленоидов очень трудоемка и сложна. Поэтому такие устройства имеют высокую стоимость. Однако их эксплуатация недорогая и простая в обслуживании. Для этого необходим только источник питания низкого напряжения небольшой мощности и жидкий гелий. Мощность источника понадобится не выше 1 киловатта. Устройство таких соленоидов состоит из катушки, выполненной из меди и сверхпроводника многожильным проводом, лентой или шиной.

Существует возможность снижения энергетических затрат на создание еще более мощных полей. Эта возможность реализуется в нескольких ведущих странах, в том числе и в России. Такой способ основан на применении комбинации из водоохлаждаемого и сверхпроводящего соленоидов. Его еще называют гибридным соленоидом. В этом устройстве интегрируются наибольшие достижимые поля обоих типов соленоидов.

Водоохлаждаемый соленоид должен находиться внутри сверхпроводящего. Создание гибридного соленоида является объемной и сложной научно-технической проблемой. Для ее решения требуется работа нескольких коллективов научных учреждений. Подобное гибридное устройство эксплуатируется в нашей стране в Академии наук. Там соленоид со сверхпроводящими свойствами имеет массу 1,5 тонны. Обмотка выполнена из специальных сплавов ниобия с цинком и титаном. Обмотка водоохлаждаемого соленоида выполнена медной шиной.

Устройство и принцип действия

Соленоидом также можно назвать катушку индуктивности, которая намотана проводом на каркас в виде цилиндра. Такие катушки могут быть намотаны как одним, так и несколькими слоями. Так как длина обмотки намного больше диаметра, то при подключении постоянного напряжения на эту обмотку, внутри катушки образуется магнитное поле.

Часто соленоидами называют электромеханические устройства, содержащие катушку, внутри которой имеется ферромагнитный сердечник. Такие устройства выполнены в виде втягивающих реле автомобильного стартера, различных электроклапанов. Втягивающим элементом такого своеобразного электромагнита является сердечник из ферромагнитного материала.

Если в устройстве соленоида нет сердечника, то при подключении постоянного тока вдоль обмотки образуется магнитное поле. Индукция этого поля равна:

Где, N – количество витков в обмотке, l – длина катушки, I – ток, протекающий по соленоиду, μ0 — вакуумная магнитная проницаемость.

На концах соленоида величина магнитной индукции в два раза ниже, по сравнению с внутренней частью, так как две части соленоида совместно образуют двойное магнитное поле. Это применимо к длинному или бесконечному соленоиду, в сравнении с диаметром каркаса обмотки.

По краям соленоида магнитная индукция равна:

Так как соленоиды являются катушками индуктивности, следовательно, соленоид может запасать энергию в магнитном поле. Эта энергия равна работе, совершаемой источником, для образования тока в обмотке.

Этот ток образует в соленоиде магнитное поле:

Если ток в катушке изменяется, то возникает ЭДС самоиндукции. В этом случае напряжение на соленоиде определяется:

Индуктивность соленоида определяется:

Где, V – объем катушки соленоида, z – длина проводника катушки, n – количество витков, l – длина катушки, μ0 — вакуумная магнитная проницаемость.

При подключении к проводникам соленоида переменного напряжения, магнитное поле будет создаваться тоже переменным. Соленоид имеет сопротивление переменному току в виде комплекса двух составляющих: активной и реактивной. Они зависят от индуктивности и электрического сопротивления проводника катушки.

Похожие темы:

Принцип работы соленоида

Линейный соленоид

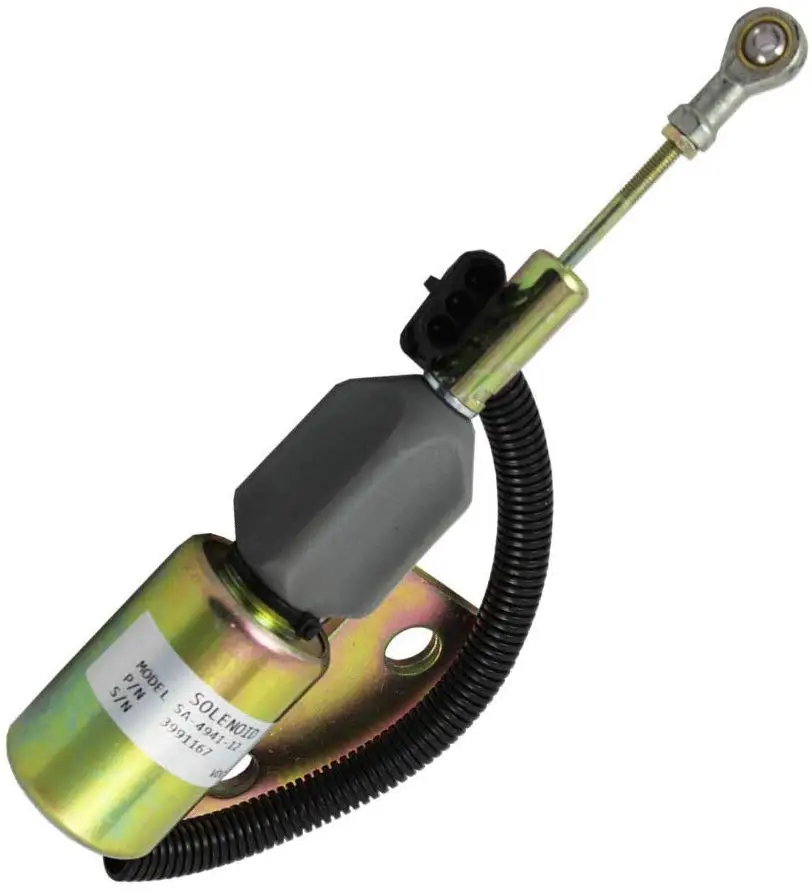

Линейный соленоид — это электромагнитное устройство, которое преобразует электрическую энергию в механическое толкающее или тянущее усилие или движение.

Соленоиды используются во многих устройствах для обеспечения линейного или вращательного приведения в действие  механических систем.

Хотя управление соленоидом может быть таким же простым, как включение и выключение нагрузки (например, выключатель), часто более высокая производительность может быть получена с помощью специализированной интегральной микросхемы  для его управления.

Принцип работы соленоида

Самая примитивная конструкция соленоида представляет собой катушку, создающую магнитное поле.

Устройства, которые мы называем соленоидами, состоят из катушки и движущегося сердечника из железа или другого материала.

При подаче тока в катушку сердечник втягивается и приводит в движение механический объект, соединенный с сердечником.

Простой соленоид показан ниже:

Для приведения в движение сердечника на катушку подается напряжение. Поскольку индуктивное сопротивление катушки довольно велико для ускорения процессов срабатывания на катушку подают повышенное напряжение. Втягивающая сила сердечника пропорциональна току.

Для удержания механического устройства в активной зоне необходим гораздо меньший ток. Если ток в катушке после доведения механического устройства до конечной точки не уменьшить, то это вызовет значительно больший нагрев соленоида.

Для решения этой проблемы можно использовать  драйвер постоянного тока. Ток можно контролировать по времени для обеспечения минимальных тепловых потерь при максимально необходимом удерживающем моменте.

Простые драйверы для соленоидов

Самый простой способ управлять соленоидом — включить и выключить ток.

Это часто делается с помощью переключателя MOSFET с низкой стороны и токового защитного диода (рисунок ниже).

В этой схеме ток ограничен только напряжением питания и постоянным сопротивлением соленоида.

Электромеханические характеристики простого привода соленоида ограничены. Поскольку полное напряжение и ток применяются в течение 100% времени, ток втягивания ограничивается постоянной мощностью рассеяния соленоида. Большая индуктивность катушки ограничивает скорость нарастания тока при включении соленоида.

Высокопроизводительный драйвер соленоида

В большинстве применений полный ток необходим только для втягивания соленоида. После завершения движения уровень тока в соленоиде может быть снижен, что приводит к экономии энергии и значительно меньшему количеству тепла, выделяемого в катушке. Это также позволяет использовать более высокое напряжение питания, что обеспечивает форсировку тока втягивания, чтобы сделать процесс втягивания сердечника соленоида более быстрым и обеспечить большую силу втягивания.

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 2 чел.
Средний рейтинг: 5 из 5.

назначение клапана в коробке передач

Соленоиды, не имеют ничего общего с обычной солью, хотя по звуку эти понятия несколько роднятся. На самом деле соленодоиды-это такие клапана в легковой машине.

Зачем они нужны?

Соленоиды, обеспечивают в машине открытие специального клапана, который в свою очередь нужен для смазки АКПП. Такие Соленоиды для АКПП, сами по-себе не работают. Их функционал зависит от работы электронного блока в авто.

Также стоит указать на то, что и сами АКПП, являются клапанами непростыми, а электромагнитными. С их помощью владелец авто может регулировать бесперебойную и надежную как смазку, так и охлаждение всех находящихся в трансмиссии частей.

Что собой представляет подобный клапан?

Строение соленоидов АКПП довольно простое. В обычный клапан такой конструкции входит магнитный стержень, имеющий обмотку из меди. Таким образом, когда авто готово к движению и все важные узлы уже находятся под напряжением, соленоид открывает и закрывает специальный канал в котором содержится смазочное масло для АКПП. Тем самым охлаждая важные узлы в работе авто.

В чем принцип действия?

Он до банальности простой. Когда напруги нет, то соленоид АКПП, притягивается к масляному каналу за счет пружин. Так происходит закрытие канала. Однако при поступлении тока, возникает магнитное поле за счет которого пружина как бы автоматически выталкивает клапан наружу, открывая доступ к маслу для смазки.

Разновидности клапанов

Современные соленоиды в отличие от устаревших классических устроены несколько сложнее и управляются за счет импульсной модуляции. Такое нововведение позволило клапану открываться намного плавнее чем обычно. В результате чего количество поступающего масла увеличивается, плавно растекаясь по деталям, обеспечивая более качественную смазку АКПП.

Преимуществом современных соленоидов можно назвать экономность последних при выходе из строя. Замены осуществляются по одному, а не комплектом как в классическом варианте.

Типы клапанов на сегодня

Среди нынешних деталей, как например, соленоид АКПП можно выделить несколько самых распространенных типов электроклапанов авто.

Итак:

1. 3, 4, 5-WAY электроклапана, они служат «переключателями». Бывают как шариковыми, так и золотниковыми.

2. EPC или LPC –эти модели осуществляют контролирующую функцию линейного давления.

3. ТСС больше служит для осуществления блокировки гидротрансформатора.

4. Shift solenoid — соленоид-переключатель, служащий для переключения скоростей, его еще называют «шифтовиком».

5. Современные клапана, так называемые функциональные, которые обеспечивают управление клапанами непосредственно самой плиты по типу транзистора в стандартной электросхеме.

6. Модель обеспечивающая качество переключения передач и работает она лишь для мягкого переключения со скольжением передач.

7. Соленоид управляющий охлаждением смазки. Его работа сродни термостату, который осуществляет открытие канала для понижения температуры масла через внешний радиатор, к примеру.

Как видите, на сегодня типов и видов соленоидов очень большое количество. Причем, их конструкции и возможности все время расширяются и усложняются одновременно, а диагностика и ремонт упрощается до банальной замены. Хотя еще недавно в большинстве случаев требовалась чистка соленоидов.

Как распознать поломку?

Соленоид АКПП при неисправности можно определить по некоторым признакам:

1. Ваша АКПП стала намного чаще перестраиваться в режим аварийности.

2. Если при стандартном переключении скоростного режима появились резкие толчки.

3. Если при плавном наборе оборотов отчетливо слышны удары в коробке.

Таким образом, заметив такие признаки в машине, владельцу нужно срочно провести глубокую сервисную диагностику и при обнаружении прибегнуть к ремонту АКПП. Поскольку в подобных случаях мастера сервисных центров чаще всего обнаруживают именно неисправности соленоидов.

Возможные причины выхода из строя клапанов

Современные соленоиды, способны выходить из рабочего строя, как и любой другой сложный компонент авто. Причем причины могут быть не только из-за износа последних, но и связанные с другими скорее внешними причинами.

1. Одной из причин неисправности АКПП и соленоидов в частности может стать применение владельцем автомобиля плохого, некачественного масла. Что же происходит в этом случае? На частях клапана начинает коксоваться масляный осадок, что в определенный момент заклинит в одном положении шток, а значит и сам канал и ни о каком нормальном функционале уже речь идти не может.

Ремонт соленоида в этом случае сложный и дорогостоящий, поскольку менять придется не один,а все сразу. Избежать этого поможет регулярная замена расходно-смазочных материалов.

2. К поломке электроклапанов может привести и неисправность блока управления авто. Но проверить так это или нет можно лишь путем компьютерной диагностики машины. Цена восстановления при этом будет высокой за счет стоимости самого блочка.

Характер езды

Как бы это удивительно не казалось, но от характера езды на вашем авто, во многом зависит и срок службы который сможет прослужить вам соленоид. Специалисты утверждают что более мягкая неторопливая езда на машине значительно продлевает срок службы соленоидов.

А вот если вы поклонник более агрессивной манеры ведения своего авто, то должны знать, что частое нажатие на педаль газа и частое переключение передачи, станет причиной отказа от работы, выхода из рабочего строя соленоида, износа в прямом смысле слова, буквально на первой сотне километров.

Износ плунжера также станет причиной отказа работы клапана, будет наблюдаться нерегулярная подача тока, затем вы заметите что плохо подается смазка в АКПП, дальше вы увидите плохой функционал гидроблока и коробки в целом и так далее. То есть банальное чрезмерное использование педали сцепления, может привести к автоматической неисправности и нарушению работы электроклапана-соленоида.

Чем чревато?

Многих автовладельцев часто волнует вопрос о том, можно ли игнорировать отработавший свой ресурс электроклапан и чем это чревато, если ли какая –то альтернатива или нужно срочно ехать в СТО.

Давайте по порядку. По сути электроклапана открывают канал, заблокированного сцепления фрикционов. Конечно скоростя можно переключать и с толчками, не страшно, тем более что вы знаете, что это неисправный клапан. Но при этом, нельзя также забывать и о том, что может быть не до конца открытым либо закрытым сам канал, что сродни недоотжатому в МКП сцеплению.

Это создаст недостачу давления и работу в сухом режиме, что станет причиной сжигания и масла и фрикционов, начнется выработка всего железа и втулки. В конечном итоге вы получите смерть соленоидов из-за их работы на полное сечение.

Что это значит?

Лишь то, что после выработки ресурса втулок вибрации, полетят все валы, а также и сочленения. Итог будет таковым, что ремонтировать вашу коробку уже не будет смысла, проще будет купить ее новую.

Поэтому любите свое авто, как себя, делайте все вовремя и машинка прослужит вам долгие годы. Ведь неверную работу клапанов-соленоидов можно сравнить с болезнью человека, такой как ангина или ГРИПП. Перенося которую на ногах, человек гробит свое сердце навсегда, так и тут.

Итоги

Давайте подведем итоги. Самыми распространенными причинами отказа электроклапанов в коробке, являются:

1. Засорение. Высочайший урон приносит клеевой слой на фрикционах. Все канальчики забиваются, а плунжеры при этом клинит. Нештатный функционал соленоидов-клапанов может нарушить работу всей АКПП. Значит гидравлический блок время от времени все-таки стоит чистить и желательно его менять по мере изнашивания фрикционов. Особого внимания заслуживает фрикцион гидротрансформатора.

2. Выработка самого клапана-соленоида и его частей. Смиритесь, они к сожалению, тоже не вечны и имеют свой разумный ресурс. Хорошо бы выполнять их замену по регламенту, не дожидаясь пока компьютер при диагностике станет показывать ошибку.

Помните даже максимально современным и надежным электроклапанам замена нужна уже на 200000 километрах пробега! Самые незначительные изменения характеристик в работе электроклапанов гидроблока коробки, повлекут за собой наличие в движении пробуксовок, толчков при смене передач.

При длительной ненормальной эксплуатации поломаются все железные детали коробки: корзина сцепления, лента торможения, планетарные механизмы и прочее. А восстановление с заменой последних в денежном плане выйдет гораздо дороже текущего периодического сервиса.

Поделитесь информацией с друзьями:

СОЛЕНОИД — Физический энциклопедический словарь

(от греч. solen — трубка и eidos — вид), свёрнутый в спираль изолированный проводник, по к-рому течёт электрич. ток. Обладает значит. индуктивностью и малым активным сопротивлением и ёмкостью. В ср. части внутр. полости С., длина к-рого значительно больше диаметра, магн. поле С. направлено параллельно его оси и однородно (рис.), причём его напряжённость пропорц. силе тока и (приближённо) числу витков.

Внеш. магн. поле С. подобно полю стержневого магнита. С. с железным сердечником во внутр. полости представляет собой электромагнит.

Источник: Физический энциклопедический словарь на Gufo.me

---

Значения в других словарях

1. соленоид — СОЛЕН’ОИД, соленоида, ·муж. (от ·греч. solen — трубка и eidos — вид) (тех., физ.). Проволочная спираль, вокруг которой, при пропускании электрического тока, создается магнитное поле. Толковый словарь Ушакова
2. соленоид — -а, м. физ., тех. Намотанный на цилиндрическую поверхность проводник, по которому течет электрический ток. [От греч. σωλήν — трубка и ε’ι̃δου — вид] Малый академический словарь
3. соленоид — орф. соленоид, -а Орфографический словарь Лопатина
4. соленоид — соленоид м. Проволочная спираль, намотанная на сердечник, вокруг которой при пропускании электрического тока создается магнитное поле. Толковый словарь Ефремовой
5. соленоид — Соленоид, соленоиды, соленоида, соленоидов, соленоиду, соленоидам, соленоид, соленоиды, соленоидом, соленоидами, соленоиде, соленоидах Грамматический словарь Зализняка
6. Соленоид — См. Гальванизм и Электродинамика. Энциклопедический словарь Брокгауза и Ефрона
7. соленоид — Солен/о́ид/. Морфемно-орфографический словарь
8. соленоид — Соленоида, м. [от греч. solen – трубка и eidos – вид] (тех., физ.). Проволочная спираль, вокруг к-рой, при пропускании электрического тока, создается магнитное поле. Большой словарь иностранных слов
9. соленоид — сущ., кол-во синонимов: 1 катушка 19 Словарь синонимов русского языка
10. Соленоид — (от греч. solen — трубка и eidos — вид) катушка индуктивности обычно в виде намотанного на цилиндрическую поверхность изолированного проводника, по которому течёт электрический ток. В средней части внутренней полости… Большая советская энциклопедия
11. СОЛЕНОИД — СОЛЕНОИД, ЭЛЕКТРОМАГНИТ, в котором мягкий железный сердечник двигается, открывая или закрывая электрическую цепь, таким образом работая как переключатель, или РЕЛЕ. Научно-технический словарь
12. соленоид —

Что такое соленоид? (с иллюстрациями)

A соленоид — это устройство, преобразующее энергию в поступательное движение. Этот энергия может исходить от электромагнитного поля, пневматического (пневматического) камера, или гидравлический (заполненный жидкостью) цилиндр. Эти устройства обычно встречается в сборках электрического звонка, автомобильных стартерах, промышленные пневмомолоты и многие другие машины, которые всплеск силы для перемещения определенной части.

Соленоид.

В чтобы понять основной принцип, человек может изучить типичный автомат для игры в пинбол. В начале игры упирается стальной шар на плунжере с резиновым наконечником, который удерживается на месте за счет сжатия пружина, что означает, что у него нет энергии для перемещения мяча в состоянии покоя. В рука игрока обеспечивает дополнительную энергию, так как узел плунжера вытащил обратно. После отпускания пружина заставляет почти весь поршень кинетическая энергия штифта на небольшой площади стального шара.Мяч бросается на игровое поле, и начинается игра в пинбол. Это руководство поршень представляет собой элементарный пример соленоида.

Семь соленоидов.

сложность использования ручных поршней для пинбола на других машинах заключается в том, что кто-то должен постоянно тянуть пружину назад и высвобождать энергию рука.Усовершенствованный соленоид обеспечит собственные средства отвода назад на штифт и контролируя его отпускание. Это принцип простой электрический, в котором металлический цилиндр действует как «поршень.»

А пружина сжатия частично удерживает этот металлический штифт из электромагнитный корпус.Когда питание от аккумулятора или электрического генератор обтекает электромагнит, металлический штифт или цилиндр магнитно притягивается внутри корпуса, так же, как рука игрока тянет поршень обратно в примере с пинболом. Когда электрический ток останавливается, штифт отпускается, и пружина сжатия отправляет его вперед со значительной силой. Булавка может ударить внутрь колокола или с силой вытолкните деталь из формовочной машины. Многие электронные машины содержат множество соленоидов.

Другое типы зависят от сжатого воздуха для их мощности. Один поршень может быть помещенный в герметичный цилиндр, подключенный к источнику сжатый воздух. Сильная внутренняя пружина может удерживать поршень в поместите, пока давление воздуха не достигнет заданного уровня, а затем поршень освобожден.Сжатый воздух может выйти, поскольку поршень движется вперед.

Потому что энергия, выделяемая соленоидом, может быть сконцентрирована, пневматическая популярны для тяжелых инструментов и приложений механической обработки, требующих существенная мощность. Отбойный молоток — хороший пример этого типа в действие.Центральный поршень вбивается воздухом в бетон, затем отдача курка возвращает поршень в исходное состояние должность.

An даже более мощный соленоид использует гидравлику в качестве источника энергии. Поршень или палец находится в цилиндре, заполненном гидравлической системой. жидкость.Когда эта гидравлическая жидкость заполняет цилиндр, все толкается вперед, включая поршень или штифт. Когда поршень движется к кусок металла или другая цель, скопление жидкости становится очень устойчивым на сжатие, и поршень сконцентрирует все энергия на все, что он встречает, даже на самый тяжелый титан.

Когда соленоид высвободил всю свою энергию, гидравлическая жидкость стекает из камеры и поршень возвращается в исходное положение должность.Это действие может произойти в считанные секунды. Этот тип настолько мощный, что обычно используется только для самых тяжелых проекты. Волновые бассейны используют их для освобождения гигантских стопоров на дно их резервуаров. Производители самолетов используют этот тип для гнуть титан и другие тяжелые металлы.

Соленоид — это электромагнитное устройство, используемое для дистанционного или автоматического переключения, приведения в действие или регулировки вторичного устройства..

Что такое соленоид — принцип его работы и типы

Соленоиды — это простые компоненты, которые можно использовать для различных приложений. Название «соленоид» происходит от греческого слова «Solen», что означает канал или трубу. Соленоиды используются как в бытовом, так и в промышленном оборудовании, они доступны в различных исполнениях, каждый из них имеет свои специфические области применения. Несмотря на то, что приложение меняется, принцип их работы всегда остается прежним. Здесь мы обсудим работу соленоида и различные типы соленоидов.

Что такое соленоид?

Соленоид — это длинный кусок проволоки, намотанный в форме катушки. Когда электрический ток проходит через катушку, внутри катушки создается относительно однородное магнитное поле.

Соленоид может создавать магнитное поле из электрического тока, и это магнитное поле можно использовать для создания линейного движения с помощью металлического сердечника. Это простое устройство можно использовать в качестве электромагнита, индуктора или миниатюрной беспроводной приемной антенны в цепи.

Принцип работы соленоида

Соленоид просто работает по принципу «электромагнетизма». Когда в катушке создается ток, протекающий через магнитное поле, если вы поместите металлический сердечник внутри катушки, магнитные линии потока будут сосредоточены на сердечнике, что увеличивает индукцию катушки по сравнению с воздушным сердечником. Эта концепция электромагнитной индукции была более детально проработана в нашем предыдущем проекте катушки Тесла.

Большая часть потока сосредоточена только на сердечнике, в то время как часть потока появляется на концах катушки, а небольшое количество потока появляется вне катушки.

Магнитная сила соленоида может быть увеличена за счет увеличения плотности витков или увеличения тока, протекающего в катушке.

Как и все другие магниты, активированный соленоид имеет как положительный, так и отрицательный полюса, через которые объект может притягиваться или отталкиваться.

Типы соленоидов

На рынке доступны различные типы соленоидов, классификация основана на материалах, конструкции и функциях.

• Ламинированный соленоид переменного тока
• DC- C соленоид рамы
• DC- D соленоид рамы
• Линейный соленоид
• Поворотный соленоид

Ламинированный соленоид переменного тока

Ламинированный соленоид переменного тока состоит из металлического сердечника и катушки с проволокой.Сердечник изготовлен из ламинированного металла для уменьшения паразитного тока, что помогает улучшить характеристики соленоида.

Соленоид переменного тока имеет особое преимущество, потому что он может создавать большую силу при первом ходе. Это потому, что они имеют пусковой ток (мгновенный высокий входной ток, потребляемый источником питания или электрооборудованием при включении). Они способны использовать большее количество ходов, чем многослойный соленоид постоянного тока.

Они доступны в различных конфигурациях и диапазонах, и они производят чистый жужжащий звук во время работы.

Ламинированный соленоид переменного тока может использоваться в разнообразном оборудовании, требующем немедленных действий, например, в медицинском оборудовании, замках, транспортных средствах, промышленном оборудовании, принтерах и в некоторых бытовых приборах.

Соленоид C-образной рамы постоянного тока

Рамка C относится к конструкции соленоида.Соленоид DC C-Frame имеет только рамку в форме буквы C, которая покрыта вокруг катушки.

Соленоид DC C-Frame используется во многих повседневных применениях из-за более контролируемого хода. Хотя говорят, что это конфигурация постоянного тока, они также могут использоваться в оборудовании, предназначенном для питания переменного тока.

Источник изображения: https://uk.rs-online.com

Этот тип соленоида в основном используется в игровых автоматах, фотографических ставнях, сканерах, автоматических выключателях, счетчиках монет и автоматах для размена купюр.

Соленоид D-образной рамы постоянного тока

Этот тип соленоида состоит из двух частей, закрывающих катушки. Они имеют ту же функцию, что и соленоид C-образной рамы, поэтому D-образная рама также может использоваться с питанием переменного тока и имеет операцию регулируемого хода.

Соленоид DC с D-образной рамой используется как в обычных, так и в медицинских приложениях, таких как игровые автоматы, банкоматы и анализаторы крови и газов.

Линейный соленоид

Линейные соленоиды более известны в народе.Он состоит из катушки с проволокой, которая намотана на подвижный металлический сердечник, который помогает нам прикладывать тянущее или толкающее усилие к механическому устройству.

Этот тип соленоидов чаще всего используется в пусковых устройствах. Этот механизм переключения помогает в замыкании цепи и позволяет току проходить через механизм.

Линейные соленоиды особенно используются в автоматизации и высокозащищенных дверных механизмах и стартерах автомобилей и мотоциклов.

Поворотный соленоид

Поворотный соленоид — это уникальный тип соленоида, который используется в различных приложениях, где требуется простой процесс автоматического управления. Он работает по тому же принципу, что и другие соленоиды, и имеет те же элементы, катушку и сердечник, но у них другое действие.

Металлический сердечник крепится к диску и имеет небольшие канавки под ним. Размер канавок точно соответствует размерам канавок в корпусе соленоида.Он также имеет шарикоподшипники для облегчения движения.

Когда соленоид срабатывает, сердечник втягивается в корпус соленоида, и сердечник диска начинает вращаться. Эта установка будет иметь место пружины между сердечником и корпусом соленоида. После отсоединения источника питания пружина толкает сердечник диска в исходное положение.

Поворотный соленоид более прочен по сравнению со всеми другими типами соленоидов. Первоначально они были разработаны только для защитных механизмов, но в настоящее время вы сможете найти их во многих автоматизированных промышленных механизмах, таких как лазер и затвор.

Заключение

Теперь вы знаете о соленоидах , принципах работы и различных типах соленоидов , доступных на рынке. Соленоиды — это простое и эффективное решение для управления клапанами и электромагнитными переключателями или механическими блокировками.

Их принцип действия и мгновенный отклик сделали их лучшим решением для приложений, требующих большого количества энергии в небольшом пространстве и где требуется быстрая, стабильная и надежная работа.

Вот нескольких приложений, которые используют соленоид вместе со схемой его драйвера:

Теперь вы знаете все о соленоиде, так что вы можете приступить к реализации этих знаний своим творчеством, чтобы воспользоваться свойствами соленоида для создания вашего следующего изобретения.

.

Что такое соленоид — типы, принцип работы и его применение

Соленоиды — это простые электрические компоненты, которые находят множество применений в повседневной жизни. Сам термин происходит от греческого названия «солен», которое обозначает канал или трубу. Вторая часть названия взята из греческого названия «эйдос», которое относится к очертанию. В основном это деталь в виде трубы. Соленоид используется во множестве приложений, и существует множество типов конструкций соленоидов.У каждого из них есть свои свойства, которые делают его полезным во многих точных приложениях. Различная конструкция этих компонентов не изменяет их необходимых рабочих характеристик, и конструкция соленоидов может быть выполнена по-разному. Как правило, соленоид работает по общему электрическому принципу, но механическая энергия этого устройства распределяется по-разному в разных конструкциях.

Что такое соленоид и принцип его работы

Соленоид — это очень простой компонент, который включает в себя катушку с проволокой, покрытую вокруг сердечника, сделанного из металла.Когда к соленоиду подается ток, он создает постоянное магнитное поле. Электричество превращается в магнетизм, затем оно превращается в электричество, и поэтому эти две силы объединяются в одну.

Однородное поле соленоида привлекает тем, что, если соленоид имеет неизмеримую длину, магнитное поле будет одинаковым везде вдоль элемента. В соленоиде это иногда означает, что очень маленькие электрические компоненты могут выполнять изумительный объем работы.Например, мощный соленоид может просто захлопнуть клапан, закрытие которого потребовало бы даже самого крепкого сантехника.

Различные типы соленоидов

На рынке доступны различные типы соленоидов. Они различаются по материалу, дизайну и функциям. Но все виды соленоидов основаны на одних и тех же электрических принципах.

• Ламинированный соленоид переменного тока
• Соленоид C-рамы постоянного тока
• Соленоид D-образной рамы постоянного выполнили свой первый удар.Они также могут использовать более длинный ход, чем соленоид постоянного тока. Они доступны в нескольких различных конфигурациях и диапазонах. Эти типы соленоидов будут издавать чистый звук при использовании. Многослойный соленоид переменного тока

  Соленоид с C-образной рамой постоянного тока

  Соленоид с C-образной рамой постоянного тока использует только рамку в форме буквы C, которая покрыта вокруг катушки. Этот вид соленоидов имеет широкий спектр различных применений. Несмотря на то, что они известны в конфигурации постоянного тока, они также могут быть разработаны для использования с питанием переменного тока.


  Соленоид C-образной рамы постоянного тока

  Соленоид D-образной рамы постоянного тока

  Соленоидные шестерни DC D-образной рамы имеют раму, состоящую из двух частей, которая покрыта вокруг катушек. Они используются в нескольких различных приложениях, например, в промышленных. Как и C-Frame, эти соленоиды также могут быть сконструированы в качестве альтернативы переменному току для приложений, когда свойства соленоида переменного тока более привлекательны, чем соленоида постоянного тока.

  Электромагнит DC D-образной рамы

  Линейный соленоид

  Этот тип соленоидов более знаком большинству людей.Они способны использовать тянущее или толкающее усилие на механическом устройстве и могут использоваться для множества задач измерения. Эти соленоиды используются в различных приложениях. Например, соленоид на пусковом устройстве транспортного средства, в состав которого входит двигатель. Когда электрический ток протекает через соленоид, он будет двигаться линейно, чтобы соединить два контакта.

  Линейный соленоид

  Когда два контакта соединяются, они пропускают энергию от аккумуляторной батареи к различным компонентам автомобиля и запускают автомобиль.Лучшее применение соленоида — электрический замок. Когда замок прикреплен к засову на двери, он может немедленно защитить дверь, достаточную, чтобы выдержать большое количество насилия.

  Поворотный соленоид

  Поворотный соленоид — хороший пример механической силы, которую можно использовать различными методами, чтобы упростить процесс автоматического управления и довольно легко сделать жизнь проще. В этом соленоиде аналогичная конструкция катушки и сердечника, хотя и несколько измененная. Во вращающемся соленоиде вместо соленоида используется диск, представляющий собой простое устройство с сердечником и катушкой.Корпус соленоида совмещен с канавками, а шарикоподшипники используются для облегчения движения.

  Поворотный соленоид

  При срабатывании соленоида сердечник втягивается обратно в катушку. Эта сила преобразуется в силу вращения диска. Большинство устройств также имеют пружину. Когда источник питания отсоединен от соленоида, пружина заставляет сердечник вытягиваться из катушки, освобождая диск и переводя его обратно в свое уникальное положение.

  Подобно многим электрическим устройствам, этот инструмент был разработан как устройство безопасности.Этот продукт был впервые использован во время Второй мировой войны как способ повышения прочности устройств, используемых в бомбах. В настоящее время такие соленоиды представляют собой электрические компоненты общего назначения, которые очень подходят для использования в тяжелых промышленных условиях.

  Применения соленоида

  • Соленоид — это важная катушка с проводом, которая используется в электромагнитах, индукторах, антеннах, клапанах и т. Д. Применение соленоидов различается по множеству типов, таких как медицинские, запорные системы, промышленное использование, нижняя часть линейные и автомобильные соленоиды.
  • Соленоид используется для электрического управления клапаном, например, сердечник соленоида используется для приложения механической силы к клапану.

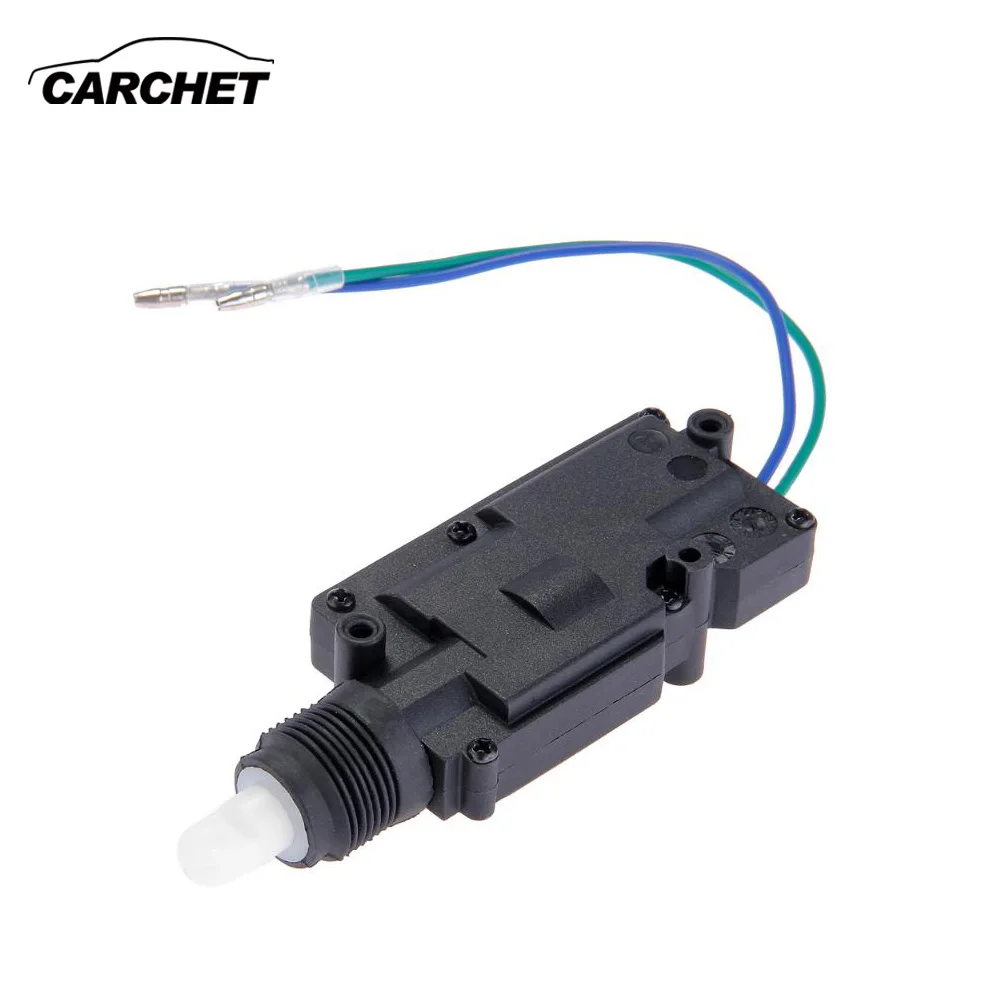

  • Они также могут использоваться в определенных типах дверных запорных систем, которые используют электромагнит и обеспечивают очень надежное закрытие.
  • Соленоид используется во многих различных устройствах и продуктах, таких как компьютерные принтеры, механизмы впрыска топлива, используемые в автомобилях и в различных промышленных условиях.
  • Главное преимущество соленоида в том, что при подаче электричества реакция соленоида происходит мгновенно.
  • Эта быстрая реакция — один из наиболее важных факторов при решении задач применения соленоидов.

  Таким образом, речь идет о различных типах соленоидов, включая многослойный соленоид переменного тока, соленоид с рамой постоянного тока, соленоид с D-образной рамой постоянного тока, линейный соленоид, вращающийся соленоид и трубчатый соленоид. Кроме того, любые вопросы по реализации электрических проектов, пожалуйста, оставьте свои отзывы или предложения в разделе комментариев ниже. Вот вам вопрос, Какова функция соленоида?

  Фото:

  .

  Что такое соленоид и магнитное поле соленоида

  Что такое соленоид и магнитное поле соленоида
  Что такое соленоид? Соленоид — это эмалевый провод (катушка), намотанный на круглую форму, сделанный из твердых материалов, таких как сталь, для создания однородного магнитного поля. Он действует как электромагнит, когда через него проходит электрический ток. Он также используется для управления движением объектов, например, для управления переключением реле.
  Его размер варьируется от менее четверти дюйма до более 15 дюймов в диаметре.
  Магнитное поле соленоида:

  Есть два основных закона, которыми управляют соленоиды, а именно:

  • Закон Фарадея
  • Закон Ампера
  Закон Фарадея Закон Фарадея говорит, что когда проводник движется внутрь магнитное поле, оно производит ЭДС, а индуцированная ЭДС или напряжение пропорциональны скорости изменения магнитного потока и количеству витков катушки.
  Генерируемое напряжение = E = -N dɵ / dt
  Где
  E = индуцированное напряжение
  N = количество витков
  ɵ = BA = где B = магнитный поток, A = площадь катушки.
  Закон Ампера

  MMF (магнитная движущая сила) вокруг замкнутого контура равна электрическому току, заключенному в контуре.
  BL = µNI
  Так как он концентрирует магнитные линии потока, его сердечник изготовлен из ферромагнитных материалов. Когда электрический ток проходит через катушку, в материале сердечника возникает магнитный поток. Некоторый магнитный поток появляется вне катушки (около концов сердечника), и небольшое количество потока течет через катушку.

  Сердечник соленоида:

  Соленоид — это базовое устройство, которое используется для создания электромагнитного тракта для передачи максимальной плотности магнитного потока с минимальным потреблением энергии.Другими словами, это устройство, преобразующее электрический сигнал в механическое движение. Полезная цель соленоида — получить взаимосвязь между переменными ампер-витками и плотностью магнитного потока, работающей в воздушном зазоре, то есть передать максимальную энергию (NI) от катушки соленоида в рабочую зону. Важно учитывать влияние тепла, поскольку увеличение температуры катушки снижает рабочую мощность соленоида.

  Основные термины, относящиеся к соленоидам и приводам.

  Насыщение:

  Насыщение пути железа в соленоиде учитывается двумя способами:

  • Железо перестает переносить любое увеличение потока.
  • Точка, в которой железо начинает насыщаться.

  При увеличении входной мощности плотность магнитного потока увеличивается до насыщения железа. Любое дальнейшее увеличение мощности приведет к увеличению нагрева без увеличения силы и крутящего момента. Выходное усилие можно увеличить, изменив площадь пути утюга.

  Ампер-витков:

  Ток зависит от количества витков медного провода. Магнитная цепь определяет значение магнитного потока внутри соленоида, используя постоянное напряжение для уменьшения ампер-витков.т.е.
  BL = µNI или
  B = µ (N / L) I
  B = µnL

  Номинальное сопротивление и ток катушки

  Номинальное сопротивление и ток катушки можно найти с помощью простого закона Ома
  Сопротивление = V2 / P
  Ток = P / V

  Тепло:

  Тепло является функцией мощности в соленоиде и рассеивается потоком воздуха.

  Рабочий цикл:

  Рабочий цикл определяется временем включения / выключения. Если соленоид находится под напряжением ¼, то рабочий цикл составляет 25%. Он определяет количество потребляемой мощности и тепла.Соленоид разработан для непрерывного режима работы и может рассеивать в десять раз большую потребляемую мощность при нагрузке 10%. Время включения соленоида составляет одну секунду, что не вызовет каких-либо повреждений, но если на соленоид подается питание в течение 10 минут при нагрузке 25%, а время включения составляет 600 секунд, то один импульс может сжечь весь соленоид.

  Рабочая скорость:

  Время подачи питания на соленоид для завершения хода измеряется от начала начального импульса до положения подачи питания на соленоид.Это время зависит от рабочего цикла, температуры окружающей среды, входной мощности и нагрузки для данного соленоида.

  Типы соленоидов:

  Соленоиды были разделены на две основные категории:

  1. Линейный соленоид
  2. Поворотный соленоид
  1. Линейные соленоиды: Линейный соленоид представляет собой электромагнитное или электромеханическое устройство. преобразовывать электрическую энергию в магнитный сигнал или механическое движение. Он работает по тому же принципу, что и электромеханические реле, и может управляться с помощью MOSFET, транзисторов и т. Д.Он может быть спроектирован для пропорционального движения относительно потребляемой мощности, включая приложение тяги и толкания. Они используются для обеспечения высокой силы, потому что они разработаны за счет комбинации высокого магнитного потока и ферромагнитного материала для обеспечения большей мощности. Все линейные соленоиды являются тянущими, поэтому узел плунжера (как якоря) втягивается и движется к упору, когда соленоид находится под напряжением.

  Применение и использование линейных соленоидов:

  Линейные соленоиды используются в дверных замках, гидрораспределителях, роботах, автоматических выключателях, медицинском оборудовании, автомобильной трансмиссии, монетоприемнике, оросительных клапанах и почтовых машинах.

  2. Поворотные соленоиды: Поворотный соленоид также является электромеханическим устройством, которое используется для вращательного или углового движения, которое производит вращение в обе стороны, а именно по часовой стрелке или против часовой стрелки.
  Он также используется там, где требуется очень небольшое угловое перемещение, а шаговый двигатель постоянного тока не может справиться с этой задачей.
  Доступные поворотные соленоиды обеспечивают моменты самовосстановления в двух положениях (от 0 ° до 90 ° и от 90 ° до 0 °). Трехпозиционное самовосстановление (от 0 ° до + 45 ° или от 0 ° до -45 °) и двухпозиционное самовосстановление.
  Он похож на линейный соленоид, но разница в том, что сердечник установлен в центре большого плоского диска.

  Применение вращающихся соленоидов:

  Поворотные соленоиды используются в лазерах, торговых автоматах, станках, обработке фотографий, медицинских аппаратах, сортировщиках и почтовых машинах.

  Применение соленоидов в промышленности:

  Соленоиды используются почти везде в промышленности. Вот некоторые из их основных применений:

  • Запорный механизм
  • Автомобильное применение
  • Медицинское применение
  • Промышленное использование
  • Релейное переключение Управление
  • Система кондиционирования воздуха
  • Сельскохозяйственная система

  Несколько слов:
  Будучи вовлеченным в процесс проектирования и изготовления соленоида, он является одним из лучших исполнительных устройств с точки зрения размера, стоимости и простой установки, а также обеспечивает возможное решение для клиента в короткие сроки.С точки зрения использования и применения совершенно очевидно, что он играет важную роль в области медицинских технологий, безопасности и других общих отраслях в современном мире.

  Вы тоже можете прочитать

  .

  Простая английская Википедия, бесплатная энциклопедия

  Магнитное поле, создаваемое соленоидом

  Соленоид представляет собой трехмерную проволочную структуру. Когда этот провод наматывается на металлический блок в катушке и через него пропускается электричество, он обладает некоторыми особыми магнитными свойствами. Электромагнитная индукция делает его электромагнитом, который можно включать и выключать. Сторона, в которой течение кажется движущимся по часовой стрелке, — это Южный полюс, а сторона, в которой течение, кажется, движется против часовой стрелки, — это Северный полюс.Соленоид работает как стержневой магнит и поэтому имеет множество применений.

  Этот принцип используется, среди прочего, для создания клапанов. Когда соленоид управляет электрическим переключателем, это реле.

  В машинах для игры в пинбол, транспортных средствах и традиционных дверных звонках используются соленоиды.

  Викискладе есть медиафайлы, связанные с соленоидами .

  .

  Что такое соленоидный клапан и как он работает?

  Электромагнитные клапаны используются везде, где требуется автоматическое регулирование потока жидкости. Они все в большей степени используются в самых разных типах установок и оборудования. Разнообразие доступных конструкций позволяет выбрать клапан в соответствии с конкретным применением.

  ОБЩЕЕ

  Электромагнитные клапаны используются везде, где требуется автоматическое регулирование потока жидкости. Они все в большей степени используются в самых разных типах установок и оборудования.Разнообразие доступных конструкций позволяет выбрать клапан в соответствии с конкретным применением.

  СТРОИТЕЛЬСТВО

  Электромагнитные клапаны — это блоки управления, которые при подаче электроэнергии или обесточивании либо перекрывают, либо пропускают поток жидкости. Привод имеет форму электромагнита. При подаче энергии создается магнитное поле, которое натягивает плунжер или поворотный якорь против действия пружины. В обесточенном состоянии плунжер или поворотный якорь возвращается в исходное положение под действием пружины.

  РАБОТА КЛАПАНА

  По способу срабатывания различают клапаны прямого действия, клапаны с внутренним управлением и клапаны с внешним управлением. Еще одна отличительная особенность — это количество портов или количество потоков («путей»).

  КЛАПАНЫ ПРЯМОГО ДЕЙСТВИЯ

  У электромагнитного клапана прямого действия уплотнение седла прикреплено к сердечнику соленоида. В обесточенном состоянии отверстие седла закрыто, которое открывается, когда клапан находится под напряжением.

  КЛАПАНЫ ПРЯМОГО ДЕЙСТВИЯ 2-ХОДОВЫЕ

  Двухходовые клапаны — это запорные клапаны с одним входным и одним выходным отверстиями (рис.1). В обесточенном состоянии пружина с сердечником при помощи давления жидкости удерживает уплотнение клапана на седле клапана, перекрывая поток. При подаче напряжения сердечник и уплотнение втягиваются в катушку соленоида, и клапан открывается. Электромагнитная сила больше, чем объединенная сила пружины и силы статического и динамического давления среды.

  фигура 1

  КЛАПАНЫ ПРЯМОГО ДЕЙСТВИЯ 3-ХОДОВЫЕ

  Трехходовые клапаны имеют три штуцера и два седла клапана.Одно уплотнение клапана всегда остается открытым, а другое закрытым в обесточенном режиме. Когда катушка находится под напряжением, режим меняется на противоположный. Трехходовой клапан, показанный на рис. 2, выполнен с сердечником плунжерного типа. Различные операции клапана могут быть получены в зависимости от того, как текучая среда соединена с рабочими портами на рис. 2. Давление текучей среды нарастает под седлом клапана. Когда катушка обесточена, коническая пружина плотно прижимает нижнее уплотнение сердечника к седлу клапана и перекрывает поток жидкости.Порт A выпускается через R. Когда катушка находится под напряжением, сердечник втягивается, седло клапана в Порте R закрывается подпружиненным верхним уплотнением сердечника. Текучая среда теперь течет от P к A.

  фигура 2 В отличие от версий с сердечником плунжерного типа, клапаны с поворотным якорем имеют все портовые соединения в корпусе клапана. Изолирующая диафрагма предотвращает контакт текучей среды с камерой змеевика. Клапаны с поворотным якорем могут использоваться для управления любым трехходовым клапаном.Основной принцип конструкции показан на рис. 3. Клапаны с поворотным якорем стандартно оснащены ручным дублером.

  фигура 3

  ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ С ВНУТРЕННИМ ПИЛОТОМ

  В клапанах прямого действия силы статического давления увеличиваются с увеличением диаметра отверстия, что означает, что магнитные силы, необходимые для преодоления сил давления, соответственно становятся больше. Поэтому электромагнитные клапаны с внутренним управлением используются для переключения более высоких давлений в сочетании с отверстиями большего размера; в этом случае перепад давления жидкости выполняет основную работу по открытию и закрытию клапана.

  2-ХОДОВЫЕ КЛАПАНЫ С ВНУТРЕННИМ ПИЛОТОМ

  Электромагнитные клапаны с внутренним управлением оснащены 2- или 3-ходовым пилотным соленоидным клапаном. Мембрана или поршень обеспечивают уплотнение для седла главного клапана. Работа такого клапана показана на рис. 4. Когда пилотный клапан закрыт, давление жидкости увеличивается с обеих сторон диафрагмы через выпускное отверстие. Пока существует разница давлений между впускным и выпускным портами, запорная сила доступна за счет большей эффективной площади в верхней части диафрагмы.Когда пилотный клапан открывается, давление сбрасывается с верхней стороны диафрагмы. Большая эффективная сила чистого давления снизу поднимает диафрагму и открывает клапан. Как правило, клапаны с внутренним управлением требуют минимального перепада давления для обеспечения удовлетворительного открытия и закрытия. Omega также предлагает клапаны с внутренним управлением, спроектированные с соединенным сердечником и диафрагмой, которые работают при нулевом перепаде давления (рис. 5).

  фигура 4

  МНОГООБХОДИМЫЕ ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ С ВНУТРЕННИМ ПИЛОТОМ

  4-ходовые электромагнитные клапаны с внутренним управлением используются в основном в гидравлических и пневматических системах для приведения в действие цилиндров двустороннего действия.Эти клапаны имеют четыре патрубка: впускной патрубок P, два патрубка A и B цилиндра и один патрубок выпускного патрубка R. 4/2-ходовой тарельчатый клапан с внутренним управлением показан на рис. 6. В обесточенном состоянии клапан пилотный клапан открывается при соединении входа давления с пилотным каналом. Обе тарелки главного клапана находятся под давлением и переключаются. Теперь соединение порта P подключено к A, а B может выходить через второй ограничитель через R.

  цифра 5

  КЛАПАНЫ С НАРУЖНЫМ УПРАВЛЕНИЕМ

  В этих типах для приведения в действие клапана используется независимая управляющая среда.На рис. 7 показан поршневой клапан с угловым седлом и закрывающей пружиной. В негерметичном состоянии, седло клапана закрываются. Трехходовой электромагнитный клапан, который может быть установлен на приводе, управляет независимой управляющей средой. Когда на соленоидный клапан подается питание, поршень поднимается против действия пружины, и клапан открывается. Версия с нормально открытым клапаном может быть получена, если пружина находится на противоположной стороне поршня привода. В этих случаях независимая управляющая среда подключается к верхней части привода.Версии двойного действия, управляемые 4/2-ходовыми клапанами, не содержат пружины.

  рисунок 6

  МАТЕРИАЛЫ

  Все материалы, из которых изготовлены клапаны, тщательно отбираются в соответствии с различными типами применения. Материал корпуса, материала уплотнения и материала соленоида выбирается для оптимизации функциональной надежности, совместимости с жидкостями, срока службы и стоимости.

  КУЗОВ

  Корпуса клапанов нейтральной жидкости изготовлены из латуни и бронзы.Для жидкостей с высокими температурами, например пара, доступна коррозионно-стойкая сталь. Кроме того, полиамидный материал используется по экономическим причинам в различных пластиковых клапанах.

  СОЛЕНОИДНЫЕ МАТЕРИАЛЫ

  Все части электромагнитного привода, которые контактируют с жидкостью, изготовлены из аустенитной коррозионно-стойкой стали. Таким образом обеспечивается устойчивость к коррозионному воздействию нейтральных или умеренно агрессивных сред.

  МАТЕРИАЛЫ УПЛОТНЕНИЯ

  Конкретные механические, термические и химические условия в области применения влияют на выбор материала уплотнения.Стандартный материал для нейтральных жидкостей при температурах до 194 ° F — обычно FKM. Для более высоких температур используются EPDM и PTFE. Материал PTFE универсально устойчив практически ко всем техническим жидкостям.

  НОМИНАЛЬНОЕ ДАВЛЕНИЕ — ДИАПАЗОН ДАВЛЕНИЯ

  Все значения давления, приведенные в этом разделе, представляют собой избыточное давление. Номинальное давление указано в фунтах на квадратный дюйм. Клапаны надежно работают в заданных диапазонах давления. Наши цифры действительны для диапазона пониженного напряжения от 15% до перенапряжения 10%.Если 3/2-ходовые клапаны используются в другом режиме, допустимый диапазон давления изменяется. Более подробная информация содержится в наших технических паспортах.

  В случае работы в вакууме необходимо следить за тем, чтобы вакуум был на стороне выхода (A или B), в то время как более высокое давление, то есть атмосферное давление, подключено к входному отверстию P.

  ЗНАЧЕНИЯ РАСХОДА

  Расход через клапан определяется конструктивным исполнением и типом потока.Размер клапана, требуемый для конкретного применения, обычно определяется номиналом Cv. Этот показатель разработан для стандартных единиц и условий, то есть расхода в галлонах в минуту и ​​использования воды при температуре от 40 ° F до 86 ° F при перепаде давления 1 фунт / кв. Приведены значения Cv для каждого клапана. Стандартизированная система значений расхода также используется для пневматики. В этом случае воздушный поток в SCFM вверх по потоку и падение давления 15 фунтов на квадратный дюйм при температуре 68 ° F.

  СОЛЕНОИДНЫЙ ПРИВОД

  Общей чертой всех соленоидных клапанов Omega является система соленоидов с эпоксидной изоляцией.В этой системе вся магнитная цепь — катушка, соединения, ярмо и направляющая трубка сердечника — объединены в один компактный блок. Это приводит к тому, что большая магнитная сила удерживается в минимальном пространстве, обеспечивая первоклассную электрическую изоляцию и защиту от вибрации, а также внешних коррозионных воздействий.

  КАТУШКИ

  Катушки Omega доступны для всех обычно используемых напряжений переменного и постоянного тока. Низкое энергопотребление, особенно в случае соленоидных систем меньшего размера, означает, что возможно управление через твердотельные схемы.

  рисунок 7 Доступная магнитная сила увеличивается по мере того, как воздушный зазор между сердечником и гайкой заглушки уменьшается, независимо от того, используется ли переменный или постоянный ток. Электромагнитная система переменного тока имеет большую магнитную силу, доступную при большем ходе, чем сопоставимая соленоидная система постоянного тока. Графики зависимости хода от силы, показанные на рис. 8, иллюстрируют эту зависимость.

  Ток, потребляемый соленоидом переменного тока, определяется индуктивностью. С увеличением хода индуктивное сопротивление уменьшается и вызывает увеличение потребления тока.Это означает, что в момент обесточивания ток достигает максимального значения. Противоположная ситуация применяется к соленоиду постоянного тока, где потребление тока зависит только от сопротивления обмоток. Сравнение во времени характеристик включения соленоидов переменного и постоянного тока показано на рис. 9. В момент подачи питания, т. Е. Когда воздушный зазор максимален, электромагнитные клапаны потребляют гораздо более высокие токи, чем когда сердечник полностью заполнен. втянут, т. е. воздушный зазор закрыт.Это приводит к высокой производительности и расширенному диапазону давления. В системах постоянного тока после включения тока поток увеличивается относительно медленно, пока не будет достигнут постоянный ток удержания. Таким образом, эти клапаны могут управлять только более низким давлением, чем клапаны переменного тока, при тех же размерах отверстий. Более высокие давления могут быть получены только за счет уменьшения размера отверстия и, следовательно, пропускной способности.

  ТЕПЛОВЫЕ ЭФФЕКТЫ

  Когда на катушку соленоида подано напряжение, всегда выделяется определенное количество тепла.Стандартная версия электромагнитных клапанов имеет относительно небольшой подъем температуры. Они предназначены для достижения максимального повышения температуры 144 ° F в условиях непрерывной работы (100%) и при 10% перенапряжении. Кроме того, обычно допустима максимальная температура окружающей среды 130 ° F. Максимально допустимые температуры жидкости зависят от конкретных материалов уплотнения и корпуса. Эти цифры можно получить из технических данных.

  ОПРЕДЕЛЕНИЕ ВРЕМЕНИ (VDE0580) ВРЕМЯ ОТВЕТА

  Небольшие объемы и относительно высокие магнитные силы, связанные с соленоидными клапанами, обеспечивают быстрое время отклика.Для специальных применений доступны клапаны с разным временем отклика. Время отклика определяется как время между подачей сигнала переключения и завершением механического открытия или закрытия.

  ПО ПЕРИОДУ

  Период включения определяется как время между включением и выключением тока соленоида.

  ПЕРИОД ЦИКЛА

  Суммарное время включенного и выключенного периодов — это период цикла. Предпочтительный период цикла: 2, 5, 10 или 30 минут.

  ОТНОСИТЕЛЬНЫЙ РАБОЧИЙ ЦИКЛ

  Относительный рабочий цикл (%) — это процентное отношение периода под напряжением к общему периоду цикла. Непрерывная работа (100% рабочий цикл) определяется как непрерывная работа до достижения установившейся температуры.

  РАБОТА КЛАПАНА

  Кодировка клапана всегда состоит из заглавной буквы. Сводка слева подробно описывает коды различных операций клапана и указывает соответствующие стандартные символы цепи.

  ВЯЗКОСТЬ

  Технические данные действительны для вязкости до указанного значения.Допускается более высокая вязкость, но в этих случаях диапазон допуска напряжения уменьшается, а время отклика увеличивается.

  ДИАПАЗОН ТЕМПЕРАТУР

  Температурные пределы для текучей среды всегда указаны. Различные факторы, например Однако условия окружающей среды, цикличность, скорость, допуск напряжения, детали установки и т. д. могут влиять на температурные характеристики. Следовательно, приведенные здесь значения следует использовать только в качестве общего руководства. В случаях, когда речь идет о работе при экстремальных температурах, вам следует обратиться за советом в технический отдел Omega.

  Техническое обучение Пример использования .

Соленоид АКПП для Ford Freestyle

ТАКЖЕ МОЖЕТЕ ВОСПОЛЬЗОВАТЬСЯ ДЛЯ ПОДБОРА ЗАПЧАСТЕЙ НА для Ford Freestyle ( Форд Фристайл)

Запчасти из продуктовой группы «Соленоид АКПП» для Ford Freestyle особых проблем, как правило, не доставляет. Но, как и другие автомобили, ваш автомобиль Ford Freestyle необходимо время от времени обновлять, заменяя износившиеся детали. И если вы хотите наиболее оптимальным способом приобрести запчасти для автомобиля Ford Freestyle, то вам, без сомнения, в компанию «Академия Плюс»!

Несколько слов о компании

С далекого 1997 года «Академия Плюс» занимается торговлей автозапчастями для автомобилей японских и американских марок. В каталоге нашего интернет-магазина – огромный выбор самых разнообразных автозапчастей. Для автомобиля Ford Freestyle вы всегда сможете купить любые запчасти, причем, по разумной цене. Но ведь совсем необязательно ограничиваться только деталями категории «Соленоид АКПП»! В каталоге вы также найдете большой выбор запчастей для всех прочих узлов и агрегатов автомобиля Ford Freestyle: двигателя, трансмиссии, выпускной системы, рулевой системы и других.

И обратите внимание, что, во-первых, все представленные в каталоге автозапчасти есть в наличии. Вам не придется гадать, когда же придет заказанная деталь – мы отправим купленную вами запчасть немедленно. Во-вторых, все предлагаемые компанией «Академия Плюс» запчасти выпущены либо под брендом автопроизводителя, либо как продукция высокого качества от ведущих мировых производителей автозапчастей. Это гарантирует, что купленные запчасти будут служить вам верой и правдой, а не выйдут из строя через месяц, как многие дешевые запчасти от неизвестных производителей.

Иллюстрированный электронный каталог автозапчастей

Для удобства на нашем сайте созданы каталоги, в которых вы без проблем сможете найти интересующие автозапчасти для ford. На autozap.ru присутствуют каталоги оригинальных запчастей ford, а также аналоги от ведущих производителей.

Список запчастей для ford постоянно расширяется и дополняется новыми позициями. Главное — использовать качественные автозапчасти ford, так как от этого зависит исправность работы автомобиля и безопасность водителя.

В нашем каталоге вы можете подобрать запчасти на ford.

Как сделать заказ?

Сделать заказ в компании «Академия Плюс» очень просто! Каталог интернет-магазина имеет механизм фильтрации по марке и модели автомобиля, году выпуска и узлам и агрегатам. Соответственно, несколько кликов мышкой – и вы получите точный список интересующих вас запчастей. Ну, или же можете просто позвонить по телефону +7 (495) 540-40-44, и наши специалисты непременно помогут вам сделать правильный выбор!

Что такое соленоид автомобиля ❤️ На что он влияет в автомобиле

Если вам интересно, «что такое автомобильный соленоид?» это небольшой металлический компонент, отвечающий за отправку сигнала от замка зажигания на стартер для запуска двигателя.

Авторемонт стоит ДОРОГОЙ

Наши автомобили состоят из множества внутренних компонентов, которые взаимодействуют друг с другом, помогая нам двигаться каждое утро. Некоторые из этих компонентов могут быть очевидными, и мы можем часто слышать о них, например, двигатель, трансмиссия и т. Д.

Однако есть некоторые компоненты, с которыми мы можем не часто сталкиваться, например, автомобильный соленоид, который является частью системы запуска. Поэтому вам как водителю важно ознакомиться с некоторыми из этих компонентов, особенно с теми, которые более подвержены повреждениям, чем другие. Таким образом, вы готовы заменить компоненты и исключить некоторые действия, которые могут привести к их преждевременному повреждению.

В этой статье представлен обзор того, что такое автомобильный соленоид.Он подчеркивает, как работает этот соленоид, и некоторые симптомы, указывающие на то, что соленоид неисправен.

Что такое соленоид автомобиля и где он сидит?

Соленоид автомобиля, или то, что называется реле стартера или соленоид стартера, является частью системы запуска. Он работает вместе с несколькими компонентами, чтобы сообщить, что автомобиль начал заводиться, а когда нет.

Процесс пуска начинается с поворота ключа в замке зажигания.Как только это происходит, выключатель зажигания посылает сигнал на соленоид стартера, предлагая ему замкнуть определенные металлические точки. После закрытия этих точек соленоид стартера позволяет электрическому току замкнуть цепь и течь к стартеру, так что процесс сгорания вашего автомобиля запускается.

Как вы могли заметить, хотя соленоид — очень маленький компонент, он играет важную роль, и без идеально работающего соленоида стартера ваш автомобиль не сможет начать работу, несмотря ни на что.Хотя некоторые обходные пути запускают ваш автомобиль, даже если у него нет исправного соленоида стартера, эти обходные пути требуют дополнительных усилий, включая открытие капота и взаимодействие с аккумулятором.

Расположение соленоида зависит от типа вашего автомобиля. Например, вы можете обнаружить, что он подключен к редуктору стартера, клемме управления стартером или стартеру. Однако в некоторых автомобилях стартер может быть подключен к дополнительным компонентам в блоке двигателя где-то между переключателем зажигания и двигателем.

Чтобы получить более точное представление о том, где находится соленоид, обратитесь к руководству по эксплуатации вашего автомобиля для получения точных указаний.

Как работает соленоид автомобиля?

Соленоид работает уникальным образом: сразу же начинается процесс сгорания, как только вы поворачиваете ключ в замке зажигания. Вот пошаговый процесс того, как работает соленоид автомобиля:

• Когда вы поворачиваете ключ в замке зажигания, он посылает небольшой электрический ток на соленоид стартера, показывая, что вы готовы начать процесс сгорания.
• Стартер немедленно замыкает крупные металлические детали, замыкая цепь и позволяя электрическому току достигать стартера.
• Прежде чем электрический ток достигнет стартера, соленоид пропорционально увеличивает его и делает его достаточно большим, чтобы запустить систему сгорания.

Каковы симптомы неисправного соленоида?

Соленоид стартера не рассчитан на вечную работу, и в какой-то момент он сломается, что потребует замены.Ваш автомобиль сообщит вам о неисправности соленоида стартера еще до того, как это произойдет, показывая некоторые из следующих симптомов:

• Нет реакции после поворота ключа

Первый и наиболее очевидный симптом, указывающий на проблему с процессом запуска, — это то, что после поворота ключа в замке зажигания ничего не происходит.

Имейте в виду, что если после поворота ключа в замке зажигания ничего не происходит, проблема может быть связана с любым другим компонентом, таким как аккумулятор, генератор переменного тока, стартер и т. Д.Поэтому, если вы хотите подтвердить, что виноват соленоид, вы должны проконсультироваться с профессиональным механиком и провести тщательный осмотр.

Если вы слышите какой-то щелкающий звук каждый раз, когда поворачиваете ключ в замке зажигания, проблема, скорее всего, связана либо со стартером, либо с соленоидом стартера. Однако быстрый осмотр механиком может определить истинного виновника.

Следует отметить, что, когда щелчки повторяются постоянно, проблема, скорее всего, связана с аккумулятором, а не со стартером.

• Двигатель запускается сам по себе

Когда соленоид стартера выходит из строя, ваш двигатель может запуститься сам по себе, не переводя автомобиль в исходное положение. Это связано с тем, что соленоид не выполняет свою работу, предотвращая попадание электрического тока на стартер. Таким образом, цепь будет замкнута, позволяя двигателю работать. Конечно, если это произойдет, вы должны немедленно обратиться к профессиональному механику, чтобы предотвратить другие опасные ситуации.

• Стартер не отключается

Обычно, когда вы включаете и выключаете ключ в замке зажигания, стартер должен немедленно подключиться и отсоединиться. Однако, если вы понимаете, что стартер не реагирует на выключение зажигания, высока вероятность того, что соленоид солнечной батареи неисправен.

Наконец, когда соленоид стартера выходит из строя, вы не сможете завести свой автомобиль.Вы можете разогнать автомобиль, если попробуете еще раз; процесс не сработает. Таким образом, вы захотите проверить все компоненты, участвующие в процессе сортировки, включая соленоид стартера.

Как проверить соленоид на исправность?

Как вы могли заметить, большинство симптомов, указывающих на плохое состояние соленоида, могут быть связаны с другими проблемами. Поэтому трудно сказать и подтвердить, связана ли проблема с соленоидом, если вы не проведете детальную целенаправленную проверку.

Хорошая новость в том, что вы можете провести осмотр самостоятельно, не прибегая к услугам профессионального механика. Вот все, что вам нужно сделать, чтобы проверить соленоид, чтобы убедиться, что он в хорошем состоянии:

Для первого шага необходимо найти соленоид вашего автомобиля. Как мы указывали ранее, соленоиды могут находиться в разных местах, поэтому для получения точных указаний полезно обратиться к руководству по эксплуатации вашего автомобиля.

Обычно при проверке соленоида стартера проводят так называемый щелчок.Что вы можете сделать в этом тесте, так это попросить одного из членов вашей семьи или друзей завести автомобиль, пока вы сидите рядом с соленоидом, наблюдая за его поведением. Опять же, важно соблюдать дистанцию ​​между двигателем и вами, чтобы предотвратить любые риски.

Как только ваш друг заводит машину, следите за поведением соленоида и прислушивайтесь к любым щелчкам. Если щелкающий звук громкий, это означает, что соленоид получил необходимое количество энергии от батареи, и он должен работать в обычном режиме.Однако, когда щелкающий звук не такой громкий и повторяется периодически, это указывает на то, что соленоид не может получить полный заряд от аккумулятора, что может быть признаком неисправного аккумулятора. Однако, если вы не услышали щелчка со стороны соленоида, это означает, что соленоид не работает и его необходимо заменить.

Еще один точный метод проверки соленоида стартера — использование мультиметра. Мультиметр — это небольшое устройство, которое может измерять любое напряжение в любом электрическом компоненте.

Для использования мультиметра необходимо правильно подключить стартер. Вы хотите убедиться, что положительный вывод, который обычно красный, подключен к положительному проводу мультиметра, а отрицательный вывод соленоида стартера подключен к отрицательному проводу мультиметра.

Имейте в виду, что процесс следует выполнять в защитных очках и на определенном расстоянии между собой и автомобилем.

После правильного подключения соленоида стартера к мультиметру вы можете попросить одного из членов вашей семьи или друзей завести автомобиль.Сразу же вы должны увидеть падение напряжения, начиная с 12 вольт и доходя до 0,5 вольт. Однако, если падение было другим или было больше, чем должно, это указывает на проблему с соленоидом стартера. Поэтому вы должны немедленно заменить его, чтобы ваш автомобиль продолжал нормально работать.

Можно ли починить соленоид стартера?

Хотя соленоид стартера представляет собой небольшой компонент, вам не обязательно заменять его, когда он выходит из строя. Если у вас есть необходимый уровень механических навыков, я могу починить соленоид и заменить любые неисправные внутренние детали.

Однако, если вам неудобно делать то, что кажется вам самому, рекомендуется предоставить это профессионалам, чтобы не создавать серьезных проблем для самого растворителя поисковиков, который формирует систему запуска в автомобиле.

DIY не работают с первого раза, и если у вас есть современный автомобиль, который относительно дорогой, мы никогда не советуем вам испытывать их на своем автомобиле, если вы не на 100% уверены, что справитесь с этой работой.

Могу ли я водить машину с неисправным соленоидом?

Ответ зависит от вашей ситуации.Например, если вы уже ведете автомобиль и соленоид выходит из строя, вы продолжите движение, пока не дойдете до определенной остановки.

Однако, если вы планируете завести автомобиль утром без работающего соленоида, вы не сможете этого сделать, и ваш автомобиль не будет реагировать на поворот ключа в замке зажигания. Поэтому, если вы не выполните определенные обходные пути, чтобы пропустить соленоид стартера, вы не сможете управлять автомобилем.

Имейте в виду, что соленоид стартера является частью процесса запуска, а это означает, что он задействован только для того, чтобы ваше транспортное средство трогалось с места, когда оно уже запущено; соленоид стартера тут ни при чем.Если что-то пойдет не так, это не проблема.

Очевидно, что, когда вы подтверждаете, что у вас есть проблема с соленоидом стартера, вы должны немедленно отремонтировать или заменить его, чтобы предотвратить застревание в местах, где вы не можете попросить помощи для запуска вашего автомобиля.

Что вызывает неисправность соленоида стартера?

Хотя соленоид стартера является одним из самых надежных компонентов вашего автомобиля, иногда он выходит из строя. Понимание того, что вызывает неисправность соленоида стартера, необходимо, чтобы максимально предотвратить повреждение соленоида стартера.

Обычно соленоид стартера выходит из строя из-за проблемы, связанной с аккумулятором. Вот некоторые из распространенных причин, которые могут повредить соленоид стартера:

• Когда у вашей батареи недостаточно энергии.
• Когда клеммы аккумулятора заржавели и на них образовалась коррозия, препятствующая попаданию электрического тока на различные электрические компоненты
• Если у вас проблема с красными кабелями, которые подключены к вашей батарее

Заключение

Ваш автомобиль наполнен внутренними компонентами, с которыми вы, возможно, не знакомы.Однако вам, как водителю, рекомендуется со временем ознакомиться с некоторыми из этих компонентов.

Соленоид стартера — это небольшой компонент вашей пусковой системы. Он отвечает за получение небольшого электрического тока от замка зажигания и отправку его на стартер, чтобы он запускал ваш двигатель.

Для запуска вашего автомобиля важно поддерживать исправную работу соленоида стартера. Если у вашего автомобиля есть какие-то проблемы с соленоидом или какие-либо другие серьезные математические проблемы, может быть очень неприятно продолжать ездить на этом автомобиле, и вместо этого вам следует продать его Покупателю Cash Cars и использовать оплату для лучшей колоды того, что не так. Отсутствие каких-либо проблем и желание ставит вас в нежелательные ситуации, связанные с запуском автомобиля.

Cash Cars Buyer — одна из самых популярных компаний по перевалке автомобилей в стране, которая гарантирует выплату максимальной суммы и бесплатную буксировку, несмотря на то, что вы проживаете в США.

Наш процесс очень прост и занимает не более пары дней, чтобы безопасно и с минимальными затратами получить ваш автомобиль.

Все, что вам нужно, это:

• Опишите тип и состояние вашего автомобиля
• Получите нашу мгновенную бесплатную калькуляцию
• Принять предложение
• Уберите машину и получите оплату наличными на месте !

Чтобы узнать больше о нашем процессе и нашем подростке, вы можете связаться с нами по телефону 866-924-4608 или посетить нашу домашнюю страницу, щелкнув бесплатное мгновенное онлайн-предложение.

Что такое соленоид в автомобиле? Объяснение автомобильных соленоидов

Вы когда-нибудь задумывались, что такое соленоид в автомобиле? Соленоиды — это части, управляемые электричеством, которые помогают вашему автомобилю или грузовику выполнять определенные функции. Узнайте, что такое электромагнитный клапан и для чего он нужен в легковых и грузовых автомобилях, из этой статьи и видео.

Что такое электромагнитный клапан в моей машине?

Электромагнитный клапан в вашем автомобиле — это механический клапан, управляемый электричеством.В обычном автомобиле есть много разных электромагнитных клапанов, которые выполняют разные функции и работают с разными системами, такими как топливная система и система EVAP.

Для чего нужны электромагнитные клапаны?

В вашей машине разные соленоиды имеют разное назначение. Они полезны для электронного управления потоком жидкостей и газов в различных системах.

Клапан продувки системы EVAP, например, регулирует величину разрежения, передаваемого из впускного коллектора в топливный бак.

Соленоиды системы изменения фаз газораспределения (VVT) изменяют фазу фаз газораспределения для увеличения мощности и расхода топлива.

Топливные форсунки — это соленоиды, которые позволяют топливу поступать в двигатель.

Как работает электромагнитный клапан?

Открытый электромагнитный клапан с медным проводом

Электромагнитный клапан работает как клапан, что означает, что он обеспечивает поток и остановку газов и жидкостей. Обычно он представляет собой спиральное кольцо, окружающее плунжер или поршень. Когда через катушку протекает электрический ток, создается электромагнитное поле, перемещающее поршень.Затем плунжер открывает или закрывает клапан, останавливая или перемещая поток жидкости или газа.

Как починить электромагнитный клапан в моем автомобиле или грузовике?

Общие действия по установке электромагнитного клапана

1. Снимите шланг, защелку и т. Д. С электромагнитного клапана

   Ослабьте и снимите все шланги, защелки или другие крепежные детали с электромагнитного клапана

2. Отсоедините электрический Разъемы

   Нажмите язычок на электрическом разъеме и отсоедините любой от клапана

3. Снимите клапан с кронштейна

   Если электромагнитный клапан находится в кронштейне, снимите его с кронштейна

4. Установите электромагнитный клапан на место

   Вдавите электромагнитный клапан в его скобу, фиксатор и т. д.

5. Подсоедините электрический разъем

   Подсоедините электрические разъемы на место

6. Затяните крепежные детали, шланги и т. Д.

   Затяните все крепления или шланги к электромагнитному клапану

Научитесь заменять больше деталей, чем электромагнитный клапан в автомобиле

Узнайте, как диагностировать и заменять детали на сотнях марок и моделей, а также узнайте общие советы и рекомендации от наших опытных механиков в наших обучающих видео.

Подробнее Советы экспертов

Магазин запчастей и инструментов

Резюме

Название статьи

Что такое соленоид в автомобиле? Объяснение автомобильных соленоидов — 1A Auto

Описание

Если вам интересно, «Что такое соленоид в автомобиле?» В этой статье и видеообзоре что такое автомобильные соленоиды и что они делают во многих легковых и грузовых автомобилях

Автор

1А Авто Команда

Имя издателя

1А Авто

Логотип издателя

Полное руководство по соленоидам стартера (с часто задаваемыми вопросами)

Стартеру требуется много мощности для запуска автомобиля.
Это означает, что ему требуется большой ток от автомобильного аккумулятора.

Однако для больших токов нужен большой переключатель, а переключатель зажигания слишком мал, чтобы справиться с этим. Вот тут и пригодится соленоид стартера .

Но что такое соленоид стартера?
А что делает соленоид?

В этой статье мы исследуем этот магнитный компонент и то, как он работает со стартером. Мы также расскажем о некоторых часто задаваемых вопросах, связанных с соленоидом, в том числе о том, как легко решить проблемы с соленоидом.

Эта статья содержит

Начнем.

Что такое соленоид стартера?

Соленоид стартера — это мощный электромагнитный переключатель, поэтому его иногда называют соленоидным переключателем. Он активирует стартер двигателя внутреннего сгорания.

Вы также можете услышать, что это реле стартера. Однако в наши дни на большинстве автомобилей это название зарезервировано для отдельного реле в цепи управления соленоида стартера.

Внутри соленоида стартера находятся две катушки с проволокой, намотанные вокруг подвижного стального сердечника и набора тяжелых металлических контактов.

Снаружи у соленоида обычно три вывода — маленький разъем и два больших.

Маленькая клемма предназначена для провода управления стартером, который подключается к замку зажигания. Одна большая клемма предназначена для кабеля аккумулятора от положительной клеммы аккумулятора. А другая большая клемма предназначена для провода, который передает напряжение на сам стартер.

Теперь давайте посмотрим, как работает соленоид.

Что делает соленоид стартера?

Соленоид стартера выполняет две основные функции — он управляет цепью стартера , а включает ведущую шестерню.

Рассмотрим подробнее:

Подает питание на цепь стартера

Цепь стартера соединяет аккумулятор со стартером. Соленоид действует как переключатель включения / выключения для цепи стартера, контролируя выброс электрического тока от аккумуляторной батареи.

Сам соленоид управляется цепью управления , которая связывает его с выключателем зажигания.

Когда вы активируете замок зажигания, автомобильный аккумулятор питает цепь управления. Небольшой ток течет от батареи к соленоиду стартера, создавая магнитное поле вокруг катушек соленоида.

Магнитное поле втягивает поршень в центр катушек, сдвигая контакты соленоида стартера вместе. Это заполняет промежуток между аккумулятором и стартером, позволяя напряжению достигать стартера.

Примечание: Вот типичный протекание тока для электрической схемы цепи управления:
Аккумулятор ➜ Выключатель зажигания ➜ Реле стартера (подключено к предохранительному выключателю нейтрали) ➜ Соленоид стартера

Включает шестерню

Когда катушки соленоида втягивают плунжер, вилка рычага, прикрепленная к концу плунжера , выталкивает ведущую шестерню стартера. Это движение зацепляет малую ведущую шестерню с большой коронной шестерней маховика двигателя.

Шестерня соединена со стартером, который проворачивает двигатель (через маховик), когда он получает питание от аккумулятора.

Важно отметить, что катушки соленоида выполняют определенную задачу.
Вот разбивка:

Что делает каждая катушка соленоида?

Когда ключ зажигания активирован, энергия аккумулятора поступает на катушку сильного втягивания и удерживающую катушку более слабого тока .

Функции катушки можно разделить на три этапа:

Втягивание

Втягивающие обмотки создают магнитную силу, которая втягивает плунжер вниз по сердечнику соленоида.

Холдинг

Когда плунжер достигает конца хода, он толкает тяжелые металлические контакты соленоида вместе, позволяя току аккумулятора течь к стартеру.

Это действие также отключает втягивающие обмотки.

Ток протекает через шунт только к удерживающим обмоткам — это позволяет сэкономить немного энергии, передать больше энергии стартеру и уменьшить тепловыделение.

Выпуск

Когда ключ зажигания отпускается, магнитная сила уменьшается, и удерживающая катушка отпускает плунжер.Контакты соленоида стартера размыкаются, отключая питание стартера от аккумуляторной батареи.

Мы видели, как работает каждая катушка соленоида, и знаем, что соленоид выталкивает ведущую шестерню, чтобы запустить двигатель.

Но что происходит при запуске двигателя?

Как соленоид работает со стартером?

Двигателям внутреннего сгорания для запуска требуется внешняя помощь, что и делает стартер.

Вот что происходит, когда вы поворачиваете ключ в замке зажигания:

На соленоид стартера поступает небольшой ток от 12-вольтной аккумуляторной батареи.Он соединяет ведущую шестерню стартера с зубчатым венцом маховика и замыкает цепь стартера, передавая напряжение аккумуляторной батареи на стартер.

1. При наличии аккумуляторной батареи якорь стартера вращает приводной вал стартера и ведущую шестерню, прикрепленную к его концу. Шестерня вращает маховик, проворачивая двигатель.

2. По мере увеличения скорости маховика двигатель запускается и ведущая шестерня выключается. Шестерня обычно имеет одностороннюю обжимную муфту, которая позволяет ей вращаться независимо от приводного вала стартера, когда маховик движется быстрее, предотвращая обратный ход.

Примечание: Обратный ход — это когда маховик «вращает» шестерню, а не наоборот, и может вызвать повреждение ведущей шестерни и стартера.

Теперь, когда мы рассмотрели основы соленоида стартера, давайте рассмотрим несколько часто задаваемых вопросов.

8 Часто задаваемые вопросы о соленоиде стартера

Вот ответы на некоторые часто задаваемые вопросы по соленоиду:

1. Где находится соленоид стартера?

Если открыть моторный отсек, можно проследить за плюсовым кабелем аккумуляторной батареи к стартеру.Стартер часто крепится к двигателю или трансмиссии болтами, а соленоид почти всегда прикреплен к нему.

2. Каковы общие проблемы соленоида стартера?

Вот несколько распространенных причин выхода из строя соленоида стартера:

• Неисправность втягивающей катушки соленоида
• Удерживающая катушка не отпускает металлические контакты соленоида
• Неисправное соединение между соленоидом и стартером
• Перегоревшие контакты соленоида удерживают стартер во вращении даже при включении зажигания и ведущая шестерня отключена

3.Каковы признаки неисправности соленоида стартера?

Неисправный соленоид стартера может проявлять несколько симптомов, в том числе следующие:

• Двигатель не запускается: Это результат того, что соленоид стартера не может подавать питание на стартер.
• Нет звука щелчка: Это может означать либо неисправный соленоид стартера, либо реле стартера
• Стартер вращается без полного зацепления маховика: Обычно это происходит из-за слабого соленоида, который не включает шестерню стартера (ведущую шестерню)
• Двигатель запускается медленно: Высокое сопротивление в вашем соленоиде приводит к перегоранию контактов соленоида, создавая чрезмерное сопротивление в стартере, вызывая медленный запуск

4.Какие симптомы могут имитировать неисправный соленоид стартера?

Некоторые симптомы других неисправностей могут имитировать симптомы неисправного соленоида стартера. Если с соленоидом проблем нет, вы можете посмотреть на эти проблемы:

• A неработающая батарея стартера , которая не подает питание на соленоид
• A корродированная клемма аккумулятора или ослабленный кабель аккумулятора, который снижает мощность на соленоид
• Ослабленная проводка или кабели могут создать плохое электрическое соединение
• Проблемы в цепи запуска , которые останавливают работу стартера
• Заклинивший двигатель , который не реагирует на запуск

5.Какие клеммы на соленоиде стартера?

Соленоид стартера обычно имеет 3 или 4 вывода на изолирующей крышке — два больших и один (или два) меньших.

Две большие клеммы обычно представляют собой медные болты:

• Клемма B (или 30) соленоида предназначена для положительного кабеля аккумуляторной батареи
• Клемма M (или C) соленоида подключается к клемме стартера на стартере

Меньшие клеммы обычно представляют собой железные болты:

• Клемма S (или 50) соленоида предназначена для провода управления, соединяющего реле стартера и выключатель зажигания
• Если есть 4-я клемма, это может быть клемма R (подключается к балластному резистору) или I (подключается к зажиганию). катушка) — эта клемма обычно не используется

Корпус соленоида также действует как невидимая клемма заземления.

6. Как обойти соленоид стартера?

Один из способов проверить, есть ли у вас проблема с соленоидом или стартером, — это обойти соленоид с помощью изолированной отвертки.

Вот что делать:

Найдите клеммы управления и стартера

Найдите эти две металлические клеммы на соленоиде стартера:

• Маленький, который соединяет провод с выключателем зажигания (клемма S)
• Большой, который подключает соленоид к стартеру (клемма M)

Короткое замыкание клемм с помощью отвертки

Поместите металлическое лезвие изолированной отвертки на обе металлические клеммы.В этом случае соленоид обходит, создавая прямое соединение между замком зажигания и стартером.

Включите зажигание

Возьмите вторую пару рук, чтобы включить ключ зажигания.

Поскольку соленоид отключен, двигатель не запускается, но стартер получает некоторую мощность для работы на более низких скоростях.

Слушайте стартер

Прослушайте звуки стартера.

Если гудит постоянно, двигатель в порядке и соленоид, вероятно, неисправен.Если двигатель не запускается или звучит прерывисто, скорее всего, в двигателе есть проблемы.

Если это слишком хлопотно, вероятно, проще вызвать мобильного механика для устранения неполадок в вашей системе запуска.

7. Как проверяется неисправный соленоид стартера?

Чтобы проверить, неисправен ли соленоид, ваш механик обычно выполняет следующие действия:

• Проверьте аккумулятор с помощью вольтметра или мультиметра: при запуске двигателя будет небольшое падение напряжения.Однако у слабой батареи не хватит напряжения даже для запуска двигателя.

• Проверьте, получает ли соленоид питание. : Проблемы в цепи управления могут помешать соленоиду получить ток для подачи питания.

• Проверьте соленоид с помощью мультиметра : Ваш механик будет использовать мультиметр для проверки целостности цепи или сопротивления.

8. Как починить соленоид?

Признаки неисправного соленоида часто похожи на проблемы со стартером или аккумулятором.

Чтобы починить соленоид и убедиться, что ваша пусковая система исправна, всегда лучше поручить это профессионалу. Мобильный механик — еще лучший вариант, так как они могут прийти к вам .

Имея это в виду, проще всего обратиться в RepairSmith!

RepairSmith — удобное мобильное решение для обслуживания и ремонта автомобилей.
Вот ваша выгода:

• Техническое обслуживание и ремонт автомобилей можно проводить прямо у вас на подъездной дорожке
• Профессиональные, сертифицированные ASE механики проводят техосмотр и обслуживание автомобилей
• Все работы по техническому обслуживанию и ремонту завершаются с использованием высококачественного оборудования и запасных частей
• Онлайн-бронирование удобно и easy
• Конкурентоспособная и предварительная цена
• RepairSmith предоставляет 12-месячный | Гарантия 12 000 миль на весь ремонт

Чтобы получить точную смету затрат на запуск и ремонт, просто заполните эту онлайн-форму.

Заключительные слова

Соленоид стартера — это небольшой, но мощный релейный переключатель, необходимый для запуска вашего автомобиля. Он выдает до 200 А (а иногда и больше!) При каждом включении зажигания.

Хотя соленоид является упругим компонентом, можно ожидать, что он выйдет из строя в какой-то момент при такой частой нагрузке.

И если ваш соленоид откажет , не волнуйтесь. RepairSmith всегда готов помочь вам решить любые проблемы с соленоидом и стартером.Просто свяжитесь с ними, и их механики, сертифицированные ASE, будут рядом, чтобы помочь в кратчайшие сроки!

Что водители должны знать о соленоидах

По общему признанию, не каждый водитель хочет быть автолюбителем, и не каждый автовладелец хочет заниматься ремонтом самостоятельно, предпочитая вместо этого поручить это более опытным рукам. В то же время никогда не помешает иметь практическое знание того, как работает ваш автомобиль, особенно с учетом того, что это может помочь водителям выявлять потенциальные проблемы на раннем этапе, прежде чем они вызовут еще более дорогостоящие проблемы.Одним из важнейших элементов автомобиля, о котором, вероятно, не знает большинство водителей, является соленоид.

Определяющий соленоид

Общий термин «соленоид» относится к катушке с проволокой, которая используется в качестве электромагнита, а также к любому устройству, которое может преобразовывать электрическую энергию в механическую. Соленоид создает магнитное поле из электрических токов, а затем использует это магнитное поле для создания линейного движения. Типичное применение соленоидов — это питание переключателя, такого как стартер автомобиля.Как можно догадаться, автомобильный стартер запускает двигатель, но именно соленоид запускает стартер, при этом в большинстве автомобилей два устройства соединены друг с другом.

Как работают соленоиды

Когда он запущен, работает правильно и имеет стабильную подачу топлива, двигатель внутреннего сгорания автомобиля будет постоянно работать сам по себе из-за инерции движущихся частей. Даже в этом случае, чтобы получить инерцию, запуск двигателя — это отдельный процесс.Эта работа относится к системе запуска, основные компоненты которой включают стартер, аккумулятор, выключатель стартера и соленоид.

Запуск двигателя: первое действие

Для запуска двигателя требуется как более сильный, так и более слабый электрический ток. После активации, часто при повороте ключа в замке зажигания, более слабый электрический ток проходит через переключатель стартера в соленоид. Затем ток заставляет два контакта встретиться внутри соленоида, позволяя более сильному электрическому току проходить через два контакта соленоида.Эти контакты соленоида удерживают ток, что требует прокладки толстых проводов прямо из батареи — ток достаточно сильный, поэтому посылать его через ручной переключающий механизм было бы неразумно. Это гарантирует необходимость более слабого электрического тока, проходящего через замок зажигания.

Более сильный электрический ток движется к стартеру и инициирует два разных действия — он приводит в действие рычаг, который выталкивает маленькую шестерню на вал с пружиной. После выдвижения эта шестерня (шестерня) сталкивается с зубчатой ​​шестерней (зубчатым венцом стартера) на внешнем крае большого маховика на конце приводного вала двигателя.

Запуск двигателя: второе действие

Второе действие, когда к стартеру подается более сильный электрический ток, — это начало вращения центрального вала двигателя. Это происходит потому, что электрический ток взаимодействует с магнитным полем внутри стартера, преобразуя электрическую энергию в механическую и заставляя ротор на центральном валу начать вращаться.

Как только это вращательное действие достигнет заданной скорости двигателя, шестерня на конце вала зацепится с зубчатым венцом маховика.Двигатель запускается сам по себе, а предохранительные устройства стартера разделяют шестерню и коронную шестерню. Затем пружинный вал безопасно возвращает шестерню в исходное положение — на этом пусковой механизм готов.

Считаете, что вы или кто-то из ваших знакомых нуждается в обучении за рулем? Training Wheels — это автошкола в Лонгпорте, специализирующаяся на обучении молодых водителей-подростков тому, как оставаться в безопасности на дороге. Чтобы узнать больше о наших уроках, нажмите здесь.

Авторские права: phanuwatnandee / 123RF Stock Photo

Что такое соленоид — как обсуждать

Что такое соленоид

Каковы функции соленоида? Для чего нужен соленоид? Определение соленоида.Магнитные катушки — это разновидность электродвигателя. Магниты похожи на приводы в автомобилях. Электромагнитные катушки в основном используются в качестве приводов в автомобилях. Типы соленоидов. Соленоиды также могут использоваться в системах впрыска пропана, закиси азота и пропана. Механика магнитных катушек. Соленоид имеет набор катушек, которые используются для создания постоянного магнитного поля.

В чем разница между соленоидом и исполнительным механизмом?

Электромагнитный клапан может быть приводом при использовании для управления потоком жидкости низкого давления, но он также может управлять жидкостью высокого давления, которая управляет гидравлическим устройством, которое является приводом.Привод — это любое устройство, которое запускает действие, а электромагнит — это электрический привод.

Что делает соленоид на клапане?

В машиностроении магнитные катушки — это широкий спектр исполнительных механизмов, преобразующих электрический сигнал в механическое движение. Электромагнитные клапаны используются для управления электромагнитными клапанами, это система управления электромагнитным клапаном.

Считается ли соленоид двигателем постоянного тока?

Катушку двигателя постоянного тока можно рассматривать как соленоид, потому что она удовлетворяет тем же уравнениям магнитной силы.Не говорите, что соленоид — это двигатель постоянного тока.

Что делает неисправный соленоид стартера?

Электромагнитный клапан цилиндра — это слаботочное реле, которое надежно устанавливает высокое электрическое соединение между аккумулятором и стартером при повороте ключа зажигания. Неисправный электромагнитный клапан может отключить питание стартера и помешать запуску двигателя. Но могут быть и другие фундаментальные проблемы.

Как работает соленоид?

Соленоид работает за счет циркуляции электричества по медному проводу, питаемому от источника питания и переключателя.

Для чего используется соленоид?

Семь соленоидов. Электромагнит — это электромагнитное устройство, используемое для дистанционного или автоматического переключения, активации или управления движением вторичного устройства.

Что происходит, когда соленоид стартера выходит из строя?

Если магнит изнашивается, произойдет что-то, что предотвратит включение или включение стартера при повороте ключа. Внутренняя коррозия может привести к застыванию заготовки в исходном положении.Силовые контакты могут сгореть или корродировать, добавляя достаточное сопротивление цепи, чтобы помешать правильному запуску стартера или пускателя двигателя.

Для чего нужен электромагнитный клапан?

Электромеханический клапан — это электромеханический клапан, используемый для управления потоком жидкостей и газов. Электромагнитные клапаны используются для перекрытия, измерения, разделения или смешивания потоков газа или жидкости в трубопроводе. Конкретное назначение электромагнитного клапана выражается его схемной функцией.

Каковы основные области применения электромагнитного клапана?

• Холодильное оборудование — Одно из самых популярных применений электромагнитного клапана в холодильных системах.
• В гидравлике и пневматике: пневматические клапаны приводятся в действие давлением сжатого воздуха.
• В легковых автомобилях: Электромагнитный клапан является активной частью пусковой системы легковых и грузовых автомобилей.

Каковы функции электромагнитного переключателя

Проложите провод 18 калибра от клеммы соленоида B к клемме стартера S. Используйте инструмент для зачистки проводов, чтобы зачистить 1/4 дюйма провода с конца провода, затем обожмите синий кольцевой терминал на каждом конце.Затем подключите проводку к клеммам с помощью набора гаечных ключей.

Как на самом деле работает соленоид?

Как работает соленоид. Соленоид представляет собой спиральную катушку в форме штопора, намотанную вокруг поршня, часто сделанную из железа. Как и во всех электромагнитах, магнитное поле создается, когда электрический ток проходит через провод.

В чем разница между реле и соленоидом?

Реле и электромагнит имеют два совершенно разных назначения.По сути, реле — это переключатель с двумя положениями: включено и выключено. Электромагнит, с другой стороны, позволяет механическим компонентам физически перемещаться и изменять положение, как когда стартер приводит в действие маховик.

Каковы функции электромагнитного насоса

Электромагнитный насос — это устройство для перекачки жидкости, в котором используется возвратно-поступательное движение электромагнитного поршня соленоида для перемещения жидкости через закрытую всасывающую камеру.

Как работает соленоидный клапан и как он работает?

Клапан имеет электромагнит, электрическую катушку с подвижным ферромагнитным сердечником (поршнем) в центре.В исходном положении поршень закрывает небольшое отверстие. Электрический ток через катушку создает магнитное поле. Магнитное поле оказывает на поршень направленную вверх силу, которая открывает отверстие.

Каковы функции соленоида электромагнита?

Электромагниты особенно полезны, потому что их можно включать и выключать по мере необходимости. Их также можно усилить, увеличив ток через катушку. Электромагнитные катушки часто используются как переключатели или клапаны, которые полностью автоматизированы.

Когда использовать дозирующий насос с соленоидным приводом?

Соленоидный дозирующий насос подходит, когда требуется более широкий диапазон регулирования объема или когда требуется сложное управление с помощью внешних сигналов.

Как используется соленоид в спринклерной системе?

Соленоиды чаще всего используются для включения выключателя, такого как стартер в автомобиле, или клапана, например спринклерной системы. Электромагнит представляет собой спиральную катушку с проволокой, намотанной вокруг плунжера, часто сделанную из железа.Как и во всех электромагнитах, магнитное поле создается, когда электрический ток проходит через провод.

Каковы функции соленоида

Соленоид — это свернутый в спираль провод, который действует как электромагнит, когда через него протекает ток. Он напрямую преобразует электрическую энергию в линейное механическое движение. Поскольку спиральный кабель имеет множество применений, часто предполагается, что электромагнит является электромагнитом.

Каковы функции электромагнитного датчика

Срабатывание электромагнитного клапана Датчик сначала определяет процесс на стороне выхода электромагнитного клапана.Когда он обнаруживает, что требуется определенный поток жидкости, он пропускает поток через соленоидный клапан.

Каковы симптомы неисправного соленоида регулировки давления?

Признаки неисправности электромагнитного клапана давления коробки передач. Проблема с электромагнитным клапаном управления давлением трансмиссии может привести к тому, что индикатор Check Engine загорится практически без каких-либо других симптомов. С другой стороны, это может привести к пробуксовке коробки передач на одной или всех передачах.

Что делает соленоид управления коробкой передач?

Магниты управления трансмиссией управляют потоком трансмиссионных жидкостей в различные камеры трансмиссионного блока для включения или выключения шестерен, муфт и тормозных лент.

Что такое электромагнитный клапан электронного контроля давления?

Электромагнитный клапан электронного регулирования давления (EPC) — это электромагнитный клапан с регулируемым усилием, который регулирует давление в линии передачи. Электромагнитный клапан EPC имеет контур обратной связи в PCM, который контролирует поток EPC.

Где находится соленоид автоматической коробки передач?

Электромагнитный клапан управления трансмиссией расположен в корпусе клапана в блоке управления трансмиссией (TCU) системы.В этом можно убедиться после снятия корпуса редуктора, прикрепленного к корпусу клапана.

Что такое электрический соленоидный привод?

Электромагнитный привод — это устройство, которое может открывать или закрывать клапан, подавая электрический ток на соленоид, вызывая перемещение рулевой тяги или рычага. Приводы используются везде, где клапаны используются в удаленных местах или там, где требуется постоянное управление клапаном.

Что такое линейный соленоид?

Линейный магнит.Линейные магниты по существу состоят из электрической катушки, намотанной вокруг цилиндрической трубки с ферромагнитным приводом или «поршнем», который может свободно перемещаться или скользить «ВХОД» и «ВЫХОД» из катушки.

В чем разница между соленоидом и приводным клапаном?

Электромагнитные клапаны — это управляющие устройства, которые останавливают или пропускают поток жидкости, когда они активированы или нет. Управление происходит в виде электромагнита. При подаче напряжения создается магнитное поле, которое тянет поршень или вращающийся якорь против действия пружины.

Что такое двойной электромагнитный клапан?

Двойные электромагнитные клапаны часто используются, когда требуется контролировать как выдвижение, так и втягивание цилиндра с помощью давления воздуха. Сдвоенные электромагнитные клапаны имеют два электрических входа, подключенных к двум отдельным каналам после электромагнитного клапана.

Из каких частей состоит соленоид?

Соленоид состоит из нескольких витков медного провода, которые окружают центральную трубку и заставляют сердечник двигаться.Змеевик обычно залит эпоксидной смолой. Катушка также имеет стальную раму, которая обеспечивает низкое сопротивление магнитному пути.

Как работает соленоид?

Магнитные катушки — это устройства, которые могут преобразовывать электрическую энергию в механическую или линейную энергию. Наиболее распространенный тип соленоидов использует магнитное поле, создаваемое электрическим током, в качестве спускового механизма для создания толкающего или тянущего действия, которое создает механическое воздействие на такие объекты, как пускатели, клапаны, клапаны, переключатели и защелки.

Что такое электрический соленоид?

Электромагнит — это тип переключателя, который используется для управления широким спектром механических процессов.

В чем разница между соленоидом и приводным двигателем

Электрические приводы приводятся в действие электродвигателем и соединяются со штоком клапана через шестерни. В случае сбоя питания можно активировать рулевое колесо или аварийное питание. Магнитные диски используют магнитную площадку. Конус (прикрепленный к штоку клапана) притягивается к катушке соленоида в приводе.

В чем разница между проблемами соленоида и привода?

В некоторых случаях требуется постоянное усилие по всей длине хода, и в этих ситуациях соленоида недостаточно из-за уменьшенного усилия в ходе хода, в то время как привод звуковой катушки обеспечивает постоянная сила. Это особенно важно для вибрационных систем.

Что такое электромагнитный клапан и почему он важен?

Электромагнитный клапан — это устройство, используемое для управления потоком жидкости или газа в системе.Обычно он питается от электромагнитной энергии в катушке. Эти клапаны используются для преобразования электрической энергии в механическую и доступны в различных версиях, а именно в двух-, трех- и четырехходовых клапанах.

Каковы функции электромагнитных клапанов?

Принцип работы электромагнитного клапана Устройство электромагнитного клапана. Электромагнитный клапан — это блок управления, который включается или выключается электрически, чтобы остановить или пропустить поток. Работа электромагнитного клапана. Как работает электромагнитный клапан ?.Типы электромагнитных клапанов. Ассортимент электромагнитных клапанов MGA.

Какой источник питания использует соленоид?

Электромагнитный клапан на 12 В — это соленоидный привод, который может работать от постоянного (постоянного) или переменного (переменного тока) источника 12 В.

Что делает соленоид на переключателе клапана

Устройство создает магнитное поле из электрического тока и использует магнитное поле для создания линейного движения. Соленоиды чаще всего используются для включения переключателя, такого как стартер в автомобиле, или клапана, например спринклерной системы.Как работает соленоид.

Что делает соленоид на крышке клапана

Электромагнитные клапаны используются там, где требуется автоматическое регулирование потока жидкости. Они все чаще используются в самых разных системах и типах устройств. Разнообразие доступных конструкций позволяет выбирать клапан в зависимости от конкретного применения.

Что делает соленоид в клапанном узле

Электромагнитный клапан состоит из двух основных частей: электромагнитного клапана и клапана.Электромагнит преобразует электрическую энергию в механическую, которая, в свою очередь, механически открывает или закрывает клапан. Клапан прямого действия имеет только небольшой путь потока, показанный в разделе E этой схемы (далее именуемый пилотным клапаном).

Что делает соленоид на детали клапана

Электромагнитный клапан работает как клапан, что означает, что он пропускает и перекрывает газы и жидкости. Обычно это спиральное кольцо, окружающее плунжер или поршень. Когда через катушку протекает электрический ток, создается электромагнитное поле, которое перемещает поршень.

В чем разница между соленоидами переменного и постоянного тока?

Один из основных методов классификации магнитных катушек основан на различных системах питания (электрический ток течет через магнитные катушки), магнитные катушки можно разделить на два типа: магниты переменного тока и магниты постоянного тока. Соленоиды постоянного тока относятся к соленоидам, используемым для управления постоянным током.

Для чего можно использовать соленоид в двигателе?

Электромагнитный клапан, используемый повсеместно во всех типах двигателей, от электрических дверных замков до стартеров.Это просто круглая катушка из изолированного провода, используемая для создания магнитного поля в атмосфере этого тока.

Как определяется возбуждение катушки соленоида постоянного тока?

Следовательно, ток возбуждения катушки магнита постоянного тока определяется электрическим напряжением и внутренним сопротивлением магнитных катушек. Следовательно, когда электрическое напряжение и внутреннее сопротивление соленоида фиксированы, ток возбуждения не изменяется, и магнитная движущая сила (MMF) также остается постоянной.

Какова сила притяжения соленоидов постоянного тока?

Возбуждающий ток магнита постоянного тока — это постоянный ток, поэтому притяжение плунжера магнита постоянного тока равно F = 4B 02 S 10 5. Элементы формулы для притяжения магнита постоянного тока :.

Какой привод представляет собой соленоидную катушку?

Соленоиды или соленоидные приводы — это приводы, которые притягивают ферромагнитные материалы (например, якорь) для движения через магнитное поле, создаваемое катушкой соленоида, находящейся под напряжением.Электромагнитные катушки широко используются в релейных передачах, переключателях и другой автоматике.

Считается ли соленоид системой двигателя постоянного тока?

Магнитные катушки работают следующим образом: когда электрический ток течет через проволочную петлю, вокруг нее создается магнитное поле. Рельс или сталь, в которых протекает эта сила, значительно увеличивает напряженность магнитного поля.

Что означает термин «соленоид» в технике?

Также в данной области техники этот термин может относиться к ряду преобразователей, которые преобразуют энергию в линейное движение.Проще говоря, электромагнит преобразует электрическую энергию в механическую работу.

Как однородно магнитное поле соленоида?

Магнитное поле внутри бесконечно длинного магнита однородно, и его сила не зависит от расстояния между осями или площади поперечного сечения магнита. Это производная от плотности магнитного потока вокруг соленоида и достаточно длинная, чтобы не учитывать краевые эффекты.

Независимо ли индуктивность соленоида от тока?

В случае катушек с жестким воздушным сердечником индуктивность зависит от геометрии катушки и количества витков и не зависит от тока.Аналогичный анализ применим к электромагниту с магнитопроводом, но только в том случае, если длина катушки намного больше, чем произведение относительной магнитной проницаемости магнитопровода на его диаметр.

Как подключить соленоидный переключатель к аккумулятору?

Подключите клеммы сильноточного переключателя к магнитному переключателю, затем обратитесь к документации, прилагаемой к переключателю, чтобы определить положение двух клемм. Отрежьте два отрезка черного провода и подключите один конец оригинального черного провода к контакту батареи ve.

Что делает изолятор соленоида для батареи?

Электромагнитный изолятор использует несколько электрических реле для управления током. Одно из реле получает питание от батареи, а другое реле (называемое основным реле) контролирует уровень мощности неиспользуемых батарей.

Что делает электромеханический соленоид электромагнитом?

Электромеханические магнитные катушки состоят из катушки электромагнитной индукции, намотанной на подвижный стальной или железный болт (называемый рамой).Катушка имеет форму, которая позволяет якорю входить и выходить в пространстве в центре катушки, изменяя индуктивность катушки, превращая ее в электромагнит.

Считается ли соленоид двигателем постоянного тока для RV

Обычно они должны быть чем-то другим, с одной стороной домашней батареи и другой стороной батареи шасси. Затем включите магнитный переключатель, и вы должны услышать щелчок. Еще раз проверьте напряжение на обеих сторонах электромагнитного клапана.

Может ли соленоид быть плохим для дома на колесах?

Магнит может сломаться даже при щелчке.Если вам не нужен конкретный тип, вы обычно можете найти новый электромагнитный клапан у любого поставщика авто или автозапчастей, такого как NAPA. Они недорогие и легко заменяются.

Что сложнее изолятор диода или соленоида?

Существует два основных типа аккумуляторных изоляторов: диодные изоляторы и магнитные изоляторы. В диодном переключателе используются два сильноточных диода для направления энергии от батареи к переключателю батареи. Диодный изолятор не такой сложный, как соленоидный изолятор, его легче обслуживать и ремонтировать, и, как правило, он служит дольше.

Электромагнитный выключатель двигателя постоянного тока

Магнитные выключатели в автомобилях Магнитные выключатели в автомобилях выполняют следующие функции. Магнитные катушки пропускают ток, который при активации создает магнитное поле. Это магнитное поле создает большую силу и источник энергии для активации устройств, используемых в электрических и автомобильных приложениях, таких как автомобильные и промышленные приложения.

В чем разница между соленоидом и реле?

Соленоиды — это тип реле, предназначенный для удаленного переключения более высокой силы тока (обычно в диапазоне 85–200 ампер).В отличие от меньших кубических электромеханических реле, катушка используется для создания магнитного поля, когда через нее проходит электричество, эффективно размыкая или замыкая цепь.

Сколько клемм в соленоидном переключателе?

На контакторе четыре клеммы, две из которых используются на катушке и могут быть отделены от всех остальных клемм. Это позволяет катушке оставаться полностью автономной. Коммутируемые силовые соединения обычно значительно тяжелее, чем соединения катушек.

Какой переключатель используется в стартере?

В некоторых автомобильных системах имеется движущийся поршень, который перемещает шестерню стартера по валу стартера. Он соединяет маховик и подает питание на стартер. Эти переключатели в основном используются для управления сильноточной цепью с помощью слаботочного переключателя.

Соленоид считается двигателем постоянного тока для кондиционера.

Электромагнитный клапан является важной частью систем кондиционирования воздуха.Контролирует поток жидкостей или газов в системах отопления, вентиляции и кондиционирования воздуха. Электромагнитный клапан — важная часть систем кондиционирования воздуха. Контролирует поток жидкостей или газов в системах отопления, вентиляции и кондиционирования воздуха.

Когда использовать электромагнитный клапан прямого действия?

Электромагнитные клапаны прямого действия работают для прямого открытия или закрытия порта на главном клапане, который является единственным путем прохождения потока через клапан. Клапаны прямого действия используются в системах, требующих низкого расхода, или в приложениях с низким перепадом давления на входе клапана.

Какой силовой элемент соленоида?

Обычный электромагнит состоит из катушек, магнитных полей, якоря или поршней, используемых в качестве силового элемента электромагнитных клапанов, таких как гидравлические клапаны, пневматические клапаны.

Считается соленоидом проблемы с двигателем постоянного тока

Также желательно использовать источник постоянного тока с регулируемым ограничителем. Это позволяет ограничить количество тока, который может протекать через соленоидный клапан, так что даже если он не подключен должным образом, у него не будет достаточно тока, чтобы разрушить клапан.Ищете новые гидравлические клапаны?

Каковы наиболее частые проблемы с соленоидами?

Общие проблемы с электромагнитными клапанами включают в себя заедание или выход поршней, заедание клапанов на месте, плохую внутреннюю обмотку катушки и чрезмерный рабочий шум. Некоторые из этих проблем вызваны внутренними проблемами соленоида, тогда как другие обычно вызваны внешними компонентами.

Может ли соленоид постоянного тока иметь неправильную полярность?

Проблема в том, что соленоиды постоянного тока поляризованы.И если вы используете несколько оголенных проводов для разъема и нет настоящего разъема, который может обеспечить правильное соединение, есть вероятность, что 5050 будет с неправильной полярностью.

Какое должно быть напряжение в катушке соленоида?

В соленоиде пусковой ток примерно в 6-10 раз превышает ток изоляции. Напряжение, приложенное к магниту, должно составлять ± 10% от номинала магнита.

Почему трансформаторы работают только с переменным током?

Почему трансформаторы работают только с переменным током Основная катушка подключена к сети переменного тока.Переменный ток течет через главную катушку, намотанную на сердечник из мягкого железа. Изменяющийся ток создает изменяющееся магнитное поле. Это создает переменное напряжение во вторичной обмотке. Это создает переменный ток в цепи, подключенной к вторичной обмотке.

Какова функция трансформатора?

Две основные функции силового трансформатора — это транспортировка электрического тока от источника к месту назначения и регулирование напряжения этого тока до того, как он достигнет места назначения.Это контролируется промывочной системой прибора.

Как работает трансформатор?

Как работает трансформатор. Переменные токи протекают через первичную обмотку и создают переменный магнетизм в сердечнике трансформатора. Затем магнитное поле проникает во вторичную катушку и генерирует переменное напряжение во вторичной катушке.

Как работают электрические трансформаторы?

Трансформатор основан на очень простом факте об электричестве: когда колеблющийся электрический ток течет по проводу, он создает вокруг него магнитное поле (невидимый образец магнетизма) или магнитный поток.

Что такое катушка соленоида

Соленоид — это провод, плотно обернутый вокруг проводящего сердечника с полым центром. Когда через катушку протекает электрический ток, создается магнитное поле, которое в основном образует электромагнит. В большинстве приложений соленоидов этот магнитный потенциал используется для выполнения некоторой работы.

В чем разница между катушкой и соленоидом?

Разница между катушкой и соленоидом заключается в том, что катушка в некоторой степени намотана спирально или спирально, или катушка может быть громкой, шумной, рывками или рывками, в то время как катушка представляет собой катушку с проволокой, которая действует как магнит.когда через него проходит электрический ток. Заполнить как глагол.

Что вы знаете о катушке соленоида?

Соленоид — это провод, плотно обернутый вокруг проводящего сердечника с полым центром. Когда через катушку протекает электрический ток, создается магнитное поле, которое в основном образует электромагнит.

Какой пример соленоида?

Определение соленоида — это катушка с проводом, которая действует как магнит, когда через нее протекает ток.Примером соленоида является часть системы автоматического запуска, которая передает электрический ток от зажигания к двигателю. Определение YourDictionary и образец приложения. Магнит ..

Что такое соленоид переключения передач

Соленоид — это часть системы трансмиссии автомобиля, которая контролирует уровень трансмиссионного масла в автомобиле. Соленоид открывает и закрывает клапаны, которые позволяют гидравлической жидкости поступать в трансмиссию и выходить из нее. Он управляется компьютером и активируется электроникой.

Какие признаки неисправности соленоида переключения передач?

• Нерегулярная смена.
• Переедем позже.
• Убедитесь, что световой индикатор загорелся.

Как заменить соленоид переключения передач?

Для замены соленоида переключения передач необходимо снять крышку трансмиссионного масла, чтобы получить доступ к неисправному соленоиду. Он расположен в корпусе клапана. ЗАМЕЧАНИЕ. В некоторых автомобилях электромагнитный клапан не подлежит замене; необходимо заменить весь блок электромагнитных клапанов.

Сколько соленоидов переключения передач в 4L60E?

Для чего нужен соленоид отпускания переключателя передач?

Водитель нажимает педаль тормоза, чтобы разблокировать рычаг переключения передач. Это активирует выключатель стоп-сигнала, который затем активирует соленоид отпускания рычага переключения передач, также известный как соленоид блокировки рычага переключения передач.Магнит сдвигает стопорный штифт в сторону, позволяя водителю покинуть парковочное место.

Что такое электромагнитный клапан и как он работает

Электромеханический клапан — это электромеханическое устройство, используемое для управления потоком жидкости или газа. Электромагнитный клапан приводится в действие электрическим током, протекающим через катушку. Когда катушка находится под напряжением, создается магнитное поле, которое перемещает поршень в катушке.

Что такое водяной электромагнитный клапан?

Водяной соленоидный клапан — это устройство управления потоком жидкости, используемое для разрешения или ограничения потока воды через систему трубопроводов.Обычно это цельные блоки, состоящие из поршневого или кнопочного клапана и соленоида.

Что такое соленоид спринклера

Электромагнитный клапан спринклера — это клапан, который подает воду к спринклерным или ирригационным системам на лужайках, садах или других территориях. Когда для полива необходима вода, контроллер посылает электрический сигнал на соленоид спринклера — спиральный провод, окружающий металлический поршень.

Что такое соленоид в спринклерной системе?

Электромагнитный клапан спринклерной системы — это небольшое механическое устройство, которое регулирует поток воды в подземную спринклерную систему.Соленоид включается и выключается с помощью электрического заряда, который заставляет небольшой поршень закачивать воду в садовые шланги, в результате чего форсунки выскакивают из земли и разбрызгивают воду на лужайку.

Как починить ороситель?

Как отремонтировать оросительный клапан?
Шаг 1 : Убедитесь, что спринклеры не повреждены.
Шаг 2 : Выключите спринклерную систему и подачу воды.
Шаг 3 : Снимите электромагнитный клапан.
Шаг 4 : Отвинтите верхнюю часть корпуса клапана полива.
Шаг 5 : Осмотрите диафрагму и пружину.
Шаг 6 : осмотр и очистка
Шаг 7 : Замените поврежденные детали и соберите спринклерный клапан.

Что такое пакет соленоидов

Пакет соленоидных клапанов, который включает в себя все электромагнитные клапаны для конкретного транспортного средства / трансмиссии, может стоить от 65 до нескольких сотен долларов и более.Место, где вы выполняете работу (будь то местный автомобильный магазин, дилер или вы сами), также является большим фактором затрат на ремонт.

Сколько стоит комплект соленоидов трансмиссии?

Например, соленоид может стоить от 15 до 100 долларов. Пакет соленоидов, который включает в себя все соленоиды для конкретного транспортного средства / трансмиссии, может стоить от 65 до нескольких сотен долларов и более.

Что делает соленоид в коробке передач?

Коробка передач без корпуса.Соленоид трансмиссии — это электромеханический клапан, который регулирует поток трансмиссионной жидкости в автоматическую трансмиссию и через нее.

Сколько соленоидов в упаковке соленоидов 62TE?

Комплект соленоидов 62TE включает шесть соленоидов, электромагнитный клапан линейного давления, датчик температуры и пять реле давления. Многие инженеры путают TCC VFS с EPC. Посмотрите, как Дэйв объясняет, как идентифицировать и поддерживать каждую из этих уникальных частей.

Как ЭБУ управляет блоком соленоидов?

ЭБУ использует цепь заземления для управления поршнем соленоида, а блок TCU может напрямую управлять блоком соленоидов с помощью сигнала 12 В.Если горит индикатор Check Engine, а ваша машина движется не так плавно, как раньше, вероятно, пришло время установить новый соленоид.

Что такое автомобильный соленоид

Электромагнитный клапан транспортного средства или так называемое реле стартера или соленоид стартера является частью системы запуска. Он работает с различными компонентами, чтобы указать, когда автомобиль заводится, а когда нет. Процесс запуска начинается с поворота ключа в замке зажигания.

У всех стартеров есть соленоид?

Все современные стартеры используют электромагнит для соединения привода стартера с кольцом маховика.При подаче напряжения соленоид приводит в действие поршень или рычаг, заставляя шестерню зацепляться за заводную головку.

У всех стартеров есть соленоиды?

Во всех современных автомобилях также используется соленоид стартера для привода шестерни стартера на коронной шестерне двигателя. Соленоид стартера иногда называют соленоидом стартера, но многие автомобили резервируют это название для отдельного реле, которое питает соленоид стартера.

Электромагнит стартера батареи — Помощь по ремонту автомобилей

АККУМУЛЯТОР, СТАРТЕР и СОЛЕНОИД
Кайл Макфадден

Сегодняшние автомобили предъявляют огромный спрос на свои электрические системы.В большинстве автомобилей в качестве стандартного оборудования используются генераторы, вырабатывающие 80 ампер электроэнергии. Это стало возможным благодаря наличию множества электрических аксессуаров на транспортных средствах. Обогреватели заднего стекла, мощные аудиосистемы и элементы комфорта, такие как сиденья с электроприводом или стеклоподъемники, могут потреблять большое количество энергии от электрической системы. Из-за этого электрические системы становятся все более сложными и сложными. Пока они еще 12 вольт, постоянного тока конструкции.Системы зарядки с компьютерным управлением, усовершенствованная конструкция аккумуляторов и сложная микроэлектроника все чаще используются в обычных транспортных средствах.

АККУМУЛЯТОР
Аккумуляторная батарея накапливает электроэнергию, необходимую для запуска автомобиля, и обеспечивает дополнительную электрическую мощность, необходимую во время пиковых скачков напряжения, например, когда включены кондиционер или электрические обогреватели стекол. Все автомобильные аккумуляторы на 12 вольт. У них шесть клеток, каждая из которых порождает 2.1 вольт, так что фактическое напряжение аккумулятора составляет 12,6 вольт. Во время запуска и высоких электрических нагрузок аккумулятор разряжается, как и аккумулятор фонарика после определенного периода работы. После запуска двигателя работа генератора заключается в перезарядке аккумулятора. Генератор преобразует вращающуюся механическую энергию двигателя в электрическую энергию для подзарядки аккумулятора.

Батареи

рассчитаны на ток холодного пуска, обычно называемый «CCA». Этот рейтинг относится к величине силы тока, которую аккумулятор может выдать и при этом обеспечить адекватную производительность при запуске двигателя.Производитель транспортного средства определяет необходимый рейтинг CCA, необходимый для транспортного средства. Для правильной работы и поддержания удовлетворительного ожидаемого срока службы сменный аккумулятор должен соответствовать этому номинальному значению или превышать его. Срок службы батареи может зависеть от многих факторов. Батареи, которые работают в очень холодных погодных условиях, обычно не прослужат так же долго, как батарея, работающая в условиях умеренных температур. Во время постоянной разрядки и перезарядки аккумулятора вода или «электролит» в аккумуляторе может испаряться в виде газа.Эту воду следует регулярно проверять и пополнять. Батареи старого типа имели съемные крышки ячеек, которые позволяли заправлять отдельные ячейки. Более новые «необслуживаемые» батареи имеют несъемные крышки и специальные вентиляционные отверстия, которые не требуют регулярного обслуживания или повторной заправки элементов. Чистый аккумулятор может иметь большое значение для увеличения срока службы аккумулятора. Грязь и кислота, которые могут скапливаться на верхней части аккумулятора, могут медленно разрядить аккумулятор. Правильно настроенный двигатель, который быстро запускается без чрезмерного времени на проворачивание, также увеличивает срок службы аккумуляторной батареи.

СТАРТЕР И СОЛЕНОИД
Система запуска состоит из электродвигателя с большим током, соленоида или реле стартера, аккумуляторной батареи, кабелей стартера и выключателя зажигания. Запуск двигателя достигается за счет использования электродвигателя с большим током. Когда водитель поворачивает ключ в положение запуска, ток подается на реле стартера или соленоид стартера. Реле или соленоид стартера замыкают контакты, замыкающие цепь от аккумулятора до стартера.Ток большой силы тока проходит через стартер и заставляет его вращать двигатель с достаточной скоростью, чтобы обеспечить легкий запуск. Стартер вращает двигатель с помощью маленькой шестерни, прикрепленной к концу стартера. Эта шестерня называется приводом стартера. При включении стартера привод выдвигается и контактирует с зубьями маховика. Передаточное число ведущей шестерни стартера составляет примерно 15/1. Это означает, что стартер сделает 15 оборотов, в то время как двигатель сделает один оборот.При запуске двигателя необходимо сразу снять привод с маховика, чтобы не повредить стартер.

Стартер потребляет больше тока, чем любое другое электрическое устройство, используемое в автомобиле. Чтобы обеспечить достаточную подачу тока на стартер, для подключения стартера к источнику питания используются большие кабели. Напряжение на стартер подается от аккумуляторной батареи либо через дистанционное реле, либо через соленоид, установленный на стартере. Конструкция источника питания стартера зависит от типа используемого привода.В стартерах с приводом стартера типа Bendix обычно используется дистанционное реле стартера для приведения в действие стартера. Это связано с тем, что привод стартера выдвигается автоматически при вращении стартера. Он использует центробежную силу для выдвижения привода, а привод втягивается вращением маховика после запуска двигателя. В стартерах, в которых используется установленный или встроенный соленоид, используется соленоид для механического удлинения привода стартера и замыкания цепи, которая подает ток на стартер.Привод стартера, используемый в этой системе, представляет собой привод с муфтой свободного хода. Этот тип привода свободно вращается в одном направлении и блокируется в другом. Это действие позволяет приводу стартера вращать маховик при включении и свободно вращаться при запуске двигателя. Привод стартера снимается, когда ключ зажигания возвращается в рабочее положение.

Соленоид, установленный на стартере, представляет собой электромагнитное устройство. Когда ток подается на соленоид стартера от замка зажигания, сердечник соленоида намагничивается, вызывая перемещение плунжера внутри стартера.Сила тока, необходимая для срабатывания соленоида, больше, чем требуется для удержания плунжера. Это называется схемой пика и удержания и типично для большинства операций с соленоидом. Плунжер выдвигает привод стартера, замыкая контакты внутреннего переключателя, подающего напряжение аккумуляторной батареи на стартер. Выносное реле стартера работает аналогичным образом, но его функция заключается в подаче напряжения аккумуляторной батареи только на стартер.

Поскольку для пускателя требуется большой ток, обычно от 150 до 200 ампер, необходим соответствующий источник питания для обеспечения правильной работы пускателя.Напряжение аккумуляторной батареи при проворачивании должно оставаться на уровне или около 9,5 В. Разница между напряжением, измеренным на аккумуляторе, и напряжением, измеренным на стартере, при проворачивании коленчатого вала не должна превышать 0,5 вольт. Эта разница называется падением напряжения и является показателем сопротивления цепи стартера. Высокое сопротивление цепи стартера и / или низкое напряжение запуска могут сократить срок службы стартера.

(Кайл любит светлый эль и использует свой Chevrolet Nomad 1956 года. Универсал.)

Как выбрать между реле, соленоидом и контактором

Реле, соленоиды и контакторы — все это переключатели — электромеханические или твердотельные, но есть важные различия, которые делают их пригодными для разных приложений. В этой статье мы объясним, как работает каждое из этих устройств, и обсудим некоторые ключевые моменты выбора.

Реле

Один из наиболее распространенных электромеханических переключателей в транспортном средстве, основная задача реле заключается в том, чтобы позволить сигналу малой мощности (обычно 40-100 ампер) управлять цепью более высокой мощности.Он также может позволить управлять несколькими цепями с помощью одного сигнала — например, в полицейской машине, где один переключатель может активировать сирену и несколько сигнальных ламп одновременно.

Реле

бывают самых разных конструкций, от электромагнитных реле, в которых используются магниты для физического размыкания и замыкания переключателя для регулирования сигналов, тока или напряжения, до твердотельных, в которых используются полупроводники для управления потоком энергии. Поскольку твердотельные реле не имеют движущихся частей, они, как правило, более надежны и имеют более длительный срок службы.В отличие от электромагнитных реле, твердотельные реле не подвержены электрическим дугам, которые могут вызвать внутренний износ или выход из строя.

Шесть стандартных размеров реле:

• Mini ISO реле, реле общего назначения, которое занимает стандартное место в отрасли и соответствует потребностям многих электрических систем транспортных средств, таких как освещение, запуск, звуковой сигнал, обогрев и охлаждение.
• Микро реле, которые имеют разъемную конструкцию микроразмера для использования в автомобильной промышленности и соответствуют стандартной схеме для своих электрических клемм.Микрореле используются в различных транспортных средствах для выполнения операций переключения и допускают номинальные токи переключения до 35 ампер.
Реле
• Maxi — иногда также называемые силовыми мини-реле — обычно рассчитаны на ток до 80 А и имеют прочную конструкцию контактов для длительного использования. Они идеально подходят для таких приложений, как нагнетательные вентиляторы, автомобильная сигнализация, охлаждающие вентиляторы, управление энергопотреблением, управление двигателем и топливные насосы.
• ISO 280 Mini, Micro и Ultra реле, меньшая и более компактная версия стандартных реле, упомянутых выше, но обеспечивающая примерно эквивалентный уровень производительности и имеющая размер и расположение выводов ISO 280.Они разработаны для установки в стандартные блоки предохранителей, блоки распределения питания и держатели банкоматов.

Показано справа: Пример реле Mini ISO.

Соленоиды

Соленоиды — это тип реле, спроектированный для удаленного переключения более сильного тока (обычно в диапазоне от 85 до 200 ампер). В отличие от электромеханических кубических реле меньшего размера, катушка используется для создания магнитного поля, когда через нее проходит электричество, которое эффективно размыкает или замыкает цепь.

Термины «соленоид» и «реле» часто могут использоваться как синонимы; однако на автомобильном рынке термин «соленоид» обычно относится к типу «металлической банки», тогда как реле обычно относится к стандартному реле «кубического» типа.

Некоторые распространенные применения соленоидов включают стартеры транспортных средств, лебедки, снегоочистители и электродвигатели. Основным преимуществом соленоидов является их способность использовать низкий входной сигнал для генерации большего выходного сигнала через катушку, что снижает нагрузку на аккумулятор.

Контакторы

Контактор — это реле, которое следует использовать, когда цепь должна поддерживать еще более высокую токовую нагрузку (обычно 100-600 ампер). Контакторы с номинальным напряжением от 12 В до 1200 В постоянного тока представляют собой экономичное, безопасное и легкое решение для высоковольтных систем постоянного тока.

Общие области применения включают промышленные электродвигатели, используемые в тяжелых грузовиках и оборудовании, автобусах, машинах экстренной помощи, электрических / гибридных транспортных средствах, лодках, легкорельсовом транспорте, горнодобывающей промышленности и других системах, которые просто требуют слишком большой мощности для стандартного реле или соленоида.

Контакторы

обычно имеют встроенный экономайзер с катушкой для снижения мощности, необходимой для удержания контактов в замкнутом состоянии, что помогает повысить гибкость и надежность системы. Часто они доступны с дополнительными вспомогательными контактами.

РАССМОТРЕНИЕ ВЫБОРА

Ток и форм-фактор

Что касается грузоподъемности, то реле находятся на нижнем уровне, за ними следуют соленоиды, а затем контакторы на верхнем уровне. Хотя контакторы могут выдерживать ток, достаточный для питания тяжелого оборудования, они также имеют самую высокую цену и занимают больше всего места, тогда как реле занимают мало места и могут быть приобретены очень недорого.При токе 85-200 ампер многие соленоиды, как правило, попадают прямо посередине этих двух, как с точки зрения пропускной способности, так и с точки зрения цены.

При определении того, какой из этих трех коммутационных продуктов подходит для вашей конструкции, учитывайте форм-фактор. Как правило, чем больше грузоподъемность, тем больше размер, поэтому внимательно обратите внимание на доступное пространство, чтобы убедиться, что нужное вам устройство подойдет. Если есть конфликт, пришло время либо переосмыслить ваш дизайн, либо уменьшить электрическую систему.

Окружающая среда

При выборе любого коммутирующего устройства также учитывайте требования, предъявляемые к среде, в которой это устройство будет находиться.

Если необходима защита от таких факторов, как влажность, погружение в воду, пыль и вибрация, то необходимо герметичное изделие. Посмотрите на рейтинг защиты от проникновения (IP), чтобы определить конкретную предлагаемую защиту.

Еще одна критическая точка — рабочая температура. Двигатель и окружающие его компоненты могут создавать экстремальные температуры до 175 ° F, поэтому все соседние устройства должны иметь соответствующие характеристики.

Непрерывный и прерывистый рейтинги

Важно отметить, что соленоиды и контакторы рассчитаны на непрерывное или прерывистое использование. Прерывистый относится к приложениям, в которых короткий период активации чередуется с более длительным временем отдыха, например, выключатель стартера. С другой стороны, переключение продуктов с непрерывным рейтингом может поддерживать приложения, требующие постоянного времени работы, такие как лебедки.

Часто задают вопрос, можно ли использовать соленоид непрерывного режима вместо соленоида прерывистого режима. Хотя мы всегда рекомендуем использовать компоненты, предназначенные для работы, технически можно использовать соленоид непрерывного действия, но он превышает то, что необходимо. Однако ни при каких обстоятельствах нельзя использовать соленоид прерывистого режима, когда требуется соленоид непрерывного режима, поскольку он просто не оборудован для обработки постоянного запроса.

Выбор коммутационного устройства

Решение использовать реле, соленоид или контактор в значительной степени зависит от необходимой допустимой нагрузки по току, а также с учетом того, как этот форм-фактор впишется в вашу конструкцию.

No related posts.
