Головка блока цилиндров: устройство и назначение

»   Головка блока цилиндров: устройство и назначение

Головка блока цилиндров – это очень важная деталь для двигателя автомобиля любой марки и производителя. ГБЦ укомплектовываются абсолютно все силовые установки, вне зависимости от того, какое топливо у автомобиля - бензин или дизель. Несомненно, разница между ними есть – это степень сжатия и тип топлива, но само устройство и общий принцип работы головки блока от этого не изменяются. В данной статье мы рассмотрим общее строение головки блока в авто.

Как устроен механизм и принцип его работы

Строение головки блока цилиндров несложное, несмотря на свою значимость в работе двигателя автомобиля. В его строение входят впускные и выпускные клапаны газораспределения, автомобильные свечи зажигания, если это бензиновый двигатель, или форсунки, если дизельный, а также блок камеры сгорания топливно-воздушной смеси.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика

Внешне это конструкция напоминает алюминиевую крышку, но по честному это конструктивная часть двигателя с запрессованными седлами клапанов и направляющими втулками. Кривошипно-шатунный двигатель может стать неисправным если оси деталей не будут подходить друг с другом.


Головка ДВС и блок вместе объединяются между собой через специальную огнеупорную сталеасбестовую прокладку двигателя. Прокладка не дает выходить газам через место соединения устройств и предотвращает потерю компрессии. Заметим, что данная прокладка, вне зависимости от простой конструкции, весьма значительна для автомобиля. Водителям стоит обращать внимание на работу этого устройства, иначе может пострадать двигатель автомобиля. В первую очередь произойдет явление компрессии, двигатель уменьшит свою мощность, а затем и вовсе может окончательно сломаться. Тяга автомобиля останавливается из-за неправильного выхода газов из камеры. А учитывая то, что внутри ДВС активизируется высокая степень сжатия (примерно около 2 000 атмосфер на дизельных и 100 на бензиновых моторах), растрата мощности может быть значительной.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика
Головка блока цилиндров (ГАЗель 3302 в том числе) также входит в состав КШМ, поэтому ее взаимосвязь с двигателем является непосредственной.

Особенности технического обслуживания

 Срок службы головки блока цилиндров разный, износ детали происходит в каждом автомобиле. К примеру, в ВАЗ-2110 она может прослужить от 200 000 до 400 000 км. Это не исключает возможности ее деформации и износа ранее. Мы рекомендуем водителям чаще менять прокладку ГБЦ и не перегревать двигатель своего автомобиля. Обращайте чаще внимание на крепежные болты. Не допускайте нагара на клапанах впускного и выпускного такта – чаще проводите прочистку деталей. При соблюдении этих несложных правил ваш двигатель прослужит дольше и не будет ломаться.

 Головку блока цилиндров и комплектующие для ремонта двигателя можно купить в магазинах запчастей «АВТОмаркет Интерком».

расшифровка и устройство ГБЦ в автомобиле

Автор:Виктор

Головка блока цилиндров является основным конструктивным узлом автомобильного двигателя.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика

Неполадки в ее работе могут привести к серьезным последствиям, вплоть до капитального ремонта мотора. Подробнее об этом устройстве вы сможете узнать из данной статьи.

Содержание

Открытьполное содержание

[ Скрыть]

Понятие ГБЦ

Что такое ГБЦ в машине, что являет собой расшифровка данного устройства? ГБЦ или головка блока цилиндров является неотъемлемой частью силового агрегата. Это устройство предназначено для контроля процесса сгорания топливовоздушной смеси в силовом агрегате, а также выводе отработавших газов. ГБЦ — это крышка силового агрегата, которая монтируется сверху непосредственно блока. Этот узел может быть выполнен из сплава алюминия либо легированного чугуна.

После процедуры завершения литья при производстве автомобилей ГБЦ проходит процесс искусственного старения, это происходит для удаления остаточного напряжения из устройства. Если автомобильный мотор однорядный, то в нем применяется одна ГБЦ. Если речь идет о W-образных агрегатах, в этом случае для каждого ряда цилиндров будет применяться отдельная ГБЦ.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика

Нижняя часть конструкции более широкая, это нужно для надежной фиксации узла на агрегате. С целью уплотнения блока с ГБЦ в автомобиле применяется уплотнительный компонент — прокладка (видео снято и опубликовано каналом Теория ДВС).

Установка и крепление устройства на моторе осуществляется благодаря направляющим штифтам, которые фиксируют ГБЦ на двигателе. Штифты на головке закручиваются в определенном порядке, который определяется для каждой марки авто, причем особо важным является и момент затяжки устройства. Для затяжки применяется динамометрический ключ, который определяет этот момент — если вы будете закручивать штифты силой, не соблюдая момент, есть вероятность повреждения устройства. Деформация данной конструкции станет причиной необходимости ее замены.

Конструктивные особенности ГБЦ

Ранее ГБЦ изготовлялись из чугуна, но сегодня этот материал не используется для производства.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика

Чугунные головки до сих пор установлены на многих автомобилях. Использование этого материала обусловлено тем, что чугунные ГБЦ лучше работают в условиях жестких температур. Чугунные головки лучше справляются с сильной жарой и пониженными температурами, а алюминиевые устройства больше подвержены усадке и деформации при работе в таких условиях (Александр Скрипченко).

Одним из важных элементов ГБЦ авто считается прокладка, которая выполняется из армированного асбеста. Благодаря использованию этого материала прокладка позволяет справляться со своими задачами при повышенных температурах, а также выдерживает высокое давление. Прокладки, выполненные из асбеста, позволяют обеспечить хорошую герметичность магистралей системы охлаждения, камеры сгорания и масляного провода.

Ниже приведены основные составляющие ГБЦ автомобильного двигателя:

  1. Прокладка.
  2. Газораспределительный механизм.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика
  3. Картер двигателя. На картере находятся все элементы и узлы устройства, в том числе каналы системы охлаждения и маслопривода. Здесь находится и камера сгорания.
  4. Технологические разъемы для установки форсунок либо свечей.
  5. Сама камера сгорания. Этот узел используется для обеспечения процедуры возгорания топливовоздушной смеси двигателя.
  6. Привод газораспределительного механизма.
  7. Посадочные места резьбовыми отверстиями. В них устанавливаются коллекторы — впускной и выпускной.

Клапаны, имеющиеся на ГБЦ, устанавливаются в одном ряду на конструкции. Клапаны устанавливаются под углом, составляющим 20 градусов. Конструктивные особенности в различных авто, особенно современного производства, могут отличаться, однако обычно клапаны находятся в одном ряду.

В передней части головки блока цилиндров находится технологическая поверхность для монтажа цепного привода ГРМ, а также натяжителя ремня или цепи ГРМ. Камеры сгорания автомобильного мотора монтируются плотно к самому блоку цилиндров, для обеспечения надежного прилегания они механически обрабатываются.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Что касается габаритов, то площадь камер сжатия будет более низкой, чем габариты днища у поршней. Это позволяет в конечном итоге улучшить процесс сгорания топливовоздушной смеси в цилиндрах двигателя.

На левой стороне головки блока располагаются 4 технологических отверстия, в которые устанавливаются свечи либо форсунки двигателя. С другой стороны находится фланец, на него монтируются коллекторы. В непосредственной близости с фланцем располагаются магистрали системы охлаждения, по ним циркулирует хладагент. Сверху головки блока располагаются технологические отверстия, в них монтируются направляющие элементы, опоры шайб, подшипниковые устройства распредвала. Также на верхней части монтируется крышка, фиксирующаяся с помощью штифтов.

На ГБЦ устанавливаются и несъемные элементы:

  • седла клапанов, использующиеся для обеспечения герметичности ГРМ;
  • направляющие элементы клапанов.

Несъемные элементы монтируются путем прессовки в структуру головки блока.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Процесс демонтажа и замены этих устройств выполняется с применением термического оборудования и инструментов, которые можно найти на специализированных станциях ТО. В домашних условиях их замена будет невозможной.

 Загрузка ...

Видео «Процесс удаления трещины на конструкции ГБЦ»

Подробно процедура удаления трещин на конструкции головки блока цилиндров представлена в ролике ниже (видео снято и опубликовано каналом CarRepairVideos).

Прокладки гбц. Общие сведения о прокладках гбц :: ЯЗТО-АВТО

16/08/2010

Что такое прокладки ГБЦ?

ГБЦ (головка блока цилиндра) – это одна из основных составляющих надпоршневой полости, где осуществляются все тепловые процессы рабочего цикла.

От качества прокладки ГБЦ и ее установки зависит работа двигателя. Дефекты и неправильная установка могут привести к поломке двигателя.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Поэтому к замене прокладки ГБЦ стоит подходить очень серьезно и осторожно, выбирая только качественные прокладки. Сама прокладка представляет собой высокотехнологичную и сложную деталь из нескольких слоев с каркасом из перфорированной тонколистовой стали. Основная ее цель – герметизация стыков головки блока с блоком цилиндров двигателя.

Производители прокладок ГБЦ обязательно проводят испытания на их герметичность, коррозионную стойкость и т.д. Это должно гарантировать полное соответствие прокладки техническим и конструктивным условиям по стопроцентной герметизации двигателя.
Актуально использование прокладок ГБЦ в двигателях с турбонаддувом, так как именно в них нагрузка на прокладку головки блока очень велика, потому что давление в самом двигателе очень высоко. Все это приводит к повреждениям прокладки.

Самая важная характеристика прокладки ГБЦ – высокая термостойкость, которая гарантирует ее долгий срок службы.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Для точного герметичного соединения между головкой блока цилиндра и самим блоком необходима точная штамповка и специальная обработка прокладок. Иногда производители наносят на поверхность прокладок трафаретную печать из силикона для более лучшего уплотнения.

Современные прокладки ГБЦ.

Прокладка ГБЦ применяется при ремонте не только отечественных автомобилей, но и зарубежных. Она служит для устранения всех возможных протечек масла при его подаче в двигатель и для уплотнения камеры сгорания. Так же прокладка ГБЦ влияет на эластичную деформацию деталей.

Обычно прокладки ГБЦ изготавливаются из многослойных пластиковых (комбинированных) или металлических составов. Часто причину неполадки двигателей ищут в прокладке ГБЦ. Например, при перегреве двигателя, при утечки масла или воды и т.д. Профессионалы знают, что качественный ремонт прокладки ГБЦ невозможно сделать в «кустарных» условиях.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Головка блока цилиндра – это один из важнейших элементов мотора, поэтому к поломкам и дефектам ГБЦ стоит относиться серьезно.

Проблемы могут возникнуть, когда необходима замена прокладки ГБЦ некоторых иностранных автомобилей. Необходимо помнить, что некачественная замена или ремонт ГБЦ может привести к серьезным проблемам – к росту расхода топлива, снижению ресурса мотора и к снижению мощности двигателя в целом.

Требования к современным прокладкам ГБЦ.

В результате эксплуатации двигателя длительное время, использования некачественного топлива, температурных перепадов и т.д. плоскости прилегания ГБЦ деформируются. Поэтому, требуется шлифовка/фрезеровка этих плоскостей, это не может не привести к уменьшению объема камеры внутреннего сгорания. Иногда бывают ситуации значительного уменьшения объема камеры сгорания, в этом случае, стоит купить и  поставить ремонтную прокладку ГБЦ с большей толщиной.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика В том случае, когда прокладка ГБЦ не может обеспечить полную герметизацию, то есть работает не на 100%, это может вызвать неполадки в самом двигателе.

Чаще всего, негерметичность прокладки ГБЦ бывает связана с:

  • перегревом
  • механическими повреждениями
  • прорывом отработавших газов
  • утечкой охлаждающей жидкости и масла

Безасбестовая или асбестовая?

Сегодня уплотнительные материалы из безасбеста становятся все популярней. Помимо их общепризнанной экологичности, безасбестовые материалы так же имеют ряд преимуществ: прокладки двигателя из безасбестовых материалов более герметичны и долговечны; продукция из безасбестового уплотнительного материала намного легче демонтируется.

Если учесть, что в двигателе любого автомобиля находится более 60 прокладок, то материал, из которого они изготавливаются, играет большую роль. Например, абразивный асбест, способствует более быстрому износу двигателя, кроме того, такой материал очень неустойчив к температурным перепадам и вибрациям (даже самым небольшим).Что такое гбц в автомобиле: описание, функции, конструкция и диагностика

Поэтому сегодня все самые крупные автомобильные концерны полностью отказались от применения асбестовых материалов в автозапчастях. Отказываются от безасбестовых прокладок и средние индийские, китайские и бразильские автопроизводители. Рассмотрим преимущества безасбестового материала перед асбестовым.

Минусы асбестового материала

Плюсы безасбестового материала

По истечению времени теряет свои уплотнительные свойства, волокна разрушаются

Обеспечивает более  длительную работу двигателю (большие гарантии на автомобиль)

Стойкие к резким перепадам температур (от минус 60 до плюс 260 градусов)

Может быть использован при давлении до 25МПа

Неустойчив к температурным перепадам

Высокий уровень герметизации (пластичность)

Устойчив к коррозийному воздействию

Экологически безопасен

Неустойчив к вибрации

Высокие электроизоляционные свойства

Токсичен.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика
Асбестовая пыль никакими средствами не выводится из легких

Способствует повышению эффективности работы предприятия

Герметичность нарушена - журнал "АБС-авто"

Прокладка ГБЦ может потерять герметичность по многим причинам. Но главными все-таки остаются нарушения правил эксплуатации, технологии обслуживания и ремонта автомобиля. В любом случае негерметичность прокладки, оставленная без внимания, будет прогрессировать, вредно влиять на работу других деталей и узлов двигателя и в конечном счете приведет к выходу его из строя.

Перегрев двигателя

Перегрев — одна из основных причин повреждения прокладок. Да и не только их: при перегреве часто деформируется плоскость головки, а иногда и блока цилиндров.

Но в первую очередь страдает, конечно, головка блока. Помимо локального перегрева отдельных участков камер сгорания, вызывающего появление трещин, общий нагрев головки ведет к увеличению усилия обжатия прокладки, поскольку алюминиевый сплав головки расширяется больше, чем сталь болтов.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика После охлаждения сдавленная прокладка может уже не обеспечить герметичность там, где удельное давление (усилие, отнесенное к площади поверхности) оказалось слишком низким. Фактически при перегреве происходит своего рода «отвердевание» поверхностных слоев прокладки, вследствие чего она теряет эластичность и уже не может обеспечить уплотнение соединения головки с блоком цилиндров по всей плоскости.

После перегрева двигателя прокладка потеряла герметичность. Видны темные участки окантовки, где происходила утечка газов в охлаждающую жидкость (А), а также нагар в месте перетекания газов между цилиндрами (Б)

Обнаружить причину, т.е. установить, что прокладка «потекла» из-за перегрева двигателя, можно при ее осмотре. Обычно в подобных случаях поверхность прокладки становится твердой, а в отдельных местах вблизи камер сгорания обугленной. Часто удается рассмот­реть поверхностные трещины, а также изменение цвета прокладки в перегретых зонах.

Ремонт в данном случае редко ограничивается только заменой прокладки.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Помимо обработки плоскости головки будет совсем не лишним найти причину перегрева в системе охлаждения – возможно, имеется неисправность термостата, вентилятора или просто течь шлангов.

Но, допустим, двигатель был сильно перегрет, а прокладка вроде бы устояла. В подобных ситуациях два выхода: либо испытывать судьбу, ожидая, когда появится течь (а так оно, скорее всего, и будет), или все-таки сразу заменить прокладку. Второе решение будет более удачным: ведь, как ни крути, а запланированный ремонт лучше неожиданной поломки в дороге.

Слабое обжатие прокладки

Если прокладка не обжата как следует, то она точно «потечет». Обычно такое бывает, когда болты головки не затянуты должным образом.

Но такие ошибки сегодня – скорее исключение, чем правило: необходимая информация есть теперь на любой СТО. Другое дело, когда все затянуто правильно, а прокладка не обжалась. В чем дело?

Причины обычно кроются в нарушениях элементарных ремонтных технологий. Например, в руководствах по ремонту пишут, что резьбовую часть болтов перед затяжкой надо смазать маслом.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика А если не смазать? Тогда момент затяжки почти весь уйдет на преодоление сил трения в резьбе, а вовсе не на прижатие головки к блоку.

Недостаточное обжатие прокладки почти не изменяет ее внешнего вида по сравнению с новой прокладкой

Может, это одна из причин, по которой на многих современных двигателях резьбовая часть болтов имеет покрытие? Такие болты смазывать не надо. А если серьезно, то «твердая» смазка гораздо более эффективна и значительно улучшает работу болтов (напомним, что у обычных болтов только 20–25% момента непосредственно преобразуется в усилие затяжки).

Еще хуже, когда болты слишком обильно облиты маслом. В данном случае известное правило «кашу маслом не испортишь» не сработает: масло несжимаемо, заполнив резьбовое отверстие, оно просто не пустит болт дальше. И хорошо еще, если блок не треснет по резьбовым отверстиям.

На современных двигателях часто применяют болты, работающие на пределе текучести. После однократного использования их полагается менять на новые, поскольку они могут недопустимо вытягиваться.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Попытки использования таких болтов повторно, особенно на дизелях, где необходимы большие усилия обжатия прокладки, часто кончаются неудачей.

Прогар прокладки из-за нарушения процесса сгорания: а) по перемычке между цилиндрами; б) в рубашку охлаждения (видны следы эрозии окантовки)

То, что прокладка не была обжата должным образом, легко обнаружить при ее осмотре. Часто на ней вообще практически нет следов обжатия, а толщина осталась такой же, как у новой прокладки. В подобных случаях течь появляется в первые же часы работы двигателя, что и указывает на истинную причину неисправности.

Профилактика здесь проста: надо точно выполнять все рекомендации производителей по моменту, порядку затяжки и замене болтов, а также их смазке перед сборкой. И никаких неприятностей не случится.

Пренебрежение повторной затяжкой

Известно, что в зависимости от материала и конструкции некоторые прокладки «слабнут» под действием температуры и вибраций. И если после некоторого времени работы двигателя не провести повторной затяжки болтов, удельное давление в стыке головки с блоком может недопустимо снизиться, после чего прокладка «потечет».Что такое гбц в автомобиле: описание, функции, конструкция и диагностика

Повторной затяжки требуют не все двигатели и не все прокладки. Но когда такие рекомендации дает производитель двигателя, выполнять их надо неукоснительно. Если этого не сделать, течь появится через несколько тысяч километров пробега автомобиля, что прямо укажет на причину такой неисправности. При этом на снятой прокладке иногда удается увидеть характерное смещение материала и повреждение отверстий, обусловленные снижением удельного давления.

Пренебрежение подтягиванием болтов привело к деформации и выдавливанию материала прокладки

Ненормальное горение

К нарушениям процесса горения в двигателе относят детонацию и калильное зажигание. Не вдаваясь в их природу (это тема отдельного разговора), укажем, что данные явления вызывают значительный рост температуры на отдельных участках камеры сгорания. Чрезмерное давление в цилиндре, возникающее из-за преждевременного воспламенения топливной смеси, резко увеличивает нагрузки на головку блока, «растягивая» болты и уменьшая тем самым усилие сжатия прокладки.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика А ударные волны детонации «стучат» не только по ушам водителя, но и по окантовке прокладки ГБЦ. Результат простой: она начинает разрушаться и прогорает.

То, что именно нарушение процесса сгорания явилось причиной повреждения прокладки, часто удается установить по ее виду. В подобных случаях она нередко прогорает между цилиндрами. Прогар по окантовке часто сопровождается эрозией поверхности головки блока и самой окантовки вблизи повреждения. Изменение цвета материала прокладки возле окантовки также может свидетельствовать о высокой температуре в камере сгорания. В любом случае место прорыва газов через окантовку будет видно невооруженным глазом.

Устранить причины, вызвавшие повреждение прокладки, нетрудно. Достаточно установить правильный угол опережения зажигания, поставить требуемые для данного двигателя свечи и залить в бак бензин с соответствующим октановым числом. Правда, в некоторых случаях этого может оказаться недостаточно. Например, если при ремонте головки с ее плоскости снято слишком много металла, и степень сжатия стала заметно больше.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Или когда поршни установлены от другой модификации двигателя.

Механические проблемы

Как известно, прокладка ГБЦ — весьма деликатная деталь, легко повреждаемая при неаккуратном обращении. Если она имеет явные дефекты, то ставить ее либо опасно, либо просто бессмысленно – все равно рано или поздно «потечет».

То же самое относится и к попыткам повторно использовать старую прокладку. Ее материал уже обжат и никогда не обеспечит надежного уплотнения. Может быть, на несколько тысяч километров ее и хватит, но это можно рассматривать только как временный выход из положения, чтобы доехать до дома.

Иногда прогар прокладки происходит из-за попадания между ней и уплотняемой поверхностью инородных материалов. Такое вполне может случиться, если не очистить плоскости головки и блока от остатков старой прокладки перед установкой новой.

Кстати, то же самое получится, если плоскости окажутся деформированными – в местах «провалов» удельное давление будет недопустимо низким, и в конце концов уплотнение нарушится.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Поэтому перед установкой прокладки проверка плоскостей головки и блока обязательна. Практика показывает, что наибольший «провал» плоскости наблюдается в средней части головки блока между цилиндрами. У блоков же, помимо «провалов», наблюдаются и «выступы», например, в зоне отверстий под головочные болты. Но в любом случае отклонения от плоскости не должны превышать 0,05–0,07 мм, иначе прокладка прогорит.

Понятно, что деформированную плоскость, очевидно, надо обработать, т.е. выровнять. В одних мастерских головки фрезеруют, в других шлифуют, а в третьих – притирают на плите с абразивной пастой. А какой способ лучше?

Давайте разберемся вместе. Если поверхность слишком грубая, то не исключено просачивание рабочих жидкостей и газов. Напротив, если поверхность чрезмерно гладкая, то возможно скольжение прокладки между уплотняемыми деталями и в конечном счете потеря герметичности. Поэтому при обработке поверхностей головки и блока не все средства хороши. Желательно обеспечить определенную оптимальную шероховатость, которая в основном зависит от материалов уплотняемых деталей (см.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика табл. 2). Конечно, это общие рекомендации. Но ими вполне можно пользоваться, когда другие данные, например, от производителя двигателя, отсутствуют.

  • Александр Хрулев, канд. техн. наук, директор фирмы «АБ-Инжиниринг»

Что такое ГБЦ двигателя в автомобиле, как снять, расшифровка

Водители, которые пытаются устранять различные поломки в своем автомобиле своими руками, часто сталкиваются с необходимостью снимать головку блока цилиндров на двигателе, например, для замены прокладки головки двигателя. Что такое ГБЦ и все, что с ней связано будем рассматривать в этой статье.

Содержание статьи:

    1. Что такое ГБЦ в автомобиле.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика
    2. Из чего состоит ГБЦ.
    3. В каких случаях приходится снимать головку блока двигателя.
    4. Как правильно разобрать головку блока цилиндров (ГБЦ).
    5. Прикипела ГБЦ: как снять.
    6. Как собрать ГБЦ:



Что такое ГБЦ в автомобиле

В конструкции всех двигателей внутреннего сгорания есть одна из важнейших деталей — это головка блока цилиндров. ГБЦ в автомобиле — это название верхней части мотора, крышка блока цилиндров в видео однородной детали сложной формы. Сама головка двигателя не очень большая по размеру. Крепится, обычно, на 10 болтов, которые затягиваются с определенным моментом затяжки и, только в определенной последовательности. Назначение ГБЦ в том, что она закрывает блок цилиндров. Головка блока двигателя в паре с блоком цилиндром должны обеспечивать абсолютную герметичность. Это достигается путем установки не поврежденной прокладки ГБЦ. Материал ГБЦ — специальный легированный чугун или алюминиевый сплав.



Из чего состоит ГБЦ

ГБЦ — это узел двигателя, в который устанавливаются много различных, не менее важных деталей.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Вообще, то, что касается конструкции ДВС, нет такого понятия: это важная деталь, а это не важная. Каждая деталь имеет свои функции и влияет на работу мотора.

Устройство узла ГБЦ

  1. Головка блока цилиндров.
  2. Прокладка ГБЦ.
  3. Направляющая втулка клапана.
  4. Маслоотражатель.
  5. Прокладка крышки ГБЦ.
  6. Крышка ГБЦ.
  7. Силовая полоска.
  8. Пробка для заливки масла в ДВС.
  9. Болт крепления ГБЦ.
  10. Шпилька крепления крышки ГБЦ.
  11. Гайка крепления крышки головки блока цилиндров.
  12. Передняя прокладка крышки ГБЦ.
  13. Заглушка.



Устройство ГБЦ:
  1. Один или более распределительных валов.
  2. Камеры сгорания.
  3. Места крепления газораспределительного механизма (ГРМ).
  4. Рубашка системы охлаждения.
  5. Каналы по которым осуществляется циркуляция жидкостей и для отведения газов.
  6. Каналы для подачи моторного масла.





В каких случаях приходится снимать головку блока двигателя

По многим причинам приходится разбирать газораспределительный механизм и головку в целом.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Это не мелкотекущий ремонт, как замена предохранителя омывателя. Такой ремонт серьезный, который влияет на всю работу двигателя. Такими причинами могут быть:

  1. Нарушена целостность прокладки между БЦ и ГБЦ. Это самая частая причина. Прокладка прогорает в результате перегрева двигателя авто.
  2. Микротрещины в блоке цилиндров или головке БЦ. Это становится понятным, если куда-то уходит, например, охлаждающая жидкость, когда снаружи не видно никаких потеков, а жидкость уменьшается, то, значит либо прогорела прокладка, либо треснула головка мотора.
  3. Во время проведения ремонта деталей газораспределительного механизма и проведения капитального ремонта ДВС, например, замена маслосъемных колец и поршней, шатунов, пальцев, клапанов, гильзовка цилиндров и т.д.
  4. Также, стало популярным среди любителей новшества, снимать ГБЦ даже, если нет никаких поломок. Снимают для того, чтобы усовершенствовать и доработать, в общем, делают тюнинг.



Как правильно разобрать головку блока цилиндров (ГБЦ)

Чтобы снять головку блока цилиндров своими руками требуется знать правильный порядок демонтажа и, тем более, монтажа ГБЦ.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика

Инструменты и порядок разборки ГБЦ:
  1. Требуются набор инструментов и динамометрический ключ. Новичку лучше будет скачать в интернете руководство по ремонту и эксплуатации двигателя для конкретной марки и модели авто или иметь под рукой книгу. Потому как двигатели бывают разные, если вы имеет редкую модель машины и хотите сделать ремонт самостоятельно.
  2. Желательно проводить ремонт в гараже или на улице, если нет дождя.
  3. Отсоединить клеммы аккумулятора и снять АКБ.
  4. Отсоединить провода и датчики электронного системного управления ДВС (ЭСУД).
  5. Отсоединить от ГБЦ шланги, патрубки. Желательно, опять же для новичка, отмечать фломастером что куда подсоединяется, чтобы потом не чесать затылок при сборке.
  6. Отсоединить мешающее разборке навесное оборудование от головки БЦ.
  7. Приступить непосредственно к демонтажу головки двигателя. Снять крышку ГБЦ.
  8. Снять ремень ГРМ и защищающий кожух.
  9. Открутить болты крепления головки к блоку.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Их, как правило, 10 штук.
  10. Далее снимаем головку.





Прикипела ГБЦ: как снять

Открутив все болты, бывает такое, что головка блока цилиндров никак не хочет отрываться от БЦ. Это называется прикепела ГБЦ. Также, причиной невозможности разделения головки от основного блока, в том, что отверстия шпилек завальцевались.

Если ГБЦ прикипела намертво, то беспорядочно стучать молотком по самой головке очень  опасно, так как сплав не обладает пластической деформацией, а при сильном ударе может просто расколоться. Поэтому в этом случае следует не торопиться, даже когда рядом стоят люди и смотрят как вы делаете ремонт (некоторые нервничают когда кто-то незнакомые смотрят как они работают).

Как оторвать головку:
  • использовать ВД-40 (ВДшка), набрызгать по периметру соединения ГБЦ с БЦ;
  • использую тонкий крепкий нож попробовать просунуть над или под прокладкой; при нахождении хоть малого зазора в пол миллиметра брызгать туда ту же самую ВД40 антиржавчину или любой растворитель;
  • стучать по корпусу, предварительно приложив широкую доску, чтобы удар приходился не в одно точку;
  • использовать смекалку, например, домкратом и гвоздодеромНо и после всех предпринятых мер прикипевшую ГБЦ невозможно оторвать от блока цилиндров.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика
  • и, наконец, самым эффективным методом в этом случае аккуратно забивать зубило в разных местах. Если делать аккуратно, чувствовать удар, то не будет сколов.





Как собрать ГБЦ

Чтобы повторно не пришлось разбирать головку с блока цилиндров, болты затягиваются в определенной последовательности и с определенным значением момента затяжки.

В зависимости от материала изготовления головки (чугун или алюминиевый сплав) — разные усилия для герметичной затяжки.

Инструменты и материалы для сборки ГБЦ:
  1. Динамометрический ключ (который показывает момент силы затяжки) и насадка подходящая по размеру гаек (обычно головка на 10).
  2. Моторное масло в небольшом количестве.

Для ГБЦ в сборе и пустой ГБЦ значения и порядок затяжки одинаковые.



Правильная затяжка ГБЦ:
  1. Смазать чистым моторным маслом резьбы болтов головки.
  2. Завинтить их от руки на сколько можно.
  3. Начинаем затягивать динамоключом с моментом затяжки не более 2 кгс*см (килограмм сил на сантиметр) по схеме для конкретного двигателя.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика В схеме затяжки можно встретить обозначение H*m.
  4. Далее протягиваем болты до 8 кгс*см. Для большинства 4-х цилиндровых моторов затяжка идет в такой последовательности:
  5. Далее, делаем протяжку болтов до значения для данного мотора.
  6. Доворачиваем на 90 градусов.
  7. Опять доворачиваем на 90 градусов.



Рассмотрим на примере затяжку во время установки ГБЦ на ВАЗ 2110, 2111, 2112
  1. После наживления всех болтов, спецключом затягиваем по схеме до значения 20 Н*м (Ньютон метр) или 2 кгс (килограмм сил).
  2. Второй проход — затягиваем от 7,1 до 8,7 кгс.
  3. Третий — доворачиваем также по схеме на 90 градусов.
  4. Четвертый — опять доворачиваем на 90 градусов.

Такие же значения для затяжки головки блока цилиндров двигателя Хендай Соната. Вообще, для двигателей многих автомобилей используются такие значения.

Например, для автомобиля Ваз 2112 момент затяжки 20 Н*м.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Стандартная длина болтов для этого авто 93 мм, поэтому измеряем старые болты, если они вытянулись более, чем на 2 мм, то они подлежат замене.

Как отрегулировать клапана Ваз: схема, порядок работ.?

Что будет, если головка блока цилиндров не будет герметично затянута

В таком случае происходит попадание выхлопных газов в систему смазки и в систему охлаждения. А, если инородные вещества попадают в охлаждающую и масляную системы, то состояние ОЖ (вода, тосол, антифриз) и моторного масла сильно ухудшаются. При этом масло и охлаждающая жидкость начнут перемешиваться, что приведет к капиталке. В связи с этим, затягивать ГБЦ как попало нельзя. Набираете в интернете, например, такой запрос: «моменты затяжки Ауди А6», далее по таблице смотрите строку «Болты крепления головки блока цилиндров» и напротив видите значения. Обычно в самой таблице не указывают, опускаетесь вниз страницы, и под таблице видите сколько в сколько действий надо затянуть болты и с какими усилиями.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика

После сборки головки и всего навесного оборудования, залить или долить технические жидкости, завести мотор и проверить герметичность двигателя.

Ремонт ГБЦ Калины — Вот что бывает, если редко или вообще не менять моторное масло.

Ремонт головки авто Ваз (на удивление многим — без мата).

Автор публикации

15 Комментарии: 25Публикации: 324Регистрация: 04-03-2016

Как определить пробита прокладка ГБЦ ил нет?

При эксплуатации двигателя прокладка головки блока цилиндра (ГБЦ) скрыта межу двумя основными частями двигателя внутреннего сгорания: блоком цилиндров и его головкой.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Предназначение прокладки - герметизация стыка для обеспечения нормального режима сгорания топлива, а также функционирования систем охлаждения и смазки.

Задачи, возлагаемые на прокладку ГБЦ – более, чем весомые. Любые ее повреждение чреваты негативными последствиями: от невозможности завести авто до выхода узлов мотора из строя из-за некачественного охлаждения или смазки. Умение вовремя распознать тревожные симптомы - лучший способ избежать данных проблем.

Признаки неисправности прокладки ГБЦ

Периодический осмотр моторного отсека – обязательная процедура. Наличие «несанкционированных» загрязнений, утечек и иных следов опытному автомобилисту может поведать о многом. Неопытного – как минимум заставит обеспокоиться и обратиться за профессиональной помощью.

Осмотр зоны стыка блока и головки, а также других узлов важен и для оценки состояния прокладки ГБЦ. Должны насторожить следующие факторы:

  • наличие пузырьков газа в расширительном бачке или радиаторе – повреждена герметичность системы охлаждения;
  • из-под ГБЦ «пробивают» выхлопные газы с шипящим звуком – прокладка прилегает негерметично;
  • подтеки на корпусе двигателя;
  • масло в охладительной жидкости;
  • увеличение уровня масла из-за попадания в него тосола;
  • быстрый нагрев охладителя из-за попадания в систему газов;
  • потеря компрессии из-за «разгерметизации»;
  • троение двигателя;
  • следы тосола в выхлопной системе.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика

Все указанные симптомы говорят о том, что из-за частичного или полного прогара происходит смешение жидкостей (или газа) в контуре. Последствия могут быть различными. Снижение качества смазки и охлаждения приводит к перегреву движущихся частей двигателя и, естественно, к их чрезмерно ускоренному износу. Поэтому замена прокладки ГБЦ должна производиться незамедлительно.

Что уменьшает ресурс прокладки ГБЦ

Причины выхода прокладки ГБЦ из строя могут быть различными. От покупки некачественного изделия можно застраховаться только одним способом – приобретать изделия только проверенных, имеющих солидную репутацию, фирм.

Остальные факторы прогара прокладки ГБЦ раньше регламентного срока вызваны неправильной эксплуатацией или обслуживанием автомобиля:

  • Перегрев двигателя. Даже самые надежные прокладки болезненно реагируют на резкое повышение температуры. При достижении критичных температур прокладки «пригорают» к посадочному месту.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Впоследствии в этих местах активно образуют микротрещины, и под действием давления образуется место прогара.
  • Деформация головки блока цилиндров. При некорректной эксплуатации или неправильной ремонтной шлифовке может «повести» привалочную поверхность ГБЦ. Как следствие, прокладка не будет надежно прижиматься по поверхности и, в результате такой эксплуатации, прогорит.
  • Ненормативная затяжка болтов ГБЦ. Крепежные элементы должны обязательно затягиваться с усилием, указанным в руководстве по эксплуатации. Для равномерного распределения нагрузки также важен и порядок затяжки болтов. Если не соблюдать ремонтную инструкцию, по периметру возникнут «слабые» места, в которых повышается риск пробоя прокладки.

Большой выбор автозапчастей, в том числе прокладок ГБЦ ждет вас в интернет-магазине Фортуна!

Пробило прокладку ГБЦ - как узнать?

Пробой прокладки ГБЦ приводит к таким неприятным последствиям как перегрев двигателя, плохая работа печки, появление отработанных газов из-под капота автомобиля, возникновении эмульсии в моторном масле, появлении белого дыма из выхлопной трубы и некоторым другим.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика При появлении перечисленных выше симптомов или одного из них необходимо выполнить проверку прокладки ГБЦ. Для этого существует несколько способов. Далее мы рассмотрим, почему пробивает прокладку ГБЦ, к каким последствиям это приводит, и что делать, если эта неприятность случилась с двигателем вашего автомобиля.

О чем мы поговорим:

Признаки, что пробило прокладку ГБЦ

Задача прокладки ГБЦ — обеспечение герметичности, и недопущения проникновения газов из цилиндров обратно наверх, в моторный отсек, а также смешивания охлаждающей жидкости, моторного масла и топлива между собой. В ситуации, когда пробита прокладка ГБЦ, нарушается герметичность блока. Об этом автовладельцу подскажут следующие признаки:

Признаки прогара прокладки ГБЦ

  • Выход выхлопных газов из-под ГБЦ. Это самый простой и очевидный признак. При прогорании прокладки она начинает пропускать выхлопные газы, которые будут выходить в моторный отсек. Это будет видно визуально, а также ощутимо на слух — из-под капота будут раздаваться громкие звуки, которые не заметить попросту невозможно.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Однако, если прогар небольшой, то необходимо обратить внимание на другие признаки.
  • Прострел между цилиндрами. Внешние признаки будут напоминать те, которые возникают, когда двигатель “троит”. Происходит смешивание топливной смеси из одного цилиндра с выхлопными газами в другом. Как правило, в этом случае бывает трудно запустить двигатель, однако после прогрева он продолжает устойчиво работать. Для определения поломки необходимо провести замер компрессии цилиндров. Если происходит упомянутое смешивание, то значение компрессии в разных цилиндрах будет значительно отличаться.

    Эмульсия из-под крышки расширительного бачка

  • Попадание выхлопных газов в охлаждающую жидкость. В случае, если пробило прокладку ГБЦ, то из корпуса блока цилиндров отработанные газы в небольшом количестве могут попасть в систему охлаждения. В этом случае достаточно открутить крышку радиатора или расширительного бачка. В случае, если газы в большом количестве попадают в систему, бурление будет очень активным.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Однако, если газов немного, то для диагностики используют подручные средства — целлофановые пакеты, воздушные шарики, презерватив. Подробно метода диагностики мы коснемся ниже.
  • Антифриз попадает в один из цилиндров. Как правило, это происходит из-за разрыва прокладки в месте между каналом рубашки охлаждения и непосредственно камерой сгорания. Зачастую при этом происходит появление белого дыма из выхлопной трубы, даже в теплую погоду. А уровень тосола в бачке падает. Чем больше антифриза попадет в цилиндры — тем больше белого пара выйдет из выхлопной трубы.
  • Утечка масла наружу из-под ГБЦ. Эти факты также могут быть признаками прогара прокладки ГБЦ. То есть, происходит разрыв ее внешней оболочки. В этом случае в районе стыка ГБЦ и БЦ можно увидеть потеки масла. Однако их причины могут быть и в другом.

    Пена в расширительном бачке

  • Значительный и быстрый рост температуры двигателя. Такое явление происходит по причине того, что горячие выхлопные газы попадают в систему охлаждения, вследствие она не справляется со своими задачами.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика В этом случае кроме замены прокладки также необходимо выполнить промывку системы охлаждения. Как это сделать и с помощью каких средств вы можете почитать отдельно.
  • Смешивание масла и антифриза. В данном случае охлаждающая жидкость может попасть в моторный отсек и смешаться с маслом. Это очень пагубно влияет на двигатель, поскольку свойства масла теряются, и двигатель вынужден работать в неподходящих условиях, что приводит к его значительному износу. Диагностировать эту неисправность можно по наличию маслянистых пятен в расширительном бачке охлаждающей системы. Для этого нужно открыть пробку маслозаливной горловины и посмотреть на внутреннюю поверхность крышки. Если на ее поверхности есть эмульсия (ее еще называют “сметаной”, “майонезом” и так далее) рыжеватого цвета — значит, антифриз смешался с маслом. Особенно это актуально в случае, когда машина стоит не в теплом гараже, а зимой на улице. Аналогично нужно смотреть за наличием упомянутой эмульсии на щупе проверки уровня масла.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика

    Мокрые свечи

  • Плохая работа печки. Дело в том, что при прогорании прокладки ГБЦ появляются выхлопные газы в “рубашке” охлаждения. Как следствие — завоздушивается теплообменник отопителя, и соответственно, снижается эффективность его работы. Зачастую при этом температура охлаждающей жидкости резко скачет.
  • Рост давления в патрубках радиатора. В случае разгерметизации прокладки выхлопные газы будут попадать в систему охлаждения через патрубки. Соответственно, они станут на ощупь очень твердыми, это можно проверить просто рукой.
  • Появление значительного нагара на свечах. Кроме этого, они могут быть в буквальном смысле мокрыми вследствие появления в цилиндрах антифриза или влаги.

А явным признаком перегрева двигателя является наличие конденсата на его поверхности. Это также является косвенным признаком прогара прокладки ГБЦ или трещины в блоке цилиндров. В первую очередь необходимо провести компьютерную диагностику двигателя.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Наличие ошибок укажет направление и возможные дополнительные неисправности. Как правило, эти ошибки связаны с проблемами в системе зажигания.

Антифриз в цилиндре

Остановимся еще раз на смешивании антифриза и масла. Как упоминалось выше, в результате их смешивания образуется эмульсия желтоватого (чаще всего) цвета. Если она появилась, то одной заменой прокладки ГБЦ ремонт не обойдется. Обязательно нужно промыть систему от этого состава. В том числе поддон и масляные каналы. А этом может обойтись вам в дополнительные затраты, подчас сопоставимые с капитальным ремонтом двигателя.

Мы разобрались с симптомами, возникающими при пробитии прокладки ГБЦ. Далее перейдем к рассмотрению причин, почему же может произойти ее прогорание.

Почему пробивает прокладку ГБЦ

В большинстве случаев причиной, по которой возникают проблемы с прокладкой ГБЦ, является банальный перегрев. Из-за него крышку блока может “повести”, и нарушится плоскость, по которой прокладка прилегает к двум соприкасающимся поверхностям.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Как следствие, возникает разгерметизация внутренней полости со всеми вытекающими последствиями. Изменяют свою геометрию, в основном, алюминиевые головки. Чугунные таким неисправностям не подвержены, они скорее дадут трещину, чем искривятся, да и то в самых крайних случаях.

Схема протяжки болтов ГБЦ на ВАЗах «классике»

Также из-за перегрева прокладка может накалиться до таких температур, при которых она изменит свою геометрию. Естественно, в этом случае также произойдет разгерметизация. Особенно это актуально для железо-асбестовых прокладок.

Еще одна причина — нарушение момента затяжки болтов. Пагубное влияние оказывает как очень большое, так и малое значение момента. В первом случае прокладка может разрушиться, особенно если она выполнена из некачественных материалов. А во втором — пропускать выхлопные газы наружу, не препятствуя им. При этом газы вместе с атмосферным воздухом будут пагубно влиять на материал прокладки, постепенно выводя ее из строя. В идеале болты необходимо закручивать с помощью динамометра, показывающего значение момента, кроме этого, соблюдать при этом последовательность их закручивания.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Справочную информацию об этом можно найти в мануале.

Как правило, последовательность затяжки заключается в том, что сначала закручивают центральные болты, а после этого остальные по диагонали. При этом закручивание происходит поэтапно. В частности, в автомобилях ВАЗ “классических” моделей шаг момента составляет 3 кгс. То есть, все болты в указанной последовательности затягиваются на 3 кгс, после этого дотягиваются до 6 кгс, и до 9...10 кгс.

По статистике, в около 80% случаев, когда прокладка выходила из строя причиной этому служили неправильные моменты затяжки или несоблюдение ее последовательности (схемы).

И самая очевидная причина — низкое качество материала, из которого сделана прокладка. Тут все просто. Старайтесь покупать изделия в проверенных магазинах. При выборе необходимо руководствоваться правилом “золотой середины”. Прокладка, конечно же, стоит недорого, поэтому не стоит переплачивать, как и покупать откровенно дешевый мусор.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Главное, чтобы вы были уверены в магазине, где совершаете покупку.

Также не исключено что прокладка головки блока прогорела попросту от износа материала, ведь у всего есть свой строк службы.

Примеры мест пробоя прокладки ГБЦ

Также иногда причинами в работе прокладки бывают проблемы с нарушением процесса сгорания топлива (детонация, калильное зажигание). Из-за перегрева очень страдает головка блока цилиндров. В ней могут появиться трещины, которые также приведут к разгерметизации описанных систем. Головка, как правило, сделана из алюминия. А в процессе нагрева он расширяется быстрее, чем стальные болты. Поэтому головка начинает значительно давить на прокладку, а та испытывает перегрузки. Это и приводит к отвердеванию материалов прокладки, что в свою очередь вызывает разгерметизацию.

Часто когда прокладка выходит из строя, она прогорает по окантовке или между цилиндрами. В этом случае нередко возникает эрозия поверхности блока цилиндров и самой окантовки вблизи повреждения.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Изменение цвета материала прокладки возле окантовки также может свидетельствовать о высокой температуре в камере сгорания. Для устранения неисправности часто достаточно установить правильный угол зажигания.

Для водителя важно понимать различие между понятиями «пробой» и «прогар» прокладки. Пробой в данном случае подразумевает существенное повреждение поверхности прокладки или отдельных ее элементов. В данном же случае (а чаще всего так и происходит) водитель сталкивается с прогаром. То есть, возникают незначительные повреждения, которые порой даже тяжело найти на прокладке. Однако именно они становятся причиной перечисленных выше неприятных ситуаций.

Как узнать что пробита прокладка ГБЦ

Понять, пробита ли прокладка ГБЦ, можно, воспользовавшись одним из нескольких методов. В данном случае диагностика несложная, и по плечу любому, даже начинающему и неопытному водителю.

Для проверки целостности прокладки необходимо выполнить одно из следующих действий:

  • При запущенном двигателе визуально осмотреть, не идет ли дым из щели между ГБЦ и БЦ.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Также послушать, не доносятся ли оттуда громкие звенящие звуки, которых до этого не было.
  • Осмотреть поверхности крышек радиатора и расширительного бачка системы охлаждения, а также горловины для заливки масла в двигатель. Для этого их нужно просто открутить и визуально осмотреть. В случае, если антифриз попал в двигатель, то на крышке масляной горловины будет эмульсия рыжеватого цвета. Если же масло попало в антифриз, то на крышках радиатора или расширительного бачка будут маслянистые отложения.

    Белый дым из выхлопной трубы

  • Убедиться, что из выхлопной трубы не идет белый дым (на самом деле это пар). Если он есть — значит, велика вероятность прогара прокладки. Особенно, если выхлопной дым имеет сладковатый запах (в случае, если вы в качестве охлаждающей жидкости используете антифриз, а не обычную воду). Параллельно с этим обычно уровень ОЖ в радиаторе падает. Это косвенный признак упомянутой неисправности.
  • Проверить, поступают ли выхлопные газы в систему охлаждения.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Это можно сделать двумя способами — визуально и с помощью подручных средств. В первом случае достаточно открутить крышку радиатора или расширительного бачка и посмотреть, нет ли там интенсивного бурления. Однако даже если интенсивных “гейзеров” там не наблюдается, необходимо воспользоваться подручными средствами. Чаще всего для этого используют банальный презерватив.

Как проверить прокладку ГБЦ с помощью презерватива

Одним из действенных и популярных методов проверки является метод с использованием воздушного шарика или презерватива. Его надевают на горловину расширительного бачка, предварительно открутив крышку. Главное, чтобы презерватив сидел на горловине плотно и обеспечивал герметичность (вместо презерватива можно использовать пакет или воздушный шарик, однако диаметр презерватива обычно идеально подходит для горловины бачка). После того, как вы наденете его на бачок, необходимо запустить двигатель и дать ему поработать несколько минут на оборотах 3...5 тысяч оборотов в минуту.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика В зависимости от уровня разгерметизации презерватив наполнится газами быстро или медленно. Это зависит от конкретной ситуации. В любом случае, если он начал наполняться выхлопными газами — это значит, что пробита прокладка ГБЦ.

Проверка прокладки ГБЦ презервативом

Проверка презервативом

Проверка прокладки бутылкой

Еще один метод, как определить, пробита ли прокладка ГБЦ, часто используют на грузовых машинах. Для этого достаточно иметь небольшую бутылку с водой (например, объемом 0,5 литра). Как правило, на расширительных бачках имеется сапун (трубка, с помощью которой поддерживается одинаковое с атмосферным давлением в закрытой емкости). Метод очень прост. При заведенном двигателе необходимо конец сапуна поместить в емкость с водой. В случае, если прокладка пробита, то из трубки начнут выходить пузырьки воздуха. Если их нет — значит, с прокладкой все в порядке. Если при этом из сапуна начала появляться охлаждающая жидкость — это также означает, что с прокладкой все в порядке.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика

Проверка прокладки ГБЦ на грузовиках

Проверка с помощью бутылки

Два описанных выше метода подходят для диагностики неисправности, когда выхлопные газы прорываются в рубашку охлаждения. Эти методы очень действенны и используются автомобилистами уже десятки лет.

Что делать если пробило прокладку ГБЦ

Многих водителей интересует вопрос, можно ли ездить с пробитой прокладкой ГБЦ? Ответ прост — можно, но нежелательно, и лишь на небольшие расстояния, В частности, до гаража или автосервиса для проведения ремонтных работ. В противном случае последствия того, что пробило прокладку ГБЦ могут быть самыми плачевными.

Если в результате диагностики выяснилось, что прокладку пробило, то с этим уже ничего не поделать, кроме как произвести её замену. Также стоит осмотреть прилегающие поверхности, и что самое важное, постараться выяснить истинную причину прогара… Цена прокладки может быть разной и зависит от марки автомобиля и производителя самой запчасти.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Однако по сравнению с другими узлами она невысока. Ремонтные работы могут обойтись вам несколько дороже простой покупки прокладки. Дело в том, что необходимо учесть следующие моменты:

  • Если в процессе демонтажа ГБЦ обнаружится, что крепежные болты “повело” и они не соответствуют техническим параметрам, их необходимо будет заменить. А иногда случаются ситуации, когда вследствие изменения геометрии ГБЦ болт невозможно выкрутить, и его приходится попросту срывать. Для проведения этой неприятной процедуры есть соответствующее оборудование. Часто на современных двигателях устанавливают болты, которые работают на пределе своей текучести. А это значит, что после снятия ГБЦ (для замены прокладки или по другим причинам) необходимо покупать и устанавливать аналогичные новые.
  • Если нарушена плоскость головки блока цилиндров, то необходимо будет провести ее шлифовку. Для этого используют специальные станки, работа на которых также будет стоить денег. Однако рабочую плоскость ГБЦ “ведет” не так часто, но проверить этот параметр все же стоит.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика В случае, если поверхность подверглась шлифовке, то новую прокладку необходимо покупать, учитывая толщину снятого слоя металла.

Перед самостоятельной заменой прокладки необходимо очистить головку от нагара, накипи и кусков старой прокладки. Далее необходимо провести ревизию ее поверхности. Для этого используют специальный мерный инструмент, как правило, линейку. Ею проводят по поверхности, выявляя наличие зазоров. Размер зазоров не должен быть больше 0,5...1 мм. В противном случае поверхность головки нужно отшлифовать или целиком заменить на новую. Вместо линейки можно использовать толстый лист стекла (например, толщиной 5 мм). Его укладывают сверху на поверхность головки и смотрят на наличие возможных воздушных пятен. Для этого можно поверхность головки немного смазать маслом.

Проверка поверхности ГБЦ

При замене прокладки рекомендуется смазать ее поверхность графитовой смазкой. Так она станет мягче и проще найдет “свое” место на поверхности ГБЦ.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Кроме этого, при демонтаже она будет легче сниматься. Преимущество графитовой смазки в данном случае состоит в том, что графит в процессе эксплуатации не выдавливается, превращаясь в золу.

После проведения ремонтных работ автовладелец должен следить за поведением мотора. Не появляются ли вновь описанные выше неисправности (белый дым из выхлопной трубы, эмульсия или жирные пятна в охлаждающей жидкости, масло на стыке ГБЦ и БЦ, отсутствует перегрев двигателя и так далее). Причем сразу после замены не стоит эксплуатировать двигатель на максимальной мощности. Лучше, чтобы прокладка “устоялась” и приняла свое место.

Какой материал для прокладки лучше

Прокладки из разных материалов

При замене прокладки у многих автовладельцев возникает резонный вопрос, какая прокладка лучше — из металла или паронита? Каждый из этих материалов имеет свои преимущества и недостатки. При этом нужно понимать, что если производитель рекомендует использовать прокладки из определенного материала, то необходимо придерживаться этих требований.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика

Как правило, металлическая прокладка более крепкая, чем ее паронитовый аналог. Поэтому ее целесообразно ставить на мощные турбированные или форсированные двигатели. Если же вы не планируете тюнинговать мотор вашего автомобиля, а просто эксплуатируете его в щадящем режиме, то для вас не имеет большого значения выбор материала. Соответственно, вполне подойдет и паронитовая прокладка. Тем более, что этот материал является более гибким, и способен плотнее прилегать к рабочим поверхностям.

Также при выборе необходимо учитывать, что материал, из которого изготовлена прокладка, не оказывает первоочередное влияние на срок ее службы. Гораздо более важным показателем является то, как была установлена прокладка. Дело в том, между отдельными группами отверстий очень тонкие стенки. Поэтому, если прокладку установить не точно на посадочное место, то велика вероятность прогара даже у самого крепкого материала.

Самым явным признаком, того, что прокладка была установлена неверно, является ее быстрый выход из строя.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Также если вы неправильно установили ее, машина может попросту не завестись. У дизельных двигателей при этом еще может слышаться и стук поршней. Это происходит по причине того, что поршень задевает край прокладки.

Заключение

В случае, если у вас пробита прокладка ГБЦ, то ездить на неисправном автомобиле нежелательно. Поэтому рекомендуем вам при обнаружении пробития прокладки сразу же заменить ее. Кроме этого, важно не только обнаружить сам факт того, что она пробита, но и причину этого. В частности, почему перегревается двигатель или возникают другие неисправности.

В процессе замены контролируйте значение момента на крепежных болтах. Своевременная замена прокладки ГБЦ избавит вас от больших финансовых трат по ремонту более дорогостоящих узлов. Чем дольше вы будете ездить на машине с пробитой прокладкой ГБЦ, тем больше вероятность, что из строя выйдут другие, более дорогостоящие и важные узлы двигателя.

Спрашивайте в комментариях. Ответим обязательно!

Какие функции головного блока цилиндров выполняет в двигателе автомобиля?

Вы можете найти всевозможную информацию о прокладке головки , и многие автовладельцы знают о ее функциях, но гораздо меньше знают о самой головке блока цилиндров.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Вот почему мы собрали все, что вам нужно знать о головке блока цилиндров . Узнайте, как работает головка блока цилиндров в вашем автомобиле, почему это важно и какие дефекты могут возникнуть.

Что делает головка блока цилиндров в моей машине?

Основная задача ГБЦ - закрывать камеру сгорания двигателя сверху.Верхняя часть двигателя называется головкой блока цилиндров, а нижняя часть - - блоком цилиндров . Головка блока цилиндров находится на двигателе и закрывает камеру сгорания. Зазор, который остается между головкой блока цилиндров и двигателем, дополняется прокладкой головки.

Еще одна задача головки блока цилиндров - обеспечить постоянную смазку цилиндра. Если цилиндры плохо смазаны маслом, бесперебойная работа двигателя невозможна, поэтому головка блока цилиндров является неотъемлемой частью работы двигателя.

Так устроена ГБЦ

Головка блока цилиндров - это не только очень важная часть вашего двигателя, но и одна из самых дорогих частей двигателя автомобиля из-за своей сложной конструкции.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Поскольку головка блока цилиндров в процессе сгорания подвергается воздействию очень высоких температур, она состоит из стойких алюминиевых сплавов и легких металлов.

Внизу он обычно крепится непосредственно к корпусу коленчатого вала и закрывается вверху клапанной крышкой.В зависимости от того, какой у вашего автомобиля дизельный или бензиновый двигатель, конструкция головки блока цилиндров различается.

Это компоненты головки блока цилиндров бензинового двигателя

  • Впускные и выпускные каналы: они обеспечивают выход выхлопных газов из цилиндров, а абсорбированная воздушно-топливная смесь может попадать в цилиндры.
  • Впускной и выпускной клапаны: здесь бензиновые двигатели всасывают топливовоздушную смесь, а выхлопные газы одновременно транспортируются в выхлопную систему.
  • Распредвалы: коленчатый вал, приводимый в движение ремнем ГРМ, приводит в движение распредвалы.Распредвалы отвечают за открытие и закрытие клапанов
  • Форсунки: обеспечивают впрыск топлива в камеры сгорания
  • Свечи зажигания: инициируют сгорание топлива

Это компоненты головки блока цилиндров в дизельном двигателе

  • Впускные и выпускные каналы: они позволяют выхлопным газам выходить из цилиндров и позволяют захваченной воздушно-топливной смеси поступать в цилиндры.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика
  • Впускные и выпускные клапаны: автомобили с дизельным двигателем всасывают воздух через впускные и выпускные клапаны, в то время как выхлопные газы одновременно транспортируются в выхлопную систему
  • Распредвалы: коленчатый вал, приводимый в движение цепью ГРМ, приводит в движение распредвалы.Распредвалы отвечают за открытие и закрытие клапанов
  • Форсунки: впрыскивают топливо в дизельных двигателях в камеры сгорания или предкамеры.
  • Свечи накаливания: они служат для облегчения холодного пуска

Возможны ли дефекты ГБЦ?

К сожалению, сложная конструкция головки блока цилиндров и ее многочисленные задачи делают ее подверженной дефектам. Самый частый дефект - негерметичная прокладка ГБЦ, вызванная повышенным истиранием.Подробнее читайте в нашем блоге о признаках неисправной прокладки головки .

Также могут быть дефекты на самой головке блока цилиндров, например, из-за высоких температур и сильных вибраций в работающем двигателе.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Это может привести к трещинам в материале головки блока цилиндров.

Ремонт или восстановление ГБЦ?

Многие дефекты могут потребовать ремонта головки блока цилиндров, который может стоить очень дорого. Поскольку головка блока цилиндров установлена ​​в двигателе, обширная работа над этой деталью двигателя связана с ремонтом или восстановлением.

В большинстве случаев головку блока цилиндров необходимо сначала снять, а затем отшлифовать после ремонта, так как это единственный способ обеспечить правильное закрытие нижней части двигателя.

Замена головки блока цилиндров возможна только в редких случаях. В основном дефекты ГБЦ связаны с легко заменяемыми деталями, например, с клапанами.

На этой странице вы найдете дополнительную информацию о том, сколько стоит ремонт ГБЦ.

Как распознать признаки возможных дефектов

Если вы заметили нарушения в работе двигателя, рекомендуется как можно скорее обратиться в мастерскую, чтобы предотвратить дальнейшие повреждения.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика

К признакам дефектов ГБЦ относятся:

  • Вы замечаете потерю мощности двигателя
  • Температура охлаждающей воды в красной области
  • Вы видите масло в охлаждающей воде
  • Через короткое время необходимо долить воду и масло
  • Вы заметили плохой запуск при холодном пуске

Как охлаждается головка блока цилиндров в двигателе?

Как уже было сказано выше, головка блока цилиндров подвергается воздействию высоких температур и поэтому ее необходимо охлаждать, чтобы избежать перегрева и повышенного истирания.Существует два различных типа охлаждения ГБЦ: водяное или воздушное.

Головки блока цилиндров с воздушным охлаждением

Головки цилиндров с воздушным охлаждением охлаждаются только проходящим воздухом. Кроме того, они оснащены большими ребрами охлаждения.

Одним из преимуществ этого метода охлаждения является то, что он обеспечивает надежную работу и может быть построен очень просто и недорого.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Соответственно, ремонт таких ГБЦ обходится дешевле, чем ремонт ГБЦ с водяным охлаждением.Кроме того, вам не нужно беспокоиться о замерзании охлаждающей жидкости при охлаждении воздуха.

Головки блока цилиндров с водяным охлаждением

Большинство современных двигателей охлаждаются водой. Для этого в качестве охлаждающей жидкости обычно используют смесь воды и морозостойкости. Для охлаждения головки блока цилиндров охлаждающая жидкость проходит через прокладку головки блока цилиндров в головку блока цилиндров.

Одним из преимуществ этого типа охлаждения является, прежде всего, то, что охлаждающая жидкость может поглощать, а также рассеивать большое количество тепла.К тому же этот способ охлаждения наиболее эффективен.

Что такое головка цилиндра? | Определение и функция головки цилиндра

Головка блока цилиндров - одна из наименее заметных частей автомобиля, но одна из самых важных. В это определение головки блока цилиндров и функциональную статью, мы определим головку блока цилиндров, посмотрим, что она делает, и ее расположение в автомобили.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Мы также включили цилиндр изображения определения головы поможет вам распознать компонент.

Во-первых, о головке блока цилиндров подробно.

Что такое головка цилиндра?

Возможно, вы слышали об этом. Скорее всего, вы не знаете, что это или даже какую роль он играет в вашей машине. Итак, что такое ГБЦ и для чего это делать? Вот головка блока цилиндров определение и использование.

Головка блока цилиндров, как следует из названия, изготовлена ​​из литого металла. часть, закрывающая верхнюю часть цилиндра. Здесь мы говорим о внутреннем двигатели внутреннего сгорания. Это двигатели, в которых цилиндры используются в качестве камер для сжигания топлива.В виде Вы можете догадаться, у электромобилей нет головок блока цилиндров. Они не сжигают топливо если только они не гибридного типа.

Головка блока цилиндров устанавливается на блок цилиндров или корпус двигателя. Вместе с поршнем и цилиндром он составляет часть камеры сгорания. Под головкой блока цилиндров находится прокладка головки блока цилиндров.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Прокладка уплотнения головка к цилиндру блокировка, предотвращающая утечки. Вот это ГБЦ диаграмма, показывающая, где головка и прокладка головки расположены. Обратите внимание также на блок двигателя.

Чтобы помочь вам лучше понять эти детали, вот определение блока цилиндров, прокладки головки, цилиндра и поршня. А также определение камеры сгорания и детали, из которых состоит компонент.

Цилиндр блок - это деталь, которая образует опорную конструкцию для цилиндров двигателя и связанных с ним компонентов. Некоторые называют его блоком двигателя, хотя между ними существует техническая разница. Материалы главного блока цилиндров включают чугун и алюминий.

Цилиндр головка прокладка - устанавливается между головкой блока цилиндров и блоком двигателя, прокладка головки образует уплотнение между двумя частями. Функции прокладки головки цилиндров включают в себя удержание охлаждающей жидкости в соответствующих каналах, предотвращение утечки воздуха и продуктов сгорания и поддержание сжатия в цилиндрах двигателя.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика

Цилиндр - эта часть, которая образует пространство для хода поршня. В цилиндре топливо сгорает, чтобы произвести энергию.Количество цилиндров варьируется в зависимости от типа двигателя. Как правило, чем больше число, тем больше мощность.

Поршень - поршень передает силу расширения дымовых газов на коленчатый вал. Он расположен в цилиндре двигателя и обычно изготавливается из алюминиевого сплава. Шатун позволяет поршню вращать коленчатый вал.

Камера сгорания - это выемка в нижней части ГБЦ. Он образует пространство, в котором сгорает топливо, создавая силу для движения транспортного средства.Цилиндр состоит из стенок цилиндра, головки цилиндра вверху и поршня внизу.

Головка блока цилиндров встречается в двигателях внутреннего сгорания легковых автомобилей, грузовики, локомотивы, тракторы, мотоциклы и морские суда, такие как лодки и корабли. Головки различаются по дизайну. Головка блока цилиндров в двигателях мотоциклов может отличаться от типа, например, у тракторов.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика

В большинстве случаев цилиндры двигателя и головки цилиндров велосипедов неразъемные конструкции.Крупногабаритные автомобили, как правило, головки блока цилиндров как отдельные части. которые крепятся на блоке цилиндров с помощью болтов или шпилек.

Обычно тип двигателя определяет, какую головку блока цилиндров использовать. Рядные двигатели используют одну головку блока цилиндров, в то время как V и Boxer Типы двигателей имеют два разные головы. В некоторых автомобилях большой грузоподъемности каждый цилиндр имеет свой собственный крышка цилиндра. Это делает цилиндр ремонт головки блока цилиндров или замена головки блока цилиндров.

Вот различные функции головки блока цилиндров в двигателе автомобиля.

Функция головки цилиндра

Для чего предназначены головки цилиндров в двигателях автомобилей? Головка блока цилиндров, хотя в большинстве случаев неизвестна, играет важную роль в работе автомобиля. Это сложная структура, состоящая из множества проходов.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика У каждого из этих портов есть своя цель, и их коллективные роли определяют важность этой части двигателя. К основным функциям головки блока цилиндров в двигателе относятся:

  • Обеспечить монтажная конструкция для различных компонентов, таких как вход и выход выпускные клапаны и воздуховоды, свечи зажигания, форсунки и (в некоторых конструкциях головок), распредвал.
  • Содержит каналы для охлаждающей жидкости, масла и дымовых газов
  • Диссипация тепло, вырабатываемое двигателем и, следовательно, производящее охлаждение
  • Act в качестве уплотнения камеры сгорания и механического блока управления двигателем
  • Возьмем сжатие в результате давления сгорания
Источник: http://www.supras.org.nz

Головка блока цилиндров содержит каналы для впускного воздуха, выхлопа, Copland и масляные каналы.

Одна из функций головки блока цилиндров - охлаждение двигателя.Голова достигает этого с помощью двух основных методов; вода или воздух.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика

Головки с водяным охлаждением являются наиболее популярными, и многие современные двигатели имеют этот тип. В двигателях этого типа вода смешивается с антифризом, чтобы предотвратить образование льда. An также вводится антикоррозийное средство для предотвращения коррозионного действия вода. Головки цилиндров с водяным охлаждением более эффективны и производят отличные Результаты.

В головках цилиндров с воздушным охлаждением используются большие ребра, которые нагнетают воздух для охлаждения.В них нет инженерных сложностей с головкой блока цилиндров, что делает их производство недорогим. Поскольку охлаждение воздухом может происходить при чрезвычайно низких температурах без риска замерзания, головки с воздушным охлаждением более надежны. Они также легкие и легко ремонтируются.

Материалы и производство головки блока цилиндров

Головки блока цилиндров авто отлиты из расплавленного металла. Обычно, производители используют LFC, потерянную пену литье, для литья ГБЦ.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика В методе используется пенополистирол для производства требуемый образец.Это один из самых простых процессов для сложных отливок, но также тот, который дает отличные результаты. Литье из вспененного материала имеет преимущество точности размеров и хорошей отделки, среди других преимуществ.

Головки цилиндров могут быть изготовлены из железа или алюминия. Это зависит от требуемая производительность, долговечность и другие факторы. Каждый материал предлагает конкретные преимущества, которые подходят для конкретных ситуаций, как мы увидим далее.

Источник: http://www.ebay.ca

Алюминиевые головки блока цилиндров- Алюминий производит легкие головки, которые также более эффективно рассеивают тепло.Однако головки блока цилиндров из алюминия дороже. Помимо высокой стоимости ГБЦ при использовании алюминия существует проблема долговечность. Алюминиевые головки блока цилиндров конструктивно слабы. Они легко повреждены перепадами температур, агрессивными материалами и ударами.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика

Поскольку они обеспечивают лучшую экономию топлива и теплопередачу, алюминиевые головки часто используются в спортивных и гоночных автомобилях. В этих машинах экономия веса и быстрое охлаждение двигателя - необходимые функции.В большинстве бензиновых двигателей используется алюминий. головки цилиндров.

Источник: http://paceperformance.com

Головки блока цилиндров из железа - головки блока цилиндров из железа дешевле, чем головки из алюминия. Они есть также высокопрочный и долговечный. Проблема с чугунными головками цилиндров двигателя в том, что они слишком тяжелые. Они добавляют к вес транспортного средства и способствуют плохому расходу топлива экономия.

Металлические головки также плохо передают тепло и не подходят для таких требовательных приложений, как гоночные автомобили.Эти типы головок в основном используются в дизельном топливе. Головка блока цилиндров дизельного двигателя стоит меньше, лучше выдерживает повреждения и служит долго.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Если этого не требует ситуация, это наиболее предпочтительный тип головок.

Заключение

Головки цилиндров - это двигатели внутреннего сгорания. двигатели. Они предоставляют место для установки необходимых деталей двигателя. Проходы также, чтобы важные газы и жидкости попадали в двигатель и выходили из него. Много людей не понимают функции головок цилиндров в двигателе автомобиля или даже их расположение.Эта статья содержит информация по теме, от определения головки блока цилиндров, автомобилей, в которых она используется, до материалов, используемых для изготовления составные части. Подробнее о ГБЦ читайте в других наших статьях.

Головки цилиндров - полное руководство

Головка блока цилиндров находится в верхней части двигателя. Его цель - уплотнить верхнюю часть цилиндра для создания камеры сгорания. Головка также образует корпус для клапанного механизма и свечей зажигания. Внутри ГБЦ есть сложные проходы для охлаждающей жидкости и масла.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Голова вместе с компонентами, в которых она находится, известна как верхний конец двигателя.

Во многих смыслах головка является механическим центром управления двигателем. Это место встречи систем впуска, выпуска, зажигания и топливной системы.

Строительство

Головки цилиндров изготавливаются из чугуна или литого алюминия. Литой алюминий дороже в производстве, но обеспечивает значительную экономию веса и лучше отводит тепло, чем чугун.Практически все серийные бензиновые двигатели используют алюминиевую головку, в то время как чугун по-прежнему широко используется для дизелей из-за его более высокой прочности.

Внутренняя часть головки блока цилиндров представляет собой сложную сеть масляных каналов и каналов для охлаждающей жидкости, даже более сложную, чем блок цилиндров. Чтобы сформировать эти внутренние полости, головы часто отливают методом литья по выплавляемым моделям.

Литье по потере пены

В этом методе литья используется модель головки блока цилиндров из полистирола, изготовленная путем склеивания слоев.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Затем модель заполняется формовочным песком и заполняются все пустоты. Это создает плесень вокруг полистирола, который затем испаряется и заменяется расплавленным алюминием. После затвердевания металла песок удаляется и промывается перед обработкой отливки.

Камера сгорания

Камера сгорания - это пространство, в котором сжигается топливно-воздушная смесь. Он образован головкой цилиндра вверху, стенками цилиндра и поршнем в качестве дна.Форма камеры сгорания образована выемкой в ​​нижней части головки блока цилиндров. Форма этого углубления определяет, как топливо смешивается с воздухом и как эта смесь горит.

Цель состоит в том, чтобы добиться полного сгорания топлива с равномерным распространением пламени по камере. Топливо необходимо перемешать, и это достигается за счет создания турбулентности - очень быстрого завихрения - смеси, когда поршень движется вверх на такте сжатия.

Форма камеры сгорания менялась на протяжении всей истории создания двигателя.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика

  • В камера клиновидная , такт сжатия выталкивает смесь из узкого конца клина в более широкий конец, создавая турбулентность и концентрируя смесь вокруг свечи зажигания.
  • А полукамерный представляет собой куполообразную выемку, которая обычно используется на перекрестно-проточных головках с одним клапаном. Когда свеча зажигания находится по центру камеры, образуется короткий путь пламени к головке поршня. Сферическая природа полукамеры затрудняет установку нескольких клапанов, которые сегодня используются в большинстве двигателей.
  • А односкатная крыша камера сгорания аналогичен полукамере, но с плоскими поверхностями, что позволяет разместить четыре клапана на цилиндр. Крышные камеры являются наиболее часто используемыми в двигателях, произведенных за последние тридцать лет.

Порты

Отверстия в головке блока цилиндров - это проходы, через которые воздух и выхлопные газы попадают в камеру сгорания и выходят из нее.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Они залиты в головку, и их размер и форма имеют большое значение для потока, проходящего через двигатель.

Одна сторона блока обычно подсоединяется к воздухозаборнику, другая - к выпускному коллектору. Это известно как напорная головка , и на сегодняшний день является наиболее распространенным. Обратный поток - это термин для головки блока цилиндров, в которой клапаны расположены на одной стороне, но это редко используется, поскольку оно менее эффективно, чем конструкция с поперечным потоком.

В двигателях с несколькими впускными и выпускными клапанами на цилиндр может быть одно отверстие на цилиндр или одно отверстие для всех впускных и выпускных клапанов.Большое количество вычислений и исследований уходит на формирование портов, чтобы обеспечить максимальный объем и скорость воздуха, проходящего через них.

Компоновки головок цилиндров

в верхний кулачок (OHC) двигатель, преобладающий тип двигателя, используемый сегодня, распредвал находится в головной части, тогда как для верхний клапан (OHV) Схема распредвала находится в блоке.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика

Рядные двигатели

имеют только одну головку блока цилиндров, тогда как плоские двигатели V и W будут иметь несколько головок блока цилиндров, по одной для каждого ряда цилиндров.

Модификации и обновления

Настил головки цилиндров

Головка блока цилиндров может деформироваться в течение всего срока службы, а нижняя поверхность, которая сопрягается с блоком, может изнашиваться. Чтобы восстановить идеально ровную поверхность, поверхность головки блока цилиндров обрабатывается в процессе, известном как укладка настила, шлифовка поверхности или снятие кромки головки.

Портирование

Портирование - это процесс, при котором порты двигателя видоизменяются - обычно открываются, а стенки полируются идеально гладко.Это улучшит прохождение газа через головку. Полировка - это трудоемкий процесс, но ее можно выполнить дома с минимальным набором инструментов, поэтому она популярна среди мастеров, занимающихся ремонтом двигателей своими руками.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика

Современные вычисления CFD (вычислительная гидродинамика) теперь склоняются к теории, согласно которой даже после переноса стенки портов будут более эффективными, если их оставить немного шероховатыми и не отполированными.

Автозапчасть | Как работает головка цилиндра и для чего она нужна?

Головка блока цилиндров расположена справа над блоком двигателя автомобиля.

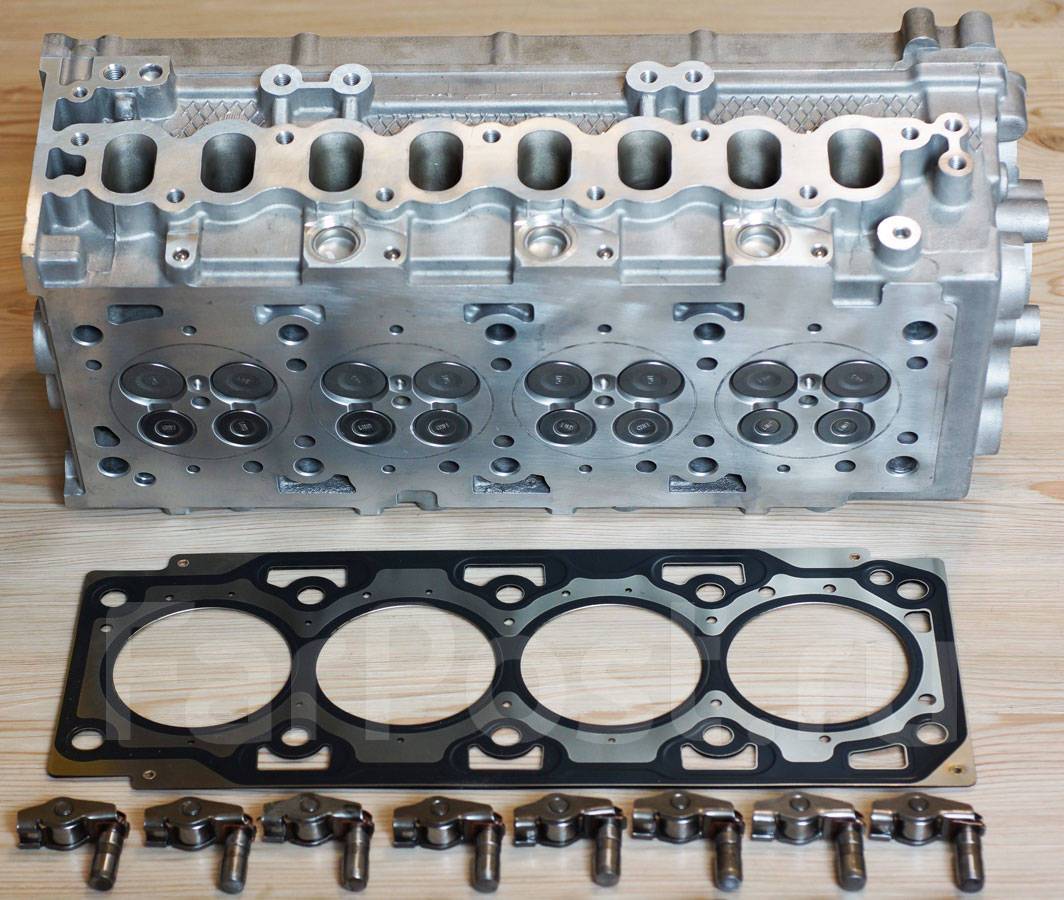

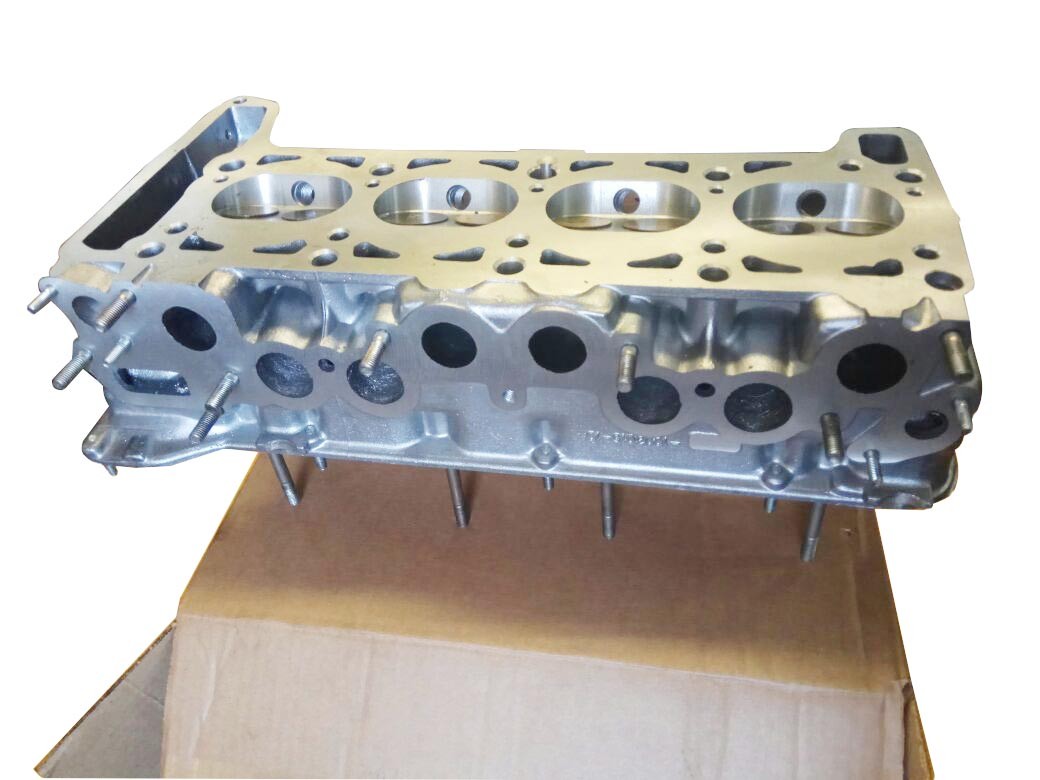

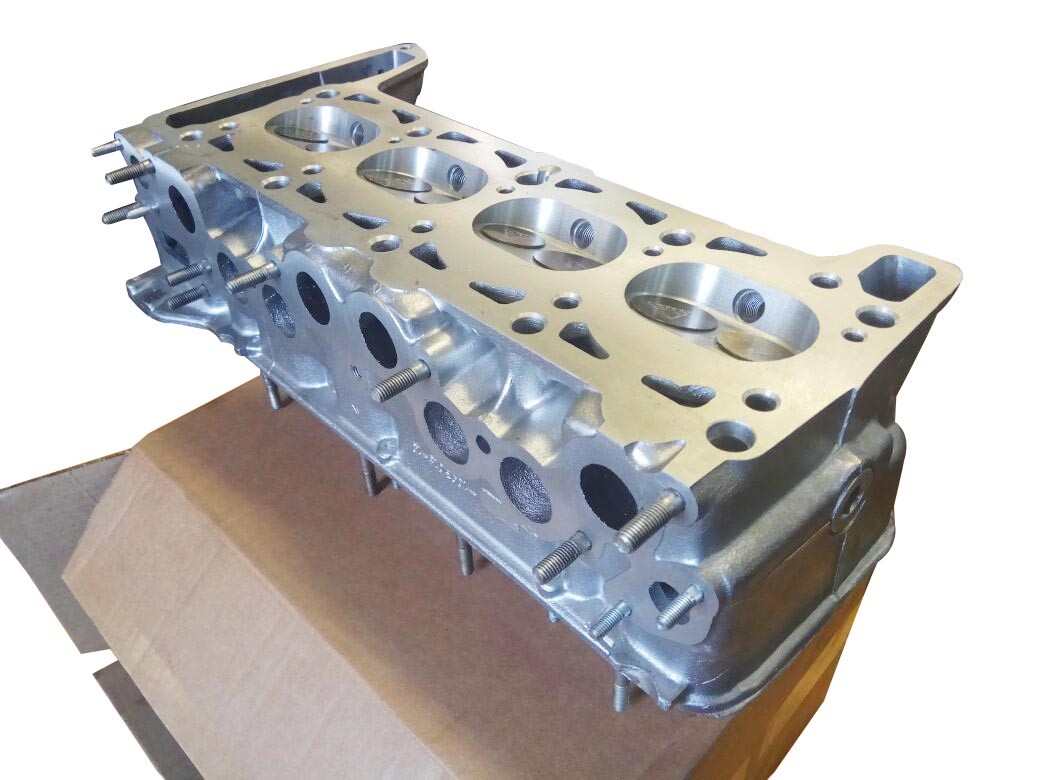

Головка блока цилиндров - это часть, в которой находятся такие компоненты, как впускные и выпускные клапаны. Также вы найдете пружины, подъемники и камеру сгорания.

Он состоит из каналов, которые облегчают поток воздуха и топлива в цилиндр, а также позволяют отводить выхлопные газы. Каналы в головке блока цилиндров называются портами или трактами. Головка блока цилиндров отвечает за создание канала для охлаждающей жидкости, поступающей к блоку двигателя, который охлаждает компоненты двигателя.В нем используется прокладка для предотвращения утечки воды или масла в камеры сгорания.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика

Большинство головок блока цилиндров OEM изготовлено из чугуна, что обеспечивает их долговечность и доступность. С другой стороны, чугун довольно тяжелый и не очень эффективно рассеивает тепло. Некоторые производители используют алюминиевые головки блока цилиндров, которые значительно легче чугунных. Алюминиевые головки блока цилиндров обычно используются в автомобилях с высокими характеристиками.

Автомобили с рядными двигателями поставляются с одной головкой блока цилиндров, а автомобили с V-образным двигателем - с двумя головками блока цилиндров для обслуживания каждого отдельного ряда цилиндров.В очень больших промышленных автомобилях каждый цилиндр имеет свою головку. Использование отдельных головок снижает затраты на замену головок цилиндров.

Головки цилиндров бывают разных типов, которые определяют принцип их работы.

Головка блока цилиндров с плоской головкой

Самые первые головки блока цилиндров были этого типа. У них нет движущихся частей, они обеспечивают защиту только блока цилиндров.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Для плоской головки поток воздуха неэффективен и приводит к плохой работе двигателя.

Головки цилиндров с верхним клапаном

Тип верхнего клапана в основном превосходит головку цилиндров с плоской головкой. Распределительные валы расположены над ними, а их толкатели и клапаны соединены, чтобы обеспечить плавный и эффективный воздушный поток.

Головка блока цилиндров верхнего расположения распределительного вала

Головка блока цилиндров очень усовершенствованной конструкции. Вы найдете положение распределительного вала прямо внутри головки, что означает, что толкатели не нужны. Воздушный поток намного лучше и делает двигатель намного более эффективным.

Большинство действий, которые помогают двигателю в работе, связаны с головкой блока цилиндров. Например, в камерах сгорания происходит быстрое сгорание топлива и масла. Для этого должно быть соединение между головкой блока цилиндров и впускным и выпускным коллекторами.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика

В головку блока цилиндров воздух поступает из впускного коллектора через впускные каналы и вниз к впускным клапанам, где он полностью попадает в камеру сгорания. Как только происходит сгорание, выхлопные газы покидают камеру сгорания через выпускные клапаны и проходят прямо через выпускное отверстие вплоть до выпускного коллектора.

Впускные клапаны в головке блока цилиндров позволяют поступать свежему топливу и воздуху, когда уходят выхлопные газы. Открытие и закрытие клапанов требует точной синхронизации, чтобы двигатель продолжал работать бесперебойно, и это ответственность за механизм клапана.

Клапанный механизм состоит из различных частей, характерных для различных компоновок двигателя. Помимо впускных и выпускных клапанов, клапанный механизм может состоять из коромысел и одинарного или двойного распределительного вала. Коромысла оказывают давление на клапаны, заставляя их открываться или закрываться.Толкатели перемещают их в ответ на распредвал, который вы найдете в блоке.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика

В некоторых двигателях распределительный вал расположен прямо над клапанами, чтобы их можно было открывать напрямую. Итак, конфигурация головки и клапанного механизма - это то, что определяет компоненты и их функции. Вот как работает ГБЦ для разных конфигураций.

Двигатель с плоской головкой

Когда автомобилестроение только зарождалось, обычно использовались двигатели с плоской головкой или двигатели с боковым клапаном.Для этого типа клапаны расположены сбоку от камеры сгорания. Топливо и воздух поступают через борт, выхлопные газы выходят таким же образом.

Если вы посмотрите поперечное сечение камеры сгорания, то увидите, что она имеет L-образную форму, которая перевернута. Вот почему плоские головки также называют двигателями с L-образной головкой. Распределительный вал отвечает за работу клапанов в этом типе двигателя.

По этой причине плоские головки относительно просты в производстве и обслуживании.Они также очень надежны, и даже если клапан сломан, двигатель все еще может работать.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Однако у них есть недостатки. Их скорость ограничена из-за обходного пути, по которому должны проходить выхлопные газы, чтобы выйти из камеры сгорания, что вызывает повышение температуры. Эти недостатки послужили поводом для изобретения других конструкций двигателей.

В двигателях с Т-образной головкой топливо и воздух попадают в камеру с одной стороны, а выхлопные газы выходят с другой стороны. Двигатели с Т-образной головкой имеют поперечное сечение, напоминающее T.Это заставляет газы иметь поперечный поток, что позволяет двигателю лучше дышать. Распределительные валы используются непосредственно для управления клапанами, но на этот раз используются двойные распредвалы, так как один выполняет функцию впуска, а другой - выпускного отверстия. Хотя двигатели с боковыми клапанами сегодня не считаются наиболее эффективными, они все еще находят применение в сельскохозяйственном оборудовании и простой технике благодаря своей простоте и надежности.

Двигатель с впуском и выпуском

Это нововведение в конструкции с плоской головкой, и мы начали видеть головки цилиндров, содержащие клапаны.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика В блоке находится выпускной клапан, а в головке блока цилиндров - впускной клапан. Ранее вы могли обнаружить, что всасывание камеры сгорания отвечает за работу впускного клапана. Позже за работу впускных клапанов отвечали механические клапанные механизмы. Распределительный вал перемещает толкатели, которые оказывают давление на коромысла и, в свою очередь, приводят в действие устройство. Разработана реверсивная конструкция этого типа двигателя - двигатель с наддувом выхлопных газов.

Двигатели с верхним расположением клапанов

Этот тип является усовершенствованием двигателей с впуском и выпуском.Здесь вы найдете впускные и выпускные клапаны, расположенные внутри головки блока цилиндров. В блоке вы найдете распределительный вал, а для двигателей с V-образной конфигурацией распределительный вал расположен между V. Это причина, по которой их также называют двигателями с распредвалом в блоке.

Кулачок может работать двумя способами. Это можно сделать с помощью шестерни или коленчатого вала с помощью ремня.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Клапаны открываются и закрываются с помощью коромысел, которые толкаются толкателями.

Сегодня двигатели с верхним распределительным валом (OHC) начали заменять двигатели с верхним расположением клапанов (OHV), но последние продолжают использоваться, особенно в двигателях GM. Поскольку кулачок расположен в блоке двигателя, это приводит к значительному уменьшению объема двигателя. Одним из недостатков такой конструкции двигателя является тот факт, что он поставляется с гораздо большим количеством компонентов клапанного механизма, что увеличивает инерцию клапанного механизма и снижает частоту вращения двигателя в минуту. Чем больше движущихся частей, тем шумнее.

Двигатели с верхним распределительным валом

В некотором смысле мы можем сравнить двигатели с верхним распределительным валом и двигатели с верхним расположением клапанов. Здесь вы найдете клапаны в головке блока цилиндров. Однако полные толкатели не используются для соединения распределительного вала и клапанов.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Вместо этого распределительные валы расположены выше клапанов, что означает, что они могут напрямую управлять клапанами. Ремень ГРМ или цепь ГРМ соединяет распределительный вал и коленчатый вал. В двигателях с одним верхним распредвалом для управления впускными и выпускными клапанами используется только один распределительный вал, а в двигателях с двумя верхними распредвалами для каждого комплекта клапанов предусмотрены отдельные распределительные валы.

Поднятие распределительного вала до положения над клапанами помогает конструкторам более гибко размещать клапаны. Это улучшает точность фаз газораспределения, позволяя использовать более одного порта для цилиндра. Хотя эти двигатели очень сложны, вы получите очень высокую эффективность и эффективность.

Существенная проблема, связанная с головками цилиндров, заключается в том, что они склонны к растрескиванию при перегреве двигателя. Трещина в головке блока цилиндров приведет к утечке охлаждающей жидкости, перегрев станет более интенсивным, и масло начнет вытекать и попадать внутрь камер сгорания.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика

Утечка масла может привести к значительному повреждению двигателя, что приведет к дорогостоящему ремонту. Во многих случаях замена двигателя - единственное решение. Другой способ сказать, что головка блока цилиндров начинает выходить из строя, - это когда двигатель начинает плохо работать или пропускает зажигание.

Когда автомобиль начинает перегреваться, большинство водителей имеют тенденцию доливать воду в радиатор, а не предпринимать шаги, чтобы определить, что именно вызвало перегрев. В конечном итоге это приводит к растрескиванию головки блока цилиндров, поскольку добавление воды может вызвать резкие перепады температуры.

Один из способов снизить вероятность перегрева автомобиля - следить за тем, чтобы радиатор всегда находился в отличном состоянии и заливали его водой. Следите за тем, чтобы крышка всегда была плотно закрыта. Проведите проверки, чтобы убедиться, что термостат двигателя остается в отличном состоянии и правильно отражает температуру двигателя.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Не должно быть изношенных ремней или негерметичных шлангов. Вентилятор должен быть в отличном рабочем состоянии. В случае перегрева прекратите движение автомобиля и заглушите двигатель.Подождите, пока он полностью не остынет, прежде чем добавлять воду.

Если в двигателе есть локальные горячие точки, это может привести к растрескиванию головки блока цилиндров. Локальные горячие точки должны указывать на то, что система охлаждения работает неэффективно. Примите меры для обнаружения горячих точек и убедитесь, что они должным образом устранены. Если компоненты двигателя не расширяются равномерно, это может привести к возникновению горячих точек. Кроме того, негерметичные шланги могут привести к локальным очагам перегрева.

Поэтому, если вы испытываете перегрев автомобиля, убедитесь, что вы проверили головку блока цилиндров и прокладку на предмет трещин или деформаций.Если произошло заворачивание ГБЦ, это может привести к растрескиванию ГБЦ. Что вам нужно сделать в этом случае, так это заменить прокладку головки и принять меры для равномерного заземления головки, чтобы избежать трещин.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика

Для замены автозапчастей лучше всего покупать их через поисковик автозапчастей, которым вы можете пользоваться бесплатно. Вы можете узнать больше об этом на нашем веб-сайте Carpart.com.au.

Как работают головки цилиндров двигателя

Головка блока цилиндров выполняет множество задач, таких как удерживание и контролировать процесс сгорания, позволяя впускным и выхлопным газам войти и выйти из двигатель.На изображении выше показано поперечное сечение головки блока цилиндров с впускным и выпускным отверстиями. порты и клапаны. Головка блока цилиндров крепится к блоку двигателя с помощью головки. болты и запломбированы прокладкой головки блока цилиндров. Головка блока цилиндров также вмещает впуск и выпуск. коллекторы. Эти коллекторы прикреплены к головке с помощью впускного и выпускного коллекторов. прокладки.

Что идет не так?

Головка блока цилиндров изготовлена ​​из литого алюминия или чугуна, который может стать треснул, если двигатель перегревается, что вызывает ненормальное состояние Такие как охлаждающая жидкость в моторном масле.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Побочным эффектом перегрева двигателя является прокладка головки отказ, который может произойти, когда металл в прокладке вынужден расширяться за пределы своих нормальных возможностей из-за сильной жары.

СПОНСИРУЕМЫЕ ССЫЛКИ

Поскольку впускные и выпускные клапаны начинают стареть из-за пробега и эксплуатации, они может начать течь вызывая низкую компрессию и выхлопные газы во впускной коллектор, который вызовет грубый двигатель на холостом ходу или осечка.

Сколько это стоит?

Замена ГБЦ - одна из самых больших работ в ремонте автомобилей. бизнес. Если бы вы отвезли свою машину в ремонтный гараж или к дилеру, чтобы за замену головки блока цилиндров вы можете рассчитывать заплатить от 2000 до 3000 долларов США. (США) Если заменяется только прокладка, что встречается чаще рабочая сила и машинная работа (восстановление поверхности головы) должны стоить от 1500,00 до 1700 долларов США (США).

Посмотреть видео!

Вот видео головки блока цилиндров в действии.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика

1. Головки цилиндров различных типов

СПОНСИРУЕМЫЕ ССЫЛКИ

Есть несколько различных стилей головок цилиндров. Начнем с старейший стиль головы, который используется на двигателе с плоской головкой, который был популярен в 1950-х гг. Эти головки цилиндров использовали систему перевернутых клапанов, которая использовала закройте порты камеры сгорания. В этих головках не использовались коромысла и короткие толкатели. которые были расположены непосредственно над распределительным валом, который находился в двигателе. блокировать.Из-за этой конструкции степени сжатия были относительно низкими. мощность двигателя. За этим последовал дизайн коромысла. вверх, что позволило одному впускному и одному выпускному клапанам быть прямо над поршнем которые создавали более высокие коэффициенты сгорания и увеличивали мощность. В этой установке использовался более длинный толкатель.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика встроенный коромысел, расположенный в верхней части головки блока цилиндров, в то время как все еще устанавливая распределительный вал внутри блока цилиндров. Этот дизайн все еще используется сегодня во многих современных двигателях.

Для уменьшения веса клапанного механизма, который препятствует максимальным оборотам, и двигатель может Достичь верхнего распредвала двигателя призвано увеличить мощность. Это также позволило более двух клапанов на цилиндр, что еще больше увеличило выходную мощность двигателя за счет дополнительного объема впускных и выхлопных газов. Этот стиль движка называется двигателем с верхним расположением распредвала (OHC), который имеет один кулачок на головку и двойной Двигатель с верхним распредвалом (DOHC), который имеет два распределительных вала на головку.в изображение в разрезе под вами можно увидеть эту высокопроизводительную конфигурацию с четырьмя клапанами на цилиндр.

2. Охлаждение головки цилиндров

Двигатель Охлаждающая жидкость используется для охлаждения головки блока цилиндров во время работы.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Этот охлаждающая жидкость проходит в головку блока цилиндров через блок цилиндров, герметизированный прокладкой головки блока цилиндров. а затем переходит из головки блока цилиндров во впускной коллектор или корпус термостата. На изображении ниже вы можете увидеть полости блока, которые питают головку блока цилиндров. который уплотнен прокладкой головки блока цилиндров.

СПОНСИРУЕМЫЕ ССЫЛКИ

3. Клапанный механизм головки цилиндров

Коромысло используется для открытия и закрытия впускных и выпускных клапанов в обоих верхний кулачок и в конфигурациях с блоком распредвала. На изображении в разрезе под двойной распредвал толкает впускные и выпускные клапаны вниз, в то время как использование коромысла и подъемника, которые используют давление масла для автоматического отрегулируйте зазор (зазор) между клапаном и коромыслом.

Лифт расположен в блоке двигателя для двигателей без верхнего распредвала. в на изображении ниже подъемник расположен в головке блока цилиндров, использующий давление масла для вытяните и переместите коромысло вверх, чтобы заполнить лишний зазор.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Или подъемник может сжать до компенсировать расширение клапанов по мере нагрева двигателя. Эта операция помогает Клапан герметично соединен с седлом клапана, расположенным в головке блока цилиндров, предотвращая утечку продуктов сгорания.

СПОНСИРУЕМЫЕ ССЫЛКИ

4.Принадлежности для головок цилиндров

Головка блока цилиндров также поддерживает множество аксессуаров, таких как датчики, распредвал. исполнительные механизмы, прокладки и компоненты системы зажигания. Датчики положения распределительного вала прикручены к головке блока цилиндров либо на спереди, посередине или сзади расположения распредвала.

Привод распределительного вала расположен в головке блока цилиндров в некоторых моделях, которые контролирует давление масла, подаваемого в привод распределительного вала, который, в свою очередь, опережает или замедляет синхронизацию распределительного вала.

В системе COP (катушка над свечой) катушка зажигания прикручена к цилиндру болтами.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика голова. Эта конфигурация используется для устранения задержки от катушки зажигания до свеча зажигания, которая увеличивает мощность двигателя.

Клапанная крышка прикручена к головке блока цилиндров и используется для контроля утечек масла. и внутреннее давление в картере. Эта крышка плотно прилегает к головке блока цилиндров. с помощью прокладка клапанной крышки. Вентиляционное отверстие картера также находится на или рядом с крышка цилиндра.

СПОНСИРУЕМЫЕ ССЫЛКИ

Есть вопросы?

Если у Вас возникнут вопросы, посетите наш форум. Если тебе нужно машина совет по ремонту, пожалуйста, спросите, наше сообщество механиков с радостью вам поможет и это всегда на 100% бесплатно.

Статья опубликована 01.08.2021

Что такое ГБЦ и как она выходит из строя?

Головка блока цилиндров является важной частью всех двигателей внутреннего сгорания, и растрескивание головки блока цилиндров может привести к катастрофическим повреждениям двигателя.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика В некоторых случаях растрескивание головки блока цилиндров может привести к такой серьезной травме двигателя, что ее необходимо заменить. В результате большинство автомобилистов стараются предотвратить растрескивание головки блока цилиндров, поскольку унция профилактики в этом случае стоит многих фунтов лечения. Все причины растрескивания головки блока цилиндров относительно просты и легко предотвращаются, за исключением случая отказа механических частей не по вине оператора.

Головка блока цилиндров, используемая в сочетании с прокладкой головки, уплотняет цилиндры автомобиля вместе с другими деталями, связанными с ними.Головка блока цилиндров адаптирована к автомобилю и имеет очень точно фрезерованные поверхности, чтобы обеспечить гладкую и заподлицо со всеми соединительными деталями. В случае небольшой трещины цилиндры могут потерять компрессию и пропускать зажигание. Сильные трещины могут серьезно повредить цилиндры двигателя. По этой причине при замене головки цилиндров или прокладки головки убедитесь, что вы используете правильные детали, включая болты, для работы, по этой причине рекомендуется использовать надежного специалиста, такого как HEAD TECH.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика

Даже новый автомобиль может растрескаться в головке блока цилиндров, если детали были установлены неправильно или если металл имеет слабые места. Особенно в случае автомобиля, который все еще находится на гарантии, водители должны обсудить с дилером растрескивание головки блока цилиндров. Обязательно осмотрите любой автомобиль перед покупкой, чтобы проверить наличие слабых мест в металле или неправильно установленных компонентов. Сюда входит и прокладка головки блока цилиндров, поскольку неправильная установка этой важной детали может вызвать растрескивание головки блока цилиндров.

Растрескивание головки блока цилиндров стало более распространенным явлением, поскольку производители автомобилей используют в своих двигателях смешанные металлы. Например, многие автомобили имеют твердый чугунный блок цилиндров, но алюминиевую головку блока цилиндров. Эти два металла расширяются с разной скоростью, и это может привести к растрескиванию головки блока цилиндров.

Самая частая причина появления трещин в головке блока цилиндров - перегрев.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Когда автомобиль перегревается, это создает нагрузку на все его металлические компоненты, включая головку блока цилиндров, которая часто находится в центре нагрева.Это может привести к выходу из строя прокладки головки блока цилиндров, что может привести к растрескиванию головки блока цилиндров из-за деформации компонентов и утечки давления. Все водители должны правильно обслуживать свои автомобили, чтобы не допустить перегрева.

Многие водители ошибочно наливают прохладную воду в радиатор при перегреве автомобиля, пытаясь снизить температуру. Это не лучшая идея, потому что быстрое изменение температуры приведет к растрескиванию головки блока цилиндров из-за термического напряжения. В случае, если головка блока цилиндров выдерживает перегрев, водитель может непреднамеренно разрушить ее, пытаясь сделать добро.

Чтобы предотвратить перегрев, убедитесь, что ваш радиатор заполнен и находится в хорошем состоянии, с плотно закрытой крышкой. Убедитесь, что термостат вашего двигателя находится в хорошем рабочем состоянии и точно отражает температуру.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Убедитесь, что у вас нет натянутых ремней или негерметичных шлангов, а вентилятор работает эффективно. Если ваша машина действительно перегревается, остановитесь, выключите двигатель и дайте ему полностью остыть, прежде чем добавлять воду.

Трещины в головке цилиндров также могут быть вызваны локальными горячими точками в двигателе, которые обычно представляют собой отказ какой-либо части системы охлаждения.Всегда обращайте внимание на горячие точки, особенно если прокладка головки блока цилиндров вышла из строя и недавно потребовала замены. Горячие точки часто возникают из-за неравномерного расширения деталей двигателя, негерметичных шлангов и предварительного воспламенения в цилиндрах двигателя.

Если ваш автомобиль перегрелся, проверьте головку блока цилиндров и прокладку на предмет трещин или деформации. Если головка блока цилиндров даже немного деформировалась при промывании, это вызовет растрескивание головки блока цилиндров. В этом случае, возможно, потребуется заменить прокладку головки блока цилиндров, а головку блока цилиндров следует снова отшлифовать до того, как она треснет.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика

Что может вызвать деформацию головки блока цилиндров? Top Engine Care

Что может вызвать деформацию головки блока цилиндров?

По эксперту по продукту | Опубликовано в Часто задаваемые вопросы, Безопасность, Советы и хитрости в четверг, 19 сентября 2019 г., в 16:16

Деформация головки блока цилиндров может привести к довольно большим проблемам в автомобиле. Типа, действительно большой - это может привести к настолько сильному повреждению вашего двигателя, что потребуется замена всего механизма. Вместо того, чтобы бороться с этим, лучший способ - предотвратить повреждение головки блока цилиндров.

Чтобы предотвратить деформацию головки блока цилиндров, нужно знать: что вызывает деформацию головки блока цилиндров и что делать, чтобы это предотвратить?

Причины деформации головки цилиндров и способы их устранения

Перегрев - наиболее частая причина деформации и растрескивания головки блока цилиндров. Когда двигатель становится слишком горячим, основная тяжесть боли ложится на головку блока цилиндров.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Это приводит к деформации компонентов и утечке давления.

Как предотвратить перегрев?

Хорошая новость в том, что перегрев, как правило, довольно легко предотвратить.Самое главное, чтобы ваш автомобиль был в надлежащем состоянии. Будьте в курсе событий и выполняйте плановое техническое обслуживание.

При выходе из строя части вашей системы охлаждения соответствующие части двигателя могут сильно нагреться. Убедитесь, что вы всегда в курсе состояния и функциональности вашей системы охлаждения, чтобы этого не произошло.

Если вы думаете, что цилиндры сумасшедшие, подождите, пока вы не услышите о ремне ГРМ!

Что мне делать, если мой автомобиль перегревается?

Если ваш автомобиль действительно перегревается, просто остановите его, выключите двигатель и дайте ему полностью остыть.Как только он остынет, вы можете добавить немного воды, чтобы помочь.

Однако НЕ наливайте прохладную воду в радиатор, пока автомобиль не остынет.Что такое гбц в автомобиле: описание, функции, конструкция и диагностика Это обычное «решение» проблемы перегрева, но ошибочное. Быстрое изменение температуры механики вашего автомобиля может вызвать повреждение, в том числе привести к деформации и растрескиванию головки блока цилиндров.

Как я узнаю, что моя головка блока цилиндров деформирована?

Если ваша машина недавно перегрелась, важно проверить головку блока цилиндров и прокладку, чтобы убедиться, что не произошло опасного деформирования или растрескивания.Если эти две части больше не находятся на одном уровне, работу необходимо выполнить быстро, прежде чем они нанесут себе еще больший ущерб.

Или, если вы не хотите утруждать себя ремонтом, просто возьмите отличный подержанный автомобиль в Third Coast Auto Group!

  • Facebook
  • Твиттер
  • Pinterest

Эта запись была опубликована в четверг, 19 сентября 2019 г., в 16:16, в разделах «Часто задаваемые вопросы», «Безопасность», «Советы и уловки».Что такое гбц в автомобиле: описание, функции, конструкция и диагностика

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
