Снятие и установка защиты масляного картера и брызговика двигателя Chevrolet Niva

Содержание

Chevrolet

Niva

1 generation [restyling] [2009 — 2017]

Petrol

• Acura (2)
• Audi (409)
• BMW (31)
• Chery (847)
• Chevrolet (924)
• Citroen (88)
• Daewoo (122)
• Fiat (72)
• Ford (1043)
• Geely (5)
• Honda (161)
• Hyundai (1513)
• Kia (41)
• Mazda (45)
• Mercedes-Benz (515)
• Mitsubishi (1259)
• Nissan (2591)
• Opel (187)
• Peugeot (78)
• Renault (1516)
• Skoda (1081)
• Subaru (1)
• Suzuki (19)
• Toyota (1693)
• Volkswagen (612)
• ВАЗ (Lada) (1031)
• ГАЗ (318)

• Cruze (21)
• Lacetti (190)
• Lanos (128)
• Niva (585)

• 1 generation [restyling] [2009 — 2017]

  (585)

• Petrol (585)

Техническое обслуживание

Кузов и салон

Ходовая часть

Трансмиссия

Рулевое управление

Тормозная система

Двигатель

Электрооборудование

Система вентиляции и кондиционирования

Система безопасности

Запасные части и расходники

Система смазки

Система охлаждения

Система питания

Система улавливания паров топлива

Система выпуска газов

Другие статьи

Добавить в гараж Фильтровать

favorite 0

print share bookmark_border

0 Просмотры

0. 0 Рейтинг

Яма/Эстакада

30 мин. — 1 час

Автосервисы рядом

Инструменты:

• Ключ трещоточный
• Удлинитель
• Головка на 8 мм
• Головка на 10 мм
• Головка на 13 мм

Примечания:

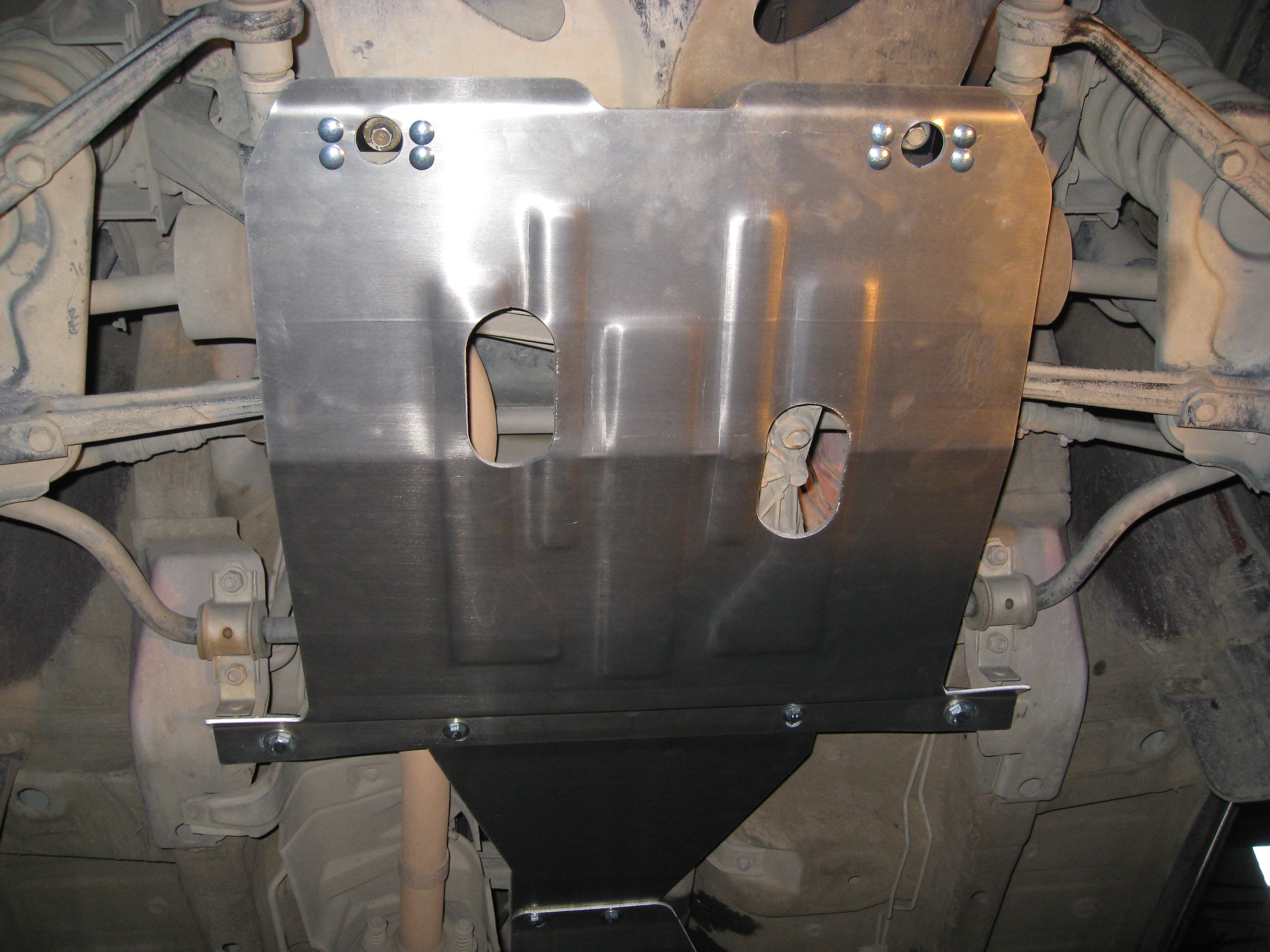

Панель защиты масляного картера, изготовленная из толстолистовой стали, служит для защиты картера от повреждений при ударах передней части автомобиля о дорожные препятствия. Расположенный под ней брызговик моторного отсека предохраняет подкапотное пространство от загрязнения и не является силовой защитой картера двигателя.

Снимать защиту масляного картера и брызговик моторного отсека необходимо для обеспечения доступа к узлам и агрегатам снизу автомобиля при проведении технического обслуживания.

1. Установите автомобиль на канаву и поднимите рычаг стояночного тормоза.

2. Головкой на 13 мм отверните четыре болта крепления защиты поддона.

3. Снимите защиту.

4. Для снятия заднего брызговика на Шевроле Нива, головкой на 10 мм отверните две гайки 1 заднего крепления брызговика (на фото не видно), а головкой на 8 мм – два болта 2 переднего крепления.

5. Снимите задний брызговик двигателя.

6. Для снятия переднего брызговика снимите защиту поддона картера, головкой на 8 мм отверните пять саморезов.

7. Снимите передний брызговик.

8. Установите брызговики и защиту на Ниву в порядке, обратном снятию.

В статье не хватает:

• Фото инструмента

Источник:

 carpedia.club

favorite 0

print

share

bookmark_border

Защита картера мотора — самодельный экономный вариант, схемы

Содержание

1. Выбираем материал
2. Подготовка и схема
3. Установка

Для каждого автомобилиста важно быть уверенным в своем автомобиле. Помимо технической стороны, следует уделять внимание механической прочности самых уязвимых частей. Одной из них является поддон картера силового агрегата. На проселочной дороге, при езде по пересеченной местности можно неожиданно налететь на кочку, пенек, камень. Результатом зачастую становится пробитие металлического поддона.

Для предотвращения таких неприятных ситуаций еще на заводе в таких местах устанавливается защита. Стандартной конструкции зачастую бывает недостаточно.

Изготовить дополнительный защитный лист своими руками не так сложно. Вначале нужно сделать схему, вырезать отдельные элементы, закрепить на лонжероны или подрамник крепежные элементы из уголка. Вся работа займет максимум три дня.

Выбираем материал

Защита двигателя должна соответствовать некоторым важнейшим критериям:

1. Во-первых, важно соблюдать требования по степени жесткости (показатель деформации в пределах 20-30 мм).
2. Во-вторых, ее общий вес должен быть 7-15 килограмм.

Именно с учетом этих параметров и нужно выбирать правильный материал. При изготовлении защиты своими руками особенно важными качествами является простота обработки и прочность.

Для изготовления защиты чаще всего используются такие материалы:

• стальные листы;
• алюминий;
• пластик;
• титан;
• нержавейка.

Изделие из стали ограждает уязвимые участки поддона от механических воздействий извне, создавая прочный барьер на долгие годы.

Стальной лист сводит к минимуму вероятность повреждений поверхности поддона.

Алюминий может также похвастаться прочностью, небольшим весом, удобством монтажа. С другой стороны, стоимость такого материала довольно высокая.

Для изготовления самодельной защиты двигателя лучше всего в плане цены, веса, простоты монтажа подходят пластиковые материалы. С другой стороны, срок службы, прочность, надежность полимеров уступает материалам из стали, алюминия. В результате сильного удара пластик может деформироваться и даже треснуть.

Читайте также

Заметки о шумоизоляции дверей: эти 5 ошибок все испортят
Звукоизоляция автомобильных дверей – востребованная услуга, поскольку в этом случае не требуется разбирать салон. Правильно выполненная работа дает максимальный эффект подавления шума, проникающего…



Подготовка и схема

Для изготовления чертежей защитного кожуха нужны определенные навыки, умение и опыт. Если допустить ошибки на этом этапе, то изготовленное изделие из-за неправильной установки, несоответствий точек крепления может только навредить автомобилю.

Решить проблему поможет интернет. Здесь с учетом конкретной марки автомобиля можно найти максимально точные схемы, чертежи.

При этом правильность размеров, точки крепления желательно проверить на практике, создав предварительно “тренировочную” выкройку из картона.

Профессиональные ремонтники не советуют лишний раз сверлить отверстия в автомобильном кузове. Лучше использовать уже имеющуюся резьбу. Для подготовки необходимо обеспечить беспрепятственный доступ к месту установки защитной конструкции.

Перед проведением работ нужно прикинуть последовательность, порядок действий:

• загнать автомобиль на яму или подъемник;
• произвести точные замеры поверхности днища, куда будет устанавливаться защитный короб;
• полученную схему перенести на картон, сопоставить, отметить крепления;
• перенести выкройку на подготовленный материал;
• найти необходимые резьбовые соединения на подвеске, элементах ходовой части автомобиля.

Читайте также

Почему модная антигравийная пленка может испортить ЛКП
Во время эксплуатации автомобиля его кузов подвергается неблагоприятным внешним воздействиям. Из-за ударов гравия, попадания смолы на поверхности кузова образуются сколы, царапины и другие…



Установка

Для проведения монтажных работ понадобятся следующие инструменты:

• дрель со сверлами, коронками, насадками;
• рулетка;
• болгарка;
• набор гаечных ключей;
• электрический сварочный аппарат;
• газовый резак;
• кроме того, понадобятся крепежи в достаточном количестве.

Работы по установке, изготовлению защитного корпуса нужно выполнять в определенной последовательности. Вначале требуется загнать автомобиль на смотровую яму, подъемник для обеспечения свободного доступа к ремонтируемой области.

Далее следует замерять днище, перенести данные измерений на заготовку, максимально придерживаясь точности. Важно оставлять технологические зазоры для обеспечения поворота колес, свободного хода деталей подвески. С другой стороны, нужно стараться сохранять форму закрываемой площади, не оставляя зазоров.

Перед выкраиванием защитного кожуха из заготовки следует заранее определиться с резьбовыми соединениями, куда будет крепиться конструкция.

После подготовки креплений и вырезки защиты рекомендуется наживить ее на пару болтов для проверки совпадений с крепежными отверстиями, наличия излишков металла. Кроме того, потребуется вырезать отверстия для лючка, предназначенного для слива отработанного моторного масла.

Здесь можно использовать коронку или болгарку. После окончательной подгонки демонтировать защитный кожух, загрунтовать и покрасить его. Как только поверхность высохнет, конструкцию можно устанавливать на автомобиль.

Читайте также

2 простых способа шумоизоляции колесных арок: самый дешевый и самый легкий
Езда на автомобиле по разным дорогам сопровождается определенным шумом. Главным его источником является ходовая часть, подвеска, колесные арки, о которые ударяются летящие из-под колес камешки. Это…



Защита картера двигателя является действительно необходимым важным элементом современного автомобиля, поэтому нужно контролировать ее состояние, периодически обновляя и укрепляя ее. С другой стороны, следует помнить, что даже при наличии такого кожуха следует соблюдать аккуратность, осторожность при вождении.

Как сделать свою собственную клетку Фарадея

Протесты против жестокости полиции в настоящее время проходят по всей стране, и хотя технологии помогли их организовать, их также можно использовать против присутствующих. Распознавание лиц(Откроется в новом окне) может быть использовано для идентификации (или ошибочной идентификации, как это часто бывает) протестующих, а телефоны могут прослушиваться.

Если вы проводите демонстрацию, было бы разумно принять меры, чтобы заранее заблокировать свой телефон или даже просто оставить его дома. Если последнее невозможно, поместите его в клетку Фарадея, ограждение, защищающее от проникновения и выхода электромагнитных полей.

Клетка Фарадея полезна во многих случаях. Возможно, у вас есть автомобиль с дистанционным входом без ключа, и вы хотите, чтобы подростки не взломали его с помощью усилителя мощности(Открывается в новом окне). Или вы не хотите, чтобы АНБ прослушивало ваши разговоры(открывается в новом окне). Или вы готовитесь к судному дню, ожидая гигантского, обволакивающего Землю электромагнитного импульса(Открывается в новом окне), поднявшегося в небе и уничтожившего всю электронную связь.

Вы можете купить клетки Фарадея разных размеров: от небольших сумок, в которых помещается смартфон(Открывается в новом окне), до палатки Фарадея(Открывается в новом окне), под которой можно парковать машину и, возможно, всю свою семью.

Если вы не хотите тратить деньги и думаете, что можете приготовить решение на собственной кухне, используя технику, это не так просто. Принято считать, что суррогатной клеткой Фарадея может служить холодильник или морозильная камера. Но если уплотнение не будет действительно плотным, это вряд ли сработает. Точно так же и микроволновая печь не является клеткой Фарадея. Полицейский участок в Гринфилде, штат Массачусетс, попытался предотвратить удаленную очистку конфискованных телефонов, поместив их в микроволновые печи. Они обнаружили, что работают только духовки коммерческого класса(открывается в новом окне).

У вас все еще могут быть под рукой некоторые вещи, которые можно превратить в клетку Фарадея с небольшими затратами. Однако перед тем, как поместить свой телефон в один из них, переведите его в режим полета, иначе батарея будет разряжаться при поиске сигнала.

Think Small

Если вы делаете клетку Фарадея, чтобы взять ее с собой на протест, лучше всего купить ее(Откроется в новом окне). Но можно сделать маленькую.

Откуда-то взялась шутка о шапочке из фольги, и это где-то клетка Фарадея. Алюминиевую фольгу можно использовать для защиты от электромагнитных полей. Магазинные кражи используют это в своих интересах, нанося покрытие на внутреннюю часть пакетов, чтобы предотвратить обнаружение. Тот же принцип применяется в этих инструкциях(откроется в новом окне) об использовании алюминиевой фольги, конверта и скотча.

Уберите файл с файлом

Чтобы превратить металлический шкаф с файлами в клетку Фарадея, достаточно всего нескольких настроек. Для этих указаний в Instructables(откроется в новом окне) потребуются всего несколько стандартных аппаратных средств, несколько кабелей и сам шкаф.

Это все мусор

Решение может быть на вашем собственном заднем дворе. Металлические мусорные баки — с небольшой модификацией — могут быть эффективными клетками Фарадея.

Shake It Off

Если все эти разговоры о клетках Фарадея утомили вас и вы хотите выпить, остановитесь! Самое простое решение — шейкер для коктейлей.

Тестирование 1-2-3

Какую бы клетку Фарадея вы ни выбрали, протестируйте ее. Тщательное тестирование включает в себя программно-определяемый радиоприемник, но вы можете провести простой тест, настроив радиостанцию ​​на станцию ​​с сильным сигналом и поместив ее в клетку Фарадея. Закройте клетку, и если вы все еще слышите станцию, клетка не работает.

Нравится то, что вы читаете?

Подпишитесь на информационный бюллетень Tips & Tricks , чтобы получить советы экспертов, чтобы получить максимальную отдачу от вашей технологии.

Этот информационный бюллетень может содержать рекламу, предложения или партнерские ссылки. Подписка на информационный бюллетень означает ваше согласие с нашими Условиями использования и Политикой конфиденциальности. Вы можете отказаться от подписки на информационные бюллетени в любое время.

Спасибо за регистрацию!

Ваша подписка подтверждена. Следите за своим почтовым ящиком!

Подпишитесь на другие информационные бюллетени

Как защитить свой дом

Детали

Майкл Кагелидис, магистр инженер-механик (NTUA), специалист по строительной биологии (IBE)

Защитите себя от электромагнитных полей мачт сотовой связи, сетей Wi-Fi и т. д. с помощью инновационных экранирующих материалов. Как использовать специальные светоотражающие краски, оконные пленки, ткани, балдахины, шторы и сетки.

1. Как измерить уровень радиации в моем пространстве, чтобы увидеть, есть ли причина для экранирования?
2. Как защитить помещение от излучения мачт сотовой связи, беспроводных интернет-сетей (wi-fi), беспроводных телефонов и т.д.;
3. Где обычно применяются решения для защиты от высокочастотного электромагнитного излучения?
4. Как защитить помещение от излучения линий высокого напряжения, трансформаторов, электрощитов и т.п.?
5. 3) Что такое клетка Фарадея, как ее сконструировать?

Как измерить уровень радиации в моем пространстве, чтобы увидеть, есть ли причина для защиты?

Вы можете измерять уровни радиации в своих помещениях с помощью измерителя высокочастотного излучения и измерителя низкочастотного излучения или комбинированного измерителя.

Как защитить помещение от излучения мачт сотовой связи, беспроводных сетей Интернета (wi-fi), беспроводных телефонов и т.

п.;

Беспроводное излучение легко проникает в здание через окна (если стекло не имеет металлического покрытия) и в некоторой степени блокируется стенами в зависимости от толщины и типа конструкционного материала.

Электромагнитные экранирующие материалы — это специальные ткани, оконные пленки, сетки, обои и краски, которые благодаря своему особому токопроводящему составу отражают более 99% беспроводного излучения.

• Оконные пленки с металлическим покрытием или шторы со специальным переплетением меди и серебра, размещаются на окнах, значительно снижая уровни излучения от внешних источников излучения (например, мачты сотовых телефонов), поскольку окна являются наиболее уязвимыми местами к проникновению беспроводного излучения.

• Стены зданий отражают/поглощают часть внешнего беспроводного излучения в зависимости от толщины и типа конструкционного материала. Окрашивая стены электромагнитной экранирующей краской, мы можем добиться еще большего снижения излучения в помещении, что обычно желательно, когда поблизости есть источник (например, мачты сотовой связи на расстоянии <200 м). Краску можно использовать даже на полу. Эти краски обеспечивают более высокие коэффициенты ослабления излучения даже для очень высокочастотного излучения, а также экранируют от низкочастотных электрических полей (например, от проводов, электроприборов и т. д.).

• На еще не оштукатуренных стенах или на неуложенных полах можно разместить специальную сетку из нержавеющей стали. Эта сетка изготовлена ​​из нержавеющей стали, поэтому ее можно легко использовать на открытом воздухе (например, прибивать ее гвоздями к наружным стенам).
• Электромагнитная экранирующая ткань, отражающая беспроводное излучение, может быть размещена под диваном или кроватью, когда источник излучения находится внизу (например, беспроводной модем от соседа).
• Практичные решения для спален предлагают экранированные балдахины. Они препятствуют проникновению излучения со всех сторон, кроме нижней части кровати (но вы можете подложить под кровать экранирующую ткань). С такими навесами вы получаете минимальное нарушение сна от ваших нынешних и будущих беспроводных источников излучения и ежедневно отдыхаете от электромагнитного загрязнения.

Фактическая скорость ослабления излучения зависит от отражения, обеспечиваемого каждым материалом, а также от покрытия поверхностей. Любое неэкранированное пятно является потенциальной точкой проникновения, которая может снизить локальный или общий результат проекта экранирования.

Использование основных экранирующих материалов, обеспечивающих коэффициенты экранирования 20-40 дБ (краска, оконные пленки, шторы, козырьки и сетки) на более чем 50% поверхностей помещения, как правило, означает практическое снижение показателей радиации более чем на 90%. Для более высоких коэффициентов экранирования >99%, которые обычно желательны при записи значений >10 000 микроватт/м2, мы рекомендуем использовать материалы, обеспечивающие затухание >50 дБ (специальные обои, навесы и шторы), или комбинацию материалов (например, шторы и оконная пленка) и больший упор на предотвращение неэкранированных проемов.

Для защиты от внешних источников излучения наибольшее снижение достигается за счет экранирования окон, стен и крыш, обращенных к источнику. Экранируя другие стороны помещения, мы также уменьшаем проникновение излучения через отражения. Экранирование со всех сторон представляет собой превентивную меру защиты от возможности появления в будущем новых источников излучения.

Электромагнитные экранирующие решения особенно рекомендуются в спальнях, поскольку искусственные электромагнитные помехи считаются более раздражающими в критические часы сна.

Обычные металлические сетки из-за большого раскрытия отверстий обеспечивают низкую скорость экранирования, особенно на высоких частотах. Кроме того, такие материалы, как алюминиевая фольга, не подходят для использования в качестве экранирующих материалов, поскольку они не пропускают воздух, часто удерживают влагу (вызывая появление плесени в стенах) и со временем окисляются.

Где обычно применяются решения для защиты от высокочастотного электромагнитного излучения?

• В домах рядом с вышками сотовой связи, радиовещательными антеннами и т. п. (наибольшей нагрузкой являются помещения, окна которых имеют визуальный контакт с антенной).
• В многоквартирных домах из-за наличия множества беспроводных телефонов и беспроводных интернет-сетей.
• В густонаселенных районах из-за наличия большего количества мачт сотовой связи.
• На верхних этажах зданий, которые более подвержены воздействию всех видов беспроводного излучения, чем первый этаж или подвальные помещения.
• В школах, детских садах, родильных домах, больницах, домах престарелых и т. д. в связи с большей чувствительностью детей, плодов, беременных женщин, больных и пожилых людей к беспроводному излучению.
• В отелях, спа, медицинских центрах, клиниках и т. д., где требуется создать зоны с нулевым излучением беспроводной сети.
• В офисных зданиях с высоким уровнем использования беспроводных устройств.
• В домах из дерева или с тонкими стенами, в которые легко проникает беспроводное излучение.

Экранирующие материалы являются единственным решением для защиты от постоянного увеличения электромагнитного загрязнения от мачт сотовой связи, радиовещательных антенн, беспроводных интернет-сетей (Wi-Fi), беспроводных телефонов, спутников, радаров, сетей WI-MAX (широкий диапазон Wi-Fi). Fi), антенны министерств, посольств, армии, антенны радиолюбителей, полиции, частных охранных предприятий, транспортных компаний и таксомоторных сетей связи, умные счетчики и множество других беспроводных приложений.

«Главной современной угрозой для здоровья общества является техногенный «электросмог». Это неионизирующее электромагнитное загрязнение технологического происхождения особенно коварно, поскольку оно ускользает от обнаружения органами чувств — обстоятельство, которое, как правило, способствует довольно легкомысленному отношению, особенно в отношении необходимости обеспечения адекватной степени личной безопасности. защита. Но природа загрязнения такова, что буквально «негде спрятаться». Д-р Джерард Хайланд, биофизик, Уорикский университет, дважды нобелевский лауреат Медицина  [1]

Как защитить помещение от излучения линий высокого напряжения, трансформаторов, электрощитов и т.п.?

Эти источники генерируют магнитные поля из-за утечки тока и электрические поля из-за наличия напряжения.

Экранирование магнитных полей

Магнитные поля проникают в большинство материалов без воздействия .

Магнитные экранирующие материалы обладают очень высокой проницаемостью и «притягивают» силовые линии магнитного поля, заставляя их проходить сквозь них, тем самым снижая значения магнитного поля в остальном пространстве. Они также очень дороги.

Такие материалы, как медь, свинец или алюминий, не подходят для экранирования магнитных полей, как считают многие, потому что они имеют очень низкую проницаемость (относительная проницаемость ~ 1). Материалами магнитного экранирования являются металлические сплавы, керамика и т. д. с гораздо более высокой проницаемостью (относительная проницаемость >2000).

В помещениях с окнами обычно требуется экранирование окон для достижения значительного снижения. Кроме того, вы можете создавать определенные структуры, которые охватывают только определенные области (например, рабочее место, кровать и т. д.).

Из-за ограничений по стоимости и эффективности их использование рекомендуется только в случаях очень высоких значений радиации, когда невозможно дистанцироваться от источника.

Защита от небольших трансформаторов, двигателей и электрических панелей относительно проще, потому что вы можете экранировать источник, а не всю комнату.

Экранирование электрических полей

Линии электрических полей направлены от точек с более высоким напряжением к точкам с более низким напряжением и притягиваются к заземленным токопроводящим материалам.

Таким образом, электрические поля от линий высокого напряжения, как правило, вообще не воздействуют на интерьеры соседних зданий, так как они заземлены большинством строительных материалов (возможное исключение: деревянные дома).

Однако на открытых площадках вблизи линий высокого напряжения электрические поля могут быть сильными. Электрические поля можно уменьшить, поместив деревья или другие заземленные токопроводящие объекты (например, сетку из нержавеющей стали) лицом к высоковольтным линиям электропередач.

Электрические поля внутри помещений, вызванные электрическими устройствами, кабелями электроустановок зданий, электрическими панелями и т. д. Удобным решением для их экранирования электрических полей является использование токопроводящей краски или токопроводящих навесов для кроватей, которые заземлены и тянут электрические поля.

3) Что такое клетка Фарадея, как ее сконструировать?

Клеткой Фарадея

называют каждую проводящую оболочку, покрывающую все поверхности помещения и экранирующую большинство видов искусственного электромагнитного излучения (исключение: низкочастотные магнитные поля).

Чтобы создать клетку Фарадея, вы покрываете каждую поверхность комнаты заземленными экранирующими материалами (краска, сетка и т. д.).

Токопроводящие экранирующие балдахины для кровати — это простое решение для создания клетки Фарадея в зоне кровати.

Создание клетки Фарадея используется для:

• Защита чувствительного к электромагнитным помехам электронного оборудования в лабораториях, больницах, диагностических центрах, студиях звукозаписи и т.
