Зарядно-пусковое устройство представленное в этой статье позволяет запустить автомобиль в зимнее время. Как известно пуск в зимнее время двигателя внутреннего сгорания автомобиля с подсевшим аккумулятором требует много сил и времени.
Плотность электролита, вследствие продолжительного хранения, существенно понижается, а протекающий внутри аккумулятора процесс сульфатации увеличивает внутреннее сопротивление его, тем самым, уменьшая стартовый ток аккумулятора. Плюс ко всему, в зимнее время повышается вязкость моторного масла, что требует от автомобильного аккумулятора большей стартовой мощности.
Как известно, облегчить пуск автомобиля зимой можно несколькими способами:
- разогреть масло в картере авто;
- завести машину от другой машины с надежным аккумулятором;
- завести «с толкача»;
- применить зарядно-пусковое устройство (ЗПУ).
Вариант с применением пускового устройства более удобен при хранении автомобиля в гараже либо на платной стоянке, где есть возможность подключить пусковое устройство к электросети. Помимо этого данное зарядно-пусковое устройство поможет не только завести авто с севшим аккумулятором, но и быстро восстановить и зарядить его.
В основном в промышленных образцах зарядно-пускового устройства, аккумулятор подзаряжается от источника питания средней мощности имеющий номинальный ток в пределах до 5А, которого, как правило, не хватает для непосредственного отбора тока стартером автомобиля. Несмотря на то что внутренняя емкость автомобильных аккумуляторных ПЗУ весьма велика (у некоторых моделях до 240 А/ч), но все же после нескольких заводов они, так или иначе «садятся», а быстро восстановить их заряд не получится.
Данное зарядно-пусковое устройство, отличается от промышленного прототипа незначительной массой и возможностью в автоматическом режиме поддерживать рабочее состояние аккумулятора ПЗУ, вне зависимости от срока хранения или эксплуатации.
Для восстановления пластин аккумулятора и снижения температуры электролита во время зарядки, в зарядно-пусковом устройстве предусмотрен режим регенерации. В данном режиме происходит чередования импульсов зарядного тока и пауз.

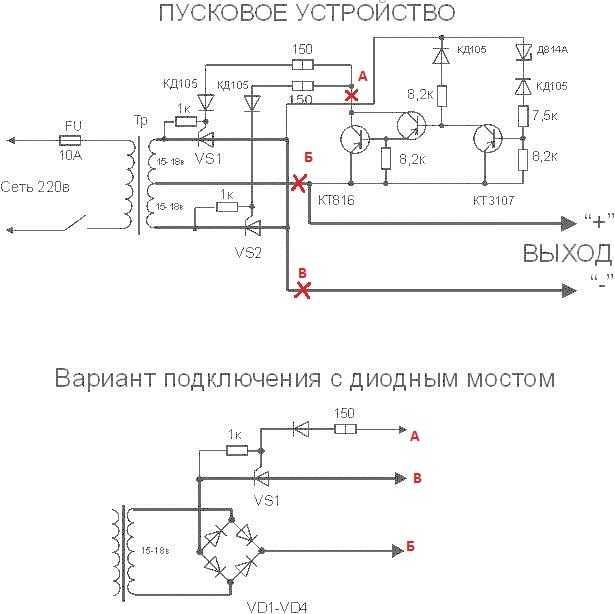

Принципиальная схема
Схема пускового зарядного устройства содержит симисторный регулятор напряжения (VS1), силовой трансформатор (T1), выпрямитель на мощных диодах (VD3, VD4) и стартерный аккумулятор (GB1). Ток подзарядки выбирается регулятором тока на симисторе VS1, его ток регулируется переменным резистором R2 и зависит от емкости аккумулятора.
Входная и выходная цепи зарядки имеют конденсаторы фильтра, который уменьшает степень радиопомех при работе симисторного регулятора. Симистор VS1 обеспечивает регулировку тока зарядки при разбросе напряжения сети в пределах от 180 до 220 В.
Обвязка симистора состоит из R1-R2-C3 (RC цепь), динистора VD2 и диодного моста VD1. Константа времени RC — цепи влияет на момент открытия динистора (отсчитывая от начало сетевого полупериода), который включен в диагональ выпрямительного моста через ограничительный резистор R4. Выпрямительный мост осуществляет синхронизацию включение симистора в обоих полупериодах сетевого напряжения. В режиме «Регенерация» применяется только один полупериод сетевого напряжения, что способствует отчистке пластин аккумулятора от имеющейся кристаллизации. Конденсаторы С1 и С2 уменьшают степень помех от симистора в сети до приемлемых уровней.
Детали
В зарядно-пусковом устройстве применен силовой трансформатор от телевизора «Рубин». Возможно также использование трансформатора типа ТСА-270. Перед тем как перемотать вторичные обмотки (первичные остаются без изменений), каркасы отделяются от железа, все бывшие вторичные обмотки (до фольги экранов) удаляют, а на освободившееся место наматывают медным проводом сечением 1,8…2,0 мм2 в один слой (до заполнения) вторичные обмотки.
В результате перемотки напряжение одной обмотки должно получиться примерно 15… 17 В.
Инвертор 12 В/ 220 В
Инвертор с чистой синусоидой, может обеспечивать питание переменно…
Подробнее
Для визуального контроля зарядного и пускового тока в схему зарядно-пускового устройства введен амперметр с шунтирующим резистором. Сетевой выключатель SA1 должен быть рассчитан на максимальный ток 10 А. Сетевой переключатель SA2 (типа ТЗ или П1Т) позволяет выбрать максимальное напряжение на трансформаторе в соответствии с напряжением сети. Внутреннего аккумулятора марки 6СТ45 или 6СТ50 должно хватить на 3-5 одновременных пусков. Резисторы в ЗПУ можно применить типа МЛТ или СП, конденсаторы С1,С2 — КБГ-МП, C3 – МБГО, С4 — К50-12, К50-6. Диоды Д160 (без радиаторов) можно поменять на другие с допустимым током более 50 А, симистор — типа ТС. Подсоединение ЗПУ к аккумулятору автомобиля необходимо производить мощными зажимами «Крокодил» (на рабочий ток до 200 А). В устройстве важно применить заземление.
Настройка
При настройке к устройству подсоединяется (соблюдай полярность!) внутренний аккумулятор GB1, и испытывается регулировка зарядного тока резистором R2. Затем проверяется зарядный ток в режиме заряда, пуска и регенерации. Если ток не более 10…12А, то ЗПУ находится в рабочем состоянии. При подсоединении зарядно-пускового устройства к аккумулятору автомобиля, ток заряда вначале должен возрасти примерно 2-3 раза, а через 10 — 30 мин понизиться до первоначального значения. После этого переключатель SA3 щелкается в режим «Пуск», и происходит завод двигателя автомобиля. В случае неудачной попытки завести двигатель, производится дополнительная подзарядка в течение 10 — 30 мин, и попытка повторяется.
Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…
Подробнее
Три в одном — сварка, зарядное и пусковое устройство
Вот уже более десяти лет пользуюсь самодельным устройством, отлично зарекомендовавшим себя при сварке, резке металлических листов толщиной от 0,6 до 12 мм, подаче электропитания на время запуска двигателя автомашины стартером, зарядке щёлочных и кислотных аккумуляторов, обеспечении запуска и последующей работы двигателя постоянного тока мощностью до 1,5 кВт.
Более того, представляемый мною универсал — это ещё и превосходный источник безопасного напряжения для электрооборудования погреба, подвала, мастерской…
Основные характеристики устройства:
- Напряжение первичной электросети, В 220
- Регулируемый сварочный ток, А 0-120
- Регулируемый зарядный ток, А 0-75
- Регулируемое выходное напряжение, В 0-70
- Максимальная мощность, кВА 3
- Габаритные размеры, мм 590x310x300
- Масса, кг 40
В основе устройства самодельный силовой трансформатор Тс — однофазный, стержневой (сечение магнитопровода из электротехнической стали 60×80 мм), с первичной обмоткой I, которая имеет 230 витков медного провода диаметром 2 мм, двумя вторичными (II-1 и II-2 по 32 витка, сечение провода в каждой — 32 мм2). Есть у этого 25-кг крупногабаритного (280x240x120 мм) электрического прибора и обмотка III, насчитывающая 50 витков провода сечением 40 мм2.
Другое массивное и объёмистое самодельное устройство — дроссель Lc — тоже наматывается на сердечнике стержневого типа (сечением 40×30 мм — половина набора магнитопровода Тс), но с «воздушным» зазором, образуемым 4-мм стекло-текстолитовой прокладкой.
Здесь всего лишь две 60-витковые обмотки из медного изолированного провода диаметром 6-8 мм, соединённые последовательно.
Чуть в стороне от дросселя Lc располагается блок конденсаторов фильтра типа КБГИ обшей ёмкостью 2000 мкФ с рабочим напряжением 80В.
Под стать Тc и Lc — выпрямительный блок, включающий в себя пару мощных электрических вентилей Д200 (VD1c- VD2c) и «электровозных» тиристоров T160 (VS1c-VS2c), управляемых специальным блоком на микросхеме с пятью транзисторами. Конечно же, все примененные силовые полупроводниковые приборы — на алюминиевых радиаторах.
Поскольку во время работы (особенно при сварке и резке металла) выделяется значительное количество тепла, по стольку в состав устройства входит электровентилятор принудительного охлаждения (электродвигатель М1 с крыльчаткой на валу). Располагается он в непосредственной близости от силового трансформатора, чтобы как можно больше теплоизлучающей поверхности попадало под напор воздуха.
В 50-60 мм от Тc крепится дроссель Lc так, чтобы центральная часть его обмоток совпадала с центральной осевой линией электровентилятора (для лучшего обдува).
Ну а остаток принудительного воздушного потока охлаждения распределяется между силовыми полупроводниковыми приборами и остальными элементами и узлами устройства. Блок управления тиристорами — в их числе.
Смонтированный на отдельной плате, он располагается над дросселем перпендикулярно его обмоткам (рис. 2).
Блок управления тиристорами представляет собой не что иное, как фазо-импульсный регулятор работы диодно-тиристорного моста, рассчитанного на ток до 500 А. Смонтированный из широко распространенных радиодеталей и типовых узлов промышленного изготовления, он обеспечивает высокое качество регулирования и возможность надежного санкционирования в автоматическом режиме.
Рис. 1. Принципиальная электрическая схема самодельного сварочно-зарядно-пускового устройства.
Рис. 2. Готовое устройство (слева) и вид на его компоновку при снятой задней стенке (справа).
Имеется здесь и электронная защита преобразователя от нестандартных ситуаций, срабатывающая путем мгновенного блокирования выходных импульсов.
Этому служит электронное устройство на тиристоре VS1, в цепи управляющего электрода у которого — датчики аварийного состояния (например, герконы ограничителей тока, контакты ртутных термометров и им подобные компактные устройства), соединённые параллельно и работающие на замыкание цепи ЗАЩИТА (на рис. 1 показана только одна пара таких контактов — SA1).
При замыкании любого из датчиков аварийного состояния происходит отпирание тиристора VS1, который впоследствии так и остается открытым. А это значит, что на инвертирующий вход операционного усилителя — микросхемы DA1 поступает потенциал, превышающий все возможные значения пилообразного напряжения на его неинвертирующем входе. В результате на выходе «операционника» устанавливается нуль, транзисторы VТ3 — VТ5 остаются закрытыми и выходные импульсы к тиристорам не поступают.
Возвращают блок в исходное состояние кратковременным отключением напряжения питания блока.
Теперь несколько рекомендаций по возможной замене радиодеталей.
В роли транзисторов VТ1 и VТ2 вполне приемлемы более современные и широко распространенные КТ315 и КТ312; вместо трёх оконечных триодов (VT3 и работающих параллельно VТ4 — VТ5) достаточно всего двух полупроводниковых КТ829.
В качестве КД105Б (VD3 — VD5) неплохо показывают себя любые кремниевые диоды с обратным напряжением не менее 100 В и прямым импульсным током не менее 3 А. Ну а выпрямительный мост VD1 (сборку КЦ402) можно смело заменять любым аналогом из серии КЦ402 — КЦ405.
«Силовичок» Т1 желательно брать готовым — типа ТВК-70Л2 или ТВК-110Л. Аналогично следует поступать и при выборе импульсных трансформаторов Т2 и Т3. Конечно же, предпочтение — промышленным МИТ-2В.
Однако при необходимости можно довольствоваться и самодельными «импульсниками», намотанными на любых стандартных ферритовых кольцах диаметром 20-50 мм. Надо лишь, чтобы первичная обмотка каждого трансформатора содержала 50 витков провода ПЭВ-0,2. Соответственно, во вторичной должно быть 150 витков ПЭВ-0,2.
Начало каждой обмотки рекомендуется выделять (например, цветной меткой), чтобы не ошибиться при распайке в соответствии с принципиальной электрической схемой, где метки условно обозначены точками. Длительность управляющих импульсов, поступающих на тиристоры, равна 100-200 мкс.
В авторском исполнении сварочно-зарядно-пусковое устройство смонтировано внутри металлического каркаса размерами 500x310x300 мм, изготовленного из стального уголка 15×15 мм. В такой конструкции почти друг за другом расположены: электро вентиля тор принудительного воздушного охлаждения, силовой трансформатор, дроссель, выпрямительный блок, а сверху (как уже отмечалось) блок управления тиристорами.
На лицевой панели установлены: выключатель сетевого напряжения с автоматической защитой, индикаторная лампочка СЕТЬ, вольтметр постоянного тока на 30 В, электроизмерительный стрелочный прибор постоянного тока на 50 А с тумблером АМПЕРМЕТР-ОТКЛ, потенциометр НАПРЯЖЕНИЕ блока управления тиристорами, тумблеры ВЕНТИЛЯТОР и ФИЛЬТР-ОТКЛ.
Ниже расположены в один ряд клеммы «+» и «-» для подключения как к автомобильной батарее для ее зарядки, так и к стартёру для запуска двигателя автомашины при разряженном аккумуляторе, а в режиме СВАРКА — для подсоединения сварочного кабеля с держателем электрода и «земельного провода» при проведении сварочных работ и резки металла, клеммы ~ 48 В. Ну а под верхней крышкой устройства установлена контактная колодка с перекидными медными шинами для дополнительных переключений в режим СВАРКА и ЗАРЯДНИК.
Исходя из собственного опыта, рекомендую при электромонтаже устройства добиваться особо прочного контакта во всех электрических цепях в соответствии с принципиальной электрической схемой. Силовые провода настоятельно советую снабдить наконечниками из медной трубки, сплющить и пропаять концевую часть каждой клеммы, а затем — просверлить по отверстию диаметром 6,5 мм для крепежных болтов.
Более того, все болтовые соединения оснастить шайбами Гровера для лучшего стягивания и получения плотного электроконтакта.
Особенно это актуально для электрических соединений силового трансформатора, дросселя и выпрямительного блока.
Что касается порядка работы на сварочно-зарядно-пусковом устройстве, то здесь, как говорится, никаких проблем.
В частности, при выполнении сварочных операций (режим СВАРКА) требуется вставить штепсельную вилку сетевого электрошнура в розетку (проследив, чтобы фазный провод действительно шёл к автоматическому выключателю — для быстрого и чёткого срабатывания электрозащиты при перегрузке и коротком замыкании). По включению автомата А1 должна загореться индикаторная лампочка СЕТЬ. Затем надо подсоединить «земельный провод» (тянущийся от детали, подготовленной к сварке) к клемме «-», а сварочный кабель (идущий от держателя электрода) — к клемме «+».
Включив электровентилятор воздушного охлаждения устройства, следует отключить амперметр, который, в противном случае, может выйти из строя. Остается вставить в держатель электрод, подобрать потенциометром НАПРЯЖЕНИЕ регулировку вентильного моста на необходимый ток и приступить к сварочным работам.
Для режима ЗАРЯДНИК алгоритм несколько иной. Здесь уже надо подключить к клеммам устройства «+» и «-» соответствующие выводы от аккумулятора, а потенциометром НАПРЯЖЕНИЕ отрегулировать «троллейбусные» тиристоры на выдачу выпрямителем необходимого зарядного тока.
ЗАПУСК отличается от режима ЗАРЯДНИК тем, что на клеммы аккумулятора подается повышенный ток до 50 А в течение нескольких секунд, пока включается стартер автомобиля.
А.ШИХАНСКИЙ, Г. Вольск. Моделист-конструктор 2003 №7.
