Съемник масляного фильтра – изучаем возможности всех его моделей

Большинство автолюбителей считают, что съемник масляного фильтра – бесполезный инструмент, который если и должен быть у кого-то, так только у работников автосервиса. Водители, уже столкнувшиеся при самостоятельной замене масла двигателя с проблемой, когда фильтр вручную невозможно открутить, уже обзавелись подходящим съемником. Подобрать этот инструмент не так-то просто: на рынке предлагается много модификаций, но далеко не все из них окажутся пригодными для обслуживания конкретной модели автомобиля.

Виды съемников, изготавливаемых промышленным способом

В зависимости от конструктивных особенностей и размеров фильтра, для его откручивания используют съемники того или иного вида. Их корпус или основание, как правило, производятся из стали, они защищены матовым или серебристым хромовым покрытием. У ряда изделий, если это предусмотрено конструкцией, на ручках имеются пластиковые накладки, что существенно упрощает работу с подобным инструментом.

Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2

Инструмент для откручивания масляного фильтра

Практически все съемники позволяют откручивать как маслоочистители (далее очистители), так и масляные стаканы – кожухи фильтров со сменной вставкой. Все съемники в первую очередь можно разделить на универсальные и предназначенные для откручивания фильтров только какого-то одного диаметра или типа.

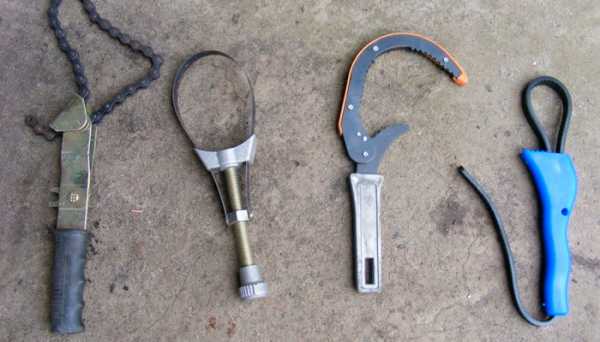

Среди первых различают следующие основные виды:

  • краб;
  • ременные;
  • цепные;
  • ленточные;
  • серповидные и в виде клещей;
  • с 2-мя регулируемыми захватами.
Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2

Съемник с 2-мя регулируемыми захватами

Их универсальность относительна – ими можно открутить далеко не всякий фильтр. Во-первых, потому что они рассчитаны на некоторый диапазон диаметров очистителей, причем у одних съемников он достаточно широк, а у других не очень, а во-вторых, из-за собственных конструктивных особенностей и размеров. Ведь место размещения, а также доступность фильтра на разных автомобилях отличаются, и поэтому каким-либо инструментом в одном моторном отсеке будет работать легко и просто, а в другом, быть может, вообще невозможно.

К узко профильным относят только один тип инструментов – съемники масляного фильтра «чашка». Такое название они получили за свой внешний вид, напоминающий одноименный кухонный прибор.

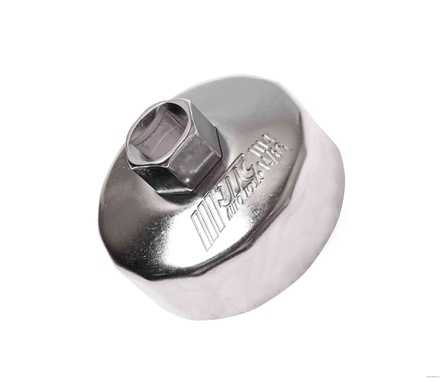

Конструкция и способ применения съемника «чашка»

Этот тип съемников выпускают под фильтры всех размеров, но каждый отдельный инструмент предназначен для откручивания очистителей только какого-то одного диаметра. Поэтому при покупке чашки надо быть особенно внимательным. Этот ключ должен идеально подходить к устанавливаемым на двигателе автомобиля фильтрам. Даже разница в несколько миллиметров превратит чашку в бесполезный аксессуар.

Владельцы автомастерских приобретают сразу целые наборы этих съемников, включающие в себя до 30 ключей для фильтров различных диаметров. Такие комплекты поставляются вместе с чемоданчиком, в котором чашки удобно разложены по номерам типоразмеров.

Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2

Набор ключей «чашка» для снятия очистителей масла

Съемники масляного фильтра «чашка» в своем «донце» имеют квадратное отверстие под наконечник торцевого ключа. Некоторые производители дополнительно изготавливают «донце» шестигранным – под накидной инструмент. Многие съемники, в первую очередь их наборы, поставляются с наконечником под отверстие «чашки», на который одевается ключ, а некоторые – в комплекте со всем необходимым инструментом, включая накидной и торцевой.

Съемник «чашку» одевают на ребристый верх фильтра широкой открытой частью, на внутренней окружности которой есть грани. Они по количеству и размерам должны совпадать с имеющимися на очистителе. В противном случае съемник сядет неплотно, и откручивание фильтра будет затруднено или станет невозможным. «Чашка» считается наиболее удобным инструментом. Она сама по себе компактна и с ней, как правило, легче «подлезть» к фильтру. Причем правильно подобранная «чашка» никогда не проскальзывает относительно окружности корпуса фильтра, что иногда случается с некоторыми другими видами съемников.

Подробно об универсальном «крабе»

Съемник «краб» состоит из двух пластин, являющихся корпусом, и установленных между ними 3 захватов. На рабочей поверхности лап нанесены насечки, препятствующие их проскальзыванию по поверхности фильтра. Управление захватами производится посредством зажимного механизма, расположенного посередине корпуса краба и между поворотными креплениями лап.

Сам механизм, как и съемник в целом, приводится в действие специальным прилагаемым ключом – это одна из разновидностей конструкции – либо торцевым или накидным инструментом, под которые предусмотрен соответствующий наконечник, выходящий из корпуса. Схема работы с «крабом» идентична процессу откручивания фильтра съемником «чашка». Надо его сначала нацепить на торец очистителя. Именно в этой части работы «краб» принципиально отличается от чашки, что его и делает универсальным. В исходном положении лапы у него раздвинуты и способны охватить фильтр максимально допустимого для его конструкции диаметра.

Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2

Универсальный «краб» для съема фильтрующего элемента

После накидывания захватов на очиститель меньших размеров, приводят в действе зажимной механизм. В этом случае «краб» сможет захватить фильтр, диаметр которого соответствует минимально допустимому для конструкции съемника. После того, как лапы захватят очиститель, надо продолжать работать ключом, надетым на привод зажимного механизма. При этом будет происходить откручивание фильтра. Причем чем сильнее прикладываемое усилие, тем надежнее будет захват лап «краба» – проскальзывание исключено.

В зависимости от модели «краба», с его помощью можно снимать и устанавливать фильтры, имеющие диаметр в пределах 60–125 мм. Этот съемник, как и «чашка», весьма хорош при работах в узком и ограниченном пространстве.

Что нужно знать об остальных съемниках?

Цепной съемник масляного фильтра в зависимости от конструктивного исполнения позволяет откручивать и затягивать фильтры с диаметрами, величина которых в пределах 60–140 мм. Он представляет собой рукоять и закрепленную к ней одним концом цепь, которая и выполняет роль регулируемого захвата. Большинство съемников оснащены однорядной цепью, но встречаются модели и с двухрядной. Второй конец захвата в зависимости от конструкции может быть свободным либо пропущен через специальный паз, расположенный в рукояти и имеющий фиксатор.

При первом исполнении съемника перед откручиванием фильтра цепь в натяг наматывают на его корпус, почти до конца. Оставшийся отрезок захвата цепляют к крюку на рукояти. После этого съемником упираются в фильтр и действуют, как рычагом. У второго варианта инструмента уже готова петля из цепи, которая имеет регулируемые размеры и сразу набрасывается на фильтр. После этого, потянув за пропущенный через паз конец захвата, затягивают петлю и давят на рукоять инструмента в нужном направлении. При этом фиксатор паза надежно удерживает цепь, не позволяя ей ослабить захват.

Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2

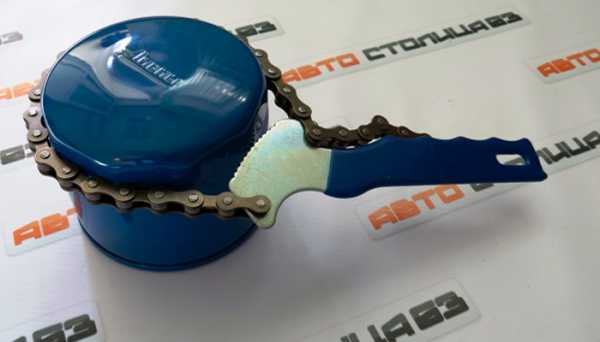

Захватчик с петлей из цепи

У ременных съемников рабочий диапазон диаметров в пределах 25–160 мм. В них для захвата фильтра установлен специальный ремень, образующий петлю. Он может быть обоими концами закреплен в квадратном стальном пруте. На него наматывают ремень после набрасывания петли на фильтр. Затем на прут накидывают подходящий ключ и откручивают очиститель. Другая разновидность съемников по конструкции и использованию аналогична второму типу цепного инструмента.

Рабочий диапазон ленточных один из самых узких – разница между минимально и максимально допустимыми диаметрами фильтра может достигать всего 30 мм. В них используется лента из стали или пластика, закрепленная обоими концами на рукояти и образующая петлю, у которой в некоторых конструкциях можно незначительно регулировать размер. После накидывания захвата к рукояти прикладывают усилие и действуют ей, как рычагом. Плотность охвата фильтра достигается в некоторых конструкциях винтом на рукояти, а в остальных – за счет естественного натяга при откручивании. Большинство съемников этого вида чаще всего не справляются со слишком сильно затянутыми фильтрами.

Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2

Ленточный сниматель фильтрующей детали

Инструменты серповидные и в виде клещей имеют 2 рабочие изогнутые губки с насечками и 1 или 2 ручки. Их рабочий диапазон захвата тоже невелик, в некоторых конструкциях регулируется. Работают с этими съемниками, как с обычными плоскогубцами – захватывают фильтр, сжимают и отворачивают.

Съемник с 2 регулируемыми захватами состоит из толстой узкой пластины-основания, винта и лап с насечками на рабочей части. Концы захватов, имеющие резьбу, перемещают в продольных прорезях основания и фиксируют в нужном положении гайкой. При закручивании винта, проходящего по резьбе отверстия в центре пластины, после того, как он плотно прижмется к фильтру, происходит откручивание последнего.

Ременной съемник своими руками – нет ничего проще

Для изготовления этого ключа своими руками понадобится стальной шестигранник. Типоразмер его может быть 19 или 17 – под соответствующий ключ, кому как удобней. Отрезаем от прута шестигранника заготовку длиной примерно 150 мм или другого размера. Это надо определить, примерившись в моторном отсеке собственного автомобиля, чтобы изготовленным съемником было максимально удобно откручивать фильтр.

Затем вдоль шестигранника посередине делаем болгаркой пропил длиной 55–60 мм и шириной 5–6 мм, который должен проходить через противоположные углы сечения и параллельно боковым граням прутка. После этого обрабатываем заготовку на наждаке – снимаем острые грани и заусенцы. Взяв старый, но неповрежденный автомобильный ремень безопасности, отрезаем от него кусок нужной длины, зависящей от диаметра установленного фильтра. Чем длиннее будет отрезок ремня, тем более универсальным получится съемник, но и работать с ним станет менее удобно при откручивании маленьких очистителей. В общем случае достаточно куска в 500–550 мм.

Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2

Изготовление съемника из автомобильного ремня безопасности

Вставляем ремень в прорезь заготовки, выравниваем и центруем в ней. Затем на шестиграннике напротив ремня делаем на равных расстояниях друг от друга разметку под сверловку 3 отверстий. Извлекаем ремень из пропила. Просверливаем сквозные отверстия диаметром 5,5 мм. После этого с одной из сторон расширяем отверстия до 6,5 мм. Рассверливание выполняем только до прорези. В отверстиях диаметром 5,5 мм с помощью метчика нарезаем резьбу М6.

Оплавляем у ремня зажигалкой оба конца, чтобы они не распускались, а затем складываем их вместе и продеваем в пропил шестигранной заготовки напротив отверстий. Получилась петля. Концы ремня напротив нее должны выступать из прорези примерно на 10 мм. Берем гвоздь, а лучше стальной прут 6 мм в диаметре, хорошо нагреваем и, проталкивая поочередно через 3 проема шестигранника, прожигаем им в ленте отверстия. Следует именно прожечь, а не продырявить, чтобы ремень в этих местах не расслаивался и не пушился.

Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2

Стальной прут для самодельного инструмента

Аккуратно, чтобы не сместить петлю, кладем будущий съемник на наковальню и с помощью молотка зажимаем ремень в прорези. Затем вкручиваем в отверстия шестигранника 3 болта. Они должны быть с резьбой М6. Ременной съемник масляного фильтра, собранный своими руками, готов к использованию. Порядок работы таким ключом следующий. Одеваем петлю на фильтр, а затем начинаем наматывать ремень на шестигранник. Для откручивания это следует делать против часовой стрелки. Когда ремень будет полностью намотан, надо взять ключ (на 17 или 19), накинуть его на шестигранник и отвернуть фильтр.

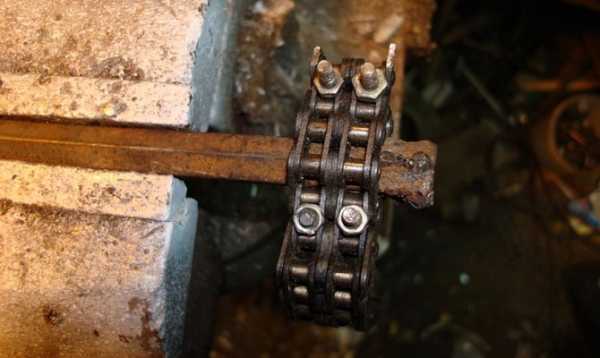

Если ременной вариант себя не оправдал – делаем цепной

Для изготовления своими руками цепного съемника понадобится отрезок полудюймовой или дюймовой б/у трубы с непроржавевшими, неповрежденными стенками и резьбой на одном конце. Длина куска должна быть не меньше высоты фильтра. Подбираем подходящую заглушку для трубы, чтобы накручивалась на ее резьбу. Еще понадобится велосипедная цепь.

Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2

Велосипедная цепь и труба

Просверливаем по центру заглушки отверстие диаметром 9 мм. С помощью треугольного напильника придаем ему своими руками квадратную форму. Обработку проводим до тех пор, пока размеры отверстия не станут подходить под ключ-трещотку, а точнее – под его концевик. Последний должен входить в полученный проем заглушки достаточно плотно, почти без люфта. Накручиваем заглушку на конец трубы и очень плотно затягиваем. Чтобы она при использовании съемника не открутилась, ее рекомендуется прихватить к трубе с помощью сварки.

В крайнем случае можно попробовать смять металл в конце резьбы, используя тупое зубило и молоток, но только аккуратно, чтобы не деформировать трубу. Делаем на трубе разметку для сверления отверстий под цепь. Для надежного обхватывания фильтра достаточно 2 ее отрезков, установленных на съемнике напротив противоположных концов очистителя. Но можно сделать и 3-е отверстие, между 2-мя крайними, под еще 1-у цепь. В этом случае съемник станет более универсальным, так как позволит откручивать фильтры с различными размерами по высоте.

Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2

Самодельный аппарат для надежного обхватывания фильтра

Продев сквозь одно из просверленных отверстий трубы цепь, накидываем ее вокруг фильтра петлей, примеряясь, какой длины отрезки понадобятся. Отмеряем столько, чтобы съемник в разжатом состоянии свободно одевался на очиститель. Можно даже сделать некоторый запас цепи по длине под фильтры, диаметр которых больше, чем у установленного на автомобиле. Но надо учитывать, что с таким съемником будет менее удобно работать. По отмеренной длине разбираем цепь на отдельные фрагменты – выдавливаем штифты и разъединяем в этом месте звенья.

Продев полученные отрезки через отверстия в трубе, делаем из них петли – соединяем звенья концов и запрессовываем штифты. Чтобы открутить фильтр, накидываем на него петли съемника и, при необходимости, когда цепи оказываются длинноваты, вручную поворачиваем трубу против часовой стрелки, выбирая тем самым слабину. Затем вставляем в заглушку ключ-трещотку и уже с его помощью начинаем демонтировать очиститель.

carnovato.ru

Съёмники масляных фильтров своими руками.

Всем привет!
Сегодня хочу рассказать о съёмниках масляных фильтров, которые я себе сделал из отслуживших своё автозапчастей.Съемник масляного фильтра своими руками
Кроме стандартного набора инструментов желательно наличие электросварки. Наверняка у соседа по гаражу она найдётся.

Для изготовления съёмников я использовал ремень и цепи ГРМ.

Цепи ГРМ для изготовления съемника масляного фильтра
А так же сломанную дешёвую трещётку и трубчатый свечник.Трещетка и свечной ключ для изготовления съемника масляного фильтра

Изготовление съемника масляного фильтра


Немного укоротив свечник пропиливаем пазы глубиной, равной ширине ремня и шириной, равной толщине сложенного вдвое ремня. Я ещё нашёл шайбу с буртиком, отлично подошла по диаметру свечника.Изготовление съемника масляного фильтра из ненужных вещей

Ременной съёмник готов. Его легко крутить головкой с воротком подходящего размера.Изготовление съемника масляного фильтра из ненужных вещей
Для цепного съёмника разбираем цепь. Можно спилить штифт и выбить его, но я использовал выжимку цепей, которую так же делал сам.Изготовление съемника масляного фильтра из ненужных вещей
Разобранная цепь. Кольцо от ключей не помешает.Изготовление съемника масляного фильтра из ненужных вещей

Вынув внутренности трещётки разрезаем её кольцо примерно посередине. Одну сторону затачиваем, к другой привариваем две щеки от цепи.Изготовление съемника масляного фильтра из ненужных вещей
Цепной съёмник готов.Съемник масляного фильтра своими руками
Съемник масляного фильтра своими руками
В заключении хочу сказать, что каждый съёмник хорош по-своему. Одним удобнее работать на одних машинах, другим — на других.
Такие съёмники легко откручивают фильтры, даже те, которые не удавалось открутить методом пробивания и сворачивания отвёрткой.
Спасибо за внимание и с наступающим Новым годом!

www.freeseller.ru

5 способов отвинтить масляный фильтр

Этот сменный элемент приходиться менять на двигателе автомобиля через каждые 7-15 тысяч км пробега вместе с очередной заменой моторного масла. Обычно он крепится к двигателю в его нижней части, и к нему не так-то просто подобраться, а вывернуть еще труднее, поскольку ухватиться двумя руками не удается.
Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2
К тому же, за время от замены до замены корпус фильтра покрывается пылью, грязью, различными маслянистыми отложениями, и руки не находя нужного сцепления, скользят по поверхности детали.
Что же делать, если одними руками это сменное изделие вывернуть не удалось?
Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2
Следует воспользоваться следующими незамысловатыми, но достаточно удобными и эффективными приспособлениями.

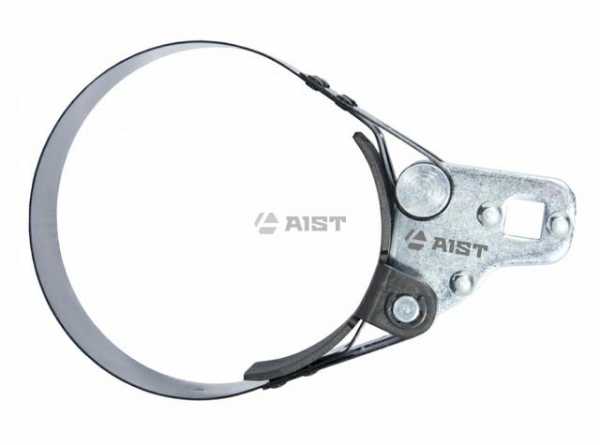

1. Съемник в виде металлической ленты и болта с гайкой


Приспособление состоит из металлической ленты, которая своими концами проходит через прорези в фигурной скобе, симметрично расположенные относительно ее центра, в который упирается болт с навинченной на него гайкой.
Лента образует петлю-обхват, а ее концы закреплены на двух противоположных гранях подвижной гайки посредством коротких винтов. Если болт выкручивать, то гайка скользит вниз, и диаметр петли увеличивается. При вкручивании болта гайка идет вверх, и петля укорачивается. Скоба в своей нижней части выполнена по дуге окружности.
Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2
Петля съемника свободно накидывается на корпус масляного фильтра и посредством вворачивания болта затягивается за счет того, что гайка поднимается по болту и тянет за собой концы металлической петли.
Когда петля плотно обхватит корпус фильтра, съемник становится своеобразным рычагом, жестко закрепленным на снимаемом узле. Теперь остается только приложить небольшое усилие к съемнику-рычагу против часовой стрелки, чтобы сорвать фильтр с его посадочного места.
После этого съемник можно снять, а фильтр выкрутить усилием пальцев одной всего лишь одной руки.
Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2

2. Съемник типа «Краб»


Он представляет собой, своего рода, подобие планетарного механизма: одна центральная цилиндрическая шестерня и три такие же по размеру и виду шестерни-сателлиты, каждая из которых входит в зацепление с первой.
Внешние шестерни расположены вокруг центральной равномерно по окружности, то есть под 120 градусов одна к другой. Все они закреплены с помощью своих осей на прочном и жестком круглом диске и треугольной пластине с округлыми углами с обратной стороны шестерен.
Центральная шестерня приводится во вращение ключом через гайку, расположенную с лицевой стороной пластины на продолжении оси центральной шестерни. При этом начинают вращаться и боковые шестерни-сателлиты в пределах менее одного оборота вокруг своей оси, чего вполне достаточно для работы зажима данного типа.
Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2
Зажим корпуса масляного диска осуществляется Г-образными скобами круглого сечения, которые приварены короткой стороной перпендикулярно к образующим боковых шестерен прямо по центру, чтобы угол между ними составлял также строго 120 градусов. Причем длинные стержни скоб должны быть параллельны друг другу и ориентированы в сторону, обратную расположению гайки. Для лучшего захвата длинные стороны скоб, начиная не менее чем с середины и до конца, снабжены выступающей продольной насечкой.
Если скобы расположить радиально, то условный цилиндр внутри них, имеет максимальный диаметр. Вращение гайки влево или вправо сближает скобы, и диаметр условного цилиндра уменьшается.
Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2
Пользоваться данным приспособлением довольно просто: захватываем скобами корпус масляного фильтра и вращаем с помощью ключа гайку влево, скручивая, тем самым, фильтр с его посадочного места. При вращении гайки вправо фильтр будет, наоборот, закручиваться.

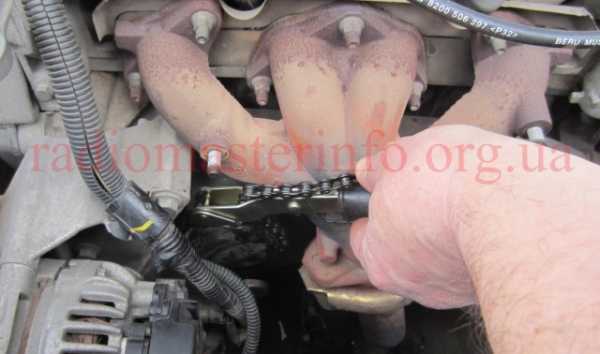

3. Цепной съемник


Основным элементом в нем является кусок цепи, которая одним концом закреплена в «рогатине» ручки вместе с качающимся кронштейном, другой ее конец свободный. Но, чтобы цепь не выскочил из «рогатины, в концевое звено вдета шпилька, концы которой разведены.
Чтобы открутить масляный фильтр, цепь накидывается на его корпус, подтягивается за свободный конец и набрасывается на два зубца, имеющихся на ручке. Они не дают затянутому вокруг корпуса фильтра цепному обхвату разойтись и ослабить зажим.
Теперь остается лишь рукой повернуть ручку съемника против часовой стрелки, и фильтр легко открутится. Если перекинуть цепь в обратную сторону, то вращая ручку по часовой стрелке, фильтр можно установить на прежнее место и затянуть до упора.
После завершения откручивания или закручивания, достаточно снять усилие с ручки, как цепь ослабнет сама собой и ее можно снять с корпуса фильтра.
Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2
Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2

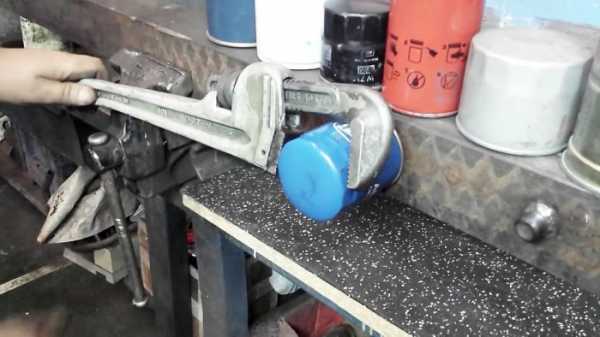

4. Разводной ключ


Возможно, это самое удобное приспособление, если его размеры позволяют развести губки до обхвата корпуса масляного фильтра, диаметр которого иногда может превышать 100 мм. А также для него нужно место, соразмерное с длиной разводного ключа. А как его найти на двигателе не только легковой, но и грузовой машины? Поэтому этот способ в практическом плане почти бесполезен.
Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2

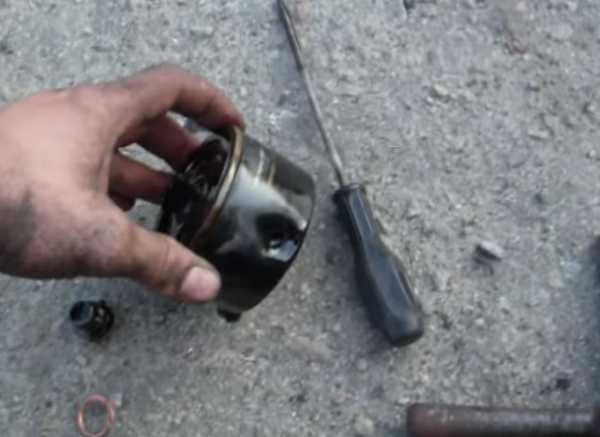

5. Мощная отвертка


Современные масляные фильтры, устанавливаемые на двигатели автомобилей, преимущественно одноразовые. Поэтому после первого использования, они ни на что не годны. Значит, жалеть их нечего.
Отсюда – последний «варварский» способ откручивания масляного фильтра с помощью крепкой и, желательно длинной отвертки с острым жалом и прочной ручкой.
Наставляем жало отвертки к образующей фильтра, как можно ближе к донцу съемной детали. Держа отвертку перпендикулярно к поверхности корпуса, наносим удары по торцу ручки молотком, пока не пробьем верхнюю и противоположную стенки. Жало отвертки должно выйти наружу.
Таким образом, мы создали импровизированный рычаг, к которому достаточно приложить небольшое усилие против часовой стрелки, и фильтр будет легко откручен. Причем, чем длиннее отвертка, тем меньше потребуется сил для отворачивания. Недостаток – тот же, что и в предыдущем случае: требуется много места.
Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2

Замечание в заключении


Как открутить масляный фильтр, если под рукой не оказалось трех первых приспособлений, а для применения двух последних нет места. Следует попробовать использовать наждачную бумагу.
Для этого необходимо надеть перчатки на руки, отрезать соразмерный кусок грубой наждачной бумаги, обхватить ею корпус фильтра и двумя руками попытаться сдвинуть с места фильтр. Обычно это удается, ведь преодолеть-то нужно лишь усилие смятия кольцевой резиновой прокладки для герметизации фильтра и затяжку на резьбе.
Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2

Смотрите видео


sdelaysam-svoimirukami.ru

Съемник масляного фильтра. Как сделать самому. — Радиомастер инфо

Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2

На примере автомобиля «Рено Логан» показано, как изготовить простой и удобный съемник для откручивания масляного фильтра в труднодоступном месте, а также порядок замены масла.

На автомобиле «Рено Логан» масляный фильтр находится на передней части двигателя в углублении, напротив которого расположен генератор.

Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2

Можно конечно поступить простым способом, пробить фильтр сбоку отверткой и открутить. Например, как показано на фото ниже. Но при этом двигатель будет залит маслом, что не всем нравится.

Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2

Можно использовать съемник масляных фильтров от старых моделей автомобилей, у которых доступ к фильтру достаточно свободный. Но для этого в данной модели автомобиля придется снимать защитный кожух выпускных коллекторов.

Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2

Кстати, чтобы на теплом двигателе открутить гайки, удерживающие кожух, их целесообразно немного охладить мокрой тряпкой. Открутится гораздо легче.

Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2

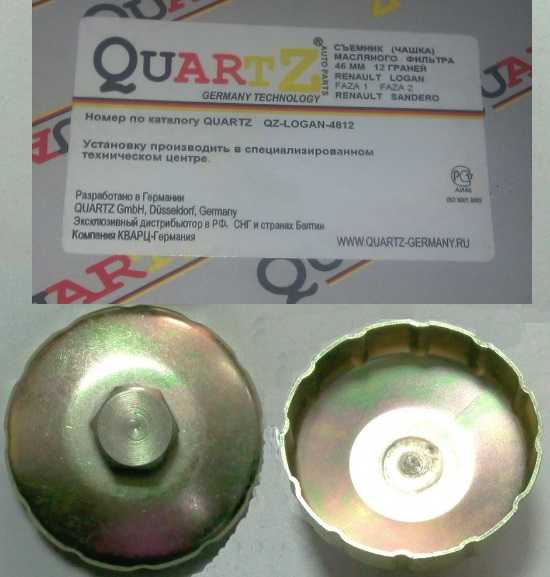

Можно приобрести съемник масляного фильтра подходящей конструкции, но для этого тоже не всегда есть возможность. Один из вариантов выглядит так:

Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2

В упаковке естественно один съемник, просто он показан с двух сторон. Да, и еще, на упаковке ошибка, его диаметр не 46 мм а 76 мм. Об этом указано на многих форумах. Такой съемник жестко привязан к размерам и конструкции фильтра и если они немного отличаются, съемник не подойдет.

Универсальный съемник для фильтров диаметром от 62 до 102 мм по вполне приемлемой цене можно купить здесь. Выглядит он так:

Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2

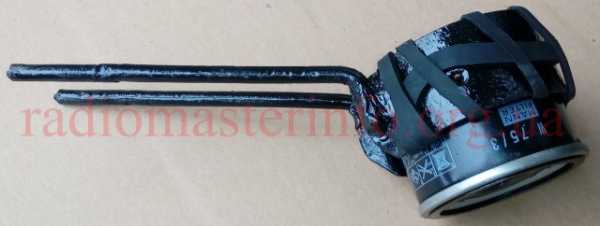

Просмотрев в интернете различные варианты самодельных съемников масляных фильтров, я пришел к идее сделать свою конструкцию. Она не требует дефицитных материалов и достаточно проста в изготовлении. Понадобится металлическая полоска шириной от 20 до 50 мм, длиной около 250 мм и толщиной около 1 мм. Края полоски нужно загнуть и приварить под углом две рукоятки из прутка около 10 мм диаметром и 20 мм длиной. Если нет сварки, можно рукоятки прикрепить винтами, предварительно сделав в прутках прорези ножовкой по металлу или немного расплющить молотком на краях, которые будут крепиться к полоске. Вот и все. Для того, чтобы устранить проскальзывание по корпусу фильтра, полоску следует обмотать резиной, например, от старой камеры. Готовый съемник выглядит так:

Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2

Одевается на фильтр так:

Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2

Пользоваться очень удобно. Фильтр не проворачивается и не царапается. Вот как выглядит в работе.

Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2

Ну и поскольку в статье затронута тема замены масла, приведу информацию для тех, кто сам решил впервые поменять масло на автомобиле «Рено Логан» двигатель К7М.

  1. Масло сливать с прогретого двигателя.
  2. Сливная пробка снизу. В поддоне есть отверстие, поддон снимать не надо. Пробку откручивать квадратом на 8мм. Затянуто очень сильно. Квадрат на 8мм должен быть прочным, иначе перекрутится. Откручивать против часовой стрелки. Сливать масло удобно в старую канистру от масла в которой сбоку прорезано большое отверстие. Канистра на боку. Затем из этой канистры удобно слить отработанное масло в бочку, открутив пробку ее горловины. Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2
  3. Далее сверху открутить заливную крышку и дать время полностью вылиться маслу.Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2
  4. После слива масла под масляный фильтр подложить тряпку и сорвав съемником открутить его руками. Тряпка под фильтром не даст маслу пролиться на двигатель. Мне на СТО меняли так, что ремни были в масле. Это происходит потом, когда пролитое масло разбрызгивается потоком воздуха при движении и работе вентилятора.
  5. Закрутить сливную пробку, хорошо затянуть.
  6. Налить в масляный фильтр масло, смазать резиновую прокладку фильтра этим же маслом и быстро его закрутить на место. Затянуть от руки, но хорошо. Если проскальзывает, то затяните съемником, но осторожно, не перетягивайте. Некоторые специалисты рекомендуют только смазывать резиновую прокладку фильтра, но не заливать масло в фильтр.
  7. Залить в заливную горловину 3 литра масла. Дать постоять несколько минут и проверить уровень щупом. Машина должна быть на ровной горизонтальной площадке. Уровень масла на щупе чуть выше середины между метками. Нельзя заливать выше верхней отметки, может продавить сальники. Если перелили, можно через отверстие масляного щупа убрать лишнее большим шприцом с длинным кембриком плотно надетым на шприц вместо иглы.Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2

Материал статьи продублирован на видео:

radiomasterinfo.org.ua

Съемник масляного фильтра своими руками, наборы, виды ключей

Замену масленого фильтра производят на станциях технического обслуживания автомобилей. Услуга платная. Воспользоваться сервисом рационально, когда автолюбитель имеет свободное время. Если его нет, лучше иметь собственный съёмный механизм. Легко сделать съемник масляного фильтра своими руками.

Изготовить съёмный узел самому интересно и полезно для развития личного технического творчества. И не только. Узел изготавливают из подручных средств, пришедших в непригодность. Здесь усматривается и экономия денег.

Содержание статьи

Неудобства для водителя

Модификации автомобилей имеют индивидуальные принципы крепления масленого фильтра. Общим остается отсутствие пространства вокруг них, поскольку компоновка силовых агрегатов уплотнена настолько, что «подлезть» для свинчивания масляного стакана практически невозможно. К трудностям стоит отнести и прилипание резиновых уплотнений к металлу.

Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2

Исходя из сказанного, делают вывод, что для конкретного двигателя необходим «свой» прибор или универсальный съёмник. Разрабатывая собственную конструкцию необходимо ориентироваться на заводские аналоги съемников масляных фильтров, продающихся в автомагазинах.

Разновидность съёмников

Различные геометрические формы кожухов требуют «своих» индивидуальных средств снятия масляных очистителей в длинной линейке съёмных инструментов.  Их кожухи  изготовлены из прочного металла. Поверхности обработаны специальными покрытиями, не дающими возникновению химических коррозийных реакций. Некоторые стаканы снабжены пластмассовыми накладными элементами, упрощающие автолюбителям, слесарям СТО оперативно отсоединять масляные фильтры от силовых агрегатов.

Промышленность выпускает несколько видов съёмников, активно использующихся в практике. К таким относят:

  • изделия, где главным элементом служит ремень;
  • устройства с цепями;
  • ленточные съемники;
  • изделия со специальными захватами;
  • изделия в виде крабовых клещей и так далее.

Назвать их универсальными можно условно, поскольку использовать для всех модификаций автомобилей не приходиться.

Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2

Ограничение связано с множеством различных компоновок двигателей. Например, съемник масляного фильтра цепной  идеально подходит для одной марки двигателей, но является непригодным для другого автомобиля. Не подходит по диаметру, другим метрическим параметрам. Среда доступности к масленым фильтрам каждой марки автотранспортного средства индивидуальна. Одни имеют хороший подход к узлу, другие — отгорожены установленными деталями, перегородками и так далее.

Делаем съемник своими руками

Попытаемся изготовить собственными руками ременной съемный инструмент. Получим универсальный ключ для отвинчивания масляного фильтра от двигателя.

Для работы понадобится металлическая заготовка с шестью гранями.

Берут металлический кусок под ключ на 17. Отпиливают от заготовки прут длинной 15 см. То есть размер, который лучше всего подходит для демонтажа масляного фильтра от двигателя автомашины. Длину заготовки, иные метрические параметры, адаптируют под личный автомобиль. В этом случае получают универсальный ключ для последующей работы.

Стержневой элемент

Металлическую заготовку закрепляют в слесарных тисках, делают продольный прорез длинной 6 см. Это максимальный параметр. Ширина пропила — 0.5 см. Пропиленную заготовку подвергают наждачной обработке: удаляют заусеницы, нивелируют ненужные заостренные грани. Словом, заготовку превращают в главный элемент съёмника, являющегося стержневым в самодельной конструкции.

Метчиком отмечают точки сквозного сверления на вырезанном участке заготовки. Расстояние между точками должно быть не больше 0,5 см. Нарезают с одной стороны резьбу в проделанных отверстиях с целью дальнейшего укрепления конструктивного съёмного узла.

Используют старый ремень безопасности

Для последующей операции ищут фрагмент использованного автомобильного ремня безопасности, длинной, соответствующей диаметру кожуха масляного очистителя. Оптимальной длиной лоскута считают 50 см. Отрезанные концы оплавляют паяльной лампой, чтобы лоскут не распускался при эксплуатации. Ведь он активный элемент при отделении маслянного насоса от двигателя. Сложенный концами ремень, втискают в пропил. В результате получают зафиксированную петлю. Дырки на ремне не пробивают гвоздем, а прожигают,  поскольку опаленные нитки не будут пушиться во время использования устройства.

Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2

Заключительным моментом в создании своими руками приспособления, предназначенного для снятия с двигателя фильтрующего элемента, будет закрепление петлевого материала в прорези шестигранника. Его кладут на наковальню, сжимают пропиленные стороны ударом молотка. После подгонки сторон устройства усиливают сжатие болтами. Материал, закрепленный между двумя сторонами, фиксируется в нужной для работы позиции.

Снятие масляного фильтра

Самодельный ключ, для снятия фильтрующего моторное масло двигателя элемента, готов к использованию. Изготовленными своими руками приспособлениями удобно и надежно пользоваться.

Алгоритм действий следующий:

  • Петлю накидывают на кожух масляного фильтра;
  • После производят наматывающее действие на шестигранник;
  • В момент полного наматывания фрагмента на шестигранник против часовых стрелок, происходит максимальное удержание кожуха масляного узла. Остается взять ключ на 17, наложить на шестигранный металл, начать отворачивать фильтр.

Их место в гараже и в автомобиле

Дальновидные владельцы личных грузовых и легковых автомобилей имеют набор съемников масляных фильтров. И правильно поступают. В нужный момент пригодятся для конкретного дела. Держат приспособления в гаражах, в специальных отсеках транспортных средств.

Собираясь в дорогу, проверяют, все ли на места. Считают, в комплекте обязательное присутствие съемных устройств. Воспользоваться ими так кстати. Особенно в холодное время года, когда гнать в мороз автомобиль на станцию технического обслуживания не появляется особого желания. Лучше отсоединить очистители в гараже самому.

Личное техническое творчество автолюбителей готово создать своими руками образец изделий, например, самодельный съемник масляного авто фильтра, не уступающих заводским аналогам. В некоторых случаях даже превосходят их.

Видео инструкция

avtotehnar.ru

Различные типы съемников для масляного фильтра своими руками

Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2

Замена топливных и масляных фильтров необходима довольно часто. Топливные очистители меняют примерно каждые 25 тысяч километров пробега, масляные моторные — при каждой смене масла.

Чтобы демонтировать детали, необходимо использовать специальный инструмент — съемник. Многие не приобретают его, так как изделие является узкоспециализированным, подходит только для снятия устройства. А некоторые инструменты — только для демонтажа фильтрующего элемента определенного вида. Чтобы не тратить деньги, можно сделать съемник масляного фильтра своими руками.

Можно подобрать уже готовый инструмент — на рынке предлагается множество товаров различных типов. При выборе важно учитывать конструктивные особенности автомобиля и примерно знать, фильтр какого диаметра необходимо демонтировать.

Типы съемников

Съемники делят на универсальные и предназначенные для фильтров определенного диаметра или вида. Первые, в свою очередь, разделяют на:

  • съемники масляного фильтра типа краб;
  • ременные;
  • цепные;
  • ленточные;
  • серповидные;
  • с двумя регулируемыми захватами.
Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2

Своими руками можно изготовить ременной и цепной съемники масленого фильтра. Изделия рассчитаны на определенный диапазон диаметров — абсолютно универсального приспособления нет. Поэтому при покупке необходимо быть внимательным. Нужно учитывать, что проблема может быть не только в соответствии размеров, но и в доступности фильтра на машине — на каждой марке и модели лучше работать съёмниками тех или иных типов.

Узкоспециализированный съемник, приспособление, предназначенное для масляных устройств одного диаметра, называется «чашка». Профессионалы приобретают наборы таких изделий, так как они самые долговечные и удобные в работе. Но для частного использования лучше покупать универсальные инструменты — работать ими придется не часто. Зато, если поменяется машина, не нужно будет приобретать новое изделие.

Изготавливаем ременной съемник

Для работы понадобятся:


Порядок работы:
  1. Отрезать от шестигранника прут такой длины, чтобы с его помощью было удобно добираться до места установки очистителя масла.
  2. Сделать пропил шириной 5-6 мм и длиной чуть больше ширины ремня вдоль шестигранника, через противоположные углы его сечения.
  3. Снять с полученной заготовки острые грани, заусенцы с помощью наждака.
  4. Сделать отрезок ремня длиной 500 мм. Можно подобрать размер самостоятельно. Чем длиннее взят отрезок, тем универсальнее будет полученный инструмент, но тем неудобнее с ним работать.
  5. Вставить отрезок в прорезь подготовленного шестигранника так, чтобы его середина совпадала с центром шестигранника.
  6. Сделать три равноудаленные друг от друга отметки под сверление. Извлечь ремень.
  7. Сделать три отверстия диаметром 5,5 мм.
  8. С одной из сторон расширить отверстия до 6,5 мм.
  9. В отверстиях диаметром 5,5 мм нарезать резьбу.
  10. Оплавить концы ремня зажигалкой, сложить их вместе и вставить в заготовку так, чтобы они выступали примерно на 10 мм. Должна получиться петля.
  11. Прожечь нагретым гвоздем или стальным прутом отверстия в ремне, поочередно протягивая прут через отверстия шестигранника.
  12. Аккуратно, чтобы не сместить отверстия, положить заготовку на наковальню и зажать ремень в прорези.
  13. Вкрутить в отверстия болты.

Ременной съемник используется следующим образом: петля накидывается на фильтр, после чего наматывается на шестигранник. Когда ремень намотан, на прут накидывается ключ, с помощью которого снимается деталь.

Цепной съемник: когда ременной не подходит

Цепной съемник фильтров делается из велосипедной цепи и отрезка полудюймовой трубы с резьбой на одном конце (можно нарезать самостоятельно). Стенки трубы должны быть целыми, без ржавчины

Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2

В работе понадобятся:

  • заглушка для подобранной трубы, которая подойдет к её резьбе;
  • дрель, сверла по металлу;
  • напильник;
  • сварочный аппарат или «холодная сварка» (не обязательно).
Порядок работы:
  1. В центре заглушки просверлить отверстие диаметром 9 мм и придать ему квадратную форму с помощью напильника. Полученное отверстие должно подходить под концевик ключа-трещотки. Необходимо, чтобы он заходил плотно, без зазоров.
  2. Накрутить заглушку на трубу и сильно затянуть. Идеально, если получится прикрепить деталь сваркой в нескольких точках.
  3. Сделать на трубе разметку под сверление двух отверстий для цепи. Этого будет достаточно, но можно сделать и третье отверстие. Тогда инструмент будет более универсальным, так как станет регулируемым по высоте фильтра.
  4. Продеть сквозь одно из отверстий цепь и накинуть её на фильтры автомобиля, чтобы понять, какой отрезок понадобится. Необходимо выбрать длину так, чтобы в разжатом состоянии съемник легко надевался на фильтр. Слишком длинный отрезок лучше не брать — изделие станет менее удобным в работе, хотя и подойдет для очистителей большего диаметра.
  5. Отрезать необходимый кусок цепи — для этого в установленных местах выдавливаются штифты.
  6. Продеть полученные отрезки через отверстия трубы, соединить их концы, запрессовав штифты звеньев.

Снятие масляного фильтра с помощью изготовленного инструмента происходит следующим образом: на очиститель накидываются петли (если они слишком длинные, можно провернуть трубу против часовой стрелки), в заглушку вставляется ключ-трещотка и с его помощью выполняется демонтаж.

Цепной съемник для масляного фильтра достаточно прост в изготовлении и более надежен, чем ременной. Поэтому, если под рукой есть подходящие материалы, лучше отдать предпочтение инструменту этого типа.

Похожие публикации

motoroilclub.ru

Съемник масляного фильтра — цепной, чаша или краб + как сделать своими руками

Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2

Большая часть водители полностью уверены, что съемник масляного фильтра – это абсолютно бесполезный и ненужный инструмент, который должен быть только у автомобильных слесарей. Другая же часть, уже вероятно столкнулась с проблемой, когда фильтр с помощью рук открутить невозможно. Выбор данного съемника ограничивается только моделью автомобиля, ведь не все фильтра изготавливаются под единый стандарт, поэтому подбирать его следует в соответствии с моделью автомобиля.

Основные виды съемников масляного фильтра

Практически все съемники имеют одно и то же конструктивное сходство – это матовая рукоятка, как правило, изготовленная из пластической массы и хромированное основание. Среди различий можно отметить то, что съемники могут быть универсальными или теми, которые в состоянии открутить только какой-то конкретный размер фильтра, чаще всего, круглой формы.

Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2

Основная масса съемников позволяет демонтировать фильтрующие элементы с двигателей внутреннего сгорания или же корпуса фильтрующих элементов, со сменной вставкой. Исходя из вышеперечисленных особенностей, можно выделить следующие основные виды и типы съемников:



  • Ременный
  • Ленточный
  • Краб
  • Со специальными регулируемыми захватами
  • Цепной
  • Клещевой или серповидный

Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2

Если производить сравнение, то напрашивается вывод, что съемник с регулируемым захватом будет самым лучшим и рациональным. На самом деле, это не так. Дело в том, что такой съемник рассчитан на определенный диапазон размеров, к которому фильтр другого автомобиля попросту не подходит, во-вторых, из-за большого количества регулировочных приспособлений для него, подобраться из-за которых удается не всегда. Ведь подкапотное пространство очень узкое и не всегда позволяет установить на элементы длинные инструменты.

Как пользоваться съемником типа чашка?

Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2

Масляный фильтр в виде «чашки» получил более широкое распространение. Такое название они носят из-за своей формы, которая напоминает самую обыкновенную чашку.

Выбирать такой съемник нужно предельно внимательно. Дело в том, что он изготавливается к конкретному размеру фильтра и, имея разницу хотя бы в пару миллиметров, запросто может стать самым бесполезным инструментом в гараже. Самым грамотным решением будет приобретение набора таких съемников, тогда вы точно не ошибетесь. «Чашки» в таких наборах располагаются в специальном футляре в виде небольшого чемодана, что позволяет повысить удобство хранения и транспортировки.

Многие съемники в виде «чашки» имеют с обратной стороны специальные квадратные отверстия под ключ, или же выпуклость под накидной ключ. Такая особенность конструкции позволяет справиться с демонтажем практически без проблем, прилагая наименьшее усилие на инструмент. Если такое не предусмотрено конструкцией, то водители дорабатывают такие детали самостоятельно. Со многими наборами может идти дополнительный инструмент под чашку.

Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2



Чтобы снять фильтр, необходимо надеть чашку той стороной, с которой на ней расположены грани. Они должны точно соответствовать граням, расположенным на корпусе фильтра, в противном случае, вы рискуете получить проскальзывание, которое не поможет открутить вам фильтр. Такой инструмент довольно долгое время считается самым удобным. Благодаря своим граням, он исключает любое проскальзывание, а его компактные размеры позволяют провести работу внутри любого подкапотного пространства. Однако, чтобы добиться такого результата, нужно подбирать инструмент с высокой точностью по размеру.

Съемник в виде краба

Такой съемник имеет необходимый диапазон настроек под различные размеры масляных фильтров. Он состоит из двух металлических пластин, круглой формы, между которыми заключено 3 зажима с лапками. На рабочей части лапок нанесен шершавый рисунок, чтобы исключить возможность проскальзывания и обеспечить максимальное зацепление с корпусом фильтра. Фиксация и зажим лапок осуществляется специальными регулировочными болтами.

Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2

Вначале, лапки съемника подгоняются под диаметр фильтра, и краб надевается на него. Напоминаем, что для достижения лучшего зацепления, стяните зажимы как можно туже. После этого, установите в квадратный паз устройства специальный ключ и открутите краб вместе с фильтром.

Процесс выворачивания фильтра полностью идентичен откручиванию фильтра при помощи съемника «чашка».

Главным недостатком краба является узкий диапазон регулирования. Это означает, что он имеет ограничения по большому и малому размеру масляных фильтров. Поэтому покупка такого съемника должна в будущем соответствовать размерам применяемых фильтров.

Тем не менее, есть и определенное достоинство съемника – это такая же возможность работы в узких пространствах, которые сильно ограничены элементами подкапотного отсека.

Другие виды съемников фильтра

Цепной вид съемника представляет собой однорядную или двухрядную цепь, которая пропущена в специальный паз и имеет в нем фиксатор. Она растягивается в соответствии с диаметром окружности фильтра, затягивается и фиксируется. Таким образом, из остальной части цепи и фиксатора складывается рукоятка, воздействуя на которую, можно открутить масляный фильтр.

Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2

Ременный съемник обладает схожей конструкцией с цепным. Разница заключается лишь в материале изготовления захватного устройства. Для такого съемника применяется специальный ремень, который затягивается и фиксируется на корпусе фильтра, также образуя специальную рукоять. Благодаря этой рукоятке, можно беспрепятственно открутить масляный фильтр.

Наверное, самым неудачным съемником можно считать ленточный съемник. В его состав входит специальная металлическая лента, которая и обеспечивается захват фильтра. Эта конструкция имеет один серьезный недостаток – слишком малый диапазон регулирования захвата. Разница между максимальным и минимальным диаметром составляет всего лишь 30 миллиметров. Второй недостаток – это слабая фиксация захвата. Многие съемники такой конструкции попросту не могут выкрутить слишком туго затянутый масляный фильтр.

Видео — Как легко открутить любой масляный фильтр

Как изготовить ременный съемник своими руками?

Основанием для будущего съемника будет шестигранник. Подберите его размер в соответствии с вашим предпочтением (подумайте, каким ключом планируете производить откручивание) и отрежьте необходимую длину. Будьте внимательны, слишком большая длина основания будет совсем не эффективной и серьезно ограничит место в подкапотном пространстве.

Возьмите автомобильный ремень безопасности и в соответствии с его шириной сделайте необходимый пропил в торце шестигранника. Вставьте ремень туда, проведите центровку и зафиксируйте при помощи болтов и гаек. Отверстия в ремне следует прожигать, но ни в коем случае не сверлить, иначе со временем, он начнет пушиться и выйдет из своего места.

Конец ремня должен выпирать из шестигранника хотя бы на 10 миллиметров и должен быть обожжен, чтобы исключить возможность его роспуска. Второй конец ремня должен иметь такие же параметры.

После подгона съемника под размер часто используемого масляного фильтра, затяните петлю на конце шестигранника и можете смело использовать новое приспособление.

Как сделать цепной съемник масляного фильтра + Видео

Съемник масляного фильтра своими руками из ремня – Съемник масляного фильтра своими руками. — DRIVE2

Для изготовления и дальнейшего применения цепного съемника, вам понадобится стальная труба дюймового размера, велосипедная цепь и металлическая заглушка, которая легко вкрутиться на резьбу трубы.



В заглушке просверливается отверстие диаметров 9 миллиметров, и с помощью любого треугольного напильника обработайте ее поверхность до тех пор, пока отверстие не станет подходящим для квадратного сечения любой трещотки. Металлическая заглушка до упора накручивается на резьбовой конец трубы и плотно затягивается. Чтобы исключить дальнейшее перемещение, рекомендуется неразъемно закрепить ее при помощи обычной сварки.

Сделайте отверстия в заглушке, в котором будет фиксироваться конец цепи. Поставьте туда цепь и проденьте любую шпильку, которую нужно зафиксировать с двух сторон любым удобным способом. Оденьте цепь на съемник и затяните. Выполните регулировку для заглушки в зажатом состоянии и разжатом. Таким образом, съемник будет иметь два положения: одно дает возможность надеть его на фильтр, а второе – произвести захват и выкрутить фильтрующий элемент.

vipwash.ru

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
