Говоря о том, как сделать прицеп своими руками, следует знать, что это несложно. У каждого хозяина транспортного средства возникает необходимость в перевозке грузов существенных размеров. Багажное отделение для подобной цели не подойдет, лучшим решением является именно прицеп. Если есть немного свободного времени, то не нужно тратить денежные средства на приобретение подобной конструкции.

Материалы, которые будут нужны

Если нет понимания того, как сделать самодельный прицеп, то обязательно следует подготовить чертеж. Составление чертежа прицепа лучше поручить квалифицированным специалистам.Ось для прицепа своими руками: виды, как сделать своими руками

Схема должна соответствовать всем нормам, которые указаны в ГОСТ 37.001.220-80. Если конструкция не будет соответствовать всем требованиям, то не получится зарегистрировать ее и получить разрешение на ее использование. В конечном итоге время и деньги будут потрачены впустую.

Если опыта в изготовлении подобных приспособлений нет, то своими руками рекомендуется изготавливать конструкции весом до 750 кг. Дополнительным преимуществом является то, что для эксплуатации подобных тележек не нужна дополнительная категория водительских прав.

Понадобится подготовить следующие элементы:

  1. Для изготовления каркасной конструкции будет необходима труба квадратной формы. Сечение элемента должно быть минимум 40х40 мм. Если использовать трубу больших размеров, то увеличится общий вес конструкции. Если трубу подходящих размеров найти не получилось, можно использовать швеллер 25х50 мм.
  2. Для изготовления бортов надо будет подготовить металлические листы толщиной более 0,6 мм. Количество листов определяется по составленному чертежу.Ось для прицепа своими руками: виды, как сделать своими руками
  3. Нижнюю часть прицепа можно сделать из следующих материалов: жесть, пластмасса высокой прочности, фанера большой толщины или поликарбонат. Размеры материала определяются исходя из площади днища.
  4. Ходовая часть может быть изготовлена своими руками, однако проще всего взять соответствующую деталь от мотоколяски.
  5. Обязательно следует подготовить колеса подходящих размеров.
  6. Для подвески будут необходимы пружинно-гидравлические амортизаторы. Данные элементы устанавливаются в мотоциклах «Урал».
  7. Приспособление для сцепления прицепа с автомобилем или минитрактором.
  8. Тормозная система.
  9. Электрические устройства: поворотники, фары, стоп-сигналы. Следует помнить и о проводах, которые будут необходимы для того, чтобы подключить вышеописанные приспособления к автомобилю или трактору.
  10. Материал для накрытия тележки. Можно применить брезент или другую прочную ткань, которая не боится влаги.
  11. Элементы для крепежа.
  12. Сварочное устройство

Обязательно стоит помнить о том, что без чертежа определить количество необходимых элементов не получится.Ось для прицепа своими руками: виды, как сделать своими руками

Изготовление главного элемента прицепа

Главной частью любого прицепа является рама. Период службы конструкции можно определить жесткостью рамы. Надежное соединение можно получить путем использования сварки.

Начинать работы нужно с определения подходящей длины и ширины главного элемента. Его размер стоит определять по внешней части каркасной конструкции. Чтобы рассчитать ширину, понадобится к расстоянию между боковыми стенами добавить две толщины стены. Если планируется разместить основание между колесами, то к полученным значениям следует прибавить расстояние между колесами и бортами самодельного прицепа.

Когда габариты будут определены, можно будет примерить каркасную конструкцию. Для этого металлический профиль следует разместить на выровненном основании, соблюдая перпендикулярность деталей каркасной конструкции. Далее все детали нужно скрепить временными зажимами. Таким способом можно будет проверить конфигурацию рамы. Обязательно следует рулеткой измерить расстояние рамы по всем диагоналям в образовавшейся фигуре.Ось для прицепа своими руками: виды, как сделать своими руками Значения длины должны быть идентичными, максимальное расхождение — приблизительно 4-5%.

Прицеп своими руками рекомендуется усиливать ребрами жесткости, так как полученная фигура не слишком устойчива к нагрузкам.

Соединение прицепа с транспортным средством

Если с автомобилем используется и другое прицепное устройство, то для изготавливаемого приспособления нужно будет подобрать шар сцепления идентичных габаритов, для того чтобы исключить появление каких-либо проблем в дальнейшем.

В процессе изготовления конструкции надо помнить о том, что в случае небольшой длины элементов соединения есть возможность получить увеличение скорости реагирования изготавливаемой тележки на маневры автомобиля. Если ведущие колеса переместятся на небольшую величину, самодельная телега незамедлительно повторит маневр. Это часто провоцирует падение вещей, которые в ней находятся. Рекомендуется сооружать прицеп для трактора длиной максимум 2,5 м, а для автомобиля — длиной менее 1,5 м.

Чтобы сделать самодельный прицеп для минитрактора или автомобиля, можно использовать железную трубу квадратной формы.Ось для прицепа своими руками: виды, как сделать своими руками Их будет необходимо 3 шт. Для фиксации деталей следует использовать сварку.

Чтобы увеличить прочность, данный узел нужно будет усилить металлическим уголком.

Перед началом работ по сварке рекомендуется сделать дополнительную примерку.

Далее можно будет приступать к установке цепочки или троса для страховки. Длина элемента должна быть такой, чтобы в процессе движения самодельного прицепа он не цеплялся за дорогу. Чтобы было удобнее перемещать прицеп без культиватора или минитрактора своими руками, в сцепке можно установить складывающиеся колеса небольших размеров.

Установка соединяющей муфты

В процессе монтажа муфты для соединения элементы можно скреплять с помощью сварки. Другой вариант — скрепление деталей болтами. Перед креплением конструкции на раме рекомендуется проверить, совпадают ли пазы желоба по размерам с трубками основания конструкции. Стоит учесть, что ширина паза должна быть меньше ширины трубки минимум на 0,5 см.

Если муфта будет фиксироваться с помощью сварки, то прицеп для трактора сможет получить повышенную жесткость.Ось для прицепа своими руками: виды, как сделать своими руками Для выполнения работ по демонтажу будет необходима газовая горелка. Если муфта будет фиксироваться болтами, прочность будет меньшей. Для подобных работ рекомендуется использовать крепежные элементы минимум 8 класса прочности. Соединение может производиться с помощью двух болтов. Если устанавливать большее количество крепежных элементов, то прочность рамы может снизиться из-за того, что возникает необходимость в проделывании дополнительных отверстий.

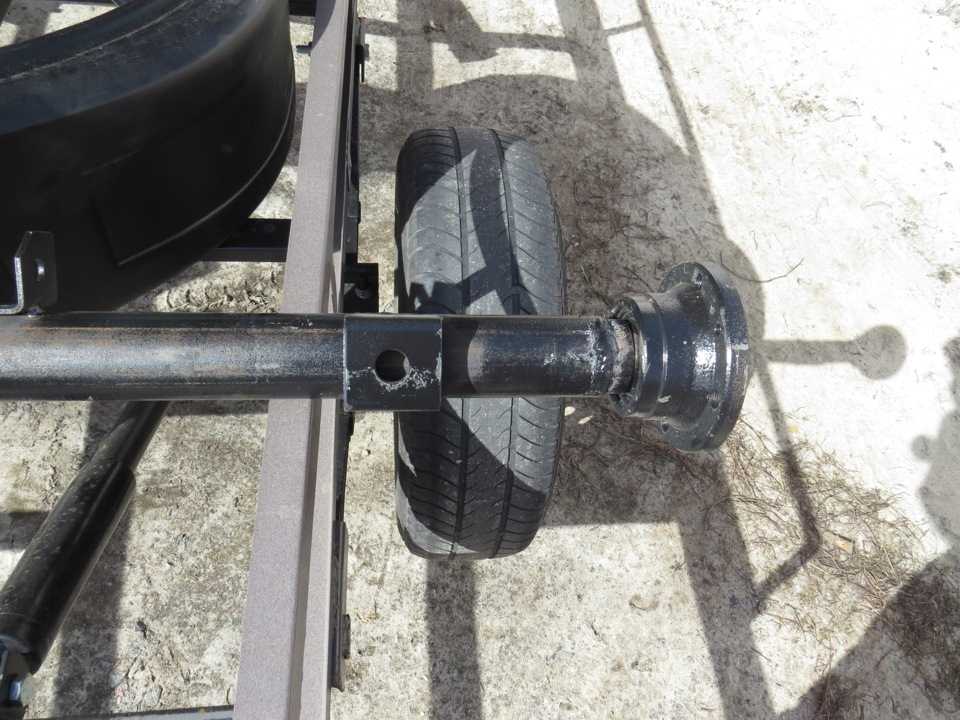

Как сделать ось самодельного прицепа?

Есть определенные правила, которые говорят о том, что длина оси должна составлять 40% от длины тележки. Устанавливать ось следует в задней части конструкции. После определения длины нужно обозначить место, где будет размещаться ось. Устанавливать элемент можно сверху вниз, при этом раму надо будет перевернуть и разместить на ровном основании. Шпиндели должны свисать, чтобы было удобно выполнять необходимые действия. Место, где планируется размещать ось, следует очистить от краски. Далее понадобится измерить расстояние между втулками, разделить полученное значение пополам, после чего сделать отметку на оси с помощью простого карандаша или маркера.Ось для прицепа своими руками: виды, как сделать своими руками

Контрольные замеры следует производить таким образом: размер ширины рамы надо разделить на 2 части, после чего полученное значение надо будет отметить от центральной части оси. На этом этапе следует произвести корректировку положения. После выполнения данного действия можно будет выполнять монтаж всех остальных элементов.

Скрепление деталей выполняется с помощью точечной сварки. Подвеска должна быть пружинно-амортизационной. Данная деталь не обладает повышенной прочностью, однако ход прицепа будет мягким в процессе езды.

Монтаж домкратов для стабилизации и бортов

Домкраты понадобятся для того, чтобы навесные прицепы находились в горизонтальном положении. Оптимальные места их размещения — внутренние углы рамы. В некоторых случаях элементы устанавливают только с одной стороны. Подъемная сила может быть получена за счет монтажа винтового механизма. Подобное устройство можно использовать и в процессе замены какого-либо из колес.

Боковые стенки можно изготовить из деревянных досок, железных заготовок, фанеры или поликарбоната.Ось для прицепа своими руками: виды, как сделать своими руками Выбирать материал следует исходя из предназначения изготавливаемой конструкции. Дерево имеет небольшой вес и удобную форму обработки, в связи с чем чаще всего используются деревянные доски или фанера. На основании следует расположить настил из досок, после чего зафиксировать его болтами. Затем к данной основе болтами прикрепить главную коробку. Чтобы придать жесткость конструкции, в углах короба надо зафиксировать стальные уголки.

Заключение

Самостоятельно изготовленный прицеп для маленького трактора или автомобиля сможет в существенной степени увеличить потенциал использования транспортного средства. На нем можно будет перевезти грузы различных форм и габаритов, при этом не надо будет бояться повредить салон или багажное отделение. Сегодня есть огромное количество различных вариантов прицепов.Ось для прицепа своими руками: виды, как сделать своими руками Технология изготовления, которая была описана выше, позволит реализовать любую конструкцию подобного типа. Помимо рассмотренных узлов и деталей тележку можно оснастить тормозной системой и осветительными устройствами. Однако проведение подобных работ рекомендуется доверить квалифицированным специалистам с опытом работы.

Отзывы и комментарии к статье

Требования к прицепам

Главная / Информация / Фаркоп и прицеп / Требования к прицепам

Параметры, размеры и общие технические требования к прицепам.
ОСТ 37.001. 220-80

Настоящий стандарт распространяется на все типы прицепов, предназначенных для буксировки легковыми автомобилями и микроавтобусами по дорогам общей сети.


1. ПАРАМЕТРЫ И РАЗМЕРЫ ПРИЦЕПА

1.1. Полная конструктивная масса прицепа не должна превышать разрешенной изготовителем тягового автомобиля, не должна быть более снаряженной массы тягового автомобиля и превышать 1800 кг.Ось для прицепа своими руками: виды, как сделать своими руками
1.2. Полная конструктивная масса прицепа, не имеющего тормозов, не должна превышать разрешенной изготовителем тягового автомобиля и не должна быть более половины снаряженной массы тягового автомобиля.
1.3. Вертикальная статическая нагрузка в центре шарового шарнира фаркопа при любом весовом состоянии прицепа должна соответствовать величине, разрешенной изготовителем тягового автомобиля, но не должна быть менее 240 Н (25 кгс) и более 980Н (100 кгс).
1.4. Длина прицепа не должна быть более 1,5 длины основной тягового автомобиля или более 8 м.
1.5. Ширина прицепа не должна превышать ширину основного тягового автомобиля более чем на 200 мм с каждой стороны и не должна быть более 2,3 м.
1.6. Высота прицепа не должна быть более 1,8 ширины колеи прицепа или более 3м.
1.7. Центр тяжести груженого прицепа должен быть расположен таким образом, чтобы отношение высоты центра тяжести к величине колеи колес прицепа составляло не более 0,725.
1.8. Дорожный просвет прицепа не должен быть менее дорожного просвета основного тягового автомобиля.Ось для прицепа своими руками: виды, как сделать своими руками


2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К ПРИЦЕПАМ

2.1. Общие требования
2.1.1. Прицепы должны быть одноосными, допускается применение спаренной оси.
2.1 2 Прицеп с горизонтально расположенным внутренним полом, установленный на горизонтальной поверхности, должен иметь на шину (шины) одной стороны нагрузку не более 55% его полной массы.
2 1.3. Конструкция прицепа должна быть рассчитана на движение в составе автопоезда полной конструктивной массы с максимальной скоростью, разрешенной изготовителями тяговых автомобилей.
2.1.4. Конструкция и размеры дышла (рамы) прицепа должны обеспечивать возможность его отклонения относительно сцепного шара, установленного на автомобиле, на углы, предусмотренные ОСТ 37.001.096-77.
2.1.5. Прицепы должны быть оборудованы двумя несъемными предохранительными цепями (тросами), которые в случае аварийного обрыва (поломки) фаркопа не должны позволять дышлу касаться поверхности дороги, обеспечивая при этом управление прицепом.
2.1.6.Ось для прицепа своими руками: виды, как сделать своими руками Прицепы должны иметь два противооткатных упора, («башмака»).
2.1.7. Прицепы должны иметь места для установки домкрата.
2.1.8. Орган управления стояночной тормозной системой прицепов должен быть съемным и расположен с правой стороны в передней части дышла (рамы).
2.1.9. Прицепы должны быть оборудованы надколесными защитными устройствами (крыльями, брызговиками), если детали кузова не выполняют функции этого устройства.
2.1.10. Материалы, применяемые для изготовления прицепов, должны обладать стойкостью против возгорания воздействия воды, топлива и масел не ниже стойкости материалов деталей и узлов аналогичного назначения основного тягового автомобиля.
2.1.11. Окраска прицепов и контроль внешнего вида покрытия по ГОСТ 7593-80.
2.1.12. Прицеп должен иметь климатическое исполнение по ГОСТ 15150-69, соответствующее климатическому исполнению основного тягового автомобиля, и должен быть рассчитан на условия хранения на открытых площадках.
2.1.13. Срок службы прицепа в соответствии с назначением и условиями эксплуатации регламентируются нормативно-технической документацией, утвержденной в установленном порядке.Ось для прицепа своими руками: виды, как сделать своими руками
2.2. Требования к системам, узлам и агрегатам прицепа
2.2.1. Тормозные системы прицепов должны соответствовать требованиям ОСТ 37.001.016 70.
2.2.2. Замковое устройство для сцепки с тяговым автомобилем должно соответствовать требованиям ОСТ 37.001.096-77.
2.2.3. Электрооборудование прицепа, внешние световые и сигнальные приборы должны соответствовать требованиям ГОСТ 3940-71. ГОСТ 8769-75, ГОСТ 10984-74 и ГОСТ 20961-75.
2.2.4. Прицепы должны иметь кронштейны (или место) для крепления номерного знака по ГОСТ 3207 -77.
2.2.5. Для соединения с электросистемой автомобиля прицеп должен иметь вилку по ГОСТ 9209-76 с соединительным кабелем.
2.2.6. Прицепы должны иметь опорные стойки, обеспечивающие устойчивость прицепа в отцепленном состоянии и не ухудшающие проходимость автопоезда.
При вертикальной статической нагрузке от замкового устройства прицепа более 390 Н (40 кгс) передняя опорная стойка должна быть оборудована механизмом подъема-опускания, обеспечивающим установку замкового устройства в необходимое для сцепки (расцепки) положение.Ось для прицепа своими руками: виды, как сделать своими руками При ручном приводе механизма усилие на рукоятке не должно быть более 118Н (12 кгс).


3. КОМПЛЕКТНОСТЬ ПРИЦЕПА

3.1. Прицепы, оборудованные не унифицированными с основным тяговым автомобилем шинами, должны иметь запасное колесо и устройство для его крепления.
3.2. К прицепам должны прилагаться необходимые инструменты и принадлежности, если комплект инструментов и принадлежностей основного тягового автомобиля недостаточен для обслуживания прицепа.


4. МАРКИРОВКА ПРИЦЕПА

4.1. Прицепы должны иметь заводскую табличку и маркировку по отраслевой нормативно-технической документации.
4.2. Прицепы должны иметь вблизи замкового устройства дополнительную табличку по ГОСТ 12971-67 с указанием полной конструктивной массы прицепа; величины максимальной статической нагрузки на сцепной шар.
