Омыватель фар — виды, конструкция, установка своими руками

Чистота остекления оптики существенно влияет на освещённость дорожного покрытия. Специалисты утверждают, что 20% загрязнение может привести к уменьшению интенсивности светового потока в 1,5-2 раза.

В первую очередь при загрязнении ухудшается качество освещения фар с ксеноновыми лампами. Это связано с тем, что световые лучи белого и синего спектра более подвержены отражению от грязных капель. Любая грязь представляет собой не что иное, как миниатюрную линзу, которая рассеивает свет. Проходя через диффузную поверхность капель грязи, скопившихся на оптике, световой поток преломляется и рассеивается во всех направлениях. Если при загрязнении галогеновой оптики в основном страдаете вы, то засорение ксеноновых фар влияет на всех участников дорожного движения, в том числе и ослепляет встречных водителей. По этой причине все автомобили с ксеноновой оптикой должны оборудоваться омывателями фар.

Виды омывателей фар

В зависимости от принципа очистки остекления омыватели фар бывают двух видов: щёточные (низкого давления) и струйные (высокого давления).Омыватель фар своими руками: Омыватель фар - виды, конструкция, установка своими руками

  • Щёточные омыватели представляют собой специальный механизм, предусмотренный конструкцией, в виде небольших дворников на остеклении фар. При очистке на остекление фар подаётся небольшое количество жидкости, а движущаяся щётка удаляет грязь. Недостатком щёточных очистителей является то, что их можно применять только на фарах со стеклянными рассеивателями. Пластиковая оптика более подвержена механическим повреждением и щётки могут сильно царапать поверхность. Самостоятельно смонтировать и установить щёточное устройство на автомобиль довольно проблематично. В то же время струйный омыватель фар своими руками собрать и установить значительно проще.
  • Струйные омыватели более просты и универсальны. Их можно купить в комплекте и установить на автомобиль своими руками. При этом струйные устройства компактны и удобны в эксплуатации. Принцип работы струйных устройств заключается в том, что для чистки остекления используется кинетическая энергия струи жидкости.Омыватель фар своими руками: Омыватель фар - виды, конструкция, установка своими руками Очищающий эффект зависит от угла наклона струи, давления, объёма распыляемой жидкости и расстояния от форсунки до рассеивателя.

Особенности конструкции струйных омывателей

Конструктивно струйные омыватели фар выполнены по такому же принципу, что и система мойки лобовых стёкол:

  • жидкостной бачок, может быть общим с системой лобового стекла;
  • насос роторного типа с давлением  в пределах  2 кгс/см2 (0,2 МПа)»;
  • форсунки или блок форсунок;
  • соединительные шланги;
  • блок управления;
  • электропроводка с колодкой предохранителей.

Как выбрать омыватель

Выбирая струйный омыватель необходимо предварительно ознакомиться с конструкцией оптики вашего автомобиля. Для конкретной модели фар продаются специальные комплекты. Они отличаются в первую очередь конструкцией форсунок, которые могут устанавливаться или на плоский бампер или на сферическую поверхность. Для внедорожников применяются высокие форсунки.Омыватель фар своими руками: Омыватель фар - виды, конструкция, установка своими руками

Как правило, в стандартную комплектацию омывателей бачок для жидкости не входит. В большинстве случаев используется общий бачок системы лобового стекла.

Вполне возможно, что для вашей модели придётся покупать отдельную ёмкость, если имеющийся на автомобиле бачок не подойдёт. В таком случае следуем заранее выбрать место для монтажа дополнительного бачка. Если свободного места нет, затея с установкой струйного омывателя будет невыполнима.

Установка омывателя фар своими руками

Перед тем как приступить к монтажу устройства, оцените возможность, как включить омыватель фар в конструкцию вашего автомобиля с минимальными затратами. Оптимальным является вариант, когда насос омывателя можно вживить в штатный насос. Однако такое выполнимо не для всех моделей авто. Довольно часто штатный насос устанавливается возле бампера в области крыла. Возможны случаи, когда штатный бачок на совместим с насосом, и необходимо устанавливать дополнительный резервуар для жидкости, а форсунки монтировать непосредственно на бампер.Омыватель фар своими руками: Омыватель фар - виды, конструкция, установка своими руками

Чтобы установить омыватель фар своими руками, сначала нужно снять передний бампер и просверлить отверстие. Если для вас это неприемлемо, то лучше сразу отказаться от этой затеи. Для удобства отверстие на бампере сверлим в несколько приёмов. Сначала делаем небольшой диаметр, а затем рассверливаем его до нужного размера. Форсунки омывателя следует установить симметрично, непосредственно напротив центра блок-фары. Для крепления форсунок предусмотрены специальные крепежи.

После того как смонтированы форсунки и насос омывателя, производим соединение всех компонентов в единую систему с помощью клапанов, трубок и тройников, согласно инструкции, которая идёт в комплекте. Для насоса необходимо подключить питание. Это можно реализовать, запитав его от штатного насоса через дополнительное реле. В таком случае включение омывателя фар будет производиться автоматически вместе с активацией системы лобового стекла. Недостатком такого подключения является повышенный расход жидкости, и многие владельцы задумываются, как отключить омыватель фар от штатной системы.Омыватель фар своими руками: Омыватель фар - виды, конструкция, установка своими руками В таком случае можно установить дополнительную кнопку включения механизма омывателя фар, протянув отдельную проводку в салон автомобиля.

Как включить омыватель фар

Очень часто начинающие автолюбители задают вопрос, как включить омыватель фар, если это устройство предусмотрено штатной конструкцией, а отдельной клавиши для его включения нет. В большинстве современных моделей омыватели фар работают в автоматическом режиме совместно с системой лобового стекла. Однако для активации недостаточно одного нажатия на клавишу включения системы мойки лобового стекла. Чтобы началась чистка фар, необходимо включить свет. Кроме этого, в некоторых моделях устройство включается, не при каждом нажатии клавиши омывателя лобового стекла, а циклично, через 3—5 нажатий.

Отключить омыватель фар — это просто

Во время сильных морозов и при сильном расходе жидкости, который может быть вызван нарушением герметичности системы, омыватель фар рекомендуется отключать. Однако практически не в одном руководстве по эксплуатации автомобиля нет информации о том, как отключить омыватель фар.Омыватель фар своими руками: Омыватель фар - виды, конструкция, установка своими руками

Самый простой способ, вытащить предохранитель питания омывателя фар, если это предусмотрено конструкцией автомобиля. Если на вашей модели такая возможность не предусмотрена, или по каким—либо другим причинам это невозможно, можно просто переключать освещение на габариты при каждом включении системы мойки лобового стекла. В таком режиме омыватель лобового стекла будет работать по штатной схеме, а омыватель фар включаться не будет.

Чтобы омыватели фар всегда исправно работали, необходимо регулярно контролировать чистоту жидкости, клапана и самое главное, форсунок. Периодически рекомендуется промывать бачок и систему для устранения посторонних частиц и отложений. При этом нелишним будет проверять целостность и герметичность шлангов, а также прочность крепления всех элементов. Для профилактики в сухую погоду не забывайте проверять работоспособность системы периодическим включением омывателя фар.

Как сделать и установить омыватель фар своими руками, как правильно включить и ду

Автор Владимир Долженков На чтение 9 мин.Омыватель фар своими руками: Омыватель фар - виды, конструкция, установка своими руками Просмотров 2.4k. Опубликовано

Каждый автовладелец стремится к повышению комфорта и удобства поездок. Однако чистка фар вручную портит приятные впечатления. Сегодня этот процесс можно автоматизировать, установив своими руками омыватель фар, при этом не потребуется больших финансовых затрат и сил для монтажа оборудования.

Содержание

  • 1 Конструкция омывателя фар

    • 1.1 Основные составляющие

    • 1.2 Принцип работы омывателя фар

    • 1.3 Особенности выбора

  • 2 Подробная инструкция по установке своими руками

    • 2.1 Видео: как поставить омыватель фар на Audi A6

  • 3 Как правильно включить и проверить конструкцию

  • 4 Эксплуатация и ремонт

    • 4.1 Почему не работает омыватель — распространённые причины

    • 4.2 Как сделать включение отдельной кнопкой

Конструкция омывателя фар

Сегодня можно подобрать оптимальный вариант системы очистки практически для любой оптики.Омыватель фар своими руками: Омыватель фар - виды, конструкция, установка своими руками Существует два типа омывателей для фар: щёточные и струйные. Первый вариант, несмотря на эффективную работу, отличается сложностью монтажа, поскольку приходится внедрять щёточный механизм возле поверхности стекла фар. Не стоит забывать и о том, что установка оборудования требует дополнительных ресурсов, а это создает лишнюю нагрузку на АКБ, который в самый неподходящий момент может разрядиться. В такой конструкции предполагается подача определённого количества омывающей жидкости, а грязь удаляется при помощи щётки. Не рекомендуется устанавливать такой тип очистителя на фарах, где в качестве защитного элемента используется пластик, поскольку со временем поверхность покроется множеством мелких царапин и помутнеет. В отличие от предыдущего варианта, струйный омыватель подаёт жидкость под высоким давлением и может быть установлен практически для любого типа фар. Такой механизм отличается простотой установки, поскольку в конструкции отсутствует щётка.

Основные составляющие

  1. Насос.Омыватель фар своими руками: Омыватель фар - виды, конструкция, установка своими руками Его функция — обеспечивать подачу жидкости на распылители устройства. Деталь нагнетает давление порядка 0,2 Мпа.
  2. Бачок для омывающей жидкости.
  3. Соединительные трубки. Посредством этого элемента на форсунки поступает жидкость из бачка.
  4. Форсунки и крепёжные элементы. Возможны два варианта: телескопические и стационарные.

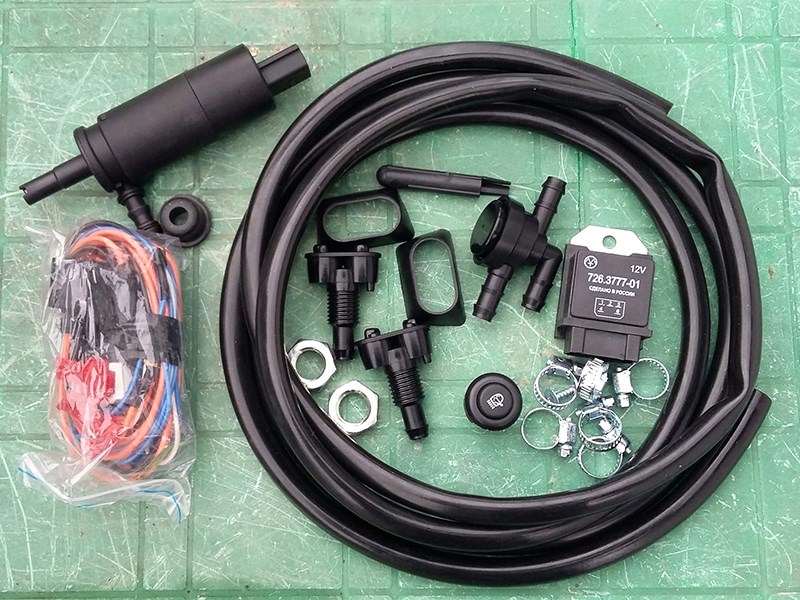

Комплект омывателя фар включает все необходимые элементы для монтажа системы в соответствии с прилагаемой инструкцией

Помимо перечисленных элементов для сборки устройства используется колодка с предохранителями и провода, которыми производят соединение с электропроводкой автомобиля, а также контролируется работа омывателя. В зависимости от марки машины конструкция может иметь различия по комплектации в сравнении со стандартным набором. Зависит это от установленной оптики и конструкции бампера. В то же время подобрать нужный вариант не составит особого труда. Для самостоятельного монтажа системы помимо перечисленных элементов потребуется:

  • термоусадочная трубка;
  • набор отвёрток;
  • нож;
  • пластиковые стяжки.Омыватель фар своими руками: Омыватель фар - виды, конструкция, установка своими руками

Принцип работы омывателя фар

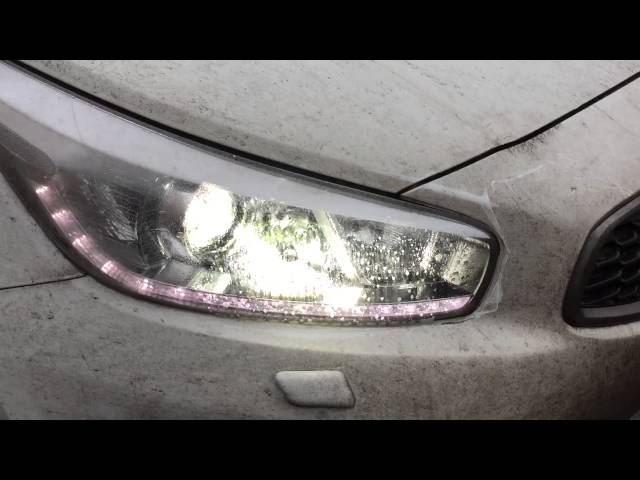

Работа устройства проста. Механизм распыления (форсунки) жидкости устанавливается на переднем бампере и может быть как фиксированным, так и выдвигающимся. Омывающая жидкость на распылители подаётся из бачка для омывателя лобового стекла, но могут использоваться и отдельные ёмкости. Посредством трубок жидкость поступает на форсунки и распыляется на стекла фар под высоким давлением. Если установлены выдвигающиеся омыватели, то по окончании работы они становятся на место.

Особенности выбора

Чтобы правильно выбрать комплект омывателя, прежде всего, нужно учесть конструктивные особенности верхней части бампера и стекла оптики. Фароомыватели отличаются по типу форсунок:

  • для плоского бампера;
  • для сферического бампера;
  • для внедорожников.

Приобрести устройство можно как для определённой модели автомобиля, так и универсальный комплект. Последний вариант предпочтительнее, если подходить к выбору с практической и экономической стороны.Омыватель фар своими руками: Омыватель фар - виды, конструкция, установка своими руками

Форсунки для омывателя выбирают с учетом конструкции бампера и стекла фар. Только в этом случае можно рассчитывать на правильную работу системы

Подробная инструкция по установке своими руками

Омыватель фар может быть установлен на любой автомобиль. Прежде всего, нужно приобрести все комплектующие, которые соответствуют конкретной марке, а также сочетаются с общим дизайном. Стоит учесть, что есть комплекты, в которые входит накладка форсунки, которая избавит от необходимости сверления бампера. Обусловлено это тем, что все коммуникации монтируются на неё. Плюс ко всему в комплект должна входить инструкция по установке, бачок (может не входить), насос, трубки, реле. Когда все необходимое подготовлено, можно приступать к монтажу.

  1. Независимо от выбранного набора, работу начинают с исследования бачка омывателя лобового стекла на предмет врезки дополнительной трубки. Если по каким-то причинам это невозможно, то ищем место под установку дополнительного бачка, который идёт в комплекте с устройством.Омыватель фар своими руками: Омыватель фар - виды, конструкция, установка своими руками
    Важно знать, что бачок желательно располагать вдали от элементов, которые подвержены нагреванию.
  2. Следующим моментом является поиск места под установку форсунок. Идеальным вариантом считается монтаж напротив центра фары. Для его вычисления достаточно присмотреться к рассеивателю: оптический центр имеет обозначение в виде круга.
  3. Определившись с местом под распылитель, на бампере сверлим отверстие. Начинать нужно с малого диаметра, постепенно увеличивая его до соответствующего размера. Процедуру выполняют аккуратно и с внешней стороны, чтобы избежать поднятия краски.
  4. Производим крепление форсунок. Для наилучшего сочетания с кузовом заранее подбирают оптимальный вариант.
  5. Приступаем к установке бачка и насоса. Процесс монтажа может несколько отличаться, что зависит от конкретного комплекта.
  6. Проводим коммуникации. Необходимо выбирать кратчайшее расстояние.
  7. Осталось подключиться к электрике: насос соединяем с общей электросхемой, а управление выводим на отдельную кнопку.Омыватель фар своими руками: Омыватель фар - виды, конструкция, установка своими руками Можно подключить и к омывателю стёкол. На каком варианте остановиться, каждый выбирает сам. Если рассмотреть установку отдельной кнопки, то возникнут дополнительные хлопоты по подбору места, подключению. При монтаже на штатный омыватель, увеличивается расход жидкости.

Видео: как поставить омыватель фар на Audi A6

Как правильно включить и проверить конструкцию

Оптимальным местом монтажа модуля управления считается блок зажигания и колонка сигнализации, но могут быть и другие варианты. В этом случае провод белого цвета соединяют с плюсовым контактом габаритного фонаря. Затем красный провод соединяют с источником напряжения через предохранитель. Красный и чёрный провода, которые идут из одного пучка с белым, подключают к «+» и «-» омывателя. Оставшийся синий провод соединяют с плюсовым контактом подсветки прикуривателя либо с контактом, отвечающим за отключение габаритов.Омыватель фар своими руками: Омыватель фар - виды, конструкция, установка своими руками После того как конструкция собрана, нужно её протестировать. Для этого наливаем в бачок омывающую жидкость либо чистую воду и оцениваем, работают ли форсунки и как происходит распыление.

Эксплуатация и ремонт

Эксплуатация рассматриваемого устройства будет зависеть как от самого оборудования, так и от варианта монтажа. Если омыватель совмещён с кнопкой стеклоочистителей, то жидкость будет расходоваться быстрее и для её подачи под высоким давлением потребуются часто наполнять бачок. Чтобы уменьшить расход, устройство подключают на отдельную кнопку, которую располагают в удобном месте. Работа системы от отдельной кнопки оправдывает себя, особенно в зимнее время, что позволяет избегать выхода из строя устройства. Правильная эксплуатация омывателя фар предполагает периодическое пользование системой. Это не только предотвратит загрязнение распылителей, но и увеличит срок службы прибора.

Зимой форсунки омывателя забиваются грязью и замерзают, что препятствует нормальной работеустройства.Омыватель фар своими руками: Омыватель фар - виды, конструкция, установка своими руками Поэтому необходима периодическая чистка элемента

Стоит сказать пару слов об эксплуатации в зимний период. Некоторые автовладельцы, чтобы избежать поломок омывателя, на зиму вынимают предохранители по цепи питания. Поскольку при отрицательных температурах форсунки загрязняются и замерзают, то это приводит к сложностям их использования, если не выполнять чистку. Например, выдвигающиеся омыватели попросту примерзают к бамперу, что приводит к поломке насоса.

Почему не работает омыватель — распространённые причины

Чтобы предотвратить выход омывателя из строя, требуется регулярное пользование системой. В тех случаях, когда нет необходимости в использовании устройства, требуется время от времени его задействовать, хотя бы раз в неделю, что исключит нарушение работоспособности. Если было обнаружено, что система хоть и работает, но на своё место не возвращается после очистки фар, не стоит прибегать к кардинальным мерам и тут же производить замену. Можно попытаться устранить неисправность своими руками.Омыватель фар своими руками: Омыватель фар - виды, конструкция, установка своими руками Причиной, по которой омыватель не возвращается на место, как правило, является грязь внутри механизма. Бывают случаи, что работоспособность можно восстановить, применив проникающую жидкость по типу WD-40, которой смазывают полозья и помогают им стать на место. Но не всегда такой вариант помогает. В этом случае можно прибегнуть к другому способу починки устройства.

Через некоторое время эксплуатации омывателя фар, может появиться течь из насоса, что требует устранения неисправности

Процедура проста и эффективна. Для этого нужно выехать на трассу и разогнать авто до 100 км/ч, включив несколько раз омыватель. Часто такой приём помогает «реанимировать» прибор благодаря силе от встречного потока воздуха. Он считается более предпочтительным, чем попытки установить форсунки на место руками, ведь лишняя сила прилагаться не будет. Ну а в целом, чтобы устройство работало бесперебойно, необходимо его постоянное использование. При эксплуатации системы из стыка корпуса может появляться течь. Чтобы устранить неисправность, потребуется снять бампер, для чего отсоединяют шланги устройства, затем слить жидкость из бачка, отсоединить омыватель от бампера.Омыватель фар своими руками: Омыватель фар - виды, конструкция, установка своими руками При помощи кусачек следует раздвинуть две части насоса — переднюю и заднюю, что позволит разъединить половинки корпуса.

Конструкция омывателя проста: двигателем в поршень нагнетается давление, он выдвигается и открывает клапан распылителя, в результате чего жидкость подаётся на фару. В исходное положение поршень возвращается пружиной. Со временем нарушается герметичность между цилиндром и корпусом из-за смещения резинового уплотнителя, что связано с постоянными вибрациями. Ситуацию можно исправить, установив кольцо на место и зафиксировав его, например герметиком. После проведения процедуры корпус собирается и стягивается при помощи хомута.

Как сделать включение отдельной кнопкой

По обозначенным причинам многие водители проявляют интерес к включению омывателя фар отдельной кнопкой. Выбор самой детали вопросов вызывать не должен.

Для включения омывателя фар можно выбрать практически любой вариант кнопки, которых на сегодняшний день предлагается большое разнообразие

Рассмотрим монтаж кнопки на примере Hyundai Santa Fe.Омыватель фар своими руками: Омыватель фар - виды, конструкция, установка своими руками

Понадобятся следующие инструменты и материалы:

  • лопатки для снятия панели;
  • провода;
  • трубка для провода;
  • изолента;
  • нож, отвёртка, кусачки.
Активацию омывателя фар можно вывести на отдельную кнопку, выбрав под себя оптимальное место ее расположения

Работу производим в следующей последовательности:

  1. Начинаем со снятия боковой и нижней панели. Крепятся они четырьмя винтами и клипсами. После снятия откроется доступ к колодке.
  2. Снимаем обшивку рулевого колеса. Крепление выполнено тремя винтами. Аналогично при помощи лопатки снимаем деталь с клипс. На этой обшивке и будет устанавливаться кнопка. Место на самом деле может быть выбрано любое, лишь бы было удобно управлять системой.
  3. Делаем отверстие по размеру кнопки и крепим её.
  4. Соединяем провода на кнопке и протягиваем их колодке.
  5. Выполняем соединение проводов с колодкой: ищем жёлтый провод, который отвечает за омыватель фар и располагается посередине колодки (второй сверху).Омыватель фар своими руками: Омыватель фар - виды, конструкция, установка своими руками В разрыв этого провода и нужно подключить кнопку. После соединения необходимо тщательно выполнить изоляцию.
  6. Производим проверку и собираем все в обратной последовательности.

Чтобы установить омыватель фар на автомобиль, необязательно обращаться в автосервис и платить деньги. Достаточно приобрести необходимые детали, ознакомиться со схемой подключения, определить место установки бачка и кнопки и произвести монтаж. Сам процесс не отличается сложностью и под силу даже начинающему водителю.
