Насос вд своими руками: Насос высокого давления своими руками

насос для заправки РСР пневматики

Niki_Snake 03.04.2004 — 16:23

Человеки! Бьюсь уже не один месяц над изготовлением насоса высокого давления для зарядки своей РСР-22, не очень это удобно каждый раз обращатьсь к знакомым для зарядки баллона… столько всего было испробованно, но правильного решения я так пока и не нашёл… Один насос у меня разорвало… Бог помиловал и меня не задело, второй на выходе давал не больше 90 атмосфер из требуемых 250, третий находится в стадии изготовления. Вот я и хотел бы услышать мудрые мысли и советы по этому поводу…

Мыкола 04.04.2004 — 10:56

Только вчера испытал насос ,сделаный по схеме предложенной KIA на сайте Демьяна.Характеристики я туда отправил,но повторюсь:ф1й ступени 22мм,ход поршня-62мм,4х ступенчатый.При закачке баллона усилие на рычаге возрастает примерно раза в 2.Хотя это чисто субьективные ощущения.Двигателя еще нет,крутил рычагом с плечом гдето 350мм.Вес примерно 10г.Если надо пришлю фото.

Niki_Snake 04.04.2004 — 20:55

Фото — это круто, а если не в тягость выложить парочку чертежей, то это вообще — высь! На счет четырёх ступенй там как? И какая передача в редукторе? Можешь организовать ссылочку какую-нибудь на эту тему?

Niki_Snake 05.04.2004 — 15:06

Я вот тут наколякол в попыхах то, что является моим рабочим вариантом на сегодняшний день да только не могу никак вставить эту беду… В общем характеристики такие: насос двухступенчатый, механизм размещён на ложе т.е. камеры насосов штатив и рычаг, действуют насосы поочерёдно, при движении рычага вниз, насос с большим объёмом нагнетает воздух в камеру насоса с меньшим объёмом, при этом открываются их клапаны, при движении вверх закрываются клапаны между насосами и открывается пружинный клапан камеры с меньшим объёмом за счёт повторного сжатия воздуха поршнем малого насоса. .. Буду пытаться вывести схему… 😀

Мыкола 06.04.2004 — 20:11

Я понимаю что фото круто,нет и небыло.Идеи воплощались сразу в металл.
Устройство:2 паралельных цилиндра ф22мм и ф10мм,штоки поршней ф16мм и ф8мм образуют 2 и 4 рабочие цилиндры.После каждого рабочего цилиндра клапан.Два клапана в поршнях. 2 и 3 цилиндры соединены трубкой.Впускной клапан открывается принудительно.Штоки поршней жестко соединены и через промежуточную тягу соединены с шатуном.Манометр,спускной клапан,гнездо подсоединения объединены в один блок.Все это размещено на панели 425мм на 250мм.

Мыкола 08.04.2004 — 18:38

Набросал эскизик.Для уменьшения габаритов компоновка тяг и кривошипа другая.

Niki_Snake 08.04.2004 — 18:43

Хотелось бы взглянуть, когда вставишь?..

Мыкола 08.04.2004 — 20:22

Не могу вставить,выскакивает ошибка 12 или 16.Раньше проблемм не было.Перепробовал все форматы.

Niki_Snake 09.04.2004 — 20:24

Сегодня гулял по рынку, видел кислородные баллоны не больших форматов, да только вот под ствол вешать габариты всёж не позволяют, думаю вот если его вместо приклада примострячить, то… не плохо было бы… Хотя ещё думаю стоит ли заменять действующий из нержавейки, он и полегче и поменьше, хоть и самодельный…

Мыкола 10.04.2004 — 11:17

Отправил эскиз на мыло.Подтверди получение.

Niki_Snake 10.04.2004 — 18:55

Получение подтверждаю… В принципе как я и предпологал, просто, но сердито…

Niki_Snake 10.04.2004 — 20:27

Внимательно просмотрел: Дас ист гут! Хорошая компоновка, довольно простые детали, а главное — четырёхкратное уменьшение усилия для создания необходимого давления!
У меня вопрос как ты делал канавки для герметизирующих колец на внутренней поверхности направляющих для штоков поршней? Все клапаны самодельные?
По вопросам пока всё:
Опиши пожалуйста процесс вставки рисунков, ты же вроде такие вещи раньше творил, я или совсем чайник, или только на 50%, но это до меня никак не доходит. .. 😞 😊 😊 😊 😊

IV 11.04.2004 — 08:13

Хотелось бы всетаки узреть хоть какието рисунки, т.к. на airtuning картинка у меня почемуто не грузится. Если есть проблемы со вставкой, можете выслать на мыло мне [email protected] , я поставлю сюда, мне это удавалось без проблем до сих пор.
С уважением IV.

Niki_Snake 11.04.2004 — 21:08

Или глюки сервера, или чё, но я по указанному адресу письмо никак не могу отправить… Точно такой? Наверное почта глючит… Мыкола попробуй ты… 😉

IV 12.04.2004 — 09:07

Прошу прощения, букву таки перепутал.
[email protected]
В предыдущем тоже исправлю.

IV 12.04.2004 — 15:02

Схемы получил, конструкция действительно из серии дешево и сердито.

IV 12.04.2004 — 15:29

Теперь несколько вопросов по ходу дела. Решил, что и себе надо такое сотворить — простая вещь.
Поэтому:
Диаметры поршней считались, или как?
Рисунки предполагают несколько разные фазы работы цилиндров в первом и втором случае, какой из них был осуществлен на практике, каковы усилия на тяге поршней ориентировочно (типа тяжело или не очень), размеры плеч рычага?
Насколько греется при работе?
Водоулавливатель надо, помоему , добавить.
Можно кстати и фото добавить, если есть.
Остальное по мере осмысления, тут есть над чем серьезно подумать .
Да, и мои поздравления по поводу реально работающей конструкции.

Мыкола 12.04.2004 — 20:19

Пытался вставить эскиз 2 дня.Выскакивают ошибки 12,16.По поводу работы насоса:делал примерный расчет по усилию сжатия.Распределил,чтобы усилия были примерно равны при прямом и обратном ходах поршней. Поршня движутся одновременно,потому что штоки соединены жестко соединительной планкой. Планка через промежуточные 2 тяги соединена с шатуном.Ход поршней 62мм.Крутить легко даже в конечной фазе.Насос не греется.Меньший цилиндр выточен из латунного прутка ф40мм с ребрами для охлаждения.Клапана в этом цилиндре тоже выточени в стенке,которая составляет 15мм.К большему цилиндру корпус клапана приварен.Цилиндры закрыты пробками.В 1 ступени в пробке-впускной клапан.Во 2 и 4 ступенях через пробки проходят штоки.Канавки под кольца делал расточным резцом,сделанным по размерам колец.Пробки латунные.На пробке 1 ступени слева,если смотреть на эскиз, сделана резьба для присоединения фильтра.Фильтр есть,нет переходных соединительных деталей.Руки не дошли.Если удастся пришлю фото,цифровик есть.Усилие на тяге,идущей к шатуну, по моим прикидкам,неболее 30кг.Рычаг примерно 350мм.Точно не иогу сказать,я дома,насос на работе.

Niki_Snake 13.04.2004 — 17:19

Со своей стороны хочу сказать, что рычаг используется со следующими параметрами плечь: 1. 153мм, 2. 670мм, изготовлен из стального угатка ?2, в месте крепления приварен подшипник в оправе, ход поршней 73мм, крепление к рычагу — шарнирное, как и к поршням, внутренний диаметр первой камеры = 20мм, второй = 8мм. Поршни изготовленны из латунного бруска, для улучшения теплопоглащающих характеристик в них по внешнему диаметру высверленны отверстия на оддинаковую глубину, с сохранением общей поршневой оси. При работе насоса камеры нагреваются приметно до 40-50 градусов, это, по опыту эксплуатации, существенно не увеличивает износ деталей, но кольца на поршняд приходится менять примерно раз в 6-7 зарядок, можно и подольше попользоваться, но колец резиновых имею в избытке, поэтому не экономлю… Нагрузка становится более- мение ощутимой когда стрелка манометра переваливает за 105 атмосфет до 250 атмосфер приходится качать с довольно большим усилием, но сжатие воздуха в малой камере происходит при движении рычага вверх что существенно облегчает усилия эксплуататора… Сами прикиньте, или вставать и прыгать на рычаге чтоб забить последние атмосфеты, или поднимать ввех этиже килограммы, я пока не надорвался. .. Фильтрующий элемент имеется, устройство следующее: первой стадией является мелкая латунная сетка (для окон), вызезанные шайбы (10 штук) складываются вместе и помещаются между штуцером и корпусом фильтра (стальная труба внешн диаметр — 30мм, внутренний 24мм), вторая стадия — стальные шарики ( диаметры разные от 8мм до 3, просто купил всю баночку на базаре с шариками от подшипников, да и засыпал их туда, особо не разбираясь, между вторым штуцером и корпусом так же помещаются прокладки (10шт.) из латунной сетки. Имеется ответрстие для стравки воды, при использовании фильтра оно глушится винтом М9. Чистку производить довольно просто, просто откручивается штуцер, какой без разници, извлекаются прокладки из сетки продуваются деном, при необходимости промываются в растворителе или ацетоне, затем вытряхиваются шарики, советую их без необходимости промачивать в названных химикатах, так же с помощью фена сушатся, и конструкция собирается вновь… Макс. давление зависит от силовых характеристик пользователя…

Мыкола 13.04.2004 — 18:30

По поводу фильтра.Корпус фильтра от какой-то системы фильтрации масла,прозрачный.Внутри к выходному отверстию присоединен толстостенный стакан из пористого металла.Весь остальной объем должен занимать силикогель.Не сделан крепеж,который должен представлять трубку,выгнутую так чтобы фильтр не мешал при работе.

Niki_Snake 14.04.2004 — 19:45

IV, ты не против если я тебе на днях пришлю зарисовку фильтра? Хотел тут цифровик получить на денёк чтоб беду эту запечатлеть… ага не тут-то было, никто не доверяет дорогую электронику грубым рукам моим, боятся, что испорчу… Ребята, а давайте вкратце о том, что собственно мы заряжаем сжатым воздухом… Понимаю конечно, ещё порядком не обсудили главную тему, но всёж хочется поговорить и о тех штуковинах, ради которых мы убиваем столько времени, тратим столько сил и нервов…
Коротко: Ствол я использовал от ИЖ-22, резервуар — стальная труба от велосипедного насоса( стенка 1,5мм, внешний диаметр 20мм, длинна 370мм) на которую набита ещё одна ( скорее всего водопроводная, но толстостеная 2,5мм ), УСМ — позаимствован отсюда http://www. chambersgunsmakers.com/, с редуктором повезло вырыл в гараже почти готовый, уст-во описывать долго как-нибудь нарисую скину, затвор совмещён с мешанизмом взведения ударника так что два раза дёргать не приходится. Вот краткое техническое описание моей «ДУРЫ» 😊

Мыкола 16.04.2004 — 19:42

Сделал фото компрессора. Справа от компрессора стоит фильтр,который надо бы подсоединить,Несколько деталей рядом с шатуном являются пневмопатронами,для которых все это делалось.Теперь собираюсь делать переходник для зарядки многоразовых баллонов для макарова.Ну и вроде бы двигатель надо присобачить.Все-таки прогресс!!!

assa 16.04.2004 — 20:46

Какие расчетные производительность и давление? Как часто надо делать регламент (замена прокладок), как организована смазка, тип масла, какой двигатель планируется поставить (обороты, момент, мощность)?
Пневмопатроны тоже самодельные, и если да, можно ли глянуть эскиз?

——————
Алексей, Москва

Niki_Snake 16.04.2004 — 20:55

Компактно… А больше фоток нет?

IV 16.04.2004 — 22:00

2 Niki Snake
Фото высылай, поставлю. А вот твоя составная труба мне чесно говоря не внушает.Опрессовку сделай обязательно.
Как ты ее глушить с торцов собираешся? А вообще неужели у вас достать кусок нержавеющей трубы безшовной нельзя? Пройдись по пунктам приема цветмета, можно договориться.

Мыкола 17.04.2004 — 09:18

Расчеты делал элементарные:давление в цилиндре и усилие в конечной фазе сжатия.Есть двигатель совмещенный с редуктором,снятый с какой-то автоматической линии 250вт,на выходе 230об.Думаю поставить его,уменьшив обороты в 2 раза.Смазывал силиконовой смазкой из балончика.Когда менять прокладки,еще незнаю.Эскиз пневмопатронов вышлю.

Niki_Snake 17.04.2004 — 16:06

For IV:да еслиб фото было… зарисовочку…
Составная труба пугает? А зря, в общей сложности стенка равна 4мм, заглушки- выточенны из бронзового прутка обваренны по шву графитовой сваркой, в торцевой заглушке находится зарядный клапан. Опресовку я уже производил, водой при давлении 370атм., можно было ещё но хода винта не хватило…
На счёт нержавейки положение сложное действит-но, но по пунктам наверное стоит прогуляться… В общем резервуар выдержит, плоховато только, что объём маловат…

Niki_Snake 17.04.2004 — 16:24

For Мыкола: хотелось бы посоветовать на выход родного редуктора установить устройство под названием ручная дрель! Патронник снять, а рабочий вал дрели присобачить к валу редуктора. Нагрузки выдерживает большие вот только если 230 оборотов на выходе родного редуктора на выходе дрели будет от 3-7 раз меньше в завис-ти от самой дрели… Но этот способ проверенный! И себя оправдал. Хотя при трёх кратном редуцировании получается 76 оборотов, а при семикратном 33, я думаю, что лучше последнее т.к. тогда на износ насосу ни при каких обстоят-вах работать не придется, нагрев меньше, износ уплотнений… Но это я лишь предлагаю, решать тебе… 😊

Мыкола 17.04.2004 — 19:30

Так проблемм с редукторами у меня не наблюдается.В крайнем случае сделаю какой нужно.Вообще-то считаю самым лучшим планетарный.При минимальных размерах малые потери на трение и большое передаточное отношение.Делать только пока некогда.Есть еще один движок с редуктором.Оборотов 60 в минуту.Но у него мощность 180вт.Может не хватить.

IV 18.04.2004 — 12:22

2 Мыкола.
А эскиз пневмопатрона куда будеш выкладывать? А то и у меня желание есть глянуть, в свое время прорабатывал этот вопрос, нарисовал несколько вариантов, но вот по простоте изготовления меня не устроило. Думаю, что все равно вернусь к этой теме.

Мыкола 18.04.2004 — 09:54

Нацарапал эскиз пневмопатрона.Извините,что левой ногой.Сами торопили.По материалам:все сделано,кроме пробки и пружины,из нержавейки.Центрирующая шайба латунная.Помощности:при давлении 110атм соответствует 48 Диане.При больших не испытывал,небыло насоса.Между корпусом и пробкой ставил резиновую или фторопластовую прокладку.Разници не заметил.

Мыкола 18.04.2004 — 15:23

Может,просто открыть новую тему по пневмопатронам?

Niki_Snake 18.04.2004 — 15:50

Чё ребята, на тему насосов мы уже наговорилися получается? Жаль конечно… Но если новую тему откроете, скажите где, я тоже хотел бы послушать… Хотя насосная тема на мой взгляд ещё не исчерпанна… А где же обсуждения перспектив, где многоступенчатые модификации, где теория по модернизации? Ну не знаю, не знаю… 😞

Мыкола 18.04.2004 — 19:11

Я имел ввиду выделить тему пневмопатронов в отдельную.Может быть кому-то еще интересно.А здесь ее не видно. 😀

IV 18.04.2004 — 21:48

Насчет пневмопатронов, я тоже за отдельную тему. Можно разместить в РСР, там оно и по месту и вниз не так быстро уплывет (тем меньше).

Мыкола 20.04.2004 — 18:34

Открывай.Заодно выложи парочку своих эскизов.Интересную схему можно и в жизнь воплотить.

Niki_Snake 20.04.2004 — 20:08

Господа! Если ещё есть желание помозговать над насосами, то вот информация к размышлению, мне её АлДан преслал т.е это было письмо, но вот часть, которую мне бы хотелось обсудить с вами:
«По тем схемам, что вы обсуждаете. Схема ручного насоса проста и легко изготавливается. Единственный недостаток габариты. Схема механического насоса теоретически тоже вполне работоспособна, только я ее бы немного изменил.
При движении поршней влево воздух из первой ступени перегоняется во вторую и на это надо усилие 8кгс. Также воздух перегоняется из третьей ступени в четвертую и на это надо 10кгс. В сумме 18кгс.
При движении поршней вправо воздух из второй ступени перегоняется в третью 8,5кгс, и из четвертой в баллон 75кгс при 250атм. В сумме 83,5кгс Явный дисбаланс.
Для начала я бы сделал площадь второй ступени как и третьей это позволит перегонять воздух из второй ступени в третью практически без усилий. Таким образом мы снизим нагрузку при движении вправо на 8,5кгс. Второе надо увеличить площадь первой ступени приблизительно вдвое, так чтобы усилия при движении влево и вправо были приблизительно одинаковы. Это позволит или увеличить производительность или снизить мощность при одновременном снижении нагрева и скорости перемешения, что облегчит в свою очередь работу уплотнения.
В общем успехов вам.» Что же можно сделать в идеале? Критика довольно обоснованная, правда всё может решится мощьным редуктором и жестким креплением, но всёж можно уменьшить коофициент редуцирования или уменьшить примерно в половину мощьность двигателя…
😉

assa 20.04.2004 — 20:43

А еще равномернее момент двигателя/редуктора будет, если сдвинуть фазу между первой и второй парой циллиндров на 90 градусов.

——————
Алексей, Москва

Мыкола 20.04.2004 — 20:55

При работе вручную усилия как в одну так и в другую стороны одинаковы.Накачивал до 230атм.Сегодня начал работы с двигателем.Если все пройдет успешно,то к субботе будет результат.Была мысль сначала сделать по такому принципу ручной 2х ступенчатый.Давиш вниз-1я ступень,тянеш вверх-2я.Сверху клапан и гнездо для шланга.

Мыкола 24.04.2004 — 20:26

В пятницу наконец-то присоединил двигатель к насосу. 250вт.Только перестарался с понижающим редуктором.Получился 1 цикл в секунду.Маловато.Надо попробовать 100-120 об/сек.Вес всего механизма сразу увеличился в 2 раза.Корпус редуктора оказался литой,чугунный.При испытаниях не грелся.Правда,большой объем не накачивал,нет пока у меня РСР.Качал только пневмопатроны.А они быстро заправляются.Будет возможность,вышлю фото.

Niki_Snake 26.04.2004 — 13:27

Ну это круто конечно, я вот сейчас размышляю над темой подачи насос ВД предварительно сжатого воздуха компрессором от холодильника, Алдан мне довольно мног свежей информации подкинул, габариты можно уменьшить в 2-а раза самого насоса да и мощность необходимая для работы системы необходима маньшая, думаю если на твой готовый насос подавать хотя-бы 10 атмосфер, вредварительно сжатые компрессором, то производительность возрастёт ровно в 10 раз, а это есть очень гуд, мне вот посложнее ещё требуется собрать примерно такую-же установку прежде чем осуществить выше сказанное, на мой ручной насосик, такие вещи не катят, а если и катят при опред. условиях, то всёравно махать рычагом мне уже порядком поднадоело… 😀

Мыкола 26.04.2004 — 18:37

Компрессор от холодильника поставить можно.Он в схему впишится нормально.Но у меня сейчас много маленьких объемов,а они и так быстро заправляются.Хотя,компрессор уже присмотрел. 😊

Niki_Snake 30.04.2004 — 09:55

Не дурно, я во сейчас насос собираю, практически как у тебя… Пожалуйста напомни, и опиши поподробней, как ты делал внутренние выточки под резиновые колечки, чёто там резцом, а что за резец? Как ты там его сотворил, да и как с ним вообще работать? Я такими вещами изнутри никогда не баловался… 😊

Мыкола 30.04.2004 — 20:41

Эскиз,конечно,красотой не блещет,но я думаю из него все понятно.Пробки у меня такие.

Niki_Snake 01.05.2004 — 09:10

Спасибо, теперь всё ясненько, буду делать…
ВСЕХ С ПРАЗДНИЧКОМ!!! 1 МАЯ!
😊

Bulgar 16.11.2004 — 10:11

Пожалуйста опишите поподробней какие допуски между цилиндр и поршень и каналь для резиновье колца. Как набиваете поршень не нарушая целость колца.

SlepoySn 16.11.2004 — 10:19

Bulgar
Пожалуйста опишите поподробней какие допуски между цилиндр и поршень и каналь для резиновье колца. Как набиваете поршень не нарушая целость колца.

Возьми справочник и пошукай 😊 Там все написано. Зависит от типа соеденения (подвижное и неподвижное) и типаразмера кольца.

Bulgar 16.11.2004 — 12:59

Может ето звучит глупо, но какой справочник? Я не инженер а екомомист и не знаю какова ета сфера.
Мне интересно успел ли кто небуть сделать насос и если так поделит свой опит.

guron 16.11.2004 — 17:56

Видел насос (вроде как автомобильный) давит (по заявлениям производителя) 300PSI — это около 20 АТМ. Внешне — такой моторчик, на котором закреплен редуктор с поршневой группой. вроде как 2-контурник. Все металлическое, выглядит внушительно(фоток у меня нету и не будет 😞 ), возникла мысля, что после такого дожимать до 200 не очень сложно(всего в 10 раз). Правда кушать такой компрессор должен хорошо (если сопоставить по размерам с отечественными движками то не менее 200Вт от 12В получится ампер 15)

KVK 16.11.2004 — 18:34

guron
Видел насос (вроде как автомобильный) давит (по заявлениям производителя) 300PSI — это около 20 АТМ. Внешне — такой моторчик, на котором закреплен редуктор с поршневой группой. вроде как 2-контурник. Все металлическое, выглядит внушительно(фоток у меня нету и не будет 😞 )

Такой? 😛

Уже обсасывали здесь. ..

guron 17.11.2004 — 09:36

KVK
Такой? 😛

Уже обсасывали здесь…

Похож. И про то, что уже обсасывали — я читал. Я не предлагаю забивать им винтовку или баллон. у меня другое предложение: накачиваем им баллон — типа ресивер до 300PSI, а уже из него качаем в винтовку ручным насосом, учитывая его производительность можно забить даже в баллон ВД небольших размеров. Причем в ресивере можно сделать спуск для воды. А ручной насос можно 2-контурный забабахать, как уже здесь написано.

АВД своими руками

Очень высокую популярность за последнее время получили аппараты высокого давления (АВД), наиболее часто они применяются на автомойках. С помощью АВД можно быстро и качественно отмыть кузов автомобиля, моторный отсек, такие труднодоступные места как днище и подкрылки. Но применение таких агрегатов не ограничивается автомобилем:  они с успехом применяются в сельском хозяйстве, металлургии, в коммунальных службах и т.п.

Основной принцип очистки- это направленная струя воды высокого давления. Выходя из специального сопла (форсунки, дюзы) она способна эффективно очищать самые сильные загрязнения и устранять сложные засоры в трубопроводах.



Поэтому «сердце» АВД- насос (или помпа) высокого давления.

Внимательно изучив данную статью, можно без особых усилий самостоятельно собрать достаточно профессиональный аппарат высокого давления, приобретя комплектующие для сборки и аксессуары у нас на сайте.

Рассмотрим, как можно собрать аппарат высокого давления средних параметров для мойки автомобилей, прочистке трубопроводов диаметром до 150-200мм, откачке шлама из колодцев и отстойников, мытья фасадов, гидропескоструйной обработки.

Стоимость мойки высокого давления складывается из двух основных компонентов: насоса (помпы) и привода (электродвигатель, двигатель внутреннего сгорания, гидропривод). Это самая затратная часть в создании АВД.

Выбор помпы (насоса) высокого давления. Затронем только модели с кривошипно-шатунным механизмом.



При выборе насоса высокого давления нужно опираться на три основных параметра: рабочее давление, производительность (расход воды) и обороты вращения вала.  Для того, чтобы справиться  с вышеперечисленными задачами, нам потребуется насос высокого давления с производительностью от 900 до 1250 литров в час и рабочим давлением от 180 до 250 бар. Низкие обороты на валу насоса имею приоритет над высокими, так как это увеличивает ресурс работы помпы. Немаловажную роль имеет ширина шатунов на валу, однако при грамотной эксплуатации (достаточный уровень  и своевременная замена масла, предупреждение перегрева)- этим параметром можно пренебречь.

Электродвигатель. Нужно определить мощность электродвигателя (или другого привода). Многие производители насосов высокого давления охотно публикуют сведения об этом в характеристиках своей продукции. Для примера возьмем насос с производительностью 900 литров в час и рабочим давлением 200 бар. Приблизительный расчет, не углубляясь в точные формулы, будет таким: произведение производительности (л/мин) и давления (в бар) делим на 550. Получим значение мощности электродвигателя- 5,5 кВт. Подключение электродвигателя к сети необходимо через контактор или специальный пускатель. Всё оборудование должно быть заземлено.

Самым простым способом соединения насоса и двигателя- это «вал в вал». При этом способе сопряжения электродвигатель имеет только один задний подшипник, а помпа крепится болтами к передней крышке электродвигателя. Можно использовать и другие типы соединений, с использованием гибкой (эластичной) муфты и фланца, редуктор, ременную передачу с помощью шкивов.

На получившийся «моноблок», по желанию и возможностям, можно «навешивать» регулятор давления, выключатели «total stop», термоклапан, демпфер, манометр, фильтр очистки и многое другое.



Рама.

Если аппарат будет использоваться стационарно, то в раме нет необходимости. Но тогда Вам потребуется найти надежное место для крепления электродвигателя.

Если АВД

предполагается переносить с места на место, то потребуется рама из металлических труб или профиля, для мобильности можно оснастить её колесами и упором, а также ручками для удобной транспортировки.



Важное значение имеет количество и качество подаваемой в насос высокого давления воды.

Накопительная ёмкость. Наилучший способ решения данного вопроса- накопительная емкость, которая имеет автозаполнение из водопроводной сети с помощью обычного поплавкового клапана. Необходимо чтобы емкость не была полностью герметичной, но исключала возможность попадания в нее грязи или частиц, чтобы не повредить уплотнения или керамические вставки поршней (плунжеров).  Для этого на входе в емкость устанавливают фильтр и устраивают необходимый клапан сверху. Моющий раствор добавлять непосредственно в емкость не рекомендуется. Для этого лучше всего применять пеногенераторы, распылители, пенные насадки, пеноижекторы.

Большинство насосов высокого давления способны забирать воду самостоятельно (самовсасыванием), но не стоит размещать насос выше 0,5 метра и использовать для подачи обычный садовый шланг. Для этих целей нужно приобрести жесткий шланг (напорно- всасывающий).  Внутренний диаметр шланга для насоса с производительностью 900 литров в час должен быть не менее 15 мм при длине 3-5 метров.

Обычные «мягкие» шланги подойдут только для использования непосредственно от напорной водопроводной сети. Но не стоит забывать, что в таких сетях бывают проблемы с необходимой для насоса подачей воды. Это может плохо отразиться на работе помпы и сократит срок службы внутренних уплотнений (манжет и клапанов).

Регулятор. При установке регулятора давления лучшим способом подключения будет использование байпассного канала с замыканием его в накопительную емкость. В этом случае, при закрытии пистолета, вода будет циркулировать через емкость, а не внутри помпы.



Рукав высокого давления или шланг высокого давления- длина подбирается по необходимости, можно использовать несколько шлангов небольшой длины и специальный соединитель. Чтобы шланг преждевременно не изнашивался, т.к. обычно в помещениях моек бетонные полы без покрытия, стоит использовать специальную спиральную защиту из полипропилена.



Для каналоочистки используются специальные шланги и форсунки (дюзы).





Пистолеты, копья, насадки, форсунки— всё можно приобрести под конкретные задачи, которые Вы ставите для выполнения текущих задач.



Важные советы:

— следите за резьбовыми соединениями- они не должны подтекать и быть надежно закреплены.

— не пытайтесь откручивать шланг, если он под давлением- выключите

АВД и сбросьте давление!

— регулярно проводите очистку фильтра, даже сели он «визуально чистый».

— Не используйте включение-выключение пистолета без надобности- частые срабатывания изнашивают регулятор и клапан пистолета!

В основном, для грамотного использования АВД, достаточно прочитать инструкцию по эксплуатации! Ваш аппарат прослужит Вам долго и потребует  регулярной замены быстроизнашивающихся деталей в насосе- манжет, клапанов, в регуляторе давления и плановой замене масла.

Насосы для повышения давления воды — устройство, изготовление

Насос для повышения давления воды играет одну из ключевых ролей при обустройстве автономной системы водоснабжения. Его основная задача заключается в стабилизации напора в системе. Какие насосы предлагает современный рынок, и как не ошибиться при выборе – рассмотрим в деталях.

Насос высокого давления – предназначение агрегата

В независимости от того, откуда поставляется вода – из ближайшей скважины или водоема, с автоматической подачей ее в частный дом сможет помочь обыкновенный насос. Однако для нормальной работы современной бытовой техники в частном доме требуется напор воды в пределах 2,5–6 атмосфер. Достичь такого показателя можно только в том случае, если жильцы используют насос для воды для повышения давления.

Прибор такого рода используются в случае очень низкого напора воды, который мешает нормально функционировать бытовой технике. На практике допускается монтаж такого насоса и в квартире, но только в тех случаях, если ее жильцы испытывают острую нехватку воды.

Наиболее актуальной считается эксплуатация такого насоса для водопровода, напор в котором не превышает 1,5 атмосфер. Компактный насос можно монтировать не только на водопровод общего использования, но и на выходе к конкретному бытовому прибору. Например, мини насос можно установить на трубе, по которой вода поступает к бойлеру или стиральной машине. В случае с установкой оборудования на общий трубопровод, придется покупать достаточно мощный повысительный насос. Если требуется подключить устройство только для водоснабжения определенного бытового прибора, то можно обойтись небольшим дешевым агрегатом.

Устройство насоса высокого давления

Обыкновенный насос для повышения давления воды имеет простую конструкцию и состоит из нескольких элементов.

Принцип работы агрегата также нельзя назвать сложным. Закачиваемая вода сквозь приемный патрубок попадает в рабочее колесо, которое приводится в работу мотором через вал. Получая нужное ускорение, вода проталкивается по конструкции в выходной патрубок, а далее – проходит по водопроводу дома.

Чтобы вода не просачивалась сквозь пазы между валом и стенками корпуса, в них установлены специальные уплотнители из резины. Двигатель охлаждается посредством крыльчатки, установленной над подшипниками качения.

Типы насосов для повышения давления

В зависимости от типа привода, насосы могут быть:

• Ручными – такое оборудование работает непрерывно независимо от того, есть ли в конкретное время напор воды. При этом отключения агрегата выполняется исключительно вручную;
• Автоматическими – эти приборы включаются автоматически при открывании крана. За регулировку работу автоматического насоса отвечает датчик, который, при закрывании крана, отключает агрегат.

По способу охлаждения двигателя повысительные насосы для воды могут быть двух типов:

• Приборы с сухим ротором – такие агрегаты обладают асимметричной конструкцией, имеющей перевес в сторону силовой части насоса. Мотор такого прибора оснащается крыльчатым охладителем, и не контактирует с водой во время работы. Агрегат этого типа также оборудуется консольным фиксатором, позволяющим закрепить прибор на стене. Из-за того, что мотор в конструкции отделен сальниковым уплотнителем на осевом торце, такой насос способен прослужить гораздо дольше аналогов другого типа. Вместе с тем, сальник со временем изнашивается, поэтому его необходимо иногда менять;
• Насосы с мокрым ротором – эти агрегаты охлаждаются за счет перекачиваемой воды. Ротор такого устройства находится в воде, и отделяется от статора водонепроницаемой заслонкой. Такие агрегаты работают достаточно тихо, они нередко используются для туманообразования. Применяемые при изготовлении устройства подшипники скольжения не нуждаются в регулярном обслуживании. Вместе с тем, такие насосы не создают столь высокого напора, как агрегаты с сухим ротором. Кроме того, в продаже нет вертикальных насосов с мокрым ротором, а только горизонтальные агрегаты.

В зависимости от конструкции, насосы высокого давления делятся на такие типы:

• Поршневые, или плунжерные насосы – эти агрегаты используются преимущественно в быту с целью поднятия воды из глубоких колодцев и скважин, реже – в химической и медицинской промышленности. В зависимости от количества поршней и их расположения по отношению к приводу, такой насос может быть одно-, двух- или трехплунжерным. Каждый плунжерный насос отличается высокой производительностью и длительными сроками применения;
• Мембранные, или диафрагменные агрегаты – они относятся к габаритному оборудованию. В продаже можно найти приборы с одной или двумя мембранами. Каждый диафрагменный агрегат отличается простотой в применении и обслуживании. С помощью мембранного прибора можно успешно перекачивать агрессивные химические вещества;
• Секционные насосы – эти приборы состоят из нескольких последовательно расположенных рабочих колес. В зависимости от количества колес, агрегаты этого типа могут быть одно- или многосекционными. Каждый секционный агрегат высокого давления считается профессиональным прибором, дающим высокое давление жидкости на выходе. Эти устройства используются в промышленности для откачивания воды с высокой степенью загрязнения;
• Вихревые насосы – эти агрегаты применяются преимущественно в буровых системах, а также для перекачивания жидкостей с высокой плотностью. Такие приборы отличаются небольшими размерами, простотой в эксплуатации и ремонте;
• Перистальтические приборы – это преимущественно грязевые насосы высокого давления, используемые с целью перекачивания вязких жидкостей, имеющих в своем составе большое количество твердых веществ.

Многие из перечисленных насосов не подходят для бытового использования, так как обладают большими габаритами. Для использования в частном доме оптимально подойдут поршневые приборы – они просты, надежны, но требуют регулярной замены масла, необходимого для смазки поршней.

Как своими руками сделать насос высокого давления – изучаем порядок работ

Простая конструкция насоса для повышения давления позволяет изготовить такой прибор каждому желающему. Для работы потребуется:

• Несколько листов стали;
• Пластиковая емкость;
• Дрель;
• Шурупы;
• Болгарка;
• Резиновые уплотнители;
• Герметик;
• 2 маховика от старых мопедов;
• Мотор от старой болгарки;
• Металлическая труба;
• Несколько силиконовых шлангов.

Алгоритм работ выглядит следующим образом:

1. Для начала необходимо сварить корпус – для этого берутся стальные листы и соединяются при помощи сварочного аппарата. Корпус должен быть в 2 раза больше пластиковой емкости;
2. После этого нужно собрать привод. Для этого необходимо взять двигатель от болгарки и соединить его со стальной трубой, которая будет служить валом. На другом конце трубы нужно сделать резьбу и установить один из маховиков – он послужит рабочим колесом;
3. Второй маховик крепится с другой стороны двигателя, и будет служить элементом охлаждения;
4. После этого мотор помещается внутрь пластиковой емкости, а все пазы обрабатываются силиконовым герметиком;
5. Далее пластиковая емкость с мотором наглухо устанавливается внутрь стального корпуса;
6. По обе стороны трубы с рабочим колесом следует прикрепить резиновые уплотнители;
7. В конце потребуется установить силиконовые трубки, которые будут играть роль приемного и выходного патрубков.

Изготовленный своими руками насос для повышения давления будет практически бесшумным за счет того, что его мотор установлен внутри пластиковой емкости и стального корпуса. Его вполне хватит для использования в небольшом частном доме или на даче.

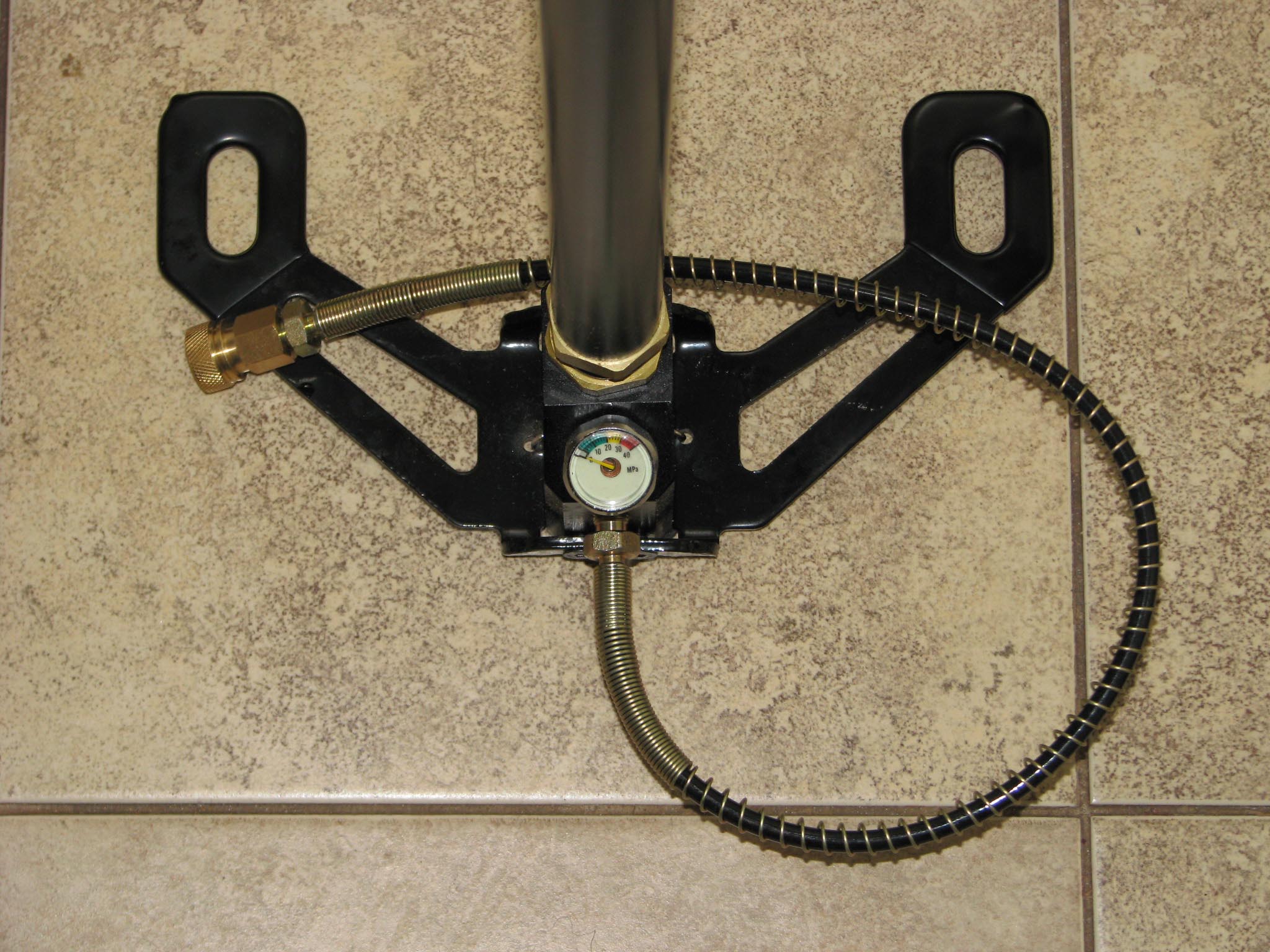

Насос Hatsan | Пневматическое оружие

Про насосы высокого давления Hatsan написано немало, правда, в основном, сухие технические характеристики. Я тоже решил сделать что-то вроде маленького фото-обзора.
Очень смешно читать обзоры про автомобили, которые пишут хозяева прямо при выезде из салона. Мол, все здорово, машина надежная В данном обзоре посмотрим на насос, который проработал чуть меньше полугода, закачал около 100 раз резервуары различных PCP винтовок до 200-210 атмосфер. Некоторые оптимисты пишут, что насосом можно забивать до 250 атмосфер, я такими вещами не занимался, эксплуатировал насос в штатном, паспортном режиме.
Итак, насос Hatsan. Из коробки у меня фотографий нет, собственно ничего интересного в них нет. Никаких апов, переделок третьих ступеней и прочих приспособ не делалось. Достал из коробки и начал работать.

Внешний вид насоса в «закрытом» и «раскрытом» состоянии:

Производитель заявляет следующие характеристики:
Длина в разобранном состоянии 630 мм.
Ширина 90 мм.
Толщина 40 мм.
Рабочий ход 455 мм.
Масса 2 кг.

Насос состоит из нескольких частей, посмотрим их подробнее:

Основание. Здоровенная стальная железяка со стопорным болтом, на который крепится само тело насоса. Все крепко и устойчиво, но есть шанс при переноске потерять болт. Берегите его.

Рабочий цилиндр насоса или как его еще назвать. В наличии манометр с ценой деления -10 бар, резьбовое соединение под шланг высокого давления и винт для стравливания воздуха. Обратите внимание, сверху есть фиксирующая кнопка, которая закрывает насос и предохраняет от случайного открывания. Очень удобно.
Манометр noname, с аналогичным манометром на винтовке Hatsan 44-10 показания совпадали, с манометром Wika показания разошлись ~ на 10 бар при забивке резервуара до 200. Не знаю насколько это допустимо, будем считать погрешностью измерений.
Шланг высокого давления. Ничем не примечателен, обычный шланг. Жесткий. На шланге резьба 1/8″ мама — подходит для всех стандартных резьбовых штуцеров.

Ручка насоса. Резиновые накладки немного скользят. Не принципиально, но надо за ними приглядывать. Самое интересное, конструкцией предусмотрен забор воздуха через ручку. Плечи у нее полые, в одном плече импровизированный осушитель, в другом ЗИП.

Осушитель. Ручка полая, воздух проходит через фильтр и импровизированный осушитель — пакетик силикагеля. Камрады что только не делают с этим пакетиком, но, на мой взгляд, толку от него ноль. Есть мнение, что осушать воздух нужно в зоне высокого давления, т.е. за третьей ступенью где-то у стравливающего винтика, но это уже серьезный ап, а от напиханной в ручку дряни большого толка не будет.

ЗИП. Колечки, как их сейчас модно называть о-ринги. За все время эксплуатации мне не понадобились, да я и насос не вскрывал ни разу.

Все обслуживание насоса сводится к хранению в сухом, темном месте, закрытом от детей и обработкой баллистолом после выездов на природу.
Резервуары объемами ~150 кубиков забивается со 100 атмосфер до 200 за один могучий заход или два расслабленных. Конечно, сразу стрелять после подхода к насосу не рекомендуется — руки дрожат, но все не смертельно. Ход большой, в разобранном состоянии насос получается длинной больше метра, так-что при принятии решения об использовании насоса учитывайте свои габариты. По опыту эксплуатации, субтильный юноша ростом 170-180 см. и весом 70-80 кг.  овладеет насосом на ура.
Мой вывод — надо брать. Цена/качество на уровне.
P.S. Надувать воздушные шарики насосом совсем не удобно, т.к. он дует мощно, но медленно и сравнительно небольшими объемами (насос задувает за один цикл 200-250 кубических сантиметров воздуха)



Поделись ссылкой на статью «Насос Hatsan PCP» с друзьями:

Система туманообразования своими руками в частном хозяйстве

Монтаж системы туманообразования в частном приусадебном или фермерском хозяйстве помогает решить несколько основных задач:

1. Поддержание необходимой влажности.

2. Поддержание заданной температуры.

3. Внекорневая подкормка.

1. Поддержание влажности

   Для оптимального роста и плодоношения многих культур (помидоры, огурцы, грибы, многие другие) рекомендуется поддерживать определённый уровень влажности. Соблюдение требуемой влажности повышает урожайность и минимизирует риск развития заболеваний.

   Однако в условиях закрытого грунта (в теплице, например) требуемая влажность сама собой не будет поддерживаться в течение сезона и тем более круглый год. В зависимости от времени года, погоды, солнечной активности, графика полива и многих других факторов влажность будет меняться в широких пределах.

  Значит задача рачительного хозяина взять контроль влажности в свои руки.

   От повышенной влажности можно избавиться с помощью вентиляции, но от пониженной влажности можно  спастись только с помощью монтажа системы таманообразования, которая за счёт распыления воды в виде тумана повышает влажность до заданной.

2. Поддержание температуры

   Летом за счёт солнечной активности температура на улице может достигать высоких значений, а в замкнутых помещениях ещё выше. Высокая температура может нанести вред урожайности культур как в период цветения, так и при вегетации и плодоношении.

   Можно и даже нужно понижать температуру в теплице установкой систем затенения и проветривания, но в дополнение к ним используется и система туманообразования. Эффект снижения температуры достигается за счёт испарения распылённой мелкодисперсной  воды.

3. Внекорневая подкормка

   Система туманообразования может использоваться для внекорневой подкормки и защиты растений: распыления удобрений, микроэлементов, защитных растворов.

Существует два вида туманообразования:

• с высоким давлением,
• с низким давлением

I. Туманообразование с высоким давлением

   Отличается очень высоким давлением в магистрали с туманообразователями – выше 20 атмосфер. Все компоненты такой системы рассчитаны на высокое давление, туманообразующие форсунки чаще всего выполняются из латуни. Для создания такого давления необходимо использовать специальную насосную станцию и соблюдать очень высокие требования по фильтрации воды. К тому же высокое давление опасно при небрежном обращении.

Сопло туманообразования высокого давления

Насос высокого давления для туманообразования

   Туман, получаемый в такой системе, соответствует настоящему туману из-за очень мелких размеров получаемых капелек воды, но из-за использования высокого давления стоит такое оборудование и комплектующие очень дорого и применяется на больших промышленных теплицах.

II. Туманообразование с низким давлением

   Существует целый класс оборудования для получения тумана, работающего при низком давлении – около 2-2.5 атмосфер.

   Конечно назвать полноценным туманом получаемую водяную взвесь от таких систем нельзя назвать. Это скорее не туман, а очень мелкие капли, но для большинства применений этого достаточной особенно при использовании в средних и малых теплицах.

Туманообразователь на 4 сопла

Туманообразователь 1 сопло

   Низкое давление, обычная фильтрация воды как для капельных систем полива, стандартные насосы и контроллеры – всё это оборудование стоит вполне разумно.

  Поэтому купить и собрать туманообразующую установку с низким давлением может любой владелец теплицы.

Что нужно для сборки системы туманообразования низкого давления:

• Контроллер – управляет работой системы по расписанию или датчикам,
• Насосная станция – обеспечивает необходимое давление в магистрали туманообразования,
• Фильтр – очищает воду и предохраняет сопла от засорения,
• Магистраль подачи воды – обеспечивает разводку воды по теплице к соплам



1. Контроллер для туманообразования

  Автоматический режим работы системы туманообразования обеспечивается правильным выбором контроллера. Контроллер должен обеспечивать выполнение необходимой задачи по поддержанию температуры, влажности и пр.

   Главной особенностью контроллера для систем туманообразования является возможность включения подачи воды на секунды. Так как включение туманообразования осуществляется как правило на 10-15 секунд.

   В системах туманообразования можно применять только специфические контроллеры, так как обычные таймеры не способны включать подачу воды на секунды. Такой функцией обладают, например:

1. некоторые модели таймеров Gewa-Baccara с индексом W (Window)
2. контроллеры автоматического полива ф. Irritrol серии Junior.

Контроллер Junior Max



Специальный Window таймер ф. Baccara-Gewa LLc.

2. Насос для туманообразования

  Насос для туманообразования с низким давлением можно использовать практически любой, обеспечивающий необходимый расход воды и давление для туманообразующих сопел. Лучше использовать насосные станции с расширительным баком – ресивером, так как частые включения и выключения для насоса без ресивера вредны.

насосная станция с ресивером

Для стабилизации выходного давления после станции можно установить редуктор давления.



3. Фильтр для туманообразования

   Туманообразующие сопла требуют для своей работы чистую воду, поэтому необходимо использовать фильтр после насосной установки. Степень необходимой фильтрации нужна на уровне 130мкм. Этому требованию удовлетворяют обычные фильтры 120mesh, используемые для систем капельного полива.



4. Магистраль для подачи воды

  В качестве магистрали для систем туманообразования с низким давлением можно использовать полиэтиленовую водопроводную трубу (ПНД) или слепую капельную ПВХ трубу.

   В зависимости от типа используемой магистрали меняется и способ подключения туманообразующих сопел к магистрали. Для этого следует использовать соответствующие адаптеры.

Адаптер с шипом для подключения к магистрали из ПВХ трубки

Адаптер с резьбой для врезки в ПНД магистраль

Адаптер с резьбой





Примеры монтажа сопел туманообразования



*** в разработке ***



***   будем благодарны за Ваши фото ***



Водяной насос без питания своими руками

Это не шутка и не розыгрыш. Водяному насосу, о котором пойдет речь, действительно не требуется ни электричества, ни бензина, ни чего-то ещё. Он не черпает энергию из эфира и не ловит свободную энергию. При всем при этом способен подымать столб воды в несколько раз превышающее начальное давление. Никакого обмана или надувательства — обычная физика и ничего более.
Конечно, если вы видите такой насос первый раз, то как и я можете подумать, что это бред… Такой же как и изобретение вечного двигателя… Но нет, все гораздо проще и довольно легко объяснимо. Это 100% рабочая модель водяного насоса, повторенная уже не одним умельцем.

Изготовление водяного насоса

Итак, для начала я расскажу как устроен насос, а потом его принцип действия и работа в реальных условиях.

Конструкция с описанием

Вот так он выглядит. Все делано из труб ПВХ.

В данном случае конструкция имеет вид прямой трубы с различными клапанами и краниками, с ответвлением в центре более толстого диаметра трубы.
Самая толстая чать — это буфер или ресивер для накопления и стабилизации давления. Слева и справа установлены входные и выходные шаровые краны.
Я буду рассматривать насос справа на лево. Так как правая сторона — это вход для воды, а левая — выход.
Вообщем, уяснили, что вода подается на шаровый кран справа. Далее идет на тройник. Тройник, разделяет потоки. Вверх подает к клапану, который закрывается при достаточном давлении. А прямой поток подается на клапан, который открывается при достижении нужного давления.
Затем, идет опять тройник на ресивер и уже на выход. А, ещё манометр, но его может и не быть, не столь важен.

Детали

Все детали разложены перед сборкой. Я использую ПВХ трубы, они клеются на клей, но вполне можно использовать и полипропилен.

Клапан.

Сборка

Собираю. Второй клапан по середине и выглядит немного иначе. Разница этих двух клапанов в том, что изначально латунный клапан будет всегда открыт, а клапан из ПВХ изначально всегда закрыт.


Собираем буфер-ресивер.

Конечная часть насоса.

Почти готовый образец.

Добавим манометр для замера давления в работе.



Водяной насос с манометром готов к испытаниям.

Испытания насоса

Пришло время установить и испытать насос. Хочу немного оговориться и сказать, что насос не то чтобы качает воду, а скорее усиливает её напор. Я имею в виду, что для работы насоса необходимо начальное давление.
Для этого установим насос в небольшом ручье. Подключим длинную трубу в несколько метров (это обязательно условие) и будем забирать воду с небольшого возвышения. В итоге к насосу вода будет течь сама.


Ставим ресивер вертикально, латунный клапан должен быть на открытом воздухе.




И насос, щелкая клапанами начинает подавать воду выше уровня забора. Гораздо выше уровня забора воды вначале трубы.

Принцип работы водяного насоса

Все это кажется по истине удивительным и невероятным, но тут нет никакого секрета. Такие водяные насосы ещё называют гидроударными и работают они так:
Когда подается вода, то она сразу устремляется в открытый клапан.

Как только вода наберет небольшой разбег этот клапан резко закроется. А так как столб воды в трубе имеет инерцию как и любая физическая масса, то произойдет гидроудар, который создаст избыточное давление, способное открыть второй клапан. И вода устремится в ресивер, где будет сжимать воздух.

Как только избыточное давление будет погашено и станет меньше исходящего — средник клапан закроется и откроется верхний. В результате чего вода опять побежит через верхний клапан.

Далее цикл повторяется.
Более подробную анимацию смотрите в видео:

Такие насосы могут создавать давление, превышающее начальное в 10 раз! И в подтверждение этому смотрите видео:

Устройство и принцип работы минимойки высокого давления

Устройство и принцип работы минимойки высокого давления

Когда речь заходит о мойках высокого давления, большинство думает об инструменте для помывки автомобиля. На самом же деле это многофункциональный аппарат для очистки разных поверхностей, например, фасада дома или садовой дорожки, труб различного назначения и прочего. Как устроена эта мойка и каков принцип её работы? Есть ли принципиальные отличия в аппаратах для очищения поверхностей разных производителей?

Что входит в конструкцию мойки высокого давления

Мойка высокого давления (гидродинамической очистки) – достаточно простое передвижное устройство, которое занимает немного места. Основными элементами конструкции данного агрегата являются:

• электрический двигатель;
• насос с автоматическим выключателем двигателя;
• шланг, через который осуществляется подача воды;
• шланг с рукоятью-пистолетом высокого давления;
• корпус с кабелем электропитания;
• дополнительные насадки.

Давайте разберёмся, как эти элементы функционируют между собой, заставляя работать устройство в целом.

Насос

В агрегате гидродинамической очистки может быть установлен как поршневой, плунжерный, так и любой другой насос. От качества помпы в целом, а в частности, от материала поршней и поршневых камер зависит эффективность работы всей мойки высокого давления и её ресурс. В недорогих моделях чаще используются насосы с одним поршнем. А варианты аппаратов более дорогой ценовой категории, как правило, оснащают помпами с несколькими плунжерами (поршнями).

Ещё одним отличием бюджетных вариантов агрегата является то, что детали поршневой группы изготавливаются из пластика и не отличаются долговечностью. В мойках премиум сегмента используются керамические поршни или сделанные из легированной стали, а корпус изготовлен из алюминиевого сплава. Более того, в дорогих моделях поршневые камеры и сами поршни с высочайшей точностью подогнаны друг к другу. А рабочая поверхность данных деталей обработана просто идеально.

Электродвигатель

Электрический двигатель занимает почти всё пространство внутри корпуса агрегата гидродинамической очистки. На него же и приходится основной вес всего устройства. Традиционно в мойку устанавливают двигатель с щётками. Но встречаются агрегаты и без щёток. Их принципиальным отличием является выработка большего ресурса и меньший нагрев в процессе работы.

На оси двигателя устанавливается один или два вентилятора. Необходимы они для охлаждения «сердца» помывочной машины. В случае использования двух вентиляторов один всасывает воздух снаружи, направляя его вдоль ротора. Второй используется для оттока горячего воздуха с противоположного конца двигателя.

Вал электрического двигателя подсоединён к редуктору. С его помощью вращение с вала передаётся на помпу (насос). И в дешёвых, и в дорогих моделях агрегатов корпус редуктора изготовлен из высокопрочного пластика.

Автоматический выключатель и шланги

Автоматический выключатель связан с датчиком давления и является важным элементом устройства насоса. Он срабатывает тогда, когда датчик показывает превышение допустимого для работы уровня, и двигатель останавливается. А как только давление начинает падать, «сердце» мойки вновь запускается. Процесс возобновления подачи воды запускается мгновенно.

Устройство аппарата гидравлической очистки таково, что к помпе подсоединены два патрубка: входящий и выпускной. Входящий патрубок при помощи шланга подключается к источнику водоснабжения, которым может быть как водопровод, так и некая наполненная водой ёмкость. А шланг высокого давления с рукоятью-пистолетом подсоединяется к выпускному патрубку.

Не забывайте про фильтрацию

Зачастую устройство гидравлической очистки подключают к источнику воды технического назначения. А значит, в жидкости могут находиться различные примеси. Использование такой воды может привести к сбою в работе и выходу из строя помывочного агрегата.

Для предотвращения негативных последствий в устройство мойки гидравлической очистки рекомендуется добавить ещё один элемент – фильтр. Его стоит устанавливать перед шлангом, подсоединённым к входящему патрубку. А в особых случаях специалисты рекомендуют устанавливать фильтр грубой очистки, а за ним второй – для тонкой очистки.

Принцип работы мойки высокого давления

Принцип действия устройства гидродинамической очистки довольно простой. С точки зрения рядового обывателя его можно описать так. Высокоскоростная струя разрушает приставшую к поверхности грязь посредством механического воздействия. Одновременно с этим процессом водой смываются отвалившиеся части загрязнения.

С технической точки зрения принцип работы мойки высокого давления можно описать немного по-другому. Вода из источника поступает в помпу. Там давление жидкости увеличивается до необходимого показателя. И к рукояти-пистолету вода поступает уже под давлением. Далее при нажатии кнопки она разбрызгивается.

Благодаря различным насадкам форму струи можно регулировать и менять. Такие параметры, как скорость струи и расход воды, являются решающими в определении эффективности работы агрегата. А не давление, как считают многие. Получается, что выбранная насадка непосредственно влияет на качество работы по очищению поверхностей.

Сравнительная характеристика моек разных производителей

Хорошим методом сравнения будет таблица с различными марками моек высокого давления и представленными в ней техническими характеристиками:

Производитель, марка	Потребляемая мощность, кВт ч	Расход воды, л/ч	Мах давление, бар	Мах темпе-ратура, ºС	Длина шланга выс. давления, м	Вес, кг
Bosch AQT 35-12	1,5	350	120	40	5	5,5
Huter W165-AR	1,9	375	165	50	5	9,3
Интерскол АМ-110/2000В	2	438	150	40	5	27,6
Champion HP6300	3	420	225	50	5	25
Karcher K 4 Premium	1,8	420	130	40	6	10,7
Nilfisk-ALTO Compact C110.4-5 X-TRA	1,4	440	110	40	5	6,6

Посмотрев на таблицу, можно выделить два вида моек: дешёвые (первая и последняя) и дорогие. При этом внутри группы технические характеристики схожи. Но между бюджетными устройствами и более дорогостоящими моделями есть существенная разница в главных показателях: мощности и расходе воды.

Нужно отметить, что выбирая модель мойки более дорогую (но не по самой высокой цене), вы получите более качественную очистку поверхностей.

---

Вам понравилась эта статья? Поделитесь ею с друзьями!

Возможно, Вас заинтересует

Метки страницы: Минимойка, Мойка высокого давления, Устройство, Принцип работы, Двигатель, Насос, Шланг, Помпа, Гибродинамическая очистка, Патрубок, Bosch AQT 35-12, Huter W165-AR, Интерскол АМ-110/2000В, Champion HP6300, Karcher K 4 Premium, Nilfisk-ALTO Compact C110.4-5 X-TRA

Easy Water Pump Project, чтобы сделать ваш стационарный дом на колесах Pop

Все изображения любезно предоставлены Терезой Филгис

Для стационарных автофургонов создание красивого и функционального места для отдыха является главным приоритетом. Моя семья и я купили нашу землю почти три года назад в выходные, посвященные Дню труда. С тех пор моей целью было по-настоящему потратить время и силы на создание маленького рая для моей семьи. Я всегда ищу способы улучшить наше пространство, чтобы получить от него максимум пользы. Наша область водяных насосов нуждалась в ремонте, так почему бы не сделать это нашим следующим DIY-проектом?

Когда мы покупали недвижимость, в ней уже был водяной насос.Это было здорово, потому что нам нужно было сделать на одну вещь меньше, чтобы по-настоящему разбить лагерь у нас. И, конечно же, мы постоянно пользуемся водой. Заполнение резервуаров пресной водой, кувшины для использования на открытой кухне, дети играют с разбрызгивателями и горками. Вы уловили идею. Мой муж хотел сделать гравийную подушку вокруг основания насоса, чтобы она выглядела лучше. Вот что мы сделали.

Наш водяной насос — это базовая установка, которую вы найдете в любом кемпинге. Мы просто ели травку и занимались своими делами.Пришло время придать этой области немного большей привлекательности.

Наш проект водяной помпы своими руками

Мы действительно стригли траву вокруг основания водяного насоса, вплоть до грязи. Мы сделали это круглой формы, чтобы сочетаться с зубчатыми камнями, которые мы использовали. Мы использовали зазубренные каменные края, четыре из которых образовали круг вокруг водяного насоса.

Вы можете сделать это любым количеством способов с широким выбором границ. Мы выбрали этот вариант, потому что это были камни, которые у нас уже были под рукой из другого проекта.Мы хотели найти им хорошее применение!

Используйте средство для уничтожения сорняков и ландшафтную ткань

После стрижки мы использовали средство для уничтожения сорняков Spectracide, чтобы действительно убить траву и не дать ей вернуться на некоторое время. После использования средства для уничтожения сорняков вокруг нижней части водяного насоса я выстилала его ландшафтной тканью, чтобы трава не возвращалась, по крайней мере, на какое-то время.

Использование этой ткани — важный шаг в этом проекте. Трава, вероятно, одна из самых устойчивых вещей на земле.Что бы вы ни делали, оно всегда вернется. Я хочу, чтобы вокруг основания водяного насоса не было травы, насколько это возможно.

Установите камни

После размещения ландшафтной ткани вокруг основания, мы кладем четвертинки камней по кругу вокруг водяного насоса. Когда я кладу ткань, я разрезаю ее на небольшие листы и кусочки, чтобы соответствовать моему пространству.

Я тоже наслоил некоторые из этих частей в тех местах, где это было необходимо. Вставляя камни, мы закапываем их в землю, чтобы они были более ровными.

Заполнить речными камнями

Я взял ножницы и карманный нож, чтобы отрезать лишнюю ткань, выходящую из-под камней. Я также использовал карманный нож, чтобы заправить очень маленькие кусочки под камни.

Когда все было на месте, мы использовали два мешка с речными камнями для завершения проекта. Мы просто сбросили их в созданный нами барьер и выровняли их. Я нанес последний легкий верхний слой средства для уничтожения сорняков на камни, чтобы на некоторое время удержать траву и сорняки в страхе.

Это был такой простой проект, и он так красиво выглядит. У нас также есть несколько банановых деревьев, которые я только что посадил в прошлом году. Я хотела защитить их, когда мой муж косил, поэтому мы сделали то же самое у основания банановых деревьев. В этой части проекта мы использовали мульчу вместо речного камня. Они отлично смотрятся!

Готовый продукт по этому проекту был прекрасен. Это действительно придает нашей земле более ухоженный вид. Поскольку мы продолжаем наслаждаться отдыхом у озера, я чувствую, что каждая мелочь, которую мы делаем, только делает его лучше и лучше.

Обычно мы расслабляемся, когда находимся там, но по мере смены сезонов мы пересматриваем то, что нужно сделать. Возьмем выходные и составим список дел. За последние несколько лет мы реализовали большие и маленькие проекты. Наконец-то он становится тем местом, о котором мы всегда мечтали. Гордость за все, что мы с ней сделали, тоже довольно велика. Удачного кемпинга!

Подробнее: 3 преимущества использования кемпера в неподвижном состоянии

Любите RVing? Вы полюбите RV LIFE Pro

Это страсть к путешествиям, свобода открытых дорог.Это не пункт назначения, а путь. Он исследует мир. Вам не нужен дом, потому что, путешествуя, вы дома. Это RV LIFE.

Проблема в том, что спланировать грандиозное путешествие на RV довольно сложно. В RV LIFE мы считаем, что это должно быть просто. Как сами RVers, мы понимаем этот процесс и помогли миллионам RVer путешествовать с уверенностью и осуществить их мечты о путешествиях.

Мастер

RV Trip Wizard поможет вам спланировать идеальную поездку, а наше приложение RV GPS превратит ваш телефон в безопасный GPS-навигатор, который доставит вас туда безопасно.У вас есть вопросы по ВСЕМУ, касающемуся RVing, присоединяйтесь к обсуждению в любом из наших замечательных сообществ форумов RV.

Шаг 1. Нажмите здесь, чтобы узнать больше и подписаться на бесплатную пробную версию.
Шаг 2: Спланируйте поездку на автофургоне своей мечты.
Шаг 3: Наслаждайтесь незабываемыми воспоминаниями!

Как сделать собственный ручной водяной насос

Вы когда-нибудь хотели чего-то очень плохого, но как бы вы ни искали, вы просто не могли найти то, что соответствовало бы вашему бюджету. Дело в точке.Сколько себя помню, мне нужен был старый добрый ручной водяной насос для нашего сада. Мы искали в Интернете и в фермерских сообществах в нашем районе и нашли один или два, но они были либо слишком дорогими, либо не продавались. Бах вздор, но если домашний мастер чего-то сильно хочет, ему остается только сделать это. Правый 😉

Творчество не ждет идеального момента. Он создает свои собственные идеальные моменты из обычных. Брюс Гаррабрандт

Довольно круто на мой скромный взгляд.И все началось с этого чертежа, нескольких труб из ПВХ и насадок.

Так что, если вы тоже ищете такую ​​и просто не можете расстаться с большим количеством мула, вот руководство DIY, чтобы сделать свои собственные и подготовить трубы из ПВХ к покраске.

Что нужно для изготовления искусственной ручной водяной помпы

Для изготовления водяного насоса понадобится:

• 2 заглушки с внутренней резьбой 110 мм (4 3/8 ″)
• 1 переходной колено 90 градусов
• A Переходник под торцевой ключ от 50 до 40 мм (2 ″ x 1 1/2 ″)
• Санитарный ПВХ T или соединение 110 мм x 50 мм (4 3/8 ″ x 2 ″)
• ПВХ цемент или клей
• 40 мм (1 1/2 ″) ПВХ труба
• 50 мм (2 ″) ПВХ труба
• 110 мм (4 3/8 ″) Труба ПВХ

Мы используем трубы из ПВХ во многих наших проектах DIY, и у нас всегда есть запасные части.Для тех вещей, которые немного более «специализированы», например, перекрестка, я люблю ходить в Plumb-It здесь, в Centurion. У них есть сумасшедшая крутая продавщица, которая просто носится по полкам в поисках того, что я ищу, и не смотрит на меня с таким взглядом: «Ты хочешь делать ЧТО !!!» 😀

Вам также понадобится

• Наждачная бумага с зернистостью 100 и ацетон
• Черная пластиковая аэрозольная краска
• Резьбовая шайба M10 и шайбы, подходящие для установки
• Древесный лом
• Ржавые гайки и болты
• Дрель, кольцевая пила и ручная пила

Как сделать искусственный ручной водяной насос с трубками из ПВХ

Перво-наперво нам нужно подготовить и отрезать трубы и фитинги для нашего ручного насоса.Мне нравится делать большую часть подготовительных работ перед резкой труб, поскольку ПВХ может быть немного сложно покрасить.

Как подготовить трубы и фитинги из ПВХ к покраске

Используйте наждачную бумагу с зернистостью 100, чтобы очистить трубы и фитинги из ПВХ и придать им небольшую шероховатость. Вы можете обнаружить, что на вашей фурнитуре есть маркировка, которую тоже довольно легко стереть.

Обязательно отшлифуйте все укромные уголки и трещины. После придания шероховатости всем битам протрите ПВХ ацетоном. Он помогает открыть «поры» для лучшей адгезии краски и избавляет от пыли и масляных остатков.

На этом этапе трубы ПВХ готовы к покраске. Всегда используйте аэрозольную краску для пластика. Мне нравится использовать Rust-Oleum, так как у них очень много разных цветов на выбор, и вы можете найти их в любом хозяйственном магазине здесь, в Южной Африке. Krylon также производит краски для пластика, но очень немногие магазины хранят их в нашем магазине. Так что используйте бренд, который подходит вам, если на банке написано «работает на пластике» 😉

Мы немного покрасим их, но сначала нам нужно разрезать все эти трубы и соединить их вместе, чтобы сделать ручной насос.

Резка труб из ПВХ

Наша искусственная ручная помпа имеет высоту 30 см (11 3/4 ″), исключая рукоятку помпы, общая длина которой составляет 43 см (17 ″). Вы можете изменить размеры, указанные ниже, если хотите, чтобы ваш был выше. Для водяного насоса и излива я разрезал трубы ПВХ следующим образом:

• Излив воды
  • 40 мм (1 1/2 ″) ПВХ труба — отмерьте и отрежьте 1 x 50 мм (2 ″) кусок
  • 50-миллиметровую (2 ″) ПВХ-трубу — отмерьте и отрежьте 1 x 50 мм (2 «) кусок. Если вы хотите удлинить водослив, отрежьте трубу из ПВХ на 50 мм (2 дюйма) длиннее.
• Корпус ручного насоса
  • Трубка ПВХ 110 мм (4 3/8 ″) — отмерьте и отрежьте 2 куска по 30 мм (1 2/8 ″). Измените это, если хотите, чтобы ваш ручной насос был выше.

Собираем части вместе — дозатор воды

Водослив состоит из 4 частей, как показано ниже:

• Угловой переходник на 90 градусов
• Торцевой переходник — 50 мм x 40 мм (2 ″ x 1 1/2 ″)
• 50 мм (2 ″) кусок 40 мм (1 1/2 ″) трубы из ПВХ
• 50 кусок 50 мм (2 дюйма) трубы ПВХ

мм (2 ″)

Вставьте переходник раструба в один конец изгиба под углом 90 градусов и с помощью ПВХ-цемента или клея приклейте внутрь кусок трубы диаметром 40 мм (1 1/2 ″).Приклейте кусок трубы диаметром 50 мм к другому концу переходника.

Собираем детали вместе — корпус насоса

Корпус ручного водяного насоса состоит из:

• 2 куска 30 мм (1 2/8 ″) трубы из ПВХ 110 мм (4 3/8 ″)
• A Санитарный Т-образный переходник из ПВХ 110 мм x 50 мм (4 3/8 ″ x 2 ″)
• 2 x торцевые заглушки с внутренней резьбой 110 мм (4 3/8 ″)

На торцевых заглушках есть забавные маленькие ручки, которые облегчают включение и выключение. Мне не нравился ручной водяной насос с ручкой, поэтому я сначала снял их с помощью плоскогубцев.Просто отрежьте и крутите.

Маленькие шрамы, оставшиеся после «операции на ручке», можно отшлифовать наждачной бумагой с зернистостью 100.

Собрать корпус помпы тоже довольно просто. Приклейте 30-миллиметровый (1 2/8 ″) кусок 110-миллиметровой (4 3/8 ″) трубы из ПВХ (эти кольца вы можете видеть ниже) в заглушку с внутренней резьбой.

Мы превратим ручной насос в водный элемент, как только это будет сделано, поэтому нам сначала нужно было проделать отверстие в одной из заглушек с внутренней резьбой. Вы можете пропустить этот шаг, если собираетесь использовать свой только как элемент сада.

Прикрепите заглушку-заглушку к обоим концам санитарной Т-образной ПВХ, а затем приклейте носик. Ваш водяной насос должен выглядеть примерно так, как показано на рисунке ниже.

Нанесите на насос черную аэрозольную краску или грунтовку, специально предназначенную для пластика. Лучше всего нанести несколько легких слоев и дать каждому слою как следует высохнуть, прежде чем наносить следующий.

Добавление механизма искусственного ручного насоса

Rightyo, корпус помпы практически готов. Пора сделать ручку помпы.Мы обсуждали возможность изготовления металлической ручки, но это оказалось немного больше, чем наш бюджет мог выдержать (это не каламбур 😉). Поэтому мы просто вырезали ее из куска дерева с помощью лобзика.

Похоже на маленького головастика 😀 После шлифовки ручки мы использовали ту же аэрозольную краску, чтобы нанести ей несколько слоев черного цвета, прежде чем просверлить отверстие в ручке для стержня с резьбой, который был обрезан до нужной длины. У нас около 14 см в длину. Добавьте гайку на один конец стержня с резьбой.

Первоначальный эскиз явно требовал «большой гайки» с обеих сторон ручки 😀 Итак, муженек вырезал два винта (да, я знаю, что часто путаю гайки с винтами), и они были приклеены на место.

Чтобы прикрепить ручку к водяному насосу, просверлите отверстие достаточно большого размера, чтобы резьбовой стержень вошел в стопорный колпачок вверху. Мы просверлили еще четыре отверстия по краю, чтобы потом можно было вставить гайки и винта для более аутентичного вида.

Приклейте шайбу с обеих сторон просверленного отверстия, а затем приклейте гайку на резьбовой планке к шайбе.

Для этих насадок на боковой стороне ручки мы использовали мешалки для краски и вырезали им небольшую округлую форму с помощью лобзика.

Они были приклеены и навинчены на ручку, чтобы удерживать их на месте.

Добавление металлического знака патента

Почти готово. Следующий шаг не обязателен. Казалось, что искусственный ручной водяной насос нуждался в еще одной крохотной детали, чтобы завершить образ. Небольшой металлический знак.

Он вырезан из пустой жестяной банки и проштампован вручную с помощью набора для штамповки металла.Чтобы закрепить знак, мы отметили, куда он должен идти, и прикрепили его заклепками.

И все. От труб и фитингов из ПВХ до искусственного ручного водяного насоса с «номером патента» и другими ржавыми деталями.

Мы превратили наш искусственный ручной водяной насос в водное сооружение, и вы можете получить это руководство здесь. А пока вот другой взгляд.

А со стороны …….

Эта ручка в виде головастика выглядит довольно аутентично 😉 Я бы полюбила металлическую, но мы стараемся обойтись тем, что у нас есть.

И краска тоже держалась очень хорошо, так что вся эта подготовка того стоила.

Если идея вам понравилась, не забудьте прикрепить ее на потом.

Как вы думаете? Вы бы сделали такой для своего сада, если не нашли настоящую вещь?

А, и если вы ищете кое-что из того, что мы использовали, мы вам поможем Раскрытие: Переход по ссылкам ниже означает, что мы можем получать комиссию от Amazon. Но не волнуйтесь, он не выйдет из вашего кармана, и он помогает нам делать более удивительные поделки, чтобы поделиться с вами

😉

А если вы предпочитаете покупать, а не DIY, то, может быть, эти красотки придется по душе.

Как всегда, желаю вам прекрасной творческой недели.

Шприцевые насосы «сделай сам» по сравнению с коммерческими шприцевыми насосами

Сравнение шприцевых насосов «сделай сам»

В этом кратком обзоре мы проанализируем возможность создания шприцевого насоса, используя методы «сделай сам», доступные в литературе. Также мы рассмотрим факты и возможности этих устройств; мы покажем плюсы и минусы их изготовления. Наконец, профессиональные шприцевые насосы отличаются надежностью, и в следующих разделах будут представлены функции, которые делают их наилучшим вариантом.

Что такое шприцевой насос своими руками?

Изготовление шприцевого насоса своими руками — это самодельное лабораторное устройство, которое позволяет перемещать шприц через микрошаговый двигатель и контроллер с платами Arduino или Raspberry. Разработать собственное — непростая задача, потому что это сложное электромеханическое устройство. Однако можно создать и изготовить шприцевой насос с помощью технологии 3D-печати. Кроме того, контроллеры (Arduino и Raspberry) работают через интерфейсы Python.Удерживающие устройства могут стоить всего 5% от стоимости коммерческого шприцевого насоса. Тем не менее, время и практика проб и ошибок имеют решающее значение для получения воспроизводимого устройства. Кроме того, будущее микрофлюидики потребует опыта пользователя.

Сделай сам по сравнению с коммерческим шприцевым насосом

Принимая во внимание один из лучших шприцевых насосов «сделай сам», о котором сообщалось, — Nema 17, цена — 100 долларов. Однако скорость потока в шприце этого типа составляет 2 штуки.1 мл / и линейное усилие как 200 Н с точностью 5%, воспроизводимостью 2,1% — лучшие результаты, полученные с помощью этого недорогого шприцевого насоса. Если мы сравним эти характеристики со шприцевым насосом Chemyx Fusion Touch 4000, мы обнаружим, что с точностью 0,35% и воспроизводимостью 0,05% шприцевые насосы Chemyx в 10 раз точнее и в 40 раз более воспроизводимы ² . Кроме того, разрешение шага составляет 16 нанометров. Если пользователь хочет добиться микрожидкостного контроля с помощью устройства «сделай сам», цена может вырасти до 720 евро за счет внедрения системы контроля давления ¹ ⁠.

Выводы

Заманчиво сэкономить на устройствах DIY, и для небольших приложений с более низкими требованиями это может быть хорошей идеей. Тем не менее, Chemyx предлагает лучшие шприцевые насосы, оптимизированные для своих ценных клиентов, благодаря возможности обеспечивать наиболее надежный и контролируемый поток независимо от вязкости или более низкой скорости потока. Такие применения не могут быть достигнуты с помощью шприцевых насосов DIY, в этом отношении, если пользователь хочет работать с новыми разработками, вышеупомянутые шприцевые насосы Chemyx являются лучшим выбором по сравнению с неоптимизированными шприцевыми насосами DIY.

Ссылки

1. Frank, P., Haefner, S., Elstner, M., Richter, A., 2016. Полностью программируемый, недорогой, самостоятельный источник давления для общего использования в микрофлюидная лаборатория. Изобретения 1, 13. https://doi.org/10.3390/inventions1020013
2. Wijnen, B., Hunt, E.J., Anzalone, G.C., Pearce, J.M., 2014. Библиотека шприцевых насосов с открытым исходным кодом. PLoS One 9, 1–8. https://doi.org/10.1371/journal.pone.0107216

Тепловой насос Сделай сам Установить

Текст: Ричард Леммонс, пт, 5 марта 2021 г.

Геотермальный тепловой насос

, который иногда называют геотермальным тепловым насосом, является одним из лучших и эффективных изобретений в области охлаждения и обогрева всех времен.Это потому, что они используют естественное тепло земли для охлаждения, обогрева или водяного обогрева домов и промышленных предприятий. Как и во многих частях мира, которые испытывают различные типы экстремальных сезонных температур, начиная от палящей жары летом до экстремальных нулевых холодов зимой, земля, которая находится всего в нескольких футах от поверхности земли, постоянно имеет относительную температуру. . Эта программа подробно объяснит, а также покажет, что температура земли всегда естественно ниже, чем температура воздуха летом, а также теплее, чем температура воздуха зимой.во время этой программы вы поймете некоторые научные термины и способы обращения с энергией. Вы узнаете, как температура грунта обеспечивает геотермальные тепловые насосы надежным и долговечным радиатором летом и источником тепла зимой. В программе вы будете руководствоваться пятью важными этапами установки, связанными с настройкой геотермального теплового насоса. Вы также узнаете о двух типах геотермальных тепловых насосов и о том, как они работают. Вы также узнаете о преимуществах использования геотермального тепла и о том, подойдет ли оно для вашего дома.Подробнее здесь …

Генератор энергии освобождения Сводка

Рейтинг: 4,7 звезды из 14 голосов

Содержание: 176 Страница Электронная книга
Автор: Александр Хьюз
Официальный сайт: energyliberationarmy.com
Цена: 27,00 долларов США

Доступ Теперь

Обзор генератора моей энергии освобождения

Я действительно работал над главами в этой книге и могу только сказать, что если вы потратите время, вы никогда не вернетесь к своим старым методам.

Эта электронная книга не только эффективна и проста в использовании, но и стоит каждой копейки своей цены.

Геотермальный тепловой насос Геотермальная энергия используется для всего: от отопления и охлаждения помещений до обогрева теплиц и таяния снега на дорогах и мостах. Во Франции, Исландии, Новой Зеландии, Филиппинах, Турции, США и других странах с высокотемпературными ресурсами геотермальное тепло используется для производства электроэнергии, централизованного теплоснабжения и промышленных процессов, таких как производство целлюлозы и бумаги.Земные тепловые насосы, которые можно использовать практически везде, используют накопленную солнечную энергию Земли или колодезную воду в качестве радиатора летом и источника тепла зимой. Соединенные Штаты имеют самый большой в мире рынок тепловых насосов, на котором ежегодно устанавливается до 60000 систем40. По данным МЭА, солнечное водонагревание, биомасса для промышленного и бытового отопления, геотермальное тепло на глубине и мелкие геотермальные тепловые насосы являются одними из самых дешевых вариантов. для сокращения выбросов CO2 и зависимости от ископаемого топлива.Во многих случаях эти технологии предлагают чистую экономию по сравнению с …

Некоторые ученые утверждали, что глобальное потепление может повлиять на Североатлантическое течение. По мере таяния ледников в Арктике пресная вода может сбрасываться в течение. Как обсуждалось ранее, и температура, и содержание соленой воды влияют на течения, поэтому гигантская свалка холодной пресной воды может повлиять на то, как течет ток.Беспокойство вызывает то, что течение может быстро обрушиться, отключив огромный тепловой насос и изменив климат на большей части северного полушария. 19 Некоторые ученые предположили, что результатом может быть новый ледниковый период.

соцветий брокколи сушили в конвейерной сушилке с тепловым насосом, спроектированной и изготовленной на кафедре машиностроения инженерного факультета Университета Эге, Измир, Турция, схематично показанной на рис.15.1. Система сушки состоит из двух основных частей (i) теплового насоса и (ii) сушильной камеры. Воздух нагревается системой теплового насоса, включающей спиральный компрессор, два конденсатора (внутренний и внешний), расширительный клапан, испаритель и блок рекуперации тепла, а температура воздуха контролируется блоком управления. R407C использовался в качестве хладагента в системе теплового насоса. Скорость осушающего воздуха регулировалась вентилятором и блоком управления скоростью вентилятора, и сушильный воздух рециркулировался. Размеры сушильной камеры составляли 3 м x 1 м x 1 м, и сушильный материал перемещался с помощью конвейерной ленты, приводимой в действие двигателем.Рис. 15.1 Схематическое изображение конвейерной сушильной системы с тепловым насосом. Рис. 15.1 Схематическое изображение конвейерной сушильной системы с тепловым насосом.

Ассоциация поддерживает обширные веб-сайты, на которых размещена информация о теории и применении технологий возобновляемой энергии, особенно связанных с применением тепловых насосов. Они поддерживали свою новостную онлайн-ленту до декабря 2006 года.Ассоциация тесно связана с Канадским обществом энергии земли, ранее — Канадской ассоциацией энергии земли, которая была создана в 1989 году для продвижения геотермальных тепловых насосов с использованием геотермальных источников земли. В 1990-е годы он управлял программой на 20 миллионов человек, посвященной установке наземных тепловых насосов. Партнерство «Зеленое тепло» было образовано в 2001 году для поощрения внедрения приложений для отопления помещений и нагрева воды, в которых используются технологии возобновляемых источников энергии. В число партнеров входят Общество энергии Земли Канады, Канадская ассоциация солнечной промышленности, Канадская ассоциация биомассы и другие частные партнеры.Технологии, демонстрируемые в рамках инициативы, включают тепловые насосы, солнечные тепловые водонагреватели, солнечные тепловые нагреватели воздуха и камеры сгорания биомассы ….

Энергосбережение может быть обеспечено за счет использования более эффективных нагревательных устройств, таких как высокоэффективные котлы (конденсационные котлы), тепловые насосы или когенерация. Когенерация и тепловые насосы позволяют лучше использовать электроэнергию.На электростанции, работающей на ископаемом топливе, электричество вырабатывается из источника тепла с мощностью, которая в большинстве случаев не превышает 35-40. Оставшаяся энергия выделяется и передается охлаждающему воздуху или воде. В случае когенерации выделяемое тепло используется для отопления жилых домов или промышленных установок. Тепловой насос работает по другому принципу. Он работает аналогично холодильному устройству. Забирая тепло из внешней среды (воды или воздуха), он поставляет количество тепла, намного превышающее потребляемую электрическую энергию.Отношение количества тепла к потребляемой электроэнергии (коэффициент полезного действия или COP) часто составляет около 3. Когенерация в основном применяется в промышленности …

(2) Во время доледникового периода, следующего за межледниковым периодом, мощность северного теплового насоса снижается или прекращается, в то время как антарктическая ячейка циркуляции усиливается.(3) Во время полного ледникового периода тепловой насос открытого океана работает на максимум, в то время как антарктическая ячейка сильнее, чем во время межледниковья. (4) Во время d-оледенения скандинавская ячейка восстанавливается, а тепловой насос открытого океана сильнее, чем в межледниковые периоды. Эта модель демонстрирует, как изменение одного компонента океанической циркуляции сразу влияет на всю систему. Снижение поступления земной радиации в результате воздействия Миланковича приводит к расширению ледникового покрова и морского льда.На этом этапе тепловой насос Nordic постепенно снижается, и поток концентрируется в открытом океане. Испарение с поверхности океана и понижение температуры будут происходить одновременно с изменением положения западных ветров и усилением циркуляции океана в океанах более низких широт. В …

Многие другие субнациональные правительства по всему миру предприняли новаторские шаги по сокращению выбросов парниковых газов.Коллеги в Канаде являются одними из первых. Например, Британская Колумбия, горная провинция на западном побережье Канады, является первой североамериканской юрисдикцией, которая ввела налог на выбросы углерода с нейтральным доходом. Все поступления от налога на выбросы углерода будут возвращены жителям Британской Колумбии за счет снижения налогов. Британская Колумбия также требует, чтобы все новые электроэнергетические проекты имели нулевые чистые выбросы парниковых газов, и является первым штатом в Северной Америке, который законодательно закрепил требование о том, чтобы государственный сектор был нейтральным по выбросам углерода к 2010 году.Манитоба, провинция прерий в самом сердце Канады, использует геотермальные технологии. Благодаря новаторским программам стимулирования и кредитов, Манитоба является лидером в Северной Америке по установкам тепловых насосов с использованием грунтовых источников, увеличив объем продаж в четыре раза за последние годы.

Государственный университет Огайо инициировал строительство двух зеленых зданий на территории кампуса.Первое здание — это 4-часовой центр Nationwide and Ohio Farm Bureau. Он открылся в начале 2008 года. Это здание включает в себя элементы, снижающие выбросы углерода, такие как геотермальное отопление, использование переработанной дождевой воды и экологически чистые строительные материалы. Студенческий союз, известный как Союз Огайо, находится в стадии строительства. Новый Союз Огайо будет иметь место, где не рекомендуется водить машину и поощряется использование общественного транспорта и пеших прогулок, энергосберегающее освещение и повторное использование существующих строительных материалов Союза.Это здание откроется в 2010 году.

По состоянию на 2009 год прямое использование геотермальной энергии во всем мире составляет 50 583 МВт. Общее годовое потребление энергии составляет 438 071 ТДж (121 696 ГВт-ч). Пятью странами с наибольшими установленными мощностями являются США, Китай, Швеция, Норвегия и Германия, на которые приходится 60 мировых мощностей, а пятью странами с наибольшим годовым потреблением энергии являются Китай, США, Швеция, Турция и Япония, на которые приходится 60% мировых мощностей. 55 стран мира используют.Однако анализ данных с точки зрения площади суши или населения показывает, что преобладают более мелкие страны, особенно скандинавские. Наибольшее увеличение установленной мощности геотермальной энергии (МВт) за последние 5 лет произошло в Соединенном Королевстве, Корее, Ирландии, Испании и Нидерландах, а наибольшее увеличение годового потребления энергии (ТДж в год) за последние 5 лет — в Соединенном Королевстве, Нидерландах и Корее. , Норвегия и Ирландия. Все это увеличение связано с установками геотермальных тепловых насосов 12. В течение последнего десятилетия ряд стран поощряли частных домовладельцев к этому…

Сопротивление трением может также возникать в областях, где лед временно промерзает до дна. Робин (1976) предложил два механизма образования таких холодных пятен. В первом, который он назвал эффектом теплового насоса (рис. 7.6а), вода, которая образуется в зоне высокого давления

Последующая работа, охватившая большее разнообразие типов рифов, особенно на континентальных шельфах, изменила некоторые аспекты этого взгляда на функцию рифов (Pomeroy el al.1974 Hatcher 1988 D’Elia and Wiebe 1990 Rougherie and Wauthy 1993). Rougherie и Wauthy (1993) предположили, что атоллы получают большую часть богатой питательными веществами воды из глубин океана. Геотермальное отопление снижает плотность глубокой, богатой питательными веществами воды, заставляя ее просачиваться на поверхность атолла, где питательные вещества включаются в микробные системы, планктон и более высокие пищевые цепи. Эта гипотеза обеспечивает механизм секвестрации основных экзогенных источников питательных веществ.

Термический режим также частично определяется геологическими условиями, в частности подледниковым геотермальным тепловым потоком.Изменчивость геотермального нагрева может приводить к изменчивым во времени эффектам, таким как массивное подледниковое таяние под Ватнайокудлем в Исландии, связанное с вулканической активностью, приводящее к прерывистым jokulhlaups (например, Gudmundsson et al., 1997), или пространственно переменным эффектам, таким как инициирование быстрое течение в пределах Гренландского ледникового щита над областями тонкой коры с высокими скоростями геотермального теплового потока (Fahnestock et al., 2001).

В этом разделе обсуждалось влияние температуры осушающего воздуха и массового расхода осушающего воздуха на производительность системы.Удельная теплоемкость, энтальпия и энтропия соцветий брокколи были рассчитаны по формулам. (15.2), (15.10) и (15.11-15.12) соответственно. Свойства входящего и выходящего воздуха рассчитывались по термодинамическим таблицам, управляемым компьютером. Контрольная температура (мертвое состояние) для эксергетического анализа была принята равной 23 ° C. Эксергетический анализ процесса однослойной сушки цветков брокколи в конвейерной сушилке с тепловым насосом был проведен с использованием данных, полученных в ходе экспериментов (таблица 15.2).

Для значительного сокращения выбросов углерода требуется высокий общий КПД при полном использовании тепловой мощности, поэтому потребность в тепле на местном уровне должна быть достаточной. Строительство системы теплоснабжения для централизованного теплоснабжения наиболее привлекательно для новых жилых районов, так как модификация сети теплоснабжения обходится гораздо дороже. Однако в новом жилом доме, где потребность в отоплении была сведена к минимуму за счет высоких стандартов энергоэффективности, спрос может оказаться недостаточным для оправдания инвестиций в систему централизованного теплоснабжения.Вместо этого потребность в тепле может быть покрыта за счет возобновляемых источников энергии, таких как солнечные тепловые или наземные тепловые насосы.

Геотермальная энергия может использоваться для компенсации ископаемого топлива несколькими способами. Во-первых, энергию можно использовать для обогрева и охлаждения зданий. Как правило, жилая геотермальная система полагается на тот факт, что умеренный климат Земли остается постоянным на уровне около 55 градусов по Фаренгейту (12.7 градусов C) на глубине около 12 футов (3,6 м) от поверхности. Летом тепло из дома через закрытую систему отводится в землю, где оно рассеивается в прохладной земле. Зимой относительно теплая

База геотермальных ресурсов состоит из трех компонентов (1) геотермальное отопление и охлаждение или прямое нагревание и охлаждение с помощью поверхностной или приповерхностной геотермальной энергии (2) гидротермальные системы, включающие производство электроэнергии с использованием горячей воды или пара, доступной примерно в 3 км. км поверхности Земли и (3) усовершенствованные геотермальные системы (EGS) с использованием гидравлического воздействия для добычи тепла, накопленного в породах с низкой проницаемостью на глубинах до 10 км, и использования его для выработки электроэнергии.В настоящее время геотермальное отопление обеспечивает около 28 ГВт энергии (в основном для отопления и промышленного применения). Например, муниципалитеты и небольшие общины обеспечивают централизованное теплоснабжение путем циркуляции горячей воды из водоносных горизонтов по распределительному трубопроводу к точкам использования. Препятствия на пути к более широкому распространению геотермальных систем отопления и охлаждения не являются техническими, а связаны с высокими начальными инвестиционными затратами и проблемами, связанными с соответствующими разработками…

Немного опубликовано о стоимости удаления промышленных отходов. Стоимость утилизации токсичных и опасных отходов, как известно, высока и продолжает расти. Кроме того, возрастает личная ответственность владельцев и руководителей фирм. Каждый предлагаемый новый экологический закон предъявляет еще более строгие требования. В результате резко увеличились капитальные и эксплуатационные расходы в промышленности.По одной из оценок, каждый дюйм бумаги, добавленный к нормативным актам, увеличивает промышленные расходы на экологический контроль на 10 миллионов в год 7. В целом промышленность не оценивает затраты на экологический контроль, а скорее устанавливает любые меры контроля на конце трубы. определена как лучшая доступная технология управления нормативными актами. Это ограничивает их ответственность и негативную прессу. Некоторые компании ищут более экономичные технологии сокращения отходов или новые системы утилизации отходов. Например, когда возникает необходимость снизить выбросы летучих органических углеродов…

Другие продукты

Геотермальные тепловые насосы Руководство по установке

Arduino Дозирующий насос DIY — Часть 1, Аппаратное обеспечение

Как сделать бесплатный и точный дозирующий насос своими руками, с пошаговой инструкцией, с БЕСПЛАТНЫМ ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ ARDUINO и списком покупок?

В прошлом месяце мне пришлось использовать дозирующий насос с большой точностью. Поскольку в прошлом я сотрудничал с проектами Arduino (прежде всего с Ferduino), я решил собрать этот дозирующий насос Arduino своими руками, но он должен был быть очень простым в сборке и как можно более дешевым.

Поэтому я решил опубликовать свой проект для всех, пока в нем нет бизнеса. Я надеюсь помочь кому-нибудь его построить.

Прежде всего, обязательно сделаем небольшое введение:

• Это бесприбыльный проект, и я делаю все, что в моих силах, но я не несу ответственности ни за какой ущерб или НИЧЕГО другое 🙂
• Вам необходимо использовать этот сайт, чтобы использовать этот дозирующий насос с моим кодом.
• Вам необходимо иметь некоторые навыки работы с компьютером, и вы должны немного уметь общаться со сварщиком (совсем немного).
• В этих самодельных дозирующих насосах нет RTC (часов реального времени). Я буду использовать время в Интернете, поэтому оно должно быть всегда онлайн. Если включить без подключения, то запустится с полуночи
• Я пытаюсь сделать сайт многоязычным, но пока мой английский не так хорош, мне понадобится помощь, чтобы правильно его перевести.
• Не запрашивайте eta для обновлений или специальных функций, пока у меня нет на них времени.

Этот самодельный дозирующий насос Arduino может иметь до 6 головок.Выбор головок зависит от ваших требований к точности. Вы можете сэкономить больше денег по сравнению с коммерческими продуктами с высококачественными головками. Вы можете построить хороший дозирующий насос Wi-Fi примерно за 60 долларов, купив все материалы в Интернете.

У вас есть 2 способа получить материал:

• Купите все на Amazon / Ebay / Aliexpress, дождитесь, пока все прибудет, и, немного вручную, соберите все, как описано в следующей статье
• Купите Joy-Reef Kit в нашем магазине, чтобы создать свой дозатор без сварщика! Вам просто нужно будет закрутить какой-нибудь винт (например, стол IKEA).

Если вас интересует конструктор, состоящий из платы, процессора, насосов и коробки уже имеющей форму, как показано на рисунке, вы можете найти его здесь: Магазин.

Здесь вы найдете документ, который подробно объясняет работу и сборку комплекта: Сборочный комплект

В противном случае вы можете покупать все по частям в Интернете, давайте посмотрим, как и где:

Поговорим о головках дозирующих насосов.

Вы можете найти дешевые головки, которые мы можем сравнить с коммерческими дозировочными насосами начального уровня, или гораздо более расходные головки, которые мы можем сравнить с лучшими дозировочными насосами, которые вы можете найти.

У меня такое же программное обеспечение и та же инструкция по сборке.

Вот список покупок всех запчастей, необходимых для этого проекта:

Kamoer KNP

Очень дешевые (6 долларов за штуку), они такие же, как у дешевых коммерческих дозирующих насосов

Acquistale: Kamoer KNP

Kamoer KFS

KFS — это модель, которую я купил, более дорогая, но очень точная. Они могут дозировать 6,2 мл за минуту.
Они являются головками многих известных коммерческих дозирующих насосов.
Обратите внимание, что речь идет о версии этих головок для постоянного тока, а не о версии с шаговым двигателем. Версия Stepper не поддерживается.
Цена примерно 35 долларов за штуку.

Купи это: Kamoer KFS

Kamoer KXF

Тогда есть KXF, которые являются хорошей золотой серединой, хотя я никогда лично их не испытывал. В самом деле, если бы кто-то хотел дать мне отзыв по этому поводу, я был бы не против.
Стоит около 15 долларов каждая.

Купить: Kamoer KXF

АППАРАТНОЕ ОБЕСПЕЧЕНИЕ:

Излишне говорить, что головки дозометров — самая большая статья расходов.Стоимость остального стройматериала составляет около 20 евро. Ниже представлен список покупок:

NodeMcu

Электронная карта на базе микросхемы ESP8266, программируемая на C и совместимая с Arduino. Он имеет встроенный Wi-Fi и отлично поддерживает использование 6 контактов, необходимых для управления насосами.

Купить: NodeMCU

Схема

Схема, необходимая для управления насосами, следующая:

На основе модуля ULN2003, который вы можете купить здесь:

Купить: ULN2003

В противном случае, если вам просто нужна 4-канальная дозометрическая система, уже созданная схема уже существует без необходимости выполнять какие-либо сварочные работы.
Просто купите один из тех дешевых шаговых двигателей на Amazon и выбросьте двигатель, оставив только цепь.

Купить: Шаговый двигатель

Понижающий понижающий преобразователь

Чтобы выполнить хорошую работу, вам нужно будет запитать нодемку и дозометрические устройства одним и тем же источником питания. Так как дозометрические устройства должны питаться от 12 В, а nodemcu — от 5 В, нам нужен преобразователь напряжения.

Купить: Преобразователь

Кабели

Удобнее всего подключать все с помощью кабеля типа «мама» dupnt:

Acquistalo: Cavi Femmina Femmina

Коробка

Окончательная форма вашего самодельного дозирующего насоса Arduino.Здесь вы можете играть как хотите, распечатать их в 3D, построить из дерева, из оргстекла. Самый удобный и экономичный способ, который я нашел, — это использовать распределительную коробку. Для наших целей идеально подходит следующий, хотя он может быть немного дороже:

Купить: Box

12В панельный разъем

Обычный панельный разъем для блоков питания 12 В. Лучше покупать его в магазине под вашим домом, потому что в Интернете продают не менее 10 штук, а оно не стоит

Блок питания 12 В

 Обычный блок питания на 12в, который входит в разъемы.Наверняка у вас дома будет один, иначе:

Купить: Блок питания

Искусственная поджелудочная железа «сделай сам»: всесторонний обзор

Системы DIYAP — это исключительно инициатива пациентов, где технологии создаются мотивированными инвалидами и лицами, осуществляющими уход, в обход испытаний и нормативных процедур, необходимых для утверждения и коммерциализации медицинских устройств. В конечном итоге люди, решившие выбрать эти системы, должны использовать их на свой страх и риск.Пользователи не получат никаких видимых признаков поддержки со стороны HCP или регулирующих органов, даже несмотря на то, что сообщество луперов в значительной степени поддерживает и облегчает использование DIYAPS. В основе этого лежат неоднозначные контуры ответственности в эпизоде ​​нежелательных последствий между легализованными производителями устройств, нерегулируемыми петлителями, нерегулируемыми поставщиками устройств, HCP, регулирующими органами и конечным пользователем, применяющим нерегулируемую систему, такую ​​как DIYAPS. По нашему мнению, основные проблемы, которые возникают, когда пользователь начинает использовать систему DIY и требуют существенного рассмотрения, — это (1) технические вопросы, (2) проблемы безопасности и (3) нормативные и этические проблемы.

Технические вопросы

Истории пациентов говорят о том, что закупка совместимых устройств для запуска DIYAPS является наиболее сложной частью. Настройка Nightscout и других алгоритмов отнимает много времени и требует технических ноу-хау. Конфигурация может быть сложной и сложной, что может оттолкнуть пациентов от выбора этих систем. Пользователи должны быть вовлечены, активированы и готовы выделить время для понимания и настройки системы. Необходимые технические навыки можно получить за счет поддержки сообщества DIY.Здесь техническая поддержка со стороны сообщества незаменима для пользователей, поскольку она может быть недоступна от медицинских работников, клиник или производителей устройств [11, 44]. Еще одна проблема — повышенное энергопотребление смартфона и инсулиновой помпы.

Существуют определенные конструктивные ограничения, продемонстрированные при разработке алгоритма OpenAPS oref0. Одним из таких ограничений является то, что алгоритм не может вводить болюсы инсулина.

Несмотря на то, что системы DIYAP эффективно справились с некоторыми из этих ограничений, эти проблемы заставляют HCP и PWD опасаться технологии [11, 48].

Проблемы безопасности

Отсутствие достаточных исследований безопасности и технико-экономического обоснования : Относительное отсутствие данных о системах DIYAP создает серьезную проблему для врачей при обсуждении потенциальных проблем безопасности. Основная часть подтверждающих доказательств поступает от избранных когорт мотивированных, технически подкованных пользователей DIY, что может внести перекос в результаты. Обобщения делаются на основе наблюдательных исследований и опросов, проведенных с небольшим количеством участников, а также на опыте пациентов.Кроме того, можно утверждать, что «реальные» факты сильнее, чем те, которые собраны и отслеживаются в контролируемой среде [49]. Более того, отсутствие доказательной базы клинической и экономической эффективности препятствует разработке поддерживающей политики и финансированию подхода DIYAPS [13].

Использование устаревших инсулиновых помп без гарантии : Пользователи, работающие в домашних условиях, предпочитают использовать старые инсулиновые помпы Medtronic, на которые не распространяется гарантия, поскольку недостаток безопасности в этих помпах может быть использован для революции в домашних условиях.Хакеры используют брешь в системе безопасности, чтобы перепроектировать старые помпы Medtronic, используя самодельные алгоритмы для расчета доз инсулина [48]. Вероятность отказа инсулиновой помпы очень мала, когда ее используют технически подкованные пользователи, но может быть и другой путь, когда менее опытные люди начнут управлять старыми помпами и помпами, на которые не распространяется гарантия. Looping создал подпольный рынок, на котором продаются старые и использованные инсулиновые помпы; неизвестная история этих насосов, незарегистрированные дефекты и отсутствие ответственности поставщиков увеличивают опасность, связанную со сценарием.Тем не менее, появление AndroidAPS, который может взаимодействовать с коммерчески доступными насосами, такими как Dana RS, может решить эту проблему [43].

Проблема кибербезопасности : Поскольку данные из самодельных систем экспортируются в облако, контролируются извне и к ним осуществляется доступ, существует высокая вероятность их взлома. Взломанные данные могут быть использованы кем-то для управления инсулиновой помпой и доставкой инсулина. Но тот же риск относится к любому устройству, которое обменивается данными на радиочастоте.Пользователи OpenAPS могут использовать несколько стратегий, таких как индивидуальная настройка помпы и CGM, а также онлайн-мониторинг доставки инсулина, чтобы снизить риск в маловероятном случае взлома [47]. Кроме того, петлители должны обеспечивать защиту данных, а это означает, что данные, передаваемые извне системами DIYAP, должны быть надлежащим образом зашифрованы перед передачей [49].

Нормативные и этические вопросы

Системы DIYAP не регулируются и не проходят валидацию, что создает неопределенные юридические и этические соображения для медицинских работников, производителей устройств, поставщиков финансовых услуг, лиц, обеспечивающих уход, и инвалидов.Использование регулируемых медицинских устройств не по назначению, озабоченность по поводу возмещения ущерба среди медицинских работников и страховых компаний, а также право лиц, осуществляющих уход, принимать решение о лечении по своему усмотрению, были предметами интенсивных дискуссий.

AP-системы с открытым исходным кодом формируют неавторизованные алгоритмы с авторизованными устройствами CGM и инсулиновыми помпами для использования в лечении T1D. Комбинация регулируемых и нерегулируемых устройств для лечебных целей делает их использование не по назначению. Использование уже упорядоченных устройств не по назначению создает серьезную проблему для медицинских работников, производителей устройств и регулирующих органов.Даже если медицинские работники могут ощутить улучшения или преимущества, которые получают пациенты с системами DIYAP, их нерегламентированный характер не позволяет им одобрить эти системы. Использование компонентов DIYAPS не по назначению может также привести к аннулированию страховки инсулиновой помпы или туристической страховки [43].

Чаще всего врачи из-за профессиональной приверженности считают себя ответственными за решения о лечении, которые принимают пациенты, даже если они не рекомендуются или не предписываются ими. Опрос, проведенный в Великобритании для понимания отношения медицинских работников к практике DIYAPS, показал, что 91% респондентов не поддержали использование систем DIY в качестве варианта лечения.Основными причинами такого отношения были нормативные ограничения, ограниченные знания о системах, потенциальные риски, связанные с ненадлежащим использованием, и опасения по поводу возмещения убытков. Однако большинство участников выразили готовность продолжить поддержку пациентов, уже использующих системы DIY [50]. В этих обстоятельствах, медицинские работники могут играть неотъемлемую роль в понимании, внедрении и руководстве ЛСЗ по различным аспектам технологии DIYAPS, а также в обеспечении наиболее идеального ухода с ее помощью [51].

Ожидается, что регулирующие органы предоставят прозрачную и строгую основу для оценки рисков и разграничения ролей и ответственности клиницистов, производителей и инвалидов, связанных с DIYAPS. Поскольку эти системы не поступают в продажу, они не регулируются FDA. Но в ответ на зарегистрированное нежелательное явление, связанное с использованием DIYAPS, FDA выпустило строгое предупреждение против использования неавторизованных устройств или алгоритмов, которые не проверены или не одобрены на предмет безопасности и эффективности агентством.Агентство сообщило, что PWD и HCP должны сообщать о любых таких нежелательных явлениях в MedWatch, программу FDA по информации о безопасности и сообщению о нежелательных явлениях [52]. В ответ онлайн-сообщества DIYAPS призвали пользователей сообщать о подобных нежелательных событиях по мере их возникновения [53].

Осознавая рост числа пользователей DIYAPS в Великобритании, JDRF опубликовал позиционное заявление, в котором говорится, что он не может одобрять использование технических систем DIY не по назначению; тем не менее, фонд уважает право пациентов с СД1 применять лучшие методы лечения, соответствующие их состоянию, включая использование технологии DIY [54].В 2018 году Немецкая диабетическая ассоциация провела юридическую оценку систем DIYAP, изучив медицинское, уголовное и гражданское право. Ассоциация не признала сборку системы DIY как уголовное преступление. Но он прямо рекомендовал, чтобы пользователи и HCP выявляли потенциальные риски, связанные с ненадлежащим использованием устройств и не по назначению. Луперов и медицинских работников предупредили, чтобы они знали, что передача самодельных систем DIY или обучение людей использованию DIYAPS повлечет за собой юридические последствия [13].

Роль регулирующих органов должна заключаться в разъяснении того, что любое использование не по назначению специалистами PWD и HCP должно выполняться с тщательным соблюдением инструкций и спецификаций производителя по совместимости устройств, а также для предоставления ответственности третьей стороне, выполняющей отключение. этикеток, чтобы гарантировать безопасное использование передовых технологий.

Насосы DIY Солнечный насос | Engineering For Change

Описание продукта Торговая марка и описание продукта

Солнечный насос Pumpmakers DIY разработан для производства на месте с использованием местных материалов в соответствии с руководством по сборке с открытым исходным кодом.В нем используется поршень погружного насоса, который соединяется с поверхностным коленчатым валом, который поднимает воду к градирне, которая также поддерживает четыре солнечные панели для питания насоса.

Целевой (ые) регион (ы) Целевой регион для распространения / внедрения (указан по странам, если они указаны)

Африка, Северная и Центральная Америка, Малые островные государства, Южная Америка, Европа и Азия. Список стран

Дистрибьюторы / внедряющие организации Организации, распространяющие / развертывающие этот продукт непосредственно среди сообществ / отдельных лиц? »

PM Pumpmakers GmbH со штаб-квартирой в Австрии, Alpha Group (AG) в Судане и Эфиопии, Ileys Solar Energy в Сомали , Muqa Solar Company SHPK в Албании и Косово, SB TESMA SA в Греции, LNW Ltd.в Танзании и многие другие предприниматели, организации, буровые компании и НПО.

Рекомендованная рыночная розничная цена Цена за единицу или стоимость услуги за использование / условия (долл. США). Субсидии отмечены.

$ 9000–12000 долларов США, чтобы заказать полную солнечную насосную систему, и это может стоить до 60% меньше, если большинство деталей закупается на месте.

Конкурентоспособность Похожие продукты доступны на рынке. Не может быть исчерпывающим списком.

Обычные погружные насосы зарубежного производства, работающие на возобновляемых источниках энергии, таких как энергия ветра или солнца.

ЦУР Цели устойчивого развития (ЦУР) Организации Объединенных Наций, нацеленные на этот продукт / приложение / услугу

Целевой пользователь (ы) Целевая база пользователей / потребителей (страна, сегмент дохода)

Предприниматели, занимающиеся водным хозяйством, водоснабжение, сельское водоснабжение комитеты управления, крупные фермеры

Методы производства / строительства Подробная информация, касающаяся производства решений или методов строительства (инструкции, объемы массового производства, изготовление на заказ и т. д…)

Насос DIY Solar состоит из привода и поршня насоса, которые изготовлены из коррозионно-стойкой стали и собраны с использованием технических руководств с открытым исходным кодом. Ручная дрель и биты не требуются, но настоятельно рекомендуются. Башня, солнечные панели, блок управления и компоненты устья скважины могут быть собраны с местными деталями. Полные руководства, которые можно сделать своими руками, можно найти на веб-сайте поставщика решения. Рекомендуется некоторый опыт установки колодцев и солнечных батарей.

Продукт Интеллектуальная собственность Открытый исходный код / ​​защита ИС (обратите внимание на патент) / коммерческая тайна / другое?

User Provision Model Где конечные пользователи могут приобрести / приобрести продукт?

Пользователи могут получить продукт через производителей насосов, и некоторые или все необходимые компоненты и детали могут быть заказаны и отправлены для сборки на месте.Или пользователи могут приобрести продукт у местных предпринимателей, следуя инструкциям по проектированию и предлагая услуги по сборке и установке.

Распространение на сегодняшний день Количество единиц, которые были развернуты, загружены или пользователи на сегодняшний день

Насос Pumpmakers Solar был установлен по всему миру в более чем 650 местах и ​​странах как с предварительно созданными системами, так и с системами DIY.

Поля с пометкой представляют собой исходные значения, которые были оценены производителем или третьей стороной, все остальные являются проектными спецификациями.

Тип насоса

Описание типа насоса

Потребляемая мощность (Вт)

Требуемая мощность, измеренная в ваттах

Средний расход (л / мин при определенном напоре)

Скорость нагнетания, указанная производителем, измеренная при определенном напоре

Максимальный напор (м)

Максимальная глубина воды, которую может вытягивать насос

Диаметр (см)

Номинальный диаметр поршня, измеренный в сантиметрах

Технические характеристики конструкции Обзор компонентов и операций, включая мощность, портативность, требования к оборудованию, профилактическое обслуживание и пользователя требования к обучению

DIY солнечный насос может поднимать воду на глубину до 100 м / 300 футов с производительностью до 18 000 литров в день.Солнечный насос рассчитан на работу до 10 часов в день, пока светит солнце, и включает в себя дополнительный ручной насос на случай использования в ночное время. Он не имеет эксплуатационных расходов, уплотнений или прокладок, и в нем используется высококачественная сталь, устойчивая к соленой воде и коррозии. В руководство по эксплуатации включены пошаговые фотографии, чтобы его можно было собрать, используя местные навыки и детали.

Схемы изделия Иллюстрации конструкции и сборки

Скважина с устьем, защитой по периметру и резервуаром для хранения воды не включены в эту схему.

Техническая поддержка Техническая поддержка предоставляется

Техническая поддержка доступна через онлайн-сообщество Pumpmakers, которое находится в стадии разработки. Эта виртуальная торговая площадка и веб-платформа включают бесплатный доступ к планам строительства, видео и книгам по созданию и установке солнечного насоса. В разработке находится социальная сеть, магазин по приобретению шестеренчато-поршневого агрегата и бизнес-планы по использованию насоса для орошения или аквакультуры.

Запасные компоненты Наличие запасных частей (внутри страны, по заказу ,…)

Нет расходных деталей, но запасные части можно заказать у производителя в случае механической неисправности.

Жизненный цикл Утилизация и гарантия

Целевые показатели производительности, указанные производителем Целевые показатели, указанные конструктором / производителем

Подъем воды на глубину до 100 м / 300 футов с производительностью до 18 000 литров в день.

Проверенная производительность Результаты оценок производителей или независимых центров тестирования

Испытательные организации Независимые лаборатории, академические исследовательские центры и т. Д.

Солнечный насос DIY сертифицирован CE, и по запросу может быть предоставлена ​​декларация соответствия CE.

Безопасность Потенциальные опасности / риски, связанные с работой этого продукта

Во время регулярной эксплуатации завершенной скважины и насосной системы только обученные и уполномоченные лица должны быть допущены к периметру скважины и под вышку из-за риска движущихся частей и падения риск. Во время строительства возникают дополнительные риски, и только обученный персонал должен управлять оборудованием и устанавливать насос.
Насос должен работать при температуре от -40 ° C до +60 ° C. В холодное время года необходимо построить канализацию в подпочве на расстоянии 1 м от уровня земли, чтобы вода не замерзла в те дни, когда насосная станция не подает воду.

No related posts.
