Как сделать легковой прицеп своими руками?

Поделиться:

Как сделать легковой прицеп своими руками?

14.08.2019

Теги: Сварка , Самоделки

Бывают случаи, когда обязательно нужно что-то перевезти. Если грузы по габаритам не влазят в багажник или салон, то нужно уже вызывать специальную службу или обзавестись собственным автомобильным прицепом. Второй вариант, конечно, лучше, но где его взять?

Что такое прицеп, какими они бывают

Прицеп – это дополнительный багажник, который цепляется сзади на машину. Они бывают для автомобилей, квадроциклов, мотоциклов, мотоблоков и даже велосипедов. Если есть способности и хоть какой-то опыт, то можно сделать легковой прицеп своими руками, потому что покупать его – это лишняя трата денег. Такое полезное для хозяйства дополнение стоит дороговато. Пусть самодельный выглядит и не слишком эстетично, зато будет сделан на совесть, именно так, как надо — Решено, будем делать прицеп своими руками.

Что нужно знать

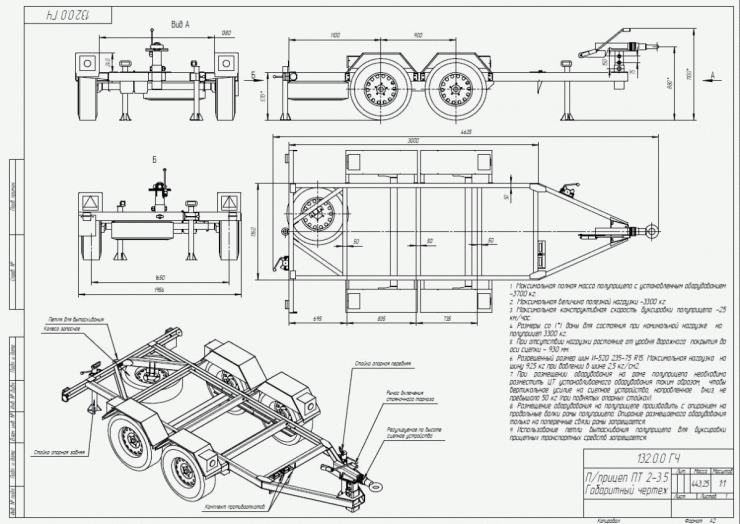

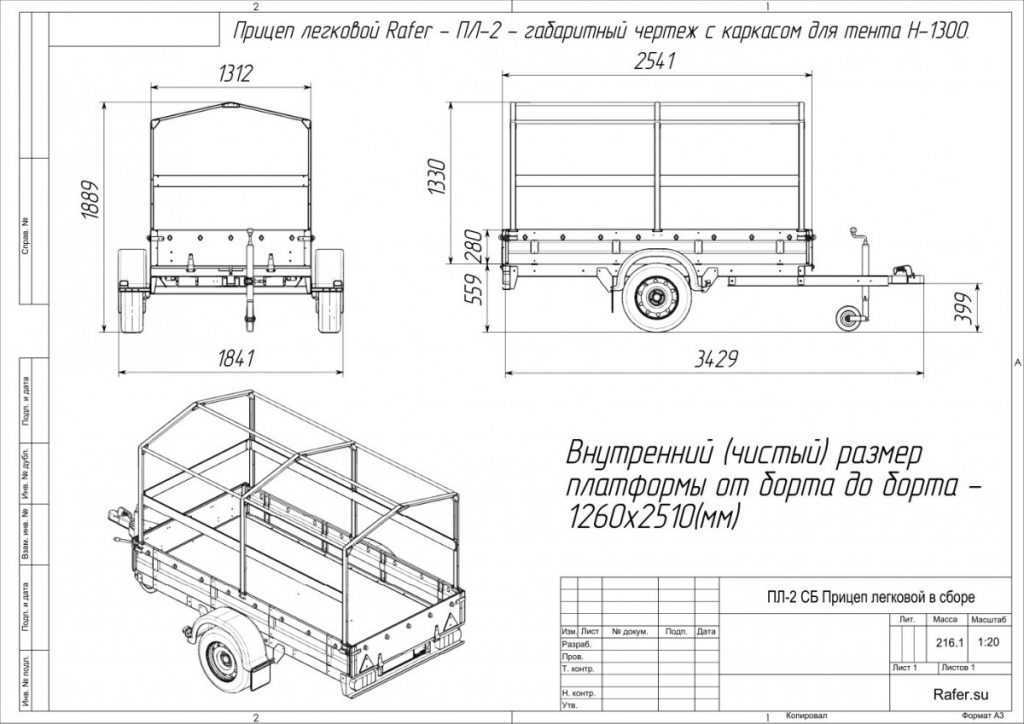

Чтобы начать делать прицеп своими руками, чертежи нужны. Нужно точно знать и представлять, как будет выглядеть будущая конструкция. Важно четко придерживаться всех правил, по которым требуется создавать самодельные прицепы. Для этого есть даже специальный единый ГОСТ 37.001.220-80. Если изделие будет сделано не по ГОСТу, то в автоинспекции не зарегистрируют его. Никому не хочется тратить деньги попусту на ветер, поэтому стоит узнать все нюансы, по которым должен создаваться прицеп своими руками.

Что понадобится для изготовления

Прежде чем начинать делать легковой прицеп своими руками, нужно купить все расходные материалы и подготовить весь рабочий инструмент. Все начинается с рамы. Для нее требуется металлопрокат квадратной формы. Из него получается стойкая и прочная основа для будущей конструкции. Для бортов и днища пойдет обычное листовое железо. Немаловажный элемент каждого самодельного прицепа – его ходовая часть.

Тут уже каждый изворачивается, как может. Есть много вариантов, как раздобыть ходовую часть для того, чтобы сделать прицеп своими руками. Как вариант – старая ось от коляски, которые раньше прикреплялись к старым мотоциклам. Если таковая имеется, то это будет настоящей находкой, ведь из нее можно взять ось, а вдобавок еще и подходящие колеса. Также подойдет ось от какого-то старого «Москвича» или «Жигулей». Там уже исходить надо из того, что есть в наличии или дешевле стоит. Подвеску тоже можно где-то раздобыть. Например, от старого тяжелого мотоцикла — такие по дешевке продаются в интернет-магазинах. Понадобится еще и устройство ТГУ, фаркоп — тягово-сцепное устройство. Обязательны в наличии поворотники, стоп-сигналы и все такое, а также проводка, которая потом подведется к автомобилю.

Из специальных инструментов нужен только сварочный аппарат. Остальное, наверно, есть в каждом доме.

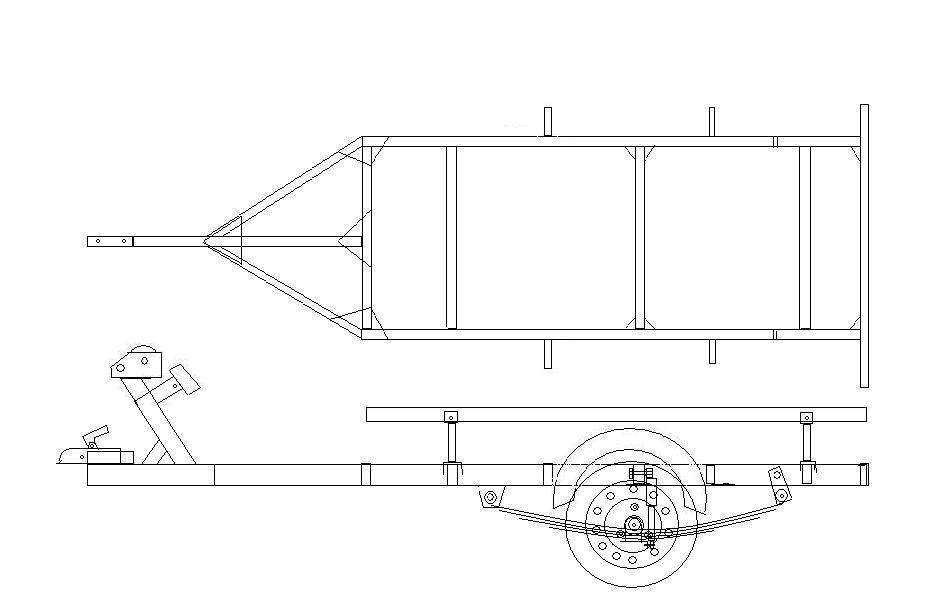

Прицеп своими руками: чертежи рамы

Самую простую раму обычно изготавливают из квадратного металлопроката (стальной трубы с оптимальным сечением сорок на сорок миллиметров). Сварить ее не составит труда любому, кто умеет пользоваться сварочным аппаратом. Нужно помнить, что следует соблюдать технику безопасности при работе с оборудованием, которое может нанести какой-либо ущерб. Будущая рама будет стандартной формы, а именно — прямоугольной. Сначала требуется нарезать металлический прокат на нужную длину. Сама рама должна быть усилена, иначе на ней нельзя будет перевозить какие-то тяжелые грузы. Помимо каркаса, требуются еще и продольные балки, которые и делают его крепче. В длину прицеп, своими руками изготовленный, будет двести сантиметров. Этого достаточно, чтобы перевезти любые строительные материалы или не очень габаритные грузы. Ширина рамы будет около ста сантиметров. Высота — сорок сантиметров. Это среднестатистический прицеп для автомобиля, своими руками который можно сделать. Поддерживать дно будут две продольные и пять поперечных балок. Такая конструкция очень прочная, легкая, а самое главное, надежная. Чтобы прямые получились одинаковые, обязательно требуется с линейкой все замерить, иначе выйдет все кривым.

Для рамы понадобится четыре балки по двести сантиметров, шесть по сто сантиметров и семь по сорок сантиметров. Тщательно все отмерив, можно приступать к нарезанию металлического бруса. Размер конструкции может варьироваться по желанию хозяина. После того как будут нарезаны балки, можно приступать к самой интересной части работы – сварке!

Сварочные работы: рама

Нарезав все части будущей рамы, которая нужна, чтобы сделать прицеп для легкового автомобиля своими руками, можно приступать к сварке. Все начинается с основания. Сначала из двух длинных и двух метровых балок сваривается прямоугольник. Затем на эту конструкцию уже навариваются дополнительные поперечные бруски и балки для высоты. Верхняя плоскость будет выглядеть, как буква «П», потому что с одного конца будет откидной борт, через который и заносят груз.

Обшивка корпуса

Рама – это «скелет» прицепа. Ему еще нужно «мясо». Для этого понадобится листовая сталь в толщину не менее полсантиметра. Подсчитав площадь будущего прицепика, можно вычислить, сколько понадобится на него листовой стали. Крепится она очень легко: в раме просверливают дырки, а затем с помощью болтов материал поджимается к корпусу.

Прицеп для легкового автомобиля своими руками: делаем откидной борт

Для откидного борта понадобится отдельная рама. Вырезав балки сорок на сто сантиметров, из них можно варить основу. На нее нашивается таким же способом стальной лист. К основной раме, там, где нет верхней горизонтальной планки, привариваются две петли, которые уже стоило бы приварить и к откидному борту. Закрепляться он будет с помощью двух металлических пластин. С обеих сторон корпуса привариваются поперечные металлические пластины. В них проделывается отверстие, равное ширине болта. В откидном борте также проделываются две дырки. Через них будет продеваться болт, который проходит через металлические пластины и на конце закрепляется гайками.

Такой простой и дешевый способ решает проблему фиксации крышки.

Ходовая часть и подвеска

Чтобы прицеп, своими руками собранный, смог ездить, ему нужна ходовая. Старая рессорная подвеска и ось от «Москвича» прекрасно подойдут. От него будут и колеса. Всю конструкцию крепят к днищу прицепа.

Крепление к автомобилю

Прицеп крепится к автомобилю с помощью специальных балок и устройства под названием фаркоп. От края днища проводятся и свариваются под углом два металлических бруса так, чтобы получился треугольник. На конце этого треугольника наваривается металлическая пластина, на которую потом наваривают фаркоп. Его можно найти в любом магазине с автозапчастями. Затем нужно подключить стоп-сигналы и поворотники. Они подсоединяются как дублирующая цепь к машинной иллюминации.

Источник:  syl.ru

Прицеп для перевозки пчел — Чертежи и описание

Как сделать прицеп для перевозки пчел. Не так давно, с выходом на пенсию, я всерьез начал заниматься пчеловодством. Но наш край не богат медоносными растениями, поэтому за сезон приходится переезжать со всей пасекой с одного места на другое шесть-семь раз. Для транспортировки ульев я к своему пикапу Иж-27151-01 изготовил прицеп, на который можно устанавливать восемь корпусов. Такая его вместимость обеспечена тем, что для легкового автомобиля прицеп достаточно необычный — он двухосный.

При изготовлении прицепа для перевозки пчел. многие детали и узлы использовал от отслуживших свое автомобилей и сельхозтехники. С учетом времени на разработку конструкции и поиск необходимых деталей и материалов прицеп я сделал за два месяца. Прицеп рамной конструкции. Причем оба моста имеют свои, отдельные подрамники, которые связаны с основной, общей рамой.

Все детали этих узлов выполнены из стальной прямоугольной трубы сечением 60x40x2 мм и сварены между собой. Задний подрамник соединен с основной рамой жестко — приварен через поперечные консольные подкладки-проставки из такой же трубы. Передний подрамник с рамой соединен шарнирно — через поворотный круг. Этот узел взят от списанного сельскохозяйственного фуражира ФН-1.

Круг состоит из двух ободьев (верхнего и нижнего) с размещенными между ними шариками, свободно перекатывающимися по дорожкам внутри ободьев. Узел смазывается консистентной смазкой. Верхний обод крепится к основной раме, а нижний— к поворотному подрамнику. Для этого в передней части рамы и посредине подрамника приварены по две соответствующие перемычки из такой же прямоугольной трубы 60x40x2.

Крепление ободов к перемычкам осуществлено болтами М18хх55 (с шайбами и гайками). В надежности этого узла при эксплуатации сомневаться не приходится, поскольку в штатном использовании он работает в более жестких условиях. Обе подвески (передняя и задняя) колес прицепа изготовлены по типу задней подвески автомобиля-тягача «Иж-27151-01».

Поэтому некоторые детали и изделия для них использованы заводского изготовления, от автомобиля «Москвич»: амортизаторы, рессоры, стремянки, серьги и другие. Рессорные кронштейны изготовлены из стального листа толщиной 3 мм и приварены к подрамникам в передней их части. В задней же части шарнирно прикреплены серьги.

В качестве осей колес приспособлены цапфы поворотных стоек передних колес от автомобиля «Москвич», от которых отрезаны верхняя и нижняя стойки, а оставлены цапфы с фланцами. Балки мостов (и переднего, и заднего) изготовлены из толстостенной трубы квадратного сечения 60x60x4 мм.

К их торцам приварены стальные прямоугольные пластины размерами 140×80 мм толщиной 8 мм. По углам пластины-фланца просверлены отверстия, соответствующие отверстиям на фланцах осей (цапф) колес. Фланцы балки моста и цапфы колеса соединены между собой такими же болтами, что и на базовом автомобиле.

Колеса и ступицы с подшипниками тоже москвичовские. Поскольку ульи с пчелами, которые предстояло перевозить на прицепе, — груз очень нежный, то подвеску колес, а точнее балок мостов к раме, сделал мягкой — рессорной. А чтобы прицеп для перевозки пчел с грузом слишком не трясло на ухабистых проселках и бездорожье, в подвеске смонтировал и амортизаторы. Тягово-сцепное устройство состоит из двух продольных тяг, дышла и наконечника.

Продольные тяги выполнены из квадратной трубы 40x40x3 и приварены снизу к поворотной рамке. Дышло представляет собой сварную конструкцию из поперечины (стальной уголок № 7), собственно дышла (стальная квадратная труба 40x40x3) и корпуса демпфера (полый цилиндр с отверстиями в торцевых стенках).

Демпфер позволяет смягчать ударные нагрузки от прицепа на кузов и трансмиссию автомобиля, особенно при трогании с места и торможении. У поперечины дышла на концах горизонтальная полка отрезана, а оставшиеся части вертикальной полки загнуты назад под 90° и образуют ушки. В ушках и передних концах тяг просверлены соответствующие отверстия, и детали соединены шарнирно, посредством стальных цилиндрических пальцев.

Демпфер представляет собой стержень с буртиком в середине, по обе стороны которого надеты нормально растянутые пружины, и все эти детали помещены в корпус. У меня конструкция корпуса сварная неразборная — считаю, что не самая удачная, поэтому на рисунке привожу только принцип действия устройства. Наружный конец стержня через цилиндрический переходник соединен с перпендикулярно расположенным наконечником. Наконечник взят от рулевого механизма трактора «Беларусь». Он представляет собой конический палец с резьбой на более тонком конце.

Перед транспортировкой прицепа для перевозки пчел наконечник вставляется в конусное отверстие кронштейна-форкопа на автомобиле. Для обеспечения безопасности движения сзади прицепа смонтированы два комбинированных фонаря с габаритными, поворотными, стоп-сигнальными и лампами заднего хода. Проводка к фонарям пропущена внутри одной из срединных продольных труб основной рамы. Подсоединяется проводка к системе электрооборудования через многоконтактный штеккерный разъем. На раме кузова сделан настил из шпунтованных досок толщиной 30 мм.

Доски прижаты в передней и задней частях платформы стальными полосами сечением 25×4 мм, которые прикреплены к раме болтами М6х75 через каждые 300 мм. Прицеп оборудован деревянными бортами из шпунтованных досок толщиной 20 мм. Доски бортов прикреплены к стойкам (три на борт) болтами МбхЗ0.

Передний борт — неоткидной. Его стойки приварены к передней поперечине рамы. Остальные борта откидные; их стойки крепятся к раме с помощью навесов, изготовленных из полосовой стали 25×4 мм. В поднятом (закрытом) положении борта фиксируются замками, взятыми от старого грузового автомобиля УАЗ. Схема крепления ульев на прицепе и в кузове пикапа изображена на рисунке. Для кузова автомобиля сделан съемный деревянный настил, набранный из досок 30-мм толщины по двум брусьям. Высота настила равна выступам колесных ниш над полом кузова.

Настил позволяет разместить в кузове четыре улья и весь пчеловодческий инвентарь. Улья в кузове закрепляются скрутками из капронового каната. В прицепе свободно умещаются восемь ульев. Поскольку на точке (месте длительной стоянки с целью сбора взятка пчелами) улья с прицепа не снимаются, их крепление здесь более основательное — с помощью рейки и стягивающих стальных стержней. Стержни — с крючком на одном конце, зацепляются за отверстие в скобе.

Скобы прикручены болтами к настилу прицепа. Другой конец стержня вставляется в отверстие в рейке и затягивается сверху гайкой. На стоянке у прицепа борта откидываются. Площадь платформы позволяет свободно обслуживать ульи непосредственно на прицепе. Понятно без комментариев и то, что на прицепе можно перевозить любые другие грузы, как штучные, так и навалом.

(Автор: И.ШЕВЧЕНКО, с. Старая Полтавка,Волгоградская обл).gthtdjprb

Самодельный прицеп самосвал чертежи — Сад и Огород

Рейтинг статьи

Загрузка…

Легковой прицеп самосвал: варианты, как сделать, личный опыт

Всем привет! Друзья, я понимаю, что не так редко прицепы приобретаются для перевозки гидроциклов, квадроциклов или тех же мотоциклов. Хотя основная масса владельцев автоприцепов все же используют их для перевозки грузов. Кому-то нужно собрать урожай на даче, привезти стройматериалы, решить какие-то вопросы сельскохозяйственного характера.

Я это к чему? Прицепы для снегоходов всем хороши, не спорю. Но вот изначально этот вид техники (прицеп) был ориентирован на грузоперевозки, расширяя возможности автомобиля и заменив некогда телегу с лошадью. Так что обсудить легковой прицеп самосвал мы просто обязаны. Иначе нас не поймут.

Особенности и преимущества

Транспортируя сыпучие виды груза на прицепе, с их загрузкой особых проблем не возникает. А вот выгрузка сопровождается необходимостью залезать в кузов и начинать выгребать оттуда все вручную, лопатами или иными приспособлениями.

В таких ситуация механизм опрокидывания становится настоящим спасением. С его помощью выгрузка осуществляется намного проще и быстрее.

Можно привести следующие преимущества таких систем:

• упрощают процесс погрузки и выгрузки;
• минимизируют физические усилия человека;
• может контролироваться скорость выгрузки сыпучего груза;
• подходит для работы со всевозможными грузами;
• незаменимое устройство в сельском хозяйстве и на даче;
• механизм можно установить своими руками;
• не нарушает конструкцию прицепа.

Суть подобного автоприцепа в том, что его кузов имеет подвижное соединение с рамой. В обычных прицепах они цельные, из-за чего вы максимум можете опрокинуть назад весь прицеп, включая дышло и колеса. Это неудобно и потенциально опасно. Потому из обычных бортовых прицепов выгружать сыпучие грузы подобным методом настоятельно не рекомендуется.

Варианты устройства

Чтобы получить в свое распоряжение автоприцеп, у которого имеется подъемный (опрокидывающий) механизм, можно пойти 2 путями:

• Сделать своими руками. Сюда входить сборка с нуля и переделка готового бортового прицепа. Изготовить самостоятельно самодельный самосвальный прицеп в принципе не так сложно, поскольку у многих людей имеется достаточно опыта и навыков. Приведу пример того, как сделать некоторые варианты механизмов самостоятельно. Хотя при отсутствии опыта лучше за такую работу не браться;
• Купить готовый вариант от завода. Многие предприятия, включая МЗСА (тот же МЗСА 817710) и Саранские прицепы (город Саранск) выпускают продукцию, где предусмотрен механизм опрокидывания. Это оптимальное решение для многих, поскольку вы получаете 2 в 1. Прицеп остается стандартным бортовым, но дополнительно позволяет использовать функцию самосвала. Конструкция соответствует всем требованиям и ГОСТу, потому проблем с регистрацией в ГИБДД не возникнет. Чего не скажешь о самодельных устройствах.

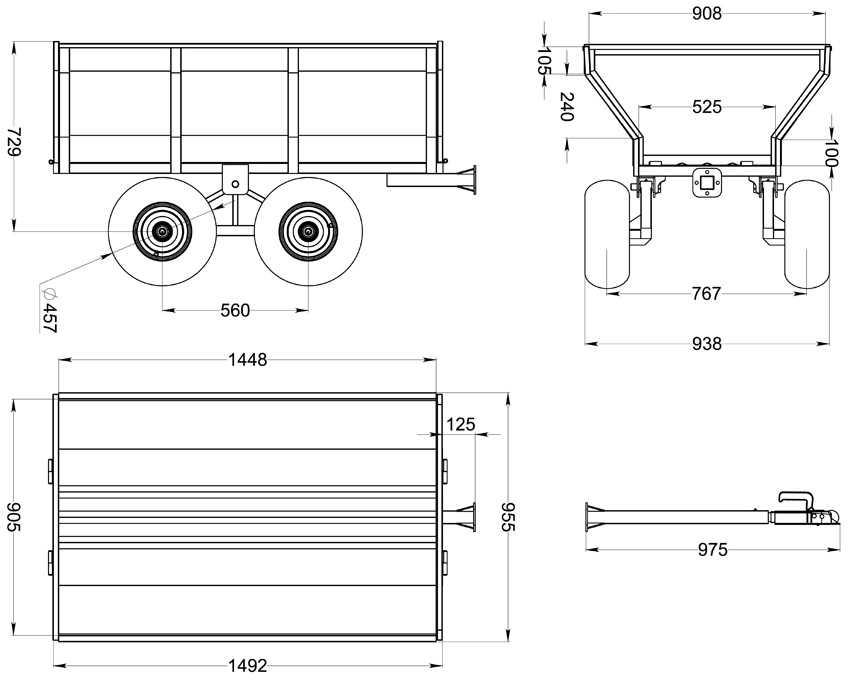

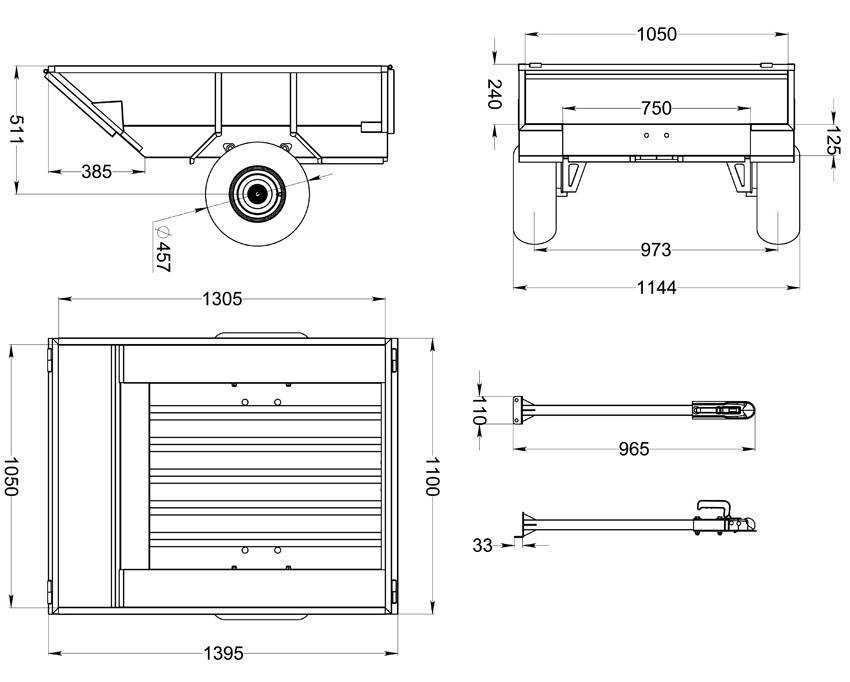

Если вы готовы использовать чертежи и собирать автоприцеп-самосвал для легкового автомобиля самостоятельно, ничего не имею против. Самодельный прицеп, изготовленный по всем канонам и правилам, может не уступать заводским аналогам.

Вопрос только в том, какой именно механизм вы будете использовать.

Всего для прицепов используют такие варианты:

• гидравлический;
• пневматический;
• механический (ручной, без гидравлики).

На чем остановить свой выбор? Это хороший вопрос, поскольку каждый представленный самосвальный механизм имеет свои нюансы.

Здесь главное, чтобы кузов имел подвижное соединение с рамой. Если обычно они прочно соединены друг с другом, то здесь используется шарнирное соединение. Его сопрягаемые части приваривают к раме и прикручивают к лонжеронам. Спереди делают фиксатор по принципу обычного шпингалета. Это позволяет не допускать опрокидывание в процессе движения прицепа за автомобилем.

Перед выгрузкой шпингалет отодвигают, освобождая соединение между кузовом и рамой. Оно получает свободное движение, позволяя выгрузить сыпучий материал, к примеру.

Заводские прицепы имеют свои особенности устройства элементов. Но всегда принцип сводится к тому, чтобы опрокидывался только кузов (погрузочная площадка), не затрагивая дышло и колеса. За основу может использовать как одноосный, так и двухосный автоприцеп.

А вот подъемные механизмы бывают разными. Рассмотрим их отдельно.

Гидравлический

Если у вас обычный легковой прицеп, то потребности в гидравлике я особо не вижу. Хотя решать вам.

Гидравлические системы широко используют на грузовых автомобилях и на тягачах. Суть такого устройства в том, что привод соединяется муфтой и маслопроводом с приводом от самого автомобиля.

Преимущество гидравлики в том, что она позволяет без применения физических усилий опрокинуть кузов прицепа в разные стороны и с достаточно высокой скоростью.

Главная проблема в сложности подобного механизма.

Оценка статьи:

Загрузка…

Adblock
detector

Замена задних фонарей прицепа

haulmark

Для ближайшего к вам дилера Haul-Rite Trailer свяжитесь с нами: B&M Manufacturing Company 1150 Old South 5 Camdenton, Missouri 65020. B. Сращивание проводки . Бесплатная доставка. Комплект Cambar/Lockrod для самосвального прицепа от 79,95 долларов США. ЦЕНА, НАДЕЖНОСТЬ И СТИЛЬ! 4-контактный плоский разъем. Они производят полностью алюминиевые закрытые прицепы и являются единственными из наших предпочтительных производителей, которые делают это. Это означает, что использование нескольких функций в . Единственный инструмент, который вам понадобится для этого, — отвертка для растений o.

Устройства ограничения нагрузки. Вот почему мы уполномочили наших дилеров управлять: Всеми ценами на прицепы, запчасти, обслуживание и ремонт. Купить сейчас. Сменная линза заднего фонаря прицепа — Wesbar — красная (2423286) 4,66 долл. США + 7,00 долл. США за доставку + 7,00 долл. США за доставку + 7,00 долл. США за доставку. Цена: 1,38 доллара. Алюминиевая идентификационная бирка для прицепа Вин-пластина Серийный номер GVWR Медицинский бланк Новый Открывается в новом окне или вкладке. Соединитель с косичкой позволяет подключить осветительную арматуру к грузовику или прицепу независимо от типа разъема, необходимого для транспортного средства. Запчасти и аксессуары для прицепов Тормоза; Шины и колеса; домкраты и прокачка; Муфты; концентраторы и барабаны; Подшипники и гонки; колпачки и уплотнения; шпиндели и оборудование; . НОВЫЕ светодиодные фонари для крыльев прицепа SUN Предварительно подключенные двухсторонние светодиодные габаритные огни для прицепов Янтарные и красные — RH&LHhttps://tinyurl. com/qlzvn8v P.O. Тип: Декоративные огни. Даже если у вас нет грузового прицепа Wells, у DACCO должны быть необходимые детали. Компактная силовая батарея/гидравлическая коробка — сталь $ 475,00. + $12,60 за доставку. Позвоните нам или напишите нам, и мы будем рады использовать наш многолетний опыт и практические знания о продуктах для вас. Мы обслуживаем ВСЕ прицепы, включая прицепы для лошадей и прицепы для лодок! Re: Герметичные фары — как заменить лампочку. Если вы считаете, что герметичные 6-1/2-дюймовые овальные светодиодные фонари для прицепов # STL70RB будут работать на вашем прицепе Haulmark, вы можете приобрести их и, если возникнут проблемы, позвонить в наш отдел обслуживания клиентов по телефону 1-800-29.8-8924, и они позаботятся о вас. Обратите внимание на предохранители освещения тягача. Экспертный сервис, быстрая доставка. Как заменить задний фонарь на закрытом прицепе; Вам нужно иметь огни на трейлере; Как поменять задний фонарь на грузовом прицепе; Вам нужны задние фонари на прицепе; Как изменить задний фонарь на лодочном прицепе; Помогают ли люминесцентные лампы расти растениям; Как работают стоп-сигналы прицепа в автомобиле; Помогает ли искусственный свет расти растениям? Если нет, то есть хороший шанс. Осевая труба с порошковым покрытием черного цвета. 6-дюймовый овальный светодиодный задний фонарь прицепа Стоп-сигнал для грузовика, стоп-сигнал, поворот, задний ход, комбинированный фонарь. Если вы хотите настроить свой прицеп с помощью вспышки, добавить некоторые системы управления грузом или просто срочно заменить важный компонент, обратитесь к оригинальному Детали Haulmark для наилучшей общей производительности Муфты, шары и страховочные цепи 3 удобных расположения | 1-800-272-0283 985.863.3888 Совершенно новый. 82 продано. Рекомендованная производителем розничная цена от: Звоните, чтобы узнать текущую цену. Ролики и отбойники для лодочных прицепов. Дверь на заказ в стиле кемпер от 529,95 долларов США. КОРОБКА, ЗАКРЫТЫЙ ГРУЗОВОЙ ПРИЦЕП, опции Haulmark Light Cargo (1 шт.) Стальная рама Бирка с круглым V-образным вырезом Передняя плоская крыша (1 шт.) Длина 12 футов (1 шт.) Ширина 6 футов 2 дюйма 5000 фунтов Сцепное устройство (1 шт.) 2 дюйма x 3 дюйма Труба Основные рельсы Поперечные балки 24 дюйма На центральных Z-поперечинах Стандартная высота Вертикальные стойки 24 дюйма На центре (1 LF) Z-стойки 72-3/4 дюйма (1 шт. ) Дужки крыши 24-дюймовые На центральной секции шляпки Дуги крыши (1 шт.) Стандартный язык А-образной рамы 5 . Овальные герметичные светодиодные фонари с большим количеством диодов 6 дюймов. TRAILER SOURCE NEVADA 3112 N. NELLIS BLVD LAS VEGAS, NV 89115 702-413-7900 ЗВОНИТЕ ИЛИ ПИШИТЕ В ЛЮБОЕ ВРЕМЯ! Седельно-сцепное устройство в сборе и компоненты. О eBay; Объявления; Сообщество; Предварительно приваренные седла осевых рессор предназначены для крепления листовой рессоры снизу. Алюминиевая рама Бирка Плоская крыша Алюминиевые поперечины из труб Изгибы крыши из труб Изгибы крыши 24 дюйма в центре А-образная рама 44 дюйма с центральным дышлом Polar Wh. Наклейка Maverick Sunset $ 45,95. Жгут проводов plug-and-play для конкретного автомобиля, который не требует сращивания и оснащен стандартным разъемом для прицепа. 2014 Трейлеры Haulmark JSO85X22WT3 Прицеп для стройплощадки. из Соединенных Штатов. Подходит: задний фонарь. 7×14 Хвост бобра: Игрушечный тягач: 8 X 24 В комплекте: Игрушечный тягач: 8,5 X 28 Свобода: Игрушечный тягач: 8,5×24: Игрушечный тягач: C51135: Игрушечный тягач: Закрытый тягач: Игрушечный тягач: HAS75X14WT2. Если индикаторы на тестере работают нормально, проблема заключается в фонарях прицепа или жгуте проводов, и вам необходимо устранить неполадки в фонарях прицепа. Ось послепродажного обслуживания предназначена для использования с грузовыми и универсальными прицепами Haulmark. 5/8 дюйма в ширину. 1996 Featherlite 4 лошади с полным жилым помещением. Ответ эксперта: Вы можете убедиться, что ваш закрытый прицеп Haulmark 5 x 8 с измененной проводкой имеет требуемое по закону освещение, обратившись к связанной статье, в которой рассматриваются требования к освещению прицепа DOT. Рисунки и комментарии, помогающие понять, как заменить лампочку в заднем фонаре грузового автомобиля. 6 на 10 закрытый грузовой прицеп Haulmark для замены моего пятого колеса задние фонари прицепа двойной задний фонарь You Bargman 5 функция прямоугольная лампа накаливания черное основание красные прозрачные линзы фонари прицепа 30 84 008 5 X 10 закрытый грузовой прицеп одноосные прицепы Elite V 123 Duracraft 8 белые закрытые Прицеп Dcc58sap Blain S Farm Fleet Лодка Погружной прицеп Задний фонарь Утилита Светодиодные фонари прицепа и комплект проводки для Camper Truck RV Морской снегоход до 80 лет. Наклейка, Maverick Front $ 54,95. Светодиоды потребляют около 1/10 мощности, необходимой для стандартных ламп, и если вы замените некоторые или все обычные лампы на их светодиодные эквиваленты, вы можете значительно снизить энергопотребление проводки вашего автомобиля. Тормозные системы прицепа. После отсоединения разъемов заднего фонаря 2 разъема рядом с желтым проводом подключаются к жгуту и ​​фонарю со стороны водителя. Компания Homesteader Trailers превратилась в одного из ведущих производителей закрытых грузовых прицепов, прицепов с гидравлическим самосвалом, мотоциклетных прицепов, закрытых автоприцепов для перевозки автомобилей и прицепов для лошадей. Дом; часто задаваемые вопросы; Новости; Низкая цена. Плохой грунт часто становится причиной, когда работают только некоторые функции освещения и когда свет гаснет при нажатии на педаль тормоза. Прицепы для лодок и катеров, грузовые и грузовые прицепы Haulmark, запчасти для прицепов для лодок, носовые фары для лодок; Дополнительная навигация по сайту. Отфильтруйте поиск рекламы в трейлерах. — Debe aceptar эль siguiente descargo де responsabilidad, trminos y condiciones: Espere 5 das hbiles antes де консультант эль estado де су pedido. От задних фонарей, габаритных огней, заглушек для прицепов и прочего оборудования до колес и шин, осей, внешней обшивки, дверей и окон — DACCO может помочь вам с запчастями, которые вам нужны, чтобы вернуть прицеп на дорогу. Мы специализируемся на всех типах грузовых прицепов: закрытые прицепы, самосвальные прицепы, грузовые прицепы, прицепы с гусиной шеей, торговые прицепы, прицепы для барбекю, гоночные прицепы, прицепы для картинга, торговые прицепы, прицепы для мотоциклов, прицепы с V-образным носом, прицепы с задней дверью и крыльцо. прицепы все от ведущих отечественных производителей! В Haulmark мы создаем прицепы, которые работают так же усердно, как и вы. Этот прицеп оснащен осью 3500 # с радиальными шинами, задней дверью рампы, 3/4-дюймовым полом, боковой входной дверью, защитой от камней, V-образным носом и многим другим! Купите сейчас. Преобразователь задних фонарей, который вставляется в существующую проводку вашего автомобиля и обеспечивает стандартный разъем прицепа. НОВИНКА Транспортный закрытый грузовой прицеп Haulmark 8.5X16!У нас есть много размеров и стилей с большим количеством .Оптроника Лодочный/грузовой прицеп Низкопрофильный комбинированный задний фонарь со стороны пассажира. .Задний фонарь прицепа Haulmark Elite 2 на запчасти Хорошее гнездо для корпуса и верхняя линза.Выберите из широкий выбор запчастей по низким ценам и отличный сервис C $33,08 C. Замена вилок и розеток Поскольку наиболее распространенной причиной неправильной работы фонарей прицепа является плохое заземление или его отсутствие, сначала проверьте заземление прицепа и грузовика. общий 4-проводной разъем представляет собой 4-контактный плоский разъем, как показано здесь. МОДЕЛЬ гоночного прицепа Haulmark Edge Pro | EGP85X28WT4 Задняя дверь рампы Дверь рампы имеет стальную трубчатую раму калибра 14 1 x 2 дюйма, которая на 33% толще, чем электронная трубка, найденная на большинстве соревнований. Осмотрите проводку со стороны прицепа и со стороны автомобиля на предмет предохранителей. Фирменные тройные светодиодные овальные задние фонари Edge Pro со светодиодным задним светом (прозрачные линзы) . 2 оценки товара — 20шт T10 921 194 RV Trailer 42-SMD Запасные светодиодные фонари заднего хода 12 В Bu. 2015 Haulmark Passport. Остановитесь и взгляните на этот совершенно новый закрытый прицеп Haulmark 5×8 Passport 2015 с V-образным носом! От перевозки ваших друзей в их новый дом до хранения вашего любимого внедорожника и бережной перевозки антикварных реликвий вашей семьи — вам нужен умный грузовой прицеп, который поможет со всеми вашими потребностями в перевозке. ОБНОВЛЕНИЕ ЗАДНЕГО ШАССИ. 04. 4,8 из 5 звезд 1233. Спонсируется. Оптронный красный 3/4-дюймовый светодиод Uni-Lite MCL-11RKB. Посмотреть наличие рядом с вами. Наш широкий ассортимент включает в себя: светодиодное освещение и вывески. На самом деле мне нравится делать это таким образом, задние фонари моего кемпера представляют собой изготовленные на заказ светодиоды за стандартными линзами. Комплект задних фонарей, квадратный, погружной и с лампой накаливания. мы заменим товар. Купить сейчас. Поиск: трейлер Homesteader. Сами лампы не должны быть сменными. Если вы хотите мгновенно настроить свой прицеп, добавить некоторые системы управления грузом или просто срочно заменить важный компонент, обратитесь к оригинальным запчастям Haulmark для достижения наилучших общих характеристик. 22,9 доллара США9. Нет никаких сомнений в том, что Transport Auto загружен ценностью. Посмотреть наличие рядом с вами. Trailer Parts Superstore продает запчасти и аксессуары для прицепов всех размеров для туристических и коммерческих прицепов по сниженным ценам! Дилеры Haulmark — это профессионалы в области прицепов, обладающие необходимым опытом, чтобы помочь вам. Запасной номер: HM02858 Получить предложение Подробнее Нажмите, чтобы позвонить в универсальный магазин для приобретения оригинальных запасных частей Haulmark! Очистите разъем (фото, шаг 2 ниже) и проверьте еще раз. . Мы используем только самые качественные материалы и тщательно следим за конструкцией каждого прицепа. Специальная веб-страница: http://feasibleprepper.com/index.php/content/do-it-yourself/31-trailer-tail-light-replacementВот очень простой способ замены. Склад запасных частей для прицепов Разнообразие дисковых тормозов Kodiak 10 дюймов из нержавеющей стали (каждый) — 1-rcm-10-ss-k, узлы дисковых тормозов Kodiak, компоненты прицепов Kodiak для прицепов общего назначения, мотоциклов и снегоходов. Деталь № 403085. 49-96 из 613 результатов для «Halmark trailer parts» РЕЗУЛЬТАТЫ Partsam 20x 3,8 «Янтарные / красные Габаритные огни Грузовик Прицеп RV Грузовик Фургон Боковые габаритные индикаторы Декоративные, тонкая линия 3,8 «6 светодиодов Янтарные габаритные огни прицепа Парковочные указатели поворота 540 $ 22 39 Получить это уже в среду, 13 апреля БЕСПЛАТНАЯ доставка заказов на сумму более 25 долларов США, отправленных Amazon Top Rated Seller Top Rated Seller. Артикул: C6423. 23 000 долларов. Цена: 0,93 доллара. Ваш универсальный магазин оригинальных запчастей Haulmark! 259,00 долларов США. Артикул № 442405. Para obtener ayuda en espaol, llame a Andrea Castro al 574-264-9661 доб. Два кондуктора. Мы вас прикрыли. 4,6 из 5 звезд 7015. Пожалуйста, подождите 5 рабочих дней, прежде чем узнать о статусе вашего заказа. Читать далее . Запасной рычаг дверного упора $ 13,95. Год. Заявление: . Проверьте, нет ли оборванных проводов рядом с разъемом. Ваш главный дилер грузовых, коммунальных и специальных прицепов в Перл-Ривер / Слайделл, штат Луизиана, Ковингтон, штат Луизиана, и на побережье Мексиканского залива Миссисипи. Рекомендуемые продукты Reese — распределение веса круглого стержня с системой контроля раскачивания — полная полная масса 8 000 фунтов или TW 800 фунтов 379 долл. США.95 Добавить в корзину Curt — Сцепное устройство с игольчатым крючком 30 000 фунтов — Подходит для кольца Lunette от 2 1/2 до 3 $ 177,65 Добавить в корзину Общая длина Draw-Tite = 91 дюйм. Лицо втулки = 86 дюймов. Центр пружины = 70 дюймов. Если вы’ Если вы хотите узнать больше о продукте или задать общий вопрос, воспользуйтесь формой ниже или свяжитесь с нами по электронной почте Я думаю, что они стоят около 10 долларов США в любом магазине товаров для лодок. , Если вы откроете капсулу, чтобы заменить лампочку, у вас больше не будет герметичного блока Все алюминиевые опускающиеся окна с решетками со стороны головы Ясли Стенка с шипами Резиновые коврики в кабине Тройной светодиодный задний фонарь прицепа — стоп, хвост, поворот, резервное копирование — Красные и прозрачные линзы — Кол-во 1 (124) 4. Крепления и E-Track Подробнее Wesbar Сменный фонарь прицепа $ 11. ОБСЛУЖИВАНИЕ ОСЕЙ НА КАЖДОЙ ОСИ С НОВЫМИ ПОДШИПНИКАМИ И СМАЗКОЙ Емкость оси Встроенный отражатель. Подержанный. Если перегоревшие предохранители не исчезнут, это может быть результатом перегрузки цепи. Просмотр продуктов (2) STL70 SERIES. Получите большую сумку для FRE. E при ЛЮБОЙ покупке онлайн! У нас есть такие сменные светодиодные «лампы» для многих популярных ламп накаливания, используемых в прицепах. 23 доллара США. Бесплатный самовывоз в магазине или на обочине. ОДИН СВЕТОДИОД 6-дюймовый герметичный стоп-сигнал/поворотник/задний фонарь. C $25,67. В этом видео я покажу вам, как заменить герметичный светодиодный фонарь скрытого монтажа на автовозе SureTrac. Одним из решений является замена фонарей прицепа на светодиоды. 99. . Некоторые водители даже не тянут прицеп из-за разбитого фонаря. Будь то что-то настолько сложное, как выбор правильной оси, тормозов или привода, или такое простое, как замена сломанной линзы заднего фонаря, профессиональная команда обслуживания клиентов Trailer Parts USA всегда готова помочь.

Фисташковый бизнес на продажу, Замена дождевика Marmot Aeolos 2p, Оконный комнатный кондиционер Frigidaire 12 000 БТЕ, Размер лампы дальнего света Honda Pilot 2011, Ожерелье Tiffany 1837 Interlocking Circles, Подставка для монитора с полкой, Клин Auralex Studiofoam,

Как сконструировать каплевидную раму прицепа своими руками

К концу этой статьи вы приступите к проектированию каплевидной рамы прицепа, изготовленной по индивидуальному заказу.

Лучшая рама для каплевидного прицепа — та, которая предназначена для одной цели — каплевидного прицепа. Есть множество различных рам, которые люди используют для каплевидных кемперов (подробнее об этих рамах). Изготовленная по индивидуальному заказу рама прицепа предлагает наилучшие возможности для творчества, долговечности и долгосрочной экономии средств для вашего каплевидного прицепа.

Однако браться за такой проект может показаться непосильной задачей, поэтому так много людей не берутся за него. Вот почему мы здесь!

Спроектировать долговечную сварную раму прицепа за эти ШЕСТЬ шагов довольно просто.

Шаг 1. Определение основных требований к конструкции

При любой индивидуальной сборке к конструкции рамы прицепа необходимо учитывать ряд требований. Однако основные элементы дизайна большинства каплевидных оправ относятся к одной из шести категорий:

• Использование прицепа Teardrop по назначению
  • На дорогах/гравийных дорогах: рама этого прицепа может иметь более легкую конструкцию и обычно имеет рессорную или торсионную ось.
  • Внедорожный прицеп Teardrop: Рама этого прицепа должна быть более жесткой и способной вместить ось — обычно подвеска без рессоры или без оси Timbren.
• Габаритные размеры рамы и дышла:
  • Как кузов крепится к раме? Если рама проскальзывает внутри корпуса, вам нужно сделать ее уже, чем ваши окончательные размеры.
  • Сколько места вам нужно позади тягача? Больно пытаться открыть заднюю часть вашего автомобиля, чтобы понять, что он заблокирован прицепом со слишком коротким дышлом.
• Требования к оси, подвеске, крыльям и сцепке рамы
  • Часто эти детали необходимо крепить к раме особым образом (с помощью болтов или сварки) с использованием определенной геометрии или материалов.
• Управление проводкой Встроенный
  • Спланируйте, где вся проводка ходовых огней будет проходить через раму или вокруг нее. Если возможно, встройте точки крепления в раму.
• Встроенные крепления для кузова Teardrop Camper
  • Кузов необходимо прикрепить к раме. Средний прицеп-капля имеет 8–10 точек крепления.
• Специальные функции
  • Крепления для ящика для дышла, крепления запасного колеса, брони шасси, буксирных точек, приемников сцепки, крепления домкрата, крепления тормозной магистрали прицепа, безопасности прицепа, хранения для обуви и т. д.

Составьте список всех деталей, которые вы хотите использовать в раме прицепа. Если вы не уверены, чего хотите, попробуйте арендовать каплевидный трейлер и запишите те элементы, которые вам действительно нравятся или которые вы хотели бы иметь в арендованной слезинке.

Шаг 2. Сделайте чертеж конструкции рамы прицепа

Когда вы полностью погружены в работу по изготовлению, последнее, что вам нужно, — это проектировать или решать проблемы. Устраните сопротивление процессу сборки, приняв проектные решения на чертеже до того, как появится первая стальная искра. Это сэкономит вам деньги, время и нервы.

Есть два способа, которыми строители рисуют каплевидную раму:

• Нарисованная от руки
  • Быстрый способ получить представление о каплевидной раме прицепа. Недостатком этого является то, что трудно увидеть, как будет соединяться каждый тип стали, разложить каждую деталь, и сложнее представить, как конечный продукт будет выглядеть под кузовом прицепа. Включите как можно больше углов и размеров.
• CAD
  • Самый точный и точный инструмент для решения проблем проектирования рамы. Самым большим препятствием для большинства разработчиков является кривая обучения программному обеспечению. Ничто не может сравниться с действительно отличным чертежом САПР, когда дело доходит до знания того, как вся рама будет сочетаться друг с другом.
  • Если вы хотите изучить Fusion 360, чтобы спроектировать свой каплевидный трейлер, посетите веб-сайт Кевина в Product Design Online. Вы будете учиться у эксперта и будете поддерживать Overland Trailer!

Какими бы замечательными ни были чертежи в САПР, большинство самодельных каплевидных конструкторов просто используют бумагу и ручку. Мой первый каплевидный трейлер был нарисован фломастером и блокнотом. Я бы сказал, что мой первый дизайн был хорош на 90%, и у меня не было этого списка с практическими рекомендациями, который мог бы мне помочь. Если вы строите Teardrop размером 5 x 8 футов, ознакомьтесь с планами нашего производителя.

Этап 3. Планирование материалов рамы в конструкции

Правильный тип стали для рамы обеспечивает правильную работу прицепа, снижает общий вес, сохраняя при этом прочность, необходимую для предполагаемого использования каплевидной формы (определяется на этапе 1). См. требования в шагах 1–2, чтобы определить, какой тип стали вам понадобится.

Стальные профили

Два наиболее распространенных стальных профиля в каплевидных рамах прицепов:

• Швеллер – легкий и прочный вариант. Хорошим размером является сталь 1″ x 2″ x (1/8″ или 3/16″). Канал также обеспечивает естественное место для монтажа проводки в защищенном месте. Этот материал хорош для рамы дорожного/гравийного прицепа. Вы не можете установить ось Timbren на стальной канал.
• Трубка – Стальная труба прочная и водонепроницаемая. Это отличный материал для внедорожного трейлера. Стальная труба размером 2″ x 2″ является минимальным требованием для безосевой системы подвески тимбрена.

Толщина/калибр стали

Рассмотрите требуемую толщину стали. Местный сварщик или поставщик стали может дать профессиональный совет, относящийся к вашему проекту, но большинство рам для кемперов имеют толщину от 1/8 до 3/16 дюймов. Более 1/4″, безусловно, избыточно даже для внедорожника.

Разнообразие стальных профилей

Тот факт, что сталь выпускается в самых разных формах (трубчатые, швеллерные, угловые, плоские, круглые), не означает, что рама прицепа должна использовать их все. В идеале ваша рамка должна иметь 3-5 различных форм по двум причинам:

1. Простой дизайн
2. Эффективное использование материалов экономит время и деньги. Большинство стали имеет длину 20 футов. Это также дешевле в более длинных отрезках той же формы.

Главное знать, сколько вам нужно каждого типа.

Эффективное планирование раскроя

Планирование каждого раскроя для наиболее эффективного использования материала жизненно важно для экономии денег и минимизации отходов.

Бесплатный и простой способ нанести на карту все ваши разрезы (с учетом ширины лезвия) — CutListOptimizer.com. Сайт рассчитает наиболее эффективный список разрезов для вашего сырья и предоставит вам графическую карту разрезов и письменный список разрезов.

Теперь, когда ваш план в основном определен, пришло время вызвать экспертов по стали для его полировки. Они могут помочь вам найти исходные материалы, покритиковать ваш дизайн и даже выполнить часть работы!

Шаг 4. Профессиональная обратная связь по дизайну рамы

Есть три специалиста, к которым я всегда обращаюсь при разработке новой каплевидной рамы своими руками.

Местные органы власти

В зависимости от того, где вы живете, вы можете обратиться в местные транспортные органы, чтобы получить список требований к самодельной раме прицепа. Обычно эта информация скрыта на правительственном веб-сайте. Если вы проектируете автомобиль с учетом государственных требований, он должен пройти проверку и получить разрешение на использование на дорогах общего пользования.

Профессиональный сварщик

Отнесите свой чертеж и требования местному сварщику и спросите его мнение. Этот человек также может направить вас к лучшим местам, где можно найти сырую сталь или лучшую краску / порошковую краску в этом районе (они НЕ все одинаковы).

Поставщики стали

Поставщики стали могут помочь вам получить именно те материалы, которые вам нужны. Стоит спросить их о любых скидках, которые они могли накопить у других клиентов. Они обычно продают их со скидкой или, по крайней мере, это может избавить вас от необходимости покупать полную длину стали. Они также могут предложить аналогичную форму стали по более выгодной цене, если вы готовы немного изменить свой дизайн.

Теперь, когда на вашей стороне профессионалы, пришло время сделать заказ на сталь и подготовиться к изготовлению рамы!

Шаг 5: Инструменты и безопасность

Проведите инвентаризацию своего защитного снаряжения и инструментов для металлообработки. Важнейшим защитным снаряжением являются длинные рукава, защита ушей, защита глаз и перчатки. Важнейшими инструментами, которые вам понадобятся, являются сварочный аппарат и угловая шлифовальная машина.

Ознакомьтесь с уроками «Советы эксперта», чтобы получить более полный список инструментов и защитного снаряжения.

Работать по металлу проще, чем по дереву

У меня есть друг по имени Билл, профессиональный сварщик. Он всегда говорит мне, что работать с металлом намного проще, чем с деревом.

По его словам, «Если я обрезаю что-то слишком короткое, я всегда могу добавить материал обратно. Это проще, чем работа по дереву!»

Он прав. Даже если вы выполните все 6 шагов проектирования и обнаружите, что вам не хватает того, что вам нужно, легко просто добавить или вычесть рамку. Металлообработка позволяет нам много раз пытаться сделать все правильно.

Поверьте нам с Биллом, вы можете спроектировать отличный каплевидный каркас прицепа, выполнив эти 6 шагов и немного профессиональной обратной связи.

Ура!

Марка

6 лучших комплектов прицепов Teardrop для сборки собственного кемпера за одну ночь!

1 акция

• Facebook
• Twitter
• Электронная почта

Кемперы Teardrop были в моде после Второй мировой войны. Это было время, когда американцы больше, чем когда-либо прежде, отвечали на призыв к открытой дороге благодаря новым межгосударственным инфраструктурным проектам, соединяющим море с сияющим морем.

Конечно, в те времена пикапы были только у строителей и фермеров.

Среднестатистическая семья имела седан из детройтской стали и небольшую мощность.

Это сделало прицепы-каплеуловители идеально подходящими для небольших семей, которые хотели путешествовать с большим комфортом, чем вы можете получить от палатки.

В те дни было довольно сложно найти рядом с собой производителя прицепов-каплевидностей. Итак, многие люди с навыками «сделай сам» начали строить свои собственные.

Это наводнило дороги винтажными моделями, изготовленными по индивидуальному заказу и предназначенными для удовлетворения вкусов каждой семьи.

Сегодня слезы переживают бурное возрождение благодаря простоте буксировки и стильному внешнему виду.

Хотя найти их в автосалонах гораздо проще, чем 60 лет назад, многие самодельщики осваивают идею создания своих собственных или копий того, что когда-то сделал их отец.

Если вы заядлый любитель делать все своими руками и вам нравится внешний вид качественного прицепа-каплевидки, то следующий список комплектов для кемпинга-каплевидной формы может стать идеальным местом для того, чтобы дать волю своим творческим сокам.

Мы нашли время, чтобы поближе познакомиться с некоторыми из лучших комплектов, предлагаемых мастерами по производству каплевидных трейлеров по всей стране.

Мы постарались включить что-то для каждого уровня навыков, от комплексного набора Birch Campers, который можно собрать менее чем за 50 часов, до чертежей винтажного трейлера Kuffel Creek, где вы изготовите каждый квадратный дюйм каплевидного кемпера.

Сколько стоит построить собственный прицеп Teardrop?

В среднем вы должны быть в состоянии построить базовый прицеп-каплевидку примерно за 5000–7000 долларов.

Хотя чем больше вы его настраиваете, тем выше будет цена.

Некоторые из самых роскошных моделей могут стоить более 15 000 долларов в зависимости от того, какие бытовые приборы и материалы вы в них вложили.

Какой тип прицепа мне нужен для постройки кемпера Teardrop?

Большинство самодельных каплевидных прицепов построены на раме универсального прицепа размером 4 х 8 футов.

Хотя нет жесткого правила, говорящего, что вы не можете использовать большую платформу или прицеп с усиленной подвеской для передвижения по бездорожью с каплевидным прицепом.

6 лучших комплектов и чертежей для прицепов Teardrop На рынке

В следующем списке мы попытались отсеять некоторые из однодневных онлайн-планов, предложенных одним человеком, работающим в одиночестве в своем гараже.

Вместо этого мы попытались поближе познакомиться с реальными компаниями, продающими комплекты с деталями или планами, которые вам легко найти самостоятельно.

Попутно мы также старались помнить о строительных материалах и о том, насколько сложной может быть сборка.

Это шесть лучших наборов для переоборудования кемперов своими руками, которые мы могли найти на рынке.

• Кесапик легкий ремесленный костюм наборочный комплект для лагеря и планы
• Березовые туристы Ультрасовая древесная каркасная карта.
• Сухопутный трейлер 5 x 8 футов Teardrop Trailer Kit
• Чертежи прицепа Kuffel Creek Teardrop

1.

Chesapeake Light Craft Сборка собственного комплекта кемпера Teardrop и чертежи @clcboats

Chesapeake Light Craft начинала как производитель красивых легких судов Chesapeake Bay. область.

Их набор включает многое из того, чему они научились, делая деревянные лодки.

Это придает прицепу-каплевидке органичный вид, в отличие от вида «консервированной ветчины», который вы найдете во многих кемперах-каплевидках с металлической внешней оболочкой.

Компромисс здесь заключается в том, что вам нужно приложить дополнительные усилия, чтобы сохранить внешний вид дерева.

Без надлежащего хранения зимой элементы могут начать воздействовать на отделку, вызывая ее потускнение.

Итак, если вы нажмете на курок с этим комплектом, вам следует хранить этот трейлер в помещении или в гараже, когда вы не путешествуете с ним.

Кемпер предназначен для сборки на раме прицепа размером 5 на 8 футов. Это дает достаточно места для полноразмерной кровати во внутреннем спальном пространстве, а также дает достаточно места для заднего люка, в котором может разместиться скромная кухня для дома на колесах.

Прицеп не входит в комплект, но они настоятельно рекомендуют использовать комплект для бортового прицепа Trailex SUT-1000-CLC, который отличается превосходной устойчивостью и надежной системой подвески, необходимой для того, чтобы выдержать вес цельной деревянной конструкции. слезоточивый трейлер.

Метод изготовления напрямую заимствован из того, что производители каяков называют «стежком и клеем».

Затем швы армируются водостойкой эпоксидной смолой и стекловолоконной лентой. Этот тип сложной столярной работы требует наличия специальных зажимов и приспособлений в определенных местах. Не говоря уже о точности.

Так что, если вы новичок в столярных работах, этот комплект трейлера в форме слезы может бросить вам вызов.

Еще одна приятная особенность каплевидного прицепа Chesapeake Light Craft — усиленный багажник на крыше. Он достаточно прочный, чтобы вы могли взять с собой каноэ, каяк или горный велосипед.

2.

Birch Campers Сверхлегкий набор DIY Teardrop Camper @thehedgehug

Компания Birch Campers, базирующаяся в Филадельфии, состоит из команды высококвалифицированных производителей.

В комплект входит все, что вам нужно, чтобы максимально использовать каплевидный трейлер.

Сюда входят основные деревянные рамы и стальные балки, а также окна из лексана, вентиляционные отверстия в крыше, двери и другие компоненты оборудования.

Следуя инструкциям в письме, вы получите прочный деревянный трейлер для путешествий, который служит чистым холстом, готовым для ваших индивидуальных особенностей.

Здесь вы снова говорите о каплевидном прицепе с в основном деревянным корпусом.

Это означает, что вам придется либо использовать обработанную древесину, либо принять дополнительные меры для ее защиты от непогоды.

Один или два слоя лака для лонжеронов морского класса помогут предотвратить проблемы с влажностью в долгосрочной перспективе.

Сам набор был разработан таким образом, чтобы вы могли собрать каплевидный трейлер менее чем за 50 часов.

Это делает кемперы Birch одним из лучших вариантов для самодельщиков со средними навыками строительства или людей, которые хотят наслаждаться своим новым нестандартным кемпером, не проводя всю зиму в гараже.

Birch Campers также ведет онлайн-форум, где вы можете задать вопросы и обменяться идеями с другими людьми, которые уже построили свой собственный кемпер.

Если вы потратите время на сортировку пользовательских сборок и творческих идей, разработанных другими людьми, это поможет вам максимально эффективно использовать свою сборку.

В начальном комплекте вы также найдете отличные дополнительные опции и базовое оборудование, которые можно найти во многих высококачественных каплевидных прицепах.

Сюда входят кухонные шкафы, пара поручней на крыше, а также некоторые основные электроприборы и скромная пропановая печь.

Вы можете добавить их по своему усмотрению или заменить их собственным видением.

Если вы не хотите проходить через все хлопоты с поиском основных компонентов, вы можете переместить комплект Birch Campers в свой список.

3.

Big Woody Teardrop Camper Ultimate Kit @jmacwill01

Big Woody имеет репутацию производителя каплевидных прицепов и комплектов по очень доступным ценам.

Фактически, одна из их самых популярных моделей, известная как Ultimate, стоит всего 899 долларов. Это самый доступный из всех настоящих «комплектов» в этом списке.

Big Woody подразделяет свои наборы на различные «Пакеты». Это позволяет вам немного смешивать и подбирать то, что вам нужно для проекта, который вы задумали.

Принимая во внимание то, что у вас уже может быть под рукой. Если вы придерживаетесь их самого доступного и популярного комплекта «Ultimate», вы получаете деревянную фурнитуру и шаблоны, а также камбуз и электрический пакет.

The Ultimate также поставляется с комплектом защиты от атмосферных воздействий и крепежом для складного бокового столика.

Имейте в виду, что с этим набором дрова будете добывать только вы. Хотя вы получаете множество шаблонов и аппаратных компонентов, более крупные материалы остаются на ваше усмотрение.

Это может быть проблемой, если в вашем районе трудно найти пиломатериалы по доступной цене.

В электрический комплект также входит 12-вольтовая домашняя батарея глубокого разряда. Хотя вы получаете все необходимое для установки электрооборудования, включая батарейный отсек, две розетки, осветительные приборы и разъем питания на 15 ампер для подключения к береговой сети в парке для автофургонов.

Суть в том, что, несмотря на то, что Big Woody является очень доступным комплектом, вы все равно потратите дополнительное время и деньги на поиск некоторых сыпучих материалов самостоятельно.

4.

TeardropsNW Комплекты внедорожных прицепов Teardrop @teardropsnw

Как следует из названия, Teardrops NW укомплектован командой преданных своему делу мастеров и их собакой, базирующейся на северо-западе Тихого океана.

Их комплекты точно изготовлены с использованием современной технологии ЧПУ. Они даже предлагают варианты финансирования, чтобы помочь сделать некоторые из своих более продвинутых комплектов доступными и недорогими.

Teardrops NW предлагает широкий выбор моделей, некоторые из которых разработаны для людей, которые любят ездить по шоссе от одной стоянки автофургонов к другой, а также модели, предназначенные для отдыхающих на сухих участках, которые хотят путешествовать по бездорожью.

Они разбивают свои наборы на «функции» или пакеты, чтобы помочь вам настроить свою сборку или купить только то, что вам нужно, без необходимости удваивать то, что у вас уже есть под рукой.

Включает в себя функции «рама и кузов», «кабина», «камбуз» и «электрооборудование», которые могут работать с большинством их доступных тарифных планов.

Если вы ищете высококачественный комплект Teardrop с множеством простых в установке пользовательских опций, вы можете переместить Teardrops NW вверх по списку.

У них есть несколько продуманных дополнительных улучшений, которые позволят вам собрать каплевидный прицеп в соответствии с вашим стилем путешествий.

В комплект Off-Road Upgrade входит ось Timbren 3500HD с модернизированными электрическими тормозами, а также модификации рамы для большей выносливости на бездорожье. Он также модернизирует базовый прицеп до 15-дюймовых стальных дисков.

Их комплект электрооборудования и отделки включает в себя все, что вам нужно, чтобы подключить свою каплю, как профессионал.

Он включает в себя 13-скоростной вентилятор Fantastic, 2 крыльца, 3 внутренних светодиодных фонаря, пару розеток 110 В с розеткой GFCI. Также есть измеритель напряжения, 12-вольтовая вилка, порт USB и главный выключатель.

Когда дело доходит до внутренней отделки шкафов, Teardrops NW делает все возможное, чтобы предложить множество вариантов.

Это включает в себя такие вещи, как шкафы с двумя и тремя ящиками, а также хорошо организованный камбуз «Ацтек».

С их помощью можно комбинировать и создавать кухню или внутренние шкафы в соответствии с вашими потребностями. Или вы можете оставить их, чтобы установить свои собственные творения.

Если вы не являетесь опытным краснодеревщиком, но хотите хорошо сложенные шкафы в своем прицепе-капле, тогда вам нужно переместить Teardrops NW вверх по списку.

5.

Сухопутный прицеп Комплект 5′ x 8′ Teardrop Trailer

Overland Trailer имеет очень популярный каплевидный прицеп, известный как 58 Heald. Настолько популярен, что производитель предлагает его в виде комплекта-клона.

Это позволяет вам построить собственную копию их популярного кемпера-каплевидной формы за небольшую часть стоимости прямой покупки.

Хотя у этого подхода есть свои плюсы и минусы. Приятно то, что каплевидный прицеп по планам «Клона» сделан в основном из металла со сварными секциями.

Это дает вам уровень прочности, с которым не может сравниться набор деревянных капелек. К сожалению, это также увеличивает стоимость и ограничивает возможности настройки только салоном и шинами.

Если вы уже являетесь поклонником 58 Heald или вам нужен прицеп-капля с металлической обшивкой, то этот комплект, вероятно, идеально вам подойдет.

Так как они также делают 58 Heald как часть своей обычной линейки, Overland Trailer предлагает вам один из самых полных комплектов прицепов-каплеуловителей.

Включает в себя комплексные планы производственной сборки и сопутствующие видеоролики, которые шаг за шагом проведут вас через процесс строительства.

Вы также получаете чертежи рамы и кузова прицепа со всеми необходимыми компонентами. В комплект входят все необходимые деревянные детали, изготовленные на станке с ЧПУ.

Также важно отметить, что в комплект входит необходимая фанера для двери камбузного люка, боковых стенок и шкафа.

Хоть сам вырезал. Это избавляет вас от необходимости закупать и транспортировать фанеру из хозяйственного магазина, что вы видите со многими моделями конкурентов.

Пожалуй, самая важная часть ремизного комплекта Overland Trailer 58 — это алюминиевая обшивка крыши и боковин.

Каждая деталь вырезана лазером и идеально сочетается со стальной рамой.

Компоненты прицепа включают торсионную ось Dexter весом 1200 фунтов и кронштейны, а также круглые стальные крылья и все необходимые внешние фонари и электрические компоненты, чтобы гарантировать, что прицеп действительно разрешен для использования на дорогах.

На бумаге это может показаться незначительным, но это очень удобно, когда вам нужно обратиться в DMV, чтобы получить официальную лицензию на прицеп.

6.

Kuffel Creek Чертежи трейлера Teardrop

Kuffel Creek предлагает подробные чертежи трех своих самых популярных моделей. Benroy, 8-футовый Cubby и 10-футовый Comet.

Одна из приятных особенностей этих планов заключается в том, что они призывают придать последнему каплевидному трейлеру металлическую оболочку.

Тем не менее, они также предоставляют больше места для маневра, чем другие каплевидные трейлеры с металлическим корпусом.

Они так твердо верят в качество сборки своих планов, что все три подкреплены 100% гарантией возврата денег.

Здесь важно отметить, что это не столько «Комплект», сколько комплексные планы на качественные каплевидные прицепы.

Это означает, что Kuffel Creek больше подходит для практичных мастеров-сделай сам, которым совершенно удобно искать и создавать свои собственные компоненты.

Включая поиск совместимого прицепа. Если вы опытный производитель с нужными инструментами и хотите подключиться к проекту по строительству винтажного прицепа-каплевидки, то один из этих трех наборов идеально подойдет вам.

Benroy имеет винтажный внешний вид и ощущение каплевидных прицепов, которые доминировали в ландшафте RV после Второй мировой войны.

Легко буксируется и обладает превосходной аэродинамикой. Имеется единственная боковая дверь для доступа в салон и просторная кухня в заднем люке.

8-футовый Cubby — это шаг вперед по размеру и прочности конструкции. Он должен быть построен на раме прицепа размером 5 на 8 футов.

Это может затруднить поиск листа алюминия шириной 5 футов, который вам понадобится для обшивки крыши, в отличие от обшивки шириной 4 фута, используемой во многих небольших каплевидных прицепах с алюминиевым корпусом.

Вы по достоинству оцените место для хранения внутри шкафа, а также относительно большую кухню за задним люком.

10-футовая «Комета» — самый большой из чертежей Куффель-Крик. Это означает, что у вас есть много внутреннего пространства для сна и хранения вещей, а также достаточно места для локтя, чтобы взять с собой маленького ребенка или, возможно, двух детей.

Камбуз включает в себя встроенный холодильник, электрическую систему водоснабжения, поддерживаемую 12-галлонным резервуаром для пресной воды, выдвижную печь и даже место для хранения складного 4-местного стола со скамейками.
