Как сделать проставки под стойки своими руками: Проставки для увеличения клиренса своими руками, чертежи

Как увеличить дорожный просвет на Хёндай акцент

Автомобиль: Хёндай Акцент.
Спрашивает: Макарчик.
Суть вопроса: маленький клиренс, что делать?

Всем хороша машина, хоть и старая, но надёжная и неприхотливая. Не считая масложора, а мой пробег уже на ней за 150 000 км. Но клиренс дико бесит. Низкий, сейчас ещё пружины подсели, вообще везде шкрябаю. Подскажите, как увеличить дорожный просвет без потери управляемости?

Смотрите это видео на YouTube

Содержание

1 Увеличение клиренса
- 1.1 Самый простой способ
2 Стандартный клиренс (фото)

Увеличение клиренса

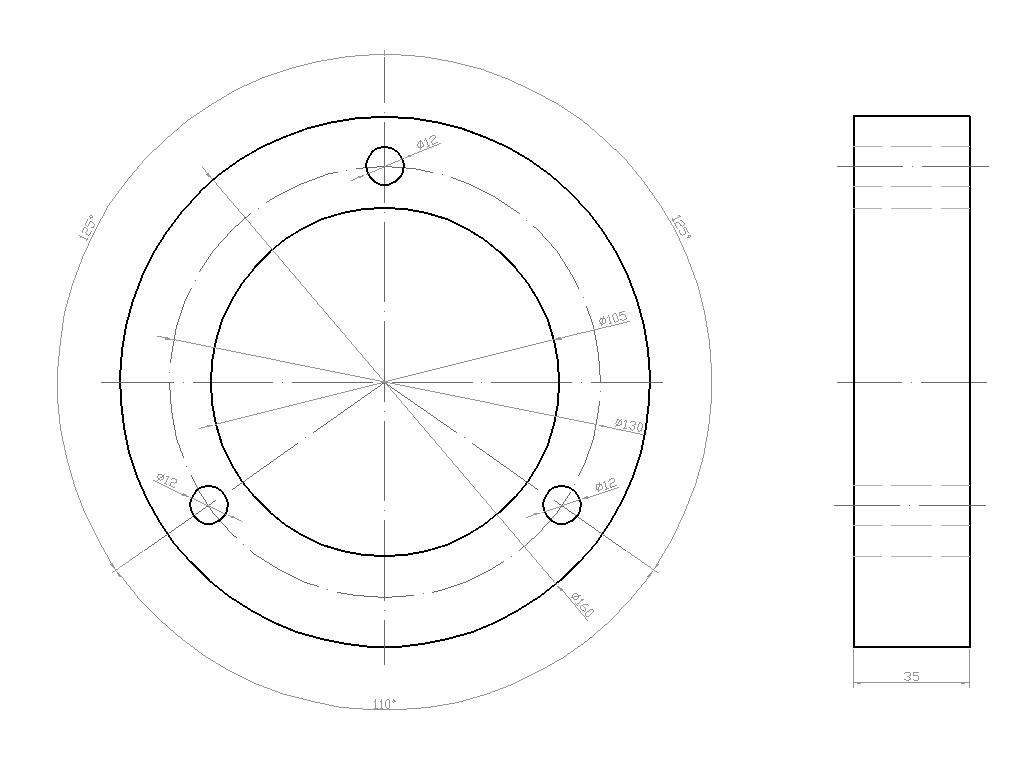

Приподнять кузов автомобиля на несколько сантиметров можно с помощью вставок под амортизаторы.

Многих водителей вполне устраивает недорогой особо неприхотливый Хёндай Акцент который хорош для поездок по гладким дорогам.

Проблемы появляются на просёлочных дорогах и на зимних сугробах из-за небольшого дорожного просвета, и водители начинаются задумываться об его увеличении.

Самый простой способ

Увеличить клиренс можно довольно простым способом и дешёвым способом, установив резиновые вставки под передние стойки амортизаторов.

: Вставки резиновые вазовские.

: Вставки полиуретановые Хёндай Акцент.

: Вставки дюралевые.

Для этой цели вполне подойдут двухсантиметровые Вазовские вставки, которые возможно потребуют небольшой доработки и более длинные шпильки для крепления опорной подушки амортизатора к кузову автомобиля.

Установив домкрат, следует приподнять автомобиль и снять переднее колесо.
Отсоединить тормозной шланг, от амортизаторной стойки вынув стопорную пластину плоскогубцами.
Вывернуть и удалить два болта крепления стойки к цапфе.
Откручиваем нижнее крепление стойки.
Открутить три гайки крепления опорной подушки амортизатора и снять стойку в сборе.
Откручиваем крепление стойки в моторном отсеке и вынимаем стойку вниз.

Отверстия на резиновой вставки могут немного не совпадать с по расположению со шпильками.

Для этого потребуется их расширить при помощи сверла и круглого напильника.
Аккуратно выбить деревянной киянкой штатные шпильки и установить более длинный вариант.
Сначала нужно сжать пружины струбцинами.
Для выпрессовки шпилек можно использовать съемник.
Если новые шпильки болтаются в отверстиях, придется прихватить их сваркой.
Надеть на опорную подушку резиновую вставку и установить амортизаторную стойку на своё место.
Новые шпильки могут оказаться слишком длинные, можно их обрезать.
Аналогичную операцию произвести со второй амортизаторной стойкой.
Автомобиль заметно прибавит в клиренсе.

Более дорогой, но менее затратный по времени вариант приобрести комплект вставок именно для Хёндай Акцент и установить по вышеуказанной схеме. Стоит отметить, что конструктивные изменения повлияют на устойчивость и манёвренность автомобиля и об этом следует знать и помнить при езде на высокой скорости и прохождении виража.

Смотрите это видео на YouTube

Стандартный клиренс (фото)

В сравнении.

На фото в сравнении с внедорожником Сузуки Гранд Витара 2006 года выпуска, 2.0 АТ. И наш редакционный акцент «на стоке».

Метки: Хёндай Акцент

Проставки под стойки посоветуйте. — Honda Civic 5D

Форум
Honda Civic
Honda Civic 5D
Проставки под стойки посоветуйте.

10.03.2012, 14:54 #1

Проставки под стойки посоветуйте.
Не нашёл похожей темы. Вообщем может кто подскажет где купить проставки под передние и задние стойки, или из чего их можно сделать и кто за это возьмется? Меня машина всем устраивает, но клиренс это просто большой минус. С днища у меня оторвало уже более 50 % пластика. Про вред проставок слышать ничего не хочу и про замену авто на джип. В том году застревал раз 15. В этом году после февральских снегопадов опять одни проблемы. Логаны по калее без проблем проходят, а я встаю. А представляете, как страдает сцепление? Бывало шестерёнка выскакивала. Вообщем направьте на путь истинный.
Ответить с цитированием
10.03.2012, 16:25 #2

Сообщение от Андрей Е.
Про вред проставок слышать ничего не хочу и про замену авто на джип. В том году застревал раз 15. В этом году после февральских снегопадов опять одни проблемы. Логаны по калее без проблем проходят, а я встаю. А представляете, как страдает сцепление? Бывало шестерёнка выскакивала. Вообщем направьте на путь истинный.
Да ладно, не можешь найти? На цивики 5D полно проставок под стойки в любом магазине…
Ответить с цитированием
10.03.2012, 16:27 #3

Может интернет-магазин какой нибудь знаете?
Ответить с цитированием
10.03.2012, 18:08 #4

а резина на сколько ??? на 45 . ..???
Ответить с цитированием
11.03.2012, 05:51 #5

205 55 r 16 зима. Буду брать следующую 205 60. Но старая ещё хорошая на 2 сезона потянет. Вопрос вообщем не в этом.
Я и проставки установлю и резину (в России живём).
Последний раз редактировалось Андрей Е.; 11.03.2012 в 05:58.
Ответить с цитированием
11.03.2012, 07:13 #6

Сообщение от Люберецкий
Да ладно, не можешь найти? На цивики 5D полно проставок под стойки в любом магазине.
..
В каком, например? Ради интереса поискал — не нашел ни одного.
Нет, я не сомневаюсь, что они есть. Но насчет полно и в любом — явно перебор.
Ответить с цитированием
11.03.2012, 07:30 #7

Андрей Е.,
Все очень просто:
Закажи, оплати и получи передние пружины от Цивика 2.2 дизель.
Замерь расстояние от пола до порога, спереди и сзади, в местах установки домкрата.
Или расстояние между диском и крылом, спереди и сзади, запиши полученные цифры.
Вполне вероятно, перед ниже на 10 — 20 миллиметров.
Заехай на Сервис имеющий в наличие проставки под опоры от разных автомобилей.
Оплати проставки высотой на 20 миллиметров, оставь Цивик в ремонт.
Так же рекомендую сменить смазку в опорных подшипниках, новая ЦИАТИМ.
После смены пружин и установке проставок, покатайся недельку и еще раз замерь расстояние спереди и сзади. Получится вывод: внес изменения только спереди, Цивик поднялся спереди и сзади. Следовательно в задней подвеске изменять не надо.
———- Сообщение добавлено в 10:30 ———- Предыдущее сообщение добавлено в 10:25 ———-
Cimmer,
Проставок от Цивика в продаже не встречал, но можно изготовить из других, имеющихся в продаже. Замерить диаметр внутреннего отверстия, предположительный наружний, отверстия под шпильки можно пересверлить.
Ответить с цитированием
11.03.2012, 08:44 #8

Вообщем я решил заказать сдесь: http://www. polimer-nsk.ru/static/prices/Honda_prost/
У них есть на 15, 20, 30, 40 мм. Как на перед так и на зад.
По поводу передних у меня был вопрос, подойдут ли. Расстояние между шпильками 95 мм на хэтчбеке. Получился такой комплект
7-15-013/30-990 руб
7-15-020/30-770 руб
Сегодня закажу.
А что касается замера пружин, то это не серьёзно, так как хоть они новые, хоть старые, хоть от дизеля или ещё какие- клиренс всё равно не увеличить без проставок.
Ответить с цитированием
11.03.2012, 08:58 #9

Андрей Е.,
отпишись потом, плз, на предмет результата.
Ответить с цитированием
11. 03.2012, 09:28 #10

Андрей Е.,
Как раз клиренс увеличивают проставками под пружины,а проставки под стойки необходимы для обеспечения рабочего диапозона хода штока аммортизатора.

Ответить с цитированием
