Фаркоп своими руками, делаем и устанавливаем правильно
Фаркоп своими руками: изготавливаем и устанавливаем правильно. Необходимые материалы и инструменты для производства тягово-сцепного механизма.
Содержание:

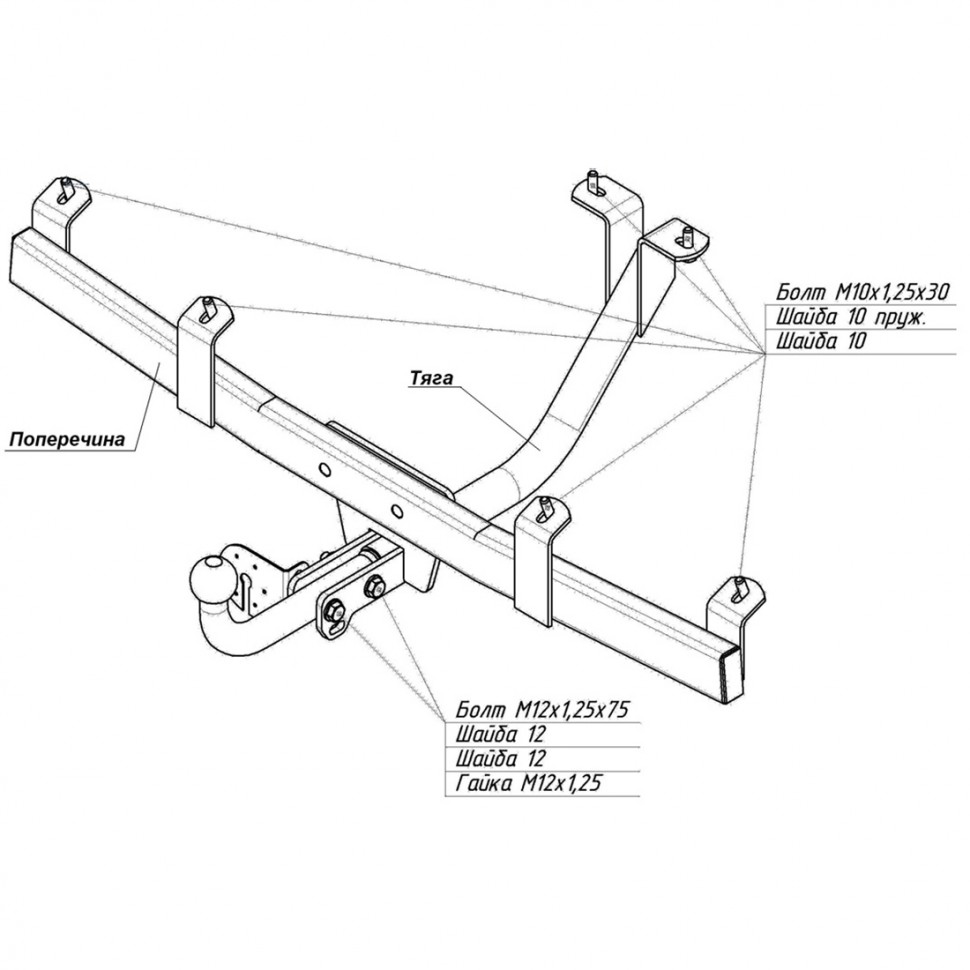

- Компоненты тягово-сцепного механизма
- Изготовление автомобильного фаркопа
- Установка фаркопа
У рачительного хозяина, имеющего в своем владении загородную недвижимость или живущего в частном доме, никогда не иссякает нужда в транспортировке крупногабаритных грузов. Когда-то надо подвести стройматериалы и оборудование, чтобы произвести обновление дома, в другое время — требуется уделить внимание гаражному строению. Несколько раз в году душа и тело просят отдыха, и тогда куда-то необходимо погрузить лодку, и вместе с семьей отправиться далеко-далеко, чтобы переменить обстановку и освоить новое жизненное пространство. Фаркоп своими руками — это отличный вариант экономии денежных средств. Это способ создать полезную вещь, посредством которой можно решить проблему перевозки массивных предметов собственным автомобилем.
Устройствами для крепления прицепов оборудованы некоторые транспортные средства, в основном иномарки. Однако подобных конструкций явно не хватает на всех нуждающихся. Можно не создавать себе проблему, пойти в магазин и купить любую из подходящих моделей. Но гораздо занимательнее сделать автомобильный фаркоп своими руками, а затем похвастаться перед друзьями своей смекалкой и мастерством.
Исходные компоненты для производства тягово-сцепного механизма
Перед началом работ необходимо заготовить следующие предметы для изготовления фаркопа автомобиля.
- Шаровой механизм, оснащенный проушинами (его можно купить в автомагазинах или рынке).
- Металлическая труба (1 м).
- Балка-уголок (0,5 м) или готовые элементы.
- Гайки — 2 шт. (для фаркопа).
- Комплект сопрягаемых элементов, нужных для установки фаркопа: болтов диаметром 14 мм, шайб и гаек.
Группа буксировочных устройств подразделяется на стационарные или съемные. Для последнего вида автомобильного крепления нужны дополнительные гайки и уголки.
Еще одной особенностью конструкции фаркопа является наличие откидных бортов. Они способствуют более удобной перевозке длинномерных грузов. Для монтажа запасаются трубой прямоугольного сечения и листом металла.

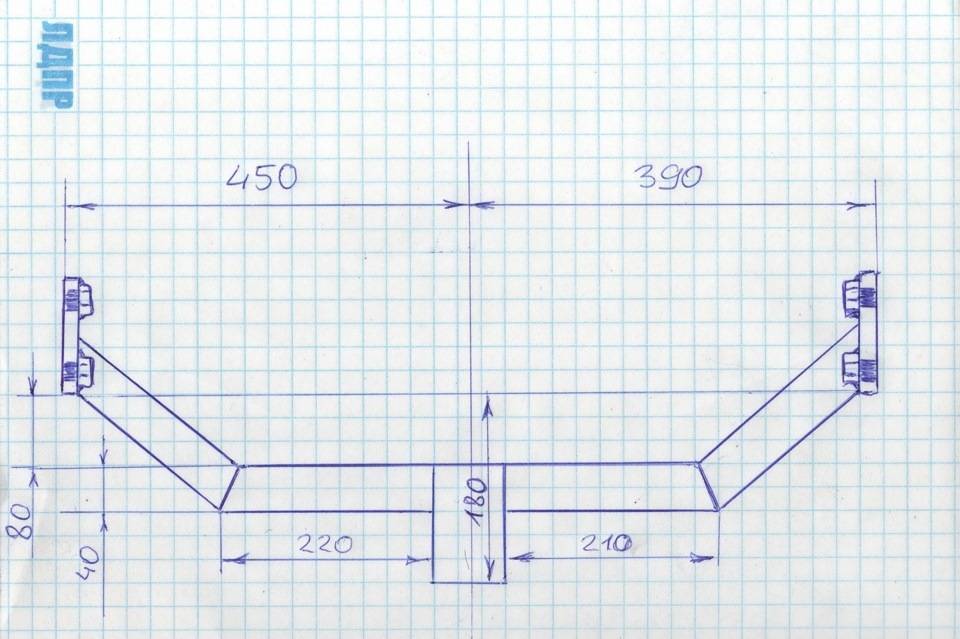

Изложение процесса изготовления автомобильного фаркопа
Точное описание последовательности действий во многом зависит от конкретной марки транспортного средства и состояния кузова. Общая направленность мероприятий состоит в следующем.
1. Производится демонтаж бампера автомашины.
2. Отрезанные проушины, с заранее просверленными в них отверстиями, свариваются с метровой трубой.
3. Намечается центральный участок монтажа.
При примерке на бампер автомобиля, он будет расположен между траверсами. К нему газосваркой подсоединяют еще один отрезок металлической конструкции.
4. Крепеж уголков к срединной части сварной фермы фаркопа.
Это делается для создания, во-первых, более жесткой конструкции, а во-вторых, узла съемного типа. К балке углового сечения привариваются гайки, а затем состыковывают ее с центральной частью (см.
пункт №3).
5. При необходимости подачи электроэнергии к прицепу, желание реализуются путем удлинения магистралей через заднюю фару. Фаркоп, изготовленный собственными силами, служит основанием для крепления соединительной розетки, которую изготавливают посредством контакта с connector.
6. Заключительным этапом процесса производства жесткой рамы фаркопа является грунтовка и окраска.

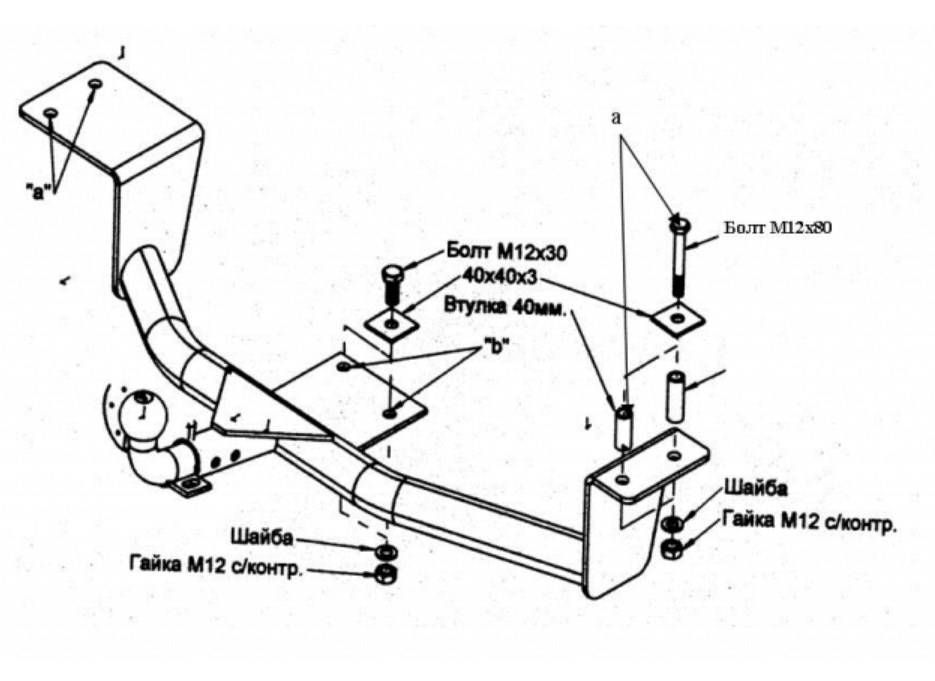

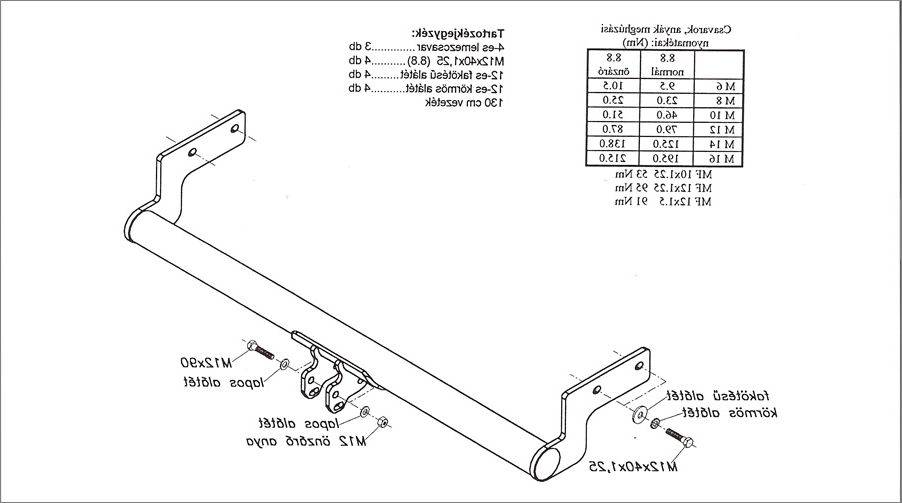

Установка фаркопа своими руками
Монтаж тягово-сцепного приспособления требует тщательного подхода. Небрежность в работе может привести к срыву проушин, что повлечет за собой неуправляемость движущегося прицепа, нагруженного тяжелыми предметами. Это опасное явление ведет к возникновению дорожно-транспортных происшествий.
Для осуществления процесса установки необходим гараж, имеющий смотровую яму или тот, что оборудован мощными подъемниками.
Установка фаркопа производится таким образом.
1. Подготовительный этап.
В связи с тем, что будут производиться сварочные работы, систему электропроводки обесточивают. Изымаются все возможные источники горения, производится демонтаж обивки. Багажный отсек очищается от мусора.
2. Крепеж времянки для соединения рамы прицепа с каркасом кузова.
С целью примерки и временного крепления перед сваркой — с помощью хомутов — фаркоп, созданный своими руками, крепится по месту.
3. Прокладка монтажных ходов.
Сквозь толщу кузова в днище багажника просверливают сквозные отверстия диаметром 12,5 мм, в которые устанавливаются болты с шайбами. Со стороны фаркопа наворачиваются гайки.
4. Усиление несущей способности кузова.
Напротив нижних лонжеронов в днище багажника прокладываются еще 2 лазейки, посредством которых производится монтаж накладки. Роль отверстий — укрепление конструкции багажника автомобиля и защита от повреждений осей лонжеронов.
Крепеж используется тот же. В качестве инструмента — гаечный ключ на 17—19 мм.
5. Заключительный этап получения надежного соединения фаркопа с кузовом.
Для дальнейшего удобства использования — имеется в виду прокладывание света — требуются дополнительные усилия.
6. Изготовление ходов для протяжки электропроводки.
Подходящим местом для просверливания отверстий является участок, в котором ничто не мешает присоединению.
После примерки, на кузове автомобиля делаются проходы под кабель. Он протягивается сквозь проемы и подключается, соблюдая цветовые различия.
7. Возвращение на место обивки.
В случае если по месту требуется изменить ее форму, запасаются ножницами и крепежными приспособлениями.
Это все об основных этапах создания и крепления буксировочного устройства.
Реализуйте свои способности. Фаркоп своими руками для иномарки или отечественного автомобиля — вполне осуществимая затея, только требуется сделать тщательный расчет.
Делаем и устанавливаем фаркоп своими руками | 🚘Авто Новости Онлайн
У автовладельцев, живущих за городом или имеющих в собственности домик в деревне в качестве дачи, частенько возникает необходимость в перевозке объемных грузов. Те из них, кто еще не обзавелся прицепом для автомобиля, в большинстве своем, хотят сделать это. Несмотря на то что автомагазины сегодня предлагают широчайший ассортимент тягово-сцепных устройств, некоторым водителям иногда все-таки не удается найти прицепное для своей модели автомобиля либо цена его оказывается непомерно высока. Возможность сделать фаркоп своими руками приближают таких автолюбителей к исполнению желания перевозить крупногабаритные грузы на собственном прицепе.
Так как тягово-сцепное устройство (ТСУ) для автомобиля не может быть универсальным, подходящем для любой модели, то рассмотрим его изготовление на примере автомобиля Skoda Octavia Combi. Ниже мы опишем как сделать фаркоп для указанного авто.
Детали, материалы и инструменты для изготовления ТСУ
Чтобы изготовить фаркоп своими руками понадобится:
- Сварочный аппарат.
- Угловая шлифовальная машинка (болгарка). Отрезные и зачистные диски.
- Защитные очки.
- Дрель.
- Сверла.
- Стальной шар на крюке. Его диаметр зависит от изготовителя прицепа.
Прицепное устройство для прицепа, сделанного в Европе, должно иметь шар диаметром 50 мм. Шар для «американцев» бывает двух вариантов: диаметром 2? то есть 50,8 мм, или 17/8? что равно 53,975 мм. Для прицепа российского производства его диаметр ровно 50 мм как для европейца.
Крюк с шаром можно недорого купить на авторазборе, а если не удастся найти готовый, попробуйте заказать изделие токарю и загнуть под нужным углом.
Также необходимо иметь в наличии:
- Отрезок стальной трубы сечением 50 ? 50 мм длиною чуть больше полутора метров.
- Две полосы листовой сталь толщиной 5 мм 300 ? 70 мм и еще пара такой же толщиной размером 200 ? 70 мм, а также фрагмент стального листа толщиной 2 мм размером приблизительно 120 ? 120 мм для кронштейна под розетку.
- Болт М 10 ? 1,25 длиною 80 мм с гайкой ? 2 шт.
- Болт М 12 ? 1,25 длиною 50 мм с гайкой ? 6 шт.
- Винты с гайками для крепления розетки (М 3 или М4 длиною около 40 мм).
- Розетка.
- Разноцветные многожильные медные изолированные провода, и ПХВ изолента.
Описание техпроцесса
После выполнения пункта № 11 вы, практически, сделали фаркоп своими руками. Вам осталось его только установить и подключить розетку к проводке автомобиля.
Полезные советы
- Ввиду, того что поломка конструкции во время движения может натворить много бед. Избегайте сварки металла встык. Поэтому предпочтительней для крепления стальных полос к краям балки прорезать в них отверстия по размеру сечения трубы, надеть их на ее концы, а затем обварить.
- Не работайте болгаркой без защитных очков, и не варите без маски: берегите глаза.
- Если хотите окрасить новый фаркоп своими руками, то вначале, хорошенько подготовьте к покраске его поверхность. Для этого протравите ее любым средством, для преобразования ржавчины в состав которого входит ортофосфорная кислота.
Источник
