Как сделать якорь для лодки ПВХ?

Эксплуатация лодок

Ловить без утяжелителя (он же якорь) даже на самой крутой надувной лодке ПВХ при течении невозможно или очень сложно (а под водой течения есть почти на всех водоёмах). Что и говорить о ветреной погоде. Утяжелитель можно купить, а можно и сделать своими руками. Понадобится только время и набор инструментов. Сегодня расскажем, как сделать якорь для лодки своими руками (а если не получится сделать – подскажем как купить).

Каким должен быть хороший утяжелитель?

Тяжёлым? Безусловно, на то он и якорь! Но каким именно? Вот основные моменты вычисления веса утяжелителя для надувной лодки:

  1. Приблизительно 10% от грузоподъёмности лодки.
  2. Не менее одного процента от лодочной длины. К примеру, длина вашего плавучего товарища 5 метров (500 см). Нужно умножить сантиметры на 0,01, в нашем случае получим вес в 5 кг (по сути, оставляем цифру длины в метрах, но используем кг).Груз для лодки пвх своими руками: Якорь для лодок ПВХ своими руками

Кроме веса, якорь должен соответствовать другим нормам. К примеру, важен тип грунта там, где будет рыбалка, особенности водоёма и другие моменты. Например, в местах с “глубокой водой” хорошо подойдет якорь-плуг, а для сильного течения лучше выбирать гриб или Нортхилл.

Конечно, сделать один якорь, идеально приспособленный под все ситуации, невозможно (или очень сложно), но можно соорудить несколько видов или один для условий, в которых вы рыбачите чаще всего. Выбор за вами!

В любом случае, якори-самоделки должны соответствовать хотя бы минимальным требованиям:

  1. Без многочисленных и слишком острых элементов, которые могут повредить лодку (некоторые хорошие якоря имеют заостренные элементы, просто с такими нужно обращаться аккуратно).
  2. Из хороших материалов, которые выдержат столкновение с разными препятствиями на своём пути.
  3. Надёжно держат судно.

Полезное видео:

Делаем разборный якорь

Простой вариант разборного якоря удобно перемещать, он компактен. Но не стоит использовать его там, где много коряг.

Понадобятся материалы и инструменты:

  1. Пару килограмм свинца.
  2. Пару винтов на 10.
  3. 2 рым-гаечки.
  4. Шайба из металла.
  5. Альпинистская застёжка.
  6. Труба из металла (длина около 30 см).
  7. 4 отрезка листового материала (толщина 5 мм, длина около 250 мм, ширина 50 мм).

Пошаговая инструкция:

  1. Закрутить один винтик в трубное отверстие.
  2. Залить трубу с другой стороны приготовленным свинцом (делим визуально на три части, заполняем только две).
  3. Подождать, пока застынет.
  4. Закрутить другой винтик в отверстие, куда заливали.
  5. Отпилить головки у двух винтов.Груз для лодки пвх своими руками: Якорь для лодок ПВХ своими руками
  6. Обработать места спила с помощью напильника.
  7. Загнуть концы отрезков из металла под 30-тиградусным углом кверху.
  8. Просверлить отверстие в середине каждого отрезка.
  9. На один винт накрутить рым-гайку. Это якорный верх.
  10. На второй винт надеть металлические отрезки (так, чтобы края были загнуты вверх).
  11. Зафиксировать отрезки, чтобы образовались прямые углы (для этого используется рым-гайка и шайба).
  12. К верхней гаечной петельке закрепить альпинистскую застёжку.

Застёжка и рым пригождаются, если якорь зацепляется за что-то.

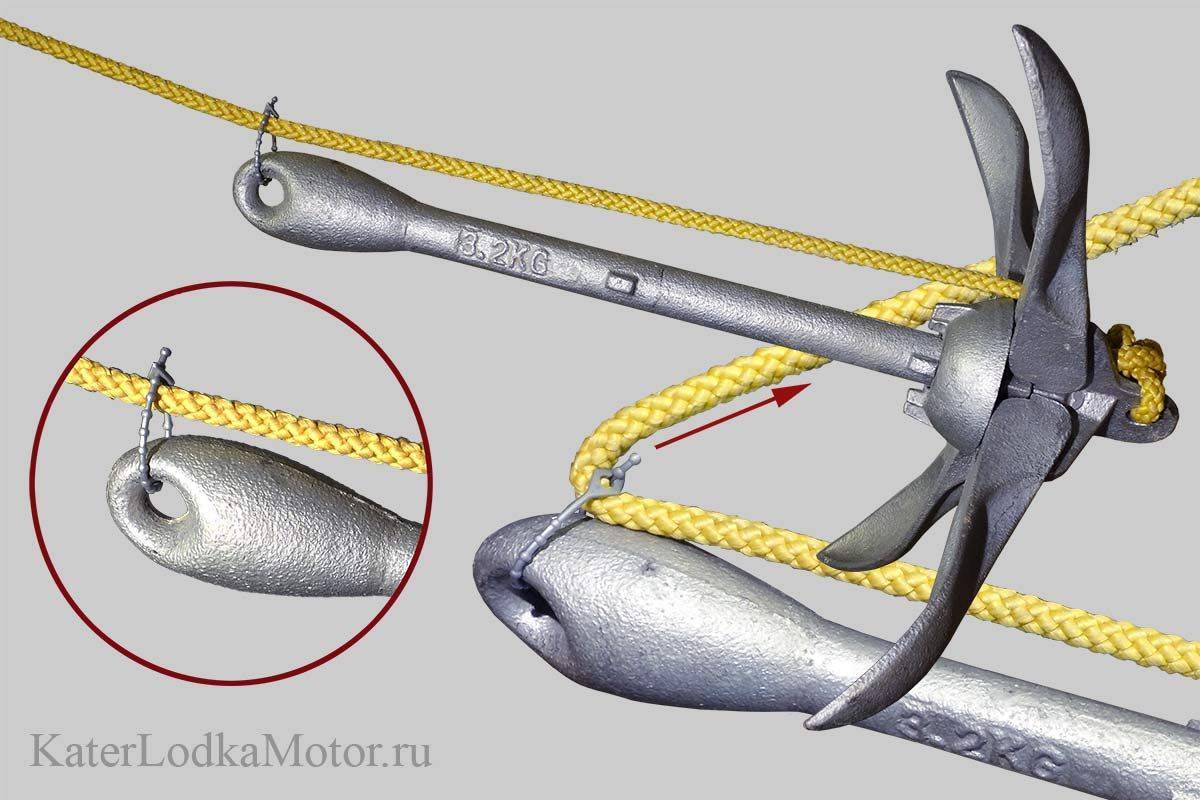

Чтобы не потерять сделанный утяжелитель, правильно привяжите его: сначала пустить через застёжку, после надёжно зафиксируйте на нижней гаечке. Если якорь зацепился за что-то, просто тяните за канат: застёжка расстёгивается, конструкция переворачивается и легко освобождается.

Делаем «кошку»

Утяжелитель тоже удобный, занимает мало места, в основном используется на участках с чистым грунтом.

Для создаваемой сбственными руками конструкции нужны:

  1. Труба из металла, длина около 30 см, диаметр — 3 см.Груз для лодки пвх своими руками: Якорь для лодок ПВХ своими руками
  2. 4 прутика (можно взять и арматуру), диаметр около 1 см.
  3. Трос.

Также понадобится болгарка и сварка.

Создаваемый якорь-кошка будет полезным, если следовать такой простой инструкции:

  1. Сначала заботимся о наличии рыма. Хорошо, если он имеется с двух сторон, то есть для двух якорей.
  2. Сгибаем пруты из металла, образовывая подобие крючка (на то он и якорь под названием кошка). При необходимости края потом можете заострить.
  3. Привариваем пруты к трубе по кругу.
  4. На верх трубы варим кольцо (можно просто сделать отверстие), чтобы крепить канат.
  5. К концу утяжелителя присоединяем канат и крепим его к плавсредству.

Будьте аккуратны, чтобы не проткнуть такой конструкцией лодку.

Делаем «конструкцию Курбатова»

Это проволочный хомут и одна пластина, точнее, лапа. Она проникает в грунт при падении, угол наклона обеспечивается фиксирующей планкой (то есть использовать якорь Курбатова лучше в местах с мягким дном).Груз для лодки пвх своими руками: Якорь для лодок ПВХ своими руками Чертёж:

Для изготовления такой самоделки не понадобится много элементов, а вот опыт работы со сваркой нужен. Зато благодаря сварке процесс создания конструкции становится не столь длительным.

Что понадобится:

  1. Прутик из качественного металла, диаметром чуть больше одного сантиметра.
  2. Проволока из стали.
  3. Шайбы (конечно, металлические).
  4. Стальной лист (толщина — 3 мм).

Процесс:

  1. Изгибаем проволоку так, чтобы она напоминала веретено.
  2. Вверху «скелета” из проволоки ввариваем планочку из металла, чтобы наша система не смогла разогнуться в ходе использования.
  3. На концах нашего “веретена” делаем петельки.
  4. Вставляем шток (он делается из прута)
  5. Сваркой присоединяем к штоку шайбочки и планки для крепления, затем “лапу”, которую необходимо получить из листового металла.
  6. Соединяем каркасные края полосочкой листового металла для укрепления изделия и ограничения поворотного угла.Груз для лодки пвх своими руками: Якорь для лодок ПВХ своими руками
  7. Всё тем же методом сварки присоединяем к лапе ребро из металла с такой же толщиной.

Если вес такой конструкции маловат, можно дополнить её грузом из свинца.

Делаем якорь Данфорта

Особенность — удлинённая нижняя поперечина, благодаря чему конструкция не опрокидывается, соприкасаясь с дном. Лапы похожи на треугольник, плоские, находятся рядом друг с другом. Такая конструкция может очень глубоко зарыться в дно водоёма.

На фото чертёж:

Для такой самоделки нужны:

  1. 2 шайбы Д8.
  2. Рым-гайка с болтом.
  3. Прочное кольцо из хорошего металла.
  4. 5 гаек: две М5 и три М8.
  5. 3 болта: один 8 на 60, другой 5 на 35.
  6. Трубка из качественной стали: длина 60 см, диаметр 3 см.
  7. Лист из стали: толщина около 4 мм.

Полезное видео о том, как сделать якорь для лодки:

Процесс изготовления:

  1. Делаем полотна стали пару лап в форме треугольника (углы должны скашиваться, как на фото выше).Груз для лодки пвх своими руками: Якорь для лодок ПВХ своими руками
  2. Разрезаем трубку на 2 части — 20 и 40 см.
  3. В отрезке, который покороче, проделываем два пропила, размеры должны подходить для лап.
  4. Посередине вырезаем секцию длиной немного больше 3 сантиметров, глубина должна быть чуть больше половины трубчатого диаметра.
  5. Делаем пять дырочек: одно для рым-гайки посередине заготовки, четыре — для установки лап (по две с каждой стороны).
  6. Вставляем прорези в лапы, просверливаем на одной оси с дырочками в трубе.
  7. На другом отрезке с одной стороны делаем отверстия под кольцо. С другой стороны делаем косые спилы так, чтобы осуществлялось вращение куска трубы, который покороче. Также сверлим отверстия под болтик М8 в остаточных ушках.
  8. Начинаем собирать конструкцию. Для этого к короткому отрезу прикручиваем рым-гайку для крепления каната.
  9. Делаем заготовочку для вращательной оси: соединяем болт, шайбу и гайку.
  10. В отрезок, что подлиннее, вставляем короткий. Продеваем вращательную ось сквозь отверстия и фиксируем гайкой.Груз для лодки пвх своими руками: Якорь для лодок ПВХ своими руками Накладываем шайбу, хорошо затягиваем ось другой гайкой.
  11. Болтами устанавливаем лапы. Чтобы исключить зазор, забиваем заглушки (из дерева).
  12. Вставляем кольцо вверху длинной трубы.

Утяжелить такой якорь можно, залив свинец в трубу.

Надеемся, вам была полезна статья о том, как сделать якорь для лодки. Но есть и другие практичные способы. Делитесь своими методами и полезными советами в комментариях, и помните, что огромный ассортимент классных лодок для начинающих и опытных рыбаков ждёт вас в магазине “КОВЧЕГ”.

Вопрос — ответ

Вопрос: Как сделать хороший якорь для лодки?

Имя: Азат

Ответ: Для каждой конструкции своя инструкция. Например, основные шаги для разборного якоря такие: закрутить винтик в отверстие трубы; залить свинцом две части трубы; после застывания закрутить другой винтик; отпилить у винтиков головки. Затем следует работа напильником, также нужно загибать концы, сверлить отверстия, накручивать рым-гайку и т.Груз для лодки пвх своими руками: Якорь для лодок ПВХ своими руками п.



Вопрос: Из чего можно сделать надежный якорь для лодки ПВХ?

Имя: Никита

Ответ: Всё зависит от типа якоря. Для “Кошки” нужна металлическая труба, 4 прутика (подойдет и арматура), а также трос. Конструкция Курбатова делается из стального листа, металлических шайб, стальной проволоки и металлического прутика.



Вопрос: Как изготовить настоящий якорь для лодки?

Имя: Радик

Ответ: В соответствии с типом конструкции. Например, для конструкции Курбатова нужно изогнуть проволоку по типу веретена. Сверху вварить металлическую планочку, на концах “веретена” сделать петельку, вставить шток, присоединить шайбочки, планки и “лапу”, соединить каркасные края и ребро из металла.



Вопрос: Как и чем можно утяжелить якорь для лодки?

Имя: Альберт

Ответ: Металлической цепью: её можно обмотать вокруг тренда или привязать к веретену как фал.Груз для лодки пвх своими руками: Якорь для лодок ПВХ своими руками Для утяжеления можно использовать свинцовый груз.



Поделиться ссылкой:

Как сделать дно в лодке из ПВХ?

Ремонт лодок

Опытные рыбаки согласятся с тем, что мягкий пол в лодке не только неудобен, но и опасен. А за счёт качественного пайола обеспечивается правильная работа надувного киля, днище предохраняется от прорывов в местах расположения груза, да и человеку удобнее и безопаснее стоять и ходить на жёстком полу. Если вы намерены сделать его своими руками, мы расскажем, как.

Не пугайтесь, если увидите термин “слань”. Здесь мы будем его использовать как синоним пайолу.

Материалы для изготовления жесткого дна

Многое зависит от того, какая у вас лодка и какое днище нужно «на выходе». Для лёгких и маленьких моделей можно сделать и реечную слань. Но в больших лодках она не даст нужной устойчивости. Большие модели советуем оснащать фанерным или алюминиевым пайолом.

Заранее подумайте о жёсткости конструкции, ведь от этого зависит устойчивость и легкость перемещения.Груз для лодки пвх своими руками: Якорь для лодок ПВХ своими руками Не должно быть прогибов, трещин и других дефектов. Несколько советов по выбору материала и формы днища:

  1. Рейка не обеспечивает по-настоящему жёсткого днища, без прогибов. Если всё же решитесь на реечное днище, передвигайтесь по нему осторожно.
  2. Фанера и металл — идеальные варианты для пайола. Таким настилом можно полностью закрыть дно от носа до транца, что позволяет безопасно перемещаться и распределять массу груза.
  3. Книжкообразная слань — условно цельная конструкция. С одной стороны, она удобная, с другой — не обеспечивает хорошую жёсткость. Пол-книжка подходит тем, кто хочет быстро собирать и разбирать лодку.
  4. Пайол с Н-образным профилем более устойчив, но подходит для небольших лодок. Настил получается жёстким.

Для далёких от «самодельства» людей в нашем ассортименте всегда найдутся подходящие модели лодок!

Мы вам расскажем, как делать днище из фанеры (по типу книжки). Для этого купите:

  1. Фанеру толщиной 1 см.Груз для лодки пвх своими руками: Якорь для лодок ПВХ своими руками
  2. Линолеум.
  3. Петли.
  4. Болты и гайки.
  5. Яхтный лак.

И не забудьте где-то раздобыть хорошее настроение! Например, подумайте о том, как на лодке с новым днищем будете ловить жирную рыбу.

Помечтали? А теперь за работу!

Делаем жесткое дно в лодке из ПВХ

Первое, что нужно делать — замеры и чертежи. Здесь важна детальная точность. У некоторых может получиться сделать днище без чертежей, но большинству «самоделкиных» они необходимы для идеального результата.

Делаем чертеж

Сначала снимаем размеры. Помните, что новое днище должно полностью соответствовать тому месту, куда будет вставляться. Если получится меньше, будет не только мешать вам, но и протирать ткани баллона и дна лодки. Пайол больше положенного по размерам тяжело вставлять в лодку, и на её материал будет оказываться сильное давление, что приведёт к  постепенному разрушению.

Чтобы составить чертёж, измерьте днище лодки. Ширину прямоугольной части днища стоит увеличить на пару сантиметров.Груз для лодки пвх своими руками: Якорь для лодок ПВХ своими руками

Для чертежей можно использовать компьютерные программы или специальные листки для рисования эскиза. Посмотрите наглядно некоторые чертежи и сделайте свой или просто скопируйте подходящий, заменив размеры на свои:

Чертеж №1Чертеж №2Чертеж №3

Изготавливаем дно

Один из вариантов изготовления дна на видео:

Слань (Жесткое дно) для лодки ПВХ своими руками

Теперь делаем выкройку из линолеума по нашим чертежам. Кстати, этот линолеум понадобится как прослойка между сделанным днищем и штатных ПВХ-полом (иначе он повредится фурнитурой нашего «творения»).

Выкройка должна быть ровная, с одинаковыми сторонами. Для этого сложите её пополам и подравняйте края, если необходимо. С помощью этого куска линолеума размечаем длину нашей гармошки на фанере и выпиливаем из неё полосы нужной нам ширины.Груз для лодки пвх своими руками: Якорь для лодок ПВХ своими руками Конечно, носовая часть будет отличаться от остальной.

Теперь нужно обработать все части:

  1. Отшлифовать поверхности наждачкой.
  2. С помощью напильника, ножовки, лобзика закругляем стороны. Не должно быть острых выступов, заусенцев, иначе они проткнут баллон или дно.
  3. Пропиткой обрабатываем фанеру со всех сторон. Яхтный лак или схожая эмаль защищает материал от воздействия воды, которая может попасть в лодку. Даже если у вас влагозащитная фанера, нанесение лака — обязательный этап. При разбухании от воды гармошка не будет складываться и даже не влезет в лодку.

Если вы решили сделать днище из пластика, торцы нужно зачистить наждачкой, а окантовку можно сделать брезентом.

Перед нанесением лака не обязательно обрабатывать фанеру антисептиком, потому что лак сделает материал водонепроницаемым. Если всё же надумаете использовать антисептик, выбирайте универсальный состав от всех грибков.

Обработку лаком выполняйте в хорошо проветриваемом помещении, в идеале — на улице.Груз для лодки пвх своими руками: Якорь для лодок ПВХ своими руками Советуем наносить лак в 2-3 слоя.

Несколько дней фанера будет сушиться. За это время можете изучить ассортимент нашего магазина. Мы уверены, что вы присмотрите себе что-нибудь крайне полезное!

Настало время собрать наши части. Чтобы конструкция легко складывалась, берём болт с потайной головкой. На него крепится пайол. Удалить лишние части с болтов поможет обычная болгарка. Для обеспечения жёсткости конструкции петель должно быть минимум по 3 на каждое соединение.

Можно использовать метод склейки лентой ПВХ:

  1. Одну сторону приклеивать на лежачей фанере.
  2. Потом складывать её с другим листом и клеить в сложенном виде, чтобы конструкция складывалась “гармошкой”.
  3. После соединения деталей прикатывать ткань, чтобы удалить пузыри воздуха (можно с помощью узкого шпателя).

Для приклеивания использовать строительный клей. Но действовать нужно точно, так как ПВХ ошибок не прощает. Дело в том, что клей для ПВХ не предполагает коррекции при склеивании, поэтому нужно сразу точно позиционировать все детали.Груз для лодки пвх своими руками: Якорь для лодок ПВХ своими руками В этом поможет предварительная разметка.

После склеивания испытывать пайол в деле можно через несколько дней.

Важные подробности склеивания на видео:

Пол в лодку ПВХ своими руками. Способ и нюансы изготовления.

Другой интересный вариант соединения частей:

Пол (слань, пайол) для пвх лодки своими руками

Монтируем дно на лодку ПВХ

Пол помещаем внутрь лодки перед накачкой, после чего раскладываем нашу “гармошку”.

Можно установить слань в накаченную лодку так:

  1. Днище в собранном виде повернуть нужной стороной наверх.Груз для лодки пвх своими руками: Якорь для лодок ПВХ своими руками
  2. Один конец положить в своё место, например, в носовую часть.
  3. Распрямить по всему лодочному полу.

Теперь вы сможете чувствовать себя в лодке уверенно.

Как видно, сделать жёсткое днище достаточно легко. Ещё проще сразу купить лодку с нужным днищем и не заморачиваться с изобретением пайола. И вы всегда можете сделать это в нашем магазине, который уже так полюбился настоящим рыбакам!

Вопрос — ответ

Вопрос: Как сделать хорошее дно в лодке из ПВХ своими руками?

Имя: Егор

Ответ: Из подходящего материала нужно вырезать все части дна, обработать их и собрать в единую конструкцию, например, по типу книжки или гармошки. Сделанный пол помещается в лодку и раскладывается перед накачкой (можно и после).



Вопрос: Как сделать надежные слани для лодки из ПВХ?

Имя: Илья

Ответ: Слань — это и есть жесткий пол в лодку. Но сланями могут называться и части, из которых он состоит.Груз для лодки пвх своими руками: Якорь для лодок ПВХ своими руками Соорудить их помогают точные замеры и чертежи. Советуем сначала сделать выкройку из линолеума, который потом пригодится как прослойка.



Вопрос: Как сделать полностью жесткое дно лодки, чтобы было удобно рыбачить?

Имя: Ильгиз

Ответ: Жесткое дно или пайол может закрывать всё дно или его часть. В первом случае нужно точно определить размеры. Также для действительно жесткого дна лучше выбирать металл или прочную фанеру, можно делать пайол с H-образным профилем.



Вопрос: Как подогнать по размеру полы на лодки ПВХ?

Имя: Егор

Ответ: Нужно измерить днище лодки. Ширину прямоугольной части лучше увеличить на пару см. Важен хороший, точный чертеж, который можно составить и с помощью компьютера.



Вопрос: Из чего можно сделать устойчивый пол в лодку ПВХ?

Имя: Ильгиз

Ответ: Из рейки, фанеры, металла.Груз для лодки пвх своими руками: Якорь для лодок ПВХ своими руками Есть варианты и с H-образным профилем, а также слань по типу книжки.
