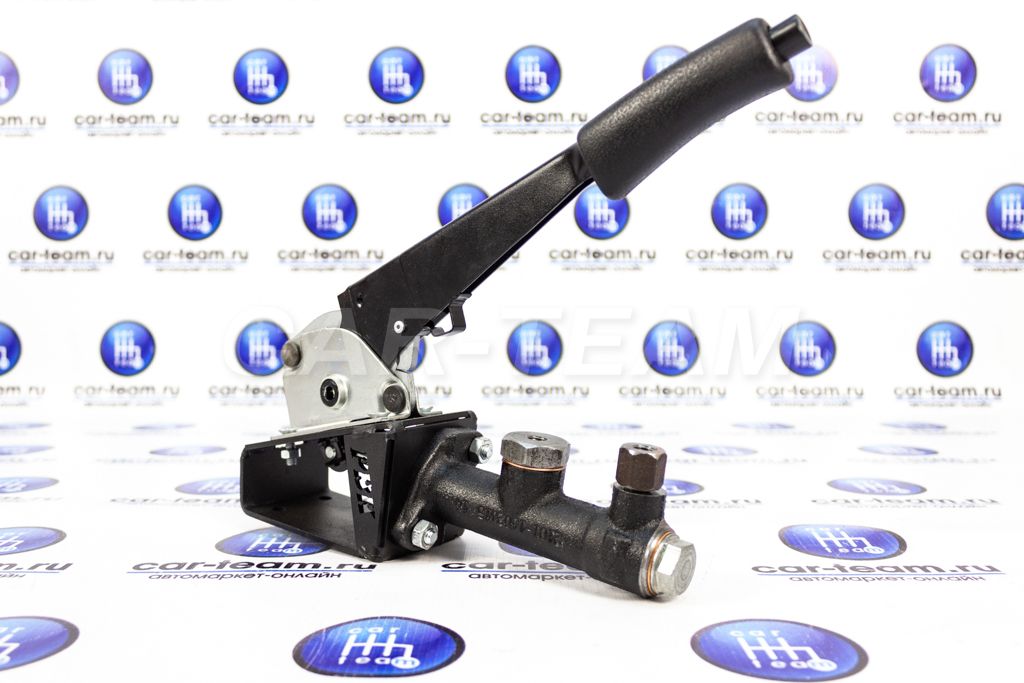

Гидравлический ручник своими руками: Что такое гидравлический ручник и как его сделать своими руками

Тойота королла как подтянуть ручник, регулировка стояночного тормоза

Как подтянуть ручник на автомобиле в 150-м кузове своими силами — этот процесс не слишком трудоемок, но требует определенных навыков и учета технических особенностей. Исправный и без поломок ручной тормоз или ручник на Королле является обязательным условием для обеспечения безопасности эксплуатации автомобиля. К сожалению, износ неизбежен, и изнашиваемость троса, колодок и прочих автомобильных узлов приходят в негодность, из-за чего тормозная функция нарушается.

Решением подобных проблем является подтяжка ручника Тойота Королла. Это можно сделать в автомобильном сервисе или самостоятельно. Самостоятельная регулировка ручного тормоза и все сопутствующие базовые моменты изложены в данной статье.

Содержание

1. Когда нужна регулировка
2. Устройство ручного тормоза
3. Рабочий тормоз
4. Стояночный тормоз
5. Как подтянуть ручник — инструкция и советы
6. Стояночная система торможения
7. Подтяжка троса ручных тормозов
8. Регулировка ручника для автомобиля с задними дисковыми тормозами
9. Как делать не нужно

Когда нужна регулировка

Натяжка ручника на Королле необходима, если ощутимо заметны следующие признаки неполадок в работе:

• Даже замена тормозных колодок не влияет на способность ручного тормоза удерживать авто на уклонах.
• Затягивание исправного ручника подтверждается девятью щелчками — они ощутимы, если потянуть на себя рычаг. Это означает, что тормозные колодки затягиваются полностью. Если раздается 6 и менее щелчков — тормоз неисправен.
• Один из основных признаков — когда колодки трутся об диски. Это характерно не только для 150-й тормозной системы, но и для других модификаций автомобиля. Данная неполадка легко определяема по нагреву задней части колес. При долгой езде это ощутимо, если просто притронуться до них руками.

На заметку! Для самостоятельного подтягивания троса на Королле используют специальные контргайки и гайки.

Устройство ручного тормоза

Тормозная система автомобиля Toyota Corolla включает в себя две независимые разновидности тормозов: рабочий и стояночный. В рабочей тормозной системе реализован гидравлический привод, и она предназначена для торможения во время движения автомобиля. Стояночный тормоз обеспечивает отставку авто на стоянке и приводится в действие механически. Обе разновидности тормозов должны быть корректно совмещены друг с другом.

Рабочий тормоз

Устройство рабочей системы имеет два контура, в которых реализовано диагональное соединение тормозных систем для задних и передних колес. Гидравлический привод на первом контуре отвечает за работу левого заднего механизма и правого переднего, второй контур — правое заднее и левое переднее торможение.

Вытеснение тормозной жидкости происходит за счет последовательности действий:

• нажатие на педаль тормоза;
• перемещение поршней главного цилиндра тормозной системы;
• перекрытие манжета компенсационными отверстиями с помощью рабочих кромок.

Дополнительное усилие создаётся за счет вакуумного усилителя. Он находится между тормозным цилиндром (главном) и механизмом педали. Процесс всего усилия в результате пропорционален усилию от нажатия на педаль.

На дисковых тормозных механизмах задних колес установлена автоматическая регулировка зазоров, а гидравлический цилиндр приводит в действие тормозные колодки. Принцип поддержания оптимального зазора между дисками и колонками идентичен и для передних, и для задних колес.

Стояночный тормоз

Данная система приводится в действие механически, полностью совмещена с рабочей тормозной системой и не требует особого ухода. Устройство состоит из рычага, который установлен на кузове между передними сиденьями, троса в передней части авто.

В данной системе предусмотрены:

• регулировочное устройство;
• уравнитель, с присоединенными двумя задними тросами;
• разжимные рычаги, которые расположены в тормозах на задних колесах.

Важно! Тормозные системы передних и задних колес предусматривают наличие механических сигнализаторов предела износа для любых тормозных колодок. Если ощутимо слышен скрип (скрипят рессоры) — это является сигналом появления неполадок.

Как подтянуть ручник — инструкция и советы

Замена троса ручника или его подтяжка и регулировка состоят из комплекса действий с рабочей и стояночной системами торможения.

Стояночная система торможения

Трос натягивается при поднятии рычага ручника вверх и разводит тормозные колодки. Впоследствии они за счет плотного соприкосновения с барабаном фиксируют задние колеса автомобиля.

Алгоритм регулировки стояночного тормоза:

1. Снимают задние колеса с помощью домкрата.
2. Вытаскивают резиновые заглушки из технологического отверстия, которое расположено на тормозном барабане, точнее, в его крышке.
3. Должно быть заметно регулировочное зубчатое небольшое колесо, с помощью которого необходимо развести колодки. Для этого его нужно аккуратно провернуть сверху вниз с помощью плоской отвертки.
4. Аналогично поступают и со вторым колесом.
5. Если вся регулировка сделана правильно и корректно — должно быть лёгкое вращение с допустимым небольшим трением.

Подтяжка троса ручных тормозов

Самая распространенная причина неполадок тормозной системы – сильное растяжение троса в механическом приводе. Подтянуть его можно с помощью контргайки и гайки. В результате храмовый механизм должен давать не менее 6-ти щелчков при движении рычага ручника.

На заметку! Трос можно подтягивать только после его замены. Кроме того, перед финальной подтяжкой желательно заменить колодки.

Регулировка ручника для автомобиля с задними дисковыми тормозами

Инструкция по замене троса ручника для данной модификации состоит из следующих пунктов:

1. Возле рычага для переключения скоростей снимают с консоли боковые части.
2. Снимают крышку на перчаточном ящике.
3. Производят демонтаж стенки перчаточного ящика — именно в том месте находится рычаг стояночного тормоза.
4. Открывают переднюю консольную сторону, которая закрывает ручку для переключения скоростей.
5. Снимают частично панель, которая закрывает рычаг стояночного тормоза — механизм должен хорошо присматриваться.
6. Сзади в консоли есть гайки для регулировки ручника — они необходимы для подтягивания троса.
7. Все гайки необходимо аккуратно отрегулировать до достижения нужного эффекта.
8. Теперь обязательно нужно затянуть ручник до девяти щелчков храповика.
9. В конце затягивают гайки до упора и все снятые детали, крышки и так далее возвращают на место, действуя в обратном порядке.

Совет! Удобнее всего снять или немного вытащить вверх рычаг АКПП, находящийся в центре консоли. Для универсала Corolla Fielder можно вообще снять рычаг вариатора.

Как делать не нужно

Довольно часто автолюбители стараются экономить на замене тросов стояночного тормоза и редко их эксплуатируют. Если не пользоваться данной системой — это навредит автомобилю и спровоцирует гораздо большие траты.

При таком обращении с автомобилем трос начинает терять подвижность, что происходит из-за слишком редкого перемещения в оболочке. В результате его может заклинить, и он оборвется. То есть, стояночным тормозом желательно пользоваться всегда — при каждой необходимости.

На заметку! Чаще всего стояночный тормозной механизм работает некорректно из-за износа колодок. Их необходимо сменить на всех колесах в том случае, если достигнут минимум толщины — 1 мм.

Если правильно подобрать нужный инструмент и делать все грамотно, внимательно и поэтапно — длительность регулировки ручника на автомобиле «Тойота Королла» кузов 150 будет не более 15-ти минут. Значит, ремонт такого рода возможен и в домашних условиях — главное, понимать все особенности и технические тонкости данной процедуры.

Что делать, если заклинило стояночный тормоз

Знание возможных причин этой неисправности и способов её устранения своими силами будет полезно каждому автовладельцу.

Моторпейдж подготовил подборку советов, что предпринять, если заклинило ручник и задние колеса не вращаются.

Типичные причины неисправности

Чаще всего с проблемой заклинившего ручного тормоза сталкиваются водители отечественных авто «с пробегом». Это происходит из-за особенностей конструкции тормозной системы, низкого качества комплектующих, либо по причине банального пренебрежения автовладельцем необходимостью регулярного техобслуживания механизма ручного тормоза.

Проблема может возникнуть и в авто иностранной сборки. Можно выделить несколько наиболее распространенных причин внезапной блокировки задних колес стояночным тормозом:

• Отсутствие необходимой смазки.
• Системный отказ электронного ручника.
• Коррозия или перегиб приводного троса.
• Взаимная блокировка деталей ржавчиной.
• Скопление засохшей грязи на поверхности П-образного рычага ручного тормоза.
• Механическая неисправность, не позволившая колодкам отойти от тормозного барабана.
• Примерзание деталей тормозного механизма в зимний период.

Любая из перечисленных причин может привести к отказу механизма стояночного тормоза. Так, в зимний период влажные от растаявшего снега тормозные колодки и диски смерзаются во время открытой стоянки авто. А в летний период самой распространенной причиной заклинивания ручного тормоза является коррозия его деталей.

Как устранить проблему летом

В теплую половину года обмерзание элементов тормозной системы исключено, поэтому отказ ручника чаще всего происходит из-за поломки механизма, либо его блокировки скопившейся грязью или ржавчиной. Нередко виновником данной неприятности является заклинивший приводной трос стояночного тормоза. А ведь исключить вероятность подобного отказа могли бы всего несколько капель вовремя нанесенной жидкой смазки WD.

Самостоятельно попытаться решить проблему можно, осторожно поработав ручкой стояночного тормоза при заводе двигателя. Если удастся преодолеть сопротивление ржавчины и засохшей грязи, то есть шанс восстановить работоспособность ручника. В этом случае нужно не медлить с поездкой на техстанцию или по возвращению в гараж обслужить тормоза самостоятельно.

В случае неудачи лучше вызвать эвакуатор, чтобы отправиться в автомастерскую. Ни в коем случае нельзя сильно дергать заклинивший ручник, поскольку велик риск повредить его механизм или оборвать трос. А слишком резкие рывки автомобиля с заблокированными колёсами могут привести к отрыву тормозных колодок.

Восстановление работы стояночного тормоза зимой

В холодное время года примерзание колодок к барабанам или дискам тормозной системы является характерной и распространенной проблемой. Именно поэтому опытные водители в мороз никогда не оставляют авто на «ручнике».  Но, если неприятность всё же произошла, следует принять меры, чтобы освободить детали механизма от заблокировавшего их льда. Для этого можно использовать один из следующих способов:

• Воспользоваться специализированными размораживающими жидкостями на спиртовой основе.
• Прогреть тормозную систему горячим воздухом из шланга, надетого на выхлопную трубу.
• Прогреть детали строительным феном (процедура возможна в условиях гаража).

Эффективность перечисленных способов проверена многими автомобилистами. Но вот лить на колёса горячую воду, как советуют в интернете, не следует. Большая разница температур может привести к растрескиванию деталей. Вреда от такой процедуры будет больше, чем пользы.

В случае, если все описанные выше приёмы не помогут решить проблему, значит, блокировка задних колес автомобиля произошла из-за более серьезных технических причин. Вызывайте эвакуатор.

• устройство автомобиля

Гидравлический ручной тормоз P1 Pro Sim Racing

Наведите курсор на изображение, чтобы увеличить Нажмите на изображение, чтобы увеличить

Сэкономьте $-75,00

Симуляторы

2 отзыва

---

Поделитесь этим продуктом

• 100% герметичная гидравлика — Мы полностью переработали гидравлику симулятора для домашнего использования. Почувствуйте каждую деталь с этим профессиональным ручным тормозом!
• Реалистичный ручной тормоз Sim Racing  — Почувствуйте, как вы тянете ручной тормоз настоящего автомобиля для точной регулировки!
• Пожизненная гарантия  — Изготовлен из материалов высочайшего качества, проверенных на долговечность.
• 4,8 звезды на TrustPilot  — будьте уверены при переходе на гидравлический ручной тормоз. Выберите сим-тренеров сегодня.

` } функция vimeoIframe(video_id) { вернуть `

` } функция SpotifyIframe(id) { вернуть `

` } document.addEventListener («DOMContentLoaded», function () { document.querySelectorAll(‘#apd-root oembed[url]’).forEach(function(el) { var urlString = el.getAttribute(‘url’) var url = urlParser(urlString) код переменной; // Ютуб Короткий если (url. host.indexOf(‘youtu.be’) > -1) { var video_id = url.pathname.split(‘/’)[1] код = youtubeIframe(video_id) } // YouTube иначе если (url.host.indexOf(‘youtube.com’) > -1) { var video_id = url.query_params.get(‘v’) код = youtubeIframe(video_id) } // Видео иначе если (url.host.indexOf(‘vimeo.com’) > -1) { var video_id = url.pathname.split(‘/’)[1] код = vimeoIframe (идентификатор_видео) } // Спотифай иначе если (url.host.indexOf(‘spotify.com’) > -1) { var id = url.pathname.split(‘/’)[2] код = SpotifyIframe (идентификатор) } el.innerHTML = код }) })

Хотите взять на себя управление ручным тормозом и стать чемпионом по дрифту, профессиональным раллийным гонщиком и иметь возможность совершать сумасшедшие маневры…?



Развивайте свою мышечную память, чувствуя себя так, как будто вы нажимаете НАСТОЯЩИЙ ручной тормоз в гоночном автомобиле!



Наш гидравлический ручной тормоз Pro выглядит точно так же, как настоящий! Разработаны и смоделированы по образцу профессиональных ручных тормозов, применяемых в автоспорте самого высокого уровня.



Создан в соответствии с вашим стилем, просто выберите уровень сопротивления и вперед.



*Этот комплект является нашей последней версией со ВСЕМИ обновлениями, включая наш ГЕРМЕТИЧНЫЙ рабочий цилиндр!

• Регулируемая рукоятка позволяет менять положение рукоятки каждые 15*.
• Используйте гидравлику Wilwood для стабильного ощущения каждый раз.
• Ручка смещения для изменения усилия на педали гидравлического ручного тормоза.
• Высококачественная обработка с ЧПУ для максимальной надежности и производительности.



Важная информация о продукте и безопасности:

• Для работы гидравлического ручного тормоза требуется тормозная жидкость. Тормозная жидкость может быть опасной при употреблении.
• Этот ручной тормоз не требует обслуживания. После того, как из него выйдет кровь, он полностью запечатается и сохранит свое ощущение.
• Ручной тормоз предназначен для использования на симуляторе компьютерных игр.
  Не для использования в реальной жизни в реальных автомобилях.
• Пока доступно только через ПК.

• Высота изделия: 14,5 дюйма
• Ширина изделия: 4,5 дюйма
• Длина изделия: 11,875″
• Вес изделия: 7 фунтов
• Максимальное давление датчика: 500 фунтов/кв.
  • 1x Гидравлический ручной тормоз Pro
  • 1x USB-кабель
  • 1x Монтажный комплект для ручного тормоза
  • 1x Комплект мягких пружин
  • 1x Комплект жестких пружин

  В Sim Coaches мы создаем нашу продукцию максимально возможного качества. Мы полны решимости создать лучшее оборудование, которое вы можете купить на рынке. Частью создания лучшего оборудования является настоящая уверенность в нашей способности сделать это. Поэтому мы предлагаем ПОЖИЗНЕННАЯ ГАРАНТИЯ

  на нашу продукцию. Если бы у нас не было такого большого доверия к тому, что мы строим, зачем бы мы предлагали такое?



  Вы можете быть уверены в своей покупке у нас и чувствовать себя хорошо, зная, что ваши педали полностью защищены. Чтобы узнать больше о нашей пожизненной гарантии «Drive It Like You Stole It», найдите « Lifetime Warranty » в нижнем колонтитуле этого сайта.

  Наша цель — всегда отгружать продукцию как можно быстрее. В преддверии праздничного сезона мы хотим дать нашей команде заслуженное время со своей семьей. Из-за этого мы увеличили время доставки наших педалей с немедленной до доставки в течение 7-10 дней. Так будет только до Нового года, а затем мы вернемся к нашей обычной быстрой доставке.



  Если вы заказываете этот комплект педалей, ожидайте, что пройдет несколько дней, прежде чем мы сможем его доставить. Если у вас есть какие-либо вопросы, мы здесь, чтобы ответить на них в нашем Discord или по электронной почте [email protected].



  Заказы по-прежнему будут отправляться в том порядке, в котором они были получены. Тем не менее, стоит получить свой заказ, чтобы вам не пришлось ждать в очереди.

  Ручной тормоз гидравлический P1 для Sim Racing- Lebois Racing

  DIY SRT Проекты, Лучшие проекты

  Lebois 17 декабря 2020 г. 4 января 2023 г. Оставить комментарий к записи Ручной тормоз гидравлический P1

  Гидравлический ручной тормоз SRT P1 основан на том же принципе, что и гидравлические педали тормоза: тормозной суппорт приводится в действие гидравлическим контуром в котором измеряется давление. Он напрямую совместим с коробкой передач SRT. Вы хотите поддержать этот проект? https://www.paypal.me/leboisVR?locale.x=en

  Резюме:

  1. Презентация
  2. Список покупок
  3. Инструкции по сборке
  4. Электроника

  Для информации: Я не продаю ПЕДАЛИ ИЛИ ПЕЧАТИ. Вот бы торговать, а я нет и не хочу быть трейдером. Я тоже не делаю черный. Не нужно спрашивать. Однако я ищу компанию, которая могла бы производить пластиковые детали для тех, у кого нет 3D-принтеров. Если вы знаете какие-либо…

  1) Презентация

  Ручной тормоз соединен с тормозным суппортом. Прикладываемая сила улавливается в гидравлическом контуре датчиком давления.

  Ощущение просто идеальное, и оно полностью соответствует ощущению от педали тормоза.

  Крепление суппорта доступно на Thingiverse.

  3) Список покупок

  Электроника:

  1. Датчик гидравлического давления 500psi 1/8″ NPT (Amazon, Aliexpress, Ebay). Я никогда не превышал 60%.
  2. Кабели 3-жильные 22awg (внешний диаметр 4 мм).

  Механика:

  1. Тормозной суппорт: Однопоршневой (A) (Amazon, Aliexpress, Ebay), Двойной поршень (B), 4 поршня (C)
  2. Ручной тормоз: (Amazon, Aliexpress, Ebay)
  3. 1 Банджо M10x1,25 с креплением датчика давления (Ebay) (идет между тормозным суппортом и датчиком давления).
  4. 1 Банджо UNF 3/8-24UNF (Aliexpress, Ebay), который подходит к главному цилиндру.
  5. 1 тормозной шланг (Amazon, Aliexpress)
  6. Соединения

  Винты

  1. 3 x M5x35 Din7991 (Aliexpress)
  2. 2 x M8x40 Din912 (Aliexpress)

  4) Инструкция по сборке

  5) Электроника

  Ручной тормоз может использоваться либо как аналоговая ось, либо как кнопка.
