Как выбрать и установить доводчик крышки багажника на машину
Среди множества изобретений, которые помогают автомобилистам в их разнообразных отношениях с машинами, важное место принадлежит доводчикам крышек багажников. Эти современные приспособления весьма удобны в практическом отношении, позволяя водителям, пассажирам существенно экономить время и заметно упрощая их жизнь.
Типичный доводчик багажника являет собой устройство, позволяющее автоматически открывать его крышку – заднюю дверь автомобиля на расстоянии, бесконтактно. Между тем, с ключевыми принципами подбора, установки и функционирования электроприводов замка багажного отсека знают далеко не все. Исходя из статистики, более чем три четверти автолюбителей нуждаются в подробной дополнительной информации на эту тему.
Устройство электропривода
Функция, автоматического, дистанционного открытия крышки багажного отсека введена в практику автомобилестроения относительно недавно, сразу же заимев многих поклонников.
Работает электрический доводчик крышки багажника просто. Так, достаточно нажать на расстоянии от машины соответствующую кнопку – и багажная дверца отрывается без какого-либо прикосновения к ней и механического вмешательства ключа, как было раньше.
Водители со стажем должны помнить те времена, когда открыть багажник ключом нередко было очень даже проблематично вследствие его замерзания при низкой температуре (вследствие чего его приходилось разогревать!), проникновения в замок влаги или посторонних мелких предметов. Теперь же подобные казусы невозможны, так как дверь можно открыть при любой погоде, даже не выходя их салона, причем традиционный вариант механического открытия замка с помощью ключа не устранен, а остался в силе.

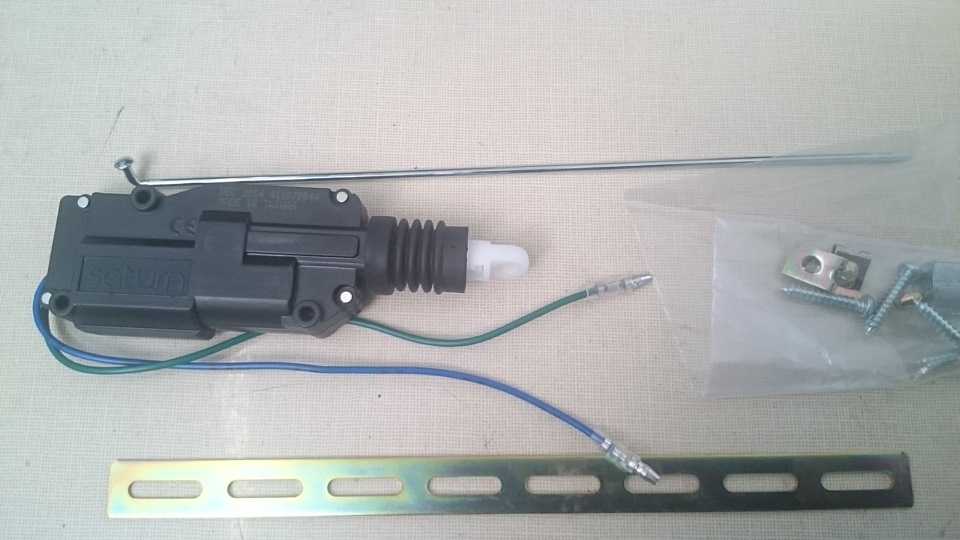

Удобные в обращении электроприводы устанавливаются нынче на многих зарубежных, отечественных моделях, благо их строение и принцип работы предельно просты. Чаще всего они состоят из нескольких небольших деталей:
- кнопки;
- предохранителя;
- толкающего штока;
- двух 4-контактных реле;
- электрического моторчика.
Этот вариант самый распространённый и популярный. Есть также разновидность приводов, где шток приводится в рабочее положение посредством механизма с магнитными пластинами, хотя на практике он используется реже, поскольку показатель его надежности немного ниже.
Особенности выбора
Названные в предыдущем разделе два основных формата электроприводов автомобильных багажников определяют специфику их выбора. Водитель, желающий обзавестись таким удобным новшеством, должен, прежде всего, решить для себя, какой их этих двух распространенных вариантов для его автомобиля подходит по своим рабочим характеристикам лучше всего.
Специалисты и водители-профессионалы в своих консультациях, как правило, рекомендуют электрический вариант, отличающийся, как было уже подчеркнуто, большей надежностью. Поскольку выбор таких моделей в современной торговле автомобильными аксессуарами огромен, хозяину машины надо будет учитывать и другие факторы, включая цену, которая может колебаться в значительном диапазоне.
Что касается цены, то эксперты не советуют гоняться за дешевыми китайскими и подобными им изделиями, которыми наш отечественный авторынок буквально наводнен. Такие вещи, как убедительно доказала практика, долго не прослужат и окажутся, в итоге, пустой тратой денег.
Выбор также будет зависеть от марки самой машины. К примеру, к привычным для многих испытанным моделям наших ВАЗов вряд ли подойдет привод, работающий с помощью магнитных пластинок. Иной раз стоит ещё раз основательно подумать, стоит ли вообще модернизировать замок багажного отсека, так как в некоторых отечественных моделях старых выпусков это лишь осложнит водителю жизнь.
Установка доводчика багажника
Когда выбор доводчика багажника с помощью опытных консультантов окончательно сделан и новинка приобретена, наступает не менее важный этап его установки на автомобиле. Как правило, особенных трудностей при этом возникать не должно, если чётко выполнять все предписания прилагаемой к покупке инструкции.
В ней предметно расписано, а подчас даже изображено на схеме, что и как необходимо поэтапно делать, какие детали в машине придется временно демонтировать, чтобы удобно расположить и прикрепить те или иные детали доводчика. Если таковой инструкции по тем или иным причинам не окажется (например, водитель приобрел её по низкой цене на руках у порядочного друга), установку рекомендуют проводить на пару со сведущим в таких делах специалистом.
При этом особое внимание надо будет уделить надежности крепления каждой из деталей доводчика, а также изоляции электропроводов. Все процедуры следует выполнить филигранно, чтобы при закрывании замка багажника, а затем и при его открывании не возникало никаких проблем. Если собственными силами сделать это в силу разных причин не удается, а достаточные финансовые ресурсы есть, рекомендуется все же обратиться за помощью к искушенным специалистам авторитетной, проверенной станции техобслуживания автомобилей.
Обычно для монтажа приспособления применяют следующие действия:
- Демонтаж пластиковой накладки, которая располагается на внутренней стороне крышки багажника.
- Прокладка проводки к замку через электросеть прикуривателя.
- Установка кнопки привода в любом удобном месте.
- Прокладка проводов питания по автопорогам. Для этого потребуется около 3,5 м кабеля.
- Установка самого замка.
Финальным этапом процедуры является подключение приспособления. При этом важно не перепутать полярность, что станет причиной отказа работы.
Доводчик багажника своими руками
Доводку багажника несложно сделать и собственными силами, однако это требует, прежде всего, достаточного уровня знаний и навыков, а во-вторых – наличия ряда необходимых для подобного рода работ инструментов и материалов, в том числе клемм, креплений для предохранителей, изоленты, электропроводов и т.
п.
Так, если работа осуществляется с машиной ВАЗ, необходимо также приобрести:
- два механизма ЭСП;
- модуль закрытия автостекол;
- кнопку управления крышкой.
Имея эти детали, задний край ЭСП связывается с поперечиной сзади сидения с помощью резьбового соединения. Далее следует прикрутить к балке крепления на заднем стекле передний конец кронштейна стеклоподъёмника, предварительно прорезать в ней специальный паз, подходящий для гайки М6. Такая конструкция без проблем будет работать через специальную выведенную кнопку.
Установленный автодоводчик испытывают на предмет четкости его функционирования и, при необходимости, вносят в инструкцию нужные коррективы. Желаем удачи!
Как работает доводчик багажника?
Многие современные автомобили (не только премиум-сегмента) оснащаются заводскими автоматическими доводчиками крышки багажника. Эта функция подкупает своим удобством и комфортом. Вам не приходится с усилием хлопать, пытаясь закрыть багажник, при этом, не повредив ненароком покрытие автомобиля.
Просто прикрыв его, вы остаётесь уверенными в том, что багажник надёжно заперт. Специально оборудованный механизм плавно подтягивает крышку до полностью закрытого положения, а затем штатный замок полностью её фиксирует. Функция плавного закрывания багажника теперь доступна каждому желающему автовладельцу, даже если установка доводчика не предусмотрена заводом-производителем.
- Характеристика доводчика багажника
- Доводчик багажника своими руками
- Установка доводчика багажника
Характеристика доводчика багажника
Чтобы владельцам автомобилей не приходилось хлопать крышкой багажного отделения автомобиля, инженерами были придуманы и сконструированы автоматические доводчики. Далее мы рассмотрим принцип их работы и характеристики.
Доводчик багажника очень выручает при погрузке и разгрузке транспортного средства. Даже если вы впопыхах неплотно закрыли крышку багажного отделения, можете быть спокойны, этот механизм всё доведёт до конца.
Плюс ко всему эксплуатационный срок штатного замка багажника значительно увеличится.
Также механизм доводчика двери багажника интересен и другими полезными функциями. Например, с его помощью можно ограничивать высоту подъёма багажной дверцы, чтобы она не повредилась о гаражный потолок. Нужно лишь зафиксировать дверь в нужном вам положении и зажать кнопку открывания на несколько секунд, доводчик запомнит это положение, и высота подъёма будет автоматически ограничиваться. Можно это сделать также, поискав нужные параметры в бортовом компьютере автомобиля.
Есть несколько вариантов открывания-закрывания багажника в премиальных автомобилях, оснащаемых уже на заводе электрическими доводчиками: с кнопки ключа-брелока, с торцевой кнопки на багажной дверце, с основной кнопки на багажной дверце, клавиши на водительской двери.
Приводы дверцы багажного отделения бывают различных конструкций, но самые распространённые и удобные, конечно же, электрические.
Для примера, многие внедорожники, кроссоверы и автомобили в кузове универсал оснащаются компактными механизмами дверей багажника, которые устанавливаются вместо газовых и которые приводят их в движение. Внутри таких приводов установлен компактный электромотор с винтовой парой, которая преобразует роторное вращение в осевое смещение привода.
Ещё возможна и другая конструкция:
В случае силового вмешательства электромагнитная муфта размыкается и разрывает связь шарниров с электродвигателем.
Также в приводах в качестве движущей силы может выступать не только электрический ток, но и жидкость. Есть гидроцилиндр, внутри которого поршень со штоком, который связан с приводом дверцы багажника. Электрический насос повышает давление в трубках, идущих к цилиндру, жидкость выталкивает поршень в одну или другую сторону в зависимости от того, что вам необходимо – закрыть багажник или открыть его. Так же, как и электрический, гидропривод оснащается предохранительным элементом, который отключает насос, если на пути двери возникает препятствие.
Если багажник закрыт неплотно, то до конца закрыть его помогут автоматические доводчики, устанавливаемые, в частности, и на крышки багажного отделения автомобиля. На многих современных автомобилях данные устройства электромеханические. Электрический двигатель подкручивает тросик, который, в свою очередь, двигает доводчик, встроенный в штатный замок. Такую конструкцию любят как автомобилисты, так и разработчики, компонующие автомобиль.
Массивный электромотор с блоком управления размещается где угодно, например, под обшивкой двери багажника.
Если же вы решили самостоятельно устанавливать такой механизм на свой автомобиль, тогда для начала проверьте аккумулятор, ведь электромотор потребляет немало энергии. Наиболее оптимальным вариантом будет установка новой аккумуляторной батареи. Так вы избежите ситуации с разряженным аккумулятором.
Доводчик багажника своими руками
1. Наиболее простой вариант доводчика
Для его изготовления вам не потребуется большое количество материалов. Перед началом самостоятельного изготовления доводчика, необходимо обратить внимание на его вес. Даже самая простая конструкция предусматривает наличие некоего груза. Следовательно, чем тяжелее и больше дверь либо крышка багажника, тем большего веса должен быть доводчик. Для тех, кто впервые будет заниматься изготовлением доводчика багажника самостоятельно, рекомендуем определять массу груза опытным путём, ибо как таковой определённой формулы для её расчёта не существует.
Для этого варианта вам потребуется тросик либо верёвка, чтобы дверь могла двигаться вверх и вниз, а также колёсико. Груз крепится к концу троса, именно он и будет обеспечивать плотное натяжение. Но возникает резонный вопрос: что делать, чтобы ненароком не повредить что-нибудь? Ведь грузик будет биться, и такое воздействие не окажет положительного эффекта на внешнем виде автомобиля. Необходимо взять отрезок пластиковой трубки и поместить в неё груз, который крепится к тросу, а конструкцию фиксируют к полотну. Всё, доводчик готов.
2. Доводчик на основе подъёмного элемента автомобильной дверцы
Если случилось так, что поломалась дверь автомобиля, то не спешите списывать со счетов и её подъёмник. Для изготовления доводчика такого типа потребуются подъёмники с трёх автомобильных дверей. Крепить их на полотно следует таким образом, чтобы кронштейн закрывающего элемента располагался между осью петель. Положительной стороной такого доводчика является его простота.

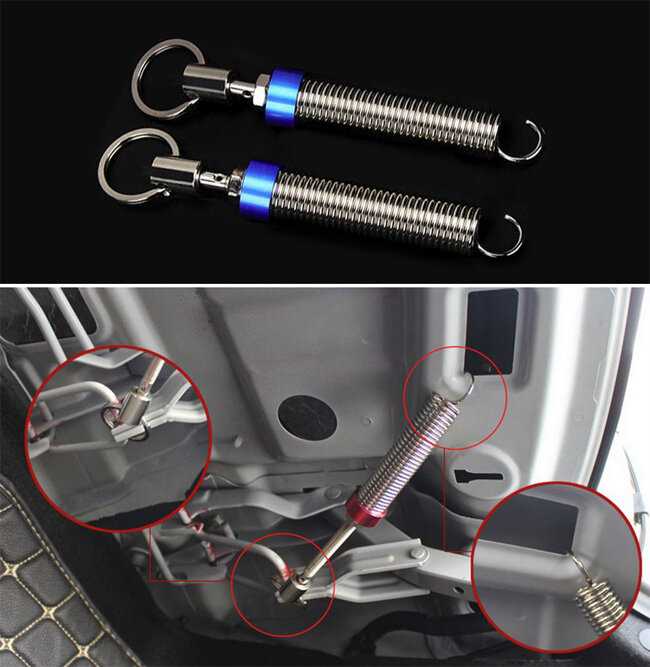

3. Пружинный доводчик
Здесь основным конструктивным элементом станет пружина, которая при открытии и закрытии крышки багажника будет мягко возвращать её в изначальную позицию. Такой доводчик устроен по принципу быстрого монтажа, но для массивных дверей он не подойдёт. Ведь при длительной эксплуатации пружина начинает приходить в негодность, растягиваться. Но если усложнить такую конструкцию, она станет значительно прочнее и надёжнее. Для начала разберитесь в том, какие элементы ещё необходимы, чтобы монтировать весь механизм на крышку багажника. Пружина – основа данного доводчика, но потребуется ещё и амортизатор, который будет замедлять движение полотна.
Такой амортизатор устроен по принципу простого поршня. Он состоит из двух камер, наполненных маслом. Багажник открывается – маслом наполняется одна из камер. Закрывается – масло переливается в другую. Устройство этого механизма не блистает какими-то новаторскими решениями.
Главное – иметь некое представление о школьном курсе физики.
Изготовить такой доводчик по силам даже новичку, если правильно сконструировать внутреннюю часть механизма. Чтобы масло могло перетекать обратно, нужно поставить перепускной клапан, но можно пойти и по другому пути: вообще не ставить масляный амортизатор, а установить обычный насос.
Бытует мнение, что подогнать такой доводчик под работу крышки багажника достаточно сложно. Это на самом деле так, ведь он, как и первый вариант, настраивается исключительно опытным путём. Чтобы изготовить доводчик, нужно подобрать шестерню-рейку, размер которой напрямую зависит от величины конструкции.
Есть и такие «мастера», которые не любят возиться со сложными приспособлениями, а просто берут кусок резины или часть автомобильной камеры и используют как доводчик. Выглядит это не совсем эстетично, но работает вполне неплохо, пока владелец не изготовит другую конструкцию.
Установка доводчика багажника
Монтаж сконструированного вами доводчика багажника – не менее важная часть работы с ним. От правильности его выполнения и будет зависеть надёжность и функционирование этого устройства. Монтаж доводчика происходит следующим образом:
1. Определите углы открывания багажника;
2. Отметьте отверстия на крышке багажника и коробке;
3. Просверлите назначенные отверстия;
4. Закрепите доводчик шурупами;
5. Отрегулируйте доводчик.
Определите угол открывания крышки багажника, используя заготовленный шаблон. Карандашом, мелом или другим рисующим предметом наметьте отверстия на крышке там, где будет фиксироваться сам механизм. На коробке также отметьте отверстия. Они будут показывать, где именно будет фиксироваться основание рычага. Разметку делайте аккуратно, не спешите. От точности нанесения меток будет зависеть качество установки доводчика и его последующая работа.
Как только разметка нанесена, просверлите отверстия.
Шурупами закрепите рычаг конструкции, а затем поместите его на ось доводчика. Для надёжного его крепления воспользуйтесь прочным винтом. Корпус механизма монтируйте к крышки багажника на шурупы. От того, насколько правильно выполнена следующая операция, зависят дальнейшие эксплуатационные характеристики устройства и правильность его монтажа.
Багажник BMW: ТОП-7 полезных апгрейдов
Багажник не так уж и часто видишь, но это не значит, что им следует пренебрегать. На самом деле, есть так много практических обновлений, которые вы можете добавить, чтобы сделать свою жизнь проще и комфортнее. Некоторые из этих обновлений являются более дорогими и эффективными, а другие настолько просты, что заставят вас задаться вопросом, почему вы не сделали всего этого раньше?
#1 Багажник BMW Power Release
Вероятно, лучшая модификация багажника, которую вы можете добавить в свой автомобиль, — это функция автоматического подъема и закрывания.
Модернизировав крышку багажника с электроприводом, вы получаете дистанционное управление багажником. Нажав кнопку на брелке вашего BMW, крышке багажника или приборной панели, вы теперь можете получить доступ к багажнику, и это действительно имеет большое значение, когда ваши руки заняты. Больше никогда не будет неловко возиться с сумками перед автомобилем.
Более того, это не единственная проблема, которую вы можете решить с помощью этого обновления. Умная автоматическая система дает вам гораздо больше контроля над багажником, устанавливая точную высоту, на которой останавливается крышка. А также вы можете забыть о том, чтобы не задевать неподходящие предметы крышкой багажника, когда вы ее закрываете. Механизмы перестанут закрываться автоматически до того, как какие-либо детали могут быть повреждены.
Посмотрите, как установить комплект Power Trunk на BMW F30:
У вашего BMW закончилась мощность? Узнайте, как открыть багажник BMW вручную.
Губа спойлера багажника #2
Если вы стремитесь одновременно к практичности и стилю, то это небольшое обновление может вам понравиться. Спойлер на кромке багажника — это маленькая деталь, которая может полностью изменить внешний вид вашего автомобиля. Добавляя его, вы моментально добиваетесь более агрессивного и спортивного вида задней части вашего автомобиля.
Он не только украсит ваш багажник, но и служит определенной цели. Губчатый спойлер создает дополнительную прижимную силу на багажнике, что может быть полезно при вождении на высокой скорости. Вот как это работает: давление, создаваемое спойлером, перенаправляет поток воздуха таким образом, что он прижимает багажник ближе к земле. И чем больше площадь контакта шин с дорогой, тем лучше. Вот почему спойлер на кромке багажника — это не только косметическое обновление, но и практичное.
#3 Custom Trunk Light
Дополнительный свет внутри вашего багажника, когда вы ищете что-то внутри в плохо освещенном месте, никогда не повредит.
Иногда штатные фонари тусклые и не дают достаточно света, но это не значит, что вам нужно постоянно носить фонарик в кармане. Есть простая и стильная альтернатива — специальные светодиодные ленты для автомобилей.
Их установка довольно проста и не требует особых навыков или знаний. Вы можете найти комплект освещения багажника со всеми необходимыми деталями и инструкциями, включенными в комплект, или использовать видеоуроки, чтобы научиться некоторым приемам. А самое приятное то, что вы сами можете выбрать место для подсветки багажника. Таким образом, вы получите идеальное количество света именно там, где вам это нужно. А кто сказал, что нужно придерживаться только белого и желтого цветов? Это ваш шанс проявить творческий подход и сделать что-то особенное, если хотите.
Светодиодные лампы действительно яркие, они не сильно нагреваются и потребляют очень мало энергии. А если полосок для вас слишком много, есть еще один вариант — обновить освещение багажника светодиодными лампочками.
Конечно, это все еще модификация, поэтому вам следует сначала провести некоторое исследование, подготовить необходимые инструменты и научиться правильно их подключать, прежде чем начать. Но пока вы это делаете, вы должны быть в порядке.
Нужно заменить задние фонари? Вот как вы это делаете на BMW F30:
#4 Органайзер для багажника
Если вы устали от того, что мелкие вещи перекатываются из стороны в сторону внутри багажника, но вам все равно приходится носить их с собой, то, возможно, органайзеры для багажника — лучшее решение для вас. Они бывают разных форм, размеров и цветов, поэтому найти идеальный вариант для интерьера вашего багажника не должно быть проблемой.
Вам не придется беспокоиться о том, что вещи соскользнут со стенок багажника и упадут в пропасть под сиденьями благодаря органайзеру для багажника.
Все будет именно там, где вы это разместили. Есть отделения и карманы разного размера для всякой всячины, так что можно расположить все так, как вам хочется.
#5 Чехлы и коврики багажника
Пространство багажника для других просто свалка, но для некоторых оно может рассматриваться как место для хранения. Однако, если вы хотите сохранить свой багажник в чистоте и порядке на долгие годы, сейчас самое время задуматься о его защите. Продукты, запчасти и другие вещи могут протекать на пол багажника, оставляя пятна и неприятные запахи. А поскольку в вашем расписании не всегда есть место для хорошей уборки, добавление резинового коврика может сделать вашу жизнь немного приятнее.
Вот почему в конце концов существуют чехлы и коврики для багажника. Они сделаны из разных материалов, но у них одна общая цель — защитить пол багажника от разливов и протечек. Некоторые коврики для багажника даже водонепроницаемы, что делает их идеальным выбором для тех, кто часто перевозит вещи, которые могут протекать или проливаться.
Существуют также чехлы для багажника с приподнятыми краями, которые могут удерживать разливы и грязь внутри багажника, что значительно упрощает очистку.
Нужно поработать под панелью для хранения? Вот как вы разбираете панель багажника на BMW G20:
#6 Аксессуары для хранения в багажнике
Если вам часто не хватает места в багажнике, возможно, пришло время задуматься о некоторых решениях для хранения. На рынке доступно множество аксессуаров для хранения в багажнике, которые помогут вам лучше организовать пространство в багажнике и максимально использовать его.
Одним из самых популярных решений для хранения багажника является грузовая сетка. Его можно использовать для удержания вещей на месте и предотвращения их перекатывания в багажнике. Вы также можете использовать его для фиксации больших предметов, которые могут сместиться во время поездки.
Хороший вариант, если вам не приходится часто носить с собой такие вещи и нет необходимости в органайзере.
#7 Аксессуары безопасности
Вы когда-нибудь переживали из-за того, что забыли запереть багажник? Если ответ «да», возможно, вы захотите рассмотреть дополнительные решения для обеспечения безопасности. Доступны различные аксессуары и устройства, которые могут помочь вам обеспечить безопасность и защиту вашего багажника от злоумышленников или ваших собственных маленьких нарушителей спокойствия.
Один из самых популярных вариантов — замок багажника. Это простое устройство, которое можно установить за считанные минуты, не позволит никому открыть ваш багажник без вашего разрешения. Эти замки бывают разных конструкций, поэтому вы можете выбрать тот, который лучше всего соответствует вашим потребностям.
Подводя итог, какой бы надежной, уютной и великолепной ни была ваша машина, всегда есть возможность сделать ее чуточку лучше.
Багажник Tesla3 оставляет мне грязные пальцы?!?!
Тесла3.
Фото: Tesla
Когда я слышу слово Тесла, я думаю об автомобиле будущего, прямо здесь и прямо сейчас.
Tesla ускоряет переход мира к устойчивой энергетике с помощью электромобилей, солнечных батарей и возобновляемых источников энергии для дома; Так почему же Model 3 оставляет меня с грязными пальцами каждый раз, когда я открываю багажник?!
Как неофициальный представитель Tesla и восторженный владелец, моя любовь к бренду началась с нашей Model X и продолжается с нашей Model 3. Когда я смотрю на все другие автомобили, независимо от того, насколько они красивы или дороги, я всегда спрашиваю: «Да, а едет ли он сам? Он перемещается на автопилоте и сам меняет полосу движения? Регулярно ли он получает обновления программного обеспечения, повышающие ценность автомобиля?» Нет, нет и нет!
По теме: Беспилотный автомобиль уже здесь.
Вот что вам нужно знать
В задней части Tesla 3 естественным образом скапливается грязь. Фото: Sulay Mesa
Так почему же Model 3 оставляет меня с грязными пальцами каждый раз, когда я открываю багажник?!?Мне очень больно говорить, что Тесла ошибся, когда решили сделать Модель 3 без автоматического открывания багажника. Хотел бы я сказать вам, что только базовая модель Model3 не имеет автоматического ствола… но это, друзья мои, было бы ложью.
Независимо от того, какие опции вы выберете для своей модели 3, даже если вы получите модель с высокими характеристиками, у вас не будет автоматического багажника. А аэродинамика автомобиля направляет грязь именно туда, куда нужно приложить пальцы, чтобы открыть багажник. Он значительно грязнее, чем остальная часть автомобиля.
Связанный: Стоит ли тратить деньги на роскошный автомобиль? 6 причин сказать ДА!
Что делать девушке? После почти 6 месяцев владения нашей моделью 3 я должен был найти решение.
К счастью, я нашел способ сделать простую и недорогую модификацию: заменить стойки багажника на стойки с пружинами. Это позволяет мне открывать багажник с помощью приложения Tesla на моем мобильном телефоне. Я нашел видео, сделанное владельцем, который сделал модификацию на своем автомобиле, поэтому я заказал стойки, пружины и шайбы, чтобы установить ремонт на свою машину.
Я ни в коем случае не механик, поэтому замена оригинальных деталей моей прекрасной машины поначалу меня пугала; но моя решимость победила. Модификация должна была быть относительно легкой. Для меня это было не так; мне потребовалось несколько минут, чтобы снять стойки и установить новые. Но я это сделал. В этом видео показано, как:
Посмотреть это видео на YouTube
Каждый раз, когда я подъезжаю к своей машине с тележкой, полной продуктов, или с хоккейной сумкой моего сына, я радуюсь, зная, что решил свою единственную проблему с моей удивительной моделью 3.
