Центральный замок (ЦЗ) не только блокирует и деблокирует двери авто одним нажатием кнопки – он одновременно открывает и закрывает багажник, крышку топливного бака, люк, управляет электрическими стеклоподъемниками.

Основные компоненты устройства:

  • Источники сигнала – дверная кнопка замка в салоне, ключ, брелок сигнализации, управляющий электропривод в водительской двери.
  • Блок обработки – электронная плата и 2 контактные группы – управляющая и силовая. К управляющей подключают источники сигнала, к силовой – электроприводы дверных замков.
  • Электроприводы – активаторы – замков с соединяющими проводами. Представляют собой электродвигатель, вращающий запирающий замочный механизм.

Принцип работы центрального замка

Сигнал от источника поступает на блок обработки. Тот определяет его характер – «Открыть» или «Закрыть» – и подает напряжение на соответствующие провода.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение Электроприводы дверных замков открывают либо закрывают двери.

Подготовка к установке

Перед тем как приступить к работе, нужно приобрести замок и подготовить необходимые инструменты. Оптимальный вариант – купить оригинальный механизм, которым производитель комплектует вашу модель автомобиля в заводской версии с ЦЗ. Вариант «эконом» – приобрести стандартный набор. У механических замков он состоит из проводов, крепежей и контроллера. Электронные модели дополнительно комплектуют пультами ДУ.

Для монтажа понадобятся:

  • 3-4 метра медного двужильного провода;
  • крестовые и плоские отвертки;
  • гаечные ключи;
  • клещи для резки кабеля;
  • плоскогубцы;
  • дрель со сверлами.

Порядок действий при установке центрального замка своими руками

  1. Отсоедините клеммы от аккумулятора. Снимите обшивку и пылезащитные шторы с дверей: для этого выкрутите 4 винта из-под полки, снимите рукоятку, удалите обивку.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение Открутите пластмассовый винт двери и винты из-под рулевого колеса – слева и справа.
  2. При выборе места для установки центрального замка учитывают расположение деталей стеклоподъемников. Специалисты рекомендуют монтировать ЦЗ в левом нижнем углу – так стекло при опускании не будет мешать работе устройства. В некоторых случаях для крепления приходится изготавливать отдельный кронштейн.
  3. В каждой двери просверлите отверстие под активатор. Закрепите активаторы с помощью саморезов.
  4. Зажимами из установочного набора прикрепите каждый активатор к штатной тяге замка. Совместите центр хода тяги исполнительного устройства с центром хода тяги замка. Если отверстия тяги ЦЗ больше, воспользуйтесь пластиковой втулкой необходимого диаметра. От активаторов каждой двери установите фиксаторы на тяги ручного блока замка. При подключении исполнительных устройств убедитесь в работоспособности проводки.
  5. Протяните 4 провода от каждого активатора и прикрепите их к отверстиям пластиковыми хомутами.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение При этом используйте существующие отверстия либо просверлите новые. Специалисты не рекомендуют располагать провода в нижней части двери из-за высокого риска скопления влаги.
  6. Проткните отверткой точки рядом с болтами крепления передней панели и снимите приборную панель. Под ней, в труднодоступном месте, поместите блок ЦЗ.
  7. Демонтируйте провода стеклоподъемников под панелью и в бардачке, замените их на новые. Подключите к приводу.
  8. Подключите провода активаторов, изолируйте их и проложите внутри дверей. Закрепите изолентой.
  9. Протолкните провода под приборную панель с одной стороны и в бардачок – с другой.
  10. Установите проходную трубку в стойку с обеих сторон с помощью отвертки.
  11. Прикрепите к разъему предохранитель. Соедините его с блоком питания центрального замка и установите под торпеду.
  12. Подключите провод центрального замка к авто: красный «+» – к первому предохранителю со стороны АКБ, черный «-» – к корпусу.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение
  13. Подсоедините аккумулятор и проверьте работоспособность центрального замка: откройте и закройте его – ход тяг должен быть легким и плавным.
  14. Соберите внутреннюю обшивку. Установите на место приборную панель.
  15. Чтобы подключить центральный замок к автосигнализации, соедините провода, идущие от блока замка к блоку предохранителей под капотом.

На что обратить особое внимание?

  • Чтобы защитить провода от изломов и перетирания, протягивайте их через специальные гофрированные трубки.
  • Чтобы добиться максимальной точности монтажа, тягу центрального замка можно выгибать.

Центральный замок автомобиля – элемент комфорта и безопасности. Если он не предусмотрен заводской комплектацией, то установить его можно самостоятельно либо, обратившись к профессионалам.

Установка центрального замка на ВАЗ

Автомобиль ВАЗ 2106, нужно установить центральный замок, установить актуаторы в передние двери.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение

Заодно нужно заменить провода, привода электростеклоподъемника. Для того, чтобы проделать такие операции нам понадобятся такие инструменты:

  • дрель и сверла,
  • отвертка,
  • пассатижи,
  • кусачки и паяльник.

Так же нам понадобятся центральный замок, крепления и обивки (примерно 20 штук), еще пригодится переходная трубка стойка-дверь, клеммы «мама-папа», термоусадочный кембрик и провода.

Установка актуатора

Первое, что нужно сделать это снять ручку, потребуется открутить три болта крепления.

После ручки открывания двери снимается и облицовка.

Вторую дверь нужно разобрать до такого же состояния. Теперь начинаем снимать обивку двери.

Чтобы снять обивку, поддеваем ее отверткой.

На передней двери, на мой взгляд, наиболее подходящее место для крепления актуатора — это нижний левый угол.

Чтобы закрепить актуатор сверлим отверстия и вкручиваем саморезы.

На фото указаны места для сверления.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение Тягу актуатора крепится зажимом к тяге замка.

Процесс установки актуатора на передние или задние двери кроме ее места монтажа не отличается, в данном случае рассмотрим установку актуатора на примере задней двери. Приводы устанавливаются вертикально внизу двери под тягой блокираторов. Для крепления используются имеющиеся отверстия двери и идущая в комплекте с центральным замком планка.

Если отверстие имеет большой диаметр, то можно использовать для крепления шайбы или пластины из металла с отверстием 7 мм в центре. Для крепления используем винты и гайки М6. Провода жгута протягиваем через резиновую трубку, через которую проходят провода к красной лампе в торце двери.

Протягиваем жгуты под обивкой пола вдоль передних дверей, заводим через центральные стойки где проходят провода к плафонам освещения салона и выводим наружу в районе верхнего окончания нижней пластиковой накладки (накладка перед этим снята). Привод центрального замка устанавливаем как на рисунке ниже.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение

После установки приводов в задние двери, подключаем к ним провода, затем проверяем работу центрального замка. Зачастую с передними дверьми проблем не возникает, а с задними может не хватить мощности привода. Для этого нужно будет снять 2 пружинки. Ниже будет приведен наглядный пример, что делать если возникнет такая трудность.

Далее будет описан процесс, как снять пружины. С первой пружиной, которая отмечена на картинке, проблем возникнуть не должно, при помощи отвёртки поддеваем её через технологическое окно. А вот процесс со 2-ой, несколько отличается. Для этого снимаем привод блокиратора, откручиваем клипсу, затем приступаем к откручивании гайки блокиратора, для этого понадобится ключ на 13. Без труда снимаем 2-ую пружину и собираем привод в обратной последовательности.

Ход тяги актуатора должен быть на 4-5 мм больше, по сравнению с ходом тяги замка. Центры хода тяг нужно совместить. Тяга актуатора должна не доходить примерно 2 мм в каждом направлении.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение Винты зажима нужно сильно затянуть.

Рассчитывайте силы, так как можно сорвать головки винтов!

Теперь приступаем ко второму этапу — подключение центрального замка на ВАЗ Классика. Первое что делаем на этом этапе, это снятие панели приборов.

Снятие панели и и подключение проводов центрального замка

Не забудьте, что нужно проткнуть точки возле шурупов крепления. Теперь ищем место, в котором проходят провода под панелью приборов в бардачке.

Начинаем снимать старые провода, на их место устанавливаем новые.

Начинаем подключать провода актуатора, они прокладываются внутри двери.

Просовываем провода стеклоподъемника и актуатора в трубку.

Всего получилось 7 проводов, они с большим трудом, но проходят. Теперь начинаем прокладывать провода сквозь отверстия, одной стороны их мы тянем под панель приборов, а с другой бардачок.

Не забываем установить проходную трубку.

Теперь подсоединяем провода к разъемам.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение

Предохранитель должен крепиться к разъему, а сам разъем нужно соединить с блоком ЦЗ.

К корпусу авто нужно присоединить минусовой провод ЦЗ (его скорее всего понадобится удлинить). Плюсовой провод нужно подсоединить к предохранителю №1.

Обратите внимание, что подключение и прокладка проводов должна выполняться при отключенном аккумуляторе.

Источник: http://vaz-2106.ru/forum/index.php?showtopic=5072

Спрашивайте в комментариях. Ответим обязательно!

Как установить центральный замок на ВАЗ 2106

В настоящий момент большая популярность центральных замков на автомобили отечественного производства. Сгодня мы Вам расскажем про установку центрального замка на ВАЗ 2106 своими руками.

Теория.

Есть два варианта установки центрального замка на ВАЗ 2106:

1. Устанавливать центральный замок вместе с сигнализацией, предварительно выбрав сигнализацию, которая способна управлять актуаторами в дверях напрямую, без использования блока управления центральным замком.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение Можно конечно использовать и блок управления, но это будет немножко дороже стоить по деньгам.

2. Устанавливать используя блок управления ЦЗ, он даст возможность подключится к практически любой сигнализации. На фото это черная коробочка. Также этот блок необходим, чтобы замыкать все двери поворотом ключа одной — водительской. О этом сегодня и поговорим.

Также с начала хотелось бы сказать, что установка центрального замка подразумевает исполнение сборочно-разборочных работ, а также работу с электричеством, режущими инструментами и тп. Проявляйте осторожность!

Теория работы: Если рассматривать все в теории, то в установке центрального замка в ВАЗ 2106 нет ничего сложного, достаточно разместить и закрепить блок управления, протянуть провода по салону, установить актуаторы в двери и вуаля все работает! Но на практике все несколько сложнее.

Ниже я приведу своего рода инструкцию, не обязательно исполнять все до буквы написанной, это скорее всего просто рекомендации и маленькая часть моего скромного опыта.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение Например такие пункты как — «разместил блок там-то», «удалил механизмы и сами щепки» — это мои личные похоти, что ль. Вы можете этого не делать. Я старался идти по наилегчайшему пути.

Установка центрального замка на ВАЗ 2106 своими руками

Установку можно разделить на такие не сложные подпункты:
1. Прежде всего необходимо проверить работоспособность всего комплекта, это очень сэкономит время в некоторых случаях
2. Отключить массу от аккумулятора!
3. Размещение и крепеж блока управления ЦЗ в салоне (отмечу, что для правильной работы ЦЗ очень желательно, а то и обязательно, размещение блока управления в салоне).
4. Протягивание проводов по салону, подключение питания ЦЗ к бортовой сети автомобиля
5. Установка акуатора в водительскую дверь, затем во все остальные.

По всем пунктам. Первое, рекомендую перед установкой подключить весь комплект к аккумулятору и проверить его работоспособность.

Проверка работоспособности проводится довольно легко — достаточно соединить все актуаторы с комплектом проводов (соединяем синий к синему, зеленый к зеленому и тд), в водительскую дверь устанавливается актуатор с пятью проводами, он же управляющий.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение Замечу что все актуаторы должны были вытянуты на весь ход, после подключить БУ (блок управления) к аккумулятору. Теперь достаточно опустить шток управляющего (с 5 проводами) актуатора и все остальные также должны втянуться внутрь. Если вытянуть шток управляющего — соответственно все актуаторы должны выдвинуться.

Согласно рекомендациям производителя, я искал место для размещения БУ в салоне автомобиля, судя по длине проводов, оно рассчитано у ног водителя или в крайнем случае под панелью приборов. Под панелью приборов ему делать нечго, там и так неразбериха. Было принято решение разместить БУ у ног водителя, с левой стороны под декоративной накладкой. Есть фото, но очень плохого качества, так как было темно и не было вспышки.

При таком размещении блока управления центральным замком провода на сторону переднего пассажира, именно этого центрального замка я бы рекомендовал тянуть по полу, приподняв ковровое покрытие обивки салона. По левой стороне также потребуется демонтировать пластиковый (дюралевый) порожек — накладку на пороге в проеме двери.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение Это необходимо для того, что бы стало возможным протащить провода на правую сторону и на задние двери, до средней стойки.

Забегая вперед, скажу, что питание я подключил под панелью приборов. На проводе блока управления центральным замком был установлен предохранитель (производителем) номиналом 10А, что являлось большим плюсом. Старайтесь разместить БУ таким образом, что бы он не мешал накладке свободно лечь на место.

Первым я начал устанавливать актуатор в водительскую дверь, сюда устанавливается тот, который имеет пять проводов. На фото есть часть процесса.

Я не говорю что это истинно-правильный вариант, вы в праве предложить свои, но он подошел как нельзя лучше, еще одной причиной было то, что в водительской двери у меня установлен бесшумный замок от зубил. Как видно на фото, я прикрутил монтажную пластину к актуатору (которая идет в комплекте) и воспользовался готовыми отверстиями в двери, не делая новых.

Также таким образом шток моторчика был прямо напротив оси перемещения щебка двери, который кстати остался один у меня на водительской двери.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение

Что касается механической части, то электропривод я присоединил к тяге салонного щебка, так проще и действеннее.

Эта тяга была перерезана и сварена при установке бесшумного замка, если у вас обычные замки ничего резать не нужно. Зажим используется с комплектации центрального замка. Далее необходимо вставить тягу (из комплекта) которая похожа на спицу, ее можно укоротить, что бы она сверху ни во что не упиралась.

Затем необходимо вытянуть сам актуатор максимально вверх, в этот момент дверь отперта, и в таком положении зафиксировать регулировочный винт. У вас получится что-то вроде этого.

После этого можно проверить запирается ли дверь ключем, не мешает ли что внутри двери, как опускается стекло и пр. Если все нормально, то можно подключить провода, не проводя их через стойку и дверь, имитировать закрытие дверного замка, подключить аккумулятор и попробовать замкнуть дверь ключем. Если все работает, то актуатору потребуется только легкий толчек, после чего он втянется внутрь сам.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение Если все нормально, то можно заняться проводкой.

Проводить провода необходимо через резиновую трубочку, которая соединяет дверь со стойкой. Если у вас таковой не имеется, то понадобится сверло на 13мм и трубка-гофра. Сверлятся отверстия в двери (побольше) и в стойке. Все получится приблизительно так.

По двери провод прокладывается как ваша душа пожелает, если будет лишний, то его можно смотать в аккуратную бухту и стянуть стяжкой, которыми кстати очень удобно крепить провод внутри двери.

Совет. Тщательно следите, что бы провода центрального замка не терлись и не касались троса стеклоподъемника, иначе у вас есть все шансы вывести из строя ЦЗ.

У меня провод расположился как на фото ниже. Правую переднюю дверь описывать не буду, так как она практически одинакова с левой, принцип тот же, замечу что я убрал щебки со всех дверей, оставив только водительский, которым можно запереть все двери изнутри.

Задние двери я решил упростить конструктивно — убрал весь механизм, который запирал дверь изнутри, откусив плоскогубцами от него маленькую часть.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение

Эта часть с яблоком на конце нужна для того, что бы соединить актуатор с самим механизмом замка. Положение замка выбиралось с таким расчетом, чтобы он не мешал опускаться стеклу. Установка аналогична передней двери: крепим, вытягиваем за шток до упора, завинчиваем зажим и … можно испытать его. Для этого подключаем провода, захлопываем дверь, закрываем водительскую дверь — задняя дверь тоже должна захлопнуться. Фото ниже.

Что касается проводов, то тут пригодится дрель, сверло 13 мм, понадобится сверлить и стойку с одной стороны и дверь напротив. Главная задача — обеспечить скольжение провода в гофре, а не его залом.

Надеюсь вам был полезен мой небольшой пост по установке центральных замков на ВАЗ 2106 своими руками, я не брал во внимание мелочей, разборки-сборки дверей. Напомним, что предыдущая статья была про установку электростеклоподъемника на ВАЗ 2106.

Как отрегулировать центральный замок

Противоугонной системой сегодня никого не удивишь — сигналками и центральными замками (ЦЗ) оборудованы многие современные автомобили, даже старые иномарки.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение Однако далеко не все старые авто оснащены такой системой защиты, хотя, если сказать честно — большой ценности она не представляет. В этой статье мы расскажем о том, как производится установка своими силами центрального замка и что для этого нужно.

Руководство по установке

Если вы решили оборудовать свою машину системой центрального замка автомобиля, это может быть одним из вариантов, которые позволят повышать его безопасность в отсутствие водителя. Тем более, что имея ровные руки это сделать не так сложно. Как должен осуществляться монтаж и как подсоединять усиленное устройство центрального замка на машину? Перед тем, как установить систему на авто с сигналкой или без сигнализации, необходимо подготовиться к осуществлению работ, в том числе приготовить электросхему.

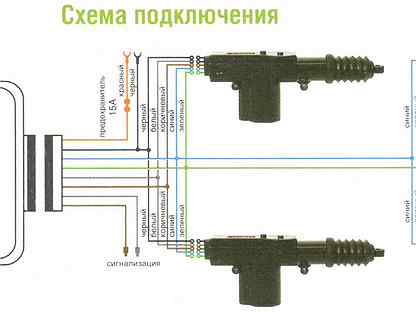

Схема подключения ЦЗ

Инструменты и материалы

Установка центрального замка своими руками и подключение его к автосигнализации начинается с подготовки необходимых инструментов, а именно:

  • комплект системы ЦЗ, включающий в себя саму систему, а также исполнительный элемент;
  • проводу, лучше отдать предпочтение двухжильной и медной проводке;
  • другой слесарный инструмент.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение

Первый этап

Перед тем, как подключить сигнализацию к центральному замку, нужно отключить АКБ. Ведь эти работы будут вмешательством в электросхему, поэтому нельзя допустить ее замыкания.

Итак, схема подключения центрального замка следующая:

  1. Чтобы поставить и произвести подключение центрального замка, необходимо в первую очередь демонтировать дверные карты, для этого отсоедините соответствующие крепления и выкрутите все болты. В этом случае в каждом автомобиле есть свои индивидуальные нюансы, которые нужно учитывать, но в целом на этом этапе у автолюбителей проблем обычно не возникает.
  2. После этого нужно выбрать место, куда вы будете устанавливать ЦЗ. Для этого обратите внимание на работу стеклоподъемников — разумеется, они не должны мешать системе. Вполне возможно, что для того, чтобы установленный замок не мешал, необходимо будет сделать дополнительный кронштейн. Как показывает практика, обычно левый нижний угол двери является наиболее оптимальным местом для монтажа.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение
  3. Далее, подключение сигнализации к центральному замку включает в себя этап установки активатора. Каждый соленоид ставится на отдельную дверь, для монтажа понадобится просверлить соответствующие отверстия и зафиксировать устройства при помощи саморезов.
  4. Затем соленоид нужно закрепить на тяге замка. Из комплекта при помощи зажимов необходимо будет зафиксировать каждый соленоид. Следует учитывать, что тяги на обоих замках (или на четырех, в зависимости от системы), нужно совместить. После этого от активаторов нужно установить крепления на тяги ручного блока ЦЗ, этот этап также производится с каждой отдельной дверью машины. При подсоединении исполнительных компонентов необходимо будет произвести диагностику проводки на предмет проводимости напряжения. В том случае, если отверстие в тяге замка будет большим, ем надо, дополнительно используйте пластмассовую втулку — она позволит обеспечить необходимые размеры.
  5. Далее, подключение сигнализации к центральному замку включает в себя прокладку проводки.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение От каждого соленоида идет четыре кабеля — два к нему, и еще два на массу — их надо зафиксировать пластмассовыми хомутами. Но в целом данный этап индивидуален для каждого отдельного авто — например, вы можете использовать уже имеющиеся отверстия либо же дрелью высверлить свои. Не нужно производить укладку проводки снизу в двери, поскольку здесь собирается влага.
    Кроме того, провода от соленоидов должны осторожно подключаться и прокладываться с проеме между дверью машины и кузовом, поскольку эта движущая часть может повредить проводку. Используйте для укладки прорезиненную трубку. П ри прокладке проводов в двери убедитесь, что при закрывании их не переломает (автор видео — ПРОСТЫЕ ШТУКИ).

Второй этап

  1. Схема центрального замка на этом этапе должна быть под рукой. Демонтируется контрольный щиток, для упрощения этапа укладки проводки го лучше демонтировать полностью. Вам необходимо обеспечить прокладку кабелей через соответствующее отверстие, также найдите место, где проходит проводка под вещевым ящиком и центральной консолью.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение
  2. Далее, необходимо извлечь старую проводку — она убирается от стеклоподъемников, укладывается новая, после чего к ней подключается компрессор центрального замка. Также нужно подсоединить кабеля от соленоидов — они укладываются в дверной конструкции и полностью изолируются. Для более надежной фиксации ил лучше зафиксировать, используя изоленту.
  3. Когда все эти этапы будут выполнены, кабеля необходимо уложить с одной стороны в вещевой ящик, а с другой — под контрольный щиток. Здесь нужно запастись терпением, поскольку в целом этот этап довольно сложный и кропотливый. Не всегда получается все сделать с первого раза.
  4. Далее, производится монтаж проходного патрубка. Этот элемент системы можно поставить в стойку, его необходимо зафиксировать. Но будьте осторожны, поскольку повреждать его нежелательно.
  5. После этих действий осуществляется подсоединение проводки к выходу. Затем к этому выходу подсоединяется предохранительный компонент, который необходимо подключить к блоку питания системы.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение Вся эта конструкция должна быть вмонтирована под центральную консоль.
  6. Затем проводка от центрального замка подсоединяется к корпусу. Минусовой выход системы следует подсоединить к кузову транспортного средства. Что касается положительного провода, то его необходимо соединить с предохранительным компонентом и установить его рядом с аккумулятором. Не забудьте о кнопке. Кнопка центрального замка ставится в салоне автомобиля, ее лучше всего установить в дверной обивке. При помощи кнопки будет регулироваться сам ЦЗ изнутри салона транспортного средства — его закрытие либо открытие.
  7. Когда все действия выполнены, необходимо проверить работоспособность установленной системы. Для этого подключите АКБ и проверьте, как работает устройство — и механическую его составляющую, и электрическую. Помните о том, что ход тяг в дверях должен быть наиболее мягким и плавным. Если одна из тяг не работает, воспользуйтесь мультиметром для диагностики напряжения.
  8. В самом конце необходимо будет все поставить на место.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение Устанавливается центральная консоль с обивками дверей. По поводу торпеды — чтобы не допустить возможного скрипа в будущем, место соприкосновения торпеды с кузовом по периметру можно промазать силиконом.

Видео «Пример установки ЦЗ на Дэу Ланосе»

Подробная видеоинструкция по самостоятельному монтажу ЦЗ на примере автомобиля Дэу Ланос приведена ниже (автор ролика — ЛЕША МАСТЕР).

Подробно и доступно объясняю, как установить центральный замок в автомобиль своими руками. Подключить ЦЗ таким образом может любой желающий автовладелец. Показываю установку на примере автомобиля ZAZ Sens.

Выполняем подготовку автомобиля к установке центрального замка. Разбираю дверные карты на всех дверях. Снимаю порожки, сапожок и среднюю накладку на среднюю стойку. Снимаю боковую и нижнюю накладку с торпедо, щиток приборов, бардачок. В этом автомобиле проводку буду пускать поверху, потому что снизу она сильно гниет.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение

Центральный замок, который устанавливаю — RS L720. Это модель с дистанционным управлением, рассчитанная на 4 двери. Комплектация ЦЗ: блок ЦЗ с антенной; комплект проводов; 2 пульта дистанционного управления; 4 электропривода; жало для одного из ключей; крепежные саморезы, винты, гайки; по 4 планки и тяжки; двухсторонний скотч и инструкция.

Навожу порядок в проводке. Распутываю провода, аккуратно складываю и попутно сматываю изолентой. Пять проводов пойдут в водительскую дверь и по 2 в другие. Провода электроприводов также замотал изолентой.

Проверяю комплект центрального замка на работоспособность. Подаю питание с блока и тестирую пультики и приводы.

Определяю место, где провода зайдут в стойку и где будем размещать блок ЦЗ. Одна коса проводов пойдет через разъем и уплотнительную резинку в водительскую дверь, вторая — со штатными проводами по порогу, в заднюю левую дверь. Провода для правой части автомобиля пойдут за щитком приборов, также по штатному жгуту.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение Они выйдут в районе бардачка. Для просовывания проводов в дверной переход использую металлическую протяжку. Не забываем пристяживать провода пластиковыми стяжками.

На удивление, обнаружил, что в задних дверях автомобиля установлены электроприводы. Есть разъем с проводами, но в салоне ответной части нет.

Теперь необходимо завести провода в передние двери. Для этого надо вынуть со стойки разъем, сделать в нем отверстие и проложить через него провода. С водительской стороны проводов больше, поэтому буду сверлить. С пассажирской — просто откушу кусок пластика. Чтобы достать разъем, снимаю резинку и использую приспособления, которые облегчают работу.

Используя шуруповерт и несколько сверл различного диаметра, делаю отверстие.

Протягиваю провода через свежее отверстие в разъеме дверного перехода. Возвращаю на место разъем, предварительно надев на него резинку.

Небольшой лайфхак. Если надо закрепить провод к отверстию, а под рукой нет нужной клипсы (фиксатора проводки), то можно использовать пластиковый хомут и кусок жесткого провода.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение Стяжку сгибаем, просовываем в отверстие и продеваем в нее, с внутренне стороны, кусочек провода. Далее укладываем провода и фиксируем с помощью стяжки.

Установка электропривода центрального замка в водительскую дверь. Солдатик находится не вертикально, как обычно, а возле дверной ручки, поэтому привод будем размещать горизонтально, вдоль тяги. Электропривод крепится с помощью пластины, но та, которая шла в комплекте оказалась короткая. Поэтому я нашел у себя вариант подлиннее. Саморезом крепим пластину к приводу, далее прикручиваем к двери автомобиля. Чтобы зафиксировать к двери использовал саморез со сверлом. Теперь сгибаю тяжку так, чтобы она была параллельна штатной тяге. Откусываем лишннее и фиксируем на винтиках. Носик электропривода должен ходить ровно и не загибаться. Подключаю проводку, длины проводов хватило впритык.

Для удобства использования транспортных средств, производители авто давно используют в их комплектации центральный замок, который является подсистемой более крупной системы «комфорт» и зачастую объединен с сигнализацией.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение Центральный замок – выполняет блокировку одной или всех дверей автомобиля. Кроме того, он отвечает за отпирание крышки лючка бака для топлива и багажника. Если модель автомобиля старая, то – систему можно установить дополнительно. Имеет дистанционное управление (ДУ).

Как устроен

Система центрального замка авто включает:

  • Датчик входной: концевые выключатели и микропереключатели.
  • Блок – управление центральным замком.
  • Актуаторы.

К входным датчикам относится:

  • Концевые дверные выключатели – отвечает за расположение дверей авто, передавая сигнал на блок питания.
  • Микропереключатели – отвечают за конструктивные элементы запирающего устройства.
  • Два микропереключателя – фиксируют кулачковый механизм передних дверей: один отвечает за сигнал «lock» (блокировка), а другой «unlock» (разблокировка).
  • Ещё два – отвечают за центральный замок.
  • Микропереключатель рычажного механизма привода замка.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение

Такое устройство подразумевает передачу сигнала от микропереключателей сначала в блок управления, затем в цепь питания, по которой сигнал идёт на двери (актуаторы), крышку багажника и лючка бака для топлива. Результат: замки открываются.

Актуатор – исполнительное устройство, благодаря которому замок срабатывает.

Система работает дистанционно (ДУ): На ключе зажигание есть специальная кнопка ДУ, сигнал передаётся на антенну, с неё – в блок. Радиус действия ДУ -10 метров. Можно сделать подключение к сигнализации.

Блок управления

Блок отвечает за работу замка. В схему управления входят цифровые элементы – они передают сигнал по остальным составляющим системы.

Такое устройство системы центрального замка авто взаимодействует с сигнализацией, а также может управляться ДУ пультом. Её можно установить самостоятельно, но на большинстве современных авто уже установлен центральный замок с дистанционным управлением.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение

ДУ работает от отдельного электронного блока, который подсоединяется к системе и контролирует его.

Функции центрального замка

Преимущество устройства центральный замок с дистанционным управлением в автомобиле:

  • Экономия времени. Вместо того что бы по очереди закрывать каждую дверь, необходимо закрыть одну – остальные блокируются автоматически.
  • Универсальность. Устройство стандартное. Нет необходимости подбирать модель.

Стандартный комплект замка авто состоит из:

  • Электропривод (пятипроводной).
  • Центральный замок.
  • Двухпроводные электроприводы.
  • Контролёр управления.

Систему приводит в действие ключ или пульт ДУ.

  • Система работает с сигнализацией любого типа.
  • Кнопку запуска ДУ размещают на брелок для удобства.
  • Если в автомобиле установлена сигнализация и есть пульт, нет смысла заказывать еще один– лучше сэкономить.
  • Кроме дверей и лючка, подключить можно еще багажник авто.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение Им тоже можно управлять пультом ДУ.
  • Важной особенностью является перекодировка предохранительных возможностей. Например, при превышении скорости, двери автоматически запираются. Или установить поочерёдное открытие: сначала дверь со стороны водителя, при повторном нажатии – остальные.

Установка системы

При покупке желательно обратить внимание на оригинальный комплект, который рекомендует производитель авто, хотя они не всегда доступны по цене.

Чаще всего, выбор падает на стандартный универсальный комплект, который включает:

Система подороже снабжена пультом ДУ.

Чтобы установить комплект системы необходимы:

  • Система центрального замка.
  • Медный двужильный провод (4 метра).
  • Отвертки (крестовая и плоская).
  • Гаечные ключи.
  • Клещи.
  • Плоскогубцы.
  • Дрель + свёрла.
  • Отсоединить клеммы от аккумулятора.
  • Снять с дверей обшивку (снять ручку, и по углам винты).Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение
  • Выкрутить пластмассовый дверной винт.
  • Винты рулевого колеса.
  • Найти место для установки системы (рекомендуется – нижний левый угол).
  • Сделать дрелью в каждой двери отверстия для активаторов.
  • Установка активаторов замка, закрепить саморезами.

  • Установка активатора к тяге, совмещая центр хода исполнительного устройства и замка.
  • Установка фиксаторов на ручные тяги.
  • Проверить проводку.
  • Протянуть от активаторов провода к отверстиям (провести между кузовом и дверью при помощи прорезиненной трубки).
  • Снять панель приборную.
  • Заменить провода стеклоподъемника и подключить их к приводу.
  • Подключить приводы активаторов.
  • Провода изолировать и поместить внутрь двери.
  • Провести провода в панель
  • Провести провода в бардачок.
  • Установка трубки проходной.
  • В разъем устанавливается предохранитель и подключается в блок питания и всё устройство размещают под торпеду.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение

  • Подключить провод центрального замка к машине (минус-корпус, плюс-предохранитель).
  • Проверить, работает ли система.
  • Собрать обшивку.

Провода желательно размещать в трубку прорезиненную.

Как ухаживать за центральным замком

Центральный замок в автомобиле – это комплект системы, обеспечивающей дополнительные удобство и безопасность, но она требует дополнительного ухода. Проблемы с замками в автомобиле обычно возникают зимой: после мойки, при плохом продувании замков в них замерзает влага и прихватит тяги.

Чтобы такого не случилось, машину необходимо продержать с включённым двигателем, периодически заставляя работать замки, примерно час. Или просто поездить по городу, пока машина не просохнет.

Больше информации об устройстве и подключении центрального замка на видео:

Подключение замка к сигнализации

Подключение к сигнализации зависит от типа устройства центрального замка авто:

  • Управляется отрицательным импульсом.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение
  • Управляется положительным импульсом.
  • Управляется смешанным импульсом (практически не встречается).

От типа импульса зависит, каким зарядом он подключается к сигнализации автомобиля.

Сложность состоит в поиске нужных проводов, на которых при помощи пробника определяется импульс. Для начала необходимо проверить провода, выходящие из двери. Если они найдены – дверь будет открываться или закрываться.

Если провода не найдены, нужно проверять блок центрального замка. Его можно найти, прислушавшись к щёлканью реле. Если получилось разобрать блок и найти точки подачи импульса – сюда же крепится сигнализация.

Еще одно возможное место расположения проводов – у двери водителя автомобиля.

Для первых двух типов импульса, поиск одинаков, только следует установить нужный импульс.

Как подключить сигнализацию к центральному замку ВАЗ 2110

Главная Доска объявлений ПОЛЕЗНЫЕ СХЕМЫ Схемы подключения си.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение

Схема положительного управления центральным замком.

Схема подключения ЦЗ.

Схема подключения к центральному замку приоры.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение

Автомобили ВАЗ не будут поставляться на Украину!

Схема подключения бубд.

Logbook Lada 2112 Брянский Двинчик.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение

См. рис. 5. Подключение аварийной световой сигнализации.

2. Лада Калина Люкс Подключение и установка Сигнализации StarLine B9 3. Лад...

Подключение системы к штатному центральному замку.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение

Подключение треккера.JPG.

Так вот все подключил кроме центрального замка.

Варианты подключения замков к системе PW-351.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение

Лада 2110 Приора в старом кузове.

Центральный замок ваз 2110.

Схема замок ваз.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение

На Ваз 2110 Установка кнопки центрального замка.

На фото - сопряжение центрального замка с тягой замка, getz-club.ru.

Схема центрального замка ваз2110.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение

Ну я подключил негативное управление цз, но эффект тот же, от сиги работает...

Сигнализация и Центральный замок, Как все это поставить без особых хлопот.

Данная схема подключения активаторов дверей к сигнализации применяется в те.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение ..

Система блокировки замков дверей Ваз 2115 Лада.

Монтаж сигнализации и ЦЗ.

Блок управления ЦЗ находиться в центральной консоли,там где контроллер,в от.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение ..

схема ЦЗ с сигнализацией.

подключение сигнализации к центральному замку ваз 2109 Сделай сам.

Подключение магнитолы к сигнализации - Vovik.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение

Схема подключение центрального замка ваз 2109 - Установка центрального замк...

Схема поключения охраной сигнализации к автомобилю kia - Подключение автоси...

Схема подключения сигнализации к центральному замку автомобиля.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение

Центральный замок ваз 2110 своими руками.

подключение центрального замка к сигнализации.

Замена замка зажигания ваз 2110 автоэлек: Схема модуля центрального замка.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение ....

Кнопка подходит одиночная от стеклоподъемников 2110.

Re: Штатная сигнализация и центральный замок.

набором вариантов схем подключения, выбрать соответствующую схему подключен.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение ..

Ваз 2111 ремонт центрального замка эл схема.

центральный блок сигнализации.

Схема центрального замка ваз 2114.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение

Схема монтажа активаторов замка.

проводу.Это ваша схема подключать к стрелкам по минусовой схеме.

Блок управления центрального замка ваз 2110 фото.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение

Фотохостинг - национальный фотоархив, размещение частных фотографий, фотоал...

Схема подключения Центрального Замка на Mitsubishi Lancer 9 серии.

Если понадобится схема подключения замка зажигания ВАЗ, ее легко можно найт.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение ..

Точки подключения сигнализации ваз 2114, 2115: как установить

Для установки любой сигнализации своими руками следует подробно изучить ее инструкцию.

В нашем примере мы рассмотрим установку сигнализации модели  Starline A91.

Сигнализации этой фирмы отлично подходят для установки на автомобилях ВАЗ -2114 и ВАЗ -2115

Перед установкой сигнализации на автомобиль ВАЗ — 2115,2114, нужно хорошо представлять устройство автомобиля, а также определиться, что подключить к сигнализации.

Подключение центрального замка

Для начала нужно подробно изучить схему подключения центрального замка на автомобиле ВАЗ — 2115,2114. Найти ее не составляет проблем с помощью поиска в интернете.

Модуль управления центральным замком расположен слева под «торпедо». Заглянув туда, вы обнаружите шесть проводов, выходящих из корпуса модуля.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение Для установки сигнализации необходимо отсоединить шнуры синего и коричневого цвета. В итоге получим подключение соответствующее следующей схеме:

Перед подключением сигнализации, следует убедиться в том, что на двери водителя установлен не тумблер, а стандартный актуатор с пятью выходами. В противном случае понадобится установка актуатора, что довольно проблематично.

На автомобилях ВАЗ -2115,2114 за отпирание обычно отвечает белый провод, который подсоединен к седьмой клемме. В случае же отсутствия соединений на клеммах 7 и 5, то восьмая клема соединена с коричневым шнуром. Именно этот шнур и отвечает за отпирание в этом случае.

За запирание замка отвечают клеммы с номер пять и шесть. Такое расположение контактов характерно практически для всех блоков «девятой» серии.

Ни в одной инструкции к сигнализациям почему-то никогда не указывают, что для установки требуется покупка дополнительных элементов.

Нам обязательно понадобятся:

  • Два – три диода марки 1N4001 на один Ампер
  • Один диод 1N5401 на 3 Ампера
  • Два диода на 4 или 5 Ампер в случае если нет отдельных выходов на сигналы поворота.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение

При установке сигнализации фирмы Старлайн задача значительно упрощается, так как дополнительных частей нужно значительно меньше.

Схема подключения

Тщательно изучив инструкцию по установке сигнализации, можно найти следующую схему подключения:

На этой схеме под обозначением Х2 значится шести контактный разъем. Его нужно подключить по приведенной выше схеме. Если же требуется установка дополнительного актуатора, то лучше использовать схему, приведенную в инструкции.

Теперь разберемся с подключением датчиков дверей. Для этого в разъёме с обозначением Х3 имеется специальный провод.

Врезка в провода

Рядом с водительской дверью прямо по полу походят два жгута проводов. В одном из них имеется кабель, идущий от стояночного тормоза и два провода к сигналам поворота. Второй жгут содержит кабель дверных концевиков. С них и нужно начинать подключение. Для этого снимается накладка порога вместе со щитком боковины. Они крепятся с помощью саморезных винтов, которые следует выкрутить.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение Сделав это можно увидеть жгут проводов, показанный на фото:

Этот жгут идет к торпедо. Нас интересует кабель концевиков дверей. В случае, если в разрыв провода вставить диод 1N5401, то ток должен идти в сторону концевиков. А второй диод 1N4001, подключается, как показано на рисунке.

На следующем рисунке показан второй жгут:

Одновременно от синих кабелей делают отводы, и протягивают шнуры к тому месту, где будет установлена сигнализация. А провод ручника разрезают, и в разрез впаивается диод 1N4001 катодом в сторону выключателя.

Подключение автозапуска

В моделях ВАЗ-2114 применяется замок зажигания имеющий три клеммы – 15 (голубой провод), 30 (сиреневый) и 50 (красный). Клемма  30 соединяется с аккумулятором. При повороте ключа с этой клеммой замыкается голубой провод 15. Третья же клемма отвечает за стартер.

Как написано в инструкции, запитать сигнализацию вполне можно и с контакта 30, от которого делается отведение. А кабель из разъёма Х1, желтого цвета, подключают к 15-му разъёму.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение

После всех проделанных действий остается подключение таходатчика. При этом совмещают рамочную антенну и считывающее устройство. Разъёма Х3 имеет выходящий провод серо-черного цвета. Его соединяют с тахометром как показано на схеме приборной панели ВАЗ:

Это позволит сигнализации контролировать обороты. И в самом конце подсоединяем «массу» от основного блока. Это из разъёма Х3 черный шнур.

Настройка

Настраиваются только функции автозапуска. Для активации режима программирования:

  • Отключают охрану
  • Ключ зажигания устанавливают в положение 0.
  • Затем следует шесть раз нажать клавишу Valet в основном блоке.
  • Включают зажигание
  • После шести гудков той же клавишей выбирают нужную функцию, а клавишей на брелоке выбирают нужное значение.


Оптимальные настройки для ВАЗ — 2115,2114 будут следующие: функция 12 – устанавливается значение 3, функция 11 – значение 4, функция 9 – значение 3.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение Для выбора значения 4 следует нажать и удерживать третью кнопку до проигрывания мелодии. После проигрывания нажать ее еще раз.

Для проверки правильности подключений выполняют следующие действия:

  • Отключают на некоторое время желтый шнур от блока А91 к клемме 15.
  • Двигатель запускают с помощью ключа зажигания

При этом должен подмигивать индикатор сигнализации.

Подпишитесь, чтобы не пропустить ничего важного

Установка сигнализации на авто своими руками + Виде инструкция

С ростом числа краж автомобилей, сейчас, почти на каждом втором автомобиле имеется противоугонная система, или как ее привыкли все называть – сигнализация. Это устройство блокирует замки автомобиля и при попытке открыть их или нанести автомобилю физический ущерб издает соответствующие звуки, которые привлекают внимание автовладельца или полицейских. Помимо этого, сигнализация может предусматривать специальные устройства, которые блокируют запуск двигателя без владельца.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение

Установка сигнализации достаточно трудоемкий и сложный процесс, поэтому многие водители обращаются в специализированные станции технического обслуживания, где за довольно приличную сумму сигнализацию установят за них. Те, кто не нашел денег на монтаж сигнализации, могут установить ее самостоятельно. Постараемся разобраться, как это сделать?

Как устроена автомобильная сигнализация

В первую очередь, после того как вы приобрели желаемый вид сигнализации, необходимо внимательно изучить прилагаемые инструкции. Очень часто, многие ошибки допускаются уже на первом этапе – это мысли о том, что установить можно и без инструкции, основываясь на собственных знаниях. Однако, это не так, читать инструкцию можно и нужно, в ней же есть и специальная схема подключения.

Самая простейшая сигнализация с обратной связью обязательно имеет в своей комплектации следующие элементы:

  1. Блок управления сигнализацией. Это, своего рода, центр, который отвечает за всю работу противоугонной системы.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение Он состоит из специальной микросхемы, в задачу которой входит прием, обработка и передача сигнала на исполняющие органы. Место расположения такого прибора выбирает сам водитель, но наиболее оптимальное – это под приборной панелью. Такой выбор обусловлен тем, что там он будет не таким доступным злоумышленникам и тем, что там проходит большое количество заводской электропроводки, вместе с которой можно провести проводку сигнализации и не портить ею салон автомобиля.
  2. Антенна. Это небольшой девайс, выполненный в виде коробочки, которую размещают, обычно, под зеркалом заднего вида в салоне автомобиля. Главное требование к ее установке заключается в том, чтобы она не имела контакта с кузовом автомобиля, а провода, идущие к ней, оставались с небольшим запасом.
  3. Датчик, реагирующий на удары. Это устройство напоминают ту же самую антенну и имеет специальную лампочку. Его устанавливают в центре пола автомобиля и жестко крепят к кузову. Такое местоположение будет самым удачливым, так как его работа равномерно распределится по всему кузову автомобиля.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение Главной особенностью этого датчика является наличие специальных регулировочных винтов, с помощью которых можно настраивать чувствительность устройства.
  4. Кнопка управления. Это маленькая кнопочка напоминает звонок обычной двери, толь наименьшего размера. Ее нужно расположить скрытно, при этом, у вас должна иметься возможность удобного нажатия. Это устройство позволяет полностью отключить сигнализацию, в случае, если вы вдруг потеряли пульт управления или система дала сбой, который не позволяет запустить двигатель или открыть двери.
  5. Сирена или рупор. О значении данного устройства говорить нет смысла, так как он всем уже давно известен. Его нужно разместить в подкапотном пространстве чашей вниз, чтобы внутрь устройства не попала вода. Провода сирены должны проходить таким образом, чтобы к ним нельзя было подобраться даже под автомобилем.

Это самые известные элементы любой простой сигнализации. Однако, если обратить внимание на другие виды противоугонных систем, то в них имеются более широкие возможности.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение Цена же, при этом, значительно возрастет, а способ подключения усложнится.

Как подключить сигнализацию своими руками?

В первую очередь, устанавливается блок управления, затем необходимо провести его подключение. Минус можно закрепить с помощью болта на кузове автомобиля, а плюс рекомендуется искать либо на кнопке аварийной сигнализации, либо на замке зажигания. Самым надежным вариантом можно рассмотреть подключение плюса непосредственно к аккумулятору, однако будьте готовы к тому, что провода может не хватить и вам придется искать дополнительный элемент.

Что касается светового сопровождения, то тут есть два варианта:

  • Подключение к ближнему свету фар. Если быть точнее, то подключаться нужно не к самим фарам, а к реле ближнего света, чтобы снизить нагрузку на сеть. Будьте готовы к повышенной разрядке аккумулятора.
  • Подключение к аварийной сигнализации. Найдите контакты кнопки и подключите световые провода непосредственно к ней.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение Таким образом, срабатывание сигнализации будет сопровождаться кратковременным морганием указателей поворотов.

Самым сложным этапом в подключении сигнализации можно считать включение в схему привода центральных замков. Это связано с тем, что конструкция многих замков может заметно различаться. Прежде чем подключить блок управления к замкам, внимательно изучите схему электрооборудования вашего автомобиля. Вполне возможно, что подключать нужно будет не к самим приводам, а к блоку управления приводами. Многие автомобили имеют на этот случай дополнительные контактные выводы. Месторасположение блока может стать очень неожиданным и неудобным и в некоторых случаях, в конце концов, водители подключают провода к кнопке управления центральным замком. Если в вашем автомобиле вообще нет приводов замка, тогда вам придется приобрести их самостоятельно. В настоящий момент, конструкция многих автомобилей предусматривает такую возможность.

Видео - Как установить сигнализацию на ВАЗ 2109

Подключение контактной группы к замкам дверей

Привода открытия и закрытия дверей могут иметь различную конструкцию, однако имеют соответствующие выводы, с помощью которых можно определить, что они предназначены для противоугонной системы. Сложность процесса заключается в запутанности схемы, которая подразумевает подключение к дверям системы освещения салона. В этом случае, постарайтесь как можно внимательнее изучить схему и не допустить элементарных ошибок.

Провода дверных замков, как и все остальные провода сигнализации не рекомендуется проводить снаружи. Во-первых, это смотрится достаточно не эстетично и провода будут чаще подвергаться внешним воздействиям. Во-вторых, такое расположение проводки запросто «выдаст» местоположение блока управления сигнализацией, что облегчит задачу автомобильным угонщикам.

Места соединений в обязательном порядке нужно изолировать с помощью диэлектрической ленты. Это убережет схему от случайных коротких замыканий, при которых может произойти как самопроизвольное отпирание дверей, так и возгорание электрической проводки.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение

Установка приводов открывания багажника или капота

Данная операция выполняется в последнюю очередь и не составит большого труда, так как имеет малое количество контактных выводов, спутать которые не с чем. Подключение осуществляется как к штатным выводам, так и к новым. В случае с последними, их придется монтировать самостоятельно, предварительно изучив схему электрооборудования автомобиля.

Регулировка сигнализации

После того, как вы установили все компоненты противоугонной системы, можно приступать к регулировкам. Вся настройка работы сигнализации сводится к регулировке датчика удара. На нем расположены специальные регулировочные винты, вращая которые можно настроить чувствительность сигнализации к воздействиям, оказываемым к корпусу автомобиля. Отворачивая винт на некоторое расстояние, необходимо бить ладонью по корпусу автомобиля, тем самым оценивать уровень чувствительности. После регулировки чувствительности, перепрограммируйте блок управления сигнализацией.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение Как это сделать, написано в инструкции к противоугонной системе.

На этом установка сигнализации и ее регулировка завершена. Удачи на дорогах!

Как установить автосигнализацию с центральным замком

Чаще всего автовладельцы считают свои машины частью своей семьи. Для некоторых автолюбителей их любимые поездки могут даже привлечь больше внимания, чем их подруги. Таким образом, многие автовладельцы делают все возможное, чтобы защитить свои автомобили.

В то время как большинство современных автомобилей сегодня уже оснащены сигнализацией и центральным замком. Однако другие модели, в том числе старые автомобили, этого не делают.Таким образом, многие устанавливают послепродажные средства устрашения, такие как сигнализация. Отметим, что рекомендуется автосигнализация плюс с центральным замком. Но как установить автосигнализацию с центральным замком ?

Ага, в вашем драгоценном классическом автомобиле наверняка нет центрального замка

I.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение Как установить автосигнализацию с центральным замком

Хотя на Филиппинах есть множество магазинов, которые могут сделать это за вас, некоторые из вас могут захотеть сделать это сами.В конце концов, работа над собственным автомобилем поможет вам лучше узнать его. Кроме того, вы сэкономите немного денег. Но перед тем, как приступить к установке, вам нужно учесть некоторые моменты.

II. Выбор совместимой сигнализации и центрального замка

С автосигнализацией теперь проще. Это потому, что доступно множество универсальных автосигнализаций для вторичного рынка. Одним из рекомендуемых продуктов является автомобильная сигнализация Cobra Omega, которая в настоящее время доступна на местном уровне по цене около 4700 песо.В качестве более дешевой альтернативы есть также автомобильная сигнализация EXAD по цене 899 филиппинских песо и автомобильная сигнализация Giordon GT по цене 1399 песо.

Автосигнализация Cobra Omega

Для вашей системы центрального замка он обычно поставляется как отдельный комплект от автомобильной сигнализации.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение Они будут варьироваться от дешевых по цене 372 песо до 2000 песо и выше. Обратите внимание, что мы рекомендуем покупать качественные, например, от Cobra. Вы же ведь не хотите, чтобы центральный замок работал со сбоями, пока вы находитесь в машине?

Если у вас есть деньги, вы можете приобрести автомобильную сигнализацию и комплекты центрального замка.Они варьируются от 2400 песо и выше.

>>> По теме: Автосигнализация на Филиппинах: руководство по установке, как это работает, как остановить и что купить

III. Пошаговая инструкция по установке автосигнализации и центрального замка

Как установить автосигнализацию

1. Сначала прочтите инструкцию, прилагаемую к автосигнализации.

2. Откройте капот автомобиля и отсоедините аккумулятор. Помните безопасность прежде всего.Убедитесь, что зажигание выключено, и сначала снимите отрицательную клемму.

3. Подготовьте материалы.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение К ним относятся стяжки, нож для резки или зачистки проводов, ручная дрель, изолента и сама автомобильная сигнализация.

4. Выберите место для установки динамика / сирены автосигнализации. Для этого мы рекомендуем металлическую поверхность с большим пространством. Кроме того, убедитесь, что он находится на расстоянии не менее восемнадцати дюймов от горячих частей двигателя, таких как выпускной коллектор. И, наконец, убедитесь, что сирена направлена ​​вниз, чтобы предотвратить повреждение водой.Хотя многие сирены для автосигнализации в настоящее время также являются водонепроницаемыми, их безопасность всегда окупается.

Вот пример правильно установленной сирены автосигнализации

5. Провода для сирены автосигнализации необходимо проложить внутрь автомобиля. Таким образом, вам нужно будет найти уже существующий проход через брандмауэр. Если такой возможности нет, просверлите отверстие в одной из более мягких частей брандмауэра. Перед сверлением будьте осторожны, чтобы не повредить другие компоненты по другую сторону брандмауэра.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение Кроме того, отверстие может вызвать коррозию самого брандмауэра.

6. Теперь вы можете подключить сигнализацию к электросети автомобиля. Для этого обратитесь к руководству по эксплуатации автосигнализации, поскольку оно обычно сопровождается схемой.

Обратите внимание, что некоторые автосигнализации будут иметь свои «компьютерные» блоки. Однако более дешевые должны быть подключены к блоку управления двигателем (ЭБУ) автомобиля, чтобы он мог получить доступ к датчикам двери и окна автомобиля. Обычно ЭБУ находится за перчаточным ящиком или под приборной панелью со стороны водителя.Чтобы сэкономить время, обратитесь к руководству по эксплуатации вашего автомобиля, чтобы узнать его местонахождение.

В большинстве современных автомобилей блоки управления двигателем установлены под приборной панелью

7. Если автомобильная сигнализация поставлялась с дополнительными датчиками, обратитесь к руководству по эксплуатации автомобильной сигнализации.Центральный замок своими руками без сигнализации: Схема подключения центрального замка без сигнализации. Центральный замок подключение Кроме того, некоторые автосигнализации будут оснащены светодиодной подсветкой. Это укажет, активен сигнал тревоги или нет. Для этого мы рекомендуем установить его где-нибудь вокруг приборной панели.

8. Затем подключите аккумулятор и активируйте автомобильную сигнализацию.Обычно автомобильная сигнализация оснащена кнопкой, позволяющей активировать сигнализацию. Если нет, попробуйте открыть запертую дверь машины.

9. Если вы уверены, что это работает, упакуйте проводку с помощью стяжек.

Не забудьте проверить эту новую автосигнализацию

>>> По теме: 3 эффективных способа повышения безопасности вашего автомобиля

Как установить центральный замок

1. Выполните шаги с первого по третий, указанные выше.

2. Осторожно снимите дверные панели автомобиля.

3. Обычно оптимальное положение приводов указывается в руководстве по системе центрального замка. Убедитесь, что привод не блокирует другие движущиеся части двери автомобиля, например окна. И, наконец, убедитесь, что привод движется параллельно болт замка двери. В противном случае привод не сможет сдвинуть дверной замок.

Привод замка двери автомобиля

4.Чтобы установить привод, просверлите отверстие 3/16 дюйма. Подсоедините предоставленный соединительный элемент или ведомый стержень между рычагом привода и болтом дверного замка.

5. После установки приводов, теперь можно устанавливать его проводку. Для этого обратитесь к руководству по центральному замку. Однако обычно в комплект центрального замка входит несколько проводов с цветовой кодировкой, связанных в жгут проводов. Таким образом, вы должны соединить провода от привода с проводами того же цвета на приводе.

Некоторые комплекты центрального замка также имеют черный или коричневый провод. Обычно это заземляющий провод, и он должен быть прикреплен к металлической поверхности. Другой провод, обычно красного цвета, подключается к 12-вольтовому источнику питания, которым является автомобильный аккумулятор. Наконец, убедитесь, что какой-либо механизм двери, включая привод, не пережимает провода.

>>> По теме: Как безопасно установить автомобильный аккумулятор

Схема подключения типовой системы центрального замка автомобиля

6.Установить блок управления центральным замком. Обычно это коробка с разноцветными выходными проводами. Определите соответствующие пары для выхода блокировки и выхода разблокировки и где их подключить.

7. Наконец, теперь вы можете протестировать центральный замок. Для этого встаньте рядом с автомобилем и просто нажмите кнопку блокировки и разблокировки на прилагаемом пульте дистанционного управления.

IV. Как установить автосигнализацию с центральным замком: Итог

Помните, что системы центрального запирания дверей бывают разных типов.У каждого из них будут разные реле и цепи дверного замка. Разные автомобили также будут иметь разные схемы. Подводя итог, можно сказать, что установка центрального замка автомобиля, несомненно, сложна. Поэтому, если вы новичок в ремонте своего автомобиля, мы рекомендуем профессионально установить центральную систему запирания дверей.

А вот с автомобильной сигнализацией справиться немного проще, поскольку в ней нет движущихся частей. В конце концов, он только издает громкие звуки. Обратите внимание, что разные автомобильные сигнализации могут иметь разные схемы подключения.Опять же, для этого лучше обратиться к профессионалу.

>>> По теме: [Руководство Philkotse] 6 советов по электромонтажу автомобилей своими руками, которые вам обязательно нужно знать

Ага, установка центрального замка немного сложна

Конечно, вы можете сэкономить немного денег, но неисправная автосигнализация, которая постоянно кричит, особенно раздражает вас и ваших соседей.

Еще страшнее неисправность центрального замка дверей.Только представьте, что вы запираетесь из машины перед тем, как пойти на работу. Или, что еще хуже, неправильно установленная система центрального замка может даже превратить вашу машину в тюрьму.

Подводя итог, рекомендуем нанять профессионала для установки автосигнализации с центральным замком и системы . Но если вы знакомы с автомобильными электрическими системами, то непременно сделайте это сами.

Для получения дополнительных руководств по обслуживанию автомобилей продолжайте читать здесь, на Philkotse.com .

Многопроводных систем дверных замков с электроприводом, добавьте автоматический замок / разблокировку

После того, как вы определили с каким типом переключателя дверного замка вы работаете, добавив вход без ключа и другие функции блокировки очень просты.

Схема трехпроводного реле дверных замков (тип A)

3-проводные дверные замки с положительным замком
Тип A и тип B являются наиболее распространенными типами конфигураций переключателя дверного замка. встречается в большинстве автомобилей.В большинстве случаев вам не нужно добавлять реле для этот тип. Большинство новейших сигнализаций и систем бесключевого доступа на рынке сегодня имеют как положительный, так и отрицательный (200 мА) выходы дверного замка, которые обычно способен активировать заводские реле. Если ваша сигнализация или вход без ключа имеет только отрицательные выходы, используйте схему ниже. Если ваша сигнализация или вход без ключа имеет только слабые положительные выходы, и вы обнаружите, что вам все еще нужно использовать реле, вам придется подключить другую сторону катушек. заземлите и подключите ваши выходы, как показано.Блокировка и разблокировка Провода ниже относятся к проводам переключателя, а не к ногам двигателя.

3-проводная отрицательная схема реле дверных замков (тип B)

Трехпроводные отрицательные дверные замки
Тип A и тип B являются наиболее распространенными типами конфигураций переключателей дверных замков. встречается в большинстве автомобилей.В большинстве случаев вам не нужно добавлять реле для этот тип. Большинство новых сигнализаций и систем бесключевого доступа, представленных сегодня на рынке, имеют как положительные, так и отрицательные (200 мА) выходы дверного замка, которые обычно могут активировать заводские реле. Если вам нужно добавить реле для системы дверного замка «3-проводной отрицательный (тип B)», воспользуйтесь схемой ниже. Если ваша сигнализация или вход без ключа имеет только положительные выходы, вам придется подключить другую сторону катушки на землю и подключите ваши выходы, как показано.Блокировка и разблокировка Провода ниже относятся к проводам переключателя, а не к ногам двигателя.

4-проводное реле реверсивных дверных замков, схема

4-проводные поворотные дверные замки
В этом случае обе ножки электродвигателя дверных замков нормально открыто. Они не лежат ни на земле, ни на 12v (+).Переключатель при перемещении в любом направлении, подает питание и землю напрямую на них без использование любых реле.

5-проводное переменное напряжение 12 В, схема реле дверных замков (тип C)

5-проводный переменный 12-вольтный положительный дверной замок
Как и 4-проводная конфигурация, переключатель, при перемещении в любом направлении напрямую подает питание и заземление к ногам мотора без использования каких-либо реле.Кроме переключателя в этом случае обе опоры двигателя опираются на землю. Поэтому нужно только для изменения полярности одной из опор двигателя, чтобы заблокировать или разблокировать автомобиль.

Приводы / Схема реле обратной полярности (Тип D)

Приводы / обратная полярность
Это практически идентично 5-проводному переменному напряжению 12 В (+) система.Единственная разница в том, что переключателя нет! Обе опоры двигателя заземлены на реле. Чтобы заблокировать или разблокировать автомобиль, полярность изменена на одной ноге двигателя.

Схема реле дверных замков вакуумного типа (тип E)

Дверные замки вакуумного типа
В основном встречаются на автомобилях Mercedes Benz. Приводы дверных замков управляются центральным вакуумным насосом.Выключатель изменяет полярность на одиночном проводе, который может быть подключен к источнику питания или заземлению, в зависимости от о состоянии дверных замков. Вы можете продублировать это как минимум 2-секундный импульс. Если устанавливаемая вами сигнализация или бесключевой доступ не работает. иметь 2-секундную или более длительную опцию для выходов дверного замка, сделать не используйте эту диаграмму (она не будет работать, если вы не включите таймер в эту схему).

Добавить автоблокировку без сигнализации или реле системы доступа без ключа

Добавить автоблокировку без сигнализации или систему входа без ключа
Вы можете легко добавить удобство автоблокировки к любому автомобилю оснащены замками с электроприводом без добавления входа без ключа или сигнализации (или если тот, который у вас есть, не имеет этой функции).Обратите внимание на реле слева. Это блокировка, чтобы двери не запирались клиентом. из своего автомобиля. Когда ключ повернут в положение «зажигание включено», двери будут заблокированы автоматически, только если они будут закрыты. Если Автомобиль имеет положительный пусковой механизм двери, замените клемму № 85 левого реле заземлите и подключите дверной курок к # 86, как показано. Для автоматической разблокировки, смотри дальше. Для дополнительной информации щелкните здесь.

Добавление автоматической разблокировки без сигнализации или релейной схемы системы доступа без ключа

Добавление автоматической разблокировки без сигнализации или системы входа без ключа
Как и выше, вы можете добавить автоматическую разблокировку для любого оборудованного автомобиля с силовыми замками. Просто подключите выход этой цепи к автомобильному схему дверного замка с помощью соответствующего приложения.больше информации.



Следите за the12volt.com
Вторник, 2 марта 2021 г. • Авторские права © 1999-2021 the12volt.com, Все права защищены. • Политика конфиденциальности и использование файлов cookie

Заявление об отказе от ответственности: * Вся информация на этом сайте (the12volt.com) предоставляется «как есть» без каких-либо явных или подразумеваемых гарантий, включая, помимо прочего, пригодность для конкретного использования.Любой пользователь принимает на себя весь риск в отношении точности и использования этой информации. Пожалуйста проверьте все цвета проводов и схемы перед нанесением любой информации.


Как установить систему безопасности автомобиля своими руками

RubberBall Productions / Getty Images

Ревущие автомобильные сигнализации - это наиболее узнаваемая (и раздражающая) функция безопасности , но защита вашего автомобиля - это больше, чем просто сигнализация.

Принадлежности Легкосплавные диски

и фары дальнего света являются легкой добычей, потому что их можно быстро и бесшумно снять. Вы можете установить противоугонные стопорные гайки, чтобы этого не произошло. Доступные в большинстве автомобильных розничных торговых точек, они дешевы и просты в установке, и они поставляются с уникальными гайками и инструментами, которые просто заменяют гайки, которые можно снять с помощью универсальных инструментов.

Также обязательно необходимо установить противоугонное устройство для автомобильной аудиосистемы, еще один популярный аксессуар.Головные устройства со съемной лицевой панелью, коды защиты от краж и съемные динамики снижают вероятность взлома.

Установка скрытого выключателя зажигания автомобиля - простой и эффективный способ отпугнуть воров. К зажиганию вашего автомобиля подключен аварийный выключатель, который заставляет воров думать, что в вашу машину нельзя попасть. Блокировка рулевого управления - это еще одна защита от преступности - даже вид одного из них на вашем рулевом колесе отправит воров в путь.

Сигнализация

Когда ничего не помогает, сигнализация быстро сигнализирует о вторжении.Поскольку плата за установку составляет до 400 долларов, установка одного из них стоит потраченного времени и усилий. Вот как.

• Отсоедините плюсовой провод аккумуляторной батареи от клеммной колодки.

• Установите сирену на подходящую металлическую поверхность в моторном отсеке, вдали от чрезмерного нагрева двигателя. По возможности используйте существующие отверстия или просверлите новые. Убедитесь, что ничто на другой стороне поверхности, через которую вы сверляете, не может быть повреждено, и нанесите краску для ретуши на просверленные поверхности, чтобы предотвратить ржавчину.

• Установите сирену с помощью монтажных болтов, поставляемых с устройством, убедившись, что сирена направлена ​​вниз, чтобы вода не попала в устройство.

• Установите датчик удара в моторном отсеке вдали от чрезмерного нагрева двигателя и закрепите его на месте.

• Найдите подходящее место для установки дистанционного датчика в передней части моторного отсека.

• Проложите провода от всех трех блоков, а также основной провод питания от аккумулятора к главному блоку управления сигнализацией через межсетевой экран автомобиля.Просверлите резиновую вставку, которую существующий жгут проводов использует для прохождения через брандмауэр. Проденьте все провода через отверстие.

• Найдите подходящее место под приборной панелью для установки блока управления сигнализацией и подсоедините два провода к соответствующим клеммам проводки на блоке.

• Используйте тестер напряжения или руководство по электромонтажу вашего автомобиля, чтобы найти провод, идущий к приводу внутреннего освещения на двери. Используйте приспособления для зачистки проводов, чтобы удалить сантиметр изоляции на проводе и соединить провод датчика двери с главным блоком управления.Спаяйте провода вместе и используйте термоусадочную или изоляционную ленту, чтобы полностью закрыть оголенные провода.

• Если в вашем автомобиле есть система центрального замка, найдите провода, идущие к замкам с электроприводом, и подсоедините провод датчика блокировки электропитания от головного устройства, используя тот же метод, что и для светового привода.

• Если в системе охранной сигнализации есть датчик давления в салоне, закрепите датчик в салоне автомобиля, высоко и в стороне.

• Если сигнализация имеет функцию отключения зажигания, подсоедините провод зажигания от главного блока управления сигнализации к зажиганию автомобиля.Используйте электрическую схему, поставляемую с сигнализацией, и руководство по электромонтажу вашего автомобиля, чтобы помочь вам в подключении.

• Подведите провод заземления главного блока управления к точке заземления на шасси. Отшлифуйте краску, чтобы обеспечить соединение без покрытия, и закрепите провод винтом или болтом.

• Установите линейный предохранитель на конце основного провода питания как можно ближе к аккумуляторной батарее автомобиля.

• Обожмите кольцевую клемму на конце основного провода питания с помощью зажимов для проводов и прикрепите ее к положительной клемме кабеля аккумуляторной батареи.

• Подсоедините положительный провод аккумуляторной батареи к положительному полюсу аккумуляторной батареи. Проверьте все операции и закрепите всю незакрепленную проводку небольшими кабельными стяжками.

Безопасность автомобиля своими руками - это сделать вашу машину сложной задачей. Вы можете сэкономить сотни и получить удовольствие от завершения еще одного проекта DIY.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Способы выключить автосигнализацию без брелока

Способы выключения автосигнализации без брелока

По эксперту по продукту | Опубликовано в Технологии, Советы и хитрости, понедельник, 30 июля 2018 г., 19:57

Многие автомобили оснащены так называемой «ложной сигнализацией». Как следует из названия, это громкие, неприятные визжащие звуки, предназначенные для отпугивания угонщиков (хотя они часто более полезны для отпугивания автовладельцев и раздражения соседей).Самый простой способ выключить сигнализацию автомобиля - нажать кнопку блокировки или сигнала тревоги на брелоке. Однако что делать, если ваш брелок сломан, разрядился аккумулятор или вам не повезло, что у вас есть машина с сигнализацией, но без брелока? Вот несколько способов выключить автосигнализацию без брелока. Надеюсь, это сработает!

Вам может понравиться: Что будет, если выбросить брелок из окна во время вождения

См. Руководство пользователя

Каждый автомобиль индивидуален. Руководство по эксплуатации - лучшее место, чтобы узнать, как выключить сигнализацию, если она сработает (и при этом не сломать машину).Мы не знаем, что написано в вашем руководстве, но в идеальном мире оно вам поможет. Не знаете, где находится инструкция по эксплуатации? Вы можете найти множество руководств по эксплуатации в Интернете.

Запри свои двери

Попадание в машину и запирание дверей (при условии, что у вас есть электрические замки) может отключить сигнализацию.

Включите машину

Сидеть там и пытаться включить машину, если срабатывает сигнализация, вызывает исключительный стресс, но если ваша машина позволяет включить зажигание, это может остановить сигнализацию, и вы можете убить двух птиц одним камнем.

Включите зажигание и подождите

Если попытка просто завести машину не дает результатов, попробуйте повернуть ключ в положение ACC (где вы можете включить радио, но двигатель не работает). Работа может занять несколько минут.

Вытащить предохранитель сигнализации

Если вы не очень разбираетесь в технике, этот шаг может оказаться сложной задачей, но он должен сработать. Вытаскивание предохранителя, который питает сигнализацию, должно остановить сигнализацию (что это за предохранитель? Вам необходимо ознакомиться с руководством по эксплуатации).

Протянуть провода для вашей сигнализации

Если вы или кто-то из ваших знакомых установили автомобильную сигнализацию (вместо того, чтобы поставлять ее вместе с автомобилем), вы можете найти провода для сигнализации под рулевым колесом. Мы НЕ рекомендуем этот шаг, если вы не знаете, что делаете, и не знаете, какие провода относятся к вашей сигнализации, а какие контролируют важные функции вашего автомобиля.

Отсоединить аккумулятор

Автомобильная сигнализация питается от основного или резервного аккумулятора автомобиля.Отсоединение аккумулятора может остановить ваш будильник, но мы снова рекомендуем этот шаг только в том случае, если ничего не работает, И если вы знаете, как безопасно извлечь автомобильный аккумулятор. Это можно сделать в представительстве, если ваш будильник продолжает срабатывать, а вы не знаете, почему.

  • Facebook
  • Твиттер
  • Pinterest

Эта запись была опубликована в понедельник, 30 июля 2018 г., в 19:57 и находится в разделе «Технологии, советы и хитрости».Вы можете следить за любыми ответами на эту запись через канал RSS 2.0. И комментарии и запросы в настоящий момент закрыты.

У меня не работает сигнализация центрального замка

Вы правы, у приводов нет концевого выключателя и да, я воспользуюсь переводчиком

Лучше в плане перевода.

Я не знаю, получу ли я здесь, на Маврикии, розетку, чтобы ее купить

Обычно, если можно достать реле, можно достать и розетку.Без него просто беспорядок в проводке. Проконсультируйтесь с установщиками автосигнализации / стереосистемы. они могут знать реле как автомобильное реле Bosch.

Хочу запереть / отпереть все двери

Все обычно могут означать две (2) или четыре (4) двери Итак, 2 или 4 двери?

В любом случае вам понадобится один привод на каждый дверной замок, установленный внутри двери. Прокладка проводов обычно хлопотна. не забудьте использовать «петли для капель», которые не позволяют воде стекать по проволоке.Если реле монтируются основанием вниз, провода сначала попадают в нижнюю точку, и поэтому вода не попадает на клемму реле.

У меня в машине 1 привод, когда я вручную блокирую / разблокирую все двери, автоматически блокируется / разблокируется дверь водителя.

Хорошо, значит, вам также понадобится ручной переключатель, установленный в двери водителя для блокировки / разблокировки?

Переключатель - это просто. Обычно это центральный выключатель DPDT, мгновенный для каждой стороны., Так что расположение (вкл.) -Нет- (вкл.).Центральные клеммы будут заземлены, и один нормально разомкнутый (НО) полюс переключателя станет оранжевым / белым, а другой НО полюс перейдет на оранжевый
(замок).

Итак, на задней панели коммутатора
LG x
x GU
G = заземление
L = блокировка (оранжевый)
U = разблокировка (оранжевый / белый)

===

У вас есть несколько вариантов:
Choice A (в каждой двери установлено по два реле на дверь)
a) Установите по два реле в каждую дверь.
б) Установите источник +12 В (всегда включен) в каждую дверь.
в) Установите заземление в каждую дверь.
г) Установите оранжевый цвет в каждую дверь - замок
д) установите оранжевый / белый цвет в каждую дверь - разблокируйте
Дверь водителя будет иметь доступ ко всему, и каждая дверь будет иметь 4 провода. Это упрощает электромонтаж.

Вариант B (два реле, установленных в двери водителя)
a) Установите +12 (всегда включен) в дверь водителя
b) установите заземление в каждую дверь
d) Установите оранжевый цвет в дверь водителя - замок
e ) установить оранжевый / белый в дверь водителя - разблокировать
е) установить еще одну пару проводов из двери водителя, подключенной к мотору.
Итак, у вас есть шесть (6) проводов от двери водителя
g) другие двери получают только два провода (пара f)

Вариант C (два реле, установленных в салоне)
a) Установите +12 всегда на к реле
b) Установите заземление на реле
c) Все двери имеют 2 провода, проложенные для двигателя / привода. Все приводы подключены параллельно.
г) на водительской двери необходимо 2 провода для переключателя запирания / отпирания.

Некоторые вариации на эту тему:
а) Поместите переключатель блокировки / разблокировки на пассажирскую дверь.
b) Разблокировка двери пассажира: В моем случае у меня был переключатель режима Valet (режим парковки в гараже) и разблокировка разблокировки с помощью сигнализации на стороне пассажира. Я просто подумал, что большую часть времени безопаснее просто отпирать дверь водителя. У меня не было кнопки блокировки / разблокировки салона.
c) если бы больше было известно о токе утечки аварийной сигнализации и токе остановки двигателей / исполнительных механизмов, реле можно было бы исключить, но я считаю, что они должны оставаться,
d) В установленном мною механизме блокировки использовался огромный соленоид .
e) С ручным переключателем блокировки / разблокировки ВОЗМОЖНО сжечь исполнительный механизм, удерживая кнопку нажатой в течение очень долгого времени.
e1) Можно установить таймер, чтобы предотвратить это (слишком сложно)
e2) Полисыключатель правильного размера http://www.digikey.com/product-sear...c-resettable-fuses/656272/page/3? k = polyswitch может быть установлен, чтобы этого не происходило. Обычно это делается для оконных двигателей. Прошлым летом у меня не работал электрический стеклоподъемник, потому что на улице было слишком жарко.

Лес показал диод на катушке каждого реле. Это должен быть диод PRV на 200 В или больше. Подойдет 1n4003 или больше. http://www.onsemi.com/pub_link/Collateral/1N4001-D.PDF Диоды разработаны так, чтобы не проводить при нормальной работе и поглощать выбросы при выключенном двигателе.

Как видите, система блокировки / разблокировки изначально полностью независима от системы охранной сигнализации. Он просто должен работать с замыканием контакта на землю для блокировки и разблокировки.

Это много для переваривания. В пассажирских дверях может отсутствовать возможность прокладки проводов без попадания воды.

Рекомендуется использовать для проводки 18 AWG или больше. Не спрашивайте меня, откуда я знаю.

% PDF-1.4 % 1285 0 объект> эндобдж xref 1285 342 0000000016 00000 н. 0000008072 00000 н. 0000007136 00000 н. 0000008160 00000 н. 0000008361 00000 п. 0000013145 00000 п. 0000013392 00000 п. 0000013470 00000 п. 0000013729 00000 п. 0000013986 00000 п. 0000014250 00000 п. 0000014491 00000 п. 0000014529 00000 п. 0000015074 00000 п. 0000015608 00000 п. 0000016084 00000 п. 0000016575 00000 п. 0000017114 00000 п. 0000019007 00000 п. 0000020787 00000 п. 0000021816 00000 п. 0000022741 00000 п. 0000023823 00000 п. 0000025551 00000 п. 0000027290 00000 н. 0000035042 00000 п. 0000036801 00000 п. 0000045832 00000 п. 0000054508 00000 п. 0000063868 00000 п. 0000066539 00000 п. 0000071322 00000 п. 0000071481 00000 п. 0000071653 00000 п. 0000071834 00000 п. 0000072021 00000 п. 0000072208 00000 п. 0000072389 00000 п. 0000072570 00000 п. 0000072750 00000 п. 0000072930 00000 п. 0000073109 00000 п. 0000073290 00000 п. 0000073467 00000 п. 0000073644 00000 п. 0000073818 00000 п. 0000073994 00000 п. 0000074171 00000 п. 0000074345 00000 п. 0000074522 00000 п. 0000074696 00000 п. 0000074870 00000 п. 0000075044 00000 п. 0000075218 00000 п. 0000075392 00000 п. 0000075566 00000 п. 0000075740 00000 п. 0000075914 00000 п. 0000076088 00000 п. 0000076262 00000 п. 0000076436 00000 п. 0000076610 00000 п. 0000076784 00000 п. 0000076958 00000 п. 0000077132 00000 п. 0000077306 00000 п. 0000077480 00000 п. 0000077654 00000 п. 0000077828 00000 п. 0000078002 00000 п. 0000078176 00000 п. 0000078350 00000 п. 0000078524 00000 п. 0000078698 00000 п. 0000078872 00000 п. 0000079054 00000 п. 0000079228 00000 п. 0000079402 00000 п. 0000079576 00000 п. 0000079750 00000 п. 0000079924 00000 н. 0000080098 00000 п. 0000080288 00000 п. 0000080483 00000 п. 0000080664 00000 п. 0000080845 00000 п. 0000081022 00000 п. 0000081199 00000 п. 0000081373 00000 п. 0000081547 00000 п. 0000081721 00000 п. 0000081895 00000 п. 0000082069 00000 п. 0000082243 00000 п. 0000082417 00000 п. 0000082592 00000 п. 0000082766 00000 н. 0000082940 00000 п. 0000083114 00000 п. 0000083288 00000 п. 0000083462 00000 п. 0000083636 00000 п. 0000083810 00000 п. 0000083984 00000 п. 0000084158 00000 п. 0000084332 00000 п. 0000084506 00000 п. 0000084680 00000 п. 0000084854 00000 п. 0000085028 00000 п. 0000085165 00000 п. 0000085339 00000 п. 0000085513 00000 п. 0000085650 00000 п. 0000085824 00000 п. 0000085998 00000 п. 0000086138 00000 п. 0000086312 00000 п. 0000086486 00000 п. 0000086626 00000 н. 0000086800 00000 п. 0000086972 00000 п. 0000087116 00000 п. 0000087290 00000 н. 0000087462 00000 п. 0000087606 00000 п. 0000087780 00000 п. 0000087952 00000 п. 0000088096 00000 п. 0000088270 00000 п. 0000088439 00000 п. 0000088586 00000 п. 0000088760 00000 п. 0000088929 00000 п. 0000089076 00000 п. 0000089250 00000 п. 0000089416 00000 п. 0000089566 00000 п. 0000089740 00000 п. 0000089906 00000 н. 00000

00000 п. 00000

00000 п. 00000

00000 п. 00000


00000 п. 0000090720 00000 н. 0000090882 00000 н. 0000091035 00000 п. 0000091209 00000 п. 0000091371 00000 п. 0000091524 00000 п. 0000091698 00000 п. 0000091860 00000 п. 0000092013 00000 н. 0000092187 00000 п. 0000092346 00000 п. 0000092499 00000 н. 0000092673 00000 п. 0000092832 00000 п. 0000092988 00000 п. 0000093162 00000 п. 0000093318 00000 п. 0000093474 00000 п. 0000093648 00000 п. 0000093804 00000 п. 0000093963 00000 н. 0000094137 00000 п. 0000094293 00000 п. 0000094452 00000 п. 0000094626 00000 п. 0000094779 00000 п. 0000094938 00000 п. 0000095112 00000 п. 0000095265 00000 п. 0000095427 00000 п. 0000095601 00000 п. 0000095751 00000 п. 0000095913 00000 п. 0000096087 00000 п. 0000096237 00000 п. 0000096399 00000 н. 0000096573 00000 п. 0000096723 00000 п. 0000096889 00000 н. 0000097063 00000 п. 0000097210 00000 п. 0000097376 00000 п. 0000097550 00000 п. 0000097697 00000 п. 0000097863 00000 п. 0000098037 00000 п. 0000098184 00000 п. 0000098353 00000 п. 0000098527 00000 п. 0000098671 00000 п. 0000098840 00000 п. 0000099020 00000 н. 0000099164 00000 п. 0000099333 00000 п. 0000099510 00000 н. 0000099650 00000 н. 0000099819 00000 п. 0000099994 00000 н. 0000100166 00000 н. 0000100340 00000 н. 0000100512 00000 н. 0000100686 00000 н. 0000100858 00000 н. 0000101032 00000 н. 0000101206 00000 н. 0000101380 00000 н. 0000101554 00000 н. 0000101728 00000 н. 0000101902 00000 н. 0000102076 00000 н. 0000102250 00000 н. 0000102424 00000 н. 0000102598 00000 н. 0000102772 00000 н. 0000102946 00000 н. 0000103120 00000 н. 0000103298 00000 н. 0000103472 00000 н. 0000103651 00000 п. 0000103825 00000 н. 0000103999 00000 н. 0000104173 00000 п. 0000104347 00000 п. 0000104521 00000 н. 0000104696 00000 н. 0000104870 00000 н. 0000105044 00000 н. 0000105218 00000 п. 0000105392 00000 п. 0000105566 00000 н. 0000105740 00000 н. 0000105914 00000 н. 0000106088 00000 н. 0000106262 00000 п. 0000106436 00000 н. 0000106610 00000 н. 0000106784 00000 н. 0000106958 00000 п. 0000107132 00000 н. 0000107306 00000 н. 0000107480 00000 п. 0000107654 00000 н. 0000107828 00000 н. 0000108002 00000 н. 0000108176 00000 п. 0000108350 00000 н. 0000108524 00000 н. 0000108698 00000 п. 0000108872 00000 н. 0000109046 00000 н. 0000109220 00000 н. 0000109394 00000 п. 0000109568 00000 н. 0000109742 00000 п. 0000109916 00000 н. 0000110090 00000 н. 0000110264 00000 н. 0000110438 00000 п. 0000110612 00000 н. 0000110786 00000 п. 0000110960 00000 н. 0000111134 00000 н. 0000111308 00000 н. 0000111482 00000 н. 0000111656 00000 н. 0000111830 00000 н. 0000112004 00000 н. 0000112178 00000 н. 0000112352 00000 н. 0000112526 00000 н. 0000112700 00000 н. 0000112874 00000 н. 0000113048 00000 н. 0000113222 00000 н. 0000113396 00000 н. 0000113570 00000 н. 0000113744 00000 н. 0000113918 00000 н. 0000114092 00000 н. 0000114266 00000 н. 0000114440 00000 н. 0000114614 00000 н. 0000114789 00000 н. 0000114963 00000 н. 0000115137 00000 н. 0000115311 00000 н. 0000115485 00000 н. 0000115659 00000 н. 0000115833 00000 н. 0000116007 00000 н. 0000116181 00000 п. 0000116355 00000 н. 0000116529 00000 н. 0000116706 00000 н. 0000116883 00000 н. 0000117072 00000 н. 0000117255 00000 н. 0000117429 00000 н. 0000117603 00000 н. 0000117777 00000 н. 0000117951 00000 н. 0000118125 00000 н. 0000118299 00000 н. 0000118477 00000 н. 0000118652 00000 н. 0000118826 00000 н. 0000119000 00000 н. 0000119174 00000 н. 0000119348 00000 п. 0000119522 00000 н. 0000119696 00000 н. 0000119874 00000 н. 0000120052 00000 н. 0000120229 00000 н. 0000120406 00000 н. 0000120583 00000 н. 0000120757 00000 н. 0000120934 00000 н. 0000121112 00000 н. 0000121291 00000 н. 0000121469 00000 н. 0000121650 00000 н. 0000121827 00000 н. 0000122005 00000 н. 0000122184 00000 н. 0000122365 00000 н. 0000122546 00000 н. 0000122727 00000 н. 0000122908 00000 н. 0000123089 00000 н. 0000123270 00000 н. 0000123457 00000 н. 0000123641 00000 н. 0000123830 00000 н. 0000124020 00000 н. 0000124201 00000 н. 0000124376 00000 н. 0000124542 00000 н. трейлер ] >> startxref 0 %% EOF 1287 0 obj> поток x ڴ TmlLK ~ gvtwk5Vj6l ؤڄ {s | Z6> ȶ "ˊ (ֵ 9 nmE շ D 𣎯 6iHZTP" Q! ~ \! ɜ'y} g

Как купить систему удаленного доступа без ключа

Системы удаленного доступа без ключа могут стать отличным дополнением к вашему автомобилю.Система удаленного доступа без ключа позволяет вам запирать и отпирать автомобиль снаружи, используя передатчик, а не ключ. Эта функция практична и невероятно проста в использовании, а также значительно упрощает блокировку или разблокировку вашего автомобиля в темноте или во время дождя.

Многие современные автомобили оснащены системой удаленного доступа без ключа, встроенной прямо в автомобиль. Однако для тех, кто этого не делает, или для старых автомобилей, вы можете установить систему удаленного доступа без ключа. Это может быть отличным дополнением для людей, которые хотят улучшить характеристики своего автомобиля, не переходя на новый автомобиль.

Не все системы удаленного доступа без ключа одинаковы, поэтому существует множество факторов, которые следует учитывать и учитывать при принятии решения о покупке системы удаленного доступа без ключа для своего автомобиля.

Шаг 1. Выберите однодверную или многодверную систему бесключевого доступа . Однодверная система удаленного доступа без ключа сможет управлять только дверью водителя. Многодверная система будет контролировать все двери, а также багажник. Некоторые многодверные системы входа позволяют вам выбрать одну дверь для блокировки или разблокировки.

  • Совет : Хотя многодверные системы удаленного доступа без ключа более полезны и удобны, чем их аналоги, однодверные системы немного безопаснее.

Шаг 2: Выберите между стандартной моделью и моделью пейджера . Базовая модель системы удаленного доступа без ключа сможет только отпирать и запирать двери вашего автомобиля, а также сигнализировать о несанкционированном проникновении (если таковая имеется).

  • Система входа модели пейджера передает информацию между передатчиком и автомобилем (например, напряжение аккумулятора и температуру в салоне) и обычно поставляется с тревожной кнопкой и кнопкой локатора автомобиля.

Шаг 3: Решите, нужен ли вам сигнал . Выбирайте между системой охранной сигнализации и системой без сигнализации. Если у вас есть удаленная система доступа без ключа с установленной сигнализацией, то сигнал тревоги будет звучать, когда одна из дверей будет открыта силой или открыта любым способом без авторизованного передатчика системы удаленного доступа без ключа.

Система удаленного доступа без ключа без сигнализации не обеспечит такой дополнительной безопасности. Система дистанционного доступа без ключа может также иметь тревогу нападения, которая включает систему тревоги при нажатии тревожной кнопки на передатчике.

Шаг 4: Выберите диапазон системного передатчика . Различные системы удаленного доступа без ключа имеют разные диапазоны, а это означает, что некоторые из них могут работать дальше от вашего автомобиля, чем другие. Покупка передатчика, который имеет больший диапазон, стоит дороже, поэтому вы должны найти диапазон, который лучше всего подходит вам с учетом ваших обычных тенденций парковки.

  • Совет . Хотя дистанционные передатчики доступа без ключа с большим радиусом действия увеличивают практичность системы, они также увеличивают расход заряда аккумулятора вашего автомобиля.

Шаг 5: Выберите количество передатчиков . Всегда разумно приобрести как минимум два передатчика удаленного доступа без ключа для вашего автомобиля, чтобы у вас был запасной передатчик на случай потери одного из них. Однако, если вашим транспортным средством управляет много людей, возможно, стоит приобрести более двух передатчиков.

  • Совет . Некоторые производители систем удаленного доступа без ключа предоставят вам несколько передатчиков без дополнительной платы, поэтому стоит поискать лучшую сделку.

Шаг 6: Сравните разных производителей . На рынке существует множество различных систем удаленного доступа без ключа, и перед покупкой системы удаленного доступа без ключа важно сравнить различных производителей. Вы должны смотреть не только на цены на каждый вариант, но и на продолжительность гарантии и отзывы для компании.

Шаг 7. Поручите профессиональному установить систему удаленного доступа без ключа. Системы удаленного доступа без ключа требуют электропроводки, поэтому их должны устанавливать только обученные механики с хорошей репутацией.Если в какой-то момент система даст сбой, вы можете попросить того же механика проверить ее.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
