Ангельские глазки своими руками

Для изго­тов­ле­ния «ангель­ских гла­зок» мож­но исполь­зо­вать про­зрач­ные пла­сти­ко­вые стерж­ни. Они исполь­зу­ют­ся для жалю­зи, что­бы откры­вать и  закры­вать их пово­ро­та­ми вле­во и впра­во (пово­рот­ные стерж­ни для гори­зон­таль­ных жалю­зи). Такие стерж­ни быва­ют раз­ные, из раз­ных мате­ри­а­лов. В этой ста­тье будет опи­сы­вать­ся про­цесс изго­тов­ле­ния “ангель­ских гла­зок” из не поло­го пла­сти­ко­во­го стерж­ня шести­гран­ной фор­мы, диа­мет­ром 8 мм. Мож­но поис­кать такой стер­жень в интер­нет-мага­зи­нах, в том чис­ле в меж­ду­на­род­ных (англ. назва­ние blind rod), либо при­ду­мать, что мож­но при­спо­со­бить подоб­ное в каче­стве мате­ри­а­ла для колец “ангель­ских гла­зок”. Стер­жень око­ло 1 мет­ра дли­ной и из него мож­но сде­лать 2–3 коль­ца, в зави­си­мо­сти от их размера.

Измерь­те диа­метр кожу­ха лин­зы, раз­де­ли­те на 2, что­бы полу­чить ради­ус. Исполь­зуя фор­му­лу дли­ны окруж­но­сти (C = 2πR, где π = 3,14), опре­де­ли­те, какой дли­ны стер­жень нужен для созда­ния коль­ца.Ангельские глазки своими руками: Ангельские глазки своими руками, установка

Отрежь­те его на 5–6 см боль­ше, и исполь­зуй­те допол­ни­тель­ные сан­ти­мет­ры в каче­стве ручек, за кото­рые мож­но удер­жи­вать стер­жень в про­цес­се формования.

Далее нагрей­те его в духов­ке в тече­ние при­мер­но 5–7 минут при тем­пе­ра­ту­ре 150 гра­ду­сов. Мож­но удер­жи­вать два кон­ца стерж­ня с помо­щью пары плос­ко­губ­цев,  обер­нуть его вокруг бан­ки одним кон­цом, пере­се­кая дру­гой конец. Гиб­кий стер­жень затвер­де­ет в тече­ние мину­ты, поэто­му, воз­мож­но, при­дет­ся повто­рить нагрев, если потре­бу­ет­ся боль­ше вре­ме­ни, что­бы сфор­ми­ро­вать иде­аль­ное коль­цо. Если для нагре­ва исполь­зу­е­те фен, то не под­но­си­те его слиш­ком близ­ко, ина­че обра­зу­ют­ся пузырь­ки на стержне, кото­рые будут вли­ять на све­че­ние. Аль­тер­на­тив­ным вари­ан­том при­да­ния круг­лой фор­мы явля­ет­ся рас­по­ло­же­ние стерж­ня внут­ри круг­лой пла­сти­ко­вой бан­ки нуж­но­го диа­мет­ра. После того, как коль­цо сфор­мо­ва­но, мож­но с помо­щью гра­ве­ра или дру­го­го инстру­мен­та сре­зать лиш­нюю часть стерж­ня.Ангельские глазки своими руками: Ангельские глазки своими руками, установка

В ито­ге один конец будет нахо­дить­ся над дру­гим. Что­бы это испра­вить, сно­ва нагрей­те кольцо.

В каче­стве источ­ни­ка све­та луч­ше исполь­зо­вать све­то­ди­о­ды. В отли­чие от ламп нака­ли­ва­ния, све­то­ди­о­ды очень яркие, слу­жат дол­го  и про­из­во­дят очень мало теп­ла. Они ярко све­тят как в ноч­ное, так и в днев­ное время.

Что­бы про­те­сти­ро­вать коль­цо, мож­но поме­стить малень­кий све­то­ди­од меж­ду кон­ца­ми коль­ца. На этом эта­пе не будет эффек­та све­че­ния все­го коль­ца. Для того, что­бы коль­цо све­ти­лось как насто­я­щие ангель­ские глаз­ки, нуж­но пре­ло­мить свет когда он идёт через него, сде­лав мно­же­ствен­ные над­ре­зы вдоль коль­ца. Исполь­зуй­те для это­го гра­вер. Мож­но так­же вос­поль­зо­вать­ся полот­ном ножов­ки по метал­лу или даже ножом, но это зай­мёт боль­ше вре­ме­ни. Каж­дый над­рез поз­во­ля­ет све­ту вый­ти из стерж­ня. Раз­ре­зы долж­ны быть око­ло 2–3 мм в шири­ну и 1 мм в глу­би­ну, на рас­сто­я­нии при­мер­но 1.5 мм.Ангельские глазки своими руками: Ангельские глазки своими руками, установка
Что­бы раз­ре­зы выгля­де­ли ров­ны­ми, мож­но сде­лать их зара­нее на ещё не согну­той труб­ке. Раз­ре­зы долж­ны быть толь­ко вдоль 1 из 6 гра­ней стержня.

Све­то­ди­о­ды не похо­жи на любые дру­гие лам­пы, где вы може­те про­сто под­клю­чить поло­жи­тель­ные и отри­ца­тель­ные про­во­да к ним, что­бы они све­ти­лись. Необ­хо­ди­мо исполь­зо­вать рези­стор на поло­жи­тель­ном выво­де. Назна­че­ние рези­сто­ра заклю­ча­ет­ся в огра­ни­че­нии (сопро­тив­ле­нии) тока, про­хо­дя­ще­го через све­то­ди­о­ды. Для све­че­ния све­то­ди­о­да тре­бу­ет­ся лишь неболь­шое его количество.

Что­бы выбрать пра­виль­ный рези­стор с пра­виль­ным сопро­тив­ле­ни­ем для ваших све­то­ди­о­дов, исполь­зуй­те эту изме­нён­ную вер­сию зако­на ома: Сопро­тив­ле­ние (Омы) = (V.bat – V.led)/Amp. Led, где V.bat = напря­же­ние бата­реи, V.led = напря­же­ние (воль­таж) све­то­ди­о­дов, Amp.led = сила тока све­то­ди­о­дов. К при­ме­ру, при 12V бата­реи и 3.6V c 20 mA (или 0.02A) све­то­ди­о­дах нуж­но исполь­зо­вать рези­стор 420 ом ((12V — 3.Ангельские глазки своими руками: Ангельские глазки своими руками, установка 6V)/0.02A). Мож­но исполь­зо­вать рези­стор и с мень­шим сопро­тив­ле­ни­ем, к при­ме­ру 220 или 270 ом, что сде­ла­ет све­то­ди­о­ды ярче.

При­кре­пи­те рези­стор к плю­со­вой клем­ме све­то­ди­о­да, кото­рая длин­нее. Cна­ча­ла сле­ду­ет при­кре­пить про­вод к све­то­ди­о­ду, а затем при­кре­пить рези­стор на кон­це про­во­да на поло­жи­тель­ной клем­ме. Так рези­стор будет вне фары, и вы може­те заме­нить его, если у вас воз­ник­нет необходимость.

Мож­но исполь­зо­вать 2 све­то­ди­о­да (3.6 V, 20 mA). Их нуж­но соеди­нить после­до­ва­тель­но. Это пред­по­ла­га­ет соеди­не­ние плю­со­во­го кон­ца одно­го све­то­ди­о­да с мину­со­вым кон­цом дру­го­го. Про­во­да мож­но при­кле­ить к обрат­ной сто­роне коль­ца. После это­го у вас полу­чит­ся отдель­но плю­со­вая и мину­со­вая клем­мы с каж­до­го кон­ца кольца.

Для закреп­ле­ния све­то­ди­о­дов в коль­це, нуж­но про­свер­лить отвер­стие в обо­их его кон­цах по раз­ме­ру све­то­ди­о­дов (око­ло 6 мм шири­ной и 5 мм глу­би­ной).Ангельские глазки своими руками: Ангельские глазки своими руками, установка Что­бы пла­стик не пла­вил­ся, нуж­но свер­лить поэтап­но, давая свер­лу охладиться.

Мож­но в полость доба­вить немно­го лака (авто­мо­биль­но­го или для ног­тей). Это нуж­но для того, что­бы сде­лать полость более про­зрач­ной, так как при свер­ле­нии пла­стик мут­не­ет. Лак запол­нит все неров­но­сти от свер­ла и сно­ва сде­ла­ет его про­зрач­ным. Дру­гим вари­ан­том, мож­но оку­нуть диод в лак перед его уста­нов­кой в полость кольца.

Обер­ни­те изо­лен­ту вокруг ножек све­то­ди­о­дов, что­бы изо­ли­ро­вать их друг от друга.

Нуж­но обер­нуть алю­ми­ни­е­вую фоль­гу вокруг кон­цов коль­ца со све­то­ди­о­да­ми, свер­ху обмо­тать изо­лен­той или исполь­зо­вать тер­мо­уса­жи­ва­е­мую труб­ку. Такая труб­ка сжи­ма­ет­ся при нагре­ве. Алю­ми­ни­е­вая фоль­га будет отра­жать свет в коль­цо, делая его ярче.

Теперь нуж­но покрыть обрат­ную сто­ро­ну алю­ми­ни­е­вой фоль­гой, что­бы на лице­вую часть выхо­ди­ло боль­ше све­та. Исполь­зуй­те про­зрач­ный скотч, что­бы при­кле­ить её.Ангельские глазки своими руками: Ангельские глазки своими руками, установка

Таким обра­зом, «ангель­ские глаз­ки» будет хоро­шо вид­но даже днём.

Для уста­нов­ки “ангель­ских гла­зок” тре­бу­ет­ся разо­брать фары.

Как разобрать фару?

Что­бы разо­брать фару, нуж­но раз­де­лить кле­е­вое соеди­не­ние двух её поло­ви­нок. Для это­го нуж­но её нагреть в духов­ке в тече­ние при­мер­но 10 минут при тем­пе­ра­ту­ре 150 гра­ду­сов по Цель­сию. Для раз­мяг­че­ния клея на раз­ных фарах может потре­бо­вать­ся боль­ше или мень­ше вре­ме­ни. Перед нагре­вом нуж­но снять все креп­ле­ния с фары и метал­ли­че­ские части, кото­рые могут нагреть­ся. Поме­сти­те фару в центр духов­ки, что­бы она не каса­лась стенок.

После нагре­ва, выта­щи­те фару из печи и поло­жи­те на поло­тен­це на рабо­чий стол.

Исполь­зуй­те нож для мас­ла или плос­кую отверт­ку, что­бы рас­ще­пить две части фары. Не нуж­но силь­но зала­мы­вать края отвёрт­кой, нуж­но про­сто сде­лать неболь­шой зазор и рас­со­еди­нить две поло­ви­ны руками.

Не торо­пи­тесь и делай­те это мед­лен­но.Ангельские глазки своими руками: Ангельские глазки своими руками, установка У вас есть око­ло 20 минут, преж­де чем клей сно­ва затвер­де­ет. Остав­ший­ся клей оста­нет­ся на поло­вин­ках фары, и его мож­но будет повтор­но исполь­зо­вать поз­же при их обрат­ном соеди­не­нии. Будь­те осто­рож­ны, что­бы клей не попал внутрь фары.

С внут­рен­ней частью фары луч­ше рабо­тать в пер­чат­ках, что­бы не оста­вить отпечатков.

Для нагре­ва кле­е­во­го соеди­не­ния фары мож­но исполь­зо­вать про­мыш­лен­ный фен (при 260 гра­ду­сов по Цель­сию).  Пре­иму­ще­ство фена в том, что нагрев мож­но кон­цен­три­ро­вать в кон­крет­ной обла­сти фары, не нагре­вая осталь­ную часть. Фен нуж­но дер­жать на рас­сто­я­нии 10–12 см от фары и посто­ян­но дви­гать. Грей­те соеди­не­ние фары неболь­ши­ми сек­ци­я­ми по 20 см. Потом про­сунь­те плос­кую отвёрт­ку и немно­го рас­ще­пи­те поло­вин­ки фары. Повто­ри­те про­цесс вокруг всей фары и пол­но­стью отсо­еди­ни­те про­зрач­ную часть.

Установка

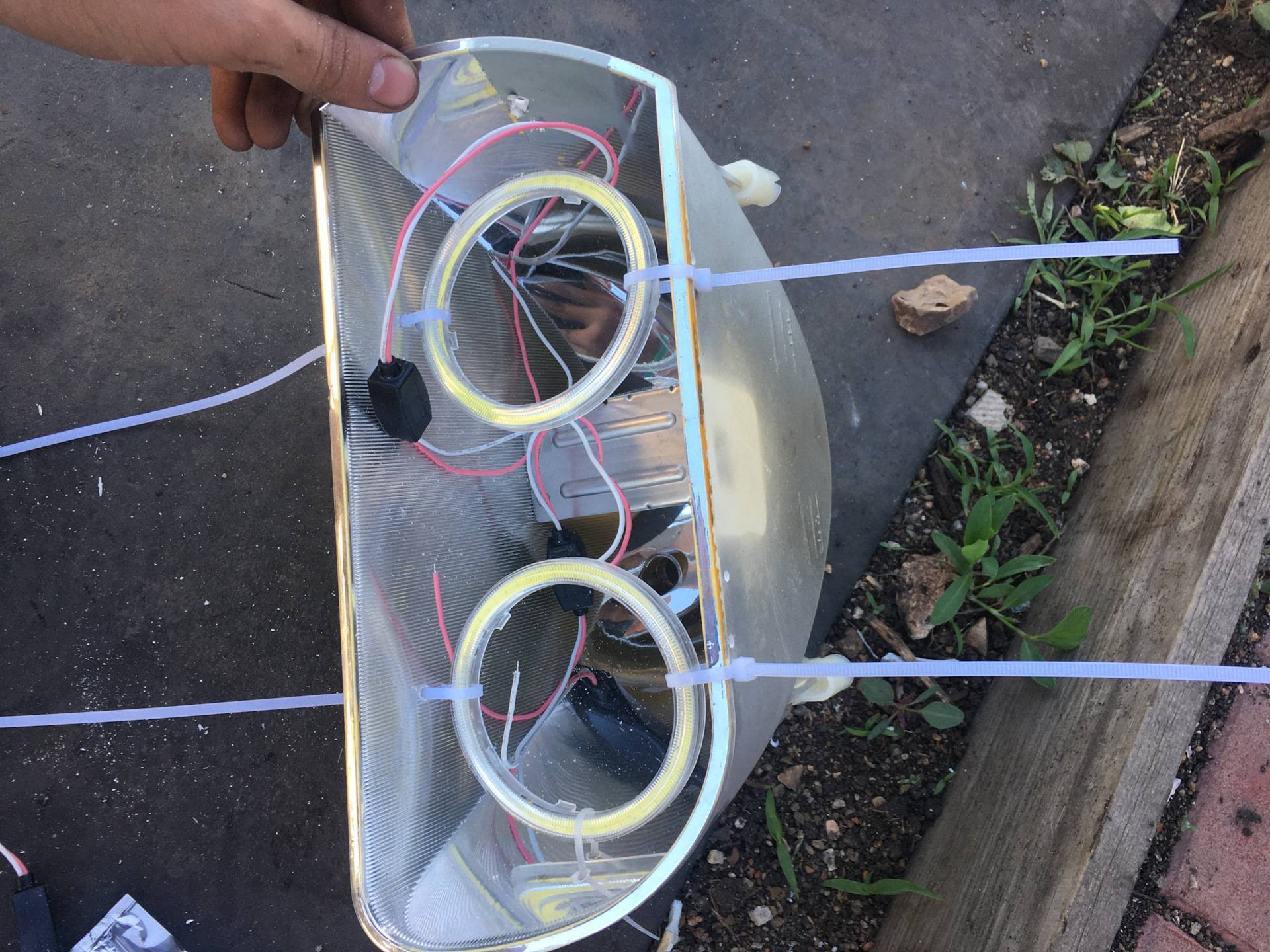

Мож­но при­кре­пить “ангель­ские глаз­ки” к кожу­ху линз, исполь­зуя тон­кую проч­ную про­во­ло­ку (для креп­ле­ния кар­тин).Ангельские глазки своими руками: Ангельские глазки своими руками, установка Для это­го нуж­но про­свер­лить малень­кие отвер­стия в кожу­хе. Кожух (внут­рен­няя рам­ка перед лин­за­ми) дей­ству­ет как барьер и помо­га­ет защи­тить ангель­ские глаз­ки от теп­ла, кото­рое идёт от лин­зы. Про­цесс уста­нов­ки и под­клю­че­ния “ангель­ских гла­зок” подроб­но опи­сан в ста­тье “как уста­но­вить ангель­ские глаз­ки”.

Как собрать фару?

Про­три­те чистой мик­ро­фиб­ро­вой сал­фет­кой внут­ри фары. Разо­грей­те феном остат­ки ста­ро­го клея. Соеди­ни­те две поло­ви­ны фары вме­сте, после чего уста­но­ви­те метал­ли­че­ские зажи­мы и нане­си­те сили­ко­но­вый гер­ме­тик по пери­мет­ру фары, если это тре­бу­ет­ся. Исполь­зуй­те маляр­ную лен­ту для плот­но­го при­жа­тия двух поло­ви­нок до момен­та пол­но­го приклеивания.

Печа­тать статью

Ещё интересные статьи:

Пошаговая инструкция: как сделать фары ангельские глазки своими руками

Всем привет. Как и обещал, сегодня расскажу о том, как сделать «ангельские глазки» в домашних условиях, используя подручные средства и материалы.Ангельские глазки своими руками: Ангельские глазки своими руками, установка Статья будет полезна тем, кто любит автотюнинг, а также мастерить своими руками. Поехали!?

Все мы знаем, что такое ангельские глазки, и кому принадлежит (фишка принадлежит компании BMW) это изобретение так понравившееся миллионам автомобилистов по всему миру. Но, к сожалению, возможность купить BMW есть не у всех, а обладать красивой тюнингованной оптикой хочется. Что же делать в таком случае? Все очень просто, необходимо «напрячь мозги» и сделать ангельские глазки своими руками.

Для работы вам необходимо подготовить:

  1. «Прямые руки» :-). Шучу, конечно же, однако не имея малейшего опыта в ручных самоделках, у вас скорее всего, ничего не получится… Поэтому прежде чем браться за эту работу, необходимо реально оценивать собственные способности.
  2. Плексигласовые трубки (прозрачные трубки их ПВХ). Купить такие можно в Интернете, в строительном магазине или магазине декора. Некоторые умельцы выкручиваются и в качестве плексигласовой трубки используют полоски оргстекла или ПВХ, которые режут на квадратные полоски, после чего наждачкой разной зернистости доводят до круглой формы.Ангельские глазки своими руками: Ангельские глазки своими руками, установка Как вариант некоторые используют светодиодную ленту, однако это уже совсем другая история… Я, думаю, когда-нибудь я расскажу вам и об этом варианте создания ангельских глазок.
  3. Паяльник, четыре резистора на 12В, яркие светодиоды номиналом 3,5 вольт. Цвет светодиодов — на ваше усмотрение.
  4. Шаблон или макет по которому будет изгибаться трубка. Диаметр шаблона должен соответствовать диаметру места, в которое вы собираетесь установить ангельские глазки. Здесь можно использовать что угодно: от банки из-под кофе, до водосточной трубы требуемого диаметра…
  5. Изоленту, термоусадку, мягкий медный провод. Длина провода у каждого будет разной, все зависит от способа прокладки проводки и места подключения.
  6. Плоскогубцы, бытовой фен, полотно по металлу или специальный миниатюрный отрезной круг под шуруповерт или дрель.
  7. Наждачка разной зернистости, напильник или надфиль.

Изготавливаем ангельские глазки своими руками — пошаговая инструкция

1.Ангельские глазки своими руками: Ангельские глазки своими руками, установка Для начала необходимо снять фару. Как это сделать, думаю, каждый знает, описывать процесс не буду, поскольку у всех этот процесс будет происходить по-разному.

2. Дальше разбираем фару, для этого, скорее всего, придется греть фару, в зависимости от того какие фары стоят на вашем авто…

3. Снимаем мерки. Подберите шаблон необходимого диаметра по которому будет изогнута плексигласовая трубка.

4. Перед тем как нагреть и согнуть трубку, расскажу об интересном способе нанесения граней на ангельские глазки. Мы будем делать это используя пилочку по металлу, или при помощи отрезного круга, однако есть и другой, не менее интересный способ. Он заключается в том, чтобы перед тем как изогнуть трубку, нанести насечку (грани), используя плашку необходимого диаметра. Результат честно говоря очень достойный, выходит даже лучше, чем при нанесении насечек полотном. Короче говоря, решайте сами, какой из способов вам больше нравится. Однако учтите, что в случае с плашкой насечки наносятся до того, как вы начнете нагревать и изгибать трубку.Ангельские глазки своими руками: Ангельские глазки своими руками, установка

5. Отрезаем необходимый кусок прозрачной трубки и приступаем к ее нагреву. Оденьте перчатки и постепенно разогревайте трубку по всей ее длине. По мере ее размягчения трубка будет принимать нужную вам форму. Не спешите и будьте аккуратны, в случае перегрева плексигласовая трубка деформируется и все придется начинать сначала. Перед тем как изготовить ангельские глазки, которые будут установлены на ваш автомобиль, рекомендую потренироваться в мастерстве гибки плексигласовой трубки.

6. Когда трубка примет необходимую форму кольца, не спешите снимать трубку, она еще горячая и не держит форму. Подождите минут 10 пока образовавшееся кольцо затвердеет, затем снимите его.

7. Теперь вооружившись паяльником, необходимо соединить с резисторами — см. фото. После того как все спаяли необходимо проверить все ли правильно подключено. Если все подключено и спаяно правильно, берем термоусадку или на крайний случай изоленту и начинаем изолировать контакты.Ангельские глазки своими руками: Ангельские глазки своими руками, установка

8. Все то же самое проделываем со вторым светодиодом и резистором, после чего соединяем два светодиода при помощи изоленты и термоусадки — см. фото.

9. Далее, если вы не нанесли насечки сделайте их сейчас. Что вы будете использовать для этого, в принципе, не важно, главное, чтобы конечный результат был такой как на фото.

10. Далее, обрезаем концы и подсоединяем светодиоды. Перед тем как подсоединить к трубкам хочу сказать несколько слов о том, как подсоединить светодиоды. Можно просто прислонить светодиоды к торцам, посадив их, например, на термоклей или изоленту, а можно пойти другим, более правильным, на мой взгляд, путем. В сети среди тысяч инструкций по изготовлению ангельских глазок я наткнулся на один фотоотчет, в котором народный умелец соединил светодиоды и торцы трубки просверлив в торцах отверстия, в которые на клей были посажены светодиоды. См. фото ниже.

11. После сборки ангельские глазки необходимо проверить. Если все работает, изолируем соединения и приступаем к установке изделий в фары.Ангельские глазки своими руками: Ангельские глазки своими руками, установка В этом вопросе ничем помочь не могу, используйте фантазию…

12. Подключить ангельские глазки можно самостоятельно если вы разбираетесь в электронике, а можно просто доверить это знакомому электрику.

Осталось собрать фары, установить их на место и проверить результаты работы. На сегодня все. Надеюсь у вас все получилось и ангельские глазки, изготовленные своими руками, будут долго радовать вас и светить на зависть всем окружающим. Спасибо за внимание, и до новых встреч на ФараИнфо.

как сделать и не прогадать — Auto-Self.ru

Если хорошо подготовиться, то своими руками нетрудно будет повторить пошагово популярнейший тюнинг на внешний облик автомобиля — ангельские глазки на любые круглые фары, противотуманные и задние фонари. Ангельскими глазками называются красивые, эффектные светящиеся кольца, которые вмонтированы в переднюю световую оптику грузовиков и легковых машин. Эффект ангельских глазок может сделает машину привлекательной, оригинальной, запоминающейся.Ангельские глазки своими руками: Ангельские глазки своими руками, установка

Что это такое

Чтобы понять причину популярности тюнинга оптики этого формата, надо узнать историю возникновения явления. В 2001 году германским автоконцерном BMW был продемонстрирован новый подход к обозначению габаритных огней. На модели BMW E39 5 серии был представлен необыкновенный дизайн фар в виде светящихся колец по наружному диаметру отражателя. Это оформление разработчики назвали «ангельские глазки». С того времени дизайнеры и инженеры неустанно работают над новыми вариантами, чтобы они светили ярче, мощнее, привлекательнее.

Ангельские глазки на BMW

На сегодняшний день специалисты концерна BMW разработали ксеноновые «глазки ангела», которые светят ярким белым светом.

Разновидности ангельских глазок

Популярности такого типа тюнинга способствует разнообразие видов для самостоятельного монтажа. Каждый вид имеет свои плюсы и минусы, у каждого способа уникального освещения есть свои поклонники и почитатели. В этом разделе будет говориться о возможности некоторых видов изготовить и установить самостоятельно.Ангельские глазки своими руками: Ангельские глазки своими руками, установка

Видео: Сравнение CCFL vs COB & Dual COB

Основные различия всех видов между собой состоят:

  • в конструктивных особенностях и способу установки;
  • в комплектации и способу зажигания источников света;
  • в размерах и заданной конфигурации формы очертания.

Геометрия ангельских глазок всегда повторяет контур отражателя фары или задних фонарей. То есть форма может быть прямоугольной, овальной, каплевидной или другой. Все разновидности можно сгруппировать в нескольких видах:

Рассмотрим краткую характеристику каждого вида.

Газоразрядные CCFL

Комплект CCFL ангельских глазок для FORD MONDEO

Это самые популярные, практичные, в заводском исполнении модели — достаточно яркие, с равномерным свечением, состоящие из неоновой лампы с холодным катодом. Но комплекты для самостоятельного монтажа, в основном китайского производства, проигрывают по яркости в сравнении с другими видами свечений.Ангельские глазки своими руками: Ангельские глазки своими руками, установка Набор состоит из тонкой стеклянной трубки, внутренняя сторона которой покрывается усиливающим свечение составом — люминофором, светорассеивателя и подложки из алюминиевой фольги с отражателем Трубка заполнена смесью инертного газа с небольшой примесью паров ртути. Эта смесь начинает светиться при прохождении тока с высоким напряжением. Для преобразования стандартного 12 вольтового напряжения в высокое напряжение от 500 вольт и выше, применяется специальное устройство — блок розжига. Для зажигания парных фарных ангельских глазок достаточно одного блока.

Когда концерн BMW установил этот вид на свои автомобили, они произвели настоящий фурор. Но скоро выяснилось, что по мощности свечения неоновые angel eyes проигрывают стандартному габаритному освещению конкурентов и инженеры стали искать способы повысить яркость светящихся колец. В основном меняется состав газов, наполняющих трубку. Плюсы неоновых круглых светильников: равномерное яркое свечение в виде круга, которое шире самой трубки; дешевизна; долговечность и работоспособность конструкции, трубка практически не нагревается при длительном включении.Ангельские глазки своими руками: Ангельские глазки своими руками, установка Минусов больше. Небольшая задержка вспыхивания при включении; сложность самостоятельной установки (ставятся внутрь фары, поэтому нужно снимать стекло), частое перегорание блока розжига. В продаже до сих пор есть готовые комплекты трубок в виде кругов разного размера, и они — популярны. Современные технологии вместо хрупкого стекла со сложным составом светящегося газа предложили использовать оптоволокно, которое светит чуть не хуже неоновой трубки.

Видео: Вставки angel eyes, газонаполненные лампы CCFL
Диодные Led SMD

Этот вид — самый яркий из всех существующих типов. Конструкция представляет собой диэлектрическую основу в виде кольца — чаще всего используется текстолит. На этой плате монтируется с помощью пайки на близком расстоянии множество кристаллических светодиодов SMD. Эта технология предполагает индивидуальное покрытие каждого диода люминофором.Ангельские глазки своими руками: Ангельские глазки своими руками, установка Свечение получается ярким и дискретным, то есть несплошным. Свечение точками складывается из большого числа одновременно зажигаемых и хорошо различаемых миниатюрных источников света. Эти модели напрямую подключаются к бортовой сети автомобиля. Никаких дополнительных устройств не требуется. Такая конструкция тоже устанавливается внутри оптики. Поэтому основной её минус заключается в повторном снятии стекла и разборке фары, чтобы ликвидировать неисправность. Если хотя бы один из диодов перегорает или портится то восстановить его работоспособность можно только заменой. Сделать это в кустарных условиях довольно трудно, но возможно. Когда диод гаснет, в свечении ангельского глаза появляется чёрный разрыв, который смотрится плохо. Ещё одна проблема — сильный нагрев при работе. Поэтому нужно думать об охлаждении. Для этого плату нужно вставлять в корпус из материала, хорошо отводящего тепло. Например, из алюминия. Можно отметить следующие достоинства диодных ангельских глазок по сравнению с газоразрядными светильниками:

Ангельские глазки диодные Led SMD

  • более долгий срок эксплуатации;
  • меньше потребляют энергии;
  • качественные диоды светят ярче и насыщеннее;
  • если все диоды находятся в исправном состоянии — распределение света производится равномерно по всей ширине кольца;
  • малочувствительны к колебаниям температуры атмосферы на улице, так как демонстрируют устойчивую работу в диапазоне температур от минус 40 до плюс 100 градусов Цельсия;
  • свечение точечное, направленное;
  • есть возможность применять рассеиватель света.Ангельские глазки своими руками: Ангельские глазки своими руками, установка
Видео: Ангельские глазки LSB & SMD
Кластерные светодиодные Led COB

Самое равномерное свечение ангельским глазкам дают диоды, смонтированные по технологии СОВ. Суть этого новшества состоит в том, что очень мелкие кристаллы диодов приклеиваются специальным, сложным по составу клеем к диэлектрической основе сплошного светодиода. У них нет корпусов и подложек из керамики, поэтому их гораздо больше размешается на единице площади по сравнению с технологией SMD. Соответственно они находятся на гораздо меньшем расстоянии друг от друга.

Ангельские глазки кластерные светодиодные Led COB

Сверху все диоды покрываются общим слоем люминофора, делающим свечение равномерным и насыщенным, скрывая промежутки между диодами. Выход из строя даже нескольких кристаллов не будет заметен. Эта технология очень сложная в исполнении, так как диоды приклеиваются на слой клея в несколько микронов.Ангельские глазки своими руками: Ангельские глазки своими руками, установка Причём клей нужно наносить равномерно и в несколько слоёв. Пока такую технологию в домашних условиях никто не воспроизвёл. Эта конструкция не ремонтируется и подлежит замене целиком. Для кластерных типов нужен стабилизатор, который встраивается в цепь их питания.

Диодные многоцветные RGB

Ангельские глазки диодные многоцветные RGB

Любителям побаловаться со светом, нужно обратить внимание на трёхцветные светодиоды RGB SMD, исполненные в виде светодиодной ленты. В каждом гнезде смонтировано по три кристалла синего, зелёного и красного цвета. Используя специальный контроллер света можно смешивать цвета в разных пропорциях и получить любую расцветку. Такие модели управляются с помощью стандартного RGB контроллера, входящего в комплект светодиодной ленты. В этом пульте дистанционного управления, кроме постоянного белого цвета, есть программа управления сменой цветов по заложенному алгоритму. Включив её, можно наслаждаться переливанием разными цветами, в том числе миганием колец с изменением яркости.Ангельские глазки своими руками: Ангельские глазки своими руками, установка

Сравнение типов в таблице

Подведём итоги. Результаты сравнения можно свести в таблицу с указанием главных показателей.

Сравнительный анализ этой таблицы отдаёт предпочтение кластерным ангельским глазкам COB. Это неудивительно, так как они самые современные, совершенные, технологичные. Но и сами дорогие. Газонаполненные CCFL на фоне светодиодных выглядят поскромнее, но у них огромное преимущество — низкая стоимость.

За что штрафуют владельцев авто с таким тюнингом

Владельцам автомобилей, в которых такой тюнинг легально входит в комплектацию авто, бояться претензий со стороны правоохранительных органов не следует. Здесь всё законно, правильно, справедливо. А вот при самостоятельной установке нужно руководствоваться правовыми актами, регулирующими освещение передней и задней части автомобиля. В правилах дорожного движения, кодексах о правонарушениях, постановлениях правительства и ГОСТа, регламентирующего требования безопасности к техническому состоянию — об ангельских глазках напрямую нигде не говориться.Ангельские глазки своими руками: Ангельские глазки своими руками, установка

Но есть законное предписание, по которому спереди автомобиля можно использовать фонари белого цвета (габариты и освещение фарами), а также оранжевого цвета — фонари поворотов. Глазки других цветов не допускаются, и за них будут штрафовать.

Голубой цвет объявлен вне закона

Поэтому вставки жёлтого, красного, зелёного, фиолетового и других цветов в фары ставить не нужно. Всем водителям ОСТОРОЖНО можно посоветовать: устанавливать ангельские глазки нужно ПРАВИЛЬНО, хотя даже этот совет не гарантирует проблем при прохождении технического осмотра.

Ангельские глазки своими руками: как сделать и установить

Устанавливать самостоятельно можно модели всех видов. Для этого в автомобильных магазинах продаются готовые комплекты. Но нужно быть внимательными, чтобы не купить набор с большим количество недостатков. Главный ориентир — цена. Дешёвые лучше не покупать, потому что они долго работать не будут. А для их замены снова придётся разбирать фары. Это долго, канительно, нервозно. Лучше подкопить денег и купить себе хорошие, дорогие, долговечные.

Видео: Как сделать ангельские огни своими руками

Главная причина, из-за которой многие новички хотят попробовать свои силы в самостоятельном изготовлении глазок — это нехватка денег на замену штатной дорогостоящей оптики — на оптику с вмонтированными ангельскими глазками в заводских условиях. Практически на многие модели автомобилей фары в сборе с ангельскими глазками можно приобрести без проблем. Если, конечно, есть деньги. Самостоятельно можно изготовить только упрощённый вариант светодиодных из прозрачного пластика или оргстекла. Наиболее продвинутые автолюбители после долгого упорства смогут изготовить глазки LED SMD. Но это очень затратно по времени, невыгодно с экономической точки зрения, требует больших знаний в радиоэлектроники и умения виртуозно обращаться с паяльником.

Изготовление из оргстекла

Для изготовления своими руками нужно запастись:

  • круглыми сплошными прутками из плексигласа или оргстекла, которые будут выступать в роли оптического световода. Можно порекомендовать воспользоваться поводками для штор фирмы GARDINA;
  • на каждую заготовку двумя светодиодами мощностью 3–5 W (в сборе с резисторами), с большим передним углом света и хорошей яркостью;
  • проводами;
  • дрелью с дисковой фрезой или ножовкой по металлу;
  • термотрубками;
  • сверлом диаметром 5 мм;
  • лаком для ногтей;
  • строительным феном;
  • отвёрткой, плоскогубцами;
  • суперклеем;
  • изоляционной лентой;
  • герметиком.

Диаметр ангельских глазок для фар разных марок автомобилей неодинаковый. Например, для отечественной Лада Приора нужно изготавливать две пары глазок диаметром 106 и 115 мм. А для Лада Калина нужна только одна пара диаметром 116–118 мм. Под этот размер нужно подобрать какую-то круглую посуду нужного диаметра: кружку, банку или другую ёмкость. Пошаговый порядок изготовления следующий:

  1. Распилить прутки из оргстекла на две заготовки нужной длины (обычно по 45–50 см).
  2. Нагреть в духовке, кипятке, с помощью фена или другим способом до состояния, когда они станут мягкими.
  3. Обогнуть вокруг приготовленной посуды в круг требуемого диаметра и дать остыть.

    Изготовленные кольца из оргстекла, диоды и резисторы перед пайкой

  4. Отрезать лишние концы.
  5. Просверлить отверстия диаметром 5 мм в обоих торцах каждого согнутого прутка.
  6. Вставить в отверстия диоды, предварительно капнув в углубления по капле лака для ногтей.
  7. Сделать на лицевой стороне кольца частые насечки фрезой или ножовкой, чтобы свет лучше рассеивался вперёд всей длиной заготовки.
  8. Укоротить ножки диодов до 5 мм и спаять параллельно между собой (плюс с плюсом, минус с минусом).
  9. Припаять провода для подключения к бортовой сети и открытые места тщательно изолировать.
  10. Обмотать концы колец алюминиевой фольгой для усиления эффекта рассеивания света.
  11. Подключить к источнику постоянного тока 12 вольт и проверить работоспособность.

Главное достоинство ангельских глазок своими руками — маленькие затраты и несложность изготовления. Но яркости будет маловато, и такие фары хорошо будут выделяться только в темноте. Есть приемлемые способы усиления яркости:

  • ставить более мощные и яркие светодиоды;
  • проклеить фольгу по задней стороне круга;
  • почистить лицевую сторону с надрезами наждачной шкуркой для создания матовой поверхности.

Видео:

Установка в фары

Этот момент достаточно сложный, нервный, ответственный. Для установки потребуется снятие стекла каждой фары. Большинство стёкол устанавливаются на каучуковый герметик, который нужно сделать мягким. В таком состоянии он легко удаляется. Размягчить его поможет строительный фен. Хуже будет обстоять дело с фарой, в которой стекло зафиксировано с помощью термоустойчивого герметика. Этот уплотнитель нужно будет резать и удалять частями. Сделанные своими руками вставки ставятся по контуру отражателя. Монтажное место обезжиривается, а потом готовый круг приклеивается на подготовленную поверхность. Стекло в фару снова вставляется и заливается каучуковым герметиком.

Схема подключения одноцветных ангельских глазок

Вставленные и закреплённые детали нужно подключить в бортовую сеть автомобиля. Варианты могут быть такими:

  • включение вместо габаритов;
  • включение одновременно с габаритами;
  • включение одновременно с ДХО (дневными ходовыми огнями).

Изготовление из светодиодной ленты

Светодиодная лента — как источник света

Ангельские глазки из оргстекла с двумя диодами не могут выполнять функцию источника света, а выполняют только декоративную роль. А вот модели на ленте со светодиодами вполне могут использоваться даже вместо ДХО, настолько они хорошо заметны днём.

Важное замечание: нужно обращать внимание на разметку ленты, где обозначены специальные места для разрезания

В этом случае последовательность пошаговых инструкций такая:

  1. Вырезать из оргстекла толщиной 4–5 мм круги нужного диаметра, которые станут основой для закрепления диодной ленты и одновременно будут рассеивателями света.
  2. Наделать на лицевой стороне насечки или пропилы ножовкой мо металлу глубиной до 1 мм.
  3. Вырезать из рассевающей плёнки Оракал 850 заготовки по форме кругов из оргстекла.
  4. Приклеить круг из плёнки на лицевую сторону круга из оргстекла.
  5. Припаять мягкие проводки к выводам диодной ленты разного цвета.
  6. Закрепить диодную ленту белого цвета с наибольшим количеством светодиодов на 1 погонный метр на обратную сторону круга на расстоянии от 3 до 5 мм от поверхности оргстекла.
  7. Сделать из тонкого оргстекла кольцо такого же размера и обработать поверхность мелкой наждачной бумагой.
  8. Положить это кольцо на лицевую сторону толстого кольца.
  9. Обернуть кольца по торцу чёрной изолентой.
  10. Испытать яркость свечения изготовленных колец от источника постоянного тока.

Монтаж в фары автомобиля производится аналогично пунктам установки самодельных ангельских глазок из оргстекла.

Внешний тюнинг автомобиля — это на любителей экзотики. К такой же экзотике относятся и ангельские глазки. Одно дело, когда вы эту новизну покупаете с новой машиной, и она — штатное приложение к автомобилю. И совсем другое дело, когда вы рискнёте разбирать герметичную, отрегулированную, дающую нормальный свет фару. Когда все характеристики вы можете нарушить. Неплотно загерметизированная фара будет запотевать, плохо светить, даст окисление контактов. Нужно очень хорошо подумать, чтобы потом не пожалеть о потерянном времени, деньгах и плохом настроении. И наоборот. Если вы фанат усовершенствований своего авто, любитель всё делать своими руками, до тонкостей понимаете все нюансы изготовления и установки ангельских глазок на свою машину — вам респект и уважение от первой группы водителей.

Поделитесь с друзьями в соц.сетях:

Facebook

Twitter

Google+

Telegram

Vkontakte

Как сделать «ангельские глазки» своими руками на фары автомобиля

Узнать, как сделать «ангельские глаза» своими руками, мечтает, наверное, каждый автомобилист. При этом габаритные огни станут похожими на те, которыми наделены фары современной модели BMW. Своими руками можно сделать абсолютно такие же эффектные огни, благо есть у нашего человека смекалка и желание. Вооружившись кусачками, пилой по металлу, пассатижами и другими обычными инструментами, всё можно быстренько организовать.

«Ангельские глазки», сделанные своими руками

Для того чтобы сделать «ангельские глаза» своими руками, нужно найти пруток из оргстекла и вырезать из него четыре заготовки. В них крепятся светодиоды и вырезаются пропилы на каждые 5 мм. Устанавливаются самодельные «глазки» на фары автомобиля вместо штатных габаритных огней.

Габаритные огни от БМВ

Что такое «ангельские глаза»? Оказывается, это просто очередной конёк от производителя БМВ, который не оставил равнодушным ни одного автомобилиста в мире. Но ведь не стоит только из-за своеобразных и оригинальных огней продавать любимую «шестёрку» и копить на БМВ. Как вы думаете?

Можно поступить иначе. Взять для образца габаритные огни этого производителя и попытаться самостоятельно соорудить нечто подобное.

«Ангельские глазки» на BMW

Стоит сразу отметить, что, как бы красиво и эффектно ни были сделаны эти составляющие, сотрудниками ГИБДД они не приветствуются и могут вызвать у последних «нездоровый» интерес. Но всё же, если вы решили пойти на это и стать обладателем автомобиля с такими «ангельскими глазками», машина у вас должна быть желательно с круглой передней оптикой. Например, такую оптику имеет ВАЗ 2106 или ВАЗ 21213. Кроме того, это может быть какая-либо модель иномарки, к примеру, тот же БМВ, только старой версии.

Подготавливаемся

Прежде чем приступить к работе, нужно вооружиться инструментом и необходимым материалом. Как и было сказано выше, необходимо иметь в наличии кусачки, пассатижи, резак по металлу, напильник, дрель и сверло нужного размера, паяльник или строительный фен. Также важен специальный прозрачный стержень из оргстекла или пластика, который бы выдержал высокую температуру. Где его найти? Мастера автотюнинга советуют искать такой пруток в магазинах, специализирующихся на продаже штор и жалюзи. Кроме того, не забываем позаботиться о наличии большой плоской ёмкости для пластикового стержня, круглой банки, изоленты, светодиодов в один вольт (их должно быть 8 штук), резисторов на 220 Ом и проводов с разъёмами.

Все вышеперечисленные материалы и инструменты найти и подготовить будет несложно. Важно помнить, что колодцы в фарах бывают разного диаметра, а это значит, что и наши «ангельские глазки» должны быть разной окружности.

Для стержня придётся подобрать нужную длину, хотя в качестве мерила подойдёт и кусок тонкого шланга (им обводим окружность фары автомобиля). Отрезаем стержень необходимой длины и прогреваем его в приготовленной ёмкости паяльником или феном до тех пор, пока не станет мягким. Если пруток из оргстекла, то его помещаем в ёмкость с горячей водой, чтобы он стал мягким.

Теперь нужно взять пассатижи и вынуть заготовку. Обматываем заготовкой банку из-под кофе или чего-нибудь другого и ждём, пока остынет (фото внизу).

Придание формы заготовке

Если не нашли банку, то можно использовать вместо неё и тарелку. В этом случае это будет выглядеть вот так:

Придание формы заготовке с помощью тарелки

Для того чтобы изготовить маленькие «ангельские глазки», нужно обернуть прут вокруг крышки от банки. Чем меньше заготовка, тем сложнее с ней работать. Будьте осторожны и не сожгите пальцы рук.

Теперь работаем над заготовкой, из которой после остывания на банке получилось кольцо. Следует высверлить в торцах каждой заготовки своеобразную нишу, где будет устанавливаться светодиод. Сверлить нужно очень аккуратно, желательно на малой скорости оборотов дрели, так как стенки прутика очень тонкие.

На видео — «ангельские глазки» своими руками:

Далее, по внешней её стороне нужно будет выпилить ножовкой или бормашиной пару десятков линий, но не глубже чем на треть окружности. Делается это для того, чтобы свет наших «ангельских глазок» получился лучистым.

Нужно сейчас закрепить диоды. Делать это можно как угодно, но при этом следует учитывать высокий коэффициент температурного расширения прута из оргстекла. Это означает, что «глазкам» нужно оставить немного свободного места в нише. Берём и паяем резисторы к ножкам светодиодов. На каждую фару должно быть подготовлено по два диода.

Вот что в итоге у нас получается:

Самодельные «ангельские глазки»

Идём дальше и паяем светодиоды к габаритной лампе, помня обязательно про то, что припаивать нужно к «плюсу». Перепутать полярность ни в коем случае нельзя. А все соединения следует обязательно изолировать специально предназначенной для этого лентой. Затем проверить, как всё работает.

Теперь настала пора проводить демонтаж стёкол фар. К сожалению, без этого никак. Вынимаем затем штатные габариты и обязательно заглушаем отверстия. Устанавливаем подготовленные диоды сверху, чтобы они меньше бросались в глаза.

Дальше всё крепим на место и проверяем работу.

В заключение хотелось бы отметить, что любой тюнинг — это дело ответственное. Дополнять автомобиль самодельными деталями, конечно же, хорошо, но нужно делать это очень внимательно, дабы чего-либо не напутать, и особенно это касается элементов и деталей, связанных с электричеством.

Чтобы лучше понять, как своими руками сделать «ангельские глаза» на фары своего автомобиля, советуем посмотреть вот это видео:

Надеемся на то, что статья вам поможет, и у вас всё получится!

Ангельские глазки своими руками (20 фото изготовления)

Решил сделать дневные ходовые огни по типу «Ангельские глазки» на свой автомобиль ВАЗ «Калина».

Далее на фото показан подробный процесс изготовления «Ангельских глазок» своими руками.

Первым делом приобрёл фольгированный двухсторонний текстолит, для изготовления буду использовать метод ЛУТ (лазерно утюжная технология).

Распечатал заготовки плат на фотобумаге.

Слои совмещаю на просвет под лампой, после совмещения скрепляю степлером, чтобы ничего не сместилось.
Затем в конверт кладу текстолит.

Грею утюгом по бумаге, чтобы рисунок с бумаги перешел на текстолит.

Выпиливаю заготовки электролобзиком.

Вытравляю платы в персульфате аммония.

После травления достаём платы из раствора и счищаем тонер растворителем. Под тонером остаётся медь.

Лудим платы, для этого использовал сплав Розе. Отверстия в платах, для соединения дорожек двух сторон, сверлил шуруповертом, сверло на 0,5 мм ломалось, пришлось сверлить отверстия сверлом 1 мм, но уже рядом с дорожками, потому что, диаметр сверла слишком большой и можно сорвать дорожку, в минусовую дорожку все равно пришлось попадать сверлом.

Паяю светодиоды и резисторы, напряжение будет понижено стабилизатором до 9 вольт, поэтому резисторы подойдут всего на 20 Ом.
Всего, на обе фары, понадобится 186 светодиодов и 186 резисторов.

Припаиваю светодиод, соединяю проволокой, через просверленные отверстия, обе стороны платы и припаиваю резистор, и так 186 раз.

Если всё так оставить, то будут видны точки свечения светодиодов, поэтому нужно установить светорассеиватель. Использовал микропризму. Купил в магазине, в упаковке 2 шт. размером 595 х 180 мм, чего вполне хватило на две фары.

Разметил, выпилил электролобзиком.

Приклеиваю корпус на светорассеиватель. Корпус использовал из полосок, вырезанных из светильника для навесных потолков.

Проверяем, всё работает.



Склеиваю двухкомпонентным клеем — Момент.

Схема плавного розжига.

В результате у автора получились вот такие Ангельские глазки, сделанные своими руками.

Предлагаем посмотреть видео автора самоделки — работа Ангельских глазок на автомобиле ВАЗ.

Автор самоделки: Евгений. г. Ярославль.

Поделиться в соц. сетях

Ангельские глазки своими руками

Многих водителей давно интересует вопрос о том, как не тратить свои деньги и сделать ангельские глазки своими руками. На самом деле, выполнить данную работу можно, но, как и всякий труд, данные действия требуют усилий. Мы предлагаем вам прочитать небольшое руководство о том, как можно сделать светодиодные ангельские глазки своими руками.

Изготовление ангельских глазок своими руками

За пример возьмем изготовление осветительных устройств для машины марки ВАЗ 2110. Но такие варианты подойдут также и другим моделям авто.

Варианты монтажа


  • Приобрести альтернативные фары с ангельскими огоньками.
  • Смонтировать ангельские огоньки при помощи прозрачных трубок.
  • Изготовление глазок со светодиодных лент (колец).

Итак, у нас есть 3 пункта улучшения тюнинга авто и его оптики. Рассмотрим каждый более подробно.

  • Неоновые ангельские глазки своими руками можно и не делать, а просто приобрести их совместно с другими комплектующими оптики. Можно также взять биксеноновые линзы, а под них маски с уже готовым комплектом ангельских глазок. Но, данный вариант может быть слишком дорогостоящим и не каждому он подойдет. Как правило, к самостоятельному монтажу водители обращаются при попытках сэкономить. Также стоит знать, что ангельские глазки можно приобретать не только в комплекте с иными устройствами, но и отдельно, например, взять комплект самих глазок и самостоятельно их установить.
  • Самодельные ангельские глазки можно сделать со светодиодных колец или светодиодной ленты. Вы просто покупаете материал, а далее самостоятельно монтируете глазки и придаете им необходимую форму. При таком варианте легче всего делать ангельские глазки smd своими руками при помощи диодов. Этот вариант самый быстрый и недорогостоящий.
  • Ангельские глазки на Приору своими руками или любой иной автомобиль можно укомплектовать и согласно третьему варианту. Этот вариант отлично подойдет тем, кто хочет сэкономить на покупке и сделать наиболее дешевые, но качественные ангельские глазки.  Кстати, если все сделать правильно, то эффект от свечения будет хорошим.

Самодельные ангельские глазки в фары ВАЗ и иные модели авто

Для этого вам понадобится:

  • исходный материал, с которым вы дальше будете работать,
  • небольшие временные затраты.
Чтобы изготовить фары с ангельскими глазками своими руками, вам нужно выполнить несколько следующих шагов.

Шаг 1. Приобрести прозрачный стержень.

Шаг 2. Далее разогреть его. Разогревать нужно до тех пор, пока он не станет пластичным и мягким и сможет легко поддаваться деформации.  Разогрев можно производить при помощи строительного фена.

Шаг 3. Далее вам понадобятся плоскогубцы и банка или любая иная емкость округлой формы.

Шаг 4. Пока стержни пластичны их нужно аккуратно обогнуть вокруг, например, банки.  Начинать стоит от центра трубки и медленно переходить к краям. Не стоит забывать, что стрежни нельзя перегревать, ведь внутри полости могут появиться пузырьки.

Шаг 5. Вам стоит дождаться пока стержень застынет и его форма зафиксируется. Если вы хотите сделать диодные ангельские глазки своими руками, вам нужно сделать так, чтобы на кольцах было достаточно места для дальнейшего крепления диодов.

Шаг 6. На этом этапе вам нужно собрать светодиоды и резистор.

Шаг 7. Проводим изоляцию, а торцы на стрежнях нужно отшлифовать и сгладить поверхность.

Шаг 8. После этого на поверхности каждой трубки (кольца) вам нужно сделать специальные насечки. Их размеры должны быть одинаковыми, чтобы во время свечения не была заметна разница. Лучше всего использовать насечки в 2 — 2,5 мм.
Отпуск от концов может составить 1 – 1,5 см. Для того чтобы ваши насечки были ровными и не имели изъянов, вам стоит использовать пластиковый хомут. Также, для того чтобы видеть, как будут выглядеть в дальнейшем данные насечки, стоит на время подключить диоды.

Шаг 9. Когда вы будете делать насечки ближе к середине кольца, обратите внимание, что в этих местах свет может быть более тусклым. Чтобы сделать его равносильным по всей поверхности, лучше всего в середине кольца углубить насечки.  Допустимое углубление составляет 0,2 мм в конце и 0,5 мм в середине.

Шаг 10. Тут вам нужно начать спаивать вместе светодиоды. Если вас интересуют ангельские глазки на Калину своими руками или любую иную модель авто, можете использовать этот метод для монтажа оптики.  Спаивание нужно выполнять последовательно.

Шаг 11. Делаем отверстия на торцевой части кольца.  Длина должна составлять 5-7 мм, диаметр 5 мм.  В отверстия нужно установить светодиоды.

Шаг 12. Чтобы придать конструкции герметичности можно концы колец обрамить в фольгу. Также закрепление можно выполнить с помощью термоусадочной трубки. При этом лучше всего выбирать белый цвет, иначе трубка будет сильно выделяться на общем фоне и бросаться в глаза.

Шаг 13. Теперь можно аккуратно вынуть выходы диодов.

Шаг 14. Включаем готовые ангельские глазки.

Ангельские глазки установка своими руками

Для того чтобы установить самостоятельно готовую конструкцию вам нужно приобрести хороший герметик и с его помощью закрепить ангельские глазки в оптике. Если в вашей фаре нет специальных креплений, к которым можно герметично присоединить светящиеся кольца, используйте возможность установки дополнительных креплений.

Ангельские глазки своими руками

Автор admin На чтение 3 мин. Просмотров 189

Можно по-разному относиться к тюнингу, кому-то он не нужен ни при каких условиях, а кто-то без него жить не может, обязательно надо что-нибудь на автомобиль повесить или приклеить. Но в одном можно согласиться с любителями отделывать свой автомобиль – чем он заметней на дороге, тем меньше вероятность ДТП. И немаловажное значение в этом процессе играет тюнинг оптики. Благодаря его доступности, например, сделать те же самые ангельские глазки своими руками может каждый.

Несколько общих замечаний

Как выглядит один из возможных вариантов подобного тюнинга, показано на фото

Насколько необходимо такое изменение внешнего вида – дело сугубо индивидуальное. Оно вполне безобидно, даже скорее положительно сказывается на безопасности, автомобиль становится более заметным, а также пользуется большой популярностью. И хотя сделать ангельские глазки своими руками можно достаточно просто, но как они будут гармонировать с общим видом автомобиля? Не получится ли так, что они будут вызывать только усмешку сторонних людей?

Согласно сложившейся практике своими руками обычно изготавливают ангельские глазки, используя:

  • светодиодные кольца или ленту;
  • световод.

Изготовление ангельских глаз с применением светодиодного кольца

В этом случае подсветка будет отличаться некоторой дискретностью, как показано на фото.

Для изготовления своими руками ангельских глазок подобным образом, необходимо приобрести светодиодное кольцо, на которое будут распаяны smd светодиоды, или светодиодную ленту. Все операции по применению ленты приведены на видео

а светодиодов smd – на видео

При выборе светодиодного кольца, лучше всего использовать вариант с установленными светодиодами. В противном случае вам придется их паять, а более-менее хорошо их можно запаять с использованием специального оборудования.

После изготовления самого светящегося элемента требуется его установка в блок фар. Процедура это достаточно ответственная и требует тщательного выполнения, не стоит забывать, что потом придется фару собирать и ставить на машину. Установка ангельских глазок, выполненных на основе светодиодного кольца, приведена на видео

Изготовление ангельских глаз с применением световода

Подсветка в этом случае получается сплошная, как показано на фото.

В данном случае используется несколько другая технология. Источником света также выступают светодиоды, причем они могут быть разного цвета. Однако свет от них попадает в световоды, в торцах которых и стоят излучатели. Эти световоды представляют собой цилиндрические стержни, выгнутые в форме круга под размер фары.

При таком варианте изготовления, основным является изготовление световода. Он представляет собой круглый стержень из оргстекла, и как правило, найти его достаточно трудно. Но зато можно изготовить своими руками. Для этого подбирается подходящий по толщине обычный лист оргстекла, из него вырезается квадратный стержень, примерно 1х1 см. Он обрабатывается напильником, шкуркой для придания ему круглой формы.

Затем шлифуется мелкой шкуркой (нулевкой) и полируется пастой ГОИ или автомобильной полиролью. В итоге будет получен прозрачный круглый стержень, который и послужит световодом.

Его нагревают, и используя подходящую оправку, сгибают по форме будущего места установки. Отрезают необходимую длину, в торце сверлят глухие отверстия, чтобы в них поместились два светодиода. Далее их соединяют с соблюдением полярности межу собой, припаивают балластный резистор и проверяют качество свечения. Весь процесс, как своими руками сделать ангельские глазки в соответствии с этой технологией, приведен на видео

А что же лучше?

Чтобы выбрать какой из вариантов ангельских глазок вам больше по душе, можно просмотреть следующее видео

Установка на автомобиль такого элемента, как ангельские глазки, является довольно распространенной формой тюнинга. По крайне мере, он доступен и может быть выполнен своими руками. Подобные светящиеся элементы зачастую используются как ДХО, обозначая положение автомобиля на дороге.

Мне нравится2Не нравится
Что еще стоит почитать

Полное руководство по созданию глаз ангела своими руками (LED + CCFL): Tiburon

Я проделал это 3 раза, и хотя я думаю, что большинство из вас знает, как это сделать, вот шаг за шагом, как это сделать. сделать это самостоятельно, не платя Diode Dynamics или какой-либо другой компании 100 долларов за предмет стоимостью 2 доллара.

Материалы:

  • Пистолет для горячего клея: вы можете использовать суперклей, но он не будет выглядеть таким чистым, и вам, вероятно, придется переделывать их.

  • Силикон: герметик для защиты от атмосферных воздействий.

  • Отвертки: как Phillips, так и плоские, одна для помощи при открытии корпуса, а другая для разборки внутреннего корпуса.

  • LED или CCFL кольца: их можно найти на eBay по очень низкой цене. Если вам нужны более яркие ореолы и более простая установка, выбирайте светодиоды. Если вам нужны более реалистичные легкие и более тонкие кольца, выбирайте CCFL. Если вы все же решите использовать CCFLS, вам также понадобятся силовые инверторы. НЕ ПОДКЛЮЧАЙТЕ CCFLS НАПРЯМУЮ К АККУМУЛЯТОРНОЙ БАТАРЕИ, ИЛИ ВЫ ИХ СРАБИТЕ.

  • Кольцевая крышка: эти крышки рассеивают свет, излучаемый отдельными светодиодами, и делают его похожим на один однородный источник света. Они также необходимы вместе с CCFL, чтобы защитить их, удерживать на месте и скрыть провода.

  • Клеммы для сращивания кабелей: вы можете сращивать кабели вручную, но я считаю, что их набор в вашем местном магазине автозапчастей значительно упростит задачу и сделает вашу установку более надежной.

Таблица размеров для тибуронов:

* Внутренний диаметр не имеет значения, поскольку детали созданы друг для друга, но поскольку у меня была информация, я полагаю, что включу ее здесь.

  • 2003/2005 + 2005/2006 (2-е поколение + FL):

    Дальний свет = 100 мм внешний диаметр

    Ближний свет = 90 мм внешний диаметр

  • 96-99 Первое поколение: (пожалуйста, не делайте этого it)

    Дальний свет = внешний диаметр 70 мм

    Ближний свет = внешний диаметр 70 мм

  • 200/2001 Первое поколение FL: (пожалуйста, не делайте этого)

    Дальний свет = 110 мм внешний диаметр

    Ближний свет = Внешний диаметр 80 мм

Где их взять:

(Это мое личное предложение.Вы можете купить их у SFR, DD или у кого угодно, но я считаю, что это дешевле, и продукт точно такой же. Доставка запчастей из Китая занимает 3 недели)

Пошагово: 0) Проверьте кольца, чтобы убедиться, что они работают, прежде чем мы начнем (помните, что вы НИКОГДА не можете подключать кольца CCFL непосредственно к батарее)

  1. Снимите фары (на 03-06 не нужно снимать пластиковую крышку решетки радиатора, можно обойтись загибом створок, за которыми лежит «спрятанный» винт.7/08 нам не нужно этого делать, чтобы снимать фары)

  2. Поместите алюминиевую бумажную прокладку в кухонную духовку и разогрейте ее до 350 градусов. Пока духовка разогревается, переходите к следующему шагу.

  3. Снимите задние крышки и лампы с корпуса фары. НЕ ПРИКАСАЙТЕСЬ к скрытым лампочкам голыми руками (рекомендуется использовать латексные перчатки). Храните их в надежном месте на потом. Если ваши фары окрашены, вы можете слегка смочить окрашенный горшок водой (это помогает при растрескивании), также вы можете использовать более низкую температуру, хотя, скорее всего, вам все равно придется перекрашивать.

  4. Поместите обе фары в духовку и дайте им постоять 10 минут (не волнуйтесь, все в порядке, плюс, если вы их расплавите, я могу купить вам новые за 150 долларов за пару + доставка)

  5. Использование две тряпки, чтобы защитить руки от горячего пластика, встать на колени и использовать пол (положить третью тряпку на пол, чтобы не поцарапать дерьмо), чтобы открыть налобный фонарь. Начните с тонкого угла и продолжайте постепенно. Прозрачная часть отделена от черной.Здесь вам пригодится плоская отвертка. Используйте ее, чтобы открыть защелки, удерживающие фару вместе, не беспокойтесь о черном клее, но постарайтесь не повредить сам пластиковый корпус. Если это окажется слишком твердым, поставьте их в духовку еще на пару минут. ПОСМОТРЕТЬ УБИЙСТВО: Пожалуйста, попросите кого-нибудь помочь вам, если у вас СДВГ. Я чуть не сжег свой гребаный дом, потому что у меня уровень внимания отсталой белки.

  6. Теперь, когда вы отделили корпус (черная часть) от экрана (прозрачная часть), вы можете использовать отвертку Phillips, чтобы открутить 2 болта, удерживающих узел вместе.

  7. Если вы хотите покрасить крышку корпуса (пластиковую часть, закрывающую крепление проектора), самое время это сделать.

  8. Просверлите два крошечных отверстия в задней части крышки корпуса (если вы запутались, посмотрите рисунки в конце), вы пропустите через них электрические провода (я просверлил только одно, потому что я ленив, как следует из моего имени пользователя) * На этом этапе рекомендуется проверить кольца. Отстойно обнаруживать, что они не работают после того, как вы их уже приклеили 🙁

  9. Установите CCFL или светодиодное кольцо внутри крышки и пропустите кабель через отверстие, которое вы только что просверлили.

  10. Используя пистолет для горячего клея, нанесите шарик клея размером с горошину на верхнюю, нижнюю правую и левую стороны края, где вы будете устанавливать кольцо. (Вы можете использовать более 4 гранул пистолета, но будьте осторожны, он быстро остывает) будьте осторожны, не наносите слишком много клея, иначе очистка будет беспорядочной. Установите кольцо и крышку в желаемое положение и удерживайте на месте в течение 60 секунд (или пока клей не сделает свое дело)

  11. Снова соберите узел

  12. Бросьте весь корпус обратно в духовку на 3- 5 минут, чтобы черный клей снова стал мягким.(Будьте осторожны, чтобы не обжечь кабели, которые к этому моменту должны торчать из сборки)

  13. Нанесите черный силикон на край корпуса, где находится черный клей. Не переусердствуйте, достаточно немного, чтобы запечатать их.

  14. Возвращайтесь к машине,

  15. Если у вас есть светодиоды, вы можете использовать соединительные клеммы для подключения двух кабелей, которые теперь торчат из задней части корпуса фары, собранные на боковой маркер, поскольку они являются прямым источником 12 В или, если хотите, можете подключить их к переключателю.

15-B) Если у вас есть кольца CCFL, кабель заканчивается вилкой, которую вы будете подключать к инвертору. Оставлять инвертор внутри корпуса — плохая идея, вы должны установить их на шасси, и вы можете использовать клемму для сращивания, чтобы подключить положительный и отрицательный от каждого инвертора к боковому маркеру, или если вы хотите получить необычный переключатель и источник питания. источник.

16) Мойте машину, ездите ночью и наслаждайтесь новым видом.

Не стесняйтесь задавать любые вопросы, под конец я поленился, потому что это НАМНОГО дольше, чем я думал.

Фотографии: http://imgur.com/a/Y4VRl

Лучшая цена diy angel eyes — отличные предложения на diy angel eyes от глобальных продавцов diy angel eyes

Отличные новости !!! Вы находитесь в нужном месте для глаз ангела своими руками. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эти лучшие глаза ангела своими руками станут одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть свои ангельские глазки на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не знаете, как сделать глазки ангела своими руками и думаете о выборе аналогичного товара, AliExpress — отличное место, чтобы сравнить цены и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести diy angel eyes по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

E46 LED Angel Eyes — Angel Eye Guy

Стандартные ангельские глазки используют светодиод SMD 3528, который позволяет светодиодам быть ближе друг к другу, создавая непрерывное кольцо, по сравнению с другими ангельскими глазками, которые используют меньше светодиодов, создавая промежутки между источниками света.Светодиодные глаза ангела также прослужат дольше и ярче, чем глаза ангела CCFL, а светодиоды не будут иметь проблем с холодной погодой, таких как CCFL Angel Eyes.

В Opaque Angel Eyes используется тот же светодиод SMD 3528, что и в Standard Angel Eye, за исключением того, что вместо прозрачной крышки он имеет белую крышку. Белая крышка придает глазам ангела более сияющий вид и более чистый вид сплошных линий. Из-за белого покрытия светодиодов световой поток немного снижен по сравнению со стандартными ангельскими глазками с прозрачным покрытием.

Стандартные и непрозрачные 120 LED Angel Eyes используют светодиоды SMD 3014, которые меньше по размеру, но расположены намного ближе друг к другу, что означает меньшие зазоры между светодиодами. Глаз ангела 3528 будет иметь 60 светодиодов в зависимости от размера кольца, где у них будет 120 светодиодов. 120 светодиодов доступны только в белом цвете.

В Crystal Angel Eyes и DTM Crystal Angel Eyes также используются светодиоды SMG 3528, но они имеют более толстое акриловое покрытие, придающее им современный вид.Поскольку они намного толще, чем ваш традиционный ангельский глаз, возможно, потребуется обрезать часть черной внутренней отделки фары, чтобы очистить глаза ангела. Эти ангельские глазки также немного тяжелее, поэтому для их надежной установки может потребоваться дополнительная монтажная лента или проволочный метод

Бело-янтарное переключение — метод сигнала поворота: Используется, если вы хотите, чтобы глаза ангела были белыми и мигали желтым при подаче сигналов. Глаза ангела снова станут белыми, как только вы перестанете сигнализировать.Этот набор также можно использовать, если вы хотите использовать только янтарь. В комплект входят дополнительные отводы для проводов и проводов для установки. Пожалуйста, обратитесь к разделу «Сделай сам» для установки.

Обратное переключение белого / желтого цвета — метод переключения: Используется, если вы хотите иметь возможность переключаться между белым и желтым с помощью переключателя, но не будет мигать при подаче сигнала. В комплект будет входить выключатель и полный комплект ремня безопасности. Пожалуйста, обратитесь к разделу «Сделай сам» для установки.

2004-2006 Купе с подтяжкой лица без M3: Линза фары плотно прилегает к фаре, и фары необходимо нагреть, чтобы освободить линзу.Это можно сделать с помощью теплового пистолета или «запечь» фару. Пожалуйста, будьте осторожны и пытайтесь на свой страх и риск. Следуйте инструкциям по подключению, приведенным в разделе «Сделай сам».

В комплект

входят:
(4) кольца для глаз ангела
Жгут проводов, который включает функцию плавного появления / исчезновения с помощью клавиши.
8 зажимов типа Angel Eyes
Двусторонняя лента и отводы

Гарантия: На все модели Angel Eyes предоставляется 1-летняя гарантия от дефектов. Гарантия не распространяется на повреждения, возникшие во время установки.По вопросам гарантии обращайтесь к Джои по электронной почте [email protected]

Сделай сам (Сделай сам) — Парень с ангельским глазом

перейти к содержанию Поиск Корзина (0) Проверить

Меню
  • Дом
  • E46 3 серии
  • E9x M3s, до LCI E92 / E93
  • E82 / E88 1 серии
  • E90 LCI 3 серии Седан
  • E92 Pre LCI 3 серии купе
  • E60 LCI 5 серии
  • E39 5 серии
  • E60 Pre LCI 5 серии
  • E63 / 64 6 серии
  • Комплекты для модернизации проекторов + Комплекты для модернизации проекторов —
    • Комплекты для модернизации проекторов
  • Сделай сам (Сделай сам Руководство) + Сделай сам (Сделай сам Руководство) —
    • E46 LED Белый глаз ангела DIY
    • E46 Светодиод, белый / янтарный, с обратным переключением, ангельские глазки, сигнал поворота
    • E46 Светодиод, белый / янтарный, переключение «ангельские глазки», метод переключения
    • E9x Ангельский глаз DIY
  • Части Глаза Ангела + Части Глаза Ангела —
    • Кольца для глаз ангела
    • Драйверы Switchback
    • Жгут проводов
    • Монтажные зажимы в виде ангельских глазков


    Дом › Сделай сам (Сделай сам Руководство)

    Ссылки

    • Поиск
    • E46 Глаза ангела
    • Комплекты для модернизации проектора

    Авторские права © 2021, Angel Eye Guy.Работает на Shopify

    Angel Eyes Cologne Roll-on Perfume Oil Домашнее парфюмерное масло 10 мл

    ♠ Описание ♠

    Осторожно! Соблазнительная смесь испорченной розы и дикой герани в одеколоне Angel eyes с притягательными, собственническими нотами бергамота и золотой амбры может раскрыть в нем дьявола! Аромат такой сексуальный, что он непременно очарует вас.Сделает идеальный подарок этому особенному мужчине в вашей жизни.

    Blue Lotus Artisan Roll — On Парфюмерные масла — это концентрированный аромат, смешанный с маслом косточек абрикоса. Они наносятся гладко и очень легки на кожу; вы почти не замечаете, что это там! Они быстро впитываются в кожу, не оставляя жирных следов и не оставляя пятен. Поскольку их накатывают, а не распыляют, запах остается на вашем теле дольше, чем спреи на спиртовой основе, которые быстро испаряются.

    Примечание. Если вы чувствуете запах не так, как хотите, перед тем, как связаться с нами, мы рекомендуем сначала перевернуть флакон несколько раз.Это поможет смешать аромат и масло.

    Сделайте идеальный подарок или оставьте все при себе.

    Кельн не содержит пропиленгликоль, сульфаты, парабены, SLS, лаурил натрия, фталаты и полиэтиленгликоль.

    ♦ Размер ♦

    Духи 7 x 2 см (2,76 x 0,70 дюйма) весят минимум 0,30 унции (8,5 грамма).

    ♣ Ингредиенты ♣

    Prunus Armeniaca (Абрикос) Масло ядра, ароматизатор (без фталатов)

    ♛Отзывы клиентов
    — оба аромата, которые я заказал (Angel Eyes и Black Tie), пахли невероятно.В частности, «Ангельские глазки» — новый фаворит. это продвижение 2 по 8 долларов — невероятная сделка, я определенно куплю в этом магазине снова.

    ♥ Другая информация ♥

    Если вы хотите просмотреть больше наших продуктов, нажмите следующую ссылку и перейдите на нашу домашнюю страницу: https://www.etsy.com/shop/BlueLotusArtisanSoap?ele=shop_open

    ◘Этот список на один 10 мл шарикового одеколона.

    Оцените это описание

    Считаете ли вы приведенное выше описание полезным? Сообщите Etsy.

    Да, это полезно Нет, это бесполезно Набор

    Spectrum Angel Eyes Kit

    Обычная цена 399,95 долл. США / ПАРА Цена продажи 299,95 долл. США / ПАРА Сэкономьте 100 долларов.00 / ПАРА

    или совершите 4 беспроцентных платежа на сумму 74,99 австралийских долларов раз в две недели с Подробнее


    Заголовок по умолчанию — 299,95 австралийских долларов

    -130 в наличии

    [{«id»: 16322599780386, «title»: «Название по умолчанию», «option1»: «Название по умолчанию», «option2»: null, «option3»: null, «sku»: «», «requires_shipping»: true , «taxable»: false, «Feature_image»: null, «available»: true, «name»: «Spectrum Angel Eyes Kit», «public_title»: null, «options»: [«Название по умолчанию»], «price» : 29995, «вес»: 400, «compare_at_price»: 39995, «inventory_quantity»: — 130, «inventory_management»: null, «inventory_policy»: «deny», «barcode»: «», «requires_selling_plan»: false, » sales_plan_allocations «: []}]

    Новинка! Характеристики V3 Spectrum Angel Eye
    — Рассеивающая крышка без пробелов в освещении Сплошное световое кольцо на 360 градусов.
    — Управляется как дистанционное управление, так и приложение Bluetooth.
    — Меньше проводки, нет балластных коробок.
    — Более точный белый цвет и цвета.

    В комплект «Сделай сам» входит ..

    — 2 ангельских глазка ближнего света
    — 2 ангельских глазка дальнего света
    — Блок Bluetooth / дистанционного управления
    — Беспроводной пульт дистанционного управления Радиочастота 20 м
    — Plug & play Жгут проводов (фары в комплект не входят)

    Размеры указаны за пределами диаметра

    Обратите внимание: Spectrum Angel Eyes не несет ответственности за любые повреждения, вызванные установкой DIY Kit в ваши собственные фары.

    Facelift Coupe Ангельские глазки | BMW E46 3 серии DIY

    Сделай сам ЛеонтийЖП для подтяжки лица ангельские глазки

    Я не являюсь профессиональным установщиком и не несу ответственности за какие-либо ошибки при установке. Я просто излагаю инструкцию, которой я следовал при установке CCFL Angel Eyes. Во всем, что вы делаете неправильно, вы сами виноваты. Я никогда раньше не делал ничего подобного, но все же смог сделать это самостоятельно.Так что делайте это на свой страх и риск! Некоторые из этих шагов могут звучать так же, как те, которые перечислены в использованных мною источниках, которые, кстати, очень полезны.
    УБЕДИТЕСЬ, ЧТО ПРОВЕРЯЕТ ГЛАЗА ANGEL ПЕРЕД ПЕРЕХОДОМ ВСЕ ПРОБЛЕМЫ, СВЯЗАННЫЕ С УСТАНОВКОЙ. УБЕДИТЕСЬ, ЧТО ОНИ РАБОТАЮТ!

    Я бы рекомендовал начать с проводки, чтобы убедиться, что у вас есть правильные соединения и что ангельские глазки находятся в рабочем состоянии.

    Я следовал инструкциям FastM, которые можно найти на форуме DIY e46fanatics.http://www.fastm.com/m3/angeleyes.html

    Начните со снятия фары.
    • Снимите облицовку под фарой.
    • Удалите 4 винта, 2 сверху и 2 снизу, видно между фарой и бампером. (Я использовал 8-миллиметровый драйвер)
    • Отсоедините все разъемы фары, должно быть 5.
    • Выньте фару, немного поверните ее и получите правильный угол. (Моя левая вышла намного легче, чем правая, не знаю почему.)
    • Вы также можете использовать инструкции Sillieidiot по снятию фары.http://www.socale46.com/forum/viewtopic.php?p=1541#1541

    Разборка фары.
    • Необходим динамометрический ключ / отвертка
    • Снимите разъемы в нижней части фары, 2 серебряных блока с разъемами, по 3 винта.
    • Снимите, 2 резиновые трубки с каждой стороны фары
    • Снимите резиновую накладку на боковой стороне фары
    • Снимите лампу указателя поворота
    • Удалите 2 винта на задней стороне
    ПОМНИТЕ, Куда ВСЕ НУЖНО СДЕЛАТЬ ПОТОМУ ЧТО ВАМ НУЖНО СОВЕРШИТЬ ВСЕ ВМЕСТЕ

    Нагревание и разборка фары (Следуйте инструкциям http: // www.jlevisw.com/Bake.pdf)
    • Разогрейте духовку: 250 футов F
    • Убедитесь, что у вас есть: отвертка с плоской головкой, рукавицы и теплозащитные перчатки.
    • Поместите фару на алюминиевый лист
    • Установите таймер на 15 минут
    • Поместите фару в духовку
    • Наблюдайте за прогрессом, убедитесь, что фара не начинает плавиться по какой-то причине, 250 ′ недостаточно горячее растопить фару, и ничего не сделал с моей.
    • Как только таймер истечет, снимите фару с рукавицами или чем-нибудь еще, чтобы защитить себя от жары, БУДЕТ ГОРЯЧЕЙ !!
    • Начните шевелить отверткой между прозрачной и черной частями фары.Обязательно отсоедините зажимы между деталями. БУДЬТЕ ОСТОРОЖНЫ, ЧТОБЫ НЕ СЛОМАТЬ ИХ!
    • Вытяните линзу фары из основания.
    • Вам нужно будет открутить пару винтов, чтобы разобрать внутренние части фары.

    Установка ангельских глазков • После того, как фара разделена, поместите ангельские глазки в желаемое место и убедитесь, что вы используете двустороннюю фиксацию, чтобы закрепить их на месте.
    • Проведите провод назад.Как только фара была собрана обратно, я прогнал свою через колпачок ксеноновой фары.

    Собираем все вместе
    • Собираем внутреннюю часть задней части фары.
    • Соберите фару вместе. В основном отмените все, что вам нужно было сделать, чтобы разобрать его.

    Решил заодно покурить углы.


    • НИЧЕГО НЕ ВИНТИРУЙТЕ НАЗАД.
    • Когда все будет собрано вместе, снова поместите фару в духовку, как вы это делали в первый раз.Это позволит клею снова нагреться, и вы сможете убедиться, что фара снова склеена. После вынимания фары БУДЕТ ГОРЯЧЕЙ !!! Убедитесь, что все вставлено на место, и убедитесь, что зажимы находятся в нужном положении. Убедитесь, что ничего не сломали.
    • После того, как фара будет собрана в одно целое, вы можете безопасно прикрутить все на место и снова надеть резинки.
    • Теперь вы можете установить фару на место и проверить ее.

    Полная настройка Фотографии


    Источники:
    1.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
