Виды тормозной системы: Тормозная система автомобиля: виды и устройство

Тормозная система автомобиля – назначение, виды, устройство, принцип работы

Тормозная система предназначена для управляемого изменения скорости автомобиля, его остановки, а также удержания на месте длительное время за счет использования тормозной силы между колесом и дорогой. Тормозная сила может создаваться колесным тормозным механизмом, двигателем автомобиля (т.н. торможение двигателем), гидравлическим или электрическим тормозом-замедлителем в трансмиссии.

Для реализации указанных функций на автомобиле устанавливаются следующие виды тормозных систем: рабочая, запасная и стояночная.

Рабочая тормозная система обеспечивает управляемое уменьшение скорости и остановку автомобиля.

Запасная тормозная система используется при отказе и неисправности рабочей системы. Она выполняет аналогичные функции, что и рабочая система. Запасная тормозная система может быть реализована в виде специальной автономной системы или части рабочей тормозной системы (один из контуров тормозного привода).

Стояночная тормозная система предназначена для удержания автомобиля на месте длительное время.

Тормозная система является важнейшим средством обеспечения активной безопасности автомобиля. На легковых и ряде грузовых автомобилей применяются различные устройства и системы, повышающие эффективность тормозной системы и устойчивость при торможении: усилитель тормозов, антиблокировочная система, усилитель экстренного торможения и др.

Устройство тормозной системы

Тормозная система объединяет тормозной механизм и тормозной привод.

Тормозной механизм предназначен для создания тормозного момента, необходимого для замедления и остановки автомобиля. На автомобилях устанавливаются фрикционные тормозные механизмы, работа которых основана на использовании сил трения. Тормозные механизмы рабочей системы устанавливаются непосредственно в колесе. Тормозной механизм стояночной системы может располагаться за коробкой передач или раздаточной коробкой.

В зависмости от конструкции фрикционной части различают барабанные и дисковые тормозные механизмы.

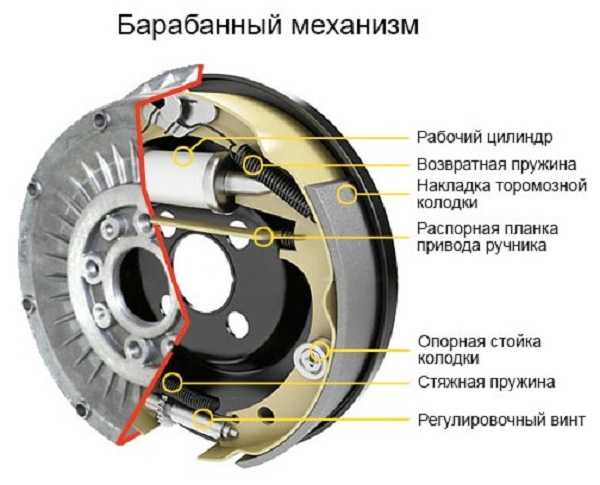

Тормозной механизм состоит из вращающейся и неподвижной частей. В качестве вращающейся части барабанного механизма используется тормозной барабан, неподвижной части – тормозные колодки или ленты.

Вращающаяся часть дискового механизма представлена тормозным диском, неподвижная – тормозными колодками. На передней и задней оси современных легковых автомобилей устанавливаются, как правило, дисковые тормозные механизмы.

Дисковый тормозной механизм состоит из вращающегося тормозного диска, двух неподвижнах колодок, установленных внутри суппорта с обеих сторон.

Суппорт закреплен на кронштейне. В пазах суппорта установлены рабочие цилиндры, которые при торможении прижимают тормозные колодки к диску.

Тормозной диск при томожении сильно нагреваются. Охлаждение тормозного диска осуществляется потоком воздуха. Для лучшего отвода тепла на поверхности диска выполняются отверстия. Такой диск называется вентилируемым. Для повышения эффективности торможения и обеспечения стойкости к перегреву на спортивных автомобилях применяются керамические тормозные диски.

Тормозные колодки прижимаются к суппорту пружинными элементами. К колодкам прикреплены фрикционные накладки. На современных автомобилях тормозные колодки оснащаются датчиком износа.

Тормозной привод обеспечивает управление тормозными механизмами. В тормозных системах автомобилей применяются следующие типы тормозных приводов: механический, гидравлический, пневматический, электрический и комбинированный.

Механический привод используется в стояночной тормозной системе. Механический привод представляет собой систему тяг, рычагов и тросов, соединяющую рычаг стояночного тормоза с тормозными механизмами задних колес. Он включает рычаг привода, тросы с регулируемыми наконечниками, уравнитель тросов и рычаги привода колодок.

На некоторых моделях автомобилей стояночная система приводится в действие от ножной педали, т.н. стояночный тормоз с ножным приводом. В последнее время в стояночной системе широко используется электропривод, а само устройство называется электромеханический стояночный тормоз.

Гидравлический привод является основным типом привода в рабочей тормозной системе. Конструкция гидравлического привода включает тормозную педаль, усилитель тормозов, главный тормозной цилиндр, колесные цилиндры, соединительные шланги и трубопроводы.

Тормозная педаль передает усилие от ноги водителя на главный тормозной цилиндр. Усилитель тормозов создает дополнительное усилие, передоваемое от педали тормоза. Наибольшее применение на автомобилях нашел вакуумный усилитель тормозов.

Главный тормозной цилиндр создает давление тормозной жидкости и нагнетает ее к тормозным цилиндрам. На современных автомобилях применяется сдвоенный (тандемный) главный тормозной цилиндр, который создает давление для двух контуров.

Над главным цилиндром находится расширительный бачок, предназначенный для пополнения тормозной жидкости в случае небольших потерь.

Колесный цилиндр обеспечивает срабатывание тормозного механизма, т.е. прижатие тормозных колодок к тормозному диску (барабану).

Для реализации тормозных функций работа элементов гидропривода организована по независимым контурам. При выходе из строя одного контура, его функции выполняет другой контур. Рабочие контура могут дублировать друг-друга, выполнять часть функций друг-друга или выполнять только свои функции (осуществлять работу определенных тормозных механизмов). Наиболее востребованной является схема, в которой два контура функционируют диагонально.

На современных автомобилях в состав гидравлического тормозного привода включены различные электронные системы: антиблокировочная система тормозов, усилитель экстренного торможения, система распределения тормозных усилий, электронная блокировка дифференциала.

Пневматический привод используется в тормозной системе грузовых автомобилей. Комбинированный тормозной привод представляет собой комбинацию нескольких типов привода. Например, электропневматический привод.

Принцип работы тормозной системы

Принцип работы тормозной системы рассмотрен на примере гидравлической рабочей системы.

При нажатии на педаль тормоза нагрузка передается к усилителю, который создает дополнительное усилие на главном тормозном цилиндре. Поршень главного тормозного цилиндра нагнетает жидкость через трубопроводы к колесным цилиндрам. При этом увеличивается давление жидкости в тормозном приводе. Поршни колесных цилиндров перемещают тормозные колодки к дискам (барабанам).

При дальнейшем нажатии на педаль увеличивается давление жидкости и происходит срабатывание тормозных механизмов, которое приводит к замедлению вращения колес и поялению тормозных сил в точке контакта шин с дорогой. Чем больше приложена сила к тормозной педали, тем быстрее и эффективнее осуществляется торможение колес. Давление жидкости при торможении может достигать 10-15 МПа.

При окончании торможения (отпускании тормозной педали), педаль под воздействием возвратной пружины перемещается в исходное положение. В исходное положение перемещается поршень главного тормозного цилиндра. Пружинные элементы отводят колодки от дисков (барабанов). Тормозная жидкость из колесных цилиндров по трубопроводам вытесняется в главный тормозной цилиндр. Давление в системе падает.

Эффективность тормозной системы значительно повышается за счет применения систем активной безопасности автомобиля.





Тормозная система. Виды тормозных систем

Тормозная система — это совокупность устройств, предназначенных для регулирования скорости движения, ее снижения до необходимого уровня или полной остановки машины.

Современные автомобили и колесные тракторы оборудуют рабочей, запасной, стояночной и вспомогательной автономными тормозными системами.

Рабочая тормозная система служит для снижения скорости движения с желаемой интенсивностью вплоть до полной остановки машины вне зависимости от ее скорости, нагрузки и уклона дорог, для которых она предназначена.

Запасная тормозная система предназначена для плавного снижения скорости движения или остановки машины в случае полного или частичного выхода из строя рабочей тормозной системы (например, в автомобиле КамАЗ-4310).

Эффективность рабочей и запасной тормозных систем машин оценивают по тормозному пути или установившемуся замедлению при начальной скорости торможения 40 км/ч на прямом и горизонтальном участках сухой дороги с твердым покрытием, обеспечивающих хорошее сцепление колес с дорогой.

Стояночная тормозная система служит для удержания неподвижной машины на горизонтальном участке пути или уклоне даже при отсутствии водителя. Эффективность стояночной тормозной системы должна обеспечивать удержание машины на уклоне такой крутизны, который она сможет преодолеть на низшей передаче.

Вспомогательная тормозная система

предназначена для поддержания постоянной скорости машины при движении ее на затяжных спусках горных дорог и регулирования ее самостоятельно или одновременно с рабочей тормозной системой с целью разгрузки тормозных механизмов последней. Эффективность вспомогательной тормозной системы должна обеспечивать без применения иных тормозных систем спуск машины со скоростью 30 км/ч по уклону 7 % протяженностью 6 км.

Каждая тормозная система состоит из тормозных механизмов (тормозов) и тормозного привода.

Торможение машины достигается работой сил трения в тормозном механизме, которая превращает кинетическую энергию движения машины в теплоту в зоне трения тормозных накладок с тормозным барабаном или диском.

В зависимости от типа привода различают тормозные системы с гидравлическим, пневматическим и пневмогидравлическим приводом.

Тормозные механизмы (тормоза) бывают дисковые и колодочные, а в зависимости от места установки — колесные и трансмиссионные (центральные). Колесные устанавливают непосредственно на ступице колеса, а трансмиссионные — на одном из валов трансмиссии.

На большегрузных автомобилях и мощных тракторах чаще всего применяют системы торможения с пневматическим приводом и колодочными тормозами.

Колодочный тормоз затормаживает шкив 9 двумя колодками 5 с фрикционными накладками, которые прижимаются к шкиву 9 изнутри разжимным кулачком 4. При этом верхние концы колодок 5 поворачиваются вокруг неподвижных шарниров (осей) 7. Если отпустить педаль 1, то стяжные пружины 8 растормозят шкив 9.

Дисковый тормоз трактора МТЗ-80 имеет диски 14 и 16 с фрикционными накладками, установленные на вращающемся валу 6 возможностью передвижения в осевом направлении. Между ними размещены два нажимных диска 12 и 15, соединенные серьгами 11 с тягой 10 и тормозной педалью 1. Между нажимными дисками в углублениях со скосами установлены разжимные шарики 13. При торможении шарики раздвигают нажимные диски, которые прижимают вращающиеся диски с фрикционными накладками к неподвижному картеру 17 и затормаживают вал 6.

Рисунок. Схемы колесных тормозов: а — колодочного; 6 — дискового; 1 — педаль; 2 — тяга; 3 — рычаг; 4 — разжимной кулачок; 5 — колодка; 6 — затормаживаемый вал: 7 — оси повороти колодок; 8 — стяжные пружины; 9 — тормозной шкив; 10 — тяга с регулировочной гайкой; 11 — серьга; 12, 75 — нажимные диски; 13 — шарик; 14, 16 — диски с фрикционными накладками; 17 — картер.

Posted in Тормозная системаTagged Тормозная система

11 типов тормозных систем в автомобиле [Изображение и PDF]

В этой статье вы узнаете, что такое тормозные системы ? и как они работают? поясняется тормозными деталями, конструкция , схема и типы тормозных систем .

Также вы можете скачать PDF-файл этой статьи в конце.

Тормозная система и типы

Ваш автомобиль был запущен, разогнан и бешено мчался по дороге. И теперь его нужно остановить, остановка транспортного средства так же необходима, как и его запуск. После того, как ваш автомобиль завелся, его нужно где-то остановить.

Для остановки автомобиля предусмотрены тормоза на колесах. Нажав на тормоз, вы можете легко остановить автомобиль, это так просто. Тормоза применяются на колесах, чтобы остановить транспортное средство.

Но знаете ли вы, как работает тормоз?

Перед применением тормозов ускорение прекращается, чтобы остановить подачу топлива, таким образом, двигатель развивает больше мощности для движения автомобиля, а затем включаются тормоза, что приводит к прекращению вращения колес, и, следовательно, транспортное средство останавливается.

Сцепление также выключается, что отключает двигатель от системы трансмиссии. Таким образом, когда автомобиль стоит, двигатель все еще работает на холостом ходу.

В этой статье вы узнаете, как работают тормоза в автомобиле и какие типы тормозных систем вы можете использовать.

Начнем с функции.

Читайте также: Полный список основных частей автомобильного колеса в сборе [PDF]

Функции тормозов

Тормоза выполняют две различные функции:

1. Для остановки или замедления автомобиля на максимально коротком расстоянии в экстренных случаях.
2. Управление транспортным средством, которое необходимо обслуживать при спуске с холма.

Первая функция требует тормозов, которые могут передавать большие тормозные моменты на тормозные барабаны, а вторая требует тормозов, которые могут рассеивать большое количество тепла без значительного повышения температуры.

Типы тормозных систем

Ниже приведены типов тормозных систем :

1. Тормоза и ручного тормоза
2. .
3. тормоза с автономным питанием
4. Тормозная система с усилителем

#1 Ножной и ручной тормоз

Ножной и ручной тормоз также известны как стояночный и аварийный тормоз.

В большинстве легковых автомобилей механический тормоз с ручным или ножным приводом используется для стояночного и аварийного торможения. Эти тормоза воздействуют либо на задние колеса, либо на трансмиссию или на карданный вал.

Рычаг тормоза крепится под панелью приборов слева от водителя. При включении тормоза рычаг фиксируется храповым механизмом.

Для отпускания тормозов используются разные методы. Некоторые ручные тормоза отпускаются, сжимая вместе рычаг уровня и рычаг управления, другие отпускаются, поворачивая рычаг и нажимая его вниз.

Ножная педаль освобождается специальными рычагами. В стояночных тормозах заднего типа трос или тяга соединяют стояночный или аварийный рычаг с идолообразным рычагом, который крепится к поперечине рамы.

Рычаг холостого хода движется вперед против действия возвратной пружины. Два троса, которые задействуют тормоз заднего колеса, также натягиваются при торможении.

Стояночные тормоза трансмиссии или карданного вала бывают трех типов:

1. Внешний удерживающий тормоз.
2. Внутренний вмещающий тип.
3. Тип диска.

Все эти типы тормозов предназначены для блокировки главного вала трансмиссии или карданного вала при включении механического тормоза. Поскольку задние колеса соединены с карданным валом через полуось, дифференциал и универсальный шарнир, заднее колесо не может вращаться, когда карданный вал заблокирован.

Внутренний распорный тормоз №2

Этот тип тормоза состоит из двух колодок S1 и S2. Наружная поверхность обуви покрыта фрикционным материалом. Каждый башмак на одном конце поворачивается вокруг неподвижной точки опоры O1, а на другом конце он контактирует с кулачком.

Ботинки удерживаются в закрытом положении с помощью пружины. Барабан содержит весь механизм защиты от пыли и влаги.

Когда кулачок вращается, башмаки S1 и S2 отталкиваются наружу от обода барабана. Трение между колодкой и барабаном создает тормозной момент и, следовательно, снижает скорость барабана. Такие тормоза обычно используются в легковых автомобилях и легких грузовиках.

#3 Внешний тормозной механизм

Внешние тормозные механизмы иногда используются на автомобилях для стояночного тормоза и кранов, а также для управления скоростью вала вспомогательного привода.

При работе тормозная лента (или колодки) внешнего рычага натягивается вокруг вращающегося барабана путем перемещения тормозного рычага. Тормозная лента изготовлена ​​из сравнительно тонкой гибкой стали, имеет форму, подходящую для барабана, с абразивной полосой на внутренней поверхности.

Эта гибкая лента не может выдержать высокого давления, необходимого для создания трения, необходимого для остановки транспортного средства с высокой нагрузкой или скоростью, но она хорошо работает в качестве стояночного тормоза или удерживающего тормоза.

№4 Механическая тормозная система

http://www.trailersauce.co.nz/equipment/trailer-brakes/

В автомобиле колесо прикреплено к вспомогательному колесу, называемому барабаном, и тормозные колодки контактируют с этим барабаном. В большинстве конструкций с каждым барабаном используются две колодки, чтобы сформировать полный тормозной механизм на каждом колесе. Тормозные колодки имеют на внешней поверхности тормозные накладки.

Каждая тормозная колодка соединена одним концом с помощью анкерного штифта, другой конец каким-либо образом приводится в действие, так что тормозная колодка расширяется и входит в контакт с барабаном тормозной накладки.

Когда тормоза не задействованы, тормозные колодки удерживаются на месте за счет снятия пружины. А еще в барабане есть целый механизм для защиты от пыли и влаги.

#5 Тормозная система с усилителем

Водителю не требуется никакого тормозного эффекта для включения тормоза с усилителем. Только клапан должен контролироваться. Система с механическим приводом Clayton Dewantre — одна из систем, в которых используются тормоза с механическим приводом.

В этой системе управление тормозами осуществляется с помощью тормозного крана, который управляется с помощью интегральной обработки или рычажного механизма от обычной педали тормоза. Давление воздуха в тормозной камере автомобиля регулируется движением узла впускного или выпускного клапана.

Движение узла контролируется движением педали. Относительная реакция на движение педали передается клапаном. Водитель контролирует степень торможения.

#6 Вакуумная тормозная система

В этой системе частичное разрежение, существующее во впускном коллекторе при работающем двигателе, обеспечивает мощность для приведения в действие тормозов. Усилие, обеспечиваемое сервосистемой, пропорционально приложенной мощности и обычно находится в соотношении 4:1. Вакуумный клапан используется для создания вакуумного соединения двигателя с вакуумным цилиндром.

Атмосферный клапан остается открытым, а вакуумный клапан остается закрытым, когда тормоза не задействованы. Когда педаль тормоза нажата, атмосферный клапан открывается, вакуумный клапан также открывает поршень, и двигатель выбрасывает воздух внутрь сервоцилиндра.

#7 Пневматический тормоз

https://www.sgi.sk.ca/air-brake/-/knowledge_base/air-brake/system-components

Пневматические тормоза обычно используются в тяжелых транспортных средствах, таких как автобусы и грузовики, которые требуют более сильное тормозное усилие, которое может быть приложено ногой водителя. Работая против гибких диафрагм в тормозной камере, пневматические тормоза приводятся в действие давлением сжатого воздуха, а не давлением ноги.

Мембраны соединены с тормозной тягой, которая соединяется с тормозными кулачками на колесных тормозах. Эти диафрагмы управляются клапанами, управляемыми вручную или ногой.

Тормозной кран управляет работой тормозов, направляя поток воздуха из резервуара на диафрагмы в тормозных камерах при включении тормозов и из тормозных камер в атмосферу при отпускании тормозов.

#8 Гидравлическая тормозная система

Гидравлические тормоза приводятся в действие давлением жидкости. Усилие педали передается на тормозную колодку с помощью замкнутой жидкости посредством силовой передачи. Усилие, прилагаемое к педали, умножается и передается на все тормозные колодки с помощью системы передачи усилия.

Эта система основана на принципе Паскаля, который гласит, что «заключенная жидкость передает давление без потерь одинаково во всех направлениях». По сути, он состоит из двух основных компонентов – главного цилиндра и рабочего цилиндра. Главный цилиндр соединен трубкой с колесным цилиндром на каждом из четырех колес.

Система заполняется жидкостью под небольшим давлением, когда тормоза не работают. Жидкость, известная как тормозная жидкость, представляет собой смесь глицерина и спирта или касторового масла, денатурированного спирта и некоторых добавок.

#9 Электрическая тормозная система

Электрические тормоза также используются для некоторых автомобилей, хотя они не очень популярны. Электрический тормоз Warner является одним из примеров такого тормоза. Эти типы тормозных систем имеют электромагнит внутри тормозного барабана.

https://www.ordertrailerparts.com/

Тормоз срабатывает, когда ток от аккумулятора используется для питания электромагнита, который активирует механизм, выдвигающий тормозную колодку относительно тормозного барабана, и, таким образом, тормоз включается. Интенсивность торможения регулируется реостатом, который приводится в действие водителем с помощью педали.

Электрические тормоза очень просты по конструкции, не требуют сложных рабочих тяг. Нужно взять только ток от аккумулятора к электромагниту. Кроме того, они намного быстрее, чем другие типы тормозов.

#10 Тормоза с автоматическим питанием

На приведенном ниже рисунке показана схема тормоза с автоматическим питанием. Колесные гидравлические тормоза барабанного типа снабжены функциями автоматического включения или сервопривода, в которых сила вращающегося барабана используется для увеличения тормозного давления. Когда автомобиль движется вперед, барабан начинает вращаться против часовой стрелки.

При включении тормозов первичная колодка имеет тенденцию двигаться в направлении вращения барабана из-за трения вращающегося барабана. Поскольку первичный башмак прикреплен к вторичному башмаку в нижнем положении, вторичный башмак прижимается к анкерному штифту, расположенному вверху. Это действие приводит к тому, что обе колодки плотно прилегают к барабану, и тормозное давление распределяется более равномерно.

#11 Тормоза с усилителем

Для включения тормозов в автомобилях с дисковыми тормозами, а также в случае тяжелых коммерческих автомобилей требуется большое тормозное усилие. Тормоза с усилителем используются, чтобы приравнять ограниченную силу водителя к большой тормозной силе.

Обычно весь вакуум во впускном коллекторе используется системой с усилителем. Поэтому они также известны как вакуумные тормоза. В этой системе при нажатии на педаль тормоза жидкость вытесняется из главного цилиндра в первичную камеру колесного цилиндра. Теперь промежуточный поршень, расположенный на конце главного цилиндра, также закрывает мембранный клапан в реакционной камере.

Это приводит к изоляции вакуума от воздушной стороны системы наддува. Золотник управления открывается для впуска воздуха атмосферного давления при перемещении промежуточного поршня дальше по его каналу.

Заключение

На этом все, спасибо за прочтение, Если у вас есть вопросы по поводу «

виды тормозной системы » вы можете задать их в комментариях. Если вам понравилась эта статья, пожалуйста, поделитесь ею с друзьями.

Подпишитесь на нашу рассылку, чтобы получать уведомления о наших новых сообщениях

Введите свой адрес электронной почты

Загрузить PDF-файл этой статьи

Загрузить сейчас

Читайте также:

• Разница между двигателем внутреннего и внешнего сгорания
• Что такое система подвески: типы, детали, работа и многое другое
• Свеча зажигания: типы, детали, принцип работы, требования и многое другое

Тормоза и типы тормозов.

-knowledge-swami.com Тормоза и типы тормозов.

Можете ли вы представить автомобиль или велосипед без тормозной системы? Без тормозной системы трудно управлять транспортным средством. Тормозная система является важнейшей системой безопасности автомобиля. В этом блоге вы узнаете о функциях автомобильной тормозной системы и типах тормозных систем.

Содержимое : Тормозная система Анимация про автомобиль, вышедший из-под контроля (отказ тормозов)

Этот блог посвящен автомобильной тормозной системе. Давайте разберемся с типами автомобильных тормозных систем.

Типы тормозной системы

1. Механическая тормозная система

2. Гидравлическая тормозная система

3. Пневматическая тормозная система

Механическая тормозная система

Механическая тормозная система, обычно используемая в мотоциклах и велосипедах. Механическая тормозная система подходит для легкового автомобиля. Механическая тормозная система неэффективна для контроля скорости автомобиля или тяжелого коммерческого транспорта. Он хорошо работает для управления одним колесом. Задействовать тормоз на нескольких колесах с помощью механической тормозной системы сложно.
Сейчас современные велосипеды оснащаются дисковым тормозом, работающим от гидравлической системы.

Барабанные тормоза работают от механической тормозной системы. механическая тормозная система работает с помощью рычага и тросов.

Механическая тормозная система работает от рычага и тросов. В механической тормозной системе тормозные механизмы подвергаются релаксации суставов, поэтому после каждых 400–500 километров люфт педали тормоза и регулировка тормозов необходимы.

Гидравлическая тормозная система

Гидравлические тормозные системы более эффективны для управления транспортными средствами по сравнению с механической тормозной системой. Гидравлическая тормозная система далее классифицируется как

Drum brake

Disk brake

Difference between drum brake and disc brake

Drum Brake	Disc Brake
Construction:  Consist of brake shoes and drum . Барабан является вращающимся элементом, а тормозные колодки неподвижны.	Конструкция: Тормозной суппорт в сборе, тормозная колодка и диск. Диск является вращающимся элементом, а тормозной суппорт (тормозная колодка) является неподвижным элементом.
Принцип работы : Тормоз приводится в действие, тормозные колодки расширяются и оказывают давление на внутреннюю окружность барабана, что останавливает барабан (колесо). Радиальная сила приложена к барабану.	Принцип работы:  При нажатии на педаль/рычаг тормоза (переднего дискового тормоза велосипеда) тормозная колодка срабатывает и перемещается в осевом направлении диска, оказывая давление (силу трения) на диск. Это действие снижает скорость вращения диска и включает тормоз.
Материал:   Тормозные колодки изготовлены из фрикционного материала, а барабан из чугуна. диск изготовлен из стали.
Минусы:  Громоздкий дизайн и более склонный к затуханию при торможении.	Плюсы: Компактный дизайн. Менее склонен к затуханию при торможении, так как возможен лучший отвод тепла. Лучшее управление по сравнению с барабанным тормозом.
Плюсы:  Дешевле по сравнению с дисковым тормозом. Барабанные тормоза могут управляться механической рычажной системой.	Минусы: Дорого по сравнению с барабанным тормозом. Не может управляться рычагом или тросом, требуется гидравлическая система.

Посмотрите интересное видео о двухдисковой системе (диск 360 мм). Конечно, это не настоящий дисковый тормоз, это одно из трендовых видео переделки велосипеда.

2 Дисковая система

Отличие барабанного тормоза в гидравлической системе от механической тормозной системы заключается в приведении в действие тормозных колодок. В гидравлической тормозной системе тормозные колодки приводятся в действие тормозным цилиндром.

Принцип работы гидравлической тормозной системы

Внимательно просмотрите следующую анимацию, чтобы понять принцип работы гидравлической тормозной системы.

Принцип работы дискового тормоза (Анимация )

Key components of a hydraulic system

Main Components	Sub-components
Master cylinder Assembly	Brake fluid reservoir, brake pedal, master cylinder, brake vacuum assist
Гидравлический трубопровод	Гидравлический трубопровод, шланг
Тормозной суппорт в сборе	Тормозной цилиндр, тормозная колодка (в барабанном тормозе), тормозная колодка (в дисковом тормозе).

Главный цилиндр в сборе состоит из бачка с тормозной жидкостью, педали тормоза, подпружиненного поршня. При нажатии на педаль тормоза поршень главного цилиндра толкается. Движение золотника/поршня главного тормозного цилиндра внутри главного тормозного цилиндра закрывает впускное отверстие для жидкости. Закрытие впускного отверстия резервуара для жидкости создает замкнутую систему в тормозном контуре. Тормозная жидкость внутри тормозной системы, толкаемая поршнем главного цилиндра, создает гидравлическую силу (поскольку жидкость не может быть сжата) во всей системе.

При отпускании педали тормоза шток поршня главного цилиндра выдвигается (поскольку шток поршня главного цилиндра механически соединен с рычагом педали тормоза). Пружина сжатия внутри главного цилиндра также обеспечивает герметичность системы между впускным и компенсационным портами.

Когда поршень главного цилиндра достигает нормального положения, впускное отверстие бачка с тормозной жидкостью открывается, что снижает давление внутри тормозной системы.
Поршень колесного цилиндра также достигает нормального положения, при котором сохраняется зазор между диском/барабаном и тормозной колодкой/колодкой.

Основные конструктивные параметры тормозной системы

1. Поршень тормозного суппорта прикладывает большее усилие, так как площадь поверхности поршня главного цилиндра меньше площади поршня тормозного суппорта.
2. Продольное перемещение поршня главного цилиндра больше, чем поршня тормозного суппорта.

По такому же принципу работает и гидравлический домкрат, маленький поршень поднимает весь автомобиль.

Гидравлический домкрат

Гидравлическая тормозная система – Функциональные требования

1. Герметичная конструкция – Надежная тормозная система.
2. Гидравлическая жидкость должна выдерживать высокие рабочие температуры внутри моторного отсека и хорошо работать при температуре окружающей среды ниже нуля градусов по Цельсию.
3. Тормозная система должна работать во влажных и сухих условиях.
4. Тормозная система должна быть разделена на рабочую тормозную систему. В случае отказа одного гидравлического контура вторичные контуры все равно должны работать.
5. Тепло, выделяемое из-за трения между тормозной колодкой/колодкой и диском/барабаном, должно предотвращать износ тормозов.

Пожалуйста, посмотрите следующее видео на YouTube о дизайне – FMEA тормозной системы.

Никогда не регулируйте ход педали тормоза. Все современные автомобили оснащены системой экстренного торможения.
Эту настройку необходимо выполнять у авторизованных поставщиков услуг.
Если вы чувствуете чрезмерный ход педали тормоза, это может быть связано с низким уровнем тормозной жидкости в тормозной системе.

Пневматический тормоз

Пневматический тормоз чаще всего используется в тяжелых коммерческих автомобилях. (грузовики и автобусы). Пневматический тормоз работает на сжатом воздухе, он также известен как пневматическая тормозная система. Пневматическая тормозная система состоит из следующих компонентов:

1. Воздушный фильтр
2. Воздушный компрессор (с приводом от коленчатого вала двигателя)
3. Осушитель воздуха и блок охлаждения
4. Предохранительный клапан и регулятор давления
5. Ресивер/резервуар для воздуха
6. Шланг и трубка
7. Тормозной привод (пневматический цилиндр)
8. Рычаги управления тормозными колодками
9. Индикатор давления и утечки воздуха в пневматической тормозной системе
10. Стояночная тормозная система

Пневматические тормоза наиболее подходят для многоосных транспортных средств и там, где тормозная система прицепа должна быть соединена с тележкой.
Пожалуйста, посмотрите следующую анимацию о функции тормозов для тяжелых грузовиков

Гидравлический тормоз Против. Воздушный тормоз

Гидравлическая тормозная система	Пневматическая тормозная система
Гидравлический тормоз больше подходит для легких транспортных средств.	Пневматические тормоза наиболее подходят для тяжелых транспортных средств, таких как автобусы/грузовики.
Гидравлическая тормозная система не подходит для тяжелых транспортных средств.	Применение пневматического тормоза на легковых автомобилях становится громоздким и сложным, поэтому оно не используется на легковых автомобилях.
Более низкая стоимость обслуживания по сравнению с пневматическим тормозом.	Более высокая стоимость обслуживания.
Меньшее количество компонентов системы по сравнению с пневматическим тормозом, следовательно, более низкая стоимость.	Сложная и дорогостоящая тормозная система, поскольку она включает в себя несколько компонентов, таких как воздушный компрессор, воздушный ресивер, фильтр, регуляторы давления.
Гидравлические тормоза просты в эксплуатации.	Работа с пневматическим тормозом требует специальных навыков. Перед транспортировкой оператор должен обеспечить надлежащий уровень воздуха в резервуаре.
Гидравлическая тормозная система выходит из строя, если в системе имеется небольшая утечка. Небольшая утечка приводит к полному сливу тормозной жидкости из системы.	Пневматическая тормозная система все еще может эксплуатироваться с утечкой, так как подача сжатого воздуха поддерживается постоянно.
Лучшая топливная экономичность, так как нет необходимости в жидкостном насосе для работы тормозной системы.	Коленчатый вал привода воздушного компрессора. Низкая топливная экономичность, так как воздушный компрессор должен работать вместе с двигателем для постоянной подачи сжатого воздуха в ресивер.

Гидравлический тормоз Против. Пневматическое торможение

Поиск и устранение неисправностей тормозной системы и советы по безопасности

Отказ главного цилиндра

1. Отказ уплотнения поршня главного цилиндра (из резины) – Резиновое уплотнение обеспечивает герметичность системы внутри гидравлической системы, выход из строя резинового уплотнения или его износ Наше резиновое уплотнение не сможет поддерживать замкнутый контур (положительное давление жидкости) в тормозном контуре. Это приводит к снижению эффективности торможения или полному отказу системы.
2. Примеси/загрязненная тормозная жидкость: Примеси/грязь внутри главного тормозного цилиндра серьезно повреждают уплотнение поршня главного тормозного цилиндра. Загрязненная тормозная жидкость вступает в реакцию с резиновыми деталями, что со временем сокращает срок службы уплотнений (резиновые уплотнители имеют срок годности).
3. Неправильный выбор тормозной жидкости: Использование неправильных типов тормозной жидкости в тормозной системе приводит к серьезному выходу из строя уплотнения главного тормозного цилиндра и системы ABS (антиблокировочной тормозной системы). Используйте только рекомендованную тормозную жидкость. Например. Если в руководстве по эксплуатации Chevy Cruze указана тормозная жидкость DOT 3 и DOT 4, используйте только рекомендованную фирменную тормозную жидкость.

Что такое затухание тормозов?

Это явление снижения мощности торможения или временного выхода из строя тормозной системы из-за повышения температуры тормозных колодок/тормозных колодок в условиях высокой скорости или высокой нагрузки. По сравнению с дисковым тормозом барабанный тормоз более чувствителен к затуханию тормоза.

Отвод тепла в дисковом тормозе происходит быстрее, поскольку поток воздуха направлен к суппорту диска, а диск оснащен внутренними лопастями или отверстиями для отвода тепла. Однако выход из строя рабочего цилиндра (проблема с залипанием тормозных колодок) может вызвать проблемы с исчезновением тормозов и в дисковой тормозной системе.

Пожалуйста, посмотрите следующую анимацию о проблеме затухания тормозов в дисковом тормозе.

Свободный ход педали тормоза Регулировка

Как правило, производитель автомобилей обеспечивает свободный ход тормозной колодки и поршневого золотника главного цилиндра. Свободный ход от 1 мм до 10 мм – это нормально (он различается в зависимости от модели и марки автомобиля). Поршневой золотник главного цилиндра подпружинен (сжатие), что обеспечивает разомкнутую систему в контуре тормозной системы. При этом педаль тормоза также снабжена спиральной пружиной или пружиной растяжения (зависит от производителя автомобиля). Свободный ход педали тормоза необходим для предотвращения передачи вибрации педали тормоза на золотник главного тормозного цилиндра.

Почему заедает тормоз?

Залипание тормоза — это не что иное, как тормоз, который все еще включен, даже если вы отпускаете педаль тормоза.

При нажатии на педаль тормоза поршень главного цилиндра толкается. Движение золотника/поршня главного тормозного цилиндра внутри главного тормозного цилиндра закрывает впускное отверстие для жидкости. Закрытие впускного отверстия резервуара для жидкости создает замкнутую систему в тормозном контуре. При неисправном главном тормозном цилиндре замкнутая система не трансформируется в разомкнутую.

Это означает, что давление внутри тормозной системы останется постоянным, так как масло не сможет вернуться в масляный резервуар. Движение золотника тормоза в главном цилиндре поддерживает закрытую и открытую систему, если золотник поврежден, это повлияет на работу тормозной системы.

Пыль/грязь/посторонние частицы внутри гидравлической системы мешают открытию и закрытию масляного канала.

Еще одна причина заедания тормоза связана с неисправным колесным цилиндром (я столкнулся с этой проблемой) Изношенный поршень колесного цилиндра не втягивает тормозную колодку, из-за чего тормозная колодка остается в контакте с диском.

Переключение на более низкую передачу при торможении?

Идеально подходит для переключения на пониженную передачу при торможении,

1. Поможет быстро управлять автомобилем. Транспортным средством можно управлять на меньшем расстоянии
2. Это также снизит вероятность отказа тормозов, поскольку переключение на более низкую передачу создает эффект торможения самим двигателем.
3. Долгий срок службы тормозных колодок/тормозных колодок.
4. поможет быстро разогнаться, так как при переключении на пониженную передачу создается больший крутящий момент

Советы – Переключение на пониженную передачу при торможении?

Не нажимайте сцепление постоянно при переключении на пониженную передачу. Сцепление при нажатии отключает соединение двигателя с колесом. Это приводит к большей нагрузке на тормозную систему.

Понижающая передача таким образом 5-4-3-2 при необходимости 1-я передача

Помните, что при спуске с гхата (крутого холма) всегда предпочитайте двигаться на пониженной передаче. Вождение в гхате (при спуске с крутого холма) с непрерывным торможением будет выделять больше тепла, что в дальнейшем приведет к затуханию тормозов (потере тормозного эффекта). Если вы спускаетесь с гхата со скоростью 40 км в час, старайтесь как можно меньше тормозить. Вместо тормоза вести автомобиль на 3-й передаче без выжима сцепления (который создает эффект торможения двигателем при спуске с гхата.)

Влажный тормоз против сухого тормоза

Разница между мокрым тормозом и сухим тормозом в рабочих условиях. Мокрые тормоза, погруженные в трансмиссионное масло. Трансмиссионное масло отводит тепло от тормозного диска, в то время как тепло от сухих тормозов рассеивается воздухом, обтекающим суппорт и диск.

Влажные тормоза работают холоднее, чем сухие тормоза. Мокрые тормоза заключены в ось.

Тормоза мокрого типа, широко используемые в тракторах, так как тракторы используются на грязевых полях. Сухие тормоза не будут работать на рисовых полях/грязи.

Мы надеемся, что этот блог был полезен для понимания автомобильной тормозной системы.

Делиться — значит заботиться!

Какие три тормозные системы?

1. Механические – в основном используются в мотоциклах (двигатель менее 150 см3) и велосипедах.
2. Гидравлическая — используется в легких коммерческих автомобилях, внедорожниках, MUV и легковых автомобилях.
3. Пневматический тормоз — эта тормозная система используется в тяжелых транспортных средствах, например. Грузовые автомобили, автобусы, железная дорога

Какие бывают тормозные системы?

1. Механическая тормозная система: барабанный тормоз. Подходит для мотоциклов.
2. Гидравлическая тормозная система: барабанный или дисковый тормоз
3.
