Назначение тормозной системы

Устройство современной тормозной системы автомобиля           Переходим от изучения общего устройства тормозной системы автомобиля к современным тормозным системам

Тормозная система предназначена для снижения скорости движения и полной остановки (экстренной) автомобиля, а также для удержания на месте неподвижно стоящего автомобиля.

Процесс торможения движущегося автомобиля заключается в создании искусственного сопротивления этому движению. Обычно уменьшение скорости автомобиля вплоть до полной его остановки осуществляется путем создания тормозных сил в контакте колес с дорогой, направленных в сторону, противоположную движению.

Тормозные силы необходимы и для удерживания автомобиля на месте.

Тормозная сила создается путем торможения колеса специальным, обычно фрикционным, устройством — тормозным механизмом. Наиболее высокая эффективность торможения требуется в экстренных случаях. Именно на это должна быть рассчитана тормозная система, хотя они составляют не более 1—3% от общего числа использования тормозной системы.

Устройство тормозной системы делится на:

Рабочая тормозная система позволяет водителю снижать скорость движения автомобиля и останавливать его при обычном режиме эксплуатации.

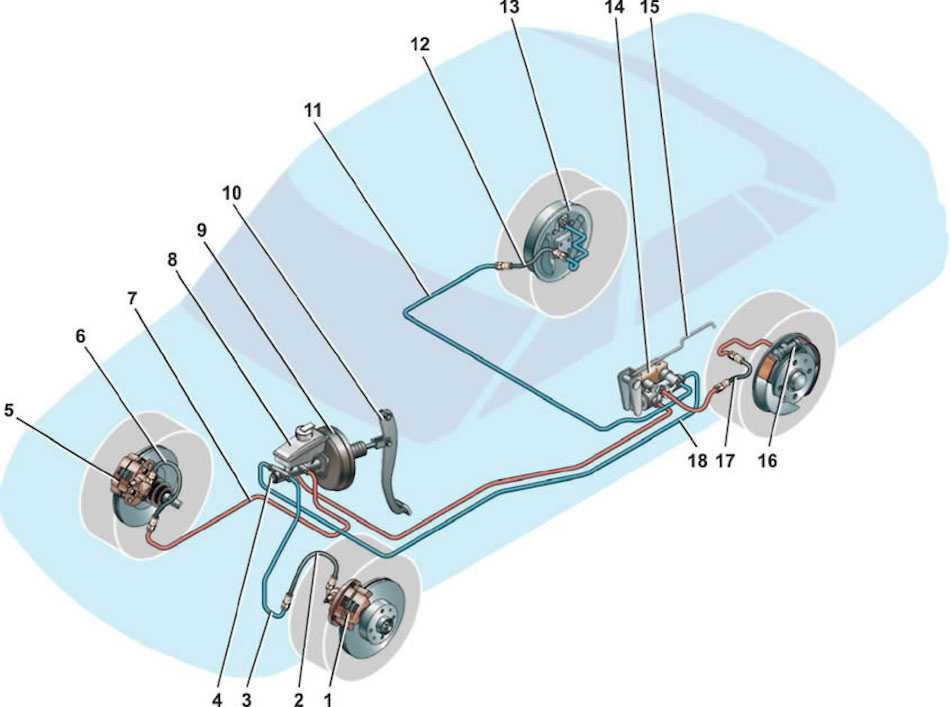

Схема рабочей тормозной системы  автомобиля:

1 — тормозной диск колеса;
2 — скоба тормозного механизма передних колес;
3 — передний тормозной контур;
4 — главный тормозной цилиндр;
5 — бачок с датчиком аварийного падения уровня тормозной жидкости;
6 — вакуумный усилитель;
7 — толкатель;
8 — педаль тормоза;
9 — выключатель света торможения;
10 — тормозные колодки задних колес;
11 — тормозной цилиндр задних колес;
12 — задний контур;

13 — кожух полуоси заднего моста;
14 — нагрузочная пружина;
15 — регулятор давления;
16 — задние тросы;
17 — уравнитель;
18 — передний (центральный) трос;
19 — рычаг стояночного тормоза;
20 — сигнализатор аварийного падения уровня тормозной жидкости;
21 — выключатель сигнализатора стояночного тормоза;
22 — тормозная колодка передних колес.

Запасная тормозная система позволяет водителю уменьшать скорость движения автомобиля и останавливать его при неисправности рабочей тормозной системы. С целью упрощения конструкции отдельная (автономная) запасная система практически не применяется. Обычно ее роль выполняют оставшиеся исправные части (контуры привода) рабочей тормозной системы или специальным образом спроектированная стояночная тормозная система. Часто на больших автомобилях для повышения надежности используют одновременно оба указанных технических решения.

Стояночная тормозная система позволяет удерживать автомобиль в неподвижном состоянии на наклонной поверхности и при отсутствии водителя.

Вспомогательная тормозная система предназначена для длительного поддержания постоянной скорости, в основном на затяжных спусках. Используемые в остальных тормозных системах фрикционные тормозные механизмы при длительной работе перегреваются и резко снижают эффективность торможения. Поэтому на некоторых типах автомобилей (автобусы, грузовые автомобили большой грузоподъемности) для поддержания безопасной скорости на длительных спусках применяют вспомогательные механизмы, так называемые тормоза-замедлители.

Автоматическая тормозная система — оборудование, автоматически затормаживающее прицеп при его случайном отделении от тягача.

Содержание:

1. Привод тормозной системы

1.1 Системы тормозов

1.2 Приводы тормозных механизмов

1.3 Механический привод тормозов

1.4 Гидропривод тормозов

1.5 Пневмопривод тормозов

1.6 Усилители тормозных приводов

1.7 Двухконтурные тормозные приводы

1.8 Многоконтурные тормозные приводы

1.9 Приборы тормозного пневмопривода

1.10 Двухсекционный тормозной кран

1.11 Кнопочный тормозной кран

1.12 Двухпроводный привод

1.13 Защитные устройства пневматических приводов

1. 14 Механизмы пневматических тормозных приводов



2. Тормозная система и ее обслуживание

2.1 Как подобрать тормозную жидкость

2.2 Какой ресурс тормозных колодок?

2.3 Как работает АБС

2.4 Устройство антиблокировочной системы

2.5 Стояночная тормозная система

2.6 Как менять тормозные колодки самому

Устройство тормозной системы поездов | Rails Torg

Каждый день поезда мчат по рельсам, доставляя пассажиров и грузы к месту назначения. Железнодорожный вид транспорта признан самым безопасным, поэтому сидя в комфортном вагоне, мы вряд ли задумываемся о строении тормозной системы поезда. Мы просто доверяем машинисту, зная, что в кабине профессионал. Но давайте немного углубимся в технические процессы устройства тормозной системы поезда.

Воздушный тормоз (АВ) — это универсальный отказоустойчивый механизм, используемый железными дорогами во всем мире. Функционирование пневматической тормозной системы основано на физических свойствах сжатого воздуха.

Любое движущееся транспортное средство в конечном итоге остановится, когда его кинетическая энергия (KE) рассеивается в виде тепловой энергии из-за трения между колесами и дорогой. Движущийся поезд, как и любое другое транспортное средство, содержит кинетическую энергию (KE). Тормозной цилиндр (БЦ) накладывает тормозную колодку на вращающиеся колеса, что создает трение.

1) компрессор: сжимает воздух, который он вытягивает из атмосферы для использования в пневматическом устройстве поезда. Компрессор, устанавливается на локомотиве.

2) главный резервуар: место, где хранится сжатый воздух для торможения и других пневматических применений.

3) разрывная труба(BP) и питательная труба (FP): они проходят по всей длине вагона. Они соединены друг с другом шланговой муфтой для образования непрерывной подачи воздуха от Локомотива к задней части поезда.

4) вспомогательный резервуар: он непрерывно заряжается через питательную трубу. Это обеспечивает полное усилие разрыва во время аварийной ситуации в случае утечки в цилиндре разрыва.

5) распределитель: распределитель — это просто сложный тройной клапан. Он соединен с тормозной трубой, вспомогательным резервуаром и тормозным цилиндром.

Когда поезд стоит на запасном пути, под колеса кладутся тормозные башмаки — специальные металлические подставки под колеса, необходимые для предотвращения произвольного движения поезда. А когда поезд находится в движении, то используется пневматическая система торможения.

Давайте посмотрим, как работает тормозное устройство. Первоначально, когда тормоза не применяются, тормозной цилиндр соединяется с атмосферой через отверстие в распределителе. Нажимая на тормоза, машинист двигает ручку. При таком движении давление в системе снижается. Это снижение давления воспринимается распределительным клапаном против управляющего давлением в резервуаре. Воздух из вспомогательного резервуара поступает в разрывной цилиндр, и разрывы применяются. На приведенной ниже диаграмме показано положение тормозного цилиндра, вспомогательного цилиндра, распределителя (тройного клапана) при торможении.

Звено (внизу) внутри тормозного цилиндра(БЦ). Сжатый воздух входит в БК, толкает этот стержень наружу, который, в свою очередь, толкает разрывную площадку на колесах.

Тормоза поезда работают за счет давления воздуха. Давление воздуха создают в Локомотиве через два или три компрессора. Создаваемое давление накапливается в четырех основных резервуарах. Это г-н 1,2,3 и 4. Эти МР (главный резервуар) располагались по обе стороны Локомотива в нижней раме. МР поддерживают на уровне 10 кг/см. Вот фотография одного из главных резервуаров.

Когда по какой-либо причине давление воздуха в трубе ВР уменьшается ниже 5 кг/ кв. см с определенной скоростью, то тормозные распределительные клапаны, установленные под всеми вагонами, приходят в действие и воздух из питающей трубы направляется в тормозные цилиндры вагонов, в пропорции снижения давления в тормозной трубе, примерно в 2,5 раза (максимум 3,5 кг / кв. см). Благодаря чему поршни этих цилиндров выходят наружу, а тормозные колодки, соединенные с этими поршнями, цепляются за колеса и управляют скоростью движения поезда, а непрерывное приложение останавливает вращение колеса там, приводя поезд к остановке.

Когда давление в трубах ВР снова поддерживается на уровне 5 кг / кв. см, то с помощью распределительного клапана питательная труба начинает заряжать обратно вспомогательный резервуар, а распределительный клапан выпускает давление воздуха тормозного цилиндра через его выходное отверстие, и тормоза отпускаются после того, как поршни отпускаются пружинным действием.

Как правило, давление ВР контролируется локомотивным машинистом для торможения и освобождения тормозов в поезде от тормозного клапана, предусмотренного в Локомотиве. Кроме того, предохранитель может также применять тормоза путем снижения давления BP от ручки тормоза, указанной в предохранителе тормозного транспортного средства. В то же время, когда возникает аварийная ситуация, и если какой-либо пассажир тянет за стоп-кран, то и, то же давление ВР истощается напрямую, и применяются тормоза в поезде.

1 — компрессор, 2 — главный резервуар, 3 — питательная магистраль, 4 — кран машиниста, 5 — магистраль вспомогательного тормоза, 6 — тормозной цилиндр, 7 — поршень, 8 — шток, 9 — неподвижная точка, 10 — тормозная колодка.

Детали тормозной системы

Принимаю Отправить Отправить

Какие части тормозной системы?

Обратите внимание, что существуют разные конфигурации тормозных систем, так как в некоторых автомобилях используются дисковые тормоза на всех четырех колесах, а в других — дисковые тормоза спереди и барабанные тормоза сзади. На этом рисунке показаны компоненты тормозной системы, которые можно найти на легковых/грузовых автомобилях, оснащенных антиблокировочной тормозной системой.

Одна из самых важных систем вашего автомобиля. Вы рассчитываете на тормоза, чтобы безопасно остановить автомобиль каждый раз, когда вы нажимаете на педаль тормоза. Чтобы лучше понять все, что связано с остановкой вашего автомобиля, ознакомьтесь с этой инфографикой, показывающей основные части типичной тормозной системы легкового автомобиля.

Модуль управления АБС
Установленный на автомобилях с тормозами с АБС, этот модуль выполняет диагностические проверки тормозной системы АБС и определяет, когда подавать правильное давление на каждое колесо, чтобы предотвратить блокировку колес.

---

Усилитель тормозов
Снижает давление, необходимое для торможения, чтобы любой водитель мог управлять тормозами. Использует разрежение и давление двигателя для увеличения усилия, которое педаль тормоза оказывает на главный цилиндр.

---

Дисковые тормоза
Обычно устанавливаемые на передние колеса, дисковые тормоза имеют тормозные колодки, которые прижимаются к диску (ротору) при нажатии на педаль тормоза для остановки автомобиля. Колодки прикреплены к узлу тормозного суппорта, который обрамляет ротор.

---

Барабанные тормоза
Расположенные в задней части автомобиля барабанные тормоза состоят из колесных цилиндров, тормозных колодок и тормозного барабана. При нажатии на педаль тормоза тормозные колодки вдавливаются в тормозной барабан колесными цилиндрами, останавливая автомобиль.

---

Аварийный тормоз
Работает независимо от основной тормозной системы, предотвращая скатывание автомобиля. Также известный как стояночный тормоз, ручной тормоз и электронный тормоз, аварийный тормоз в основном используется для удержания автомобиля на месте при парковке.

---

Главный цилиндр
Преобразует негидравлическое давление в гидравлическое, которое колесные цилиндры используют для прижатия тормозных колодок к роторам для остановки автомобиля.

---

Педаль тормоза
Водитель нажимает на педаль тормоза, чтобы активировать тормоза. Поршень в главном цилиндре движется при нажатии на педаль.

---

Датчики скорости вращения колес
Являясь частью тормозной системы ABS, датчики скорости контролируют скорость каждой шины и отправляют информацию в модуль управления ABS.

---

Дисковые и барабанные тормоза

Содержимое, содержащееся в этой статье, предназначено только для информационных целей и не должно использоваться вместо обращения за профессиональной консультацией к сертифицированному технику или механику. Мы рекомендуем вам проконсультироваться с сертифицированным техническим специалистом или механиком, если у вас есть конкретные вопросы или проблемы, связанные с любой из тем, затронутых в этом документе. Ни при каких обстоятельствах мы не несем ответственности за любые убытки или ущерб, вызванные тем, что вы полагаетесь на какой-либо контент.

Я принимаю Отправить Отправить

Каковы основные части тормозной системы?

Вы знаете, что когда вы нажимаете на педаль тормоза, автомобиль замедляется. Просто, верно? Но какие части тормозной системы делают возможной остановку и замедление?

Изучение деталей автомобильной тормозной системы может помочь вам лучше понять свой автомобиль, выявить признаки необходимости замены или ремонта компонентов, а также определить, когда пора обращаться в сервисную службу. Продолжайте читать, чтобы узнать, каковы основные части тормозной системы и на что обращать внимание, когда они изнашиваются.

Главный тормозной цилиндр

Главный тормозной цилиндр — это первый и, возможно, самый важный компонент тормозной системы, поскольку он приводит в движение остальную часть системы. Главный цилиндр активируется нажатием на педаль тормоза, которая проталкивает поршень через цилиндр, чтобы протолкнуть тормозную жидкость через тормозные магистрали.

Другими словами, главный цилиндр создает гидравлическое давление, подталкивающее тормозную жидкость к тормозным компонентам на каждом колесе. Бачок с тормозной жидкостью расположен в верхней части главного цилиндра, чтобы снабжать его жидкостью.

Признаки неисправного главного цилиндра

Хотя главные цилиндры рассчитаны на весь срок службы вашего автомобиля, иногда в них могут возникать утечки или другие механические неисправности. Обратите внимание на следующие признаки неисправного главного цилиндра:

• Ненормальное ощущение педали тормоза: Педаль тормоза, которая кажется мягкой, мягкой или медленно проваливается в пол, может указывать на то, что главный цилиндр имеет утечку или иным образом не герметичен.
• Грязная тормозная жидкость: Тормозная жидкость темно-коричневого или черного цвета может указывать на то, что резиновые уплотнения главного цилиндра вышли из строя и загрязнили жидкость.
• Утечка жидкости: Главный цилиндр с изношенными уплотнениями может иметь видимые утечки, из-за которых тормозная жидкость капает на землю под автомобилем.
• Индикатор проверки двигателя: Ваш автомобиль может быть оснащен датчиками, определяющими потерю давления в тормозной системе из-за неисправного главного цилиндра, что вызывает загорание индикатора проверки двигателя.

Усилитель тормозов

Усилитель тормозов является компонентом силовых тормозных систем. Они умножают усилие, прилагаемое педалью тормоза к главному цилиндру. В настоящее время на многих транспортных средствах используются тормоза с усилителем, которые делают торможение более управляемым.

Без усилителя тормозов вам пришлось бы прилагать гораздо больше усилий, чтобы замедлить движение автомобиля. Большинство тормозных усилителей имеют вакуумный усилитель, то есть двигатель создает вакуум внутри диафрагмы усилителя, чтобы увеличить усилие от педали.

Признаки неисправного усилителя тормозов

Неисправный усилитель тормозов может создать опасные условия вождения, затруднив торможение. Часто усилитель тормозов выходит из строя из-за разрыва диафрагмы или треснувшего вакуумного шланга. Вот на что следует обратить внимание, если вы подозреваете, что ваш усилитель тормозов выходит из строя:

• Тугая педаль тормоза: основные признаки неисправного усилителя тормозов.
• Увеличенный тормозной путь:
  транспортное средство с неисправным усилителем тормозов может быть труднее остановить, что может привести к увеличению тормозного пути.
• Двигатель глохнет при торможении: Если диафрагма в вашем усилителе тормозов повреждена, это может привести к избыточному разрежению двигателя, что приведет к его остановке.

Тормозная жидкость

Тормозная жидкость под давлением — это среда, с помощью которой активируются механические части вашей тормозной системы. Она направляется из бачка тормозной жидкости в главный цилиндр. Затем через тормозные магистрали и вниз к суппортам или колесным цилиндрам (если у автомобиля задние барабанные тормоза) на каждом колесе, в которых находятся тормозные колодки. Эта гидравлическая жидкость не только приводит в действие тормозные колодки и задние колодки (если они оборудованы барабанными тормозами) на каждом колесе, но также действует как смазка и содержит антикоррозионные присадки для поддержания работоспособности тормозной системы.

Признаки плохой тормозной жидкости

Замена тормозной жидкости — это плановое техническое обслуживание, которое следует проверять примерно каждые два года или 30 000 миль пробега. Если ваша тормозная жидкость загрязнена, мутная или ее уровень слишком низкий, вы можете столкнуться со следующими симптомами:

• Мягкая педаль тормоза: Слишком мягкая и неотзывчивая педаль может указывать на то, что из-за утечки вы слишком много потеряли. тормозная жидкость.
• Менее эффективные тормоза: Тормозная жидкость, загрязненная воздухом или шламом, не будет столь же эффективно реагировать на давление, что может привести к увеличению тормозного пути.
• Сигнальная лампа тормозной системы: Ваш автомобиль может быть оборудован датчиком в бачке тормозной жидкости, который активирует сигнальную лампу тормозной системы на приборной панели, если уровень жидкости падает слишком низко.

Тормозные магистрали и шланги

Тормозные магистрали и шланги несут тормозную жидкость от главного цилиндра к суппортам на всех четырех колесах. Тормозные магистрали представляют собой жесткие металлические трубки, прикрепленные к кузову автомобиля, и они транспортируют жидкость на большей части пути к колесам. Тормозные шланги находятся в конце тормозных магистралей и используются для подачи жидкости на оставшуюся часть пути к каждому суппорту или колесному цилиндру. Тормозные шланги сделаны из резины, чтобы обеспечить движение между колесом и подвеской.

Признаки неисправности тормозных магистралей и шлангов

Тормозные магистрали и шланги рассчитаны на десятки тысяч миль, но их следует регулярно осматривать на наличие утечек или повреждений. Вот как можно проверить, плохо ли работают тормозные магистрали или шланги:

• Мягкая педаль тормоза: Если в магистрали или шланге возникла утечка, это может привести к снижению давления гидравлической жидкости, необходимой для работы тормозов, что приведет к опасно мягкая педаль.
• Заметно изношенный тормозной шланг: Воздействие погодных условий и тепла от тормозов с течением времени может привести к тому, что тормозные шланги будут иметь трещины, разрывы или изношенную резьбу, что может быстро привести к протечке.

Тормозной суппорт

Тормозной суппорт — это компонент, устанавливаемый на каждое колесо и встречающийся только в дисковых тормозных системах. Они действуют как металлический зажим на диске или роторе колеса. Когда педаль тормоза нажата, тормозная жидкость активирует набор поршней внутри суппорта, которые прижимают тормозные колодки к ротору и замедляют автомобиль.

Признаки неисправности тормозного суппорта

Тормозные суппорты рассчитаны на десятки тысяч миль безотказной работы, но по мере их старения поршень(и) внутри суппорта может застрять, или сам суппорт может протекать или заклинивать из-за хорошо. Обратите внимание на следующие признаки неисправного тормозного суппорта:

• Видимые утечки: Постоянное воздействие тепла при торможении может привести к тому, что резиновые уплотнения суппорта со временем разрушатся, что может привести к утечкам тормозной жидкости под автомобилем и рядом с ним. колеса.
• Менее эффективные тормоза: Если на суппорте накопилось слишком много грязи и сажи, ползунки суппорта могут заклинить, что не позволит суппорту полностью прижать тормозной диск и сделает педаль тормоза губчатой.
• Автомобиль тянет в одну сторону: Когда суппорт начинает изнашиваться из-за воздействия тепла, его поршни могут заедать и создавать сопротивление этому конкретному колесу, заставляя его уводить в эту сторону.
• Тормоза включены без педали: Суппорт, который застревает из-за грязи и копоти, может быть не в состоянии полностью отвести тормозные колодки от ротора, из-за чего во время езды создается ощущение, что тормоза частично задействованы, даже когда вы не держите ногу на педали.

Тормозные колодки и колодки

Тормозные колодки используются только в дисковых тормозных системах, а тормозные колодки используются в барабанных тормозных системах. В дисковых тормозах тормозные колодки действуют как фрикционный материал, который прижимается к ротору колеса, чтобы замедлить его. В барабанных тормозах тормозные колодки выполняют ту же функцию, за исключением того, что они создают трение, прижимаясь к внутренней части барабана.

Признаки неисправности тормозных колодок

Тормозные колодки требуют регулярного технического обслуживания и должны регулярно заменяться. В зависимости от типа ваших колодок, они могут прослужить от 20 000 до 70 000 миль. Тем не менее, лучший способ определить, нуждаются ли ваши колодки в замене, — это узнать, насколько они тонкие. Тормозные колодки следует заменять, когда их толщина изнашивается до 3–4 мм. Вот некоторые признаки износа тормозных колодок:

• Визг: Некоторые тормозные колодки оснащены встроенным индикатором, который издает слышимый визг, когда они становятся слишком тонкими, сообщая вам о необходимости их замены. Если вы слышите резкий скрежет, это, вероятно, означает, что колодки полностью изношены и теперь прижимаются к ротору только своей металлической задней пластиной. Если вы слышите скрежет, как можно скорее запишитесь на замену тормозных колодок.
• Менее эффективные тормоза: По мере износа тормозных колодок их тормозная реакция ухудшается, особенно при резком торможении.

Тормозной диск и барабан

Тормозной диск представляет собой металлический диск, прикрепленный к ступице колеса и встречающийся только в дисковых тормозных системах. Он вращается вместе с колесом так, что когда тормозные колодки сжимают ротор, все колесо останавливается. В барабанных тормозных системах тормозной барабан также вращается вместе с колесом, но он содержит колесные цилиндры и тормозные колодки, которые замедляют вращение барабана.

Признаки неисправного тормозного диска

Тормозные диски служат дольше, чем тормозные колодки, но подвержены аналогичному износу из-за перегрева и трения и со временем требуют замены — обычно после десятков тысяч миль пробега. Иногда роторы можно заменить или полностью заменить. Обратите внимание на следующие признаки неисправности тормозного диска:

• Визг или скрежет: Деформированный диск может издавать визг при нажатии на тормоз и скрежет, если диск сильно изношен.
• Вибрации педали тормоза: Если один или несколько роторов деформированы, это может вызвать неравномерную вибрацию, ощущаемую через педаль тормоза или рулевое колесо (во время торможения).
• Канавки на диске: Поскольку тормозные колодки и диски изнашиваются от контакта, на диске могут остаться канавки или видимые следы, которые, возможно, потребуется зачистить для обеспечения безопасного торможения.
• Увеличенный тормозной путь: Роторы с канавками, насечками или деформированными в целом менее эффективны и могут небезопасно увеличить тормозной путь.

Какие существуют типы тормозов?

В большинстве современных автомобилей установлено два-три разных типа тормозов. К ним относятся дисковые тормоза, барабанные тормоза и стояночный тормоз. Дисковые и барабанные тормоза выполняют одну и ту же задачу по замедлению автомобиля при нажатии на педаль тормоза, но используют для этого разные детали.

Большинство автомобилей имеют дисковые тормоза на всех четырех колесах, хотя некоторые могут иметь барабанные тормоза на задних колесах, поскольку они дешевле в производстве. Вот краткое описание каждого типа тормоза:

• Дисковые тормоза: Стандартная гидравлическая тормозная система, в которой используются поршни, размещенные в суппорте на каждом колесе, для прижатия тормозных колодок к вращающемуся ротору диска.
• Барабанные тормоза: Менее распространенная гидравлическая тормозная система, в которой колесные цилиндры прижимают тормозные колодки к вращающемуся барабану внутри каждого колеса.
• Антиблокировочная тормозная система (ABS): Автоматическая система экстренного торможения, использующая датчики для быстрой прокачки гидравлических тормозов, чтобы предотвратить их блокировку при резком торможении.
• Стояночный тормоз: Механическая тормозная система (иногда электронная), которая обычно использует ручной рычаг для блокировки колес на месте на склонах, также известная как аварийный тормоз.

Запланируйте следующее обслуживание тормозной системы в Firestone Complete Auto Care

Разобраться в компонентах вашей тормозной системы может быть сложно, но специалисты Firestone Complete Auto Care знают все, что нужно знать о том, как поддерживать их работу должным образом. Наряду с бесплатной проверкой тормозов, мы также предлагаем все виды тормозных услуг, проверок и ремонта, в которых нуждается ваш автомобиль.
