Что такое система GDI двигателя автомобиля и как работает
Чтобы объяснить принцип работы двигателя автомобиля GDI с непосредственным впрыском необходимо для начала рассмотреть теорию работы двигателей.
Вспомним теорию
Чтобы топливо сгорело, нужен воздух для полного сгорания. Такое количество воздуха называется стехиометрическим. Например, для бензина оптимальный состав топливной смеси 14,7:1 — на 1 грамм бензина нужно 14,7 грамма воздуха. Смесь, в которой воздуха больше, чем нужно — называется бедной, а в которой воздуха меньше, чем нужно (больше топлива) — называется богатой.
Слишком бедную смесь не всегда удается поджечь, при работе на богатой — несгоревшее топливо бесполезно «вылетает в трубу».
Вспомним, как работает мотор машины. У бензинового двигателя на такте впуска смесь воздуха и топлива поступает в цилиндр, затем сжимается и поджигается искрой. У дизеля на такте впуска в цилиндр поступает только воздух, который сжимается поршнем под большим давлением и нагревается.
К концу сжатия впрыскивается топливо, которое при высоких давлении и температуре самовоспламеняется. Для дизеля нормальная степень сжатия — 18, а у бензиновых — максимум 12.
Чем выше давление в цилиндре — лучше эффективность. А если поднять степень сжатия в бензиновом двигателе? Больше 12 не получается. Потому что есть детонация и калильное зажигание.
Детонация — очень быстрое сгорание топлива в точках, удаленных от свечи, сопровождается резким местным перегревом и перегрузкой деталей мотора. Внешний признак детонации — стук. Калильное зажигание — преждевременное (до появления искры) воспламенение смеси от перегретых деталей камеры сгорания.
Длительная работа с данными факторами недопустима: мотор быстро выйдет из строя. Поэтому заливают высокооктановый бензин (АИ-98), но выше степени сжатия 12 его «не хватает».
Если хотим сделать бензиновый мотор экономичным, «эластичным» и более мощным, то должны избавиться от детонации и научить «питаться» бедной смесью.
Как работает двигатель GDI
Напоминает по конструкции обычный бензиновый и дизель.
В работе GDI различаются три возможных режима в зависимости от режима движения автомобиля.
Работа на сверхбедных смесях
Реализуется при малых нагрузках авто: при спокойной езде и движении по трассе на скоростях до 120 км/ч. Топливо подается в цилиндр практически как в дизеле — в конце такта сжатия.
В результате, наиболее обогащенное топливом облако оказывается около свечи зажигания и благополучно воспламеняется, поджигая затем бедную смесь. В результате двигатель устойчиво работает даже при общем соотношении воздуха и топлива в цилиндре 40:1.
Работа на стехиометрической смеси
Используется при интенсивной городской езде, движении по высокой скорости и обгонах автомобилей. При стехиометрическом составе смеси с воспламенением никаких проблем не возникает.
Третий режим двигателя GDI
Позволяет повысить момент двигателя авто, когда двигаясь на малых оборотах, резко нажимается педаль акселератора. Если двигатель работает на малых оборотах, а в него вдруг подается обогащенная смесь, вероятность детонации возрастает. Поэтому впрыск осуществляется в два этапа.
Небольшое количество топлива впрыскивается в цилиндр на такте впуска и охлаждает воздух в цилиндре. При этом цилиндр заполняется сверхбедной смесью (примерно 60:1), в которой детонационные процессы не происходят. Затем, в конце такта сжатия, подается струя топлива, которая доводит соотношение до «богатого» 12:1. А на детонацию времени не остается.
В итоге степень сжатия удалось поднять до 12 — 12,5.
Двигатель автомобиля устойчиво работает на бедной смеси. По сравнению с бензиновым двигателем, GDI расходует на 10% меньше горючего, выдает на 10% больше мощности и экологичнее на 20%.
Что такое система впрыска GDI?
Бензиновый двигатель — легко пускается, разгоняется быстро, но любит «покушать». Дизель не столь быстроходен, имеет повышенный уровень шума, зато потребляет меньше топлива. Вот бы совместить их. Такими качествами обладают двигатели GDI с непосредственным впрыском топлива.
Чтобы объяснить принцип работы двигателя GDI с непосредственным впрыском рассмотрим теорию двигателей.
Теория работы двигателя
Чтобы топливо сгорело, нужен воздух. Но надо смешать с топливом столько воздуха, сколько нужно для полного сгорания. Такое количество воздуха называется стехиометрическим. Например, для бензина оптимальный состав топливной смеси выражается соотношением 14,7:1, то есть на 1 грамм бензина нужно 14,7 грамма воздуха.
Смесь, в которой воздуха больше, чем нужно — называется бедной, а та, в которой воздуха меньше, чем нужно (то есть больше топлива) — называется богатой.
Слишком бедную смесь не всегда удается поджечь, при работе на богатой смеси несгоревшее топливо бесполезно «вылетает в трубу».
Воздух нужен не только для сгорания. Чем выше давление в цилиндре перед воспламенением смеси, тем больше отдача двигателя. И нам очень выгодно, чтобы больше воздуха попало в цилиндр на такте впуска: тем больше потом будет давление. А вот теперь пора разбираться, почему дизель экономичнее.
Вспомним, как работает ДВС. У бензинового двигателя на такте впуска смесь воздуха и топлива поступает в цилиндр, затем она сжимается и поджигается искрой. У дизеля на такте впуска в цилиндр поступает только воздух, который сжимается поршнем под большим давлением и от этого еще и нагревается. К концу сжатия в цилиндр впрыскивается топливо, которое при высоких давлении и температуре самовоспламеняется.
Давление в цилиндре дизеля намного выше, чем в цилиндре бензинового двигателя: для дизеля нормальная степень сжатия — 18, а у бензиновых — едва достигает 12. А выше давление в цилиндре — выше и эффективность.
А если поднять степень сжатия в бензиновом двигателе? Пробовали. Но выше 12 не получается. Потому что есть такие явления, как детонация и калильное зажигание.
Детонация — очень быстрое сгорание топлива в точках, удаленных от свечи, сопровождается резким местным перегревом и перегрузкой деталей двигателя. Внешний признак детонации — стук. Калильное зажигание — преждевременное (до появления искры) воспламенение смеси от перегретых деталей камеры сгорания.
Длительная работа с детонацией и калильным зажиганием недопустима: мотор быстро выйдет из строя. Детонацию и калильное зажигание провоцируют высокая температура и высокое давление. Во избежание детонации моторы с высокой степенью сжатия «кормят» высокооктановым бензином (АИ-98), но выше степени сжатия 12 его «не хватает».
Если мы хотим сделать бензиновый двигатель экономичным, «эластичным» и при этом более мощным, то мы должны избавить его от детонации и научить «питаться» бедной смесью. Вот если бы топливо впрыскивалось непосредственно в цилиндр…
Как работает двигатель GDI?

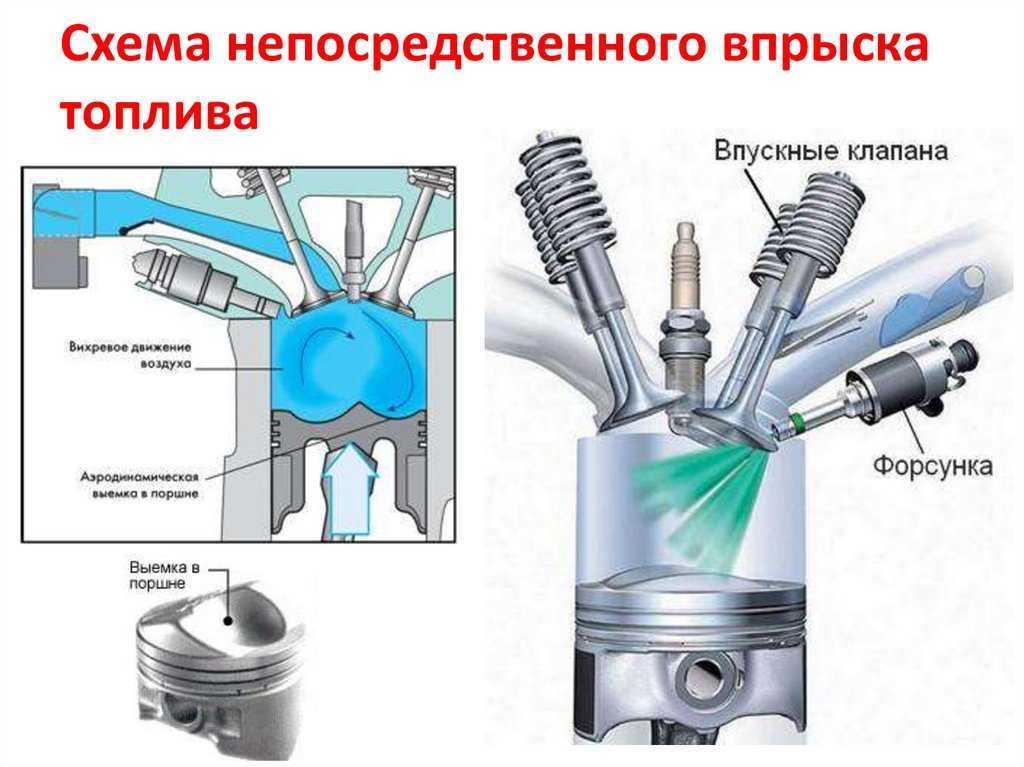

Двигатель GDI напоминает по конструкции и обычный бензиновый, и дизель. В каждом цилиндре присутствует и свеча зажигания, и форсунка, а топливо подается насосом высокого давления под давлением 5 МПа. Форсунка обеспечивает два различных режима впрыскивания топлива.
В работе GDI различаются три возможных режима в зависимости от режима движения. Работа на сверх бедных смесях. Этот режим используется при малых нагрузках: при спокойной городской езде и загородном движении на скоростях до 120 км/ч. В этом случае топливо подается в цилиндр практически как в дизеле — в конце такта сжатия.
В результате наиболее обогащенное топливом облако оказывается непосредственно около свечи зажигания и благополучно воспламеняется, поджигая затем бедную смесь.
В результате двигатель устойчиво работает даже при общем соотношении воздуха и топлива в цилиндре 40:1.
Работа на стехиометрической смеси. Этот режим используется при интенсивной городской езде, высокоскоростном загородном движении и обгонах. При стехиометрическом составе смеси с воспламенением никаких проблем не возникает. Впрыск топлива осуществляется в процессе такта впуска. Топливо впрыскивается коническим факелом, распыляется по всему цилиндру и, испаряясь, охлаждает при этом воздух в цилиндре. Благодаря охлаждению снижается вероятность детонации и калильного зажигания.
Еще один режим реализует система управления GDI. Он позволяет повысить момент двигателя в том случае, когда двигаясь на малых оборотах, резко нажимается педаль акселератора. Если двигатель работает на малых оборотах, а в него вдруг подается обогащенная смесь, вероятность детонации возрастает. Поэтому впрыск осуществляется в два этапа.
Небольшое количество топлива впрыскивается в цилиндр на такте впуска и охлаждает воздух в цилиндре.
При этом цилиндр заполняется сверх бедной смесью (примерно 60:1), в которой детонационные процессы не происходят. Затем, в конце такта сжатия, подается струя топлива, которая доводит соотношение воздуха и топлива в цилиндре до «богатого» 12:1. А на детонацию времени не остается.
Что в итоге? Степень сжатия удалось поднять до 12—12,5, двигатель устойчиво работает на очень бедной смеси. По сравнению с «обычным» бензиновым двигателем, GDI расходует на 10% меньше топлива, выдает на 10% больше мощности и выбрасывает на 20% меньше углекислого газа.
Системы непосредственного впрыска бензина (GDi)
Впрыск топлива
Системы непосредственного впрыска бензина (GDi)
Спрос на технологию прямого впрыска бензина (GDi) растет — несколько исследовательских фирм прогнозируют, что мировой рынок GDi будет расти более чем на 10 процентов в год до 2026 года. А в сочетании с технологиями электрификации рост прогнозируется на ближайшее десятилетие.
Технологические инновации Delphi Technologies OE
Наша передовая система непосредственного впрыска бензина с давлением 350 бар поднимает планку, поднимая давление впрыска с 200 до 350 бар. За счет более быстрого впрыска более мелких капель в камеру сгорания система последнего поколения обеспечивает снижение выбросов углеводородов и твердых частиц (до 70 процентов) и повышенную экономию топлива.
И если этого недостаточно, мы уже работаем над решением на 500 бар.
GDi обслуживание
С выпуском Hartridge Excalibur GDi Master компания Delphi Technologies расширяет свою программу обслуживания GDi в Северной Америке, включив в нее GDi и оборудование для тестирования многопортовых газовых топливных форсунок. Excalibur GDi Master способен обеспечить давление до 250 бар, а мощный поток и скорость впрыска в минуту позволяют тестировать змеевиковые и пьезофорсунки как с технологиями GDi, так и с PFI.
Обучение GDi от экспертов по оригинальному оборудованию
Delphi Technologies является ведущим поставщиком систем GDi уровня 1 для глобальных OEM-производителей и стремится поддерживать рынок послепродажного обслуживания, используя этот опыт и ноу-хау для оригинального оборудования. Мы предлагаем несколько специальных учебных курсов по GDi, горячую линию технической поддержки по требованию, укомплектованную сертифицированными техническими специалистами ASE, а также полную линейку топливных насосов высокого давления GDi.
Свяжитесь с нами, чтобы узнать, как зарегистрироваться.
Посетите наш каталог
Отличие Дельфы
100-летний опыт производства оригинальных комплектующих, поставщик ведущих мировых автопроизводителей
Наследие оригинального оборудования и знания, встроенные в каждую запасную часть
Полный ассортимент для широкого спектра автомобилей и модельных годов
Упрощенные артикулы для простого управления запасами
Поддержка с помощью инструментов, советов и обучения
Ресурсы по связанным продуктам и файлы для загрузки
Свяжитесь с нами
Подробнее о бензиновых топливных системах
Указанная форма больше не существует или в настоящее время не опубликована.
Посетите наш центр контактов, чтобы найти ряд типов запросов, которые помогут вам найти именно ту поддержку, которую вы ищете.
Свяжитесь сегодня
INNOSPEC » Понимание разницы между двигателями GDi и PFI.
Компания Innospec объясняет, почему это важно. Двигатели GDi вывели технологию впрыска топлива на новый уровень.
Бензиновые двигатели внутреннего сгорания прошли долгий путь с тех пор, как Луиджи Де Кристофорис впервые изобрел карбюратор в 1876 году. Однако смешивание топлива с воздухом в карбюраторе до того, как он попадет в камеру сгорания, по-прежнему было основной технологией, использовавшейся в бензиновых автомобилях вплоть до 1980-е годы.
Только в этом десятилетии производители оригинального оборудования (OEM) начали переход от карбюраторных двигателей к одноточечному впрыску топлива, чтобы преодолеть некоторые проблемы с управляемостью и растущую озабоченность по поводу выбросов выхлопных газов. Хотя технологии развивались быстро.
Когда в конце 1980-х годов появился PFI, это был большой шаг вперед в конструкции впрыска топлива. Он преодолел многие проблемы с производительностью, связанные с одноточечным впрыском и более ранними карбюраторными двигателями. При распределенном впрыске топлива (PFI) или многоточечном впрыске топлива (MPFI) топливо впрыскивается во впускное отверстие каждой камеры сгорания через специальный инжектор.
В двигателях PFI используется трехкомпонентный каталитический нейтрализатор, датчики выхлопных газов и система управления двигателем с компьютерным управлением для постоянной регулировки соотношения топлива и воздуха, впрыскиваемого в каждый цилиндр. Тем не менее, технология развивается, и по сравнению с современной технологией бензиновых двигателей с непосредственным впрыском (GDi), PFI не так экономично расходует топливо и не может соответствовать сегодняшним все более строгим стандартам выбросов.
Copyright Innospec 2021 В двигателе GDi топливо впрыскивается непосредственно в камеру сгорания, а не во впускное отверстие.
В двигателе GDi топливо также впрыскивается под более высоким давлением, поэтому размер капель топлива меньше. Давление впрыска превышает 100 бар по сравнению с давлением впрыска PFI от 3 до 5 бар. Размер капель топлива с GDi составляет <20 мкм по сравнению с размером капель PFI от 120 до 200 мкм.
В результате двигатели GDi обеспечивают более высокую выходную мощность при том же количестве топлива. Бортовые системы управления уравновешивают весь процесс и точно контролируют регулируемые выбросы. Система управления двигателем запускает форсунки в оптимальный момент на определенное время в зависимости от потребности и условий движения в этот момент. В то же время бортовой компьютер вычисляет, работает ли двигатель слишком богато (слишком много топлива) или слишком бедно (слишком мало топлива), и немедленно соответствующим образом регулирует ширину импульса форсунки (IPW).
