как работает контроль давления шин и зачем он нужен?

Электронные системы мониторинга давления в шинах (TPMS, tire-pressure monitoring system) в режиме реального времени автопроизводители начали внедрять еще в 80-е годы прошлого века. Первым серийным легковым автомобилем, получившим такую систему, был знаменитый Porsche 959, который выпускали в 1986-1988 годах ради получения омологации для раллийной версии.

А дальше все это начало расползаться в самые разные классы автомобилей, становясь все дешевле и доступнее. И сегодня датчики контроля давления в шинах можно встретить даже на бюджетных машинах или самостоятельно купить на рынке под свой автомобиль. Более того: например, с 1 ноября 2014 года все новые легковые автомобили, продаваемые в Европейском Союзе, должны быть оснащены TPMS, в США – с 2008 года.

Задача системы TPMS – сигнализировать водителю о падении давления в шинах ниже установленного предела. Сам владелец визуально может этого и не заметить или полениться проверить колесо манометром. А ведь даже немного приспущенная шина сразу тянет за собой ворох проблем. Вырастает сопротивление качению, из-за чего падает накат и поднимается расход топлива. Например, по данным комиссии Евросоюза, недокачка шины на 0,4 бара увеличивает расход топлива на 2%, а также сокращает срок службы покрышки на 25%.

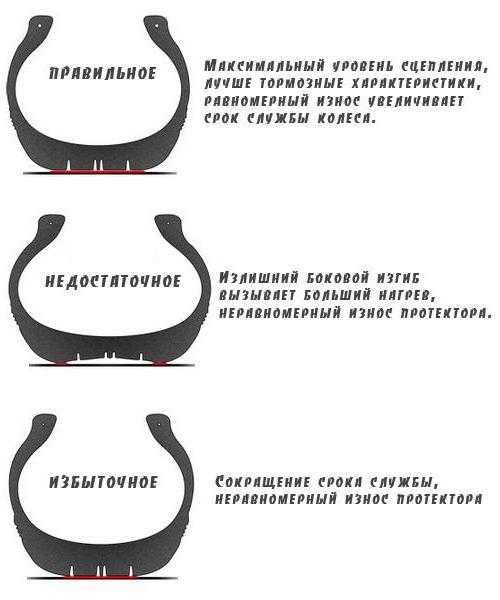

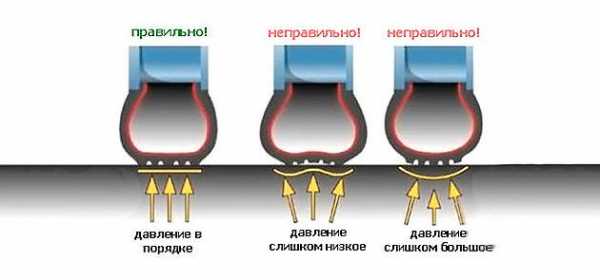

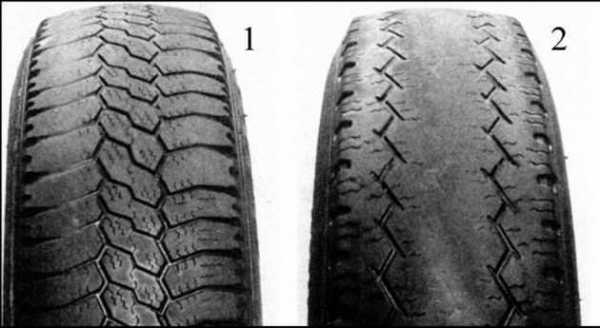

Попутно идет усиленный износ боковых дорожек протектора, на "желейных" из-за недостатка давления покрышках резко ухудшается управляемость, а само колесо из-за повышенной деформации протектора и боковин начинает сильно нагреваться и разрушаться, вплоть до того, что перегретая покрышка может просто взорваться на ходу.

Как же шина теряет воздух? Это не только прокол, в том числе и "медленный". Колесо "травит" давление и по вполне естественным причинам. Например, за счет диффузии газов сквозь резину, за счет чего даже новая шина может за год потерять около 10% и более от начального давления. Упасть давление может и от банального перепада температур - при резком похолодании, например.

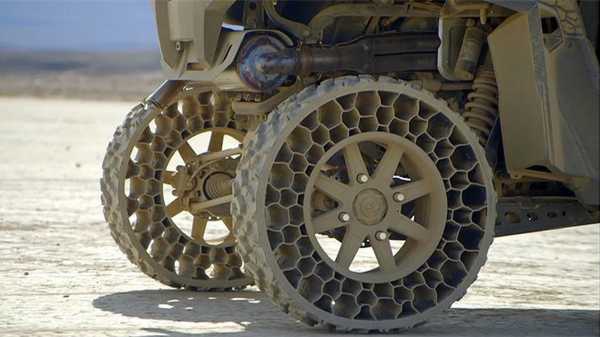

Нет воздуха - нет проблем с давлением! Сегодня шинники активно работают над безвоздушными шинами.

Сами системы контроля давления делятся на два типа – прямого (dTPMS) и косвенного, непрямого (iTPMS) действия. iTPMS не измеряет само физическое давление воздуха в колесе, а отслеживает скорости вращения самих колес. Например, системы iTPMS первого поколения основаны на принципе, что недостаточно накачанные шины имеют меньший диаметр (и меньшую длину окружности) и, следовательно, более высокую угловую скорость вращения. Эти различия измеряются с помощью датчиков скорости вращения колес систем АБС, и далее загорается сигнальная лампа на панели приборов. iTPMS второго поколения научили обнаруживать падение давления уже в каждой из шин по отдельности. Обычно система настроена на падение давления на 20%.

При всей своей дешевизне, простоте и распространенности, у iTPMS есть недостаток: ее показания относительны и не самые точные, зависят от чувствительности АБС. При этом, например, на низкопрофильных шинах с жесткими боковинами при небольшом падении давления диаметр колеса может измениться незначительно, и автоматика этого может не "увидеть". Ну а после перебортовки, балансировки или подкачки шин систему надо обнулить и перекалибровать, нажав соответствующую кнопку.

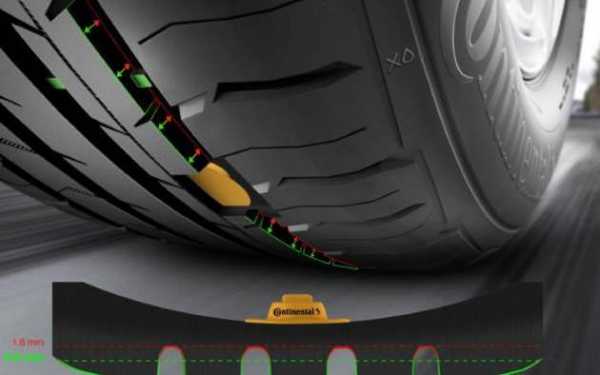

Система dTPMS работает быстрее и показывает данные куда точнее, так как использует датчики физического давления на каждом колесе, позволяя не просто отображать падение давления в реальном времени, но и выводить его параметры на монитор по каждому колесу с точностью до десятых долей. Причем некоторые устройства показывают еще и температуру шины, как, например, в Chevrolet Corvette. С завода такие датчики, как правило, ставятся на внутренней стороне ниппеля колесного диска. Причем, в отличие от iTPMS, контроллер dTPMS может проводить замеры давления не только на едущем, но и на стоящем автомобиле.

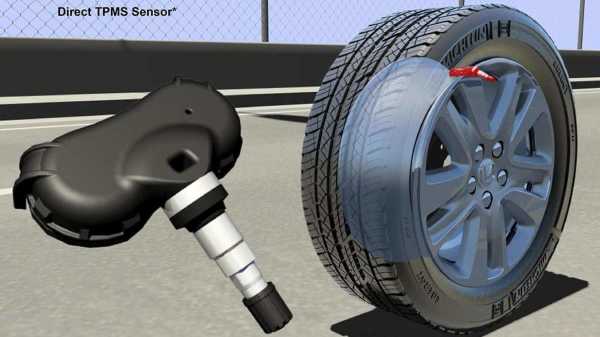

Сенсор системы Direct TPMS, совмещающий ниппель, датчик давления и автономный блок передачи данных.

Но сенсоры dTPMS – это сложная и недешевая конструкция, куда, кроме самого датчика давления, еще входит свой контрольно-измерительный блок с передатчиком, который транслирует данные о шине на приемник самой системы. Все это электронное "хозяйство" питает батарейка, которая обычно служит 5-7 лет, причем нередко она встроенная, то есть, приходится менять сенсор в сборе. Чтобы экономить энергию, датчики dTPMS также могут не передавать данные, когда машина стоит, либо используется сложная и дорогая двусторонняя связь, включающая датчик.

Есть с системами dTPMS и эксплуатационные сложности. При демонтаже покрышки датчик по неосторожности можно повредить, а при проколе колеса нельзя использовать аэрозольный герметик для его ремонта, так как он искажает показания и может вывести сенсор из строя. А для калибровки и диагностики системы dTPMS уже нередко требуется дилерский сканер или специальный тестер.

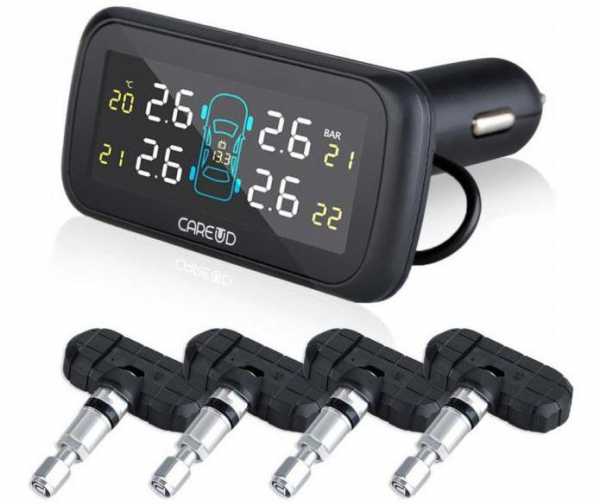

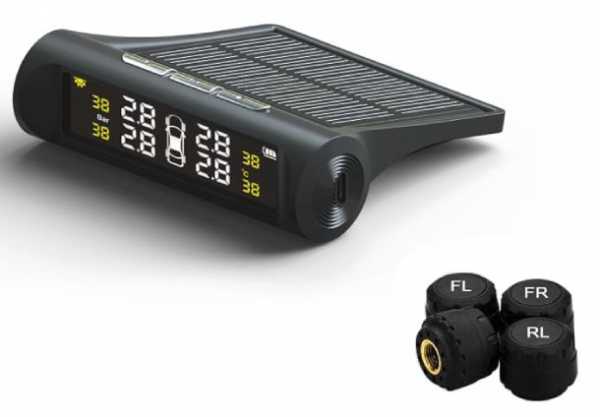

Внешние датчики давления можно прикрутить хоть на "Жигули". Монитор и приемник системы dTPMS питаются от прикуривателя, а сама система показывает не только давление, но и температуру воздуха в шине. Только батареек хватает примерно на год.

Впрочем, удобство, точность и возможности системы dTPMS перевешивают минусы, делая это решение все более популярным у автопроизводителей. Не отстает и рынок аксессуаров, который предлагает dTPMS в виде более простых и дешевых решений, вроде сенсоров, которые навинчиваются на ниппель снаружи вместо защитного колпачка. Он дают расширенные возможности мониторинга вроде регистрации данных и дистанционного мониторинга через смартфон, не требуя при этом спецоборудования для настройки.

Впрочем, есть и свои минусы. Внешний датчик dTPMS "живет" на улице, вкушая все прелести дождей, зимы и реагентов, может быть механически поврежден или банально свинчен воришками. Зато такую систему можно поставить практически на любой автомобиль.

auto.vesti.ru

Система контроля давления в шинах TPMS: устройство и принцип работы

Поддержание оптимального давления в шинах отражается на сцеплении с дорожной поверхностью, расходе топлива, управляемости и безопасности движения автомобиля в целом. Большинство водителей для проверки используют обычный манометр, но прогресс не стоит на месте и в современных автомобилях активно внедряется электронная система контроля давления в шинах TPMS. Например, в европейских странах и США она обязательна для всех транспортных средств. В России наличие системы TPMS стало обязательным требованиям при сертификации новых типов ТС с 2016 года.

Что такое система TPMS

Система контроля давления в шинах TPMS (Tire Pressure Monitor System) относится к активной безопасности автомобиля. Как и многие другие инновации она пришла из военной отрасли. Главная её задача – отслеживать давление в шинах и подавать сигнал предупреждения водителю при падении ниже порогового значения. Кажется, что давление в шинах не самый важный параметр в автомобиле, но это не так. В первую очередь — это безопасность вождения. К примеру, если давление в шинах с каждой стороны осей разное, то автомобиль будет уводить в сторону. В базовых комплектациях TPMS начала появляться с 2000 года. Также есть автономные системы мониторинга, которые можно купить и установить отдельно.

Виды систем контроля давления в шинах

Принципиально системы можно разделить на два вида: с прямым (direct) и косвенным (indirect) измерением.

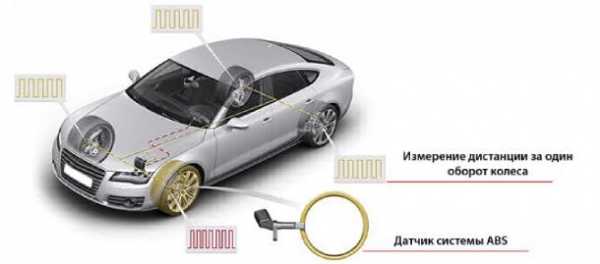

Система косвенного измерения

Это система считается самой простой по принципу действия и реализуется при помощи ABS. Она в движении определяет радиус колеса и расстояние, которое оно проходит за один оборот. Датчики ABS сравнивают показатели от каждого колеса. Если есть изменения, то подается сигнал на приборную панель автомобиля. Идея заключается в том, что радиус и пройденное расстояние спущенного колеса будет отличаться от эталонного.

Плюсом такого типа TPMS является отсутствие дополнительных элементов и приемлемая стоимость. Также в сервисе можно настроить начальные параметры давления, от которого будут измеряться отклонения. Минусом являются ограниченные функции. Нельзя измерить давление до начала движения, температуру. Отклонение от реальных данных может составлять около 30%.

Система прямого измерения

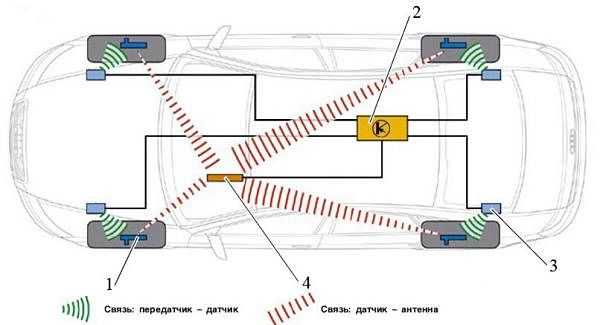

Данный тип TPMS наиболее актуальный и точный. Давление в каждой шине измеряется специальным датчиком.

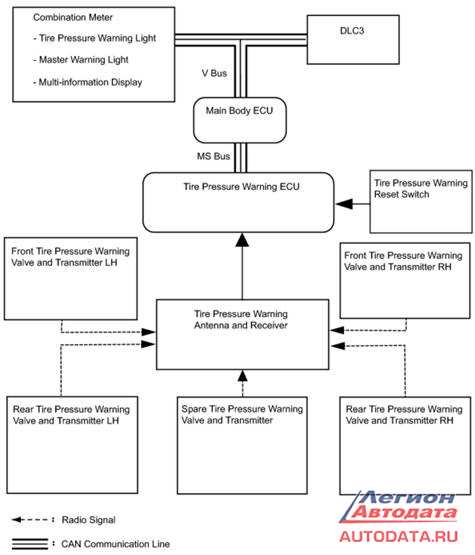

В стандартный набор системы входят:

  • датчики давления в шинах;
  • приемник сигнала или антенна;
  • блок управления.

Датчики передают сигнал о температуре и состоянии давления в шинах. Приемная антенна передает сигнал в блок управления. Приемники устанавливаются в колесных арках автомобиля, на каждое колесо свой.

Работа системы TPMS с приемниками и без них

Существуют системы, в которых отсутствуют приемники сигнала и колесные датчики связываются непосредственно с блоком управления. В таких системах датчики необходимо «прописывать» в блок, чтобы он понимал в каком колесе появилась проблема.

Информация для водителя может выводиться разными способами. В более дешевых вариантах вместо дисплея загорается индикатор, сигнализирующий о неполадках. Как правило, он не указывает в каком именно колесе проблема. В случае вывода данных на дисплей можно получать информацию о температуре и давлении для каждого колеса отдельно.

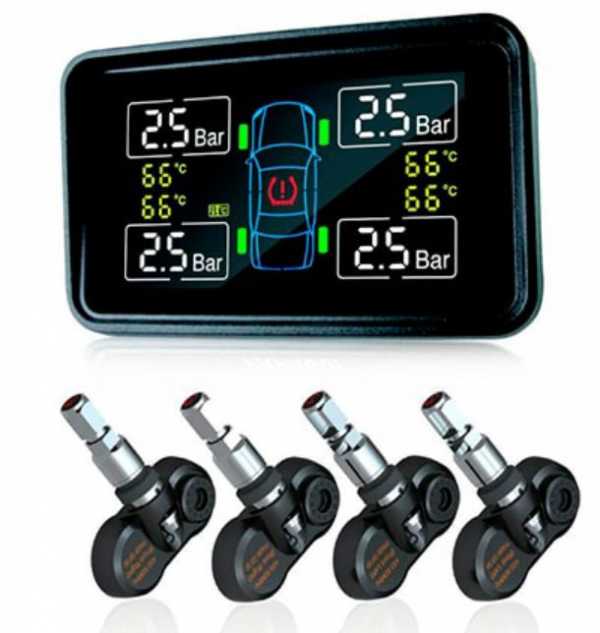

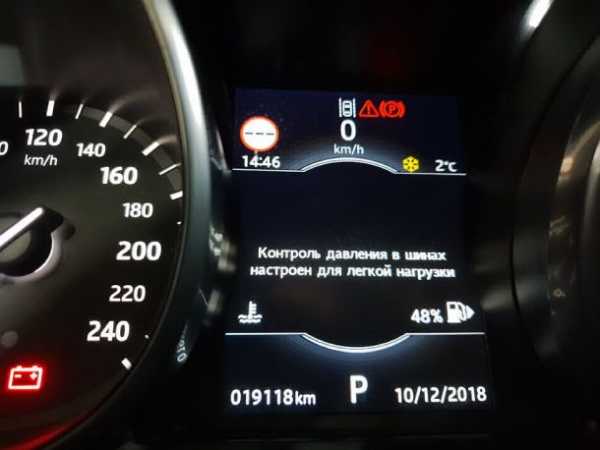

Дисплей TPMS на панели приборов

Датчики давления и их разновидности

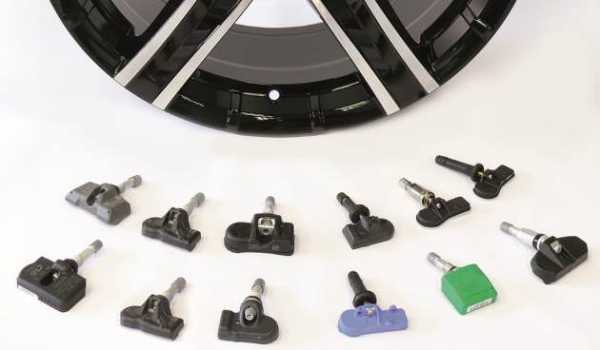

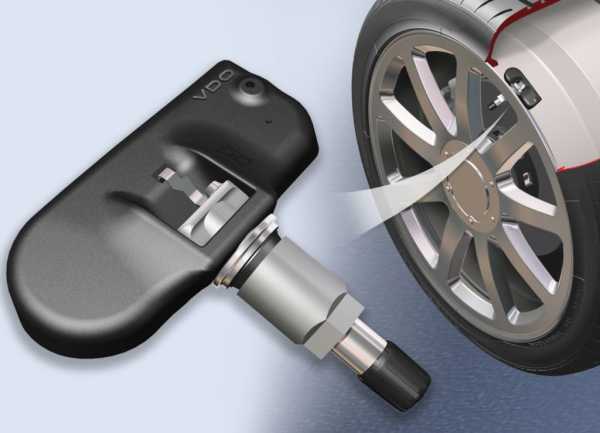

Ключевыми компонентами системы являются датчики. Это сложные устройства. В их состав входят: передающая антенна, аккумулятор, сам датчик давления и температуры. Такое устройство контролеров у более продвинутых систем, но есть и проще.

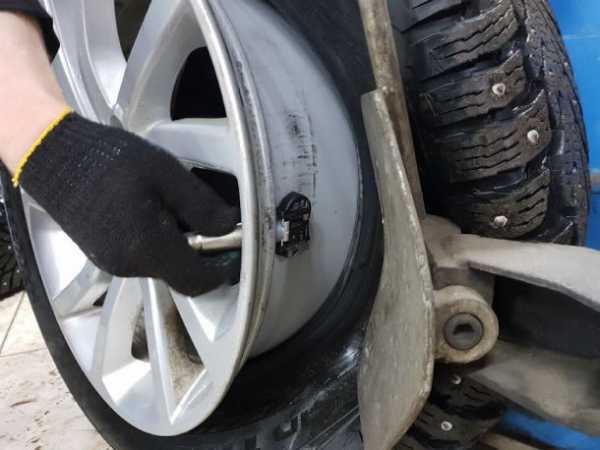

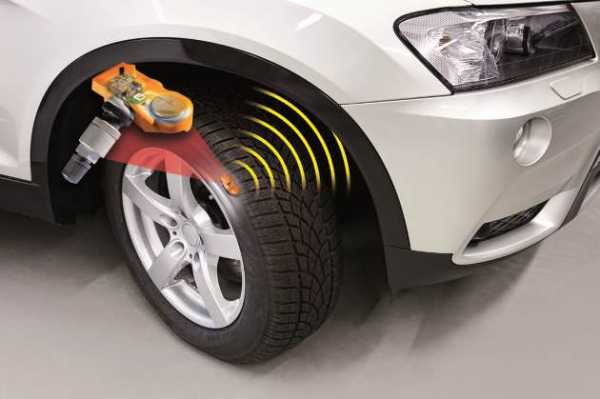

Колесный датчик давления (внутренний)

По своему устройству и способу монтажа различают датчики:

  • механические;
  • внешние;
  • внутренние.

Механические датчики самые простые и стоят недорого. Они вкручиваются вместо колпачка. Давление в шинах смещает колпачок на определенный уровень. Зеленый цвет внешнего клапана показывает нормальное давление, желтый – требуется подкачка, красный – низкий уровень. Такие датчики не показывают точных цифр, также их часто просто скручивают. Давление по ним в движении определить невозможно. Сделать это можно только визуально.

Внешний датчик давления

Внешние электронные датчики также накручиваются на вентиль, но передают непрерывный сигнал с определенной частотой о состоянии давления на дисплей, индикатор или смартфон. Их недостатком является подверженность к механическим повреждениям во время движения и доступность для воришек.

Внутренние электронные датчики давления устанавливаются внутри диска и совмещены с колесными вентилями. Вся электронная начинка, антенна и батарея прячутся внутри колеса. С внешней стороны накручивается обычный вентиль. Минусом является сложность монтажа. Для их установки нужно бортировать каждое колесо. Ресурса аккумулятора датчика как внутреннего, так и внешнего, обычно хватает на 7-10 лет. После нужно произвести замену.

Если у вас установлены датчики давления в колесах — обязательно предупредите об этом мастера шиномонтажа. В большинстве случаев их срезают при замене резины.

Преимущества и недостатки системы

Можно выделить следующие преимущества:

  1. Повышение уровня безопасности. Это один из главных и важных преимуществ системы. С помощью TPMS водитель может вовремя установить неисправность в давлении, тем самым предупредить возможные поломки и ДТП.
  1. Экономия. На установку системы потребуются какие-то средства, но в перспективе они окупятся. Оптимальное давление поможет рационально расходовать топливо. Также увеличивается срок службы шин.

В зависимости от вида системы, у неё есть и определенные минусы:

  1. Подверженность к хищению. Если внутренние датчики украсть невозможно, то внешние скручивают часто. Внимание несознательных граждан также может привлечь дополнительный дисплей в салоне.
  2. Сбои в работе и неисправности. Автомобили, прибывшие из Европы и США, часто поставляются с демонтированными колесами для экономии пространства. При установке колес может потребоваться калибровка датчиков. Сделать это можно, но могут потребоваться определенные знания. Наружные датчики подвержены воздействию внешней среды и механическим повреждениям, что может привести к их поломке.
  3. Лишний дисплей (при самостоятельной установке). Как правило, дорогие машины изначально оборудованы системой контроля давления. Вся информация удобно выводится на экран бортового компьютера. Установленные самостоятельно системы имеют отдельный дисплей, который смотрится чужеродно в салоне. В качестве альтернативного варианта устанавливают модуль TPMS в прикуриватель. При длительной стоянке и в любой момент его можно просто снять.
Внешний дисплей системы контроля давления

Возможные неисправности TPMS

Основными причинами неисправности датчиков TPMS может быть:

  • неисправность блока управления и передающего устройства;
  • разряд аккумулятора датчиков;
  • механические повреждения;
  • аварийная замена колеса или колес без датчиков.

Также при замене одного из встроенных датчиков на другой система может конфликтовать и выдавать сигнал об ошибке. В Европе стандартная радиочастота для датчиков 433 МГц, а в США – 315 МГц.

Если один из датчиков вышел из строя, то может помочь перепрограммирование системы. Уровень срабатывания неработающего датчика ставится на нулевой. Не во всех системах это доступно.

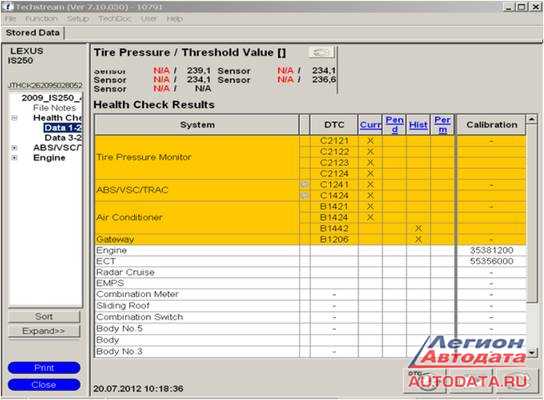

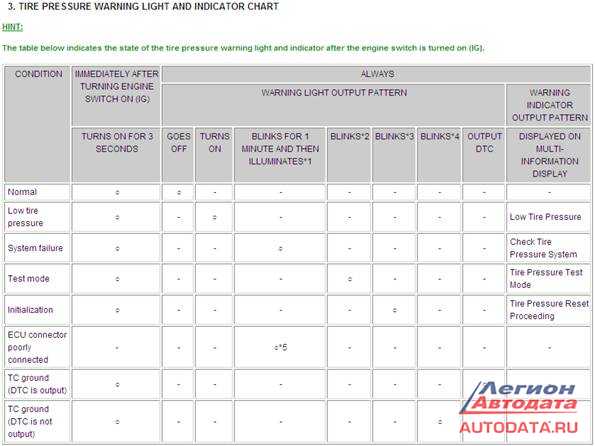

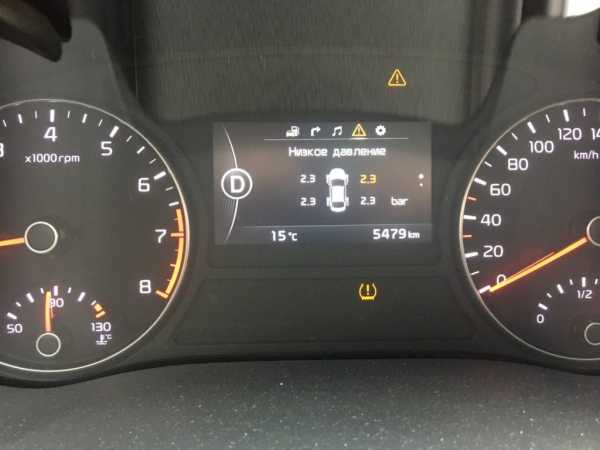

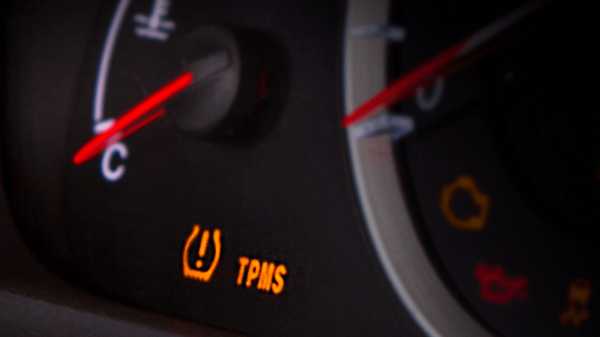

Индикаторы неисправности TPMS

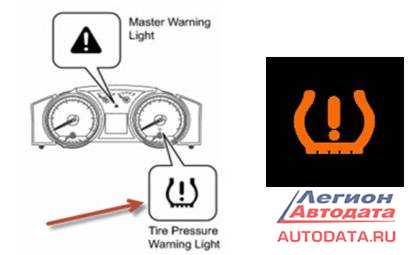

Система TPMS может выдавать два индикатора ошибки на приборной панели: надпись «TPMS» и «шина с восклицательным знаком». Принципиально важно понимать, что в первом случае неисправность связана с работой самой системы (блок управления, датчики), а во втором с давлением в шинах (недостаточный уровень).

В продвинутых системах каждый контроллер имеет свой уникальный идентификационный код. Как правило, они идут в заводской комплектации. При их калибровке нужно соблюдать определенную последовательность, например, передние левый и правый, затем задние правый и левый. Настроить такие датчики самому бывает трудно и лучше обратиться к специалистам.

techautoport.ru

Как работают датчики давления в шинах — ДРАЙВ

  • Войти
  • Регистрация
  • Забыли пароль?
  • user
  • Выход
Найти ДРАЙВ
  • Наши
    тест-драйвы
  • Наши
    видео
  • Цены и
    комплектации
  • Сообщество
    DRIVE2
  • Новости
  • Наши тест-драйвы
  • Наши видео
  • Поиск по сайту
  • Полная версия сайта
  • Войти
  • Выйти
  • Acura
  • Alfa Romeo
  • Aston Martin
  • Audi
  • Bentley
  • Bilenkin Classic Cars
  • BMW
  • Brilliance
  • Cadillac
  • Changan
  • Chery
  • Chevrolet
  • Chrysler
  • Citroen
  • Daewoo
  • Datsun
  • Dodge
  • Dongfeng
  • FAW
  • Ferrari
  • FIAT
  • Ford
  • Foton
  • Geely
  • Genesis
  • Great Wall
  • Haima
  • Haval
  • Hawtai
  • Honda
  • Hummer
  • Hyundai
  • Infiniti
  • Isuzu
  • JAC
  • Jaguar
  • Jeep
  • KIA
  • Lada
  • Lamborghini
  • Land Rover
  • Lexus
  • Lifan
  • Maserati
  • Mazda
  • Mercedes-Benz
  • MINI
  • Mitsubishi
  • Nissan
  • Opel
  • Peugeot
  • Porsche
  • Ravon
  • Renault
  • Rolls-Royce
  • Saab
  • SEAT
  • Skoda
  • Smart
  • SsangYong
  • Subaru
  • Suzuki
  • Tesla
  • Toyota
  • Volkswagen
  • Volvo
  • Zotye
  • УАЗ
  • Kunst!
  • Тесты шин
  • Шпионерия
  • Автомобизнес
  • Техника
  • Наши дороги
  • Гостиная
  • Автоспорт
  • Авторские колонки
  • Acura
  • Alfa Romeo
  • Aston Martin
  • Audi
  • Bentley
  • BCC
  • BMW
  • Brilliance
  • Cadillac
  • Changan
  • Chery
  • Chevrolet
  • Chrysler
  • Citroen
  • Daewoo
  • Datsun
  • Dodge
  • Dongfeng
  • FAW
  • Ferrari
  • FIAT
  • Ford
  • Foton
  • Geely
  • Genesis
  • Great Wall
  • Haima
  • Haval
  • Hawtai
  • Honda
  • Hummer
  • Hyundai
  • Infiniti
  • Isuzu
  • JAC
  • Jaguar
  • Jeep
  • KIA
  • Lada
  • Lamborghini
  • Land Rover
  • Lexus
  • Lifan
  • Maserati
  • Mazda
  • Mercedes-Benz
  • MINI
  • Mitsubishi
  • Nissan
  • Opel
  • Peugeot
  • Porsche
  • Ravon
  • Renault
  • Rolls-Royce
  • Saab
  • SEAT
  • Skoda
  • Smart
  • SsangYong
  • Subaru
  • Suzuki
  • Tesla
  • Toyota
  • Volkswagen
  • Volvo
  • Zotye
  • УАЗ

www.drive.ru

Система контроля давления в шинах TPMS: инструкция для легкового автомобиля

Принципиально система контроля давления в шинах – это конструкция, выполняющая в режиме реального времени мониторинг состояния колес автомобиля. Умный прибор определяет, что с правильностью накачки покрышек есть проблемы и передает информацию водителю.



Изначально технология использовалась исключительно на военной технике. Но в начале 21 века, разработка перекочевала в гражданские машины. В 2019 году ярким примером машин, где внедрена подобная конструкция измерения являются:
  • Jansite Smart Car;
  • Hyundai Creta;
  • Hyundai Солярис.

Наиболее удачно система реализована в Хендай Крета. Тонкая настройка сенсоров позволяет определить даже несущественные колебания давления.

В современных автомобилях конструкция необходима по нескольким причинам.

  1. Экономия горючего. Правильно накачанные покрышки способны минимизировать сопротивление качению, что снижает потребление топлива.
  2. Безопасность дорожного движения. В некоторых ситуациях неправильное давление ухудшает управляемость автомобиля.
  3. Износ резины. Все покрышки при неправильном давлении изнашиваются на 30-35% быстрее, относительно эталонных показателей.

Устройство контроля давления в шинах


Состоянием на 2019 год существует два вида систем мониторинга.

  1. При помощи ABS модуля. Такая конструкция измеряет частоту вращения колес машины. Если в одной шине падает давление – она теряет диаметр и вращается быстрее остальных. Сенсор считывает показатель и передает его на ЭБУ. Недостатком подобной установки является запоздание реакции. Для подачи сигнала необходимо спустить давление на 25% от номинала. Также сенсоры не покажут проблему, если спускает одновременно два колеса на одной оси.
  2. Замер встроенными датчиками давления. Подобная установка применяется на машинах КИА Оптима и Соренто Прайм. В документах разработка указывается под кодировкой TPMS. Принцип действия основан на радио блоке монтируемом в полости шины на сосок. Прибор считывает фактическое давление и передает данные на радиоприемник. Далее сигнал выходит на ЭБУ, где сравнивается с эталонным показателем. В случае наличия разницы, на приборной доске загорается соответствующий индикатор.

Как работает система контроля давления в шинах TPMS

Принцип работы TPMS основан на радиопередаче сигнала в специальный блок. В большинстве современных машин, схема прибора централизованная – встроенная заводом. В таком случае устройство работает максимально точно. Для примера можно взять такие машины:

  • Mazda CX 5;
  • Volkswagen Golf 7;
  • Шкода Рапид;
  • Мазда СХ7.


Схематически принцип действия TPMS можно раскрыть так.

  1. Датчик внутри колеса реагирует на установленное давление к примеру 2,5 Ат.
  2. При снижении показателя ниже заданной точки, сенсор передает сигнал на приемник.
  3. Блок TPMS считывает информацию и сравнивает ее с эталонным значением в режиме реального времени.
  4. Далее на специальное табло (преимущественно модели Фольксваген) или индикатор (КИА, Мазда) передается информация для водителя – требуется регулировка давления.

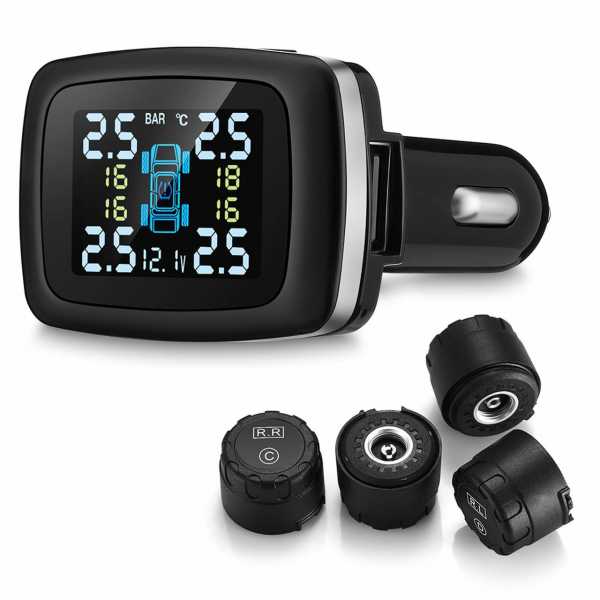

Некоторые автолюбители устанавливают сигнализаторы отдельно. Устройство подходит под все машины без исключения. Однако разница в устройстве есть. К примеру, для машин ВАЗ 2101/07 или ЗИЛ 131 актуально использование систем, монтируемых на внешнюю сторону ниппеля. Это аргументируется наличием камеры внутри покрышки – на такие колеса поставить внутренний сигнализатор невозможно.

Для бескамерок наиболее популярным в 2015-2018 годах был прибор Arena TPMS TP-310.

Эта простая конструкция разделена на две составляющие.

  1. Компьютер, выполненный в форм-факторе смартфона.
  2. Встраиваемые датчики.

Принцип действия аналогичен заводским моделям, с отличием, что модификация программируется пользователем самостоятельно. Также здесь присутствует встроенная система регулирования температуры внутри шин.

Во время работы, прибор устанавливается в салоне машины и показывает текущую информацию о состоянии колес.

Блок управления системы контроля давления в покрышках

Блок управления системы контроля в заводском виде представляет собой отдельный модуль или часть программного обеспечения бортового компьютера. В моделях, где используется система контроля RKA (VOLKSWAGEN Passat b7/Tiguan, Пежо 308) ПО забивается в блок ABS и деталь контролирует шины по частоте вращения. К слову на новых версиях Фольксваген Тигуан уже ушли от этой конструкции и используют встроенную систему нового поколения, аналогичную LR Discovery Sport. Косвенной причиной отказа стали частые сбои прибора. БК выдает ошибку 01325, сбросить которую проблематично.

В качестве примера БУ устройств, монтируемых отдельно, можно взять блок модели RTM 400. Аппарат содержится в одном корпусе и представляет собой полностью независимую систему измерения температуры и давления внутри колес. Внешние сенсоры накручиваются на соски, оборудованы радиопередатчиками.

Система контроля давления в шинах прямого измерения

Подразумевает установку активных датчиков непосредственно на колесо или внутрь полости покрышки. При этом на каждой стороне бампера устанавливаются дополнительные антенны и общий ресивер, передающий сигнал непосредственно на ЭБУ.

Подобные установки часто используются на автомобилях типа Лада Веста Кросс, Рено Дастер (после рестайлинга), Тойота Камри, семействе новых машин от VW. На более старых поколениях автоконцерна VAG и прочих (2000-2010 г.г.) преимущественно применялась пассивная версия установки, где в ход пускался блок ABS.

Среди продукции, монтируемой отдельно, особой популярностью пользуются разновидности TPMS таких типов:

  • 401 RITMIX RTM-401;
  • TPMS Вымпел T80-TS02/01.

Обе версии зарекомендовали себя с наилучшей стороны, и активно покупаются по территории стран СНГ.

Система косвенного контроля

Конструкция косвенного измерения не требует установки дополнительного оборудования на покрышку или внутрь колеса. Суть принципа лежит в считывании количества оборотов колеса датчиками ABS.

Во время прокола покрышки, сенсоры реагируют на уменьшение диаметра (сдутое колесо начинает вращаться быстрее относительно целого). Следом происходит передача импульса на ЭБУ, где происходит активация индикаторного диода или дисплея.

Наиболее популярные автомобили с подобной конструкцией:

  • VW Туарег, Джетта 6;
  • Skoda Octavia 7.


К минусам конструкции относится низкая точность (прибор не покажет плавное падение давления или пробой двух колес на оси). Также при смене покрышек требуется калибровка.

Контроль давления в шинах дистанционный беспроводной

Беспроводная система мониторинга в 2019 году используется в 80% автомобилей. По сути эта разновидность и является TPMS активного типа, когда сенсоры передают показания через радиоканал или Bluetooth.

Система контроля давления в колесах для легкового автомобиля

Принципиального отличия в конструкции TPMS для легковых и грузовых автомобилей нет. Единственным важным фактором выступает допустимое давление – на легковушки и кроссоверы типа Киа Рио Х Лайн, КИА Сид, Шкода Октавия А7 или Фольксваген Поло Седан монтируют внутренние датчики, рассчитанные под показатель не более 3 Ат. Если давление превышает допустимое значение – возможно повреждение сенсора.

В качестве доп. опции на легковую машину можно рассмотреть модель Tuao TY03.

Девайс оборудован внешними измерителями, что облегчает процесс монтажа и обслуживания. Благодаря широкому спектру настроек допускается установка практически на любую машину.

TPMS— система мониторинга давления в шинах: инструкция по применению

В некоторых машинах конструкция мониторинга через ABS установлена по умолчанию. К примеру Шкода Кодиак, Форд Фокус 3, Ауди А5, КИА Спортейдж 4, Mercedes S Class. Однако в машинах, где подобная функция не установлена, ее можно активировать. Для этого необходимо выполнить такие действия (на примере VW GOLF 5).

  1. Приобрести кнопку активации, фишку подключения, провода, контактные разъемы для блока АБС.
  2. Демонтировать накладку рычага КПП.
  3. На удобной панели разместить саму клавишу активации.
  4. Провести проводку в моторный отсек к соответствующему разъему.
  5. Вынуть фишку АБС блока из гнезда.
  6. И подключить кнопку к соответствующей клемме.
  7. После выполнения механики потребуется диагностический разъем соответствующей модели.
  8. На бортовом компьютере найти блок ABS, кодирование, и из выданной цифры отнять 16384+код автомобиля с установленной системой (на каждой модели свой).
  9. После выполнения манипуляций при движении авто, установленная клавиша должна сработать.
  10. При скорости более 30 км/ч нажать на кнопку активации. После этого система выдаст писк, и моргнет соответствующим диодом на приборной панели – это значит блок активируется. Спустя 2-3 мин. Система контроля переходит в рабочее положение.

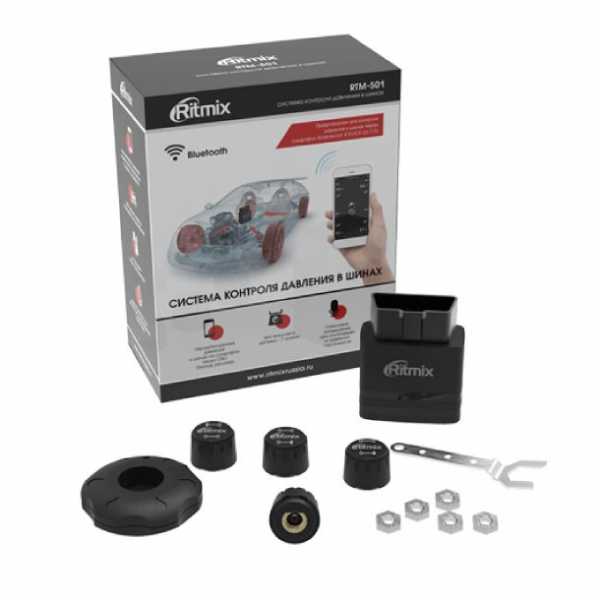

В качестве упрощенной системы можно использовать прибор Ritmix RTM 501. Его устанавливают как стандартную систему TPMS. Также для активации потребуется подключить его к специальному разъему на бортовой сети, через ABS ничего монтировать не нужно.

Внутри коробки присутствует инструкция на русском языке и все необходимые детали. Особо примечательным является то, что конструкция предполагает передачу сигнала на смартфон посредством специального приложения.

Установка контроля давления в шинах

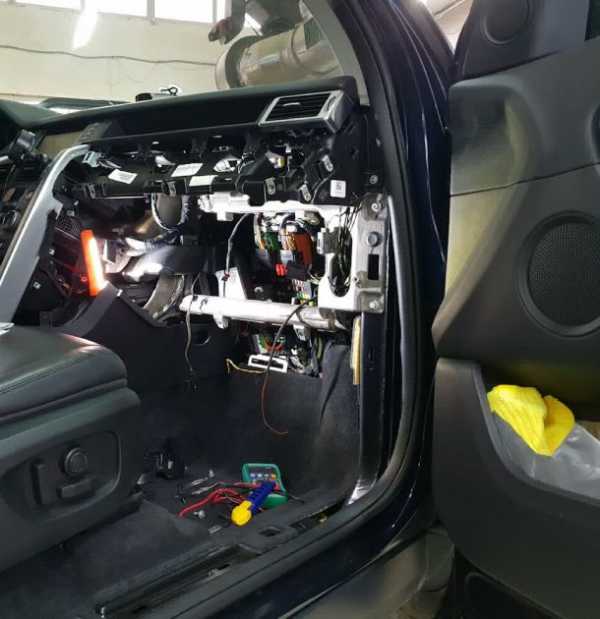

Процесс установки системы сложен технически. Если монтируется установка TPMS – монтаж необходимо выполнять в мастерской на профессиональном оборудовании. В противном случае возможно нарушение процедуры со всеми вытекающими.

Принципиально схему подключения можно рассмотреть на примере Discovery Sport.

  1. Внутрь колес устанавливаются мониторы (датчики).
  2. Далее в бортовую проводку монтируется блок TPMS.
  3. Последним этапом выступает программирование ЭБУ с внесением поправок в ОС.

Отключение системы

На большинстве автомобилей, где система мониторинга установлена с завода, отключить датчики невозможно (пример Хёндай Крета 2018 и более старых годов). Такая процедура не предусмотрена специально, для повышения безопасности дорожной обстановки.

Неисправность системы контроля давления в шинах

Даже на флагманских автомобилях типа Range Rover или Мерседес случаются ситуации, когда система мониторинга покрышек отказывает или работает неправильно. Среди основных поломок выделяются такие:

  1. Разрушение или отказ одного из датчиков внутри колеса. Часто становится последствием ударов или езды на пустых шинах. Также при перебортировке колес, мастера могут перепутать их местами, что также вызывает неполадки системы.
  2. Сели батарейки и сенсоры отключились. Внутренние и внешние блоки на колесах работают от батарейки. Когда элемент изнашивается, главный модуль выдает ошибку или неверно показывает давление.
  3. Сбой программного обеспечения. Это самая сложная проблема, требующая вмешательства квалифицированных мастеров.

Устранить простые поломки можно и своими руками. При отказе одного из датчиков, достаточно его заменить или поменять батарейку. Также система может «капризничать» в зимние периоды по причине остывания шин, что ведет к потере давления. В таком случае достаточно подкачать колеса.

Если поломка более сложного характера (слетела прошивка, «глючит» центральная консоль) для ремонта понадобится помощь специализированного оборудования и толковых мастеров.

Отзывы

Максим.

Езжу на VW Туарег. Система помогает контролировать давление в колесах, что неоднократно спасало на шоссе. В целом всем доволен. Единственно хотелось бы увеличить чувствительность сенсоров – если спустило меньше 0,3 КГ, все молчит.

Артем.

Купил машину с системой TPMS месяц назад. Кто знает, как отключить эту причуду? Датчики постоянно срабатывают непонятно почему. После проверки давления выясняется, что все нормально.

rus-avtomir.ru

Как работает датчик давления в шинах и какой тип контроля лучше

А знаете ли вы, что львиная доля серьезных ДТП происходит из-за проблем с резиной, на что прямо влияет внутрикамерное давление? Как часто вы его проверяете? А проверяете ли вообще утром, при спешке, в мороз, грязь, дождь?

Слышали ли вы про устройства, которые будут выполнять такую проверку за вас в постоянном режиме? Тогда читайте статью о том, как работает датчик давления в шинах и я уверен – вам захочется его установить!

Почему давление в шинах нужно постоянно контролировать?

Именно резиной колес машина сцепляется с дорогой и качество этого соединения зависит от оптимального уровня давления в шинах. Оно много на что влияет, но в первую очередь – на безопасность передвижения.

Резина колес считается слабым местом авто, т. к. на нее передаются огромные нагрузки, часто критические, например, при торможении или резких поворотах. И не всегда эти нагрузки выдерживаются, особенно при несбалансированном шинном давлении.

Для привлечения повышенного внимания водителей, в руководствах по эксплуатации транспортных средств (ТС), информация о проверке внутрикамерного давления специально помещается в первых пунктах.

Причем давление в шинах должно быть именно оптимальным – и повышенные и пониженные его показатели наносят вред.

Чем грозит низкое давление в шинах?

При пониженном давлении внутри шин существенно возрастает сопротивление моменту качения.

Это дает ряд отрицательных и даже опасных эффектов:

  • Повышенный износ протекторов;
  • Снижение степени управляемости ТС;
  • Увеличенный расход горючего.
Повышенный износ протекторов

Недопустимая деструкция формы покрышки приводит к ускорению протекторного износа примерно на 1/3. При повышенных скоростях приспущенная резина будет подвергаться перегреву из-за чего ее каркас может деформироваться. А это нередко приводит к взрыву колеса.

Также при экстренном торможении перегретая покрышка может провернуться на диске, а при резких поворотах вообще слететь с него. Все три ситуации чреваты внезапным ДТП с трудно прогнозируемым исходом. Но даже без аварий материальный ущерб от износа или порчи резины весьма существенен.

Снижение степени управляемости ТС

Если ТС не оборудовано какой-либо системой автоматического измерения шинного давления, а водитель проводит ручной контроль изредка, то высока вероятность продолжительной езды с ухудшенной степенью управляемости.

Сам водитель может не замечать сниженных динамических показателей или списывать их на дорожные и погодные условия. В критических же ситуациях незначительный боковой увод, к примеру, может спровоцировать полную потерю управления и автокатастрофу.

Увеличенный расход горючего

Снижение внутрикамерного давления всего на 0.5 At дает увеличение топливных затрат в 3%. Но эти цифры касаются только одного колеса, а у машины их 4 и все они могут быть с недобором давления, так что считайте.

Чем грозит повышенное давление в шинах?

Излишнее давление в шинах также нежелательно.

Оно приводит к таким последствиям:

  • Повышенному износу протекторов – будет интенсивно истираться центральная часть шины;
  • Снижению управляемости ТС – малая площадь сцепления с дорогой может спровоцировать заносы и даже опрокидывание авто;
  • Увеличению тормозного пути – при экстренном торможении это критический параметр;
  • Интенсивному износу подвески – повышенная упругость колес будет передавать больше амортизационной нагрузки к подвеске, что в добавок ухудшит комфортность езды для пассажиров.
  • Повышенному риску повреждения резины – перекачанное колесо легче повредить о выступающие неровности, например, при парковке.

Разновидности систем контроля давления, их принцип работы и техническое устройство

Важность оптимального давления в шинах и склонность многих водителей по разным причинам игнорировать регулярные ручные замеры, дало толчок к разработке и производству автоматических контрольных систем.

Они берут на себя основной объем хлопот по з

kulikavto.ru

Система контроля за давлением в шинах

Система контроля за давлением в шинах

TPMS (Tire Pressure Monitoring System)

· Система iTPMS

· Система direct TPMS

· Тire pressure warning reset switch

· Для инициализации системы надо …

· Первичная проверка системы

· В колпачках есть окошки …

· Косвенная система контроля давления в шинах

В последнее время всё чаще и чаще приходится сталкиваться в своей работе с вопросами клиентов: « … что за лампочка горит на приборной панели, погасите пожалуйста», рис.1:


И это не удивительно, потому как на автомобильном рынке США система TPMS начала внедряться уже с 1999 года, а с 2008 года это стало обязательной системой базовой комплектации для всех продаваемых в Америке легковых автомобилей и малых грузовиков. По данным американской национальной администрации безопасности дорожного движения National Highway Traffic Safety Administration (NHTSA), в 2011 году из-за несоответствующего нормам давления в шинах на американских дорогах погибло более 600 человек. С 2006 года эта опция становится всё более широкодоступной и на автомобилях выпущенных для Европы.

Как показывает практика, б/у автомобили из Америки обходятся дешевле российскому покупателю, чем, примерно, такого же класса автомобиль из Европы и россияне с удовольствием покупают японские тойоты, лексусы, мазды или хонды привезённые с Северной Америки. И тут многих обладателей этих автомобилей поджидает первый не очень приятный сюрприз. Как правило, перевозка по морю идёт в контейнерах и зачастую с машин снимают колёса, складируя их отдельно, отключают аккумуляторы, по просьбе будущих владельцев ещё в Америке меняют диски на «красивые» и никто при этом не задумывается, что по прибытии в Россию необходимо восстановить нормальную работу системы TPMS. В итоге, поставив автомобиль на учёт, его эксплуатация начинается с посещения автосервиса и дополнительных финансовых расходов, к которым большинство владельцев попросту морально не готово.

Самый последний свежий пример из моей практики Lexus IS250 4GRFSE 2008 года выпуска. Автомобиль в идеальном состоянии, чёрный металлик, белый кожаный салон, полная комплектация и новые диски, которые поставили перед отправкой в Россию по просьбе будущей хозяйки ... а о том, что надо прописать датчики никому и в голову не пришло. Американцам это, по видимому, безразлично, а хозяйка о такой проблеме и предположить не могла.

Снятие/установка колёс, монтаж/демонтаж шин чтобы переписать номера датчиков, балансировка 4-х колёс, полюс прописка четырёх датчиков и это ещё хорошо что все датчики оказались на месте и рабочие, а если бы нет, то денежные вливания в автомобиль существенно увеличились бы,- рис. 2:


Так что же из себя представляет система контроля за давлением в шинах TPMS, имеющая ещё одно название TPWS (Tire Pressure Warning System). Что побудило авто-производителей внедрять эту систему в своих автомобилях?


В первую очередь, это безопасность дорожного движения и борьба за экологию. А что же автовладельцы, за дополнительную безопасность несут дополнительные расходы по использованию и обслуживанию? Не только. Есть в ней и более приятные моменты, в дополнение к повышенной безопасности ещё и общее снижение расходов на эксплуатацию автомобиля. По исследованиям проведённым в США выяснено что срок службы автомобильных шин уменьшается в прямой зависимости от недостаточного давления. Шина, которая должна иметь стандартное давление в 32psi имеет срок службы 80 000 миль, если давление падает до 29psi то отнимаем 8 000 миль, до 26 psi минус 16 000 миль, а до 22 psi то уже минус 24 000 миль или более 25%. Конечно, все эти цифры верны при условии, что диски без замечаний и колёса надлежащим образом отбалансированы.

Изначально мониторинг за состоянием давления в шинах некоторые авто-производители начали включать в систему ABS. Это довольно простой и низко-затратный метод решения этой проблемы, но имеющий некоторые ограничения. Называется такая система «косвенная» Indirect TPMS, преимущество её в дешевизне, используются уже установленные датчики и блоки, есть и недостатки, такие как существенная погрешность измерения и некоторые другие, хотя компании NIRA Dynamics AB и Dunlop Tech GmbH продвигающие iTPMS на европейском рынке имеют несколько иную точку зрения, но об этом в конце статьи.

Вообще, американский автопром был пионером по внедрению этой системы. Но на большинстве североамериканских систем iTPMS (автомобилей с1999 по 2003 годы выпуска), система не может обнаружить утечки давления, если две шины расположенные на одной оси или все четыре колеса имеют одинаковую потерю давления. Принцип работы системы iTPMS следующий, при изменении давления в шинах изменяется и длина окружности колеса, соответственно изменяется скорость вращения колеса, что фиксируется датчиком скорости системы ABS и при превышении допустимых пределов загорается сигнальная лампа. В большинстве случаев, для того, чтобы датчик скорости зафиксировал разницу в скорости вращения колеса потери давления должны составить где-то 0,55 — 0,95 бар. Это зависит от типа, диаметра и пропорции шин, а так же чувствительности системы ABS. На низко-профильных шинах с жесткими боковинами диаметр изменится меньше, чем на стандартных шинах с высоким пропорциями и более мягкими боковинами. Потеря в 0,7 бар на низко-профильной шине может изменить диаметр менее чем на 1 мм, а большинство систем ABS не может обнаружить изменения скорости вращения при уменьшении диаметра меньше чем на 1 мм. По этой причине система iTPMS не столь чувствительна, как система dTPMS, в которых датчики давления расположены в каждом колесе.

Также в системе iTPMS должна быть проведена калибровка каждой шины, после замены, ремонта или балансировки. Водитель должен нажать специальную кнопку системы iTPMS - «reset» на щитке проборов или следовать процедуре адаптации описанной на информационном дисплее. Важно, чтобы все шины были должным образом накачаны перед процедурой перекалибровки - иначе контрольный модуль системы iTPMS, откалибрует колёса неправильно и может не обнаружить потерю давления в шинах. Процедуры перекалибровки существенно отличаются от производителя и года выпуска автомобиля. В Америке даже выпущена специальная справочная программа, стоимость которой колеблется в границах от $85 до $185 USD. Заказать и купить при необходимости можно здесь - http://www.tireindustry.org/pdf/0908-TPMS-RelearnFlyer_lorez.pdf . В программе есть все автомобили американского рынка вне зависимости от страны производителя.

Никаких специальных процедур, помимо калибровки описанной выше, для системы iTPMS не требуется. Нужно всего лишь перед калибровкой проверять давление в шинах на соответствие заданному. Система довольно надёжна и выход её из строя возможен лишь в случае поломки в системе ABS.

Некоторые модели автомобилей американского рынка имеющих систему iTPMS — 2001-2003 Ford Windstar, 1997-2002 Buick Park Avenue, 1999-2003 Buick Century & Regal, 2002-2003 Buick LeSabre, 2003 Buick Rendezvous & Aztek, 2000-2003 Chevy Impala & Monte Carlo, 1999-2002 Chevy Alero, 1999-2002 Pontiac Grand Am, 1997 - 2003 Pontiac Grand Prix, 2000 - 2003 Pontiac Bonneville, и 2001-2003 Oldsmobile Aurora.

В системе direct TPMS в каждое колесо устанавливается отдельный клапан с вмонтированным в него датчиком измерения давления, опционально с датчиком температуры, трансмиттером, антенной и батарейкой обеспечивающей электропитание электронных элементов. Антенной служит ствол клапана и колпачок, так что не стоит менять оригинальный колпачок на новый пластиковый, можно внезапно получить абсолютно не нужную проблему и головную боль по её устранению. На автомобилях Honda, когда TPMS ECU находится в "режиме обучения", активация датчиков в определенной последовательности говорит TPMS ECU, где расположено колесо. Последовательность обычно начинается с левого переднего колеса, и движется по часовой стрелке. Адаптация системы на некоторых моделях автомобилей может понадобится даже после балансировки при обслуживании колёс, демонтажа/монтажа, смены резины или устранения проколов. Но я с такими пока не встречался потому как наш автосервис услуг по шиномонтажу до последнего времени не оказывал. Перед началом диагностики и обслуживания этой системы на Toyota в обязательном порядке перепишите ID всех датчиков на листок и имейте его под рукой, потому что в случае прописки, даже при замене одного датчика, вам придётся заново вводить ID всех датчиков. А для прописки датчиков на автомобилях Хонда необходима только дилерская программа HDS, причём с оригинальным адаптером Honda HIM или GNA 600. Так же при помощи сканера можно изменять порог заданного давления в шинах, естественно уведомив об этом владельца, чтобы тот мог осуществлять его контроль и в случае заезда для обслуживание на другой сервис. И ещё на Honda есть очень удобная опция определения местоположения датчика, что существенно облегчает его выявление при наличии неисправности. У Toyota в программе Techstream таких функций к сожалению не предусмотрено.

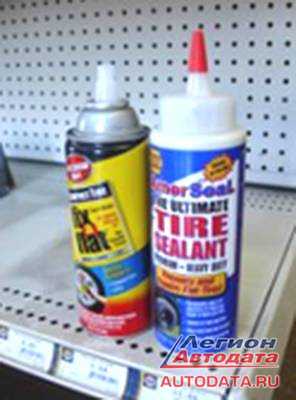

Есть ещё очень важное предостережение при обслуживании колёс с датчиками системы dTPMS. При проколе колеса не в коем случае нельзя использовать аэрозоль герметик для его ремонта. Герметик может нарушить нормальную работу датчика давления, исказив показания или совсем выведя его из строя. И вместо одной проблемы можно получить другую, гораздо более дорогостоящую. Обычно на баллончиках с таким аэрозолем всегда имеется информация о невозможности его применения в автомобилях оснащённых системой dTPMS.

Системы iTPMS к такой проблеме не чувствительны,- фото 3:


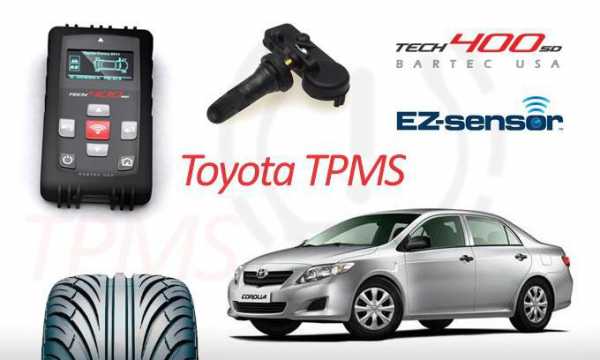

Диагностику и настройку систем dTPMS можно производить не только дилерским оборудованием, на вторичном рынке в США доступны тестеры таких известных брендов как ATEQ, Bartec, OTC и многие другие. Стоимость таких мультимарочных тестеров колеблется в границах чуть дороже или дешевле $500 USD. Цена зависит от охвата марок, модельного ряда и доступных функций. Приобрести это оборудование может каждый желающий.

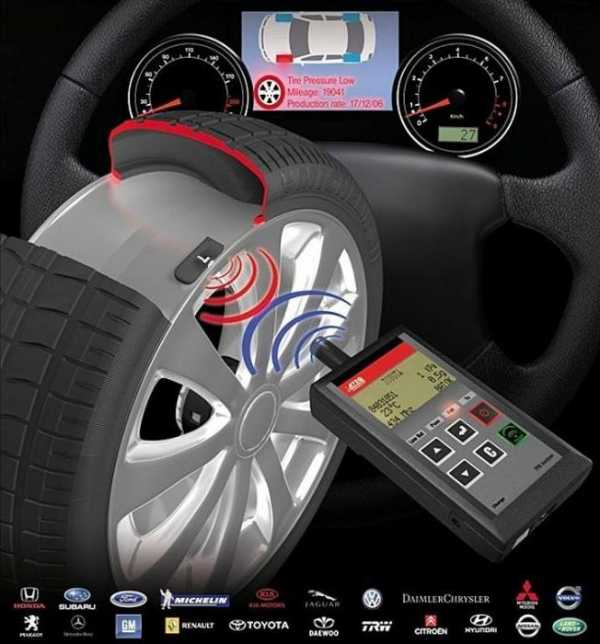

Тестер, подключившись к системе dTPMS обычно активирует датчики давления таким образом, что они начинают транслировать сигнал. Затем ЭБУ системы dTPMS проверяет работоспособность всех датчиков и их показания. Этот инструмент может быть использован как для проверки работы каждого отдельного датчика, прописки в ЭБУ новых датчиков при их замене, так и для устранения неисправностей в системе dTPMS. Многие из этих тестеров имеют порт USB, который позволяет обновлять по мере необходимости программное обеспечение, а также для загрузки информации из памяти тестера на ПК для печати или сохранения.
Более подробно рассмотрим систему dTPMS на примере автомобиля Toyota Land Cruiser 2008 года выпуска.


На нижеприведённом рисунке можно проследить взаимосвязь всех компонентов системы и как видим всё довольно просто и понятно,- рис. 4:

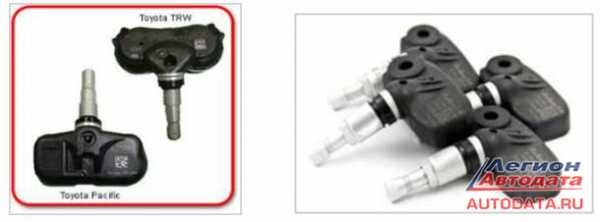

Каждое колесо на этом автомобиле, включая и запасное имеет клапан с вмонтированным в него датчиком давления, трансмиттером и батарейкой автономного питания датчика,- рис. 5:

Датчик считывает показания давления и данные в виде радио сигнала, содержащие в том числе и ID каждого датчика и передаются в Tire Pressure ECU через антенну в ресивере установленном на крыше автомобиля,- рис. 6:


До тех пор, пока ID датчиков зарегистрированы в Tire Pressure ECU, программа сравнивает давление во всех шинах, включая запасное колесо. Если показания давления воздуха ниже определённого порога, заданного программно в ECU, на панели загорается соответствующий транспарант и предупреждает об этом водителя.

Так же при возникновении необходимости обнуления показаний системы и её актуальной инициализации внизу на приборной панели под рулевым колесом есть соответствующий переключатель Тire pressure warning reset switch,- рис. 7:

При работе системы dTPMS, ECU системы может оперировать запрограммированными данными, которые соответствуют определённому типу шин. Таким образом, при продаже дилер должен установить порог предупреждения для надлежащего значения в соответствие с правилами рынка продажи.

Используйте функцию сброса только после того, как давление воздуха во всех шинах (включая запасное колесо) было скорректировано для конкретного транспортного средства в соответствии с данными от дилера (для TLC 200 2008 года выпуска это 230kPa).

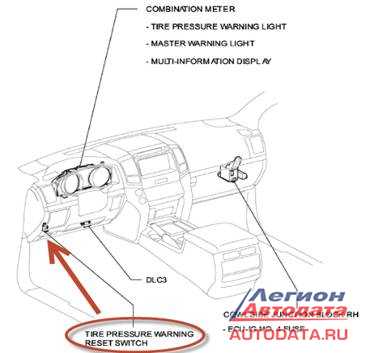

Для инициализации системы нажмите и удерживайте Тire pressure warning reset switchв течение 3-х или более секунд с положением ключа зажигания (IG ON). Когда ECU системы получает сигнал инициализации, предупреждающий индикатор на приборной панели мигает 3 раза (1 секунду горит, 1 секунду не горит).

Во время инициализации системы и датчиков измерения давления воздуха в шинах, регистрируемые сигналы, передаются на ECU с частотой раз в минуту. Процесс инициализации завершается, когда сигналы от всех датчиков в шинах (включая запасное колесо) были получены.


Первичная проверка системы

Когда водитель включает зажигание автомобиля, контрольная лампа системы TPMS должна загореться на 3 секунды и потом погаснуть. Если лампа не загорается, то в первую очередь необходимо проверить саму лампочку и её электропроводку.

В случае, если лампа загорается и не гаснет, значит, в системе присутствуют проблемы, которые необходимо выявить и устранить. При отсутствии дилерского сканера, в первую очередь необходимо проверить давление во всех колёсах, включая запасное и при необходимости привести его к необходимым параметрам.

Для Toyota Land Cruiser 2008 года выпуска это (рис.8) :

Если после регулировки давления система заработала нормально и контрольная лампа погасла, но через некоторое время загорелась вновь, то наиболее вероятной причиной будет утечка воздуха из какого-либо колеса. И тут, конечно, самый лучший помощник — диагностический сканер с соответствующими функциями контроля системы TPMS. Но конечно же это не единственная причина не гаснущей контрольной лампы.


Так же возможные причины:

- давление в шинах является аномально высоким, абсолютное давление: 600 кПа (6,1 кгс/см 2, 87 фунтов на квадратный дюйм) или выше, относительное давление: 500 кПа (5,1 кгс/см 2, 73 фунтов на квадратный дюйм) или выше.

- севшая батарейка в клапане, установленном в колесе (срок службы батареи 10 лет).

- устройства, которые используют подобную радиочастоту находятся в непосредственной близости от автомобиля или используются в автомобиле.

- тонирующая плёнка, которая влияет на радиосигналы, наклеена на стёкла автомобиля.

- большое количество снега или льда налипло в колёсные арки или на диски.

- на автомобили установлены шины, не соответствующие спецификации.

- большой металлический предмет, который может влиять на радиосигнал расположен в багажнике.

- отсутствие запасного колеса.

- если при переустановке колёс, в любом из колёс не установлен клапан с датчиком.

В нижеприведённой таблице показаны режимы работы светового индикатора системы dTPMS на щитке приборов в соответствии с различными ситуациями возникающими в процессе эксплуатации (рис.9).

Система dTPMS проста и понятна, но несмотря на это, для Toyota Land Cruiser 2008 года выпуска имеет 31 диагностический код неисправности (DTC). Отрадно то, что коды довольно точно локализуют область неисправности и существенно облегчают работу по диагностике и ремонту.

Для получения более подробной информацией в каждом конкретном случае конечно же необходимо использовать руководство по обслуживанию и ремонту автомобиля.


Системы по контролю за давлением в шинах не ограничиваются только двумя вышеописанными типами iTPMS и dTPMS, на вторичном рынке существуют ещё довольно оригинальные предложения по мониторингу давления в шинах. Об одном из них не могу не упомянуть. Это наверное самый дешевый тип системы TPMS (в США за комплект менее $ 15). Простые подпружиненные "защитные колпачки", которые помещаются на существующий ствол клапана подкачки колеса. В колпачках есть окошки, которые показывают внутренний цвет индикатора.

Зеленый означает, что шины имеют хорошее давление (2,1- 2,3 бар), видим желтый, если давление падает на 0,3 бара, и красный если давление падает на 0,7 и более бар (рис. 10):


Единственным недостатком этой системы является то, что она требует от водителя визуального осмотра шины. Не существует сигнальной лампы в салоне автомобиля или иного способа предупреждающего водителя. Если шина теряет давление во время движения, то вы не будете об этом знать, пока она не станет совсем плоской.

Теперь, как упоминал в начале статьи, немного информации в защиту системы iTPMS от производителя. Взгляд на проблему с другой стороны... ))


Косвенная система контроля давления в шинах


(Indirect Tire Pressure Monitoring Systems) — Мифы и факты.

http://www.niradynamics.se/resource.php?tag=itpms_myths_english

Европейский парламент в 2009 году принял решение, что все пассажирские автомобили должны быть оснащены системой контроля давления в шинах (TPMS). Это касается новых моделей автомобилей, произведённых после ноября 2012 года, и всех транспортные средства, которые будут вновь зарегистрированы в дорожно-транспортных происшествиях с ноября 2014 года. Это результат проведённой работы руководством ЕС не только для для защиты окружающей среды, но и для повышения безопасности дорожного движения. Есть ещё слишком много машин на дорогах со слишком низким давлением в шинах — это влияет на увеличение расхода топлива, и как следствие, увеличение количества вредных выбросов в атмосферу, а в крайних случаях, эти автомобили представляют собой реальную угрозу безопасности дорожного движения. Отсутствие нормального давления в шинах часто рассматривается как одна из причин в большой доле автомобильных аварий и ДТП.


В 2010 году около 15% всех новых европейских автомобилей были оснащены системой контроля давления в шинах, и очень отрадно, что их количество продолжает неуклонно расти. Тем не менее, большинство водителей еще не знакомы с этими системами, и настало время, чтобы узнать о фактах и развеять некоторые мифы. Во-первых, существуют два различных типа систем контроля давления в шинах, «прямая» и «косвенная». Обе технологии имеют свои сильные и слабые стороны.


Непосредственная система или dTPMS оснащена датчиками давления в колесах, которые, как правило, прикреплены к диску. Они измеряют давление, а так же часто и температуру, и отправляют эти данные посредством радио-сигнала на антенну принимающего устройства в автомобиле. Одним из наиболее очевидных преимуществ этой системы является постоянный мониторинг давления, которое на некоторых моделях автомобилей даже выводится на монитор для удобства водителя. Но есть и недостатки: передатчики требуют батарей, которые по мере износа через несколько лет должны быть заменены. При определённом везении, это может совпасть по времени с уже запланированной заменой покрышек, в противном случае шины должны быть демонтированы и установлены заново специально для замены источника питания датчика. Кроме того, большинство датчиков разработаны так, что батарейка не подлежит отдельной замене и поэтому приходится менять весь датчик в сборе. Так же необходимо иметь комплект датчиков как на летних, так и на зимних колёсах. При ценах более чем 50€ за датчик это становится дорогостоящим удовольствием. Сюда можно добавить и дополнительно возникающую проблему с утилизацией токсичных и электронных отходов.

Косвенная система измерения давления в шинах или iTPMS, не использует дополнительные датчик в колесах — она использует существующие сигналы, скорости вращения колес от ABS/ESP. Технология iTPMS связывает их с другими сигналами, такие как угол поворота рулевого колеса и крутящий момент двигателя и путём анализа входящих данных и интегральных расчётов давление в шинах можно контролировать косвенно — отсюда и название.


iTPMS зарекомендовала себя как очень надежная и простая в обращении. После каждой проверки давления в шинах или замены колеса перезагрузки системы не требуется — данные обнуляются простым нажатием кнопки. Теперь система знает номинальное давление. Это позволяет обнаруживать потерю давления не только в отдельном колесе вызванную, к примеру проколом, а также и постепенную потерю воздуха в течение длительного периода времени во всех четырёх колесах.


О системе iTPMS существует много мифов и предрассудков и для большинства из них отсутствуют фактические основания или они просто ошибочны. Поэтому два ведущих поставщика iTPMS Dunlop Tech из Hanau, Германия и NIRA Dynamics из Linköping, Швеция, решили проверить свою продукции у TÜV SÜD вместе, чтобы дать на обсуждение фактическую информационную базу о iTPMS. Обе компании предоставили по одному транспортному средству с летним и зимним комплектами шин для испытания.

NIRA Dynamics AB из Linköping, Швеция, является компанией, специализирующейся на программных решениях для автомобилей. Основным продуктом компании является iTPMS, называющейся TPI (Индикатор давления в шинах), который можно найти в основном в моделях автомобилей группы Volkswagen.

Dunlop Tech GmbH из Hanau, Германия, разрабатывает и поставляет по всему Миру мобильные системы для шин, такие как IMS (Instant Mobility System) и Warnair, а так же iTPMS. Автомобили по всему Миру оснащены высокотехнологичной продукцией Dunlop Tech.


1) iTPMS может не только обнаруживать потери давления в отдельном колесе, также стало стандартной функцией и осуществление надежного контроля медленной потери давления во всех четырёх колесах. Современный iTPMS второго поколения использует так называемый «спектральный анализ мониторинга давления определенных шин в зависимости от амплитуды колебаний сигнала». Это делается индивидуально для каждого колеса и позволяет осуществлять всеобъемлющий контроль за всеми четырьмя колесами. Новое законодательство ЕС уже предусматривает соответствующие тесты. Косвенные системы могут обнаружить падение давления на 20% на всех четырёх колесах через 15 минут времени вождения автомобиля. Это в четыре раза быстрее, чем требуется по закону.


2) Система iTPMS точна, надежна и предупреждает уже при умеренных потерях давления. Разница температур между прохладным утром и горячим полуднем солнечного дня может привести к разнице давления в шинах более 0,3бар. Эффект повышения и снижения температуры воздуха в шинах при вождении может добавить ещё 0,2-0,3бар. Тем не менее, нет никаких причин, чтобы горящий на панели приборов транспарант предупреждения системы iTPMS заставил водителя добираться до ближайшей заправочной станции для подкачки колёс. Фиксация падения давления в шинах 0,2 бар или 10% на практике не имеет смысла и только может необоснованно увеличивать расходы водителей на эксплуатацию транспортных средств.


Кроме того, необходимо проводить различие между точностью измерения и порогом предупреждения системы iTPMS, который был установлен в размере 20% падения давления от первоначального уровня. Действующее законодательство ЕС предписывает предупредить водителя не позднее, чем перепад давления в шинах превысит 20%, но как показывает практика, даже раньше. Тесты, проведенные компанией TÜV SÜD, это подтверждают.


Исследование, проведенное компанией TNS Sifo среди шведских автомобилистов показало, что более половины автомобилистов считают предупреждения о потере давления на 15%, слишком преждевременным и не оправданным, предупреждение о потере давления на 20% преждевременными и не оправданными считают 25% автомобилистов. Риск игнорирования предупреждения автовладельцами слишком высок, если пороговые значения будут не высокими.


3) Система iTPMS работает не только со всеми оригинальными шинами и колесными дисками, она также совместима с большинством новых шин и дисков доступных на вторичном рынке. В настоящее время косвенные системы настроены для оптимальной работы со всеми типами оригинальных шин. Кроме того, они проходят испытания с различными новыми популярными шинами и дисками доступными на вторичном рынке, чтобы убедиться, что водители не будут иметь впоследствии проблемы при замене оригинальных шин и дисков. Таким образом, iTPMS будет нормально работать практически с любым оригинальными шинами подходящими для конкретного транспортного средства. В отличие от датчиков непосредственной системы dTPMS, установленных на оригинальном диске, которые не всегда подходят для колесных дисков со вторичного рынка.


4) Работа системы iTPMS на высоких скоростях, как это часто встречается на немецких автострадах. Постоянное сравнение скорости каждого колеса — это один из оплотов системы iTPMS и эта функция работает отлично даже на скоростях выше 130 км/час, надежно обнаруживая проколы даже на немецких автобанах. Как, например, показал один из тестов. Сигнальный транспарант предупреждения системы iTPMS на панели приборов включился на скорости автомобиля около 170 км/час.

5) Система iTPMS устойчива к изменениям нагрузки. Современные косвенные системы имеют сложные алгоритмы для компенсации и учёта изменения нагрузки. Тесты № 11 и 12 TÜV SÜD проведены с разницей в нагрузке 250 кг на заднюю ось - в размере до 2 взрослых пассажиров на заднем сидении и около 100 кг багажа - ясно показывают, что нагрузка не является проблемой для iTPMS.


6) Система iTPMS может достоверно указать, какие колеса имеют слишком низкое давление. Современные iTPMS надежно показывают, одно или несколько колес имеют проблемы. Водитель точно знает, какие шины менять и поэтому может выбрать безопасное место для остановки и ремонта.


7) Система iTPMS вовремя определит полностью спустившее колесо. Довольно частое явление, когда водитель не замечает прокола шин с утра после парковки автомобиля на ночь. На следующее утро, колесо спущено, но это можно не увидеть сразу. В любом случае цель iTPMS - скорейшее предупреждение об этом, чтобы вы с неисправным колесом не выехали на обычную дорогу и тем более на автостраду. Уже в настоящее время система iTPMS имеет такую функцию, и возможности постоянно расширяются. Тест № 15 от TÜV SÜD показывает, что спустившее колесо может быть обнаружено примерно за 10 секунд.


8) Система TPMS, с точки зрения потребителя, должна непрерывно мониторить потери давления, а не контролировать состояние шин периодически. Резкие перепады давления очень редко встречается в практике и реальные потери давления не являются внезапными событиями. Даже проколы приводят к постепенной, устойчивой потере в течение многих минут, а зачастую и часов. Естественные потери давления из-за диффузии или утечек через микроскопические отверстия могут растянуться на несколько месяцев, пока не достигнут значительных размеров. Внезапный скачок давления в шинах, например на 20% следовательно не правило, а редкое исключение. Поэтому в реальной жизни системы TPMS должны быть особенно чувствительны к контролю непрерывных потерь давления. Так называемый «шаговый тест» в соответствии с существующим законом имеет мало практического значения, несмотря на то, что правовые требования описаны именно как «пошаговый контроль давления». Но это связано, главным образом, с тем, что есть определённое убеждение - тест не может длиться шесть месяцев. Кроме того, «пошаговый контроль давления» легче в осуществлении и точнее в повторении. Поэтому для упрощения предполагается, что TPMS, которые выдерживают испытания «пошагового контроля давления», также обнаружат и реальное, устойчивое снижение давления. Ориентированная на клиента система iTPMS, сумела показать в проведённых испытаниях все свои преимущества, потому что эта система может следить за фактическим давлением в шинах непрерывно. Тесты «пошагового контроля давления» проводимые dTPMS выглядят более быстрыми и точными по сравнению с iTPMS, чем они есть на самом деле, на практике. Испытания проведённые компанией TÜV SÜD с точки зрения непрерывного контроля потерь давления, в частности тест № 13 показал это однозначно и ясно. iTPMS обнаруживает 20% потерь давление на всех четырёх колесах через 15 минут. Соответствующий контроль системой dTPMS зажигает на панели предупреждающий транспарант при снижении давления на 16-18%. В 2006 году Audi TT был первым автомобилем в Европе, на котором iTPMS установили в качестве опции. В 2007 году iTPMS установили на моделях Audi A4 и Audi A5.

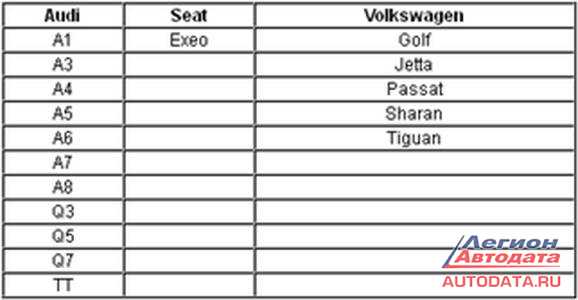

В течение 2008 года iTPMS появилась в США на Audi A6. В настоящее время iTPMS установлена на следующих моделях автомобилей Audi, Seat и Volkswagen, рис. 11:


Для начального знакомства с системой контроля за давлением в шинах, думаю, что информации более чем достаточно, остальное придёт по мере накопления практики работы с этой системой в процессе обслуживания автомобилей и их эксплуатации.

Удачных всем ремонтов и беспроблемного обслуживания своих автомобилей.

Боровиков Игорь Александрович

© Легион-Автодата

(ник на форуме Легион-Автодата semirek)

Автосервис "Япония Авто"
г. Калининград, ул.Портовая, 45
+7 [4012] 63 12 55, 65 60 99, +7(911) 475 9493
http://www.japanauto.ru


autodata.ru

Стоит ли устанавливать систему контроля давления в шинах TPMS: характеристики и отзывы

Практически любой современный автомобиль прост в эксплуатации – садись за руль, включай нужную передачу и в путь-дорогу! Но эта простота объясняется сложностью устройства всего транспортного средства. Также стоит отметить слаженность работы многих узлов и агрегатов. И это касается не только важных систем, таких как ДВС и КПП, система контроля давления в шинах TPMS тоже заслуживает внимания.

Автолюбители, в особенности те водители, у которых за плечами богатый опыт, знают, что снижение давления в шинах приводит к снижению управляемости и устойчивости автомобиля. Большинство владельцев до сих пор накачивают колеса при каждом удобном случае, когда автомобиль уже заметно просел.

Чтобы не пришлось мучиться, лучше установить специальные датчики, которые возьмут на себя мониторинг по состоянию шин. Об этом и поговорим в теме данной статьи.

Что такое TPMS?

Если по сути, то здесь нет ничего сложного в понимании. Это специальное устройство, которое позволяет с легкостью определять, какое давление в шинах на данный момент времени. Причем тип транспортного средства не имеет значения.

А что касательно интерфейса, то он может быть в виде:

  • калибровочной шкалы;
  • дисплея на мини компьютере;
  • экрана бортового компьютера – причем вся необходимая информация выводится в режиме реального времени.

Система контроля давления воздуха в шинах TPMS расшифровывается как Tires Pressure Monitoring System, что и переводится как "система контроля давления в шинах".

Необходимость в контроле

Помимо давления в шинах, на поведение автомобиля на дороге влияет несколько факторов. Чтобы более наглядно представить себе насколько рассматриваемое устройство TPMS необходимо, достаточно взглянуть на приведенный ниже рисунок.

Как нетрудно догадаться, определенное давление в шинах создает так называемое пятно контакта колеса с дорожным покрытием. Следовательно, от этого зависит, насколько безопасно управлять своей машиной, и какова будет продолжительность эксплуатации самих шин.

В большинстве случаев можно и не заметить прокол колеса своевременно, как это бывает в случае пробития одного из задних колес. А езда со спущенной шиной, с преодолением более сотни метров, рано или поздно приводит к неизбежному повреждению покрышек. Дальнейшее ее использование уже находится под большим вопросом.

Установка системы контроля давления в шинах и датчиков TPMS позволит быть в курсе пониженного давления и при необходимости принять экстренные решения (торможение) во время движения автомобиля. Это убережет покрышки от преждевременного износа, что, в свою очередь, позволит сохранить семейный бюджет.

Принцип действия TPMS

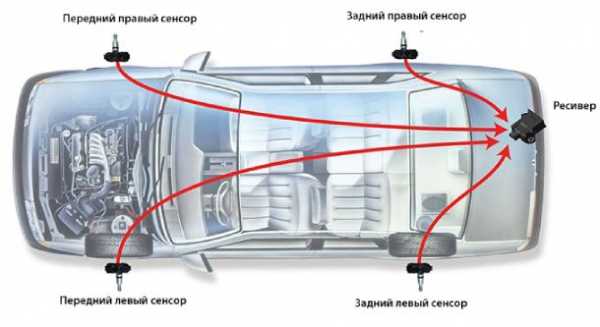

Как же работает данная чудо-система? Главный блок включается, стоит только водителю повернуть ключ зажигания. Далее он непрерывно следит за беспроводными сигналами датчиков TPMS. Помимо этого, в системе имеется приемник, который способен хранить в себе ID коды каждого из датчиков. Это идентификационный номер, присваиваемый каждому сенсору индивидуально.

Как только приемник получает сигнал, он проводит сверку ID кода, анализируя, идентичен ли он коду, который сохранен в блоке управления. При совпадении подключается тревожный алгоритм TPMS. В обязанности TPMS (системы контроля давления в шинах) Parkmaster, как впрочем, и любой другой модели, входит анализ давления в шинах и изменение температуры. На это тратится определенный промежуток времени, после чего делается вывод о наличии потенциальной опасности или ее отсутствие. Об этом дается знать водителю.

Помимо этого, блок способен провести самостоятельную диагностику касательно работоспособности своей цепи. И если будет обнаружена неисправность, владелец транспортного средства будет осведомлен.

Особенности системы контроля

Та система, которая производит мониторинг давления в шинах, позволяет своевременно реагировать на любые отклонения (вплоть до критического значения) и передавать всю необходимую информацию на индикатор. При этом система бывает нескольких видов:

  • прямой контроль;
  • косвенный контроль;
  • использование специальных колпачков.

Несмотря на то, что каждый из перечисленных способов контроля работает по-своему, основная задача, которая возлагается на систему контроля давления в шинах TPMS в целом, одна – обнаружить изменение давления в шинах и оповестить об этом водителя.

Что характерно, системы позволяют обнаружить спущенное колесо еще на ранней стадии. Это позволяет избежать ежедневных манипуляций с манометром со стороны водителя.

Но иногда от данных устройств нет толку – значительный прокол либо при разрыве покрышки. В этом случае воздух из шин выходит слишком быстро и нарушение управляемости автомобилем водитель почувствует задолго до того, как автоматика подаст сигнал. Прежде чем покупать данные системы, лучше ознакомиться с тем, как они устроены.

Прямой мониторинг

Данная система контроля имеет следующее обозначение – dTPMS. Здесь используется прямой замер давление в шинах. При этом на все колеса ставятся специальные датчики, каждый из которых, помимо измерителя давления, может определять температуру, и оснащен передатчиком, который связан с принимающим устройством.

Что касается датчика давления, то он может быть двух видов:

  • внутренний;
  • внешний.

TPMS система контроля давления в шинах, оснащенная первым типом, который заменяет вентиль на шине, и, помимо своей прямой обязанности, может передавать сведения касательно давления воздуха. Второй элемент накручивается непосредственно на сам вентиль. Отправляемый сигнал поступает на блок управления, который занимается его обработкой, после чего результат появляется на приборной панели. При помощи прямого контроля можно оценить насколько изменилось давление в шинах. Оно может быть незначительным, сильным или внезапным.

В случае, когда один из датчиков неисправен, задействуется система DDS. Только она не способна проводить измерение давления в шине, лишь фиксирует его изменения. О результатах ее работы можно судить по лампочке.

Вся система dTPMS отличается сложным обслуживанием. Так, если необходимо заменить колесо или провести его балансировку, то без повторной калибровки не обойтись. Иначе это зовется пройти «обучение». В любой инструкции системы контроля давления в шинах TPMS об этом упоминается (если это необходимо). Поэтому важно не просто приобрести ее, но и заглянуть в документацию и ознакомиться с ее содержанием.

Помимо этого, при использовании dTPMS, нельзя в случае прокола заливать внутрь колеса гели и прочие подобные средства. Это губительно сказывается на датчиках давления, и вся система может выйти из строя.

Косвенный контроль

Косвенная система контроля тоже имеет свое обозначение – iTPMS и, как правило, она представляет собой часть ABS. Здесь нет необходимости в установке каких-либо дополнительных датчиков по измерению давления. Принцип работы здесь немного иной. Вместо него происходит замер скорости вращения колес. Штатными устройствами ABS/ESP.

В отличие от нормального колеса, у спущенного радиус меньше, следовательно, за время одного оборота оно проходит меньшее расстояние. За это отвечает специальный датчик, и поступаемая с него информация принимается блоком ABS, где подвергается обработке.

Если, к примеру, система контроля давления в шинах TPMS 200 (CMT-TP200) замечает какое-либо расхождение, то водитель будет уведомлен контрольной лампой на приборной панели в сопровождении звукового сигнала.

Что касается допустимых параметров, то за их хранение отвечает память контроллера. У системы есть как достоинство, так и недостаток. И если простота – это, скорее, плюс. То вот минус заключается в калибровке после каждой подкачки, проведение процедуры балансировки, а также замены колес.

Использования колпачков

Как дешевый и действенный вариант по контролю давления в шинах – приобретение специальных колпачков. Здесь вообще не требуется устанавливать никакие датчики, а все, что нужно – это накрутить на вентили колпачки. Верхняя их часть прозрачная, что служит индикатором состояния колес.

В них используется цветовая индикация:

  • Зеленый цвет – все в порядке, можно ездить, ни о чем не беспокоясь.
  • Желтый цвет – нужно проверить давление в шинах.
  • Красный цвет – сигнализирует о том, что нужно накачать шины и ехать в этом случае опасно.

Что касается недостатков системы контроля давления в шинах TPMS – необходимо периодически оценивать их техническое состояние. А во время движения автомобиля это сделать невозможно.

Штатное оснащение

Многие современные автомобили, если принимать в учет максимальную комплектацию, уже могут быть оснащенные системой контроля давления в шинах еще на заводе-изготовителе. Вся система работает так же, как рассматриваемый косвенный метод контроля. Только тут стоит кое-что учесть.

Датчики скорости, которые устанавливаются на все колеса, измеряют скорость их вращения, передавая импульсы в главный блок. Тот, в свою очередь, анализирует принимаемые сигналы и в случае расхождения по данным, выводит предупреждение на приборной панели. Все дело в том, что спущенный скат, уменьшаясь в диаметре, движется быстрее в отношении определенного расстояния.

Вот здесь и кроется загвоздка в отношении штатной системы контроля давления в шинах TPMS, поскольку то же самое можно наблюдать и при вхождении автомобиля в повороты. При этом внешнее колесо совершает больше оборотов, чем внутреннее. В связи с этим, чтобы система работала корректно, главный блок управления ведет расчеты и сравнения по сложной формуле, с учетом количества оборотов всех колес.

Об общих плюсах и минусах штатного оснащения

Система контроля над шинами дает определенные преимущества:

  • Она изначально присутствует на автомобиле.
  • Для водителя, помимо удобства и комфорта, ничего не предвещает.
  • Нет источников питания, которые не вечны и требуют периодической замены.

Но, кроме очевидных плюсов, есть и минусы. После того, как утечка будет устранена, необходимо несколько километров проехать со скоростью не менее 30 км/ч. Это делается, чтобы контрольная лампа на приборной панели погасла и не вводила в заблуждение. Тем не менее многие новички это игнорируют и потом не могут ничего понять. Также система реагирует, когда в шинах давление воздуха снизилось на 20% и более и никак иначе.

Но прогресс не стоит на месте – датчики и прочие устройства все время совершенствуются. Это дает надежду, что в ближайшем будущем многие недостатки будут устранены.

В качестве заключения

Наличие системы TPMS оправдано по многим причинам, что подтверждается многочисленными отзывами о TPMS системе контроля давления в шинах на многих форумах. При этом можно заметить, что некоторые водители всегда советуют проводить балансировку после установки датчиков, в силу того, что добавляется вес самого устройства. Другие просто не понимают, в чем такая необходимость.

Большинство владельцев, которые оснастили свои автомобили системой мониторинга шин, отмечают эффективность работы. Ведь не каждый водитель способен отследить, спускает ли колесо во время езды. Датчики в этом плане справляются лучше всего. Хотя, как показывает статистика и проведенные опросы, не все автолюбители проверяют уровень давления в шинах перед каждым выездом. А не мешало бы!

fb.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
