Знаки на панели машины: Индикаторы приборной панели автомобиля

Содержание

Значение и внешний вид значков на панели авто 🦈 AvtoShark.com

Красный цвет значков на панели автомобиля – это всегда сигнал тревоги. Увидев его, необходимо прекратить движение и принять немедленные меры, иначе возможна серьезная поломка или авария.

Оказавшись за рулем незнакомой машины, водитель часто обнаруживает значки на панели автомобиля, обозначение которых ему непонятно. Общее количество символов, которые можно встретить, достигает двух сотен. Давайте попробуем разобраться в них.

Какие бывают значки и о чем они сигнализируют

Любая автомашина – сложное техническое устройство, состоящее из множества систем. Большинство из них каким-то образом требуют обратной связи от водителя, для чего имеют индикаторы.

Сегодня техника усложнилась многократно. Обычным делом становится электронное управление. Десятки датчиков передают сигналы в бортовой компьютер. В пору аналоговых электросистем автоконструкторы позволяли себе вмонтировать в приборную доску максимум дюжину ламп, чтобы не превратить ее в подобие кабины самолета.Знаки на панели машины: Индикаторы приборной панели автомобиля В цифровое поколение панель любого современного авто вмещает до нескольких десятков разных иконок.

Встречающиеся чаще других значки на приборной панели автомобиля изображены на схеме.

Индикаторы серьезных неисправностей

Здесь приведен основной набор систем, которые есть на большинстве машин.

Расшифровка индикаторов приборной панели

Автомобильные заводы есть в десятках государств на планете. Хотя единый для всех строгий стандарт на маркировку информационных надписей и знаков отсутствует, производители стараются делать их по возможности одинаковыми. Это помогает понять значение знаков на приборной панели автомобиля даже японского авто, не заглядывая в инструкцию по эксплуатации.

Индикаторы на приборной доске автомобиля

Если обозначение знаков на панели в машине осталось непонятным, некоторые выводы помогает сделать цвет символа. Ведь далеко не каждый индикатор, горящий перед глазами, говорит о серьезной поломке. Большинство – предупредительные.Знаки на панели машины: Индикаторы приборной панели автомобиля Они просто показывают, что какая-то система включена и работает нормально.

Красные индикаторы

Красный цвет значков на панели автомобиля – это всегда сигнал тревоги. Увидев его, необходимо прекратить движение и принять немедленные меры, иначе возможна серьезная поломка или авария.

Все красные значки можно условно разделить на две категории:

  • критические неисправности, до устранения которых ехать дальше запрещено;
  • важная для водителя информация, требующая срочного вмешательства, но не ведущая к ремонту.

Сигналы первой группы обычно дублируются в самом видном месте перед глазами дополнительным знаком красного треугольника с восклицательным знаком внутри. Сам он не обозначает отдельного дефекта, а служит общим оповещением об опасности.

Ко второй группе относят красные значки на панели авто, говорящие о значимой проблеме, которую нужно устранить, прежде чем ехать дальше:

  • №30 (символ бензоколонки) – уровень топлива ниже отметки резерва;
  • №47 – у машины открыта крышка капота;
  • №64 – не закрыта крышка багажника;
  • №28 – не закрыты двери салона;
  • №21 – не застегнуты ремни безопасности;
  • №37 (буква Р в круге) – затянут стояночный тормоз.Знаки на панели машины: Индикаторы приборной панели автомобиля

Другие красные символы загораются на приборном щитке, если машина снабжена соответствующей системой или датчиком. Это опасное уменьшение дистанции на дороге (№49), отказ пневмоподвески (№54), блокировка рулевой колонки (№56), требуется электронный ключ (№11), некоторые другие.

Желтые индикаторы

Желтый или оранжевый (реже – белый) цвет имеет обозначение значков на панели автомобиля предупреждающего характера. Эти сигналы не требуют от водителя немедленно прекращать движение и устранять причину, но указывают на наличие какой-то проблемы.

Также такую световую индикацию наносят на кнопки или клавиши, чтобы показывать, что они действуют. Желтых обозначений бывает больше других из-за разнообразия устройств, снабженных индикацией.Вот только самые распространенные из них (встречаются и на отечественных машинах):

  • №5 – включены передние противотуманные фары;
  • №8 – горят задние противотуманки;
  • №57 – работает обогреватель заднего стекла;
  • №19 (восклицательный знак внутри шестеренки) – есть проблемы в коробке передач;
  • №20 – давление в шинах меньше нормы.Знаки на панели машины: Индикаторы приборной панели автомобиля

Индикатор Чек двигатель

Отдельно стоит желтый значок №59, условно изображающий контуры мотора. Иногда на него наносят надпись CHECK или используют буквенное обозначение CHECK ENGINE. Это сигнал о неисправностях от электронной системы управления двигателем (бортового компьютера). Предупреждает, что есть неполадки, мотор работает в неоптимальном режиме (меньше мощность, больше расход горючего). Требуется диагностика в сервисе.

Зеленые и синие индикаторы

Значение значков на приборной панели автомобиля, которые горят зеленым или синим цветом, – подтверждать нормальную штатную работу систем. Видя их, можно уверенно ехать дальше:

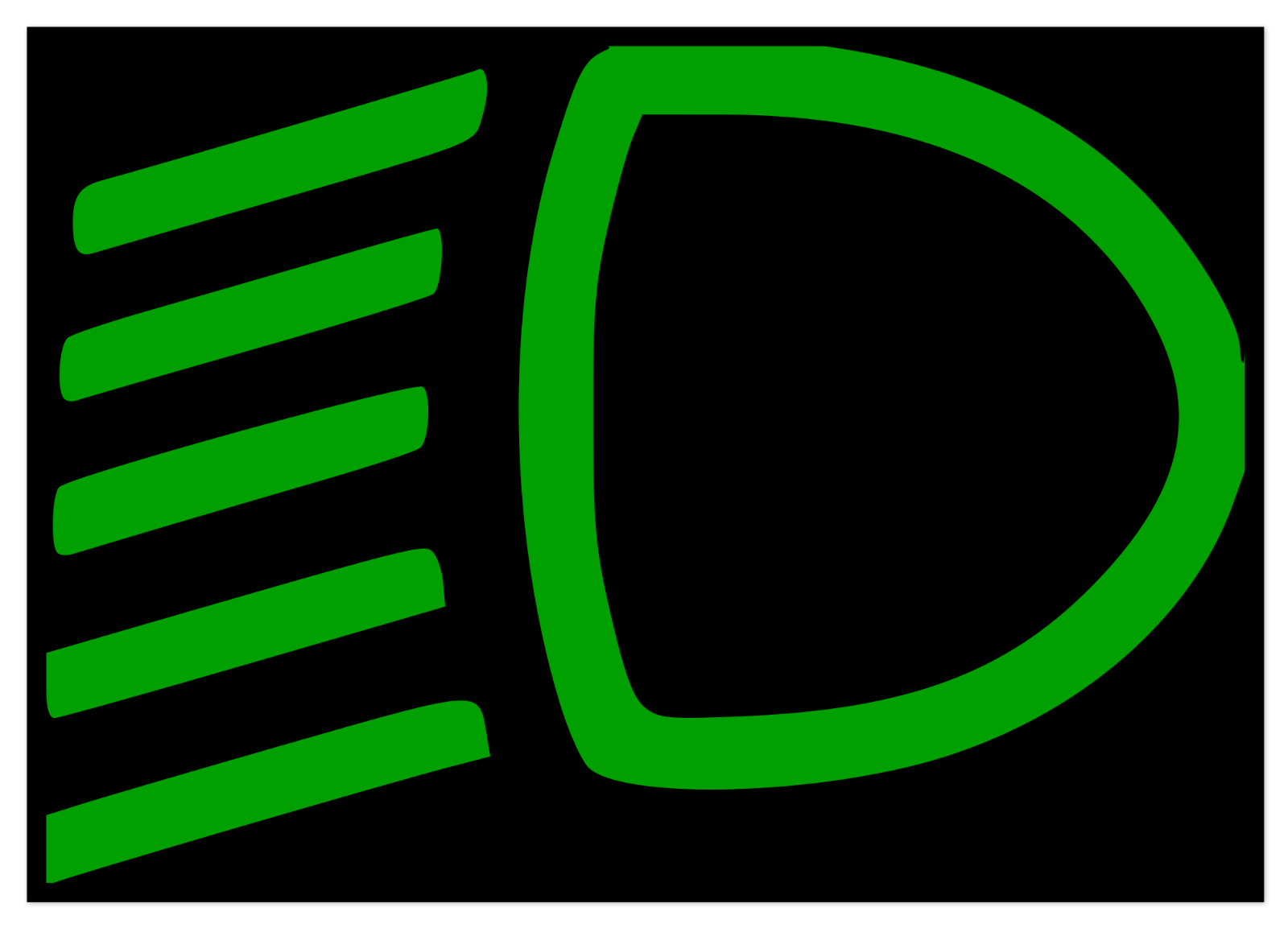

  • №7 – горят фары ближнего света;
  • №4 – режим дальнего света;
  • №15 (лампочка) – «габариты».

Другие сигналы зависят от комплектации машины.

Индикаторы серьезных неисправностей

Значки на панели на машине, сообщающие о наиболее опасной поломке, всегда делают красного цвета. Увидев их горящими, следует немедленно останавливаться и глушить двигатель, так как дальнейшая эксплуатация авто не рекомендована.Знаки на панели машины: Индикаторы приборной панели автомобиля

К таким сообщениям относятся:

  • №63 (напоминает чайник с носиком вправо) – опасное снижение давления масла в двигателе из-за понижения его уровня или поломки в системе смазки;
  • №1 (прямоугольник с плюсом и минусом, изображающий аккумулятор) – нет заряда батареи из-за поломки генератора, самой АКБ или электросети машины;
  • №18 (круг с восклицательным знаком внутри, с боков охваченный дугами) – неисправность тормозов или мало тормозной жидкости;
  • №43 (символ градусника, погруженного в воду) – перегрев охлаждающей жидкости, температура двигателя опасно выросла.

Если проигнорировать эти сигналы и продолжить движение, очень скоро случится серьезная авария или машине потребуется дорогой ремонт.

Чем отличаются значки на дизельном авто от бензинового

Особенными окажутся значки на панели приборов автомобиля с дизелем, обусловленные спецификой его устройства.

Индикаторы на приборной доске дизельного авто

Двигатели этих авто оборудованы свечами накаливания, отвечающими за холодный пуск.Знаки на панели машины: Индикаторы приборной панели автомобиля Продукты сгорания дизельного топлива нуждаются в более глубокой очистке, чтобы соответствовать строгим экологическим нормам. Поэтому устройство выпускного тракта на них отличается от бензиновых машин дополнительными фильтрами и катализаторами.

Значки, предупреждающие о включении этих агрегатов и проблемах в работе:

  • №40 (спираль белого или желтого цвета) – свечи накаливания работают;
  • №2 (прямоугольник с точками внутри) – индикатор загрязнения сажевого фильтра;
  • №26 (капля в трубе) – требуется очистка топливной системы от воды.

Основной набор других указателей в машинах, работающих на бензине или дизельном топливе, не имеет различий.

Панель приборов машины: что означают распространенные символы.

Дизайн панели приборов современных автомобилей очень разнообразный, поскольку каждый автопроизводитель хочет выделить свой продукт и сделать его более удобным для пользования. В этой части салона размещены все приборы для измерения и контроля систем машины, так что это важный и просто незаменимый элемент.Знаки на панели машины: Индикаторы приборной панели автомобиля

Месторасположение и составляющие части приборной панели



Традиционно все панели от разных автопроизводителей располагают слева перед глазами водителя машины. Иногда в легковых машинах этот компонент размещают в центре, но она все же немного повернута в сторону к рулю, чтобы легче было считывать все показатели.

Составляющими панели приборов являются:

  • спидометр для контроля скорости передвижения;
  • контрольные лампы для отслеживания работы узлов;
  • счетчики для отображения пробега;
  • показатель температуры для системы, занимающейся охлаждением;
  • уровень топлива;
  • прибор измеритель оборотов двигателя.

Данный набор является стандартным, его состав, конечно же, дополняется разными производителями.

Многим знакома ситуация, когда на панели засвечивается символ, с которым до этого момента вы не знакомились и нечего о нем не слышали. Конечно же, многие значки для обычного автолюбителя могут быть в новинку, поскольку автомобили становятся все больше и больше высокотехнологичными.Знаки на панели машины: Индикаторы приборной панели автомобиля Что уже говорить о людях, для которых машина просто средство передвижения, а не хобби или просто приятное время препровождения. Так что же означают значки на приборной панели и важно ли вообще их понимать? Конечно, некоторые значки очень важны для безопасного передвижения и эксплуатации машины. Часть из них могут предупреждать о какой-то не очень серьезной проблеме. Но есть также элементы, которые могут вообще выйти из строя если вы не обратите свое пристальное внимание на них. Может именно этот значок говорит о немедленном вызове экстренной помощи.

Для чего нужны значки на панели приборов



Это самый быстрый и эффективный способ уведомить водителя о потенциальных неисправностях. Таким образом, он всегда в курсе работы каждого важного механизма автомобиля. Как и все другие системы, элементы панели за долгое время своего существования эволюционировали в более привлекательные по виду.

Цвет



В большинстве случаев красный цвет показывает потенциальную очень серьезную проблему или требование решить проблему с безопасностью.Знаки на панели машины: Индикаторы приборной панели автомобиля Его также используют для напоминаний. Желтый и оранжевый цвет будет обозначать потребность в ремонте или замене определенной детали в ближайшее время. Синий и зеленый цвет обозначают стабильность работы системы.

Внимание! Если после начала работы двигателя, какие-то незнакомые вам символы не перестали светиться красным, вам нужно прекратить движение в безопасном месте в самые кратчайшие сроки.

Современные системы, например подушки безопасности, занимаются самотестированием в постоянном режиме, что позволяет контролировать их состояние. Результаты могут отображаться на панели. Мы отобрали 64 самых распространенных символа приборной панели для разных моделей автомобилей. Много световых сигналов могут быть достаточно специфическими для конкретного производителя, все подробную информацию о своей модели автомобиля можно найти в справочнике. Ознакомившись с данным материалом, вы почувствуете себя более уверенным за рулем и даже в экстренных ситуациях. Дополнительно, вы сможете похвастаться своими знаниями перед друзьями, которые могут даже не догадываться об их значениях.Знаки на панели машины: Индикаторы приборной панели автомобиля

Самые распространенные символы

1 – передние противотуманные фары
2 – неисправный электро или гидроусилитель руля
3 – задние противотуманные фары
4 – жидкость для стеклоомывателя почти закончилась

5 – максимальная степень изношенности тормозных колодок
6 – круиз-контроль активен
7 – сигналы поворотов включены или же активирована аварийная сигнализация
8 – датчик дождя и света
9 – режим Snow Mode, позволяет использовать передачи высшего уровня при начале передвижения
10 – сигнал информационного сообщения
11 – активны свечи накаливания, данный индикатор гаснет сразу после периода прогрева
12 – мороз
13 – бесконтактный ключ присутствует
14 – ключ не найден
15 – нужно заменить батарею ключа
16 – информация об опасном сокращении дистанции, также, таким образом, водитель предупреждается о препятствии
17 – нажмите педаль сцепления
18 – нажмите педаль тормоза
19 – блокировка рулевой колонки
20 – дальний свет
21 – в покрышках проблемы с давлением
22 – активация внешнего освещения
23 – одна или больше ламп внешнего освещения не исправны, причина может таиться в неисправности цепи
24 – одна или больше ламп стоп-сигнала не исправны
25 – индикаторы сажевого фильтра
26 – прицепное устройства
27 – предупреждение пневматической подвески
28 – смена полосы движения: мигание желтым огоньком обозначает смещение автомобиля с полосы, светящийся постоянно желтым цветом сигнал говорит о поломке, а зеленый говорит о включенной системе
29 – каталитический нейтрализатор перегрелся или же неисправен, как правило, дополнительно сопровождается понижением мощности двигателя
30 – напоминание о не пристегнутом ремне безопасности
31 – стояночный тормоз активирован
32 – аккумулятор имеет низкое напряжение или он разрядился, дополнительно так могут обозначаться другие поломки системы электроснабжения
33 – система помощи для парковки
34 – нужно плановое техническое обслуживание машины
35 – адаптивные передние фары
36 – автоматический наклон фар неисправен
37 – задний спойлер не исправен
38 – неисправная крыша кабриолета
39 – проблема в работе подушки безопасности
40 – ручной тормоз неисправен
41 – в топливный фильтр попала вода
42 – подушка безопасности не активна
43 – неисправность
44 – фары ближнего света
45 – воздушный фильтр имеет загрязнения
46 – режим позволяющий экономить топливо
47 – система, помогающая во время спуска с горы
48 – высокая температура
49 – антиблокировочная система тормозов не функционирует
50 – проблема в работе топливного фильтра
51 – дверь находиться в открытом состоянии
52 – капот находится в открытом состоянии
53 – количество топлива на низком уровне
54 – коробка передач неисправна
55 – скорости превышает указанную
56 – амортизаторы подвески
57 – давление масла на низком уровне
58 – лобовое стекло обогревается
59 – багажник открыт
60 – неактивна система стабилизации
61 – датчик дождя
62 – двигатель имеет неполадку
63 – заднее стекло обогревается
64 – очистка переднего стекла

Приборная панель для проверки работоспособности узлов автомобиля



Перед стартом передвижения водитель может проверить много показателей, только оценив все, что показывает панель приборов.Знаки на панели машины: Индикаторы приборной панели автомобиля Вам просто нужно провести тестирование систем перед началом дневной эксплуатации. Отметим, что это не займет много времени.

После активирования зажигания на консоли разными цветами загорается много сигнальных лампочек. Как выше уже указывалось, их точный состав отличает из-за дизайнерских решений и традиций конкретного производителя или модели автомобиля. В независимость от этого засветятся следующие сигналы:

  • значок давления смазочной системы;
  • значок слаженной работы аккумулятора;
  • значок включения ручного тормоза.

Если вы владелец автомобиля оснащенного дизельным двигателем, тогда на вашей панели должен также заработать индикатор, указывающий на состояние свечей накала. Он загорится на короткое время.

С запуском двигателя сигнальные значки с красным оттенком должны исчезнуть, останется только датчик ручного тормоза. Для проверки работоспособности и полной исправности контроллера ручника просто затяните его, и установите на место.Знаки на панели машины: Индикаторы приборной панели автомобиля Дополнительно можно проверить реакцию специального индикатора.

Через 20 секунд после активации работы двигателя нужно выключить его и повторно включить зажигание. В случае полной исправности мотора, датчик, отвечающий за масляное давление, не должен гореть. По всем правилам оно должно прийти к нормальному показателю в данный момент. Исправный двигатель будет причиной загорания лампы не раньше 5 секунд после включения. Если вы видите перед своими глазами другой результат, тогда мотор, скорее всего, изношен. В таком случае советуем обратиться на СТО.

Данный экспресс-осмотр машины, конечно, не покажет вам все до одной вероятные или существующие поломки. Все же он дает возможность владеть достоверной информацией об эксплуатации транспортного средства в этот день. Согласитесь, очень полезно, поскольку никто не хочет остановиться посреди дороги с помолкой.

Неисправности приборной панели

За долгое время производства машин и соответственно их панелей приборов, количество механических составляющих последней все уменьшается.Знаки на панели машины: Индикаторы приборной панели автомобиля Производители больше доверяют электронному и световому содержимому. Как правило, поломки приборной панели будут связаны с банальным износом из-за продолжительно времени использования механических частей. Часто причиной для ремонта могут стать сбои в работе бортового компьютера, а без него, как мы понимаем сегодня очень сложно комфортно передвигаться. Современные автомобилисты уже привыкли к предлагаемым производителями возможностям. Также возможны серьезные неполадки с бортовой электросетью. Из-за этого могут не работать как отдельные лампочки, так и все сразу. Или же напряжение будет подаваться некорректно. Только вы заметили какие-либо проблемы работы данного компонента салона, нужно обратиться к специалистам. Передвижение по дорогам с неправильными показателями приборной панели не будет правильным и безопасным решением. Это крайне опасно.

Итоги

Пиктограммы, которые мы описали выше, являются самыми распространенными. Но все же ваш автомобиль может иметь свои особенные индикаторы.Знаки на панели машины: Индикаторы приборной панели автомобиля Каждая марка может иметь свои особенности и личные иконки для обозначения одного и того же. Также они отличаются и по причине разного года выпуска автомобиля, конечно же новые автомобили оснащены какими-то более новыми системами, которые у старших автомобилей не присутствовали.
Мы предупреждаем, что данный материал несет больше информационный характер для большинства автопроизводителей. Это не полный список возможных значков приборной панели существующих на современном рынке транспортных средств такого типа, но мы постарались сделать более универсальный и самый полный список.

Каждый автомобилист должен следовать следующему правилу – если панель похожа на новогоднюю елку, усердно украшенную разноцветными гирляндами, тогда нужно обратиться к эксперту, который должен в ближайшее время осмотреть все системы и компоненты транспортного средства. Определение поломки самостоятельно может быть без результативным, так что в таких случаях лучше сразу же обращаться в специализированные места.Знаки на панели машины: Индикаторы приборной панели автомобиля Не тратьте попросту свое время и сразу же передайте все в руки эксперту.

Безопасность автомобиля очень важный фактор, поскольку жизнь многих людей сегодня проходит в тесной связке с транспортными средствами. Есть люди, которые проводят большую часть дня именно в машине, и все дела решаются именно в этом месте. Автомобиль становится также часто используемым в долгих поездках на машине вместе с семьей. Дети родители и другие родственники становятся постоянными пассажирами, что требует особого внимания к вопросу безопасности, поскольку именно водитель отвечает за исправность машины и именно он должен постоянно контролировать автомобиль на все важные показатели. Так что слаженность работы всех систем является неотъемлемым фактором для спокойствия. Не забывайте следить за всеми символами на приборной панели, что позволит более уверенно чувствовать себя на дороге.

Знаки в машине на приборной панели что означают


что значит лампочка аккумулятора, двигателя, масла и другие индикаторы приборной панели авто

Водители оповещаются о присутствии неисправности различных систем автомобиля при помощи значков на панели приборов.Знаки на панели машины: Индикаторы приборной панели автомобиля Расшифровать значение таких горящих значков не всегда удается интуитивно, поскольку не все автолюбители хорошо разбираются в машинах. К тому же, на разных авто, графическое обозначение одного итого самого значка может отличаться. Стоит отметить, что не каждая лампочка на панели оповещает только о критичной неисправности. Индикация загорающихся лампочек под значками разделяется по цветам на 3 группы:

Красные значки говорят об опасности, и если загорается какое-либо обозначение таким цветом, стоит обратить внимание на сигнал бортового компьютера, чтобы предпринять меры по быстрому устранению неисправности. Иногда они не столь критичны, и продолжать движение автомобиля, когда горит такой значок на панели, можно, а иногда не стоит.

Основные значки на приборной панели

Желтые индикаторы предупреждают о неисправности или необходимости произвести какие-то действия по управлению автомобилем, или его сервисном обслуживании.

Зеленые лампочки обозначений информируют о сервисных функциях автомобиля и их активности.Знаки на панели машины: Индикаторы приборной панели автомобиля

Представим список наиболее часто возникающих вопросов и расшифровку, что означает горящий значок на панели.

Информационные значки

Значок машины может гореть разный, бывает, что горит значок «машина с гаечным ключом», значок «машины с замком» или восклицательным знаком. Обо всех этих обозначениях по порядку:

Когда горит такой индикатор (машина с ключом), то он информирует о неисправностях в работе двигателя (зачастую сбой в работе какого либо датчика) или же электронной части трансмиссии. Чтобы выяснить точную причину потребуется производить диагностику.

Загорелась красная машина с замком, значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме – автомобиль под замком.

Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода.Знаки на панели машины: Индикаторы приборной панели автомобиля Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.

Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).

Значок скользкая дорога начинает мигать при обнаружении системой стабилизации курсовой устойчивости участка скользкой дороги и активируется, дабы предотвратить пробуксовку за счет снижения мощности двигателя и подтормаживания буксующего колеса. Беспокоится в такой ситуации не стоит. Но когда возле такого индикатора появился ключ, треугольник или перечеркнутый значок заноса, значит система стабилизации — неисправна.

Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его сбрасывают.Знаки на панели машины: Индикаторы приборной панели автомобиля

Предупреждающие значки на панели

Значок руль может загораться в двух цветах. Если горит желтый руль, то требуется адаптация, а при появлении красного изображения рулевого колеса с восклицательным знаком, уже стоит обеспокоиться отказом системы ГУР или ЭУР. Когда светится красный руль, то наверняка Ваше рулевое колесо стает очень трудно поворачивать.

Значок иммобилайзера, как правило, моргает, если автомобиль закрыт; в таком случае индикатор красного автомобиля с белым ключом сигнализирует о работе противоугонной системы. Но существует 3 основных причины если лампочка иммо постоянно горит: иммобилайзер не активирован, если не считывается метка с ключа или система противоугона неисправна.

Значок ручника загорается не только в том случае, когда активирован (поднят) рычаг ручного тормоза, но и в тех случаях, когда износились тормозные колодки или нужна доливка/замена тормозной жидкости. На авто с электронным ручником лампочка стояночного тормоза может загораться по причине глюка концевика или датчика.Знаки на панели машины: Индикаторы приборной панели автомобиля

Значок охлаждающей жидкости имеет несколько вариантов и в зависимости, какой из них горит, соответственно делать выводы о проблеме. Одна красная лампа с изображением шкалы градусника сообщает о повышенной температуре в системе охлаждения двигателя, а вот желтый расширительный бачок с волнами, сигнализирует о низком уровне ОЖ в системе. Но стоит учесть, что лампа охлаждающей жидкости не всегда горит именно при низком уровне, возможно, просто «глюк» датчика или поплавка в расширительном бочке.

Значок омывателя говорит о низком уровне жидкости в расширительном бачке омывателя стекла. Такой индикатор горит не только при реальном понижении уровня, но и если засорился датчик уровня (контакты датчика покрываются налётом из-за некачественной жидкости), давая ложный сигнал. На некоторых автомобилях датчик уровня срабатывает при несоответствии спецификации жидкости в омывателе.

Значок ASR – это индикатор антипробусковочной системы (Anti-Spin Regulation).Знаки на панели машины: Индикаторы приборной панели автомобиля Электронный блок этой системы работает в паре с датчиками АБС. Когда такая лампочка постоянно горит – значит ASR не работает. На разных авто такой значок может выглядеть по-разному, но зачастую в виде восклицательного знака в треугольнике со стрелочкой вокруг или самой надписи, или же в виде машинки на скользкой дороге.

Значок катализатора загорается зачастую при перегреве каталитического элемента и довольно часто сопровождается резким падением мощности двигателя. Такой перегрев может возникать не только по причине плохой пропускной способности сот, но и если возникли проблемы в системе зажигания. Когда же катализатор выходит из строя, то к горящей лампочке добавится большой расход топлива.

Значок выхлопные газы по информации из мануала обозначает неисправность в системе очистки выхлопных газов, но, как правило, такая лампочка начинает гореть после плохой заправки или наличии ошибке по датчику лямбда зонда. Система регистрирует пропуски воспламенения смеси, вследствие чего повышается содержание вредных веществ в выхлопных газах и, как результат, на приборной панели горит лампочка «выхлопные газы».Знаки на панели машины: Индикаторы приборной панели автомобиля Проблема не критичная, но диагностику стоит сделать, чтобы выяснить причину.

Сообщающие о неисправности

Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора, поэтому его еще могут называть «значок генератора». На автомобилях с гибридным двигателем такой индикатор дополняется надписью «MAIN» внизу.

Значок масла, он же красная масленка – свидетельствует о падении уровня масла в двигателе автомобиля. Такой значок загорается при запуске двигателя, и не тухнет спустя нескольких секунд или может загораться во время движения. Такой факт говорит о проблемах в системе смазки или падении уровня или давления масла. Значок масла на панели может быть с капелькой или с волнами внизу, на некоторых автомобилях индикатор дополнен надписью min, senso, oil level (надписи желтого цвета) или же попросту буквы L и H (характеризующими низкий и высокий уровень масла).Знаки на панели машины: Индикаторы приборной панели автомобиля

Значок подушки может загораться в нескольких вариантах: как красная надпись SRS и AIRBAG, так и «красный человечек, пристегнутый ремнем безопасности», а перед ним кружочек. Когда на панели горит один из таких значков подушки безопасности, то — это бортовой компьютер оповещает Вас о возникшей неисправности в системе пассивной безопасности, и в случае ДТП воздушные подушки не сработают. Причины, по которым загорается знак подушек, и как устранить неисправность читайте в статье на сайте.

Значок восклицательный знак может выглядеть по-разному и значения у него соответственно тоже будут другие. Так, к примеру, когда горит красный (!) в кружке — это говорит о неисправности тормозной системы и желательно не продолжать движение до выяснения причины его появления. Они могут быть самыми разными: поднят ручной тормоз, износились тормозные колодки или снизился уровень тормозной жидкости. Пониженный уровень как раз и представляет опасность, ведь причина может быть не только в сильно изношенных колодках, вследствие чего, при нажатии на педаль, жидкость расходится по системе, и поплавок дает сигнал о низком уровне, может быть где-то поврежден тормозной шланг, и это уже куда серьезнее.Знаки на панели машины: Индикаторы приборной панели автомобиля Хотя, очень часто восклицательный знак загорается, если поплавок (датчик уровня) вышел из строя или закоротил, и тогда он просто врет. На некоторых автомобилях восклицательный знак сопровождается надписью «BRAKE», но суть проблемы от этого не меняется.

Еще восклицательный значок может гореть в виде знака «внимание», причем, как на красном фоне, так и на желтом. Когда загорелся желтый знак «внимание» – он сообщает о возникшей неисправности в электронной системе стабилизации, а если на красном фоне, то просто предупреждает водителя о чем-то, и, как правило, на табло приборной панели светится пояснительный текст или совмещен с другим информативным обозначением.

Значок АБС может иметь несколько вариантов отображения на приборной панели, но вне зависимости от этого на всех автомобилях обозначает одно и то же – появление неполадки в системе ABS, и что в данный момент антиблокировочная система колес не работает. Узнать причины, почему не работает АБС можно в нашей статье.Знаки на панели машины: Индикаторы приборной панели автомобиля Движение в данном случае можно производить, но рассчитывать на срабатывание АБСа не нужно, тормоза будут срабатывать как обычно.

Значок ESP может или периодически загораться или же гореть постоянно. Лампочка с такой надписью оповещает о проблемах системы стабилизации. Индикатор Electronic Stability Program, как правило, светится по одной из двух причин – либо датчик угла поворота вышел из строя, либо датчик включения стоп-сигнала (он же «лягушка») приказал долго жить. Хотя, бывает проблема и посерьезнее, например, накрылся датчик давления тормозной системы.

Значок двигателя, некоторые водители его могут называть «значок инжектора» или check, может гореть желтым цветом, когда работает двигатель. Он информирует о наличии ошибок двигателя и неисправности его электронных систем. Для определения причины его появления на табло приборной панели производят самодиагностику или компьютерную диагностику.

Значок свечей накала может загораться на приборной панели дизельного автомобиля, значение такого индикатора точно такое же, как и значка «чек» на бензиновых авто.Знаки на панели машины: Индикаторы приборной панели автомобиля Когда в памяти электронного блока нет никаких ошибок, то значок спирали должен тухнуть после прогрева двигателя и отключения свечей накала. Как проверить свечи накала читайте тут.

Этот материал является информативным для большинства автовладельцев. И хотя здесь не представлены абсолютно все возможные значки всех существующих машин, Вы сможете самостоятельно разбираться в основных обозначениях приборной панели авто, и не будите бить тревогу, когда увидите, что вновь горит значок на панели.

Спрашивайте в комментариях. Ответим обязательно!

Каталог значков на приборной панели автомобиля

Расшифровка символов на приборной панели.

Предлагаем нашим читателям самый полный список значков-символов, которые могут загораться на приборной панели автомобилей. Современные автомобили имеют множество датчиков и сенсоров, а также и электронное управление двигателем. Вся информация с датчиков стекается в бортовой компьютер автомашины. В случае какой-либо ошибки, поломки или другой необходимости сообщить водителю важную информацию, автопроизводители предусмотрели на приборной панели большое количество сигнальных символов и надписей, которые при определенных условиях тут-же загораются.Знаки на панели машины: Индикаторы приборной панели автомобиля  К всеобщему сожалению, такое большое разнообразие сигнальных символов на приборной панели машины путает многих наших водителей, а иногда даже просто пугает. Мы собрали для вас дорогие читатели более 150 сигнальных значков-символов, которые встречаются сегодня в более-чем в 2000 автомобилях. В данный обзор включены 30 автомобильных марок машин.



Почему значки-символы на приборной панели разного цвета?



Производители автомобилей предусмотрели в них несколько видов таких надписей и символов на приборной панели, разделив их по цвету (цветовой гамме). Например, если вы видите на приборке (на приборной панели) не красный значок-символ, а например зеленый или синего цвета, то ваша автомашина скорее всего работает по-прежнему в нормальном режиме и Вы спокойно можете продолжать движение. Но тем не менее, вы ни в коем случае не должны игнорировать появление любого предупреждающего сигнала на приборной панели.



Если на данной панели появился красный значок-символ, то электронная система автомобиля заранее предупреждает вас о потенциальной серьезной проблеме.Знаки на панели машины: Индикаторы приборной панели автомобиля

Если на приборной панели появился желтый или оранжевый значок-символ, то автомобиль также предупреждает вас о том, что вашему автомобилю возможно требуется техническое обслуживание, или диагностика, или ремонт.



Обратите друзья ваше внимание на тот момент, когда значок-символ мигает, в таком случае Вы не должны затягивать на долго с поездкой в автотехнический центр.



И так уважаемые читатели приступим и начнем наши разъяснения с наиболее важных и серьезных значков-символов на приборной панели, а далее в порядке убывания и по их значимости (важности) мы продолжим постепенно описывать данные значения значков-символов находящихся на приборных панелях автомобилей.





Предупреждающие символы - Серьезные предупреждения.



Если вы видите на приборной панели какой-либо из ниже указанных следующих символов, ни в коем случае не игнорируйте данное предупреждение. Немедленно остановитесь, заглушите двигатель и далее срочно обратитесь в автотехнический центр или автосервис.Знаки на панели машины: Индикаторы приборной панели автомобиля

Внимание! Нижеуказанные предупреждающие символы (значки) не должны быть Вами проигнорированны. В противном случае ваш автомобиль в любой момент может быть серьезно поврежден.





Обычные и общие значки-символы на приборной панели.



Следующие символы на приборной панели автомобилей предназначены для того, чтобы предупреждать водителя о плановых потребностях их автомашины и напоминать им о том, что необходимо в этом случае сделать. Например, данный вид значков-символов предупреждает Вас о низком уровне стеклоомывающей жидкости или о том, что вы не закрыли за собой плотно дверь. Этот вид значков-символов может загораться как на самой приборной панели, так и на информационно-развлекательной системе автомобиля (на экране по центру консоли).





Осветительные значки и символы в автомобилях.



Ниже представлены все индикаторы на приборной панели, которые связаны с системой освещения вашего автомобиля.Знаки на панели машины: Индикаторы приборной панели автомобиля Многие значки-символы многие из нас наверняка видели в своей автомашине. Большинство из них загораются зеленым или синим цветом.





Информационные дисплеи на приборной панели для технических сообщений и предупреждений.



В последние годы во всех современных автомобилях производители стали устанавливать в приборную панель информационные дисплеи, которые созданы в первую очередь для того, чтобы сообщать водителю более подробную информацию об автомобиле, а также о многих работающих системах в автомобиле. Как правило этот информационный экран установлен в машине по центру приборной панели.

На авторынке в наше время существует огромное количество автомобилей, которые оснащены подобным экраном, данный экран способен выводить на дисплей различную информацию об ошибках, различные предупреждения и т.п. сигналы.





Символы неисправности систем автомобиля и предупреждения о безопасности.



Если Вы увидите на приборной панели указанные значки-символы, то обратитесь друзья напрямую к дилеру или в автосервис как можно быстрее.Знаки на панели машины: Индикаторы приборной панели автомобиля Внимание! Символы (значки) указаны в порядке их важности, от серьезных к менее серьезным предупреждениям.





Значки-символы на приборной панели систем помощи и безопасности.



Новые автомобили кроме стандартных пиктограмм на приборной панели имеют множество новых неизвестных многим символов, которые относятся к индикации многих функций систем безопасности и помощи водителю.





Специальные и дополнительные значки-символы на приборной панели автомобилей.



Все символы и индикаторы которые мы внесли в эту группу, напрямую связаны с особыми и новыми технологическими функциями в современных автомобилях. Часть символов из этой группы в случае индикации зеленым цветом означают следующее, что в данный момент времени они активны. Другие же символы при появлении их на приборной панели сообщают водителю о том, что появилась проблема с работой той или иной функции. Как правило при таких проблемах высвечиваются либо желтые, либо красные значки-символы.Знаки на панели машины: Индикаторы приборной панели автомобиля







Символы и значки на приборной панели гибридных автомобилей.



За последние несколько лет в авто-мире появилось немало гибридных и электрических автомобилей, которые имеют совсем новые специфические значки-символы на приборной панели. В большей своей части эти специальные символы в гибридных автомобилях обозначают следующее, а именно, как работает гибридная система и в каком именно режиме она действует. Внимание! Мигающий значок на приборной панели гибридной машины, как правило означает какую-либо проблему с самим автомобилем. В этом случае Вы обязательно должны обратиться в автотехнический центр к дилеру.





Символы (значки), используемые в дизельных автомобилях.



Ниже нами представлены значки-символы приборной панели, которые используются в дизельных автомобилях.





значение и расшифровка ❗ горящих символов и индикаторов (масло, чек двигателя) в машине на приборной доске

ФотоОбозначение
Индикатор желтого цвета в виде автомобиля с гаечным ключом загорается при неполадках в функционировании мотора.Знаки на панели машины: Индикаторы приборной панели автомобиля Такая ситуация связана со сбоями в работе одного из датчиков либо электронной составляющей коробки передач.
Значок красного цвета в виде авто и замка указывает на сбои в работе штатной охранной системы (центрального замка, сигнализации либо иммобилайзера). Появление этой иконки сопровождается отсутствием зажигания. Если этот символ моргает, значит, транспортное средство закрыто и противоугонная система работает в штатном режиме.
Желтая иконка в виде восклицательного знака на фоне автомобиля указывает на сбой в работе электропривода гибридного транспортного средства. Индикатор может мигать или гореть без перерыва. Для устранения неисправности клемму аккумулятора сбрасывать не следует.
Красная иконка в виде открытой двери указывает на то, что одна из дверей транспортного средства или багажный отсек незаперты. Возможно, закрытие элементов кузова неплотное. Если все двери заперты, но индикатор все равно горит на приборной панели, это указывает на выход из строя или плохой контакт с концевым переключателем, установленным в одной из дверей.Знаки на панели машины: Индикаторы приборной панели автомобиля
Индикатор желтого цвета в виде виляющего автомобиля указывает на обнаружение системой стабилизации скользкого участка дорожного полотна. Активация данного узла необходима для предотвращения пробуксовки в результате снижения уровня мощности ДВС и притормаживания буксующего колеса. Если рядом с этим значком загорелся Чек или гаечный ключ (или индикатор перечеркнут), это указывает на неполадки в работе системы стабилизации.
Индикатор желтого цвета в виде гаечного ключа — это предупреждения о необходимости проведения техобслуживания транспортного средства. После проведения ТО значок необходимо сбросить, чтобы он не горел на приборке.

Значки на панели приборов автомобиля

Значки на панели приборов автомобиля порой могут ставить в тупик. Расшифровать значки на панели приборов не всегда удается интуитивно, поскольку не все автолюбители хорошо разбираются в машинах. К тому же, на разных авто, графическое обозначение одного итого самого значка может отличаться.Знаки на панели машины: Индикаторы приборной панели автомобиля Стоит отметить, что не каждая лампочка на панели оповещает только о критичной неисправности. Индикация загорающихся лампочек под значками разделяется по цветам на 3 группы:

Красные значки говорят об опасности, и если загорается какое-либо обозначение таким цветом, стоит обратить внимание на сигнал бортового компьютера, чтобы предпринять меры по быстрому устранению неисправности. Иногда они не столь критичны, и продолжать движение автомобиля, когда горит такой значок на панели, можно, а иногда не стоит.

Зеленые лампочки обозначений информируют о сервисных функциях автомобиля и их активности.

Значок машины может гореть разный, бывает, что горит значок «машина с гаечным ключом», значок «машины с замком» или восклицательным знаком. Обо всех этих обозначениях по порядку:

Когда горит такой индикатор (машина с ключом), то он информирует о неисправностях в работе двигателя (зачастую сбой в работе какого либо датчика) или же электронной части трансмиссии.Знаки на панели машины: Индикаторы приборной панели автомобиля Чтобы выяснить точную причину потребуется производить диагностику.



Загорелась красная машина с замком, значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме – автомобиль под замком.



Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.



Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).



Значок скользкая дорога начинает мигать при обнаружении системой стабилизации курсовой устойчивости участка скользкой дороги и активируется, дабы предотвратить пробуксовку за счет снижения мощности двигателя и подтормаживания буксующего колеса.Знаки на панели машины: Индикаторы приборной панели автомобиля Беспокоится в такой ситуации не стоит. Но когда возле такого индикатора появился ключ, треугольник или перечеркнутый значок заноса, значит система стабилизации — неисправна.

Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его сбрасывают.

Предупреждающие значки на панели

Значок руль может загораться в двух цветах. Если горит желтый руль, то требуется адаптация, а при появлении красного изображения рулевого колеса с восклицательным знаком, уже стоит обеспокоиться отказом системы ГУР или ЭУР. Когда светится красный руль, то наверняка Ваше рулевое колесо стает очень трудно поворачивать.

Значок иммобилайзера, как правило, моргает, если автомобиль закрыт; в таком случае индикатор красного автомобиля с белым ключом сигнализирует о работе противоугонной системы. Но существует 3 основных причины если лампочка иммо постоянно горит: иммобилайзер не активирован, если не считывается метка с ключа или система противоугона неисправна.Знаки на панели машины: Индикаторы приборной панели автомобиля

Значок ручника загорается не только в том случае, когда активирован (поднят) рычаг ручного тормоза, но и в тех случаях, когда износились тормозные колодки или нужна доливка/замена тормозной жидкости. На авто с электронным ручником лампочка стояночного тормоза может загораться по причине глюка концевика или датчика.

Значок охлаждающей жидкости имеет несколько вариантов и в зависимости, какой из них горит, соответственно делать выводы о проблеме. Одна красная лампа с изображением шкалы градусника сообщает о повышенной температуре в системе охлаждения двигателя, а вот желтый расширительный бачок с волнами, сигнализирует о низком уровне ОЖ в системе. Но стоит учесть, что лампа охлаждающей жидкости не всегда горит именно при низком уровне, возможно, просто «глюк» датчика или поплавка в расширительном бочке.

Значок омывателя говорит о низком уровне жидкости в расширительном бачке омывателя стекла. Такой индикатор горит не только при реальном понижении уровня, но и если засорился датчик уровня (контакты датчика покрываются налётом из-за некачественной жидкости), давая ложный сигнал.Знаки на панели машины: Индикаторы приборной панели автомобиля На некоторых автомобилях датчик уровня срабатывает при несоответствии спецификации жидкости в омывателе.

Значок ASR – это индикатор антипробусковочной системы (Anti-Spin Regulation). Электронный блок этой системы работает в паре с датчиками АБС. Когда такая лампочка постоянно горит – значит ASR не работает. На разных авто такой значок может выглядеть по-разному, но зачастую в виде восклицательного знака в треугольнике со стрелочкой вокруг или самой надписи, или же в виде машинки на скользкой дороге.

Значок катализатора загорается зачастую при перегреве каталитического элемента и довольно часто сопровождается резким падением мощности двигателя. Такой перегрев может возникать не только по причине плохой пропускной способности сот, но и если возникли проблемы в системе зажигания. Когда же катализатор выходит из строя, то к горящей лампочке добавится большой расход топлива.

Значок выхлопные газы по информации из мануала обозначает неисправность в системе очистки выхлопных газов, но, как правило, такая лампочка начинает гореть после плохой заправки или наличии ошибке по датчику лямбда зонда.Знаки на панели машины: Индикаторы приборной панели автомобиля Система регистрирует пропуски воспламенения смеси, вследствие чего повышается содержание вредных веществ в выхлопных газах и, как результат, на приборной панели горит лампочка «выхлопные газы». Проблема не критичная, но диагностику стоит сделать, чтобы выяснить причину.

Сообщающие о неисправности

Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора, поэтому его еще могут называть «значок генератора». На автомобилях с гибридным двигателем такой индикатор дополняется надписью «MAIN» внизу.

Значок масла, он же красная масленка – свидетельствует о падении уровня масла в двигателе автомобиля. Такой значок загорается при запуске двигателя, и не тухнет спустя нескольких секунд или может загораться во время движения. Такой факт говорит о проблемах в системе смазки или падении уровня или давления масла. Значок масла на панели может быть с капелькой или с волнами внизу, на некоторых автомобилях индикатор дополнен надписью min, senso, oil level (надписи желтого цвета) или же попросту буквы L и H (характеризующими низкий и высокий уровень масла).Знаки на панели машины: Индикаторы приборной панели автомобиля

Значок подушки может загораться в нескольких вариантах: как красная надпись SRS и AIRBAG, так и «красный человечек, пристегнутый ремнем безопасности», а перед ним кружочек. Когда на панели горит один из таких значков подушки безопасности, то — это бортовой компьютер оповещает Вас о возникшей неисправности в системе пассивной безопасности, и в случае ДТП воздушные подушки не сработают.

Значок восклицательный знак может выглядеть по-разному и значения у него соответственно тоже будут другие. Так, к примеру, когда горит красный (!) в кружке — это говорит о неисправности тормозной системы и желательно не продолжать движение до выяснения причины его появления. Они могут быть самыми разными: поднят ручной тормоз, износились тормозные колодки или снизился уровень тормозной жидкости. Пониженный уровень как раз и представляет опасность, ведь причина может быть не только в сильно изношенных колодках, вследствие чего, при нажатии на педаль, жидкость расходится по системе, и поплавок дает сигнал о низком уровне, может быть где-то поврежден тормозной шланг, и это уже куда серьезнее.Знаки на панели машины: Индикаторы приборной панели автомобиля Хотя, очень часто восклицательный знак загорается, если поплавок (датчик уровня) вышел из строя или закоротил, и тогда он просто врет. На некоторых автомобилях восклицательный знак сопровождается надписью «BRAKE», но суть проблемы от этого не меняется.

Еще восклицательный значок может гореть в виде знака «внимание», причем, как на красном фоне, так и на желтом. Когда загорелся желтый знак «внимание» – он сообщает о возникшей неисправности в электронной системе стабилизации, а если на красном фоне, то просто предупреждает водителя о чем-то, и, как правило, на табло приборной панели светится пояснительный текст или совмещен с другим информативным обозначением.

Значок АБС может иметь несколько вариантов отображения на приборной панели, но вне зависимости от этого на всех автомобилях обозначает одно и то же – появление неполадки в системе ABS, и что в данный момент антиблокировочная система колес не работает. Узнать причины, почему не работает АБС можно в нашей статье.Знаки на панели машины: Индикаторы приборной панели автомобиля Движение в данном случае можно производить, но рассчитывать на срабатывание АБСа не нужно, тормоза будут срабатывать как обычно.

Значок ESP может или периодически загораться или же гореть постоянно. Лампочка с такой надписью оповещает о проблемах системы стабилизации. Индикатор Electronic Stability Program, как правило, светится по одной из двух причин – либо датчик угла поворота вышел из строя, либо датчик включения стоп-сигнала (он же «лягушка») приказал долго жить. Хотя, бывает проблема и посерьезнее, например, накрылся датчик давления тормозной системы.

Значок двигателя, некоторые водители его могут называть «значок инжектора» или check, может гореть желтым цветом, когда работает двигатель. Он информирует о наличии ошибок двигателя и неисправности его электронных систем. Для определения причины его появления на табло приборной панели производят самодиагностику или компьютерную диагностику.

Значок свечей накала может загораться на приборной панели дизельного автомобиля, значение такого индикатора точно такое же, как и значка «чек» на бензиновых авто.Знаки на панели машины: Индикаторы приборной панели автомобиля Когда в памяти электронного блока нет никаких ошибок, то значок спирали должен тухнуть после прогрева двигателя и отключения свечей накала. Как проверить свечи накала читайте тут.

Этот материал является информативным для большинства автовладельцев. И хотя здесь не представлены абсолютно все возможные значки всех существующих машин, Вы сможете самостоятельно разбираться в основных обозначениях приборной панели авто, и не будите бить тревогу, когда увидите, что вновь горит значок на панели.

Что означают значки освещения на приборной панели


Значок включения наружных световых устройств (фар)


Индикатор зеленого или желтого цвета в виде перечеркнутой лампы или лампочки с восклицательным знаком указывает на неисправность одного из источников внешнего освещения (ближний или дальний свет). Если сам элемент целый, то причину надо искать в проводке или предохранительных устройствах.

Дальний свет в автомобиле активирован

Система автоматического переключения между ближним и дальним освещением включена



Желтые значки направления света фар указывают на неисправность в функционировании механизма автоматической регулировки угла наклона осветительного потока головного света





Индикатор желтого цвета с надписью «AFS OFF» указывает на деактивацию механизма адаптивных фар.Знаки на панели машины: Индикаторы приборной панели автомобиля Если один из этих значков моргает, значит зафиксированы сбои в работе одного из устройств.

Зеленые индикаторы в виде фары или надписи «DRL» появляются при включении системы автоматической активации световых устройств ближнего освещения в дневное время суток

Значок желтого цвета в виде автомобиля со включенной оптикой связан с неполадками, зафиксированными в функционировании одной или нескольких лампочек стоповых огней или фар заднего света. Если лампы исправны, то появление индикатора предупреждает о повреждении проводки или поломке предохранителяреле.

Зеленые фары указывают на активацию источников габаритного освещенияЗначок включенных противотуманных фонарей



Две зеленые стрелочки, направленные в разные стороны, указывают на активацию сигнала поворота либо световой сигнализации

Символы и индикаторы, которые мы внесли в эту группу, связаны с особыми и новыми технологическими функциями в современных автомобилях. Часть символов из этой группы в случае индикации зеленым цветом означают, что они в данный момент времени активны.Знаки на панели машины: Индикаторы приборной панели автомобиля Другие же символы при появлении на приборной панели, сообщают водителю о проблемах с работой с той или иной функцией. Как правило, при проблемах высвечиваются либо желтые или красные значки.

Обозначения на приборной панели

С каждым годом производители устанавливают на автомобили новейшие системы, а также и функциями, которые имеют свои индикаторы и указатели, разобраться в них довольно сложно. К тому же, на автомобилях разных производителей одна и та же функция или система может иметь индикатор, который совсем не похож на индикатор в автомобиле другой марки.

В этом тексте приведен список индикаторов, которые используются в целях оповещения водителя. Не сложно догадаться, что индикаторы зеленого цвета, сообщают о работе той или иной системы. Желтые или красные, как правило, предупреждают о неисправности.

И так рассмотрим все обозначение значков (лампочек) на приборной панели:

Предупредительные индикаторы

Задействован стояночный тормоз, может быть низкий уровень тормозной жидкости, также не исключена вероятность неисправности тормозной системе.Знаки на панели машины: Индикаторы приборной панели автомобиля

Красный цвет повышенная температура системы охлаждения, синий — пониженная температура. Мигающий указатель — неисправность в электрике системы охлаждения.

Упало давление в системе смазки (Oil Pressure) двигателя. Еще может обозначать низкий уровень масла.

Датчик уровня масла в двигателе (Engine Oil Sensor). Уровень масла (Oil Level) опустился ниже допустимого значения.

Падение напряжения в сети автомобиля, отсутствие заряда аккумулятора, а так же могут быть другие неисправности в системе электроснабжения надпись MAIN характерна для автомобилей с гибридным двигателем.

STOP — сигнальная лампа экстренной остановки. Если горит значок STOP на панели приборов — первым делом проверьте уровень масла и тормозной жидкости, поскольку на многих авто в частности ВАЗ данный сигнальный индикатор может оповещать именно об этих двух проблемах. Так же на некоторых моделях Стоп горит при поднятом ручнике или высокой температуре охлаждающей жидкости. Как правило загорается в паре с другим значком указывающим на проблему более конкретно (если это так, тогда дальнейшее движение с этой неисправностью нежелательно, до выяснения точной причины).Знаки на панели машины: Индикаторы приборной панели автомобиля На стареньких авто довольно часто может загораться из-за выхода из строя датчика какой то технической жидкости (уровня, давления температуры) или короткого замыкания в контактах панели. На тех автомобилях, где горит значок двигателя с надписью «стоп» внутри (может сопровождаться звуковым сигналом), то в целях безопасности необходимо прекратить движение, ведь это говорит о серьезных проблемах.

Индикаторы, информируют о неисправностях и относятся к системам безопасности

Предупредительный сигнал для водителя, в случае возникновения нештатной ситуации (резкое падение давления масла или незакрытая дверь и т.д.), обычно сопровождается пояснительным текстовым сообщением на дисплее приборной панели.

Расшифровка значения красного треугольника с восклицательным знаком внутри, по сути, аналогична предыдущему красному треугольнику, разница лишь в том, что на некоторых автомобиля может сигнализировать о прочих неисправностях в число которых может входить: SRS, ABS, система зарядки, давление масла, уровень ТЖ или нарушение регулировки распределения тормозного усилия между осями и еще некоторых других неполадках не имеющих собственной индикации.Знаки на панели машины: Индикаторы приборной панели автомобиля В некоторых случаях горит если плохой контакт разъема приборной панели или при перегорании какой то из лампочек. Когда он появился нужно обращать на возможные надписи на панели и другие появившиеся индикаторы. Лампочка такого значка загорается при включении зажигания, но должна гаснуть после запуска двигателя.

Сбой в электронной системе стабилизации.

Неисправности подушки системы пассивной безопасности (Supplemental Restraint System — SRS).

Индикатор оповещает об отключении подушки безопасности впереди сидящего пассажира (Side Airbag Off). Индикатор, отвечающий за подушку безопасности пассажира (Passenger Air Bag), данный индикатор отключится автоматически если на сиденье сядет взрослый человек, а индикатор AIRBAG OFF сообщает о неисправности в системе.

Не работает система боковых подушек безопасности (Roll Sensing Curtain Airbags — RSCA), которые срабатывают при опрокидывании машины. Все склонные к опрокидыванию автомобили оборудованы такой системой. Поводом для отключения системы может стать езда по бездорожью, большие крены кузова могут спровоцировать срабатывание датчиков системы.Знаки на панели машины: Индикаторы приборной панели автомобиля

Индикатор активации иммобилайзера или противоугонной системы. Когда горит желтая лампочка «машинка с ключом», — это говорит что активирована система блокировки двигателя и она должна тухнуть когда установлен правильный ключ, а если этого не происходит, то либо неисправность системы иммо, либо ключ потерял связь (не распознан системой). Таким образом, ряд значков с машинкой замком или ключом предупреждает о неисправностях противоугонной системы или о сбое в ее работе.

Данный значок красного мяча на центральном дисплее панели приборов (зачастую на тойотах или дайхатсу, а также других авто), так само как и предыдущий вариант индикаторов, обозначает, что активировалась функция иммобилайзера и произошла противоугонная блокировка двигателя. Лампочка индикатора «иммо» начинает моргать сразу же после того, как был вынут ключ из замка зажигания. При попытке включения, лампочка горит 3 секунды, а затем должна тухнуть если код ключа был удачно распознан. Когда код не прошел верификацию, то лампочка будет продолжать моргать.Знаки на панели машины: Индикаторы приборной панели автомобиля Постоянного горение может говорить об неисправности системы

Красная лампочка шестеренки с восклицательным знаком внутри — сигнализатор неисправности силового агрегата или АКПП (при неисправной электронной системе контроля передач). А значок желтого колесика с зубцами, говорит конкретно о выходе из строя деталей коробки передач или перегреве, свидетельствует, что АКПП работает в аварийном режиме.

Описание значения красного гаечного ключа (симметричный, с рожками по концам) нужно смотреть в руководстве по эксплуатации авто дополнительно.

Значок говорит о проблеме со сцеплением. Чаще всего встречается на спортивных автомобилях и сигнализирует о том, что присутствует неисправность в одном из узлов трансмиссии, так же, причиной появления данного индикатора на панели, может стать перегрев сцепления. Есть опасность, что автомобиль станет неуправляемым.

Температура в АКПП превысила допустимую температуру (Automatic Transmission — A/T). Продолжать движение крайне не рекомендуется до тех пор, пока АКПП не охладится.

Электрическая неисправность в АКПП (Automatic Transmission — AT). Продолжать движения не рекомендуется.

Индикатор режима блокировки АКПП (A/T Park — P) при позиции «P» «паркинг» часто устанавливается на автомобили, оснащенные полным приводом и имеющие понижающий ряд в раздаточной коробке. АКПП блокируется тогда, когда переключатель режимов полного привода расположен в позиции (N).

Значок на панели в виде нарисованной АКПП и надписи “auto” может загораться в нескольких случаях — низкий уровень масла в АКПП, слабое давление масла, высокая температура, возникла неисправность датчиков, неисправность эл. проводки. Зачастую правило, в таких случаях, коробка уходит в аварийный режим (вкл. 3-я передача).

Индикатор shift up — лампочка сигнализирующая необходимость переключения на повышенную передачу для максимальной экономии топлива.

Активирован ручной тормоз.

Уровень тормозной жидкости опустился ниже допустимого.

Система распределения тормозных усилий неисправна.

Поломка системы электрического стояночного тормоза.

При включенном зажигании информирует о необходимости нажатия педали тормоз, для того, чтобы разблокировать переключатель передач АКПП. На некоторых машинах с автоматической коробкой, сигнализирование про необходимость нажать педаль тормоза перед запуском двигателя или перед переключением рычага, также может осуществляться изображением ботинка на педали (без оранжевой окружности) или таким же значком только зеленого цвета.

Похожий на предыдущий желтый индикатор с изображением ноги, только без дополнительных закругленных линий по бокам, имеет уже другое значение – нажмите на педаль сцепления.

Предупреждает о падение давления воздуха более чем на 25% от номинального значения, в одном или нескольких колесах.

При запущенном моторе предупреждает о необходимости диагностики мотора и его систем. Может сопровождаться отключением некоторых систем автомобиля до тех пор, пока не будут устранены неисправности. Система EPC контроля мощности (Electronic Power Control — ) при обнаружении неисправности в моторе принудительно снизит подачу топлива.

Зеленый индикатор системы Start-Stop говорит о том, что двигатель заглушен, а желтый о неисправности в системе.

Снижение мощности мотора по каким-либо причинам. Остановка мотора и перезапуск примерно через 10 секунд иногда может решить проблему.

Неполадки в электроники трансмиссии или работе двигателя. Может информировать о неисправности системы впрыска или иммобилайзера.

Загрязнен или вышел из строя кислородный датчик (лямбда-зонд). Продолжать движение не желательно, так как этот датчик оказывает прямое влияние на работу системы впрыска.

Необходимо проверить крышку топливного бака.

Информирует водителя о включении другого индикатора или о появлении нового сообщения на дисплее панели приборов. Сигнализирует о потребности выполнить какие-то сервисные функции.

Сообщает, что водитель должен обратиться к инструкции по эксплуатации авто, чтобы расшифровать сообщение, появившееся на дисплее приборной панели.

В системе охлаждения двигателя уровень охлаждающей жидкости ниже допустимого.

Отключена или неисправна система слежения (Blind Spot — BSM) за невидимыми зонами.

Подошло время для проведения планового техобслуживания автомобиля, (OIL CHANGE) смены масла и т.д. В некоторых автомобилях первый индикатор указывает на наличие более серьезных проблем.

Воздушный фильтр системы впуска двигателя загрязнен, необходима его замена.

В системе ночного видения возникла неисправность (Night View)/перегорели инфракрасные датчики.

Выключена повышающая передача «овердрайв» (Overdrive — O/D) в АКПП.

Системы помощи в критических ситуациях и стабилизации

Индикаторы антипробуксовочной системы (Traction and Active Traction Control, Dynamic Traction Control (DTC), Traction Control System (TCS)): зеленый информирует, о том, что система работает в данный момент; желтый — система отключена или в ее работе произошел сбой. Так как она связана с тормозной системой и системой подачи топлива, то неисправности в данных системах могут вызвать ее отключение.

Системы помощи при экстренном торможении (Electronic Stability Program — ESP) и стабилизации (Brake Assist System — BAS) взаимосвязаны. Этот индикатор информирует о неполадках в одной из них.

Поломка в системе кинетической стабилизации подвески (Kinetic Dynamic Suspension System — KDSS).

Индикатор горного тормоза сигнализирует об активации вспомогательной системы торможения. Выключатель функции дополнительного тормоза при спуске с горы или гололеде находится на ручке подрулевого переключателя. Чаще всего такая функция присутствует на автомобилях Хюндай HD и Тойота Дюна. Вспомогательный горный тормоз рекомендуется использовать в зимнее время либо при крутом спуске на скорости не менее 80 км/ч.

Индикаторы системы спуска/подъема с горы, системы поддерживания постоянной скорости и системы помощи при трогании с места.

Система стабилизации (Stability Control) отключена. Также она автоматически деактивируется при горящем индикаторе «Check Engine». Каждый производитель систему стабилизации называет по разному: Automatic Stability Control (ASC), AdvanceTrac, Dynamic Stability and Traction Control (DSTC), Dynamic Stability Control (DSC), Interactive Vehicle Dynamics (IVD), Electronic Stability Control (ESC), StabiliTrak, Vehicle Dynamic Control (VDC), Precision Control System (PCS), Vehicle Stability Assist (VSA), Vehicle Dynamics Control Systems (VDCS),Vehicle Stability Control (VSC) и т.д. При обнаруживание скольжение колес, при помощи системы тормозов, управления подвеской и подачи топлива, система стабилизации выравнивает автомобиль на дороге.

Индикатор системы стабилизации Electronic Stability Program (ESP) или Dynamic Stability Control (DSC). На автомобилях некоторых производителей, этот индикатор обозначает дифференциал с электронной блокировкой Electronic Differential Lock (EDL) и антипробуксовочную систему Anti-Slip Regulation (ASR).

Системе необходима диагностика или задействован полный привод.

Сбой в системе помощи при экстренном торможении Brake Assist System (BAS). Данный сбой влечет за собой деактивацию системы Electronic Anti-Slip Regulation (ASR).

Деактивирована система интеллектуальной помощи при экстренном торможении (Intelligent Brake Assist — IBA), данная система способна до столкновения самостоятельно задействовать тормозную систему при возникновении препятствия в опасной близости от автомобиля. Если система включена, а индикатор светится, значит загрязнились или вышли из строя лазерные датчики системы.

Индикатор, информирующий водителя о том, что зафиксировано скольжение машины и система стабилизации начала работу.

Система стабилизации не функционирует или неисправна. Автомобиль управляется нормально, но помощь электроники отсутствует.

Индикаторы дополнительных и специальных систем

Отсутствует/присутствует электронный ключ в машине.

Первый значок — электронный ключ отсутствует в автомобиле. Второй — ключ найден, но батарее ключа необходима замена.

Активирован режим «Снег» (Snow Mode), данный режим поддерживает повышенные передачи при трогании с места и движение.

Индикатор, предлагающий водителю отдохнуть от вождения. На некоторых автомобилях сопровождается текстовым сообщением на дисплее или звуковым сигналом.

Информирует об опасном сокращении расстояния до идущего впереди автомобиля или о том, что на пути следования появилось препятствия. На некоторых автомобилях может быть частью системы «Круиз-контроль».

Индикатор легкого доступа в машину, оборудован системой регулировки высоты положения кузова над дорогой.

Активирован адаптивный круиз-контроль (Adaptive Cruise Control — ACC) или круиз-контроль (Cruise Control), система поддерживает необходимую скорость, для того, чтобы сохранить безопасную дистанцию до идущего впереди автомобиля. Мигающий индикатор информирует на неисправность системы.

Лампа-индикатор включения обогрева заднего стекла. Лампа горит когда включено зажигание, указывает на то что обогревается заднее стекло. Включается соответствующей кнопкой.

Тормозная система активирована (Brake Hold). Растормаживание произойдет после того, как будет нажата педаль газа.

Комфортный режим и спортивный режим работы амортизаторов (Sport Suspension Setting / Comfort Suspension Setting).

На автомобилях оборудованных пневматической подвеской, данный индикатор указывает высоту положения кузова над дорогой. Высшее положение в данном случае (HEIGHT HIGH).

Такой значок сигнализирует о неисправности динамической подвески автомобиля. Если индикатор пневмоамортизатора со стрелочками горит — значит что неисправность определена, но двигаться можно, правда только в одном положении подвески. Зачастую проблема может крыться в неисправности компрессора пневмоподвески из-за: перегрева, замыкания на обмотке электродвигателя, электро-пневмоклапана, датчика высоты подвески или осушителя пневмосистемы.А если такой значок подсвечивается красным, то неисправность динамической подвески, серьезная. Таким авто управляйте осторожно и посетите сервис, дабы получить квалифицированную помощь. Поскольку проблема может быть в следующем: утечка гидравлической жидкости, выход из строя соленоидов гидроблока системы активной стабилизации или неисправности акселерометра.

Check Suspension — CK SUSP. Сообщает о вероятных неисправностях в ходовой части, предупреждает о необходимости ее проверки.

Неисправна или отключена система предупреждения столкновений (Collision Mitigation Brake System — CMBS), причиной может стать загрязнение датчиков-радаров.

Активирован режим движения с прицепом (Tow Mode).

Система помощи при парковке (Park Assist). Зеленый цвет — система активна. Желтый — произошел сбой в работе или загрязнились датчики системы.

Индикатор системы отслеживания полосы движения (Lane Departure Warning Indicator — LDW, Lane Keeping Assist — LKA, или Lane Departure Prevention — LDP). Желтый мигающий цвет индикатора предупреждает о том, что автомобиль смещается со своей полосы влево или вправо. Иногда сопровождается звуковым сигналом. Желтый немигающий указывает на неисправность. Зеленый система включена.

Поломка в системе «Start/Stop», которая способна в целях экономии топлива глушить мотор, при остановке на красный сигнал светофора, и запускать двигатель снова нажатии на педаль газа.

Активирован режим экономии топлива.

Автомобиль переведен в режим экономичного движения (ECO MODE).

Подсказывает водителю, когда лучше переключиться на повышенную передачу, в целях экономии топлива, присутствует на автомобилях, на которых установлена механическая КПП.

Трансмиссия перешла в режим заднего привода.

Трансмиссия в режиме заднего привода, но в случае необходимости, электроникой автоматически включается полный привод.

Индикатор двух желтых шестеренок можно увидеть на приборной доске Камаза, когда они горят, это свидетельствует что активирован высший диапазон демультипликатора (понижающий редуктор).

Режим полного привода задействован.

Активирован режим полного привода с понижающим рядом в раздаточной коробке.

Центральный дифференциал заблокирован, автомобиль в режиме «жесткого» полного привода.

Задний межколесный дифференциал заблокирован.

Полный привод деактивирован — первый индикатор. В полном приводе обнаружена неисправность — второй.

При запущенном двигателе может информировать о неполадках системы полного привода (4 Wheel Drive — 4WD, All Wheel Drive — AWD), может сообщать о несовпадении диаметра колес задней и передней оси.

Неисправность системы полного привода (Super Handling — SH, All Wheel Drive — AWD). Вероятно перегрелся дифференциал.

Температура масла в заднем дифференциале превысила допустимую (Rear Differential Temperature). Желательно остановиться и подождать, когда дифференциал охладится.

При запущенном моторе информирует о том, что возникла неисправность в системе активного подруливания (4 Wheel Active Steer — 4WAS).

Неисправность, связанная с системой активного подруливания задних колес (Rear Active Steer — RAS) или система деактивирована. Неисправность в системе двигателя, подвески или тормозов могут вызвать отключение RAS.

Функция трогания с места с повышенной передачи активирована. Часто используется на автомобилях с автоматической КПП, при езде по скользкому дорожному покрытию.

Данный индикатор загорается на несколько секунд, после того, как было включено зажигание, установлен на автомобилях, которые оборудованные вариатором (Continuously Variable Transmission — CVT).

Поломка рулевого управления, с переменным передаточным числом (Variable Gear Ratio Steering — VGRS).

Индикаторы системы переключения режимов движения «SPORT», «POWER», «COMFORT», «SNOW» (Electronic Throttle Control System — ETCS, Electronically Controlled Transmission — ECT, Elektronische Motorleistungsregelung, Electronic Throttle Control). Может изменять настройки подвески, АКПП и двигателя.

Режим «POWER» (PWR) активирован, на автоматической КПП, при данном режиме переключения «наверх» происходят позже, что позволяет максимально увеличить обороты двигателя до более высоких, соответственно, это позволит Вам получить большую выходную мощность. Может изменять настройки подачи топлива и подвески.

Индикаторы, которыми оборудованы электромобили/гибриды

Неисправность главной батареи или в контуре высокого напряжения.

Сообщает о неисправности системы электропривода автомобиля. Смысл такой же, что и у «Check Engine».

Индикатор, информирующий о низком уровне заряда высоковольтной батареи.

Требуется подзарядка батарей.

Информирует о значительном снижение мощности.

Батареи в процессе зарядки.

Гибрид в режиме движения на электротяге. EV (electric vehicle) MODE.

Индикатор сообщает о том, что автомобиль готов к движению (Hybrid Ready).

Неисправна система внешнего звукового предупреждения пешеходов о приближении автомобиля.

Индикатор сообщающий, что обнаружена критическая (красный цвет) и не критическая (желтый цвет) неисправность. Встречается в электромобилях. Иногда имеет возможность понизить мощность, или остановить двигатель. Если индикатор светится красным, движение продолжать категорически не рекомендуется.

Индикаторы, которыми оборудованы дизельные автомобили

Активированы свечи накаливания. Индикатор должен гаснуть после прогрева, отключения свечей.

Нехватка жидкости (Diesel Exhaust Fluid — DEF) в системе выхлопа, данная жидкость необходима для каталитической реакции очищения отработавших газов.

Неисправность в системе очистки выхлопных газов, причиной загорания индикатора может стать слишком высокий уровень эмиссии.

Индикатор сообщает, что в топливе присутствует вода (Water in Fuel), также может сообщать о необходимости обслуживания системы очистки топлива (Diesel Fuel Conditioning Module — DFCM).

Лампочка ЕDC на панели приборов — сигнализирует про неисправность в системе электронного управления впрыска топлива (Electronic Diesel Control). Автомобиль может глохнуть и не заводится, а может и работать, но со значительно меньшей мощностью, в зависимости от того какая именно случилась неисправность по которой ошибка EDC загорелась. Чаще всего такая проблема возникает по причине забитого фильтра топлива, неисправного клапана на топливном насосе, неисправность форсунки, завоздушивании ТС и ряда других проблем которые могут быть и не в топливной системе.

Индикатор неисправности в электронных систем авто или наличие воды в дизтопливе.

Индикатор необходимости замены ремня ГРМ. Горит при включении зажигания, информируя о исправности, а при запуске мотора гаснет. Информирует когда приближается рубеж 100 000 км, и сигнализирует что пора менять ремня ГРМ. Если лампа горит при работе мотора, а на спидометре и близко нет 100 000 км, значит ваш спидометр скручен.

Индикаторы внешних световых приборов

Индикатор активации наружного освещения.

Не работает одна или более ламп наружного освещения, причиной может стать неисправность в цепи.

Дальний свет включен.

Информирует о том, что система автоматического переключения между дальним и ближним светом активирована.

Неисправность системы авторегулировки угла наклона света фар головного света.

Система адаптивных фар (Adaptive Front-lighting System — AFS) отключена, если индикатор мигает, значит обнаружена неисправность.

Активна система автовключения фар ближнего света в дневное время (Daytime Running Lamps — DRL).

Неисправность одной или более ламп стоп-сигнала/заднего фонаря.

Габаритные огни включены.

Противотуманные фары включены.

Задние противотуманные фары включены.

Активирован сигнал поворота или аварийная сигнализация.

Дополнительные индикаторы

Напоминает о том, что ремень безопасности не пристегнут.

Не закрыт багажник/капот/дверь.

Открыт капот автомобиля.

Неисправность привода складной крыши кабриолета.

Топливо на исходе.

Показывает что заканчивается газ (для авто оборудованных с завода системой ГБО).

На исходе жидкость в омывателе ветрового стекла.

Спрашивайте в комментариях. Ответим обязательно!

Обозначение значков на панели приборов, символов, индикаторов автомобиля

Внешний видРасшифровка
 Наличие такого градусника говорит о том, что обнаружена недостаточная или превышенная температура охлаждающей жидкости в головном радиаторе. Если значки моргают, возможно, повреждение магистралей или обнаружена утечка жидкости.
 Красная лейка говорит о критическом падении давления внутри системы смазки мотора.
 Сильно упало напряжение в бортовой сети машины. Необходимо зарядить или заменить аккумулятор. Косвенно указывает на неисправность генератора или его проводки.
 Если загорелся красный треугольник – это говорит о том, что машина пытается привлечь внимание водителя. Обычно засвечивается в паре с другими указателями.
 Поломка электронного блока стабилизации машины. Также может загореться, когда система работает неправильно.
 Если горит машина с ключиком, также может устанавливаться в виде зеленого ключа – знак указывает на активацию иммобилайзера.
 Замок на фоне машины – обнаружена критическая поломка или ошибка поломка штатной противоугонки.
 Ставится только на АКПП. Знак в виде красной шестеренки указывает на перегрев или ошибку блока. Дополнительно может сопровождаться подачей звукового сигнала.
 Индикатор гаечного ключа всегда указывает на индивидуальные разновидности поломок. Точное значение необходимо искать в сервисном руководстве транспортного средства.
 В 90% случаев монтируется исключительно на современных высокомощных гоночных машинах. Свидетельствует о перегреве устройств ходовой части. Косвенно указывает на вероятность потери управления.
 Индикатор с изображением руля говорит о том, что возможна протечка корпуса гидроусилителя или отказ электроусилителя.
 Поднят рычаг ручного тормоза. Если значок горит – для начала движения нужно снять авто с ручника.
 Критическое падение уровня тормозной жидкости. Для продолжения движения нужно выполнить полную диагностику устройства и долить жидкость в бак.
 Машина со следами заноса (указатель похож на дорожный знак «скользкая дорога») обозначает, что включена или неисправна антиблокировочная система тормозов.
 Критический износ тормозных колодок. При загорании символа требуется предельно быстро отправиться на СТО для обслуживания.
 Также может сопровождаться надписью брейк. Обозначает неисправность или отключение антиблокировочной системы тормозов.
 Сломано устройство распределения тормозного усилия, если опция присутствует на автомобиле.
 Молния обозначенная желтым цветом. Монтируется только на современных иномарках – говорит об отказе или повреждении электронной системы управления стояночного тормоза.
 Монтируется исключительно на машинах с автоматом. Говорит о необходимости зажатия тормозов для разблокировки переключателя скоростей АКПП
 Вывод от датчиков давления колес, свидетельствует о падении давления внутри покрышек более чем на 25% от номинального показателя.
 Ограничение подачи мощности на двигатель. Желтый индикатор говорит о необходимости срочной проверки двигателя.
 Иконка масленки красного цвета говорит, о падении уровня масля в картере.
 Отказ подушки безопасности. Если индикатор моргает – это говорит о нарушении в блоках, отвечающих за правильность работы узла.
 Подушка безопасности переднего пассажира отключена.
 Если загорается только при включении зажигания – страшного ничего нет. При возгорании в режиме движения говорит о перегреве узлов автоматической трансмиссии.
 Наличие чеков на приборке говорит о необходимости проверки двигателя – возможно нарушение внутренних узлов ДВС.
 Критически снизилась мощность двигателя. Убрать можно перезапустив мотор через 10 секунд простоя. В турбированных ДВС может косвенно указывать на поломку турбины.
 Неисправности бортовой сети или электронных систем.
 Лямбда-зонд – неисправность или сильный засор. Необходимо почистить или заменить деталь на заведомо новую.
 Говорит о поломке или перегреве катализатора.
 Необходимо проверить правильность закрытия бензобака. Воронка находится с той стороны, где находится топливный бак.
 Информационный указатель, появляется на доске одновременно с сигналами дисплея. Задача знака – проинформировать водителя о наличии проблем.
 На дисплее появилась серьезная ошибка. Представленный на фото значок говорит о необходимости ознакомления с инструкцией пользователя для устранения проблемы.
 Обнаружена утечка в системе охлаждения двигателя. Косвенно указывает на повышение температуры двигателя. Загорается одновременно с чеками или другими указателями.

В зависимости от типа автомобиля индикаторы отличаются, но значение одинаково.

 Поломка или некорректная работа электронных блоков дроссельной заслонки.
 Значок имеет характерное значение. Лампа говорит о неисправности или отключении системы дистанционного слежения.
 В некоторых автомобилях указывает на необходимость эвакуации машины – обнаружена критическая поломка.

Второе значение – необходимо провести плановое ТО.

 Напоминание водителю о необходимости замены масла, выполнения сервисного обслуживания.
 Поломка воздушного фильтра на системе впуска или элемент забился – требуется замена.
 Имеет три значения в зависимости от конструкции авто. Может указывать на неисправности антипробуксовочной системы, стабилизаторов, электронной блокировки дифференциала.
 Активирована система 4х4. Второе значение – требуется диагностика ходовой части.
 Устройство помощи в экстренном торможении отключено или повреждено.
 Бортовой компьютер зафиксировал, что машина скользит и активировал модули курсовой устойчивости. В других версиях здесь дополнительно может присутствовать нарисованная снежинка.
 Изображение ключа и следов скольжения означает, что вышеуказанная система выведена из строя или отключена. При этом машина едет нормально без привлечения электронных блоков.
 Четыре указателя имеют разное назначение. Первый и третий указывают на отсутствие электронного ключа внутри автомобиля. Второй и четвертый за его присутствие.
 Батарейка электронных ключей износилась, нужно немедленно заменить элемент питания.
 Включена опция помощи при трогании на снежном покрытии. Дополнительно дает возможность дозирования количества топлива.
 Встречается на грузовиках типа Фотон Оллин и более «продвинутых». Водителю предлагается сделать перерыв или отдохнуть. В Европе за пренебрежение индикатором предусмотрен штраф.
 Выступает частью круиз контроля и говорит об опасном сближении с опережающим автомобилем.
 Применяется для грузовиков, говорит о включении режима работы с прицепом.
 Включен автопилот на авто. При мигании машина смещается с полосы, если лампа горит постоянно – обнаружен системный сбой программы или механическое повреждение.
 Поломка режима стоп/старт. Электронные блоки работают некорректно.
 На полноприводных моделях говорит о включении исключительно заднего моста.
 Аналогично с автоматическим подключением 4х4 в машине.
 Центральный дифференциал заблокирован.
 Аналогично для заднего моста.
 Активирован 4х4, все колеса находятся в режиме принудительного вращения.
 Обрыв муфты полного привода или поломка, сбой во внутренних узлах ходовой части.
 Внимание! Машина на ручнике или обнаружена поломка в зависимости от конструкции автомобиля.
 На электрических моделях обозначает, что обнаружена проблема в высоковольтной сети.
 Неисправность электронных бортовых систем.
 Высоковольтный аккумулятор разряжен – требуется зарядка.
 Может применяться для электрического автопогрузчика или современных авто. Прибор требует пополнения заряда.
 Указатель критического снижения мощности мотора. Возможен отказ турбонаддува.
 Неисправность клаксона или аналогичных устройств звукового оповещения.
 Спираль желтого цвета говорит о том, что свечи накаливания находятся в режиме прогрева (только для дизелей).
 Если сажевый фильтр в порядке, индикаторы не должны загораться. Наличие значков говорит о засоре или поломке системы.
 Сухой катализатор – слишком мало воды для успешной реакции очистки.
 Система очистки выхлопа неисправна, требуется выполнить ремонт.
 Три индикатора с одинаковым значением. Могут выполняться в виде бензоколонки с каплями или в форме поплавковой камеры.

Они говорят о необходимости промывки топливной системы или о наличии в ней воды. Дополнительно может сигнализировать о необходимости замены фильтров.

 В топливном баке осталось минимальное количество горючего. Необходимо заехать на заправку. Аналогичный значок присутствует на приборке 2109 производства ВАЗ.

Что означают все символы на приборной панели вашего автомобиля

Безопасность 28 июня 2019 г.

Мы все были там: вы едете по автостраде, любуясь видами, и внезапно вы слышите звуковой сигнал - вы смотрите вниз, и на вашей приборной панели появляется символ. Вы начинаете задаваться вопросом, что могло быть не так.

Некоторые символы на приборной панели вашего автомобиля более заметны, чем другие. Однако важно точно знать, что они значат, если вам нужно остановиться и позвать на помощь.В Virginia Tire & Auto ваша безопасность - наш приоритет №1. Вот почему мы разбиваем вашу панель инструментов, символ за символом.

15 Общие сигнальные лампы на приборной панели вашего автомобиля
1. Световой индикатор давления масла

Это старомодное изображение канистры указывает на проблему с системой давления масла вашего автомобиля. Либо у вас заканчивается масло, либо масляный насос не циркулирует достаточно жидкости, чтобы должным образом смазывать поверхности внутри вашего автомобиля.Эту проблему следует решить как можно скорее, так как ваш двигатель может быстро изнашиваться без надлежащей смазки.

Прочтите: Зачем нам нужна замена масла и когда мы должны ее получить?

2. Сигнальная лампа давления в шинах

Это изображение, также известное как символ TPMS, сигнализирует о том, что давление в одной или нескольких ваших шинах слишком низкое или слишком высокое и требует устранения. Вождение на шинах низкого или высокого давления небезопасно и может нанести дополнительный ущерб вашему автомобилю.Обычно давление в шинах должно составлять от 30 до 35 фунтов на квадратный дюйм (фунтов на квадратный дюйм).

Если у вас погаснет свет, когда вы окажетесь рядом с автомобилем Virginia Tire & Auto, загляните туда! У нас есть бесплатный воздух во всех наших магазинах, и один из членов нашей команды может отремонтировать или заменить вашу шину в кратчайшие сроки.

Чтение: горит индикатор TPMS: что это значит?

3. Предупреждение о температуре двигателя

Если вы видите этот всплывающий символ, это означает, что ваш двигатель перегрет. Скорее всего, это связано с охлаждающей жидкостью (также называемой антифризом), но это может произойти по разным причинам.Важно немедленно решить эту проблему, чтобы избежать дальнейшего ущерба.

Прочтите: Что происходит, когда автомобиль перегревается?

4. Световой индикатор контроля тяги

Это указывает на то, что система контроля тяги вашего автомобиля активирована. Система контроля тяги использует вашу антиблокировочную тормозную систему, чтобы определить, вращается ли одно колесо быстрее другого. Если он обнаруживает, что колесо буксует, он тормозит, пока не восстанавливает сцепление с дорогой. Это особенно полезно, если вы едете в дождь или снег.

5. Сигнальная лампа антиблокировочной системы тормозов

Говоря о ваших антиблокировочных тормозах, если это предупреждение «ABS» загорается во время движения, это означает, что что-то не так с системой. Как вы знаете, антиблокировочная система тормозов обеспечивает безопасный контакт автомобиля с дорогой, поэтому важно как можно скорее диагностировать проблему. Помните, что каждый раз, когда вы включаете автомобиль, система выполняет самопроверку и может загореться всего на несколько секунд. Если он немедленно исчезнет, ​​ваша система находится в рабочем состоянии.

6. Неисправность антипробуксовочной системы

Этот индикатор указывает на то, что в системе контроля тяги вашего автомобиля может быть сломан или поврежден датчик или имеется другая неисправность. В некоторых автомобилях один и тот же модуль управления управляет антиблокировочной тормозной системой и системой контроля тяги, поэтому свет иногда загорается, когда возникают проблемы с вашей АБС.

7. Предупреждение о двигателе (индикатор проверки двигателя)

Индикатор проверки двигателя может гореть по разным причинам.Иногда это может указывать на серьезную проблему и требовать от вас немедленной остановки. Это может указывать на низкое давление масла или перегрев. В других случаях этот свет будет появляться, если крышка бензобака открыта, ослаблена или треснула, что приведет к испарению топлива.

Если загорелся этот свет, рекомендуется остановиться и проверить топливную крышку и другие системы в автомобиле. Если он мигает, вам обязательно нужно прекратить водить машину! В большинстве автомобилей мигающий индикатор двигателя сигнализирует о серьезной проблеме, игнорирование которой может привести к серьезным повреждениям.

Чтение: Ремонт и диагностика двигателя

8. Предупреждение об аккумуляторе

Этот символ указывает на проблему с системой зарядки автомобиля. Интересно, что виновником может быть не ваша батарея. Хотя это может указывать на то, что у вас ослаблен или поврежден кабель аккумулятора, это также может указывать на обрыв ремня генератора. Если это ваша батарея, иногда вы можете заметить, что ваши часы тускнеют или фары тускнеют. Если вы будете ждать слишком долго, ваш автомобиль может полностью выйти из строя.Вот что происходит, когда вы видите, как товарищи-водители «прыгают» друг на друга.

Не знаете, в чем проблема? Наши специалисты могут помочь диагностировать любые проблемы, связанные с аккумулятором или электричеством, а если вам нужна новая аккумуляторная батарея, мы предлагаем замену батареи №1 в Америке - межгосударственные аккумуляторы.

9. Индикатор низкого уровня топлива

Большинство водителей хорошо знакомы с этим символом. Это просто означает, что у вас заканчивается бензин. Не стоит проверять, сможете ли вы вернуться домой, если у вас есть какие-то пути.Вы никогда не знаете, как изменится погода или структура движения, поэтому лучше всего остановиться на ближайшей заправке и заправиться!

10. Индикатор автоматической блокировки переключения передач или запуска двигателя

Если вы видите этот символ, вы, скорее всего, пытаетесь переключить передачи или запустить зажигание, не задействуя тормоз. Автоматическая блокировка переключения передач заблокирует ваш автомобиль на парковке или нейтрали, пока вы не нажмете тормоз.

11. Напоминание о ремне безопасности

Этот символ просто напоминает вам или вашему пассажиру о необходимости пристегнуться! По данным CDC, ремни безопасности сокращают количество серьезных травм, связанных с авариями, примерно на 50%.

12. Индикатор подушки безопасности

Индикатор подушки безопасности сигнализирует о неисправности одной из подушек безопасности или системы в целом. Подушки безопасности вашего автомобиля защищают вас во время аварии, поэтому важно немедленно решить эту проблему.

13. Свет безопасности

Если в вашем автомобиле есть противоугонная система, это изображение означает, что что-то работает неправильно. Этот символ также ненадолго загорается при включении автомобиля, что не означает, что что-то не так.

14. Индикатор противотуманных фар

Этот символ сообщает вам, что ваши противотуманные фары включены. Противотуманные фары следует использовать только в том случае, если ваша видимость менее 100 метров. Если вы включите их без необходимости, это может нанести вред другим водителям на дороге.

15. Индикатор омывающей жидкости

Этот символ, имитирующий движение дворников, означает, что у вас низкий уровень омывающей жидкости. Вам нужно заполнить резервуар жидкостью как можно скорее.

Имейте в виду, что все автомобили разные, поэтому символы на приборной панели могут незначительно отличаться от тех 15, которые мы упомянули. В случае сомнений обратитесь к руководству по эксплуатации вашего автомобиля!

Проблемы с автомобилем?

Если вам нужна простая замена масла или более серьезный ремонт, принесите свой автомобиль в Virginia Tire & Auto. Наши опытные специалисты диагностируют и устраняют проблему, чтобы вы могли безопасно вернуться в дорогу. Назначьте встречу в одном из наших 17 офисов сегодня!

.

Предупреждающие огни на приборной панели - объяснение значений знаков и символов

Современные автомобили становятся все более сложными с добавлением новых технологий и функций.

Все эти новые функции снабжены новой кнопкой или символом, позволяющими водителям разобраться.

Похожая история с контрольными лампами на приборной панели.

Сигнальные лампы для транспортных средств существуют уже несколько десятилетий и передают важную информацию водителям.

Эти символы могут выглядеть как иероглифы и быть трудными для понимания, но они могут быть жизненно важными, если у вас есть проблема или неисправность в вашем автомобиле.

Они могут проинформировать водителя о чем угодно, от нехватки масла, неисправности двигателя до того, кто не пристегнут ремнем безопасности.

Эксперты по автомобилям LeaseVan.co.uk составили список того, что означают сигнальные огни автомобиля и что делать, если они когда-либо загорятся, чтобы вы могли быть полностью подготовлены.

Тим Алкок из LeaseVan.co.uk говорит: «Люди часто знают, что означают одни сигнальные лампы, но есть множество других, которые они не узнают.

«Кроме того, очень хорошо известно, что они означают, но важно знать, как лучше всего действовать, когда свет все же включается, поскольку неспособность действовать быстро или должным образом может привести к дальнейшему повреждению автомобиля или даже травме.

«Мы составили простое руководство о том, что ваша машина пытается сказать вам, чтобы помочь водителям понять и распознать предупреждающие знаки».

См. Ниже руководство по автомобильным сигнальным лампам и что делать, когда они загораются:

Индикатор охлаждающей жидкости двигателя

Что это такое: этот индикатор горит, значит, ваш двигатель слишком горячий.

Что делать: Припаркуйтесь и выключите двигатель на 30 минут, чтобы дать автомобилю остыть, проверьте уровень охлаждающей жидкости и при необходимости долейте.Если охлаждающая жидкость больше не нужна, отнесите ее в ремонтную мастерскую, чтобы как можно скорее проверить, так как это может быть более серьезной проблемой.

Индикатор двигателя

Что это такое: индикатор двигателя может загореться по ряду причин - это может быть из-за неисправного электрического датчика, пропусков зажигания или чего-то еще, что может изменить нормальную работу вашего двигателя.

Что делать: Отнесите свой автомобиль к механику для проверки, не продолжайте движение, так как это может нанести больше повреждений

Световой индикатор масла

Что это такое: Игнорирование сигнального светового индикатора уровня масла может вызвать обширные повреждение вашего автомобиля.Если индикатор горит, это значит, что температура масла слишком высока или уровень или давление масла слишком низкие.

Что делать: Прекратите движение, как только загорится свет, чтобы избежать повреждения двигателя, и обратитесь в гараж, чтобы как можно скорее проверить проблему.

Индикатор давления в шинах

Что это такое: Индикатор загорается, если давление в шинах не нормальное или имеется прокол.

Что делать: Остановитесь и осмотрите шины на предмет износа и разрывов, если это случай увеличения давления в шинах, сделайте это как можно скорее, чтобы избежать повреждений.

ESP Light

Что это такое: это может быть известно как электронный свет стабилизации или противобуксовочный свет и означает, что ваш автомобиль теряет сцепление с дорогой.

Что делать: этот индикатор загорается во время снегопада и дождя, так как это скользкая поверхность. Никогда не разгоняйтесь резко в таких условиях, лучше полностью сбросить скорость, чтобы сохранить контроль над автомобилем.

Индикатор ABS

Что это такое: этот индикатор загорится, если есть какие-либо проблемы с антиблокировочной тормозной системой или если ваш автомобиль выполняет проверку лампочки.

Что делать: Если это проверка лампочки, то безопасная остановка и включение и выключение автомобиля должны выключить свет, но если он остается включенным, лучше всего как можно скорее проверить его.

Индикатор батареи

Что это такое: он должен загораться, когда вы включаете автомобиль, но если он не гаснет через несколько секунд, возможно, неисправна электрическая система - это может привести к остановитесь, если аккумулятор не работает должным образом.

Что делать: Лучше всего проверить его в ближайшем гараже, так как это может быть неисправный аккумулятор или тормозной ремень привода генератора.

Контрольная лампа подушки безопасности

Что это: Неисправность подушки безопасности.

Что делать: Важно как можно скорее осмотреть неисправную подушку безопасности, поскольку она может не сработать и не защитить водителя и пассажиров во время аварии. С другой стороны, неисправная подушка безопасности может сработать в любой момент, что приведет к удару, травме или закрытию обзора.

Подсветка ремня безопасности

Что это такое: Подсветка ремня безопасности указывает на то, что ремни безопасности пристегнуты неправильно.

Что делать: убедитесь, что все ремни безопасности вашего пассажира пристегнуты, прежде чем вы отправитесь в путь, означает, что вы никогда не должны видеть этот свет.

Аварийные огни

Что это: означает, что аварийные огни включены. Убедитесь, что они используются только в экстренных случаях и вам нужно снизить скорость.

Что делать: если они случайно включатся, это может вызвать сбой, поскольку люди подумают, что с вашим автомобилем что-то не так.

.

Значение символов приборной панели автомобиля | Mental Floss

Эта статья содержит партнерские ссылки на продукты, выбранные нашими редакторами. Mental Floss может получать комиссию за покупки, сделанные по этим ссылкам.

К этому моменту у вашего экологически чистого друга, вероятно, уже есть многоразовая бутылка с водой, которая сопровождает их повсюду, и несколько прочных сумок для продуктов, в которых количество пластиковых пакетов ниже номинального. Вот 10 других идей экологически безопасных подарков, которые помогут им в их усилиях по сохранению.

1. Многоразовые пакеты для продуктов; $ 13

Бесплатные пластиковые пакеты для продуктов в продуктовых магазинах не очень хороши, но и все ваши сферические фрукты и овощи скатываются по конвейерной ленте кассы. Выберите идеальную альтернативу: сетчатые сумки из нейлона, легкие и даже пригодные для машинной стирки.

Купить: Amazon

2. Заварочные машины для чая для животных; $ 16

Попрощаться с одноразовыми чайными пакетиками требует качественного чайного диффузора, и на самом деле нет никаких причин, по которым он не должен иметь форму очаровательного животного.В этот пакет ParTEA входят бегемот, утконос, выдра, кошка и сова, которые могут свисать с края стакана или кружки. (Другими словами, вам не придется вылавливать их пальцами или пачкать ложку, когда ваш вкладыш будет замачиваться.)

Купить: Amazon

3. Умный ноутбук Rocketbook; $ 25

Ввод заметок на планшете или ноутбуке может спасти деревья, но он не совсем передает ощущение письма на бумаге обычным пером.С другой стороны, Rocketbook делает. Закончив заполнение страницы набросками, размышлениями или чем-то еще, вы сканируете ее в приложение Rocketbook с помощью своего смартфона, протираете тканью из микрофибры и начинаете снова. Он также поставляется с совместимым пером, но подойдут любые перья PILOT FriXion.

Купить: Amazon

4. Food Huggers; $ 13

Трудно конкурировать с удобством пластиковой пленки или оловянной фольги, когда дело доходит до закрытия открытого конца куска продукта или открытой консервной банки, а хранение этих остатков в контейнерах для хранения продуктов может занять ценное место в холодильнике.Этот набор из пяти силиконовых продуктов питания Hugger растягивается, чтобы поместиться в широкий спектр круглых товаров, от банок без крышки до половинки лимона.

Купить: Amazon

5. Подушечки для швабры Swiffer; $ 15

Швабры

могут быть гораздо менее громоздкими, чем обычные швабры, но одноразовые подушечки представляют проблему для любого, кто любит свести объем мусора к минимуму. Эти моющиеся в стиральной машине подушечки крепятся к нижней части любого Swiffer WetJet, а толстая микрофибра улавливает грязь и пыль, а не вдавливает ее в углы.Каждой прокладки хватает как минимум на 100 использований, так что вы также сэкономите своему экологически чистому другу немало денег.

Купить: Amazon

6. SodaStream для газированной воды; $ 69

Пристрастие к газированной воде не обязательно означает ее покупку в бутылках. SodaStream не только позволяет приготовить сельтерскую воду дома, но и достаточно мала, чтобы не занимать слишком много драгоценного места на прилавке. SodaStream также продает ароматические капли, чтобы придать вашему домашнему напитку еще больше изящества - этот пакет от Amazon (25 долларов) включает манго, апельсин, малину, лимон и лайм.

Купить: Amazon

7. Моющийся валик для ворса; $ 13

Есть большая вероятность, что кто-то, у кого есть домашнее животное (или просто очень не любит ворсинок), прокатывал свой путь сквозь бесчисленные липкие листы. Многоразовый валик iLifeTech может похвастаться «силой клея», который не стирается даже после того, как вы его постирали. У каждого из них также есть 3-дюймовая версия для путешествий, так что вы можете оставаться без проблем в дороге.

Купить: Amazon

8.Контейнер для компоста на столешнице; $ 23

Даже если вы держите кучу компоста у себя на заднем дворе, нет смысла выбегать на улицу каждый раз, когда вам нужно выбросить отходы еды. Контейнер для компоста на столешнице может пригодиться, особенно если он убивает запахи и гармонирует с вашим декором. Это ведро объемом 1,3 галлона подходит и для того, и для другого. Он изготовлен из нержавеющей стали, которая подходит практически ко всему, и содержит фильтр с активированным углем, который предотвращает появление прогорклых корок и соков на вашей кухне.

Купить: Amazon

9.Сушильные шары для смягчения тканей; $ 17

Никто не любит крахмалистую, шершавую одежду, но некоторым людям нравится продувать бутылки со смягчителем ткани и коробки с простынями для сушки еще меньше. Smart Sheep предлагает решение: шарики для сушки шерсти. Они не только рассчитаны на более чем 1000 загрузок, но и быстрее сушат белье. А поскольку они не содержат никаких химикатов, отдушек или синтетических материалов, они вдвойне отличный вариант для людей с аллергией и / или с чувствительной кожей.

Купить: Amazon

10.Аккумуляторы; $ 40

Хотя многие устройства сами по себе являются перезаряжаемыми, для других по-прежнему требуются аккумуляторы, чтобы жужжать, гудеть и переключать телеканал, поэтому хорошо иметь под рукой аккумуляторные батареи. В дополнение к батареям AA, AAA и зарядному устройству этот футляр от Panasonic поставляется с крошечными контейнерами, которые работают как батареи C и D, когда вы вставляете в них меньшие батарейки.

Купить: Amazon

Зарегистрируйтесь сегодня: Получайте эксклюзивные предложения, новости о продуктах, обзоры и многое другое с информационным бюллетенем Mental Floss Smart Shopping!

.

Что на самом деле означают предупреждающие символы, мигающие на приборной панели вашего автомобиля?

КОГДА во время движения на приборной панели мигает предупреждающий символ, вашей первой реакцией, вероятно, будет паника.

И вы не будете одиноки, поскольку исследования показали, что более половины британцев не уверены, что на самом деле означает большинство символов.

9

Можете ли вы определить все символы, которые могут появиться на вашей приборной панели?

Исследование, проведенное HPI, показало, что 59% водителей с трудом распознают, что указывают все сигнальные огни на их приборной панели.

К сожалению, 96 процентов не смогли распознать распространенный световой сигнал о неисправности тормоза, что потенциально подвергает их опасности.

Примерно такой же процент не знал, когда их дизельный сажевый фильтр показывал неисправность, а 93 процента не знали, когда у них была проблема с охлаждающей жидкостью.

По мере развития автомобильных технологий и добавления новых функций неизбежно повышается вероятность того, что что-то пойдет не так.

И поскольку более 60 различных значков говорят вам, что может быть проблема с вашим мотором, важно хорошо понимать, что ваша машина пытается сказать.

Мы выяснили, что на самом деле означают все символы, которые могут появляться на вашем тире.

Что означает каждый из символов на приборной панели моего автомобиля?

9

1. Индикатор нажатия сцепления

2. Индикатор нажатия педали тормоза

3. Рулевое колесо заблокировано

4. Включен дальний свет

5. Низкое давление в шинах

6. Габаритные огни на

7. Проблемы с фарами / задними фонарями / сигнальными лампами

8.Проблемы с стоп-сигналами

9

9. Зимний режим

10. Информационный индикатор

11. Дизельный автономный отопитель

12. Обледенение

13. Проблемы с системой запуска

14. Ключа нет в машине

15. Разряд батареи ключа

16. Предупреждение расстояние до другого автомобиля

9

17. Контрольная лампа обслуживания

18. Адаптивное освещение поворотов включено

19. Регулировка угла наклона фар

20.Проблемы с регулируемым задним спойлером

21. Проблемы срабатывания электропривода крыши

22. Передняя подушка безопасности выключена

23. Ручной тормоз стоит на

24. Включены передние противотуманные фары

9

25. Проблемы с гидроусилителем руля

26. Включены задние противотуманные фары

27. Низкий уровень жидкости для лобового стекла

28. Изношенные тормозные колодки

29. Круиз-контроль активирован

30. Сигнальные индикаторы

31.Неисправность датчика освещенности или датчика дождя

32. Вода в топливном фильтре

9

33. Подушка безопасности выключена

34. Механическая проблема или электрическая неисправность

35. Включен ближний свет фар

36. Загрязненный воздушный фильтр требует замены

37. Парктроник включен

38. Проблемы с сажевым фильтром (DPF)

39. Ошибка - отключение вилки от прицепа

.

40. Проблемы с пневмоподвеской


FUEL'S GOLD Как далеко я могу проехать, когда в моей машине загорается сигнальная лампа бензина?

9

41.Предупреждение о выезде с полосы движения при активной системе ассистента движения по полосе

42. Проблемы с катализатором

43. Предупреждение о ремне безопасности

44. Предупреждающий стояночный свет

45. Проблемы с генератором или аккумулятором

46. Включен экономичный режим

47. Ассистент движения на спуске на

.

48. Проблемы с системой охлаждения

9

49. Проблема с АБС

50. Проблемы с топливным фильтром

51. Открыть дверь

52. Открытый капот

53.Топливный бак в резерве, необходимо заправить

54. Проблемы с АКПП

55. Активирован ограничитель скорости

56. Проблемы с подвеской

ДВИГАТЕЛЬ ВКЛЮЧЕН
Гаражи все еще открыты во время второй блокировки, и могу ли я получить ТО?
ДВИГАТЕЛЬ НА
Половина британцев сбита с толку автомобилями и понятия не имеют, где поставить стеклоомыватель
НЕ БЫТЬ ТОПЛИВОМ
Вы можете быть оштрафованы на 1000 фунтов стерлингов, если истечет срок вашего ТО ... вот как проверить
НЕОБХОДИМО ИСПРАВЛЕНИЕ
Могу ли я поставить свою машину в гараж во время карантина из-за коронавируса?
Автомобилисты принимают к сведению
Правонарушения за рулем, о которых вы даже не подозревали, могут стоить вам 2500 фунтов стерлингов

9

57.Обогреватель переднего стекла

58. Электронная система стабилизации (ESP) выключена

59. Открытый багажник

60. Низкое давление масла

61. Стеклоочиститель автоматический

.

62. Проблемы или опасности двигателя

63. Датчик дождя

64. Обогрев заднего стекла

.

Контрольные лампы на приборной панели автомобиля - понимание того, что они означают и как действовать

988 903 Просмотры

13 любимые

13 акции

Приборная панель автомобиля - это устройство связи, которое передает важную информацию водителю. Используя широкий спектр датчиков и сложное бортовое оборудование, ваш автомобиль может ... elf диагностирует широкий спектр проблем, касающихся его состояния и работоспособности.С развитием современных автомобильных технологий количество потенциальных проблем, о которых приборная панель может предупреждать водителя, резко возросло. В этой инфографике представлен обзор наиболее распространенных и повсеместно используемых сигнальных огней для автомобилей, их значения и того, как водитель должен действовать после включения. Обратите внимание, что каждый автомобиль имеет свой индивидуальный набор специальных сигнальных ламп на приборной панели, и точную информацию, относящуюся к каждому из них, можно найти в руководстве для водителя.

Вы работали над этим визуалом? Получите кредит!

Получить цитату

.

Сколько ЭТИ символов на приборной панели вы узнаете в своей машине?

Знаете ли вы, что мониторинг ламп накаливания ведется по системе контроля тяги? Отказ коробки передач до заблокированной подушки безопасности?

Миллионы британцев по всей стране платят за дорогие автомобильные гаджеты и технологии, но многие понятия не имеют об их умных функциях.

1

Есть множество символов на приборной панели, но знаете ли вы, к чему все они относятся? Кредит: Getty - Contributor

И новое исследование BuyaCar показывает, что многие водители не могут идентифицировать несколько новых символов, появляющихся на их приборной панели.

С красочными символами, предупреждающими о давлении масла в двигателе, мониторингом тормозных колодок и круиз-контролем, британцы, как говорят, с трудом понимают, что все они означают.

Шесть, в частности, оказываются самыми дорогостоящими, по данным 1000 водителей, опрошенных автомобильным сайтом.

Остин Коллинз, доктор медицины в BuyaCar, призывает автомобилистов прочитать их руководство, чтобы ознакомиться с новыми значками.

Exclusive

FINAL MEGXIT
Гарри и Мэг передают Фрогмор Эжени после переноса вещей глубокой ночью
TEXTIQUETTE
Женщина устраивает скандал после того, как торговец спрашивает, кого, черт возьми, спросить в 12.15 утра?
СТОИМОСТЬ XMAS
Lockdown «не может быть ослаблено для Недели Рождество свободы», но жесткие правила до тех пор
TOUGH ВРЕМЯ
Домашнее насилие жертва избили во время беременности разделяют «порноместь» атакующего
SKIN СИНЯЯ ЛИНИЯ
Cop опубликовавшая пикантные фотографии путешествий в отпуске по болезни, перестала издеваться над своим домом

Эксклюзив

ЗАГАДКА СМЕРТИ
Женщина, 25 лет, умерла в результате неоднократных ножевых ранений и наезда на нее возле дома

Он сказал: «Хотя мы можем смеяться над некоторыми ошибками, которые делают водители, пытаясь не отставать от автомобильных технологий, к сожалению, так много людей явно упускают из виду некоторые особенности и преимущества своих автомобилей.«

Итак, вы знаете свою систему помощи при парковке по круиз-контролю?

Пройдите этот тест, чтобы проверить свои навыки работы с автомобилем и посмотреть, знаете ли вы, что ДЕЙСТВИТЕЛЬНО означают все символы на приборной панели.

Британцы упускают возможность вернуть налоги на автомобили и рискуют получить штрафы, не обновляя информацию в Интернете .

Почему на панели приборов горит восклицательный знак – АвтоТоп

Что делать, если на панели вашего автомобиля загорается желтый восклицательный знак? Этот вопрос часто беспокоит владельцев автомобилей. На него порой трудно дать однозначный ответ, ведь в машинах разных марок одинаковые проблемы могут высвечиваться на табло при помощи отличающихся знаков. Значит, придется в них внимательно разобраться, чтобы не оказаться в какой-то момент в безвыходном, вернее, в безвыездном положении.

Что объединяет и отличает знаки на табло автомобилей

В самом начале статьи обратим внимание владельцев авто но то, что какой бы марки оно ни было, есть признаки, объединяющие разнообразие значков на табло: индикаторы зеленого цвета всегда оповещают о том, что какая-то система включена и исправно работает, а желтые или красные предупреждают о проблемах. Но при этом стоит принимать во внимание и то, установлена на вашей машине антиблокировочная система (АБС) или нет.

Чем различается работа индикаторов в автомобилях с АБС и без нее

Если в машине имеется названная система, то контрольная лампа (так еще называют значок индикатора) в норме должна светиться, когда у вас включено зажигание и задействован стояночный тормоз, а гаснуть – после пуска двигателя и при освобожденном стояночном тормозе. Таким образом проходит тестирование системы. И если лампочка гаснет, значит, система работает исправно. Светящийся дольше положенного времени сигнал индикатора говорит о сбоях в работе систем автомобиля. Если АБС не установлена, то при включенном зажигании значок появляется только в случае возникновения проблем, которые мы более подробно обсудим ниже.

Так что же может быть причиной появления восклицательного знака?

Как мы уже и говорили, восклицательных знаков на приборных панелях разных марок автомобилей может зажигаться несколько. Например: в желтом треугольнике – сигнал сбоя в работе электронной системы стабилизации, или в красном – возникновение внештатной ситуации, в скобках – знак низкого давления в шинах (речь идет большей частью об авто американского производства). И если с последним предупреждающим символом все достаточно ясно, то восклицательный знак в круге, возникший на вашей приборной панели и не исчезающий во время поездки, может оказаться сигналом о нескольких разных проблемах:

  • недостаток тормозной жидкости;
  • нарушение целостности цепи индикатора;
  • нарушение герметичности вакуумного усилителя тормозов;
  • приведение в рабочее состояние стояночного тормоза.

Между прочим, в случае, когда антиблокировочная система выходит из строя, загораются контрольные лампы и тормозной системы, и АБС!

Не забудьте об информации на табло!

Кстати, в любом случае знаки, появляющиеся на панели, это еще и повод выяснить причину предупреждения на самом информационном табло. Чтобы точнее разобраться в проблеме, стоит там открыть раздел «Информация о машине». Для этого нужно войти в меню и, переключая вверх или вниз, подтверждать свой выбор. Таким образом можно узнать, о чем конкретно вам сообщает зажегшийся знак опасности. Как уже упоминалось, в некоторых авто восклицательный знак может обозначать не только дефекты в тормозной системе, в таких случаях описание неисправности выводится на дисплее сообщений в центре приборной панели.

Как загорается индикатор при недостатке тормозной жидкости

Итак, для начала предположим, что индикатор сообщает о недостаточном уровне тормозной жидкости. Если в вашей машине появилась эта проблема, то на табло горит восклицательный знак и во время движения. Проверьте, все ли в порядке и при необходимости долейте ТЖ. Правда, следует помнить, что позже, когда придется менять колодки, она может подняться в бачке и пролиться. Будьте внимательны, попробуйте отсосать ее чем-нибудь. Для этого может подойти и резиновая груша.

Что делать, если ТЖ в норме, а индикатор продолжает светиться?

Если же тормозная жидкость находится на максимальном уровне, а восклицательный знак горит, то стоит проверить тормозную систему, даже если педаль продавливается нормально. Поставьте машину на домкрат и попробуйте покрутить какое-нибудь колесо. Так вы продиагностируете, не зажаты ли колодки. Опытные водители советуют в таких случаях снять передние колеса, после чего определить состояние тормозных колодок. Если обнаружится неисправность, их следует заменить.

Предупреждение

Конечно, в таком случае лучше всего разыскать ближайший сервисный центр, чтобы проверить тормозную систему автомобиля. Кстати, по пути на внеплановую проверку вам нужно быть готовыми к тому, что придется сильнее жать на педаль в случае необходимости торможения. А также к тому, что свободный ход названной педали увеличится, как и тормозной путь вашего автомобиля. Между прочим, если значок горит вместе с индикатором АБС, то при торможении возможна и преждевременная блокировка задних колес.

В каких еще случаях загорается восклицательный знак

Если же и ТЖ на нормальном уровне, и тормозные колодки не вызывают нареканий, а на панели все равно горит предупреждающий знак индикатора, то что же это может означать? В подобном случае стоит предположить, что что-то происходит с проводкой: система, скорее всего, начала работать на размыкание. При обрыве любого провода, ведущего к датчику колодок, загорается лампа, сигнализирующая об их износе. В таком случае вы, конечно, и сами можете замкнуть провода, но тогда вам придется через каждые 2000-3000 км пробега забираться под машину, чтобы проверить их состояние. Так что лучше отправляться в сервис.

Что можно сделать самому

Попробуйте снять разъем с крышки бачка, где находится тормозная жидкость, стяните с него резиновый чехол и, если он окажется влажным от жидкости, продуйте и протрите его. Проверьте, погас ли восклицательный знак. Наденьте разъем. Если индикатор снова зажегся, то, скорее всего, неисправен датчик уровня. Случается, что тормозная жидкость попадает в среднюю часть крышки и замыкает контакты. Для этого нужно разобрать крышку, почистить и просушить. Подобную операцию можно проделать в домашних условиях.

Если в автомобиле есть датчик ручного тормоза

Если ваш автомобиль оборудован датчиками ручного тормоза, то подобный сигнал может оказаться предупреждением о его неисправности. Такой же эффект могут произвести и неполадки с тросиками ручника. Ведь достаточно неаккуратно съехать с бортика или при выезде на природу «сесть» на подвернувшийся булыжник, чтобы тросик получил сильную нагрузку вместе с внутренними повреждениями. Какое-то время он еще будет работать, но в итоге место повреждения начинает «лохматиться». И, как следствие, даже вашей мышечной силы окажется достаточно, чтобы при помощи троса заклинило тормоза (когда вы его отпускаете, он не может вернуться в прежнее положение, и машина едет на тормозах).

Несколько советов от автослесаря

В данном случае, после того как загорается восклицательный знак, попробуйте поднять ручник на максимум, но не прилагайте при этом больших усилий. Если вы почувствуете люфт (впечатление, как будто ручка не закреплена и просто висит на перекладине), то это точно означает проблемы с тросами. Между прочим, если предупреждающий сигнал не горит, а задние колеса перегреваются при движении, то, скорее всего, неисправен механизм стояночного тормоза.

Всем привет! Сегодня хочу поднять довольно актуальную тему, которая волнует, судя по вопросам на форумах и количеству запросов в поисковиках, большое количество людей. Я хочу поговорить о таком явлении, когда при нажатии на педаль тормоза загорается восклицательный знак на панели.

Я постараюсь дать исчерпывающий ответ на данный вопрос и объяснить почему это происходит и какая поломка может быть к этому причастна. Поехали!

Начну, пожалуй, с того, что, если на панели загорелась лампа (!) это значит с тормозной системой что-то не так. Как правило данный индикатор сигнализирует о низком уровне тормозной жидкости (ТЖ) в системе. Как вы понимаете, неисправные тормоза — это не шутки, и проблему надо решать. Скажу больше, если кто не в курсе, ЭКСПЛУАТИРОВАТЬ АВТО С ГОРЯЩИМ ИНДИКАТОРОМ (!) — ЗАПРЕЩЕНО! Так как вы не знаете в чем дело и что послужило причиной появления данной ошибки на приборной панели.

В каких случаях загорается восклицательный знак?

  • Низкий уровень ТЖ.
  • Проблема в плохом контакте. Как правило речь о разъеме датчика на главном тормозном цилиндре (ГТЦ).
  • Обрыв. Проблема с проводкой или разрыв цепи.
  • Неисправен датчик уровня тормозной жидкости (ДУТЖ).
  • Что-то не так с панелью приборов.

Что делать если загорелась лампа?

  1. Первым делом необходимо проверить уровень ТЖ. Делается это просто и без каких-либо сложностей. Открываем капот и смотрим на уровень, он должен быть между отметками "MIN" и "MAX". Уровень необходимо контролировать постоянно, для тех, кто забывает это делать и существует восклицательный знак. Загорается он по сигналу датчика, который сигнализирует в том случае, когда уровень ТЖ ниже допустимого.

Кстати! Нередки случаи, когда лампочка загоралась при езде по неровностям и гасла, как только авто выезжало на более-менее ровную дорогу. Происходит это именно по той причине, что уровень "тормозухи" близок к отметке "MIN" и во время раскачивании авто датчик фиксирует низкий уровень и сигнализирует об этом на панель приборов.

  1. Если с уровнем тормозной жидкости все в порядке, необходимо проверить ДУТЖ, который располагается в бачке ГТЦ. Как это сделать, я сейчас расскажу.

2.1. Включите зажигание и убедитесь, что загорелась лампа восклицательный знак, то есть индикатор недостаточного уровня ТЖ. Она должна загореться и погаснуть если уровень в норме и датчик исправен.

2.2. Отключаем питание от датчика и смотрим на лампу, если она погасла, скорее всего, проблема с датчиком. Проверьте датчик, иногда проблема в том, что поплавок выходит из строя и опускается на дно даже при том, что уровень ТЖ в порядке.

2.3. Если после отключения питания от датчика восклицательный знак на панели продолжает гореть, скорее всего, проблема в проводке, а сам датчик рабочий. Возможно причина заключается в коротком замыкании проводки, или в чем-то еще, но так или иначе проблема будет связана с неисправностью проводки и нарушением ее целостности.

Если у вас все в порядке с датчиком уровня ТЖ, но вы хотите проверить его работу, делается это довольно просто

2.4. Нажимаем на резиновый уплотнитель на крышке бачка, таким образом вы опустите поплавок датчика на дно, при этом в исправных датчиках загорается восклицательный знак на панели.

2.5. Если индикатор не загорелся берем небольшой кусок медного провода и отключаем питание от датчика уровня тормозной жидкости. Подготовленным проводом необходимо замкнуть контакты питания датчика, то есть контакты на проводке, которая подводится к датчику, а не контакты самого датчика. При таком замыкании на панели должен появиться соответствующий сигнал о низком уровне тормозной жидкости. Если этого не произошло, скорее всего, датчик рабочий, а проблема заключается в неисправной проводке.

При неисправности датчика уровня тормозной жидкости выполните его замену, если проблема в поплавке этого датчика можно попытаться выполнить его ремонт, если неисправной оказалась проводка, замените ее или обратитесь за помощью к опытному автоэлеткрику.

Водители оповещаются о присутствии неисправности различных систем автомобиля при помощи значков на панели приборов. Расшифровать значение таких горящих значков не всегда удается интуитивно, поскольку не все автолюбители хорошо разбираются в машинах. К тому же, на разных авто, графическое обозначение одного и того самого значка может отличаться. Стоит отметить, что не каждая лампочка на панели оповещает только о критичной неисправности. Индикация загорающихся лампочек под значками разделяется по цветам на 3 группы:

  • Красные значки говорят об опасности, и если загорается какое-либо обозначение таким цветом, стоит обратить внимание на сигнал бортового компьютера, чтобы предпринять меры по быстрому устранению неисправности. Иногда они не столь критичны, и продолжать движение автомобиля, когда горит такой значок на панели, можно, а иногда не стоит.
  • Желтые индикаторы предупреждают о неисправности или необходимости произвести какие-то действия по управлению автомобилем, или его сервисном обслуживании.
  • Зеленые лампочки обозначений информируют о сервисных функциях автомобиля и их активности.

Представим список наиболее часто возникающих вопросов и расшифровку значков и индикаторов, горящих на панели приборов.

Применяется много значков с эмблемой-силуэтом автомобиля. В зависимости от дополнительных элементов этот индикатор может иметь разный смысл.

Когда горит такой индикатор (машина с ключом), то он информирует о неисправностях в работе двигателя (зачастую сбой в работе какого либо датчика) или же электронной части трансмиссии. Чтобы выяснить точную причину потребуется производить диагностику.

Загорелась красная машина с замком, значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме – автомобиль под замком.

Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.

Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).

Значок скользкая дорога начинает мигать при обнаружении системой стабилизации курсовой устойчивости участка скользкой дороги и активируется, дабы предотвратить пробуксовку за счет снижения мощности двигателя и подтормаживания буксующего колеса. Беспокоится в такой ситуации не стоит. Но когда возле такого индикатора появился ключ, треугольник или перечеркнутый значок заноса, значит система стабилизации — неисправна.

Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его сбрасывают.

Предупреждающие значки на панели

Значок руль может загораться в двух цветах. Если горит желтый руль, то требуется адаптация, а при появлении красного изображения рулевого колеса с восклицательным знаком, уже стоит обеспокоиться отказом системы ГУР или ЭУР. Когда светится красный руль, то наверняка Ваше рулевое колесо стает очень трудно поворачивать.

Значок иммобилайзера, как правило, моргает, если автомобиль закрыт; в таком случае индикатор красного автомобиля с белым ключом сигнализирует о работе противоугонной системы. Но существует 3 основных причины если лампочка иммо постоянно горит: иммобилайзер не активирован, если не считывается метка с ключа или система противоугона неисправна.

Значок ручника загорается не только в том случае, когда активирован (поднят) рычаг ручного тормоза, но и в тех случаях, когда износились тормозные колодки или нужна доливка/замена тормозной жидкости. На авто с электронным ручником лампочка стояночного тормоза может загораться по причине глюка концевика или датчика.

Значок охлаждающей жидкости имеет несколько вариантов и в зависимости, какой из них горит, соответственно делать выводы о проблеме. Одна красная лампа с изображением шкалы градусника сообщает о повышенной температуре в системе охлаждения двигателя, а вот желтый расширительный бачок с волнами, сигнализирует о низком уровне ОЖ в системе. Но стоит учесть, что лампа охлаждающей жидкости не всегда горит именно при низком уровне, возможно, просто «глюк» датчика или поплавка в расширительном бочке.

Значок омывателя говорит о низком уровне жидкости в расширительном бачке омывателя стекла. Такой индикатор горит не только при реальном понижении уровня, но и если засорился датчик уровня (контакты датчика покрываются налётом из-за некачественной жидкости), давая ложный сигнал. На некоторых автомобилях датчик уровня срабатывает при несоответствии спецификации жидкости в омывателе.

Значок ASR – это индикатор антипробусковочной системы (Anti-Spin Regulation). Электронный блок этой системы работает в паре с датчиками АБС. Когда такая лампочка постоянно горит – значит ASR не работает. На разных авто такой значок может выглядеть по-разному, но зачастую в виде восклицательного знака в треугольнике со стрелочкой вокруг или самой надписи, или же в виде машинки на скользкой дороге.

Значок катализатора загорается зачастую при перегреве каталитического элемента и довольно часто сопровождается резким падением мощности двигателя. Такой перегрев может возникать не только по причине плохой пропускной способности сот, но и если возникли проблемы в системе зажигания. Когда же катализатор выходит из строя, то к горящей лампочке добавится большой расход топлива.

Значок выхлопные газы по информации из мануала обозначает неисправность в системе очистки выхлопных газов, но, как правило, такая лампочка начинает гореть после плохой заправки или наличии ошибке по датчику лямбда зонда. Система регистрирует пропуски воспламенения смеси, вследствие чего повышается содержание вредных веществ в выхлопных газах и, как результат, на приборной панели горит лампочка «выхлопные газы». Проблема не критичная, но диагностику стоит сделать, чтобы выяснить причину.

Индикаторы неисправности

Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора, поэтому его еще могут называть «значок генератора». На автомобилях с гибридным двигателем такой индикатор дополняется надписью «MAIN» внизу.

Значок масла, он же красная масленка – свидетельствует о падении уровня масла в двигателе автомобиля. Такой значок загорается при запуске двигателя, и не тухнет спустя нескольких секунд или может загораться во время движения. Такой факт говорит о проблемах в системе смазки или падении уровня или давления масла. Значок масла на панели может быть с капелькой или с волнами внизу, на некоторых автомобилях индикатор дополнен надписью min, senso, oil level (надписи желтого цвета) или же попросту буквы L и H (характеризующими низкий и высокий уровень масла).

Значок подушки может загораться в нескольких вариантах: как красная надпись SRS и AIRBAG, так и «красный человечек, пристегнутый ремнем безопасности», а перед ним кружочек. Когда на панели горит один из таких значков подушки безопасности, то — это бортовой компьютер оповещает Вас о возникшей неисправности в системе пассивной безопасности, и в случае ДТП воздушные подушки не сработают. Причины, по которым загорается знак подушек, и как устранить неисправность читайте в статье на сайте.

Значок восклицательный знак может выглядеть по-разному и значения у него соответственно тоже будут другие. Так, к примеру, когда горит красный (!) в кружке — это говорит о неисправности тормозной системы и желательно не продолжать движение до выяснения причины его появления. Они могут быть самыми разными: поднят ручной тормоз, износились тормозные колодки или снизился уровень тормозной жидкости. Пониженный уровень как раз и представляет опасность, ведь причина может быть не только в сильно изношенных колодках, вследствие чего, при нажатии на педаль, жидкость расходится по системе, и поплавок дает сигнал о низком уровне, может быть где-то поврежден тормозной шланг, и это уже куда серьезнее. Хотя, очень часто восклицательный знак загорается, если поплавок (датчик уровня) вышел из строя или закоротил, и тогда он просто врет. На некоторых автомобилях восклицательный знак сопровождается надписью «BRAKE», но суть проблемы от этого не меняется.

Еще восклицательный значок может гореть в виде знака «внимание», причем, как на красном фоне, так и на желтом. Когда загорелся желтый знак «внимание» – он сообщает о возникшей неисправности в электронной системе стабилизации, а если на красном фоне, то просто предупреждает водителя о чем-то, и, как правило, на табло приборной панели светится пояснительный текст или совмещен с другим информативным обозначением.

Значок АБС может иметь несколько вариантов отображения на приборной панели, но вне зависимости от этого на всех автомобилях обозначает одно и то же – появление неполадки в системе ABS, и что в данный момент антиблокировочная система колес не работает. Узнать причины, почему не работает АБС можно в нашей статье. Движение в данном случае можно производить, но рассчитывать на срабатывание АБСа не нужно, тормоза будут срабатывать как обычно.

Значок ESP может или периодически загораться или же гореть постоянно. Лампочка с такой надписью оповещает о проблемах системы стабилизации. Индикатор Electronic Stability Program, как правило, светится по одной из двух причин – либо датчик угла поворота вышел из строя, либо датчик включения стоп-сигнала (он же «лягушка») приказал долго жить. Хотя, бывает проблема и посерьезнее, например, накрылся датчик давления тормозной системы.

Значок двигателя, некоторые водители его могут называть «значок инжектора» или check, может гореть желтым цветом, когда работает двигатель. Он информирует о наличии ошибок двигателя и неисправности его электронных систем. Для определения причины его появления на табло приборной панели производят самодиагностику или компьютерную диагностику.

Значок свечей накала может загораться на приборной панели дизельного автомобиля, значение такого индикатора точно такое же, как и значка «чек» на бензиновых авто. Когда в памяти электронного блока нет никаких ошибок, то значок спирали должен тухнуть после прогрева двигателя и отключения свечей накала.

Этот материал является информативным для большинства автовладельцев. И хотя здесь не представлены абсолютно все возможные значки всех существующих машин, Вы сможете самостоятельно разбираться в основных обозначениях приборной панели авто, и не будите бить тревогу, когда увидите, что вновь горит значок на панели.

Ниже перечислены почти все возможные индикаторы на панели приборов и из значения

1. Противотуманные фары (передние).

2. Неисправность усилителя рулевого управления.

3. Противотуманные фары (задние).

4. Низкий уровень жидкости стеклоомывателя.

5. Износ тормозных колодок.

6. Значок включённого круиз-контроля.

7. Включены поворотные сигналы.

8. Датчик дождя и света.

10. Индикатор информационного сообщения.

11. Индикация работы свечи накаливания.

13. Индикация обнаружения бесконтактного ключа.

14. Ключ не обнаружен.

15. Батарея ключа нуждается в замене.

16. Опасное сокращение дистанции.

17. Нажмите педаль сцепления.

18. Нажмите тормозную педаль.

19. Блокировка рулевой колонки.

20. Дальний свет.

21. Низкое давление в шинах.

22. Индикатор включения наружного освещения.

23. Неисправность наружного освещения.

24. Не работает стоп-сигнал.

25. Предупреждение сажевого фильтра.

26. Предупреждение прицепного устройства.

27. Предупреждение пневматической подвески.

28. Смена полосы движения.

29. Перегрев катализатора.

30. Не пристёгнут ремень безопасности.

31. Активирован стояночный тормоз.

32. Неисправность аккумулятора.

33. Система помощи при парковке.

34. Требуется техническое обслуживание.

35. Адаптивные передние фары.

36. Неисправность автоматического наклона фар.

37. Неисправность заднего спойлера.

38. Неисправность крыши в кабриолете.

39. Ошибка подушки безопасности.

40. Неисправность ручного тормоза.

41. Вода в топливном фильтре.

42. Подушка безопасности деактивирована.

44. Фары ближнего света.

45. Загрязнение воздушного фильтра.

46. Режим экономии топлива.

47. Система помощи спуска с горы.

48. Повышенная температура.

49. Неисправность антиблокировочной системы тормозов.

50. Неисправность топливного фильтра.

51. Открыта дверь.

52. Открыт капот.

53. Низкий уровень топлива.

54. Неисправность автоматической коробки передач.

55. Автоматический ограничитель скорости.

56. Амортизаторы подвески.

57. Низкое давление масла.

58. Обогрев лобового стекла.

59. Открыт багажник.

60. Система стабилизации отключена.

61. Датчик дождя.

62. Неполадка двигателя.

63. Обогрев заднего стекла.

64. Автоматическое очищение лобового стекла.

обозначение значков на приборной панели

Всем с детства знакома фраза Остапа Бендера: «Автомобиль не роскошь, а средство передвижения». Этот тезис приобретает большую актуальность особенно в наши дни. Личный автомобиль (в отличие от общественного транспорта) помогает успеть на все запланированные встречи, с комфортом отправиться в длительную поездку или просто правильно организовать каждодневную домашнюю работу. В управлении «Ладой» или «Мерседесом» нет никаких секретов. Нужно лишь уметь заводить машину, не перепутать последовательность нажатия педалей и разбираться в обозначении значков на приборной панели.

Что такое приборная панель автомобиля

Прежде чем разобраться в обозначении значков на приборной панели, необходимо ориентироваться, что представляет собой панель приборов. Это своеобразная планка, находящаяся непосредственно под лобовым стеклом, на которой располагаются все нужные индикаторы.

Внешний вид панели приборов во многом определяет представительство автомобиля. Планка состоит из центральной консоли и комбинации информативных датчиков. Кроме символов, панель содержит дефлекторы отопительной, вентиляционной и кондиционерной систем, тумблер системы освещения, замок зажигания, а также динамики стереосистемы, подушки безопасности и многое другое. Расшифровка значков на приборной панели является необходимой информацией в использовании автомобиля. Приборная панель изготавливается из различных материалов. Наиболее популярным является полиуретан или поливинилхлорид. При отделке используется кожа, дерево или металл.

Короткий ликбез по значкам на приборной панели

Сегодня, в век компьютеризации, в обиход все чаще входит виртуальная панель. В таком случае информацию о состоянии автомобиля подает бортовой компьютер. Все обозначения символов на приборной панели объединены в отдельные группы. Комбинации знаков содержат, прежде всего, тахометр (измеритель частоты вращения двигателя), спидометр (индикатор скорости), указатели температуры охлаждающей жидкости и уровня топлива. Эти приборы, как правило, обладают стрелочными (аналоговыми) показателями. Все остальные обозначения значков на приборной панели - электронные.

Каждый символ, в зависимости от состояния соответствующей ему функции автомобиля, периодически бывает зеленым, желтым или красным. Зеленый цвет индикатора свидетельствует об отсутствии проблемы. Желтый значок носит предупредительный характер, а красный говорит о необходимости исправить ситуацию. Игнорирование красных сигналов водителем может привести к полной остановке машины или серьезной поломке.

Виды значков на приборной панели

Казалось бы, значки на приборной панели путают водителя. Но это не так. Для удобства все символы разделены на несколько категорий.

  • Информационные индикаторы - значки, сообщающие о состоянии автомобиля.
  • Символы, предупреждающие о проблеме отдельных составляющих автомобиля (руля, двигателя, тормозной системы и т. д.).
  • Значки, сообщающие о неисправности некоторых систем (двигательной, подушек безопасности, свечей накала и т. д.).

Основные обозначения символов общей информации

Информационные значки показывают, в частности, следующее:

  • Машина с гаечным ключом говорит о неисправности двигателя.
  • Красный автомобиль с замком свидетельствует о проблемах противоугонной системы. В таком случае машина не заведется до исправления неполадок.
  • Желтая машина с восклицательным знаком - электропривод неисправен.
  • Красный автомобиль с открытой дверцей информирует водителя о необходимости проверить состояние створок машины.
  • О скользкой дороге предупреждает значок автомобиля на неровном пути.
  • Желтый гаечный ключ рассказывает о необходимости проведения техобслуживания машины.

Предупреждающие значки

Индикаторы предупреждения могут быть следующими:

  • Желтый или красный руль предупреждает о проблемах с использованием штурвала автомобиля. Его либо очень трудно поворачивать, либо требуется ремонт баранки.
  • Красная буква Р в круге свидетельствует о поднятии рычага ручного тормоза или износе тормозных колодок.
  • О состоянии охлаждающей жидкости сообщает красный градусник (жидкость чересчур нагрета) или желтый бачок с волнами (жидкости недостаточно).
  • Желтые дворники свидетельствуют о недостаточном количестве омывательной жидкости лобового стекла.
  • Также к предупреждающим значкам относится и символ выхлопных газов. Если индикатор желтый, это свидетельствует о неисправности в выхлопной системе, которую желательно исправить.

Обозначение символов на приборной панели, сообщающих о проблеме автомобиля

Значками, предупреждающими о неисправности машины, являются:

  • Красный значок аккумулятора - низкое напряжение в бортовой сети.
  • Красная масленка - низкий уровень масла в роторе машины.
  • Красные надписи SRS и AIRBAG, а также красная фигурка, пристегнутая ремнем, - неисправность системы безопасности.
  • Красный восклицательный знак в кружке - неисправность в тормозной системе. Если восклицательный знак в желтом кружке - предупреждение о проблеме в электронной системе стабилизации.
  • Желтая спираль означает перегрев двигателя и включение свечей накала.

Особенности автомобиля Lada (ВАЗ)

Автомобиль Lada является продуктом российского АвтоВАЗа - крупнейшего производителя легковых машин. Ранее завод занимался выпуском таких моделей, как «Жигули», «Нива», «Спутник», «Самара» и «Ока». Lada - одно из самых удачных детищ тольяттинской компании.

Первые автомобили Lada были произведены в 1972 году. Так как машины предназначались на экспорт, они получили более благозвучное, чем «Жигули», название. Прототипом автомобиля стал итальянский Fiat. Повторялись даже некоторые обозначения символов на приборной панели. Отличием была хорошая адаптация к условиям российского климата и дорогам.

Сегодня под маркой Lada выпускается множество моделей каров автозавода Тольятти. Современные машины оснащены автоматической коробкой передач и бортовым компьютером. Многие модели изготовлены совместно с зарубежными производителями легковых машин. В частности, выпущенная в 2012 году Lada Largus является продуктом союза АвтоВАЗа и французской компании Renault.

С торговой маркой Lada связано несколько интересных фактов. Например, в Бразилии российские автомобили наряду с Ford и Volkswagen используются в качестве такси. А в 1991 году чилийский футбольный клуб «Коло-Коло», спонсором которого была Lada, выиграл Кубок Либертадорес. Сегодня автомобили Lada пользуются большим успехом как за рубежом, так и у соотечественников. Обозначения значков на приборной панели автомобилей Lada (ВАЗ) практически идентичны таковым в других машинах.

Значки на приборной панели машины Lada (ВАЗ)

Символы, значки, индикаторы и обозначения приборной панели включают не только пиктограммы. Основными элементами планки управления автомобиля Lada (ВАЗ) являются, прежде всего, тахометр, спидометр, датчик уровня горючего и датчик количества охлаждающей жидкости.

  • Тахометр в автомобиле Lada (ВАЗ) представляет собой стрелочный прибор, на который поступает информация о частоте оборотов двигателя за текущий период времени. Для определения количества оборотов показатель шкалы необходимо умножить на 100. Допустимая максимальная величина оборотов двигателя почти всех моделей Lada (ВАЗ) колеблется от 6000 до 8000 обращений в минуту. Обычно под тахометром расположено электронное оконце, которое показывает время и температуру воздуха окружающей среды.
  • Спидометр автомобиля Lada (ВАЗ) являет собой индукционное стрелочное устройство в правой области панели управления. Шкала прибора поделена на деления, величина каждого из которых составляет 10 километров. Максимальный показатель спидометра - 200 км. На устройство подается сигнал с датчика определения скорости, расположенного в коробке передач. Нижнее электронное оконце отображает общий пробег автомобиля и пробег с момента последнего завода машины. Последнюю точку отсчета можно выставить вручную, сбив при помощи специального переключателя показатель пробега до нуля.
  • Обозначение значков на приборной панели датчика уровня горючего можно увидеть справа. Табло определителя разделено на три сектора: первый означает полный бак, 1/2 - резервуар наполнен наполовину и 0 - необходима заправка. Дополнительная лампочка оранжевым светом оповещает о критическом минимуме бензина. В таком случае на протяжении 20-30 километров необходимо посетить заправочную станцию.
  • Индикатор температуры охлаждающей жидкости показывает минимальную температуру (50 °С) и максимальную (130 °С). Критическая температура тосола начинается с 105 °С. В таком случае необходимо дать двигателю немного отдохнуть.

Описание информационных лампочек на панели Lada (ВАЗ)

Рядом со значками на приборной панели, расшифровку которых нужно знать каждому водителю, присутствуют и индикаторные лампочки. В автомобиле Lada (ВАЗ) существует несколько главных световых обозначений:

  • Лампочка, оповещающая о текущем уровне масла в моторе. Когда количество масла достигает критического минимума, загорается оранжевый огонек.
  • Отдельный светильник оповещает о количестве средства для омывания лобового стекла.
  • Показатель уровня тосола.
  • Лампочка, оповещающая о состоянии дверей автомобиля.
  • Световое оповещение критического износа тормозных колодок.
  • Лампочка, свидетельствующая о том, что водитель не пристегнут ремнями безопасности.

Обозначение символов на приборной панели несет важную информацию о состоянии автомобиля. Каждому водителю необходимо хорошо ориентироваться в том, о чем информируют индикаторы четырехколесного друга.

Тойота рав 4 знаки на панели

Как расшифровываются пиктограммы на приборной панели Toyota

Пиктограммы на приборной панели. Их существует великое множество, и как говорится на разные случаи жизни. Одни предупреждают водителя предостерегая от будущих возможных будущих неприятностей, другие просто информируют и работе тех или иных систем машины, ну а третьи буквально кричат о неисправности. По статистике обладателем одних из самых многообразных по количеству символов на приборной панели остается Тойота. Поэтому в данной статье постараемся как можно полнее раскрыть все предупреждающие знаки, которые могут загореться на приборной панели Toyota.

Разумеется, при обычной эксплуатации автомобиля вам будет вовсе необязательно знать какой значок что обозначает на приборной панели Toyota, так как при правильной эксплуатации и своевременном обслуживании автомобиля они никогда вас не побеспокоят.

Но жизнь учит нас тому, что нужно быть готовым к любым поворотам судьбы. Как говорится, даже на старуху бывает проруха и в том числе самый крупный автопроизводитель в мире может совершать ошибки. Это значит, что в течении жизни авто даже при тщательном соблюдении всех регламентов и заботе о своем железном коне, «приборка может в один прекрасный день вспыхнуть предательскими огнями, словно новогодняя ёлка. Всему виной может оказаться банальный заводской брак. К сожалению, от ошибок на сборочном конвейере никто не застрахован.

Прежде чем случится неприятность и придется, вглядываясь в приборную панель просматривать мануал или нашу статью, спешим предупредить вас о том, что некоторые индикаторы на определенных комплектациях моделей Toyota достаточно редки. Поэтому мы публикуем список самых распространенных обозначений с наиболее популярных автомобилей Тойота.

Не бойтесь предупреждающих символов на приборной панели

В конце вступительного слова хотелось бы сказать о том, что предупреждающие знаки на приборной панели загораются каждый раз вовремя включения зажигания. Это нормальная практика, говорящая о том, что компьютер автомобиля начинает проверку датчиков и систем автомобиля. Паниковать стоит только в том случае, если эти значки не погаснут.

И наконец, также помните, что некоторые предупреждающие значки могут предупредить вас об общих недугах автомобиля, не называя конкретную проблему. При появлении на приборной панели такого индикатора, необходимо незамедлительно обратиться в сервис для прохождения диагностики.

1. Индикатор предупреждения подушек безопасности — указывает на проблемы, связанные с системой подушек безопасности, которые должны быть незамедлительно проверены в сертифицированном сервисном центре, если вы заботитесь о своей безопасности. Значок может также появиться при ручном отключении одной или нескольких подушек безопасности.

2. Предупреждение неисправности антиблокировочной системы — говорит, что в антиблокировочной системе ABS (которая предотвращает блокировку колес при резком торможении, и помогает водителю сохранить контроль над машиной) обнаружена ошибка или датчик нуждается в замене. Значок также может появится, если на один из датчиков налипло слишком много грязи или если вы использовали автомобиль в спортивном режиме, с быстрыми ускорениями и резкими торможениями, что могло «обмануть» систему ABS. Тот же эффект даст застрявший в грязи или снегу автомобиль, на котором одно или несколько колес будут буксовать.

3. Индикатор неисправности двигателя — это, наверное, самый страшный индикатор на приборной панели из всех. Многие люди увидя его сразу думают, что произошла поломка двигателя. Однако все может быть не настолько печально. Появление данного значка на «приборке» может информировать вас о том, что датчик вышел из строя или в двигателе произошел сбой и он перестал работать в оптимальном режиме и мотор из-за него выбрасывает в атмосферу больше вредных веществ чем положено.

Действительно опасаться стоит в том случае, если одновременно при появлении индикации мотор начал издавать посторонние звуки или пропала тяга. Но в любом случае посещение СТО- ОБЯЗАТЕЛЬНО!

4. Значок давления масла – говоря простым языком, если загорелся этот значок, это будет означать, что давление масла в двигателе слишком низкое или слишком высокое, так что необходимо проверить его уровень перед дальнейшим вождением. Индикатор может также предупредить о неисправности масляного насоса поврежден или о появлении пробки в масляной магистрали. Неправильная вязкость масла может стать еще одной причиной появления пиктограммы.

5. Низкая температура охлаждающей жидкости двигателя говорит о том, что охлаждающая жидкость двигателя имеет слишком холодную температуру для данного мотора. Если индикатор не исчезает, после того как автомобиль проехал несколько километров пути, что-то пошло не так, обратитесь к механику. Термостат (клапан, который позволяет охлаждающей жидкости проходить через радиатор) или электрический вентилятор могут по ошибке работать постоянно с максимальным охлаждением двигателя.

Проблему нельзя назвать серьезной, но двигатель работающий не на оптимальной температуре будет потреблять больше топлива и выбрасывать в атмосферу больше выхлопных газов чем положено.

6. Индикатор ближнего света— сообщает вам, что ближний свет или дневные ходовые/габаритные огни включены. Если индикатор имеет восклицательный знак, вы должны проверить фары, так как одна или несколько лампочек перегорели.

7. Необходимость техобслуживания — информирует вас о том, что масло и соответствующие фильтры должны быть заменены в рамках текущего технического обслуживания. Сообщение на мульти-информационном дисплее (если он у вас есть) может предупредить вас за несколько сотен километров о приближающемся графике технического обслуживания прежде чем загорится основной индикатор.

8. Предупреждающий знак низкого уровня жидкости в бачке омывателя — информирует вас о том, что нужно долить омывающей жидкости.

9. Предупреждение о необходимости дозаправиться — если последняя полоска на индикаторе загорается или мигает, нужно заехать на АЗС и пополнить бак.

10. Предупреждение системы электроусилителя — указывает о наличии проблемы с электроусилителем. В запущенном варианте вы почувствуете наличие проблемы своими руками, когда руль Тойоты станет тяжелым как на КамАЗе. Не опасно, но и не приятно. Посетите сервис.

11. Предупреждение об открытых дверях — означает, что одна или несколько дверей открыты или не полностью закрыты.

12. Индикатор парковочного тормоза — информирует вас о поднятом стояночном тормозе. Если вы отпустили стояночный тормоз, а знак не пропал, вероятно есть проблема, и вы должны проверить тормоза автомобиля. Тормозным дискам или колодкам может потребоваться замена.

13. Предупреждение о повышенной температуре охлаждающей жидкости — означает, что двигатель слишком горячий и скоро наступят необратимые последствия. Заглушите мотор и вызовите механика или отбуксируйте машину в ближайший сервис. Если индикация сработала при холодном пуске, предупреждение может быть вызвано коротким замыканием, неисправным датчиком или ошибкой компьютера. В любом случае отвезите автомобиль к механику.

14. Индикатор противотуманных фар — информирует вас о том, что противотуманки включены.

15. Индикатор габаритных огней — проинформирует о том, что стояночные огни (дневные ходовые огни/габаритные огни) ВКЛЮЧЕНЫ.

16. Пиктограмма дальнего света — информирует вас о том, что дальний свет включен. Убедитесь, что в ночное время вы не слепите встречных и попутных автомобилистов.

17. Стрелки, указывающие на работу поворотников — предупреждают вас о включенных поворотниках или работающей аварийной сигнализации.

18. Аварийная лампочка предупреждения аккумулятора — в основном, она сообщит вам, что аккумулятор не заряжается правильно или не заряжается вовсе. В основном отображается, когда двигатель выключен, а свет или радио включены.

19. Значок ремня безопасности — вы или пассажир(ы) должны пристегнуть ремень безопасности.

20. Индикатор работы трансмиссии — указывает на неисправность в трансмиссии. Обычно появляется на автомобилях с АКПП, когда коробка по какой-то причине перестает должным образом исполнять свои прямые обязанности. Мы не рекомендуем самостоятельно передвигаться на автомобиле, если индикатор включился.

21. Предупреждающий символ топливного фильтра — если продолжает гореть, это указывает на то, что в топливном фильтре была обнаружена вода. Не паникуйте, если в момент, когда появилось предупреждение на приборной панели вы были за рулем у вас есть достаточно времени чтобы посетить сервис и избавится от воды.

22. Индикатор свечей накаливания (предпусковые свечи) — он появится, когда на улице холодно и будет информировать вас о том, что свечи внутри двигателя начали прогрев камеры сгорания (в дизельных двигателях). Не запускайте двигатель, пока индикатор не погаснет. Если он не исчезает слишком долго, в автомобиле появилась неисправность свечей накаливания или слишком холодно.

23. Тот же самый индикатор, что был в пункте № 13, но другого цвета. Заглушите двигатель, потому что ему слишком жарко.

24. Пиктограмма STOP — нормально, если она появляется, при запуске автомобиля, но если так пойдет и дальше, пока вы едете вместе с № 13 или 5, это действительно означает, что вы должны остановиться.

25. Индикатор круиз-контроля – говорит о том, что система круиз-контроля включена. Как правило, вы можете отключить ее, нажав на тормоз.

26. Индикатор положения передачи – показывает на какой вы передаче.

27. Тот же самый индикатор, что был в пункте № 8. Долить жидкость в стеклоомыватель.

28. Тот же самый индикатор, что был в пункте № 9. Требуется заправка.

29. Контроль устойчивости автомобиля или сигнальная лампа Traction Control — если индикация не гаснет, таким образом она предупреждает, что существует проблема с одной из данных систем.

30. Индикатор давление в шинах — означает, что давление в одной или нескольких шинах низкое или слишком высокое. Очень удобная система оповещения которая предупредит вас о проколе.

31. Индикатор отключения контроля тягового усилия — это предупреждает вас, что вы отключили противобуксовочную систему.

32. Индикатор скольжения транспортного средства — он включится при движении по снегу, льду, грязи или очень мокрой дороге и будет означать, что автомобиль буксует и система контроля тяги работает для обеспечения максимального сцепления с дорожным покрытием.

33. Индикатор Overdrive OFF— информирует вас, что система овердрайв выключена.

34. Предупреждение о температуре масла в автоматической коробке передач – температура масла в трансмиссии слишком высока, вы должны снизить скорость движения или даже остановиться, чтобы дать ему остыть. Неправильное трансмиссионное масло может привести к перегреву компонентов КПП. Отвезите автомобиль в сервис, если проблема не устранилась.

35. Lane Keeping Assist – неполадки, связанные с системой, которая удерживает ваш автомобиль на полосе движения. Не убирайте руки с руля.

36. Adaptive Front Lighting — автоматическая система, которая производит переключение между фарами ближнего и дальнего света не работает правильно.

37. Тот же самый индикатор, что был в № 10

38. Pre Collision System — предупреждает вас о том, что система которая помогает предотвратить фронтальное столкновение не работает. Ведите машину осторожнее и обратитесь в сервис для решения проблемы.

39. Индикация стояночного тормоза — информирует вас о том, что стояночный тормоз включен.

40. Индикатор Экологичного/Экономичного режима — сообщает вам, что вы едете в ЭКО режиме для экономии топлива.

Чтобы доскональней изучить мат. часть вашей Тойота, не забудьте прочитать инструкции по эксплуатации, поставляемую в комплекте с автомобилем. Ездите аккуратно, всегда вовремя выполняйте регулярное техническое обслуживание и используйте оригинальные запасные части и технические жидкости, разработанные специально для вашей модели.

Водители оповещаются о присутствии неисправности различных систем автомобиля при помощи значков на панели приборов. Расшифровать значение таких горящих значков не всегда удается интуитивно, поскольку не все автолюбители хорошо разбираются в машинах. К тому же, на разных авто, графическое обозначение одного итого самого значка может отличаться. Стоит отметить, что не каждая лампочка на панели оповещает только о критичной неисправности. Индикация загорающихся лампочек под значками разделяется по цветам на 3 группы:

Красные значки говорят об опасности, и если загорается какое-либо обозначение таким цветом, стоит обратить внимание на сигнал бортового компьютера, чтобы предпринять меры по быстрому устранению неисправности. Иногда они не столь критичны, и продолжать движение автомобиля, когда горит такой значок на панели, можно, а иногда не стоит.

Основные значки на приборной панели

Желтые индикаторы предупреждают о неисправности или необходимости произвести какие-то действия по управлению автомобилем, или его сервисном обслуживании.

Зеленые лампочки обозначений информируют о сервисных функциях автомобиля и их активности.

Представим список наиболее часто возникающих вопросов и расшифровку, что означает горящий значок на панели.

Информационные значки

Значок машины может гореть разный, бывает, что горит значок «машина с гаечным ключом», значок «машины с замком» или восклицательным знаком. Обо всех этих обозначениях по порядку:

Когда горит такой индикатор (машина с ключом), то он информирует о неисправностях в работе двигателя (зачастую сбой в работе какого либо датчика) или же электронной части трансмиссии. Чтобы выяснить точную причину потребуется производить диагностику.

Загорелась красная машина с замком, значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме – автомобиль под замком.

Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.

Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).

Значок скользкая дорога начинает мигать при обнаружении системой стабилизации курсовой устойчивости участка скользкой дороги и активируется, дабы предотвратить пробуксовку за счет снижения мощности двигателя и подтормаживания буксующего колеса. Беспокоится в такой ситуации не стоит. Но когда возле такого индикатора появился ключ, треугольник или перечеркнутый значок заноса, значит система стабилизации — неисправна.

Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его сбрасывают.

Предупреждающие значки на панели

Значок руль может загораться в двух цветах. Если горит желтый руль, то требуется адаптация, а при появлении красного изображения рулевого колеса с восклицательным знаком, уже стоит обеспокоиться отказом системы ГУР или ЭУР. Когда светится красный руль, то наверняка Ваше рулевое колесо стает очень трудно поворачивать.

Значок иммобилайзера, как правило, моргает, если автомобиль закрыт; в таком случае индикатор красного автомобиля с белым ключом сигнализирует о работе противоугонной системы. Но существует 3 основных причины если лампочка иммо постоянно горит: иммобилайзер не активирован, если не считывается метка с ключа или система противоугона неисправна.

Значок ручника загорается не только в том случае, когда активирован (поднят) рычаг ручного тормоза, но и в тех случаях, когда износились тормозные колодки или нужна доливка/замена тормозной жидкости. На авто с электронным ручником лампочка стояночного тормоза может загораться по причине глюка концевика или датчика.

Значок охлаждающей жидкости имеет несколько вариантов и в зависимости, какой из них горит, соответственно делать выводы о проблеме. Одна красная лампа с изображением шкалы градусника сообщает о повышенной температуре в системе охлаждения двигателя, а вот желтый расширительный бачок с волнами, сигнализирует о низком уровне ОЖ в системе. Но стоит учесть, что лампа охлаждающей жидкости не всегда горит именно при низком уровне, возможно, просто «глюк» датчика или поплавка в расширительном бочке.

Значок омывателя говорит о низком уровне жидкости в расширительном бачке омывателя стекла. Такой индикатор горит не только при реальном понижении уровня, но и если засорился датчик уровня (контакты датчика покрываются налётом из-за некачественной жидкости), давая ложный сигнал. На некоторых автомобилях датчик уровня срабатывает при несоответствии спецификации жидкости в омывателе.

Значок ASR – это индикатор антипробусковочной системы (Anti-Spin Regulation). Электронный блок этой системы работает в паре с датчиками АБС. Когда такая лампочка постоянно горит – значит ASR не работает. На разных авто такой значок может выглядеть по-разному, но зачастую в виде восклицательного знака в треугольнике со стрелочкой вокруг или самой надписи, или же в виде машинки на скользкой дороге.

Значок катализатора загорается зачастую при перегреве каталитического элемента и довольно часто сопровождается резким падением мощности двигателя. Такой перегрев может возникать не только по причине плохой пропускной способности сот, но и если возникли проблемы в системе зажигания. Когда же катализатор выходит из строя, то к горящей лампочке добавится большой расход топлива.

Значок выхлопные газы по информации из мануала обозначает неисправность в системе очистки выхлопных газов, но, как правило, такая лампочка начинает гореть после плохой заправки или наличии ошибке по датчику лямбда зонда. Система регистрирует пропуски воспламенения смеси, вследствие чего повышается содержание вредных веществ в выхлопных газах и, как результат, на приборной панели горит лампочка «выхлопные газы». Проблема не критичная, но диагностику стоит сделать, чтобы выяснить причину.

Сообщающие о неисправности

Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора, поэтому его еще могут называть «значок генератора». На автомобилях с гибридным двигателем такой индикатор дополняется надписью «MAIN» внизу.

Значок масла, он же красная масленка – свидетельствует о падении уровня масла в двигателе автомобиля. Такой значок загорается при запуске двигателя, и не тухнет спустя нескольких секунд или может загораться во время движения. Такой факт говорит о проблемах в системе смазки или падении уровня или давления масла. Значок масла на панели может быть с капелькой или с волнами внизу, на некоторых автомобилях индикатор дополнен надписью min, senso, oil level (надписи желтого цвета) или же попросту буквы L и H (характеризующими низкий и высокий уровень масла).

Значок подушки может загораться в нескольких вариантах: как красная надпись SRS и AIRBAG, так и «красный человечек, пристегнутый ремнем безопасности», а перед ним кружочек. Когда на панели горит один из таких значков подушки безопасности, то — это бортовой компьютер оповещает Вас о возникшей неисправности в системе пассивной безопасности, и в случае ДТП воздушные подушки не сработают. Причины, по которым загорается знак подушек, и как устранить неисправность читайте в статье на сайте.

Значок восклицательный знак может выглядеть по-разному и значения у него соответственно тоже будут другие. Так, к примеру, когда горит красный (!) в кружке — это говорит о неисправности тормозной системы и желательно не продолжать движение до выяснения причины его появления. Они могут быть самыми разными: поднят ручной тормоз, износились тормозные колодки или снизился уровень тормозной жидкости. Пониженный уровень как раз и представляет опасность, ведь причина может быть не только в сильно изношенных колодках, вследствие чего, при нажатии на педаль, жидкость расходится по системе, и поплавок дает сигнал о низком уровне, может быть где-то поврежден тормозной шланг, и это уже куда серьезнее. Хотя, очень часто восклицательный знак загорается, если поплавок (датчик уровня) вышел из строя или закоротил, и тогда он просто врет. На некоторых автомобилях восклицательный знак сопровождается надписью «BRAKE», но суть проблемы от этого не меняется.

Еще восклицательный значок может гореть в виде знака «внимание», причем, как на красном фоне, так и на желтом. Когда загорелся желтый знак «внимание» – он сообщает о возникшей неисправности в электронной системе стабилизации, а если на красном фоне, то просто предупреждает водителя о чем-то, и, как правило, на табло приборной панели светится пояснительный текст или совмещен с другим информативным обозначением.

Значок АБС может иметь несколько вариантов отображения на приборной панели, но вне зависимости от этого на всех автомобилях обозначает одно и то же – появление неполадки в системе ABS, и что в данный момент антиблокировочная система колес не работает. Узнать причины, почему не работает АБС можно в нашей статье. Движение в данном случае можно производить, но рассчитывать на срабатывание АБСа не нужно, тормоза будут срабатывать как обычно.

Значок ESP может или периодически загораться или же гореть постоянно. Лампочка с такой надписью оповещает о проблемах системы стабилизации. Индикатор Electronic Stability Program, как правило, светится по одной из двух причин – либо датчик угла поворота вышел из строя, либо датчик включения стоп-сигнала (он же «лягушка») приказал долго жить. Хотя, бывает проблема и посерьезнее, например, накрылся датчик давления тормозной системы.

Значок двигателя, некоторые водители его могут называть «значок инжектора» или check, может гореть желтым цветом, когда работает двигатель. Он информирует о наличии ошибок двигателя и неисправности его электронных систем. Для определения причины его появления на табло приборной панели производят самодиагностику или компьютерную диагностику.

Значок свечей накала может загораться на приборной панели дизельного автомобиля, значение такого индикатора точно такое же, как и значка «чек» на бензиновых авто. Когда в памяти электронного блока нет никаких ошибок, то значок спирали должен тухнуть после прогрева двигателя и отключения свечей накала. Как проверить свечи накала читайте тут.

Этот материал является информативным для большинства автовладельцев. И хотя здесь не представлены абсолютно все возможные значки всех существующих машин, Вы сможете самостоятельно разбираться в основных обозначениях приборной панели авто, и не будите бить тревогу, когда увидите, что вновь горит значок на панели.

Этих знаков существует очень много, они предназначены для всех случаев жизни на дороге. Одни оповещают про возникновение возможных проблем, другие уведомляют о функционировании отдельных деталей транспортного средства, а третьи ярко заявляют о существующей поломке. Одними из самых многогранных значений на панели авто являются пиктограммы Тойоты. Сегодня мы поговорим о них детально, чтобы вы знали, что они означают.

В случае спокойного передвижения вам не нужно знать, что означает та или иная картинка. Они никогда не дадут о себе знать, если все хорошо.

Но мы всегда должны быть подготовленными к неприятностям, чтобы знать, как с ними бороться. В народе говорят, что даже один раз в году и палка стреляет, поэтому один из самых престижных брендов может давать сбой. Заводские браки никто не отменял.

Некоторые значения на панели авто мирового производители очень редки. Мы поговорим о самых актуальных проблемах, которые могут возникнуть при эксплуатации авто Toyota.

Не стоит паниковать, если загорелся какой-нибудь индикатор. Имейте в виду, что некоторые ярлычки могут свидетельствовать о наличии какой-нибудь неисправности машины. При этом определенная проблема не будет названа. При появлении на панели подобного значка, стоит приехать в диагностический цент.

Подушки безопасности

Когда загорается этот значок, то у вас в автомобиле появилась какая-то проблема с защитными подушками. Система должна быть проверена специалистами. Если вы сами отключили защитную функцию, также появится этот сигнал.

Поломка антиблокировочной системы

Указывает на наличие ошибки или на то, что прибор следует заменить. Если одно из устройств очень сильно загрязнено, тогда появится индикатор. Также, когда ваш автомобиль функционировал в спортивном режиме, появляется сигнал. Если колеса транспортного средства вдруг начали буксовать, система сработает аналогично.

Поломка мотора

Данный сигнал предупреждает о том, что прибор сломался либо произошел сбой системы и мотор перестал функционировать в нормальном режиме, вследствие чего выбрасывает большое количество вредных компонентов в атмосферу.

Если двигатель издает какие-то лишние звуки, необходимо побеспокоиться. Но поехать на станцию нужно в любом случае.

Давление масла

Когда появляется данный индикатор, имейте в виду, что давления не хватает либо оно зашкаливает. Обязательно проверьте его перед тем, как сядете за руль. Ярлычок свидетельствует о поломке насоса либо в пробке магистрали.

Низкая температура охлаждающей жидкости мотора

Для вашего двигателя данная температура не подходит, поэтому и появляется значок. Если он не исчезает, стоит обратиться к специалисту. Мотор, который функционирует не на правильной температуре, будет поглощать больше бензина и выбрасывать в окружающую среду больше вредных веществ.

Ближний свет

Индикатор заявляет о том, что свет либо габариты включены. При наличии восклицательного знака целесообразно проверить фары.

Потребность техобслуживания

Извещает, что масло и фильтры нуждаются в замене в пределах текущего технического сервиса.

Знак, предупреждающий о недостаточном объеме жидкости

Требует от вас, чтобы вы залили жидкость в омывающий бак.

Необходимо дозаправиться

Когда на панели появляется последняя полоса индикатора, вам следует посетить заправку.

Система электроусилителя

Свидетельствует о том, что с электроусилителем возникли определенные проблемы. Вы об этом узнаете, когда руль станет тяжелым. Обязательно поезжайте на сервис.

Значок открытые двери

Говорит о том, что дверные конструкции автомобиля нужно закрыть.

Парковочный тормоз

Указывает на поднятый тормоз. Если вы его отпустили, а значок не исчез, то вероятнее всего, существует проблема и вам следует проверить свои тормоза. Им может понадобиться замена.

Высокая температура охлаждающей жидкости

Мотор очень горяч, что может привести к непоправимым последствиям. Заглушите его и позвоните специалисту либо прикотите автомобиль в сервис. Как бы там ни было, вам необходима помощь профессионалов.

Противотуманные огни

Извещает вас о том, что включены противотуманные фары.

Габариты

Информирует о включении стояночных фар.

Дальний свет

Это значит, что включен дальний свет. Контролируйте, что вы не слепите другие машины.

Поворотники

Указывают на включенные поворотники либо на то, что функционирует аварийная сигнализация.

Лампочка предупреждения аккумулятора

Как правило, она говорит о том, что аккумулятор заряжается неверно либо вовсе не хватает подзарядки.

Ремень безопасности

Работа трансмиссии

Свидетельствует о поломке трансмиссии. Возникает, когда коробка перестает функционировать. Не стоит самостоятельно водить автомобиль, когда индикатор загорелся.

Значок топливного фильтра

Если загорелся, это свидетельствует о том, что появилась вода. Не стоит истерить, если вы находились за рулем. У вас есть время на то, чтобы приехать в сервис и устранить эту проблему.

Свечи накаливания

Возникает, если на улице холодно и указывает на то, что свечи в моторе начали прогревать камеру сгорания. Не стоит запускать мотор пока значок не потушится. Если он не пропадает в течении длительного времени, значит, возникла поломка.

Значок СТОП

Это нормально, если возникает при зажигании, но если не пропадает, вам стоит остановится.

Круиз контроль

Извещает вас о том, что данная система функционирует. Если пожелаете, можете ее отключить, затормозив.

Положение передачи

Отображает, на какой вы едите передаче.

Контроль стойкости авто

Если не пропадает, значит указывает на существовании поломки в одной из этих систем.

Давление в колесах

Указывает на неправильное давление в колесах. Предупреждает о проколе.

Отключение контроля тяги

Оповещает о том, что у вас отключена противобуксовочная система.

Скольжение автомобиля

Включается в случае начала передвижения по снегу, грязи или влажности. Машина буксует и функционирует тяга, чтобы обеспечить максимальное сцепление с поверхностью.

Овердрайв Офф

Говорит о том, что функционирует система овердрайв.

Предупреждение о температуре масла

Температура масла очень большая и поэтому вам необходимо уменьшить скорость передвижения либо стать на место.

Чтобы быть полностью осведомленным в системе своего авто, изучите инструкцию пользования. Никогда не гоните и передвигайтесь аккуратно. Постоянно проходите технический сервис, пользуйтесь только оригинальными запасными деталями и жидкостями.

Знаки на панели в машине их обозначения

1. Противотуманные фары (передние).

2. Неисправность усилителя рулевого управления.

3. Противотуманные фары (задние).

4. Низкий уровень жидкости стеклоомывателя.

5. Износ тормозных колодок.

6. Значок включённого круиз-контроля.

7. Включены поворотные сигналы.

8. Датчик дождя и света.

10. Индикатор информационного сообщения.

11. Индикация работы свечи накаливания.

13. Индикация обнаружения бесконтактного ключа.

14. Ключ не обнаружен.

15. Батарея ключа нуждается в замене.

16. Опасное сокращение дистанции.

17. Нажмите педаль сцепления.

18. Нажмите тормозную педаль.

19. Блокировка рулевой колонки.

20. Дальний свет.

21. Низкое давление в шинах.

22. Индикатор включения наружного освещения.

23. Неисправность наружного освещения.

24. Не работает стоп-сигнал.

25. Предупреждение сажевого фильтра.

26. Предупреждение прицепного устройства.

27. Предупреждение пневматической подвески.

28. Смена полосы движения.

29. Перегрев катализатора.

30. Не пристёгнут ремень безопасности.

31. Активирован стояночный тормоз.

32. Неисправность аккумулятора.

33. Система помощи при парковке.

34. Требуется техническое обслуживание.

35. Адаптивные передние фары.

36. Неисправность автоматического наклона фар.

37. Неисправность заднего спойлера.

38. Неисправность крыши в кабриолете.

39. Ошибка подушки безопасности.

40. Неисправность ручного тормоза.

41. Вода в топливном фильтре.

42. Подушка безопасности деактивирована.

44. Фары ближнего света.

45. Загрязнение воздушного фильтра.

46. Режим экономии топлива.

47. Система помощи спуска с горы.

48. Повышенная температура.

49. Неисправность антиблокировочной системы тормозов.

50. Неисправность топливного фильтра.

51. Открыта дверь.

52. Открыт капот.

53. Низкий уровень топлива.

54. Неисправность автоматической коробки передач.

55. Автоматический ограничитель скорости.

56. Амортизаторы подвески.

57. Низкое давление масла.

58. Обогрев лобового стекла.

59. Открыт багажник.

60. Система стабилизации отключена.

61. Датчик дождя.

62. Неполадка двигателя.

63. Обогрев заднего стекла.

64. Автоматическое очищение лобового стекла.

Обязательно поделитесь этой памяткой со знакомыми автовладельцами!

Водители оповещаются о присутствии неисправности различных систем автомобиля при помощи значков на панели приборов. Расшифровать значение таких горящих значков не всегда удается интуитивно, поскольку не все автолюбители хорошо разбираются в машинах. К тому же, на разных авто, графическое обозначение одного итого самого значка может отличаться. Стоит отметить, что не каждая лампочка на панели оповещает только о критичной неисправности. Индикация загорающихся лампочек под значками разделяется по цветам на 3 группы:

Красные значки говорят об опасности, и если загорается какое-либо обозначение таким цветом, стоит обратить внимание на сигнал бортового компьютера, чтобы предпринять меры по быстрому устранению неисправности. Иногда они не столь критичны, и продолжать движение автомобиля, когда горит такой значок на панели, можно, а иногда не стоит.

Основные значки на приборной панели

Желтые индикаторы предупреждают о неисправности или необходимости произвести какие-то действия по управлению автомобилем, или его сервисном обслуживании.

Зеленые лампочки обозначений информируют о сервисных функциях автомобиля и их активности.

Представим список наиболее часто возникающих вопросов и расшифровку, что означает горящий значок на панели.

Информационные значки

Значок машины может гореть разный, бывает, что горит значок «машина с гаечным ключом», значок «машины с замком» или восклицательным знаком. Обо всех этих обозначениях по порядку:

Когда горит такой индикатор (машина с ключом), то он информирует о неисправностях в работе двигателя (зачастую сбой в работе какого либо датчика) или же электронной части трансмиссии. Чтобы выяснить точную причину потребуется производить диагностику.

Загорелась красная машина с замком, значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме – автомобиль под замком.

Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.

Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).

Значок скользкая дорога начинает мигать при обнаружении системой стабилизации курсовой устойчивости участка скользкой дороги и активируется, дабы предотвратить пробуксовку за счет снижения мощности двигателя и подтормаживания буксующего колеса. Беспокоится в такой ситуации не стоит. Но когда возле такого индикатора появился ключ, треугольник или перечеркнутый значок заноса, значит система стабилизации — неисправна.

Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его сбрасывают.

Предупреждающие значки на панели

Значок руль может загораться в двух цветах. Если горит желтый руль, то требуется адаптация, а при появлении красного изображения рулевого колеса с восклицательным знаком, уже стоит обеспокоиться отказом системы ГУР или ЭУР. Когда светится красный руль, то наверняка Ваше рулевое колесо стает очень трудно поворачивать.

Значок иммобилайзера, как правило, моргает, если автомобиль закрыт; в таком случае индикатор красного автомобиля с белым ключом сигнализирует о работе противоугонной системы. Но существует 3 основных причины если лампочка иммо постоянно горит: иммобилайзер не активирован, если не считывается метка с ключа или система противоугона неисправна.

Значок ручника загорается не только в том случае, когда активирован (поднят) рычаг ручного тормоза, но и в тех случаях, когда износились тормозные колодки или нужна доливка/замена тормозной жидкости. На авто с электронным ручником лампочка стояночного тормоза может загораться по причине глюка концевика или датчика.

Значок охлаждающей жидкости имеет несколько вариантов и в зависимости, какой из них горит, соответственно делать выводы о проблеме. Одна красная лампа с изображением шкалы градусника сообщает о повышенной температуре в системе охлаждения двигателя, а вот желтый расширительный бачок с волнами, сигнализирует о низком уровне ОЖ в системе. Но стоит учесть, что лампа охлаждающей жидкости не всегда горит именно при низком уровне, возможно, просто «глюк» датчика или поплавка в расширительном бочке.

Значок омывателя говорит о низком уровне жидкости в расширительном бачке омывателя стекла. Такой индикатор горит не только при реальном понижении уровня, но и если засорился датчик уровня (контакты датчика покрываются налётом из-за некачественной жидкости), давая ложный сигнал. На некоторых автомобилях датчик уровня срабатывает при несоответствии спецификации жидкости в омывателе.

Значок ASR – это индикатор антипробусковочной системы (Anti-Spin Regulation). Электронный блок этой системы работает в паре с датчиками АБС. Когда такая лампочка постоянно горит – значит ASR не работает. На разных авто такой значок может выглядеть по-разному, но зачастую в виде восклицательного знака в треугольнике со стрелочкой вокруг или самой надписи, или же в виде машинки на скользкой дороге.

Значок катализатора загорается зачастую при перегреве каталитического элемента и довольно часто сопровождается резким падением мощности двигателя. Такой перегрев может возникать не только по причине плохой пропускной способности сот, но и если возникли проблемы в системе зажигания. Когда же катализатор выходит из строя, то к горящей лампочке добавится большой расход топлива.

Значок выхлопные газы по информации из мануала обозначает неисправность в системе очистки выхлопных газов, но, как правило, такая лампочка начинает гореть после плохой заправки или наличии ошибке по датчику лямбда зонда. Система регистрирует пропуски воспламенения смеси, вследствие чего повышается содержание вредных веществ в выхлопных газах и, как результат, на приборной панели горит лампочка «выхлопные газы». Проблема не критичная, но диагностику стоит сделать, чтобы выяснить причину.

Сообщающие о неисправности

Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора, поэтому его еще могут называть «значок генератора». На автомобилях с гибридным двигателем такой индикатор дополняется надписью «MAIN» внизу.

Значок масла, он же красная масленка – свидетельствует о падении уровня масла в двигателе автомобиля. Такой значок загорается при запуске двигателя, и не тухнет спустя нескольких секунд или может загораться во время движения. Такой факт говорит о проблемах в системе смазки или падении уровня или давления масла. Значок масла на панели может быть с капелькой или с волнами внизу, на некоторых автомобилях индикатор дополнен надписью min, senso, oil level (надписи желтого цвета) или же попросту буквы L и H (характеризующими низкий и высокий уровень масла).

Значок подушки может загораться в нескольких вариантах: как красная надпись SRS и AIRBAG, так и «красный человечек, пристегнутый ремнем безопасности», а перед ним кружочек. Когда на панели горит один из таких значков подушки безопасности, то — это бортовой компьютер оповещает Вас о возникшей неисправности в системе пассивной безопасности, и в случае ДТП воздушные подушки не сработают. Причины, по которым загорается знак подушек, и как устранить неисправность читайте в статье на сайте.

Значок восклицательный знак может выглядеть по-разному и значения у него соответственно тоже будут другие. Так, к примеру, когда горит красный (!) в кружке — это говорит о неисправности тормозной системы и желательно не продолжать движение до выяснения причины его появления. Они могут быть самыми разными: поднят ручной тормоз, износились тормозные колодки или снизился уровень тормозной жидкости. Пониженный уровень как раз и представляет опасность, ведь причина может быть не только в сильно изношенных колодках, вследствие чего, при нажатии на педаль, жидкость расходится по системе, и поплавок дает сигнал о низком уровне, может быть где-то поврежден тормозной шланг, и это уже куда серьезнее. Хотя, очень часто восклицательный знак загорается, если поплавок (датчик уровня) вышел из строя или закоротил, и тогда он просто врет. На некоторых автомобилях восклицательный знак сопровождается надписью «BRAKE», но суть проблемы от этого не меняется.

Еще восклицательный значок может гореть в виде знака «внимание», причем, как на красном фоне, так и на желтом. Когда загорелся желтый знак «внимание» – он сообщает о возникшей неисправности в электронной системе стабилизации, а если на красном фоне, то просто предупреждает водителя о чем-то, и, как правило, на табло приборной панели светится пояснительный текст или совмещен с другим информативным обозначением.

Значок АБС может иметь несколько вариантов отображения на приборной панели, но вне зависимости от этого на всех автомобилях обозначает одно и то же – появление неполадки в системе ABS, и что в данный момент антиблокировочная система колес не работает. Узнать причины, почему не работает АБС можно в нашей статье. Движение в данном случае можно производить, но рассчитывать на срабатывание АБСа не нужно, тормоза будут срабатывать как обычно.

Значок ESP может или периодически загораться или же гореть постоянно. Лампочка с такой надписью оповещает о проблемах системы стабилизации. Индикатор Electronic Stability Program, как правило, светится по одной из двух причин – либо датчик угла поворота вышел из строя, либо датчик включения стоп-сигнала (он же «лягушка») приказал долго жить. Хотя, бывает проблема и посерьезнее, например, накрылся датчик давления тормозной системы.

Значок двигателя, некоторые водители его могут называть «значок инжектора» или check, может гореть желтым цветом, когда работает двигатель. Он информирует о наличии ошибок двигателя и неисправности его электронных систем. Для определения причины его появления на табло приборной панели производят самодиагностику или компьютерную диагностику.

Значок свечей накала может загораться на приборной панели дизельного автомобиля, значение такого индикатора точно такое же, как и значка «чек» на бензиновых авто. Когда в памяти электронного блока нет никаких ошибок, то значок спирали должен тухнуть после прогрева двигателя и отключения свечей накала. Как проверить свечи накала читайте тут.

Этот материал является информативным для большинства автовладельцев. И хотя здесь не представлены абсолютно все возможные значки всех существующих машин, Вы сможете самостоятельно разбираться в основных обозначениях приборной панели авто, и не будите бить тревогу, когда увидите, что вновь горит значок на панели.

Значки на приборной панели автомобиля позволяют узнать состояние машины и вовремя устранить поломку. Цветные символы могут рассказать, с какой скоростью едет автомобиль, не нужно ли его заправить или долить масло, какой свет включен и т.д. Но эти знаки еще нужно суметь расшифровать.

Почему значки на приборной панели различных цветов

Первое, на что падает взгляд при взгляде на приборную доску – разноцветные иконки, каждая из которых выделяется из общего ряда. Одни выделены красным, другие зеленым, а третьи желтым. Цветовое решение сходно по своей функции с сигналами светофора. Зеленый говорит о том, что посещение СТО пока что можно отложить. С помощью этого цвета выделяют в основном работающие функции – например, включенный дальний или ближний свет и т.д.

Важная информация! Красный сигнализирует о серьезных неполадках, которые могут препятствовать дальнейшему движению. Иконки этого цвета говорят о неполадках в одной из важных частей машины – двигателе, проводке или тормозах.

Оранжевый является промежуточным вариантом, который указывает на отказ одной из систем. Тем не менее, при горящем значке этого цвета можно спокойно добраться до дома.

Что означают значки на приборной панели автомобиля

Разобраться в обозначении значков на приборной панели бывает непросто, особенно если речь идет о водителях, только купивших новый автомобиль.

Информационные

Информационные знаки нужны исключительно, чтобы осведомить пользователя, передать ему рекомендацию. Существуют следующие иконки:

  1. «Скользкая дорога» выглядит точно так же, как одноименный дорожный знак. Система снижает обороты двигателя и начинает тормозить буксующим колесом. Значок сигнализирует о том, что следует быть осторожнее, не делать резких маневров и сбросить скорость.
  2. «Открытая дверь» говорит о том, что какая-то из дверей машины не закрыта.
  3. Красный автомобиль с замком рядом говорит о выходе из строя противоугонной системы. Возможно, был утерян иммобилайзер или же повреждена проводка.
  4. Иногда на щитке появляется гаечный ключ или машина на подъемнике. Это указывает на то, что пробег автомобиля увеличился и наступило время планового ТО.
  5. Обведенная в круг буква «Р» говорит о том, что водитель использовал ручной тормоз для стоянки.
  6. Машина с гаечным ключом рядом указывает на неисправность. Посмотреть более конкретную расшифровку можно на дисплее бортового компьютера (если он есть).
  7. Восклицательный знак рядом с изображением руля означает неисправность в гидроусилителе.
  8. «ENG A-STOP» загорается, если не работает двигатель.
  9. Иконка «информация» указывает на то, что на бортовом компьютере есть непрочитанное сообщение.
  10. «Eco» — режим работы двигателя, который расходует меньше топлива за счет снижения количества оборотов.
  11. «4*4» — включение полного привода на автомобиле.
  12. Значок машины с открытым капотом указывает на то, что деталь не закреплена и продолжать движение нельзя.
  13. Индикатор дождя обычно показывается в виде ветрового стекла с каплями.

Предупреждающие

Предупреждающие знаки сигнализируют о проблемах на самой начальной стадии.

    Символ «лямбда» указывает на то, что засорился кислородный датчик.

Обратите внимание! Если его не заменить, то ничего страшного не произойдет, но катализатор со временем может выйти из строя.

Значки неисправности

Эти символы часто выделяются красным цветом.

  • Горящий символ аккумулятора указывает на разряженную батарею.
  • Красный восклицательный знак может говорить неполадках с тормозами или ESP. В любом случае перед тем, как продолжать движение, нужно разобраться с проблемой.
  • Молния в круглых скобках указывает на неисправность в электронной дроссельной заслонке.
  • Значок «check» указывает на необходимость диагностики автомобиля. Причем может оказаться, что проблема незначительна, но ездить с горящим символом не рекомендуют. В самый неподходящий момент могут отключиться некоторые системы или снизиться подача топлива.

Система безопасности

В современных машинах предусмотрен широкий спектр функций, которые призваны помочь водителю избежать опасных ситуаций.

    «Air bag» говорит о проблемах с подушками безопасности.

Важно! Возможно, одна из них неактивна или повреждена. При ДТП это может обернуться серьезными травмами.

Контроль и управление

Автомобили с каждым годом становятся все технологичнее. Системы контроля различных узлов позволяют оптимизировать время в пути и избежать возможных проблем. К значкам контроля и управления на приборной панели можно отнести:

  • Знак «низкое давление в шинах» загорается, когда в колесах давление опускается ниже 25%.
  • Символ руля — проблемы с гидроусилителем.

Интересная информация! В Mercedes и Audi есть система, которая получает информацию от инфракрасных датчиков. Картинка передается на дисплей и четко показывает, что происходит на дороге даже в полной темноте. «Night view» указывает на неполадки в этой системе.

Система устойчивости

Система устойчивости выявляет и устраняет возможные критические ситуации, влияющие на поведение автомобиля. В основном используется при поворотах, разгоне и торможении, свободном качении.

  • «ESP/ESC/VSC/DSC» — у каждой марки автомобиля свой символ для обозначения системы курсовой устойчивости. Если загорелся этот значок, то нужно проверить нужно также ASR, EBD, ABS.

Дополнительные и специальные системы

К дополнительным функциям можно отнести любые второстепенные функции, которые отвечают за возможности автомобиля. Часть из них загорается зеленым во время использования системы, другие же обозначаются желтым цветом, если возникают какие-либо неполадки.

  • Символ «снежинка» означает минусовую температуру на улице.
  • Значок с надписью «cruise» говорит о включенном устройстве, поддерживающим постоянную скорость автомобиля.
  • Изображение машин, находящихся по диагонали, указывает на наличие автомобиля в слепой зоне.
  • «Sport» — активированный спортивный режим, который доступен для машин с АКПП. С этой функцией машина гораздо быстрее разгоняется и тормозит.
  • Значок с чашкой кофе может появиться в том случае, если водитель слишком много времени провел в пути и ему пора отдохнуть.
  • Значок «А – старт, стоп» говорит о запуске одноименной системы.
  • Если на щитке загорелся красный человечек, то значит перед автомобилем дорогу переходит пешеход.

Дисплеи и сообщения

Помимо символов машины в последние несколько лет оснащаются дисплеем. На него бортовой компьютер выводит информацию обо всех системах: данные о давлении в шинах, пройденных километрах, ближайшей дате замены масла, количестве топлива и т.д. Некоторые дисплеи способны воспроизводить видео с парктроников или инфракрасных датчиков.

Индикаторы в гибридных автомобилях (отличительные)

На смену обычным бензиновым двигателям приходят гибридные, которые могут работать и на топливе, и на электричестве. Так как они устроены по другой технологии, некоторые символы выглядят иначе.

  • Значок топливного бака с электрическим проводом говорит о том, что батарею нужно зарядить.
  • «Черепаха» свидетельствует об ограничениях в мощности. Вероятно, неполадки связаны с низким уровнем заряда.
  • «EV mode» у гибридных автомобилей означает работу только на электротяге. Скорость движения при этом не будет превышать 60 км/ч.
  • Если автомобиль подключен к сети и заряжается, то на приборной панели появится изображение электрической вилки.
  • Аккумуляторная батарея со знаком молнии говорит о высоком напряжении.

Значки в дизельных автомобилях (отличительные)

На дизельных аппаратах используются следующие обозначения:

  • Иконка свечей накала на приборной панели автомобиля указывает на неисправность. Если двигатель запущен и прогрет, но знак не исчезает, то это говорит о проблемах с силовым агрегатом.
  • Каталитический нейтрализатор с кругами внутри указывает на загрязнение сажевого фильтра.
  • Знак топливного бака с каплями жидкости рядом говорит о том, что в систему попала вода.

На щитке может располагаться до 100 значков. Они передают водителю информацию о работе систем, количестве топлива, включенных функциях и неполадках. Необязательно учить все символы наизусть, но лучше знать расшифровку красных значков на приборной панели. Ведь они могут сигнализировать об опасных для жизни ситуациях.

Знаков электробезопасности 101 | Требования и типы

Электробезопасность - серьезная проблема на современных рабочих местах. Каждый год OSHA составляет список из десяти наиболее часто упоминаемых нарушений. Общие требования электробезопасности появляются в этом списке год за годом. Хотя электробезопасность включает в себя множество различных элементов, знаки безопасности часто упускаются из виду.

Знаки электробезопасности сообщают рабочим важную информацию. Они также могут быть одним из самых эффективных инструментов в наборе инструментов менеджера предприятия.Они также требуются целым рядом законов и стандартов.

Требования к знакам безопасности

Правила

OSHA по электробезопасности на рабочем месте содержат четкий призыв к установке знаков электробезопасности. Правила в 29 CFR 1910.335 (b) требуют использования знаков «там, где это необходимо для предупреждения сотрудников об опасности поражения электрическим током». Какие опасности здесь описаны? Все те, «которые могут привести к травмам из-за поражения электрическим током, ожогов или выхода из строя частей электрооборудования».

Требования OSHA к рабочим местам - не единственные правила, которые необходимо соблюдать.Национальный электротехнический кодекс (NEC) публикуется Национальной ассоциацией противопожарной защиты (NFPA) и является частью юридических требований для строительства в большинстве юрисдикций США. У NEC есть свои требования к предупреждающим знакам и другим системам идентификации.

После выполнения требований законодательства рекомендуется следовать рекомендациям экспертов по безопасности. В отношении электробезопасности на рабочем месте ведущий отраслевой стандарт также написан NFPA и опубликован как NFPA 70E.Этот стандарт охватывает рекомендуемые методы выполнения работы, обучения сотрудников и определения подходящего оборудования. Он также включает собственные требования к указателям по электробезопасности.

Виды знаков электробезопасности

Подобно тому, как существует множество видов опасностей, существует также множество видов знаков, информирующих рабочих об этих опасностях. Это одни из наиболее распространенных типов.

Маркеры напряжения и базовая информация об оборудовании

Многие знаки и этикетки имеют очень простую форму.Маркеры напряжения могут состоять только из узкой оранжевой метки, где номинальное напряжение единицы оборудования выделено жирным черным шрифтом. Также могут быть уместны дополнительные детали. Эти метки могут также идентифицировать подключенное оборудование или место управления. Этикетки этого типа могут служить основным элементом безопасности за счет быстрой идентификации систем.

Этикетки для дуговых вспышек

Сложные и опасные опасности, такие как вспышка дуги, требуют более детального подхода. OSHA требует информативных знаков, предупреждающих рабочих об опасностях в целом, а NEC требует специальных предупреждений об опасности дугового разряда.Стандарт NFPA 70E идет дальше и дает подробные требования к информации на этикетках дуговой вспышки.

Эти подробные знаки электробезопасности должны содержать определенную информацию. Номинальное напряжение системы и граница вспышки дуги - это первые шаги к общей безопасности. Этикетки вспышки дуги также должны помочь квалифицированному рабочему выбрать правильные средства индивидуальной защиты (СИЗ) для безопасной работы.

Знаки электромонтажных работ

Даже если вспышка дуги маловероятна, может потребоваться безопасное пространство вокруг электрического оборудования.Например, OSHA требует наличия свободной рабочей зоны возле большинства электрических панелей и аналогичных органов управления. Это правило, изложенное в 29 CFR 1910.303 (g) (1), обычно требует свободного пространства не менее 36 дюймов перед панелями. Свободное пространство должно быть не менее 30 дюймов в ширину или во всю ширину оборудования (если шире 30 дюймов).

Повесьте табличку на панели с указанием количества свободного места. Эти знаки освобождения помогают гарантировать, что все рабочие, от электриков до дворников, соблюдают безопасные границы.В этих случаях эффективная разметка пола также может стать эффективным наглядным пособием, четко обозначив свободную площадь.

Безопасные процедуры


Если необходимо следовать пошаговым процедурам, опубликуйте требуемые шаги. Это простой и эффективный способ напомнить работникам о правильном рабочем процессе. Это может быть особенно важно для мощного электрооборудования, которое может потребоваться заблокировать и пометить для обслуживания. Чтобы процедура блокировки / маркировки (LO / TO) была эффективной, ее необходимо настроить для каждой единицы оборудования.Не стоит надеяться, что рабочие запомнят каждый шаг для каждой машины. Разместите знаки и ярлыки, которые будут полезным напоминанием о том, когда и где эти действия необходимы. Для получения дополнительной информации об этом процессе загрузите наше руководство по Lockout / Tagout.

Процедуры технического обслуживания - не единственные, которые можно размещать на оборудовании для повышения безопасности и эффективности. Могут быть полезны даже базовые шаги по запуску и выключению. Также могут быть включены обычные инструкции по эксплуатации и шаги по настройке оборудования.

Визуальные решения для электробезопасности

Большинство этих знаков необходимо настраивать для каждого объекта или даже для каждой единицы оборудования. Важно продумать дизайн предупреждающего знака или этикетки, прежде чем заказывать их или распечатывать на месте. К счастью, визуальная коммуникация была главной темой в области безопасности на рабочем месте на протяжении десятилетий.

Некоторые основные советы по знакам безопасности, отвечающим требованиям OSHA, можно легко применить к знакам электробезопасности. Если знаки предупреждают рабочих о потенциальной травме, они должны соблюдать стандарты OSHA в отношении знаков предупреждения опасности в 29 CFR 1910.145. Но это старое правило. В качестве более современной альтернативы OSHA позволяет учреждениям следовать рекомендациям Американского национального института стандартов (ANSI). Эти рекомендации образуют стандарт вывесок ANSI Z535.

В обеих системах знаки должны использовать четкую формулировку для быстрого и надежного общения. Знаки должны быть четко видимыми и читаемыми для работников, которым нужна эта информация. Использование стандартного подхода, такого как ANSI Z535, также позволяет цветам знаков и сигнальным словам сообщать об актуальности информации знака.Знак «Осторожно» указывает на относительно незначительные опасности и предупреждения, а знак «Опасно» указывает на серьезную опасность, представляющую риск смерти или серьезной травмы. Чтобы получить более подробный подход к стандартизированным знакам на рабочем месте, загрузите наше бесплатное руководство по знакам безопасности OSHA.

Разработка эффективных знаков безопасности машин

Управление по охране труда и здоровья (OSHA) в последние годы уделяло особое внимание опасностям, связанным с горючей пылью, и не зря.Горючая пыль стала причиной множества смертельных инцидентов на протяжении многих лет. Хотя ни один стандарт OSHA не касается непосредственно горючей пыли, это не препятствует инспекциям OSHA и мерам по обеспечению соблюдения.

В отсутствие конкретных указаний OSHA опиралось на пункт об общих обязанностях и ссылалось на стандарты Национальной ассоциации противопожарной защиты (NFPA), ссылаясь на работодателей в отношении опасностей, связанных с горючей пылью.

Есть профилактические меры, которые работодатели могут предпринять до, во время и после проверки OSHA объекта, на котором может присутствовать горючая пыль, чтобы помочь достичь и поддерживать соответствие.

Что такое горючая пыль?

OSHA определяет горючую пыль как «твердый горючий материал, состоящий из отдельных кусков или частиц, который представляет опасность возгорания или дефлаграции при взвешивании в воздухе или какой-либо другой окислительной среде в диапазоне концентраций, независимо от размера или формы частиц». При взвешивании в нужной концентрации и воздействии источника воспламенения эти частицы пыли могут привести к пожарам, дефлаграции или взрывам, которые могут вызвать цепные реакции на всем объекте - и с потенциально смертельными последствиями.

Национальная программа акцента

Чтобы защитить сотрудников от этих опасностей, OSHA инициировало национальную программу по изучению горючей пыли (NEP) в марте 2008 года после взрыва пыли на заводе Imperial Sugar в Порт-Вентворте, штат Джорджия, в результате которого 13 человек погибли и 38 получили ранения.

NEP предоставляет инспекторам OSHA набор руководящих указаний, которым необходимо следовать на рабочих местах, где может присутствовать горючая пыль. NEP не создает новых правил и не устанавливает параметры правоприменения, но он предусматривает, что OSHA будет проверять и налагать штрафы, связанные с опасностью горючей пыли.

Хотя NEP не устанавливает каких-либо конкретных стандартов, которых должны придерживаться работодатели, в нем говорится, что следует консультироваться со стандартами NFPA для определения потенциальных опасностей и методов борьбы с ними. В NEP также говорится, что стандарты NFPA «полезны в предоставлении доказательств признания опасности отраслью».

С момента принятия NEP инспекторы OSHA ссылались на работодателей на предмет наличия горючей пыли в соответствии с положением об общих обязанностях. Поскольку OSHA не приняла конкретных стандартов по воспламенению горючей пыли, пункт об общих обязанностях остается основным нормативным инструментом OSHA для защиты сотрудников от этих опасностей.

Положение об общих обязанностях

Пункт об общих обязанностях (GDC) требует, чтобы работодатель предоставлял каждому сотруднику «работу и место работы, свободное от признанных опасностей, которые вызывают или могут привести к смерти или серьезному физическому ущербу». GDC применяется ко всем работодателям, регулируемым OSHA, включая большинство работодателей из частного сектора. OSHA обычно полагается на GDC, когда конкретный стандарт OSHA не установлен относительно конкретной опасности.

Для того, чтобы OSHA успешно сослалась на нарушение GDC, соответствующая опасность должна быть:

  1. Признано отраслью или работодателем;
  2. Вызвали или могут привести к смерти или серьезному физическому ущербу; а также
  3. Имейте под рукой реальные средства для устранения опасности.

OSHA сослалась на стандарты NFPA по горючей пыли в качестве доказательства всех трех требований GDC. Многие ссылки OSHA на горючую пыль также связаны с плохой информацией об опасности, ненадлежащим ведением домашнего хозяйства, недостаточным обслуживанием электрических компонентов, отсутствием соответствующих средств индивидуальной защиты или огнетушителей.

Предварительные проверки

Как и в случае любой нормативной инспекции, хорошая подготовка является ключом к тому, чтобы выдержать инспекцию OSHA, особенно ту, в которой горючая пыль может быть в центре внимания.

Каждая проблема соответствия требованиям по горючей пыли связана с несколькими подходами, и только правильно проведенный анализ рисков процесса (пыли) предоставит необходимые рекомендации для определения правильного подхода. Такой анализ может быть дорогостоящим и трудоемким, но он все же перевешивает затраты на штрафы OSHA и обязательные меры по снижению выбросов.

Если ваше предприятие относится к одной из отраслей (или кодов SIC), перечисленных в Приложении D-1 или D-2 NEP, наличие недавнего анализа пылевой опасности или письменное объяснение того, почему он не требуется, может быть полезно в случае проверки OSHA.В дополнение к внутренним ресурсам и квалифицированным независимым консультантам по безопасности и здоровью работодатели также могут воспользоваться программами добровольных государственных консультаций или обзорами безопасности и здоровья, предлагаемыми многими страховщиками, для оценки и понимания рисков, связанных с горючей пылью.

Также важно наличие хорошо обученных и подготовленных представителей работодателя. Перед любой проверкой следует определить представителей работодателя, и в их состав должен входить по крайней мере один резервный представитель на случай, если кто-то будет недоступен.

Каждый из этих представителей должен быть знаком с политикой компании и местонахождением документов по охране труда. Они должны быть готовы приветствовать инспектора, определить объем проверки, провести соответствующее управление компанией и установить юридические контакты, а также управлять проверкой в ​​целом.

Имейте в виду, что попытка отложить инспекцию OSHA до более удобной даты может вызвать подозрения и повысить вероятность проведения более всесторонней инспекции или привести к другим более серьезным проблемам.

Рекомендации во время проверки

Представитель работодателя всегда должен сопровождать инспектора OSHA во время проверки. Представитель профсоюза также может участвовать в проверке, если работники являются участниками коллективного договора.

Представитель работодателя должен сделать те же фотографии и записать то же видео, что и инспектор.

Аналогичным образом, насколько это возможно, если инспектор OSHA собирает образцы или иным образом документирует обстоятельства во время проверки, представитель работодателя должен попытаться дублировать эти усилия.Представитель работодателя может отражать то, что делает инспектор, и может задавать вопросы. Если OSHA выдает ссылку, документация, которую работодатель собирает во время проверки, будет важна для оценки утверждений OSHA и подготовки защиты.

Хотя работодатель может попросить инспектора ограничить инспекцию местами и процессами, связанными с конкретной опасностью или возможным нарушением, которое привело к инспекции, это может быть трудно контролировать для горючей пыли.Поскольку скопление горючей пыли может происходить в большинстве или во всех частях многих объектов, объем проверки, как правило, довольно широк. Однако, если возможно, работодатели должны стараться сосредоточить расследование, поскольку любые нарушения безопасности и здоровья, обнаруженные во время проверки, могут побудить инспектора расширить сферу расследования.

Представители работодателей должны знать, что они могут решить не отвечать на вопросы, требующие более подробного ответа, или те, на которые они не уверены или не обладают необходимой квалификацией.В большинстве случаев подходящим ответом является указание на то, что работодатель свяжется с инспектором, потому что он не хочет предоставлять неверную информацию.

Постинспекционные соображения

Если во время проверки OSHA было выявлено потенциальное воздействие, связанное с горючей пылью, работодатель может выбрать сортировку усилий, чтобы как можно быстрее добиться соответствия.

Инспекторы OSHA не могут выдавать цитаты; только региональные директора могут это сделать. Тем не менее, как можно скорее продемонстрировать соблюдение или снижение вреда не только важно для обеспечения защиты сотрудников, но также может оказаться полезным в будущих обсуждениях с OSHA.Необязательно ждать цитирования, прежде чем обращаться к потенциальным областям, вызывающим озабоченность.

Хотя достижение соответствия на проверяемом объекте, вероятно, является приоритетом, если у работодателя есть несколько предприятий с аналогичными операциями, может быть полезно предпринять те же усилия на этих других объектах. Невыполнение этого требования может привести к обвинению в повторных нарушениях, даже если речь идет о другом учреждении.

Балансировка доступных ресурсов может быть сложной задачей при работе с одним объектом, не говоря уже о нескольких объектах.Однако также важно обеспечить, чтобы базовые мероприятия по безопасности и гигиене труда не приносились в жертву за счет последующих проверок.

Роль советника

Когда работодатель узнает о проблемах с соблюдением требований, считается, что он конструктивно осведомлен об опасности. Другими словами, пресловутые часы достижения согласия сейчас тикают.

В период, который часто может быть быстро изменяющимся, важно обеспечить привилегированное общение между сотрудниками и консультантами.Проведение самокритичных анализов и аудитов может иметь жизненно важное значение для создания надежной и эффективной программы безопасности и гигиены труда. Если эти усилия правильно структурированы, чтобы гарантировать, что связь останется привилегированной, они, как правило, будут более надежными и полезными. Это особенно важно при решении проблем с горючей пылью, поскольку анализы и аудиты, как правило, имеют широкий диапазон и могут включать несколько сторон.

Привлечение квалифицированной и опытной внешней помощи на ранних этапах процесса может помочь обеспечить бесперебойную и эффективную внутреннюю комплаенс.

Меган Э. Барони - партнер юридической фирмы Robinson + Cole’s Environmental, Energy + Telecommuncations Group и специализируется на вопросах EHS. Кристофер Эдди - юрист, специализирующийся на экологическом праве, экологических судебных процессах, розничном энергоснабжении и нормативном праве в сфере коммунальных услуг. Питер Найт является партнером и специализируется на судебных разбирательствах, защите правоприменительных действий агентства и нормативных вопросах. Джонатан Шефер является партнером и специализируется на консультировании по вопросам соблюдения экологических требований, выдаче разрешений, восстановлении территории, охране труда и технике безопасности, соблюдении нормативных требований в области энергетики и размещении, а также судебных процессах, связанных с федеральными и государственными нормативными программами.

Знаки безопасности и этикетки - SafetyInfo

Вы, вероятно, видели много различных типов знаков безопасности, от знаков выхода до табличек с кнопкой аварийной остановки. Но вы все еще видите их, когда смотрите? Часто, когда мы видим одни и те же вещи изо дня в день, они, как правило, сливаются с фоном и теряют желаемый эффект.

Мы можем забыть обеспечить адекватное объяснение типов и значений этих знаков новым сотрудникам. Со временем знаки безопасности могут потускнеть или повредиться, так что они перестают быть «читаемыми».OSHA предъявляет некоторые особые требования к дизайну, размещению и типам знаков, необходимых для уведомления сотрудников и посетителей об опасностях и опасных зонах и операциях на нашем предприятии.

Назначение знаков: знаки безопасности содержат важную конкретную информацию по безопасности, включая предупреждение об опасностях, инструкции и типы необходимых средств индивидуальной защиты. Знаки также предупреждают о зонах, требующих специального разрешения для входа, таких как замкнутые пространства и служебные помещения.

Знаки опасности: Эти знаки предупреждают об особых опасностях и радиационной опасности.OSHA требует, чтобы все знаки опасности были одного типа. Знак опасности должен быть очевиден для всех. Сотрудники должны быть проинструктированы о том, что знаки опасности указывают на непосредственную опасность и что необходимы особые меры предосторожности. Знаки опасности имеют красный цвет в качестве преобладающего цвета на верхней панели; черный контур по границам; и белая нижняя панель для дополнительных букв на обратной стороне.

Предупреждающие знаки. Предупреждающие знаки используются только для предупреждения о потенциальных опасностях или для предупреждения о небезопасных действиях.Все сотрудники должны быть проинструктированы о том, что предупреждающие знаки указывают на возможную опасность, против которой следует принять соответствующие меры. Знаки предостережения имеют желтый цвет как преобладающий цвет; черная верхняя панель и границы: желтая надпись «осторожно» на черной панели; и нижняя желтая панель для дополнительных надписей на знаках. Черные буквы используются для дополнительных слов.

Знаки с инструкциями по безопасности: Знаки с инструкциями по безопасности должны использоваться там, где есть необходимость в общих инструкциях и предложениях относительно мер безопасности.Эти знаки имеют белый фон с черными или белыми буквами на зеленой панели.

Дизайн знаков: все знаки должны иметь закругленные или тупые углы и не иметь острых краев, заусенцев, осколков или других острых выступов. Концы или головки болтов или других крепежных приспособлений должны располагаться так, чтобы они не создавали опасности.

Характер формулировки: Формулировка любого знака должна быть легко читаемой с достаточной информацией, чтобы ее можно было легко понять. Формулировка должна содержать положительное, а не отрицательное предложение.

Строительные площадки: необходимые знаки и символы безопасности должны быть видны в любое время во время выполнения работ и должны быть удалены или закрыты незамедлительно, когда опасность больше не существует.

Все материалы в личном кабинете по этой теме индекс
} td.bob_noiterator { выравнивание текста: центр; граница: сплошной черный 1px; размер шрифта: 15 пикселей; } td.bob_noborder { } td.bob_img { выравнивание текста: центр; } td.bob_download { выравнивание текста: центр; граница: сплошной черный 1px; } .bob_iterator { цвет: # CC0000; выравнивание текста: центр; } .bob_header { выравнивание текста: центр; фон: # e6e6e6; } .bob_subheader { выравнивание текста: центр; фон: # e6e6e6; } .pmenu { цвет: #FFFFFF! важно; } ]]>

ПОЛУЧИТЕ МГНОВЕННЫЙ ДОСТУП

К БИБЛИОТЕКЕ ЧЛЕНОВ

Защитные материалы, созданные профессионалами в области безопасности.
Доступ к программному обеспечению Safety Manager.
Большой выбор видео и курсов по технике безопасности.
** Совершенно новый ** Система управления обучением безопасности

знаков электрического и дугового разряда | Брэди

{{продукт.FamilyDisplayName}}
{{product.ProductDescription}}
{{product.FamilyDisplayName}}
{{product.ProductDescription}}

Номер детали: {{product.Продукт}}

КОЛ-ВО / ЕДИНИЦА: {{product.UnitOfMeasure}}

Вариант тестирования 0 Вариант тестирования 1 Вариант тестирования 2

+2

Доступны несколько вариантов

{{formatCurrency (product.Цена, ',', '.', '$', '')}} (ДОЛЛАР США) из {{formatCurrency (product.PriceMin, ',', '.', '$', '')}} (ДОЛЛАР США)

Знаки

ASAP заменяют станок для резки досок на Zapkut ZM12

Название компании: Знаки ASAP


Что они делают? ASAP Signs - динамичная, прогрессивная компания по производству вывесок, специализирующаяся на всех аспектах проектирования, производства и установки.Основанная в 1983 году, они имеют более чем 30-летний опыт работы в индустрии вывесок и графики, а также обширные технические знания и знания о продукции. Это отражается в качестве, мастерстве и внимании к деталям, выполняемых ASAP Signs. Они всегда стремятся сделать все возможное для всех своих клиентов и чувствуют, что обеспечивают отличное обслуживание клиентов, соотношение цены и качества и профессионализм во всем.



Откуда они узнали о Sagetech Machinery? ASAP Signs были знакомы с Sagetech Machinery довольно долгое время, прежде чем исследовать вертикальные форматно-раскроечные станки из-за отраслевых публикаций и выставок.

Почему они решили купить вертикальную панельную пилу? Несколько лет назад ASAP Signs приобрела станок для резки досок, который в то время соответствовал их бюджету и доступному пространству. К сожалению, при установке ножа для досок это было сделано неправильно, и он сломался на месте. К большому разочарованию ASAP Signs, они решили отказаться от машины для резки досок и продолжили свое предыдущее решение, которое заключалось в том, что материал обрезался по размеру снаружи и заказывался внутри.После некоторой экономии времени, знаки ASAP решили сделать еще одну попытку привезти их на дом и приобрели новый Zapkut ZM12.


Как они узнали о процессе продажи и установки? Они чувствовали, что Sagetech Machinery очень хорошо понимает их обстоятельства и из-за предыдущих разочарований при покупке машины для резки досок им требовалось некоторое заверение. Команда Sagetech организовала встречу с ASAP Signs к другому клиенту с интересующей их машиной, чтобы они могли увидеть ее в действии.Они чувствовали, что команда понимает их бизнес, их потребности и пространство, которое у них было, и работали с ними, чтобы найти правильную модель. Поскольку первоначальный запрос проводился накануне Рождества, знаки ASAP хотели подождать до Нового года, чтобы совершить покупку, и чувствовали, что Sagetech понимает это и были счастливы дождаться обработки заказа, пока они не будут готовы.

Какую пользу для бизнеса принесла вертикальная пила? ASAP Signs чувствуют облегчение, потому что они больше не полагаются на заказы для резки и могут покупать полные листы, чтобы разрезать себя.Они могут утилизировать обрезки, ускоряя производственный процесс и находя машину простой в использовании.

Этикетки с защитной блокировкой - отключение не приводит к отключению всего питания от этой панели

Табличка с блокировкой Знаки безопасности - Блокировка для знака безопасности

ES - LS - 01

Знаки безопасности блокировки - Не забываете ли вы снимать свои замки и бирки

ES - LS - 02

Знаки безопасности с биркой для блокировки - безопасность на весь срок службы

ES - LS - 03

Предупреждающие знаки и таблички с блокировкой - Блокировка всех источников питания

ES - LS - 04

Знаки безопасности блокировки - Блокировка

ES - LS - 05

Знаки безопасности блокировки - Предупреждение Блокировка для безопасности

ES - LS - 06

Знаки безопасности блокировки: блокировка всего оборудования

ES - LS - 07

Знаки безопасности блокировки - Не вмешивайтесь в устройства блокировки

ES - LS - 08

Знаки безопасности блокировки - Блокировка электрических переключателей перед техническим обслуживанием

ES - LS - 09

Знаки безопасности блокировки - Предупреждение

ES - LS - 10

Знаки безопасности блокировки - изоляция всех источников питания

ES - LS - 11

Знаки безопасности блокировки - Руководитель блокировки -

ES - LS - 12

Знаки безопасности блокировки - Оборудование блокировки перед входом

ES - LS - 13

Знаки безопасности блокировки - Блокировка перед установкой, обслуживанием и техническим обслуживанием

ES - LS - 14

Знаки безопасности блокировки - Используйте блокировку перед работой с оборудованием

ES - LS - 15

Знаки безопасности блокировки - источники питания LOTO перед снятием ограждений

ES - LS - 16

Знаки безопасности блокировки - Маркировка блокировки всех источников питания

ES - LS - 17

Знаки безопасности при блокировке - ярлыки, вызывающие несчастные случаи

ES - LS - 18

Знаки безопасности блокировки - Вы не забыли снять свои замки и бирки

ES - LS - 19

Знаки безопасности блокировки - точки блокировки

ES - LS - 20

Знаки безопасности блокировки - Не забудьте заблокировать все источники питания

ES - LS - 21

Знаки безопасности блокировки - Блокировка для безопасности

ES - LS - 22

Табличка с блокировкой Знаки безопасности - Предупреждение Блокировка для безопасности

ES - LS - 23

Знаки безопасности блокировки - Блокировка в целях безопасности перед запуском Знак

ES - LS - 24

Знаки безопасности - Устройства блокировки должны быть удалены уполномоченным персоналом

ES - LS - 25 Знаки безопасности блокировки

- это отключение управляет питанием к

ES - LS - 26

Знаки безопасности блокировки - Оборудование блокировки перед обслуживанием

ES - LS - 27

Предупреждающие знаки и таблички с блокировкой - Блокировка перед запуском

ES - LS - 28

Знаки безопасности с закрытой энергетической изоляцией и блокировкой

ES - LS - 29

Знаки безопасности с изоляцией открытого источника энергии

ES - LS - 30

Знаки безопасности блокировки - изоляция энергии

ES - LS - 31

Большие настенные таблички с блокировкой - Не касайтесь клапана в заблокированном состоянии

ES - LWS - 01

Большие настенные знаки блокировки - эти трубы содержат опасные вещества

ES - LWS - 02

Большие настенные таблички с блокировкой - Блокировка

ES - LWS - 03

Большой настенный знак блокировки - Заблокируйте здесь

ES - LWS - 04

Большие настенные таблички с защитной блокировкой - Безопасность прежде всего, заблокируйте ее

ES - LWS - 05

Большие настенные знаки блокировки - не запускайте это оборудование, когда оно заблокировано

ES - LWS - 06

Большие настенные знаки безопасности с блокировкой - Блокировка клапанов перед техобслуживанием

ES - LWS - 07

Стенная табличка с блокировкой - Устройства блокировки должны быть удалены уполномоченными сотрудниками

ES - LWS - 08

Большие настенные таблички с блокировкой - этот аппарат должен быть заблокирован

ES - LWS - 09

Настенные таблички с защитной блокировкой - Блокировочное оборудование можно приобрести по номеру

ES - LWS - 10

Настенные таблички с защитной блокировкой - Блокировка и изоляция от источника питания

ES - LWS - 11

Стенные знаки блокировки - используйте устройства блокировки на этом оборудовании

ES - LWS - 12

Большие настенные знаки блокировки - здесь блокировка

ES - LWS - 13

Стенные знаки блокировки - Блокировка здесь

ES - LWS - 14

Подвешивание знаков безопасности - в процессе тестирования

ES - HLS 1

Подвесные знаки блокировки - выполняется техническое обслуживание

ES - HLS 2

Висячие знаки блокировки - Человек, работающий на оборудовании

ES - HLS 3

Подвесные знаки блокировки - не включать

ES - HLS 4

Подвешивание знаков безопасности - Не запускать

ES - HLS 5

Висячие знаки блокировки - не запускайте и не касайтесь

ES - HLS 6

Висячие знаки блокировки - не трогайте работающих мужчин

ES - HLS 7

Висячие знаки блокировки - не использовать вне очереди

ES - HLS 8

Наклейки с защитной блокировкой - на этом оборудовании должны использоваться устройства блокировки

ES - S НАКЛЕЙКА 1

Этикетки с предохранительной блокировкой - не прикасайтесь к этому клапану, когда он заблокирован

ES - ЭТИКЕТКА 2 Наклейки

с защитной блокировкой - не используйте

ES - НАКЛАДКА S 3

Наклейки с защитной блокировкой: устраните все сомнения - заблокируйте их

ES - НАКЛАДКА S 4

Этикетки с защитной блокировкой - отключение не приводит к отключению всего питания

ES - S-ТАБЛИЦА 5

Наклейки с защитной блокировкой - заблокируйте здесь перед работой на этом оборудовании

ES - НАКЛАДКА S 6

Этикетки с защитной блокировкой - электрические выключатели с блокировкой

ES - S ЯРЛЫК 7

Наклейка с защитной блокировкой - Безопасность превыше всего! Заблокируйте его

ES - ЭТИКЕТКА S 8

Этикетки с защитной блокировкой - Точка блокировки

ES - ЭТИКЕТКА S 9

Наклейки с защитной блокировкой - убедитесь, что все источники питания заблокированы

ES - НАКЛАДКА S 10

Этикетки с защитной блокировкой - Устройства блокировки должны быть удалены сотрудником

ES - ЭТИКЕТКА 11

Наклейки с защитной блокировкой - блок питания отключен

ES - НАКЛАДКА 12

Магнитные знаки

ES - MCS

Магнитные знаки - в стадии разработки

ES - MS C1

Индивидуальные магнитные знаки - Испытания в процессе

ES - MS C2

Магнитный знак - идет проверка

ES - MS C3

Магнитные знаки для безопасности - ожидают подтверждения

ES - MS C4

Стрелочные маркеры предохранительной блокировки - примените LOTO здесь

ES - SLAM 1

Маркеры со стрелками с предохранительной блокировкой - точка блокировки

ES - SLAM 2

Маркеры со стрелками с предохранительной блокировкой - точка блокировки

ES - SLAM 3

Маркеры-стрелки с предохранительной блокировкой красного и белого цвета - точка блокировки

ES - SLAM 4

Стрелочные маркеры с индивидуальной защитной блокировкой - точка блокировки (широкая)

ES - SLAM 5

Маркеры со стрелками с предохранительной блокировкой - Блокировка

ES - SLAM 6

Этикетки с защитной маркировкой - блокировка перед началом работы

ES - LBSML 1 Этикетки с маркировкой

- Эта машина заблокирована для защиты

ES - LBSML 2 Таблички с маркировкой

- электрические переключатели должны быть заблокированы

ES - LBSML 3

Этикетки с маркировкой безопасности - Блок питания заблокирован для вашей безопасности

ES - LBSML 4

Маркировка этикеток - устройства блокировки для использования только уполномоченными сотрудниками

ES - LBSML 5

Маркировочные этикетки - точка блокировки

ES - LBSML 6

Этикетка с маркировкой блокировки - оборудование заблокировано, некоторые панели остаются в рабочем состоянии

ES - LBSML 7

Этикетки с защитной маркировкой - Процедура блокировки при эксплуатации

ES - LBSML 8

Табличка с маркировкой блокировки - устраните все сомнения Заблокируйте ее

ES - LBSML 9

Маркировочная этикетка - блокировка перед обслуживанием

ES - LBSML 10

Маркировочная этикетка - блокировка для безопасности

ES - LBSML 11

Маркировочная этикетка - здесь блокировка

ES - LBSML 12

Маркировочная этикетка - Блокировка электрических переключателей перед работой на оборудовании

ES - LBSML 13

Маркировочная этикетка - на этом оборудовании должны использоваться устройства блокировки

ES - LBSML 14

Маркировочная этикетка - Безопасность прежде всего! Заблокировать

ES - LBSML 15

Маркировочная этикетка - точка блокировки

ES - LBSML 16

Маркировка - все источники питания должны быть заблокированы перед техническим обслуживанием

ES - LBSML 17

Маркировочная этикетка - блокировка здесь перед работой на этом оборудовании

ES - LBSML 18

Маркировочная этикетка - блокировка перед обслуживанием

ES - LBSML 19

Циркуляр с наклейкой на каску - Маркировка с блокировкой спасает жизнь

ES - HHL - C 1

Циркуляр с наклейкой на защитную каску - Уполномоченные сотрудники с ярлыками для блокировки

ES - HHL - C 2

Циркуляр с этикетками для каски - Сертификат блокировки

ES - HHL - C 3

Циркуляр с наклейкой на каску - Соответствует маркировке блокировки

ES - HHL - C 4

Циркуляр с наклейкой на каску - Обучен ярлык для блокировки

ES - HHL - C 5

Циркуляр с наклейкой на каску с защитной блокировкой - Двуязычный

ES - HHL - C 6

Этикетка на защитной каске треугольная - спасает жизнь

ES - HHL - T 1

Треугольная наклейка на защитную каску - Уполномоченные сотрудники

ES - HHL - T 2

Этикетка на каске с защитной блокировкой, треугольная - с маркировкой для блокировки, сертифицирована

ES - HHL - T 3

Треугольная наклейка на каске с защитной блокировкой - Соответствует маркировке с блокировкой

ES - HHL - T 4

Этикетки для каски Треугольные - Обученные ярлыки с блокировкой

ES - HHL - T 5

знаков безопасности предприятия - желудочно-кишечное оборудование и птицеперерабатывающее оборудование DeLong

14 июня Знаки безопасности предприятия

Отправлено в 23:29 в области безопасности предприятий по hwadmin

Птицеперерабатывающие заводы представляют собой чрезвычайно опасную среду для работы и эксплуатации.Каждая зона перерабатывающего предприятия будет иметь обозначенные знаки, обозначающие тип мер предосторожности, которые следует принимать в этой зоне. Умение распознавать и понимать различные знаки безопасности жизненно важно для защиты рабочих от опасных ситуаций.

Знаки индивидуальной защиты

Чтобы оставаться в безопасности в опасной рабочей среде, нужно иметь возможность защитить себя от опасного оборудования и материалов.

Вот несколько знаков индивидуальной защиты, которые обычно встречаются на перерабатывающих предприятиях:

  • Знаки защиты глаз: Очки или маски для защиты глаз от грязи.
  • Знаки каски: всегда носить с тяжелой техникой. Должен быть надежно закреплен для защиты от падающих элементов.
  • Знаки защиты ног: непроницаемая обувь, необходимая для защиты от жидкостей, оборудования и т. Д.
  • Знаки защиты рук: при размещении знаков защиты рук необходимо надевать перчатки для защиты рабочих от опасных материалов.
  • Знаки защиты органов слуха. Для защиты ушей от громких звуков необходимы наушники или беруши.
  • Знаки опасности падения: обозначают скользкие поверхности.
    • Примечание. Эти знаки обозначают защитную одежду, которую следует носить при работе на птицефабрике. Во время работы важно учитывать еще несколько правил одежды:
      • При работе с механизмами запрещены украшения, длинные рукава или свободные рубашки. Незакрепленные материалы могут легко застрять в работающей машине.

Знаки безопасности машин

При работе с механизмами важно осознавать потенциальные опасности, которыми обладает каждая машина.

Ниже приведен список знаков безопасности, обнаруживаемых при наличии тяжелой техники:

Знаки электробезопасности

Электричество играет жизненно важную роль в работе перерабатывающего завода. Однако он также может представлять самые серьезные угрозы.

Вот несколько знаков электробезопасности:

  • Знаки высокого напряжения: Соблюдайте осторожность, чтобы избежать поражения электрическим током. При работе с высоковольтным электрооборудованием всегда используйте средства индивидуальной защиты.
  • Знаки на электрическом щитке: Свободное пространство перед электрическим щитом должно составлять не менее 36 дюймов.
  • Знак поражения электрическим током: возможность поражения электрическим током при контакте. Будьте осторожны с оборудованием.

Знаки пожарной безопасности

Несоблюдение правил электробезопасности может привести к пожару. Рабочие также должны знать о легковоспламеняющихся предметах, чтобы избежать риска возникновения пожара на предприятии.

Вот общие знаки пожарной безопасности:

Эти знаки должны помочь предотвратить несчастные случаи на птицефабриках.На заводах всегда должны быть соответствующие знаки для обозначенных участков, чтобы информировать рабочих о потенциальных опасностях.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
