Хроника: радиальная шина — журнал За рулем

65 лет назад, 4 июня 1946 года, компания Michelin выпустила первую в мире радиальную шину серии «Х».

3–9

Новая покрышка Michelin предназначалась в первую очередь автомобилям Citroen — семейства Traction Avant и готовящемуся в огромном секрете toute petite voiture — малолитражному «народному автомобилю» Citroen 2CV, дебют которого состоится спустя два года на Парижском автосалоне.

Почему именно Citroen?

Citroen 2CV появился только в 1948 году.

Полсе скоропостижной смерти Андрэ Ситроена в 1934 году его компании перешла под контроль главного кредитора — Michelin. Руководство фирмой Citroen взял на себя Пьер Мишлен — сын Эдуара Мишлена, младшего из братьев Мишлен, основателей одноименной шинной компании.

Таким образом, компания Michelin становится заинтересованной в обеспечении шинами в первую очередь собственных автозаводов.

Париж середины 1950-х годов. На Елисейских полях царит шинный паритет: здесь встретишь машины, обутые как в диагональные, так и в радиальные шины. Фото: Collection Citroen

Париж середины 1950-х годов. На Елисейских полях царит шинный паритет: здесь встретишь машины, обутые как в диагональные, так и в радиальные шины. Фото: Collection Citroen

Если сравнивать шины с нитями корда, уложенными по диагонали относительно борта (из-за чего их и называют диагональными) с шинами, у которых нити корда идут от борта к борту по кратчайшему расстоянию — радиусу, то и у тех, и у других окажется немало преимуществ. В частности, боковина диагональных шин более стойка к повреждениям, тогда как у радиальной пропороть ее ничего не стоит. Диагональные шины, широко распространенные к тому времени, обеспечивали автомобилю мягкость хода, что было довольно важным преимуществом на тогдашних дорогах, при тех подвесках (в половине случаев — зависимых рессорных).

Renault 4CV 1946 года стала первой малолитражкой, примерившей новые шины Michelin.

После 2-й мировой войны автомобилестроители все чаще стали задумываться об экономических аспектах — автомобиль больше не являлся привилегией состоятельных слоев общества. И тут радиальная шина показала себя с выгодной стороны. Она была легче и дешевле, имела меньшее сопротивление качению, что способствовало экономии топлива. В наше время отмечают самое главное достоинство «радиалок» — на них автомобиль лучше управляется. Сказывается меньшая склонность к уводам, увеличенная площадь контакта с дорогой и сохранение постоянного пятна контакта при изменении нагрузки. Что до излишне жесткого качения радиальных шин, то Michelin и Citroen впервые, пожалуй, продемонстрировали миру современный подход к проектированию, когда автомобиль и шина создавались друг под друга. И новые подвески сглаживали этот недостаток покрышек. Впрочем, Citroen 2CV не был тем автомобилем, где управляемость ставилась во главу угла — кинематика его подвески и ее излишняя мягкость делала сколь-нибудь быструю езду на нем рискованной.

Парижский автосалон 1946 года стал местом публичного дебюта радиальных шин Michelin. Столпотворение на стенде Renault.

Парижский автосалон 1946 года стал местом публичного дебюта радиальных шин Michelin. Столпотворение на стенде Renault.

Справедливости ради надо сказать, что патент на радиальную шину был получен 21 мая 1915 года американцем Артуром Уильямом Сэвиджем, создателем знаменитого ружья Savage Model 99 с продольно-скользящим рычажным затвором (US Patent № 1203910). Michelin первой из шинных компаний начала производство радиальных шин — их сконструировал инженер Мариус Миньоль. А вот первым малолитражным автомобилем, примерившим в 1946 году новинку Michelin, стал — законы рынка неумолимы — автомобиль конкурирующей марки, Renault 4CV. Радиальные шины под маркой X компания Michelin выпускает и сегодня. «Радиалки» сегодня преобладают на рынке, хотя спор между радиальными и диагональными шинами еще далек от завершения.

Радиальные шины «стали хитом» на индийских дорогах

Улучшенная дорожная инфраструктура и правительственные меры против перевозки слишком тяжелых грузов по главным транспортным маршрутам создали возможность для структурного сдвига в индийской шинной индустрии, сообщают colesa.ru.

Традиционно используемые диагональные шины для грузовиков и автобусов теряют свою популярность, и их постепенно заменяют шины радиальной конструкции. Такие компании, как Apollo Tyres, JK Tyre & Industries, Birla Tyres, Ceat и MRF Tyres уже выделили значительные средства на строительство новых заводов по производству радиальных шин, тогда как международные шинные гиганты также следуют их примеру, французская Michelin, к примеру, уже объявила о планах инвестировать 40 миллиардов рупий (650 миллионов евро) в производство радиальных шин в Ченнае.

Ожидается, что Apollo уже на следующей неделе начнет коммерческое производство 6,000 шин в день на своем заводе в том же Ченнае, тогда как Ceat в свою очередь готовится к тому, чтобы начать выпуск радиальных шин на заводе в Халоле стоимостью 7 миллиардов рупий (115 миллионов евро) в 2011 финансовом году. Учитывая появление новых производственных мощностей и то, что покупатели медленно, но верно начинают предпочитать радиальные шины, индийские производители ожидают, что в потребление шин этой конструкции в ближайшие 2-3 года вырастет до 25% с сегодняшних 9%.

Шинные компании Индии начали проявлять интерес к радиальным шинам для коммерческого транспорта еще в 70-х годах прошлого века. «В 90-х первопроходцем а производстве радиальных шин на территории Индии стала компания JK Tyres, тогда как другие производители только чувствовали, что эти шины подходят для индийских дорог. Но в начале нового столетия компании поняли, что заниматься радиальными шинами становится необходимо.

Радиализация коммерческих шин сейчас составляет 9%, но в ближайшие три года, согласно прогнозам, этот показатель достигнет уже 25%», — заявил Сатиш Шарма (Satish Sharma), управляющий операциями Apollo в Индии.

Радиальные шины обладают заметными преимуществами. Как правило, расход топлива новых автомобилей, на которых установлены шины этого типа, ниже на 5%, а в случае со старыми машинами – на 3%. Радиальные шины улучшают маневренность и точность управления, а кроме этого они пригодны к трем восстановлением протектора, вместо двух в случае с диагональными шинами. Восстановление радиальных шин дороже, но благодаря своей повышенной долговечности – а она в два раза лучше, чем у диагональных шин — они позволяют снизить затраты транспортных компаний.

Индийская шинная промышленность производит 3,948 тонн шин в день, и только 9% из них приходится на радиальные шины. Как отмечают местные производители, производство радиальных шин намного более затратно – порядка 74 тысяч евро за тонну, но их розничная цена примерно на 20% больше, отмечают аналитики Angel Trading.

«Тогда как сегмент пассажирских шин в Индии почти полностью оккупирован радиальными шинами, радиализации сектора коммерческих шин еще только предстоит произойти».

Диагональные или радиальные шины? | Блог компании Шипшина

Радиальная или диагональная — это наверное одно из последних вопросов, которые интересуют покупателей шин. И не зря, ведь особенности внутренней конструкции шины есть далеко не простой темой для разговора с продавцом-консультантом.

Сможете ли Вы купить себе колеса без специфических технических знаний о них? — Конечно, главное указать нужную ширину, профиль и диаметр. Будут ли эти знания лишние? — Отнюдь! Обладая дополнительной информацией, Вы сможете лучше понимать преимущества и недостатки обоих конструкций, их эффективность, ремонтопригодность. И самое главное — перестанете называть букву R в маркировке радиусом. Ведь это обозначение радиальной шины.

Радиальные и диагональные шины — в чем разница

Чтобы объяснить этот вопрос, стоит взглянуть на строение шины. Любая пневматическая покрышка состоит из каркаса, брекера и верхнего слоя резины — протектора.

Каркас сделан из прорезиненных синтетических или металлических волокон. Он придает шине форму и имеет значительный запас прочности. Брекер укрепляет конструкцию текстильным или металлическим кордом. Особенности расположения нитей каркаса определяют радиальный или диагональный тип шины.

Диагональные	Радиальные
1.Нити каркаса размещены по диагонали от одного края бортика к другому. Слои каркаса перекрещиваются между собой.	1.Нити каркаса размещены радиально от центра шины, под углом 90º к направлению движения. Слои каркаса параллельные между собой.
2.Брекер обычно 1-2-слойный.	2.Брекер имеет 4 и более слоев полимерных нитей (или 2 и более металлических). Может иметь диагональную структуру.
3. Обычно нужна камера.	3.Преимущественно бескамерные, но могут иметь камеру.

Особенности диагональных шин

Диагональные шины были наиболее распространенными в мире до 50-х — 60-х годов прошлого века. С этого времени их начали уверенно и необратимо вытеснять колеса с радиальным строением. Что же было не так с диагональными шинами? На самом деле они были по-своему хороши для той эпохи, подходили для тогдашних дорог и автомобилей.

Диагональные покрышки было относительно просто изготовить. Крепкие стенки с несколькими слоями армированного корда выдерживали поездки по дорогам, которые мы бы сейчас назвали бездорожьем. Такие шины были хорошо адаптированы к особенностям рулевого управления машин своего времени. Они также не «боялись» боковых повреждений.

Однако недостатков таким шинам более чем хватало. И чем активнее развивалось автомобилестроение, тем более морально устаревшими оказывались диагональные покрышки.

Сегодня сфера использования диагональных шин весьма ограничена. Их преимущественно ставят на специализированную технику, которая работает в экстремальных условиях. Способность выдерживать сложные дорожные условия делает шины диагональной конструкции хорошим выбором для внедорожников.

Характеристики радиальных покрышек

Радиальные шины — далеко не новинка в шинной промышленности. Первый патент на такую конструкцию был зарегистрирован еще в 1914 году. К массовому выпуску радиальные шины еще совершенствовали в течение примерно 50 лет.

Модернизации нуждалась не только конструкция нового типа, но и подвеска автомобилей. И далеко не все шинные производители были в восторге от радиальных шин. Ведь для их изготовления приходилось переоборудовать заводы. А через увеличенный срок эксплуатации радиальных колес, их покупали вдвое реже, чем раньше.

Но автолюбители высоко оценили свойства новых шин. Их приходилось реже менять, автомобиль стал более экономичным и управляемым. Единственным существенным недостатком стало ослабление боковины. Чтобы удовлетворить высокий спрос на радиальные шины, практически все производители отрасли перешли на новую технологию.

Шины для легкового автомобиля: радиальные или диагональные?

Если вы покупаете шины для легкового автомобиля, то скорее всего Вам не придется выбирать между радиальными и диагональными. Практически все легковые модели на современном рынке имеют радиальную конструкцию.

Существует немало причин, почему автомобилисты массово перешли из диагональных на радиальные шины. Вот основные преимущества радиального строения:
— меньшее сопротивление качению, как следствие — транспортное средство потребляет меньше топлива;
— равномерный износ протектора;
— почти вдвое больший срок службы колеса;
— радиальная шина значительно меньше перегревается;
— улучшенное рулевое управление;
— меньший вес колеса.

Что такое радиальные и диагональные шины.

Диагональные и радиальные шины

Как известно, все шины для спецтехники разделяют на и диагональные. Так что означает радиальная шина, где она применяется и чем отличается от диагональной? Особенности и маркировку радиальных шин рассмотрим в нашей статье.

Любая шина имеет определенную конструкцию: она состоит из каркаса, внутренней основы шины, и брекера. Каркас изготавливается из нескольких слоев резины, а необходимую жесткость и прочность ему придает текстильная нить. Радиальные шины отличает нить, располагающаяся перпендикулярно колее движения. Что обеспечивает технике высокую проходимость.

Брекер представляет собой внешнюю основу, на которой строится протектор. Корд шины представляет собой ее силовую часть, он проходит по диагонали с большим углом.

Преимущества радиальных шин

Благодаря своему устройству радиальная шина лучше сохраняет форму, в отличие от своих диагональных коллег. За счет этого спецтехника становится более маневренной и легче управляется, что делает работу более безопасной.

Устройство радиальной шины позволяет спецтехнике лучше сцепляться с поверхностью, такие покрышки имеют более ровную и стабильную форму.

Износостойкость протектора значительно выше, чем диагональной.

На боку каждой спецшины находится ряд различных надписей, которые характеризуют покрышку. Как правило, маркировка радиальных шин содержит информацию о фирме-изготовителе, типе и модели, размере покрышки, а также указываются индексы грузоподъемности и скорости.

Маркировка может также содержать ряд условных обозначений. К примеру, кружок, закрашенный светлой краской, — это балансировочная метка, важный элемент шиномонтажа. А буква «Е» с числовыми значениями указывает на сертификацию согласно европейскому стандарту безопасности.

Особенности установки радиальных шин

Правильная установка радиальных шин влияет не только на долгий срок их пригодности, но и на важные ходовые характеристики. Если шина будет установлена неправильно, она будет больше подвержена износу, а безопасность работы будет под угрозой.

При установке радиальной шины необходимо ориентироваться на ее маркировку.

Большая стрелка и надпись «Rotation» указывают направление движения колеса.

Ассиметричные покрышки могут содержать надписи «Outside» и «Inside», обозначающие внутреннюю и внешнюю сторону. Они показывают правильное расположение боковых поверхностей по отношению к машине.

Направленные шины также имеют обозначение стороны техники, на которую подойдет шина. Так шины с обозначением «Left» подойдут для колес, находящихся слева, а с «Right» — для правых.

«Tabelles» или TL – обозначение маркировка радиальных шин бескамерных. Если такой надписи на покрышке нет, то установка радиальной шины возможна только с камерой.

Большой выбор радиальных шин для различных моделей спецтехники Вы сможете найти в нашем интернет магазине. В каталоге представлены спецшины

Автомобильная шина являет собою одну из самых важных конструктивных составных колеса. По своей сущности она представляет очень упругую металло-резино-тканевую оболочку, которая устанавливается на обод диска колеса. Так, основным предназначением данного устройства является поглощение различного рода колебаний, которые вызываются посредством неблагоприятного технического состояния дорожного покрытия. Помимо этого, важно знать, что именно автомобильная шина обеспечивает непосредственное соприкосновение с дорожным полотном транспортного средства. Так, автомобильные шины выполняют функции добродетелей, который компенсируют погрешности в траекториях колес, а также корректировку в реализации и восприятии сил.

Именно шина является незаменимым элементом без которого движение транспортного средства по современным меркам будет категорически запрещенным и невозможным.

Основной материал, который используется производителями для изготовления шин – резина. В современном мире со скоропостижным развитием технологий такого резина приобретает новые определенные свойства. Так, изготовляется данный элемент из синтетических и натуральных каучуков. Помимо этого довольно часто как материал для изготовления используют корд. Кордовая ткань, зачастую, изготавливается из различных металлических нитей (металлокорд), а также – из текстильных нитей и полимерных нитей. Важно знать, из чего состоит шина.

Так, основными конструктивными элементами являются: каркас, протектор, слоя брекера, боковая часть и борта. Полимерный и текстильный корд популяризировались благодаря тому, что они устанавливаются на основном типе автомобилей, который используется большинством автомобилистов. Так, эти корды применяются в наибольшем количестве в легковых и легко-грузовых шинах. Металлокорд обрел популярность для автомобилей, которые используют грузовые шины. В зависимости от того, на что ориентируются кордовые нити по разнообразию каркаса выделяют такие виды шин: диагональные и радиальные , которые, собственно, и являются предметом нашего сегодняшнего изучения.

1. Какова радиальная конструкция шины?

В диагональном типе автомобильных шин нити расположены под особым определенным углом, касательно радиусу колес. В типе радиальном нити корда располагаются вдоль всего колеса. Помимо этого, диагональные шины в своем арсенале, в большинстве случаев, имеют несколько слоев корда. Так, собственно говоря, происходит определенное скрещение каждого отдельного слоя в один единый. Корд у радиального типа шин полностью натянут, при том очень жестко. Из-за этого в нем напрочь отсутствует какое-нибудь минимальное пересечение нитей.

Конечно же, как и все автомобильные устройства, данное имеет и некоторые слабые места. Хотя, они не могут категорически изменить отношение автомобилиста к радиальному типу шин, так как слабые места являются достаточно незначительными и могут лишь повлиять на работу покрышки только в определенных эксплуатационных условиях.

2. Что значит радиальная шина – плюсы и минусы.

Распознать радиальные шины можно достаточно просто и без особого труда. Важно лишь запомнить, что маркировка такого рода покрышек всегда имеет в своем названии букву R.

На боковине таких шин указывается, помимо вида, еще и количество слоев корда, которое имеет данная шина, а также материал, из которого она была изготовлена. Именно из-за того, что каждый отдельный слой в данном «устройстве» работает самостоятельно и самобытно, с помощью радиального расположения нитей, количество их не обязано всегда быть только четным. Значительно снижает вероятность различной корректировки и деформации в рисунке проектора жесткий брекер.

Брекер являет собою определенный слой, который располагается между каркасом и протектором. Данная деталь способствует еще и тому, чтобы практически никогда не изменялось по форме контактное пятно. Сцепление, у такого рода покрышек, с дорожным покрытием являет собою намного лучший процесс, чем соприкосновение диагональных покрышек все с тем же дорожным полотном. Дело в том, что все зависит от большой контактной площади шины. Именно из-за своих добротных достоинств данные шины напрочь откинули другие виды с автомобильного рынка. Теперь следует акцентировать свое внимание на слабых местах радиальных покрышек.

Если разобраться, то слабых явных мест у радиальных покрышек практически нет. Но, что касается небольших проблематичных мест, то они все же есть. Дело в том, что радиальные шины имеют небольшую прочность боковин стенок. Это связано непосредственно с радиальным способом расположения нитей. Именно поэтому автомобилисту необходимо быть очень осторожным при движении по различным глубоким колеям. Помимо этого нужно всегда следить, чтобы давление воздуха в покрышках было всегда в пределах нормы. Также, если разобраться, та радиальные шины не являются благосклонными к различным ударам о бордюрные камни. Так, они значительно чаще будут получать различные повреждения от такого рода ударам, чем диагональные шины.

3. Как ставить радиальную шину – несколько особенностей, что вас ждут.

После того, как автолюбитель узнал о строении радиальной шины, ее предназначении и разных позитивных и негативных моментах ее потенциальной эксплуатации, следует незамедлительно приступать к разбору процесса монтажа данных шин и ухода за ними. При установлении такого рода покрышек на свое транспортное средство, следует придерживаться некоторых правил и рекомендаций. Если автомобилист приобрел направленную шину, то всегда, запомните, всегда на ней обязательно должна находится стрелка указания, которая отвечает за направление движения вперед. Соответственно, установка должна быть произведена ориентируясь на эту стрелку. Пятая шина, по большей части, монтируется автолюбителями из того расчета, что будет установлена с правой стороны. Это связано непосредственно со статистикой, которая твердит, что в основном правые колеса подвергаются различным повреждениям.

Если типы рисунков протектора у радиального типа шин не относятся к симметричным (ассиметричны), то на самой шине можно будет с одной стороны увидеть надпись «inside» , которая в переводе с английского означает «внутрь». Так, устанавливать следует так, чтобы данная надпись находилась во внутренней части. Что касается симметричного типа радиальных шин, то при снятии таких моделей следует отметить направление движения. Делается это для того, чтобы установить в последствии их правильно. В завершении следует напомнить, что в период переката радиальной шины в место монтажа, нужно обязательно соблюдать направление вращения.

В принципе, особого ухода за собой данный тип шин не требует, так он и не выделяется этим из другого типа покрышек. Следует бережно относиться к езде, осторожно передвигаться, а также регулярно осматривать свои шины. Особое внимание нужно уделять боковинам и протектору. Если в период такой диагностики был обнаружен даже минимальный дефект, нужно обратиться за помощью к специалистам, ну или попробовать разобраться самому. Если автомобиль при непосредственном передвижении по дороге начинает уводить в сторону, или же возникают различного рода вибрации, то, скорее всего, проблемы заключаются в покрышках. Так, следует произвести тотальный демонтаж шины и восстановить покрышку.

Подписывайтесь на наши ленты в

18:26:41 — 18.04.2019

Фермеры, руководители промышленных предприятий или снабженцы часто задаются вопросом, какие лучше приобрести: радиальные или диагональные. Каждый тип покрышек имеет сильные стороны и функциональные ограничения. Рассмотрим преимущества использования каждого вида тракторной резины.

На картинке: Расположение нитей диагональной и радиальной шины.

Главное отличие – направление армирующих элементов

В диагональных шинах корд уложен под углом к направлению качения колеса. Несущий каркас состоит из полимерных или текстильных нитей, укладывается четное количество слоев во взаимно перекрещивающихся направлениях. Подобная технология обеспечивает одинаковую жесткость всех частей покрышки: протектора, боковин, плечевых зон.

В радиальных шинах корд изготавливают из стальных и нейлоновых нитей. Кордовые нити расположены перпендикулярно к направлению движения транспортного средства. Нити идут от борта к борту покрышки под прямым углом, армирование укладывается в один слой. Часть покрышки, контактирующая с дорожным полотном, обязательно усиливается дополнительным кордовым поясом – брекером.

На картинке: Диагональная и радиальная шина в разрезе.

Скажем просто:
диагональные шины для сельхозтехники и тракторов усиленно армируются везде, а радиальные – только там, где особенно нужно. Результат: покрышка с однослойным стальным кордом легче на 5%, чем аналогичное изделие, имеющее несколько слоев синтетического армирования.

Практические преимущества каждого типа шин для сельхозтехники

Меньший вес радиальных покрышек позволяет снизить расход горючего, что в условиях постоянно дорожающих ГСМ – весомое преимущество. Более легкие шины оказывают меньшую нагрузку на ходовую часть, что положительно сказывается на ресурсе техники. Также следует учесть большую грузоподъемность: для одной и той же работы потребуется более легкая радиальная покрышка.
Радиальные шины отличаются большей мягкостью, увеличенное пятно контакта с поверхностью дороги улучшает управляемость. При движении по бездорожью большее количество грунтозацепов протектора контактирует с грязью, колеса не буксуют, это повышает проходимость техники, снижает потребление горючего. Более мягкие радиальные шины меньше уплотняют структуру почвы, не повреждают корни растений.
В диагональных покрышках при движении на больших скоростях слои корда, особенно на боковинах, взаимно смещаются, возникает трение, что повышает температуру. Поэтому на такой резине разрешено разгоняться не быстрее 40 км/ч. В более тонких и монолитных радиальных шинах подобной проблемы нет: боковая часть работает как одно целое. Благодаря такому преимуществу радиальные покрышки разрешено эксплуатировать на скорости до 65 км/ч.
С нагрузкой такая же ситуация – радиальная резина способна выдерживать больший на 15-20% вес, чем аналогичная по размеру шина с диагональным кордом. К Примеру: на Вашем погрузчике с телескопической стрелой установлен ковш для сыпучих материалов. Если техника оснащена радиальными покрышками, можно каждый раз захватывать на 20% больший объем груза, что существенно ускоряет работу.

На картинке: Пятно контакта для диагональной и радиальной шин.

Всё, бежим за радиальными шинами для сельхозтехники и тракторов? Не все так просто!

У диагональных покрышек есть свои преимущества. Эти изделия имеют меньшую стоимость, чем аналоги с радиальной структурой корда, так как проще в изготовлении. Также данные шины более устойчивы к повреждениям боковой части.

Корд из нескольких перекрещивающихся слоев придает изделию равномерную прочность по всему профилю. Диагональные шины имеют более крепкие боковины. Если вам приходится часто ездить в местах, где можно наткнуться на битый кирпич, металлолом, коряги и другие острые предметы, лучше остановите свой выбор на диагональных покрышках. Эти шины меньше страдают от порезов, задиров и прочих механических повреждений боковой части.

На видео: Разница между радиальной и диагональной покрышками (0:54сек).

Статья подготовлена по заказу сайт
Автор статьи: Абдрахманов А. Н.

Радиальные и диагональные шины для легковых автомобилей уже давно не конкуренты на рынке, и после прочтения нашего небольшого обзора вы поймете, почему это так. Выпускаются для наших автомобилей только радиальные разновидности покрышек, а диагональные заняли место в линейке для грузовых машин. Исходя из этого, можно считать, что говорить о различиях нет смысла, но для любопытных мы проведем данный ликбез.

Структура автомобильной шины в двух словах

Для начала следует освежить в памяти или даже открыть для себя примитивную модель строения шины, не углубляясь в тонкости производства. Этот компонент колеса создается из нескольких слоев резины, каждый их которых несет свою функцию. Если двигаться изнутри, первые слои называются каркасом. Эта часть отвечает за жесткость и форму будущего изделия, содержит в себе текстильную нить, чаще всего синтетическую. Особый способ переплетения нитей и их направление в различных слоях и отличает рассматриваемые виды шин.

Следующие слои резины называются брекером, здесь непосредственно прикрепляется протектор, а значит, эта часть конструкции будет ближе к дороге, и в ее обязанности входит терпеть силовые нагрузки. Чтобы придать ей повышенную прочность, в слои вживляют металлокорд (трос из стальной латунированной проволоки). Он укладывается в определенном порядке (диагональ с большим углом), который практически не отличается в диагональных и радиальных . То есть главным отличием будет внутренние слои, каркас и расположение в них нитей .

Отличие диагональных шин от радиальных – особенности эксплуатации

У диагональных шин можно отыскать больше минусов, чем у радиальных, разберемся в них подробнее . Хитросплетение волокон каркаса создает напряженность, обязывает к увеличению и четности слоев резины, и мы приходим к тому, что это нагромождение создает трудности для отвода тепла при движении по дорожному покрытию. И если двигаться долго и быстро, да еще при жаре, то вероятность «взрыва» таких шин высока.

Диагональность и многослойность также создают жесткость конструкции, отчего радиальная эластичность таких шин падает, площадь контакта с поверхностью уменьшается, а значит, сцепление с дорогой будет хуже, здесь страдает безопасность движения, особенно при мокрой погоде. Радиальные же позволяют автомобилю быть более управляемым, потому что пятно сцепления с дорогой больше, это же делает износ протектора равномернее.

Шины с диагональным расположением волокна из-за сложности структуры будут тяжелее сами по себе, а вот несущей способностью обладают меньшей по сравнению с радиальными. Также снижается допустимая безопасная максимальная скорость автомобиля. Но нет худа без добра, диагональная шина устойчивей к боковым повреждениям, в то время как порез или прокол сбоку радиальной шины ведет к ее полному списанию. Но этот нюанс не стал судьбоносным, и диагональное переплетение уже практически не встречается в легковых автомобилях.

Радиальные и диагональные шины – секрет плетения волокон

Отличие диагональных шин от радиальных практически напрашивается из их названий. Диагональное расположение нитей в каркасе заключается в том, что от одного обода к другому они проходят по диагонали, то есть под углом к колее движения. Для того чтобы натяжение слоев каркаса между собой было равномерным, и шина не имела перекоса, нужно нити каждого нового слоя направлять вперехлест к предыдущему, на такой же угол, только в другую сторону. Отсюда напрашивается вывод, что слоев должно быть четное количество, чаще всего их 4, иногда встречается и больше.

В радиальных шинах таких сложностей нет, все нити слоев резины в каркасе направлены между ободами строго перпендикулярно направлению движения. Отсюда и независимость слоев друг от друга, потому что они все одинаковые, их нечетность никак не повлияет на баланс. Поэтому количество их варьируется довольно широко. Принципиальное отличие структур мы рассмотрели, остается разобраться, какие же плюсы и минусы несут эти особенности конструкций, и почему легковой автопарк отказался от диагональных шин.

Что такое колесо и какую роль оно играет в функционировании автомобиля знают все, но не все понимают как устроена эта деталь и какие ее составляющие непосредственно влияют на качество сцепления транспортного средства с дорогой. В этом мы с Вами сегодня попытаемся разобраться на примере радиальных и диагональных шин, поэтому если Вас заинтересовала данная тема, то, наверное, стоит посвятить несколько минут своего времени и ознакомится с предоставленной ниже информацией.

1. Что такое автомобильная шина и с чего она состоит?

Шина автомобиля — одна из самых главных и важных частей его колеса, которая являет собой упругую метало-тканево-резиновую оболочку натянутую на обод диска. Именно благодаря этой детали достигается контакт дорожного полотна и транспортного средства, что и заставляет последнее двигаться. Кроме того, автомобильная шина способна поглощать незначительные колебания, вызванные неровностями дорожного покрытия, за счет чего снижается сила колебательных толчков.

Среди основных составляющих частей этого колесного элемента выделяют каркас, брекер, протектор, борт, боковую часть (защищает шину от боковых повреждений). Каркас — несущая (силовая) часть конструкции, обеспечивающая ее прочность. Именно она принимает на себя внутреннее давление воздуха и нагрузки со стороны дорожного покрытия, после чего передает их непосредственно на колесо. В структуру каркаса входит один или несколько слоев корда (прорезиненная ткань), наложенных друг на друга. Вся структура кордовой ткани состоит практически из одних продольных нитей. Они имеют вид шнурков, скрученных из многократно перевитых отдельных ниток, в следствии чего получают высокий уровень прочности. Расположение волокон в кордовой ткани, позволяет разделить все шины на два вида: радиальные и диагональные. Про особенности каждого вида мы расскажем чуть позже.

Второй составляющей частью автомобильной шины есть брекер, который располагается между каркасом и протектором. Он обладает защитными функциями и ограждает каркас от ударов, придавая шине дополнительную жесткость, особенно в области контакта с дорогой, а также защищает камеру от сквозных механических повреждений. Изготавливают брекер из толстой резины (применяется в легких шинах), либо же из скрещенных слоев металлокорда или полимерного корда.

Протектор, как часть шины, обеспечивает оптимальный коэффициент сцепления с дорогой и предохраняет каркас от повреждений. Он имеет определенный рисунок, который у шин разного назначения может отличаться. Так, для высокого уровня проходимости (например, у внедорожников) протектор должен иметь более глубокий рисунок и соответствующие грунтозацепы по бокам, в то время как рисунок обычных дорожных шин выходит из требований отведения воды и грязи с канавок протектора, а также предусматривает снижение шума при качании.

Однако, не смотря на внешние отличия, общая задача для все протекторов одинаковая — обеспечить надежное сцепление с дорогой в неблагоприятных условиях движения (в дождь, грязь, снег и т. д.), путем удаления осадков из места контакта шины и дороги. Эффективность этого процесса зависит от скорости движения транспортного средства, так как протектор может качественно удалять влагу лишь до определенного скоростного значения, а если машина и дальше разгоняется, то с места контакта жидкость физически не сможет уходить и автомобиль потеряет сцепление с дорогой, а следом за ним и управление.

Следующая часть конструкции шины — это борт, позволяющий покрышке герметично прилегать к ободу колеса, для чего он имеет все необходимое: бортовые кольца и внутренний слой воздухонепроницаемой резины у бескамерных шин, которые получили широкое распространение благодаря своей надежности, сравнительно меньшей массе и простоте эксплуатации.

Также, отдельным элементом автомобильной шины можно назвать шипы противоскольжения. Это дополнение появилось в целях повышения уровня безопасности автомобиля при движении в гололед или по заснеженному дорожному покрытию. Но использование шин с металлическими шипами имеет некоторые особенности. В первую очередь, значительно снижается топливная экономичность и повышается уровень шума. Во-вторых, при отсутствии обледенения, когда на дорогах образовывается снежно-грязевая каша, эффективность шипованной резины существенно снижается, а если асфальт под колесами и вовсе сухой, то она оказывается в нулевой точке, проигрывая обычным шинам. Поэтому, многие автолюбители предпочитают не заморачиваться с приобретением шиповки и обходятся обычной резиной, а в зимнее время, при необходимости, дополняют ее браслетами или цепями противоскольжения.

2. Отличительные особенности эксплуатации диагональных и радиальных шин

Автомобильные шины изготавливают из резины, в состав которой входит синтетический и натуральный каучук, а также корд. Кордовая ткань — это, по сути, сплетение разного рода нитей: текстильных, полимерных и металлических (металлокорд). Текстильный и полимерный варианты применяются в шинах для легковых и легких грузовых транспортных средств, металлокорд — только для грузовых. В зависимости от ориентации нитей, выделяют два вида шин: радиальные и диагональные.

Нити корда в радиальных шинах, расположены по длине радиуса колеса, а в диагональных — под углом к нему, при чем нити соседних слоев накладываются друг на друга. Конструкция радиальных шин, делает их более жесткими, нежили диагональные, но благодаря этому они имеют больший ресурс эксплуатации, стабильность формы пятна контакта и обеспечивают лучшую топливную экономичность. Радиальные шины могут выпускаться с разными вариациями количества слоев каркаса (что в диагональных невозможно), а снижение слойности, уменьшает и общий вес шины, толщину каркаса. Соответственно, этот фактор влияет на скорость разогрева шины при качении (она снижается), тем самым увеличивая срок службы покрышки.

Кроме того, брекер и протектор, также легко расстаются с тепловой энергией (высвобождают ее), что позволяет увеличить толщину протектора и глубину рисунка для лучшей проходимости транспортного средства в условиях бездорожья. Исходя из всех плюсов использования радиальных шин, можно смело утверждать, что в плане эксплуатации на легковых машинах, скоро они полностью вытеснят диагональные, так как у последних намного больше недостатков. Ну, например: сплетение волокон каркаса диагональных шин повышает напряжение, обязывая к увеличению количества слоев резины, что в свою очередь, в ходе движения транспортного средства, препятствует отводу тепла. Если Вам предстоит долгая поездка, а ездить медленно Вы не любите, то будьте готовы, что двигаясь по раскаленному асфальту диагональные шины могут «взорваться».

Также, из-за диагональности и многослойности конструкции, значительно возрастает ее жесткость, отчего падает эластичность, а площадь контакта с поверхностью дороги уменьшается, ухудшая тем самым сцепление с ней. Радиальные шины, напротив, обеспечивают лучшую управляемость, так как пятно сцепления у них больше, при чем изнашивается резина более равномерно. Из-за сложности своей структуры, диагональное расположение волокна, делает шину более тяжелой, но несущая способность, по сравнению с радиальными, наоборот уменьшается, снижается, также, и показатель максимально допустимой безопасной скорости движения автомобиля. Однако, не смотря на все минусы, такие шины более устойчивы к боковым повреждениям, а вот если прокол или порез случится с радиальной шиной, то ее придется полностью списать, так как восстановлению она не подлежит (полностью разрезанные металлические плетения нельзя соединить, а значит такими как прежде, они стать не смогут). Правда, это маленькое преимущество не стало решающим в выборе большинства автомобилистов и диагональные шины все реже, и реже встречаются на легковых автомобилях.

3. Плетение волокон диагональных и радиальных шин

Отличия диагональных и радиальных шин кроются не только в их эксплуатационных качествах, но и в плетении волокон кордовой ткани. По сути, характер этих сплетений уже заложен в самих названиях шин: для диагональных — это диагональное расположение, а для радиальных — радиальное. Давайте разберемся что же это значит.

Диагональное размещение нитей каркаса проходит по диагонали, от одного обода к другому, тоесть под углом к колее движения. Что бы обеспечить равномерность натяжения слоев каркаса между собой и оградить шину от перекосов, нужно направлять нити каждого нового слоя, вперехлест предыдущему, под тем же углом, но уже в противоположную сторону. Исходя из этого, нетрудно догадаться, что количество таких слоев должно ровняться кратному числу, и это действительно так. Чаще всего производители ограничиваются четырьмя, но иногда слоев бывает больше.

В структуре радиальных шин, подобные сложности отсутствуют и все нити в слоях каркаса резины, направляются между ободами строго перпендикулярно направлению движения. Вот и получается, что из-за одинакового размера, все слои оказываются независимыми друг от друга, а их нечетность никак не повлияет на общий баланс шины. Учитывая этот факт, количество слоев может быть очень разнообразным.

Подписывайтесь на наши ленты в

Радиальные шины что это такое

что это значит, в чем разница и какие отличия от диагональных

Комфортная езда, безопасность и хорошая проходимость автотранспорта во многом зависят от правильного подбора автопокрышек. Они отличаются между собой в размерах, характеристиках протектора, конструкционных особенностях издели

Особенности автопокрышек

Авторезина – главная и важная деталь колеса, ее составляющими частями являются брекер, каркас, борт, протектор и боковая часть.

Основной материал, из которого изготавливают шины, – резиновая ткань, получаемая из каучука.

Современные колёса

Каркас – часть шины, конструкция которой может состоять из одного или нескольких слоев корда.

Кордовая ткань производится из текстильных, полимерных или металлических многократно перевитых продольных нитей. Они формируют прочность автопокрышки. Текстильные и полимерные нити применяются для легковых шин, металлокорд – для грузовых.

На наружном слое шины находятся брекер и протектор. Брекер оберегает каркас от ударов, придавая шине дополнительную жесткость. Протектор обеспечивает лучшее сцепление автоколеса с неровной поверхностью дороги.

Рисунок протектора – направленный, ненаправленный и асимметричный (в зависимости от того, какое назначение имеет шина). Он обеспечивает сцепление колеса с дорогой во время движения, в неблагоприятных погодных условиях удаляет воду и грязь из места контакта. Дренажная система протектора, состоящая из шашек и канавок, позволяет быстро отводить воду и грязь и самоочищаться шине.

Борт – жесткая часть колеса, которая даёт возможность автопокрышке плотно прилегать к ободу.

Внешне автошины мало чем отличаются друг от друга, за исключением рисунка протектора и размера самой шины.

Несмотря на внешнее сходство, они отличаются друг от друга по конструкции каркаса.

Обозначение конструкции изделия указывается при маркировке шин, которые отмечаются буквой «R» и «D».

Виды конструкций автопокрышек

Радиальные и диагональные шины отличаются направлением нитей корда.

Отличие радиальной авторезины от диагональной

Что значит радиальная шина, и какое у нее различие с диагональной? Разница между шинами проявляется в разном типе корда. В радиальных шинах нити корда расположены под прямым углом к радиусу колес, они между собой не пересекаются. Радиальные автошины выпускают с металлокордом, или с кордом из текстильных волокон в брекере. Конструкция таких шин позволяет снижать внутреннее напряжение корда, что положительно влияет на ходовые качества и безопасность при движении, повышается управляемость транспорта за счёт большего сцепление с дорогой, изнашивается шина более равномерно.

Дополнительная информация!

Радиальные автопокрышки выпускаются бескамерные, оснащены одним бортовым кольцом, диагональные – в основном с камерой.

Радиальные автопокрышки для легковых машин всё больше вытесняют диагональные, так как имеют больше преимуществ над ними. За все время своей эксплуатации они показали лучшие результаты, чем диагональные:

отличная износостойкость;
длительный период эксплуатации;
низкое сопротивление качению;
уменьшенный расход топлива;
оптимальная управляемость;
надежное сцепление;
легкость шины;
выносливость к нагрузкам;
теплопроводность.

У данного типа резины есть и недостатки, к которым относятся высокая стоимость и уязвимость боковой части шины к механическому воздействию. В устройстве диагональных шин чаще всего встречаются несколько слоев корда, нити которых направлены по диагонали. Количество слоёв может быть (от 2 до 8) всегда четное.

Расположение волокна в несколько слоёв делает шину гораздо тяжелее. При этом снижаются несущие способности, безопасность скорости движения автотранспорта.

Все проведенные тесты показали, что радиальные шины лучше, чем диагональные. Тот факт, что в продаже практически отсутствует диагональная легковая авторезина, доказывает её худшие качества:

отличаются более высоким сопротивлением качению;
они имеют гораздо меньший срок службы;
выдерживают меньшую нагрузку;
менее устойчивы к износу;
имеют синтетический каркас с меньшей теплопроводностью;
больший вес.

Положительные качества также присутствуют в этой конструкции. Перекрещивающиеся слои корда придают изделию равномерную прочность по всему профилю. Боковые стенки автопокрышки очень прочные, их сложно повредить, они уменьшают ударные нагрузки на транспорт.

Обратите внимание!

Диагональные автопокрышки в основном используются для многих грузовых машин, в том числе и с высокой проходимостью, и спецтранспорта.

Шины для спецтранспорта

Как сделать правильный выбор

Подобрать автопокрышки для личного транспорта несложно, нужно всего лишь знать несколько правил выбора.

Автопокрышки по сезонности делятся на летние, зимние и всесезонные.
Летние шины при высоких температурах воздуха обеспечивают сцепление с дорожным покрытием, износостойкие, но при снижении температуры до +7 °С теряют свои свойства.
Зимние рассчитаны на использование при минусовых показателях температуры, отлично держат дорогу на обледенелых и занесённых снегом трассах. При высоких температурных показателях (от +9 °С) снижаются их положительные характеристики.
Всесезонная – промежуточный вариант между другими видами. Они могут применяться в мягкий зимний период или не очень жарким летом. Сцепление с дорогой обеспечивается при температуре от +6 до +11 °С. Большие отклонения от нормы ведут к снижению качественных характеристик.

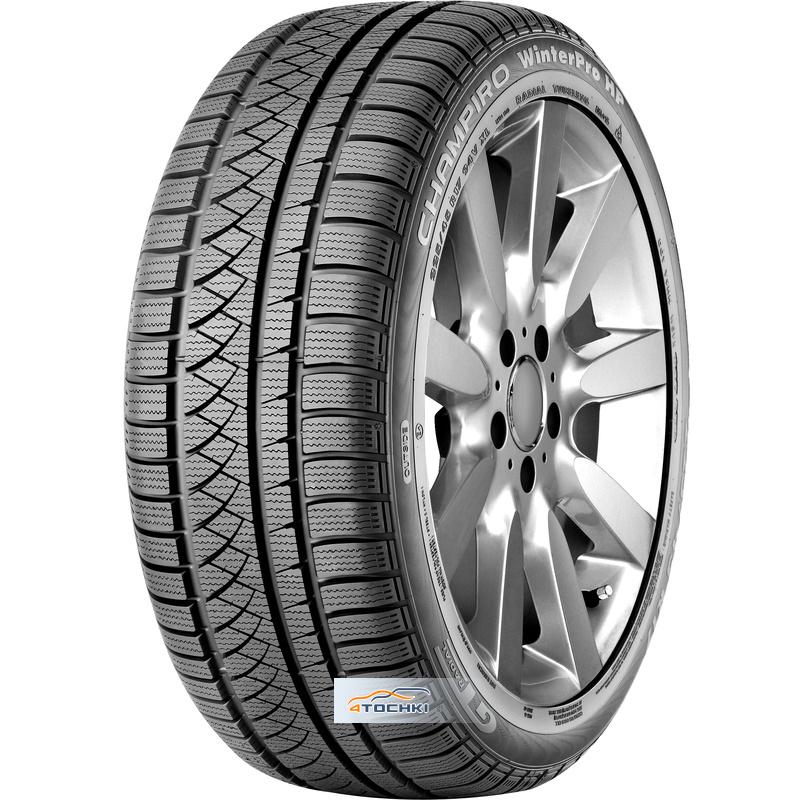

Размер летних и зимних автопокрышек в основном один и тот же. Отличаются они высоким протектором на зимних шинах.
Устанавливать их на колёса рекомендуется того размера, который был установлен производителем.
Дорогие изделия отличаются от дешевых качеством резиновой смеси, высокой прочностью, структурой корда.
На любые авто можно устанавливать шины от разных производителей, несмотря на базовую комплектацию.
В регионах с большим количеством осадков лучше отдавать предпочтение направленному рисунку протектора.
Для грунтовых дорог и в отсутствии твердого покрытия наиболее предпочтительными оказываются шины с увеличенным расстоянием между блоками и высоким протектором.
Для скоростного вождения больше подойдет рисунок с уменьшенным числом горизонтальных ламелей.
Высота протектора влияет на уровень шума, производимого во время езды: чем меньше протектор, тем меньше шума издает авто.

Правильный выбор шин на авто – залог безопасности в любых условиях, и все они требуют бережного к себе отношения.

Радиальные шины: конструкция и преимущества.

Функции автомобильной покрышки многообразны. Она призвана обеспечить сцепление с дорожным покрытием, комфорт и безопасность передвижения. Существует два типа конструкций: диагональная и радиальная шина. Что это, в чем состоят различия, какой вид предпочесть для установки? Попробуем ответить на эти вопросы.

Особенности строения шины

По сути, автомобильная шина представляет собой элемент, выполненный из резины, кордовых и металлических нитей. Ее крепят на ободе колеса.

Устройство покрышки состоит из нескольких частей.

Каркас. Его задача препятствовать деформации. Этому способствует особое расположение нитей корда. Сырьем для их изготовления служит: хлопок, капрон, вискоза, стальная проволока.
Брекер. Он находится между протекторным слоем и каркасом, и обеспечивает их связь. Другие задачи: смягчение ударного воздействия, равномерное распределение нагрузки, предотвращение отслоения протектора. Кордовые волокна в брекере всегда располагаются по диагонали.
Протектор. Он выполнен из резины, имеет значительную толщину и особый рисунок. Функции сводятся к защите каркаса, созданию сцепления.
Борта. С их помощью осуществляется посадка на диск. Для усиления жесткости борта дополняются проволочными кольцами из стали, которые окружены резиной.
Боковины. Они защищают каркас от влаги и повреждений с двух сторон, а также служат для нанесения маркировки.
Плечевая часть соединяет боковины с беговой дорожкой, а также участвует в сцепление с дорогой при поворотах и преодолении препятствий.

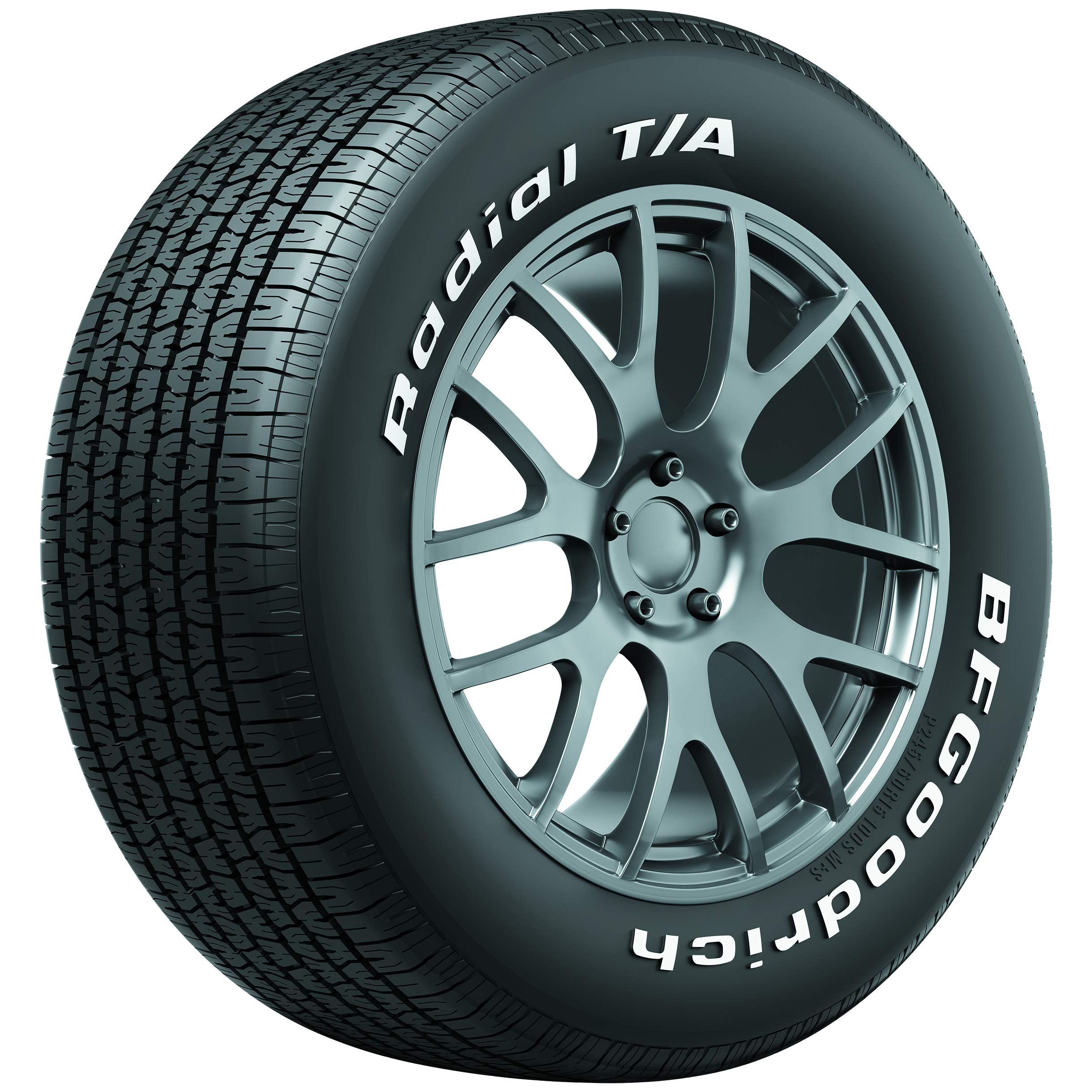

Конструкция радиальной шины

Подробнее выясним, что значит радиальная шина. Особенность ее устройства заключается в расположении корда. Нити обычно укладываются в один слой и не пересекаются между собой. Они направлены перпендикулярно относительно движения, что улучшает проходимость транспортного средства.

Основные функции каркаса в этом случае исполняет брекер. Он содержит тонкий стальной торос с латунным покрытием (диаметром от 0,15 до 0,25 мм). Металлический корд в отличие от текстильного более прочен, не склонен к удлинению, лучше отводит тепло.

В маркировке радиальных шин присутствует символ «R» или слова «Radial» и «Belted».Другие данные сообщают о производителе, размере, типе модели, показателях грузоподъемности и скорости.

Существует 2 варианта исполнения:

смешанного типа: с кордом из синтетических волокон в каркасе и металлическая проволока в брекере;
синтетика для каркаса, а при изготовлении брекера используются текстильные нити.

Первый вид характеризуется повышенными прочностными показателями.
