Лебедка своими руками: как сделать самодельную лебедку
Рано или поздно, любой, кто часто передвигается по бездорожью понимает всю необходимость такого простого приспособления как автомобильная лебедка.

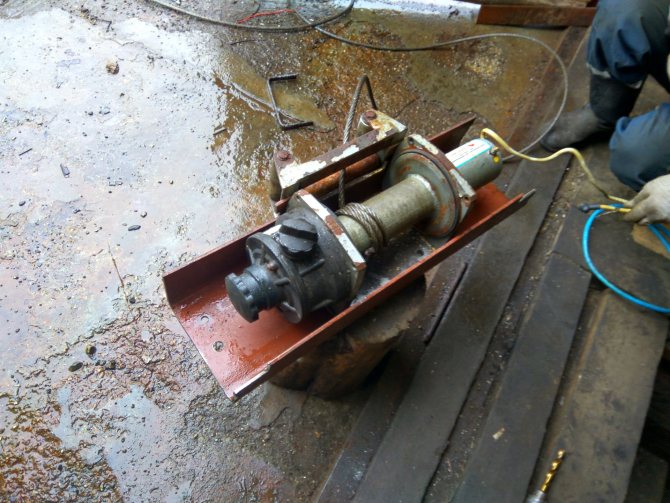

Самодельная лебедка с усилием 4.5 тонны
Сейчас на рынке представлен большой выбор устройств цена на которые варьируется в зависимости от тягового усилия, сложности конструкции и наглости производителя. Еще одним выходом из положения является лебедка своими руками.
Конечно, на такой шаг решится не каждый, ведь гораздо проще установить на машину покупное устройство, однако для самодельщика это не выход, и он обязательно озадачится самостоятельным изготовлением ”спасателя” для своей машины.
Какой может быть самодельная лебедка?

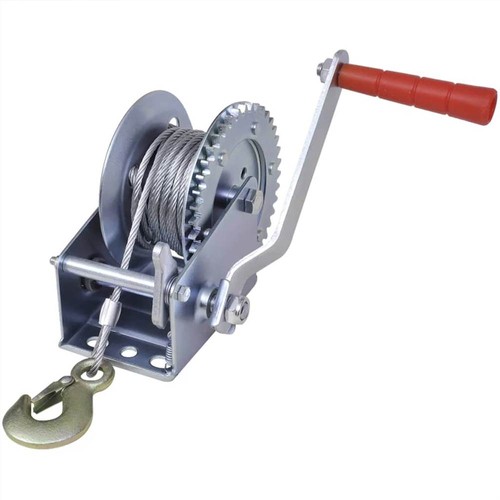

Самодельные устройства такого рода могут быть с ручным, электрическим и гидравлическим приводом. Общий принцип устройства таков: трос наматывается на барабан, который вращается через редуктор двигателем или руками. Рассмотрим каждый вид подробнее:
Компоненты самодельной лебедки
Барабан с тросом – основной узел любой лебедки, самодельной или промышленного изготовления, начнем с него.
Если найдется готовый барабан и не потребует никаких переделок, то это будет просто замечательно, если же такового не окажется под рукой – значит, придется сделать его. Для этого нужно взять отрезок толстостенной трубы и приварить к нему щечки толщиной 4 – 5 мм. В зависимости от конструкции лебедки, к одной из щечек барабана может быть приварена ведомая шестерня, а труба снабжена посадочными местами под подшипники.
Пример самодельного барабана
Как вариант для изготовления барабана можно использовать пару ступиц от Жигулей. Нужно будет только проточить место сварки (тонкий конец) и сварить половинки барабана на оправке подходящего диаметра для обеспечения соосности деталей.
Редуктор предпочтительнее использовать червячный с большим передаточным числом. Преимущество червячного редуктора в том, что при его использовании автомобильная лебедка своими руками может обойтись без тормоза барабана (в силу свойств червячной пары). В качестве примера можно рассмотреть редуктор от троллейбусных дверей, он обладает достаточным передаточным числом и удобен в креплении на площадке.
Для безопасного пользования лебедкой целесообразно сделать выносной пульт управления, чтобы не находиться рядом с натянутым тросом.
При использовании его на лебедке нужно вскрыть корпус и заблокировать конический фрикцион, который предназначается для предохранения от защемления пассажиров дверьми. Сделать это можно любым удобным способом, самый простой из которых – прихватить конус к шестерне сваркой в нескольких местах.
Если предполагается что лебедка электрическая своими руками делается с использованием стартера, то лучше использовать такой, который комплектуется планетарным редуктором, (некоторые жигулевские моторы снабжены таким узлом).
Как сделать лебедку из стартера
Делаем из листа металла площадку, на которой будут крепиться все узлы. Затем привариваем к ней посадочные места для вала барабана и устанавливаем его. После этого присоединяем редуктор (первичным валом вверх) и по месту привариваем пластину его крепления.
Сверху к редуктору крепим самодельный переходник для крепления стартера, а на первичный вал насаживаем шестерню с подходящим модулем зуба (можно использовать венец маховика).
Закрепляем стартер и устраиваем проводку, устанавливаем на машину – пользуемся.
Лебедка для автомобиля своими руками
3 августа 2020
Car.ru
Российские дороги оставляют желать лучшего. Несмотря на то, что каждый год из бюджета правительства выделяются огромные суммы, ситуация улучшается очень медленно. Многие автовладельцы сталкивались с тем, когда нужно любой ценой проехать по дороге, которая представляет из себя грязевое болото.
Фото: Car.ruCar.ru
Сегодня в комплектации многих внедорожников предлагается специальное средство — лебедка. Она может помочь машине выбраться из грязевой ямы или болота. Учитывая то, что в небольших городках страны такие дороги можно встретить очень часто, каждый водитель должен задуматься о приобретении такого оборудования. Оно поможет запросто справляться с проселочными и даже лесными дорогами. Однако, сегодня можно сэкономить средства и сделать лебедку собственноручно. При этом потратить на это нужно копейки.
Устройство не будет занимать много места в багажнике, а в трудной ситуации поможет справиться с любой дорогой. Рассмотрим, как самостоятельно сделать лебедку.
Видео дня
Колесный диск. Данный способ подойдет для автомобилей, на которых установлены штампованные диски. Лебедка поможет без труда выехать из грязи или снега. Принцип работы приспособления очень напоминает катушку, которая накручивает на свою поверхность веревку. Другой конец каната нужно закрепить на любой прочной поверхности — дерево или столб. Очень важно, чтобы опора была устойчива к нагрузке. Изготовить лебедку из диска очень просто. Для этого необходимо следовать по пунктам:
Вытащить шпулю из диска, при этом стоит учитывать, что ее размер должен быть меньше, чем у диска на автомобиле;
Сделать несколько зацепов в форме «Г»;
Для того, чтобы разметка была более точной, можно взять запасное колесо, прислонить к нему шпулю.
На будущей лебедке необходимо отметить точки, где есть отверстия диска у запасного колеса.
На данные отметки при помощи сварки закрепить зацепы. Они применяются для более прочного сцепления шпули и колесного диска авто. При этом на одно отверстие должен приходиться один зацеп.
На конечном этапе можно покрыть приспособление краской — это дело каждого автовладельца.
Готовую лебедку очень просто применять на деле. Например, если автомобиль встал на бездорожье, нужно следовать пунктам:
прикрепить самодельную лебедку на ведущее колесо;
в отверстие шпули протянуть веревку и затянуть на узел;
другой конец веревки зафиксировать на прочном элементе — столб, дерево;
завести машину и начать движение на первой скорости — машина потянет саму себя.
Во время данного процесса запрещается вращать колеса — есть риск порвать канат. Вышеупомянутый способ подойдет для переднеприводных автомобилей, машинам с задним приводом рекомендуется выбираться назад.
Тормозная трещотка. Еще один способ изготовить лебедку самостоятельно. Для этого можно использовать тормозную трещотку, которая есть в автомобилях КАМАЗ.
Преимуществом данного метода является то, что деталь сейчас можно найти в продаже в интернете. Оборудование изготавливается за пару шагов:
Собрать вал и закрепить на нем барабан с тросом;
Изготовить из металла серьгу, присоединить к ней петлю или приобрести дополнительно карабин. После этого закрепить на проушине трещотки тормозов;
Из арматуры сделать рычаг, при помощи которого можно будет вращать вал.
Итог. Сделать лебедку своими руками может каждый автовладелец, который хочет сэкономить деньги. Данные устройства ничем не уступают оригинальному оборудованию. С их помощью можно вытащить автомобиль из грязи или снежных сугробов.
Автоэксперт,Тест-драйвы,
Посмотрите эту моторизованную лебедку, сделанную своими руками из двигателя стеклоочистителя
Если видеопроигрыватель не работает, вы можете нажать на альтернативную ссылку на видео.
Вам нужна моторизованная лебедка в гараже или мастерской, но вы не хотите ее покупать? Тогда почему бы не подумать о том, чтобы сделать его по своему собственному дизайну?
Читайте дальше, чтобы узнать, как это сделать.
Как и в любом проекте такого рода, вам понадобятся некоторые инструменты и другие мелочи. Вот часть снаряжения, которое вам понадобится:
- Старый или новый 12-24 В Двигатель стеклоочистителя автомобиля
- Стальной лист
- Штангенциркуль
- Штангенциркуль-компас
- 30 мм (1 3/16 дюйма) кольцевая пила
- Насадка для песка для угловой шлифовальной машины
- Угловая шлифовальная машина
- Электросварочный аппарат
- Старая или новая велосипедная втулка
- 1 шт. Звездочка 24T
- 1 шт. велосипедный жокейский ролик
- 3 мм (1/8 дюйма) трос
- 1 шт. очень вокальная курица (по желанию)
Самое первое, что нужно сделать, это взять мотор стеклоочистителя автомобиля. Снимите насадку щетки стеклоочистителя, так как эта деталь вам не понадобится.
Теперь возьмите штангенциркуль и измерьте ширину оси двигателя — в данном случае это 10 мм (25/64 дюйма) . Вам нужно будет узнать это позже.
Теперь возьмите плоскую стальную пластину. Сократите до размера, как показано на видео, и отметьте цифру 9.0003 12 мм (15/32 дюйма) окружность с радиусом от центра детали с помощью штангенциркуля.
Источник: Sek Austria/YouTubeЭто сформирует главную передачу, которая позже будет запускать велосипедную цепь от лопасти двигателя. Отметьте шесть равноудаленных точек по окружности круга.
Отмечают положение зубьев шестерни, которые вы создадите позже, как показано на видео.
Источник: Sek Austria/YouTubeТеперь просверлите 8 мм (5/16 дюйма) отверстия в отмеченных точках.
Источник: Sek Austria/YouTube Завершив этот этап, высверлите деталь с помощью кольцевой пилы 30 мм (1 3/16 дюйма) . Это должно прорезать примерно половину просверленных отверстий, чтобы шестерня выглядела как на изображении ниже.
Прикрепляется к болту и вставляется в моторизованную дрель или угловую шлифовальную машину, готовую к шлифованию любых зазубрин на шестерне. Вы можете сделать это вручную или с помощью инструмента, такого как насадка для песка для дрели.
После завершения проверьте работу с велосипедной цепью, чтобы убедиться, что она правильно входит в цепь.
Источник: Sek Austria/YouTubeПрикрепите шестерню к валу двигателя стеклоочистителя и закрепите ее гайкой. Теперь возьмите еще несколько стальных пластин. Отметьте центр обеих пластин и сделайте на обеих пластинах круг диаметром 90 мм (3 и 35/64 дюйма) .
Снова возьмите угловую шлифовальную машину и вырежьте круги. Вы можете закрепить пластину в тисках для этой части.
Источник: Sek Austria/YouTube Просверлите отверстие диаметром 10 мм (25/64 дюйма) в центре каждой круглой пластины после вырезания. Теперь похвастайтесь длиной Стальная трубка 50 мм (1 31/32 дюйма).
Отрежьте нужную длину — это будет ось самой лебедки. Затем сварите стальную трубу и предварительно подготовленные стальные пластины вместе, чтобы собрать лебедку.
Посмотрите видео, если вам нужна помощь с этой частью.
Источник: Sek Austria/YouTubeТеперь возьмите несколько ступиц от старого велосипеда или купите новые. Установите на лебедку, которую вы ранее построили, и добавьте шарикоподшипник внутрь ступицы, как показано на видео.
Сделайте это с обеих сторон лебедки.
Источник: Sek Austria/YouTubeПрикрепите детали ступицы к лебедке и приварите к концевым пластинам лебедки, как показано на видео. Затем возьмите звездочку 24T и прикрепите ее к одной из велосипедных ступиц, как это также показано на видео.
Теперь возьмите еще один кусок стальной пластины и отметьте на пластине любые точки крепления двигателя стеклоочистителя. Просверлите и прорежьте отверстия в металлической пластине по мере необходимости — это будет служить креплением для двигателя стеклоочистителя.
Установите двигатель стеклоочистителя на пластину. Теперь смоделируйте остальную часть сборки лебедки, просверлите и вырежьте необходимые отверстия, а также закрепите на пластине.
Вам также нужно будет добавить велосипедный ролик, как показано на видео. После завершения соберите все части по мере необходимости.
Источник: Sek Austria/YouTubeПри желании теперь можно разобрать узел главной лебедки и отрезать лишний металл с монтажной пластины, который не требуется.
Вы также можете покрасить различные детали, такие как лебедка, монтажная пластина и т. д. При разобранном блоке вам также потребуется просверлить около 9 отверстий.0003 3 мм (1/8 дюйма) отверстия в одной торцевой пластине лебедки.
Они будут использоваться для закрепления троса лебедки позже.
Источник: Sek Austria/YouTube Чтобы повесить или смонтировать весь узел лебедки на потолке или с помощью кронштейнов, вы также можете сделать какой-либо монтажный узел, как показано на видео.
Подробности об этом шаге не сообщаются, поэтому вы можете проявить творческий подход в своем собственном дизайне.
Теперь возьмите трос 3 мм (1/8 дюйма) и прикрепите его к лебедке, как показано на видео.
Источник: Sek Austria/YouTubeЗатем соберите всю лебедку. Посмотрите видео, если вам нужны советы здесь. Добавьте необходимую длину велосипедной цепи, и лебедка практически готова к работе.
Соедините двигатель, соберите шкив и крюк на конце металлического троса, подвесьте лебедку к потолку и начинайте поднимать вещи сколько душе угодно. По словам создателя, эта установка должна быть хороша как минимум для 100 кг (220 фунтов)
Молодец!
Шаг за шагом – AtvHelper
Лебедки представляют собой моторизованные шкивные системы, которые можно устанавливать спереди или сзади автомобиля. Система зубчатых колес вращает большой барабан с проволокой или веревкой, используя натяжение для перемещения крупных объектов, таких как квадроциклы или поврежденные автомобили.
Часто они устанавливаются в кузове грузовика, но как установить лебедку на кузов грузовика?
Чтобы установить лебедку на заднюю часть грузовика, просверлите монтажную пластину перпендикулярно центральной линии автомобиля. Используя конфигурацию болтов, наиболее подходящую для модели автомобиля, просверлите лебедку в монтажной пластине. Наконец, запитайте лебедку, подключив ее проводку к автомобильному аккумулятору.
Конечно, процесс гораздо более подробен, чем три простых шага, и конфигурации часто варьируются от одного грузовика к другому в зависимости от грузоподъемности. Читайте дальше, чтобы узнать больше о том, где и как установить лебедку, а также о важных факторах, которые необходимо учитывать на протяжении всего процесса.
Можно ли установить лебедку на кузов грузовика?
Во-первых, важно знать различные преимущества передних и задних лебедок. Передние лебедки полезны при буксировке или извлечении тяжелого оборудования из ненадежных мест, например, при вытаскивании другого транспортного средства из-под удара или перемещении крупных объектов, которые препятствуют проезжей части.
Передняя лебедка, обычно устанавливаемая непосредственно под буровой установкой, обеспечивает легкий доступ и простоту обслуживания. Переднее крепление позволяет водителю видеть, что происходит на протяжении всего процесса, и легко вмешиваться, если кабель запутался.
Установленная сзади лебедка позволяет использовать реверсивный рычаг, что полезно при втягивании оборудования в кузов грузовика или на него.
Она также может помочь водителям избежать потенциально опасных положений, поскольку передняя лебедка может затруднить подъем тяжелого или поврежденного автомобиля без падения всего грузовика.
Задние лебедки также лучше подходят для самостоятельного подъема; во время бездорожья или прогулок легче вытащить себя из сложных мест, используя тягу, обеспечиваемую задним креплением.
В любом случае — спереди или сзади — важно установить бампер лебедки.
Поскольку с точки зрения устойчивости ваш грузовик является якорем для значительного веса и напряжения, бампер лебедки может быть разницей между эффективной тягой и разрушенной рамой оси.
Бампер лебедки обычно изготавливается из сверхпрочной стали, что делает его невероятно прочным и безопасным в использовании. Бампер для лебедки, предназначенный для замены оригинальных бамперов, плотно прилегает к передней или задней части грузовика.
Это помогает сохранить неприметный внешний вид и защищает лебедку от случайного удара или повреждения другими автомобилями или оборудованием.
Правильно установленная лебедка на кузове грузовика может спасти жизнь. В противном случае некачественная внутренняя установка может представлять значительный риск и быть опасной для всех участников.
Я нашел лучшие предложения по лебедкам здесь от 4WheelParts, а также несколько хороших предложений по лебедкам здесь от Amazon
При установке задней лебедки следует помнить о некоторых важных факторах безопасности:
- Используйте синтетический трос, чтобы уменьшить общий вес системы лебедки, когда она не используется.
- Он также легче наматывается и поэтому с меньшей вероятностью будет поврежден, чем другие стропы лебедки, которые перекручиваются при неправильной намотке.
- Регулярно сматывайте веревку или трос.
- Новая веревка не готова к использованию прямо из коробки; его необходимо повторно намотать под тестовой нагрузкой перед фактическим использованием, вытягивая объекты на трассе.
- Между использованием регулярно перематывайте рулон, чтобы предотвратить повреждение внутренних слоев или их прилипание к барабану.
- Всегда надевайте перчатки.
- Изношенные тросы лебедки могут порезать ваши руки с остротой бритвы, а работающая лебедка может втянуть ваши пальцы в барабан, покалечив или оторвав их.
- Прочные кожаные перчатки обычно продаются вместе с другим оборудованием для лебедки.
- Ношение пары может предотвратить травмы и усилить сцепление с кабелем, что очень важно.
- Не оборачивайте кабели вокруг дерева; чаще всего такой уровень напряжения убьет дерево, а иногда даже может притянуть сломанный ствол к вашему автомобилю или к вам.
- Катушка также может настолько сильно прижиматься к коре, что ее практически невозможно снять.
- Чтобы правильно использовать дерево в качестве якоря, используйте широкий ремень вокруг основания самого большого доступного дерева, убедившись, что угол и сужение дерева не позволяют ремню скользить.
- При использовании камня в качестве якоря лебедки используйте буксирный ремень, а не трос лебедки.
- Острые углы скалы могут повредить синтетический трос и даже стальной трос. Последнее, что вам нужно, это оборванный кабель и валун, летящий к вашему автомобилю.
- Помните, что для извлечения застрявших автомобилей требуется огромное усилие, поэтому чем больше камень, тем лучше.
- Чтобы избежать опасности получения травмы из-за обрыва троса, попробуйте утяжелить стальную лебедку тяжелыми одеялами, сумками для инструментов, тяжелыми пальто или полиуретановыми грузами для лебедки.
- Вес промежуточного объекта будет тянуть оборванный кабель на себя, не давая ему вылететь наружу.
- Не торопитесь. Спешка в процессе настройки почти всегда гарантирует катастрофу.
- Найдите время, чтобы наблюдать за всеми физическими и механическими факторами в игре, правильно устанавливая все — кольца, тросы, скобы, груз — для обеспечения безопасности и успеха.
Как прикрепить лебедку к платформе грузовика?
Наличие лебедки в передней части вашего грузовика может быть невероятно полезным, но установка лебедки непосредственно в кузове вашего грузовика позволяет вам загружать тяжелые предметы проще, чем когда-либо прежде. Это максимизирует общий потенциал вашего грузовика при одновременном снижении общей рабочей нагрузки.
Платить кому-то другому за установку лебедки на ваш грузовик может дорого обойтись, поэтому полезно знать, как установить ее самостоятельно. Во-первых, обеспечьте собственную безопасность и безопасность окружающих, поддерживая чистоту вокруг своего грузовика.
Устраните любые объекты, которые могут быть на пути или могут быть повреждены; оба могут быть опасны.
Наденьте перчатки, чтобы защитить руки и пальцы от тяжелого оборудования, и наденьте подходящую одежду, чтобы ткань не зацепилась за движущиеся части лебедки. Перчатки и защитная одежда помогут предотвратить возможные травмы.
- Перед установкой лебедки в кузов грузовика вам понадобится монтажная пластина.
- Грузовые автомобили редко поставляются с монтажной пластиной, поэтому вам, вероятно, придется приобрести пластину, предназначенную для вашей модели автомобиля.
- Обязательно приобретите монтажную пластину, которая выдерживает тягу лебедки; местные продавцы автомобилей могут помочь вам определить подходящий рейтинг монтажной пластины для вашего автомобиля.
Чтобы установить монтажную пластину, поместите ее в желаемое место в кузове грузовика, выровняв ее перпендикулярно центральной линии автомобиля. Отметьте место, просверлив отверстия, соответствующие основанию лебедки.
Установите монтажную пластину на место и надежно закрепите ее болтами в отмеченных отверстиях основания. (источник) При сверлении отверстий и закреплении болтов важно следить за тем, чтобы электрические провода не находились на пути или поблизости, так как электрические помехи или повреждение проводки могут быть особенно опасны.
Чтобы закрепить лебедку на монтажной пластине, тщательно выровняйте ее с помощью жирного шрифта. Используйте стальную монтажную раму, подходящую для четырех конфигураций монтажа:
- Ножка вниз
- Нога вперед
- Нога вниз ИЛИ Вперед
- Нога вперед И Нога вниз.
В конфигурации «нога вниз» все четыре отверстия находятся в нижней части лебедки и обращены вниз. В конфигурации Foot Forward все четыре отверстия находятся сбоку и обращены вперед.
В конфигурации «нога вниз» или «вперед» лебедку можно установить и закрепить одним из первых двух способов. (источник) В конфигурации «нога вперед» и «нога вниз» лебедка должна быть закреплена в обоих направлениях; он разработан с четырьмя болтами, обращенными вперед, и двумя, направленными вниз.
Альтернативный вариант установки на кузове грузовика с использованием стального уголка поднимает лебедку и закрепляет ее на внутренней раме кузова грузовика. В следующем видео подробно описан этот процесс:
Далее вы подключите лебедку к электричеству. Корпус редуктора и зубчатая передача на лебедке преобразуют мощность двигателя, позволяя ему создавать тяговое движение. Большинство современных моделей лебедок на рынке электрические, хотя есть и исключения. При установке лебедки на передней части автомобиля вы можете питать ее напрямую от автомобильного аккумулятора, выполнив следующие действия:
- «Подсоедините положительный провод (+), обычно красного цвета, к положительному контакту (+) лебедки.
- Подсоедините отрицательный провод (-), обычно черного или коричневого цвета, к заземляющему штырю лебедки.
- Переместите оба провода спереди в секцию двигателя.
- Держите провода подальше от значительных источников тепла или в местах, где проводка может натираться или защемляться.
- Подсоедините положительный провод (+) лебедки к положительному выводу (+) на аккумуляторе, и большинство лебедок имеют встроенный предохранитель.
- Подсоедините отрицательный провод (-) от лебедки к отрицательному заземлению (-) на аккумуляторе».
В большинстве автомобилей имеется электрический провод, идущий от аккумулятора под капотом к основанию заднего бампера. (источник) Вы будете использовать это отключение при электрическом подключении лебедки к аккумулятору грузовика с кузова грузовика. Обратитесь к руководству по эксплуатации вашего автомобиля для получения подробной информации о расположении места отключения питания на вашем грузовике.
Установка лебедки сзади
Прежде чем приступить к установке лебедки сзади на грузовик, снимите оригинальный бампер и номерной знак.
Далее вам понадобится лебедка, рассчитанная на маневрирование с тем весом, который вы предполагаете регулярно использовать.
Я нашел лучшие предложения по лебедкам здесь от 4WheelParts, а также несколько хороших предложений по лебедкам здесь от Amazon
Далее вам понадобится стальной бампер для лебедки, подходящий к модели вашего автомобиля. 4WheelParts предлагает большой выбор прочных бамперов для лебедок, которые являются надежной заменой прочному бамперу.
Также будет полезно иметь контейнер с аэрозольным покрытием кузова грузовика, например, Spray Bed Liners на Amazon, чтобы помочь бамперу гармонировать и оставаться долговечным.
Имея под рукой все необходимые материалы, начните с вырезания двух 1/4-дюймовых стальных удлинительных кронштейнов. Лебедка будет висеть между лонжеронами рамы и поперечиной крепления запасного колеса. Используйте монтажную пластину для установки лебедки в центре бампера, чтобы трос управления был легко доступен.
Блок управления лебедки Mile Marker (и большинства других моделей) подключен дистанционно, поэтому вам нужно будет подключить его к заднему разъему аккумулятора, рядом с номерным знаком.
В качестве альтернативы можно проложить кабель аккумулятора внутри лонжерона рамы со стороны водителя автомобиля, чтобы подать питание непосредственно от аккумулятора под капотом к блоку управления лебедки.
Наконец, установите клюз лебедки (металлическое устройство, используемое для управления вытягиванием и вытягиванием троса лебедки).
Вам может понадобиться сделать отверстие в бампере, чтобы прикрутить клюз над местом, где обычно находится номерной знак. Замените номерной знак — проще всего будет установить откидной держатель номерного знака, прикрепленный к направляющей, — и установка завершена.
Как всегда, этапы любого процесса модернизации автомобиля во многом зависят от марки и модели автомобиля, используемых материалов и инструментов, а также марки выбранного продукта.
