Как настроить сабвуфер в машине на усилителе: Как настроить сабвуфер в машине: Инструкция, советы, видео

Этап 2

На этом этапе фильтр переводится на положение HPF для регулировки высоких частот. Выставляется срез в пределах от 70 до 90 Гц. При использовании пассивного деления регулировка фильтров на этом заканчиваются. Если задействовано локальное усиление, необходимо будет настроить динамики с высокими частотами. Для этого фильтр канала для каждого высокочастотника выставляется в положение HPF, при этом частота среза сабвуфера должна быть примерно 2,5 кГц.

Этап 3

Важным этапом является регулировка уровня чувствительности. Обозначается она словами GAIN или LEVEL. Используется эта функция для согласования уровня чувствительности усилителя и ГУ.

В первую очередь на ГУ устанавливается максимальная громкость. На усилителе настройки должны быть выставлены в ноль. Далее регулятор чувствительности следует поворачивать в сторону увеличения. При появлении искаженных звуков нужно вернуть регулятор немного назад.

Этап 4

Этот этап предусматривает настраивание качества звука. Если при включении акустической системы в сабвуфере возникаю щелкающие звуки, значит, в ней присутствуют какие-то помехи для сигнала. В этом случае нужно проверить, где уложены провода, при необходимости провести их в другом месте.

Если сабвуфер правильно настроен, то басы не должны появляться в задней части салона. Если это не так, нужно подключить устройство в противоположной фазе усилителю. Для этого следует регулятор фазы на устройстве повернуть на 180 градусов. Если отсутствует регулятор, то нужно плюсовой провод подключить на место минусового, а минусовой на место плюсового.

При наличии на головном устройстве процессора, нужно выполнить следующие действия:

1. В случае, когда во фронтальных динамиках была сыграна нота, а спустя доли секунды она прозвучала на «саб», возникают временные задержки. Чтобы этого избежать, нужно откорректировать задержки по каждому каналу усилителя. Таким образом, фронтальная акустика и сабвуфер будут играть одновременно.
2. Для того, чтобы водитель хорошо слышал музыку как с левого, так и с правого динамика, нужно установить на левом канале временную задержку.

Далее нужно выключить сабвуфер и запустить музыку. При отключенном сабе необходимо отрегулировать громкость, частоты, эквалайзер, чтобы динамики спереди и сзади при максимальной громкости звучали без искажений. Важно, чтобы трек воспроизводился правильно. Если появились искажения, следует сделать громкость меньше и запомнить место, где было самое низкое звучание в произведении.

Последняя тестовая проверка касается басов. Нужно включить музыку и прослушать басы. Если звучание не нравится, басы регулируются басбутом. При наличии задержки регулятор PHASE поворачивают до получения нужной частоты звучания.

При правильной настройке низкочастотного сабвуфера будет создаваться впечатление, что звуки исходят из середины салона. В этом случае вопрос по настройки акустической системы можно считать закрытым.

Рекомендации экспертов

Прежде чем приступить к настройкам, рекомендуется прослушать несколько знакомых композиций, запустить тестовый диск. Только убедившись, что музыка звучит неправильно, можно вооружаться отверткой и начинать активные действия по регулировке.

Настраивая звучание, не стоит торопиться. Экспериментируйте с настройками, чтобы добиться звучания музыки, которое будет доставлять вам удовольствие. Правильно настроенный усилитель сабвуфера даст возможность наслаждаться мощным звуком.

 Загрузка …

Видео «Настройка сабвуферного усилителя»

В этом видео рассказывается, как настроить сабвуфер в машине (автор ролика — Школа Автозвука Сергея Туманова).

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

Как правильно настроить сабвуфер в машине

Для того, кто во время поездок за рулем любит послушать качественную музыку, а не просто «бубнение» радио на автомобильной магнитоле, важно иметь хорошую акустическую систему в салоне транспортного средства. Важной частью этой системы является сабвуфер. Именно эта часть дает возможность почувствовать глубину звучания музыки. Это касается не только молодых людей, которые обожают реп или рок, так как низкие частоты присутствуют во всех типах музыки. Почувствовать полный диапазон даже классической музыки возможно только при наличии данного устройства, ведь колонки, помещённые в двери авто, не позволяют услышать низкие басы. Но установка сабвуфера должна проходить по определённым правилам, чтобы звучание было максимально приятным и доставляло удовольствие на протяжении всей поездки. В данной статье мы рассмотрим, как настроить сабвуфер в машине. Сегодня существует довольно большое количество различных программ, которые могут самостоятельно настроить звучание низов, но получаемый результат после такой настройки «саба» редко устраивает меломанов, и они предпочитают всё делать вручную.

Наиболее распространённые модели низкочастотного динамика

Автомобильный «саб» включает в себя динамик для низких частот с резиновым подвесом и диффузор (полипропиленовый). Головку динамика помещают в корпус, чаще всего деревянный. Всю эту конструкцию располагают обычно в багажнике, так как конструкция очень громоздкая.

Сегодня основная масса современных автомобилей оснащены штатными аудиосистемами, в комплектацию которых входит и сабвуфер.

Для того чтобы почувствовать весь объём и глубину звучания музыкальных треков, «саб» необходимо правильно акустически оформить. Для этой цели динамик помещают в специальный короб. Сегодня существует несколько вариантов оформления. Наиболее распространёнными являются:

1. Закрытый ящик.
2. Фазоинверторный – это второй по распространённости вариант, который довольно легко монтируется и выглядит как ящик с портом (щелью или трубой). Такое строение значительно повышает КПД. Громкость и качество звучания очень хорошие, но такое устройство требует несколько больше места.
3. Четвертьволновик (лабиринт). Это тоже довольно большое по размерам устройство, но качество звучания будет значительно лучше, чем в предыдущих вариантах.

Зачем нужно настраивать сабвуфер в салоне автомобиля

В комплектацию качественных аудиосистем входят сабвуферы, которые могут самостоятельно подстраиваться под магнитолу в автомобиле. Но существуют так называемые «пассивные» сабы, которые требуют индивидуальной настройки.

Необходимость правильной настройки можно почувствовать, оказавшись в салоне с некорректно работающим низкочастотным динамиком — в машине будет явно ощущаться слишком большой диапазон музыкальных частот, который приводит к резонированию обшивки и дребезжанию всех пластиковых деталей салона. Поездка при громко включенной музыке будет не доставлять удовольствие, а только обеспечит дискомфорт. Чтобы избежать такой ситуации, сабвуфер необходимо настроить индивидуально.

Процесс настройки

Вся настройка сабвуфера в автомобиле будет состоять из нескольких этапов.

1-й этап – настройка фильтра для нижних частот

Самое первое, что необходимо сделать, приступая к настройке «саба» в автомобиле, — это сбросить всё в головном устройстве на нулевые настройки, а именно ослабить высокие и средние частоты, оставив только низкие. Для этих целей предназначен частотный фильтр – ФНЧ (фильтр нижних частот) или LPF/LF (Low Pass Filter). Его функции заключаются в ослаблении всего, что выше установленной частоты и пропускает без изменений низы. Фильтр может стоять на усилителе и на головном устройстве. Иногда он устанавливается одновременно на обоих.

Для достижения нужной цели находим переключатель и переводим его в позицию LPF.

2-й этап – произведение настройки частоты и громкости сабвуфера

Находим на усилителе переключатель фильтра настройки частоты – обычную «крутилку», которую часто обозначают как Frequency. Нам нужно временно поставить её на частоту 80 Гц. При такой настройке будут пропускаться звуки, находящиеся в диапазоне ниже установленного уровня, а все остальные будут значительно ослаблены.

Теперь необходимо найти регулятор чувствительности Level или Gain. Производим установку громкости «низов» относительно остальных динамиков. Здесь важно не переборщить с громкостью сабвуфера, иначе он будет заглушать все остальные звуки, и мы не получим желаемого результата. Это относится и к любителям тяжёлой музыки.

Плоская отвертка вставляется в крутилку и убирается до минимума. После того как музыкальный сигнал начинает поступать на автомобильный сабвуфер, нужно постепенно увеличивать громкость. Это делаем до тех пор, пока не появятся начальные звуковые искажения. В этот момент регулятором громкости начинаем уменьшать звук до полной его чистоты. То же самое проделываем и с регулятором Gain.

3–й этап – подключение полярности

Среди автомобилистов часто можно встретить мнение, что от правильности подключения полярности будет зависеть длительность работы динамиков, но это совершенно не так. На усилителе, конечно же, стоят указатели плюс и минус, но это не значит, что подключать необходимо только в таком порядке. От этого фактора зависит, то в какую сторону звук пойдёт первоначально и куда потом – это очень важно именно для получения правильного сочетания всех звуковых частот.

Для правильности проведения такой настройки нужно выбрать музыку, в которой без особых проблем можно услышать инструменты, издающие низкие частоты. Главная задача здесь заключается в том, чтобы подобрать такой уровень звучания «саба», при котором происходит максимальное сочетание звучания с другой акустикой. Низы должны быть собранными и четкими. Важным моментом при регулировке является то, что звучание сзади и на передних сиденьях будет несколько разное. Так как водитель обычно подбирает звучание под себя, нужно установить полярность, уйти на переднее сиденье послушать, поменять полярность, снова послушать и выбрать наиболее устраивающий вариант. Слушая музыку, обязательно нужно закрыть двери и окна. Идеальным вариантом будет если в результате всех манипуляций на водительском сиденье не будет слышно, что низкие звуки идут сзади, а будет полное ощущение, что бас слышен из передних динамиков. В том случае, если такого звучания добиться не удастся, то стоит ещё раз проверить громкость на сабвуфере (если это не помогло, значит не очень качественно изготовлен корпус сабвуфера).

4–й этап – регулировка сабсоника

Довольно большое количество усилителей для басов имеют ещё и «подтональный фильтр» — сабсоник. Он предназначен для ослабления всех низких звуков, которые расположены до выставленного уровня частоты звучания, то есть ослабляют самые низы. Может возникнуть резонный вопрос: для чего это нужно делать? Это тоже довольно важная составляющая настройки автомобильного сабвуфера.

Основная причина применения такого фильтра — это тот факт, что чем более низкая частота, тем более высокий ход у нашего динамика. В случае очень низких басов, ход может стать таким большим, что повредит подвес или даже выйдут из строя диффузор и звуковая катушка. В музыке крайне редко встречаются басы ниже 30 Гц. Проводя настройку сабсоника, можно выставить частоту около 20 Гц. Если же вы поклонник очень громких басов, то можно довести регулировку и до 40 Гц. При таких параметрах качество басов совсем не ухудшится, но зато динамик останется сохранным. В данном случае рекомендуется плоской отвёрткой выставить регулятор на 5 Гц ниже, чем частота фазоинвертерного порта. Частоту порта нужно узнать из инструкции, которая прилагается к сабвуферу.

В том случае, если «саб» находится в корпусе, в котором имеется фазоинвертор, то он относится к классу must have. Это важно знать, так как в закрытом корпусе воздух выполняет поддерживающую функцию для динамика и не позволяет ему чрезмерно разболтаться. В фазоинверторном варианте удерживание происходит только при превышении установленной частоты, а вот на низких частотах он начинает очень сильно болтаться, что в скором времени приведёт к неминуемой поломке.

5-й этап – полная синхронизация сабвуфера и динамиков для мидбасов

На данном этапе необходимо определить самый оптимальный вариант громкости сабвуфера и частоты фильтра низов (LPF, LP, ФНЧ). В этом случае важно обе эти регулировки производить в комплексе. Это может иметь следующие результаты:

1. В случае если уменьшить частоту LP и увеличить громкость, то звучание басов станет более глубоким и мягким. Но в том случае, если вы немного перестараетесь, можно получить как бы отдельно от всей музыки звучащий «саб».
2. Если частоту повысить, то бас начинает звучать жестче и с гораздо большей уверенностью. В этом случае необходимо снижать звук или же вам придётся почувствовать, как басы буквально «долбят». Такой вариант нас тоже вряд ли устроит.

Регулировка акустической фазы

Фазовращатель располагается на передней панели усилителя и имеет обозначение Acoustic phase. Для регулировки необходимо его поворачивать по часовой стрелке, пока вы не услышите звучание сабвуфера в контексте общей музыки. Вы должны почувствовать, что музыка исходит как бы только из фронтальных колонок – тогда результат достигнут.

Параметры, по которым можно определить правильность настройки

Правильно или неправильно проведена настройка, каждому придётся определять самому, так как вкусы в музыке у нас совершенно разные, да и автомобили с шумоизоляцией тоже разные. Кроме того, отличается конструкция сабвуферов, что тоже не маловажно. Несмотря на то, что ощущение музыки дело совершенно субъективное фильтры всё же необходимо хорошо отладить и можно быть совершенно уверенным, что басы звучат если и не идеально, то вполне качественно. Основным показателем можно считать тот факт, что на водительском сидении вы слышите всю музыку как целое произведение, звучащее из передних колонок и можете услышать каждый инструмент в отдельности.

Для установки и для контроля корректности настройки желательно использовать музыку, в которой максимально отчётливо звучат живые инструменты, а не электронные. Это обусловлено тем, что мы все знаем, как такие инструменты звучат вживую и будем стремиться получить такое звучание в своём салоне автомобиля. С электронной музыкой же всё будет гораздо сложнее.

Руководство по установке автомобильного усилителя

В этом руководстве по установке представлены примеры установки и компоновки усилителя. Особенности установки будут зависеть от марки и типа кузова вашего автомобиля и приобретенного вами оборудования.

Прежде чем приступить к изучению этого более подробного руководства, вы можете посмотреть наше видео по установке усилителя, чтобы получить общее представление о том, что для этого нужно:

Автомобильные усилители не поставляются с проводкой. Вы должны предоставить силовую и заземляющую проводку усилителя, встроенный предохранитель, провод дистанционного включения, кабели RCA и провода динамиков.

Провода питания и заземления

Провода питания и заземления должны быть достаточно толстыми, чтобы удовлетворить потребность усилителя в электрическом токе, иначе усилитель не будет работать должным образом или выдавать номинальную мощность.

Инструкции к вашему усилителю будут содержать рекомендацию о том, какой размер провода использовать. Или вы можете проверить Как определить лучший размер провода, чтобы сделать это самостоятельно. Не забудьте сначала измерить все расстояния, чтобы знать, какой длины провода брать.

Предохранитель, который защитит вашу систему

Плавкий предохранитель на основном силовом кабеле, установленный примерно в шести дюймах от соединения с аккумулятором, необходим для защиты провода, вашего автомобиля и вас от катастрофического пожара в случае короткого замыкания. Каждый производитель проводов оценивает токовую нагрузку своего провода по-разному, но, как правило, для типичного участка длиной от 16 до 20 футов вы будете в безопасности, используя:

• 25-амперный предохранитель с проводкой 10 калибра
• 60 предохранитель на 8 ампер с проводкой 8 калибра
• предохранитель на 100 ампер с проводкой 4 калибра
• Предохранитель на 250 ампер с проводкой калибра 1/0

Комплект проводки усилителя

Самый простой способ получить эти элементы — использовать комплект проводки усилителя, который будет включать в себя соответствующие провода питания, заземления, провода включения и предохранитель.

Кабели RCA и провод громкоговорителя

Комплекты проводки усилителя часто не включают сигнальную проводку. Ваш усилитель получает входные сигналы с выхода ресивера, как правило, через кабели RCA. Кабели RCA бывают стереопарами разной длины.

При прокладке новых проводов динамиков от выхода вашего усилителя к динамикам подойдет любой провод калибра от 18 до 14. (Чем меньше номер калибра, тем толще провод.) Для сабвуферов используйте провода калибра от 16 до 12.

Где мне установить усилитель?

Используйте эти рекомендации для выбора места для установки усилителя. Продуманное место установки поможет вашей установке пройти гладко:

• Следуйте рекомендациям производителя по установке усилителя и убедитесь, что он безопасен. Ненадежный усилитель может вырваться из строя при аварии и травмировать кого-то, когда он пролетает через автомобиль.
• Усилитель должен находиться на расстоянии не менее трех футов от стереосистемы, чтобы избежать шума, излучаемого электрической системой автомобиля. Усилитель также может мешать приему стереосистемы AM/FM.
• Не прикрепляйте усилитель болтами непосредственно к металлическому корпусу автомобиля — это приведет к проблемам с шумом, например, к контурам заземления, которые гудят или гудят. Вы можете использовать резиновые втулки вокруг крепежных винтов, чтобы изолировать корпус. Или вы можете установить усилитель на деревянную доску или пластиковую панель и прикрепить ее к кузову автомобиля.
• Во время работы усилитель выделяет разрушительное тепло, которое поглощается его радиатором и излучается в сторону от схемы. Усилителю нужно несколько дюймов воздушного пространства вокруг него, чтобы оставаться как можно более прохладным. Никогда не устанавливайте усилитель вверх дном, так как рассеянное тепло будет возвращаться обратно в усилитель.
• Убедитесь, что у вас достаточно места для подключения проводки и регулировки элементов управления (усиление, кроссовер, усиление басов и т. д.).

Компактный усилитель сабвуфера, установленный в укромном уголке багажника с достаточным воздушным пространством для охлаждения.
Плюсы: можно использовать короткие провода и патч-корды. Вам не придется снимать сиденье или лезть в багажник.
Минусы: Сюда подходят только очень маленькие усилители. Это приближает ваш усилитель к некоторым распространенным источникам шума.

Куда проложить провода для моего усилителя?

Вся системная проводка должна быть скрыта в целях безопасности и для придания вашей установке красивого законченного вида. Провода должны быть закреплены так, чтобы они не мешали безопасной эксплуатации автомобиля. В зависимости от места, которое вы выберете для своего усилителя, может потребоваться прокладка проводки под приборной панелью, накладкой на пороге двери, обивкой стойки или обшивкой кузова.

Инструменты для отделки панелей Bojo

Приведенные ниже инструкции в общих чертах касаются того, какие панели необходимо снять и как они обычно снимаются. Часто панели могут быть загнуты по краям. Вам, вероятно, также потребуется удалить несколько винтов и удерживающих зажимов. Чтобы предотвратить повреждение, всегда соблюдайте осторожность при снятии панелей — полезно использовать инструмент для панелей.

Снятие дверной накладки

Накладки обычно снимаются, поддевая края, чтобы освободить защелки. Некоторые автомобили будут иметь винты, которые необходимо будет удалить.

Снятие ремня безопасности

Ремень безопасности может находиться на панели, которую необходимо снять. Большинство крышек креплений ремней безопасности отрываются. Крепление ремня безопасности крепится большой гайкой или болтом.

Снятие облицовки стойки

Снимите ремень безопасности, если он есть. Снимите крышки винтов, винты и пластиковые фиксаторы, если они имеются. Подденьте края панели, чтобы снять ее.

Снятие кикпанели

Найдите винты и фиксаторы, которые нужно снять. Подденьте края панели, чтобы освободить и снять ее.

Прокладка провода за приборной панелью

При прокладке провода за или под приборной панелью всегда закрепляйте его пластиковыми стяжками. Убедитесь, что провод не мешает движущимся частям, чтобы обеспечить безопасную эксплуатацию автомобиля.

Как установить усилитель

Разобравшись со всеми этими справочными материалами, пора приступать к работе. Соберите свое снаряжение и инструменты, может быть, друга и газировку, и дайте себе достаточно времени.

Шаг 1 — Отсоедините аккумулятор

Включите стояночный тормоз и отсоедините отрицательную клемму от аккумулятора во избежание короткого замыкания или поражения электрическим током.

Шаг 2 — Установите усилитель

Установите усилитель в выбранном вами месте.

Шаг 3 — Установите провод питания

Провод питания из комплекта проводки вашего усилителя (обычно длиной 16-20 футов) должен проходить от аккумулятора, через брандмауэр вашего автомобиля, через корпус автомобиля к усилителю. Найдите неиспользуемую втулку в брандмауэре или ту, через которую уже проходят провода или кабели, и в которой достаточно места для силового провода.

Протяните провод питания от комплекта проводки усилителя через отверстие в брандмауэре автомобиля, используя втулку или втулку, чтобы изоляция не царапалась о металл.

Если вы не можете найти существующую втулку, вам придется просверлить отверстие в брандмауэре. Убедитесь, что вы не просверлили электрические или газовые линии — проверьте обе стороны брандмауэра. Используйте втулку, чтобы защитить провод от износа и короткого замыкания, когда он проходит через отверстие.

Предохранитель, установленный на проводе питания и закрепленный в моторном отсеке рядом с аккумуляторной батареей.

Шаг 4 — Установите держатель предохранителя

На силовом проводе вашего комплекта проводки усилителя может быть установлен держатель предохранителя. Если да, перейдите к шагу 5. Если нет, найдите подходящее место рядом с аккумулятором, чтобы разместить держатель предохранителя (входит в комплект) — лучше всего на расстоянии менее 6 дюймов от аккумулятора. Имейте в виду: даже после перегорания предохранителя , короткий отрезок кабеля между аккумуляторной батареей и держателем предохранителя все еще будет находиться под напряжением и потенциально может возгораться в случае аварии Закрепите держатель предохранителя в подходящем месте с помощью винта или кабельной стяжки, чтобы он не болтался болтаться или болтаться.

Отрежьте короткий кусок от конца провода питания (чтобы покрыть расстояние от аккумулятора до держателя предохранителя) и снимите изоляцию с обоих концов с помощью инструмента для зачистки проводов. Обожмите клеммное кольцо (входит в комплект) на один конец короткого отрезка провода, а на другой конец прикрепите держатель предохранителя. Снимите изоляцию с конца силового провода, ведущего в салон, и подсоедините его к другому концу держателя предохранителя.

Многоамперные установки

При питании нескольких усилителей вы прокладываете один силовой кабель большого сечения от аккумулятора к распределительному блоку, а затем подключаете кабель меньшего сечения от блока к каждому усилителю. Такое расположение сводит к минимуму потенциальные проблемы с шумом и обеспечивает аккуратный внешний вид вашей установки. Убедитесь, что основной силовой кабель достаточно толстый, чтобы выдержать общий ток, потребляемый всеми усилителями.

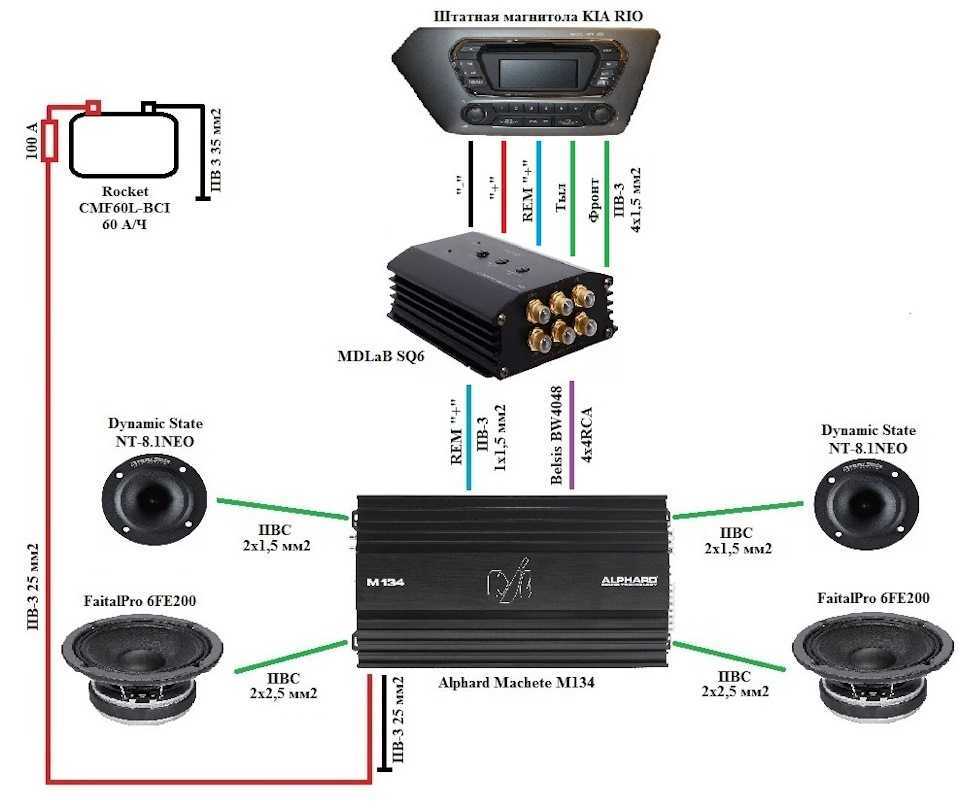

Ознакомьтесь со схемой подключения усилителя, чтобы увидеть, как проводка подключается в типичной системе с 2 усилителями.

Шаг 5 — Подсоедините провод питания

Подсоедините кабель питания к положительной клемме аккумулятора (не непосредственно к самой клемме аккумулятора). Для батарейных столбов, устанавливаемых сверху, наиболее распространенным способом сделать это является обжатие кольцевой клеммы на конце силового кабеля (многие кабели в комплектах проводки поставляются с уже прикрепленными). Снимите гайку клеммы аккумулятора, наденьте кольцо кабеля питания на болт, которым клемма аккумулятора крепится к штырю аккумулятора, и заверните гайку. Для автомобилей GM с боковой стойкой мы предлагаем прекрасно работающие клеммные адаптеры.

Проволочный жгут обеспечивает дополнительную защиту провода от высокой температуры внутри моторного отсека. Если в ваш комплект входит жгут проводов, проденьте его по кабелю питания, пока он не достигнет брандмауэра, и обрежьте его по размеру. Наденьте еще один кусок на короткий силовой провод, идущий от держателя предохранителя к аккумулятору.

Шаг 6 — Заземляющий провод: самое важное соединение из всех

Как можно ближе к месту расположения усилителя найдите болт на металлической раме вашего автомобиля, чтобы использовать его для заземления. Если вы не можете найти подходящий заземляющий винт или болт, просверлите для него отверстие — будьте осторожны, чтобы не просверлить проводку, бензобак, газовую или тормозную магистраль. Обожмите кольцевую клемму (обычно входящую в комплект усилителя) к короткому отрезку заземляющего кабеля (также входящего в комплект).

Соскребите всю краску и тщательно очистите место болта, а затем плотно прикрутите клемму к металлическому шасси автомобиля так, чтобы заземление было оголенным металлом. Используйте стопорную шайбу, звездообразную шайбу, дополнительные винты и любой другой метод или устройство, которые сделают это соединение плотным, чистым и электропроводным. Многие люди даже покрывают окончательное соединение силиконовым герметиком, чтобы предотвратить коррозию.

Неправильное или слабое заземление является основной причиной проблем с усилителем.

Шаг 7 — Подсоедините провод дистанционного включения

Провод включения (также называемый проводом дистанционного управления) расположен за стереосистемой. На стереосистемах вторичного рынка это обычно сине-белый провод. Дистанционный провод «сообщит» вашему усилителю, чтобы он включался всякий раз, когда включается стереосистема (обычно всякий раз, когда автомобиль заводится). Чтобы добраться до этого провода, вам придется снять стереосистему. Пошаговые инструкции по снятию автомобильного радиоприемника см. в справочнике Crutchfield MasterSheet™ для конкретного автомобиля или в нашем руководстве по установке автомобильного магнитолы.

Найдите провод дистанционного включения за радиоприемником (обычно это сине-белый провод) и подключите к нему провод включения из комплекта проводки усилителя.

Снимите изоляцию с небольшого участка этого провода, идущего от радиоприемника, и провода включения, входящего в комплект проводки, и соедините их вместе с помощью пайки, обжимного соединителя или Posi-разъема.

Сигнал включения +12 вольт постоянного тока. Если, как и заводское радио, ваше радио не имеет выхода для дистанционного включения, вы можете получить сигнал включения из блока предохранителей вашего автомобиля. Из-за низкого потребления тока вы можете подключить свой провод включения практически к любой выходной клемме с предохранителем, например, к самой радиостанции, если он включается только при включении автомобиля. Использование разъема Add A Fuse и предохранителя от 2 до 10 A упростит это подключение.

Вам нужно будет проложить провод включения к усилителю через кузов автомобиля — зачастую проще всего проложить провод включения с кабелями RCA (следующий шаг), но вы также можете проложить его с проводом питания после он проходит через брандмауэр. Кабели питания и кабели RCA должны проходить на противоположных сторонах автомобиля, чтобы снизить уровень шума, но это не будет иметь значения для слабого тока включения.

Шаг 8 — Подсоединение сигналов

Если ваш встроенный в приборную панель ресивер имеет выходы предусилителя (RCA), подключите к ним соединительные кабели RCA. Проложите соединительные кабели к противоположной стороне автомобиля от силового кабеля. Важно максимально отделить соединительные кабели от проводов питания, чтобы избежать возможных проблем с шумом. Теперь можно частично переустановить магнитолу в приборную панель. Избегайте полной переустановки, если это возможно, на случай, если вам понадобится решить проблему позже.

Если вы используете штатную магнитолу без RCA-выходов, вы можете получать входные сигналы усилителя от заводской проводки динамиков. Динамики будут получать сигнал от нового усилителя, что оставляет выходы радиоприемника доступными для использования для входов усилителя. Есть два способа сделать это: получить преобразователь линейного выхода (LOC), который будет регулировать сигнал уровня динамика для входа вашего усилителя, или получить усилитель с входами уровня динамика. Вы обрезаете заводские провода динамиков за магнитолой и подключаете провода, идущие от магнитолы, к входам LOC или усилителя.

Преобразователь линейного выхода Scosche SLC4

Узнайте больше о преобразователях линейного выхода.

Шаг 9 — Проводка динамиков

Теперь вам нужно обеспечить способ передачи музыки от вашего нового усилителя к динамикам. Лучший способ сделать это — проложить новый провод динамика от каждого выхода усилителя к каждому динамику. Используйте провода 14-го или 16-го калибра для динамиков, 12-го или 14-го калибра для сабвуферов. Сигналы уровня динамиков не очень подвержены помехам, поэтому можно прокладывать провода динамиков рядом с силовыми кабелями.

Бег по проводам — это поиск наилучшего пути. Здесь мы протягиваем пучок проводов динамиков через заднее сиденье к усилителю в багажнике.

Каждый провод дверных динамиков необходимо пропустить через резиновую прокладку или чехол вокруг петли, чтобы защитить провода от непогоды или от защемления дверью. На пути может быть заглушка Molex или подобное препятствие, но обычно вы можете найти место, чтобы просверлить отверстие, достаточно большое, чтобы пройти через него. Отсоедините или обрежьте заводские провода динамиков и подключите новые провода непосредственно к каждой клемме динамика.

Важно соблюдать правильную полярность проводки динамика. Это означает, что каждая положительная клемма усилителя подключается к положительной клемме динамика — и то же самое касается отрицательных клемм. Это гарантирует, что ваши динамики будут работать в механической фазе — все диффузоры динамиков движутся в одном направлении с сигналом одного типа — и будут звучать сбалансированно при совместном воспроизведении. Положительные и отрицательные клеммы каждого динамика должны быть помечены, но если нет, то положительная клемма обычно будет шире, чем отрицательная.

Используйте заводскую проводку динамиков

Еще один и гораздо более удобный способ передачи активного сигнала от усилителя на динамики — это проложить провода динамиков к жгуту проводов, который находится за ресивером, где все подключения динамиков вашего автомобиля доступны через один разъем. место. Вы отрезаете каждый провод динамика от жгута ресивера и снова подключаете его к проводу динамика, идущему от усилителя. Затем сигнал может поступать от усилителя к динамикам по оригинальной заводской проводке автомобиля. Этот метод будет хорошо работать в системах со среднеквадратичной мощностью до 75 Вт на канал, но для более мощных систем было бы лучше прокладывать новые провода динамиков непосредственно от усилителя к каждому динамику.

Ознакомьтесь с разделом Как подключить усилитель к заводской стереосистеме, чтобы узнать, как это можно сделать.

Шаг 10 — Подсоедините все провода

Аккуратно обрежьте или обрежьте каждый провод и подключите его к усилителю. Делайте плавные изгибы проводов, а не резкие изгибы, которые могут защемить. Многие люди вырезают небольшие щели в ковровом покрытии своего автомобиля и прокладывают провода под ним для скрытой установки, которая выглядит аккуратной на заводе. Для этого пригодится проводная змея. Прикрепите провода к змее, протяните ее под и через то место, где вы хотите, чтобы ваши провода проходили, и протяните их.

Кабели RCA проложены через щели в ковре автомобиля и подключены к сигнальным входам усилителя

Шаг 11 — Включение его

Проверьте всю проводку, от аккумулятора и ресивера до усилителя и динамиков, убедившись в каждом подключении. плотно и надежно, без торчащих жил, которые могут вызвать короткое замыкание. В частности, убедитесь, что заземление плотное и надежное. Установите все усиления усилителя на минимум и выключите все фильтры и любое усиление низких частот или эквалайзер, которые могут быть у него. Убедитесь, что главный предохранитель правильно установлен в держателе. Затем снова подключите отрицательный кабель аккумулятора вашего автомобиля.

Включите машину, затем включите радио. Убедитесь, что усилитель включен (возможно, где-то на нем есть индикатор). Включите музыку и увеличьте громкость настолько, чтобы вас было слышно. Теперь убедитесь, что звук исходит из каждого динамика и/или сабвуфера в вашей системе. Если все звучит правильно, вы можете закончить переустановку стереосистемы и всех панелей вашего автомобиля, а затем перейти к шагу 12.

Шаг 12 — Настройка усиления усилителя

Настройка усиления вашего усилителя или входной чувствительности соответствует уровень входного сигнала с уровнем выходного сигнала ресивера, что приводит к максимальной музыке без искажений и минимальному фоновому шуму.

Настройка усиления усилителя

Подробное объяснение того, как это сделать, читайте в нашей статье о настройке усиления на 4-канальном усилителе. Если вы устанавливаете усилитель для сабвуфера, прочтите Как настроить сабвуфер. Подход тот же, мы просто адаптировали объяснение к каждой ситуации.

Наслаждайтесь новой системой.

Если что-то пойдет не так

Обычно после установки усилителя вы можете включить стереосистему и сразу же насладиться всей дополнительной мощностью и детализацией своей музыки. Но иногда все работает не так, как мы ожидаем с самого начала. Если это случилось с вами, не слишком напрягайтесь. Прочтите нашу статью об устранении неполадок при установке усилителя, чтобы найти и решить наиболее распространенные проблемы.

Позвоните нам — мы поможем вам оборудовать вашу систему

Лучше всего сначала позвонить в компанию Crutchfield и поговорить с консультантом о том, что потребуется вашему усилителю. Они позаботятся о том, чтобы вы получили все необходимое оборудование и аксессуары для успешной и удовлетворительной установки. И помните, все, что вы покупаете у Crutchfield, поставляется с бесплатной пожизненной технической поддержкой. Просто нажмите «Связаться с нами» в верхней части этой страницы, чтобы узнать бесплатный номер и другие способы связи с нами.

Подключение сабвуфера к усилителю — NVX

15 августа 2022 г. Allyn Rahim

Добавление сабвуфера и усилителя к звуковой системе — это основной способ добавить диапазон и глубину вашей музыке. Высококачественные динамики не могут раскрыть весь свой потенциал без необходимой мощности.

Усилитель  ограничивает звуковой частотный сигнал и напряжение, поступающие от головного устройства и аккумулятора автомобиля, перед воспроизведением динамиками.

Несмотря на сложность электронных схем, соединение элементов системы относительно просто. При условии, что установка выполняется с соблюдением всех мер предосторожности.

Большинство усилителей поставляются с комплектом проводки и четкими инструкциями. Ниже приведены некоторые рекомендации для начинающих по подключению сабвуфера к усилителю.

1. Проложите силовые кабели

После того, как вы собрали все необходимые компоненты, пришло время собрать все вместе. Во-первых, вам нужно провести провод питания от аккумулятора через брандмауэр к усилителю. Этот провод обычно самый длинный в комплекте усилителя, обычно от 10 калибра до 0 и часто красного цвета. Но пока не подключайте кабель питания к автомобильному аккумулятору или усилителю.

2. Найдите хорошее металлическое заземление

Для обеспечения заземления найдите место в пределах 3 футов от усилителя. Некоторые автомобили поставляются с заводской точкой заземления, обычно это шпилька, к которой можно прикрепить провод и закрепить его болтом. Другой метод включает в себя подтягивание коврового покрытия и царапание металла до тех пор, пока краска не сойдет, и заземление в этом месте. Если ваш усилитель находится в багажнике, болты подвески автомобиля можно найти и использовать.

Заземляющий провод не должен быть ослаблен, иначе это может привести к неисправности усилителя.
