Для чего нужна система EGR

Главной функцией системы EGR становится частичный возврат отработавших газов назад во впускной коллектор двигателя для дожигания. ЕГР дизельного двигателя позволяет сделать работу моторов подобного типа более мягкой и плавной, бензиновые агрегаты с EGR меньше страдают от детонации. Система рециркуляции отработавших газов способна улучшить эксплуатационные показатели дизельного или бензинового ДВС, понизить расход топлива. Выхлоп мотора с ЕГР становится менее токсичным.

Главной задачей системы EGR является эффективное понижение уровня оксидов азота в выхлопе. Образование оксидов азота в процессе работы мотора вызвано высокой температурой. Рост температуры в камере сгорания ДВС приводит к активному увеличению содержания оксидов азота в топливно-воздушной смеси. Высокая температура в камере сгорания ДВС приводит к тому, что кислород и азот, которые содержатся в подаваемом воздухе, начинают взаимодействовать между собой.

Воздух попадает в разогретую камеру сгорания двигателя, где далее активно образуются окиси азота. Это означает, что кислород, который необходим для полноценного сжигания бензина в агрегатах данного типа начинает замещаться указанными оксидами азота. Рабочая смесь при условии недостатка кислорода сгорает не полностью, в результате чего теряется мощность двигателя, заметно повышается расход топлива, а также возрастает токсичность выхлопных газов ДВС.

Если вернуть часть отработавших газов во впускной коллектор, это позволяет немного снизить температуру сгорания топливно-воздушной смеси. Понижение температуры автоматически уменьшает интенсивность образования оксидов азота.

Попадание части отработавших газов обратно во впуск практически не изменяет требуемого соотношения  базовых компонентов для получения качественной топливно-воздушной смеси, сам двигатель не теряет мощности на различных режимах, а также наблюдается экономия топлива.

к содержанию ↑

Особенности дизельных и карбюраторных клапанов ЕГР

Работа клапановEGR в дизельных и бензиновых двигателях имеет определенные отличия. В дизельных силовых агрегатах устанавливается клапан, открывающийся на холостом ходу, при этом количество впускаемого свежего воздуха уменьшается вдвое. При увеличении нагрузок на мотор ЕГР впускает меньше отработанных газов, при пиковых нагрузках клапан закрывается. Закрывание клапана происходит также и при прогреве дизеля.

Клапан EGR, установленный на бензиновом движке, при холостых оборотах и до достижения максимального крутящего момента находится в закрытом положении. При малых и средних нагрузках ЕГР впускает менее 10% кислорода.

к содержанию ↑

Система EGR. Принцип работы

Пишет android-jzx90 в своём блоге.

• Система EGR. Принцип работы
• Как работает ЕГР на турбодизеле
• Для чего глушат клапан ЕГР
• Как правильно заглушить клапан ЕГР на дизеле
• Неисправность клапана EGR
• Можно ли эксплуатировать авто с неисправным клапаном EGR?
• Удаление ЕГР-системы и возможные последствия
• Как устроена рециркуляция выхлопных газов EGR
• Частые проблемы клапана EGR
• Источники:

Как известно, наиболее токсичными составляющими выхлопных газов автомобилей являются углеводороды, оксиды углерода и оксиды азота. С первыми двумя довольно эффективно справляется каталитический нейтрализатор, оксиды же азота «отсеиваются» им недостаточно.

Для уменьшения вредных выбросов оксидов азота и была создана EGR (Exhaust Gas Recirculation) – система рециркуляции выхлопных газов. Она не предназначена для улучшения технических характеристик мотора, а устанавливается исключительно из экологических соображений.

Идея заключается в том, чтобы на определенных режимах работы двигателя подавать некоторую часть отработанных газов из выпускного коллектора во впускной.

к содержанию ↑

Системы рециркуляции дизельных двигателей

Для обеспечения соответствия дизельных двигателей нормам Евро 4 их оборудуют клапанами EГР высокого давления. Согласно международным нормам допустимое количество азотных оксидов в отработавших газах должно составлять не выше 0,25 г/км.

Принцип работы системы рециркуляции состоит в отборе отработавших газов перед входом в турбину, перенаправляя их в специальный канал, ведущий к впускному коллектору.

Система рециркуляции состоит из следующих элементов:

1. Клапан ЕГР.
2. Электрический или пневматический привод.
3. Патрубки, служащие для транспортировки газов.

Из выпускной системы клапан EGR забирает часть отработавших газов и направляет их на впускной коллектор.

Для работы клапана пневматического вида создается разрежение в районе впускного коллектора бензинового силового агрегата. В дизелях разрежение воздуха происходит благодаря работе вакуумного насоса. Вследствие образовавшегося вакуума происходит срабатывание клапана рециркуляции.

Интенсивность рециркуляции зависит от режима работы двигателя, от перепада давления на впускном и выпускном коллекторах. Впускная система управляет давлением при помощи изменения положения дроссельной заслонки. При низком давлении на впуске заслонка дросселя находится в закрытом положении. Чем больше интенсивность рециркуляции, тем меньший поток отработавших газов, направляемых к турбокомпрессору.

Активная рециркуляция приводит к падению давления турбонаддува в дизеле, оборудованном системой EGR. При работе дизеля на холостых оборотах, при полном открытии дроссельной заслонки, до полного прогревания мотора и достижения рабочих значений температуры система EGR находится в режиме низкой активности.

Работу системы ЕГР в дизельном двигателе контролирует электронный блок управления силового агрегата. Клапан начинает свою работу при поступлении управляющего сигнала с ЭБУ, который регулирует открытие дроссельной заслонки в соответствии с показаниями датчика потенциометрического.

к содержанию ↑

Системы рециркуляции низкого давления

Для соответствия требованиям стандарта Евро 5 дизельным двигателям необходимо иметь количество оксида азота в выхлопных газах не выше 0,18 г/км. В таких дизельных моторах установлена система EGR, относящаяся к типу низкого давления. Здесь газы следуют по определенному циклу:

1. Прохождение через сажевый фильтр.
2. Охлаждение в радиаторе.
3. Переход через клапан ЕГР.
4. Проникновение во впускную систему, расположенную у входа в турбину.

Использование системы EGR, относящейся к виду низкого давления, приводит к появлению следующих положительных факторов:

• снижается процент содержания сажевых элементов;
• заметно понижается температура отработавших газов;
• резко сокращается процентное содержание оксидов азота в выхлопе.

Прохождение отработавших газов через устройство турбокомпрессора стабилизирует давление турбинного наддува, что способствует сохранению мощности дизельного силового агрегата без потерь.

Электронный блок управления дизеля следит за интенсивностью процессов рециркуляции посредством следующих устройств:

• заслонка дроссельная;
• заслонка клапана рециркуляции;
• заслонка выпускная.

Работа всех заслонок обеспечена электрическим приводом. При помощи потенциометрического датчика производится контроль за открытием каждой заслонки на определенную величину в соответствии со специальной программой, зашитой в ЭБУ.

При этом отслеживается степень наполнения каждого цилиндра движка, давление турбонаддува и интенсивность действия EGR в каждом рабочем режиме дизельного двигателя.

к содержанию ↑

Система рециркуляции комбинированного типа

Дизельные двигатели, чтобы соответствовать требованиям Евро 6, которые требуют иметь количественный состав оксида азота в выхлопных газах не превышающий 0,08 г/км, оборудованы комбинированной системой рециркуляции.

Наличие двух обособленных магистралей в конструкции для рециркуляции отработавших газов отличает данную систему от предыдущих вариантов. Одна магистраль — высокого давления, другая — низкого. Принцип работы комбинированной системы напоминает действие системы, применяемой в моторах, соответствующих требованиям Евро 5. В дополнение к этому осуществляется подвод газов из магистрали с высоким давлением, подключающаяся при переходе на определенные режимы работы двигателя.

Главная задача — это как можно эффективнее снизить уровень азотных оксидов в выхлопных газах.

Конструкцией комбинированной системы не предусмотрено охлаждениев радиаторе отработавших газов, которые находятся в магистрали высокого давления.

к содержанию ↑

Управление системой ЕГР

Система обратной рециркуляции отработанных газов управляется электронным блоком управления двигателем. А команда на открытие или закрытие клапана EGR может подаваться на основании:

• датчика температуры охлаждающей жидкости;
• датчика коленчатого вала;
• датчика положения дроссельной заслонки;

В различных моделях автомобилей, в управлении клапаном ЕГР используются либо все перечисленные датчики, либо некоторые из них, а в ряде случаев, только датчик температуры охлаждающей жидкости.

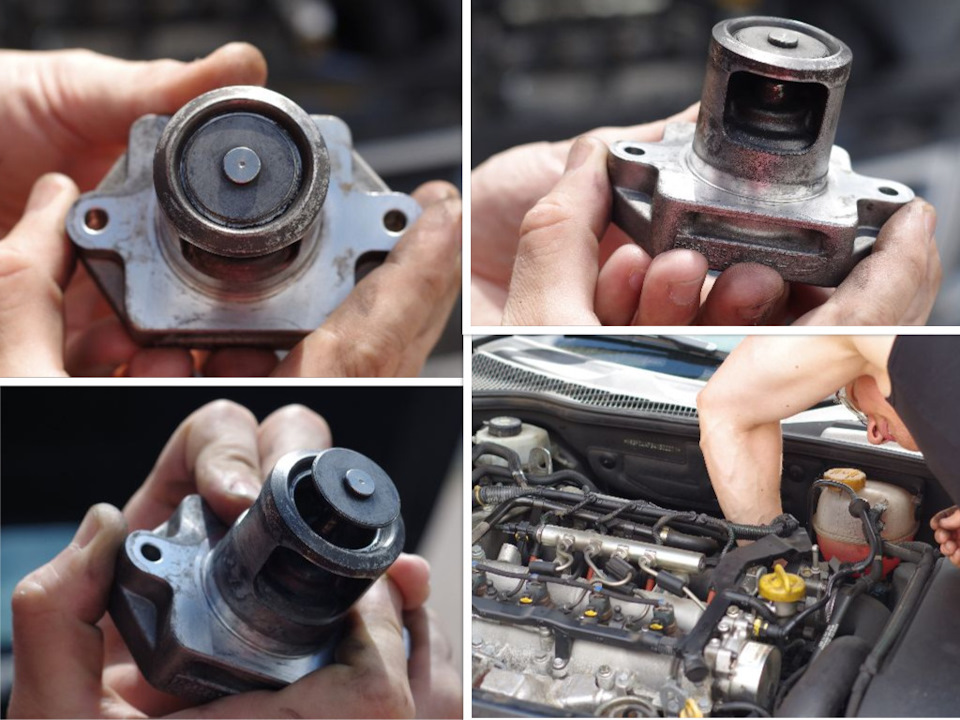

Как выглядит клапан ЕГР на Chevrolet Lacetti

Так или иначе, но работой клапана ЕГР всегда управляет автомобильная электроника. И пока эта система функционирует штатно, водитель ее работы, практически никак не ощущает. Полезная работа системы ЕГР вне экологической тематики, очень малозаметна. Эта система позволяет экономить около трех процентов топлива на бензиновых моторах. Так же в ряде случаев, система ЕГР предотвращает детонацию топлива в моторе. Но, это явление и само по себе редкое и неординарное. А что касается дизельных агрегатов, то при наличии, штатно функционирующей системы EGR, они работают более плавно, мягко, тихо. Кроме того, в моторах на дизельном топливе при посредстве ЕГР, уменьшается образование сажи. Вот и все бонусы, которые предоставляет владельцу система рециркуляции отработанных газов.

к содержанию ↑

Основные причины неисправностей ЕГР

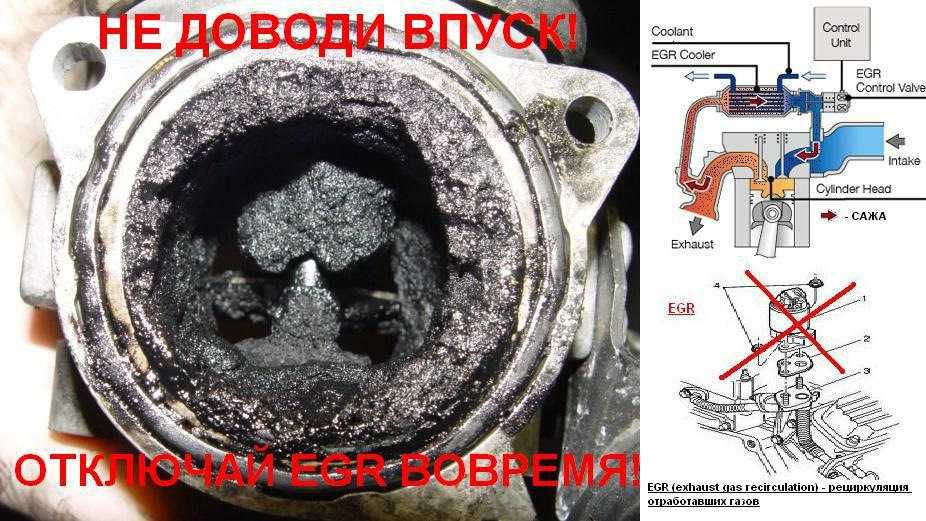

Наиболее частой причиной неисправностей системы EGR является нагар. Интенсивное образование нагара затрагивает гнездо или пластину клапана ЕГР. Нагар образуется в результате эксплуатации ДВС на топливе низкого качества. Система рециркуляции также выходит из строя по причине неисправностей и сбоев в работе системы питания дизельного двигателя, неполного сгорания топливно-воздушной смеси, отклонений в функционировании системы вентиляции картерных газов и т. д. Система ЕГР страдает от нагара в результате механического износа турбокомпрессора, поршней и цилиндров, закоксовки инжекторных форсунок, а также от различных сбоев в работе датчиков, которые передают на ЭБУ сигналы для управления клапаном EGR.

Если клапан ЕГР засорился, тогда он может работать некорректно или заклинить. В первом случае отмечается несвоевременное срабатывание клапана, что заметно в режиме холостого хода и не имеет явных симптомов и последствий для ДВС. Во втором случае клапан EGR может клинить в момент открытия или закрытия. Бензиновые агрегаты с заклинившим клапаном системы рециркуляции работают на холостом ходу крайне неустойчиво, увеличивается расход топлива. Дизельные моторы с неработающим клапаном EGR теряют мощность, работают более грубо и шумно.

Для выявления неисправностей системы рециркуляции отработавших газов необходимо провести визуальный контроль состояния трубопроводов, электрических разъемов датчиков и других систем. Углубленная диагностика подразумевает электронное сканирование и ряд процедур для проверки функциональности приводов и самого клапана EGR.

Необходимо проверить сопротивление, а также наличие управляющих  сигналов. Для этого используется осциллограф и мультиметр. Если сканирование показало, что давление на впуске отличается от нормы, а также имеет место повышенный расход воздуха, тогда возможно заклинивание клапана. Замена клапана EGR параллельно требует тщательной очистки сопутствующих магистралей и разъемов, так как остатки нагара в системе могут привести к повторному возникновению неисправностей системы рециркуляции отработавших газов через небольшой промежуток времени.

к содержанию ↑

Виды систем рециркуляции отработавших газов дизельного двигателя

EGR высокого давления устанавливается на дизельных моторах, которые соответствуют требованиям Евро 4. Допустимое содержание оксида азота в отработавших газах согласно этим требованиям не должно превышать 0,25 г/км. Система рециркуляции высокого давления частично отводит отработавшие газы из выпускного коллектора турбодизеля, отбирая их перед турбиной. Далее система перенаправляет указанные газы в канал, откуда они попадают во впускной коллектор.

Система имеет следующие элементы в своем устройстве:

• клапан рециркуляции с электро или пневмоприводом;
• патрубки для отвода отработавших газов;

Клапан рециркуляции (клапан EGR) перепускает отработавшие газы из системы выпуска во впуск. Пневматический клапан работает благодаря разряжению, которое создается во впускном коллекторе бензиновых ДВС. В дизельных агрегатах такое разрежение создает вакуумный насос. Разряжение, которое воздействует на клапан рециркуляции,  в свою очередь регулируется посредством управляющего электромагнитного клапана.

Процесс рециркуляции отработавших газов становится более или менее интенсивным зависимо от разных режимов работы силового агрегата. Степень интенсивности напрямую зависит от разницы давлений на впуске и выпуске. Давление во впускной системе регулируется посредством дроссельной заслонки. Закрытый дроссель означает, что давление на впуске падает. В этот момент рециркуляции отработавших газов протекает более интенсивно. Большая рециркуляция приводит к уменьшению потока отработавших газов, который направлен в турбокомпрессор. Получается, что в момент активной рециркуляции отработавших газов немного падает давление турбонаддува дизельного ДВС, который оборудован ЕГР подобного типа.

Система ЕГР не активна в режиме холостого хода, в момент полного открытия дросселя, а также во время прогрева двигателя и до выхода мотора на рабочую температуру. Контроль за работой системы рециркуляции осуществляет ЭБУ двигателя. Клапан рециркуляции вступает в работу по сигналу электронного блока управления ДВС, который контролирует положение дроссельной заслонки при помощи потенциометрического датчика.

Дизельные ДВС, которые соответствуют стандарту Евро 5, подразумевают такой  уровень содержания оксида азота в отработавших газах, который не должен превышать показатель 0,18 г/км. Такие моторы имеют систему EGR низкого давления. Особенностью данной системы является то, что отвод отработавших газов происходит за сажевым фильтром дизельного двигателя. Далее газы попадают в радиатор системы рециркуляции для дополнительного охлаждения. Следующим этапом становится пропуск газов через клапан рециркуляции и проникновение во впуск перед турбиной.

Система ЕГР низкого давления обеспечивает следующие преимущества:

• снижение количества частиц сажи;
• температура отработавших газов эффективно понижается;
• существенное снижение уровня содержания оксидов азота в выхлопных газах;

Дополнительным плюсом становится то, что отработавшие газы проходят через турбокомпрессор. Это позволяет данной системе рециркуляции эффективно работать без снижения давления наддува. Получается, двигатель работает без потерь мощности.

Интенсивность рециркуляции реализована посредством ЭБУ двигателя. Контроль осуществляется при помощи следующих элементов:

• дроссельная заслонка;
• заслонка рециркуляции;
• выпускная заслонка;

Все заслонки функционируют благодаря наличию электрического привода. Открытие заслонок на одну или другую величину измеряется потенциометрическими датчиками. Степень уровня открытия заслонки основывается на специальной программе. Данная цифровая схема зашита в ЭБУ, учитывает наполнение цилиндров двигателя, показатель давления турбонаддува и степень интенсивности работы системы ЕГР применительно к различным режимам работы ДВС.

Дизельные моторы стандарта Евро 6, согласно которому содержание оксида азота в выхлопе не должно быть выше 0,08 г/км, получают комбинированную систему рециркуляции. Особенностью такой системы становятся две обособленные магистрали, по которым осуществляется рециркуляция отработавших газов. Одна из магистралей комбинированной системы EGR представляет собой магистраль высокого давления, а другая является магистралью низкого давления.

Комбинированная система работает подобно системе рециркуляции на моторах Евро 5. Дополнительно может осуществляться подача отработавших газов из магистрали высокого давления, которая задействуется на отдельных режимах работы силового агрегата. Главной задачей становится максимально возможное снижение уровня оксидов азота в выхлопе. Стоит отметить, что радиатор охлаждения отработавших газов в комбинированной системе отсутствует применительно к магистрали высокого давления.

к содержанию ↑

Зачем заглушают ЕГР

Часто можно увидеть ситуацию, когда система ЕГР, попросту заглушена. В чем же дело, не уж-то всем автомобилистам, которые так поступают, плевать на вред от автомобильных выхлопов?

На самом деле, проблема заключается в качестве топлива, на котором ездят наши автомобили. Низкое качество топлива, обуславливает кроме всего прочего, образование сажи и оседание ее на клапане ЕГР, а так же в ее магистрали. Это приводит к тому, что система либо вообще не работает, либо работает неправильно. В обеих случаях, проще ее заглушить, ибо, замена даже только клапана ЕГР, удовольствие отнюдь не дешевое. Вот и люди решают вопрос, так сказать, радикально. А поскольку никаких особых потерь отключение ЕГР не влечет, то и решаются на этот шаг, как правило, без особых колебаний.

Прокладка для заглушки ЕГР (с одним отверстием) и штатная (Chevrolet Lacetti).

Глушение системы рециркуляции отработанных газов на бензиновых двигателях, может производиться при помощи установки обычной шайбы в просвет клапана. Если для регулирования клапана ЕГР, применяются вихревые заслонки во впускном коллекторе, их нужно удалять, тоже. В дизельных же моторах, помимо механического глушения клапана ЕГР, необходимо отключить его программно. Иначе, повышается износ турбины и нарушается стабильность работы силового агрегата.

Споры по поводу глушения ЕГР, длятся до сих пор. Одни считают, что глушить эту систему можно и нужно, другие же утверждают, что после ее отключения, температура горения в цилиндрах возрастает, что приводит к более быстрой выработке ресурса двигателя и его износу.

к содержанию ↑

Как правильно заглушить клапан ЕГР на дизеле

Правильное отключение EGR на дизеле предполагает:

1. Механический способ глушения клапана.
2. Отключение при помощи блока управления.

На первом этапе устанавливают механическую заглушку клапана, после чего систему отключают на электронном оборудовании. После осуществления механического блокирования клапана требуется его программное отключение в ЭБУ, иначе на панели приборов будет гореть лампа «check» по причине ошибки системы рециркуляции, а двигатель задействует аварийный режим, при котором ограничивается отдаваемая мощность.

Самый простой вариант заглушки клапана:

1. Клапан, который чаще всего располагают возле впускного коллектора, снимают, открутив несколько болтов.
2. Если необходимо, демонтируют впускной коллектор и чистят его каналы от загрязнений.
3. Извлекают прокладку, расположенную на месте крепления клапана.
4. Снятая прокладка используется в роли шаблона, по которой вырезают из стального листа прокладку-заглушку, и проделывают в ней отверстия под болты. Нередко заглушку под некоторые модели автомобилей можно встретить в продаже.
5. Обратная установка клапана с применением прокладки и заглушки. Затяжка болтов производится с особой осторожностью из-за их хрупкости.
6. Отключают вакуумные шланги, так как они в системе открытия клапанов больше не задействуются.
7. Внесение изменения в прошивку ЭБУ, чтобы избавиться от ошибки EGR.

к содержанию ↑

Отключение клапана ЕГР

В Европе и других развитых странах к вопросам экологии подходят достаточно строго. На территории СНГ по вопросу ЕГР существует множество споров. Темами обсуждения среди автолюбителей становятся топики касательно того, как «заглушить» ЕГР дизельного или бензинового мотора, нейтрализовать систему рециркуляции отработавших газов, отключить клапан ЕГР дизеля и т.д.

Многие уверены, что система рециркуляции «душит» мотор и ЕГР отнимает мощность, не позволяя цилиндрам двигателя наполняться чистым воздухом в полной мере. К таковым относятся любители тюнинга дизельного мотора. Не менее частой причиной отказа от рециркуляции становится сильное загрязнение впускного коллектора и быстрый выход из строя датчиков системы, а также клапана EGR.

Все элементы системы рециркуляции страдают от нагара в условиях эксплуатации мотора на топливе низкого качества. Ремонт системы требует определенных финансовых затрат. Некоторые водители по этой причине немедленно «глушат» рециркуляцию отработавших газов и не заботятся о целесообразности такого решения.

к содержанию ↑

Можно ли эксплуатировать авто с неисправным клапаном EGR?

Кратковременные признаки неисправности системы рециркуляции выхлопных газов не грозят масштабными последствиями, однако игнорировать их не стоит. Обратитесь в сервисный центр за консультацией, если наблюдаете симптомы, указанные выше.

Ремонт ЕГР на дизеле

Ремонт системы EGR заключается в ее механической очистке от нагара и отложений при помощи небольшой металлической щетки и промывке очистителем «WD», который предназначен для снятия отложений и ржавчины с металла. В конце процедуры клапан изнутри протирают ветошью, смоченной в растворителе. В ремонт ЕГР на дизеле входит и очистка соленоида (при наличии такового), который выполняет функцию фильтрующего элемента, предохраняющего от попадания мусора в вакуумную систему.

Промывка от гари клапана ЕГР осуществляется после его снятия, обработки через отверстия специальным аэрозолем, применяющимся для очистки карбюраторов, далее деталь помещают в емкость, наполненную осветительным керосином. После разбирают, отвинтив 4 болта, и очищают изнутри. Такое обслуживание устранит признаки неисправности клапана EGR, и восстановит его правильную работу. Процедура должна проводиться регулярно через 60-100 тыс. км пробега.

к содержанию ↑

Удаление ЕГР-системы и возможные последствия

Время эксплуатации ЕГР-системы ограничено её сроком службы. Необходимость замены клапана является основной причиной отказа многих водителей от его использования.

Среди других причин удаления клапана EGR:

• дорогостоящие ремонт и обслуживание узла;
• сложность технического обслуживания;
• риск поломки ещё более дорогих деталей двигателя при неправильной работе (поломке) рециркуляционной системы;
• на работу мотора удаление ЕГР-клапана никак не влияет.

Плюсы от удаления:

• не загрязняется впускной коллектор;
• снижается дымность выхлопа;
• увеличивается мощность на средних оборотах;
• пропадает необходимость обслуживания и замены дорогостоящих комплектующих;
• появляется возможность снятия ограничения мощности двигателя.

Минусы:

• возрастает температура воспламенения горючего;
• увеличивается содержание оксида азота в выхлопных газах.

Последствия отказа от EGR-клапана:

• появляется детонация на определённых скоростях;
• повышается расход масла;
• есть риск образования микроповреждений в головке блока цилиндров.

к содержанию ↑

Частые проблемы клапана EGR

• Запирание клапана в закрытом положении. Причина — загрязнение клапана. Решение  — снять и очистить клапан или заменить на новый.

• Блокировка клапана в открытом положении — вызывает возврат части выхлопного газа в систему впуска в течение всей работы двигателя. Признаки — проблемы с запуском двигателя, значительную потерю мощности, не ровную работу двигателя на холостом ходу. Решение — как и прежде — чистка или замена на новый.
• Отказ контроллера клапана — также вызывает блокировку клапана. Требуертся замена всей системы.
• Неправильная работа клапана EGR из-за повреждения расходомера воздуха (неисправность, загрязнение датчика или обрыв провода) — почистите расходомер или замените его новым.
• Отказ охладителя рециркуляции отработавших газов — из-за потери герметичности отработавшие газы, проходящие через него, попадают в охлаждающую жидкость. Признаки этого сбоя можно спутать с повреждением прокладки под головкой. Причина — некачественное топливо (с большим количеством серы), старой охлаждающей жидкости, которая утратила свои антикоррозионные свойства, или воды в системе охлаждения.

Источники

• http://KrutiMotor.ru/egr-sistema-recirkulyacii-otrabotavshix-gazov/
• https://avtodvigateli.com/detali/sistema-egr-v-dizele. html
• https://principraboty.ru/princip-raboty-egr-na-dizele/
• https://AvtoNov.com/%D0%BA%D0%B0%D0%BF%D0%B0%D0%BD-egr-%D1%87%D1%82%D0%BE-%D1%8D%D1%82%D0%BE/
• https://voditelauto.ru/%D0%B5%D0%B3%D1%80-%D0%B2-%D0%B4%D0%B8%D0%B7%D0%B5%D0%BB%D1%8C%D0%BD%D0%BE%D0%BC-%D0%B4%D0%B2%D0%B8%D0%B3%D0%B0%D1%82%D0%B5%D0%BB%D0%B5/

[свернуть]

Клапан ЕГР в автомобиле: что это и для чего он нужен | 🚘Авто Новости Онлайн

28.12.2021

ЕГР или EGR (Exhaust Gas Recirculation – Рециркуляция Выхлопных Газов) по своему принципу работы обычный клапан, который управляется электронным блоком контроля двигателя (ЭБУ). Ещё можно встретить такое его обозначение – клапан рециркуляции отработанных газов, что тоже будет правильно. Стоить отметить, такая система есть и на бензиновых двигателях.

Принцип работы клапана ЕГР

Рисунок 1: Принцип работы клапана ЕГР

Из рисунка 1 видно, как работает ЕГР: он перепускает часть отработанных газов назад во впускной коллектор, где они, смешиваясь с воздухом, действуют как ингибитор – снижая температуру воспламенения топливной смеси. Но это происходит не всегда, а при определённых режимах работы двигателя.

Клапан закрыт при:

Он может иметь две системы привода заслонки, пневматическую и электрическую. На рисунке 2 видим клапан с пневматической системой привода заслонки. Работа пневматического клапана основана на срабатывании заслонки при низком давлении. Степень разрежения, которая подаётся на сам клапан, контролирует уже электромагнитный клапан.

Клапан ЕГР в двигателях системы Евро 5

На двигателях с Евро 5 работает система рециркуляции отработанных газов низкого давления. У такой системы присутствует сажевый фильтр, после которого воздух охлаждается и подаётся во впускной канал перед турбонагнетателем. Таким образом выхлопные газы, очищенные от сажи (сажа может вывести из строя ЕГР), проходят через турбину, не понижая давление наддува.

Благодаря всем этим несложным системам выхлопные газы уменьшают температуру сгорания топлива в цилиндре, соответственно снижается токсичность, а это и является основной задачей клапана ЕГР.

Рисунок 2: Клапан ЕГР с сажевым фильтром

Клапан ЕГР в двигателях системы Евро 4

В двигателях системы Евро 4 нет сажевого фильтра и вся сажа с парами масла попадает в воздушные каналы клапана и сам клапан. Таким образом эти вязкие вещества со временем накапливаются в нем, блокируют нормальную работу заслонки.

Забитый сажей ЕГР влияет на работу двигателя

Она теряет герметичность, газ из выхлопного коллектора беспрепятственно попадает назад в рабочую смесь, а это довольно значительно влияет на запуск холодного двигателя. Поэтому много водителей грешат на ЕГР, ищут мастеров, чтобы заглушить их.

Клапан ЕГР Евро 4

Все это, конечно, с практической точки зрения отлично, но тогда отрава в виде токсичных и опасных для человека газов бесконтрольно попадает во внешнее пространство.

Подытожив все вышесказанное, можно сделать вывод, что ЕГР (EGR) очень нужная деталь в автомобиле. При правильной её работе, двигатель не теряет своей мощности, но при этом становится намного экологичней. Единственное, что нужно делать – это вовремя менять этот клапан, тогда он вас не подведёт в пути, а ваше здоровье будет лучше!

Источник

Поделиться в социальных сетях

Вам может понравиться

Основные сведения о системах рециркуляции отработавших газов – что они делают, как они работают, как устранять неисправности

Неотъемлемая часть системы управления двигателем автомобиля, удачно названный клапан рециркуляции отработавших газов, или, сокращенно, клапан рециркуляции отработавших газов, рециркулирует точно отмеренные количества отработавших газов в система впуска двигателя для повышения эффективности двигателя, снижения расход топлива и снижение выбросов NOx.

В связи с растущим давлением на снижение выбросов клапан рециркуляции отработавших газов будет играть все более важную роль в будущем. Важно знать, что он делает, почему он выходит из строя и как заменить его, когда он выходит из строя.

Как работает клапан EGR?

Почти 80 процентов воздуха, которым мы дышим, состоит из азота. Однако, когда он подвергается воздействию чрезвычайно высоких температур в камере сгорания, плюс 1370°C, обычно инертный газ становится реактивным, создавая вредные оксиды азота или NOx, которые затем выбрасываются через выхлопную систему в атмосферу.

Примеры суровых условий для клапанов EGR:

Чтобы свести к минимуму это, клапан EGR позволяет точному количеству выхлопных газов повторно поступать во впускную систему, эффективно изменяя химический состав воздуха, поступающего в двигатель. С меньшим количеством кислорода теперь разбавленная смесь горит медленнее, снижая температура в камере сгорания почти на 150°C, а также снижение образования NOx для более чистого и эффективного выхлопа.

Клапан рециркуляции отработавших газов имеет два основных положения: открытое и закрытое, хотя положение может варьироваться в любом промежуточном положении. Клапан EGR закрыт, когда двигатель запускается. На холостом ходу и на низких скоростях требуется лишь небольшое количество энергии, поэтому только небольшое количество кислорода, поэтому клапан открывается постепенно — на холостом ходу он может быть открыт до 90%. Однако, когда требуется больший крутящий момент и мощность, например, при полном ускорении, клапан рециркуляции отработавших газов закрывается, чтобы обеспечить поступление в цилиндр как можно большего количества кислорода.

Клапаны рециркуляции отработавших газов не только сокращают выбросы NOx, но и могут использоваться в двигателях GDi уменьшенных размеров для снижения насосных потерь и повышения эффективности сгорания и устойчивости к детонации. В дизеле это также может помочь уменьшить детонацию дизельного двигателя на холостом ходу.

Типы клапанов EGR

Хотя существует несколько типов клапанов EGR — в более ранних системах используется клапан с вакуумным приводом, а в более новых автомобилях используется электронное управление — основные типы можно в общих чертах свести к следующим:

Дизельное топливо высокого давления Клапаны рециркуляции отработавших газов отводят выхлопные газы с высоким расходом и высоким содержанием сажи до того, как они попадут в сажевый фильтр — сажа может смешиваться с парами масла, образуя шлам. Затем газ возвращается во впускной коллектор либо через трубу или внутренние отверстия в головке блока цилиндров. Вторичный клапан также используется для создания вакуума во впускном коллекторе, поскольку он отсутствует в дизельных двигателях.

Дизель Клапаны рециркуляции отработавших газов низкого давления отводят выхлопные газы после того, как они прошли через сажевый фильтр — этот газ имеет меньший поток, но почти полностью очищен от сажи. Затем газ возвращается во впускной коллектор по трубе.

Бензиновые клапаны рециркуляции отработавших газов отводят отработавшие газы так же, как дизельный аналог высокого давления. Вакуум, создаваемый разрежением цилиндра, втягивает выхлопные газы, а поток регулируется открытием и закрытием самого клапана рециркуляции отработавших газов.

Вакуумные клапаны EGR используют вакуумный соленоид для изменения вакуума на диафрагме и, в свою очередь, открытия и закрытия EGR. Некоторые клапаны также оснащены датчиком обратной связи для информирования ЭБУ о положении клапанов.

Цифровые клапаны EGR оснащены электромагнитным или шаговым двигателем и, в большинстве случаев, датчиком обратной связи. Эти клапаны получают от ЭБУ сигнал с широтно-импульсной модуляцией для регулирования потока отработавших газов.

Почему выходят из строя клапаны EGR?

Клапаны EGR работают в агрессивной среде, поэтому со временем изнашиваются. Тем не менее, самой большой причиной отказа является накопление частиц углерода из выхлопных газов вдоль каналов EGR и системы впуска. Через некоторое время это засорит трубки, каналы для выхлопных газов и, в конечном итоге, плунжерный механизм клапана, в результате чего он либо заклинит в открытом, либо в закрытом положении. Неисправности также могут быть вызваны разрывом или протечкой мембраны клапана.

На что обратить внимание при неисправности клапана рециркуляции отработавших газов?

Симптомы, связанные с отказом клапана EGR, аналогичны симптомам многих других компонентов системы управления двигателем, и из-за этого неисправности EGR продолжают вызывать головную боль у многих техников. Тем не менее, есть несколько признаков, на которые стоит обратить внимание out for:

• Индикатор проверки двигателя: Как и в случае с большинством компонентов управления двигателем, проблема с клапаном рециркуляции отработавших газов может привести к срабатыванию индикатора проверки двигателя.
• Проблемы с работой двигателя: , если клапан застрял в открытом положении, соотношение воздух-топливо автомобиля будет нарушено, что приведет к проблемам с работой двигателя, таким как снижение мощности, плохое ускорение и неровный холостой ход. Он также может производить турбонаддув утечка давления, из-за чего турбина работает тяжелее.
• Повышенные выбросы NOx: когда клапан EGR остается закрытым, возникающие в результате высокие температуры в камере сгорания оставляют много несгоревшего топлива в выхлопных газах, что приводит к увеличению выбросов NOx и снижению эффективности использования топлива.
• Детонация в двигателе: более высокие температуры и NOx также могут привести к усилению детонации или детонации, которые слышны как стук в двигателе.

Поиск и устранение неисправностей клапана EGR

Учитывая различные типы клапанов EGR, всегда лучше следовать процедурам устранения неисправностей, подробно описанным в руководстве по обслуживанию, однако есть несколько общих шагов, которые могут помочь в точной диагностике:

Читать любые коды неисправностей на клапанах EGR с электронным управлением с помощью диагностического прибора.

• Убедитесь, что все вакуумные линии и электрические соединения подключены и расположены правильно.
• С помощью вакуумметра проверьте шланг подачи вакуума на наличие вакуума при частоте вращения от 2000 до 2500 об/мин. Отсутствие вакуума при нормальных рабочих температурах указывает на ослабленный шланг, заблокированный или неисправный вакуумный переключатель или соленоид или неисправный вакуумный усилитель/насос.
• Проверьте вакуумный соленоид при работающем двигателе. На клапанах EGR с электронным управлением активируйте соленоид с помощью диагностического прибора и проверьте вакуум на конце трубы. Если соленоид не открывается при подаче питания, застрял в открытом положении или закрытом положении, или имеет корродированное электрическое соединение, ослабленный провод или плохое заземление, это повлияет на работу EGR. Перед заменой определите основную причину.
• Если возможно, проверьте движение штока клапана в диапазоне от 1500 до 2000 об/мин. Шток клапана должен двигаться, если клапан работает правильно, если нет и есть вакуум, значит, есть неисправность.
• Подайте вакуум непосредственно на клапан EGR с помощью ручного вакуумного насоса или диагностического прибора в зависимости от типа клапана EGR. Если нет изменения качества холостого хода, то либо неисправен клапан EGR, либо проходы полностью забиты. Если двигатель работает с перебоями на холостом ходу или глохнет, проблема вызвана неисправностью системы управления.
• Снимите клапан рециркуляции отработавших газов и проверьте его на наличие нагара. По возможности удалите нагар, стараясь не загрязнить диафрагму.
• Осмотрите канал рециркуляции отработавших газов в коллекторе на предмет засорения и при необходимости очистите.

Общие коды неисправностей EGR

На клапанах EGR последних моделей распространены следующие коды неисправностей:

• P0400: Неисправность потока EGR
• P0401 : EGR недостаточный поток обнаружен
• P0402 : Обнаружен избыточный поток EGR
• P0403: Неисправность цепи EGR
• P0404: Диапазон/функционирование цепи EGR
• P0405: 9002 4 Датчик A EGR, низкий уровень сигнала
• P0406: Датчик A EGR, высокий уровень сигнала
• P0407: Датчик EGR B, низкий уровень сигнала
• P0408 : Датчик EGR B, высокий уровень сигнала
• P1403: Соленоид EGR, низкий уровень
• P1404: Система рециркуляции отработавших газов — закрыта ошибка иглы клапана
• P1405: Соленоид EGR высокий
• P1406: Ошибка положения штифта системы EGR

Как заменить неисправный клапан EGR?

• Сначала снимите кожух двигателя.
• Затем ослабьте электрический кабель на клапане и снимите электрические соединения и/или вакуумные линии, проверив наличие признаков повреждения.
• Снимите крепежные винты и проверьте клапан на наличие повреждений, коррозии или нагара.
• Тщательно очистите монтажную поверхность клапана EGR и установите новый клапан и прокладку. Удалите также свободный углерод из порта подачи EGR.
• Совместите клапан рециркуляции отработавших газов с отверстиями для болтов и прокладкой и снова прикрепите к корпусу.
• Затяните все крепежные детали с рекомендованным крутящим моментом.
• После надежной установки снова подсоедините вакуумные линии и/или электрические соединения.
• Наконец, используйте диагностический сканер, чтобы сбросить индикатор управления двигателем и проверить наличие других ошибок. Убедитесь, что контрольная лампа неисправности погасла, затем проведите дорожное испытание. Многие автомобили теперь требуют EGR клапан, подлежащий сбросу под адаптацию. Это просто позволяет ECU узнать положение остановки в точках открытия и закрытия. Если этого не сделать, клапан может сломаться и упасть в коллектор.


3 Распространенные причины чрезмерного потока в системе рециркуляции отработавших газов

Большинство автомобилей, выпущенных в последние годы, оснащены системой рециркуляции отработавших газов или системой рециркуляции выхлопных газов для краткости. Эта система направляет часть выхлопных газов обратно через двигатель. Такая рециркуляция устраняет многие токсичные вещества в выхлопных газах, а также обеспечивает необходимое охлаждение двигателя. В конечном счете, системы рециркуляции отработавших газов способствуют более чистым выбросам и лучшей топливной экономичности.

Однако с течением времени в системе рециркуляции отработавших газов могут появиться проблемы, которые мешают ей обеспечивать правильные результаты. В некоторых случаях система может пропускать чрезмерное количество выхлопных газов обратно в двигатель. Если вы хотите узнать больше о том, что может вызвать эту проблему, продолжайте читать. В этой статье описаны три частые причины избыточного потока в системе EGR.

1. Клапан застрял в открытом положении

В целях оптимизации производительности клапан системы рециркуляции отработавших газов позволяет выхлопным газам попадать в двигатель в определенные периоды времени, а в других случаях предотвращает их попадание. Ваш автомобиль использует информацию, предоставленную его сложной сенсорной системой, чтобы определить, когда и как долго открывать клапан рециркуляции отработавших газов. Тем не менее, если ваш клапан EGR застревает в открытом положении, он не может предотвратить попадание выхлопных газов в двигатель.

Эта проблема почти всегда связана с накоплением проблемных отложений на корпусе клапана. Сажа и другие побочные продукты, содержащиеся в выхлопных газах, могут накапливаться до такой степени, что клапан не может полностью закрыться. Избыточный поток выхлопных газов разбавляет количество кислорода, доступного в воздушно-топливной смеси, что приводит к неровной работе на холостом ходу, пропускам зажигания и даже к остановке двигателя.

Чтобы отложения не влияли на работу клапана EGR, большинство экспертов рекомендуют очищать и проверять клапан EGR примерно раз в год.

2. Грязный воздушный фильтр

В идеально сбалансированном двигателе воздух и топливо смешиваются в таких точных пропорциях, что сгорает до последней капли топлива. Тем не менее, немногие двигатели могут достичь такого результата в реальной жизни. Вместо этого часть несгоревшего топлива выходит из двигателя вместе с выхлопом. Ваша система рециркуляции отработавших газов повышает эффективность использования топлива за счет рециркуляции этого топлива через двигатель во второй раз.

К сожалению, эта функция может привести к проблемам с двигателями, соотношение воздух-топливо которых слишком далеко от идеального. Богатое топливо — другими словами, слишком много бензина по отношению к количеству воздуха — означает, что больше топлива, чем обычно, выйдет из вашего двигателя несгоревшим. В результате клапан рециркуляции отработавших газов будет оставаться открытым даже в то время, когда он обычно этого не делает.

Одним из наиболее распространенных виновников здесь является воздушный фильтр вашего автомобиля. Чрезмерно грязный фильтр ограничивает поток воздуха в двигатель, что часто приводит к обогащению топлива. Заменив воздушный фильтр, вы должны не только восстановить идеальное соотношение воздух-топливо, но и решить проблемы, связанные с чрезмерным расходом системы EGR.

3. Плохая прокладка

Другая распространенная причина избыточного потока EGR связана с прокладкой, используемой для создания воздухонепроницаемого уплотнения между клапаном EGR и его монтажной поверхностью. Хотя прокладки системы рециркуляции отработавших газов состоят из прочных и термостойких материалов, со временем на них могут появиться трещины и другие проблемы.

Поврежденная прокладка клапана рециркуляции отработавших газов может привести к попаданию выхлопных газов в двигатель, даже если клапан рециркуляции отработавших газов остается в закрытом положении. Единственное решение этой проблемы – как можно скорее установить новую прокладку.
