Стартер является основным агрегатом пусковой системы двигателя, раскручивающий его вал до частоты вращения, необходимой для запуска мотора. Знать, что такое стартер в автомобиле и для чего он служит необходимо, чтобы определить неисправность и выполнить ремонт.
Описание устройства
Данное устройство выполнено в виде цилиндра, помещенного в металлический корпус. Его длина составляет около 15 см, а диаметр — примерно 7-10 см в зависимости от модели. К стартерному механизму может быть подключен еще один цилиндрический элемент меньших размеров — реле. Узел будет соединяться как минимум с одним проводом от аккумулятора, еще один проводник может идти на реле.
>Для чего нужен стартер в автомобиле и где он находится?
Стартер в автомобиле — это механизм, назначение которого заключается в воздействии на коленвал с целью его прокручивания, необходимого для запуска двигателя.
Стартер устанавливается в месте соединения силового агрегата с коробкой передач. Здесь располагается обычно пластиковый кожух, выполненный в виде колокола. В зависимости от модели авто стартерный механизм может устанавливаться ближе к верхней части либо внизу. В первом случае автовладелец получит к нему доступ из моторного отсека, а во втором — из-под днища. Фиксация устройства осуществляется с помощью двух или трех болтов.
Устройство автомобильного стартера
Конструктивно данный узел в машине состоит из следующих компонентов:
- вал приводного устройства;
- втулка, расположенная на передней крышке механизма;
- ограничительное колечко;
- шестерня, оснащенная внутренним кольцом обгонной муфты;
- ролик обгонного шкива;
- опора вала приводного устройства с вкладышем;
- ось планетарной шестеренки;
- уплотнительный элемент;
- кронштейн рычага механизма;
- сам рычаг приводного устройства;
- передняя крышка стартерного механизма;
- якорное устройство реле;
- фиксирующая обмотка;
- тяговая обмотка;
- втягивающее реле;
- шток указанного выше элемента;
- сердечник втягивающего реле;
- пластина с контактными элементами механизма;
- контактные винты;
- вывод для подключения плюсовых щеточных элементов;
- скоба;
- держатель щеток;
- плюсовая щетка;
- вал якорного устройства;
- стяжной элемент;
- задняя крышка механизма, оснащенная втулкой;
- коллекторное устройство;
- корпус стартера автомобиля;
- постоянный магнит;
- сердечник якорного устройства;
- опора вала якоря с установленным вкладышем;
- планетарная шестеренка механизма;
- основная шестерня устройства, являющаяся центральной;
- водило;
- шестеренка, оснащенная внутренними зубчиками;
- кольцо отводки устройства;
- ступица с внешним колечком обгонной муфты.
Принцип работы стартера
При попытке запуска двигателя узел работает следующим образом:
- Ток подается через замкнутые контактные элементы замка зажигания на реле механизма. После этого он идет на клеммы тяговой обмотки.
- Якорное устройство тягового реле начинает выполнять поступательные движения внутри корпуса механизма. Это приводит к перемещению обгонной муфты до момента, пока зубчики ее рабочей шестеренки не зацепятся с зубцами венца маховика.
- Когда якорное устройство тягового реле достигнет конечного положения, это приведет к замыканию контактных элементов. В итоге происходит подача тока непосредственно на обмотку электрического моторчика, а также на элемент, удерживающий реле.
- Вал стартерного механизма начинает передавать крутящийся момент на коленвал силового агрегата, для чего используется маховик. Подача вращения способствует обеспечению запуска двигателя машины.
- После того как скорость вращения маховика станет больше, чем коленвала двигателя, зубчики рабочей шестеренки бендикса покинут зацепление с венцом. Это приведет к возвращению пружинки обгонной муфты к начальному состоянию, которое было до запуска ДВС.
- На следующем этапе ключ в замке положения возвращается в стандартное состояние. Это приводит к прекращению подачи тока на контактные элементы стартерного устройства от аккумулятора. В дальнейшем функционирование двигателя автомобиля проходит без участия механизма.
Данный тип устройств можно разделить на две разновидности:
- с редуктором;
- без него.

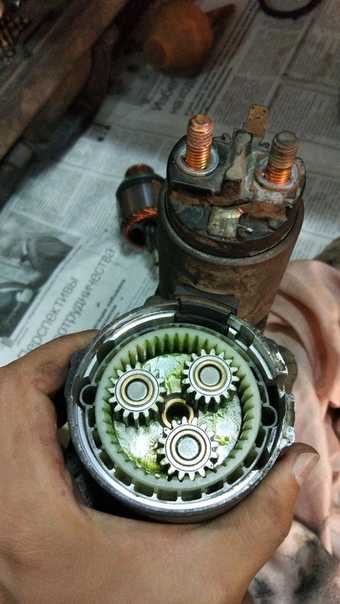

С редуктором
Основная особенность такого типа механизмов заключается в пониженном потреблении тока для обеспечения эффективного функционирования узла. Благодаря этому стартер может качественно прокрутить коленвал двигателя даже в случае низкого заряда батареи. Основным преимуществом устройств считается использование постоянных магнитов в конструкции.
На практике автовладельцы машин, оснащенных такими стартерами, сталкиваются с другими проблемами. К примеру, длительная эксплуатация приводит к выходу из строя вращающейся шестеренки. Однако, данная неисправность обычно обусловлена заводским браком либо некачественным изготовлением механизма.
Кроме высокого срока службы, редукторные устройства обладают следующими преимуществами:
- компактные габариты и небольшой вес;
- низкая стоимость запчастей для ремонта и восстановления механизма;
- возможность эффективного запуска силового агрегата в условиях пониженных температур.
Минусы устройств:
- запчасти для ремонта узла найти проблематично, поэтому их часто приходится заказывать;
- в результате низкой стоимости деталей страдает их качество;
- сложность выполнения ремонта по сравнению с безредукторными механизмами.
Без редуктора
По конструкции такой тип механизмов не оснащается редукторным элементом, но характеризуется прямым воздействием на вращение шестеренки. Основное преимущество заключается в более упрощенном устройстве стартерного узла, что позволяет произвести его ремонт самостоятельно. Когда подача тока на электромагнитный выключательный элемент завершена, шестеренка механизма моментально сцепляется с маховиком. Это способствует более быстрому зажиганию и запуску двигателя.
Данный тип стартерных механизмов характеризуется повышенной выносливостью, которая способствует увеличению срока службы. Это позволяет снизить вероятность появления неисправностей в результате воздействия тока. К недостаткам безредукторных устройств следует отнести низкое качество функционирования в сильный мороз.
Основные плюсы стартеров, не оснащенных редукторами:
- высокая надежность;
- возможность проведения простого ремонта;
- если устройство сломается, в продаже без проблем можно найти детали для его восстановления.
Минусы:
- безредукторные механизмы более громоздкие, их масса выше;
- для работы такого устройства требуется больше электроэнергии;
- в результате того, что при производстве таких стартеров используются дорогостоящие материалы, стоимость замены деталей будет более высокой.
