Что такое соленоид в машине: Что такое соленоид в машине?

Что такое соленоид в машине?

Соленоиды, не имеют ничего общего с обычной солью, хотя по звуку эти понятия несколько роднятся. На самом деле соленодоиды-это такие клапана в легковой машине.

Зачем они нужны?

Соленоиды, обеспечивают в машине открытие специального клапана, который в свою очередь нужен для смазки АКПП. Такие Соленоиды для АКПП, сами

по-себе не работают. Их функционал зависит от работы электронного блока в авто. Также стоит указать на то, что и сами АКПП, являются клапанами непростыми, а электромагнитными. С их помощью владелец авто может регулировать бесперебойную и надежную как смазку, так и охлаждение всех находящихся в трансмиссии частей.

Что собой представляет подобный клапан?

Строение соленоидов АКПП довольно простое. В обычный клапан такой конструкции входит магнитный стержень, имеющий обмотку из меди. Таким образом, когда авто готово к движению и все важные узлы уже находятся под напряжением, соленоид открывает и закрывает специальный канал в котором содержится смазочное масло для АКПП.

Тем самым охлаждая важные узлы в работе авто.

В чем принцип действия?

Он до банальности простой. Когда напруги нет, то соленоид АКПП, притягивается к масляному каналу за счет пружин. Так происходит закрытие канала. Однако при поступлении тока, возникает магнитное поле за счет которого пружина как бы автоматически выталкивает клапан наружу, открывая доступ к маслу для смазки.

Разновидности клапанов

Современные соленоиды в отличие от устаревших классических устроены несколько сложнее и управляются за счет импульсной модуляции. Такое нововведение позволило клапану открываться намного плавнее чем обычно. В результате чего количество поступающего масла увеличивается, плавно растекаясь по деталям, обеспечивая более качественную смазку АКПП. Преимуществом современных соленоидов можно назвать экономность последних при выходе из строя. Замены осуществляются по одному, а не комплектом как в классическом варианте.

Типы клапанов на сегодня

Среди нынешних деталей, как например, соленоид АКПП можно выделить несколько самых распространенных типов электроклапанов авто. Итак: 1. 3, 4, 5-WAY электроклапана, они служат «переключателями». Бывают как шариковыми, так и золотниковыми. 2. EPC или LPC –эти модели осуществляют контролирующую функцию линейного давления. 3. ТСС больше служит для осуществления блокировки гидротрансформатора. 4. Shift solenoid — соленоид-переключатель, служащий для переключения скоростей, его еще называют «шифтовиком». 5. Современные клапана, так называемые функциональные, которые обеспечивают управление клапанами непосредственно самой плиты по типу транзистора в стандартной электросхеме. 6. Модель обеспечивающая качество переключения передач и работает она лишь для мягкого переключения со скольжением передач. 7. Соленоид управляющий охлаждением смазки. Его работа сродни термостату, который осуществляет открытие канала для понижения температуры масла через внешний радиатор, к примеру. Как видите, на сегодня типов и видов соленоидов очень большое количество. Причем, их конструкции и возможности все время расширяются и усложняются одновременно, а диагностика и ремонт упрощается до банальной замены.

Хотя еще недавно в большинстве случаев требовалась чистка соленоидов.

Как распознать поломку?

Соленоид АКПП при неисправности можно определить по некоторым признакам: 1. Ваша АКПП стала намного чаще перестраиваться в режим аварийности. 2. Если при стандартном переключении скоростного режима появились резкие толчки. 3. Если при плавном наборе оборотов отчетливо слышны удары в коробке. Таким образом, заметив такие признаки в машине, владельцу нужно срочно провести глубокую сервисную диагностику и при обнаружении прибегнуть к ремонту АКПП. Поскольку в подобных случаях мастера сервисных центров чаще всего обнаруживают именно неисправности соленоидов.

Возможные причины выхода из строя клапанов

Современные соленоиды, способны выходить из рабочего строя, как и любой другой сложный компонент авто. Причем причины могут быть не только из-за износа последних, но и связанные с другими скорее внешними причинами. 1. Одной из причин неисправности АКПП и соленоидов в частности может стать применение владельцем автомобиля плохого, некачественного масла. Что же происходит в этом случае? На частях клапана начинает коксоваться масляный осадок, что в определенный момент заклинит в одном положении шток, а значит и сам канал и ни о каком нормальном функционале уже речь идти не может. Ремонт соленоида в этом случае сложный и дорогостоящий, поскольку менять придется не один,а все сразу. Избежать этого поможет регулярная замена расходно-смазочных материалов. 2. К поломке электроклапанов может привести и неисправность блока управления авто. Но проверить так это или нет можно лишь путем компьютерной диагностики машины. Цена восстановления при этом будет высокой за счет стоимости самого блочка.

Характер езды

Как бы это удивительно не казалось, но от характера езды на вашем авто, во многом зависит и срок службы который сможет прослужить вам соленоид. Специалисты утверждают что более мягкая неторопливая езда на машине значительно продлевает срок службы соленоидов. А вот если вы поклонник более агрессивной манеры ведения своего авто, то должны знать, что частое нажатие на педаль газа и частое переключение передачи, станет причиной отказа от работы, выхода из рабочего строя соленоида, износа в прямом смысле слова, буквально на первой сотне километров. Износ плунжера также станет причиной отказа работы клапана, будет наблюдаться нерегулярная подача тока, затем вы заметите что плохо подается смазка в АКПП, дальше вы увидите плохой функционал гидроблока и коробки в целом и так далее. То есть банальное чрезмерное использование педали сцепления, может привести к автоматической неисправности и нарушению работы электроклапана-соленоида.

Чем чревато?

Многих автовладельцев часто волнует вопрос о том, можно ли игнорировать отработавший свой ресурс электроклапан и чем это чревато, если ли какая –то альтернатива или нужно срочно ехать в СТО. Давайте по порядку. По сути электроклапана открывают канал, заблокированного сцепления фрикционов. Конечно скоростя можно переключать и с толчками, не страшно, тем более что вы знаете, что это неисправный клапан. Но при этом, нельзя также забывать и о том, что может быть не до конца открытым либо закрытым сам канал, что сродни недоотжатому в МКП сцеплению. Это создаст недостачу давления и работу в сухом режиме, что станет причиной сжигания и масла и фрикционов, начнется выработка всего железа и втулки.

В конечном итоге вы получите смерть соленоидов из-за их работы на полное сечение.

Что это значит?

Лишь то, что после выработки ресурса втулок вибрации, полетят все валы, а также и сочленения. Итог будет таковым, что ремонтировать вашу коробку уже не будет смысла, проще будет купить ее новую. Поэтому любите свое авто, как себя, делайте все вовремя и машинка прослужит вам долгие годы. Ведь неверную работу клапанов-соленоидов можно сравнить с болезнью человека, такой как ангина или ГРИПП. Перенося которую на ногах, человек гробит свое сердце навсегда, так и тут.

Итоги

Давайте подведем итоги. Самыми распространенными причинами отказа электроклапанов в коробке, являются: 1. Засорение. Высочайший урон приносит клеевой слой на фрикционах. Все канальчики забиваются, а плунжеры при этом клинит. Нештатный функционал соленоидов-клапанов может нарушить работу всей АКПП. Значит гидравлический блок время от времени все-таки стоит чистить и желательно его менять по мере изнашивания фрикционов.

Особого внимания заслуживает фрикцион гидротрансформатора. 2. Выработка самого клапана-соленоида и его частей. Смиритесь, они к сожалению, тоже не вечны и имеют свой разумный ресурс. Хорошо бы выполнять их замену по регламенту, не дожидаясь пока компьютер при диагностике станет показывать ошибку. Помните даже максимально современным и надежным электроклапанам замена нужна уже на 200000 километрах пробега! Самые незначительные изменения характеристик в работе электроклапанов гидроблока коробки, повлекут за собой наличие в движении пробуксовок, толчков при смене передач. При длительной ненормальной эксплуатации поломаются все железные детали коробки: корзина сцепления, лента торможения, планетарные механизмы и прочее. А восстановление с заменой последних в денежном плане выйдет гораздо дороже текущего периодического сервиса.

Что такое соленоид в машине?

Соленоиды, не имеют ничего общего с обычной солью, хотя по звуку эти понятия несколько роднятся. На самом деле соленодоиды-это такие клапана в легковой машине.

Зачем они нужны?

Соленоиды, обеспечивают в машине открытие специального клапана, который в свою очередь нужен для смазки АКПП. Такие Соленоиды для АКПП, сами

по-себе не работают. Их функционал зависит от работы электронного блока в авто. Также стоит указать на то, что и сами АКПП, являются клапанами непростыми, а электромагнитными. С их помощью владелец авто может регулировать бесперебойную и надежную как смазку, так и охлаждение всех находящихся в трансмиссии частей.

Что собой представляет подобный клапан?

Строение соленоидов АКПП довольно простое. В обычный клапан такой конструкции входит магнитный стержень, имеющий обмотку из меди. Таким образом, когда авто готово к движению и все важные узлы уже находятся под напряжением, соленоид открывает и закрывает специальный канал в котором содержится смазочное масло для АКПП. Тем самым охлаждая важные узлы в работе авто.

В чем принцип действия?

Он до банальности простой. Когда напруги нет, то соленоид АКПП, притягивается к масляному каналу за счет пружин. Так происходит закрытие канала. Однако при поступлении тока, возникает магнитное поле за счет которого пружина как бы автоматически выталкивает клапан наружу, открывая доступ к маслу для смазки.

Разновидности клапанов

Современные соленоиды в отличие от устаревших классических устроены несколько сложнее и управляются за счет импульсной модуляции. Такое нововведение позволило клапану открываться намного плавнее чем обычно. В результате чего количество поступающего масла увеличивается, плавно растекаясь по деталям, обеспечивая более качественную смазку АКПП. Преимуществом современных соленоидов можно назвать экономность последних при выходе из строя. Замены осуществляются по одному, а не комплектом как в классическом варианте.

Типы клапанов на сегодня

Среди нынешних деталей, как например, соленоид АКПП можно выделить несколько самых распространенных типов электроклапанов авто. Итак: 1. 3, 4, 5-WAY электроклапана, они служат «переключателями». Бывают как шариковыми, так и золотниковыми. 2. EPC или LPC –эти модели осуществляют контролирующую функцию линейного давления. 3. ТСС больше служит для осуществления блокировки гидротрансформатора. 4. Shift solenoid — соленоид-переключатель, служащий для переключения скоростей, его еще называют «шифтовиком». 5. Современные клапана, так называемые функциональные, которые обеспечивают управление клапанами непосредственно самой плиты по типу транзистора в стандартной электросхеме. 6. Модель обеспечивающая качество переключения передач и работает она лишь для мягкого переключения со скольжением передач. 7. Соленоид управляющий охлаждением смазки. Его работа сродни термостату, который осуществляет открытие канала для понижения температуры масла через внешний радиатор, к примеру. Как видите, на сегодня типов и видов соленоидов очень большое количество. Причем, их конструкции и возможности все время расширяются и усложняются одновременно, а диагностика и ремонт упрощается до банальной замены. Хотя еще недавно в большинстве случаев требовалась чистка соленоидов.

Как распознать поломку?

Соленоид АКПП при неисправности можно определить по некоторым признакам: 1. Ваша АКПП стала намного чаще перестраиваться в режим аварийности. 2. Если при стандартном переключении скоростного режима появились резкие толчки. 3. Если при плавном наборе оборотов отчетливо слышны удары в коробке. Таким образом, заметив такие признаки в машине, владельцу нужно срочно провести глубокую сервисную диагностику и при обнаружении прибегнуть к ремонту АКПП. Поскольку в подобных случаях мастера сервисных центров чаще всего обнаруживают именно неисправности соленоидов.

Возможные причины выхода из строя клапанов

Современные соленоиды, способны выходить из рабочего строя, как и любой другой сложный компонент авто. Причем причины могут быть не только из-за износа последних, но и связанные с другими скорее внешними причинами. 1. Одной из причин неисправности АКПП и соленоидов в частности может стать применение владельцем автомобиля плохого, некачественного масла. Что же происходит в этом случае? На частях клапана начинает коксоваться масляный осадок, что в определенный момент заклинит в одном положении шток, а значит и сам канал и ни о каком нормальном функционале уже речь идти не может. Ремонт соленоида в этом случае сложный и дорогостоящий, поскольку менять придется не один,а все сразу. Избежать этого поможет регулярная замена расходно-смазочных материалов. 2. К поломке электроклапанов может привести и неисправность блока управления авто. Но проверить так это или нет можно лишь путем компьютерной диагностики машины. Цена восстановления при этом будет высокой за счет стоимости самого блочка.

Характер езды

Как бы это удивительно не казалось, но от характера езды на вашем авто, во многом зависит и срок службы который сможет прослужить вам соленоид. Специалисты утверждают что более мягкая неторопливая езда на машине значительно продлевает срок службы соленоидов. А вот если вы поклонник более агрессивной манеры ведения своего авто, то должны знать, что частое нажатие на педаль газа и частое переключение передачи, станет причиной отказа от работы, выхода из рабочего строя соленоида, износа в прямом смысле слова, буквально на первой сотне километров. Износ плунжера также станет причиной отказа работы клапана, будет наблюдаться нерегулярная подача тока, затем вы заметите что плохо подается смазка в АКПП, дальше вы увидите плохой функционал гидроблока и коробки в целом и так далее. То есть банальное чрезмерное использование педали сцепления, может привести к автоматической неисправности и нарушению работы электроклапана-соленоида.

Чем чревато?

Многих автовладельцев часто волнует вопрос о том, можно ли игнорировать отработавший свой ресурс электроклапан и чем это чревато, если ли какая –то альтернатива или нужно срочно ехать в СТО. Давайте по порядку. По сути электроклапана открывают канал, заблокированного сцепления фрикционов. Конечно скоростя можно переключать и с толчками, не страшно, тем более что вы знаете, что это неисправный клапан. Но при этом, нельзя также забывать и о том, что может быть не до конца открытым либо закрытым сам канал, что сродни недоотжатому в МКП сцеплению. Это создаст недостачу давления и работу в сухом режиме, что станет причиной сжигания и масла и фрикционов, начнется выработка всего железа и втулки. В конечном итоге вы получите смерть соленоидов из-за их работы на полное сечение.

Что это значит?

Лишь то, что после выработки ресурса втулок вибрации, полетят все валы, а также и сочленения. Итог будет таковым, что ремонтировать вашу коробку уже не будет смысла, проще будет купить ее новую. Поэтому любите свое авто, как себя, делайте все вовремя и машинка прослужит вам долгие годы. Ведь неверную работу клапанов-соленоидов можно сравнить с болезнью человека, такой как ангина или ГРИПП. Перенося которую на ногах, человек гробит свое сердце навсегда, так и тут.

Итоги

Давайте подведем итоги. Самыми распространенными причинами отказа электроклапанов в коробке, являются: 1. Засорение. Высочайший урон приносит клеевой слой на фрикционах. Все канальчики забиваются, а плунжеры при этом клинит. Нештатный функционал соленоидов-клапанов может нарушить работу всей АКПП. Значит гидравлический блок время от времени все-таки стоит чистить и желательно его менять по мере изнашивания фрикционов. Особого внимания заслуживает фрикцион гидротрансформатора. 2. Выработка самого клапана-соленоида и его частей. Смиритесь, они к сожалению, тоже не вечны и имеют свой разумный ресурс. Хорошо бы выполнять их замену по регламенту, не дожидаясь пока компьютер при диагностике станет показывать ошибку. Помните даже максимально современным и надежным электроклапанам замена нужна уже на 200000 километрах пробега! Самые незначительные изменения характеристик в работе электроклапанов гидроблока коробки, повлекут за собой наличие в движении пробуксовок, толчков при смене передач. При длительной ненормальной эксплуатации поломаются все железные детали коробки: корзина сцепления, лента торможения, планетарные механизмы и прочее. А восстановление с заменой последних в денежном плане выйдет гораздо дороже текущего периодического сервиса.

Что такое соленоид в машине?

Соленоиды, не имеют ничего общего с обычной солью, хотя по звуку эти понятия несколько роднятся. На самом деле соленодоиды-это такие клапана в легковой машине.

Зачем они нужны?

Соленоиды, обеспечивают в машине открытие специального клапана, который в свою очередь нужен для смазки АКПП. Такие Соленоиды для АКПП, сами

по-себе не работают. Их функционал зависит от работы электронного блока в авто. Также стоит указать на то, что и сами АКПП, являются клапанами непростыми, а электромагнитными. С их помощью владелец авто может регулировать бесперебойную и надежную как смазку, так и охлаждение всех находящихся в трансмиссии частей.

Что собой представляет подобный клапан?

Строение соленоидов АКПП довольно простое. В обычный клапан такой конструкции входит магнитный стержень, имеющий обмотку из меди. Таким образом, когда авто готово к движению и все важные узлы уже находятся под напряжением, соленоид открывает и закрывает специальный канал в котором содержится смазочное масло для АКПП. Тем самым охлаждая важные узлы в работе авто.

В чем принцип действия?

Он до банальности простой. Когда напруги нет, то соленоид АКПП, притягивается к масляному каналу за счет пружин. Так происходит закрытие канала. Однако при поступлении тока, возникает магнитное поле за счет которого пружина как бы автоматически выталкивает клапан наружу, открывая доступ к маслу для смазки.

Разновидности клапанов

Современные соленоиды в отличие от устаревших классических устроены несколько сложнее и управляются за счет импульсной модуляции. Такое нововведение позволило клапану открываться намного плавнее чем обычно. В результате чего количество поступающего масла увеличивается, плавно растекаясь по деталям, обеспечивая более качественную смазку АКПП. Преимуществом современных соленоидов можно назвать экономность последних при выходе из строя. Замены осуществляются по одному, а не комплектом как в классическом варианте.

Типы клапанов на сегодня

Среди нынешних деталей, как например, соленоид АКПП можно выделить несколько самых распространенных типов электроклапанов авто. Итак: 1. 3, 4, 5-WAY электроклапана, они служат «переключателями». Бывают как шариковыми, так и золотниковыми. 2. EPC или LPC –эти модели осуществляют контролирующую функцию линейного давления. 3. ТСС больше служит для осуществления блокировки гидротрансформатора. 4. Shift solenoid — соленоид-переключатель, служащий для переключения скоростей, его еще называют «шифтовиком». 5. Современные клапана, так называемые функциональные, которые обеспечивают управление клапанами непосредственно самой плиты по типу транзистора в стандартной электросхеме. 6. Модель обеспечивающая качество переключения передач и работает она лишь для мягкого переключения со скольжением передач. 7. Соленоид управляющий охлаждением смазки. Его работа сродни термостату, который осуществляет открытие канала для понижения температуры масла через внешний радиатор, к примеру. Как видите, на сегодня типов и видов соленоидов очень большое количество. Причем, их конструкции и возможности все время расширяются и усложняются одновременно, а диагностика и ремонт упрощается до банальной замены. Хотя еще недавно в большинстве случаев требовалась чистка соленоидов.

Как распознать поломку?

Соленоид АКПП при неисправности можно определить по некоторым признакам: 1. Ваша АКПП стала намного чаще перестраиваться в режим аварийности. 2. Если при стандартном переключении скоростного режима появились резкие толчки. 3. Если при плавном наборе оборотов отчетливо слышны удары в коробке. Таким образом, заметив такие признаки в машине, владельцу нужно срочно провести глубокую сервисную диагностику и при обнаружении прибегнуть к ремонту АКПП. Поскольку в подобных случаях мастера сервисных центров чаще всего обнаруживают именно неисправности соленоидов.

Возможные причины выхода из строя клапанов

Современные соленоиды, способны выходить из рабочего строя, как и любой другой сложный компонент авто. Причем причины могут быть не только из-за износа последних, но и связанные с другими скорее внешними причинами. 1. Одной из причин неисправности АКПП и соленоидов в частности может стать применение владельцем автомобиля плохого, некачественного масла. Что же происходит в этом случае? На частях клапана начинает коксоваться масляный осадок, что в определенный момент заклинит в одном положении шток, а значит и сам канал и ни о каком нормальном функционале уже речь идти не может. Ремонт соленоида в этом случае сложный и дорогостоящий, поскольку менять придется не один,а все сразу. Избежать этого поможет регулярная замена расходно-смазочных материалов. 2. К поломке электроклапанов может привести и неисправность блока управления авто. Но проверить так это или нет можно лишь путем компьютерной диагностики машины. Цена восстановления при этом будет высокой за счет стоимости самого блочка.

Характер езды

Как бы это удивительно не казалось, но от характера езды на вашем авто, во многом зависит и срок службы который сможет прослужить вам соленоид. Специалисты утверждают что более мягкая неторопливая езда на машине значительно продлевает срок службы соленоидов. А вот если вы поклонник более агрессивной манеры ведения своего авто, то должны знать, что частое нажатие на педаль газа и частое переключение передачи, станет причиной отказа от работы, выхода из рабочего строя соленоида, износа в прямом смысле слова, буквально на первой сотне километров. Износ плунжера также станет причиной отказа работы клапана, будет наблюдаться нерегулярная подача тока, затем вы заметите что плохо подается смазка в АКПП, дальше вы увидите плохой функционал гидроблока и коробки в целом и так далее. То есть банальное чрезмерное использование педали сцепления, может привести к автоматической неисправности и нарушению работы электроклапана-соленоида.

Чем чревато?

Многих автовладельцев часто волнует вопрос о том, можно ли игнорировать отработавший свой ресурс электроклапан и чем это чревато, если ли какая –то альтернатива или нужно срочно ехать в СТО. Давайте по порядку. По сути электроклапана открывают канал, заблокированного сцепления фрикционов. Конечно скоростя можно переключать и с толчками, не страшно, тем более что вы знаете, что это неисправный клапан. Но при этом, нельзя также забывать и о том, что может быть не до конца открытым либо закрытым сам канал, что сродни недоотжатому в МКП сцеплению. Это создаст недостачу давления и работу в сухом режиме, что станет причиной сжигания и масла и фрикционов, начнется выработка всего железа и втулки. В конечном итоге вы получите смерть соленоидов из-за их работы на полное сечение.

Что это значит?

Лишь то, что после выработки ресурса втулок вибрации, полетят все валы, а также и сочленения. Итог будет таковым, что ремонтировать вашу коробку уже не будет смысла, проще будет купить ее новую. Поэтому любите свое авто, как себя, делайте все вовремя и машинка прослужит вам долгие годы. Ведь неверную работу клапанов-соленоидов можно сравнить с болезнью человека, такой как ангина или ГРИПП. Перенося которую на ногах, человек гробит свое сердце навсегда, так и тут.

Итоги

Давайте подведем итоги. Самыми распространенными причинами отказа электроклапанов в коробке, являются: 1. Засорение. Высочайший урон приносит клеевой слой на фрикционах. Все канальчики забиваются, а плунжеры при этом клинит. Нештатный функционал соленоидов-клапанов может нарушить работу всей АКПП. Значит гидравлический блок время от времени все-таки стоит чистить и желательно его менять по мере изнашивания фрикционов. Особого внимания заслуживает фрикцион гидротрансформатора. 2. Выработка самого клапана-соленоида и его частей. Смиритесь, они к сожалению, тоже не вечны и имеют свой разумный ресурс. Хорошо бы выполнять их замену по регламенту, не дожидаясь пока компьютер при диагностике станет показывать ошибку. Помните даже максимально современным и надежным электроклапанам замена нужна уже на 200000 километрах пробега! Самые незначительные изменения характеристик в работе электроклапанов гидроблока коробки, повлекут за собой наличие в движении пробуксовок, толчков при смене передач. При длительной ненормальной эксплуатации поломаются все железные детали коробки: корзина сцепления, лента торможения, планетарные механизмы и прочее. А восстановление с заменой последних в денежном плане выйдет гораздо дороже текущего периодического сервиса.

Соленоид в автомобиле

Что такое соленоид АКПП? Разновидности, типы и принцип действия соленоидных клапанов

Соленоиды, не имеют ничего общего с обычной солью, хотя по звуку эти понятия несколько роднятся. На самом деле соленодоиды-это такие клапана в легковой машине.

Зачем они нужны?

Соленоиды, обеспечивают в машине открытие специального клапана, который в свою очередь нужен для смазки АКПП. Такие Соленоиды для АКПП, сами по-себе не работают. Их функционал зависит от работы электронного блока в авто.

Также стоит указать на то, что и сами АКПП, являются клапанами непростыми, а электромагнитными. С их помощью владелец авто может регулировать бесперебойную и надежную как смазку, так и охлаждение всех находящихся в трансмиссии частей.

Что собой представляет подобный клапан?

Строение соленоидов АКПП довольно простое. В обычный клапан такой конструкции входит магнитный стержень, имеющий обмотку из меди. Таким образом, когда авто готово к движению и все важные узлы уже находятся под напряжением, соленоид открывает и закрывает специальный канал в котором содержится смазочное масло для АКПП. Тем самым охлаждая важные узлы в работе авто.

В чем принцип действия?

Он до банальности простой. Когда напруги нет, то соленоид АКПП, притягивается к масляному каналу за счет пружин. Так происходит закрытие канала. Однако при поступлении тока, возникает магнитное поле за счет которого пружина как бы автоматически выталкивает клапан наружу, открывая доступ к маслу для смазки.

Разновидности клапанов

Современные соленоиды в отличие от устаревших классических устроены несколько сложнее и управляются за счет импульсной модуляции. Такое нововведение позволило клапану открываться намного плавнее чем обычно. В результате чего количество поступающего масла увеличивается, плавно растекаясь по деталям, обеспечивая более качественную смазку АКПП.

Преимуществом современных соленоидов можно назвать экономность последних при выходе из строя. Замены осуществляются по одному, а не комплектом как в классическом варианте.

Типы клапанов на сегодня

Среди нынешних деталей, как например, соленоид АКПП можно выделить несколько самых распространенных типов электроклапанов авто.

Итак:

1. 3, 4, 5-WAY электроклапана, они служат «переключателями». Бывают как шариковыми, так и золотниковыми.

2. EPC или LPC –эти модели осуществляют контролирующую функцию линейного давления.

3. ТСС больше служит для осуществления блокировки гидротрансформатора.

4. Shift solenoid — соленоид-переключатель, служащий для переключения скоростей, его еще называют «шифтовиком».

5. Современные клапана, так называемые функциональные, которые обеспечивают управление клапанами непосредственно самой плиты по типу транзистора в стандартной электросхеме.

6. Модель обеспечивающая качество переключения передач и работает она лишь для мягкого переключения со скольжением передач.

7. Соленоид управляющий охлаждением смазки. Его работа сродни термостату, который осуществляет открытие канала для понижения температуры масла через внешний радиатор, к примеру.

Как видите, на сегодня типов и видов соленоидов очень большое количество. Причем, их конструкции и возможности все время расширяются и усложняются одновременно, а диагностика и ремонт упрощается до банальной замены. Хотя еще недавно в большинстве случаев требовалась чистка соленоидов.

Как распознать поломку?

Соленоид АКПП при неисправности можно определить по некоторым признакам:

1. Ваша АКПП стала намного чаще перестраиваться в режим аварийности.

2. Если при стандартном переключении скоростного режима появились резкие толчки.

3. Если при плавном наборе оборотов отчетливо слышны удары в коробке.

Таким образом, заметив такие признаки в машине, владельцу нужно срочно провести глубокую сервисную диагностику и при обнаружении прибегнуть к ремонту АКПП. Поскольку в подобных случаях мастера сервисных центров чаще всего обнаруживают именно неисправности соленоидов.

Возможные причины выхода из строя клапанов

Современные соленоиды, способны выходить из рабочего строя, как и любой другой сложный компонент авто. Причем причины могут быть не только из-за износа последних, но и связанные с другими скорее внешними причинами.

1. Одной из причин неисправности АКПП и соленоидов в частности может стать применение владельцем автомобиля плохого, некачественного масла. Что же происходит в этом случае? На частях клапана начинает коксоваться масляный осадок, что в определенный момент заклинит в одном положении шток, а значит и сам канал и ни о каком нормальном функционале уже речь идти не может.

Ремонт соленоида в этом случае сложный и дорогостоящий, поскольку менять придется не один,а все сразу. Избежать этого поможет регулярная замена расходно-смазочных материалов.

2. К поломке электроклапанов может привести и неисправность блока управления авто. Но проверить так это или нет можно лишь путем компьютерной диагностики машины. Цена восстановления при этом будет высокой за счет стоимости самого блочка.

Характер езды

Как бы это удивительно не казалось, но от характера езды на вашем авто, во многом зависит и срок службы который сможет прослужить вам соленоид. Специалисты утверждают что более мягкая неторопливая езда на машине значительно продлевает срок службы соленоидов.

А вот если вы поклонник более агрессивной манеры ведения своего авто, то должны знать, что частое нажатие на педаль газа и частое переключение передачи, станет причиной отказа от работы, выхода из рабочего строя соленоида, износа в прямом смысле слова, буквально на первой сотне километров.

Износ плунжера также станет причиной отказа работы клапана, будет наблюдаться нерегулярная подача тока, затем вы заметите что плохо подается смазка в АКПП, дальше вы увидите плохой функционал гидроблока и коробки в целом и так далее. То есть банальное чрезмерное использование педали сцепления, может привести к автоматической неисправности и нарушению работы электроклапана-соленоида.

Чем чревато?

Многих автовладельцев часто волнует вопрос о том, можно ли игнорировать отработавший свой ресурс электроклапан и чем это чревато, если ли какая –то альтернатива или нужно срочно ехать в СТО.

Давайте по порядку. По сути электроклапана открывают канал, заблокированного сцепления фрикционов. Конечно скоростя можно переключать и с толчками, не страшно, тем более что вы знаете, что это неисправный клапан. Но при этом, нельзя также забывать и о том, что может быть не до конца открытым либо закрытым сам канал, что сродни недоотжатому в МКП сцеплению.

Это создаст недостачу давления и работу в сухом режиме, что станет причиной сжигания и масла и фрикционов, начнется выработка всего железа и втулки. В конечном итоге вы получите смерть соленоидов из-за их работы на полное сечение.

Что это значит?

Лишь то, что после выработки ресурса втулок вибрации, полетят все валы, а также и сочленения. Итог будет таковым, что ремонтировать вашу коробку уже не будет смысла, проще будет купить ее новую.

Поэтому любите свое авто, как себя, делайте все вовремя и машинка прослужит вам долгие годы. Ведь неверную работу клапанов-соленоидов можно сравнить с болезнью человека, такой как ангина или ГРИПП. Перенося которую на ногах, человек гробит свое сердце навсегда, так и тут.

Итоги

Давайте подведем итоги. Самыми распространенными причинами отказа электроклапанов в коробке, являются:

1. Засорение. Высочайший урон приносит клеевой слой на фрикционах. Все канальчики забиваются, а плунжеры при этом клинит. Нештатный функционал соленоидов-клапанов может нарушить работу всей АКПП. Значит гидравлический блок время от времени все-таки стоит чистить и желательно его менять по мере изнашивания фрикционов. Особого внимания заслуживает фрикцион гидротрансформатора.

2. Выработка самого клапана-соленоида и его частей. Смиритесь, они к сожалению, тоже не вечны и имеют свой разумный ресурс. Хорошо бы выполнять их замену по регламенту, не дожидаясь пока компьютер при диагностике станет показывать ошибку.

Помните даже максимально современным и надежным электроклапанам замена нужна уже на 200000 километрах пробега! Самые незначительные изменения характеристик в работе электроклапанов гидроблока коробки, повлекут за собой наличие в движении пробуксовок, толчков при смене передач.

При длительной ненормальной эксплуатации поломаются все железные детали коробки: корзина сцепления, лента торможения, планетарные механизмы и прочее. А восстановление с заменой последних в денежном плане выйдет гораздо дороже текущего периодического сервиса.

Соленоиды: что это такое, и основные неисправности и их устранение

Приветствую вас, дорогие мои читатели. Не буду вас утомлять терминами из энциклопедии, благо таких хоть пруд пруди. Постараюсь доходчиво и популярно рассказать про соленоиды, которые повсеместно присутствуют в наших автомобилях.

Что такое соленоид

Все просто: металлический или магнитный стержень , который помещен внутрь обмотки (катушки индуктивности). Когда на обмотку (катушку индуктивности) подается напряжение, создается магнитное поле, которое притягивает или отталкивает тот самый стержень. На конец стержня (сердечника) прикрепляется элемент, который необходимо привести в движение.

Где применяются соленоиды

Говоря коротко — в тягах. Другими словами если что-то нужно толкнуть или подтянуть, применяется соленоид. Соленоиды вы встретите в простых электромагнитных клапанах, тягах центрального замка, воздушных заслонках в климат контроле, которые могут принимать положение «открыто» или «закрыто». Но есть два узла в автомобиле, которые чаще всего упоминаются: топливная форсунка в распределенном впрыске и втягивающее реле в стартере — эти детали являются соленоидами.

Насколько надежны соленоиды

Сложно представить условия, при которых может сломаться сам соленоид. Его как минимум необходимо перегреть, чтобы повредить изоляцию в обмотке или подать напряжение выше номинального. Обычно ломается не сам соленоид, а узел, который приводится им в действие. Не важно, будет это АКПП, внутри которой имеется множество соленоидных клапанов, или привод заслонки рециркуляции воздуха — скорее сломается тяга или мембрана, а не соленоид. Вспомните: топливные форсунки щелкают почти всегда, в вот игла, приводимая в движение соленоидом со временем обрастает налетом, который не позволяет ей двигаться или плотно прилегать, в итоге форсунка или перестает открываться или теряет герметичность.

Как устранить неисправность в соленоиде

Для начала стоит убедиться, что соленоид цел. Для этого его необходимо прозвонить, чтобы исключить обрыв, после чего замерить его сопротивление, сравнив его с паспортным. Если сопротивление в норме и обрыва нет, переходим к следующему пункту.

Если соленоид цел, значит что-то мешает передвигаться его стержню. В клапанах адсорбера может всосать уголь, в заслонках забиваются грязью и жиром шарниры заслонок, в форсунках образуется налет или выработка — в общем попробуйте пошевелить механизм рукой, пытаясь понять, что мешает двигаться. Если рукой не долезть, или придется разбирать узел на свой страх и риск или промывать его моющими жидкостями или заменять, так и не узнав, что же случилось.

Помните: топливные форсунки и клапаны АБС пытаться разобрать и починить очень опасно. Это хорошо, если вы их просто сломаете, но если вам удастся их собрать, то последствия установки «восстановленной» детали будут скорее всего плачевными.

РЕКОМЕНДУЕМ ТАКЖЕ ПРОЧИТАТЬ:

Запись опубликована в рубрике Эксплуатация автомобиля. Добавьте в закладки постоянную ссылку.

Соленоид АКПП

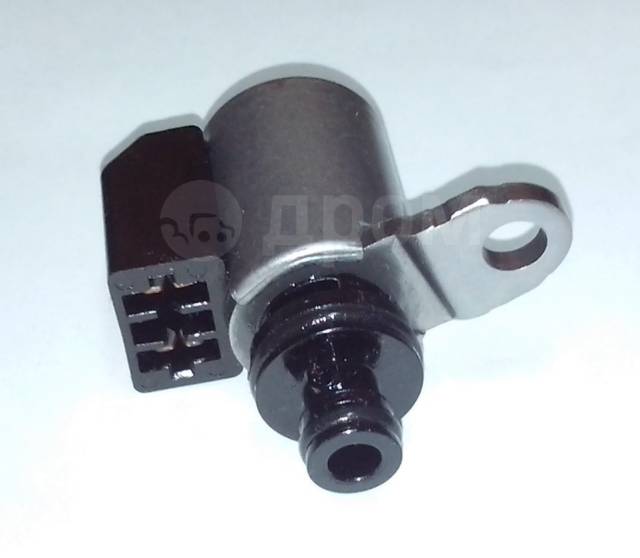

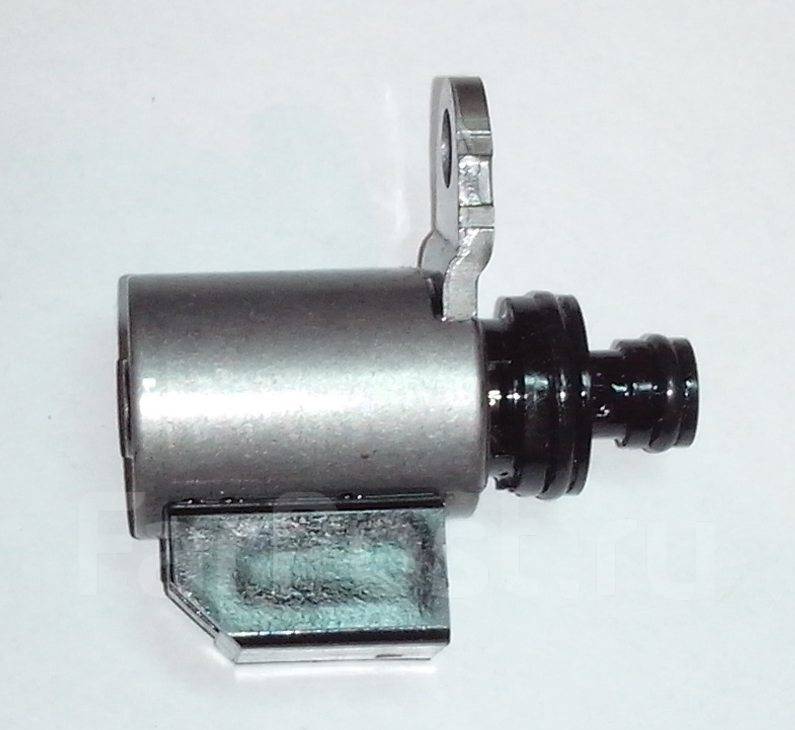

Соленоид АКПП — электромагнитный клапан, открывает и закрывает масляные каналы гидроблока, по которым подается рабочая жидкость ATF к механическим элементам внутри коробки передач.

Работой соленоидов управляет ЭБУ коробкой – автомат. Блок управления посылает электрические сигналы на соленоид, тем самым открывая или закрывая клапан. Это позволяет контролировать давление трансмиссионного масла при его подаче на фрикционы (элементы сцепления АКПП).

Благодаря работе соленоидов в автоматической коробке происходит переключение передач, а также включается и отключается блокировка ГДТ (гидротрансформатора).

Устройство соленоидов АКПП

Если говорить о  самой простой конструкции, для простоты понимания, соленоид является электроклапаном. В двух словах, в корпусе стоит стержень из металла, на который навита спираль. По указанной спирали идет ток.

Данный стержень в корпусе подвижен, под воздействием тока перемещается от конца спирали к ее началу. Также на стержень воздействие оказывает пружина, которая закрывает клапан.

Соленоид устанавливается в гидроблоке (гидравлическая клапанная плита). Клапан вставляется в канал, также к нему присоединяется электропроводка для подсоединения к блоку управления. Как правило, в АКПП устанавливается от 4-х соленоидов и более (в зависимости от количества передач, особенностей конструкции коробки и т.д.).

Виды соленоидов

Соленоиды для автоматических трансмиссий на начальном этапе выполняли только функцию открытия и закрытия каналов гидроблока.   Далее соленоид стал по принципу работы напоминать электромагнитный клапан (гидравлический клапан).

Устройство получило отдельный масляный канал и клапан шарикового типа, который отвечает за перекрытие данного канала. Далее технология получила развитие, что позволило создать соленоиды  нового поколения.

В таком устройстве шарик в открытом положении позволяет маслу пройти из первого во второй канал, а в закрытом из второго в третий.  В результате удалось добиться эффективного механизма включения и выключения фрикционных муфт (фрикционов).

Следующим этапом развития стали соленоиды с возможностью  дополнительного регулирования, похожие на вентиль. Такие клапаны имеют внутренне кривое сечение. Получив импульс от ЭБУ, сечение соленоида может приоткрыться или немного закрыться. Такое решение позволило еще более гибко управлять давлением масла.

Также добавим, что соленоиды бывают шариковыми, золотниковыми (с клапаном – золотником), линейные соленоиды, соленоиды VFS и т.д.   Кстати, ресурс последних заметно ниже, чем у линейных.

Еще соленоиды могут выполнять разные функции. Например, если отдельно изучать устройство гидромеханических АКПП, соленоид ЕРС /LPC является «главным», так как через него масло проходит  к другим соленоидам и каналам гидроблока.

В АКПП также устанавливается соленоид ТСС. Данный соленоид отвечает за блокировку/разблокировку ГДТ. Через него проходит горячее и загрязненное масло из гидротрансформатора, так что данный элемент часто выходит из строя. Соленоид Shift выполняет роль переключателя скоростей, еще имеются управляющие соленоиды гидроплиты и т.д.

Неисправности и ремонт/замена соленоидов АКПП

Прежде всего, срок службы соленоидов напрямую зависит от состояния и качества масла АКПП. Если масло грязное, клапаны-соленоиды забиваются продуктами износа АКПП, различными отложениями и т.д.

В результате клапан начинает «подклинивать» или «зависать». Естественно, коробка перестает корректно работать, появляются толчки, рывки, пинки АКПП, не включаются отдельные передачи и т. д.

Также частой причиной проблем с соленоидами является износ каналов и плунжеров, нередко отмечается то, что пружины теряют упругость, в корпусе появляются трещины, возникают проблемы с обмоткой соленоида.

Зачастую, ресурс самых надежных соленоидов не более 450 тыс. км, более дешевые «облегченные» версии исправно работают не более 250 тыс. км. Чаще всего, изнашиваются сами детали внутри соленоидов (втулки, клапаны, плунжеры, шарик и т.д.).

Диагностика и замена соленоидов коробки — автомат нужна в том случае, если АКПП стала некорректно работать. При диагностике следует проверять соленоиды по отдельности. В зависимости от типа автоматической коробки, каждый из них отвечает за  те или иные функции.

Например, в простом «автомате» на 4 передачи обычно стоит 4 соленоида. При этом первый соленоид отвечает за включение первой и второй передачи, второй за третью и четвертую передачу, третий  клапан управляет блокировкой ГДТ, четвертый отвечает за тормозную ленту.

Если водитель заметил, что возникли проблемы при переходе со второй  на третью или с первой на вторую передачу, следует на начальном этапе изучить устройство конкретной АКПП. Тогда можно более точно предположить, какой соленоид неисправен.

Также проблема с соленоидами часто проявляется в виде высвечивания ошибки, загорания сигнальной лампы неисправной АТ на панели приборов и т.д.

В таком случае ошибки нужно считать сканером и расшифровать, а также проверить гидроблок и соленоиды. Соленоиды проверяются на сопротивление, а также промываются или продуваются сжатым воздухом.

Ремонт соленоида в автоматической коробке часто не предусмотрен. Если иначе, касательно ремонта соленоидов, задача усложняется, так как данная деталь в современных АКПП неразборная.

На практике это означает, что соленоид в таком случае можно только промыть и прочистить. Если же соленоид можно разобрать, тогда возможна замена его обмотки, а также более тщательная очистка всех элементов клапана.

Замена соленоидов  в коробке — автомат выполняется после диагностики их работоспособности. Для замены необходимо снять клапанную плиту, извлечь неисправный клапан и установить новый.   После этого гидроблок устанавливается на место, проверятся герметичность, заливается жидкость АТФ и затем тестируется работа АКПП.

Соленоиды. Виды и устройство. Работа и особенности

Цилиндрическая обмотка, которая имеет длину, значительно больше ее диаметра, называется соленоидом. В переводе с английского, это слово обозначает – подобный трубе, то есть, это катушка, похожая на трубу.

Устройство и принцип действия

Соленоидом также можно назвать катушку индуктивности, которая намотана проводом на каркас в виде цилиндра. Такие катушки могут быть намотаны как одним, так и несколькими слоями. Так как длина обмотки намного больше диаметра, то при подключении постоянного напряжения на эту обмотку, внутри катушки образуется магнитное поле.

Часто соленоидами называют электромеханические устройства, содержащие катушку, внутри которой имеется ферромагнитный сердечник. Такие устройства выполнены в виде втягивающих реле автомобильного стартера, различных электроклапанов. Втягивающим элементом такого своеобразного электромагнита является сердечник из ферромагнитного материала.

Если в устройстве соленоида нет сердечника, то при подключении постоянного тока вдоль обмотки образуется магнитное поле. Индукция этого поля равна:

Где, N – количество витков в обмотке, l – длина катушки, I – ток, протекающий по соленоиду, μ0 — вакуумная магнитная проницаемость.

На концах соленоида величина магнитной индукции в два раза ниже, по сравнению с внутренней частью, так как две части соленоида совместно образуют двойное магнитное поле. Это применимо к длинному или бесконечному соленоиду, в сравнении с диаметром каркаса обмотки.

По краям соленоида магнитная индукция равна:

Так как соленоиды являются катушками индуктивности, следовательно, соленоид может запасать энергию в магнитном поле. Эта энергия равна работе, совершаемой источником, для образования тока в обмотке.

Этот ток образует в соленоиде магнитное поле:

Если ток в катушке изменяется, то возникает ЭДС самоиндукции.

В этом случае напряжение на соленоиде определяется:

Индуктивность соленоида определяется:

Где, V – объем катушки соленоида, z – длина проводника катушки, n – количество витков, l – длина катушки, μ0 — вакуумная магнитная проницаемость.

При подключении к проводникам соленоида переменного напряжения, магнитное поле будет создаваться тоже переменным. Соленоид имеет сопротивление переменному току в виде комплекса двух составляющих: активной и реактивной. Они зависят от индуктивности и электрического сопротивления проводника катушки.

Виды соленоидов

По назначению соленоиды разделяют на два класса:

1. Стационарные. То есть, для магнитных полей стационарного вида, которые долго держатся при некоторых значениях.
2. Импульсные. Для создания импульсных магнитных полей. Они могут существовать только в краткий период времени, не больше 1 с.

Стационарные способны создать поля не более 2,5х105 Э. Соленоиды импульсного типа могут создать поля 5х106 Э. Если при создании поля соленоиды не подвергаются деформации и не слишком греются, то магнитное поле прямо зависит от проходящего тока: Н = k*I, где k – постоянная величина соленоида, поддающаяся расчету.

Стационарные делятся:

• Резистивные.
• Сверхпроводящие.

Резистивные соленоиды производят из материалов, обладающих электрическим сопротивлением. В связи с этим вся подходящая к ним энергия переходит в теплоту. Чтобы избежать теплового разрушения устройства, необходимо отвести лишнее тепло. Для этих целей применяют криогенное или водяное охлаждение. Для этого требуется вспомогательная энергия, сравнимая с требуемой энергией для питания соленоида.

Сверхпроводящие соленоиды производят из сплавов, обладающих свойствами сверхпроводимости. Их электрическое сопротивление равно нулю при различных температурах во время эксперимента. При функционировании сверхпроводящего соленоида теплота выделяется только в подходящих проводниках и источнике напряжения. Источник питания в этом случае можно исключить, так как соленоид функционирует в короткозамкнутом режиме. При этом поле может существовать без расхода энергии бесконечно долго при условии сохранения сверхпроводимости.

Устройства для создания мощных магнитных полей включают в себя три главные части:

1. Соленоид.
2. Источник тока.
3. Система охлаждения.

При проектировании соленоида берут во внимание величины внутреннего канала и мощности источника питания.

Создание устройства с резистивным соленоидом для образования стационарных полей является глобальной научно-технической задачей. В мире, в том числе и в нашей стране, существует всего несколько лабораторий с подобными устройствами. Применяются соленоиды различных конструкций, эксплуатация которых осуществляется около тепловой границы.

Для обслуживания таких устройств необходим персонал, состоящий из работников высокой квалификации, работа которых дорого ценится. Большая часть финансов расходуется на оплату электрической энергии. Эксплуатация и обслуживание таких мощных соленоидов со временем окупается, так как ученые и исследователи различных областей науки, из разных стран могут получать важнейшие результаты для развития науки.

Наиболее сложные и важные задачи можно решить путем применения сверхпроводящих соленоидов. Этот способ более эффективный, экономичный и простой. Для примера можно назвать создание мощных стационарных полей сверхпроводящими соленоидами. Наиболее оригинальное свойство сверхпроводимости – это отсутствие электрического сопротивления у некоторых сплавов и металлов при температуре ниже критического значения.

Явление сверхпроводимости позволяет производить соленоид, не имеющий диссипации энергии при прохождении электрического тока. Однако, образованное поле имеет ограничение в том, что при достижении некоторого значения критического поля свойство сверхпроводимости разрушается, и электрическое сопротивление возобновляется.

Критическое поле повышается при снижении температуры от 0 до наибольшего значения. Еще в 50-х годах прошлого века открыты сплавы, у которых критическая температура находится в интервале от 10 до 20 К. При этом они имеют свойства очень мощных критических полей.

Технология создания таких сплавов и производство из них материалов для катушек соленоидов очень трудоемка и сложна. Поэтому такие устройства имеют высокую стоимость. Однако их эксплуатация недорогая и простая в обслуживании. Для этого необходим только источник питания низкого напряжения небольшой мощности и жидкий гелий. Мощность источника понадобится не выше 1 киловатта. Устройство таких соленоидов состоит из катушки, выполненной из меди и сверхпроводника многожильным проводом, лентой или шиной.

Существует возможность снижения энергетических затрат на создание еще более мощных полей. Эта возможность реализуется в нескольких ведущих странах, в том числе и в России. Такой способ основан на применении комбинации из водоохлаждаемого и сверхпроводящего соленоидов. Его еще называют гибридным соленоидом. В этом устройстве интегрируются наибольшие достижимые поля обоих типов соленоидов.

Водоохлаждаемый соленоид должен находиться внутри сверхпроводящего. Создание гибридного соленоида является объемной и сложной научно-технической проблемой. Для ее решения требуется работа нескольких коллективов научных учреждений. Подобное гибридное устройство эксплуатируется в нашей стране в Академии наук. Там соленоид со сверхпроводящими свойствами имеет массу 1,5 тонны. Обмотка выполнена из специальных сплавов ниобия с цинком и титаном. Обмотка водоохлаждаемого соленоида выполнена медной шиной.

Похожие темы:



«Питер — АТ»
ИНН 780703320484
ОГРНИП 313784720500453

Симптомы неисправного соленоида регулируемого клапана

Дата: 22 января 2021 г.

Система VVT или система изменения фаз газораспределения была и всегда будет одним из самых значимых достижений в истории автомобильных инноваций. В современных автомобилях системы VVT используются для повышения производительности и экономии топлива путем изменения фаз открытия клапанов. Это обеспечивает подачу нужного количества масла, что позволяет двигателю работать с отличной производительностью и экономией топлива. Это технология, в которой используется электронная система с регулируемой геометрией изменения фаз газораспределения через соленоид. Если этот соленоид VVT выходит из строя, неправильная смазка может вызвать серьезные повреждения и последующий выход из строя зубчатой ​​передачи и цепи привода ГРМ.

Вот симптомы, на которые вы должны обратить внимание, чтобы знать, что соленоид VVT неисправен или работает неправильно:

1. Проверьте чек двигателя

В современных автомобилях это индикатор исправности систем управления двигателем, он начинает предупреждать вас, как только обнаружит какую-либо проблему с двигателем. Фактически, он может контролировать практически весь автомобиль. Таким образом, в случае неисправности соленоида индикатор даст о себе знать.

Если это произойдет, вы должны обратиться в ближайший автосервис и попросить сертифицированного механика проверить автомобиль. Автосервис, безусловно, может помочь вам диагностировать проблему и сбросить чек двигателя.

2. Грязное моторное масло

Это также одина из причин неисправности соленойда. Соленоидная система VVT лучше всего работает с чистым моторным маслом. Когда в масле много примесей, оно теряет вязкость. Грязное масло может вызвать засорение системы соленоидов, что следовательно приведет к засорению цепи и шестерней.

Если вы видите грязное моторное масло, то есть вероятность, что соленоидная система VVT вышла из строя.

3. Неровный холостой ход двигателя

Подача дополнительного масла в шестерни VVT возможна, если система начинает работать не должным образом. Именно это явление проявляется при холостом ходе двигателя. Это в первую очередь потому, что частота вращения двигателя колеблется. Игнорирование этого симптома может вызвать преждевременный износ двигателя.

4. Низкая эффективность топливной системы

Функция VVT — контролировать время открытия и закрытия клапанов, чтобы максимизировать экономию топлива. Любая неисправность здесь может привести к потере топлива или снижению производительности. Если вы заметили увеличение или уменьшение расхода топлива, скорее всего, вышел из строя датчик изменения фаз газораспределения или какая-либо другая часть системы VVT.

После того, как вы диагностировали проблему в соленоиде системы изменения фаз газораспределения, лучше всего заменить его в нашем автосервисе, либо сделать это самостоятельно. Игнорирование этой проблемы может привести к совершенно неприятным результатам, таким как резкое падение производительности двигателя, преждевременный износ двигателя и заметное увлечение расхода топлива.

Что такое соленоид стартера? — Авто-мастерская онлайн

Одна из самых важных частей этой системы известна как соленоид. Соленоид – это точка, которая находится между аккумулятором и его источником питания, и стартером. Когда вы включаете автомобиль, соленоид подает энергию от аккумулятора на стартер. Затем начинается процесс переворачивания двигателя вашего автомобиля.

Что такое соленоид простыми словами?

Цилиндрическая обмотка, которая имеет длину, значительно больше ее диаметра, называется соленоидом. В переводе с английского, это слово обозначает – подобный трубе, то есть, это катушка, похожая на трубу.

Что такое соленоид для чего он?

Соленоиды постоянного тока чаще всего применяются как поступательный силовой электропривод. В отличие от обычных электромагнитов обеспечивает большой ход. Силовая характеристика зависит от строения магнитной системы (сердечника и корпуса) и может быть близка к линейной.

Что это такое соленоид?

Что такое Соленоид? Соленоид в АКПП это электромеханический кран-регулятор в АКПП, который в ответ на электроимпульс компьютера открывает или закрывает канал в гидроплите для управления потоками гидравлической жидкости.

Что такое соленоид в автомобиле?

Соленоидом называется цилиндрическая обмотка, длина которой значительно превышает ее диаметр. … Поскольку длина намотки соленоида сильно превышает его диаметр, то при подаче постоянного тока через такую обмотку, внутри нее, во внутренней полости, формируется почти однородное магнитное поле.

Как работает соленоид?

Соленоидами управляет Электрический Блок Управления — он посылает электрические сигналы на соленоид, тем самым открывая или закрывая клапан. Это позволяет контролировать давление трансмиссионного масла при его подаче на фрикционные диски (элементы сцепления АКПП).

Что такое соленоид и как он работает?

То есть соленоид — это катушка, по форме напоминающая трубу. Соленоиды, в широком смысле, — это катушки индуктивности, наматываемые проводником на цилиндрический каркас, которые могут быть как однослойными, так и многослойными.

Что называется соленоидом и электромагнитом?

Термины соленоид и электромагнит тесно связаны. главное отличие между соленоидом и электромагнитом соленоид это имя, данное длинной и узкой спиральной петле из проволоки, тогда как электромагнит — это магнит, магнитные свойства которого зависят от электрического тока.

Чему равна индуктивность соленоида L?

Аналитически индуктивность соленоида вычисляется по формуле: L = μ0 N ² S / l, где S — площадь поперечного сечения соленоида (м²).

Что такое соленоид Физика 8 класс?

Соленоид – это катушка с большим числом витков, витки представляют собой проволочную спираль, намотанная на каркас, и где витки располагаются вплотную друг к другу (см. рисунки).

Где стоят соленоиды?

Где находятся соленоиды

Соленоид, или же электроклапан, по общим правилам находится в гидроблоке — гидравлической клапанной плите. В гидроблоке он вставлен в канал, где скрепляется с ним с помощью болта или специальной прижимной пластины.

Почему ломаются соленоиды?

Ломаются и заклинивают соленоиды зачастую из-за нагара, который образуется в результате износа различных элементов, расходников и узлов автоматической коробки. … Когда в конструкции используются PWM соленоиды, один из них может ослабнуть.

Что такое соленоид абс?

Если коротко то, ABS-это антиблокировочная тормозная система, к информации которого можно легко получить доступ через OBD-II DLC. …

Как определить магнитные полюса соленоида?

Полюса соленоида можно определить по правилу правой руки, но для этого надо знать направление тока в его витках. Если наложить на соленоид правую руку ладонью вниз, так чтобы ток как бы выходил из пальцев, то отогнутый большой палец укажет на северный полюс соленоида.

Что такое соленоид Изобразите его магнитное поле?

Соленоидом называется цилиндрическая катушка, состоящая из большого числа витков провода, образующих винтовую линию (рис. 6.23-1). Магнитное поле соленоида напоминает поле полосового магнита (рис. … Если витки намотаны вплотную, то соленоид — это система круговых токов, имеющих одну ось.

В поисках утраченной плавности — журнал «АБС-авто»

Разные агрегаты и системы автомобиля объединены сложными взаимосвязями. Поэтому зачастую бывает так: что-то «аукнется» в одном месте, а «откликнется» нежданно-негаданно совсем в другом. Главное: последствия-то – вот они, а в чем причина? Вот как искали ответ на этот «вопрос вопросов» «автоматчики», пытаясь починить настоящую японскую машину.

Любопытно, что у этой истории с участием автомобиля Honda Stream 2002 года выпуска с 2-литровым i-VTEC-мотором и 5-ступенчатым «автоматом» есть предыстория. В пересказе предыстория не длинная, чего не скажешь о ее продолжительности «в режиме реального времени». Итак…

Вначале в специализированной мастерской по ремонту АКП появилась… коробка – ее притащил владелец автомобиля. На расспросы приемщика о том, что произошло, он сказал, что машина не едет. Любому «автоматчику» известно, что такой радикальный симптом однозначно подразумевает разборку АКП, что и было предписано. Коробку разобрали, но никакого дефекта, который мог бы стать причиной того, что «машина не едет», не обнаружили. Был лишь небольшой износ, естественный для агрегата, прошедшего 50 тыс. км. Износ устранили, коробку отдали, а вскоре она вернулась в ремонт, и на этот раз вместе с автомобилем. Тут-то и выяснилось, что неисправность действительно не исчезла, но проявляется она совсем не так, как заявлял автовладелец.

После перевода селектора из позиции P (или N) в D или R коробка на 2–3 секунды «задумывалась», после чего передача включалась с резким ударом. Все это сопровождалось хаотическим миганием индикаторов режима работы АКП на приборной панели и жужжанием механической блокировки паркинга (она препятствует включению режима «драйв» без нажатия тормоза). В движении коробка переключалась резко, с толчками, иногда в два приема. Одним словом – кошмар! Симптомы явно указывали на то, что нарушена плавность включения режимов и переключения передач АКП.

Отклик неисправности

За любые переключения «хондовской» коробки отвечают восемь соленоидов, которые работают по довольно сложной циклограмме. Три из них (назовем их так, как они обозначаются на гидравлической схеме – A, B и C) называются модулирующими и обеспечивают плавность переключений. Соленоид A отрабатывает плавность при переходе коробки из режима «паркинг» в «драйв» и «реверс», а также при включении блокировки гидротрансформатора. Спаренные соленоиды B и C отвечают за плавность переключения передач в движении. Оставшиеся пять – так называемые шифтовые соленоиды, они включают передачи. Принцип их работы следующий.

После включения режимов «драйв» или «реверс» коробка долго «думает», потом происходит резкий удар. Мигают индикаторы режимов АКП, жужжит блокировка паркинга

При переводе селектора в положение D на модулирующий соленоид A поступает сигнал, и он плавно повышает давление в канале управления многодисковым фрикционом (сцеплением) первой передачи. Блок управления АКП никак не контролирует нарастание давления – он просто отключает соленоид через заложенное в программу время. Одновременно с этим шифтовый соленоид подает на сцепление полное (или главное) давление, которое окончательно включает сцепление и удерживает его в этом состоянии. Логика работы спаренных соленоидов B и C при переключении передач аналогична, но действуют они в противоположных направлениях. В то время как один плавно понижает давление на сцеплении предыдущей передачи, другой готовит к включению фрикцион последующей. Как только отпущенное им время истекает, шифтовый соленоид перераспределяет главное давление на сцепление включающейся передачи. Если к моменту включения шифтового соленоида давление на сцеплении достигло заданной величины, передача включается плавно. Если же оно по какой-то причине не повысилось, – сцепление включается после паузы и с резким ударом. Судя по поведению коробки, именно это и происходит, причем как при переключении режимов, так и передач. Логично было начать работу на неподвижном автомобиле, т.е. вести поиски «в квадрате» соленоид А/сцепление.

Модулирующий соленоид А расположен в легкодоступном месте на корпусе коробки

Прежде всего с помощью манометров проверили темп нарастания давления на сцеплении в момент включения режима D. Благо в АКП от Honda Motor такая возможность предусмотрена. Измерения показали, что давление увеличивается, во-первых, с большой задержкой, во-вторых, очень резко. По идее, далее следовало проверить сигнал, поступающий на модулирующий соленоид от блока управления. Осциллограмму снять – не проблема, да что толку – как понять, соответствует ли она норме? К сожалению, никакой информации о параметрах сигнала или принципе управления соленоидом найти не удалось. Поэтому дальнейшие действия пришлось выполнять вслепую. Меняли соленоиды, «шаманили», «били в бубен» – все напрасно.

Давление в канале управления сцеплением повышается с большой задержкой и очень резко

Так колупались без малого неделю, пока удача не улыбнулась – в ремонт поступила Honda Element с такой же коробкой, но по другому поводу. Исследовав управляющий сигнал на соленоиде А, поняли, каким он должен быть и чего быть не должно. Выяснили, что в исходном состоянии на соленоид подается сигнал с тактовой частотой 260 Гц и скважностью 10–12%. Плавность включения сцепления достигается увеличением скважности сигнала. Оно происходит в два этапа: вначале до 25%, а затем – до 50%.

Померили сигнал, поступающий от блока управления к соленоиду на «стриме». При включенном зажигании он был в норме, но после пуска двигателя осциллограф показывал полную чепуху: напряжение пульсировало с частотой порядка 400 Гц, а иногда – до 3 кГц при скважности не более 8–10%. В момент переключения режима картина не менялась. Немудрено, что последующее включение шифтового соленоида сопровождалось ударом. Это навело на мысль, что при запуске двигателя возникает электромагнитная наводка, которая искажает сигнал блока управления и нарушает работу соленоида. В эту версию логично укладывались и мигающие индикаторы, и жужжащая блокировка паркинга.

Источник

Как найти источник помех? Очень «просто»: надо «тупо и однообразно» поочередно отключать устройства и системы автомобиля, которые способны при включенном двигателе генерировать электромагнитные колебания. Начали с очевидного: генератора, индивидуальных катушек зажигания и т.д. – не помогло. Чтобы ускорить поиск, пере­шли к «веерным» отключениям – стали выдергивать предохранители. Такая тактика вскоре дала результат – после удаления одного из предохранителей работа коробки нормализовалась! Однако торжествовать было рано – нужно было выяснить, какие устройства «сидят» на этом предохранителе. Всего-то и делов – заглянуть в электросхему. Только где ее взять?! Дефицит технической информации по «японкам» для внутреннего рынка – проблема известная. В этот раз на ее решение ушла уйма времени.

Долго ли, коротко ли, но найти схему удалось – знакомые «компьютерщики» накопали в «Тырнете». Схема подсказала, что предохранитель обслуживает генератор, датчики углового положения распредвалов, систему рециркуляции паров топлива и подогрев кислородных датчиков. После того как круг подозреваемых предельно сузился, дело пошло бодрее. Наконец, обесточивание одного из λ-зондов принесло долгожданный результат – управляющий сигнал пришел в норму! Что-то не так с датчиком кислорода?

В исходном состоянии на соленоид поступает управляющий сигнал частотой 260 Гц и скважностью 10–12%Повышение давления достигается увеличением скважностиХарактер искажений сигнала наводит на мысль об электромагнитной наводке

Прежде чем ответить на этот вопрос, стоит сделать небольшое отступление. Надо сказать, что Honda Stream 2.0 первого поколения (2000–2006 годов выпуска) – машинка во многих отношениях любопытная. Помимо прочего, она интересна тем, что это одна из немногих моделей, аттестованных японским министерством транспорта на высокую для того времени категорию E-LEV (Excellent-Low Emission Vehicle) как автомобиль с очень низкой эмиссией вредных веществ. В 2-литровом моторе К20А используется технология lean burn, позволяющая в режимах частичных нагрузок работать на обедненной смеси. В выпускной системе установлен трехкомпонентный катализатор и два l-датчика, оба подогреваемые. Первый из них (тот, что стоит перед катализатором) – так называемый широкополосный датчик, или датчик бедной смеси. От обычного «кислородника» он отличается линейной характеристикой, что позволяет регистрировать качество смеси в широком диапазоне соотношений воздух/топливо. Второй l-датчик, который используется для контроля состояния катализатора, – самый обыкновенный.

Так вот, под подозрение попал как раз второй «кислородник». С помощью мультиметра замерили сопротивление цепи его подогрева. Оно оказалось около 3 Ом, что примерно в 5 раз ниже нормы, характерной для датчиков такого типа. Чтобы убедиться, что это и есть то самое первоначальное «ау», вместо зонда повесили имитатор – 15-омный резистор. Коробка заработала нормально! Выходит, причина электромагнитных помех – слишком большой ток, потребляемый цепью подогрева l-зонда. Этот вывод нашел подтверждение при исследовании блока управления АКП. Кстати, здесь он интегрирован в ЭБУ двигателя. Вскрытие «мозгов» показало, что подогрев широкополосного датчика коммутируется с помощью мощного транзистора. А подогревом второго датчика управляет многоканальная микросхема, которая, помимо этого, отвечает за питание элементов плавности коробки – модулирующих соленоидов. Такова уж схемотехника блока в исполнении Matsushita Electric. Похоже, все сходится: при нагружении микросхемы чрезмерно большим током она начинает генерировать помеху, которая искажает сигнал, управляющий соленоидами. Вот такая неожиданная взаимосвязь обнаружилась между электрическими характеристиками l-датчика и плавностью переключений коробки!

Сопротивление цепи подогрева второго датчика примерно в 5 раз ниже нормыЦепь подогрева широкополосного l-датчика коммутирует мощный транзистор (справа), а нагревом второго «кислородника» управляет многоканальная микросхема (слева)

Покурим-ка…

Продолжительно эксплуатировать автомобиль с такой неисправностью нельзя. Микросхема может выгореть совсем, и цепи, которые она коммутирует, останутся либо замкнутыми, либо разомкнутыми. Последствия могут быть настолько разными, насколько богата фантазия. Интересный вопрос: низкое сопротивление датчика кислорода – это следствие неисправности или, к примеру, ошибки при его замене (существуют некоторые модели l-зондов с низкоомной цепью подогрева)? Никаких следов замены датчика обнаружено не было, да и «пытки» автовладельца ничего не дали – похоже, датчик не менялся. Что касается первого предположения, ему трудно найти логичное объяснение, учитывая, что в современных датчиках используется керамический нагреватель. Обычно наблюдается обрыв цепи подогрева, в крайнем случае – увеличение сопротивления за счет окисления контактов в разъемах. Из-за чего сопротивление может фатально уменьшиться – непонятно.

Это так и осталось загадкой, но правильность версии отказа датчика чудесным образом подтвердилась. Буквально вслед за первым в мастерскую поступил второй, такой же праворукий «Стрим» и с такой же, даже еще более яркой картиной неисправности. По словам его хозяина, машина забарахлила внезапно, прямо на ходу. Второму «стримовладельцу» повезло больше, чем первому, – автомобиль починился за несколько минут.

• Сергей Самохин
• Сергей Газетин, технический эксперт компании ООО «Интерлакен-Рус»

Что делает соленоид в трансмиссии?

Короче говоря, соленоид — это часть, отвечающая за запуск автомобиля между замком зажигания и двигателем. Устройство получает большой электрический ток от аккумуляторной батареи автомобиля, а также небольшой электрический ток от замка зажигания, когда вы поворачиваете ключ. При повороте ключа соленоид стартера замыкает два контакта, которые передают электрический ток на стартер, который запускает сам двигатель. Резьбовая клемма на боковой стороне соединяет его с аккумулятором.Они соединены тяжелым кабелем. С другой стороны, внутри металлического корпуса есть перемычка, которая зацепляет шестерню на двигателе.

Стартер представляет собой составной, последовательный электродвигатель или электродвигатель с постоянным магнитом, на котором установлен соленоид. Слабая сила тока передается от стартерной батареи к соленоиду через выключатель с ключом в вашем автомобиле.

Во всех модернизированных стартерах используется соленоид, который включает привод стартера с помощью зубчатого венца на маховике.На соленоид подается питание, и он перемещает рычаг или плунжер, который заставляет шестерню зацепляться с зубчатым венцом. Это мнение необходимо, потому что в нем используется односторонняя муфта, так что, когда вы запускаете двигатель и запускаете его, он не пытается управлять стартером на чрезмерно высоких оборотах. Если стартер не получает достаточной мощности от аккумулятора, он не сможет запустить двигатель, и вы можете услышать быстрый щелкающий звук. Этот недостаток мощности обычно означает, что у вас низкий заряд аккумулятора, или что он корродирован или имеет ненадежные контакты.

Обзор соленоида

Итак, напомним, соленоид — это общий термин для устройства, которое действует как электромагнит в системе зажигания автомобиля. Этот соленоид передает электричество через металлические контакты, что позволяет деталям замкнуть цепь. Когда вы поворачиваете ключ в замке зажигания, стартер получает слабый электрический ток. Магнитное поле, создаваемое соленоидом, подтягивает контакты, замыкая цепь между аккумулятором и двигателем. Это важно для любой системы запуска автомобилей.Без этого необходимого устройства вы не сможете завести свой автомобиль.

 Фото: Руководство по стоимости ремонта трансмиссии

Наши специалисты в Pro-Tech Transmissions Ltd. могут ответить на подобные вопросы. Просто приедьте на своем автомобиле и попросите нас бесплатно оценить ваш ремонт. Мы гордимся честностью и делаем только необходимую работу. Позвоните нам или свяжитесь с нами через Интернет для быстрого расчета стоимости.

признаков неисправного соленоида стартера — все, что вам нужно знать

Электромагнит стартера отвечает за передачу электрического тока от аккумулятора к самому стартеру.

Авторемонт стоит ДОРОГОЙ

Хотя неисправность соленоида стартера не является очень распространенной, он может быть поврежден из-за чрезмерного нагрева, влажности или плохой проводки.

К счастью, соленоид стартера предупредит вас, когда он вот-вот выйдет из строя, еще до того, как это произойдет.

В этой статье рассматриваются наиболее распространенные признаки неисправного соленоида стартера, а также общие причины повреждения соленоида. Мы также предоставим вам пошаговое руководство по самостоятельной замене соленоида стартера, чтобы сэкономить на трудозатратах.

Что такое соленоид стартера?

Соленоид стартера — один из самых забытых и важных компонентов системы зажигания.

Электромагнит стартера отвечает за получение энергии от батареи реле стартера и активацию стартера для запуска двигателя. Таким образом, без реле стартера электрическая цепь не замкнута, и двигатель не может запуститься.

Помимо передачи тока аккумуляторной батареи, соленоид стартера отвечает за создание электромагнитной силы для создания требуемой механической силы, необходимой для перемещения шестерни.Как только шестерня движется, запускается маховик двигателя.

Соленоид стартера сделан очень прочным, и очень редко приходится иметь дело с неисправным соленоидом стартера. При этом соленоид стартера не работает вечно, и вы можете столкнуться с ситуациями, когда соленоид стартера неисправен.

Каковы основные признаки неисправного соленоида стартера?

Как и любой другой компонент вашего автомобиля, соленоид стартера сообщает вам, когда он выходит из строя, еще до того, как это произойдет.

Есть очень частые признаки неисправного соленоида стартера; некоторые из них легко обнаружить, в то время как другие немного сложнее и требуют некоторого уровня внимательности, прежде чем вы их обнаружите.

• Соленоид стартера издает быстрый щелчок

Как водитель, вы всегда должны помнить, что любой странный шум, исходящий от вашего автомобиля, не является хорошим признаком, независимо от того, исходит ли он от соленоида стартера или других деталей.

Как только вы услышите эти шумы, вы должны немедленно принять меры и передать автомобиль профессиональному механику для проверки и ремонта. Хотя некоторые из этих звуков могут возникать из-за простых проблем, другие звуки могут быть очень серьезными и могут указывать на значительный ущерб.

Один из первых и наиболее распространенных признаков неисправного соленоида стартера — это странные быстрые щелкающие звуки. Эти звуки происходят из-за того, что соленоид не получает нужного количества электрического тока.

Одна из основных причин этой проблемы — слабые соединения и проблемы с проводкой.

• Стартер продолжает вращаться

При отпускании кнопки стартера или выключении зажигания стартер должен перестать вращаться. Однако с плохим соленоидом стартера стартер не поймет, как вы выключите переключатель и продолжите движение.

По мнению автомобильных экспертов, одной из первых причин непрерывного вращения стартера является оплавление или повреждение поверхности соленоида стартера из-за сильного нагрева.

Об этой проблеме необходимо позаботиться, чтобы избежать серьезных повреждений, требующих очень больших затрат на ремонт.

• Щелкающий звук, исходящий от соленоида без вращения стартера

Когда вы включаете ключ в корпусе ключа, соленоид стартера перемещается, затем стартер вращается, чтобы запустить двигатель.

Когда ваш соленоид стартера выходит из строя, вы можете услышать щелкающий звук и небольшое движение в соленоиде стартера, но вы не увидите соответствующего вращения стартера, и, следовательно, двигатель не запустится.

В этом случае виновником может быть обрыв соединения соленоида из-за эрозии, поломки или грязи.

• Ведущая шестерня заднего хода

обычно, когда стартер начинает вращение, ведущая шестерня не должна двигаться назад; в противном случае неисправен соленоид стартера.

Одной из самых серьезных проблем с корнем в этом случае может быть сломанная пружина из-за потери электричества.

Какие типичные примеры неисправностей соленоида стартера?

Как мы упоминали ранее, неисправный соленоид стартера встречается очень редко. Однако, если соленоид стартера выходит из строя по какой-либо причине, вот что действительно могло пойти не так:

• Не удается сбросить соленоид стартера

Когда соленоид стартера выходит из строя, очень вероятно, что эта деталь застрянет и не сбросится.Даже если вы попытаетесь выключить зажигание или отпустить кнопку стартера, соленоид стартера не сможет вернуться в исходное положение.

• Электромагнит стартера не работает как обычно

Еще одним важным примером неисправного соленоида стартера является то, что он теряет способность частого всасывания.

• Привод не восстанавливается в нужный момент

Когда соленоид стартера выходит из строя, возвратная пружина может становиться все слабее и слабее, что приводит к обратному действию коронной шестерни маховика двигателя.Это обратное действие обычно происходит, когда ведущая шестерня не восстанавливается в нужный момент.

• Соленоид стартера не может запустить стартер

Наконец, когда соленоид стартера выходит из строя, он больше не сможет запустить стартер. Вместо этого стартер будет издавать непрерывные звуки, пока двигатель не работает.

Что вызывает неисправный соленоид стартера?

Причин, приводящих к неисправному соленоиду стартера, множество, в том числе:

Очень часто приходится иметь дело с ослабленными или неправильно подключенными проводами в системе стартера вашего автомобиля.

Поскольку эти провода выходят из строя, соленоид стартера не получает нужного количества тока, что приводит к его повреждению.

• Проблемы, связанные с тепловыделением

Соленоид стартера не предназначен для выдерживания высоких токов в течение более длительных периодов времени, потому что большой ток генерирует много тепла, которое может повредить соленоид.

Если оставить ключ зажигания в положении «включено» на долгое время, соленоид стартера может выйти из строя из-за длительного воздействия сильного тока.

• Проблемы с повышенной влажностью

Как и большинство деталей, связанных с электричеством, вы никогда не хотите, чтобы на стартер попадала влага, чтобы продлить срок его службы.

Если влага попала в соленоид стартера, вы заметите щелчок, после которого стартер не запустится.

Эта влага вызывает коррозию соленоида, что приводит к значительному снижению эффективности соленоида.

Соленоид стартера — один из тех компонентов автомобиля, которые не нужно перетягивать ни по какой причине.

При чрезмерной затяжке болтов соленоида стартера существует высокая вероятность повреждения или изгиба этих болтов внутри самого соленоида стартера. В результате электрический ток и, следовательно, эффективность соленоида стартера значительно снижаются.

Что делать, если неисправен соленоид стартера?

Предположим, вы заметили какой-либо из ранее упомянутых признаков неисправного соленоида стартера.В этом случае вы должны доставить свой автомобиль к профессиональному механику, осмотреть его и позаботиться о любом ремонте.

Некоторые из этих ремонтов могут быть такими же простыми, как замена некоторых систем проводки, в то время как другие ремонты могут потребовать замены всей части соленоида стартера.

Перед тем, как принимать окончательные решения по ремонту, вы должны сначала подтвердить механику, что соленоид стартера является виновником, потому что другие компоненты могут повлиять на работу соленоида стартера в системе запуска.

Как устранить неисправность соленоида стартера?

Важно убедиться, что проблема запуска связана с соленоидом стартера, прежде чем предпринимать какие-либо действия и заменять его.

Вот что вам нужно сделать для устранения неисправности соленоида стартера:

• Не отключая аккумулятор, включите аварийный тормоз и поставьте автомобиль на нейтраль или припаркуйте
• С помощью вольтметра осмотрите аккумулятор и убедитесь, что с самим аккумулятором все в порядке
• Вернитесь на место водителя и включите зажигание, наблюдая за освещением приборной панели.
• Проверьте напряжение в проводах среднего размера в батарее и убедитесь, что в проводе среднего размера около 12 Вольт.
• Пожалуйста, выньте красный порт, подключенный к соленоиду стартера, и подключите его к перемычке и следите за искрой
• Попросите помощника включить переключатель и прислушаться к звуку, указывающему на включение стартера.
• Если вольтметр не показывает 12 вольт и стартер не активируется, значит, проблема с соленоидом стартера, и его необходимо заменить.

Как заменить соленоид стартера?

Если вы подтвердили, что соленоид стартера является виновником вашей системы стартера, соленоид необходимо заменить.

Поскольку часть соленоида стартера не очень дорогая, возможно, стоит узнать, как заменить соленоид стартера самостоятельно, вместо того, чтобы тратить деньги на оплату труда.

Вот пошаговое руководство по замене соленоида стартера вашего автомобиля:

• Поднимите автомобиль домкратом и подставкой для домкрата. Если вы никогда раньше не поднимали свой автомобиль, важно обратиться к руководству по эксплуатации автомобиля для получения более подробных инструкций. Если у вас нет экземпляра руководства, вы можете загрузить его из Интернета или получить копию у местного механика.
• Когда автомобиль будет поднят, отсоедините кабели аккумуляторной батареи, чтобы предотвратить поражение электрическим током при работе с автомобилем.
• Найдите стартер вашего автомобиля под автомобилем. Если вы не можете найти его визуально, вы можете обратиться к руководству пользователя для получения более подробной информации.
• Перед отключением стартера обязательно сделайте заметку или сделайте снимок и отметьте, какой провод с какой стороны подключен. Один из проводов должен быть подключен к аккумулятору, и вы не захотите переключать эти провода при переустановке стартера.
• Отсоедините стартер с помощью гаечного ключа и отвертки и, если требуется, выньте крепежные болты стартера
• Теперь отсоедините соленоид стартера от самого стартера, открутив два больших болта.
• Сравните старый соленоид с новым, чтобы убедиться, что вы выбрали правильный.Вы также можете обратиться к руководству по эксплуатации автомобиля, чтобы получить более подробное описание того, какой соленоид вам следует купить.
• Установите новый соленоид, сначала надев его на стартер, а затем осторожно закрутив.
• Установите стартер на свой автомобиль и обязательно следуйте инструкциям при подключении двух проводов.
• Проведите тест-драйв своего автомобиля и убедитесь, что все работает правильно. Имейте в виду, что если автомобиль не заводится, проблема может быть не связана с неправильной установкой; это может быть другой компонент в системе стартера, вызывающий проблему.

Иногда проблема с запуском может быть связана с самим стартером, а не только с соленоидом стартера. В этом случае, к сожалению, вам нужно заменить весь стартер примерно за 430-700 долларов.

Перед заменой стартера нужно поставить обратно и убедиться, что стоит замена. Другими словами, если ваш автомобиль очень старый, а затраты на ремонт приближаются к стоимости автомобиля, вы можете подумать о том, чтобы бросить его на свалку.

К счастью, покупатель Cash Cars платит больше всего денег за утиль вместе с БЕСПЛАТНОЙ буксировкой! Позвоните нам, чтобы узнать подробности.

Заключение

Соленоид стартера отвечает за передачу электрического тока от аккумулятора к стартеру для запуска двигателя.

Хотя неисправный соленоид стартера не является очень распространенным явлением, существуют общие признаки неисправного соленоида стартера, в том числе частый щелкающий звук соленоида стартера, непрерывное вращение стартера без запуска двигателя, стартер не может вращаться и двигаться. передача реверсирует.

Если вы заметили какой-либо из этих признаков, вы должны сначала осмотреть автомобиль профессиональным механиком, чтобы убедиться, что соленоид стартера вызывает проблему, а во-вторых, чтобы решить проблему.

Неисправный соленоид стартера может вызвать головную боль и привести к серьезным проблемам с автомобилем. Таким образом, вам нужно как можно скорее о ней позаботиться.

3 признака неисправности соленоида коробки передач

Если вы заметили, что ваш автомобиль ведет себя странно, когда вы пытаетесь переключить передачи, вы можете задаться вопросом, есть ли проблема с вашей механической коробкой передач.Частая причина проблем с механической коробкой передач — когда сцепление не работает должным образом. Обратите внимание на следующие признаки того, что сцепление выходит из строя и может вообще выйти из строя, если оно не заменено заменено скоро.

1. Педаль сцепления нажимается слишком легко

Обычно, когда вы нажимаете педаль сцепления, вы должны испытывать некоторое сопротивление. Вы должны иметь возможность нажимать на педаль только примерно наполовину, прежде чем потребуется сильное давление для дальнейшего нажатия на педаль.

Однако, если передачи в сцеплении плохие, педаль будет легко нажиматься. Педаль ударится об пол без особого давления. Эта способность полностью нажимать на педаль с небольшим усилием является признаком износа зубьев шестерен. В сочетании с другими индикаторами неисправности сцепления слишком легкое нажатие педали — почти верный признак того, что вам нужна замена.

2. Педаль вибрирует при переключении передач

Еще один признак того, что сцепление вашего автомобиля вот-вот выключится, — это когда вы начинаете ощущать вибрацию педали.Каждый раз, когда вы нажимаете на педаль для переключения передач, вы чувствуете, как педаль начинает вибрировать, потому что шестерни либо проскальзывают, либо изношены зубья.

Эта вибрация сцепления называется дребезжанием. Когда сцепление впервые начинает показывать этот знак, вы можете почувствовать лишь легкую вибрацию. Вы можете даже не замечать их и думать, что они являются частью нормального ощущения от автомобиля.

Однако, поскольку сцепление продолжает изнашиваться, педаль будет пульсировать каждый раз, когда вы нажимаете на педаль и вручную переключаете передачи.Вам также может быть труднее перемещать рычаг переключения передач всякий раз, когда вы пытаетесь переключить передачи.

Если сцепление не ремонтировать, со временем вы не сможете переключать рычаг переключения передач на определенные передачи. Поскольку сцепление получает больше повреждений, дребезжание может произойти, даже когда ваш автомобиль стоит на нейтрали.

3. Двигатель набирает обороты после отпускания педали сцепления

Поскольку сцепление получает больше повреждений от использования после износа, сцепление начинает проскальзывать.Поскольку шестерни на зубьях сцепления больше не выровнены или изношены, сцепление может застрять при включении.

Когда происходит пробуксовка сцепления, двигатель продолжает набирать обороты после переключения передач и отпускания педали сцепления. В этом случае нажмите педаль, чтобы включить сцепление и поставить автомобиль на нейтраль.

Если вы не примете меры, чтобы повторно включить сцепление и не дать двигателю слишком сильно разогнаться, может произойти одно из двух. Во-первых, автомобиль может неожиданно покатиться вперед после полного включения передач.Если вы не будете крепко держать педаль тормоза, вы можете ударить другой автомобиль, человека или объект.

Во-вторых, если сцепление проскальзывает, а двигатель продолжает работать на высоких оборотах, вы рискуете взорвать двигатель. Ваш двигатель рассчитан только на то, чтобы одновременно выдерживать такой высокий крутящий момент. Если сцепление заедает и двигатель работает без остановки слишком сильно, поршни, коллекторы и прокладки могут быть повреждены.

Если вы замечаете какой-либо из вышеперечисленных признаков всякий раз, когда пытаетесь переключить передачи, возможно, у вашего автомобиля неисправно сцепление.Доставьте свой автомобиль в Американскую и зарубежную службу трансмиссии в Рино, штат Невада, где мы сможем осмотреть вашу механическую коробку передач. Если мы обнаружим проблему с вашим сцеплением, мы обсудим ваши варианты ремонта или замены неисправного сцепления и безопасно вернем вас в дорогу.

как это работает, проблемы, тестирование

Обновлено: 9 июля 2021 г.

Стартер — это электродвигатель, который вращает или «проворачивает» двигатель для запуска. Он состоит из мощного электродвигателя постоянного тока и соленоида стартера, прикрепленного к двигателю (см. Рисунок).В большинстве автомобилей стартер прикручен к двигателю или трансмиссии, проверьте эти фотографии: фото 1, фото 2. Посмотрите, как стартер работает внутри ниже.

Стартер питается от основной 12-вольтовой аккумуляторной батареи автомобиля. Чтобы запустить двигатель, стартеру требуется большой электрический ток, а это значит, что аккумулятор должен иметь достаточную мощность. Если аккумулятор разряжен, фары в машине могут работать, но мощности (тока) недостаточно для включения стартера.

Каковы симптомы неисправного стартера: при запуске автомобиля с полностью заряженным аккумулятором происходит один щелчок или вообще ничего не происходит. Стартер не запускается, хотя на клемме управления стартером подано напряжение 12 В.

Другой симптом — когда стартер работает, но не проверяет двигатель. Часто это может вызвать громкий визг при запуске автомобиля. Конечно, это также может быть вызвано повреждением зубьев коронной шестерни гибкой пластины или маховика.

Соленоид стартера

Соленоид стартера. Типичный соленоид стартера имеет один маленький разъем для провода управления стартером (белый разъем на фотографии) и две большие клеммы: один для положительного кабеля аккумуляторной батареи, а другой — для толстого провода, который питает сам стартер (см. Схему ниже. ).

Соленоид стартера работает как мощное электрическое реле. При активации через клемму управления соленоид замыкает сильноточную электрическую цепь и передает питание от аккумулятора на стартер.В то же время соленоид стартера толкает шестерню стартера вперед для зацепления с зубчатым венцом гибкого диска двигателя или маховика.

Аккумуляторные кабели

Упрощенная схема системы пуска. Как мы уже упоминали, для запуска двигателя стартеру требуется очень большой электрический ток. Поэтому подключается к аккумулятору толстыми (большого сечения) кабелями (см. Схему). Отрицательный (заземляющий) кабель соединяет отрицательную клемму « — » аккумуляторной батареи с блоком цилиндров двигателя или трансмиссией рядом со стартером.Положительный кабель соединяет положительный вывод аккумуляторной батареи « + » с соленоидом стартера. Часто из-за плохого соединения одного из кабелей аккумуляторной батареи стартер не работает.

Как работает система запуска:

Когда вы поворачиваете ключ зажигания в положение START или нажимаете кнопку START, если коробка передач находится в положении Park или Neutral, напряжение аккумулятора проходит через цепь управления стартером и активирует соленоид стартера. Электромагнит стартера приводит в действие стартер.В то же время соленоид стартера толкает шестерню стартера вперед, чтобы зацепить ее с маховиком двигателя (гибкая пластина в автоматической коробке передач). Маховик прикреплен к коленчатому валу двигателя. Стартер вращается, проворачивая коленчатый вал двигателя, позволяя двигателю запуститься. В автомобилях с кнопочным запуском система отключает стартер, как только двигатель запускается.

Защитный выключатель нейтрального положения

Переключатель диапазонов АКПП. По соображениям безопасности стартер может работать только тогда, когда автоматическая коробка передач находится в парковочном или нейтральном положении.В автомобиле с механической коробкой передач запуск двигателя enigne возможен только при нажатой педали сцепления. В автомобилях с механической коробкой передач выключатель педали сцепления замыкает цепь стартера при нажатии. В автомобилях с автоматической коробкой передач переключатель диапазонов трансмиссии позволяет стартеру работать только тогда, когда трансмиссия находится в положении «Парковка» или «Нейтраль».

Работа переключателя диапазонов трансмиссии заключается в том, чтобы сообщить компьютеру автомобиля (PCM), на какой передаче работает трансмиссия.

Если у вашего автомобиля есть индикатор передачи на приборной панели, вы можете увидеть, когда индикатор диапазона трансмиссии не работает. .Наиболее частая проблема — когда вы переключаете коробку передач в положение «Парковка», а буква «P» не отображается на приборной панели. Это означает, что бортовой компьютер (PCM) не знает, что трансмиссия находится в состоянии «Парковка», и не позволяет стартеру работать.
Симптомом этой проблемы является то, что автомобиль заводится в нейтральном режиме, но не заводится в режиме «Парковка». Подробнее: Почему машина не заводится в парке, а заводится на нейтрали?

Проблемы с системой запуска

Проблемы с системой запуска являются обычным явлением, и не все из них вызваны неисправным стартером.Чтобы найти причину проблемы, необходимо правильно протестировать систему запуска. Если при попытке завести машину вы слышите, что стартер заводится как обычно, но машина не заводится, то проблема, скорее всего, в не с системой запуска. Читать дальше Двигатель заводится, но не заводится. Вот несколько распространенных проблем с системой запуска: Коррозионная клемма аккумуляторной батареи Хорошее соединение Батарея очень часто выходит из строя. Иногда один из электрических компонентов, который остался включенным или имеет дефект, вызывающий паразитное потребление тока, разряжает аккумулятор.Иногда старая батарея может просто разрядиться в один прекрасный день без предупреждения. В любом случае, если батарея разряжена, у стартера не хватит мощности, чтобы запустить двигатель.

Если аккумулятор разряжен, при попытке запустить двигатель вы можете услышать одиночный щелчок или повторяющийся щелчок, либо стартер может медленно перевернуться и остановиться.

Плохое соединение на клеммах кабеля может привести к тому, что стартер не будет работать или работать очень медленно. Часто клеммы аккумулятора или соединение заземляющего кабеля корродируют, вызывая проблемы со стартером (см. Фото выше).

Коррозионная клемма управления соленоидом стартера Иногда клемма управления стартером корродирует (на фото) или провод управления стартером отсоединяется от клеммы, что приводит к неработоспособности стартера. Например, эта корродированная клемма управления стартером была причиной отсутствия запуска и проворачивания двигателя в Mazda 3. Мы заметили это только после отсоединения разъема провода управления. Очистка терминала и замена разъема решили проблему.

Другая деталь, которая часто выходит из строя, — это сам стартер.Иногда угольные щетки или некоторые другие детали внутри стартера изнашиваются, и стартер перестает работать.

Например, отказавший стартер был обычным явлением в некоторых моделях Toyota Corolla и Matrix. Даже при хорошем аккумуляторе стартер щелкал, но не переворачивался.

Если стартер неисправен, его необходимо заменить, что может стоить от 250 до 650 долларов. Восстановление стартера обычно обходится дешевле, но занимает больше времени.

Иногда шестерня стартера по какой-то причине не сцепляется должным образом с маховиком двигателя.Это может вызвать очень громкий скрежет металла или визг при попытке завести автомобиль. В этом случае коронную шестерню маховика необходимо проверить на предмет повреждений зубьев.

Замок зажигания тоже часто выходит из строя. Контактные точки внутри переключателя зажигания изнашиваются, поэтому, когда вы поворачиваете переключатель зажигания в положение «Пуск», электрический ток не проходит через цепь управления стартером, чтобы активировать соленоид стартера. Если покачивание ключа в замке зажигания помогает завести автомобиль, возможно, выключатель зажигания неисправен.

Аварийный выключатель нейтрали также может выйти из строя или выйти из строя. Например, если автомобиль заводится в «Нейтральном» режиме, но не заводится в «Парковке», сначала следует проверить нейтральный предохранительный выключатель.

Как тестируется пусковая система

Техник проверяет уровень заряда аккумулятора с тестером батареи Если стартер не работает, сначала необходимо проверить состояние заряда аккумулятора, клеммы аккумулятора и кабели аккумулятора.Одним из симптомов разряда батареи является тусклое освещение приборной панели при повороте ключа в положение START.

Следующим шагом обычно является проверка цепи управления стартером. Ваш механик может начать с измерения напряжения аккумуляторной батареи на клемме управления соленоидом стартера, когда ключ находится в положении START. Если нет напряжения, проблема, скорее всего, в цепи управления стартером (выключатель зажигания, реле стартера, выключатель нейтрали, провод управления). Если на клемме управления соленоидом стартера есть напряжение аккумулятора, когда ключ находится в положении START, сам стартер может быть неисправен.Клемма управления соленоидом стартера также должна быть проверена на правильность подключения.

Как внутри работает стартер?

Стартер внутри Стартер обычно имеет четыре обмотки возбуждения (катушки возбуждения), прикрепленные к корпусу стартера изнутри. Якорь (вращающаяся часть) через угольные щетки соединен последовательно с катушками возбуждения. На переднем конце якоря есть небольшая шестерня, которая прикреплена к якорю через обгонную муфту.

Как работает стартер? Когда водитель поворачивает ключ или нажимает кнопку «Пуск», обмотка соленоида находится под напряжением. Плунжер соленоида перемещается в направлении стрелки и замыкает контакты соленоида. Это подключает питание от батареи к стартеру (катушки возбуждения и якорь). В то же время плунжер толкает шестерню стартера вперед через рычаг. Затем шестерня входит в зацепление с зубчатым венцом гибкого диска и переворачивает его. Гибкая пластина прикреплена к коленчатому валу двигателя.

Большинство проблем стартера вызвано изношенными или сгоревшими контактами соленоида, изношенными щетками и коммутатором, а также изношенными втулками якоря. Признаком изношенных контактов соленоида является то, что соленоид щелкает, но стартер не запускается. Когда щетки стартера изношены, стартер не издает шума. Когда втулки переднего и заднего якоря изнашиваются, якорь трется о полевые башмаки, в результате чего стартер работает медленно и шумно. Многие современные стартеры имеют небольшие шарикоподшипники вместо втулок.Если вы хотите отремонтировать стартер, комплекты для восстановления стартера, в которые входят часто изнашиваемые детали, продаются через Интернет.

Что такое соленоид трансмиссии? — Краткое руководство

Что такое соленоид трансмиссии?

Соленоид или цилиндр трансмиссии — это электрогидравлический клапан, который регулирует поток жидкости в автоматическую трансмиссию и через нее. Соленоиды могут быть нормально открытыми или нормально закрытыми. Они работают через напряжение или ток, подаваемый компьютером или контроллером передачи.

Они контролируют поток трансмиссионной жидкости по всей трансмиссии, и они открываются и закрываются в соответствии с электрическими сигналами, которые они получают от двигателя вашего автомобиля или блока управления трансмиссией. Которая получает данные от ряда датчиков скорости в двигателе.

В современных автоматических трансмиссиях для переключения передач используется гидравлическая жидкость под давлением. Когда требуется переключение передачи, бортовой компьютер активирует соленоид трансмиссии, который направляет трансмиссионную жидкость в корпус клапана для включения правильной передачи.

Если один из этих электромеханических клапанов выходит из строя, могут возникнуть всевозможные проблемы с трансмиссией. Итак, давайте подробнее рассмотрим соленоид и общие проблемы, которые с ним связаны.

Как работает соленоид трансмиссии?

Когда вы едете по улице, компьютер автомобиля анализирует данные, поступающие от датчиков скорости автомобиля и датчиков частоты вращения двигателя. На основе этой информации модуль управления двигателем (ECU) или модуль управления трансмиссией (TCM) выполняет соответствующее переключение на повышенную / понижающую передачу, отправляя сигнал на один из нескольких соленоидов переключения передач.

Эти соленоиды трансмиссии имеют внутри подпружиненный поршень, обмотанный проволокой. Когда эта катушка с проводом получает электрический заряд от TCM / ECU, плунжер открывается, позволяя трансмиссионному маслу течь в корпус клапана и создавать давление в необходимых муфтах и ​​бандажах. В этом случае трансмиссия переключает передачи, и вы поедете по дороге.

Компьютер автомобиля может управлять соленоидом трансмиссии несколькими способами. Если автомобиль оборудован специальным блоком управления трансмиссией, он может открывать или закрывать гидравлический контур с помощью прямого сигнала 12 В.

Или блок управления двигателем может управлять плунжером соленоида, включая и выключая цепь заземления. Соленоид может использоваться для управления одной или несколькими передачами, в зависимости от сложности конструкции.

Признаки неисправности соленоида трансмиссии

Электромагнит трансмиссии может выйти из строя из-за электрических проблем или грязной жидкости, из-за которой соленоид переключения передач заклинило в открытом / закрытом положении. Любое изменение давления трансмиссионной жидкости может вызвать множество проблем, в том числе:

• Неустойчивое переключение — Если вы имеете дело с неисправным соленоидом трансмиссии, коробка передач может пропускать передачу вверх или вниз, многократно переключаться вперед и назад между передачами. , или застрять на передаче и отказаться переключать.
• Трансмиссия не переключается на более низкую передачу — Если трансмиссия не переключается на более низкую передачу, возможно, один из соленоидов переключения передач застрял в открытом / закрытом положении, что не позволяет жидкости попадать в корпус клапана трансмиссии для создания давления в нужной передаче.
• Сильная задержка переключения / застревание в нейтрали — Чтобы автоматическая коробка передач с электронным управлением могла переключать передачи, соленоид должен иметь возможность регулировать давление жидкости для включения соответствующей передачи.

Если на соленоид переключения передач поступает слишком много или слишком мало электроэнергии, или если из-за грязной трансмиссионной жидкости он остается открытым / закрытым, переключение на передачу может стать затруднительным или медленным, что может привести к тому, что трансмиссия будет работать так, как будто был на мгновение заблокирован нейтрально.

Поскольку соленоиды подключены к бортовой сети автомобиля, ЭБУ обычно регистрирует код неисправности и включает контрольную лампу двигателя, если что-то пойдет не так. В этом случае трансмиссия может переключиться в режим аварийной остановки / отказа, в котором включается только вторая / третья передача, чтобы ограничить скорость автомобиля, не блокируя ее.

Первое, на что должен обратить внимание ваш механик, — это коды неисправностей. Диагностический прибор может помочь технику определить причину проблемы соленоида.Это может быть как простой, например, плохой пол, так и сложный, как неисправный блок соленоидов (группа отдельных соленоидов переключения передач).

Что делать при возникновении проблем с соленоидом трансмиссии

Как и любое механическое устройство или компонент, соленоиды трансмиссии со временем изнашиваются. Стандартное профилактическое обслуживание вашей трансмиссии может в определенной степени компенсировать их износ.

Если у вас проблемы с соленоидом трансмиссии, это станет очевидным одним из четырех способов:

• Задержка переключения передач
• Вы не можете переключиться на пониженную передачу, и ваш двигатель продолжает работать даже при нажатии на тормоза
• Ваша трансмиссия застревает в нейтральном положении
• Переключение передач становится неровным и неустойчивым

Стоимость замены соленоида трансмиссии зависит от марки, модели и года выпуска вашего автомобиля.

Стоимость замены соленоида трансмиссии — Детали и работа

В большинстве случаев в масляном поддоне есть соленоиды, которые соединены с корпусом клапана. В зависимости от того, что вы ведете, техник может просто заменить неисправный соленоид.

Однако в некоторых случаях соленоиды поставляются в таких многоблочных упаковках. Если проблема возникает с пакетом, необходимо заменить весь пакет. Эта работа обычно занимает от 2 до 4 часов. Время загрузки обычно выставляется от 60 до 100 долларов в час.Средняя общая стоимость диагностики и замены составляет от 150 до 400 долларов.

Ожидайте от 15 до 100 долларов за один соленоид, в зависимости от марки и модели вашего автомобиля. Пакет может стоить от 50 до 300 долларов.

905 От 120 до 400 долларов

Тип	Диапазон затрат
Одинарный	От 15 до 100 долларов
Пакет	45 от 50 до 300 долларов
Итого (упаковка)	От 250 до 600 долларов

Хотя соленоиды переключения передач нередко изнашиваются со временем, вы можете продлить их срок службы, заменив трансмиссионную жидкость на интервалы, рекомендуемые заводом-изготовителем.

Это удалит всю скопившуюся грязь и шлам, а свежая жидкость предотвратит прилипание поршней к внутренней части соленоидов. Если вы не знаете рекомендуемые интервалы трансмиссии для вашего автомобиля, посмотрите последнюю страницу руководства по эксплуатации или просто спросите Google.

Связанное сообщение

Что такое электромагнитный переключатель? (Определение и руководство)

Изобретение в 19 веке соленоида (или соленоидного переключателя) французским физиком Андре-Мари Ампера и разработка электромагнитного клапана ASCO Numatics в 1910 году, возможно, являются одними из самых (если не самых) важных достижений последнего два века.Мало того, что они создали спасательное оборудование и современные удобства, они также должны благодарить пассажиров и любителей повседневной жизни за свои транспортные средства.

Что такое электромагнитный переключатель? Электромагнитный переключатель — это часть цепи реле стартера, отвечающая за приведение в действие переключателя, запускающего двигатель вашего автомобиля. Этот небольшой компонент также широко используется в промышленных, медицинских и бытовых приложениях, таких как крупногабаритные двигатели, мониторы пациента и спринклерные системы.

Электромагнитный переключатель — это универсальное решение для регулирования потока мощности, механических блокировок или электромагнитных переключателей.Но, как и большинство конечных пользователей, вы можете спросить: «Что делает соленоид?», «Действует ли соленоид как переключатель?» и «Как узнать, неисправен ли соленоид?». Если да, продолжайте читать это руководство, чтобы узнать ответы на эти вопросы.

Определение соленоида

Соленоид — это общий термин, обозначающий катушку с проволокой, используемую в качестве электромагнита, или любое устройство, преобразующее электрическую энергию в механическую. Обычно он соединяется с реле, рассчитанными на большие электрические токи, соединяющими батарею со стартером.

Дверные замки, динамики, аппараты МРТ, водонапорные клапаны и дисководы — вот некоторые из наиболее распространенных вещей, для которых используются соленоиды. Различные приложения используются в медицине, промышленности и автомобилестроении. Всего существует пять (5) типов соленоидов, а именно:

• Поворотный соленоид
• Соленоид рамы DC-C
• Соленоид рамы DC-D
• Ламинированный соленоид переменного тока
• Линейный соленоид

Последние два типа используются в большинстве автомобилей.Соленоид стартера (важный компонент системы зажигания вашего автомобиля) является примером линейного соленоида, также называемого электрическим или прерывистым соленоидом. Обычно он находится между замком зажигания и двигателем или устанавливается на крыле, брандмауэре или нижней части двигателя. Другие типы соленоидов включают соленоид клапана продувки адсорбера (EVAP), соленоид блокировки задней двери, соленоид клапана рециркуляции отработавших газов, соленоид блокировки переключения и соленоид переключения на пониженную передачу, подпадающие под любую из этих двух категорий.

Соленоиды vs.Электромагниты

Из-за того, что они служат, соленоиды часто считаются тем же самым, что и электромагниты. Хотя у них есть общие черты в их принципах работы, это две разные вещи. Сам по себе соленоид — это всего лишь катушка с проволокой — он становится электромагнитом только тогда, когда вы пропускаете через него ток. Этот механизм делает соленоид очень полезным и существенно лучше, чем постоянный магнит. Его электромагнетизм можно усилить, увеличив ток через него или плотность витков катушки.Он также может включаться и выключаться.

Электромагнитный переключатель

Для любого из вышеупомянутых типов соленоидов требуется дистанционное управление сильноточным потоком. И здесь на сцену выходит электромагнитный переключатель или электромагнитный клапан. В случае автомобилей этот переключатель срабатывает в момент активации ключа зажигания. Он использует меньшие электрические управляющие сигналы от системы зажигания. В свою очередь, эти сигналы подключают аккумулятор к ведущей шестерне цепи стартера и включают и выключают стартер.Интеллектуальная природа соленоидного переключателя включает в себя принятие решений и обширные логические схемы, чтобы сделать весь этот процесс возможным.

Электромагнитный переключающий клапан является неотъемлемой частью любой конструкции соленоида, которая позволяет более эффективно управлять мощностью, необходимой транспортному средству для запуска. В зависимости от марки и модели вашего автомобиля (и конструкции его электрических компонентов) он может иметь один из шести типов электромагнитных переключающих клапанов.

Типы клапанов

• Двухходовые клапаны — могут использоваться в различных приложениях.Они попеременно разрешают и перекрывают приток и остаются открытыми до тех пор, пока не будет подан ток, чтобы закрыть клапаны.
• Клапаны прямого действия (2/2 клапана прямого действия) — имеют самый простой принцип работы. Когда клапаны открыты или находятся под напряжением, катушка магнитно поднимает вал и седло клапана. Эти клапаны все время остаются полностью работоспособными без помощи внешнего давления. Размер резьбы 0,125 — 0,5 дюйма.
• Клапаны вспомогательного подъема (2/2 клапана с полупрямым управлением) — обладают комбинированными свойствами как прямого, так и непрямого электромагнитного клапана.Они имеют небольшое отверстие, подвижную мембрану и камеры давления с обеих сторон. Но в отличие от непрямых клапанов, плунжер соленоида напрямую соединяется с мембраной. Этот механизм, помимо прочего, позволяет этому типу клапана управлять относительно большими расходами. Размер резьбы 0,125 — 4,0 дюйма.
• Клапаны с пилотным управлением (2/2 клапана с косвенным управлением) — для работы требуется меньше энергии, но необходимо поддерживать полную мощность, чтобы работать с меньшей скоростью и оставаться в открытом состоянии.Размер резьбы 0,5 — 4,0 дюйма.
• Трехходовые клапаны (2/3 электромагнитные клапаны) — используются для управления приводами одностороннего действия и имеют три порта: первое для впуска клапана, второе — для выпуска, а третье — для выхлоп.
• Четырех- / пятиходовые клапаны (2/5 электромагнитные клапаны) — обеспечивает двухстороннее действие. Эти клапаны обеспечивают прерывистую работу клапанов двойного действия с цилиндром или приводом двойного действия.

Независимо от типа клапана вашего автомобиля, электромагнитный переключающий клапан со временем изнашивается.Такие факторы, как воздействие трансмиссионной жидкости или солей металлов, а также колебания температуры или погодных условий, часто ускоряют процесс. Тем не менее, определение неисправности соленоида так же важно, как и надлежащий уход и обслуживание компонентов вашего автомобиля.

Проблемы с соленоидом стартера

Соленоид стартера может выдерживать напряжение до 200 В и без проблем оживит ваш автомобиль поворотом ключа зажигания. Итак, если вы слышите только щелчок, громкий визг или тишину при запуске автомобиля, вы знаете, что существует проблема.Конечно, вам придется проверить батарею, чтобы убедиться в этом. Но если аккумулятор проверяется, это подтверждает вашу проблему с переключателем соленоида стартера.

Большинство проблем с соленоидом стартера возникает из-за изношенных или сгоревших контактов соленоида или втулок якоря. Стартер, который не запускается, но сопровождается щелкающими звуками, указывает на изношенные контакты соленоида. Между тем, отсутствие запуска в полной тишине указывало бы на повреждение щеток стартера. Если вы слышите медленный и громкий шум стартера, то проблема заключается в втулках переднего и заднего якоря.

Другие известные симптомы включают отказ соленоида стартера в исходном положении, отказ всасывающего действия, неспособность соленоида привести в действие стартер и вызвать вращение, отсутствие оборотов, несмотря на работающий стартер, и неустойчивый запуск двигателя.

Коды ошибок

Бывают случаи, когда загорается индикатор проверки двигателя вместе с несколькими кодами неисправности. Наиболее распространенные коды ошибок, указывающие на неисправность соленоида или реле стартера, следующие:

• P0615 — Цепь реле стартера
• P0616 — Низкий уровень цепи реле стартера
• P0617 — Высокий уровень цепи реле стартера

Если отображается только P0615, скорее всего, вы имеете дело с неисправным соленоидом стартера.Если появляются два или более кода неисправности, возможно, вам придется проверить несколько компонентов в цепи стартера. И наоборот, вы можете рассмотреть неисправный выключатель зажигания, стартер или проводку при отсутствии кода ошибки. Не забывайте, что из-за чрезмерного нагрева и влажности, а также из-за чрезмерного затягивания болтов и креплений также выходит из строя соленоид стартера.

Проблемы с переключателем соленоида коробки передач

Странные проблемы с переключением передач или неожиданные сообщения об ошибках на приборной панели — это лишь некоторые из контрольных признаков, указывающих на неисправность соленоида переключения передач или трансмиссии.Но поскольку его замена может быть дорогостоящей — от 400 до 1000 долларов за полный комплект соленоидов трансмиссии, включая замену корпуса клапана, — убедитесь, что у вас наблюдаются эти специфические симптомы, прежде чем переходить к следующим шагам:

• Контрольная лампа двигателя (обычно идет с кодом неисправности P0700)
• Контрольная лампа трансмиссии (применима только для определенных автомобилей и может относиться к сохраненному коду неисправности)
• Проблемы с понижением / повышением передачи (вы можете столкнуться с задержкой переключения или очень высокой / высокой / пониженной передачей). низкие обороты)
• Трудности с включением / пропуском передач (один из основных признаков проблемы с соленоидом переключения)
• Застрял на передаче (указывает, что соленоид был поврежден при включении определенной передачи)
• Вялый режим (можно только переключать до 3-й передачи и не может превышать 2500 — 3.000 об / мин

Индикатор проверки двигателя не всегда указывает на неисправный соленоид трансмиссии, так как неисправный соленоид VVT или соленоид регулируемого газораспределения также имеет тот же симптом. Используйте диагностический сканер, чтобы убедиться, что вы заменяете именно тот нерабочий соленоид. (СОВЕТ: симптомы неисправного соленоида VVT обычно включают снижение расхода топлива, грубую работу на холостом ходу или потерю мощности наряду с включением индикатора проверки двигателя. В редких случаях простая промывка коробки передач устраняет проблему).

Как проверить соленоид

Проверка соленоида в значительной степени зависит от типа соленоида, который предположительно имеет неисправность — методы, используемые для типа включения / выключения и типа регулирования, будут разными.

Соленоиды включения / выключения менее сложны. Давление должно применяться индивидуально к его входу и выходу, когда соленоид нормально закрыт или нормально открыт. Нормально закрытый клапан (положение, в котором он блокирует поток масла или тока от входа к выходу) с давлением, приложенным к входу, не должен иметь давления на выходе.Обратное должно быть верно, если соленоид нормально открыт (положение электромагнитного клапана, при котором он позволяет маслу или току течь от входа к выходу). И наоборот, регулирующие соленоиды при тестировании дадут разные результаты и будут менее склонны к чрезмерному давлению на входе — в отличие от первых.

Что касается методов тестирования, самый простой способ подать питание на электрический соленоид — это сделать это с помощью напряжения зажигания, пока он не потребляет полный ток. Второй наиболее предпочтительный метод — это использование ШИМ или широтно-импульсной модуляции и использование процесса «пик и удержание».Обратитесь к руководству вашего владельца за конкретными техническими процедурами, которые помогут диагностировать и устранять проблемы с электромагнитными переключателями вашего автомобиля. Для начинающих механиков, которые хотят выполнить диагностику в первую очередь подозрительных соленоидных катушек, выполните следующие действия.

1. Сначала проверьте аккумулятор, чтобы убедиться, что он не виноват.

При выполнении этого теста установите вольтметр на диапазон, превышающий напряжение аккумулятора. Значение от 12,4 В до 12,6 В означает, что аккумулятор полностью заряжен.Если ваши показания находятся в этом диапазоне, переходите к следующему шагу.

2. Выполните «Click Test».

Для этого вы попросите друга завести машину, пока вы находитесь на безопасном расстоянии от места, где находится соленоид. Слабый или повторяющийся звук (или его отсутствие) может означать, что ваш соленоид либо недостаточно мощный, либо неисправен.

3. Проверьте напряжение на соленоиде с помощью мультиметра.

Если у вас есть автоматический мультиметр, установите его на Ом. Если вы этого не сделаете, установите его вручную на 2 кОм.

4. Поместите щупы мультиметра на контакты катушки соленоида.

Если вы работаете с катушкой с тремя (3) контактами, оставьте плоский один и соедините два других контакта с мультиметром.

5. Присоедините провода.

Присоедините положительный провод мультиметра к положительной клемме, а отрицательный провод к соответствующей клемме. Попросите друга снова запустить двигатель — при включении зажигания должно быть падение напряжения.

6.Обратите внимание на показания.

Запишите показания мультиметра и посмотрите, находится ли сопротивление катушки в пределах диапазона, рекомендованного производителем. Получение значения 0 Ом будет означать, что катушка соленоида закорочена, а показание бесконечности означает, что катушка сломана.

В некоторых случаях мультиметр может получить нормальные показания, но катушка соленоида не работает. Когда это произойдет, проверьте катушку с помощью отвертки. Поместите отвертку возле якоря, затем включите соленоид.Ощущение наличия магнитной силы будет означать, что катушка в порядке. В противном случае вам потребуется замена.

Из всех доступных сегодня устройств для испытаний гидравлическая машина для испытания соленоидов (со специальными адаптерами для каждого соленоида) является наиболее точным и, безусловно, лучшим инструментом для использования. Эта машина включает не только применение, но и руководство о том, как проводить процесс тестирования. Но если у вас нет собственного автомагазина, неплохо было бы довольствоваться мультиметром, перемычками, защитным снаряжением и очками, чтобы иметь возможность проводить тесты на неисправной катушке соленоида.

Часто задаваемые вопросы:

• Можно ли обойти соленоид стартера? Да. Можно обойти соленоид стартера. Начните с поиска провода стартера и перемычки, подключенной к металлическому контакту на задней стороне соленоида стартера. Затем поместите металлическое лезвие изолированной отвертки на два металлических контакта, чтобы напрямую соединить выключатель зажигания и стартер. Это поможет только устранить неполадки или сузить причину проблемы с запуском двигателя, но не принесет никакой пользы при запуске двигателя.
• Как исправить заедание соленоида стартера? Постучите по задней части соленоида молотком или тяжелой отверткой. Хотя это может временно вывести соленоид из строя, это не рекомендуется, так как в конечном итоге вы можете повредить соленоид стартера больше, чем отремонтировать его. Обратитесь к своему руководству или к местному механику за решениями, рекомендованными производителем.
• Сможете ли вы перепрыгнуть через плохой соленоид? Можно. Однако это будет работать только при правильно заряженной батарее с достаточным током, чтобы включить стартер.В противном случае перепрыгивание неисправного соленоида стартера не повлияет на запуск двигателя.

Заключение — электромагнитный переключатель (определение и руководство)

Электромагнитный переключатель жизненно важен для правильной работы автомобиля. Знание того, как диагностировать и решать любые проблемы, так же важно, как и делать то же самое для более крупных компонентов автомобиля, таких как аккумулятор, трансмиссия и двигатель. Проводка, схемы стартера и системы питания могут быть непростыми задачами.Но с помощью этой статьи вы сможете решить проблемы с соленоидным переключателем с новой уверенностью.

Как перепрыгнуть через неисправный соленоид стартера — Auto Fella

Если ваш автомобиль не заводится и проблема не вызвана разряженной батареей, вам может потребоваться перепрыгнуть через соленоид стартера, чтобы ваш автомобиль снова начал движение.

Соленоид стартера передает электрический ток на стартер. Стартер отвечает за запуск или запуск двигателя.

Подробнее …

Соленоид стартера обычно расположен наверху стартера. На других моделях автомобилей соленоид стартера расположен рядом с аккумулятором.

Стартер имеет цилиндрическую форму. Если вы видите цилиндр меньшего размера, прикрепленный к верхней части стартера, значит, вы нашли соленоид стартера.

Вы можете легко отследить расположение соленоида стартера по положительной клемме (+) аккумуляторной батареи. Положительная клемма — это красный кабель, подключенный к автомобильному аккумулятору.У соленоида стартера есть две клеммы, как у вашей батареи, и одна из этих клемм подключается к положительной клемме провода вашей батареи.

Что нужно проверить перед запуском от внешнего источника соленоида

Перед запуском соленоида от внешнего источника необходимо проверить следующее: или неисправный соленоид стартера — опасная процедура. Делайте это только в крайнем случае.Вы можете либо получить удар током, либо полностью сгореть и разрушить стартер.

По сути, вы блокируете соленоид стартера, чтобы подавать электрический ток непосредственно на двигатель стартера. Вы можете ожидать искр и легкого поражения электрическим током, поэтому будьте осторожны.

Вещи, которые вам понадобятся:

Хорошая новость: стартер довольно долговечен. Но возраст, неправильное обращение и неправильное обслуживание электрической системы и аккумулятора резко сократят срок службы соленоида стартера.

Если вы заметили эти симптомы, немедленно обратитесь к механику для проверки вашего автомобиля.

1. Автомобиль отказывается заводиться

При отсутствии проблемы с аккумулятором, если вы поворачиваете ключ или нажимаете кнопку, и автомобиль отказывается заводиться, то может быть проблема с реле стартера.

2. Стартер остается включенным даже после запуска двигателя

Это довольно необычно, но такое случается с лучшими из нас. Если стартер продолжает работать, даже когда вы не проворачиваете двигатель, вам лучше проверить это как можно скорее.

Когда вы поворачиваете ключ или нажимаете кнопку «Пуск», двигатель должен запуститься, а цепь, управляющая стартером, должна замкнуться. Если стартер остается включенным, даже если двигатель уже работает, это может означать, что главные контакты соленоида стартера свариваются вместе в закрытом положении.

Это может привести к повреждению стартера, соленоида и всей цепи зажигания. Это также может нанести ущерб трансмиссионному маховику вашего автомобиля, что примерно означает, что вам нужны тысячи долларов для устранения проблемы.

3. Спорадический запуск

Если повернуть ключ, стартер должен немедленно ожить и запустить двигатель. Если для запуска двигателя требуется больше времени или если стартер периодически запускается (например, снова включается и снова выключается), возможно, у вас неисправный или неисправный соленоид стартера.

4. Щелкающий звук

Если вы слышите щелчок стартера при включении зажигания, вам следует немедленно проверить стартер.

Этот щелкающий звук также является признаком разряженной батареи, но это также означает, что соленоид стартера не передает нужную величину тока на двигатель стартера, когда вы поворачиваете ключ.

Если вы замечаете что-то необычное или слышите странные щелкающие звуки при включении зажигания для запуска автомобиля, это, скорее всего, означает, что стартер или соленоид стартера вот-вот выйдут из строя. Отправляйтесь к своему любимому механику и как можно скорее диагностируйте проблему.

Помните, что унция профилактики лучше, чем фунт лекарства.
