Общая информация

CAN-шина это два провода, к которым подключены практически все узлы современного автомобиля. По этим проводам происходит постоянный обмен между бортовым компьютером автомобиля и конечными устройствами, узлами и датчиками автомобиля. У каждого устройства и датчика есть свое имя и адрес. Все эти устройства, узлы и датчики периодически отправляют в шину данные о своем состоянии. Компьютер обрабатывает эту информацию и выбирает наиболее оптимальный режим работы для автомобиля. Таким образом, информация о состоянии практически всех систем постоянно присутствует в шине.

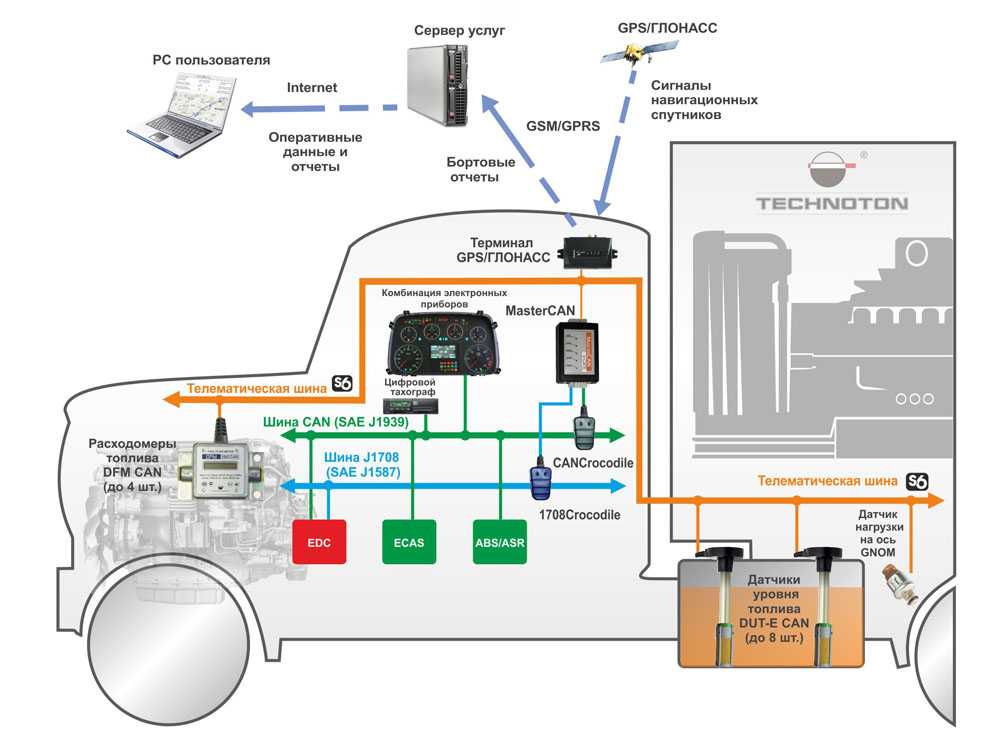

Современные терминалы GPS/ГЛОНАСС мониторинга позволяют подключаться к CAN шине и тем самым появляется возможность читать данные о состоянии различных датчиков ТС.

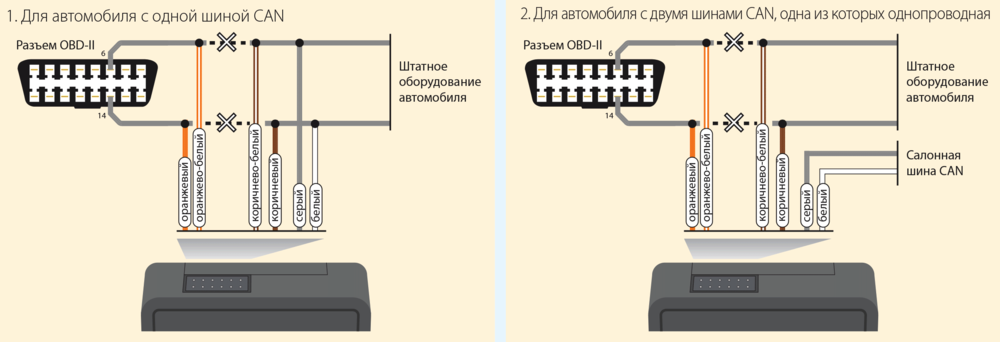

Подключение абонентского терминала  CAN-шине возможно двумя способами — контактным (менее безопасный, т.к. происходит врезка в провода) и бесконтактным (не снимает ТС с гарантии, 100% безопасный способ) с помощью специальных считывателей.

Для подключения к CAN наши технические специалисты используют утвержденные схемы подключения от производителей ТС.

Ниже приведен примере параметров снятых с MAN TGS 2012 года. Для снятия данных использовался терминал GALILEO SKY 5.0

1.  Общий расход топлива

Абсолютный расход топлива в CAN шине показывает общее количество израсходованного топлива за все время эксплуатации автомобиля. С каждой новой поездкой этот параметр увеличивается и постоянно накапливается. При подключении к CAN шине это основной параметр, отвечающий за контроль топлива. Штатный датчик расхода очень точно определяет количество израсходованного топлива.

Водитель никак не может повлиять на его работу.

2.  Топлива по CAN—

 Штатный датчик уровня топлива, установленный на автомобиль производителем, не всегда корректно работает. От датчика уровня топлива не требуется большой точности, так как он не влияет на работу двигателя. Этот датчик показывает водителю, когда ему пора заправлять топливо. Использовать этот датчик для точного контроля расхода топлива не всегда получается. Но его показания могут понадобиться, чтобы определить места и время заправок.

Погрешность показаний штатного датчика топлива относительно заправки по АЗС может быть от 5% до 20%.

3.  Пробег по CAN

Это пробег с момента первой поездки, он постоянно накапливается с каждой поездкой. Пробег или одометр видит водитель на панели приборов. Данные по пробегу так же доступны для анализа. Можно наглядно оценить, как сильно пробег по одометру отличается от пробега по данным GPS/ГЛОНАСС.

И если скручивается пробег, такие факты легко определить по показаниям этого датчика.

4.  Температура двигателя

Температуры охлаждающей жидкости — Датчик температуры охлаждающей жидкости предназначен для измерения температуры охлаждающей жидкости в системе охлаждения двигателя. Датчик включен в систему управления двигателем.

5.  Обороты двигателя

Параметр позволяющий в системе WIALON контролировать обороты двигателя.

Например на MANе с которого сняты данные параметры, водитель не должен превышать обороты более 2300 оборотов в минуты, т.к. при повышенных оборотах сильно изнашивается двигатель, стоимость ремонта которого очень высокая.

Так же возможно получение более специфических параметров, например, полное время работы двигателя, нагрузка на двигатель, нагрузка на ось, уровень жидкости AdBLUE, открыты ли двери водителя или пассажира, пристегнут ли ремень водители или пассажира, включены ли фары.

Подключение к CAN шине позволяет, не вмешиваясь в работу узлов и систем, получить множество параметров для контроля топлива и режимов работы автомобиля. Минимальная возможность вмешательства со стороны водителя это важная особенность такого способа.

CAN шина автомобиля | Автомастер55.рф Омск СТО

Бортовая электроника современного автомобиля в своем составе имеет большое количество исполнительных и управляющих устройств. К ним относятся всевозможные датчики, контроллеры и т.д.

Для обмена информацией между ними требовалась надежная коммуникационная сеть.

В середине 80-х годов прошлого столетия компанией BOSCH была предложена новая концепция сетевого интерфейса CAN (Controller Area Network).

CAN-шина обеспечивает подключение любых устройств, которые могут одновременно принимать и передавать цифровую информацию (дуплексная система). Собственно шины представляет собой витую пару. Данная реализация шина позволила снизить влияние внешних электромагнитных полей, возникающих при работе двигателя и других систем автомобиля. По такой шине обеспечивается достаточно высокая скорость передачи данных.

Как правило, провода CAN-шины оранжевого цвета, иногда они отличаются различными цветными полосами (CAN-High — черная, CAN-Low — оранжево-коричневая).

Благодаря применению данной системы из состава электрической схемы автомобиля высвободилось определенное количество проводников,которые обеспечивали связь, например, по протоколу KWP 2000 между контроллером системы управления двигателем и штатной сигнализацией, диагностическим оборудованием и т.д.

Скорость передачи данных по CAN-шине может достигать до 1 Мбит/с, при этом скорость передачи информации между блоками управления (двигатель — трансмиссия, ABS — система безопасности) составляет 500 кбит/с (быстрый канал), а скорость передачи информации системы «Комфорт» (блок управления подушками безопасности, блоками управления в дверях автомобиля и т.д.), информационно-командной системы составляет 100 кбит/с (медленный канал).

На рис. 1 показана топология и форма сигналов CAN-шины легкового автомобиля.

При передаче информации какого-либо из блоков управления сигналы усиливаются приемо-передатчиком (трансивером) до необходимого уровня.

Каждый подключенный к CAN-шине блок имеет определенное входное сопротивление, в результате образуется общая нагрузка шины CAN. Общее сопротивление нагрузки зависит от числа подключенных к шине электронных блоков управления и исполнительных механизмов. Так, например, сопротивление блоков управления, подключенных к CAN-шине силового агрегата, в среднем составляет 68 Ом, а системы «Комфорт» и информационно-командной системы — от 2,0 до 3,5 кОм.

Следует учесть, что при выключении питания происходит отключение нагрузочных сопротивлений модулей, подключенных к CAN-шине.

На рис. 2 показан фрагмент CAN-шин с распределением нагрузки в линиях CAN-High, CAN-Low.

Системы и блоки управления автомобиля имеют не только различные нагрузочные сопротивления, но и скорости передачи данных, все это может препятствовать обработке разнотипных сигналов.

Для решения данной технической проблемы используется преобразователь для связи между шинами.

Такой преобразователь принято называть межсетевым интерфейсом, это устройство в автомобиле чаще всего встроено в конструкцию блока управления, комбинацию приборов, а также может быть выполнено в виде отдельного блока.

Также интерфейс используется для ввода и вывода диагностической информации, запрос которой реализуется по проводу «К», подключенному к интерфейсу или к специальному диагностическому кабелю CAN-шины.

В данном случае большим плюсом в проведении диагностических работ является наличие единого унифицированного диагностического разъема (колодка OBD).

На рис. 3 показана блок-схема межсетевого интерфейса.

Следует учесть, что на некоторых марках автомобилей, например, на Volkswagen Golf V, CAN-шины системы «Комфорт» и информационно-командная система не соединены межсетевым интерфейсом.

В таблице представлены электронные блоки и элементы, относящиеся к CAN-шинам силового агрегата, системы «Комфорт» и информационно-командной системы.

Приведенные в таблице элементы и блоки по своему составу могут отличаться в зависимости от марки автомобиля.

Диагностика неисправностей CAN-шины производится с помощью специализированной диагностической аппаратуры (анализаторы CAN-шины) осциллографа (в том числе, со встроенным анализатором шины CHN) и цифрового мультиметра.

Как правило работы по проверке работы CAN-шины начинают с измерения сопротивления между проводами шины. Необходимо иметь в виду, что CAN-шины системы «Комфорт» и информационно-командной системы, в отличие от шины силового агрегата, постоянно находятся под напряжением, поэтому для их проверки следует отключить одну из клемм аккумуляторной батареи.

Основные неисправности CAN-шины в основном связаны с замыканием/обрывом линий (или нагрузочных резисторов на них), снижением уровня сигналов на шине, нарушениями в логике ее работы. В последнем случае поиск дефекта может обеспечить только анализатор CAN-шины.

CAN-шины современного автомобиля

• CAN шина силового агрегата
• Электронный блок управления двигателя
• Электронный блок управления КПП
• Блок управления подушками безопасности
• Электронный блок управления АБС
• Блок управления электроусилителя руля
• Блок управления ТНВД
• Центральный монтажный блок
• Электронный замок зажигания
• Датчик угла поворота рулевого колеса
• CAN-шина системы «Комфорт»
• Комбинация приборов
• Электронные блоки дверей
• Электронный блок контроля парковочной

Системы

• Блок управления системы «Комфорт»
• Блок упрввления стеклоочистителей
• Контроль давления в шинах

CAN-шина информационно-командной системы

• Комбинация приборов
• Система звуковоспроизведения
• Информационная система
• Навигационная система
