Маркировка шин и расшифровка обозначения на покрышках

Установленные стандарты маркировки позволяют узнать характеристики автомобильной шины, взглянув на ее боковину. Но не все автомобилисты, особенно начинающие, могут с легкостью «прочитать» нанесенные обозначения. Сегодня мы разберем, какие бывают параметры автошин и как их указывают компании-изготовители на своей продукции.

Типоразмеры автомобильных шин

Первый и основной параметр, на который стоит обращать внимание — это цифры на боковине.

Популярный типоразмер для среднеразмерных городских автомобилей.

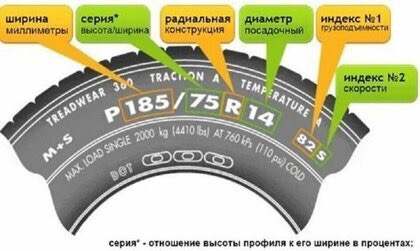

К примеру, «205/55R16» означает, что

  • ширина покрышки составляет 205 мм;
  • процентное соотношение высоты покрышки к ее ширине (а не сама высота, как ошибочно считаю некоторые автолюбители) — 55%;
  • внутренний диаметр шины (или наружный диаметр колеса, для которого она подходит) — 16 дюймов.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках

Оптимальный размер для вашего авто производитель обычно указывает в руководстве по эксплуатации.

Использование авторезины меньшего диаметра приведет к уменьшению дорожного просвета, а модели большего типоразмера могут попросту не влезть в колесные арки.

Диагональные и радиальные корды

Автошины отличаются способом натяжения кордовых нитей: в диагональных допускается их перекрещивание, в радиальных — нет. Второй вариант является более современным, отличается повышенной жесткостью и надежностью. Обозначается словом «Radial» или буквой «R» в типоразмере.

Радиальные шины, благодаря большей площади контакта, обеспечивают лучшее сцепление с дорогой.

Индексы нагрузки и скорости

После типоразмера идут индексы нагрузки и скорости, то есть максимально допустимые значения для этого типа резины (в нашем случае «91V»).

В представленном варианте, нагрузка на одно колесо не должна превышать 615 кг, а скорость вашей езды — 240 км/ч.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках

Индекс нагрузки для авто выбирайте из расчета половины максимального веса, действующего на ось. Производители рекомендуют подбирать покрышки с запасом в 15-20% от расчетного значения.

Индекс скорости также рассчитывайте с запасом примерно в 15%. Такая поправка нужна в связи с тем, что скорость движения авто может увеличиваться на затяжных спусках или при сильном попутном ветре.

Индекс нагрузки для покрышек внедорожников рассчитывайте с запасом 30%.

Сезоны и особенности дорожного покрытия

Авторезина делится на зимнюю, летнюю и всесезонную. Принадлежность к определенному типу производители указывают с помощью соответствующих надписей или изображений (капли дождя, лучи солнца, снежинка и т.п.). Наличие нескольких изображений говорит о всесезонности изделия.

  • Summer — летняя авторезина.
  • Winter — шины для зимней езды.
  • AGT, AS, All Season, R+W (Road + Winter) — всесезонные покрышки.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках
  • M+S (Mud+Snow) — указание того, что на этой резине можно ездить по грязи или снегу. В РФ относятся к всесезонными.
  • M/T (Mud Terrain) — подходят для езды по грязевым ландшафтам, но быстрее обычных автошин стираются на асфальтном покрытии.
  • A/T (All Terrain) — компромиссное решение, подходящее для асфальтированных дорог и умеренного бездорожья.
  • Water, Rain, Aqua и пр. — наиболее эффективны на мокром дорожном покрытии.

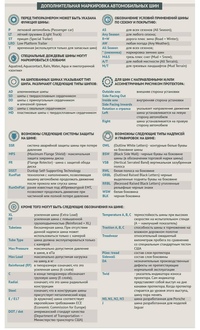

Дополнительная маркировка

  • Extra Load или XL — производители заявляют, что подобные шины имеют повышенную грузоподъемность. Но реально допустимую нагрузку определяет только соответствующий индекс.
  • SUV или 4х4 — так маркируются модели, предназначенные для вездеходов и кроссоверов. Благодаря усиленному каркасу, обладают большей прочностью и жесткостью.
  • Буква «C» после типоразмера — ставится на моделях, подходящих для небольших грузовиков или минивэнов.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках Обычно имеют двойной индекс нагрузки (к примеру, 102-100/Q), где первое число говорит о грузоподъемности для односкатных авто, а второе — для двускатных.
  • Front Wheel и Rear Wheel — говорит о том, что шина может устанавливаться только на переднее или заднее колесо соответственно.
  • Rotation — указывает на направление вращения автомобильной резины. Может быть дополнен или заменен фигурной стрелки. Присутствует только на моделях с ассиметричным рисунком.
  • DOT — так маркируются шины, рекомендованные для использования на территории США (это означает, что они соответствуют стандартам Транспортного Департамента США).
  • Буква «E» в кружочке — указывает на соответствие покрышек европейским стандартам качества. На российском рынке встречается намного чаще, чем «DOT».
  • RunFlat (RSC, MOE, AOE, SSR, EMT, ZP, RF) — на такой резине можно продолжать движение со скоростью не более 80 км/ч после полного падения давления в шинах.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках Расстояние, которое можно проехать на спущенном колесе, зависит от производителя и составляет от 50 до 150 км.
  • TWI — маркер, показывающий износ протектора. Обозначает его минимально допустимую глубину. Надпись, которая начинает стираться, — явный признак того, что резину нужно срочно заменить.
  • Traction A, B или C — показатель улучшенного торможения на мокром асфальте. Высший индекс «A», низший — «C».
  • AD, SD, DD, OD, MD — наличие шипов алюминиевых, с твердосплавным, прямоугольным, овальным сердечником, пластиковых с твердосплавным сердечником соответственно.
  • Michelin, Goodyear, Pirelli, Yokohama и пр. — на шинах обязательно должен быть указан производитель. Покрышки без указания компании-изготовителя могут не соответствовать заявленным характеристикам, а их использование — быть небезопасным.

Цветные метки

Бывают красного, зеленого, желтого или белого цвета и помогают правильно установить шины на автомобиль.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках

  • Красной точкой или треугольником отмечают наиболее жесткое место на шине. При установке на легкосплавный диск ее надо совместить с меткой «L».
  • Белая точка или треугольник — самый гибкий участок резины, должен находится с противоположной стороны от метки «L».
  • Желтая отметка — самая легкая часть изделия, которая должна совпадать с золотником на диске.
  • Зеленый круг — так производители обычно отмечают изделия перед первичной установкой.

Цветные полосы помогают складским работникам распознавать типоразмеры и модели шин, сложенных в стопки.

Камерные и бескамерные варианты

Большинство современных шин — бескамерные. Они обозначаются «TL» или «Tubeless». Устаревшие камерные модели маркируются «TT» или «Tube Type». Отличаются способом крепления на ободе диска.

Бескамерные покрышки при незначительных проколах ремонтируют без снятия их с колеса, также на них при периодической подкачке доехать до ближайшего автосервиса.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках

Дата изготовления шин

При длительном хранении автопокрышки теряют свою эластичность, а их ходовые качества ухудшаются.

Но на моделях некоторых производителей можно «прочитать» год выпуска и отказаться от покупки старых изделий.

На боковой части в прямоугольной рамке с закругленными углами указан 3-х или 4-х значный код. В первом случае покрышка выпущена до 2000-го года, во втором — после. Первые две цифры номера означают неделю, последние — год. К примеру, код 308 значит, что резина выпущена в июле 98 или 88 года, 1517 — в апреле 2017.

Как расшифровать американскую маркировку

В Соединенных Штатах выпускают шины с двумя разными маркировками. Первые отличается от европейских лишь дополнительными буквами перед типоразмером:

  • P (Passenger) — модели для легкового транспорта.
  • LT (Light Truck) — покрышки для небольших грузовиков.

Второй больше отличается от привычного нам типоразмера, к тому же указывает габариты в дюймах.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках К примеру, в шине «33x12.50 R15» наружный диаметр составляет 33 дюйма, ширина профиля — 12,5 дюймов, внутренний диаметр — 15 дюймов. Остальные сокращения идентичны общепринятым.

Обязательная маркировка шин и автопокрышек в 2020: сроки, что нужно

С 1 ноября 2020 года началась обязательная маркировка колесных шин и автомобильных покрышек. Рассказываем, как работать дальше, какое оборудование нужно подготовить, что делать с остатками и сколько стоят нарушения.

Оставить заявку

  • С 1 декабря 2019 — регистрация участников оборота в системе Честный знак.
  • С 1 ноября 2020 — производители и импортеры маркируют всю новую продукцию, оптовики передают сведения о их приемке и реализации, а розница фиксирует продажи и списания в Честном знаке.
  • До 15 декабря 2020 — маркировка шин, ввезенных в РФ после 1 ноября 2020, но купленных до 1 ноября 2020.
  • С 15 декабря 2020 — запрещен оборот немаркированных шин.
  • До 1 марта 2021 — маркировка остатков, нераспроданных до 15 декабря 2020.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках
  • Зарегистрироваться в системе маркировки участники обязаны в течение 7 дней со дня возникновения необходимости оборота шин.

Специалист ЦРПТ рассказал об этапах внедрения и правилах работы в системе «Честный знак», а эксперт СБИС показал весь процесс от приемки до продажи.

1. Производитель получает коды в системе маркировки, размещает их на товар.

2. При отгрузке производитель отправляет дистрибьютору электронный УПД со всеми кодами с шин и автопокрышек.

3. Дистрибьютор при приемке сверяет коды в документе с полученными по факту, утверждает УПД и передает данные в систему маркировки через оператора ЭДО.

4. Дистрибьютор, отгружая товар розничному магазину, также формирует УПД с кодами.

5. Магазин при приемке сканирует всю партию товара и сверяет информацию с кодами, указанными в УПД. Если расхождений нет — подтверждает приемку товара.

6. При продаже кассир сканирует код маркировки с шин, оператор фискальных данных добавляет его в чек и отправляет в систему маркировки.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках Код выбывает из оборота.

Новые пневматические шины и покрышки:

  • для легковых автомобилей;
  • для автобусов, троллейбусов и грузовых автомобилей;
  • для мотоциклов;
  • резиновые для сельскохозяйственных или лесохозяйственных транспортных средств и машин;
  • резиновые для транспортных средств и машин, используемых в строительстве, горном деле или промышленности.

Конкретные коды ОКПД 2 и ТН ВЭД ЕАЭС указаны в таблице.

ТоварОКПД 2ТН ВЭД ЕАЭС
Шины и покрышки для легковых автомобилей новые22.11.114011 10 000 3 4011 10 000 9
Шины пневматические для мотоциклов, мотоколясок, мотороллеров, мопедов и квадроциклов22.11.12.1104011 40 000 0
Шины и покрышки пневматические для автобусов, троллейбусов и грузовых автомобилей новые22.11.13.1104011 20 100 0 4011 20 900 0
Шины и покрышки пневматические для сельскохозяйственных машин; шины и покрышки пневматические прочие новые22.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках 11.144011 70 000 0 4011 80 000 0
Шины резиновые сплошные или полупневматические22.11.15.1204011 90 000 0

В результате эксперимента из маркировки исключили несколько подгрупп.

Не маркируем:

  • велосипедные шины;
  • авиационные шины;
  • камеры резиновые, ободные ленты, взаимозаменяемые протекторы.

Также не маркируем восстановленные и Б\У шины — для них правила торговли прежние.

На каждую шину наносят знаки с цифровым криптокодом, его формат определяет ЦРПТ. Код маркировки является буквенно-числовой последовательностью, преобразованной в формат двумерного штрихового кода DataMatrix.

Код маркировки содержит:

  • код товара,
  • индивидуальный серийный номер,
  • ключ проверки,
  • код проверки.

Пример кода маркировки:

  • Первые 2 символа «01» — идентификатор применения;
  • Следующие 14 символов «04607428679090» — код товара, GTIN;
  • Следующие 2 символа «21» — идентификатор применения;
  • Следующие 13 символов «6eJIjoWH54DdU» — уникальный серийный номер;
  • Следующий 1 символ « » — Group separator, разделитель, непечатаемый машиночитаемый символ, имеющий код 29 в таблице символов ASCII;
  • Следующие 2 символа «91» — идентификатор применения;
  • Следующие 4 символа «ffd0» — ключ проверки;
  • Следующий 1 символ « » — Group separator;
  • Следующие 2 символа «92» — идентификатор применения;
  • Следующие 44 символа «sz6kSPirApfMBftvLboE1dlWC/58hExQUqv7BBkZmk4=» — код.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках

Куда можно наносить

Основной способ маркировки шин — наклеивание этикетки с Data Matrix кодом на боковину или протектор.

4.

Научиться продавать маркированные шины:

Оставить заявку

Для регистрации нужна усиленная квалифицированная электронная подпись на носителе Рутокен.

Получить электронную подпись

1.

Установите необходимое ПО:

2.

Перейдите по ссылке и нажмите «Проверить». Если все настроили верно, нажмите «Продолжить».

3.

Выберите электронную подпись, укажите контактный телефон и e-mail и нажмите «Отправить заявку». В течение 24 часов на электронную почту придет письмо со ссылкой на подтверждение.

4.

Перейдите по ссылке из письма и укажите:

  • являетесь ли вы производителем или импортером товаров
  • оператора ЭДО и ID участника ЭДО
  • группы товаров, с которыми работаете
  • являетесь ли вы членом ассоциации «GS1 Рус». Если да, введите идентификаторы GSP и GLN

5.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках

Заполните профиль, ознакомьтесь с договорами с оператором и подпишите согласие.

Оставить заявку

ПроизводительИмпортер
  1. Заказывает коды маркировки в Честном знаке.
  2. Печатает этикетки с кодами и наклеивает их на товары.
  3. Отчитывается в Честный знак о вводе в оборот.
  1. Заказывает коды маркировки в Честном знаке.
  2. Передает экспортеру файл для печати этикеток или готовые этикетки — экспортер наклеивает этикетки на товары и отгружает их.
  3. Импортер после прохождения таможни отчитывается в Честный знак о вводе в оборот.

При необходимости производитель/импортер создает коды транспортных упаковок и печатает этикетки для них, формирует агрегаты и отчитывается в Честный знак о кодах внутри упаковок.

Подключить ЭДО для отправки электронных УПД с кодами розничным продавцам.

Оптовику необходимо сформировать электронный УПД и указать в нем коды маркировки с отгружаемых товаров.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках Подписать его электронной подписью и отправить контрагенту через оператора ЭДО. Оператор сам отправит УПД в Честный знак после подписания получателем, а коды внутри документа будут переведены в собственность покупателя.

СБИС проверит УПД на наличие ошибок перед отправкой и при получении, предупредит и поможет исправить.

1.

Подключение к ЭДО. В СБИС все входящие документы бесплатно.

2.

Подключение к системе маркировки, чтобы отправлять туда коды. Например, СБИС Маркировка.

3.

Оборудование для сканирования марок.

Вы получите от поставщика электронный УПД с кодами по ЭДО. Чтобы сверить марки из накладной с полученными по факту, отсканируйте все коды с шин. Если все хорошо, подтвердите УПД, если есть расхождения — отклоните его или дождитесь исправленного УПД. Если хотите, можете сразу подтвердить получение без проверки.

1.

Обновить прошивку онлайн-кассы, чтобы добавлять код маркировки в чек. Проверьте ваше кассовое программное обеспечение по инструкции.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках Обновить ПО можно у производителей и в авторизованных сервисных центрах. «Тензор» имеет статус АСЦ — обращайтесь.

2.

Подключить ККТ к ОФД, который умеет передавать в чеке коды в маркировку.

3.

2D-сканер для считывания марок.

Продавать маркированный товар нужно через онлайн-кассу с ОФД: кассир сканирует код, товар добавляется в чек, а оператор фискальных данных отправляет его в систему маркировки.

Со СБИС маркировка не отразится на скорости продаж — кассир сканирует только Data Matrix код, а СБИС сам добавит товар в чек. Данные передадутся в маркировку автоматически.

Если шины далеко от кассы, можно формировать чек предоплаты без кодов, а при получении шин на складе кладовщик отсканирует коды и оформит завершающий чек — они будут отправлены в Честный знак. При этом кладовщик может использовать смартфон с приложением СБИС на Складе, Bluetooth-сканер или терминал сбора данных.

Вам понадобится принтер этикеток. Выберите подходящий в нашем каталоге или закажите печать этикеток под ключ у нас.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках

Оставить заявку

При наличии по состоянию на 15 декабря 2020 нереализованных шин, введенных в оборот до 1 ноября 2020, их нужно промаркировать до 1 марта 2021. До 15 декабря 2020 участники оборота осуществляют маркировку шин, ввезенных в РФ после 1 ноября 2020, но приобретенных до 1 ноября 2020.

Рознице и дистрибьюторам доступна «упрощенная» процедура по инструкции.

1.

Авторизуйтесь в личном кабинете Честного знака с помощью ЭП

2.

Опишите товары в системе маркировки.

Обязательно указываются:

  • ИНН/наименование заявителя;
  • Код товарной номенклатуры — первые 2 цифры кода ТН ВЭД.

После описания вы получите общий код (GTIN).

3.

Посчитайте шины каждой модели у вас на складе, укажите их количество в личном кабинете Честного знака — оператор сгенерирует коды маркировки и вы получите файл с кодами или этикетками Data Matrix.

4.

Напечатать и наклеить этикетки с кодами. Выгрузите итоговый файл и распечатайте коды на принтере этикеток.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках

Выбираете оборудование для кассы и склада? В нашем ролике представлены комплекты СБИС для маркировки. Смотреть

  • Обязательно ли использование сервиса ЭДО?

    Да, ЭДО нужно для передачи сведений о смене собственника при приемке и продаже в систему маркировки колес, а также для отправки электронных УПД с кодами покупателю.

  • Как осуществляется маркировка колес в сборе?

    Шины в составе другого товара, например, смонтированные на диск или идущие в сборе с автомобилем, — не маркируются. Но такие шины нужно вывести из оборота для целей, не связанных с дальнейшей продажей.

  • Как зарегистрировать в системе шину с камерой?

    При описании товара вы указываете тип шины по способу герметизации: бескамерная или подлежит оснащению камерой.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках

  • Организация принимает автомобиль по trade-in с двумя комплектами шин, нужно ли маркировать второй комплект?

    Б/У шины маркировке не подлежат.

  • Как работать онлайн-магазинам с маркированным товаром?

    Приемка проходит, как обычно. При продаже нужно вывести маркированные шины из оборота при отгрузке со склада до доставки конечному потребителю. Подробнее  в инструкции.
  • Будет ли нарушением отгрузка маркированной продукции с выводом из оборота, если покупатель зарегистрирован в ЧЗ, а отгрузка пойдет как не участнику, например, на собственные нужды?

    Нет, в данном случае нарушение не будет зафиксировано.

  • org/Question">

    Если продаём шины юрлицу, которое покупает их не для перепродажи, а для собственных нужд, как в этом случае выводить их из оборота?

    Вывод из оборота может проходить 2 способами:

    1.

    Отгрузка по ЭДО, когда сам покупатель выбирает способ приемки «с выводом из оборота для собственных нужд»;

    2.

    Отгрузка без ЭДО, в этом случае продавец указывает, что покупатель не зарегистрирован в ГИС МТ, и причину вывода из оборота для собственных нужд покупателя. Сведения в Честный знак отправляются по отдельной кнопке по API

    Подробнее в инструкции.

  • Мы перекупшики шин, сейчас у нас на складе небольшой остаток шин. Что с ними делать?

    До 15 декабря 2020 вы можете их реализовать без маркировки. После 15 декабря 2020 для продажи этих шин вам нужно промаркировать их как остатки, от своего имени, т.к. вы документально являетесь их владельцем.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках Покупать дополнительное оборудование не нужно, можете обратиться к нам за услугой маркировки остатков под ключ.

  • Какое участие в маркировке должен принимать кузовной центр, который заменяет шины поштучно в рамках ремонта по КАСКО?

    Если вы покупаете маркированные шины, то должны становиться собственником этого товара, нужно принять электронный УПД по ЭДО. Если вы оказываете услуги по ремонту автомобиля, то шины должны быть выведены из оборота с причиной «Для собственных нужд».

  • Я покупаю и продаю шины по безналичному расчету без использования онлайн-кассы Какой алгоритм моей работы?

    При такой схеме, когда получаете шины, вы должны дополнительно принять от поставщика документ УПД по ЭДО. Оператор ЭДО отправит документ в ГИС МТ на смену прав собственности.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках При продаже схема будет аналогичная, вы как поставщик должны сформировать документ УПД, наполнить его кодами маркировки и отправить по ЭДО покупателю.

  • Розничные продавцы при маркировке остатков покупают коды маркировки?

    Да, предоставление кодов для маркировки остатков платное.

  • Если шины ввозятся для проведения испытаний для получения сертификатов, их нужно маркировать?

    Нет, так как согласно ПП РФ:

    «Требования к маркировке товаров не распространяются на: ...пробы и образцы товаров в необходимых количествах, предназначенные для проведения испытаний в целях оценки соответствия требованиям актов органов Союза, а также нормативных технических актов государств-членов в области стандартизации, при их хранении и транспортировке;...».

  • org/Question">

    Как настроить обмен 1С нестандартной конфигурации и СБИС?

    1.

    Самый удобный вариант — установить готовый модуль и доработать его в рамках платной интеграции, для этого, обратитесь к вашему менеджеру в Компании «Тензор» и заполните небольшую анкету. С вами свяжется инженер и рассчитает объем и стоимость доработок во внешней обработке.

    В итоге всё будет работать также, как со стандартной 1С.

    2.

    Ещё вариант — использовать другие средства интеграции, например методы API внешней обработки.

  • Какая температура окружающей среды должна быть для нанесения этикеток?

    Тензор печатает этикетки на полипропиленовых этикетках со специальным клеем для хорошего сцепления с шинами TS8000, поэтому их можно приклеивать при температуре от 0°C и выше.

  • org/Question">

    Какая нужна лицензия для сверки кодов маркировки в приложении СБИС на Складе?

    Само приложение бесплатное. Но сверка кодов маркировки в СБИС доступна при наличии лицензии на Маркировку.

Маркировка M+S: не только зимняя резина

Вопрос, какую шину можно "официально" считать зимней, актуален и при выборе сезонной резины, и как аргумент при встрече с дорожной полицией, если стражи порядка вдруг решат проверить, обута ли ваша машина по погоде.

Надежным показателем нам предлагают считать маркировку на боковине шины. Правда, единственным официальным источником на территории Таможенного союза пока является Технический регламент "О безопасности колесных транспортных средств" в редакции 2015 года. Правда упоминание о маркировке там дается, что называется, мимоходом и совсем по другому поводу. Цитируем:

"5.6. Шина считается непригодной к эксплуатации при: [.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках ..] 5.6.3. Остаточной высоте рисунка протектора зимних шин, предназначенных для эксплуатации на обледеневшем или заснеженном дорожном покрытии, маркированных знаком в виде горной вершины с тремя пиками и снежинки внутри нее (рисунок 5.1), а также маркированных знаками «М+S», «M&S», «M S» (при отсутствии индикаторов износа) не более 4,0 мм;"

То есть, индикацию значком с горными вершинами и снежинкой, а также буквами "М S" в различных сочетаниях (равно как и оба значка вместе) данный документ трактует практически как равнозначную. В нескольких российских представительствах шинных компаний, нам неофициально прокомментировали, что считают это положение в техрегламенте несколько запутанным и не полностью отражающим реальное положение дел.

Причина в том, что маркировка M+S (то есть, Mud+Snow – "грязь и снег") в понимании ряда производителей резины и зарубежных регламентирующих организаций вовсе не означает, что шина показывает достойные результаты на снегу.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках Как правило, этот значок (без "гор и снежинки") подразумевает лишь то, что в шине используется резиновая смесь, температурный диапазон которой шире, чем у летней резины. Кроме того, рисунок протектора содержит повышенное число блоков, ламелей и в целом сцепных кромок – достаточных для сцепления не только на гладком сухом асфальте. Поэтому значок M+S также можно увидеть на шинах, которые позиционируются как легковые всесезонные или универсальные внедорожные.

Наличие на боковине значка 3PMSF "горы и снежинка", по трактовке шинных представительств, уже прямо показывает, что шины можно эксплуатировать в зимнем сезоне. Но и здесь дотошные шинники дают ряд оговорок. Скажем, шины для мягкой европейской зимы в холодный сезон формально не вызовут претензий ни у одного стража порядка хоть за Полярным кругом. Но резиновая смесь у таких покрышек способна эффективно работать при температуре примерно до -10 градусов. А на основной территории нашей страны уместнее использовать нордические зимние шины.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках Так что выбор зимней резины "по значку" совершенно не гарантирует положительный результат.


Испытано холодом

Для подтверждения сказанного выше можно сослаться на Тест зимних шин 225/65 R17 журнала За рулем. Испытатели сравнили универсальные внедорожные шины с маркировкой M+S с сезонными зимними шинами – шипованными и нешипованными. Шипованные зимние шины на снегу показали себя эффективнее на 31-82% (в зависимости от сравниваемых моделей), а на льду – на 34-60%. Шипованная резина, как и ожидалось, была еще эффективнее: 37-85% на снегу и до 90% на льду. Отыграться шины M+S смогли только в торможении на чистом асфальте, и то с относительно небольшим отрывом: 2-8% для нешипованных шин и 8-14% для шипованных. Чуть лучше у универсальных моделей была курсовая устойчивость на асфальте.


В итоге

Маркировка M+S вовсе не означает, что шина будет уверенно вести себя на снегу, а тем более на льду. Равно как и значок 3PMSF (Three Peak Mountain Snow Flake), то есть "горы и снежинка", еще не гарантирует, что покрышка подходит к климатическим условия в вашей местности.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках Приобретая шину, надо внимательно изучить ее характеристики, рекомендации производителя и желательно шинные тесты. Тогда и обувь будет по погоде, и поездка безопаснее.

Как расшифровать маркировку на шинах?

Для тех кто привык самостоятельно решать вопрос грамотного подбора шин на свой автомобиль мы подготовили полезную информацию в данном разделе:

конструктивные различия автошин.

Виды маркировки шин и расшифровка ее значений.

Виды конструкций автомобильных шин.

Основной при производстве автомобильных шин, безусловно, являются резина и корд. Резина, изготавливаемая из натурального и/или синтетического каучука укрепляетеся кордовой тканью, которая. В свою очередь, может быть сделана из металлических, текстильных или полимерных нитей.

На рисунке представлена классическая структура автомобильной шины:



1— протектор

2— плечевая часть

3— каркас

4— боковая часть(крыло шины)

5— брекер и подушечный слой

6— дополнительная вставка в плечевой зоне.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках

7— бортовое кольцо

8— бортовая часть



По способу герметизации колеса, шины делят на камерные и бескамерные:

Камерные шины состоят из нескольких элементов: покрышки, камеры с вентилем, представляющим собой обратный клапан, с помощью которого воздух поступает в шину и перекрывает его выход наружу, и ободной ленты, которая надевается на обод, чтобы предотвратить трение камеры о колесо и край покрышки.

Отличие бескамерных шин от камерных заключается в присутствии герметизирующего резинового слоя, который накладывается на первый слой каркаса. Камера отсутствует. Состояние герметичности в них достигается за счет плотной посадки покрышки на обод. Вентиль, служащий для нагнетания воздуха в шину, располагается в отверстии обода колеса, что уменьшает массу шины, повышает безопасность при проколе шины, улучшает теплообмен, а также упрощает ремонт шины.

Большинство современных покрышек для легковых автомобилей являются бескамерными.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках

В зависимости от расположения по отношению к радиусу колеса нитей корда, шины разделяют на радиальные и диагональные.

Каркас шин диагонального типа представляет собой множество прорезиненных кордовых прокладок, края которых обвиваются вокруг проволочных кольцевых стержней (именно они и позволяют «посадить» шину на диск). Нити корда каркаса и брекера перекрещиваются в смежных слоях (число смежных слоев обычно четыре) под углом 45° - 60°.

Сегодня этот вид конструкции шины является устаревшим. Как правило, подобные шины применяются на старых автомобилях, при этом в виду еще немалого автопарка  и спроса на них, а также дешевизны производства — шины с диагональным расположением нитей корда продолжают выпускать. Стоит отметить высокую ремонтопригодность таких шин, а также устойчивость к разрушению от ударов и порезов.

Каркас шин радиального типа, представляет собой конструкцию с параллельным расположением нитей корда шины (по радиусу от одного борта к другому, а нитей корда брекера - под углом более 65°).Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках Для того, чтобы шина могла выдержать серьезные нагрузки на высокой скорости и при резких поворотах, в ней предусмотрен пояс стального корда, в котором два слоя наматываются попеременно под острым углом. Для большей стабилизации поведения шины на определенных моделях используется дополнительный нейлоновый бандаж.

Сегодня, шины с радиальным расположением нитей корда наиболее востребованы, ввиду улучшенных характеристик: жесткость конструкции, стабильность пятна контакта шины с дорожным полотном, уменьшенное сопротивление качению и как следствие — снижение расхода топлива. При этом, шины с радиальным исполнением имеют меньший вес и толщину каркаса, меньше нагреваются, быстрее отдают тепло, что позволяет значительно продлевать их срок службы.


По назначению шины разделяют на следующие группы:

шины для легковых авто;

шины для легкогрузовых автомобилей и внедорожников.

шины для грузовых автомобилей;

шины для строительной, сельскохозяйственной и спец.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках назначения техники.

шины для мотоциклов и мопедов.



В производстве легковых и легкогрузовых шин используют корд, изготовленный из текстильных либо полимерных нитей.

Металлический корд используется при производстве грузовых шин.


МАРКИРОВКА ШИН.

1 ноября 2012 года в Европе принят закон об обязательной маркировке шин. Шины для легковых авто, коммерческих и грузовых автомобилей, произведенные в Евросоюзе, имеют стандартизированную маркировку. Стоит учитывать, что законом не предусматривается обязательная маркировка шин с восстановленным протектором, шин повышенной проходимости, шин для авто, зарегистрированных до 1 октября 1990 года, а также на запасные шины и докатки, шины имеющие индекс скорости ниже 80 км/ч, ошипованные шины, шины для гоночных авто.

Итак, согласно принятой в Европе маркировке, шины должны оцениваться по трем основным критериям: эффективность потребления топлива, качество сцепления на мокром покрытии, внешний шум качения.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках

Топливная эффективность (сопротивление качению)

Топливная эффективность — важный критерий, на который следует обратить внимание при выборе автошины. Аргумент тут вполне весомый - порядка двадцати процентов расхода топлива автомобилем зависит от  применяемых шин! Чем выше показатель сопротивления качению у шины, тем выше будет расход топлива у Вашего автомобиля. Уровень сопротивления качению шины указывается латинскими буквами в диапазоне от A до G. Соответственно метка А на шине свидетельствует о низком сопротивлении качению, следовательно и наименьших затратах топлива. Метка G указывает на самый высокий уровень сопротивления качению шины, разумеется, расход топлива будет максимальным.

От чего зависит показатель сопротивления качению? Здесь играет роль целый ряд определяющих факторов:

конструкция самой шины.

уровень давления воздуха в шине.

температура и нагрузка на шину.

скорость движения автомобиля.

состояние подвески автомобиля и дорожного полотна.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках



Сцепление на мокрой поверхности.

По этому критерию оценивается величина тормозного пути автомобиля на мокром дорожном покрытии. Шины маркируются латинскими буквами в диапазоне от A до F. Разница в длине тормозного пути автомобиля, оснащенного шинами категории A и шинами категории F будет порядка восемнадцати метров (согласно измерениям, производящимся на автомобиле, движущимся до начала торможения со скоростью 80 км/ч).

Внешний шум качения шины.

Данный показатель обозначает уровень шума, возникающего при качении шины и измеряется в децибелах. Наиболее тихие шины не превышают уровня в 60 дБ. Шины, с показателями свыше 74 дБ будут весьма шумными.


МЕТРИЧЕСКИЕ СИСТЕМЫ И РАСШИФРОВКА МАРКИРОВКИ ШИН.

Winter — шины предназначены для эксплуатации в зимних погодных условиях.

Aqua, Rain или Water (возможно обозначение пиктограммой в виде зонтика) — шины предназначены для эксплуатации в дождь или на мокром дорожном покрытии.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках Максимально снижают эффект аквапланирования, особенно на высоких скоростях.

M+S (Mud+Snow, что в переводе означает грязь+снег) — шины повышенной проходимости для езды по грязи или снегу.

M/T (Mud Terrain) — грязевые ландшафты.

A/T (All Terrain) — шины для любого типа ландшафта.

AS (All Season), Any Season, R+W (Road + Winter) — обозначения всесезонных шин.

Rotation— шины с направленным рисунком протектора имеют стрелку на боковине шины, показывающую требуемое направление вращения шины.

Outside и Inside (или Side Facing Out и Side Facing Inwards) — асимметричные шины, при установке которых нужно строго соблюдать правило установки шины на диск. Надпись Outside (наружная сторона) должна быть с наружной стороны автомобиля, а Inside (внутренняя сторона) — с внутренней.

Left или Right — означает, что шины этой модели бывают левые и правые. При их установке нужно строго соблюдать правило установки шины на автомобиль, левые только слева, а правые, соответственно, только справа.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках

Steel Radial — радиальная шина с металлическим кордом.

Tubeless (TL) — бескамерная шина.

Tube Type (TT) — шина устанавливается вместе с камерой.



Treadwear 380 — коэффициент износоустойчивости, определяется по отношению к «базовой шине», для которой он равен 100. Показатель износа является теоретической величиной и не может быть напрямую связан с практическим сроком эксплуатации шины, на который значительное влияние оказывают дорожные условия, стиль вождения, соблюдение рекомендаций по давлению, регулировка углов сход-развала автомобиля и ротация колес. Показатель износа представлен в виде числа от 60 до 620 с интервалом в 20 единиц. Чем выше его значение, тем дольше выдерживает протектор при испытаниях по установленной методике.

Traction А — коэффициент сцепления, имеет значения А, В, С. Коэффициент А имеет наибольшую величину сцепления в своем классе.

Max Load — максимальная нагрузка и далее стоят значения в килограммах и фунтах.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках

PR (Ply Rating) — прочность (несущая способность) каркаса условно оценивается так называемой нормой слойности. Чем прочнее каркас, тем большее давление воздуха выдерживает шина, и, следовательно, имеет большую грузоподъемность. Для легковых автомобилей используют шины с нормой слойности 4PR и иногда 6PR, причем в этом случае последние имеют надпись «Reinforced», то есть «усиленные» (шины повышенной грузоподъемности).

Extra Load (XL) — повышенный индекс нагрузки.

Reinforced (Reinf или RF) — повышенный индекс нагрузки. На легких грузовиках и микроавтобусах наиболее употребительны именно шины с 6PR и 8PR. О повышенной слойности (то есть прочности) шины может свидетельствовать буква «С» (commercial), которая ставится после обозначения посадочного диаметра (например, 185R14C).

TWI — знак расположен на боковине шины и показывает расположение отметок остаточной высоты рисунка протектора в основных канавках. Для стран Европейского Союза и Российской Федерации остаточная высота рисунка протектора изношенной легковой шины должна быть не менее 1,6 мм.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках

ZP (Zéro Pression)— нулевое давление , коммерческое обозначение Michelin для шин с усиленными боковинами. ZP: Возможность продолжать движение в случае прокола на расстояние до 80 км при скорости до 80 км/ч. ZP SR: Возможность продолжать движение в случае прокола на расстояние до 30 км при скорости до 80 км/ч.

SST(Self Supporting Tyres) — самонесущая шина . Такие шины могут нести нагрузку и продолжать движение после прокола.

Dunlop MFS (Maximum Flange Shield) — Система максимальной защиты обода борта защищает дорогие колеса от повреждений об бордюры и тротуары — резиновый профиль по окружности покрышки, расположенный на нижней части стенки над фланцем обода, образует буферную зону.

Studless — шина не подлежит оснащению шипами.

Studdable— шина может быть оснащена шипами. роме того, на шинах указываются стандарты качества

E (обведена в кружок) — Европейский стандарт качества.

DOT — Американский стандарт качества.


ИНДЕКС СКОРОСТИ.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках

В результате испытаний, производимых заводом изготовителем на специально оборудованном стенде, каждой шине присваивается определенная скоростная категория. Маркировка на шине подразумевает максимальную скорость, которую может выдержать шина данной модели. При подборе шин следует учитывать этот фактор, т. к. ваш автомобиль должен ездить со скоростью на 10—15% меньше максимально допустимой.



Маркировка «ZR»— указывает на то, что шины сконструированы для эксплуатации на скоростях превышающих 240 км/ч.

Маркировка «V» на шинах, указанная совместно с индексом грузоподъемности (пример: 91V) означает, что шины предназначены для эксплуатации на скорости до 240 км/ч, при этом индекс грузоподъемности указан для скорости 210 км/ч. Нагрузка должна быть уменьшена на три процента пропорционально увеличению скорости на 10 км/ч.

Маркировка «W» на шинах, указанная вместе с индексом грузоподъемности (пример: 100W), означает, что данные шины предназначены для эксплуатации на скорости до 270 км/ч, при этом индекс грузоподъемности указан для скорости 240 км/ч.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках Нагрузка должна быть уменьшена на пять процентов пропорционально увеличению скорости на 10 км/ч.

Маркировка «Y» на шинах, указанная вместе с индексом грузоподъемности (пример: 95Y) означает, что данные шины предназначены для эксплуатации на скорости до 300 км/ч, при этом индекс грузоподъемности указан для скорости 270 км/ч. Нагрузка должна быть уменьшена на пять процентов пропорционально увеличению скорости на 10 км/ч.


ИНДЕКС НАГРУЗКИ.

Индекс нагрузки

Допустимая нагрузка, кг

Индекс нагрузки

Допустимая нагрузка, кг

0

45

100

800

1

46,2

101

825

2

47,5

102

850

3

48,7

103

875

4

50

104

900

5

51,5

105

925

6

53

106

950

7

54,5

107

975

8

56

108

1000

9

58

109

1030

10

60

110

1060

11

61,5

111

1090

12

63

112

1120

13

65

113

1150

14

67

114

1180

15

69

115

1215

16

71

116

1250

17

73

117

1285

18

75

118

1320

19

77,5

119

1360

20

80

120

1400

21

82,5

121

1450

22

85

122

1500

23

87,5

123

1550

24

90

124

1600

25

92,5

125

1650

26

95

126

1700

27

97

127

1750

28

100

128

1800

29

103

129

1850

30

106

130

1900

31

109

131

1950

32

112

132

2000

33

115

133

2060

34

118

134

2120

35

121

135

2180

36

125

136

2240

37

128

137

2300

38

132

138

2360

39

136

139

2430

40

140

140

2500

41

145

141

2575

42

150

142

2650

43

155

143

2725

44

160

144

2800

45

165

145

2900

46

170

146

3000

47

175

147

3075

48

180

148

3150

49

185

149

3250

50

190

150

3350

51

195

151

3450

52

200

152

3550

53

206

153

3650

54

212

154

3750

55

218

155

3875

56

224

156

4000

57

230

157

4125

58

236

158

4250

59

243

159

4375

60

250

160

4500

61

257

161

4625

62

265

162

4750

63

272

163

4875

64

280

164

5000

65

290

165

5150

66

300

166

5300

67

307

167

5450

68

315

168

5600

69

325

169

5800

70

335

170

6000

71

345

171

6150

72

355

172

6300

73

365

173

6500

74

375

174

6700

75

387

175

6900

76

400

176

7100

77

412

177

7300

78

425

178

7500

79

437

179

7750

80

450

180

8000

81

462

181

8250

82

475

182

8500

83

487

183

8750

84

500

184

9000

85

515

185

9250

86

530

186

9500

87

545

187

9750

88

560

188

10000

89

580

189

10300

90

600

190

10600

91

615

191

10900

92

630

192

11200

93

650

193

11500

94

670

194

11800

95

690

195

12150

96

710

196

12500

97

730

197

12850

98

750

198

13200

99

775

199

13600


Дополнительные сведения.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках

На шины обязательно должна быть нанесена следующая маркировка:

MAX PRESSURE - максимально допустимое давление в шине. Для каждого типа шин существуют нормы давления воздуха, которые необходимо соблюдать. Нарушение этих требований может приводить как к повышенному или неравномерному износу протектора, так и нарушению целостности шины, что опасно особенно на высоких скоростях. Кстати, перед регулировкой сход-развала колес автомобиля — не забудьте привести давление в шинах в норму!

Зачем нужны цветные точки или кружки на шине?

Красная точка указывает на максимально жесткое место на шине. Если на Ваших дисках есть маркировка белой точкой — рекомендуется эти две точки совмещать при шиномонтаже.

Желтая точка указывает наиболее лёгкое место на шине.

В большей степени и та и другая маркировки нужны для сотрудников шиномонтажей, т.к. эта информация грамотному специалисту подскажет каким образом можно уменьшить массу и количество балансировочных грузов.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках

Tire construction materials  - на шинах также могут быть указаны названия материалов, из которых состоит каркас шины и брекер.

Приведем пример маркировки шины и ее расшифровки:

Метрическая система маркировки.

Пример: ШИНА LT205/55R16 91V

LT — назначение шины для транспортного средства (P (passenger car) — шина для легковых автомобилей; LT (light truck) — шина для легкогрузовых авто; ST(special trailer) — шина для прицепов/полуприцепов и фургонов (эти шины не используются для легковых автомобилей/грузовиков/внедорожников; T — шина временного использования (для запасного колеса)

205 — ширина профиля в мм

55 — отношение высоты профиля шины к ее ширине.

R —  тип каркаса шины имеет радиальное строение (отсутствие маркировки по умолчанию, говорит о том, что шина - диагонального типа).

D (или не указан)— диагональный тип каркаса шины.

B — диагонально-опоясанная шина (bias belt). Строение каркаса шины диагональное с применением брекера, характерного для радиальных шин.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках

16 — значение посадочного диаметра шины в дюймах (соответствует диаметру обода диска).

91 — индекс максимальной нагрузки. Применяется также маркировка с указанием нагрузки в кг или фунтах (max load).

V — индекс скорости шины (смотреть значение в таблице).

Возможны также следующие варианты маркировок:

Расположение обозначения индекса скорости допускается в разных местах: 225/50SR16, 225/50SR16 89S, 225/50R16 89S

Маркировка буквой C после указания диаметра свидетельствует о том,  что шина предназначена для коммерческого транспорта, а также грузовиков повышенной проходимости и пикапов (пример: 195/70R15C 104/102R).

Если производитель после указания размера шины расположил буквы XL, RF, SL, LL (пример: P235/75R-15 XL, P285/35R-19 LL), это означает  что шина обладает XL, RF – повышенной, SL – стандартной, LL — пониженной несущей способностью. Американская P-маркировка XL соответствует максимально допустимому давлению 41 psi (280 kPa), SL и LL — 35 psi (240 kPa), в европейской маркировке XL/RF соответствует 42 psi (290 kPa), SL — 36 psi (250 kPa), LL отсутствует.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках Отсутствие этого обозначения соответствует варианту SL.

Наличие букв FR (пример: 215/45 R17 87V FR) после указанного размера размера означает, что шина имеет защитный портик на боковине, защищающий обод диска и саму резину от повреждений.

Иногда (чаще на шинах компании Michelin с системой маркировки PAX) посадочный диаметр указывается в миллиметрах (пример: 190/65R390), в таком случае эти шины называются миллиметровыми. Буква A в таких шинах, указанная после посадочного диаметра, расшифровывается как «асимметричный посадочный обод», т.е. внутренний и внешний диаметры посадочного обода отличаются (пример: 235/710R460A 104T - внутренний посадочный диаметр состав лет 470 мм, внешний посадочный диаметр составляет 450 мм.

ВАЖНО! Миллиметровые шины вместе с дюймовыми дисками и наоборот — миллиметровые диски с дюймовыми шинами — совмещать и использовать нельзя.

Пример расшифровки маркировки шины по дюймовой системе:

ШИНА 35×12.50 R 15 LT 113R

35 — размер внешнего диаметра шины в дюймах.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках

12.50 — ширина шины в дюймах.

R  — радиальное строение каркаса шины.

15 — посадочный диаметр шины.

LT —  (light trucks) шина предназначена для лёгких грузовиков.

113 — индекс нагрузки.

R — индекс скорости.


Остались вопросы?

ЗВОНИТЕ! ЕДИНЫЙ НОМЕР 735-36-36

ПИШИТЕ: [email protected]

ПРИЕЗЖАЙТЕ: Адреса шинных центров и карта проезда.


Новости по теме:

КАК УЗНАТЬ РЕКОМЕНДОВАННЫЙ ТИПОРАЗМЕР ШИНЫ? >

КАК ПРАВИЛЬНО ВЫБРАТЬ ШИНЫ? >

КАК ПРАВИЛЬНО ХРАНИТЬ ШИНЫ? >




Что означает маркировка на шинах

Покупая новую резину, обязательно нужно смотреть на её маркировку, нанесённую на боковую поверхность. Она поможет приобрести самую подходящую покрышку, соответствующую всем требованиям. Маркировка автомобильных шин давно стандартизирована, и ничего сложного в ней нет. Рассмотрим расшифровку обозначений, которые могут встретиться, их несложно запомнить.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках

Производитель и торговая линейка

С этим сложно ошибиться – производители шин наносят своё название на видном месте. Если у них есть логотип, то он обычно тоже хорошо заметен. Производителей очень много, поэтому ориентироваться только на этот показатель не стоит, если только не нужен определённый бренд.

Кроме того, у каждого производителя обычно есть торговые марки и линейки, в рамках которых выпускаются шины с определёнными параметрами. Зная эту информацию, можно сразу выбрать нужные покрышки. Если же название линейки от конкретного производителя неизвестно, придётся подбирать по отдельным параметрам, пользуясь маркировкой и расшифровкой их обозначений.

Дата выпуска

Эта информация может иметь значение – всё-таки резиновое изделие имеет срок хранения. Производители отмечают сбоку не полную дату, а только неделю и год, чего вполне достаточно. Выглядит это, например, так – 1018. Здесь 18 – это просто номер недели с начала года, а 18 – год выпуска. Получается примерно середина мая 2018 года.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках

Размер

Это одна из важнейших характеристик любой шины, на что любой автолюбитель обращает внимание в первую очередь. Но, оценивая «на глазок», легко ошибиться, поэтому размеры шин надо смотреть на самих покрышках.

Например, шина с обозначением 185/75R16C имеет ширину покрышки в накачанном состоянии 185 мм. Эта ширина измеряется между её боковыми поверхностями. Число 75 – показатель, который показывает высоту профиля в процентах от ширины. Это расстояние от обода до верхней точки протектора. В нашем примере высота составит 185*0.75, то есть 138 мм.

Пример маркировки 225/45ZR17 с высотой профиля 101 мм

Буква R – индекс конструкции, который означает радиальный тип шины, от слова Radial. Это сейчас самый распространённый тип. Число после буквы R – диаметр диска в дюймах, к которому подходит эта покрышка.

Буква C в этом обозначении указывает, что покрышка усилена, и её можно использовать, например, на микроавтобусах.

То есть уже даже понимая, что обозначает маркировка типа 185/75R16, вы сможете подобрать себе резину нужной ширины, высоты, и под нужный размер дисков.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках

Но высота явно отмечается не всегда, поэтому надо просто знать, что в таком случае она составляет в процентах 0.8-0.82 от ширины. Если соотношение другое, то оно указывается.

Иногда возникает проблема, как правильно прочитать маркировку покрышек, произведённых в США, например, такую – 35/12.5R15. Здесь всё примерно также, только размеры указаны в дюймах, а 1 дюйм равен 25 миллиметров. Первая цифра означает полный диаметр покрышки – 35 дюймов, вторая 12.5 – ширина, тоже в дюймах. R15 означает диаметр диска в дюймах.

Максимальная нагрузка

Индекс нагрузки обозначается как Load Index, и наносится обычно рядом с предыдущими параметрами. Это шифр, который показывает, какую максимальную нагрузку может выдержать покрышка. Сами цифры эту нагрузку не выражают – это просто шифр.

Так, в нашем примере этот индекс обозначен как 104/102. Это означает, что шина способна выдержать массу в 900 кг. (индекс 104) в одиночку, а если она установлена в паре с другим колесом, то 850 кг.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках (индекс 102).

Допустимую нагрузку на колесо можно посчитать, если разделить полную массу автомобиля на 4, то есть по количеству колёс. Но надо помнить, что резину надо покупать с запасом по прочности – примерно в 20%, а для внедорожников – в 30%. Иначе она постоянно будет работать на пределе возможностей и не только быстро износится, но и может произойти взрыв шины при движении, а это очень опасно.

Но и слишком большой запас прочности иметь тоже не стоит, иначе такая шина будет не только дороже нужной, но и гораздо тяжелее. В итоге увеличится расход топлива и ухудшится динамика.

Не путайте индекс нагрузки, который обозначается специальным кодом, и максимально допустимую нагрузку, которая обозначается как Max Load. Но этот параметр обозначается сразу в килограммах или фунтах – не перепутайте. 1 фунт равен 0.45 килограмма. Единицы зависят от того, в какой стране произвели резину на авто.

Но всё это относится к обычным, стандартным шинам. Но иногда на них встречается маркировка XL.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках Что она значит? Так помечаются особые, усиленные покрышки, сделанные из более прочного материала или с применением дополнительных конструкций. Внешне они ничем не отличаются от обычных, но способны выдерживать повышенную нагрузку. Они используются для кроссоверов, небольших грузовиков и для плохих дорог, где износ шин больше.

Индекс скорости

В маркировке покрышек для легковых автомобилей обычно имеется еще и буква. В нашем примере она выглядит как 185/75R16 104/102S. С числами мы уже разобрались, но что обозначает буква S? Это и есть индекс скорости, которым обозначается максимальная разрешённая скорость с максимальной нагрузкой. Если эту скорость при такой нагрузке превысить, то шина может просто не выдержать.

Индекс скорости обозначается латинскими буквами. Если это F, то скорость ограничена до 80 км/ч, если J – до 100 км/ч. Буква S в нашем примере ограничивает до 180 км/ч.

В продаже встречаются шины с маркировкой ZR, и автолюбители часто не знают, что это означает.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках Это просто радиальная шина с допустимой скоростью эксплуатации до 240 — 300 км/ч. Хотя сейчас используется система обозначений с одной буквой, и там для этого диапазона предусмотрены буквы W (до 270 км/ч) и Y (до 300 км/ч).

Назначение

По назначению резина бывает разной, и это указывают перед размером. Встречаются такие обозначения:

  • P – легковые автомобили.
  • LT – небольшие грузовики.
  • ST – прицепы.
  • LRO – прицепы с низкой платформой.
  • T – временные варианты, применяются только для запасок.

Эти требования нужно обязательно соблюдать, так как характеристики у них сильно отличаются, и использование не по назначению не приведёт ни к чему хорошему.

Иногда на шинах встречается обозначение SUV, а на других его нет. Эта аббревиатура означает Sport Utility Vehicle, то есть такая резина предназначена для полноприводных внедорожников. Она обладает повышенной прочностью и прочими характеристиками, позволяющими работать с повышенной нагрузкой.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках Владельцам внедорожников нужно приобретать резину с такой меткой, но она тоже бывает разной, как по размеру, так и по сезонным ограничениям.

Сезонность

Маркировка шин для легковых автомобилей имеет и обозначения, говорящие о её назначении. Они могут отличаться у разных производителей. Например, в Европе наносят буквы M+S, что означает Mud + Snow, то есть «грязь + снег». Для Европы это зимняя резина.

Пример обозначения резины «Mud + Snow»

Встречаются и другие метки, которые могут иметь похожее значение:

  • AS – всесезонная резина.
  • AGT – тоже всесезонная
  • R+W – для зимних дорог.
  • Frost – зимняя.
  • AW — всепогодная.
  • A/T – для любой местности.
  • M/T – можно ездить по грязи.

Но не все производители наносят такие аббревиатуры. Могут встретиться рисунки в виде дождя, солнца и снежинки – на всепогодной резине, или гор и снежинок – на зимней.

Бывают и дождевые покрышки, на них может быть надпись Aquatred, Water, Rain, или просто Aqua.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках Иногда вместо этого сбоку изображен зонтик.

Максимальное давление

Давление, или Max Pressure, на шине обозначается в кПа, или в системе PSI – в фунтах на квадратный дюйм. Первая система общепринятая, а вторая используется только в США. Иногда этот параметр указывается в обоих системах одновременно.

Указанное давление ни в коем случае нельзя превышать.

Цветовые маркеры

На многих покрышках встречаются цветные метки, линии или надписи. Так, желтая маркировка в виде точки обозначает место, где резина самая мягкая и это самое лёгкое место – это полезная информация при бортировании и балансировке колеса.

Красная маркировка расположена напротив желтой, и это, наоборот, самое тяжёлое и плотное место. Здесь соединяются слои покрышки, и эта метка ставится на заводе.

Встречается белый штамп с цифрой – это всего лишь номер принимающего контролера, и никакой полезной информации в этом нет.

Иногда встречаются цветные полосы, идущие прямо по протектору или по канавкам.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках Многие автолюбители почему-то считают, что так помечают заводской брак. На самом деле эти полосы наносятся на заводе для лучшего распознавания покрышек разного типа на складе, когда они сложены с штабеля. Никакой полезной информации при покупке они не дают, так как имеют случайный цвет и используются исключительно для сортировки товара.

Дополнительные обозначения в маркировке шины

Дополнительная маркировка Производитель,
модель
автомобиля
Комментарии Возможность установки шин БЕЗ доп.маркировки на авомобилях данного производителя Возможность установки шин С доп.маркировкой на автомобилях других автопроизводителей
*BMW, Mini Все новые автомобили имеют специальную маркировку на шинах.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках
Рекомендована установка шин с этой маркировкой для достижения оптимальных характеристик.
Подобрать шины с омологацией BMW
Да, рекомендуется установка 4 шин.Да, рекомендуется установка 4 шин.
* BM1BMW X5 Рекомендована для установки на BMW X5 Да, рекомендуется установка 4 шин.Да, рекомендуется установка 4 шин.
*BMW M
M3
BMW M
(M3, Z4M, M5, M6)
Для автомобилей BMW серии M и Z.
Рекомендована установка 4 шин.
Не рекомендуетсяДа,
рекомендуется использование 4 шин.
AToyota
Auris
Все новые автомобили имеют специальную маркировку на шинах.
Рекомендована установка шин с этой маркировкой для достижения оптимальных характеристик.
ДаДа
AO
AO1
AOE
Audi Некоторые новые автомобили имеют специальную маркировку на шинах.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках
Рекомендована установка шин с этой маркировкой для достижения оптимальных характеристик.
AOE - для маркировки шин Runflat.
Подобрать шины с омологацией Audi
ДаДа
ARAlfa Romeo Некоторые новые автомобили имеют специальную маркировку на шинах.
Рекомендована установка шин с этой маркировкой для достижения оптимальных характеристик.
Да, рекомендуется установка 4 шин.Да, рекомендуется установка 4 шин.
BBentley
Continental GT
Маркировка Michelin.
Только для Bentley Continental GT.
Не рекомендуетсяДа,
рекомендуется использование 4 шин.
C1Chrysler Viper Маркировка Michelin.
Все новые автомобили имеют специальную маркировку на шинах.
Обязательно использование 4 шин из-за специфичности этих авто.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках
Не рекомендуетсяНе рекомендуется
ConnectВсе Маркировка Michelin.
Шина оснащена встроенным слотом для установки датчика Michelin Track Connect, обеспечивающего точное измерение давления и температуры в шине.
Обязательно использование 4 шин.
Не рекомендуетсяНе рекомендуется
DT
DT1
DT2
Все Все новые автомобили имеют специальную маркировку на шинах.
Маркировка Michelin для шин с измененным рисунком протектора.
Обязательно использование одинаковых шин на одной оси.
Рекомендована установка шин с этой маркировкой для достижения оптимальных характеристик.
ДаДа
FFerrari Маркировка Pirelli.
Рекомендована установка шин с этой маркировкой для достижения оптимальных характеристик.
ДаДа
G1Все Все новые автомобили имеют специальную маркировку на шинах.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках
Маркировка Michelin для шин специфических размеров c измененной геометрией.
Обязательно использование одинаковых шин на одной оси.
Рекомендована установка шин с этой маркировкой для достижения оптимальных характеристик.
ДаДа
J
J1
JRS
JLR
Jaguar Рекомендована установка шин с этой маркировкой для достижения оптимальных характеристик.
Обозначение JLR использует Michelin для шин, омологированных для Jaguar и Land Rover.
Подобрать шины с омологацией Jaguar
ДаДа
K1
K2
Ferrari Маркировка Michelin.
Все новые автомобили имеют специальную маркировку на шинах.
Обязательно использование 4 шин из-за специфичности этих авто.
Подобрать шины с омологацией Ferrari

* У Pirelli маркировка K1, KA, K... является внутренним обозначением для отдельных версий, при этом рекомендуется устанавливать на одну ось шины одного типа.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках

Да, рекомендуется установка 4 шин.Не рекомендуется
LLamborghini Рекомендована установка шин с этой маркировкой для достижения оптимальных характеристик.
LRLand Rover Рекомендована установка шин с этой маркировкой для достижения оптимальных характеристик.
Подобрать шины с омологацией Land Rover
ДаДа
MC
MC1
McLaren Рекомендована установка шин с этой маркировкой для достижения оптимальных характеристик.
ДаДа
MOMercedesВсе новые автомобили имеют специальную маркировку на шинах.
Рекомендована установка шин с этой маркировкой для достижения оптимальных характеристик.
Да, рекомендуется установка 4 шин.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышкахДа, рекомендуется установка 4 шин.
MO1Mercedes
AMG
Маркировка Michelin.
Рекомендована установка 4 шин.
Подобрать шины с омологацией Mercedes
Да, рекомендуется установка 4 шин.Да, рекомендуется установка 4 шин.
MOE
MOExtended
ME
Mercedes Маркировка Michelin, Continental, Bridgestone, Pirelli и пр.
Шины с технологией Run Flat для автомобилей Mercedes.
ДаДа, рекомендуется использование 4 шин.
Не рекомендуется использовать на автомобилях, не оснащенных системой контроля давления.
MOS
MO-S
Mercedes Для шин с технологией Silent.
Рекомендована установка шин с этой маркировкой для достижения оптимальных характеристик.
MOV
MO-V
Mercedes Для маркировки шин специально для Merecedes Van.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках
Рекомендована установка шин с этой маркировкой для достижения оптимальных характеристик.
MGTMaserati Рекомендована установка шин с этой маркировкой для достижения оптимальных характеристик.
Подобрать шины с омологацией Maserati
N0
N1
N2
N3
N4
NA0 - ND0
Porsche

( NA0 - 911/992, NB0 - Boxter/Cayman, NC0 - Cayenne, ND0 - Panamera, NE0 - Macan, NF0 - Taycan )

Все новые автомобили имеют специальную маркировку на шинах.
Обязательно использование 4 шин из-за специфичности этих авто.
Подобрать шины с омологацией Porsche
Не рекомендуется
(кроме Porsche 911 (type 991) / Boxster/Cayman (type 981)
Да, рекомендуется установка 4 шин.
POLVolvo Polestar Для автомобилей Volvo Polestar. Рекомендуется установка 4 шин.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышкахРекомендуется установка 4 шин.
RO1Audi
Quattro, RS6, RS4, R8 ...
Для автомобилей Audi серии RS.
Рекомендована установка 4 шин.
Подобрать шины с омологацией Audi
Да, рекомендуется установка 4 шин.Да, рекомендуется установка 4 шин.
RPВсеВсе новые автомобили имеют специальную маркировку на шинах.
Рекомендована установка шин с этой маркировкой для достижения оптимальных характеристик.
ДаДа
S1ВсеСпециальная маркировка Michelin для шин с пониженным сопротивлением качению.
Рекомендована установка шин с этой маркировкой для достижения оптимальных характеристик.
ДаДа
T0
T1
Tesla Рекомендована установка шин с этой маркировкой для достижения оптимальных характеристик.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках Да, рекомендуется установка 4 шин.Да, рекомендуется установка 4 шин.
TPCCadillac ATS-V Рекомендована установка шин с этой маркировкой для достижения оптимальных характеристик. Да, рекомендуется установка 4 шин.Не рекомендуется.
V1всеМаркировка чаще всего встречается на шинах группы Goodyear.
Обозначает новый состав резины с улучшенными характеристиками.
ДаДа
VOVolkswagen
Tuareg
Для 255/60R17 106V.
Рекомендована установка шин с этой маркировкой для достижения оптимальных характеристик.
ДаДа
VOLVolvo Рекомендована установка шин с этой маркировкой для достижения оптимальных характеристик.
Подобрать шины с омологацией Volvo
+Volkswagen
электромобили
Пиктограммой + маркируются шины, предназначенные для автомобилей VW с электроприводом

Маркировка шин и расшифровка этикеток автопокрышек

В процессе выбора шин, владельцы автомобилей, наверняка, заметили появление новых, дополнительных ярлыков наряду с привычными, стандартными этикетками старого образца.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках Поэтому в данном материале хотелось бы наиболее подробно рассмотреть процесс правильного подбора современной резины.

Как все устроено?

Механическая шина представляет собой эластичную оболочку, способную выдерживать внушительное давление воздуха. Современные шины производятся на основе высокотехнологичных композитных конструкций с целым набором химических составляющих, выстроенных из длинных цепей макромолекул. Впрочем, даже в наш век развития высоких технологий, процесс изготовления шин сохранил за собой определенную, довольно архаичную последовательность операций. В частности, тот же натуральный каучук, который берется за основу при производстве резины, собирается ручным способом из надрезов древесной породы гевеи.

В процессе формирования резиновой массы компоненты будущего материала помещают в промышленный миксер для тщательного измельчения. Однако связать в единое целое каучук в виде брикетов, серу, мелкодисперсионную сажу и силику довольно проблематично. Проблема решается воздействием на компоненты резины целым рядом химикатов.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках На выходе получают вязкую массу, которую продавливают между валами с последующим формированием готовых полотен сырой резины.

В процессе изготовления шина формируется из пяти основных компонентов:

– однослойного или многослойного каркаса в виде обрезиненного корда с прослойками;

– боковины – внешней прорезиненной части, предназначенной для предохранения шины от боковых повреждений;

– борта – жесткой части, для надежного закрепления шины на ободе колеса;

– протектора – наружной резиновой части шины, специфический рисунок которой непосредственно контактирует с дорожным покрытием;

– брейкера – детали, расположенной между протектором и каркасом, на которую положено, как распределение пятна контакта, так и защита каркаса шины от механических повреждений во время движения;

Как разобраться в специальных обозначениях на шине?

Очевидно, что обычному автомобилисту сложно найти практическое применение познаниям о процессе изготовления шин, которые могут быть использованы лишь в плане повышения собственной эрудиции.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках Но что касается специальных обозначений, представленных на боковинах покрышек, то обладать общим понятием о написанном полезно даже малоопытным автовладельцам.

Чтобы понять суть буквенно-цифровых обозначений, представленных на боковинах покрышек, достаточно рассмотреть произвольную комбинацию на конкретном примере:

195/65 R 15 91 H TL
91 H• TL• DOT……396

Первое числовое значение – 195 рассматривается многими автолюбителями как ширина протектора. Однако данное утверждение не совсем верное. В реальности данные указывают на ширину профиля шины в миллиметрах. Наряду с этим, пометка 65 означает процентное соотношение высоты профиля покрышки к ее ширине.

Что касается латинской буквы R, то ее наличие несет информацию о радиальной конструкции шины. Изначально в процессе производства шин применялись диагональные конструкции нитей корда, которые прокладывались в слоях каркаса от бортов. Несмотря на относительную дешевизну изготовления шин с подобной конструкцией, основная масса современных изделий изготовлена с применением радиальных конструкций.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках Радиальное строение не предполагает пересечение нитей корда внутри каркаса. Данное строение нитей позволяет каркасу воспринимать лишь радиальные нагрузки, что существенно снижает общее давление на конструкцию и дает возможность производить шины с меньшим количеством слоев.

За литерой R следует числовой показатель, который формирует представление о диаметре обода в дюймах. Буквенные обозначения TWI говорят о местоположении индикаторов износа протектора.

Следующая отметка на боковине после диаметра обода представляет собой одно или двузначное числовое значение и обозначает коэффициент нагрузки на одиночную или сдвоенную шину при максимальных скоростях на конкретную категорию изделий. Отмечается показатель символами в пределах от М (130 км/ч) до Y (300 км/ч). В свою очередь, символы ZR применяются для обозначения шин, конструкция которых способна выдерживать нагрузки, соответствующие индексам несущей способности на повышенных скоростях до 240 км/ч.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках
Стандартные обозначения на шинах

1) Ширина в миллиметрах

2) Процентное соотношение высоты профиля к ширине

3) Радиальная конструкция шины

4) Диаметр обода (в дюймах)

5) Коэффициент нагрузки

6) Условное обозначение максимально допустимой скорости

7) Бескамерная шина

8) Серийный номер и знак ЕСЕ

9) Местоположение индикатора протектора

10) Возможность применения в зимних условиях

11) Дата производства

12) Соответствие требованиям Министерства Транспорта
13) Код изготовителя

14) Страна производства

15) Наименование

16) Детали конструкции

17) Уровень давления и нагрузки

18) Радиальный или диагональный тип шины

19) Отметка об уровне качества с информацией для потребителя

О чем может поведать этикетка «ЕС»?

Автомобильные шины, которые присутствуют в продаже, начиная с 2012 года, содержат этикетку нового образца с пометками класса «А», «В», «С» и прочими буквенными обозначениями, касающимися экономии топлива, тормозного пути, а также уровня шумов, производимых покрышкой во время движения.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках Однако этикетка с маркировкой «ЕС» не дает потребителю полный объем необходимой информации. Подобная характеристика покрышек формирует лишь ограниченное представление об их качествах в процессе выбора и покупки. Как и прежде, наиболее достоверную информацию потребитель способен почерпнуть из специализированных автомобильных журналов, доказывающих несовершенство данной системы оценивания.

Система обязательной маркировки введена в 2009 году специальным регламентом «ЕС» 1222/2009 для облегчения понимания основных качеств шины. Согласно документу, пометки на автомобильной шине обязательно должны информировать автолюбителя о трех основных характеристиках – уровне сцепления шины с влажным дорожным покрытием, сопротивлении качению и уровне шумов, производимых покрышкой. В свое время, такой шаг был позитивно воспринят целым рядом автомобильных клубов и потребительских ассоциаций.

Впрочем, как считают многочисленные эксперты, момент введения этикеток «ЕС» оказался не слишком удачным как для межсезонья.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках Ведь опытным автолюбителям с трудом удавалось разбираться в данных об уровне сцепления новых покрышек на снегу и торможении на обледенелой поверхности. Поэтому совсем не удивительно, что водители со стажем относятся к новому «лейблу» как к совершенно бесполезному источнику информации.

О чем полезном может поведать обновленная этикетка «ЕС»? Низкий показатель сопротивления качению свидетельствует о снижении вредных выхлопов CO2 и экономии в расходе топлива. Согласно данному критерию шинам присваивается рейтинговая оценка в пределах от «А» до «G».

Определяющее значение в плане безопасности при движении по влажному дорожному полотну имеет уровень сцепления, который оценивается согласно специальной шкале от «А» до «F».

Для обоих качеств автомобильной покрышки значение «А» является наивысшим. В свою очередь, обозначения «G» или «F» – худшие. Что касается пометки «D», то данный класс не применяется ни к одной из вышеупомянутых характеристик.

Указанный на этикетке «ЕС» рейтинг шумности дает представление об уровне производимых шумов в виде трех классов звуковых волн.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках Примечательно, что пометки о числе звуковых волн, не несут в себе абсолютно никакой информации об уровне шума в салоне транспортного средства. По большому счету, представленная характеристика является своеобразной мерой защиты от стрессов для птиц и животных, обитающих в придорожных зонах. Прекращение продажи шин с тремя звуковыми волнами запланировано на средину 2016 года.

Если говорить о разнице классов сопротивления качению шины, то основные различия проявляются в расходе топлива в количестве до 100 грамм примерно на 100 километров пробега. Таким образом, при покупке шин наивысшего класса «А», автолюбитель гарантированно получает заметную экономию горючего по сравнению с обладателем шин низших классов.

Чтобы сформировать представление о выгоде данного решения, достаточно представить ситуацию, в которой автомобиль преодолевает 600 км дистанцию при полном баке. В данном случае экономия составит около 4-х литров топлива. Однако, даже такие показатели относительны, ведь в процессе движения автомобиль подвержен влиянию целого ряда посторонних факторов, например, уровню давления воздуха в шине, который может формировать некоторую разность в расходе горючего.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках

Как свидетельствует статистика, основная масса водителей не уделяет должного внимания соблюдению оптимального уровня давления в шинах. Если бы абсолютное большинство автолюбителей следили за правильным давлением, ежегодно экономия топлива, лишь в нашей стране, составляла бы миллионы литров горючего. Согласно мнению экспертов, еще большей экономии способствует изменение стиля вождения.

В заключение, стоит заметить, что несмотря на наличие довольно полезной информации по трем важным качествам шин, этикетка «ЕС» не содержит данных о других, не менее актуальных для водителей характеристиках. В частности, хотелось бы отметить фактор управляемости, который имеет повышенное значение при объезде препятствий, а также уровень тормозного пути при сухой погоде и устойчивость к аквапланированию – характеристики, важные с точки зрения безопасности.

Полезной для потребителя также может стать информация о продуктах, которые применяются производителями как оригинальное оборудование автомобилей.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках Ведь здесь, зачастую, используются лишь те шины, которые отвечают высоким стандартам качества и прошли жесткий контроль при подборе и утверждении. В целом же, предоставить автолюбителям полный комплекс необходимой информации, касательно оптимального выбора шин под конкретные нужды, потенциально способны данные из специализированной литературы, а также рекомендации профессиональных дилеров.

Авторитетные производители шин достаточно часто сталкиваются с противоречиями, когда повышение одного качества приводит к необходимости ухудшения другого. Касается это, в первую очередь, уровня сцепления с мокрой трассой и сопротивления качению. В конечном счете, шина, характеристики которой соответствуют максимально высокому классу «А», согласно вышеуказанным критериям, вполне, могут оказаться неподходящим выбором при необходимости удовлетворения потребностей конкретного автолюбителя.

нет результатов}}

Для получения лучших результатов при поиске размера используйте такие форматы, как 225-40-15 или 225/50/15

.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках {{#hasCategories}}

Категории

{{/ hasCategories}} {{#hasBrands}}

Бренды

{{#brands}} {{/ бренды}} {{/ hasBrands}} {{#hasProducts}}

Продукты

ПОКАЗАТЬ БОЛЬШЕ

{{/ hasProducts}} {{/нет результатов}} Магазин шин

С помощью небольшого пояснения легко понять, что означают буквы и цифры на боковине вашей шины.Цифры указывают на размер, тип и рабочие характеристики шины.

  1. Тип шины Буква «P» в начале «размера шины» говорит нам, что шина является шиной P-метрики, имея в виду шины, изготовленные в соответствии с определенными стандартами в Соединенных Штатах и ​​предназначенные для легковых автомобилей.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках Если размер шины не имеет букв в начале, это указывает на шину с евро-метрикой. Шины P-Metric и Euro-Metric могут иметь разную грузоподъемность. Буквы «LT» в начале или в конце размера шины указывают на то, что шина была разработана для легких грузовиков.Производители автомобилей оснащают некоторые легкие грузовики шинами типа «LT». Эти шины обычно требуют более высокого давления в шинах, чем легковые шины.
  2. Ширина шины - это ширина шины, измеряемая в миллиметрах от боковины до боковины. Первое трехзначное число в размере шины относится к ширине шины. Например, у шины размера P215 / 65 R15 ширина составляет 215 миллиметров.
  3. Aspect Ratio - это отношение высоты поперечного сечения шины к ее ширине.Двухзначное число после косой черты в размере шины - это соотношение сторон. Например, в шине P215 / 65 R15 65 означает, что высота равна 65% ширины шины. Чем больше соотношение сторон, тем больше будет боковина шины.
  4. Строительство .Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках Буква «R» в размере шины означает «радиальный», что означает, что слои проходят по всей шине радиально.
  5. Диаметр колеса - это размер колеса, измеренный от одного конца до другого.Он сообщает нам размер колеса, на которое рассчитана шина. Шина размера P215 / 65 R15 предназначена для колеса диаметром 15 дюймов.
  6. Индекс нагрузки указывает максимальную нагрузку, которую шина может выдержать при надлежащем накачивании. Вы также найдете максимальную нагрузку на боковину шины , как в фунтах, так и в килограммах
  7. Рейтинг скорости сообщает вам максимальную скорость шины. Часто рейтинги скорости соответствуют максимальной скорости автомобиля.Например, шина с рейтингом скорости H имеет максимальную скорость 130 миль / ч или 210 км / ч.
  8. DOT Symbol : Буквы «DOT» на боковине обозначают, что шина соответствует всем применимым федеральным стандартам безопасности транспортных средств в США.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках
  9. Идентификационный номер шины : серия букв и цифр, следующая за буквой «DOT». ИНН состоит из 12 цифр и букв, обозначающих местонахождение завода, неделю и год изготовления шины.
  10. UTQG означает Uniform Tire Quality Grading, рейтинговую систему, разработанную Министерством транспорта США для определения относительного износа протектора, сцепления и температурных характеристик. Класс сцепления указывает на сцепление шины с мокрой дорогой при контролируемом испытании. Шина с рейтингом «AA» обеспечивает отличное сцепление с дорогой на мокрой дороге. Температурные классы указывают на способность шины выдерживать и рассеивать разрушительное тепло. Шина с рейтингом A может выдерживать более высокие температуры и работать на более высоких скоростях, чем шина с рейтингом B или C.Наконец, Износ протектора Марки основаны на стандартизированных государственных испытаниях, чтобы помочь предсказать ожидаемый износ протектора шины.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках Например, шина со степенью износа протектора 200 должна служить в два раза дольше, чем шина со степенью износа протектора 100.

* Изображения предоставлены Goodyeartires.com

Маркировка на стороне шины

Что означает маркировка на шине?

Боковина шины содержит много ценной информации.Он может сказать вам марку и модель шины, размер, максимальную нагрузку и максимальную скорость, с которой может справиться шина. Вся эта информация полезна при замене изношенных шин или обновлении для улучшения внешнего вида и производительности. Продолжайте читать, чтобы узнать больше о маркировке на вашей шине.

Вот пример того, что вы можете найти на боковой стенке:

P215 / 65R15 95H

P - Описание услуги

  • В этом письме говорится о предполагаемом использовании шины.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках
  • P = легковой автомобиль
  • LT = легкий грузовик (для использования на более тяжелых транспортных средствах, таких как грузовики, внедорожники и фургоны)
  • ST = специальный прицеп
  • T = временные (обычно запасные шины)

** Не все шины имеют письмо с описанием услуг. Если у вашей шины она есть, она соответствует «P-Metric» или стандартам США. Шины без буквы описания службы соответствуют «евро-метрическим» или европейским стандартам. **

215 - Ширина профиля

  • Это число - ширина шины в миллиметрах, измеренная от боковины до боковины.
  • Перейдите по этой ссылке, чтобы узнать больше о ширине шины.

** Ширина шины измеряется на ободе определенного размера. Шинам также предоставляется диапазон ширины обода, на котором они могут быть установлены. Фактическая ширина шины будет отличаться при установке на обод другой ширины. **

65 - Соотношение сторон

  • Это высота боковины, измеренная от обода до протектора.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках
  • Выражается в процентах от ширины шины.
  • В приведенном выше примере высота боковой стенки составляет 65% ширины (215 мм) или 139.75 мм.

R - Конструкция шин

  • В приведенном выше примере буква «R» означает, что шина изготовлена ​​с использованием «радиальной» конструкции.
  • Некоторые шины изготавливаются с использованием конструкции «косой слой». У этих шин в этом месте будет буква «B».
  • Перейдите по этой ссылке, чтобы узнать больше о методах изготовления шин.

** Радиальная конструкция является отраслевым стандартом и обеспечивает более безопасную и управляемую шину. Однако конструкция Bias Ply все еще используется для некоторых конкретных приложений.**

15 - Диаметр колеса

  • Диаметр предполагаемого колеса, выраженный в дюймах.
  • Перейдите по этой ссылке, чтобы узнать больше о диаметре колеса.

95 - Индекс нагрузки

  • Это число указывает максимальный вес, который может выдержать каждая шина.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках
  • Перейдите по этой ссылке для получения дополнительной информации и просмотра нашей диаграммы индекса нагрузки.

H - Номинальная скорость

  • Эта буква указывает на максимальную скорость, на которой шина может двигаться без сбоев.
  • Перейдите по этой ссылке для получения дополнительной информации и просмотра нашей таблицы рейтингов скорости.

Единая маркировка класса качества шин (UTQG)

ID ответа 4645 | Опубликовано 16.06.2016 11:31 | Обновлено 13.03.2019 13:30

Объяснение маркировки автомобильных шин - x-engineer.org

При покупке новой шины или когда мы просто хотим проверить параметры и характеристики наших нынешних автомобильных шин, нам необходимо прочитать маркировку на стороне шины.Цифры и символы на боковине каждой шины дают важную информацию об их размере, характеристиках и сроках изготовления.

Самая распространенная и заметная маркировка - это размер , размер .Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках Символ размера имеет следующий формат:

Ширина шины [мм] / Соотношение сторон [%] Строительный диаметр обода [дюйм]

Пример: 225 / 60R18

Изображение: Маркировка шин BF Goodrich Advantage

Шина ширина (255) в миллиметрах - это расстояние, измеренное от боковой стенки до боковой стенки.

Соотношение сторон (60) в процентах - это соотношение между высотой и шириной шины.

\ [\ text {Соотношение сторон [%]} = \ frac {\ text {Высота шины [мм]}} {\ text {Ширина шины [мм]}} \ cdot 100 \]

Соотношение сторон 60 означает, что высота шины равна 60% ширины шины. Чем выше соотношение сторон, тем выше высота шины. Шины для бездорожья имеют высокое соотношение сторон, так как высота шин подходит для каменистых и ухабистых дорог. Спортивные шины с высокими эксплуатационными характеристиками имеют низкое соотношение сторон, поскольку чем меньше высота шины, тем лучше устойчивость автомобиля и сцепление колеса.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках

Изображение: Размер шины и соотношение сторон

Символ конструкции дает подробную информацию о внутренних слоях шины (слоях), а также о том, как они расположены поперек шины. Самый распространенный тип шин - это радиальные шины (R). Также существуют диагональные шины (D) или с поясом (B).

Диаметр колеса / обода в дюймах - это внешний диаметр колеса / обода. Это также внутренний диаметр шины.

Это также дополнительная маркировка после маркировки размера.Это индекс нагрузки и индекс скорости .

Ширина шины [мм] / Соотношение сторон [%] Строительный диаметр обода [дюймы] Индекс нагрузки Индекс скорости

Пример: 245 / 40R18 97V

Изображение: Маркировка шин Continental Winter Contact

Индекс нагрузки указывает на (LI) максимальный вес, поддерживаемый шиной при правильном накачивании. Например, индекс нагрузки 97 означает, что шина выдерживает 730 кг нагрузки (веса).Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках

Подробная таблица индекса нагрузки приведена ниже:

9022 9022 кг 9022 9022 9022 9022 92.5 9022 104 9022 9022 9022 104 9022 9022 90 226 9022 10930 10930 902 26 9022 9018 160 9022 9022 9022 9022 9022 9022 164 9022 9022 9022 9022 116 117227 630 1217 92 117227 630 129022 142 118
LI кг LI кг LI кг 9007 кг 9007 LI кг LI кг LI кг
0 457 50 190 75 387 100 800 125 1650 6 150 3350 902 3350 902 3350 902 902 46,2 26 95 51 195 76 400 101 825 156 126 1700 902 1700 902 900
2 47.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках 5 27 97,5 52 200 77 412 102 850 127 1750 902 902 1750 902 902 900
3 48,7 28 100 53 206 78 425 10317 153 3650
4 50 29 103 54 212 79 79 129 1850 154 3750
5 51 30 106 55 218 80 450 105 155 3850
6 53 31 109 56 224 81 462 81 462 9022 9022 9022 131 1950 156 4000
7 54.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках 5 32 112 57 230 82 475 107 975 132 2000 132 2000 132 2000
8 56 33 115 58 238 83 487 108 9022 108 1000 158 4250
9 58 34 118 59 243 84 50030 84 50030 134 2120 159 4375
10 60 35 121 60 250 85 515 110 1060 4500
11 61.Что означает маркировка на автошинах: Маркировка шин и расшифровка обозначения на покрышках 5 36 125 61 257 86 530 111 1090 136 2240 9022 136 2240 9022 900
12 63 37 128 62 265 87 545 112 112 162 4750
13 65 38 132 63 272 88 88 138 2360 163 4875
14 67 39 136 64 280 89 580 114 1180 1180 1180 5000
15 69 40 140 65 290 90 600 12175 140 2500 165 5150
16 71 41 145 66 300 1250 141 2575 166 5300
17 73 42 150 67 307 92 2650 167 5450
18 75 43 155 68 315 ​​9017 1320 143 2725 168 5600
19 77.5 44 160 69 325 94 670 119 1360 144 144 2800 902 900
20 80 45 165 70 335 95 690 120 140017 902 120 140017 902 170 6000
21 82.5 46 170 71 345 96 710 121 1450 146 61
22 85 47 175 72 355 97 730 122 122 900 172 6300
23 87.5 48 180 73 365 98 750 123 1550 148 31700 902 148 3150 902 900
24 90 49 185 74 375 99 775 124 1600 174 6700

Индекс скорости (SI) или рейтинг скорости указывает максимальную скорость, которую может выдержать шина.Обычно индекс скорости шины соответствует максимальной скорости автомобиля. Например, индекс скорости V означает, что максимальная скорость шины составляет 240 км / ч.

Подробная таблица показателей скорости ниже:

9022 9022 9022 9022 9017 9022 9022 W
SI Максимальная скорость [км / ч] SI Максимальная скорость [км / час]
A1 9007 902 5 L 120
A2 10 M 130
A3 15 9022 9022 N22 A4 20 p 150
A5 25 Q 160
A6 900
A7 35 S 180
A8 40 T 190
B 50 U 200
C
D 65 V 240
E 70 Z более 240
270
G 90 (W) более 270
J 100 Y Y 110 (Y) более 300

Производство d шины обычно отображается четырьмя цифрами внутри овального поля.Например, 2514 означает, что шина была произведена за 25 неделю 2014 года.

Специальная маркировка - для зимних шин . Если на шине есть символы M + S (Грязь и Снег), она предназначена для достижения лучших показателей управляемости и тяги в зимних условиях по сравнению с летней шиной (без маркировки M + S).

Изображение: идентификационная схема шин

Знак снежинка , также известный как 3PMSF (снежинка трех вершин горы), также относится к зимним шинам и требуется по законодательству Северной Америки.

Шины также могут иметь тяговые и температурные классы. Класс сцепления указывает на сцепные свойства шины на мокрой дороге в контролируемых условиях испытаний. Шина с рейтингом сцепления «AA» обладает выдающимися тяговыми характеристиками на мокрой дороге. Классы сцепления могут быть: AA, A, B или C

Температурный класс указывает на способность шины выдерживать высокие температуры. Шина с высокотемпературным классом может работать на более высоких скоростях автомобиля.Наилучший температурный класс - A, за которым следуют B (средний) и C (низкий).

Марки износа протектора устанавливаются на основе стандартизированных государственных испытаний, которые позволяют прогнозировать ожидаемый износ протектора шины. Например, шина с классом износа протектора 220 должна служить в два раза дольше, чем шина с классом износа протектора 110.

Введенная Европейской экономической комиссией (ЕЭК), шина E mark теперь обязательна для всех Европейские шины. Это также свидетельствует о том, что шина соответствует определенным требованиям в отношении размеров, характеристик и маркировки.Например, E4 в кружке означает, что шина произведена и одобрена в Нидерландах.

Подробная таблица E-mark ниже:

9022 Португалия7 9022 EE Украина
Код Страна Код Страна
E1 Германия
E2 Франция E22 Российская Федерация
E3 Италия E23 Греция Греция Нидерланды E24 Ирландия
E5 Швеция E25 Хорватия
E6 Бельгия E26 902 E26 902 E26 902 Венгрия E27 Словакия
E8 Чешская Республика E28 Беларусь
E9 Испания 9002 9022 9022 9002 9022 9018 Эстония Югославия E31 Босния и Герцеговина
E11 Соединенное Королевство E32 Латвия
Латвия
E13 Люксембург E37 Турция
E14 Швейцария E40 Македония 9022 9022 9022 9016 Македония 9017 9022 9022 902 30 Япония
E17 Финляндия E45 Австралия
E18 Дания E46 9022 9022 Украина E47 Южная Африка
E20 Польша E48 Новая Зеландия

С ноября 2012 года все новые шины, продаваемые в Европейском Союзе (ЕС), должны быть предоставлены со стандартизированной этикеткой для шин .Информация на этикетке относится к трем свойствам шины:

  • Сопротивление качению
  • сцепление во влажных условиях
  • шум дороги

Изображение: этикетка стандартизированной ЕС шины

Этикетки разделены на три категории: C1 (легковые автомобили ), C2 (легкие грузовые автомобили) и C (тяжелые грузовые автомобили). Наилучшая оценка - A, наихудшая - G.

Максимально допустимое давление в шине (например, 45 фунтов на кв. Дюйм = 3,1 бар) - это максимальное давление воздуха, при котором шина может быть накачана.Это давление должно быть намного выше номинального рабочего давления в шине (например, 2,1 бар).

Для любых вопросов или замечаний относительно этого руководства, пожалуйста, используйте форму комментариев ниже.

Не забывайте ставить лайки, делиться и подписываться!

Размер шин поясняется: чтение боковины

Размер шин может сбивать с толку. Некоторые числа на боковой стенке указаны в метрических единицах, а другие - в дюймах. Кроме того, правильный размер для вашего автомобиля, грузовика или прицепа может различаться в зависимости от использования шин и ваших привычек вождения.

Вы можете увидеть размер шин для вашего оригинального оборудования в инструкции по эксплуатации. Это размер, рекомендованный производителем автомобиля.

Если вы хотите сменить шины для получения другого внешнего вида или требований к характеристикам, то для начала стоит посмотреть коды на боковине существующих шин. Затем попросите специалиста по шинам помочь вам определить размер шин, который будет соответствовать вашему автомобилю и целям вождения.

Вот объяснение того, что означают все цифры и буквы на боковой стенке.


Значения размеров шин

A: ТИП ШИНЫ Первая буква кода указывает на класс шины.

P - шина для легковых автомобилей. Шины P-класса включают легковые автомобили, внедорожники, кроссоверы, минивэны и пикапы меньшего размера.

LT означает шину для легких грузовиков, предназначенную для транспортных средств, буксирующих прицеп или имеющих грузоподъемность и 1 тонну.

ST - специальный прицеп.Эти размеры шин предназначены для прицепов, включая седельно-сцепные устройства и другие туристические прицепы, прицепы для лодок и грузовые прицепы.

Если перед первым номером нет буквы, у вас метрическая шина, которую обычно называют европейским размером. Она также измеряется в миллиметрах, но может иметь другую грузоподъемность, чем шина P или LT.

B: ШИРИНА ШИНЫ Трехзначное число после буквы обозначает ширину шины (из стороны в сторону, если смотреть на головку шины) в миллиметрах.Это измерение, также называемое шириной профиля, измеряется от внешней боковой стенки до внутренней.

C: СООТНОШЕНИЕ СТОРОН Косая черта отделяет число ширины шины от двузначного соотношения сторон. Чем больше соотношение сторон, тем выше / выше боковина шины, или «профиль», как его иногда называют.

Соотношение сторон указано в процентах. Это высота боковины, измеренная от обода колеса до верхней части протектора, выраженная в процентах от ширины шины. Другими словами, это высота боковины, разделенная на ширину шины.

В этом примере соотношение сторон составляет 65, что означает, что высота боковины на 65 процентов выше ширины шины. Чтобы получить высоту боковины, возьмите ширину шины 215 мм и пересчитайте ее в дюймы (8,46). Затем умножьте это на 0,65, и вы получите 5,5 дюйма - высоту боковины в дюймах.

D: КОНСТРУКЦИЯ ТИПА Эта единственная буква сообщает вам о внутренней конструкции шины.

R предназначен для радиальных шин, на сегодняшний день является отраслевым стандартом для большинства шин.У них лучшее сцепление с дорогой, более низкое сопротивление качению, лучший расход топлива, комфорт езды и долговечность, чем у шин предыдущих поколений. В радиальной шине слои - слои прочных кордов, изготовленных из смеси полиэстера, стали и ткани и покрытые резиной - уложены перпендикулярно направлению движения.

D предназначен для шин с диагональными (перекрещенными) слоями, называемых шинами диагональной конструкции. Их также называют обычными, многослойными или поперечными шинами.Некоторые шины для мотоциклов и прицепов все еще используют эту внутреннюю конструкцию.

Некоторые шины, не работающие в спущенном состоянии, обозначаются буквой F, за которой следует тип внутренней конструкции.

E: ДИАМЕТР КОЛЕСА Это двузначное число указывает диаметр колеса в дюймах, то есть ширину колеса в центре. Это расстояние между двумя областями посадки борта (где шина вставляется в прорези и плотно прилегает к колесу).

F: ИНДЕКС НАГРУЗКИ Двух- или трехзначное число, которое следует за промежутком, указывает индекс нагрузки на шину.Символ индекса нагрузки указывает, какой вес может выдержать шина, согласно следующей стандартной таблице. В нашем примере индекс нагрузки составляет 89, что означает, что шина выдерживает нагрузку 1279 фунтов.

G: РЕЙТИНГ СКОРОСТИ Последняя буква - это рейтинг скорости, который сообщает вам максимальную скорость, на которой безопасно двигаться в течение длительного периода времени. Шина с более высоким рейтингом скорости лучше справляется с нагревом и обеспечивает больший контроль на более высоких скоростях. Максимальная рабочая скорость транспортного средства не превышает наименьшего номинального значения скорости всех шин, установленных на транспортном средстве.(Конечно, вы всегда должны соблюдать ограничения скорости для более безопасного вождения.) Рейтинг скорости обычно, но не всегда, состоит из одной буквы (см. Таблицу).


Покупаете новые колеса или меняете размер шин?

Калькулятор размера шин - это быстрый способ узнать, подойдет ли размер шины, который вы рассматриваете, вашему автомобилю, внедорожнику, спортивному автомобилю, легкому грузовику или кроссоверу.

Но помните, что это даст вам лишь приблизительную оценку. Важно соблюдать допуски размеров вашего автомобиля.Шины неподходящего размера могут вызвать тягу рулевого колеса, истирание подвески или кузова автомобиля, уменьшение клиренса на холмах или привести к более жесткой или шумной поездке, чем вы ожидали.

Если вы планируете установить на свой автомобиль шины другого размера, проконсультируйтесь со специалистом по шинам. Выясните, подходят ли ваши шины и колеса к подвеске, трансмиссии и кузову вашего автомобиля. И спросите, как любые различия в количестве оборотов на милю, скорости шин, индексе нагрузки и номинальной скорости повлияют на качество вашей езды и характеристики автомобиля.

Посмотрите, как новые шины и диски будут выглядеть на вашем автомобиле или грузовике, используя наш симулятор Virtual Wheels, доступный в любом Les Schwab.

Tyres 101 на маркировке боковины шин :: Souza's Tire Service

Маркировка на боковинах шин показывает большую часть информации, которую обычно необходимо знать их владельцам. В этом посте мы объясним, что (большая часть) означает маркировка. Покроем:

  • Информация о размере
  • Информация о нагрузке
  • Рейтинг скорости
  • Информация об инфляции
  • Маркировка и символы M + S
  • Внутренняя, внешняя и направленная маркировка
  • Коды DOT и отметки даты

Информация о размере:

Обычно самое важное, что нужно знать потребителям, - это размер своих шин.В размере также содержится информация о нагрузке, типе конструкции и номинальной скорости.

Метрический размер:

Подавляющее большинство шин, продаваемых сегодня, измеряются по «метрической» системе. Они могут иметь размер без буквы перед размером, P-метрика, LT-метрика и ST, а также могут иметь B, D или R. Мы объясним это позже, но сначала о значении чисел. Типичные примеры этого, показанные справа: 205 / 60R16, P205 / 60R15, LT285 / 70R17 и ST205 / 75D15.

Во всех этих случаях первые 3 цифры - это ширина шины, измеренная от боковины до боковины, в миллиметрах. Важно отметить, что это НЕ ширина протектора, поскольку шина с более низким «соотношением сторон» будет иметь более широкую ширину протектора, и шины также будут различаться в зависимости от марки. Однако во всех случаях первые 3 цифры обозначают ширину боковой стенки в миллиметрах.

Вторая пара цифр - это так называемое «соотношение сторон». Это высота боковины от колеса до верха протектора.Это простой процент, так что высота боковой стенки составляет X (соотношение сторон) процентов от ширины боковой стенки. По совпадению, два наших примера - это шины размером 205/60, поэтому их высота боковины составляет 60% от 205 миллиметров, или 123 миллиметра (4,85 дюйма).

Третья пара цифр - это просто диаметр обода в дюймах. (Они действительно делают диски метрических размеров, такие как 365, 390 и 415 мм, и хотя они встречаются редко, применяются те же правила.) Это может показаться очевидным, но если у вас есть диски 13, 14 или любые другие, вы должны придерживаться этого размер обода шины.

Это означает, что если у вас шина 265 / 75R16, она будет выше, чем 265 / 70R16, поскольку высота боковины составляет больший процент от ширины боковины. Это также объясняет, почему шина размером 265 / 75R16 может быть почти такой же высоты, как и шина размером 235 / 85R16. - Все три набора цифр работают вместе, и их нельзя рассматривать по отдельности.

Это также означает, что по этим числам можно рассчитать общий диаметр шины. Так как коэффициент перевода миллиметров в дюймы есть.03937 можно рассчитать следующим образом: умножьте ширину секции (первые 3 цифры) на соотношение сторон (вторые две цифры в процентах), умножьте на два (высота секции по обеим сторонам колеса), умножьте это число на. 03937, а затем добавьте диаметр обода, и вуаля, у вас есть общий диаметр. Если снова использовать наш 205 / 60R15, это будет: 205 X 0,60 X 2 X 0,03937 + 15 = общий диаметр 24,69 дюйма.

Если вам нужен простой способ расчета ширины протектора, его просто нет.Единственное, что вы можете сказать, это то, что при том же соотношении сторон большая ширина профиля также будет иметь большую ширину протектора, но даже это зависит от бренда! Лучше всего просто измерить их физически или посмотреть эту информацию в спецификациях производителя.

Размеры флотации

Помимо метрической калибровки, единственная другая широко используемая сегодня система калибровки - это так называемая «флотационная» калибровка. Мы могли только догадываться, почему они называются «плавучими», но это «дюймовые» размеры, такие как 31X10.50R15LT, 35X12.50R17LT и т. Д. Это также используется для небольших шин, таких как те, которые используются на прицепах, тракторах, квадроциклах и гольф-карах, таких как 20.5X8.0-10, 15X6.00-6 и т. Д. В этой системе, первая цифра - высота шины в дюймах. Однако подавляющее большинство шин в этой системе на самом деле имеют диаметр примерно на 1/2 дюйма меньше заявленного, но это варьируется от бренда к бренду. Второе число в серии - это ширина боковины, также в дюймах. ширина боковины, и хотя она варьируется от производителя к бренду, ширина протектора обычно будет примерно на два дюйма меньше ширины боковины.Последняя пара цифр - это, конечно, диаметр обода, как и в метрической системе размеров.

Буквенно-цифровой и числовой размер

Буквенно-числовые форматы - это форматы A78-13, G60-14 и L78-15, которые в значительной степени сняты с производства. Буква в размере на самом деле связана с грузоподъемностью, поэтому, хотя размер определялся буквой и становился больше по мере развития алфавита, их размеры могли довольно сильно различаться между брендами. Вплоть до недавнего времени они все еще использовались для шин для прицепов, но мы не видели выхода новых.

Числовые размеры 7.25-14, 6.50-13, 8.55-15 и т. Д. Представляют собой систему калибровки, которая перестала использоваться для автомобилей где-то примерно в 1970 году. Однако она все еще используется только в некоторых шинах для легких грузовиков и прицепов, таких как 7.50–16, а также в некоторых фермерских приложениях. Насколько нам известно, первые цифры - это ширина боковины, но по мере увеличения боковины шина становится выше. Мы разместим страницу со списком эквивалентов размеров шин, и многие из них будут перечислены, но пока это не будет сделано, вы можете просто позвонить нам в магазин, чтобы узнать размеры для преобразования.

бланк, P, LT, ST и XL, (буквы перед размером)

Эти буквы перед размером обозначают две вещи: рейтинг слоя, который указывает на грузоподъемность, и тип шины. Нет буквы или P перед размером шины, это означает стандартную нагрузку (4-слойный рейтинг) «легковую» шину или шину с дополнительной нагрузкой. Шины с дополнительной нагрузкой не так распространены, но они представляют собой шину с большей грузоподъемностью, чем обычная стандартная нагрузка, но не такой большой, как шина LT. Если ваша шина является дополнительной нагрузкой, она будет иметь размер XL после размера, такого как P235 / 75R15XL или 225 / 45R17XL.

Шины

LT и ST являются шинами большей грузоподъемности и могут иметь диапазон нагрузки C (рейтинг 6 слоев), диапазон нагрузки D (рейтинг 8 слоев) диапазон нагрузки E (рейтинг 10 слоев) или даже F или G для домов на колесах или прицепах. (12 и 14 слоев). LT означает «легкий грузовик» и предназначен для пикапов и фургонов, тогда как ST означает «специальный прицеп» и, как видно прямо на боковой стенке нашего примера, предназначены «ТОЛЬКО для обслуживания прицепов». Хотя пикапы и внедорожники полутонны или меньше используют P-метрические, стандартные шины нагрузки, пикапы 3/4 и 1 тонны и фургоны должны использовать более высокие диапазоны нагрузки, обычно D или E.Другими словами, вы можете повысить рейтинг слоя на полутоннах и внедорожниках, но никогда не захотите опускаться ниже D на 3/4 и 1 тонну. Кроме того, шины ST не предназначены для поворотов и остановок автомобилей, и их нельзя использовать ни на чем, кроме прицепа. На прицепах можно использовать стандартные шины, но только очень легкие. Для тяжелых прицепов всегда следует использовать шины с более высоким рейтингом слоя (ST или LT), которые имеют достаточную грузоподъемность для прицепа при полной загрузке.

B, D и R

Буква перед диаметром обода в размере обозначает "конструктивный тип" шины.Есть два типа: диагональный и радиальный. Диагональные шины имеют в корпусе шины ремни, которые имеют «наклон» или наклон, образующий X-образный рисунок на шине. B и D - шины с диагональным ремнем. Если в размере B, это означает «смещение», а D означает «диагональ», что, конечно же, означает то же самое. С другой стороны, радиальные шины с буквой R имеют ремни, которые проходят «радиально» прямо через шину или перпендикулярно протектору.

Подавляющее большинство продаваемых в наши дни шин - радиальные, и не зря.Когда протектор диагональной шины ударяется о землю, диагональный ремень заставляет протектор сжиматься на поверхности дороги, тогда как протектор радиальной шины остается плоским и вместо этого прогибается в боковине. Складывание диагональной шины не только препятствует сцеплению, особенно на скользкой поверхности, но также вызывает сопротивление и нагревание. Это улучшает сцепление радиальных шин, увеличивает расход топлива и значительно снижает износ. Вы можете задаться вопросом, почему они вообще все еще продают диагональные шины.Помимо стоимости, есть только одна веская причина: шины с диагональным ремнем, кажется, лучше выдерживают старение. Так что, если у вас есть старый грузовик или прицеп, который редко используется, смещение может быть лучшим выбором.

Индекс нагрузки и номинальная скорость

90S, 95T, 121 / 118R и др.

Эти цифры после размера шины, в данном примере 90S, обозначают «индекс нагрузки» и «номинальную скорость». Цифры представляют собой так называемый индекс нагрузки и указывают, какова максимальная грузоподъемность шины.Это в основном используется в Европе. В США мы обычно просто смотрим на спецификации, которые указаны в фунтах в другом месте шины. На изображении представлен список приложений с одним и двумя колесами. Это относится только к некоторым шинам LT, у большинства шин есть только один список. Также важно отметить, что максимальная нагрузка доступна только при максимальном давлении. Использование любого более низкого давления снизит грузоподъемность. Иногда две шины одного размера имеют разный индекс нагрузки.Это просто означает, что максимальное давление в одной шине выше, чем в другой. Однако это опять же только при максимальном давлении, которое больше, чем вы обычно используете. Если накачать обе шины до одинакового давления, они будут иметь одинаковую грузоподъемность.

Номинальная скорость

Буква в этой части размера обозначает «рейтинг скорости». Это означает, насколько быстро данная шина может двигаться в течение одного часа. Однако, поскольку большинство людей не ездят со скоростью более 100 миль в час в течение длительных периодов времени, есть еще один более важный фактор.Шины с более высоким рейтингом скорости также будут лучше проходить повороты и быстрее останавливаться. Однако за лучшее прохождение поворотов и торможение приходится платить более высокой стоимостью и более быстрым износом. Хотя и не абсолютное, общее правило таково: чем выше рейтинг скорости, тем лучше шины будут проходить повороты и останавливаться, тем быстрее они изнашиваются и тем дороже они будут стоить. Стандартные значения скорости для шин следующие: R = 106 (миль / ч), S = 112, T = 118, H = 130, V = 149, W = 169 и Y = 186. Существует также рейтинг Z, но он включает W и Y, так что вы захотите посмотреть, какой из двух это.Если вам интересно, почему большинство из этих чисел являются нечетными, то это потому, что они изначально были в километрах в час: 118 миль / час = 190 км / час, 149 миль / час = 240 км / час, 169 миль / час = 280 км / час и 186 миль / час = 300 км / час. Некоторые розничные продавцы откажутся ставить на ваш автомобиль шины с более низкими скоростными характеристиками, чем указано в спецификации производителя. На сегодняшний день мы не нашли закона, требующего этого, и мы проверили с несколькими производителями и страховыми компаниями, и пока мы не нашли ни одного закона, который аннулирует гарантии или страховку, если исходный рейтинг скорости не сохраняется.Мы считаем, что эти розничные продавцы делают это только из соображений ответственности, а мы оставляем это на усмотрение покупателя. Если вам нужна лучшая управляемость и тормозная шина, вы будете довольны более высокой скоростью. Однако, если ваш приоритет - пробег и цена, то более низкие значения скорости, как правило, будут лучшим выбором.

Информация о инфляции:

На всех шинах есть место, где будет написано что-то вроде: «Максимальная нагрузка XXX фунтов (XXX кг) при XX фунтах на квадратный дюйм». Большинство автомобильных шин в наши дни будут иметь давление до 44 фунтов на квадратный дюйм (некоторые - до 51), а грузовые шины LT будут иметь 50, 65 и 80 в зависимости от рейтинга слоя.Все эти рейтинги являются максимальной инфляцией, и это не означает, что вы должны использовать это давление. Короткий ответ заключается в том, что большинство автомобилей и небольших пикапов / внедорожников должны работать при температуре от 35 до 40 фунтов на квадратный дюйм (холод) в районе Оберна. 3/4 тонны, 1 тонна и прицепы следует использовать больше в зависимости от того, насколько они загружены. Кроме того, поскольку грузоподъемность шины сводится к давлению воздуха, умноженному на объем воздуха, максимальная грузоподъемность доступна только при максимальном внутреннем давлении. Следовательно, более тяжелые автомобили и тяжелонагруженные автомобили всегда должны использовать большее давление воздуха, чем более легкие.Для получения более подробного объяснения и рекомендаций по настройке давления посетите нашу страницу «Давление воздуха».

Маркировка и символы M + S

Кому-то это может показаться слишком простым, но, вероятно, некоторые люди не понимают, что означает маркировка M / S. Проще говоря, это означает, что шина соответствует минимальным требованиям и разрешена для использования на снегу. Это главное, на что будут обращать внимание офисы дорожного патруля при оценке транспортных средств в ситуации цепного контроля.(Они также оценят, является ли ваш автомобиль полноприводным или двухколесным, а также степень протектора ваших шин.) Однако, и это важно, тот факт, что шина имеет маркировку M + S, не означает, что она действительно будет хорошо работают на снегу. Есть много покрышек с таким покрытием, которые на снегу будут совершенно бесполезны. Одна из следующих страниц, которые мы опубликуем, будет посвящена выбору между различными типами шин, и мы рассмотрим этот вопрос (среди других) более подробно. Есть также некоторые символы, обозначающие M + S и полностью зимние шины, которые можно встретить на многих шинах.Эквивалент и маркировка MS, которую можно увидеть на многих шинах, представляют собой четыре или пять «пиктограмм», представляющих четыре сезона, а иногда и снежинку. Снежинка сама по себе представляет собой сезонную зимнюю шину или шину, изготовленную специально для снега.

Внутренняя, внешняя и направленная маркировка

Некоторые шины являются направленными, что означает, что они имеют правильное направление вращения, а некоторые шины асимметричны, что означает, что у них другой протектор от внутренней части к внешней.(У Goodyear и Goodrich в прошлом были шины, которые были асимметричными И направленными, это было орехом, и означало, что у вас были специальные шины для левого и правого!)

Направленные шины имеют рисунок протектора примерно в виде стрелки и и правильное направление вращения. Это похоже на тракторную шину с огромными блоками протектора, образующими V-образный рисунок, и назначение ее такое же, как у тракторной шины. При правильной установке протектор на этих типах шин рассеивает воду, а при неправильной установке - собирает ее.Или, при правильной установке, эта конструкция уменьшит аквапланирование, но при установке задним ходом это вызовет. Итак, вы действительно хотите, чтобы ваши шины с направленным движением двигались правильно. Если на вашем автомобиле есть направленные шины, они просто отмечены стрелкой и в большинстве случаев словом «вращение» или «направление вращения» и т. Д.

Асимметричные шины имеют протектор изнутри и снаружи. Производители шин часто делают это для оптимизации сцепления и износостойкости шины. Примером может служить высокопроизводительная шина с почти твердым внешним плечом для прохождения поворотов, твердым центральным ребром для ускорения и торможения и более открытым протектором на остальной части шины для лучшего рассеивания воды.Эти шины обычно просто маркированы: внутри, снаружи, с этой стороны или как в нашем примере; установите эту сторону наружу.

Маркировка DOT и коды даты

DOT обозначает отдел транспортировки и им предписано быть на всех шинах. В «номере точки» содержится закодированная информация, включая завод-изготовитель, размер шины, обозначение модели и дату изготовления. Поскольку размер, обозначение модели и размер шины можно найти в других частях шины, мы никогда не считали необходимым знать какую-либо эту информацию и поэтому не могли даже рассказать вам, как она работает.Однако код даты - это то, что мы используем постоянно, и иногда мы используем информацию о производителе.

Информация производителя. Первые две цифры номера точки указывают завод-изготовитель. Иногда это полезно с шинами «частных марок», такими как Eldorado на картинке чуть выше. В нашей книге «Кто и где это делает» мы можем посмотреть эти первые две цифры и узнать, кто и на каком заводе производил шины. Забавный пример этого был бы, если бы первые цифры были «BF».Эти цифры относятся к заводу в Вудберне, штат Индиана, принадлежащему никому, кроме «Б.Ф.» Гудричу. Шина, показанная на фото, оказалась удобной, когда мы фотографировали, но она является хорошим примером шины частной марки. Это шина Nitto NT-850, и код 73 показывает, что она была произведена Toyo на их заводе в Уайт, Джорджия.

Код даты. Номер точки - это обе стороны шины, но код даты обычно только на одной стороне. Обычно это от шести до восьми букв и цифр, а последние несколько - это код даты.В показанном примере только первые четыре цифры находятся на обеих сторонах шины. Обычно есть все, кроме кода даты, а иногда код даты даже с обеих сторон, но это не часто. Код даты может состоять из трех или четырех цифр: до 2000 года это был трехзначный код, а с 2000 года он будет четырехзначным. В обоих случаях первые две цифры - это неделя изготовления, а последняя цифра или цифры - год изготовления. Например, код 247 будет означать, что шина была изготовлена ​​на 24 неделе 7 года.Это может быть 1967, 1987, 1997 или (?), Поскольку цифры десятилетия не было. Начиная с 2000 года, есть четыре цифры, поэтому код 2407 будет 24-й неделей 2007 года. Это очень важно, поскольку резина шины со временем ухудшается. Независимо от того, хранились ли шины в «сухом прохладном месте» или подвергались воздействию погодных условий, резина со временем твердеет, и вероятность выхода шины из строя увеличивается. Промышленный стандарт для срока годности шин составляет шесть лет, и мы не рекомендуем использовать шины старше этого срока.Для получения более подробной информации об этом и почему это так важно, пожалуйста, посетите нашу страницу «Старение шин».

Вернуться к шинам 101

Обозначения маркировки шин

Федеральный закон предписывает производителям шин размещать стандартизированную информацию на боковинах всех шин. Следующая информация указана на боковине шины (Примечание: следующие обозначения шин приведены только для примера):

Размер шин и номинальная скорость

Пример: 215 / 65R15 95H

215 : ширина шины (в миллиметрах) от края боковины до края боковины.Чем больше число, тем шире шина.

65 : отношение высоты шины к ее ширине в процентах.

R : Радиальная шина (обозначение RF указывает на самонесущую шину, работающую в спущенном состоянии, имеется не на всех моделях).

15 : Диаметр обода колеса (в дюймах).

95 : индекс нагрузки шины. В этом примере индекс нагрузки 95 соответствует максимальной нагрузке 1521 фунт (690 кг).

H : Номинальная скорость шины или максимальная скорость, на которой шина предназначена для движения в течение продолжительных периодов времени, выдерживая допустимую нагрузку для транспортного средства и с правильным давлением в шине.Например, H обозначает номинальную скорость 130 миль / ч (210 км / ч).

Индекс нагрузки и скорости шины не могут отображаться на боковине, поскольку они не требуются по закону.

Идентификационный номер шины (ИНН) US DOT

Пример: DOT 1510

DOT означает, что шина соответствует всем федеральным стандартам. Последние четыре числа представляют неделю и год выпуска шины. Например, 1510 означает, что шина была изготовлена ​​на 15 неделе 2010 года.Цифры между ними указывают, где была произведена шина, или служат в качестве маркетинговых кодов, используемых производителем шин.

Эта информация помогает производителю шин идентифицировать шину для отзыва в целях безопасности.

Дополнительная маркировка

M + S или M / S : Грязь и снег

AT : вездеход

AS : Всесезонный

Состав и материал слоя шины: Указывает количество слоев (слоев ткани с резиновым покрытием) в протекторе и боковине шины.Производители шин также должны указывать материалы слоев шины и боковины, в том числе сталь, нейлон, полиэстер и другие.

Максимальная нагрузка: Указывает максимальную нагрузку в фунтах и ​​килограммах, которую может выдержать шина. Правильное давление в шинах для вашего автомобиля см. На табличке с информацией о шинах автомобиля, расположенной на средней стойке.

Износ протектора, сцепление с грунтом и температура : см. Единую оценку качества шин

Максимально допустимое давление в шине: максимальное давление воздуха, которое когда-либо должно быть в шине.Этот предел устанавливается производителем шин.

Что означают маркировки на боковинах моей шины?

Маркировка на боковине шины дает описательную информацию о конструкции шины.

Пошагово давайте интерпретируем маркировку боковины на приведенном ниже примере изображения шины, считывая по часовой стрелке от P215 / 65R16, который расположен в нижнем левом углу иллюстрации шины:

P - Шина легкового автомобиля

215 - Это число указывает ширину в миллиметрах (т.е.е. 215 мм)

65 - Это число представляет собой соотношение сторон, отношение высоты боковой стенки к ширине

R - Радиальный

16 - Это число обозначает диаметр шины в дюймах (т. Е. 16 дюймов)

89 - Это число указывает на несущую способность шины, известную как индекс нагрузки; по мере увеличения числа индекса нагрузки увеличивается и грузоподъемность (все шины для легковых автомобилей в США также имеют указание фактического предела нагрузки в фунтах)

H - эта буква обозначает рейтинг скорости, максимальную скорость шины в контролируемых условиях испытаний («H» в этом примере - один из нескольких типов рейтингов скорости).

Износ протектора - Степень износа шины, определенная в ходе полевых испытаний в соответствии с государственной программой

Traction - насколько хорошо шина останавливается на мокрой дороге в государственных тестах, оцененных с использованием букв AA, A, B или C, где AA является наивысшим показателем

Температура - Устойчивость шины к теплу, выделяемому при работе на высокой скорости в государственных испытаниях, которая также оценивается с использованием A, B или C, где A является лучшим

фунтов на квадратный дюйм (фунтов на квадратный дюйм) - максимальный рейтинг накачивания в холодном состоянии для шины

DOT (Министерство транспорта) - этот символ указывает, что шина соответствует или превосходит стандарты безопасности DOT США; буквы и цифры, следующие за символом DOT, предоставляют информацию о производителе шины, размере шины и дате ее изготовления

Для получения информации о размере шин и давлении, характерном для вашего автомобиля, обратитесь к разделу «Технические характеристики» вашего Руководства по эксплуатации.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
