Как убрать трещину в головке и блоке цилиндров

Главная » Ремонт Пежо своими руками » Как убрать трещину в головке и блоке цилиндров

просмотров 7 518

Убираем трещину в блоке и головке блока цилиндров

Нередко возникают такие поломки двигателя, которые ставят владельцев автомобиля перед сложным вопросом: покупать другой или попробовать отремонтировать этот? Если принять решение покупать новый мотор, то на него нужно будет найти деньги, искать в продаже необходимую модель. Если же принято решение ремонтировать, то возникает другой вопрос: насколько надежным будет результат ремонта?


Одними из самых неприятных поломок являются трещины или пробоины. При использовании продукции и оригинальной технологии компании Seal-Lock проводится качественный и эффективный ремонт трещин и пробоин в корпусе двигателя. Этот способ имеет преимущества перед широко распространенными способами восстановления, такими, как сварка и применение клеевых составов.Трещина в головке блока цилиндров ремонт: Как убрать трещину в головке и блоке цилиндров Технология не требует нагрева чугунных или силуминовых деталей, а значит, не будет остаточных напряжений в зоне шва, приводящих к появлению новых трещин. Кроме того, она обеспечивает долговечную герметизацию.

OLYMPUS DIGITAL CAMERA

Процесс ремонта заключается в установке специальных скрепок и конических болтов, препятствующих ее дальнейшему увеличению. В дальнейшем специальным пневмомолотом проковывается зона ремонта. Это обеспечивает полную ликвидацию трещины. Полученный шов выдерживает большие механические и термические нагрузки и обеспечивает нормальную эксплуатацию автомобиля. Ремонт межседельных трещин устраняется по той же технологии.

Рассмотрим поэтапно проведения ремонта по технологии Seal-Lock.

  1.  Визуальный осмотр на наличие трещин, применение ультразвуковых или магнитопорошковых методов обнаружения скрытых трещин.
  2. Определение границы трещины и засверливание по краям для исключения дальнейшего развития.
  3. Высверливание боковых отверстий для установки скрепок перпендикулярно трещине.Трещина в головке блока цилиндров ремонт: Как убрать трещину в головке и блоке цилиндров Скрепки, изготовленные из высокопрочной стали и термически обработанные, останавливают дальнейшее расширение трещины при установке винтов (этот процесс описывается ниже). Производится предварительная проковка скрепок специальным пневмомолотом Seal-Lock.
  4. Следующий этап – это установка специальных конических винтов вдоль всей трещины между установленными уже скрепками. Для каждого винта сверлится отверстие, нарезается резьба специальным коническим метчиком. Каждое отверстие смазывается герметикам Seal-Lock для предотвращения образования пустот в зоне заделки. Термостойкость герметика – 1700 ?С.
  5. Установка винта в резьбовое отверстие (селанс – для чугунных деталей, алюмаланс – для деталей из алюминия) с усилием, необходимым для плотного натяга в витках резьбы. Оставшаяся на поверхности часть срезается и рядом, вдоль трещины, высверливается отверстие так, чтобы засверлилась часть материала срезанного винта. И так далее до заполнения всей трещины.
  6. Проковка пневмомолотком металла скрепок, винтов и самой ремонтируемой детали.Трещина в головке блока цилиндров ремонт: Как убрать трещину в головке и блоке цилиндров Таким образом создается непрерывный ряд из материала заглушек, соединенных между собой и деталью на молекулярном уровне. Он представляет собой бесшовное соединение.
  7. Шлифовка места ремонта. Если требуется, производится опрессовка под давлением.

По этой технологии устраняются пробоины в блоке двигателя. Место пробоя обрабатывается, чтобы оно приняло форму для упрощения изготовления заплатки. Изготовленная заплатка при установке плотно прилегает к посадочному месту. По полученному стыку двух деталей устанавливаются с перекрытием конические болты.

При таком способе ремонта, если дефект находится в легкодоступном месте, устранение неисправности возможно без демонтажа или разборки двигателя.

Резюмируя вышеописанную технологию Seal-Lock, упростить и сделать надежным ремонт позволило применение особого материала скрепок и винтов. Эти детали изготовлены из прочного и одновременно пластичного сплава, способного при небольших нагрузках и без нагрева связать между собой металлы на молекулярном уровне.Трещина в головке блока цилиндров ремонт: Как убрать трещину в головке и блоке цилиндров

Преимущества перед традиционными способами ремонта трещин:

  •  восстанавливаемая деталь не подвергается воздействию высоких температур;
  • нет необходимости в наличии печи для постепенного остывания детали после нагрева;
  • отсутствует вероятность возникновения новой трещины из-за появления остаточного механического напряжения в зоне шва;
  • надежность шва при термических и динамических нагрузках;
  • наличие дополнительной герметизации шва;
  • значительное сокращение времени ремонта;
  • возможность устранения трещин и пробоев без демонтажа или разборки двигателя.

Для применения данного вида ремонта существуют ограничения, это малая толщина восстанавливаемой детали и недостаточный доступ к трещине.

Убираем трещины и сколы  порошковым напылением, видео

http://www.youtube.com/watch?v=EBsSSYrQeHc

В современном мире технологии не стоят на месте, и ученые все больше и больше изобретают удобные методы восстановления материалов.Трещина в головке блока цилиндров ремонт: Как убрать трещину в головке и блоке цилиндров  Восстановить головку или блок цилиндров из алюминия теперь довольно просто с помощью порошкового напыления. При этом не важно в каком состоянии находиться изделие, раковины, сколы и трещины убираются без следа.

Проголосуйте, понравилась ли вам статья? Загрузка...

Ремонт трещин ГБЦ - цена. Ремонт трещины головки блока цилиндров


Ремонт и заделка трещины в ГБЦ - необходимые действия для возврата к жизни головки блока двигателя. Устраниение трещины головки блока цилиндров спасет вас от покупки новой дорогостоящей детали. Очень часто встречается трещина между клапанами ГБЦ. Выполнить такие ремонтные работы вручную практически невозможно.

Если появилась трещина в головке цилиндра - компания «ГБЦ-Мастер» поможет вам решить эту проблему. Мы имеем огромный опыт в восстановлении головок БЦ. Мы не стоим на месте, развиваемся, находим более эффективные методы устранения неисправностей.

Для заделки трещин мы используем один из самых действенных современных методов – «Seal-Lock»


В чем уникальность метода "SEAL-LOCK"


«Seal-Lock» способ ремонта трещин без применения сварки с помощью «наращивания» металлов.Трещина в головке блока цилиндров ремонт: Как убрать трещину в головке и блоке цилиндров


Его применение гарантирует высокое качество, надежность ремонта давших трещину ГБЦ, блоков цилиндров и других изделий из чугуна, алюминия или его сплавов.

Применение этого метода обеспечит отсутствие утечек жидкостей, высокую устойчивость по отношению к высоким температурам, возможность выдерживать растяжения и сжатия.

Технология «Seal-Lock» позволяет с высокой точностью устранять:

  • Глубокие, длинные, наружные трещины головки блока цилиндров;
  • Трещины между клапанами ГБЦ;
  • Сколы и срывы;
  • Удаление коррозионных каверн.

Выполняемые ремонтные работы:

  • Выявление трещин;
  • Засверливание их по краям, установка специальных конических вставок;
  • Заделка следующих участков трещины образованием бесшовного соединения;
  • Опрессовка.


По окончании ремонта восстановленные изделия в обязательном порядке проверяются на герметичность соединения.Трещина в головке блока цилиндров ремонт: Как убрать трещину в головке и блоке цилиндров



Поиск и проверка ГБЦ на трещину с помощью магнитного дефектоскопа

В тех случаях, когда визуально трещину в головке блока цилиндров обнаружить очень сложно, применяестя специальный магнитный дефектоскоп.

Вот пример - на фото показан участок ГБЦ с трещиной. Этот участок на фото обведен красной линией. Визуально, трещину в металле не видно:



Для выявления трещины участок покрывается светлой краской и устанавливается магнитный дефектоскоп. После установки дефектоскопа, на участок с трещиной распыляется специальный проявитель (мелкая металлическая стружка с жидкостью). После распыления проявителя, стружка четко выстраивается вдоль трещины, обозначая её размеры и конфигурацию:

В итоге, повреждение найдено и можно принимать решение о способах восстановления ГБЦ либо о её непригодности к дальнейшей эксплуатации.





Наши положительные стороны

  • Гарантируем высокое качество, работоспособность и отличные эксплуатационные характеристики ремонтируемых изделий, предоставляем официальную гарантию;
  • Предлагаем ознакомиться с нашими выполненными работами.Трещина в головке блока цилиндров ремонт: Как убрать трещину в головке и блоке цилиндров
  • Наши квалифицированные мастера с помощью наличия современного оборудования и всех необходимых инструментов способны выполнить все ремонтные работы любой сложности;
  • Выполняем работу в точно установленные сроки на самых выгодных условиях.


Задать вопросы, узнать точную цену и оформить заказ на ремонт вы можете по телефонам

8 (3412) 56-84-83; 8 (912) 464-24-64 или оставив заявку на нашем официальном сайте.

Ремонт трещин ГБЦ в Твери

В процессе эксплуатации автомобиля на головке блока цилиндров со временем образуются трещины. И явление это вовсе не уникальное, а довольно распространенное. Чаще всего трещины возникают в ГБЦ дизельных двигателей, так как они во время работы испытывают большие нагрузки, нежели бензиновые. Но даже если они образовались, не следует торопиться и выбрасывать головку – ремонт трещин ГБЦ производится весьма успешно, так что восстанавливаются практически все ее первоначальные свойства.Трещина в головке блока цилиндров ремонт: Как убрать трещину в головке и блоке цилиндров Естественно, что производить ремонт головки блока цилиндров нужно только в сервисном центре, так как для этого потребуется специальное оборудование.

Более всего подвержены образованию трещин ГБЦ из чугуна, поскольку в плане пластичности они существенно уступают алюминиевым. Тем не менее, в последних также трещины не являются редкостью. Поэтому некоторые известные производители достаточно спокойно относятся к наличию трещин в ГБЦ дизельных моторов, но только при условии, что их размеры находятся в установленных пределах и они не сквозные.

Но что бы производители не говорили, любая трещина, независимо от размера, это потенциальная опасность для всего мотора, поскольку неизвестно, как она дальше себя поведет. Ведь в ней имеются напряжения, под действием которых она с течением времени начинает увеличиваться. И если вовремя не заняться ремонтом, то механическая прочность головки будет постоянно снижаться. Более того, в зависимости от ее нахождения, трещина может ослабить посадку запресованных деталей – направляющих втулок клапанов, форкамер, клапанных седел.Трещина в головке блока цилиндров ремонт: Как убрать трещину в головке и блоке цилиндров Но самое неприятное случается тогда, когда нарушается герметичность каналов охлаждения и смазки, которые располагаются внутри ГБЦ.

Следует сказать, что определить необходимость ремонта ГБЦ обычным визуальным осмотром вряд ли удастся, поскольку трещины надежно спрятаны под слоем нагара, да и размеры их очень маленькие, так что можно и не заметить. Кроме того, зачастую трещины расположены не на внешней стороне, а внутри, где их вообще никак не видно.

Но в любом случае, если Вы занялись ремонтом двигателя, следует проверить ГБЦ на герметичность, даже если не замечалось никаких подозрительных симптомов. Ведь даже если на данный момент с ней все в порядке, то нет никакой гарантии, что после окончания ремонта трещины не начнут проявляться. Следовательно, лучше не рисковать.

Ремонт трещин ГБЦ можно быстро выполнить, используя специально предназначенные для этого установки, которые выпускают многие зарубежные фирмы. Прежде всего, данная установка проверяет герметичность, используя для этого сжатый воздух.Трещина в головке блока цилиндров ремонт: Как убрать трещину в головке и блоке цилиндров Для этого привалочная плоскость ГБЦ герметизуется, также ставятся заглушки на все отверстия. К одной из заглушек присоединяют через штуцер шланг, по которому подается сжатый воздух. Головка помещается в ванну с нагретой до 70-ти градусов водой. Благодаря тепловому расширению становятся видны все трещины, даже те, которые были незаметны при комнатной температуре, так что можно заняться ремонтом.

Смотрите также:

Все статьи >>

Трещина в ГБЦ — признаки, методы поиска и ремонта трещин головки блока цилиндров

Появление трещин и деформации металла происходит, как правило, в результате воздействия высоких и низких температур, которые чередуются. Трещины в ГБЦ современных двигателей явление довольно распространенное ввиду того, что большинство «голов» сегодня изготавливают из различных сплавов, а не из чугуна.

Появление трещин в головке блока цилиндров (ГБЦ) сопровождается рядом неприятных симптомов, которые так или иначе влияют на производительность силового агрегата.Трещина в головке блока цилиндров ремонт: Как убрать трещину в головке и блоке цилиндров Далее мы поговорим о том, как понять, что в ГБЦ есть трещина, в каких местах она чаще всего возникает, а также как решить данную проблему.

Признаки трещины головки блока

Довольно часто такую поломку ассоциируют с белым дымом из выхлопной, который якобы является верным признаком трещины ГБЦ. Это действительно так, однако довольно часто проблема проявляется по-другому и цвет выхлопа при этом никак не меняется.

Изменение цвета масла, масло пенится. Когда антифриз попадает в моторное масло, оно становится более жидким, меняет свой цвет и начинает пениться. В системе охлаждения при этом появятся следы масла, пленка будет и в расширительном бачке.

Белый дым из выхлопной и снижение уровня ОЖ. Если охлаждающая жидкость начнет проникать через трещину, то первое, что вы обнаружите это обильный белый дым из выхлопной, а также снижение уровня антифриза. В цилиндрах из-за разжижения масла возникнет дефицит смазки, увеличится трение, а сами поршни отмоются практически «до блеска».Трещина в головке блока цилиндров ремонт: Как убрать трещину в головке и блоке цилиндров

Пузырьки выхлопных газов в системе охлаждения. Появление трещины в ГБЦ в точке контакта с рубашкой охлаждения двигателя может привести к появлению пузырьков в расширительном бачке, а также в радиаторе охлаждения. Это будет заметно во время работы двигателя, все что нужно сделать это аккуратно открутить крышку радиатора и посмотреть. Обращаю ваше внимание на то, что делать это лучше на холодном двигателе, так как на горячем при попытке открутить крышку радиатора ОЖ можно получить ожоги.

Появление пузырей объясняется давлением, которое образуется в процессе сжигания топлива. В случае появления трещины, часть давления проникает в систему охлаждения, в итоге часть выхлопа попадет в бачок и радиатор. Жидкость начинает менять свой цвет, приобретает запах выхлопных газов, возможно появление воздушных пробок, раздувание патрубков и т. д.

В каких местах чаще всего возникают трещины

Поиск трещины в ГБЦ — пожалуй, самое сложное, так как она может появиться в разных точках головки.Трещина в головке блока цилиндров ремонт: Как убрать трещину в головке и блоке цилиндров Даже опытный мастер не всегда в силах выполнить эту задачу быстро, несмотря на то, что трещины возникают, как правило, в определенных местах.

  1. Между клапанами. Такой тип повреждения обнаружить не сложно, трещину видно между седлами соседних клапанов.
  2. Между клапаном и свечой. В этом случае также вы без труда сможете найти место повреждения.
  3. Под направляющей клапана. В таком месте обнаружить трещину довольно проблематично, она прикрыта направляющей втулкой, кроме того в канале темно. Визуальный метод обнаружения в данном случае не подойдет.

Проверка головки цилиндра на наличие трещин

Магнитно-порошковая диагностика

Данный метод считается одним из наиболее оперативных и точных. Принцип проверки следующий: головка устанавливается на специальный магнитный стенд, после чего головка посыпается металлической стружкой. В местах трещин стружка не сможет примагнититься, что и будет свидетельствовать о наличии трещины в конкретном участке.

Проверка ГБЦ с использованием специальной жидкости

Для данного метода потребуется специальная жидкость.Трещина в головке блока цилиндров ремонт: Как убрать трещину в головке и блоке цилиндров Головка полностью очищается от грязи, затем обезжиривается. Красящая жидкость наносится на чистую поверхность, и после нескольких минут удаляется при помощи тряпки. Любые, даже малейшие трещины и дефекты будут окрашены в цвет жидкости, и вы без проблем сможете увидеть их.

Проверка головки под давлением в воде

Принцип заключается в том, чтобы подключить головку к компрессору, предварительно загерметизировав в ней все отверстия. Далее ГБЦ погружается в ванну с водой. Если в головке будут трещины, они так или иначе проявятся в виде пузырьков воздуха. Таким образом вы сможете увидеть в каком месте есть трещина, после чего можно произвести более детальное изучение повреждения.

Существуют разновидности данного метода, так, к примеру, некоторые не погружают «голову» в ванну, а просто наливают воду в нее, после чего подают воздух под давлением.

Ремонт трещин головки блока цилиндров

Существуют разные способы ремонта ГБЦ и каждый из них имеет свои плюсы и минусы.Трещина в головке блока цилиндров ремонт: Как убрать трещину в головке и блоке цилиндров

Наиболее качественным и эффективным считается сварка трещин. Для ремонта используется специальный материал, который по своему составу близок к составу ГБЦ, способен выдерживать высокую температуру и обладает стойкостью к расширению во время нагрева и охлаждения. Сварка трещины в головке блока производится после тщательной подготовки места повреждения. Оно зачищается и углубляется для того, чтобы шов имел больший контакт сцепления с телом блока. Канавку расширяют до 6-8 мм в глубину и в ширину. После этого ГБЦ нагревают 200-250 °C, это необходимо для того, чтобы снизить напряжения в металле, а также избежать растрескивания шва при остывании и повторном нагреве. Сварка производится либо с использованием газовой горелки, либо при помощи аргонно-дуговой сварки. По завершению работ шов следует зачистить, а также произвести фрезеровку и полировку. После место ремонта снова подвергается проверке и по его результатам головка либо устанавливается на место, либо подвергается повторному ремонту.Трещина в головке блока цилиндров ремонт: Как убрать трещину в головке и блоке цилиндров

Преимущество такого ремонта в его надежности, шов получается очень прочным, а новые трещины больше не возникают. Недостаток данного способа ремонта в том, что сварка есть не у всех, к тому же такой ремонт будет стоить намного дороже по сравнению с альтернативными.

Менее эффективные способы ремонта трещин — холодная сварка и установка штифтов

Первый вариант предусматривает обработку места повреждения, углубления трещины для лучшего контакта после чего на трещину наносится слой холодной сварки. После остывания место обрабатывается напильником, болгаркой или специальными насадками на дрель.

Установка штифтов. Принцип ремонта данным способом заключается в рассверливании места трещины и установки по всей ее длине медных штифтов. Каждый последующий штифт должен идти внахлест предыдущего таким образом, чтобы перекрыть стык полностью. После кончики подрезаются, но не до конца, торчащие остатки медных штифтов расклепываются молотком, образуя сплошной шов. При необходимости улучшить эффект можно при помощи эпоксидки или холодной сварки.Трещина в головке блока цилиндров ремонт: Как убрать трещину в головке и блоке цилиндров

Плюсы такого ремонта в бюджетности и простоте выполнения. Заклеить трещину в ГБЦ холодной сваркой может каждый, для этого не нужно иметь какого-то спец. оборудования или навыков. Недостатки двух последних способов в том, что шов получается не таким прочным, как в случае со сваркой.

Обязательно посмотрите видео о том, как найти и устранить трещину в головке блока

 Текст: savemotor.ru

Как ремонтировать ГБЦ из чугуна, трещины в блоке цилиндров

Проблема ремонта трещин чугунного блока цилиндров в автосервисе, и ремонта дефектов чугунных деталей в целом, стоит весьма остро. Чугун – металл коварный, повышенное содержание углерода (от 3% до 7,5% в виде цементита Fe3C) обуславливает его низкопластичность и трудность сварки, поэтому ремонт чугунных изделий очень деликатен.Трещина в головке блока цилиндров ремонт: Как убрать трещину в головке и блоке цилиндров

Покажем основные принципы нанесения покрытия при ремонте головок чугунных блоков цилиндров автомобиля (ГБЦ) установками ДИМЕТ®.

На фотографиях ниже представлены отремонтированные ДИМЕТ® чугунные блоки цилиндров, и приведены этапы проведения работ.

Для начала проведем предварительную подготовку ГБЦ к ремонту - «зафиксируем» с последующей «разделкой» дефект чугунного блока. Это значит, что мы с помощью фрезы или другого инструмента вырабатываем на трещине в чугунном блоке небольшую канавку глубиной порядка 1,5-2,5 мм. Дабы предотвратить «расползание» трещины, по краям производим засверливание. Важно! -  Трещина в чугунном блоке не должна двигаться при нагревах, поэтому прихватываем ее штифтами или сваркой  в одной и более точках.



Далее необходимо, для повышения адгезии, придать поверхности необходимую для процесса напыления шероховатость. Хорошие показатели шероховатости, адгезии, являются основой надежного сцепления покрытия с чугуном.Трещина в головке блока цилиндров ремонт: Как убрать трещину в головке и блоке цилиндров Для обработки поверхности ГБЦ используем абразивный состав К-00-04-16, то есть бьем абразивным порошком по поверхности до устраивающей нас шероховатости – когда чугун станет «беленьким»  и увеличится адгезия. Если ремонтные работы поставлены на поток, для абразивной обработки целесообразно использовать абразивоструйный аппарат СД-6. Повысить адгезию можно нанесением тонкого слоя покрытия в 3 (третьем) или 2 (втором) режиме работы аппарата на места под будущее покрытие на чугунной головке блока цилиндров.

Приступаем к заполнению трещины составом А-20-11 в 4(четвертом) режиме по всей длине ранее подготовленной канавки.  Порошок состава А-20-11 прекрасно закрывает щели и отверстия. Процесс напыления представляет собой сначала нарастание бугорков на краях трещины, затем трещина перекрывается.

Итак, вместо трещины-канавки на поверхности чугунного блока мы имеем горку напыленного металла. Надо аккуратно срезать лишнее напыление до основного металла любым должным инструментом, если уберем чуть больше – не страшно, так как после наносим окончательное герметизирующее покрытие.Трещина в головке блока цилиндров ремонт: Как убрать трещину в головке и блоке цилиндров Для этого наносим на заполненную трещину в чугунном блоке в режимах 2 и 3 медь состав С-01-01), или медь с цинком (состав С-01-11).  Но и нам уже знакомый состав А-20-11 тоже подходит.

При ремонте трещины чугунной ГБЦ деталь немного нагрелась горячим воздухом, пятнадцати минут для остывания вполне достаточно. По прошествии 15 минут производим контроль качества ремонта, напыленного покрытия. Если подготовка трещины в чугуне к напылению была не должной (подавляющее большинство случаев – плохая прихватка), то мы увидим тоненькую, с волос, трещинку. Если трещинка довольно длинная (оценка приходит с опытом) надо «разделывать» и напылять еще раз. На коротких же трещинах обходимся засверливанием.

Отметим, что стоимость расходных материалов, энергии и трудозатрат при ремонте ГБЦ и трещин в чугунных блоках ДИМЕТ®ом  ничтожна по сравнению со стоимостью новых деталей.

Вашему вниманию отзыв о ремонте ГБЦ ООО"Моторсервис":

Узнайте стоимость аппаратов ДИМЕТ для ремонта ГБЦ заполнив форму ниже.Трещина в головке блока цилиндров ремонт: Как убрать трещину в головке и блоке цилиндров Пожалуйста, укажите регион, сферу деятельности, Ваш адрес электронной для ответа. Спасибо!

Ремонт трещины головки блока

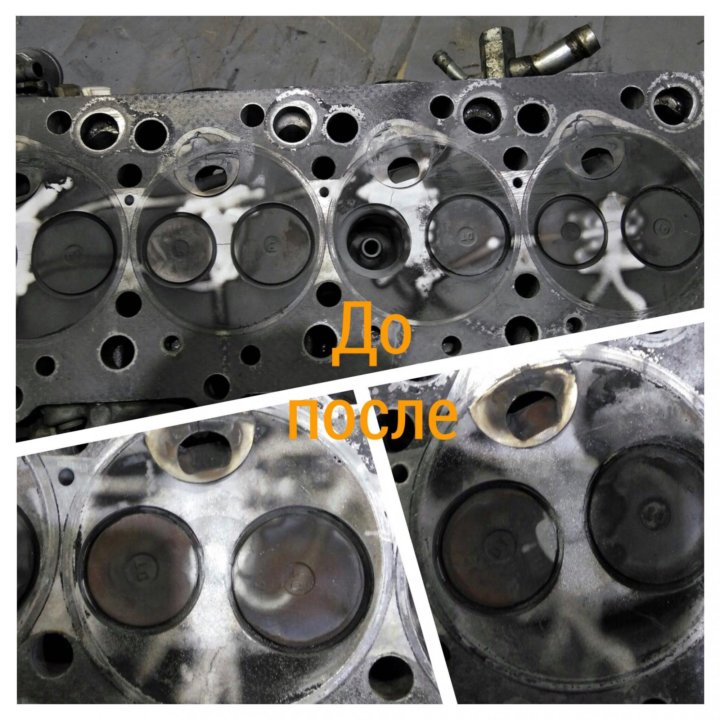

Была межклапанная трещина ГБЦ                           После проведения ремонта ГБЦ



Ремонт ГБЦ легкого грузовика

Дизельный двигатель легкого грузовика. Ремонтируем чугунную ГБЦ, а именно - трещины от канала форсунок к седлам клапанов. Последовательно разделываем трещину фрезой, обрабатываем абразивом К-00-04-16, заполняем составом А-20-11, верхние слои медью С-01-11 или С-01-01.



 Ремонт камеры сгорания ГБЦ  "TOYOTA"

Встреча поршня с клапаном совсем не порадовала владельца. Двигун застучал – камера сгорания ГБЦ  "TOYOTA" разбита. Покупка новой?



Нет, конечно, ведь для ДИМЕТа ремонт ГБЦ с данным повреждением должен занять не больше часа.

Все в стандартной последовательности: все эти появившиеся в результате «встречи» гребни и наплывы удаляем вручную фрезой и расширяем забоины, затем абразивом в режиме «3», узких щелей и каверн нет, тогда наносим А-80-13, если есть – лучше А-20-11, наносим с запасом 1-1,5 мм.Трещина в головке блока цилиндров ремонт: Как убрать трещину в головке и блоке цилиндров Все заняло 25-30 минут. Отнесли на фрезеровку – еще минут 15. Отремонтировали ГБЦ, как и думали, за час.

Ремонт отверстия в картере блока

Отверстие с кулак в картере восьмицилиндрового блока от УРАЛа пожарной части. ГБЦ без дефектов – только дыра в картере. Вес более 100 килограммов, замучаешься вертеть, значит, ремонтировать блок будем снаружи.



Ставим закрывающую стальную пластину 1,5 мм, плотно прижимаем к стенке картера. Не забываем про подготовку поверхности, перед напылением обрабатываем поверхность блока  абразивом К-00-04-16 (оксид алюминия). Затем глубокие щели заполняем в режиме «4» составом А-20-11, так как запаса порошка С-01-11 не было, все равно разницы никакой нет, герметичность обеспечена.

Но! Не скупитесь на запас расходных материалов – не всегда такая замена адекватна. Затем, после заполнения глубоких щелей, в режиме «3» положили ровный слой.



Толщина покрытия порядка 1,5-2 мм, не очень эстетично, однако пожарным важна гарантированная с запасом герметичность блока после ремонта, и это справедливо.Трещина в головке блока цилиндров ремонт: Как убрать трещину в головке и блоке цилиндров Итак, израсходовав 250 грамм порошка и потратив 2 часа, блок готов к установке.



в чем причины и как определить

Определить микротрещину в ГБЦ непросто. Прежде чем диагностировать появление проблем, рекомендуем разобраться в причинах, по которым головка блока цилиндров может треснуть.

Превышение допустимой разности температур

Зачастую трещинки и дефекты в ГБЦ появляются в результате нарушения процесса сгорания топливовоздушной смеси в камере. Это может произойти из-за некорректной работы топливной составляющей или неверно установленного зажигания. Такие проблемы приведут к увеличению температуры в двигателе на 200 и более градусов по сравнению со штатной. В итоге на самых тонких стенках головки блока появятся микротрещины. Речь идет об отверстиях для распылителей, стаканов форсунок и т. д.

«Рукотворное» механическое воздействие

К примеру, произойдет разрыв посадочного отверстия для седла клапана в месте рядом с гнездом форсунки.Трещина в головке блока цилиндров ремонт: Как убрать трещину в головке и блоке цилиндров Это происходит в результате перетяжки самой форсунки. В этом месте толщина металла головки составляет не более 2 мм. Определить такие микротрещины можно, но их ремонт обычно нецелесообразен.

Проблем такого плана можно избежать, учитывая следующие нюансы:

1. Перед установкой новые шайбы следует нагревать на плите либо над газом. Детали нагреваются до посинения, после чего опускаются в холодную воду и охлаждаются. Эти действия обеспечивают мягкость шайб.

2. Под форсунки нельзя ставить медные шайбы и прочие типы уплотнений, использовавшиеся ранее.

3. Прежде чем произвести монтаж новых шайб, их состояние следует проверить с помощью магнита. Есть вероятность покупки обмедненных деталей.

4. После учета этих моментов допускается затяжка форсунки, при этом важно соблюдать регламент, установленный автомобильным производителем. Если эти действия не помогли добиться герметичности, рекомендуется обратиться к специалистам.

Появление микротрещин в ГБЦ часто обусловлено монтажом направляющих втулок в тонкостенные головки. При установке необходимо внимательно проверять габариты внешнего диаметра втулки, а также размеры отверстия для ее фиксации. Технологию монтажа нарушать нельзя — в разогретую головку блока запрессовывают охлажденные в жидком азоте втулки. Если это правило не будет соблюдаться, это приведет к появлению радиальных дефектов от внешнего диаметра направляющей втулки.

Необходимость определить повреждения в головке блока возникает из-за дефектов, допущенных при производстве. Сама ГБЦ имеет сложную конфигурацию, а стенки в ней характеризуются разной толщиной. При изготовлении могут быть допущены ошибки, которые приведут к непродавливанию металла в определенных местах и нарушению его структуры. В итоге это приводит к появлению небольших пустот и увеличенной скорости образования ржавчины в них. При последующей эксплуатации поверхность водяной рубашки и камеры сгорания будут соединены, либо возникнут трещины из-за серьезного ослабления в тонких местах.

При нарушении структуры металла сильно ослабятся межмолекулярные связи ГБЦ. Из-за этого материал станет более хрупким, что приведет к появлению дефектов. На практике неисправности такого плана обычно встречаются в перемычках между отверстиями для седел и форсунок. Трещины появляются в каналах, расположенных за клапанами.

Типичные места образования трещин в ГБЦ

Определить микротрещину в ГБЦ — задача трудная для опытного специалиста. Ведь повреждения образуются не в одном и том же месте. Однако найти их по факту не так сложно. Особенно если у вас есть перечень мест, которые вы можете осмотреть визуально:

1. Между клапанами двигателя. Дефект будет виден сразу. Обычно он появляется под седлами клапанов, расположенных по соседству.

2. В дизельных силовых агрегатах микротрещины могут пойти от клапана к форкамере. Такой изъян найти несложно, однако увидеть его проблематично, поскольку он появляется непосредственно под форкамерой и не выходит наружу.

3. Трещины часто образуются между клапанами и свечами. Увидеть такую неисправность можно без проблем.

4. Иногда повреждения образуются под направляющими клапанов. Здесь неисправности не видно. В канале клапана достаточно темно, а сам дефект обычно прикрывается направляющей втулкой. Поэтому визуальная диагностика здесь не подходит.

Признаки наличия трещин

Выявление повреждений на корпусе головки блока цилиндров можно осуществить в соответствии с признаками. Подробно рассмотрим симптомы, которые позволят произвести проверку и определить наличие микротрещин.

Первый признак — смешивание моторной и охлаждающей жидкостей. В результате этого в силовом агрегате образуется эмульсия. На поверхности масла появляется пена с белым оттенком. В расширительном бачке с охлаждающей жидкостью образуется пленка из смазки. Такие же признаки свидетельствуют о повреждении прокладки ГБЦ.
Впускной канал

При появлении трещин в головке блока во впускной канал будет попадать охлаждающая жидкость. Из-за этого поршни силового агрегата будут отмыты практически до блеска. Вы сможете их увидеть, посмотрев через свечное отверстие. При попадании антифриза во впускной канал, из глушителя будет идти белый дым. Но этот признак наблюдается не всегда.

Если трещина появилась в канале выпуска, хладагент пройдёт через трубу в виде пара. После прогрева и раньше силовой агрегат будет выпускать пар, но визуально увидеть это не получится. Расходный материал уходит из расширительного бачка. Не будет и запаха от отработанных газов.

Через появившийся дефект часть расходного материала будет поступать в камеру сгорания, но его объем обычно незначительный. Это обусловлено большой разницей в давлении. Во время работы двигателя происходит сгорание топливовоздушной смеси. Это способствует возникновению высокого давления. Из-за этого в охладительную систему будут поступать отработанные газы. В результате давление будет более высоким.

Это приведет к увеличению объема магистралей системы охлаждения. А из расширительного бачка начнет доноситься запах отработанных газов. Пока в охладительной системе присутствует высокое давление, расходный материал может попасть в камеру сгорания. Здесь произойдет разрежение и засос воздуха. В результате большой разницы в давлении охлаждающая жидкость поступает в камеру сгорания. Основной признак — очищенные поршни, запах в расширительном резервуаре, увеличение объема шлангов. При этом радиатор отопительной системы будет холодным из-за появления в нем воздушной пробки.

Как можно проверить?

Прежде чем сделать ремонт или произвести замену ГБЦ, ее необходимо проверить. Ниже рассмотрим способы, которые позволят выявить наличие повреждений на головке блока цилиндров в домашних условиях.

Этот способ — наиболее быстрый вариант узнать о наличии дефектов. Суть метода заключается в установке магнитов со всех сторон ГБЦ. После их монтажа головку блока следует обсыпать металлической стружкой. Это приведет к ее перемещению к магнитам. А на дефектах стружка будет оставаться, что позволит выявить повреждения.

Обнаружить трещину в ГБЦ можно несколькими способами: произвести погружение головки под воду или не делать этого. Способ диагностики с погружением ГБЦ:

— Демонтируйте головку блока цилиндров с двигателя. Процесс снятия мы описывать не будем, поскольку он индивидуальный для каждого транспортного средства.
— Плотно закройте все каналы контура в верхней части устройства.
— Погрузите головку блока в емкость. Налейте в нее горячую воду. Емкость должна быть большой, чтобы ГБЦ полностью была погружена в нее.
— После этого в контур устройства подайте сжатый воздух. В месте, где появились пузырьки, есть дефекты и трещины.

Можно не погружать ГБЦ в воду:

— Надежно закройте все каналы на контуре устройства.
— Приготовьте мыльный раствор, для этого смешайте мыло с водой.
— На плоскость крышки ГБЦ налейте получившийся раствор.
— Подайте сжатый воздух в контур. В месте, где появились мыльные пузырьки, имеются микротрещины.

Этот способ выполняется с помощью воды. Только головку блока цилиндров опускать в нее не нужно, жидкость заливается непосредственно внутрь. Для диагностики вам потребуется насос:

— Плотно закройте все имеющиеся отверстия.
— В канал устройства налейте жидкость.
— Возьмите насос и накачайте воздух в канал. Желательно, чтобы инструмент был с манометром. — Давление подачи воздуха должно составить не меньше 0.7 МПа.
— После этого ГБЦ должна постоять 2-3 часа. Если вода из нее уйдет, это говорит о наличии микротрещин на корпусе. Соответственно, потребуется более детальная диагностика и ремонт.

Диагностика при помощи жидкости

— Сначала поверхность устройства необходимо полностью промыть. Для очистки воспользуйтесь ацетоном или другим растворителем. Можно использовать и керосин.
— После надо подготовить красящуюся жидкость. Она наносится на поверхность головки блока, после этого ждете 3-5 минут.
— Затем надо воспользоваться ветошью для смыва остатков жидкости. Вам необходимо посмотреть на корпус ГБЦ — при наличии трещин вы сможете увидеть повреждения.

Независимо от того, какой металлический сплав применяется в изготовлении блока, со временем в ходе работы может образоваться трещина в блоке цилиндров двигателя.

Визуально можно выявить глубокие разрывы, а вот микротрещины «на глаз» не определить.

Вероятные симптомы и причины

Ниже описаны признаки, по которым можно косвенно определить трещину в блоке или головке. Хотя, описанные признаки могут означать и иные неисправности.

  • Перегрев двигателя, из системы полностью вытекает антифриз. Если не стоит вопрос о герметичности самой системы охлаждения, в этом случае необходимо проверить насколько хорошо затянуты болты ГБЦ. Важно: будьте осторожны, при протяжке болтов они могут лопнуть.
  • Некорректная работа прибора управления температурой (термопары), вследствие перегрева происходит деформация головки блока цилиндров.
  • Неисправность пробки расширительного бачка, в которой клапан не держит давления, образуются воздушные пробки.
  • В тёплую погоду происходит колебание температуры двигателя. Стрелка термодатчика производит резкие скачки в сторону увеличения, либо уменьшения температур.
  • Вибрация двигателя или «троение», особенно это ощутимо при подъёме в гору. Как показывает практика, это один из распространенных симптомов образования именно микротрещин. Важно: чтобы подтвердить наличие микротрещин на блоке цилиндров или убедиться, что есть трещина в ГБЦ, выкрутите свечу зажигания. Если свеча мокрая, попробуйте жидкость на язык. Сладкий вкус означает что это антифриз, попадающий через микротрещину в масло. Долейте охлаждающую жидкость и включите двигатель, не закрывая капот и крышку расширительного бака. Если жидкость сразу начнёт кипеть, это верный признак наличия трещины в ГБЦ.
  • Велика вероятность появления трещин возле направляющей втулки или втулки впускного клапана. В этом случае головку придется менять.
  • Уходят газы. Для определения утечки можно надеть резиновую медицинскую перчатку на расширительный бачок, или горловину радиатора, и закрепить канцелярской резинкой. Если перчатка надувается, значит проблема есть.

Антифриз лучше использовать импортный и безсиликатный G-11 – для алюминиевых блоков. Для чугунных блоков цилиндров лучше использовать антифриз красный, штатный. Он рассчитан под температуру -80 +135.

Методы определения

Чтобы окончательно убедиться в образовании микротрещин, существует несколько способов определения дефектов.

  • Производится установка магнитов по корпусу устройства или ГБЦ. Сверху насыпается металлическую стружку. Она начинает двигаться к местам установки магнитов, забиваясь в трещины.
  • На тщательно промытую ацетоном либо керосином поверхность ГБЦ наносим особую жидкую краску и ждем 10 минут. После этого чистой тряпкой стираем оставшуюся краску. Дефекты после такого метода обнаруживаются сразу.
  • Для проверки целостности можно использовать жидкость. Для этого необходимо герметично закрыть все отверстия и залить в канал воды. С помощью насоса закачиваем в канал воздух под давлением 0,7 Мпа. Оставляем блок в таком состоянии на несколько часов. Ушедшая вода скажет о том, что в головке блока присутствуют дефекты. Таким же образом целостность проверяется путем погружения блока в емкость с водой. В этом случае пузырьки покажут место трещин.

Места расположения дефектов, за устранение которых браться не стоит.

  • на клапанных гнёздах;
  • на зеркалах цилиндров;
  • на плоскости прилегания блока и головки.

Как заделать поврежденные места

Заделывание электросваркой

Засверлить трещины сверлом, чтобы они не пошли дальше и не начали увеличиваться во время работы. Зашлифовать.

Разогреваем блок до 600-650 градусов. Для заделки используем пруток присадочный из чугунно-медного сплава, диаметром 5 мм и флюс. Шов предохранить от окисления с помощью буры.

На поверхности в блоке двигателя должен остаться ровный слой с выступом не более 2 мм. После этого охлаждаем блок в термошкафу.

Электродуговая сварка

В этом случае подогрев блока не требуется. Электронная проволока идёт в качестве присадочного материала. Аргон используется как среда для сварки. Не допускайте перегрева свыше 60 градусов.

Заделка трещин ГБЦ

Нагреваем головку до температуры 200 градусов. Используем для этого ацетиленовую горелку. Заделывание производится при помощи постоянного тока. Диаметр электрода выбираем в зависимости от ширины и толщины стенки.

Приварка заплаты

Подбираем кусок металла, размером с трещину. Жестянкой обворачиваем медные электроды из медного сплава и привариваем заплату. Шлифуем и в довершение покрываем эпоксидной пастой.

Применение эпоксидной пасты

Разлом разделать шлифовкой и засверлить концы трещин сверлом, диаметром не более 85 мм. В отверстия засадить медные заглушки. По очертаниям трещин проходимся насечкой, для создания искусственной шероховатости.

Поверхность обезжириваем с применением ацетона, подогреваем с помощью инфракрасной лампы до температуры 80 градусов. На разлом наносим эпоксидную пасту в следующей последовательности:

  • 1 слой 1 мм,
  • второй 2-3 мм,
  • третий 3-4 мм.

Выдержать в течение суток при температуре 20 градусов, затем необходимо просушить место ремонта в сушильной камере, при температуре 90 градусов, в течение одного часа.

После просушки склеенный участок зачистить и выровнять шлифовкой.

Опытный автомобилист знает, что работа автомобиля зависит от работоспособности двигателя. А одним из основных узлов мотора является головка. Как проверить ГБЦ на микротрещины и каковы признаки появления трещин на головке? Подробнее об этом можно узнать здесь.

Признаки трещин в головке блока цилиндров

В большинстве случаев износ мотора происходит в его верхней части, то есть на головке. Причин, которые влияют на выход из строя блока, множество. Распространенной является перегрев мотора, когда из системы охлаждения полностью вытекает антифриз. Это происходит в результате некорректного затягивания штифтов ГБЦ. Это и неправильная работа устройства регулирования температуры, может стать причиной деформации плоскости ГБЦ.

Стрелкой отмечен дефект поверхности

Рассмотрим признаки и симптомы, которые свидетельствуют о появлении трещин на ГБЦ и необходимости ремонта агрегата:

  • Моторная жидкость пенится, в ней появляются пузырьки. Если в головке образовалась трещина, в масло может попадать охлаждающая жидкость. В этом случае антифриз будет уходить из расширительного бачка по неизвестной причине. Если нужно постоянно доливать хладагент в систему, это должно насторожить хозяина машины. В этом случае в расширительном бачке антифриза будет образовываться масляная пленка — это точный симптом появления микротрещины в головке двигателя.
    При такой неисправности в теплую погоду температура мотора будет то падать, то подниматься. Этот признак не распространенный, но если заметили, что стрелка на датчике температуры то опускается, то опять поднимается, то это должно насторожить.
  • Троение двигателя. ДВС очень вибрирует, особенно при езде в гору. Этот симптом является следствием образования микротрещины. Если в него попадает антифриз, а масло не пенное, то есть другой способ вычислить неисправность. Для этого нужно демонтировать свечу и посмотреть на нее: если на свече есть жидкость, то вытрите ее пальцем и приложите на язык. Любой антифриз имеет сладковатый привкус. Если это так, то на головке блока вашего авто образовалась трещина.

Дефект на ГБЦ

  • Моторная жидкость уходит, ее постоянно нужно доливать. В этом случае по антифризу вычислить трещинку не выйдет. Если щель появилась рядом с направляющей втулкой впускного клапана, то при работе двигателя масло будет затягивать в цилиндр.
    Если во впускной клапан будет попадать ОЖ, то при долгой езде она в буквальном смысле слова отмоет поршни до идеальной чистоты. Проверить это легко: открутить свечи и посмотреть на состояние поршней.
  • Кипение ОЖ. Заметили, что антифриз постоянно кипит, откройте капот и крышку расширительного бачка. Долейте столько жидкости, сколько ни хватало и заведите мотор. Если антифриз сразу начнет кипеть, то сомнений в неисправности быть не должно.
  • Варианты диагностики проблемы

    Чтобы сделать ремонт и устранить микротрещины, нужно быть полностью уверенным в том, что они есть. Рассмотрим несколько вариантов диагностики, которые можно провести дома.

    Магнитно-порошковая диагностика

    Метод является самым оперативным видом ремонта в обнаружении микротрещин. Заключается в следующем: со всех сторон головки блока цилиндров установить магниты. ГБЦ сверху обсыпать металлической стружкой, она начнет перемещаться к магнитам, оставаясь на трещинах и вмятинах. Так, заметить трещинки не составит труда.

    Металлическая стружка для диагностики

    Диагностика при помощи жидкости

    Чтобы проверить ГБЦ на наличие дефектов этим методом, понадобится специальная красящая жидкость.

    1. Поверхность головки тщательно промыть, для этого использовать ацетон, керосин или другой вид растворителя.
    2. Специальную жидкость нанести на очищенную поверхность и подождать несколько минут.
    3. Затем чистой тряпкой смыть остатки жидкости. Если на ГБЦ есть дефекты, то они будут видны невооруженным глазом.

    Проверка давлением

    Способ может быть реализован несколькими методами: с погружением головки цилиндров под воду и без него. Сделать проверку с погружением в воду:

    1. Если решили произвести диагностику с погружением головки цилиндров в воду, то нужно плотно закрыть все каналы контура верхней части агрегата, после чего поместить его в емкость и налить туда горячую воду.
    2. Затем в контур ГБЦ подать сжатый воздух и там, где появятся пузырьки, будут находиться микротрещины.

    Оборудование для диагностики давлением

    Метод без погружения блока в воду осуществляется для поиска дырочек в пробитых шинах:

    1. необходимо крепко закрыть все каналы контура ГБЦ.
    2. После этого на поверхность крышки головки следует налить мыльный раствор.
    3. В контур нужно подать воздух. Там, где на поверхности головки будет обнаружен дефект, появятся мыльные пузырьки.

    Проверка водой

    Метод не отличается от предыдущего. Разница только в том, что головку не нужно опускать в воду, а воду следует залить в нее:

    • Все отверстия герметично закрыть.
    • В канал налить воды побольше.
    • Затем, используя обычный насос, нужно накачать воздуха в канал, чтобы сделать давление не менее 0.7 МПа.
    • После необходимо дать постоять головке несколько часов. Если вода ушла, это свидетельствует о дефектах головки. Значит, без ремонта не обойтись.

    Аргонная сварка поверхности

    Ремонт дефектов

    Ремонт трещин блока желательно проводить при помощи сварки, этот метод является наиболее эффективным и надежным.

    1. Перед началом ремонта нужно вырезать кусок металла, по своим размерам соответствующий трещине. Глубина канавки должна быть не менее 8 мм, а форма должна быть клиновидной.
    2. Перед тем как заварить головку, ее нужно нагреть до температуры 200 градусов. Для этого можно использовать ацетиленовую горелку, но не паяльник.

    Заваривание трещин головки

  • Для ремонта используйте газовую установку с присадочными материалами. Эффективные результаты получаются при аргонно-дуговой сварке. К ГБЦ нужно подключить массу. Дуга должна гореть между головкой и электродом, туда же и следует подложить кусок металла, который будет заделана трещина.
  • Когда сварка завершена, шов тщательно зачищаем и еще раз опрессовываем. Если дефектов нет, то поверхность головки нужно отфрезеровать.
  • Видео «Ремонт микротрещин»

    К серьезным повреждениям мотора можно отнести деформирование его основных элементов — БЦ и ГБЦ. Если в головке блока микротрещина, устранить ее непросто — это одна из существенных поломок авто. Микротрещина может появиться после удара или из-за значительного износа. Также причиной может быть банальный заводской брак.

    Трещина в блоке цилиндров: признаки

    Есть симптомы, при обнаружении которых обязательно нужно диагностировать двигатель на предмет серьезных повреждений. Особенно часто о наличии разломов говорят такие признаки:

    1. Постоянный перегрев мотора. Разгерметизация системы приводит к вытеканию масла и перегреву силового агрегата. Проблема может появиться из-за прогорания прокладки.
    2. Неисправности термопары. Следствие — перегрев мотора и его деформация.
    3. Расширительный бочок не держит давление, в результате появляются воздушные пробки.
    4. Температурный датчик выдает неправильные показания. Если стрелка прибора ведет себя беспорядочно, это может говорить о резких изменениях температуры мотора при его работе.
    5. Мотор вибрирует. Это главный признак того, что образовалась трещина в блоке цилиндров. На трещину указывает также «троение» двигателя во время высокой нагрузки.

    Как проверить ГБЦ на трещины?

    Если говорят о трещине в ГБЦ, то совсем необязательно речь идет о серьезном повреждении. Как правило, на этой детали появляются микротрещины. Их можно определить такими методами:

    • механическая опрессовка;
    • сканирование при помощи ультразвука;
    • анализ магниточувствительным оборудованием;
    • гидроконтроль.

    Любой из этих способов эффективен. С их помощью определяют, в каком именно месте образовались микротрещины. Увы, далеко не все сервисные центры оснащены специальным оборудованием. Во многих наличие дефектов определяют при помощи воды или воздуха.

    Расскажем, в чем суть такой проверки. Внутренняя часть БЦ заполняется водой, а ремонтник наблюдает, в каком месте сочится жидкость. Если для диагностики применяют воздух, накачанная им деталь помещается в воду. Разлом определяется появляющимися на воде пузырьками.

    Есть другой способ найти дефект — при помощи магнитов. Место предполагаемой трещины определяем заранее. По ее краям устанавливаем 2 магнита. Расстояние между ними засыпаем металлическими опилками. Если трещина есть, магнитное поле будет разорвано и опилки сконцентрируются в месте разлома.

    Ремонт трещин ГБЦ на дизеле

    Способов устранения разломов много — все зависит от объема повреждения. В некоторых случаях блок лучше полностью заменить, чем пытаться его отремонтировать. Если повреждена гильза, то ее тоже меняют. Но здесь мы будем говорить о том, что делать, если деталь нужно именно отремонтировать.

    Подготовка

    Прежде всего дефект чугунного блока нужно зафиксировать. При помощи фрезы или отрезного абразивного круга на трещине проделываем канавку. Ее глубина не должна превышать 2 мм. Чтобы разрыв "не расползался", засверливаем его по краям. Также трещину прихватываем штифтами или сваркой. Прихватку нужно сделать минимум в 2 местах.

    Теперь обрабатываемой поверхности нужно придать необходимую для сцепления шероховатость. Лучше всего подойдет абразивный состав К-00-04-16. Абразивный порошок наносим на поверхность под давлением, пока не будет достигнута нужна степень адгезии. Для этого применяем абразивоструйный аппарат СД-6. Использовать его нужно на третьем режиме.

    Сварка

    Этот способ — самый распространённый, но важно чётко соблюдать регламент. Если при сварке допустить ошибку, при работе мотора швы разойдутся. Перед сваркой засверливаем концы разлома — так предотвратим его "расползание". Засверливаем под углом 90 градусов.

    БЦ предварительно разогреваем до 650 градусов. Потом накладываем сварочный шов. В качестве присадки используем чугунный прут. Потом остужаем разогретую сваркой деталь. Охлаждение должно быть постепенным, иначе шов разорвется. Заваривание шва должно быть на холодной детали. Сварка проводится медными электродами в железной обертке. Наложенный шов обрабатываем эпоксидной пастой — для этого лучше использовать шпатель. Шов подсушиваем при комнатной температуре. По завершении работ шов шлифуем.

    SEAL-LOCK

    Трещина в ГБЦ может быть заделана и этим, надо сказать, довольно непростым способом. Плюс способа в том, что никакой сварки и даже снятия двигателя не требуется. Разломы заделываются металлом.

    Прежде всего трещину надо локализовать, рассверлив по краям. Затем вдоль трещины с разных сторон делаем несколько отверстий, в которые помещаем скобы для стяжки. Стягивающие скобы есть разных видов. Они отличаются как по длине, так и по форме. На СТО их могут сделать и под заказ, если того потребует конфигурация разлома.

    Между установленными скобами при помощи дрели делаем отверстие. Метчиком в нем нарезаем резьбу. Полученное резьбовое отверстие обрабатываем специальной жидкостью для предотвращения окиси. После этого вкручиваем металлическую заглушку — такую можно купить на СТО. Она сделана из специального металла, вступающего в активный контакт с металлом БЦ. На той части заглушки, которая после вкручивания остаётся на поверхности, делаем подпил. В этом месте ее легко сломать. Выступающую часть аккуратно зашлифовываем.

    Затем делаем следующее отверстие и повторяем процедуру. Процесс продолжаем до тех пор, пока вся трещина не окажется заполнена заглушками. По завершении работ образуется шов. Его спрессовываем дополнительно — это нужно для ликвидации оставшихся пустот. Для этого используем пневматический молоток. В результате получится прочный шов, намного качественнее сварочного. Его преимущества:

    • перепады температуры ему не страшны;
    • прочность;
    • отсутствие напряжения металла.

    Наложение эпоксида

    Суть этого способа в том, что на поверхности разлома появляется слой из стекловолокна и эпоксидной смолы. Сначала обрабатываемый участок обезжириваем для лучшей "приживаемости" состава. Затем по очереди накладываем эпоксидку и стекловолокно. И то, и другое кладём в несколько слоев, но завершающим слоем должна быть эпоксидная смола.

    Способов заделать разлом в БЦ много — как простых, так и сложных. Но выбирать вариант устранения проблемы нужно, исходя из степени повреждения.

    Ремонт ГБЦ

    Ремонт головок блока цилиндров

     Наиболее часто встречающаяся проблема в головках блока цилиндров (ГБЦ) – выброс газов в расширительный бачок (радиатор), попадающих туда из камеры сгорания через трещины в теле головки. Иначе говоря, двигатель «газит». Явно видимая «своими глазами» или глазами моториста трещина на поверхности ГБЦ (например, трещина от отверстия распылителя к седлу клапана) не означает, что нужно немедленно выкинуть эту головку и купить новую или с разборки, что бывает довольно дорого. Для начала такую головку нужно проверить на герметичность, чтобы убедиться в ее работоспособности. Стоит отметить, что далеко не всегда, когда «газит» двигатель это связано с дефектом головки. Проблема может быть и в гильзах, посадке гильзы, прокладке ГБЦ, да и в самом блоке цилиндров (БЦ) в конце концов. Не все головки можно отремонтировать.
       Довольно часто при проверке на герметичность выявляются неустранимые дефекты (трещины):
    - трещины в выпускных и впускных каналах головок - в такие места невозможно завести ремонтный инструмент;
    - трещины по дну гнезда седла клапана (только для чугунных ГБЦ) – здесь толщина стенки между водяной рубашкой и гнездом седла не более 2 мм и добиться в таких местах полной герметичности практически невозможно;
    - некоторые трещины, уходящие с привалочной поверхности головки в форкамеру.
       В годных герметичных головках можно устранить такие дефекты:
    - замена сёдел;
    - замена направляющих втулок;
    - шлифовка сёдел; - шлифовка фасок клапанов;
    - шлифовка привалочной плоскости;
    - восстановление посадочных мест под стаканы форсунок;
    - изготовление и замена заглушек;
    - удаление из головок оборванных шпилек и болтов, изготовление и установка резьбовых ввёртышей;
    - ремонт свечных отверстий.
        Итак, рассмотрим более детально процесс ремонт головки блока цилиндров (ГБЦ).
     1.Мойка деталей двигателя производится в (Мойка деталей)в автоматической струйной моечной машине для деталей, узлов и агрегатов. Для обеспечения необходимого состояния детали мойка деталей двигателя производится в три этапа:
    - предварительная мойка сильных загрязнений перед разборкой узлов;
    - предварительная мойка деталей после разборки, перед механической обработкой и ремонтом;
    - предварительная мойка деталей после завершения механической обработки и ремонта.
       Для головок блока цилиндров (ГБЦ) перед сборкой производится окончательная мойка. Окончательная мойка блоков цилиндров осуществляется механиками непосредственно перед сборкой двигателя.
       Мойка деталей двигателя в  автоматической моечной машине производится с применением специальных моющих средств, не разрушающих (корродирующих) металл.
       Средство Деталан является эффективными, экологически безопасными индустриальными очистителями на водной основе. Может заменять традиционные очищающие средства, химические вещества, такие как кальцинированная и каустическая сода, керосин, бензин, Уайт-спирит, агрессивные растворители, хладоны и т.п. Средства серии «Деталан»  обладают следующими свойствами:
    - высокой очищающей способностью;
    - отсутствием разрушающего действия на металлы, лакокрасочные материалы, резину, пластмассы, стекло, и другие материалы;
    - отсутствием резкого неприятного запаха, раздражающего действия на кожу и токсического воздействия на организм человека;
    - химической и физической стабильностью при использовании и хранении;
    - пожаро-, взрывобезопасны;
    - эффективны в широком диапазоне температур и в воде любой жесткости;
    - экономичны в использовании.
        2. Перед тем, как приступить к мойке деталей, ГБЦ следует разобрать. Специально для процессов разборки и сборки ГБЦ используется (Агрегатный участок) стенд для разборки-сборки головок блоков цилиндров. Универсальный пневматический  с поворотным (360°С) монтажным столом. Стенд позволяет быстро, качественно и без физических усилий производить демонтаж и монтаж клапанов в обычных и мультиклапанных головках блока цилиндров легковых и грузовых автомобилей. Стенд является полноценным рабочим местом для ремонта, что позволяет резко повысить эффективность работ по ремонту ГБЦ. Демонтаж и монтаж клапанов, ремонт, становиться возможным, осуществлять за одну операцию базировки ГБЦ, сокращая время ремонта за счет исключения вспомогательных операций. Перед сборкой все детали головки повторно моются в автоматической мойке и ополаскиваются водой.
        3. Ремонт головки блока начинается с её проверки на герметичность в нагретой до 90°C водяной ванне и давлением воздуха внутри головки 2,0-3,0 атм. Только лишь после восстановления герметичности (заделки трещин, ремонта гнезда стакана форсунки и т.п.) выполняются дефектовка всех деталей и тела головки, а, затем, и все остальные необходимые ремонтные операции.

    Ремонт трещин в головке цилиндров - двигатели ATP

    Ремонт трещин в головке цилиндров

    Ларри Карли

    Вы когда-нибудь задумывались, зачем двигателям столько разных прокладок? Это связано с тем, что двигатели имеют множество различных потребностей в уплотнении, что приводит к различным ситуациям сбыта, которые должен выполнять каждый контрольный сотрудник.

    Спросите любого производителя двигателей, который снимал головку блока цилиндров с двигателя последней модели, и он или она согласится: сегодня трещины - серьезная проблема.

    Кажется, что многие головки блока цилиндров с самого начала обречены на трещину из-за их легкости и конструкции. В частности, алюминиевые головки верхнего кулачка (OHC) часто бывают деформированными, а также треснутыми. Но то же самое и со многими чугунными головками с толкателями.

    Одной из причин растрескивания головок из чугуна является напряжение, возникающее при индукционной закалке седел клапана. Концентрированный процесс нагрева, который приводит к упрочнению седел клапанов, также создает остаточные напряжения в головке, которые могут привести к ее растрескиванию позже, даже если двигатель никогда не перегревался.Трещины обычно образуются в местах наибольшего напряжения, часто между седлами клапана.

    Некоторые головки, такие как головки Ford 2.9L V6 и Escort 1.6L, печально известны своим растрескиванием. Другие известные проблемы с растрескиванием включают в себя чугунные головки Ford 2.3L и 2.5L «HSC» (с высоким вихревым сгоранием), головки General Motor 2.5L «Iron Duke», шестицилиндровую головку GM 250 со встроенным выпускным коллектором и 1987 г. и позже Chevy small block V8 «Vortex» головки.

    Dodge также имел проблемы с растрескиванием чугунных головок на последних моделях двигателей 318 Magnum.При ремонте двигателей почти все эти головки имеют трещины между седлами клапанов.

    Независимо от двигателя, трещины часто встречаются между седлами клапанов, в выпускных отверстиях, между отверстием свечи зажигания и седлами клапанов, вокруг направляющих клапанов, между камерами сгорания, даже на верхней части головки.

    Их часто называют причиной отказа головы. Но во многих случаях трещины являются не причиной отказа, а симптомом другой основной проблемы, такой как перегрев, детонация или неправильная установка (неправильный момент затяжки болтов головки, грязная резьба болтов и т. Д.).

    Почему трескаются головы

    Трещины обычно образуются, когда головка блока цилиндров подвергается слишком большим тепловым нагрузкам. Потеря охлаждающей жидкости, сильный перегрев, а также резкие изменения рабочей температуры с горячей на холодную могут создать условия, которые могут вызвать образование трещин.

    Проще говоря, при нагревании металл расширяется. Алюминий расширяется почти в два раза быстрее, чем чугун, что создает несоответствие в скорости расширения биметаллических двигателей с алюминиевыми головками и чугунными блоками.Хотя головки предназначены для выдерживания определенного количества нормального расширения, повышенные рабочие температуры могут вытолкнуть головку за эти проектные пределы, что приведет к деформации металла. Это, в свою очередь, может вызвать образование трещин по мере охлаждения и сжатия металла.

    Когда верхние кулачковые головки нагреваются, они часто вздуваются и выгибаются посередине. Это может привести к заеданию или поломке распредвала OHC, а также к образованию трещин на нижней стороне головки. Головки толкателя не такие толстые, как головки OHC, поэтому они менее уязвимы для такого рода напряжений и коробления.Но даже головки толкателей имеют свой предел, и при слишком большом толкании они также деформируются и треснут.

    Поиск трещин

    Если образовалась трещина между рубашкой охлаждения и камерой сгорания, отверстием или любой другой внешней поверхностью на головке, это может привести к утечке охлаждающей жидкости. Если утечка находится в камере сгорания, она может остаться незамеченной до тех пор, пока двигатель не перегреется из-за потери охлаждающей жидкости. Охлаждающая жидкость в камере сгорания может ускорить износ колец и цилиндров и разрушить подшипники.Если утечка достаточно велика, она может даже заблокировать цилиндр.

    Горючие газы, попадающие в систему охлаждения через трещину, также могут ускорить разрушение охлаждающей жидкости и коррозию. Испытание блока и головок под давлением, чтобы убедиться, что они выдерживают давление, является хорошим методом для обнаружения таких «скрытых» трещин, а также утечек пористости в алюминиевых отливках.

    Утечка охлаждающей жидкости в выхлопную систему через трещину в выхлопном отверстии может привести к загрязнению силиконом каталитического нейтрализатора и кислородного датчика.Силикон оказывает на эти компоненты такое же покрытие, что и свинец, и в конечном итоге приведет к выходу из строя датчика O2 и преобразователя.

    Внешние утечки охлаждающей жидкости из-за трещин встречаются не так часто, потому что внешняя часть головки значительно холоднее, чем поверхности камеры сгорания и выпускного отверстия. Даже в этом случае в этих местах иногда образуются трещины, по которым течет охлаждающая жидкость.

    «Сухие» трещины, по которым не течет охлаждающая жидкость, могут вызывать или не вызывать проблемы в зависимости от того, где они образуются. Трещины между седлами клапана или вокруг них в алюминиевой головке могут привести к ослаблению седел и их выпадению.Трещины вокруг направляющих клапана могут привести к ослаблению направляющих клапана, что может повредить клапаны.

    Даже если трещина не вызывает очевидных проблем, ее не следует игнорировать, потому что большинство трещин имеют тенденцию к распространению и распространению со временем. Другими словами, маленькие безобидные трещины могут превратиться в большие неприятные трещины, и невозможно предсказать, когда это может произойти или насколько далеко вырастет трещина.

    Многие трещины очевидны невооруженным глазом, но другие необходимо найти различными способами.Магнитопорошковый контроль уже давно является популярным методом выявления трещин в чугунных головках. Но этот метод не работает с алюминием, потому что алюминий немагнитен. Алюминиевые головки должны быть испытаны давлением и / или обработаны проникающим красителем для обнаружения трещин и утечек пористости. Головки из чугуна также должны быть испытаны под давлением, чтобы проверить наличие скрытых трещин в охлаждающих рубашках и портах, которые не видны снаружи напрямую.

    Важным моментом здесь является то, что все головки должны быть тщательно проверены на предмет трещин перед выполнением каких-либо работ с машиной.Лучше до переделки направляющих и седел клапанов обнаружить трещину в головке, чем потом. Считайте обнаружение трещин своей первой линией защиты от повторных атак.

    Прогноз

    Трещины не обязательно означают, что головку блока цилиндров необходимо заменить. Фактически, многие треснувшие головы, которые когда-то считались «неподдающимися ремонту», теперь ремонтируются. Ремонт треснувшей головки блока цилиндров всегда сопряжен с определенным риском, но при правильном выполнении он обычно намного дешевле, чем замена треснувшей головки на новую или использованную отливку.Большинство мелких трещин в чугуне, а также в алюминиевых головках можно отремонтировать с помощью штифта. Более крупные трещины в алюминиевых головках обычно требуют сварки TIG (вольфрамовый инертный газ). Более крупные трещины в чугунных головках часто можно отремонтировать с помощью сварки в печи или газопламенной сварки.

    Сварка в печи большой чугунной дизельной головки часто стоит затраченных усилий из-за высокой стоимости отливки, но также имеет экономический смысл для многих поздних моделей чугунных головок легковых автомобилей, если головку можно отремонтировать за меньшую стоимость нового или бывшего в употреблении отливки.Многие головки поздних моделей довольно дороги и их трудно найти, поэтому некоторые головки, которые были бы списаны из-за трещин, сейчас ремонтируются и возвращаются в эксплуатацию. Все зависит от рыночной стоимости головы и стоимости ее замены на новую или бывшую в употреблении отливку. Чем выше стоимость головки и чем выше стоимость ее замены, тем больше смысла ремонтировать головку, чем заменять ее.

    Печь для сварки трещин в чугуне

    Сварка чугуна в печи часто называют «черным искусством» ремонта трещин, потому что это требует много тепла и навыков оператора.Неопытный сварщик не сможет быстро научиться сваривать чугун в печи. Те, кто освоил этот процесс, говорят, что для его освоения требуется от шести месяцев до года постоянной практики. Если бы это было так просто, все бы этим занимались. Это не так, и поэтому некоторые магазины создали для себя успешную нишу, специализируясь на сварке чугунных головок в печах.

    Чтобы сварить чугунную головку в печи, ее сначала предварительно нагревают в печи до 1300 ° F (вишнево-красный).Этот шаг абсолютно необходим для минимизации теплового удара и расслабления металла, чтобы он не деформировался при воздействии горелки на отливку.

    Когда температура предварительного нагрева головки стабилизируется (это занимает около часа), для плавления чугуна (который плавится при температуре от 2400 ° до 2600 ° F) используется оксиацетиленовая горелка с «нейтральным пламенем», в которой содержится немного больше ацетилена, чем кислорода. Затем трещину можно заполнить, используя чугунный присадочный стержень 1/4 дюйма и флюс из буры. Хитрость здесь в том, чтобы сохранить чистоту сварного шва, добавив немного флюса, чтобы примеси поднялись вверх.Затем примеси могут быть удалены из зоны ремонта с помощью горелки.

    При создании изношенного или поврежденного седла клапана в чугунной головке для заполнения отверстия можно использовать заглушку из угольного графита. Затем вокруг пробки создается сварной шов. Лужа будет примерно в полдюйма глубиной и примерно два дюйма в диаметре. Для этого требуется много тепла, около 5000 ° F.

    После заполнения трещины наступает долгое медленное остывание. Этот шаг также важен для предотвращения перекоса головы.Если чугун остывает слишком быстро, окружающий металл может отодвинуться от сварного шва, что приведет к открытию новых трещин. Углерод в чугуне также может превращаться в карбид, что делает металл слишком твердым и хрупким для обработки. Поэтому отливку необходимо охлаждать очень медленно, чтобы предотвратить эти нежелательные металлургические изменения. Медленное охлаждение может быть достигнуто, если обернуть голову изолирующим одеялом и держать голову в горячей камере, чтобы она остывала со скоростью не более 200 ° F в час. При такой скорости может потребоваться от 8 до 12 часов, чтобы медленно остыть до комнатной температуры.После того, как головка остынет, ее можно очистить от накипи, обработать и испытать под давлением во второй раз, чтобы проверить на утечки. Если утечек не обнаружено, можно приступать к окончательной работе с машиной и сборке. Некоторые магазины даже проводят испытание под давлением в третий раз, если седла клапана были запрессованы, чтобы убедиться, что после установки седел не открылись трещины.

    Из-за высоких температур при сварке в печи индукционная закалка встроенных седел клапана обычно нарушается.Это может потребовать замены выхлопных сидений, чтобы сиденья не вылетели при возвращении головки в эксплуатацию. По этой причине некоторые цеха предпочитают паять трещины сварным швом, а не швом в печи. При сварке пайкой работа может выполняться при температуре от 800 ° до 900 ° F, поэтому головка не сильно нагревается.

    Трещины при сварке распылением пламенем

    Другой способ устранения трещин в чугунных головках и блоках - это сварка напылением пламенем (порошковая). Процесс аналогичен пайке, но для ремонта высокой прочности используется никелевый порошок и специальная горелка.

    Базовая технология сварки чугуна распылением пламенем существует уже 40 лет, но только недавно была адаптирована для применения в автомобилях. Основные преимущества этого метода в том, что он проще и быстрее, чем сварка в печи.

    Сварка с распылением пламенем может обеспечить прочный и долговечный ремонт, такой же, как и сварка в печи, но без особого нагрева. Голову еще нужно подогреть и подогреть, но не столько и не так долго. Для сварки распылением требуется предварительный нагрев от 1000 до 1400 ° F.Нагревается только область сварного шва, поэтому риск деформации невелик.

    При сварке напылением пламенем используются порошки на основе никеля и требуется специальная горелка. Горелка для сварки кислородно-ацетиленовым распылением оснащена бункером, управляемым курком, который подает никелевый порошок в пламя. Когда порошок подвергается воздействию пламени, он плавится и расплавляется по сторонам трещины, заполняя зону ремонта. Процесс похож на пайку, но приводит к гораздо более надежному ремонту. Порошок можно использовать для заполнения отверстий и трещин, а также для наращивания изношенных или поврежденных седел клапанов.

    Процесс идет очень быстро и может заполнить трехдюймовое отверстие менее чем за минуту. При сварке в печи на заполнение отверстия такого же размера может уйти в три раза больше времени, а затем деталь нужно медленно охлаждать в течение нескольких часов, чтобы она не растрескалась.

    Сварку напылением пламенем легче освоить, чем сварку в печи, но все же требуется обучение и время для изучения. Трещины необходимо правильно подготовить путем шлифовки поврежденных участков с V-образной фаской. Обе стороны зоны ремонта должны быть чистыми.Ключом к успеху является нанесение нужного количества тепла на участок ремонта. Требуется тусклый вишнево-красный цвет или температура от 1300 до 1400 ° F; в противном случае никелевый порошок может не прилипнуть должным образом.

    Трещины для сварки TIG алюминия

    Трещины в алюминиевых головках чаще всего ремонтируются сваркой TIG (хотя штифтовка также работает с небольшими доступными трещинами). Первым этапом сварки алюминия является подготовка трещины. Перед шлифовкой трещины головка должна быть чистой, обезжиренной и сухой.Трещину необходимо полностью отшлифовать. Простое шлифование поверхности и приваривание трещины, вероятно, будет недолговечным временным решением, потому что основная трещина все еще существует и будет продолжать расти. После шлифовки поверхность металла следует очистить проволочной щеткой из нержавеющей стали.

    При контакте с воздухом алюминий образует оксидное покрытие, загрязняющее сварной шов и препятствующее плавлению. Сварочный аппарат TIG предотвращает образование оксидного слоя, пропитывая сварной шов постоянной подачей инертного газа (обычно аргона).Переменный ток используется для попеременного нагрева металла и сжигания образовавшегося оксида.

    Поскольку алюминий может треснуть при воздействии слишком большого количества тепла в концентрированной области, головку необходимо предварительно нагреть в духовке до 450–550 ° F, чтобы устранить тепловое напряжение. Дополнительное тепло также облегчает сварку головки, поскольку алюминий быстро отводит тепло от зоны сварки. Поддержание головки в горячем состоянии - один из приемов успешной сварки алюминия, который требует работы в месте, где нет сквозняков, и иногда повторно нагревает голову.

    Методы сварки различаются, но основная идея состоит в том, чтобы расплавить окружающий металл и заполнить трещину расплавленным металлом и присадочным стержнем. Опытный сварщик может даже «переделать» сильно поврежденный участок, сохранив головку, которая в противном случае оказалась бы ненужной. Самые прочные сварные швы достигаются при использовании присадочного прутка из того же сплава, что и головка, или очень близкого к нему. Хорошо работают две присадочные прутки №4043 и №5356 с 5-процентным содержанием магния. Тип электрода, который используется в сварочном аппарате, также может иметь значение.Вольфрамовые ториевые электроды хорошо работают с алюминием, но циркониевые вольфрамовые электроды (которые намного дороже) считаются лучшими.

    После сварки необходимо дать головке медленно остыть. Для этого голову снова кладут в духовку или укутывают изолирующим одеялом. Длительное медленное охлаждение снимает напряжение в металле, которое, если его не снять, может привести к растрескиванию.

    Трещины с закреплением

    Штифты - это наиболее часто используемый метод ремонта трещин в чугунных головках, поскольку он быстрый, надежный и дешевый.Его также можно использовать для ремонта алюминиевых отливок. Закрепление - это относительно простая техника для изучения и использования, не требующая каких-либо специальных инструментов, кроме сверла, направляющего приспособления и метчика, и не требует нагрева.

    Техника включает в себя сверление отверстий на обоих концах трещины, чтобы предотвратить ее распространение, затем сверление отверстий с разными интервалами по длине трещины, установку штифтов внахлест, чтобы заполнить трещину, а затем закалку штифтов с помощью пневматического молотка для герметизации. и растушуйте поверхность.Могут использоваться как конические штифты, так и прямые штифты.

    Конические штифты при затягивании сами втягиваются в трещину, обеспечивая плотное прилегание по всей длине штифта. Это происходит из-за того, что резьба как на коническом штифте, так и на отверстии имеет посадку с натягом. Уплотнитель на самом деле не нужен, но его можно использовать для дополнительной страховки. Отверстия для конических штифтов должны быть аккуратно нарезаны вручную коническим метчиком, а штифты вручную затянуты.

    Прямые штифты, для сравнения, можно установить с помощью обычного прямого метчика и дрели.Однако прямые штифты должны быть закрыты коническим буртиком на одном конце штифта и / или герметиком.

    Если трещина находится вдоль внешнего края или угла, который требует поддержки, чтобы удерживать стороны трещины вместе, или если трещина находится в области, которая может открыться или потянуться, когда отливка находится под нагрузкой или нагревается, обычные штифты не сработает. Одним из решений является использование «замков», чтобы удерживать две стороны трещины вместе, и / или использование специальных штифтов с рисунком резьбы «спиральный крючок» или «обратный шаг».Эти булавки могут удерживать трещину, а не просто заполнять ее.

    Трещины на тонких участках отливки (менее 1/8 дюйма) трудно отремонтировать, поскольку толщина металла недостаточна для поддержки резьбы на стандартном штифте. В этих случаях необходимо использовать очень маленькие штифты для заполнения трещины.

    В некоторых случаях, например в головках Dodge 318 Magnum, трещину между седлами клапана часто можно отремонтировать с помощью одного пальца из мягкой стали с потайным буртиком.Стальной штифт лучше всего подходит для этого применения, потому что он лучше выдерживает нагрев, чем чугунный штифт. После того, как трещина будет устранена, сиденья можно подвергнуть дополнительной обработке. Нет необходимости обрезать головку для установки вставок седла клапана.

    Если седло клапана сильно повреждено или утоплено и необходимо установить новое седло, используйте седло наименьшего диаметра и самое мелкое, подходящее для данной области применения. Это снизит риск образования трещин в будущем из-за чрезмерных нагрузок на головку.

    Стоимость ремонта головки цилиндров с трещиной ❤️ Все, что вам нужно знать

    Головка блока цилиндров в вашем двигателе закрывает камеру сгорания сверху.Таким образом, верхняя часть двигателя называется головкой блока цилиндров, а нижняя часть - блоком двигателя. Пространство между головкой блока цилиндров и блоком цилиндров - это место, где находится прокладка головки. Когда ваша головка цилиндров работает должным образом, она поддерживает цилиндры в вашем двигателе смазанными, чтобы они поддерживали свою температуру и обеспечивали плавное движение, когда клапаны открываются и закрываются, а поршни поднимаются и опускаются во время реакции сгорания. Один из наиболее распространенных способов выхода из строя головки блока цилиндров - это трещина, и когда это происходит, вы можете посмотреть счет за ремонт, который может стоить вам , где-то от 500 до 700 долларов .

    Авторемонт стоит ДОРОГОЙ


    Стоимость ремонта головки блока цилиндров может сильно различаться в зависимости от ряда различных факторов. Очевидно, что марка, модель и год выпуска вашего автомобиля будут иметь прямое отношение к стоимости, как и степень повреждений, нанесенных вашей головке блока цилиндров. И, конечно же, если вы отнесете свою машину в автосалон, ее ремонт будет стоить дороже, чем у механика. А своими руками выйдет еще дешевле.При ремонте головки блока цилиндров необходимо учитывать множество различных факторов.

    Что вызывает трещину в головке блока цилиндров?

    Несмотря на то, что головка блока цилиндров в вашем автомобиле предназначена для того, чтобы выдерживать большие нагрузки, а также высокие температуры, ничто не может длиться вечно, и несчастные случаи, а также производственные дефекты и другие проблемы могут в конечном итоге привести к повреждению головки блока цилиндров. По большей части, это наиболее частые причины появления трещин на головке блока цилиндров.

    Воздух в системе охлаждения : Если у вас есть воздух в ваших охлаждающих трубопроводах, а не только смесь воды и антифриза, которая должна быть там, у вас могут возникнуть горячие точки, которые заставят двигатель нагреваться намного сильнее, чем он должен. Это может быть трудно обнаружить, потому что бывают случаи, когда вы можете проверить температуру вашего двигателя и увидеть, что она кажется нормальной, но затем воздушный карман пройдет через систему, и это приведет к ее повторному нагреву.Из-за этого датчики могут быть не в состоянии обнаружить, что у вас есть проблема с перегревом двигателя, и повреждение может выйти из-под контроля, пока головка блока цилиндров не треснет.

    Перегрев: Обычно перегрев двигателя является одной из наиболее очевидных причин повреждения головки блока цилиндров. Перегрев двигателя, вероятно, является наиболее частой причиной трещин в головках цилиндров. Головка блока цилиндров предназначена только для работы с температурами в определенном диапазоне.Легкий алюминиевый сплав, из которого он сделан, сломается, если он будет слишком долго подвергаться воздействию необычно высоких температур.

    Сломанный водяной насос : Как и воздух в ваших охлаждающих линиях, сломанный водяной насос приведет к тому, что охлаждающая жидкость не будет циркулировать должным образом. Когда он ломается, охлаждающая жидкость не может циркулировать должным образом, и это приведет к сильному перегреву вашего двигателя.

    Утечка охлаждающей жидкости : охлаждающая жидкость может протекать из нескольких мест по всей системе охлаждения, но независимо от того, где происходит утечка, если у вас недостаточно циркуляции по линиям, двигатель перегревается и, как мы видно, что может привести к поломке ГБЦ.

    Плохой термостат : Ваш двигатель должен работать где-то между 190 и 210 градусами Фаренгейта. Температура регулируется термостатом, который либо позволяет хладагенту продолжать течь, либо блокирует его в зависимости от требований к температуре в данный момент. Если он не может функционировать должным образом, если он застревает в одном или другом положении, это может либо вызвать постоянный поток охлаждающей жидкости, так что ваш двигатель не может нагреться до температуры, либо он может заблокировать поток, так что ваш двигатель будет перегреваться, что приведет к его перегреву. в свою очередь вызывает повреждение головки блока цилиндров.

    Признаки и симптомы треснувшей головки цилиндров

    При образовании трещины в головке блока цилиндров может появиться ряд симптомов, которые указывают на то, что у вас возникла проблема. Одно из них само по себе не обязательно означает треснувшую головку блока цилиндров, но если вы столкнулись с несколькими из них, вы определенно захотите проверить ее, прежде чем ситуация станет еще хуже.

    Утечки охлаждающей жидкости: Как мы выяснили с причинами поломки головки блока цилиндров, охлаждающая жидкость также может быть признаком поломки головки блока цилиндров.Если трещина возникнет не в том месте, одновременно с ней будет вытекать охлаждающая жидкость. Это означает, что ваш двигатель будет продолжать перегреваться, и ситуация может стать намного хуже. Если вам повезет, утечка охлаждающей жидкости будет видна снаружи вашего автомобиля, капая под вашу машину. Однако некоторые утечки охлаждающей жидкости могут произойти внутри двигателя и вместо этого заполнить камеру сгорания.

    Дым: Если у вас есть достаточно большая трещина в головке блока цилиндров, вы заметите дым, выходящий из задней части автомобиля, когда начнете движение.Это результат утечки охлаждающей жидкости в камеру сгорания и капание масла на детали двигателя.

    Пропуски зажигания в двигателе: Когда ваша головка блока цилиндров ломается достаточно сильно, вы можете начать испытывать пропуски зажигания в двигателе. Это вызвано тем, что смесь топлива и воздуха не может должным образом сгорать в камере сгорания.

    Низкая производительность двигателя : Существует ряд причин, по которым ваш двигатель может работать плохо, и это, вероятно, будет одним из первых симптомов трещины в головке блока цилиндров.Это может затруднить диагностику с места в карьер, поскольку причиной этого, очевидно, является не треснувшая головка цилиндра. Тем не менее, когда вы замечаете нехватку мощности по сравнению с тем, к чему вы привыкли во время вождения, возможно, что в вашей головке блока цилиндров есть трещина. Это вызвано тем, что воздух выходит из камеры сгорания, что нарушает точное соотношение топлива и воздуха, необходимое для адекватной реакции сгорания.

    Утечки масла : Головка блока цилиндров содержит масло, необходимое для поддержания смазки двигателя, как мы упоминали ранее.Очевидно, что если есть трещина в головке блока цилиндров, масло не будет удерживаться должным образом. Вы можете увидеть индикатор проверки масла на приборной панели, который указывает на эту проблему, потому что в результате давление масла значительно упадет. Возможно, вы сможете это увидеть, когда поднимете капот и просто посмотрите на свой двигатель. К сожалению, некоторые утечки масла не видны снаружи и остаются внутренними проблемами двигателя. Однако, если у вас есть внутренняя утечка масла и оно попадает в камеру сгорания, вы можете быть предупреждены об этом по голубовато-серому дыму, выходящему из задней части вашего автомобиля, который указывает на то, что вы сжигаете масло, а также топливо.

    Могу ли я самостоятельно починить треснувшую головку цилиндра?

    Самостоятельный ремонт треснувшей головки блока цилиндров - это не то, чем можно заниматься дома. Фактически, если бы вы прямо сейчас загуглили это и поищите ремонт треснувшей головки блока цилиндров своими руками, вы, вероятно, найдете множество инструкций и видео, которые расскажут вам, как отремонтировать сломанную прокладку головки блока цилиндров. Это примерно так, вам определенно придется снять головку блока цилиндров, чтобы заменить прокладку, но это не одно и то же.Саму головку блока цилиндров нужно будет либо заменить, либо полностью заменить, а это не то, что вы можете легко сделать дома. По крайней мере, не в традиционном, механическом смысле. Однако, как мы увидим через мгновение, есть кое-что, что вы можете сделать дома, что может быть в состоянии исправить сломанную или треснувшую головку блока цилиндров, при условии, что проблема не настолько серьезна, что по сути является непоправимой.

    Хотя вы не можете просто использовать гаечный ключ и плоскогубцы, чтобы починить треснувшую головку блока цилиндров, вы можете купить некоторые составы, которые могут помочь вам решить проблему, которые также довольно доступны.Давайте посмотрим, что это такое и как именно они работают.

    Устранит утечку Отремонтирует треснувшую головку цилиндра?

    Несмотря на то, что механик может устранить трещины в головке блока цилиндров, существует еще один вариант, доступный для вас, если вы хотите исправить некоторые трещины в головке блока цилиндров. Существуют такие составы, как Stop Leak или K-Seal, которые были разработаны для устранения большинства трещин или утечек в головках цилиндров, которые приводят к потере охлаждающей жидкости.По большей части все, что вам нужно сделать, это встряхнуть бутылку и налить ее. Большинство этих соединений сделаны из вещества, совместимого с антифризом, и сделаны из того, что называется силикатом натрия. Он используется для герметизации треснувших головок цилиндров, а также прокладок и блоков цилиндров.

    Если вы решите пойти по этому пути, вам определенно необходимо сначала ознакомиться с инструкциями по использованию продукта. Некоторые из них требуют полной промывки двигателя перед добавлением вещества, а некоторые из них могут справиться только с очень мелкими трещинами и трещинами.Они не смогут исправить серьезные повреждения. Кроме того, некоторые из них могут обесцветить антифриз. Это может не иметь большого значения, но это может лишить вас возможности диагностировать другие проблемы позже, если ваш антифриз не того цвета, который вы ожидали.

    В зависимости от продукта, у некоторых из них также были проблемы с блокировкой трубок цилиндров в проходах или проблемами с термостатом. Однако это также довольно доступные решения по сравнению с тем, что вам, возможно, придется заплатить механику за замену головки блока цилиндров.Бутылка K-Seal на Amazon обойдется вам всего в 20 долларов. По сравнению с тем, чтобы отвезти машину к механику, это довольно привлекательный вариант.

    Помните, однако, что это решение не устранит каждую треснувшую головку блока цилиндров. Это действительно зависит от характера повреждений, которым страдает ваш, и от того, предназначено ли купленное вами соединение для борьбы с конкретным типом повреждений, которые у вас есть. Вот почему важно внимательно прочитать этикетку, прежде чем что-либо покупать, так как есть несколько различных вариантов, из которых вы можете выбрать.

    Итог

    Трещина ГБЦ - одна из самых неудобных вещей, с которой может справиться любой водитель. Это серьезно ограничит способность вашего автомобиля работать должным образом и в конечном итоге приведет к гораздо большим проблемам за очень короткое время. Как только вы поймете, что у вас есть трещина в головке блока цилиндров, у вас будет ограниченное время, чтобы исправить ее, прежде чем трещины станут больше и последствия этой трещины станут более заметными.Если у вас утечка охлаждающей жидкости или масла, то перегрев всего двигателя - лишь вопрос времени. Ущерб, который может быть причинен, когда это происходит, может составлять от 500 долларов или около того, которые вы собираетесь заплатить за ремонт треснувшей головки блока цилиндров, до более 4000 долларов за все повреждения, которые могут произойти в результате перегрева двигателя. Мы говорим о таких вещах, как погнутые поршни и клапаны, деформированные цилиндры или даже замена всего двигателя.

    По этим причинам никогда не стоит слишком долго сидеть на треснувшей головке блока цилиндров.Как только вы поймете, что это проблема, с которой вы имеете дело, вам нужно будет либо купить бутылку герметика и попытаться исправить ее самостоятельно, либо отнести ее механику, чтобы убедиться, что вы исправили трещину и снова вернитесь к вождению с исправным двигателем.

    5 признаков треснувшей головки блока цилиндров (и стоимость ремонта в 2021 году)

    (обновлено 21 июля 2020 г.)

    Головка блока цилиндров - это «верхняя часть» двигателя.Он соединяется с блоком двигателя, чтобы изолировать камеру сгорания, в которой двигатель сжигает топливо для выработки энергии.

    В головках цилиндров также расположены клапаны, направляющие воздушный поток. Впускные клапаны втягивают свежий воздух, происходит сгорание, затем выпускные клапаны позволяют сгоревшей воздушно-топливной смеси выйти из камеры сгорания. Двигатель внутреннего сгорания - это просто причудливый воздушный насос.

    В экстремальных условиях головка блока цилиндров действительно может треснуть. Треснувшая головка блока цилиндров может иметь симптомы, похожие на взорвавшуюся прокладку или треснувший блок, но ее ремонт дороже, чем выдуваемая прокладка.Решение обычно заключается в покупке новой головки блока цилиндров.

    Что вызывает трещину в головке цилиндров?

    1) Перегрев

    Двигатели внутреннего сгорания нагреваются очень быстро. Как следует из названия, они предназначены для сдерживания небольших контролируемых взрывов.

    Большая часть энергии в процессе сгорания фактически теряется на тепловую энергию, вместо того, чтобы превращаться в кинетическую энергию для питания транспортного средства. Это побочный продукт их конструкции, который можно уменьшить, но полностью устранить нельзя.

    Причина номер один треснувшей головки блока цилиндров - это перегрев. Когда двигатель перегревается, его компоненты могут подвергаться нагрузке, превышающей пороговое значение нагрева, на которое он был рассчитан.

    Поскольку большинство головок сделаны из алюминия, они могут деформироваться или треснуть, когда двигатель достаточно нагревается.

    Двигатель может перегреться по ряду причин, большинство из которых связано с неисправным компонентом системы охлаждения. Некоторые возможные причины описаны ниже.

    2) Воздух в системе охлаждения

    Воздух в системе охлаждения может привести к образованию горячих точек, где одна часть двигателя намного горячее, чем часть, измеренная датчиком температуры.Это происходит потому, что воздух не может передавать тепло так же эффективно, как жидкость.

    Если воздух скапливается в одной точке от датчика температуры охлаждающей жидкости, датчик температуры может не улавливать горячую точку. Вы можете не знать, что ваша машина нагревается, пока не будет нанесен ущерб.

    Кроме того, утечка воздуха в системе охлаждения может снизить давление в системе охлаждения. Жидкая охлаждающая жидкость чаще закипает при более низком давлении.

    3) Неисправный водяной насос

    В случае отказа водяного насоса охлаждающая жидкость не сможет должным образом циркулировать через двигатель.Охлаждающая жидкость в радиаторе может быть красивой и холодной, но охлаждающая жидкость, окружающая водяные рубашки в головке и блоке, будет очень горячей.

    Без насоса охлаждающая жидкость сможет циркулировать только в процессе естественной конвекции, которая слишком медленная, чтобы отводить избыточное тепло до того, как двигатель перегреется.

    4) Отказ термостата

    Двигатели внутреннего сгорания наиболее эффективны, когда они работают при рабочей температуре, для которой они были разработаны.

    Нормальная рабочая температура двигателя по-прежнему достаточно высока, чтобы вас ошпарить - обычно от 190 до 210 градусов по Фаренгейту (от 85 до 99 градусов по Цельсию).Работа двигателя ниже этой температуры увеличивает расход топлива, выбросы и износ.

    Термостат блокирует попадание охлаждающей жидкости в радиатор до тех пор, пока охлаждающая жидкость в двигателе не достигнет заданной температуры. После достижения заданной температуры термостат открывается, позволяя охлаждающей жидкости с температурой окружающей среды поступать в двигатель, охлаждая его до тех пор, пока термостат не станет достаточно холодным, чтобы закрыть его. Цикл продолжается, пока двигатель работает.

    Если термостат заклинило в открытом положении, ваша машина, вероятно, будет довольно холодной.Это связано с тем, что охлаждающая жидкость из всей системы проходит через радиатор 100% времени и редко имеет возможность полностью нагреться.

    Если термостат заклинивает, ваш двигатель довольно легко перегреется. Горячей охлаждающей жидкости некуда остыть. В крайнем случае, некоторые двигатели позволяют использовать обогреватель как крошечный радиатор.

    Эффективность этого метода зависит от размера сердечника нагревателя и расположения системы охлаждения.

    5) Утечка охлаждающей жидкости

    Если вытечет слишком много охлаждающей жидкости, в конечном итоге ее не будет достаточно для должного охлаждения двигателя.Вы можете потерять приличное количество охлаждающей жидкости перед перегревом, но рекомендуется регулярно проверять резервуар для перелива и радиатор, чтобы убедиться, что вы долиты.

    Если вы заметили утечку охлаждающей жидкости, рекомендуется проверить крышку радиатора. Это дешевая деталь с серьезными последствиями в случае неудачи.

    Предупреждение: Радиатор прогретого двигателя находится под давлением. Не открывайте крышку радиатора на прогретом двигателе!

    Признаки трещины в головке блока цилиндров

    Небольшая трещина в головке блока цилиндров может оставаться незамеченной в течение некоторого времени, но в тяжелых случаях симптомы будут довольно очевидными.Ниже приведены пять распространенных симптомов, на которые следует обратить внимание в случае, если это произойдет.

    1) Утечка масла

    В головке блока цилиндров есть масло. Если у вас треснувшая голова, вы можете ожидать, что из нее потечет масло. Вы должны заметить, что индикатор масла на приборной панели загорается, когда это происходит, указывая на низкое давление масла.

    Если вы видите этот индикатор, откройте капот и попробуйте посмотреть, есть ли моторное масло рядом с головкой блока цилиндров.

    Иногда происходит внутренняя утечка масла.Когда это произойдет, вы не заметите лужу масла, но можете увидеть синий дым из выхлопной трубы.

    2) Утечка охлаждающей жидкости

    Хотя утечка охлаждающей жидкости может вызвать трещину в головке, она также является признаком. Если головка блока цилиндров сильно потрескалась, возможно, помимо масла из нее вытечет охлаждающая жидкость.

    Это вызовет перегрев двигателя, о чем машина предупредит вас на приборной панели. Иногда утечки охлаждающей жидкости бывают внутренними. Внутренние утечки могут попасть в масляные каналы или камеру сгорания.

    В любом случае проверьте уровень охлаждающей жидкости и не продолжайте движение, если у вас есть видимая утечка охлаждающей жидкости или если уровень охлаждающей жидкости быстро падает с течением времени.

    3) Низкая производительность двигателя

    Первый симптом, который вы можете испытать, - это заметная потеря мощности двигателя. Если в головке блока цилиндров есть трещина, значит из камеры сгорания выходит сжатый воздух.

    Как только это произойдет, вы заметите, что двигатель работает намного медленнее или неуклюже.

    4) Дым от двигателя

    Хотя это случается редко, большие трещины в головках цилиндров позволяют охлаждающей жидкости просачиваться в камеру сгорания и вызывать появление белого дыма из двигателя.

    Кроме того, вытекшее масло может контактировать с горячими деталями двигателя и выделять этот дым. Это явный признак того, что причиной может быть треснувшая головка блока цилиндров.

    5) Пропуски зажигания в двигателе

    Это относится к третьему пункту. Если треснувшая головка блока цилиндров серьезная, смесь в камере сгорания вызовет пропуски зажигания.Это значит, что смесь не загорится должным образом.

    Либо так, либо ваш двигатель просто заглохнет во время движения, и вам придется неоднократно запускать его обратно.

    Стоимость ремонта головки блока цилиндров с трещиной

    Стоимость ремонта головки блока цилиндров с трещиной будет зависеть от марки и модели автомобиля, на котором она установлена. Вы можете быть уверены, что это будет стоить не менее 500 долларов США, включая оплату труда и запасные части. расходы.

    Если бы вы заменили всю головку блока цилиндров, это стоило бы в среднем от 200 до 300 долларов на детали.При затратах на рабочую силу от 90 до 100 долларов в час получается примерно 500 долларов за работу. Однако это предполагает, что головка блока цилиндров сделана из алюминия, как в большинстве современных автомобилей.

    Если доступ к головкам цилиндров затруднен (как на Subaru, поскольку они используют оппозитный двигатель), затраты на рабочую силу могут быть значительно выше.

    Если у вас старый автомобиль или более дорогой автомобиль, вероятно, у вас железная головка блока цилиндров. Поскольку железо - более дорогой материал, чем алюминий, вы можете купить только детали за 500 долларов.

    Для правильного выполнения ремонтных работ может потребоваться больше часов. Таким образом, вы можете потратить 1000 долларов на ремонт железной головки с треснувшей головкой блока цилиндров.

    Как определить, неисправна ли головка блока цилиндров или есть трещины

    Как узнать, нужна ли вам новая головка цилиндров?

    Каждый двигатель время от времени подлежит ремонту. Одной из наиболее важных частей большинства двигателей является головка блока цилиндров, повреждение которой может оказаться все более опасным, чем дольше не ремонтируется.Вот некоторые предупреждающие знаки и симптомы, которые могут быть вызваны повреждением головки блока цилиндров.

    Слабый двигатель

    Головки цилиндров отвечают за сдерживание и управление внутренним сгоранием цилиндров двигателя, а это означает, что если эта способность ограничена, эффективность и мощность двигателя могут снизиться. Это можно увидеть по меньшему расходу топлива, медленному ускорению и трудностям при подъеме на крутые подъемы.

    Вердикт : Чаще всего это один из первых признаков треснувшей головки блока цилиндров, и, как правило, его можно отремонтировать, если он обнаружен на ранней стадии.

    Утечка масла

    Oil отвечает за смазку механических частей двигателя, включая головку блока цилиндров. Трещина в головке блока цилиндров может вызвать утечку, что наиболее заметно по лужице масла, образующейся на земле, когда автомобиль находится на стоянке в течение достаточно длительного времени. Такой знак может быть поводом для беспокойства, поскольку масло или охлаждающая жидкость могут также вернуться во внутренние камеры двигателя, если трещина достаточно велика.

    Вердикт : Обычно, если масло не попало в двигатель и не вызвало каких-либо повреждений других деталей, протекающая головка блока цилиндров все еще может быть отремонтирована и может не требовать замены.

    Утечка охлаждающей жидкости

    Охлаждающая жидкость отвечает за охлаждение двигателя, головки блока цилиндров и многие другие процессы. Как и в случае с маслом, треснувшая головка блока цилиндров может вызвать утечку охлаждающей жидкости. Это можно заметить по луже, образующейся под автомобилем при парковке, или по сигналу предупреждения о перегреве на приборной панели автомобиля. Охлаждающая жидкость потенциально может загрязнить масло, поэтому головку блока цилиндров следует отремонтировать как можно скорее.

    Вердикт : Если охлаждающая жидкость не загрязнила масло из-за достаточно большой трещины в головке блока цилиндров, на этом этапе головку обычно можно отремонтировать, а не заменить.

    Пропуски зажигания двигателя

    В цилиндрах двигателя воздух и газ образуют смесь под давлением, которая взрывается при возгорании, создавая мощность. Треснувшая головка цилиндра может быть не в состоянии создать необходимую атмосферу для надлежащего сгорания внутри этих цилиндров, что приводит к отказам сгорания или пропускам зажигания в двигателе. Двигатель может неоднократно выходить из строя во время использования или вообще не запускаться.

    Вердикт : Это более серьезный признак, обычно указывающий на серьезные повреждения.Всегда лучше сдать головку блока цилиндров для ремонта или замены, если она начинает проявлять признаки износа, чтобы избежать еще более высоких затрат на ремонт, когда неисправность головки блока цилиндров приводит к повреждению в другом месте автомобиля.

    Дым

    Белый дым, исходящий от двигателя, может указывать на катастрофический отказ головки блока цилиндров, при котором выхлопные газы выбрасываются непосредственно в моторное пространство. Это последняя стадия полного отказа головки блока цилиндров, и ее следует избегать, просто отправляясь в ремонт при первых признаках повреждения.

    Вердикт : Головка блока цилиндров на этом этапе должна быть заменена как можно скорее, так как она либо выводит выхлопные газы, либо приводит к загрязнению масла охлаждающей жидкостью, что не является здоровым для систем любого транспортного средства.

    Специалисты по ремонту ГБЦ

    Поскольку ремонт неисправных головок цилиндров или прокладок не является типичным проектом, выполняемым своими руками, мы рекомендуем вам проконсультироваться с профессиональной компанией. Clearwater Cylinder Head Inc. (CCH) - уважаемый, опытный (более 25 лет) дилер.Мы специализируемся на предоставлении качественных и восстановленных головок цилиндров с гарантией для различных транспортных средств (легковые, грузовые, лодки и т. Д.). Благодаря огромному онлайн-каталогу головок цилиндров у нас, скорее всего, найдутся головки для ваших потребностей в ремонте. Квалифицированный персонал CCH будет рад помочь вам подобрать головку блока цилиндров, подходящую для вашего автомобиля. Пожалуйста, свяжитесь с Clearwater Cylinder Head Inc. по бесплатному телефону 1-800-572-1963.

    Простой ремонт головки блока цилиндров

    Ремонт ГБЦ - обычная практика среди автовладельцев.Он включает в себя различные процессы, такие как сварка трещин, механическая обработка перекосов или ремонт вышедших из строя компонентов клапанного механизма. Если вы энтузиаст по ремонту автомобилей своими руками, читайте дальше. В этой статье в доступной для понимания форме объясняется процесс ремонта и шлифовки головки блока цилиндров. Во-первых, давайте посмотрим, зачем вообще нужно ремонтировать головку блока цилиндров.

    Почему Ремонт Цилиндр Головка ?

    Причины ремонта и шлифовки ГБЦ различны.В их числе

    • Экономия затрат - Стоимость ремонта ГБЦ ниже, чем при покупке новой головки. Это сэкономит вам деньги. Цена на головку блока цилиндров в основном колеблется от 200 до 500 долларов, в то время как стоимость работ по установке новой головки составляет от 50 до 100 долларов. Стоимость шлифовки головки блока цилиндров намного ниже.
    • Отсутствие продукта - головка блока цилиндров может быть снятой с производства конструкции и недоступна на рынке. Если ваш автомобиль использует более старую головку блока цилиндров с плоской головкой, вы можете найти единственный способ продолжить использование этой детали.
    • Если повреждены только смонтированные детали - может случиться так, что повреждены только некоторые детали. В таком случае лучшим вариантом будет ремонт головки блока цилиндров.
    Источник: http://www.specialistweldingservice.co.uk

    Большинство задач по ремонту головки блока цилиндров выполнить относительно легко, как мы и будем смотри дальше. Некоторым нравится шлифовка или фрезерование, не может быть Можно сделать своими руками, поскольку для этого требуются специальные инструменты. Несмотря на это, вы можете легко получить услуги в вашем районе.Простые поисковые фразы, такие как «ремонт головки блока цилиндров рядом со мной» или «цилиндр головная ремонтная мастерская рядом со мной »даст у вас много вариантов на выбор.

    Как мы уже видели, бывают разные цилиндры процессы ремонта головы. Ты может восстановить головку, обработать ее или заделать пустоты. Стоимость также различается. Стоимость ремонта головки блока цилиндров может отличаться от суммы, например, ремонта головки блока цилиндров с трещиной. Это потому, что ремонт задействовать несколько других частей.

    Давайте посмотрим, что означают различные ремонтные задачи.

    Источник: http://www.diesel-engine-motor-service.com

    Что такое восстановление головки цилиндров?

    Это означает придать головке блока цилиндров новое лицо (и новую жизнь). Отремонтированные головки блока цилиндров прослужат вам еще несколько лет, что позволит вам сэкономить затраты на покупку нового предмета. Проблемы, которые можно устранить таким образом, включают: трещины и перекосы. Также изношенные компоненты, такие как уплотнения клапана, направляющие клапана и другие заменяемые детали головки блока цилиндров.

    Ремонт головки блока цилиндров, по сути, включает разборку, чистку и замену различных составные части.При ремонте цилиндра может потребоваться замена поверхности некоторых деталей. голова. Компоненты включают клапан углы, седла клапана и вообще искривленные пятна.

    Помимо оптимизации работы двигателя, ремонт головки блока цилиндров помогает предотвратить потери топлива или повреждение из-за частично сгоревшей топливовоздушной смеси. В следующем разделе показаны шаги по восстановлению типичной головки блока цилиндров.

    Действия по ремонту треснувшей головки цилиндров

    Материалы : Набор трещоток и головок, компрессор пружины клапана и плоскогубцы.Вам также понадобится уборка такие материалы, как растворитель, проволочная щетка и скребок для прокладок. Приготовьте новое масло и охлаждающая жидкость тоже с вами.

    Предупреждение: Во избежание поражения электрическим током всегда не забывайте начинать с отсоединения отрицательной клеммы аккумулятора.

    Шаг 1 Слив масла и охлаждающая жидкость

    Слить охлаждающую жидкость, открыв сливную крышку радиатора, и масло, сняв пробку на масляном поддоне.

    Шаг 2 Снятие цилиндра Головка Детали

    Используйте компрессор клапана, плоскогубцы, трещотку и головку для разборки. различные компоненты в этой последовательности: впускной и выпускной коллекторы, ГРМ ремень и коромысло или рычаги.

    Снимите также клапаны, держатели клапанов, пружины клапанов, уплотнения, коромысло и другие детали. Поместите каждую часть в маркированный контейнер. Это упростит сборку.

    Шаг 3 Удаление Головка цилиндра

    В последовательности, рекомендованной производителем, ослабьте и снимите крепежные болты головки. Снимите головку с блока двигателя.

    Шаг 4 Очистка Головка цилиндра

    Головка будет покрыта осадком или отложениями материала, например, углерода.Удалите отложения как снаружи, так и изнутри. Также очистите каналы для масла и охлаждающей жидкости, используя материалы, упомянутые в начале.

    Шаг 5 Изучение Головка цилиндра

    После очистки головка блока цилиндров готова к осмотру. Проверить это для трещины и ямы. Закрепите отверстия герметиком, например эпоксидной смолой. Здесь нет разница между алюминиевой эпоксидной смолой для ремонта ГБЦ и используемой на железные головы.

    С помощью микрометра измерьте размер распредвала, чтобы убедиться в правильности размеров (в пределах спецификаций производителя).Вы можете ознакомиться с техническими характеристиками в руководстве по эксплуатации автомобиля. Не забывайте проверять распредвал на предмет износа.

    Шаг 6 Проверка цилиндра Головка частей

    Проверьте направляющие клапана, коромысла, шпильки и другие компоненты на предмет чрезмерного износа. Заменить поврежденные детали.

    Шаг 7 Сборка Головка цилиндра

    Убедившись, что головка чистая и все детали находятся в хорошем состоянии, пришло время собрать детали.Используйте ту же процедуру разборки, чтобы установить компоненты на место. Клапаны и другие детали должны быть в правильном положении, иначе головка блока цилиндров не будет работать должным образом.

    Шаг 8 Повторная установка Головка цилиндра

    После сборки деталей самое время установить головку блока цилиндров. обратно на блок двигателя. Следуйте инструкциям по снятию головки, убедившись, что правильно установите каждый компонент. Не забывайте заливать новое масло в масляный поддон и новую охлаждающую жидкость.

    Предупреждение: некоторые компоненты могут сбивать с толку, и вы не можете быть уверены в их расположении во время сборки. В случае сомнений рекомендуется обратиться к механику по ремонту головки блока цилиндров.

    Источник: http://midwestcylinderhead.com

    Что такое шлифовка головки цилиндров?

    Под шлифовкой понимается удаление некоторых частей головки блока цилиндров. это обычно делается для восстановления плоскостности головки, удаления отложений и сварных швов, или улучшить качество поверхности.Иногда головки фрезерованы, чтобы снизить эффективность высоты цилиндра и увеличить степень сжатия.

    Прокладка головки блока цилиндров обработана на станке для улучшения ее герметизирующих свойств. В Прокладка может не обеспечивать герметичность и пропускать охлаждающую жидкость или масло. Когда проводя ремонт прокладки ГБЦ, желательно избегать чрезмерного шлифовка.

    Шлифовка ГБЦ должна выполняться правильно, эффективно и с использованием правильных инструментов. Ошибка может означать дополнительные расходы, так как снятые части не могут быть возвращены.Для шлифовки головки блока цилиндров вам понадобится шлифовальная машина.

    И если вы стремитесь создать чистовую обработку поверхности, правильная шероховатость Средние (Ra) характеристики для ваша конкретная голова. Значение Ra в основном зависит от материала головки блока цилиндров. Неправильная обработка головки блока цилиндров может привести к плохому уплотнению прокладки. Такой же относится к ремонту прокладки головки блока цилиндров, как мы уже видели.

    Ниже представлены различные техники шлифовки.

    Мокрое шлифование - Шлифование обеспечивает гладкую поверхность и является причиной его популярности среди специалистов по ремонту головок блока цилиндров.Обычно используется шлифовальный круг из карбида кремния. Однако он имеет тенденцию к перегреву при шлифовке алюминиевой головки, что требует использования смазки и охлаждающей жидкости во время процесса.

    Сухое фрезерование - Фрезерование быстрее, чем шлифование, и считается одним из лучших методов ремонта ГБЦ на сегодняшний день. За один проход удаляется более крупный кусок металла, в отличие от шлифования, когда требуется несколько разрезов. Сухое фрезерование также снижает беспорядок, а внедрение инструментов из поликристаллического алмаза значительно улучшило эту технику.

    Ленточное шлифование - Ленточное шлифование не так популярно, как фрезерование или шлифовка. Его точность в значительной степени ограничена, и результаты обычно зависят от человек, выполняющий шлифовку. Однако это простой метод, который не нужны штуцеры для крепления ГБЦ. Абразивы, используемые при шлифовании Ремни варьируются от карбида кремния, оксида алюминия до керамики.

    Как отремонтировать перегоревшую прокладку ГБЦ

    Прокладка головки, среди прочего, обеспечивает уплотнение головки к блоку двигателя.Прокладка, как и головка блока цилиндров, может быть повреждена при высоких температурах. А прокладка головки блока цилиндров приводит к утечке охлаждающей жидкости и смазки. Это, в свою очередь, вызывает перегрев и приводит к большему количеству проблем с двигателем.

    Вы можете легко отремонтировать прокладку головки блока цилиндров, не требуя специальных инструментов. Начинать проверив прокладку на предмет повреждений. Ищите такие признаки, как высокий двигатель. температура, низкий уровень охлаждающей жидкости, загрязненное масло и белый дым на выхлоп.

    Так же можно провести продувку проверка прокладки головки блока цилиндров.Он известен как тест на утечку и, по сути, ищет наличие дымовые газы в системе охлаждения автомобиля. После подтверждения того, что вы можете Плохая прокладка, готовлюсь к ремонту. Здесь можно исправить перегоревшую прокладку головки блока цилиндров и другие проблемы.

    Источник: http://www.twinsaabs.com
    Процедура ремонта прокладки ГБЦ

    Необходимые вещи: Гаечные ключи, герметик, такой как эпоксидная смола, охлаждающая жидкость и масло.

    Шаг 1

    Отсоедините аккумулятор, чтобы избежать поражения электрическим током.Слейте воду из радиатора, открыв вентиль и поместив под ним емкость для сливаемой охлаждающей жидкости.

    Шаг 2 Как добраться Прокладка головки

    Используйте гаечные ключи для ослабления болтов и извлеките детали, препятствующие доступу к прокладке. Детали включают в себя воздухозаборник, выпускной коллектор, коромысло и насос кондиционера. Снимите также водяной насос. Ослабьте генератор и отсоедините трубы или шланги радиатора.

    Шаг 3 Выходная головка цилиндра

    Выверните болты крепления головки блока цилиндров, соблюдая последовательность затяжки при установке.Возможно, вам потребуется обратиться к руководству по эксплуатации автомобиля, чтобы узнать последовательность.

    Шаг 4 Ремонт головки Прокладка

    Получите доступ к прокладке головки блока цилиндров и проверьте ее на наличие повреждений. Снимаем с двигателя блокировать. Есть три способа закрепить прокладку.

    • Поверхность прокладка для достижения требуемой плоскостности
    • Очистить и закрыть утечки герметиком
    • Затянуть болты крепления прокладки к блоку цилиндров

    В зависимости от характера повреждений провести ремонт.

    Шаг 5 Повторная сборка Прокладка головки

    После ремонта прокладки ГБЦ пора ставить обратно. Использовать та же процедура, что и вы, чтобы его вынуть. Замените слитую охлаждающую жидкость.

    Ремонт прокладки ГБЦ - такая трудоемкая процедура. В большинстве случаев это не самодельная вещь. Для этого нужен квалифицированный профессионал, который использует правильные инструменты и процессы. Очень часто ремонт включает в себя ремонт или замену других частей, например, и может занять от нескольких часов до нескольких дней.

    Заключение

    Головки цилиндров и прокладки головок имеют решающее значение части. Их выход из строя может вызвать множество проблем, таких как утечки, перегрев, и общие проблемы с производительностью двигателя. Некоторая головка цилиндра или прокладка головки блока цилиндров проблемы поддаются ремонту - легко и недорого. С информацией в этом статья, теперь вы понимаете, как фиксируются компоненты. При проведении Ремонт убедитесь, что у вас есть необходимые инструменты и знания по ремонту. В противном случае это желательно поискать слесаря ​​для работы.

    Ремонт треснувшего блока цилиндров

    Треснувший блок двигателя может казаться концом жизни вашего автомобиля. Замена двигателя может быть очень дорогой и часто не стоит вложений в ваш текущий автомобиль. Кроме того, треснувший блок - это один из тех крайних случаев, когда невозможно спасти ваш текущий двигатель.

    Многие пытались отремонтировать треснувшие блоки. Основная сложность заключается в том, что просто сварить блок цилиндров нельзя, поскольку он сделан из чугуна, а не из стали.Можно сваривать чугун, используя аппарат для дуговой сварки и подходящие сварочные стержни, но это часто может вызвать деформацию блока цилиндров или сделать зону сварки более хрупкой и подверженной дальнейшему растрескиванию. Другая распространенная попытка исправить треснувший блок называется сшиванием холодного металла. Этот процесс похож на сшивание двух кусков ткани вместе, за исключением того, что с металлом он намного сложнее. Основная трудность этого процесса заключается в том, что он плохо работает с компонентами, которые испытывают резкие изменения температуры, поскольку изменение температуры вызывает набухание и усадку металла, что приведет к разрыву металлической строчки и повторному открытию трещины.Этот процесс также часто является чрезмерно дорогим и используется только на очень больших или дорогих двигателях, таких как тяжелое оборудование, дизельные двигатели или судовые двигатели.

    Было множество других попыток герметизировать треснувшие блоки двигателя, например, с помощью продуктов для холодной сварки, двухкомпонентных эпоксидных смол или множества других заплат и исправлений. Проблема в большинстве случаев та же, что и при сшивании холодного металла, поскольку широкий диапазон рабочих температур в двигателе вашего автомобиля наряду с тепловым расширением металла приводит к тому, что большинство ремонтов длится недолго.

    Прежде чем пытаться отремонтировать треснувший блок двигателя, убедитесь, что проблема именно в этом. Если в вашем блоке есть внешняя трещина, которую вы видите, то проблему легко определить. Если у вас есть внутренняя трещина, симптомы часто могут быть похожи на симптомы вздутия прокладки головки блока цилиндров. Чтобы определить, есть ли у вас взорванная прокладка головки, вы можете прочитать нашу статью о симптомах перегоревшей прокладки головки блока цилиндров.

    Лучший способ запечатать треснувший блок - использовать радиатор и герметик для блоков BlueDevil.BlueDevil Radiator and Block Sealer - это специально разработанный герметик, который вы добавляете в систему охлаждения вашего автомобиля. Радиатор и герметик для блоков BlueDevil могут запечатать треснувший блок изнутри через систему охлаждения вашего автомобиля. Это не волокнистый или твердый герметик, который может повредить или засорить любые другие участки вашей системы охлаждения. Вместо этого BlueDevil Radiator and Block Sealer имеет особую химическую формулу, которая будет связываться с металлом в блоке двигателя в месте утечки до тех пор, пока утечка не будет полностью устранена.Химическая сварка, образованная радиатором BlueDevil и герметиком для блоков, создаст прочное уплотнение, которое может расширяться и сжиматься при изменении температуры в вашем двигателе. Поскольку в радиаторе и герметике блоков BlueDevil нет ничего вредного, он может оставаться в вашей системе охлаждения на неопределенный срок, герметизируя любые будущие утечки, которые могут возникнуть в радиаторе или блоке двигателя вашего автомобиля.

    BlueDevil Radiator and Block Sealer работает настолько хорошо, что дает гарантию работоспособности. Если вы покупаете его в BlueDevil или в одном из наших партнерских местных магазинов автозапчастей, мы гарантируем постоянный ремонт!

    Так как вам нечего терять, приобретите BlueDevil Radiator и Block Sealer сегодня! Вы можете приобрести его прямо в BlueDevil здесь.

    Фотографии предоставлены:

    Cracked Block - Автор Nick Ares - Лицензия Creative Commons Share Alike 3.0 через Flikr - Оригинальная ссылка

    Анализ отказов головки цилиндров

    : почему у меня треснула голова?

    Поврежденная головка блока цилиндров может нанести серьезный ущерб вашему двигателю - и вашему кошельку. И иногда проблема возникает не только с головкой блока цилиндров. Это может быть признаком более серьезных проблем с двигателем. Если повреждение не слишком велико, есть шанс отремонтировать существующую головку, но во многих случаях ее необходимо будет заменить.Чтобы узнать больше о восстановлении и восстановлении головы, прочтите наш прошлый блог.

    Одна из самых частых причин выхода из строя ГБЦ - трещины. Это, скорее всего, приведет к тому, что вам понадобится новая головка, потому что механические мастерские не всегда могут отремонтировать ее очень хорошо. Это приводит к повторному появлению трещин вскоре после восстановления, что ставит вас в такое же положение, но без денег на первоначальный ремонт.

    Часто между клапанами появляются трещины, одно из самых слабых мест на головке, но это не всегда так.Условия эксплуатации играют большую роль в том, как происходит повреждение головки блока цилиндров.

    Причины треснувшей головки цилиндров

    Самая частая причина появления трещин в головке блока цилиндров - перегрев. Быстрый нагрев двигателя приводит к тому, что головка расширяется, а затем сжимается по мере охлаждения двигателя. Это создает большую нагрузку на головку блока цилиндров, что приводит к трещинам. Точно так же стрессовые условия эксплуатации могут привести к трещинам и другим проблемам с двигателем.Это особенно актуально, если у вас есть модель двигателя, в которой блок двигателя и головка блока цилиндров изготовлены из разных материалов. Распространенная комбинация - чугунный блок и алюминиевая головка. Два металла расширяются и сжимаются с разной скоростью, быстрее вызывая трещины в более легкой алюминиевой головке.

    Часто при продувании прокладки головки это может быть из-за "падения" вкладыша в блок. Это ослабит натяжение, удерживающее прокладку головки, и пропустит сжатые газы. Также возможно, что когда компрессия попадает в систему охлаждения, она может вытеснить охлаждающую жидкость, что приведет к значительному перегреву головки блока цилиндров.

    Защита двигателя от перегрева может помочь, поэтому важно внимательно следить за уровнем охлаждающей жидкости. Подобные небольшие превентивные меры действительно могут сэкономить вам много денег в будущем.

    Для получения дополнительной информации о проблемах с головкой блока цилиндров и о том, на что обращать внимание на новую головку блока цилиндров, обязательно ознакомьтесь с нашим руководством по покупке.

    Проблемы, вызванные трещинами в головке цилиндров

    Из-за треснувшей головки блока цилиндров может возникнуть ряд проблем. Через трещину охлаждающая жидкость может попасть в цилиндры и блок двигателя.Это может привести к загрязнению масла и возникновению других серьезных проблем с двигателем. Это также может вызвать точечную коррозию и повреждение блока цилиндров. Если охлаждающая жидкость попадает в сам цилиндр, она часто сгорает в выхлопе, повреждая цилиндры. Если это повреждение произойдет, вероятно, потребуется заменить не только головку и прокладку головки, чтобы восстановить надлежащее уплотнение для сгорания и предотвратить дальнейшее повреждение.

    В зависимости от места расположения трещины также могут вызвать повреждение клапанов. Это снизит эффективность вашего двигателя, а в дальнейшем может привести к дальнейшим проблемам.

    Трещины в головке блока цилиндров - это не то, что нужно игнорировать. Очевидно, они не исчезнут сами по себе и, скорее всего, приведут к дальнейшему повреждению вашего двигателя. Если вам понадобится новая головка блока цилиндров, мы предлагаем большой выбор как новых, так и восстановленных головок.

    Наши сертифицированные специалисты будут более чем рады помочь вам подобрать головку блока цилиндров, подходящую для вашего двигателя или любого другого дизельного двигателя, который вам нужен.Сделайте запрос онлайн или позвоните нам по телефону 844-304-7688, и мы поможем вам!

    .

    Ответить

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
