Ремонт педали газа: Как почистить электронную педаль газа на автомобилях LADA

Как проверить и заменить педаль газа Лада Гранта

Педаль газа электронная, она не имеет механической связи с дроссельной заслонкой. Управление двигателем полностью электронное.

Водитель, нажимая педаль газа, только обозначает, какое ускорение он желал бы придать автомобилю, а система управления двигателем реализует это.

Тоже происходит, когда водитель ослабляет нажим на педаль газа, удерживает ее нажатой в одном положении или совсем убирает ногу с педали газа.

Такую систему называют «Е-газ» (E-GAZ). Двигатели с такой системой могут соответствовать экологическим стандартам ЕВРО IV─V.

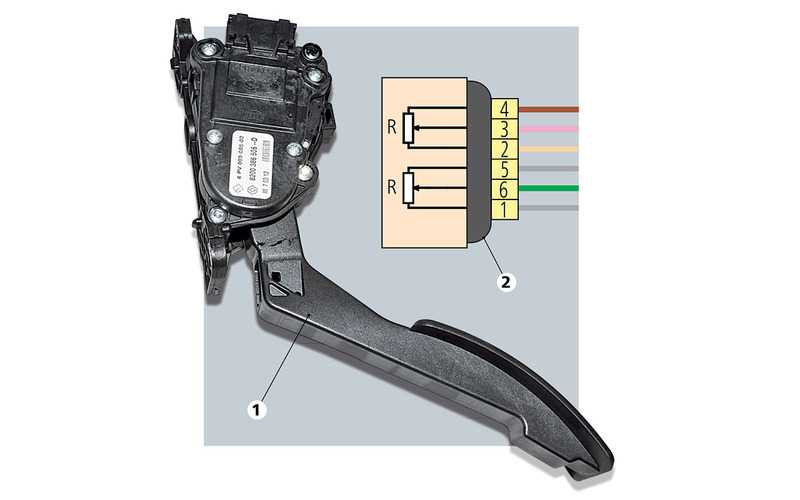

Электронная педаль газа состоит из пластмассового рычага, который выполнен заодно с педалью и двух датчиков, встроенных в кронштейн.

Все элементы представляют собой единую конструкцию, которую иногда называют модулем педали газа.

Каждый датчик положения педали газа (встроенный в кронштейн педали газа) представляет собой потенциометр, подвижный контакт которого жестко связан с поворотной осью рычага педали.

Электронный блок управления (ЭБУ) по сигналам датчиков непрерывно отслеживает положение педали.

Изменение положения контролируется по меняющемуся сопротивлению на выводах обоих датчиков.

В соответствии с этими параметрами ЭБУ подает управляющие команды на мотор-редуктор дроссельного узла и на топливные форсунки.

В результате износа подвижных контактов или токопроводящих дорожек, датчики могут выйти из строя или поступающие с них сигналы будут не корректны.

При нарушении сигналов двигатель будет работать неустойчиво, возможны «провалы» на переходных режимах.

При работе на холостом ходу частота вращения коленчатого вала двигателя может самопроизвольно меняться.

В случае, выхода из строя одного из датчиков (или его цепи), загорится контрольная лампа неисправности системы управления двигателем.

Если за контрольное время сигнал с датчика не восстановится, ЭБУ переведет систему на резервный режим работы.

В этом режиме при резком нажатии педали газа до упора, обороты будут расти медленно.

На автомобиле можно будет продолжить движение до места ремонта своим ходом.

Возможно некоторое увеличение расхода топлива и изменение некоторых других технических показателей двигателя.

В случае, когда из строя выйдут оба датчика, ЭБУ переведет систему управления двигателем в аварийный режим работы, двигатель будет работать только на оборотах чуть выше холостого хода (1500 мин^-1).

При этом автомобиль сохраняет способность самостоятельно двигаться, хотя и с медленной скоростью.

Это позволит в случае необходимости покинуть перекресток, съехать на обочину или переместить автомобиль в безопасное место на небольшое расстояние.

Датчик положения педали газа ремонту не подлежит, в случае неисправности электронную педаль газа заменяют в сборе.

Необходимость выполнения работы определяем в ходе проверки технического состояния системы управления двигателем.

Для выполнения работы потребуется мультиметр.

Снятие

1. Отсоединяем минусовую клемму от АКБ.

2. Нажимаем фиксаторы колодки жгута проводов и отсоединяем колодку от датчика педали газа.

3. Торцовым ключом на 10 мм отворачиваем три гайки крепления педали газа.

4. Снимаем педаль газа со шпилек

Проверка

Мультиметром в режиме омметра можно проверить состояние подвижных контактов и токопроводящих дорожек датчиков положения педали газа. Для этого:

• 1. Подсоединяем один щуп мультиметра к выводу 4, а другой к выводу 2.
• 2. Медленно перемещая педаль газа, по прибору контролируем электрическое сопротивление, которое должно плавно уменьшаться.

• 3. Повторяем проверку, подсоединив мультиметр к выводам 4 и 3.
• 4. Аналогично проверяем токопроводящую дорожку другого датчика, последовательно подсоединяя мультиметр к выводам 1—6 и 6—5.

Если при проверке любой из дорожек сопротивление будет меняться скачками, датчик следует заменить.

Установка

Устанавливаем педаль газа в обратной последовательности.

Чтобы случайно не погнуть выводы в разъеме датчика педали газа, перед установкой подсоединяем колодку проводов.

Затем надеваем кронштейн педали газа на шпильки.

Гайки крепления педали затягиваем моментом 6 — 8 Нм.

№ вывода	Датчики	Назначение вывода
1	Датчик №2	Напряжение (+3,3В)
2	Датчик №1	Напряжение (+3,3В)
3		«масса»
4		Сигнал с датчика №1
5	Датчик №2	«масса»
6		Сигнал с датчика №2

При эксплуатации нужно помнить, что на Вашем автомобиле установлены педали связанные с электроникой.

Стараться не допускать попадания влаги на педали. Нужно пользоваться ковриками и т д.

МАЗ не реагирует на педаль газа

Работаем с неисправностями грузовых автомобилей марки МАЗ с разными двигателями, в том числе с ЯМЗ-650. Бывают признаки неисправности, когда при нажатии на педаль газа не реагирует повышением или понижением оборотов и не работает система управления акселератора. В таких случаях наши мастера производят компьютерную диагностику неисправности и ремонт системы управления и электропроводки автомобиля МАЗ.

Причины неисправности

Причины по которым может возникать данная неисправность:

• Неисправность клапана обратки
• Механическая неисправность топливного насоса
• Выход из строя блока управления двигателя
• Выход из строя датчика оборотов

• Загрязнение топливных фильтров
• Неисправность электропроводки
• Завоздушивание топливной рампы
• Выход из строя датчиков топливной системы
• Неисправность педали газа

Что можно предпринять

В случае с описываемой неисправностью, Вы можете попытаться сами устранить поломку. В первую очередь, нужно проверить топливные фильтры. В случае загрязнения, поменять. Так-же можно, попробовать прокачать, топливную систему. Посмотреть надежность соединения разъемов. Если Вы сами не смогли решить данный вопрос, обращайтесь, всегда готовы помощь. Далее одна из историй из практики нашего ремонта.

Диагностика системы двигателя

Диагностика МАЗ

Мастера нашей компании производят диагностику системы управления двигателя грузового автомобиля МАЗ с двигателем ЯМЗ-650 и устранение неисправностей. Большой опыт специалистов диагностов и наличие дилерского компьютерного диагностического оборудования, позволяет быстро найти и устранить поломку. Ремонт, если это необходимо, производится с заменой программированием, запчастей, параметрированием.

История из практики ремонта

МАЗ ЯМЗ-650 не реагирует на газ

Далее из практики, один из подобных случаев диагностики и ремонта. Сегодня 31 декабря 2015 года, минус 8 градусов, идёт небольшой снег, но в целом погода для работы на улице комфортная. Вроде объявляли, что 31 декабря рабочий день, но это не чувствуется. Движение на дорогах минимальное и заявок по ремонту грузовиков тоже минимум. Сегодня всё же был звонки и даже выезды. МАЗ евро 4, с двигателем ЯМЗ 650 (РЕНО), находится на стройке в Сколково. Отказала педаль акселератора (двигатель в аварийном режиме). Проведённая компьютерная диагностика двигателя показала две ошибки: первая давление топлива в системе ниже нормы, и вторая забиты топливные фильтры. Водителю было рекомендовано заменить фильтры и дозирующий блок. Через два часа водитель отзвонился, поблагодарив, сообщил о выполнении рекомендаций, и что после проведения этих манипуляций работа автомобиля нормализовалась.

Не газует МАЗ euro-3

Пригласили в Красногорск на две машины. Первая это МАЗ с двигателем 6V образная, 2012 года выпуска. Жалобы на то, что автомобиль не газует. Прежде чем обратиться к нам клиенты долго бились с ним сами, они поменяли педаль акселератора и даже свозили электронный блок управления двигателем М 230. Е3 на диагностику. Когда все возможности были исчерпаны, они обратились к нам. Скажу Вам, что наши специалисты довольно быстро нашли где «собака зарыта». Оказывается незадолго до описываемых событий на данной машине  турбина начала гнать масло, тогда же машина перестала газовать.  Механики поменяли турбину, но автомобиль всё равно отказывался нормально работать. При изучении этой проблемы нашими мастерами было обнаружено, что забит датчик надува (последствия неисправности турбины). Стоило поменять этот датчик, как машина вновь стала работать как положено.

Обороты двигателя не регулируются — МАЗ

Повезло и с новыми заявками. Первой бригаде достался выезд на заявку МАЗ с неработающей педалью газа. Диагностика определила — неисправен жгут мотора. Белорусские умельцы на заводе поленились кинуть на автомобиль жгут специальный укороченного размера для тягачей коротышей и поставили жгут от длинномера, привязав излишек восьмеркой у двигателя и бросив его мотыляться практически по полу. При вскрытии жгута обнаружился обрыв и короткое замыкание. Причем последнее появилось от растаявшего снега и набирании воды в гофре жгута. Долго не думая — исправляем. Владелец — бывший фотокорреспондент удивился мастерству и скорости выполнения работы. Работа была оплачена — владелец доволен.

МАЗ с двигателем Мерседес — пропадает газ

Ещё одна заявка, на этот раз в сервисе, грузовик МАЗ с двигателем мерседес 2012 года выпуска. По рассказу владельца у машины, периодически, гаснет панель приборов и пропадает реакция на педаль акселератора. Скажем сразу неисправность нехорошая и, тем более, нет возможности провести компьютерную диагностику (не коннектится диагностика с автомобилем). Искали неисправность вручную, проверяли питания на блоках, диагностировали блоки на стенде. Были обнаружены неисправности электронных блоков : предпускового подогрева ( FLAMMSTART ) и конвертера. Так же, на данный момент, под сомнением работоспособность блока ADM 3, сегодня не успели. Завтра электронщики продолжат свои изыскания. И ещё обратили внимание на одну деталь: складывается впечатление, что байонетные разъёмы на выходе из кабины и под кабиной обработаны медной смазкой спреем, скорее всего именно это и послужило причиной выхода из строя электронных компонентов блоков. Все эти разъёмы пришлось тщательно промывать и сушить. Я думаю с этим МАЗ-ом придётся повозиться несколько дней, но а чем закончится эта история мы обязательно Вам расскажем.

Педаль акселератора — элементы управления педалью, кабели и детали

Магазин будет работать некорректно, если файлы cookie отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Меню

Аккаунт

Укажите здесь свой автомобиль.

Укажите здесь свой автомобиль.

Пункты 1-100 из 168

Сортировать по Позиция наименование товара Цена Бестселлер Избранное Распродажа товара Установить восходящее направление

Показывать

12 24 48 100

на страницу

Посмотреть как Вид сетки Посмотреть список

Страница

• Вы сейчас читаете страницу 1
• Страница 2
• Страница Следующий

Пункты 1-100 из 168

Сортировать по Позиция наименование товара Цена Бестселлер Избранное Распродажа товара Установить восходящее направление

Показывать

12 24 48 100

на страницу

Посмотреть как

Вид сетки Посмотреть список

Страница

• Вы сейчас читаете страницу 1
• Страница 2
• Страница Следующий

Выберите автомобиль для фильтрации по

Как исправить неисправные педали Logitech G29

• org/HowToDirection»>

  Снимите четыре 30-мм винта с левой и средней педалей с помощью шестигранного ключа 1/8.

• Снимите два винта 16,3 мм с правой педали с помощью шестигранного ключа 1/8.

• Снимите серебряные накладки с каждой педали.

Редактировать

• Переверните блок педалей вниз.

• Удалите двенадцать винтов 15,8 мм снизу с помощью отвертки Phillips #1,

  .

• Открутите два винта 15,8 мм, спрятанные за держателем коврика, с помощью отвертки Phillips №1.

• Эти металлические винты ввернуты в пластик, поэтому не затягивайте их слишком сильно при сборке, иначе вы можете сорвать точки крепления.

Редактировать

• Медленно и осторожно поднимите верхний корпус из комплекта.

• Не тяните верхний корпус слишком далеко, так как к верхнему корпусу прикреплен трос, который необходимо отвинтить на следующем шаге.

Редактировать

• Переверните педальный блок на бок.

• Каждая педаль крепится четырьмя винтами.

• С помощью отвертки Phillips №1 выкрутите четыре винта 15,8 мм, соответствующие педали, которую вы хотите починить.

• org/HowToDirection»>

  В этом руководстве я буду работать только с педалью газа. Процесс одинаков для каждой педали.

• После того, как четыре винта будут удалены, вы можете снять педаль с основания, чтобы получить более четкий обзор и доступ к потенциометру и его соединениям.

Редактировать

• Цвет проводов у каждой педали разный. Обратите внимание на цвет проводов, и что куда идет.

• С помощью отвертки Phillips №1 выкрутите единственный винт 6,2 мм, удерживающий заземляющее кольцо на месте.

• С помощью плоскогубцев осторожно снимите три соединения.

• При вытягивании трех точек соединения может возникнуть некоторое сопротивление. Не тяните слишком сильно; если вы слишком сильно дернете за кабель, когда он отсоединен, это может привести к повреждению самого кабеля.

Редактировать

• Проверьте клеммы на наличие мусора или частиц, которые могут помешать. Убедитесь, что клеммы чистые, чтобы соединение не прерывалось.

• org/HowToDirection»>

  Проверьте кольцо заземления и место его соединения, чтобы убедиться, что на пути нет мусора или частиц. Заземляющее кольцо должно непосредственно касаться металла педали, чтобы оно работало должным образом.

• Если соединения загрязнены, протрите их изопропиловым спиртом.

Редактировать

• Снова вставьте провода в клеммы.

• Убедитесь, что провод полностью вставлен, как показано на втором рисунке.
