С 2011 года все автомобили производства концерна АвтоВАЗ укомплектованы, электронной педалью газа, в том числе и модели ваз 2114, выпущенные после 2011 года. У е-педали много преимуществ, но также в связи с новизной для АвтоВАЗ применяемого механизма, существовал ряд недоработок. Многие автомобилисты, купившие автомобиль с е-газом ваз 2114, через некоторое время столкнулись с проблемами.

Содержание

  1. Механическая и электронная педаль
  2. Е-газ ваз 2114 проблемы
  3. Возможности тюнинга
  4. Неисправности е-газа

Механическая и электронная педаль

Но сначала о том для чего понадобилось переделывать старую, надежную систему, работающую без перебоев. У этого есть несколько причин.

При управлении положением дроссельной заслонкой непосредственно ногой с помощью тросика существует небольшая задержка между открытием заслонки и корректировке смеси, это приводит к таким последствиям:

  • неправильная смесь дает на выходе большое количество C02;
  • несоответствие нормам ЕВРО-5 и ЕВРО-4;
  • при полном нажатии на педаль газа топлива расходовалось куда больше чем нужно, что увеличивает общий расход;
  • непосредственное управление смеси человеком ведет к возможности работы двс в критических режимах повышенных оборотов или слишком резкого изменения смеси, что отрицательно сказывается на ресурсе мотора.Ремонт электронной педали газа: Не работает педаль газа на Камазе: распиновка, неисправности

Для того что бы избежать этих проблем инженеры решили оградить доступ человека к непосредственному управлению режимами работы двигателя, в ваз 2114 с е-газом дроссельной заслонкой управляет ЭБУ, учитывая положения педали газа, но не подчиняющемуся ему на 100%.

Это позволило добиться:

  • равномерного открытия дроссельной заслонки, без рывков;
  • синхронного изменения состава смеси и открытия заслонки;
  • экономии топлива и повышения ресурса двигателя;
  • возможность установки систем антибукса и трекшн контроля.

В теории все выглядит отлично и все изменения кажутся только к лучшему. Но электронная педаль газа ваз 2114 имеет проблемы, которые появляются потому что при производстве устройство не оттестировали в достаточной степени и выпустили на рынок сырой продукт.

Е-газ ваз 2114 проблемы

Часто основными минусами электронного газа называют эти его аспекты:

  1. Задержка реакции автомобиля на нажатие педали акселератора.Ремонт электронной педали газа: Не работает педаль газа на Камазе: распиновка, неисправности
  2. Проблемы с плавающими оборотами, залипание газа и самосрабатывание.
  3. Невозможность быстрого тюнинга автомобиля.

Задержка образуется из-за того, что сигнал от педали сначала передается в ЭБУ и только после обработки, электропривод на заслонке начинает плавно изменять ее положение. В новых автомобилях эта задержка уменьшена, благодаря лучшему ПО и более быстродейственному железу. Оборудование е-газа ваза 2114 можно так же перепрошить, подняв мощность, скорость отзыва на педаль, но снизив норму экологичности до ЕВРО-2.

В ранних версиях автомобилисты часто сталкивались с неправильной работой е-газа, обороты плавали, реакции на газ могло не быть совсем или могли быть резкие скачки оборотов двигателя. Все это было следствиями брака проводки, произведенной «АвтоВАЗом», при появлении таких неисправностей лучше ее поменять на косу от «ПЭС СКК».

Возможности тюнинга

Для тюнинга авто, оснащенного е-газом, нужно либо переделывать всю систему на обычный, тросиковый механизм, заменив кучу датчиков и ЭБУ, либо программировать имеющуюся систему под свои задачи, но это не так то просто.Ремонт электронной педали газа: Не работает педаль газа на Камазе: распиновка, неисправности Заводское оборудование не предусматривает подобный вариант, поэтому для серьезного тюнинга потребуется установка специального программируемого ЭБУ, стоимость которого достаточно высока.

Неисправности е-газа

Иногда причиной неисправностей является поломка датчика холостого хода на ваз 2114 с электронной педалью газа, еще его называют РХХ. Если ЭБУ указывает на его ошибку, а холостые обороты двигателя слишком высокие и не падают, в основном 2000, то требуется замена дроссельной заслонки в сборе, либо можно попробовать почистить контакты клемм.

Если электронная педаль вышла из строя и не реагирует на нажатие педали акселератора, а обороты двигателя застыли на отметке 2000 оборотов в минуту, не стоит отчаиваться и вызывать эвакуатор. С такой проблемой можно передвигаться, осторожно отпуская сцепление, медленно, но верно есть возможность доехать до дома или сервисного центра.

Если у вас присутствует какая-то неисправность, связанная с электронной педалью газа, то в блоке управления, скорее всего вы сможете найти такие коды ошибок:

  • Р2122 – говорит о низком напряжении датчика положения педали акселератора.Ремонт электронной педали газа: Не работает педаль газа на Камазе: распиновка, неисправности Этот датчик работает на принципе изменения своего сопротивления, а ЭБУ, пропуская через него ток, узнает его и исходя из этого знает о положении педали. Низкое напряжение соответствует большому сопротивлению датчика. Решается чисткой контактов, их пропайкой или заменой педального узла, если не поможет.
  • 2123 – это обратная ошибка P2122, напряжение на этом же датчике слишком высокое. Возможен пробой или замыкание проводки, а также выход из строя датчика.
  • 2127 – низкий уровень сигнала второго датчика положения педали акселератора. Так как этот узел достаточно ответственный и выполняет важную функцию, для точности и надежности в нем используется сразу два датчика. Находятся они в одном корпусе, последовательность и способы устранения ошибки те же.
  • 2128 – клон кода ошибки 2123, только он отвечает за второй датчик.
  • 2138 – код говорит о несовпадении показаний этих двух датчиков, возможно с одним из них потерян контакт или он сломался. Для решения проблемы необходимо так же прочистить контакты, проверить проводку на исправность и протестировать саму педаль.Ремонт электронной педали газа: Не работает педаль газа на Камазе: распиновка, неисправности Тест заключается в замере сопротивления обоих датчиков в разных положениях педали и сравнении показаний. Если они отличаются нужно поменять педаль в сборе.

Как проверить и заменить электронную педаль газа Лада Калина

В комплектации последних моделей Лада Калина применяется электронная педаль газа. Калина с Е-Газ так же оборудованы новыми дроссельными заслонками и новыми контроллерами ЭБУ — M74 и Bosch M17.9.7.

Педаль газа электронная, она не имеет механической связи с дроссельной заслонкой. Управление двигателем полностью электронное.

Водитель, нажимая педаль газа, только обозначает, какое ускорение он желал бы придать автомобилю, а система управления двигателем реализует это.

Тоже происходит, когда водитель ослабляет нажим на педаль газа, удерживает ее нажатой в одном положении или совсем убирает ногу с педали газа.

Такую систему называют «Е-газ» (E-GAZ). Двигатели с такой системой могут соответствовать экологическим стандартам ЕВРО IV─V.Ремонт электронной педали газа: Не работает педаль газа на Камазе: распиновка, неисправности

Электронная педаль газа состоит из пластмассового рычага, который выполнен заодно с педалью и двух датчиков, встроенных в кронштейн.

Все элементы представляют собой единую конструкцию, которую иногда называют модулем педали газа.

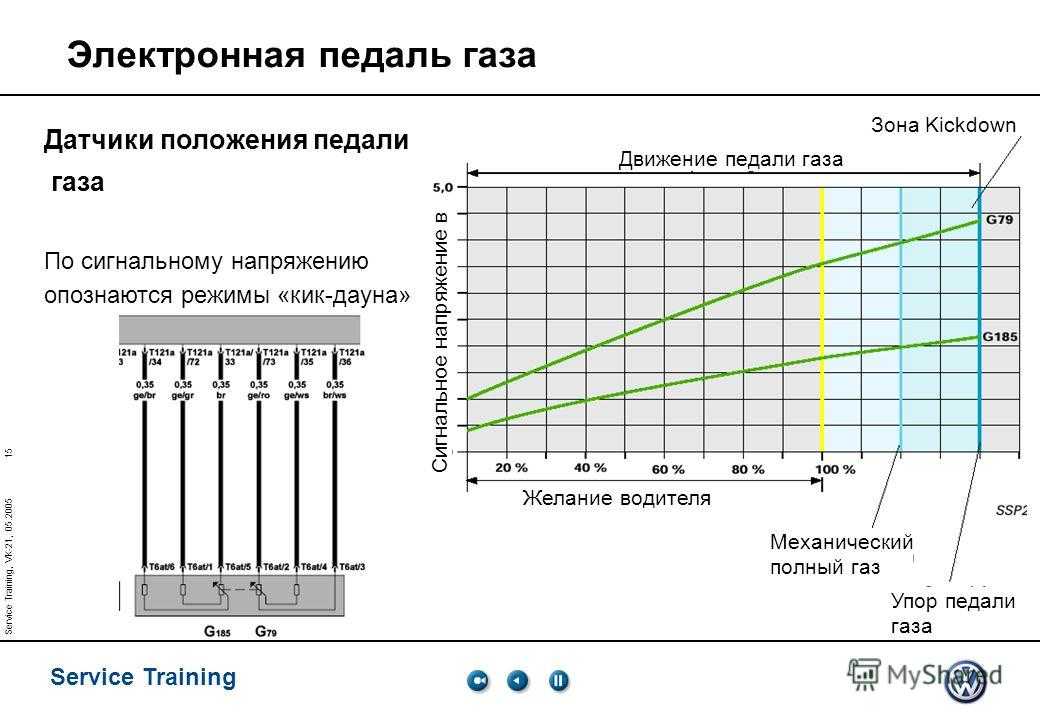

Каждый датчик положения педали газа (встроенный в кронштейн педали газа) представляет собой потенциометр, подвижный контакт которого жестко связан с поворотной осью рычага педали.

Электронный блок управления (ЭБУ) по сигналам датчиков непрерывно отслеживает положение педали.

Изменение положения контролируется по меняющемуся сопротивлению на выводах обоих датчиков. В соответствии с этими параметрами ЭБУ подает управляющие команды на мотор-редуктор дроссельного узла и на топливные форсунки.

В результате износа подвижных контактов или токопроводящих дорожек, датчики могут выйти из строя или поступающие с них сигналы будут не корректны.

При нарушении сигналов двигатель будет работать неустойчиво, возможны «провалы» на переходных режимах.Ремонт электронной педали газа: Не работает педаль газа на Камазе: распиновка, неисправности

При работе на холостом ходу частота вращения коленчатого вала двигателя может самопроизвольно меняться.

В случае, выхода из строя одного из датчиков (иди его цепи), загорится контрольная лампа неисправности системы управления двигателем.

Если за контрольное время сигнал с датчика не восстановится, ЭБУ переведет систему на резервный режим работы.

В этом режиме при резком нажатии педали газа до упора, обороты будут расти медленно. На автомобиле можно будет продолжить движение до места ремонта своим ходом.

Возможно некоторое увеличение расхода топлива и изменение некоторых других технических показателей двигателя.

В случае, когда из строя выйдут оба датчика, ЭБУ переведет систему управления двигателем в аварийный режим работы, двигатель будет работать только на оборотах чуть выше холостого хода (1500 мин-1).

При этом автомобиль сохраняет способность самостоятельно двигаться, хотя и с медленной скоростью. Это позволит в случае необходимости покинуть перекресток, съехать на обочину или переместить автомобиль в безопасное место на небольшое расстояние.Ремонт электронной педали газа: Не работает педаль газа на Камазе: распиновка, неисправности

Проверка и замена электронной педали газа

Датчик положения педали газа ремонту не подлежит, в случае неисправности электронную педаль газа заменяют в сборе. Необходимость выполнения работы определяем в ходе проверки технического состояния системы управления двигателем.

Для выполнения работы потребуется мультиметр.

Снятие

Отсоединяем минусовую клемму от АКБ.

Нажимаем фиксаторы колодки жгута проводов и отсоединяем колодку от датчика педали газа.

Торцовым ключом на 10 мм отворачиваем три гайки крепления педали газа.

Снимаем педаль газа со шпилек

Проверка

Мультиметром в режиме омметра можно проверить состояние подвижных контактов и токопроводящих дорожек датчиков положения педали газа. Для этого:

Подсоединяем один щуп мультиметра к выводу 4, а другой щуп к выводу 2.

Медленно перемещая педаль газа, по прибору контролируем электрическое сопротивление, которое должно плавно уменьшаться.Ремонт электронной педали газа: Не работает педаль газа на Камазе: распиновка, неисправности

Повторяем проверку, подсоединив мультиметр к выводам 4 и 3

4. Аналогично проверяем токопроводящую дорожку другого датчика, последовательно подсоединяя мультиметр к выводам 1—6 и 6—5.

№ вывода

Датчики

Назначение вывода

1

Датчик №2

Напряжение (+3,3В)

2

Датчик №1

Напряжение (+3,3В)

3

«масса»

4

Сигнал с датчика №1

5

Датчик №2

«масса»

6

Сигнал с датчика №2

Если при проверке любой из дорожек сопротивление будет меняться скачками, датчик следует заменить.Ремонт электронной педали газа: Не работает педаль газа на Камазе: распиновка, неисправности

Установка

Устанавливаем педаль газа в обратной последовательности. Чтобы случайно не погнуть выводы в разъеме датчика педали газа, перед установкой подсоединяем колодку проводов.

Затем надеваем кронштейн педали газа на шпильки. Гайки крепления педали затягиваем моментом 6 — 8 Нм.

При эксплуатации нужно помнить, что на Вашем автомобиле установлены педали связанные с электроникой. Стараться не допускать попадания влаги на педали. Нужно пользоваться ковриками и т д.

Национальная стоимость замены датчика положения педали акселератора в 2023 году составляет от 15 до 520 долларов, в среднем 314 долларов.
