описание значков, обозначения, коды ошибок
Основные задачи такого модуля, как панель приборов, в нашем случае Гранты ФЛ, во-первых, это информационное сопровождение и контроль работы наиболее важных систем во время движения авто и, во-вторых, щиток приборов должен гармонично выглядеть в интерьере салона с максимально возможной визуальной доступностью для водителя.
А что касается наиболее ответственной задачи этого приборного комплекса – это обеспечение безопасности с помощью индикации предупреждений о неисправностях техники.
Относительно внешнего вида приборного модуля новой Гранты ФЛ, то он мало чем отличается от родственных, а именно АвтоВАЗовских моделей. Разве, что улучшенным внешним оформлением, да наличием более, чем 4-х десятков значков, в то время, как родственные Лады имеют 39 иконок индикации тех или иных автомобильных параметров.
И вот для того, чтобы ознакомить представителей нашего гаражного сообщества с компоновкой приборов приведем их описание, а также расшифровку наиболее важных значков индикации штатной приборки Гранты FL.
Приборы и значки индикации
Расположение приборов и локации значков на панели новой Гранты ФЛ, а также их описания (актуально со старой приборной панелью)
- Прибор, отображающий актуальные обороты движка или не что иное, как тахометр.
- Значок индикации неисправностей мотора.
- Индикация нормальной работы левого поворотника.
- Сигнализирует о критическом падении давления масла в движке.
- Индикация проблемы в работе ABS или свидетельствует о том, что возможна полная блокировка колес при торможении с потерей, как управляемости, так и устойчивости машины.
- Сигнал включения иммобилайзера или противоугонной электронной системы.
- Перегрев охлаждающей системы. Требуется остановка для того, чтобы охлаждающая жидкость остыла и в случае необходимости осуществить ее долив.
- Критический уровень тормозной жидкости или предельный износ колодок тормозов. В первом случае – надо жидкость для тормозов долить до оптимального уровня, а во втором – срочным образом заменить колодки.
- Индикация нормальной работы правого поворотника.
- Сигнализация отсутствия зарядки АКБ.
- Прибор отображения актуальной скорости авто во время движения, а попросту – спидометр.
- Сигнализирует о включении системы курсовой устойчивости.
- Значок предупреждения о том, что не следует включать повышенную передачу из-за критического падения оборотов движка в результате нагрузки.
- Индикация нормальной работы оптики дальнего света.
- Сигнализирует о включении задних ПТФ.
- Индикация оптики ближнего света.
- Свидетельствует о включении передних ПТФ.
- Кнопка, предназначенная для обнуления параметров дневного пробега.
- Дисплей с отображением информации, необходимой для маршрутного контролирования, а также визуализации кодов ошибок.
- Сигнализация о наличии незакрытой двери.
- Индикация о критическом уровне топлива.
- Критический параметр внутри шинного давления.
- Свидетельствует о наличии неисправности в системе ЭУР, что требует проверки и, если это необходимо, то обращения в сервисную службу для устранения проблем электроусилителя руля.
- Свидетельство о том, что нужно пристегнуться с помощью ремня безопасности.
- Индикация о неисправности в электрооборудовании машины.
- Предупреждает о том, что возможны проблемы с подушками безопасности или о том, что система активной безопасности отключена.
Какое обозначение имеют те или иные режимы индикации?
Зеленый цвет сигнализации означает правильную работу тех систем, за которые отвечают эти значки. Их желтое или оранжевое свечение предупреждает о возможных неисправностях, а красное – о наличии таких неисправностей, которые могут привести к значительному ущербу или к критическому снижению безопасности той же Гранты FL.
Если после запуска движка продолжает светится или мигает его иконка (1), то это означает наличие неисправности в тех или иных системах двигателя.
Если мигает сигнализация низкого давления системы смазки ДВС (4) даже после запуска движка, то это свидетельствует о необходимости визуального контроля утечки масла, а затем в том числе и стендовой проверки работы, начиная с масляного насоса и, заканчивая редукционным клапаном.
Что касается индикации ABS (5), то система стабилизации исправна, если в течении пары-тройки секунд после того, как заведется движок гаснет этот значок.
А вот лампочка перегрева системы охлаждения (7) в случае, при условии осуществления правильного ее контролирования, должна гаснуть по истечении 5 секундного интервала после начала работы движка.
При наличии сигнализации о дефиците тормозной жидкости (8), то помимо проверки наличия оптимального ее уровня, обязательно следует проверить наличие критического износа колодок.
При заведенном движке иконка состояния подушек безопасности (26) светится не должна, если система активной безопасности исправна и является включенной.
Все это означает, что приборная панель Гранты ФЛ интуитивно понятна, а также максимально информативна даже для водителей новичков.
Особенности приборки Гранты FL
Приборный модуль рассматриваемой нами модели содержит более насыщенный информацией дисплей и обладает современным дизайном, что значительно повлияло на улучшение интерьера всего салона.
Тем более, что улучшенный дизайн магнитолы на дисплее не может оставить равнодушными молодежную аудиторию пользователей этого отечественного фургона.
Первым делам приятно удивляет ювелирная подгонка элементов приборки к центральной панели, а именно в виде аккуратно заделанного и с минимальными зазорами стыков, довольно качественного пластика. При этом сам пластик имеет приятную на ощупь фактуру, без наличия скрипов и хрустов как при нажатии, так при движении по бездорожью.
Материал не издает звуков даже после продолжительной эксплуатации, что является не только качественной подгонки отдельных элементов, как приборки, так и торпедо, но и доказательством того, что пластик не грубеет с течением времени.
А что касается стилистики оформления или дизайна приборки, то это является образцом стильности и логистической доступности функций объекта нашего обзора.
Расшифровка ошибок, отображаемых на панели
Собственно, для полноты описания эстетических, информационных и функциональных качеств приборки Гранты ФЛ осталось рассмотреть расшифровку опять же наиболее важных ошибок кодов, свидетельствующих о неисправностях систем этого авто:
- Р1689 – это код, который указывает на сбой в файле хранения кодов ошибок;
- Р1600 – это свидетельство того, что утеряна коммуникация с иммобилайзером или говорит о том, что существуют проблемы с электроникой противоугонной системы;
- Р1612 – это код ошибки о проблемах перезагрузки процессора;
- Р0627 – проблемы с питанием реле топливного насоса;
- Р0522/23 – свидетельство неисправности датчика масляного давления;
- Р0501 – код ошибки о неисправности отображения датчика скорости;
- Р0422 – неисправности нейтрализатора выхлопа либо его эффективность находится ниже нормы;
- Р0325 – некорректная работа датчика детонации;
- Р0300-304 – наличие многочисленных пропусков системы зажигания;
- Р0217 – код ошибки, которая свидетельствует о перегреве системы охлаждения;
- Р0200-204 – неполадки блока управления системы питания;
- Р0130-140 – некорректная работа датчиков контроля воздуха;
- Р0441-459 – неправильная работа клапана контроля продувки адсорбера;
- Р0101-102 – код ошибки, что свидетельствует о проблеме с датчиком расхода воздуха;
- Р0122/23 – проблемы с датчиком контроля положения заслонки дросселя.
Для сброса кодов ошибок необходимо обращаться к гаражным Левшам, это так называемый колхозный способ прошивки приборки, который чреват нижеследующими последствиями:
А самое лучшее – это к специалистам автосервиса, которые с помощью специальных программ сделают сброс ошибок и распиновку приборки максимально корректно.
Впрочем, можно и самостоятельно сделать перезагрузку панели с помощью снятия клемм питания с АКБ и через четверть часа подсоединения их на прежние места.
Приборная панель Фольксваген Туарег: процедура замены, индикаторы
За 3 поколения выпущенных Туарегов его приборная панель прошла эволюционный путь от простенькой версии с монохромным экранчиком до полностью виртуальной, визуально объединенной с экраном мультимедиа, отчего кажущейся и вовсе огромной.
Но это только в топ-версиях, а в базовых и в 3-м поколении применяется комбинированная панель приборов с аналоговыми спидометром, тахометром, разве что дисплей существенно вырос в размерах по сравнению с первыми поколениями.
Снять панель самостоятельно несложно, однако её замена на современную виртуальную практически нереальна ввиду необходимости «прописки» новой детали на серверах ВАГ.

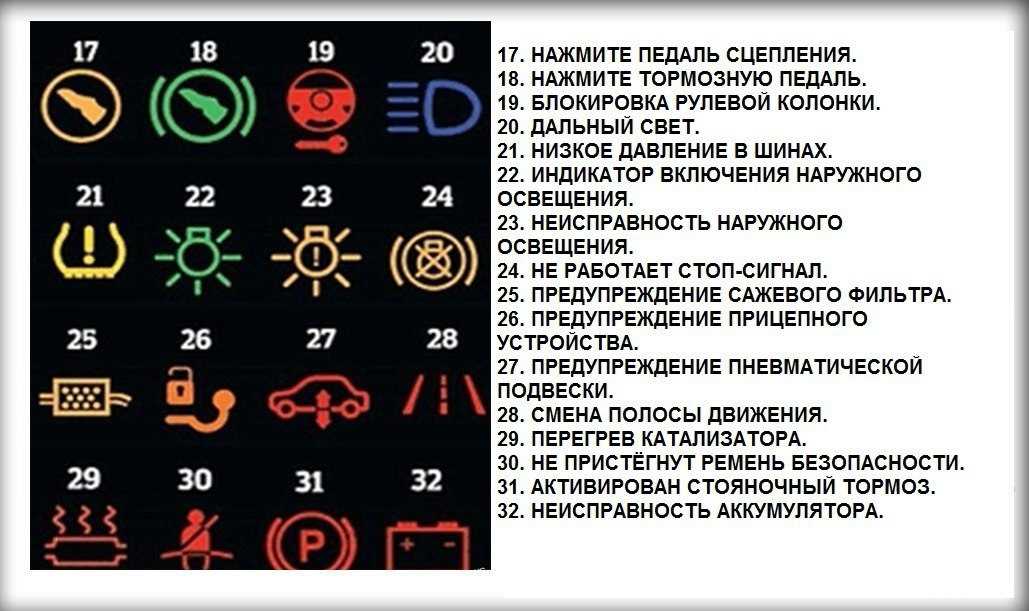

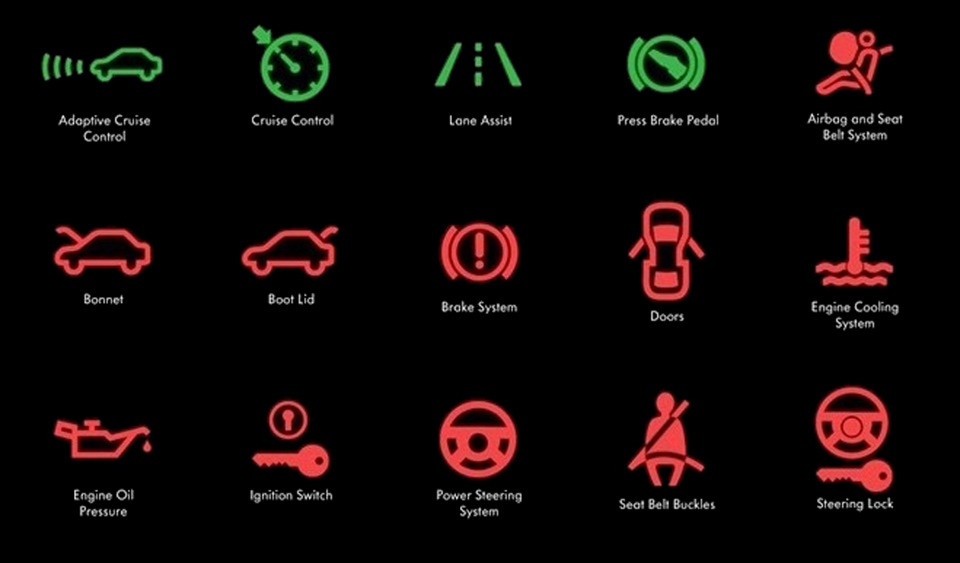

Несмотря на многообразие возможных индикаторов, есть общие элементы в цветовых схемах:
| Значок | Описание | Значение | |
| Красный / желтый знак восклицания, рядом возможен текст. | Уведомительный сигнал для привлечения внимания водителя при опасной или внештатной ситуации, сопровождающийся текстовой информацией. | ||
Красные:
| Задействован (включен) ручной тормоз / проблемы в тормозной системе (снижен уровень торм. жидкости, износ колодок итд) | ||
Горит / мигает красным / синим символ термометра, опущенный в жидкость. | Повышенная, при красном цвете символа / пониженная, при синем цвете символа, Т системы охлаждения. При мигающем индикаторе — неисправность в электрочасти системы охлаждения. | ||
Красный/желтый:
|
| ||
| Красный значок батареи |
| ||
| Красный знак машины с открытыми дверями. | Открыта/не плотно закрыта дверь или несколько дверей. | ||
| Желтый / красный значок заправки. | Остался мин запас топлива или оно полностью закончилось. | ||
| Лобовое стекло с пунктиром фонтана в стороны. | Заканчивается жидкость для омывания стекол. | ||
| Красный пассажир. | Не применен ремень безопасности. | ||
| Значок пассажира с шаром, может появляться надпись SRS и AirBag. | Неисправности подушек систем безопасности. | ||
| Желтый человек с перечеркнутым кругом, значок Side Airbag Off. | Отключена подушка безопасности или боковые шторки безопасности. | ||
| Надпись RSCA. | Дефектны или отключены подушки безопасности , срабатывающие при опрокидывании авто. | ||
| Желтая надпись PCS. | Дефект предаварийной системы. | ||
| В автомобиле включена противоугонка или иммобилайзер. | ||
| Машина с замком сбоку. | Дефект в противоугонной системе авто. | ||
| Красный/желтый знак восклицания в шестерне/звездочке. | Неисправность или перегрев КПП или выход из строя узла трансмиссии. | ||
| Перегрев масла в АКПП, дальнейшее движение не рекомендуется до охлаждения. | ||
| Время/срок провести ТО приближается, значок отключается после технического обслуживания сервисным центром. | ||
| Желтые буквы AT. | Дефекты в АКПП. | ||
| Значок руля и рядом знак восклицания. | Дефект в усилителе руля, тугой руль. | ||
| Красный круг с водой. | Недопустимое падение уровня (объема в системе) тормозной жидкости. | ||
| Символ — желтая молния в круге. | Дефект стояночного электротормоза. | ||
| Дефект антиблокировочной системы тормозов или эта система отключена. | ||
| Круг с пунктирами по сторонам. | Уведомление о критическом износе тормозных колодок. | ||
| Восклицательный знак в разрезе шины. | Падение давления в одной/нескольких шинах более, чем на 25%. | ||
| Восклицательный знак в круге. | Дефект системы распределения по колесам тормозных усилий. | ||
| Нажать на тормоз для разблокировки селектора АКПП. | ||
| Зеленая лампочка | Включены и работают наружные световые приборы. | ||
| Символ — зеленая лампочка, внутри с знаком восклицания. | Не работают один или несколько световых приборов, фар или перегорание лампочки в одной / нескольких фарах. | ||
| Перечеркнутая лампа желтого цвета. | Перегорела лампа ближнего / дальнего света, если лампа целая, то причина в проводке или предохранителях. | ||
| Значок лампы / фары синего света. | Работает дальний свет. | ||
Зеленый знак фары вместе на символе:
| Работает система автоматического изменения режима: ближний/дальний. | ||
| Желтый знак фары с наклонным светом. | Не работает или некорректно работает система автомат регулирования наклона фар. | ||
| Работает система автоматического включения ДХО. | ||
| Надпись AFS OFF | Дефект или отключение системы адаптивного света. | ||
Значок автомобиля с включенными задними фонарями. | Неисправность или перегорание ламп в задних фонарях. | ||
| Зеленый знак фар в обе стороны | Включены габариты. | ||
| Зеленый знак фары с волнистой вертикальной линией. | Включены ПТФ. | ||
| Желтый знак фары с волнистой вертикальной линией. | Включены задние ПТФ. | ||
| Фара символически светит в тоннель. | Дефект или отключение датчика дождя и света. | ||
| Наличие ошибок, дефектов или неисправностей при работе двигателя. | ||
Желтый значок двигателя и стрелкой вниз. | Уменьшение мощности ДВС, иногда перезапуск решает проблему. | ||
| Знак машины и символ гаечного ключа. | Дефект:
| ||
Горит зеленым / желтым символ:
| Сообщения (уведомления) системы старт-стоп:
| ||
| Надпись OIL CHANGE. | Уведомление о необходимости плановой замены масла. | ||
Полоcка с шариками и стрелками вниз. | Загрязнен воздушный фильтр двигателя. | ||
| Система регистрирует пропуски зажигания смеси, вследствие чего растет содержание (свыше допустимого уровня) вредных веществ в выхлопе. Дефект кислородного датчика или дефект системы очистки выхлопа. | ||
| Бачек с волнами жара вверху. | Перегрев или дефект каталитического нейтрализатора. Также перегрев может возникать из-за проблем в системе зажигания. | ||
| Не закрыта крышка (пробка) топливного бака или отсутствует, другие проблемы с герметичностью топливного бака | ||
| Снижение уровня или вытекание охлаждающей жидкости. | ||
| Желтая молния в кавычках. | Дефект электронной дроссельной заслонки. | ||
| Надпись EML. | Ошибка электроники управления приводом дроссельной заслонки. | ||
| Не работает система отслеживания невидимых водителю зон. | ||
зеленая надпись в варианте:
желтая надпись в варианте:
| Указывает состояние антипробуксовочной системы авто:
DTC и TCS связаны с тормозной и топливной. системами. Если любая из них не работает, то индикаторы тоже включатся. | ||
| Надпись ESP BAS. | Обозначает индикаторы взаимоувязанных систем:
индикация сообщает о их дефектах. | ||
| Надпись KDSS. | Дефект системы стабилизации подвески. | ||
| Автомобиль на склоне. | Активированы система помощи спуска на уклоне или подъема. | ||
| Автомобиль на неровной дороге. | Предупреждает о предстоящем профиле дороги, вверх или вниз. | ||
| Знак скользкой дороги. | Зафиксировано скольжение и включилась система стабилизации. | ||
или желтая надпись:
с доп текстом OFF. | Дефект системы стабилизации авто, она неисправна или отключена. | ||
| Восклицательный знак в треугольнике и надписью снизу 4×4. | Дефект полного привода авто. | ||
| Значок 4х2. | Работает задний привод. | ||
| Знак 4х4, надпись AUTO снизу. | Активирован режим автоматического включения (подключения) полного привода. | ||
| Надпись HIGH / 4HI, и/или цифры 4х4. | Работает полный привод. | ||
| Надпись LOW / 4LO, и также с цифрами 4х4. | Работает полный привод с пониженным рядом в раздатке.. | ||
Надпись:
| Активирована блокировка межосевого дифференциала. | ||
| Знак шасси авто с крестиком на заднем мосту. | Активирована блокировка межколесного дифференциала. | ||
| Знак шасси авто и гаечного ключа. | Отключение или дефект полного привода. | ||
Надпись:
| Дефект полного привода | ||
| Надпись R.DIFFTEMP . | Перегрев дифференциала. | ||
| Индикатор шасси автомобиля со стрелкой сверху вокруг. | Информирует о повороте на подключенном полном приводе. | ||
| Зеленый символ шасси с надписью AWD-V | Уведомляет, что полный привод работает нормально. | ||
Временно включается знак восклицания в треугольнике, и при этом обведенный стрелкой. | В эти моменты включается имитации блокировок притормаживанием колес. | ||
| Дефект системы экстренного торможения. | ||
| Надпись IBA OFF. | Выключена система дотормаживания. | ||
| Надпись CMBS | Выключена / дефектна система предупреждения столкновений. | ||
| Надпись PS. | Проблемы электроусилителя руля. | ||
| Надпись 4WAS. | Дефект механизма активного подруливания авто. | ||
| Надпись RAS. | Дефект механизма активного подруливания авто. | ||
| Надпись 2nd STRT. | Активна функция трогания (старта) с места на повышенной передачи. | ||
| Мигает надпись VGRS. | Возможно, проблемы с рулевым управлением. | ||
| Знак — батарейка с ключем. | Батарейка в ключе требует замены или зарядки. | ||
| Ключ, символ может быть зеленого, красного, желтого цвета | Опознан или нет электронный чип в ключе. | ||
| Задействован (включен) режим «Снег» (раннее переключение передач, повышенные передачи в движении / при трогании). | ||
| Чашка кофе с блюдцем. | Длительное управление автомобилем без отдыха. | ||
Надпись:
| Активация круиз-контроля. | ||
| Символ — машина, спидометр, с восклицательным знаком. | Не работает круиз-контроль. | ||
Круг с надписью:
| Активирована автоматическая тормозная система , при необходимости отключения — нажать на педаль газа. | ||
| Человечек, выходящий из двери авто. | Индикатор режима комфортной для посадки/высадки высоты кузова. | ||
| Надпись HEIGHT HIGH. | В комплектациях с регулируемой подвеской индикатор указывает на максимальное поднятие кузова над дорогой. | ||
| Надпись CK SUSP. | Необходима проверка подвески.. | ||
| Рисунок прицепа; надпись TOW | Активированы электронные помощники вождения с прицепом. | ||
| Символ КПП с надписью AUTO | Индикатор аварийного режима работы АКПП. | ||
| Засоренная стрелка в круге, перечеркнутая пунктиром. | Необходима замена воздушного фильтра. | ||
| Волнистые стрелки в квадрате. | Работает обогрев заднего стекла. | ||
| Буква P с треугольником, со звуком. | Задействована система помощи при парковке:
| ||
Надпись:
| Индикатор системы автоматического удержания полосы движения :
| ||
| Дерево или надпись ECO MODE. | Работает режим экономичного вождения, или стиль управления водителя соответствует этому режиму. | ||
| Мигает иконка/значок машинки внутри красного / зеленого треугольника со звуком. | Система адаптивного круиза сообщает об сокращении дистанции до авто или о обнаружении препятствия на дороге. | ||
| Знак в виде 2 авто и звездочки с инициалами Off. | Дефект (или отключение) системы снижения тяжести последствий при столкновении. | ||
| Знак авто и стрелка сбоку. | Уведомление и потенциальной опасности столкновения в задней части автотранспортного средства. | ||
| Желтая спираль. | Включены и работают свечи накаливания. | ||
| Выхлопная труба с шариками/точками. | Неисправность сажевого фильтра. | ||
| Картинка-символ потока газа с каплями воды / каплями на ней. | Недостаток жидкости AdBlue. | ||
| Иконка выхлопных газов, вылетающих из трубы. | Дефект системы очистки отработанного выхлопа. | ||
| Различные индикаторы, указывающие на наличие воды/конденсата в топливной системе, или высокий уровень отстоя в топливном фильтре. | Наличие конденсата или воды в топливном фильтре, необходимо обслуживание. | ||
| Надпись EDC. | Неисправность системы питания | ||
| Надпись T-BELT. | Необходимость замены ремня ГРМ. | ||
Надпись MAIN, электромотор и знак восклицания. | На гибридных версиях — неисправность электропривода. | ||
| Электромотор с молнией. | На гибридных версиях — низкий уровень заряда тяговой батареи. | ||
| Иконка — машина с восклицательным знаком. | Аналог Check Engine для электрического тягового двигателя. | ||
| Надпись FAULT. | На модификациях с гибридным приводом указывает на: дефекты в работе электропривода | ||
| Черепаха в круге. | На модификациях с гибридным приводом — снижение суммарной мощности автомобиля. | ||
| На модификациях с гибридным приводом — режим движения на электротяге. | ||
| На модификациях с гибридным приводом — заряженность тягового аккумулятора и готовность авто к движению на электротяге. | ||
| Иконка машины с сиреной. | На модификациях с гибридным приводом — неисправность в системе внешнего динамика для предупреждения пешеходов о движении/ приближении автомобиля. | ||
Сигнальные лампы и символы на приборной панели Ford Focus
В этом разделе рассматриваются многие сигнальные лампы и символы на приборной панели с изображениями и их значениями, встречающиеся в модельном ряду Ford Focus.
Сигнальные лампы на приборной панели могут гореть красным, оранжевым, зеленым или синим цветом, красный указывает на более серьезную неисправность, при которой следует немедленно проверить автомобиль. Оранжевые огни указывают на менее серьезные проблемы, такие как необходимость обслуживания автомобиля.
Мигающие красные сигнальные лампы указывают на срочную неисправность. Зеленые или синие световые символы приборной панели предоставляют водителю только информацию.
Световые символы могут незначительно отличаться в зависимости от того, когда был произведен ваш автомобиль и в какой стране он был произведен. Некоторые сигнальные лампы на приборной панели Ford Focus загораются при включении зажигания двигателя, например:
- Подушка безопасности
- АБС
- Система курсовой устойчивости (ESP)
- Низкий уровень топлива
- Тормозная система
- Фрост
- ESP выкл.
Если контрольная лампа или информационный индикатор не загораются при включении зажигания, это указывает на неисправность. Поручите проверку системы квалифицированному специалисту. Ниже перечислены сигнальные лампы / символы приборной панели Ford Focus, которые охватывают многие версии Focus.
Grade Assist
Grade Assist
Ford Grade Assist помогает поддерживать скорость автомобиля при движении вниз по склону.
Ассистент подъема можно активировать либо кнопкой, расположенной на приборной панели, либо на рычаге переключения передач. Активация системы помощи при подъеме помогает предотвратить слишком большую нагрузку на трансмиссию или тормоза.
Сигнальная лампа ABS на приборной панели Ford Focus
Сигнальная лампа ABS на приборной панели
Если сигнальная лампа на приборной панели Ford Focus загорается во время движения, это указывает на неисправность антиблокировочной тормозной системы (ABS). Нормальное торможение будет продолжаться без использования ABS. Система должна быть немедленно проверена квалифицированным специалистом. Для получения дополнительной информации о том, как антиблокировочная система тормозов ( ABS s), руководство по антиблокировочной тормозной системе объясняет, что они делают, как они работают и как они помогают водителям управлять своим автомобилем.
Контрольная лампа зажигания Ford Focus на приборной панели
Контрольная лампа зажигания
Если контрольная лампа зажигания загорается во время движения, это указывает на неисправность.
Немедленно выключите все ненужное электрооборудование и немедленно обратитесь к квалифицированному специалисту для проверки автомобиля. Дополнительные сведения см. в разделе Почему горит индикатор заряда батареи.
Индикатор подушек безопасности Ford Focus на приборной панели
Индикатор подушек безопасности на приборной панели
Символ должен погаснуть при включении двигателя. Если индикатор загорается во время движения, это указывает на неисправность по крайней мере одной из подушек безопасности. Дополнительную информацию о подушках безопасности и возможных неисправностях см. в разделе Почему горит индикатор подушки безопасности?
Индикатор давления масла на приборной панели Ford Focus
Сигнализатор давления масла
Если индикатор давления масла продолжает гореть после запуска двигателя или загорается во время движения, это указывает на неисправность. Как только это станет безопасно, остановите автомобиль и выключите двигатель. проверьте уровень моторного масла – посмотрите, как проверить моторное масло, но не продолжайте движение, даже если уровень масла в норме.
Сигнальная лампа двигателя Ford Focus
Сигнальная лампа двигателя
Сигнальная лампа двигателя должна гаснуть, когда двигатель работает. Если он загорается при работающем двигателе, это указывает на неисправность. Если он мигает во время движения, немедленно снизьте скорость. Если он продолжает мигать, избегайте чрезмерного ускорения или замедления и обратитесь за помощью к специалисту.
Форд Фокус Индикатор слепых зон на приборной панели
Лампа контроля слепых зон
Индикатор контроля слепых зон загорается, когда функция деактивирована или в сочетании с сообщением. Для получения дополнительной информации о том, что такое слепая зона, и о правильных методах, которые следует использовать, чтобы избежать столкновения, см. раздел «Слепая зона автомобиля».
Символ предупреждения о движении вперед
Предупреждение о движении вперед
Предупреждение о движении вперед загорается, когда функция деактивирована или в сочетании с сообщением.
Эта система предупреждает вас визуальными и звуковыми сообщениями о потенциальном столкновении впереди. Предупреждения о столкновении будут появляться только в том случае, если система активирована, хотя поддержка торможения остается постоянно активированной.
Ford Focus Сигнальная лампа замерзания/обледенения
Сигнальная лампа обледенения/замерзания
Этот символ в виде снежинки предупреждает водителя о наличии инея или льда. Датчики определяют температуру наружного воздуха. Символ сигнальной лампы загорается желтым цветом, когда температура воздуха снаружи автомобиля находится в диапазоне от +4°C (39°F) до 0°C (32°F). Когда температура упадет ниже 0°C (32°F), он загорится красным.
Контрольная лампа контроля тяги Ford FocusTraction Control (старые модели)
Контрольная лампа контроля тяги
При нормальном вождении после активации системы мигает индикатор на приборной панели противобуксовочной системы. Если он не загорается после включения зажигания, если символ горит постоянно во время движения, это указывает на неисправность.
Пока система неисправна, она деактивирована. Второй свет — это также контроль тяги, который отображается на старых версиях Focus.
Ford Focus Контрольная лампа отключения системы контроля тяги
Индикатор отключения системы контроля тяги
Если антипробуксовочная система выключена вручную, загорается контрольная лампа на приборной панели. Индикатор погаснет после повторной активации системы контроля тяги.
Индикатор круиз-контроля Ford Focus
Индикатор круиз-контроля
Индикатор круиз-контроля на приборной панели загорается на Ford Focus, когда установлена скорость и активирован круиз-контроль.
Ford Focus Символ индикатора передних противотуманных фар
Символ передних противотуманных фар
Этот символ на приборной панели загорается при включении передних противотуманных фар. Символ переворачивается, когда включены задние противотуманные фары.
Предупреждающая лампа выезда из полосы движения Ford Focus
Предупреждающая лампа выезда из полосы движения
Предупреждающая лампа выезда из полосы движения загорается, когда система отключена или в сочетании с сообщением.
Система следит за соблюдением правил дорожного движения и предупреждает о смещении полосы движения.
Индикатор переключения передач Ford Focus
Индикатор переключения передач
На приборной панели загорится индикатор переключения/переключения передач, информирующий вас о том, что переход на более высокую передачу обеспечит лучшую экономию топлива. В периоды резкого ускорения, торможения или при нажатии педали сцепления лампа не загорается.
Индикатор сообщений Ford Focus на приборной панели
Индикатор сообщений
Индикатор на приборной панели загорается, когда на информационном дисплее сохраняется новое сообщение. Индикатор сообщения может быть красным или желтым в зависимости от серьезности сообщения.
Индикатор запуска/остановки двигателя Ford Focus
Индикатор запуска/остановки двигателя
Этот символ загорается, когда двигатель выключается в сочетании с технологией запуска/остановки. Эта технология снижает расход топлива и снижает выбросы CO2.
Ford Focus красная шестерня с красным восклицательным знаком
сигнальная лампа трансмиссии
красная шестерня с красным восклицательным знаком указывает на неисправность трансмиссии. Как правило, обычной причиной является неисправность неисправного реле свечей накаливания или неисправность свечей накаливания. Диагностика точно укажет неисправность. Транспортное средство безопасно для вождения.
Сигнальная лампа ESP Ford Focus
Сигнальная лампа ESP/BAS
Сигнальная лампа ESP/BAS Ford Focus связана с ABS. Если этот индикатор загорается, это указывает на проблему с электронной программой стабилизации. Индикатор ESP/BAS часто загорается вместе с предупреждающим символом ABS.
Давление в шинах
Индикатор давления в шинах
Система контроля давления в шинах (TPMS) может отсутствовать на более ранних версиях Ford Focus. На приборной панели загорится сигнальная лампа давления в шинах, информируя водителя о том, что давление воздуха упало до или ниже порогового значения 25%.
Если вы проверили давление в шинах и все в норме, обратите внимание на то, что сигнальная лампа давления в шинах продолжает гореть. ЕСЛИ вы скорректировали давление и вам нужно выключить свет, узнайте, как сбросить индикатор давления в шинах Ford Focus.
Круглое кольцо с восклицательным знаком обозначает сигнализатор стояночного тормоза/стояночного тормоза. Сигнализатор низкого давления в шинах. Индикатор свечей накаливания дизельного двигателя. Индикатор приборной панели.
- Сигнальные лампы на приборной панели
Символы приборной панели Honda Odyssey | Рэй Прайс Honda Stroudsburg PA
Перейти к основному содержаниюСкрыть Показать
Если вы ищете надежный автомобиль, который поможет вам путешествовать по Ист-Страудсбургу, Страудсбургу, Вифлеему, Истону и Джиму Торпу с комфортом и стилем, лучшего выбора, чем Honda Odyssey, практически не найти.
Тем не менее, даже самые надежные модели время от времени сталкиваются с проблемами, поэтому Odyssey имеет различные индикаторы приборной панели.
Подсветка приборной панели Honda Odyssey предупредит вас о возникновении проблемы с вашим автомобилем и поможет вам решить, нужно ли и когда вам нужно запланировать обслуживание.
Прочтите это руководство по символам на приборной панели Honda Odyssey, чтобы узнать немного больше о сигнальных лампах, которые вы можете увидеть во время вождения автомобиля.
Красные сигнальные лампы неисправностей
Ваш Odyssey оснащен двумя типами сигнальных ламп неисправности: красными и желтыми. Как и следовало ожидать, красные сигнальные огни являются наиболее серьезными и заслуживают немедленного внимания специалиста по ремонту.
Несколько красных индикаторов неисправности, которые вы можете увидеть на Odyssey, включают:
- Тормоз : если на приборной панели загорается слово ТОРМОЗ , это означает, что у вас низкий уровень тормозной жидкости или что ваша тормозная система неисправна и требует немедленного технического обслуживания.
- Давление масла : Когда давление масла в вашем Odyssey падает слишком низко, вы увидите свет, похожий на масляную лампу, из которой капает масло. Проверьте свой автомобиль у дилера после того, как загорится этот индикатор.
- Аккумуляторная система : Индикатор, похожий на автомобильный аккумулятор с плюсом и минусом, означает, что система зарядки вашего автомобиля не работает.
- Дополнительное удерживающее устройство : Если вы видите свет, похожий на раскрытие подушки безопасности перед пассажиром автомобиля, это означает, что дополнительная удерживающая система вашего автомобиля неактивна.
Желтые сигнальные лампы неисправности
Во время вождения Honda Odyssey вы также можете увидеть желтые сигнальные лампы неисправности. Хотя эти огни по-прежнему должны решаться специалистом по ремонту, они обычно не так серьезны, как красные огни.
К распространенным желтым сигнальным лампам неисправности Honda Odyssey относятся:
Проверка двигателя : желтый свет, похожий на двигатель автомобиля в профиль, означает наличие общей проблемы с вашим автомобилем. Запланируйте обслуживание как можно скорее.
Антиблокировочная система тормозов : Индикатор, похожий на буквы ABS внутри круга и скобок, означает, что ваша антиблокировочная система тормозов перестала работать. Ваши штатные тормоза должны работать.
Давление в шинах : Если давление в одной или нескольких шинах станет слишком низким, вы увидите индикатор, похожий на восклицательный знак, внутри спущенной шины. Переверните автомобиль Honda и восстановите нормальное давление в шинах.
Рулевое управление : Индикатор, похожий на рулевое колесо, рядом с восклицательным знаком указывает на неисправность усилителя рулевого управления.
Отремонтируйте свою Honda Odyssey в Ray Price Honda
В вашей Honda Odyssey вы можете увидеть различные сигнальные лампы. Если после прочтения этого руководства по освещению приборной панели Honda Odyssey вы считаете, что вам требуется техническое обслуживание или у вас есть вопросы, то самое время доставить свой автомобиль в отдел обслуживания и запчастей Ray Price Honda.
Запишитесь на прием к опытным автомеханикам уже сегодня!
В дополнение к опытному сервисному отделу и отделу запасных частей Ray Price Honda предлагает покупателям из Восточного Страудсбурга, Страудсбурга, Вифлеема, Истона и Джима Торпа большой выбор новых и подержанных автомобилей.
Приходите к нам сегодня, чтобы получить лучший дилерский опыт в вашей жизни!
Сделать запрос
* Указывает обязательное поле
Имя*
Фамилия*
Почтовый индекс*
Свяжитесь со мной по*
Телефон электронной почты
Отправить мое сообщение *
Пожалуйста, выберитеSalesServiceFinancePartsGeneral AdministrationDealership Event
Отправляя эту форму, я понимаю, что Ray Price Honda может обращаться ко мне с предложениями или информацией о своих продуктах и услугах.
