Дроссельные и регулирующие заслонки · Technipedia · Motorservice
Установки
Назад к поиску
Информация о продукте
в чём различие?
Чем отличаются друг от друга дроссельные и регулирующие заслонки? Какие функции выполняют дроссельные заслонки на автомобилях с бензиновым двигателем? Для чего нужны регулирующие заслонки в автомобилях с дизельным двигателем? Что такое дизельные заслонки, дизельные дроссельные заслонки, предварительные заслонки и позиционеры дроссельных заслонок: разные названия дроссельных заслонок или совершенно другие компоненты? Вы узнаете об этом в данной статье.
В бензиновом двигателе дроссельная заслонка влияет на количество впускаемого воздуха: в зависимости от степени открытия, в цилиндры поступает больше или меньше свежего воздуха или, соответственно, топливо-воздушной смеси.
В автомобилях с дизельным двигателем требуются так называемые «регулирующие заслонки», так как в результате работы турбонагнетателя, разности давлений недостаточно для обеспечения высокой степени (до 60 %) рециркуляции отработанных газов. Примером инновационной разработки является двигатель с изменяемой высотой подъёма клапанов, впервые разработанный компанией BMW в сотрудничестве с PSA. Хотя на этом бензиновом двигателе также имеется дроссельная заслонка, она полностью задействуется только в аварийном режиме, а также используется для диагностики. В нормальном режиме эта дроссельная заслонка постоянно открыта, подобно регулирующей заслонке на дизельном двигателе.

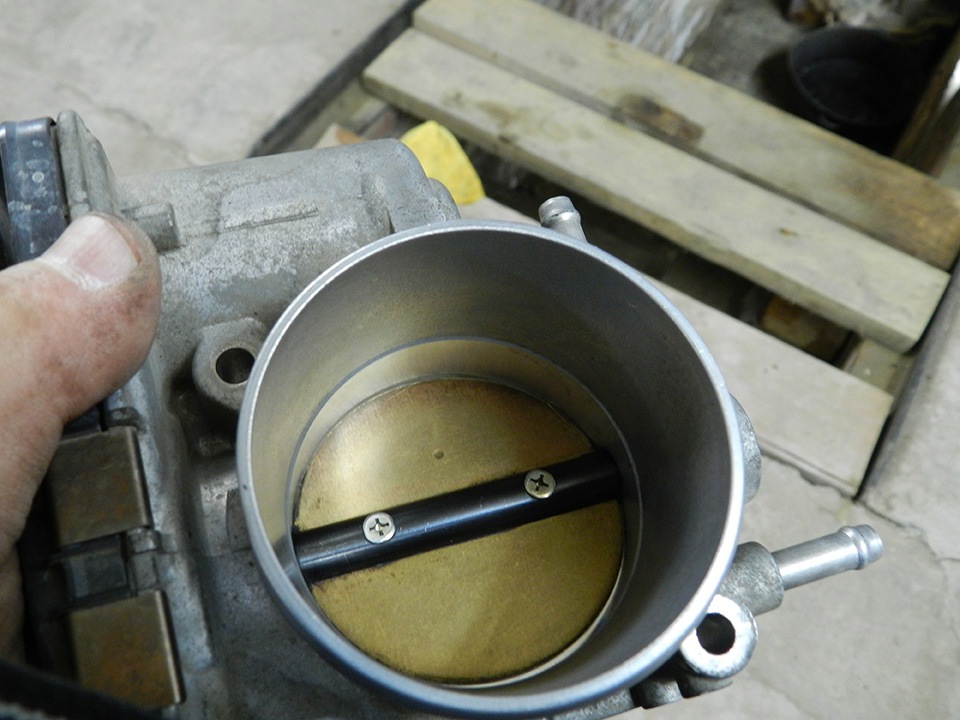

ДРОССЕЛЬНАЯ ЗАСЛОНКА
ОСОБЕННОСТИ
- автомобили с бензиновыми двигателями
- в обесточенном состоянии закрыта
- раньше: управление с помощью тросика, сегодня: привод с электродвигателем
- возможно наличие регуляторов холостого хода, вакуумных соединений, потенциометров, датчиков углового положения или микровыключателей
НАЗНАЧЕНИЕ
- дозирование количества впускаемого воздуха (регулирование состава смеси)
- регулирование холостого хода
- выполнение множества функций, например, регулирование холостого хода, регулирование скорости, антипробуксовочное регулирование, регулирование расхода топлива, контроль уровня выбросов
РЕГУЛИРУЮЩАЯ ЗАСЛОНКА
ОСОБЕННОСТИ
- использование в дизельных двигателях
- в обесточенном состоянии открыта
- пневматический или электрический привод
- употребляются также другие названия: дизельная заслонка, дизельная дроссельная заслонка, предварительная заслонка, позиционер дроссельной заслонки
НАЗНАЧЕНИЕ
- повышение разрежения во впускном коллекторе
- точное дозирование степени рециркуляции отработанных газов
- устранение вибрации при остановке двигателя посредством закрытия заслонки при выключении зажигания
- важный компонент для регенерации дизельного сажевого фильтра
Ключевые слова :
клапан , направляющая клапана , дроссельная заслонкаГруппы продуктов :
Снабжение воздухомГруппы продуктов на ms-motorservice.
comЭто вас тоже могло бы заинтересовать
Информация о пользовании
Регулирующая заслонка: повреждение под действием коррозии
в Boxer, Daily, Ducato, Jumper
Информация о продукте
Переходные кабели для регулирующих заслонок
для Boxer, Daily, Ducato, Jumper
Информация о продукте
Дроссельная Заслонка 7.03703.38.0/39.0
Различие: Вакуумное Соединение
Различие между дроссельными заслонками 7.03703.38.0 и 7.03703.39.0 заключается только в наличии или отсутствии вакуумного соединения? Многие компании предлагают только дроссельные заслонки с вакуумным…
Только для специалистов. Мы сохраняем за собой право на изменения и несоответствие рисунков. Информацию об идентификации и замене см. в соответствующих каталогах или в системах, основанных на TecAlliance.
Использование куки и защита данных
Группа Motorservice использует на Вашем устройстве файлы куки с целью оптимального оформления и постоянного улучшения своих веб-страниц, а также в статистических целях. Здесь Вы найдете дополнительную информацию об использовании куки, наши Выходные данные и Указания по защите персональных данных.
Нажатием кнопки «OK» Вы подтверждаете, что Вы приняли к сведению информацию о файлах куки, заявление о защите данных и выходные данные. Ваши настройки в отношении файлов куки для данного веб-сайта Вы можете изменитьв любое время [ссылка]
Установки приватности
Мы придаем большое значение прозрачности в вопросе защиты персональных данных. На наших страницах Вы получите точную информацию о том, какие настройки Вы можете выбрать и какие функции они выполняют. Выбранную Вами настройку Вы можете изменить в любое время.
Независимо от выбранной Вами настройки, мы не будем определять Вашу личность (за исключением тех случаев, когда Вы однозначно ввели свои данные, например, в контактных формах). Информацию об удалении файлов куки Вы найдете в справке Вашего браузера. Дополнительная информация приводится вЗаявлении о защите данных.
Измените свои настройки приватности путем нажатия на соответствующие кнопки
- Необходимость
- Комфорт
- Статистика
Необходимость
Файлы куки, необходимые для работы веб-сайта, обеспечивают его надлежащее функционирование. При отсутствии файлов куки возможно появление ошибок и сообщенийоб ошибках.
Данный веб-сайт будет выполнять следующее:
- сохранять файлы куки, необходимые для работы веб-сайта.
- сохранять настройки, выполненные Вами на данном сайте.
При этой настройке данный веб-сайт ни в коем случае не будет выполнять следующее:
- сохранять Ваши настройки, например, выбор языка или баннер куки, чтобы Вы не выполняли их заново.
- анонимно анализировать посещаемость нашего веб-сайта и использовать эту информацию для его оптимизации.
- определять Вашу личность (за исключением тех случаев, когда Вы однозначно ввели свои данные, например, в контактных формах).
Комфорт
Файлы куки делают посещение Вами веб-сайта более удобным и комфортным, сохраняя, например, определенные настройки, чтобы Вам не приходилось заново выполнятьих каждый раз при посещении сайта.
Данный веб-сайт будет выполнять следующее:
- сохранять файлы куки, необходимые для работы веб-сайта.
- сохранять Ваши настройки, например, выбор языка или баннер куки, чтобы Вы не выполняли их заново.
При этой настройке данный веб-сайт ни в коем случае не будет выполнять следующее:
- анонимно анализировать посещаемость нашего веб-сайта и использовать эту информацию для его оптимизации.
- определять Вашу личность (за исключением тех случаев, когда Вы однозначно ввели свои данные, например, в контактных формах).
Разумеется, что мы всегда согласны с настройкой Do Not Track (DNT) Вашего браузера. В этом случае не устанавливаются отслеживающие файлы куки и не загружаются функции отслеживания.
Заслонки газовые
Назначение
Заслонки газовые предназначены для создания перепада давления между сепарационной емкостью и общим коллектором в автоматизированных групповых замерных установках (АГЗУ) типа «Спутник» и измерительных установках (ИУ) типа «ОЗНА – МАССОМЕР».
Функциональное назначение заслонок – автоматическое открытие и закрытие газовой линии при помощи тяг от поплавка сепарационной емкости.
Конкурентные преимущества
- Низкие затраты на эксплуатацию и сервисное обслуживание
- Комплектующие и узлы данной заслонки 100% собственного производства
- Сокращенные сроки поставки, до 30 дней
- Наличие страхового запаса
Технические характеристики
| Заслонка | ЗАСЛОНКА КЭ-00-00 | ЗАСЛОНКА ГАЗОВАЯ ЗГЭ.605265.010-01 | ЗАСЛОНКА ГАЗОВАЯ ЗГ3.00.00.000 | ЗАСЛОНКА ГАЗОВАЯ ЭКСЦЕНТРИЧЕСКАЯ Ха6.433.047 | ЗАСЛОНКА ПДРК.305365.002-03 |
|---|---|---|---|---|---|
| Рабочая среда | попутный газ | ||||
| Параметры продукции нефтяных скважин: | |||||
| диапазон расхода, м3/сут | от 1 до 400 | от 10 до 1500 | |||
| Содержание свободного газа в жидкости при рабочем давлении, м3 /м3: | |||||
| — нижний предел, не более | 0,1 | ||||
| — верхний предел, не более | 16 | ||||
| для Р = 0,1÷0,8 МПа | - | 25 | - | ||
| для Р = 0,8÷4,0 МПа | - | 16 | - | ||
| кинематическая вязкость, м2 /с | от 10 до 120х106 | ||||
| температура, ˚С | от +5 до +70 | ||||
| обводненность объемная, % | от 0 до 98 | ||||
| парафина объемное, %, не более | 7 | ||||
| серы массовое, %, не более | 7 | ||||
| механических примесей массовое, %, не более | 7 | ||||
| Условный проход, мм | 80 | 150 | |||
| Рабочее давление, МПа, не более | 4,0 | ||||
| Габаритные размеры, мм, не более: | |||||
| длина | 250 | 303 | 257 | 303 | 337 |
| ширина | 180 | 42 | 172 | 40 | 423 |
| высота | 53 | 276 | 46 | 244 | 58,3 |
| Масса, кг, не более | 6,3 | 7,37 | 3,6 | 4,96 | 11,35 |
| Полный средний срок службы, лет, не менее | 10 | ||||
| Наработка на отказ, час, не менее | 4300 | ||||
ЗАКАЗ ОНЛАЙН
Отдельная поставка комплектующих
Комплектующие части заслонки газовой КЭ-00-00
|
Вал КЭ-00-01 |
Корпус КЭ-00-02 |
Кольцо КЭ-00-04 |
Шайба КЭ-00-05 |
Эксцентрик КЭ-00-06 |
Клапан КЭ-00-07 |
Шайба КЭ-00-08 |
Втулка КЭ-00-10 |
Втулка упорная КЭ-00-11 |
Подшипник Ха8.  250.015 |
Тяга Ха8.352.061 |
Комплектующие части заслонки газовой эксцентричной ЗГЭ.305265.010-01
|
Втулка ЗГЭ.713141.031 |
Втулка упорная ЗГЭ.713341.026 |
Вал ЗГЭ.715611.005-01 |
Корпус ЗГЭ.731113.010-01 |
Заслонка ЗГЭ.752349.002-01 |
Подшипник Ха8.250.015 |
Подшипник Ха8.250.015 |
Тяга Ха8.352.061 |
Комплектующие части заслонки газовой ЗГ3.00.00.000
|
Клапан ЗГ3.  01.00.001 |
Втулка ЗГ.00.00.005 |
Корпус ЗГ3.00.00.004 |
Вал ЗГ2.00.00.001 |
Втулка ЗГ2.00.00.002 |
Пробка ЗГ2.00.00.006 |
Рычаг ЗГ2.00.00.005 |
Подшипник Ха8.250.015 |
Тяга Ха8.352.061 |
Кольцо ЗГ.01.00.003 |
Кольцо 008-012-25-2-2 |
Кольцо 015-019-25-2-2 |
Комплектующие части заслонки ПДРК 305365.002-03
|
Корпус ПДРК.  711178.001-03 |
Вал ПДРК.715713.002-03 |
Заслонка ПДРК.752345.002-03 |
Кольцо Ха8.683.342-03 |
Крышка ПДРК.711342.002-03 |
Втулка ПДРК.714371.002-03 |
Тяга ПДРК.304591.008-03 |
Подшипник Ха8.250.015 |
Контакты:
Коммерческий отдел
+7 (34767) 9-51-37
+7 (34767) 9-50-83
эл. почта: [email protected]
Разрешительная документация
- Сертификат соответствия на установки автоматизированные ТР ТС 010.PDF
Возврат к списку
Амортизаторы | Гринхек
Полная линейка демпферов для контроля огня и дыма в системах безопасности жизнедеятельности, а также для контроля воздушного потока в коммерческих и промышленных системах отопления, вентиляции и кондиционирования воздуха.
Демпферы играют важную роль в перемещении воздуха. Продукты охватывают широкий спектр применений, начиная от безопасности жизни и заканчивая поддержанием контроля над наружным воздухом. Понимание функций и роли всей линейки демпферов.
Демпферы для обеспечения безопасности
Изделия для обеспечения безопасности защищают отверстия в стенах, потолке, полу и/или перегородках, предотвращая распространение огня и/или дыма.
ПОСМОТРЕТЬ Демпферы безопасности жизни
Регулирующие заслонки
Регулирующие заслонки регулируют поток воздуха в системе HVAC для всасывания, вытяжки или смешанного воздуха.
ПОСМОТРЕТЬ Регулирующие заслонки
Промышленные демпферы
Промышленные демпферы используют усиленный фланцевый рамный демпфер с лопастями различных типов и классов давления. Они работают в промышленных и тяжелых условиях эксплуатации.
ПОСМОТРЕТЬ Промышленные демпферы
Приборы для измерения воздуха
Приборы для измерения воздуха помогают зданиям соответствовать минимальным требованиям к наружному воздуху в соответствии со стандартом ASHRAE 62.
1 или Калифорнийским разделом 24. Они обеспечивают точный мониторинг и контроль наружного воздуха.
ПОСМОТРЕТЬ Продукты для измерения воздуха
Обратные заслонки
Обратные заслонки обеспечивают поток воздуха в одном направлении и предотвращают обратный поток воздуха. Они функционируют как выпускные или впускные заслонки.
ПОСМОТРЕТЬ Обратные заслонки
Балансировочные заслонки
Балансировочные заслонки уравновешивают поток воздуха в системах ОВКВ.
ПОСМОТРЕТЬ Балансировочные демпферы
Предохранительные заслонки
Предохранительные заслонки позволяют избыточному потоку воздуха снизить давление воздуха в помещении с помощью противовесов.
ПОСМОТРЕТЬ Рельефные демпферы
Пузырьково-непроницаемые изолирующие демпферы
Пузырько-непроницаемые изолирующие демпферы используются в тех случаях, когда требуется очень низкая или нулевая утечка.
СМОТРЕТЬ Пузырьково-плотные изолирующие демпферы
Демпферы специального назначения
Демпферы специального назначения предназначены для уникальных применений.
СМОТРЕТЬ Амортизаторы специального назначения
Приводы
Широкий выбор электрических, пневматических и ручных приводов.
ПОСМОТРЕТЬ Приводы
Двери
Двери доступа обеспечивают легкий доступ к компонентам заслонки внутри воздуховода. Предохранительные дверцы открываются автоматически, чтобы предотвратить схлопывание или взрыв воздуховодов из-за перепада давления.
ВИД Двери
Противопожарные клапаны | Greenheck
Строительные нормы и правила требуют, чтобы противопожарные клапаны поддерживали уровень огнестойкости стен, перегородок, ограждений и полов, через которые проходят воздуховоды или другие отверстия для передачи воздуха.
Противопожарные клапаны классифицируются по стандарту UL 555 с пределом огнестойкости 1½ или 3 часа. Противопожарные клапаны подразделяются на две категории:
- Динамический рейтинг — используются с системами HVAC, которые остаются в рабочем состоянии во время пожара
- Статический номинал — используется с системами HVAC, которые автоматически отключаются во время пожара
Динамические клапаны с номинальным ресурсом 1,5 часа
Клапаны класса UL 555 для использования в системах HVAC, которые сохраняют работоспособность во время пожара. Клапаны имеют предел огнестойкости 1,5 часа.
ПОСМОТРЕТЬ Динамические демпферы с номинальным ресурсом 1,5 часа
Динамические 3-часовые демпферы
Классифицированные по UL 555 демпферы для использования в системах HVAC, которые сохраняют работоспособность во время пожара.
