Зачем нужна регулировка клапанов: Для чого потрібне регулювання клапанів

Регулировка зазоров клапанов — для чего она нужна

Регулировка зазоров клапанов требуется для соблюдения оптимальных тепловых зазоров между элементами ГРМ.  При нагреве металл расширяется, и зазоры между деталями двигателя уменьшаются. Все зазоры в двигателе рассчитаны таким образом. Что их оптимальное значение. Устанавливается при достижении двигателем температуры от 80 до 120 градусов. То есть при этих температурах двигатель работает оптимально.

Может  эксплуатироваться на максимальной мощности. По этому необходима процедура прогрева холодного двигателя. В первую очередь для того чтобы установились оптимальные зазоры между деталями двигателя. то есть мы устанавливаем тепловые зазоры. которые рассчитаны на тепловое расширение деталей двигателя. Что бы   при нагреве они стали как можно меньше. Но исключали возможность их полного  отсутствия. Зазоры в клапанах должны быть минимально возможными. Что бы обеспечивать открытие и закрытие клапанов. Без задержки на преодоление зазора.

Содержание статьи:

• 1 Принцип работы 4 тактного двигателя
• 2 Влияние тепловых зазоров на работу двигателя.
  • 2.1 Почему увеличивается зазор в клапанах
    • 2.1.1 Последствия увеличенных зазоров клапанов
  • 2.2 Уменьшенные зазоры клапанов
    • 2.2.1 Последствия уменьшенных зазоров клапанов
• 3 Разные конструкции ГРМ
• 4 Регулировка клапанов двигателя.
  • 4.1 Что необходимо знать при регулировке зазоров клапанов.
  • 4.2 Порядок работы цилиндров 4 цилиндрового двигателя.
  • 4.3 Как определить вмт поршня в первом цилиндре

Принцип работы 4 тактного двигателя

Распределительный вал в двигателе служит для того чтобы открывать и закрывать  клапана. В зависимости  от тактов работы цилиндров. Существуют 4 такта работы двигателя.

1. Первый рабочий такт это сжатие воздуха. В случае дизельных двигателей. И топливной смеси в случае бензиновых двигателей. Поршень движется из нижней мертвой точки в верхнюю. Совершает сжатие. Клапана должны быть закрыты.
2. Второй такт заключается в движении поршня в нижнюю мертвую точку. Под действием давления. Горячее топливо расширяется. Создаёт давление. Которое и совершает работу двигателя.
3. Третий такт. Поршень движется из нижней мертвой точки в верхнюю. При этом открывается выпускной клапан. Происходит выброс отработанных газов. При достижении поршнем ВИТ выпускной клапан закрывается. И начинает открывать впускной клапан.
4. Четвертый такт. Поршень из ВМТ движется  в НМТ. В цилиндре создаётся разряжение. Поэтому воздух в дизельных двигателях и топливная смесь в бензиновых начинает поступать в цилиндр.  Для последующего сжатия в первом такте работы двигателя.

Клапана должны своевременно открываться и закрываться. Кулачки распределительного вала управляют закрытием и открытием клапанов.

При определенном такте работы двигателя. Кулачки напрямую не оказывают воздействие на клапана. Между кулачками и клапанами устанавливаются элементы различных конструкций. В зависимости от модели двигателя. Это могут быть штанги , коромысло клапана двигателя. Рокера. Толкатели. Все эти элементы так же нагреваются и расширяются. Соответственно и меняется тепловой зазор между всеми элементами. От распредвала до кулачков. Все это учитывается при работе двигателя. И устанавливается конкретный зазор для каждой модели двигателя. В зависимости от конструкции газораспределительного механизма.

Влияние тепловых зазоров на работу двигателя.

Неправильная величина зазора сильно влияет на работу двигателя.

Почему увеличивается зазор в клапанах

Увеличение зазоров связано с тем что трущиеся поверхности подвергаются износу. Зазоры увеличиваются за счет износа между клапаном и коромыслом, коромыслом и штангой. Штангой и толкателем. Стираются кулачки на распредвалу. Увеличивается износ в шейка распредвала, и на валу коромысел. Появляется биение между коромыслом и валом коромысел. И какую конструкцию ГРМ не взять везде есть поверхности которые изнашиваются между собой.

Последствия увеличенных зазоров клапанов

Увеличенные зазоры клапанов имеют следующие последствия. Клапана открываются позже и закрываются раньше чем положенного. При впуске. Клапана закрываются раньше. Это не позволяет наполнить цилиндры в полном объёме. Поршень сожмет меньший объём воздуха или топливной смеси. В результате чего уменьшится давление расширяющихся газов.  Топливо не полностью сгорит в цилиндре. Если воздуха будет не хватать. Образуется сажа. Частично не сгоревшее топливо станет догорать в следующем цикле работы цилиндра. И как результат возникнет местный перегрев поршневой группы. Здесь речь идет о очень высоких температурах. Свыше 1000 градусов.  Местный перегрев двигателя  вызовет последствия. Которые приведут к прогоранию поршня, клапанов межклапанных перегородок.  В результате ГБЦ не будет подлежать ремонту.

После того как топливо завершит работу. Выпускной клапан должен открыться. Но при увеличенном зазоре он откроется позже. После того кого как поршень начнет движение вверх. Клапан какое то время будет закрыт. Поршень встретит сопротивление в такте выброса выхлопных газов.  Закроется раньше.  Не будет возможности всем газам выйти из камеры сгорания Это повлияет на мощность двигателя.

В такте впуска поршнем не создаётся требуемое разряжение. Воздух и топливо поступают в меньшем объёме. Это снижает мощность двигателя.

Несоответствие тепловых зазоров в большую или меньшую сторону плохо влияет на работу двигателя. Снижает его мощность и создает вероятность прогорания элементов поршневой группы. В процессе работы зазоры могут как увеличиваться так и уменьшаться

Уменьшенные зазоры клапанов

Вызывают неплотное закрытие клапанов и связано с износом клапана и седла клапана. Клапан вращаются вокруг своей оси. Конструкция пружин клапанов устроена таким образом. Что при каждом нажатии на клапан. Он проворачивается. Это позволяет равномерно распределять усилие нагрузки на клапан по всей плоскости прилегания. В процессе работы клапана постоянно ударяются по седлу и в момент соприкасания проворачиваются. Всё это приводит к износу седла и клапана. В результате клапан поднимается вверх. И как следствие уменьшается зазор между клапаном и коромыслом.

И если вовремя не отрегулировать зазор клапан перестанет закрываться Так как начнет постоянно давить на коромысло. В статье упоминается конструкция ГРМ которая включает в себя. Распредвал, чашку толкателя, штангу, коромысло и клапан. Эта конструкция применяется, в случае если распредвал расположен в блоке двигателя. Если распредвал или два распредвала располагаются в головке двигателя. Применяется другая конструкция газораспределительного механизма. В которой распредвал сначала на рокер который является коромыслом клапана. Такая конструкция устанавливается на итальянских двигателях применяемых в  ВАЗ 2101-07. Регулировка клапанов осуществляется между кулачком распредвала и рокером.

Последствия уменьшенных зазоров клапанов

Если зазоры клапанов стали меньше допустимой величины. При нагреве двигателя клапана перестанут плотно закрываться. Не произойдет полноценного сжатия топлива. Снизится компрессия в цилиндрах двигателя. При низкой компрессии топливо в цилиндрах сгорает не полностью. Вследствие чего образуется сажа. Топливо  начинает догорать в последующих циклах работы двигателя. Возникает местный перегрев элементов поршневой группы. В первую очередь страдают клапана. Так как через них прорывается пламя из камеры сгорания.

Разные конструкции ГРМ

Более современная конструкция. Когда кулачки распредвала давят на чашку толкателя. А та в свою очередь на клапан. Эта конструкция применяется на автомобилях ВАЗ 2108-10. Регулировка зазоров клапанов осуществляется при помощи специальных калиброванных шайб. Они имеют разный размер. Подбираются в зависимости от величины теплового зазора между чашкой и кулачком распредвала.

Самая современная система включает в себя применение в качестве толкателей гидрокомпенсаторов. Регулировка зазоров клапанов при этой конструкции не требуется. Гидрокомпенсатор располагается между кулачком распредвала и клапаном. При работающем двигателе масло под давлением подаётся в полость компенсатора. В нем происходит расширение полости под давлением масла. И зазоры полностью убираются. При нажатии кулачка на компенсатор. Он начинает движение. Канал подающий давление масла перекрывается. Масло попадает в замкнутое пространство. И не дает внутренней полости компенсатора сжаться. В результате усилие от кулачка передаётся на клапан. Как видим тепловые зазоры убираются сразу. После того как давление масла расширило полость компенсатора. И движение кулачков передается на клапан без зазоров.

Если слышен стук клапанов. Значит при нажатии клапана на компенсатор масло выходит наружу  из компенсатора. Через наружную поверхность компенсатора и корпус головки блока. То есть посадочное место компенсатора изношено, И допускает прорыв давления масла. Либо заклинил поршень в полости компенсатора. И Расширения не происходит.

В случае когда применяется механическая передача давления от кулачка распредвала на клапан. Требуется постоянная регулировка  тепловых зазоров клапанов.

Регулировка клапанов двигателя.

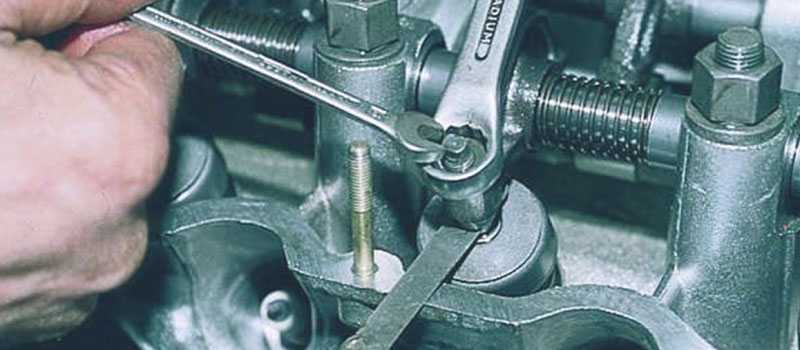

Регулировка зазоров клапанов во всех двигателях внутреннего сгорания происходит по одному и тому же принципу. Независящему от. конструктивных особенностей системы ГРМ. Четырех тактные двигатели как бензиновые так и дизельные имеют одну и туже общую конструкцию. Зная общий принцип можно регулировать клапана на любом двигателе автомобиля.

Что необходимо знать при регулировке зазоров клапанов.

Порядок работы цилиндров 4 цилиндрового двигателя.

Если сработал один цилиндр. за ним в работу вступает следующий. Какой именно. зависит от конструкции двигателя. Если двигатель имеет рядное расположение цилиндров. Коленвал имеет такое строение

Сработал первый цилиндр следующий будет либо 2 либо 3

За 2 будет 4, за 3 – либо 4 либо 3

Поэтому порядок работы цилиндров 4 х цилиндрового рядного двигателя будет таким

1-2-4-3

Или таким

1-3-4-2

Другие конструкции двигателей имеют другой порядок работы цилиндров. Важно знать порядок работы цилиндров для каждого двигателя. Чтобы регулировать клапана именно того цилиндра который находится в ВМТ именно в момент сжатия.

Если мы имеем порядок работы 1-3-4-2, это значит, что сначала регулируем первый цилиндр затем 3 затем 4 затем 2

Как определить вмт поршня в первом цилиндре

Почему положение именно 1 цилиндра. Чтобы не путаться. Первый всегда первый, согласно схемы работы цилиндров. Но можно начать и со 2 и с 3 и с 4.

Выглядеть это будет следующим образом.

2-1-3-4 или если начать с3 то 3-4-2-1

Поэтому чтобы не забивать себе голову лишними подсчетами всегда регулируем с 1, согласно схемы работы двигателя.

Поршень первого цилиндра необходимо выставить таким образом. Чтобы он находился в ВМТ в момент сжатия. Все метки на шкиву коленвала, на маховике, на любом двигателе показывают положение первого цилиндра в ВМТ.

Для того чтобы начать регулировку этого мало. Интересует не только положение поршня в вмт но и ещё чтобы он находился в момент сжатия. Когда поршень совершает сжатие топлива. В этот момент впускной и выпускной клапаны закрыты.

За весь цикл работы двигателя от 1 до 4 цилиндра распредвал совершает один оборот а коленвал 2 оборота. То ест поршень дважды приходит в ВМТ 1 цилиндра за один оборот распредвала. Интересует только одно положение.

Способов определить это положение много. Самый простой и верный , это заткнуть бумажной пробкой отверстие свечи первого цилиндра. И проворачивать коленвал. Клапана первого цилиндра закроются, Создастся компрессия. И пробка выстрелит. Потом останется просто довести метку. Это и будет наше положение поршня первого цилиндра.

Можно сориентироваться по положению бегунка трамблера. Если он начинает подходить к контакту высоковольтного провода первого цилиндра, необходимо в этот момент подвести метку на шкиве или коленвале.

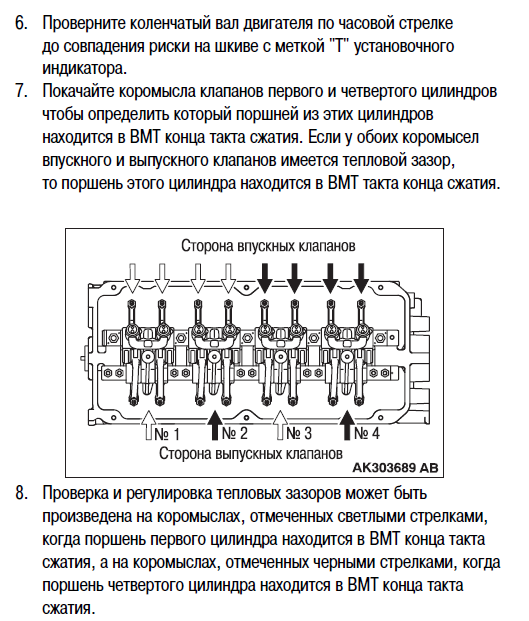

Коромысла клапанов указывают на положения первого цилиндра в момент сжатия. Впускной и выпускной клапан будут неподвижны при подходе поршня первого цилиндра в момент сжатия. Останется только совместить метку. В другом положении поршня первого цилиндра в ВМТ выпускной клапан будет закрываться. После прохождения ВМТ впускной начнёт открываться. Это будет не правильное положение поршня для регулировки клапанов. Главное следить за клапанами при вращении коленвала.

После того как правильно установлен поршень первого цилиндра можно начинать регулировку клапанов. По окончании необходимо проворачивать коленвал по часовой стрелке до достижения следующим поршнем положения ВМТ согласно схемы работы.

Способы регулировки и зазоры клапанов у разных двигателей отличаются. Здесь уже необходимо опирать на руководство по эксплуатации. Но это скорее технические вопросы чем принципиальные.

Зазоры клапанов не только компенсируют тепловое расширение деталей. Но и дают определенный диапазон использования двигателя до следующего технического обслуживания.

что это и зачем она нужна

Рассказываем зачем регулируют клапаны двигателя, что будет, если они не «настроены», и когда надо обращать внимание на клапаны

Фото: Shutterstock Автомобили начали дешеветь: что можно купить со скидкой в апреле Автоподставы 7 апреля Топ-5 автоподстав.

Видеопримеры и разбор от экспертов Конспекты 6 апреля Антидождь для автомобиля — что это за средство и как оно работает Шины 4 апреля Какие шины можно покупать: 6 дешевых, но хороших брендов

Одним из важных элементов двигателей внутреннего сгорания являются клапаны, благодаря которым в цилиндры поступает топливная смесь. Но бывает, что клапаны начинают плохо выполнять свою работу.

• Что это
• Зачем нужно
• Когда нужно
• Как делается

Что такое регулировка клапанов

Регулировка клапанов — это процесс, при котором настраиваются так называемые тепловые зазоры между кулачком распредвала и деталями клапанного механизма. То есть при регулировке клапанов корректируются не сами клапаны, а именно зазоры между ними и другими деталями.

В цилиндре обычного автомобильного двигателя происходит сжигание смеси топлива и воздуха. В результате там образуются продукты сгорания, которые толкают поршень, а он в свою очередь вращает коленвал, соединенный с трансмиссией. Затем отработавшие газы удаляются из цилиндра в выхлопную систему.

То есть смесь топлива и бензина должна сначала попасть внутрь цилиндра, а затем «лишние» газы должны выйти оттуда. Подавать смесь в цилиндры двигателя нужно не «когда попало», а строго в определенный момент и в требуемом количестве. Иначе двигатель нормально работать не сможет. Также газы должны и выводиться вовремя. Для этого и нужны клапаны, которые открываются и закрываются в нужное время, запуская в цилиндр смесь и выпуская отработанные газы.

Двигатели оборудуются так называемым распределительным валом. Упрощенно схема его работы примерно такова. Он вращается вместе с коленвалом и «толкает» специальными кулачками клапаны, заставляя их то открываться, то закрываться.

👉 Зачем пользоваться раскоксовкой двигателя и как правильно это делать

Во время работы детали двигателя сильно нагреваются. А при нагревании тела имеют свойство расширяться. При проектировании мотора обязательно учитывается это явление. Ведь иначе после того, как двигатель нагреется, то клапаны будут работать не так, как задумывалось инженерами. Поэтому делается так называемый тепловой зазор между деталями клапанного механизма и распредвалом. Регулировка этого зазора и называется «регулировкой клапанов».

Если клапаны не отрегулированы, то это может привести к увеличению расхода топлива

Зачем нужна регулировка клапанов

Регулировка клапанов требуется для своевременного их срабатывания и правильной работы двигателя. Если же клапаны не отрегулированы, то могут быть неприятные последствия.

«Неправильный» тепловой зазор может привести к снижению мощности двигателя, а также увеличению расхода топлива.

Неотрегулированные клапаны гораздо сильнее изнашиваются.

Длительная эксплуатация двигателя с неотрегулированными клапанами приводит к преждевременному износу практически всех деталей мотора, следовательно, к необходимости капитального ремонта.

Кроме того, «неправильные» зазоры могут ухудшить экологичность выхлопа: в выхлопную систему может попасть несгоревшее топливо. И это влияет не только на экологию, но на износ катализатора.

Когда нужна регулировка клапанов

Следует вовремя осуществлять регулировку клапанов. На старых машинах она делается примерно раз в 60-80 тыс. км пробега (но все зависит от конструкции двигателя, манеры езды водителя, периодичности обслуживания и пр).

Поэтому автовладельцу стоит обращать внимание на симптомы, которые указывают на необходимость регулировки.

• Характерный металлический стук при работе двигателя (особенно в случаях, когда он не проходит при прогреве мотора).
• Снижение мощности и, соответственно, ухудшение разгона.
• Повышенный расход топлива.
• Неустойчивые обороты на холостом ходу.

Конечно, эти признаки могут говорить как о «неправильном» тепловом зазоре, так и о других неисправностях. В любом случае игнорировать их не стоит.

👉 Форсунки двигателя: основные виды и частые неисправности

Как регулируют клапаны

Способов регулировки несколько. Расскажем про самые распространенные из них.

• Автоматическая регулировка. На современных автомобилях регулировка клапанов обычно делается «сама». Для этого двигатели оснащаются так называемыми гидрокомпенсаторами. Эти устройства поддерживают заданный тепловой зазор, используя давление моторного масла.
• Регулировка винтами. В этом случае мастер использует регулировочный винт на толкателе, который взаимодействует с клапаном. Винт вращается и либо приближается к клапану, уменьшая зазор, либо отдаляется от него, а зазор, соответственно, увеличивается. Для контроля зазора используется специальный щуп.
• Регулировка шайбами. Толкатель снимается, и под него подкладывается тонкая металлическая шайба.

Как отрегулировать клапаны на двигателе с одним верхним расположением распредвала

Из всех операций по регулярному техническому обслуживанию моих ретро-автомобилей больше всего мне нравится регулировка клапанов. На это есть причина.

В своем классическом руководстве по ремонту «Как сохранить жизнь вашему Volkswagen: пошаговое руководство для полных идиотов» автор Джон Мьюир объясняет, почему вы, владелец автомобиля, регулируете клапана лучше, чем кто-либо другой. магазин. Это потому, что процедура должна быть выполнена, когда двигатель мертво холодный. Таким образом, лучше всего делать это первым делом утром. Ремонтная мастерская вряд ли позволит машине простоять так долго; эти люди, скорее всего, затянут его в ремонтный отсек, когда он откроется, и будут работать над ним, когда это будет удобно.

Узнав, что я могу не только отрегулировать свои клапана, но и сделать это лучше, чем , чем магазин, было одной из моих точек входа в мучения.

Но как только вы это сделаете, это затянется. Это, конечно, очень интимно. Вы касаетесь распределительного вала , который отвечает за открытие и закрытие клапанов, которые пропускают воздух и выпускают выхлопные газы. Напротив, подвеска глушителя и замена тормозных дисков почти не царапают поверхность автомобиля. По этой причине я давно считаю, что регулировка клапанов — это одна из важнейших механических задач, предсказывающая, погружаетесь ли вы глубже в выворачивание.

А что именно мы настраиваем?

Справедливый вопрос. «Регулировка клапанов» означает регулировку зазора между верхней частью стержней клапанов и тем, что толкает их в открытое положение, что может быть как самими выступами распределительного вала, так и набором механических приспособлений, вставленных между ними. Регулировать клапана нужно потому, что со временем из-за механического износа меняется зазор между этими двумя деталями. Как правило, со временем он становится больше, что приводит к стуку клапанного механизма, и клапаны не открываются настолько, насколько должны. Но более опасна ситуация, когда зазор слишком мал. Если зазор слишком мал, есть вероятность, что клапан может не полностью закрыться, и это очень плохо. Это предотвращает полное уплотнение цилиндра во время сжатия и сгорания. Если выпускные клапаны не закрываются полностью, сёдла клапанов могут начать очень быстро прогорать, и тогда для работы клапанов придётся снимать головку.

Варианты расположения кулачка и механизма регулировки

Вплоть до 1960-х годов в большинстве двигателей распределительный вал располагался внутри блока, а для доступа от кулачков кулачка к клапанному механизму в головке использовались длинные толкатели. В конце концов, в большинстве двигателей была принята конструкция с верхним кулачком, в которой одинарный или двойной (по одному для впуска и выпуска) кулачок располагался в головке прямо рядом с клапанами, что уменьшало люфт в клапанном механизме. Общий термин для части механического соединения, которая находится между кулачком кулачка и штоком клапана, — это «толкатель», но на большинстве немецких автомобилей, которыми я владею, есть коромысла, которые вращаются на валах коромысла, как качели. Кулачки кулачка поднимают один конец коромысла, что заставляет другие концы опускаться на вершины штоков клапанов, открывая клапаны.

Механизм, используемый для регулировки клапанного зазора, различается, включая возможность вообще не требовать регулировки. Большинство современных автомобилей имеют гидравлические подъемники с гидравлическим давлением, которые автоматически компенсируют зазор и устраняют необходимость в какой-либо плановой регулировке. На некоторых автомобилях с двойными верхними распредвалами, как старинных, так и новых, кулачок кулачка перемещает «ковш», который давит на шток клапана. Чашеобразные прокладки используются на вершинах стержней клапанов, что делает регулировку клапанов упражнением по измерению зазоров, вытягиванию существующих прокладок, измерению их или иному считыванию их толщины, сравнению этих чисел с измеренными зазорами, расчету нового толщина прокладок должна быть, а также приобретение и установка этих прокладок.

Я могу рассказать об этом, когда соберу свой двигатель Lotus Europa, так как в его головке с двумя распредвалами используются прокладки.

Однако на большинстве старинных автомобилей преобладает механический метод, при котором зазор регулируется. На винтажных Фольксвагенах, над которыми я работал много лет, на конце каждого коромысла есть резьбовая стойка с регулировочным пазом на конце и двумя контргайками, удерживающими его на месте. Но на старинных BMW, которые занимают большую часть моего гаражного пространства и умственных способностей, вместо стержня с резьбой на конце каждого коромысла находится эксцентрик — круглый регулятор со смещенным от центра отверстием. Вы ослабляете гайку, удерживающую эксцентрик, затем вращаете эксцентрик, пока зазор между ним и верхней частью штока клапана не станет правильным.

Поэтапный процесс регулировки клапанов

Давайте подробно рассмотрим процесс на моем BMW 2002tii 1972 года. Это автомобиль с одним верхним распредвалом, который, как вы увидите, дает преимущество в плане регулировки клапанов.

Сначала, как и в любой машине, нужно заблокировать колеса, включить аварийный тормоз, поставить машину на нейтраль, чтобы можно было прокрутить двигатель, открутить гайки, крепящие клапанную крышку, и снять ее. Чем примитивнее машина, тем это проще. На старых карбюраторных автомобилях обычно ничего не мешает клапанной крышке, но по мере того, как автомобили продвигались через 19В 80-х годах такие элементы, как клапаны управления подачей воздуха на холостом ходу, начали прикрепляться болтами к крышке клапана, что требовало их предварительного поворота в сторону. Очистка верхней и внешней кромки крышки клапана является хорошей идеей, так как это помогает предотвратить попадание грязи в клапанный механизм, когда вы снимаете крышку.

При снятой клапанной крышке открывается традиционная компоновка клапанного механизма двигателя с одним верхним расположением распредвала и коромыслами, которые качаются на валах. Rob Siegel

Вращение двигателя в положение

Далее вам нужно повернуть двигатель в положение, при котором можно отрегулировать первую пару клапанов. Это тема, которая смущает многих людей, поэтому давайте немного поговорим о ней подробнее.

Чтобы отрегулировать клапаны для данного цилиндра, клапаны для этого цилиндра должны быть полностью закрыты. В конце концов, вы регулируете зазор между верхней частью штока клапана и тем, что на него давит, и если клапан находится под напряжением и частично открыт, зазора для регулировки нет. Чтобы гарантировать, что клапаны для данного цилиндра закрыты, поверните двигатель так, чтобы поршень в этом цилиндре находился в верхней мертвой точке, что, по определению, является положением, в котором поршень находится в верхней точке такта сжатия. В машине, где распредвал находится в блоке, распредвала не видно, поэтому приходится полагаться исключительно на метку верхней мертвой точки на коленвале для цилиндра №1. Таким образом, на двигателе с внутренним распредвалом наденьте ключ на шкив коленчатого вала и поверните его, чтобы выровнять цилиндр № 1 с ВМТ, отрегулируйте клапаны для этого цилиндра, затем поверните двигатель на 180 градусов в его нормальном направлении вращения и отрегулируйте. клапаны следующего по порядку зажигания цилиндра.

А что такое «нормальное направление вращения»? На большинстве автомобилей, кроме Corvair и некоторых Honda, двигатель вращается по часовой стрелке, если смотреть с «передней» части двигателя (шкивы и ремни), и против часовой стрелки, если смотреть с «задней» части двигателя (маховик и передача инфекции).

Также необходимо знать порядок включения, который обычно напечатан на крышке клапана. Например, на моем BMW 2002 года это 1-3-4-2.

Таким образом, на двигателе с толкателем последовательность будет следующей:

• Проверните двигатель до отметки ВМТ, при которой цилиндр №1 находится в верхней мертвой точке.
• Отрегулировать клапаны цилиндра №1.
• Поверните двигатель на 180 градусов в направлении его вращения (обычно по часовой стрелке, если смотреть на ремни).
• Отрегулируйте клапаны следующего цилиндра в порядке включения.
• Повторяйте, пока не закончите.

Проблема с этим заключается в том, что он зависит от возможности увидеть метку ВМТ на шкиве коленчатого вала и четко отличить ее от установочных меток. Вы также должны иметь метку на шкиве коленчатого вала, которая находится на 180 градусов от метки ВМТ. Все это возможные источники путаницы и ошибок. Если вы регулируете клапаны в старом Жуке, шкив коленчатого вала находится прямо перед вами, но в большинстве других автомобилей он и метки ВМТ спрятаны низко в моторном отсеке, что немного усложняет процесс.

Метод вспомогательного цилиндра

Если у вас двигатель с верхним расположением распредвала, тот факт, что вы можете видеть распределительный вал, дает вам возможность судить о положении цилиндра, глядя на кулачки распредвала. Если выступы кулачка цилиндра направлены вниз, то коромысла этого цилиндра находятся на задней части кулачка, которая плоская, и клапаны этого цилиндра должны быть закрыты.

Проблема в том, что «кулачки кулачка направлены вниз» — это неточное описание. К счастью, есть способ сделать это очень точным. Это то, что я называю Метод цилиндра-компаньона. Под этим я подразумеваю, что в четырехтактном двигателе, когда один поршень находится в верхней мертвой точке такта сжатия, а оба клапана полностью закрыты, в сопутствующем цилиндре есть другой поршень, который находится в верхней мертвой точке своего выпуска. ход с обоими полностью открытыми клапанами, и легко визуально определить, когда оба клапана полностью открыты, потому что их коромысла впускного и выпускного клапанов подняты на одинаковую величину на соответствующих кулачках распределительного вала. Иногда его называют перекрывающаяся позиция . В двигателе с одним верхним расположением распредвала впускной и выпускной выступы на кулачке для каждого цилиндра образуют букву «V», а в положении перекрытия коромысла свисают в букву «V» на равные величины.

Клапаны в положении «внахлест», когда коромысла впускного и выпускного клапанов одинаково выступают над выступами кулачка. Роб Сигел

Какое тебе дело? Потому что, убедившись, что выступы кулачка и коромысла одного цилиндра находятся в этом перекрывающемся положении, вы можете очень точно сказать, что соответствующий цилиндр находится в верхней мертвой точке, и, таким образом, его клапаны полностью закрыты и готовы к регулировке.

То, как вы находите пары сопутствующих цилиндров, довольно круто. Вы берете порядок стрельбы, делите его пополам и записываете в две строки, одну над другой. Затем столбцы дают вам сопутствующие цилиндры. Например, порядок зажигания в BMW 2002 года: 1-3-4-2. Разделив это пополам и сложив в две строки, вы получите:

Порядок работы в BMW 2002 Роба Сигела

Теперь посмотрите в столбцах сопутствующие цилиндры (1 и 4, 3 и 2). Чтобы привести другой пример, сделав это на одном из моих шестицилиндровых двигателей BMW с порядком работы 1-5-3-6-2-4, вы получите:

Порядок работы шестицилиндрового двигателя BMW Роб Зигель

Это говорит о том, что 1 и 6, 5 и 2, 3 и 4 являются вспомогательными цилиндрами.

Итак, как именно вы используете метод сопутствующих цилиндров? Преимущество в том, что вам не нужно искать метку ВМТ на коленчатом валу. Вместо этого вы просто смотрите на выступы кулачка и можете начать с любого цилиндра, выступы которого перекрываются или почти перекрываются. Возвращаясь ненадолго к моему четырехцилиндровому BMW 2002 года, предположим, что вы обнаружили, что кулачки кулачка для цилиндра № 2 закрыты в положение перекрытия. Вы используете гнездо и рукоятку, чтобы повернуть двигатель, чтобы максимально приблизить их к положению перекрытия, затем посмотрите в маленькую таблицу и обнаружите, что сопутствующий цилиндр № 2 — это цилиндр № 3. Затем вы смотрите на № 3 и обнаруживаете, что, конечно же, его кулачки направлены прямо вниз, а коромысла находятся на плоской части задней части кулачка, как раз там, где они должны быть для регулировки клапана. Затем вы вращаете двигатель в его естественном направлении и проходите через остальные клапаны в порядке запуска двигателя.

Пара клапанов, кулачки которых направлены вниз, а коромысла находятся на плоской поверхности задней части кулачка. Сопутствующий цилиндр имеет клапаны в положении перекрытия. Роб Сигел

Обратите внимание, что двигатель не нужно поворачивать в положение перекрытия с точностью до миллиметра. Если валы коромысел примерно одинаково перекрывают кулачки кулачка, это достаточно близко. Задняя часть кулачка очень плоская, и небольшое вращение вокруг этой точки не изменит зазор клапана. Но дело в том, что вы можете судить о перекрытии сопутствующего цилиндра 9.0005 гораздо точнее, чем вы можете судить о том, что кулачки кулачка направлены «вниз».

Сама регулировка клапана

Что нужно для регулировки клапана это:

• Спецификация. Вы можете найти это в руководстве по ремонту вашего автомобиля. Обычно указывается в виде диапазона. Например, на BMW 2002 года это от 0,006 до 0,008 дюйма как для впускных, так и для выпускных клапанов.
• Зная диапазон, нужен набор щупов. Если диапазон составляет от 0,006 до 0,008 дюйма, это означает, что вы должны иметь возможность вставить щуп 0,006 дюйма между верхней частью штока клапана и регулятором, но не щуп 0,008 дюйма. К счастью, вы можете купить датчики «проход/непроход», в которых есть шаг, облегчающий эту задачу. Если вы используете калибр 0,006/008, и его кончик скользит без усилия, но останавливается на шаге, регулировка хорошая.

Щуп типа «проход/непроход» упрощает регулировку клапана. Rob Siegel

• Гаечный ключ для ослабления контргайки на регуляторе. На четырехцилиндровом моторе BMW M10 или шестицилиндровом M30 это ключ на 10 мм.
• Инструмент для перемещения регулятора. На автомобилях с резьбовыми регуляторами стойки это просто отвертка. На моих винтажных BMW с эксцентриковыми регуляторами в качестве инструмента используется шестигранный ключ, достаточно маленький, чтобы поместиться в отверстие регулятора. Правильный угол в шестигранном ключе часто необходим, потому что по мере износа верхней части штока клапана эксцентрик необходимо поворачивать так, чтобы отверстие в эксцентрике смещалось вниз туда, где вам нужен прямой угол, чтобы в него входить.
• В зависимости от автомобиля может понадобиться новая прокладка клапанной крышки. На старых Фольксвагенах с воздушным охлаждением вы, конечно, делаете, так как крышки расположены горизонтально, но на моих винтажных БМВ мне обычно удается повторно использовать старую прокладку.

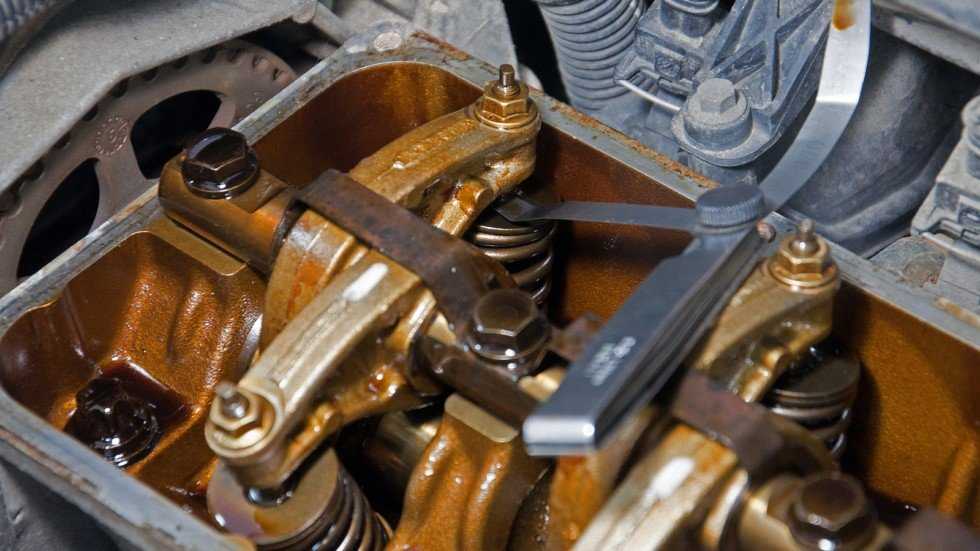

Повернув цилиндр в положение перекрытия и убедившись, что кулачки кулачка сопутствующего цилиндра направлены вниз, вы берете правильный измерительный щуп и вставляете его между верхней частью ступени клапана и регулятором. Это помогает надавить большим пальцем на конец распределительного вала коромысла, чтобы убедиться, что зазор максимально широк. Если кончик щупа входит внутрь, но останавливается на ступеньке, клапан исправен. Не трогай его. Но если он слишком свободный или слишком тугой, вам нужно его отрегулировать. если вы думаю, это слишком туго, отрегулируйте. Немного свободно лучше, чем немного туго. Как я уже сказал, слишком тугое соединение может сжечь клапаны.

Сама настройка довольно тривиальна. Неважно, делаете ли вы впускную сторону, а затем выхлопную, или наоборот. Но выберите последовательность и придерживайтесь ее. Ослабьте контргайку, переместите регулятор, осторожно затяните контргайку, повторите проверку с помощью щупа, повторите при необходимости, затяните контргайку. Но есть некоторые нюансы.

В своем «руководстве для идиотов» Джон Мьюир описывает два способа сделать это: метод «заточенного щупа» и метод «запоминаемой щели». В методе фиксированного щупа вы оставляете щуп в зазоре, пока перемещаете регулятор. Раньше я делал это таким образом, пока слегка не повредил кончик щупа, слишком сильно прижавшись к нему. Метод «запоминаемых пазов» назван так потому, что на автомобилях VW с воздушным охлаждением регуляторы представляют собой маленькие стержни с резьбой, на конце которых имеется прорезь для отвертки и две контргайки. Процесс поворота контргаек часто поворачивает регулятор, поэтому вам нужно запомнить место, где зазор был правильным, и либо удерживать его там с помощью отвертки, либо возвращать его туда, если он движется. Это меньше проблема с эксцентриковыми регуляторами.

Я считаю, что на моих винтажных автомобилях BMW с эксцентриковыми регуляторами лучше всего работает третий метод: метод «слегка прижатый». Поработав некоторое время, вы почувствуете, насколько сильно нужно ослабить контргайку, чтобы эксцентрик оставался слегка плотно прижатым — чтобы его можно было вращать шестигранным ключом, но он не болтался. Слегка прижав его, я регулирую его так, чтобы щуп входил, частично затягиваю контргайку и снова проверяю зазор с помощью щупа, затем затягиваю окончательно и проверяю с помощью щупа в третий раз.

Использование метода регулировки клапана «заключенным щупом». Фото только для справки; на самом деле довольно редко у меня есть гаечный ключ, шестигранный ключ и щуп одновременно. Роб Сигел

Если вы никогда раньше не регулировали клапана, неплохо было бы еще раз провернуть двигатель, прокрутить цилиндры и убедиться, что все клапана отрегулированы правильно. Затем убедитесь, что в клапанном механизме нет инструментов, замените прокладку и клапанную крышку, затяните гайки, заведите автомобиль и убедитесь, что нет явного постукивания или стука. Если есть, стоп! Вы что-то не так поняли. Подождите, пока двигатель остынет, и проверьте еще раз.

При написании этого я перечитал «идиотское руководство» Джона Мьюира и был удивлен, что он советует клапаны на автомобилях Volkswagen с воздушным охлаждением начинать с ВМТ, а затем вращать двигатель против часовой стрелки, если смотреть со стороны шкива двигателя. Мне потребовалось некоторое время, чтобы понять, почему. На двигателе VW с воздушным охлаждением цилиндры имеют номера:

1. Правый передний
2. Правая задняя
3. Передний левый
4. Левая задняя

Порядок работы этих двигателей 1-4-3-2. Таким образом, если вы начинаете с ВМТ №1 и вращаете двигатель против часовой стрелки, вы регулируете в порядке 1-2-3-4, а это значит, что вы можете снять правую клапанную крышку, сделать клапана для цилиндров №1 и 2. , замените крышку, затем снимите левую крышку и замените клапаны цилиндров № 3 и 4.

В целом, однако, рекомендуется проворачивать двигатель в его естественном направлении вращения. Хотя ничего , если пойдет не так, повернув их назад, цепи и ремни ГРМ обычно натянуты с одной стороны, и на самом деле нет причин брать на себя ненужный риск, что цепь или ремень провиснут, перегнутся или пропустят зуб.

Много лет назад в своем «руководстве для идиотов» Джон Мьюир прекрасно сказал об этом: «Проверка клапанов, синхронизация и мелкое техническое обслуживание собственной машины не только изменит ваше отношение к транспорту, но и изменит ваше отношение к сам.» Настоящие автомобильные слова произносились редко. Положите руки на свой клапанный механизм. Вы почувствуете себя королем мира.

***

Роб Сигел ведет колонку The Hack Mechanic ™ для журнала BMW CCA Roundel уже 30 лет. Его новая книга « пробежала при парковке: как я совершил поездку на десятилетнем мертвом BMW 2002tii за тысячу миль до дома и как вы можете тоже » доступна здесь, на Amazon. Кроме того, он является автором книг Memoirs of a Hack Mechanic и The Hack Mechanic ™ Guide to European Automotive Electrical Systems . Оба доступны в Bentley Publishers и Amazon. Или вы можете заказать копии с личной подписью на веб-сайте Роба: www.robsiegel.com.

Плохо ли ездить на машине, которая нуждается в регулировке клапанов? h…

Плохо ли ездить на машине, на которой требуется регулировка клапанов? ч…

Задайте вопрос, получите ответ как можно скорее!

☰

×

ЗАПРОСИТЬ ЦЕНУ

спросил

Инга М

на 11 марта 2017 г.

Моему Honda crv 1997 года требуется регулировка клапанов, он работает неровно на холостом ходу, и двигатель периодически теряет мощность во время движения. В какой-то момент он издал щелкающий звук, но он прекратился. Я не могу доставить машину в магазин до четверга, мне вообще нельзя на ней ездить или можно ездить на короткие расстояния? Он уже пережил 4-часовую поездку с этими проблемами, когда они впервые начались. Я просто хочу иметь возможность каждый день брать его в продуктовый магазин и в спортзал, который находится не так далеко от моего дома, но я беспокоюсь о том, чтобы нанести больший ущерб и получить более дорогостоящий ремонт.

Пробег моей машины 110600 миль.
В моей машине установлена ​​автоматическая коробка передач.

Потеря мощности Осмотр

$94,99 — $114,99

Получить предложение

Или для любого другого авторемонта

Получить предложение

Марвин Сандерленд

Автомеханик

23 года опыта

Привет. Если клапанный механизм не отрегулирован или толкатели застряли и издают стук в верхней части двигателя, это может привести к повреждению двигателя при движении. Я рекомендую заменить моторное масло и фильтр, чтобы очистить толкатели и двигатель. Если в двигателе все еще не работает клапанный механизм или его регулировка, то я предлагаю отремонтировать клапанный механизм и заменить толкатели. Если вам нужна дополнительная помощь в связи с потерей мощности двигателя, обратитесь за помощью к профессионалу, например, к механику.

Заявления, приведенные выше, предназначены только для информационных целей и должны быть проверены независимо. Пожалуйста, смотрите наш Условия использования подробнее

Получите мгновенную смету для вашего автомобиля

К вам приедут наши сертифицированные механики ・Гарантия на 12 месяцев и пробег 12 000 миль・Справедливые и прозрачные цены

Узнать цену

Механик со стажем?

Зарабатывайте до $70/час

Подать заявку

Что спрашивают другие

Какие функции выполняет рычаг стеклоочистителя?

Переключатель стеклоочистителя (или рычаг, если хотите) выполняет множество различных функций. К ним относятся: Туман: выберите этот параметр для туманных осадков. Off: выключает дворники. INT: Это переводит дворники в прерывистый режим, когда…

Автомобиль все еще перегревается

Привет. Хотя термостат является возможной причиной перегрева, это не единственная причина перегрева. Кроме того, если термостат был установлен неправильно или из системы охлаждения не был должным образом удален воздух, она все равно перегревалась бы. Другие причины…

1992 Ford Taurus не включает передачу

Хотя информация о вашем Ford Taurus немного ограничена, я могу сделать первое предложение, которое, надеюсь, приведет нас в правильном направлении. При попытке переключиться с парковки осторожно нащупайте селектор передач, как…

Toyota celica с замененным двигателем

Toyota Celica 7-го поколения производилась с 1999 по 2006 год, поэтому я предполагаю, что ваша Toyota также попадает в этот срок. Двигатель вашей Celica — 1ZZ-FE, код двигателя…

Рывки

Похоже, у вас серьезные пропуски зажигания (https://www.yourmechanic.com/article/is-it-safe-to-drive-with-a-misfiring-cylinder). Обычно загорается индикатор Check Engine (https://www.yourmechanic.com/article/what-does-the-check-engine-warning-light-mean), указывающий на то, что диагностический код неисправности сохранен. Чтение кодов позволит техническому специалисту сосредоточиться на системе, которая…

Индикатор уровня масла

Здравствуйте. Возможно, масляный насос не работает должным образом, и это вызывает загорание индикатора масла. Вы можете попробовать поменять местами провода датчиков низкого и высокого давления, чтобы посмотреть, устранит ли это…

Я не могу включить 4-ю или 5-ю передачу, и сцепление не включается после недавней работы со сцеплением, выключение сцепления при включенной передаче ничего не дает.

Я бы исключил, чтобы ось не была полностью задвинута. Это повлияет на все скорости и передачи. То, что вы можете включать передачи, отличные от 4-й и 5-й, приводит меня к двум вариантам: 1. Неправильно отрегулирована тяга переключения….

Вибрация при ускорении

Здравствуйте, проблемы с вибрацией являются распространенной проблемой для вашего Volkswagen Jetta 2009 года. Наиболее распространенными причинами вибрации являются балансировка колес и шин, опоры двигателя, пропуски зажигания, рычаги управления или стойки. Квалифицированный техник, например, из…

Автомобиль внезапно перестает разгоняться.

Это может быть связано с неисправным датчиком положения дроссельной заслонки (https://www.yourmechanic.com/services/throttle-position-sensor-replacement) или потенциально грязным или неисправным датчиком массового расхода воздуха (https://www. yourmechanic.com/services/mass-airflow-sensor-replacement).
