что это такое и для чего нужен
Само слово «шноркель» с немецкого переводится как «дыхательная трубка». Шноркель что это такое и каковы его функции будет описываться в этой статье.Функции
На вопрос: «Шноркель что это такое?», можно смело ответить — воздухозаборник. Его основное предназначение — забор воздуха подальше от поверхности земли, где отсутствует пыль, различные мелкие частицы и вода.
⦁ Пыль и различные частицы быстро засоряют любой воздушный фильтр. При движении по бездорожью, песчаной местности, находясь в потоке других автомобилей на уровне капота постоянно присутствует загрязненный воздух. В результате мотор перегревается и повышается расход топлива. Выйти из этой ситуации поможет установка шноркеля.
⦁ Вода доставляет наибольшие проблемы двигателю. Попадание ее в камеру сгорания вызывает гидравлический удар двигателя, как следствие — сложный ремонт.
Еще одно полезное функциональное свойство такого приспособления — оно вбирает холодный воздух, в отличие от стандартного воздухозаборника, расположенного в жаркой среде подкапотного пространства.

Насадки
Гусак
Это самая простая и распространенная насадка представляет собой короткую изогнутую трубу. Ее лучше расположить повернутой вперед. Так ветер задувает в заборное отверстие и в шноркеле возникает центробежный эффект. При этом вода и загрязнения не попадают в воздуховод, а остаются в дренажной системе и выбрасываются через боковые прорези.
Если расположить гусак иначе, то можно получить обратный эффект: заборник станет не достаточно интенсивно набирать в себя брызги жидкости и частицы из загрязненного воздуха, поднимаемые колесами или отлетающие от различных частей автомобиля. Из-за недостаточной скорости всасывания, попадающие частицы не будут разлетаться по стенкам, а пролетать напрямую в воздушный фильтр.
При граде, метели и сильном снегопаде, желательно повернуть насадку в обратную сторону, так как никакой воздушный поток не сможет отбросить крупные частицы влажных тяжелых осадков.
Циклон
По аналогичному принципу действует и насадка «Циклон», но очищение происходит с наилучшим эффектом.

Установка
В интернете выложено много затейливых инструкций по установке шноркеля. К примеру, установка приспособления изготовленного самостоятельно из никелированной трубки.Если устанавливается покупная конструкция, без излишеств, то надо действовать следующим образом:
⦁ предназначенное на крыле место под агрегат заклеить малярным скотчем, поверх зафиксировать трафарет;
⦁ обозначить отверстия под крепежные болты. Просверлить их на 2 мм больше, чем на трафарете;
⦁ основное отверстие также очертить, далее просверлить по кругу дырочки сверлом на 5 мм;
⦁ перекусить кусачками перемычки между отверстиями, убрать середину;
⦁ обработать края отверстий антикоррозийным грунтовочным составом, и затем окрасить их;
⦁ места соединений частей конструкции промазать герметиком;
⦁ по инструкции собрать всю систему гофрированных труб и патрубков, соединить ее с корпусом воздушного фильтра.

Основным требование является герметичность. При установке необходимо следить, чтобы не образовались заломы и натяжения на гофре.
Закончив установку, желательно провести испытание на герметичность: при заведенном двигателе, предварительно сняв все насадки, надеть на шноркель тонкий целлофановый пакет, если его сразу порвет, то всё сделано правильно. Если пакет лишь слегка всосало внутрь — герметичность где-то нарушена.
Что такое шноркель и как его установить на машину
К числу наиболее оригинальных, эффективных изобретений в автомобильном мире однозначно принадлежит шноркель. Принято считать, что его рождение состоялось в далеком 1910 году, а его «родители» – командир российской подводной лодки «Скат» Николай Гудим и изобретатель Борис Сальяр, который в то время руководил плавающей транспортной мастерской «Ксения».
Именно в стенах этой мастерской и появился первый шноркель, пройдя на «Скате» 19 октября стартовое испытание. Затем такой же конструкцией обзавелась субмарина «Фельдмаршал граф Шереметев». Нынче его аналоги широко применяются не только в автомобилях, получив экзотическое название «оффроад» или «хобот», но и в танках подводного формата. Данный материал посвящен этому важному приспособлению, анализируя, какие принципы его работы, «плюсы» и «минусы» применения, а также как его установить собственными силами, не прибегая к помощи специализированных автомобильных сервисных центров.
Что такое шноркель и для чего он нужен
Прежде всего, о самом названии этого необычного приспособления. Оно произошло от немецкого «Schnorchel», что в переводе буквально означает «трубка для дыхания». Визуально его неоднократно видел каждый из нас, а вот о том, для чего он предназначен, знают далеко не все.
Многие интересуются, для чего нужен шноркель, какую функциональную роль в автомобиле он выполняет. Об этом красноречиво говорит уже само название. Так, оно обозначает трубу вохдухозабора мотора, конструктивно вынесенную вверх, за пределы автомобиля. Именно такая труба и даёт понимание того, что такое шноркель для авто и зачем нужен шноркель — таким способом двигатель снабжается очень нужным для него воздухом.
С помощью данной дыхательной трубки автомобиль способен уверенно преодолевать броды, избегая попадания в мотор разных видов жидкости. Она препятствует также попаданию грязи в систему воздушного фильтра. Образно говоря, это дополнительный защитник машины от проникновения воды, от гидроудара, который способен вывести из строя любой, даже самый совершенный мотор.
Конструкция и принцип работы
Конструкция шноркеля предельно проста, её составляют труба-корпус и насадка-воздухозаборник. С корпусом насадку соединяет коннектор, изготовленный из плотной, надежной резины, используется для такого соединения также гибкий пластик. Резина или пластик помогают обеспечить герметическое уплотнение даже в тех ситуациях, когда во время движения по некачественной дороге с преградами фиксируются перманентные мощные корпусные вибрации.
Столь ж простой и принцип функционирования насадки. Ей предназначены две главных функции:
- обеспечивать доставку к двигателю чистого, без какой-либо пыли или грязи, воздуха;
- шноркель работает в роли своеобразного сепаратора, который отсеивает водные брызги и дождевые капли, попадающие в шноркель. Поэтому изготовляют его из антикоррозийных материалов.
Как выбрать оборудование
Как и в любом деле, касающейся покупки для автомобиля важного аксессуара, выбирать шноркель надо очень тщательно, учитывая комплекс нескольких ключевых факторов:
- в каких именно условиях он будет эксплуатироваться вместе с машиной. От этих условий зависит выбор материала, из которого смастерен «хобот», обеспечивает ли он надежную герметичную защиту. Также место расположения на машине;
- чётко определившись с тем, где именно он будет установлен, рассматривают варианты его габаритов, размеры шноркеля;
- необходимо учесть ценовой момент. Поскольку диапазон стоимости шноркелей на современном автомобильном рынке весьма внушительный.
Так, можно встретить от вполне доступных для обычного бюджета сумм до внушительных цен, совладать с которыми по карману лишь избранным автомобилистам.
Преимущества и недостатки использования
Специалисты определяют следующие аспекты выгоды от применения «хобота»:
- он действенно защищает автомобиль от гидроудара, когда приходится форсировать глубокие водные или грязевые преграды;
- он значительно уменьшает количество пыли, попадающей в систему воздушного фильтра, если автомобиль движется по проселочному, песчаному пути;
- обладая насадкой, он даёт возможность экономить, пусть даже в незначительных объёмах, топливо;
- он оборудован эффективной системой отвода влаги, позволяя автомобилю уверенно чувствовать себя в условиях сильного дождя.
К числу недостатков шноркеля многие называют то обстоятельство, что его установка существенно преображает внешний вид автомобиля, преимущественно ухудшая общее эстетическое впечатление. Однако это, разумеется, дело вкуса, поскольку многим автомобилистам новая конструкция с «хоботом» нравится больше, чем при его отсутствии.
Как установить шноркель
Есть два основных варианта, применяющиеся при желании автовладельца обзавестись таким приспособлением:
- установить шноркель своими руками, что позволит существенно сэкономить финансовый ресурс, однако такой путь требует определенного уровня навыков, знаний, в крайнем случае – присутствия и помощи при установке опытного специалиста. В таком случае тщательно обдумывается, как сделать шноркель, что и где лучше приобрести, какими материалами и инструментами обзавестись;
- второй вариант целиком избавит водителя от решения этих вопросов, так как он может переложить их на профессионалов, неоднократно осуществлявших подобные операции, однако обойдется, естественно, дороже.

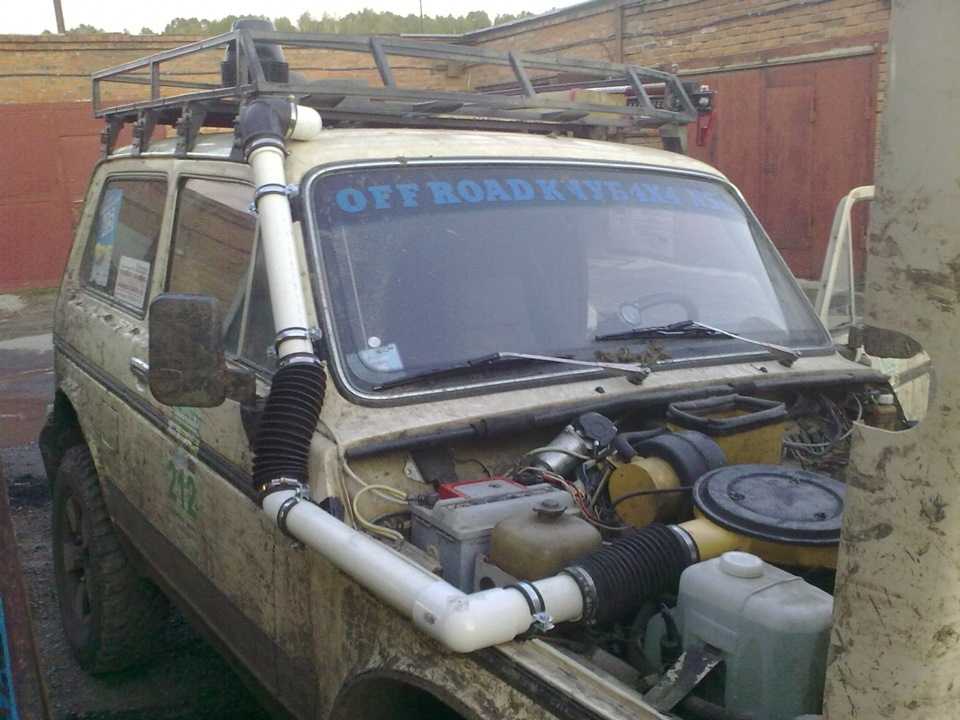

Как сделать шноркель знают далеко не все. Для этого потребуется наличие пластиковой или металлической гофры, длина которой около 2 метров, а также герметик, резинки для уплотнения, решётки для вентиляции, хомуты, болгарку и крепления-стяжки. Когда для самодельной конструкции эти компоненты подготовлены, можно приступать к самой процедуре монтажа:
- гофра соединяется в местах состыковок;
- сверлится отверстие, предназначенное для установки гофры. Этот необходимо выполнить к боковой стойке лобового стекла, со стороны водительского места или переднего пассажира;
- высверливается отверстие, местонахождение которого крыло или капот. Через него будет выводиться трубка из моторного отсека;
- верхняя часть трубки изгибается вперёд, затем надевается решётка и фиксируется с помощью самодельного кронштейна;
- отверстия замазываются герметиком, а отверстия для вывода трубки оклеивается резиновыми уплотнителями.
Проблемы, связанные с применением шноркеля
Как показала отечественная практика, применение шноркеля подчас сопровождается нежелательными техническими, иными проблемами. Если, например, такой «хобот» сделан из неустойчивого к низким температурам пластика, зимой он может не выдержать морозов и лопнуть, нарушив герметичность. Если он выдвинут за пределы автомобиля (а это случается нередко), его могут повредить во время движения ветки деревьев и иные посторонние предметы.
Негативный эффект может дать и применение «хобота» с недостаточным сечением, так как оно не сможет обеспечить доступ в двигатель нужного количества воздуха и, как говорят водители, начнет его «душить». Неграмотный монтаж приведет к тому, что под сильным дождем вода может напрямую попасть в двигатель.
Водители нередко задают также вопрос, надо ли легализовать «хобот», как его регистрируют, нужно ли регистрировать вообще. Тут ситуация такая. Поскольку установка приспособления, являясь конструктивным изменением автомобиля, не влияет на безопасность движения, регистрировать его нет необходимости. Что, впрочем, вовсе означает, что когда-нибудь кто-то из сотрудников ГИБДД не начнет по этому поводу с водителем принципиальную позицию, и свою правоту придется отстаивать. Пусть шноркель вашего автомобиля постоянно приносил вам только пользу, но не проблемы!
Трубка 101: назначение и пошаговая установка
перейти к содержанию- Посмотреть увеличенное изображение
Есть несколько модификаций конструкции, которые делают транспортное средство таким же прочным и готовым к экспедициям, как трубка. Это дополнение, также известное как «приподнятый воздухозаборник», может выглядеть круто, но оно также выполняет некоторые важные функции.
Основное назначение трубки — доступ к чистому воздуху. У большинства людей шноркель ассоциируется с переходом через воду, поскольку он предотвращает попадание воды через воздушную камеру автомобиля в двигатель, что может привести к электрическим и механическим повреждениям. Но правильно установленная трубка также может защитить ваш двигатель от пыли, которая обычно попадает в воздухозаборник под колесной аркой автомобиля. Он работает так же, как и трубка для плавания: поднимая воздухозаборник, ваши легкие получают доступ к безводному воздуху над вами.
Важно отметить, что установка трубки не дает вашему внедорожнику возможности дышать под водой в течение длительного времени, как у Аквамена. Производители не только устанавливают глубину брода и водозабора в зависимости от того, какие компоненты с наибольшей вероятностью могут быть повреждены при переходе через воду, но также учитывают, насколько хорошо кабина защищена от проникновения воды. Вы установили лифт-комплект или заменили штатные шины на более крупные? Эти факторы также будут влиять на то, как вы подходите к водному переходу.
Установка шноркеля — еще одно важное соображение. По нашему опыту, лучше всего купить трубку, изготовленную специально для вашего автомобиля. Здесь важна плотная посадка — вы не хотите никаких утечек! Мы добились большого успеха с , и установили их на каждую из наших машин с 2010 года (за исключением сборок Prospector и Gladiator, для которых AEV производит ). Если у вас нет инструментов и материалов, обратитесь в местный магазин полноприводных автомобилей за помощью в установке.
Если у вас есть инструменты и вы хотите попробовать установить трубку, мы изложили инструкции ниже! Обязательно посмотрите 26-ю серию «Oh Hey There!» с Джеффом ниже, так как видео является отличным визуальным дополнением к этим инструкциям.
1. Используйте предоставленный шаблон для ленты и отметьте места сверления .
2. Снимите шаблон и просверлите отверстия под шпильки. Нам нравится использовать ступенчатую насадку, поскольку она дает хороший чистый срез и не искажает металл так сильно, как обычная насадка.
3. Далее вырезаем большое отверстие для забора воздуха в двигатель. Использование кузовной пилы — самый простой способ создать овальную форму. Некоторые комплекты также разработаны таким образом, что для резки можно использовать четырехдюймовую кольцевую пилу.
4. Войдите и отшлифуйте края отверстий , убедившись, что все заусенцы удалены. После этого нанесите немного краски, чтобы предотвратить образование ржавчины.
5. Вставьте шпильки в трубку. Это только для установки на данный момент. Мы будем использовать LOCTITE позже на шаге 9.. Мы хотим убедиться, что все выстроено правильно, потому что следующий наш самый важный шаг.
6. Сверление отверстий в передней стойке: Отметьте лентой место, где будет установлен кронштейн, правильно совместив отверстия. Просверлите отверстия, напилите и покрасьте. Наконец, вставьте пластиковые язычки, которые будут ввинчиваться позже.
7. К установить шланг воздухозаборника , предварительно сняв воздушную коробку. Сожмите вместе конец воздухозаборного шланга, который входит в моторный отсек. Подайте его через колесную арку в отверстие воздухозаборника. Как только это будет на месте, наденьте хомут на шланг воздухозаборника и переустановите воздушную коробку.
8. Наденьте кольцо на другой конец шланга, который должен быть доступен через большое овальное отверстие для трубки.
9. Нанесите LOCTITE на шпильки трубки . Теперь вы готовы установить трубку на автомобиль.
10. После этого неплотно ввинтите шайбы и гайки в нишу колеса . Мы делаем это для того, чтобы кронштейн на передней стойке можно было выровнять первым. После выравнивания обязательно затяните гайки в нише колеса и болты, расположенные на передней стойке. Убедитесь, что ваши хомуты также хорошо и плотно затянуты как внутри колесной арки, так и внутри моторного отсека.
11. Последний шаг – установить головку домкрата. Сначала вставьте зажим вокруг основания головки домкрата – сдвиньте его сверху и затяните. Нам нравится направлять винтовой зажим назад, чтобы ничего не зацепить за него, когда мы идем по следу.
Наконец, при пересечении рек рекомендуется удлинить сапуны дифференциала и убедиться, что электрические компоненты также защищены.
youtube.com/embed/K30n6vNHHrE?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>
Надеемся, что этот пост оказался полезным! В вашем автомобиле есть шноркель? Если да, заметили ли вы улучшение состояния двигателя и воздушных фильтров? Как насчет установки? Вы установили свой собственный шноркель? Дайте нам знать, если у вас есть какие-либо вопросы ниже.
xoverland2022-07-26T12:12:25-06:00 Ссылка для загрузки страницы
Зачем мне шноркель для полноприводного автомобиля?
4×4 Советы и подсказки • 14 мая 2019 г.
Помимо дополнительного эстетического вида, преимущества шноркеля на полноприводном автомобиле могут включать улучшенную топливную экономичность, повышенную производительность и меньший износ.
Часто задаваемые вопросы: что делает трубка на полноприводном автомобиле? для чего шноркель на 4х4? Как работает шноркель?
Приподнятое положение шноркеля позволяет вашему автомобилю всасывать более чистый и прохладный воздух, свободный от примесей. Перемещение воздухозаборника двигателя из-под капота на высоту крыши защищает ваш автомобиль от попадания воды в двигатель при пересечении рек или приливов, а также предотвращает попадание пыли из вашего автомобиля и впереди идущего автомобиля.
Каковы преимущества шноркеля на полноприводном автомобиле?
1. Повышение производительности и эффективности двигателя.
На дороге или бездорожье шноркель может повысить эффективность двигателя, всасывая более прохладный, чистый и незагрязненный воздух благодаря своему приподнятому положению. Воздух, который обычно всасывается вокруг моторного отсека, горячий и будет содержать частицы грязи, жира и пыли во время движения автомобиля. Это означает больше мощности и производительности, когда вам это действительно нужно.
2. Предотвращает засорение двигателя пылью.
Мы, люди, используем средства индивидуальной защиты (СИЗ), чтобы защитить себя от вдыхания пыли и частиц грязи. Так что для двигателя внутреннего сгорания, которому требуется смесь кислорода и топлива, вы можете себе представить, что пыль сделает с внутренностями вашего любимого форби. Трубка — это, по сути, СИЗ для вашего автомобиля.
3. Повышенная топливная экономичность.
Трубка помогает предотвратить попадание пыли, воды и других микрочастиц в двигатель. Существуют различные марки и модели, которые подходят для всех случаев жизни. Трубка, установленная на высоте крыши, может всасывать более чистый и прохладный воздух, что повышает эффективность использования топлива, сохраняя при этом чистоту ваших воздушных фильтров.
4. Сокращенное техническое обслуживание.
Использование более чистого воздуха означает более чистые воздушные фильтры, что означает меньший износ и меньшее техническое обслуживание.
Когда мне следует пользоваться трубкой?
кредит: TJM Независимо от того, находитесь ли вы в дороге или на бездорожье, трубка — лучший способ наполнить двигатель самым чистым воздухом. Даже если вы не пересекаете реки и не боретесь с приливами, трубка все равно может помочь улучшить производительность и эффективность использования топлива в сильный дождь или на пыльной местности.
Делает трубка улучшает экономию топлива?
Трубка обеспечивает чистоту и прохладу поступающего в двигатель воздуха, не пропуская частицы, которые могут помешать двигателю выполнять свою работу, а также снижает нагрузку на воздушные фильтры.
Двигатели обычно берут воздух из моторного отсека, поэтому шноркели на самом деле дают двигателю больше того, что ему нужно. С какой стороны ни глянь, трубка помогает двигателю лучше дышать и работать более эффективно.
До трубки уменьшают поток воздуха?
Как раз наоборот. Шноркели предназначены для увеличения притока воздуха к двигателю с помощью «эффекта тарана» — движения вперед для подачи чистого воздуха в двигатель.
Не только это, но и то, что принудительный впуск воздуха вместо всасывания двигателем означает, что ваш двигатель получает больше того, что ему нужно.
Почему некоторые трубки обращены назад?
В то время как трубка имеет эффект таранного движения, некоторые водители предпочитают смотреть на сетку трубки в противоположном направлении.
Похоже, это в более экстремальных условиях, таких как суровые пыльные дороги, проливные тропические дожди или сильный снегопад — достаточное количество снега может заблокировать впускную решетку и привести к нехватке воздуха в двигателе — но обычно трубку лучше всего располагать вперед.
Банка вы ездите в дождь с трубкой?
Да, можете. Трубки предназначены для защиты от дождя или влаги благодаря своей форме и сетке на отверстии.
Любая вода, которая попадает внутрь, движется вдоль стенок воздушного плунжера к специально расположенным дренажным щелям внизу, позволяя воде вылиться еще до того, как она приблизится к двигателю.
Мы поставляем одни из лучших полноприводных трубок в Перте
Для всех ваших потребностей в рекреации и коммерческих целях Total 4×4 предлагает вам широкий выбор трубок для забора воздуха, включая популярные трубки Safari, трубки Airflow и трубки Airtec. .
Если вы хотите узнать больше перед покупкой, у нас также есть некоторые ресурсы о типах головок для трубок и материалах, которые вы можете выбрать.
