Байпас в системе радиаторного отопления | Статьи

Содержание статьи:

  • Что такое байпас

  • Необходимость использования обвода

  • Виды обводов

    • Статичный

    • С ручным управлением

    • С автоматическим управлением

  • Байпас в системе с циркуляционным насосом

  • Байпас в разводке теплого пола

  • Обвод в отопительной системе с твердотопливным котлом

    • В отоплении дома важно найти баланс, чтобы в холодную погоду было тепло, а в теплую — не душно.Зачем нужен байпас: Байпас в системе радиаторного отопления | Статьи Байпас позволяет без ущерба для остальных потребителей этого добиться: установить теплорегулятор и краны на радиаторы системы отопления, чтобы регулировать подачу теплоносителя.




    Что такое байпас

    Байпас — это отрезок трубопровода, который служит для изменения пути протекания теплоносителя, минуя тот или иной участок системы отопления. Он устанавливается в промежутке между прямой и обратной проводкой радиатора отопления. Это позволяет полностью направить поток горячей воды по иному пути или регулировать её количество, подаваемое к радиатору.

    Необходимость использования обвода

    Установка байпаса до точек подключения трубопровода к радиатору отопления позволяет разместить на этих точках терморегуляторы и запорные клапаны для изменения объёма подачи теплоносителя. Второй важной функцией установленной перемычки является обеспечение бесперебойной подачи горячей воды ко всем батареям в случае пробоя или отключения одной из них в последовательной цепи.Зачем нужен байпас: Байпас в системе радиаторного отопления | Статьи

    При отсутствии байпаса между трубами при выходе из строя одного из радиаторов (протечка, засор) прекращается подача теплоносителя в остальные контуры. Важным преимуществом байпаса является возможность отключить любой радиатор для ремонта, профилактики или замены. Это достигается благодаря расположению запорной арматуры на входном и выходном патрубках радиатора. После их перекрытия радиатор можно легко разобрать для замены, обслуживания или расширения за счёт дополнительных секций.

    Байпасы используются только в последовательных однотрубных системах. Есть два типа таких систем:

    • с нижней разводкой — горячая вода подается с цокольного уровня;
    • с верхней разводкой — горячая вода выводится на чердак и далее через установку распределяется по остальным помещениям.

    Проблема в том, что вода теряет температуру при прохождении по контуру. В коллекторных и двухтрубных системах такой проблемы нет. Они подсоединены к основной магистрали параллельно, и радиаторные батареи получают теплоноситель одинаковой температуры, а функционирование системы не зависит от отдельного контура, потому что они разделены запорными кранами.Зачем нужен байпас: Байпас в системе радиаторного отопления | Статьи В однотрубной системе, если батарея находится близко к основной магистрали и на ней нет байпаса, она будет получать максимум тепла, а следующие за ней — теплоноситель уже с более низкой температурой. Установка обвода разделяет поток воды в системе на две части: одна подается по основной магистрали в первый блок батареи, а вторая поступает через перемычку в следующий блок. В итоге вся цепь радиаторных батарей получает теплоноситель одинаковой температуры независимо от удаленности от основной магистрали.

    Виды обводов

    По типу запорного механизма обводы могут быть трех видов:

    1. Нерегулируемые.
    2. С механическим управлением.
    3. С автоматическим управлением.

    Каждый вид имеет свои конструкционные и эксплуатационные особенности, которые стоит рассмотреть внимательней.

    Статичный

    Иногда самую обычную трубу монтируют в трубопроводы в качестве байпаса без дополнительных устройств.Зачем нужен байпас: Байпас в системе радиаторного отопления | Статьи Получается нерегулируемый обвод. Просвет внутри трубы никак не меняется, и теплоноситель движется по ней неуправляемо. Диаметр обвода, устанавливаемого вертикально, должен быть меньше диаметра отверстия в магистральном трубопроводе. Если не учесть этот нюанс, то под действием силы тяжести теплоноситель будет отводиться в байпас, а не в радиатор.

    При горизонтальной разводке нагретый теплоноситель будет стремиться в верхнюю точку системы, где удельный вес нагретой среды ниже. Поэтому байпасный обвод будет иметь другие параметры. Диаметр входной трубы должен быть близок к диаметру магистрали, а выпускной патрубок, который соединяется с радиатором, — меньше основного трубопровода. Уменьшенные размеры воздухоотводчика радиатора способствуют увеличению давления охлаждающей жидкости.

    С ручным управлением

    Механическое, или ручное, управление предполагает использование шарового крана. В открытом состоянии он не уменьшает внутренний просвет трубопровода и не создает дополнительное гидравлическое сопротивление движению жидкости.Зачем нужен байпас: Байпас в системе радиаторного отопления | Статьи Применение запорного устройства позволяет регулировать количество жидкости, проходящей через обвод. Если клапан полностью закрыт, поток теплоносителя будет двигаться по основному пути.

    С автоматическим управлением

    Обводные конструкции этого вида считаются узкоспециализированными и преимущественно устанавливаются в качестве циркуляционных насосов в самотечных системах отопления. Жидкость может циркулировать в контурах без необходимости установки насосов. Поток теплоносителя в системе меняет направление в зависимости от заданной температуры. Если насосное устройство остановится, например, по причине неисправности, то теплоноситель пойдет через байпас.

    Различают байпасы с автоматическим управлением двух типов:

    1. Клапанные.
    2. Инжекционные.

    На картинке ниже показан клапан, который уменьшает гидравлическое сопротивление, обеспечивая свободное перемещение рабочей среды в системе. Скорость потока увеличивается во время работы насоса.Зачем нужен байпас: Байпас в системе радиаторного отопления | Статьи

    Вода из напорного участка поступает в трубопровод, а затем разделяется на два потока. Тогда движение по контуру осуществляется беспрепятственно, а при попытке обратного тока жидкости применяется перепускной клапан. Поскольку величина гидравлического сопротивления на входе больше, чем на выходе, шарик перепускного клапана прижимается ближе к седлу регулирующего устройства, перекрывая прямую линию. Когда насос выключается, теплоноситель начинает проходить через байпас. Оптимальный вариант — готовый насосно-смесительный узел с термостатическим клапаном и байпасом Grundfos, который можно купить в интернет-магазине STOUT.


    Инжекционный обходной путь работает по принципу гидравлического домкрата. В главную магистраль врезается насосный узел таким образом, чтобы входная и выходная трубы обвода продолжались внутри нее. При запуске насоса небольшая часть теплоносителя попадает в диффузор, установленный на входе. Затем жидкость проходит через перепускное устройство и ускоряется.Зачем нужен байпас: Байпас в системе радиаторного отопления | Статьи

    Выходное отверстие немного сужено и похоже на сопло. За счет этого рабочая среда под давлением с большой скоростью выбрасывается в основную магистраль. На обратной стороне выпускной трубы имеется зона нагнетания. Под её воздействием теплоноситель вытягивается из байпаса. Поток увлекает за собой окружающую среду и придает ей кинетическую энергию. Таким образом, поток имеет тенденцию продолжать двигаться по всей системе. При выключенном насосе теплоноситель беспрепятственно проходит через байпас естественным образом.

    Байпас в системе с циркуляционным насосом

    Циркуляционные насосы требуют использования байпасов при самотечном перемещении теплоносителя. Система должна быть оснащена специальным ускорительным коллектором, использованы трубы определенного диаметра, а также соблюдены углы наклона. В этом типе установки поток воды нагнетается циркуляционным насосом, который преодолевает сопротивление потока воды в установке, увеличивая свободу распределения всей установки.Зачем нужен байпас: Байпас в системе радиаторного отопления | Статьи

    Кроме того, диаметры труб могут быть меньше, чем у самотечного типа, а меньшая тепловая инерция позволяет устанавливать нагреватель ниже котла центрального отопления. Использование насосов повышает эффективность системы отопления, но в случае их выхода из строя подача тепла будет практически прекращена. Циркуляционный насос, подключенный на обвод, исключает противоток рабочей жидкости и ее движение по замкнутому кругу, сохраняя высокую температуру в системе. Дополнительно врезается обратный клапан, предотвращающий реверсное движение теплоносителя.

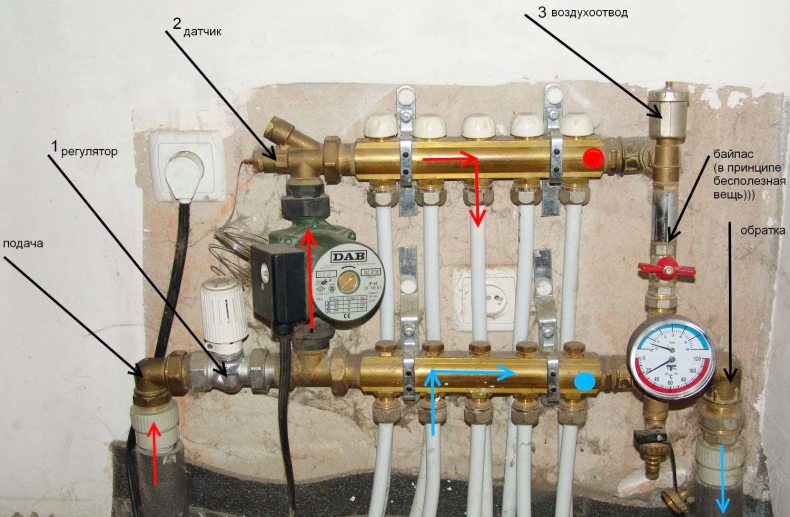

    Байпас в разводке теплого пола

    Байпасная линия при монтаже систем теплого пола представляет часть смесительного узла. Он используется постоянно, и без него система не сможет нормально работать. Вода, движущаяся по подающей части трубопровода, имеет температуру 80 °С и выше. В контуре температура воды не должна быть выше 45 °С. Для сохранения нужной температуры теплоносителя в смесительном узле применяется трехходовый клапан, пропускающий ограниченное количество горячей воды.Зачем нужен байпас: Байпас в системе радиаторного отопления | Статьи

    Оставшийся объём воды проходит через обвод, смешивается с холодной водой из коллектора и поступает обратно по магистральной трубе к котлу.

    Обвод в отопительной системе с твердотопливным котлом

    В обвязке твердотопливного котла байпас формирует малый контур, по которому движется теплоноситель. Он подключается к подающей трубе и трехходовому клапану, установленному на обратном патрубке. Вода от теплоотдающего контура смешивается с водой из малого контура и поступает в котел, уже имея температуру около 50 °С. Большую практическую пользу имеет использование расширительного бака. В системах открытого типа, где присутствует самотечная или принудительная циркуляция горячей воды, речь идет о косвенной связи с воздухом. Расширительный бак защищает установку от чрезмерного повышения давления в случае перегрева. Дифференциальный клапан, установленный вместе с циркуляционным насосом на подающей/обратной трубе после байпаса, служит защитой в случае выхода установки из строя.Зачем нужен байпас: Байпас в системе радиаторного отопления | Статьи Его открытие обеспечивает автоматическую работу системы. В закрытых системах защита твердотопливного котла от перегрева основывается на специальных решениях, приспособленных для сбора избыточного тепла.

    Байпас играет важную роль в системах отопления, отвечая за правильное распределение теплоносителя нужной температуры на все батареи независимо от их удалённости относительно основной магистрали.


    Поделиться:

    Байпас в системе отопления — зачем нужен, как работает + установка

    Невозможно себя чувствовать комфортно даже в очень красиво оформленном доме, если в нем холодно. Поэтому первоочередной задачей любого домовладельца является устройство эффективной системы отопления. Причем, она должна обеспечивать создание именно приятного микроклимата в помещениях, поскольку ситуация, когда «нечем дышать» от жары не менее неприятна, чем и холод в доме. Способ избежать всех этих отопительных «крайностей» придуман уже очень давно.Зачем нужен байпас: Байпас в системе радиаторного отопления | Статьи Инженерами разработано такое простое, но очень практичное устройство, как байпас в системе отопления. Именно с его помощью можно очень точно регулировать подачу теплоносителя в радиаторные батареи, если речь идет о водяной отопительной системе.

    Что такое байпас?

    Наверное, каждый уважающей себя мастер по монтажу отопительных систем обязательно поясняет клиентам, что такое байпас с точки зрения простого обывателя. А, как известно, повторение – мать учения, поэтому и мы буквально в двух словах охарактеризуем этот важный конструкционный элемент отопительной системы.

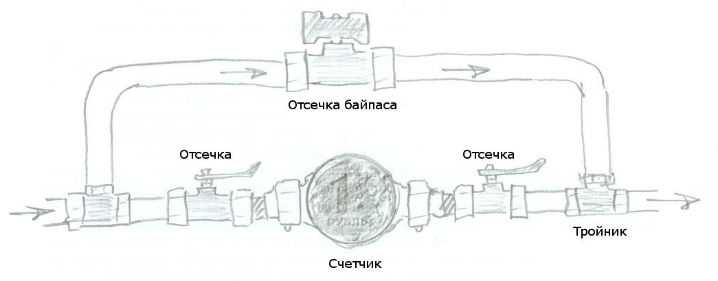

    Байпас – это перемычка в виде отрезка трубы, которая устанавливается между прямой и обратной проводкой обычного радиатора отопления. Поперечный диаметр байпаса на один калибр должен быть меньше диаметра труб подводки. Как правило, для устройства байпаса используют трубу на полдюйма.

    Такой байпас можно купить в любой магазине, причем недорого

    Примеры использования байпаса

    Пример #1 — регулировка теплоносителя

    Функциональным предназначением байпаса является возвращение в стояк избытка теплоносителя из батареи отопление, когда посредством ручного или автоматического терморегулятора изменяется его количество.Зачем нужен байпас: Байпас в системе радиаторного отопления | Статьи Другими словами через байпас теплоноситель транспортируется параллельно запорной и регулирующей арматуре. Без наличия этого элемента невозможно производство ремонта батареи, когда отопительная система находится в рабочем состоянии. Также байпас ускоряет процесс наполнения или опорожнения системы.

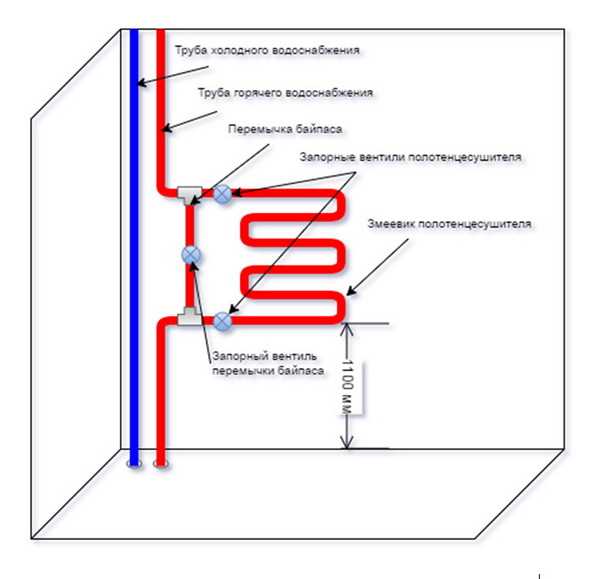

    Вот таким образом байпас может быть внедрен в отопительную систему

    Пример #2 — работа системы без электричества

    Монтаж байпаса в систему отопления особенно актуален при устройстве современных отопительных систем, подразумевающих использование циркуляционных насосов. Люди, впервые сталкивающиеся с монтажом отопления, часто задают вопрос мастерам или консультантам в магазинах: «Как система будет работать, если пропадет электричество?». Ведь все привыкли, что стандартный напольный котел, эксплуатируемый в былые годы, не был связан с электричеством. А оснащение отопительной системы циркуляционным насосом делает ее энергозависимой.

    Вот именно, в таких ситуациях и приходит на выручку байпас.Зачем нужен байпас: Байпас в системе радиаторного отопления | Статьи Его роль при этом очень проста – в момент отключения электроэнергии в сети, потребитель должен перекрыть краны подачи теплоносителя на насос и открыть кран на центральной трубе. Кстати, это может произойти в автоматическом режиме, если использован байпас с клапаном. Эти простые манипуляции переводят отопительную систему в режим естественной циркуляции.

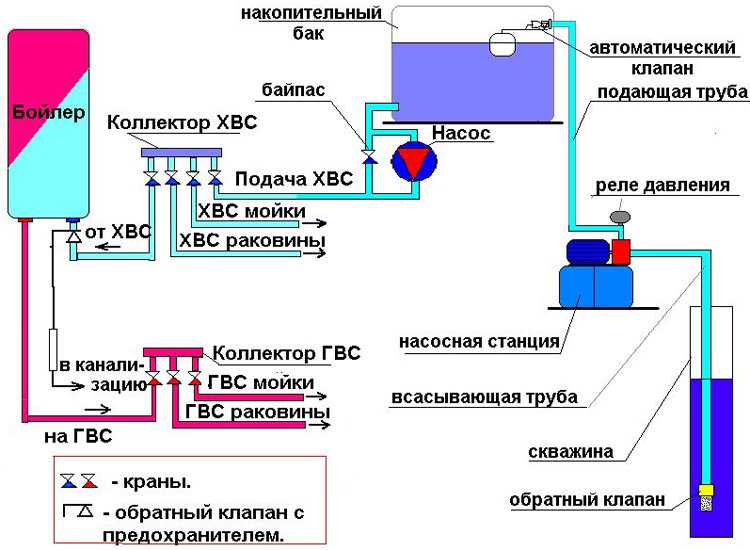

    Установка приборов на байпасе должна выполняться по направлению к теплоносителю в такой последовательности:

    • фильтр;

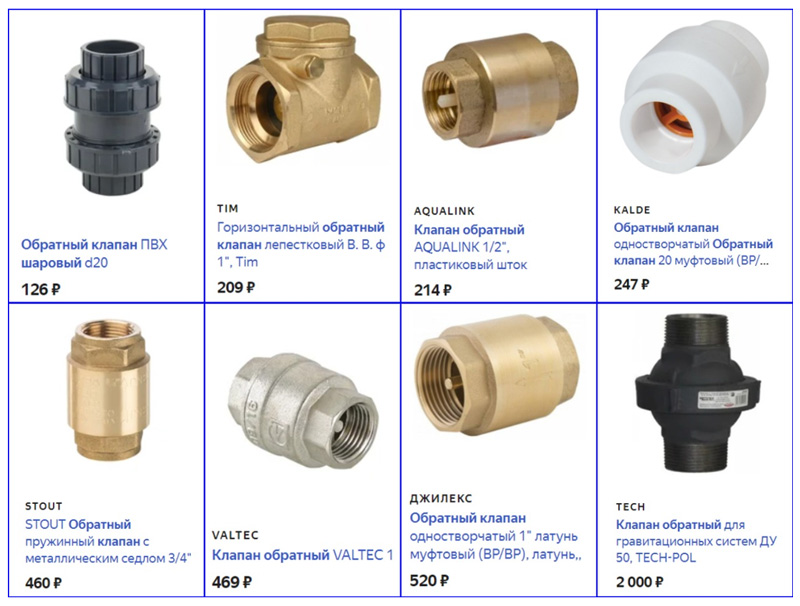

    • обратный клапан;
    • циркуляционный насос.

    Важно заметить, что введение байпаса в стояк возле циркуляционного насоса должно выполняться с задействованием запорных клапанов. А сам элемент лучше установить горизонтально. В этом случае система будет защищена от скопления воздуха.

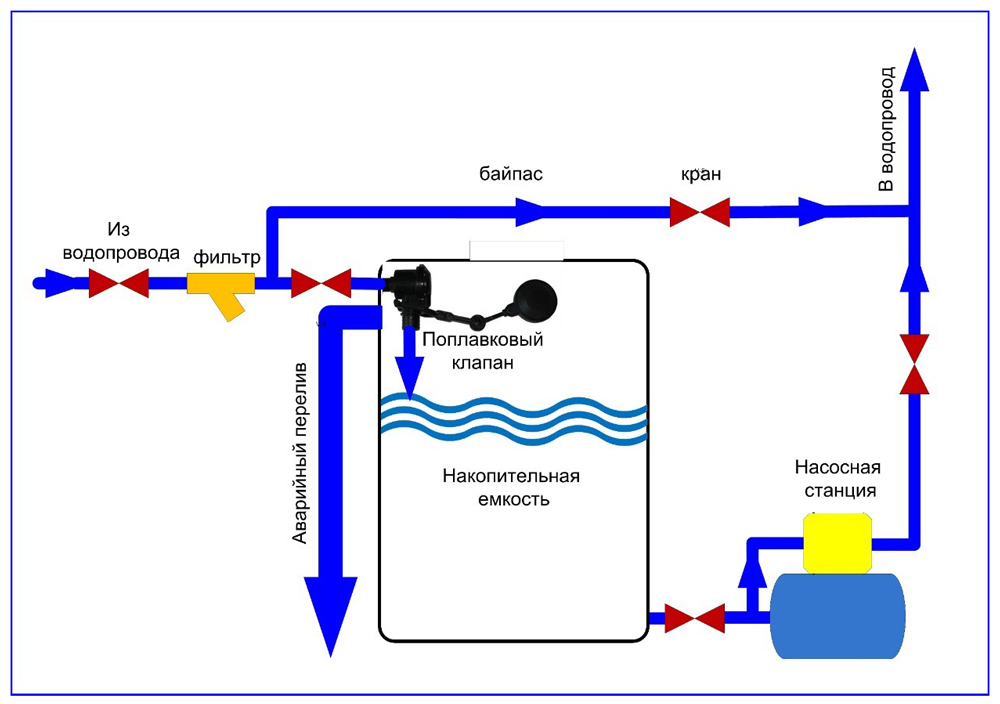

    Схематические изображение обводной трубы, вмонтированной в отопление

    Пример #3 — реанимация однотрубного отопления

    Да, однотрубная система отопления на сегодня является морально устаревшей, но ее еще довольно часто можно встретить в зданиях советской постройки.Зачем нужен байпас: Байпас в системе радиаторного отопления | Статьи Причем, бывают такие чудеса, когда подобное отопление функционирует очень эффективно и в квартирах зимой, просто жарко. Исправить ситуацию также поможет установка байпаса. В этой работе в принципе ничего сложного нет, но все же стоит соблюсти некоторые условия:

    • Байпас должен располагаться на максимальном удалении от вертикального участка трубы, то есть как можно ближе к батарее.
    • Обводную трубу можно изготавливать непосредственно на месте монтажа – потребуются труба, тройник и производство сварочных работ. А можно такой элемент приобрести в готовом виде и выполнить монтаж на резьбовых соединениях.
    • Входное отверстие радиатора и байпас должны быть разделены регулировочным вентилем или радиаторным терморегулятором.

    Установив такой прибор вы получите банальный «регулятор температуры в доме».

    Влияние обводной трубы на энергозатраты

    Установка байпас однозначно положительно отразится на сокращении расходов энергоносителя. Если сравнивать работу отопительной системы с задействованием замыкающего участка и обычной проточной, то первая будет характеризоваться уменьшением объема подаваемого в батарею теплоносителя на 30-35%.Зачем нужен байпас: Байпас в системе радиаторного отопления | Статьи Это значит, что теплоотдача радиатора уменьшится в пределах 10%.

    На практике эти изменения не выглядят кардинальными, если действительно система отличается переизбытком тепла. Кроме того, если типоразмер батарей отопления подобран правильно, то существует определенный запас эффективности, а это те же 10-15%.

    Вот и получается, что такая простая, даже примитивная на первый взгляд деталь, как байпас является универсальным инструментом для создания в доме приятной среды обитания, притом, что счета за потребление энергоносителей будут радовать домовладельцев небольшими суммами.

    • Автор: Светлана
