Инструкция Thermo Top 90ST (дизель)
Скачать инструкциюпользователя для дизельного Webasto Thermo 90ST в формате Pdf
>>>Указания по безопасности
- Работая на топливе из автомобильного бака, отопители Webasto Thermo 90ST требуют соответствия заводским требованиям в отношении используемого топлива и напряжения тока в отопителе.
- Компания «Вебасто» рассматривает любые претензии при условии соблюдения во время использования отопителя требований, приведенных в данном Руководстве, а также с учетом отсутствия каких-либо работ, проведенных не сертифицированными специалистами «Вебасто» или с применением неоригинальных деталей.
- Необходимо обязательное следование стандартным условиям использования автомобильного оборудования. А именно исключить погружение отопителя или его компонентов в воду, избегать механических воздействий, не подвергать значительному перегреву (выше +85 С), ограничивать влажность воздуха (более 95%), не допускать контакта с едкими веществами и электрическими разрядами и т.
д. - В случае установки отопителей Webasto Thermo 90ST на автомобилях с возможностью перевозки опасных грузов обязательно следовать требованиям ADR 002 и ADR 003 (документация, регламентирующая условия перевозки опасных грузов).
- На заводской табличке отопителя необходимо указать год начала эксплуатации системы. Выполняется посредством стирания с поверхности остальных указанных дат.
- Для исключения вероятности удушья и отравления Thermo 90ST нельзя запускать (с программируемого таймера или вручную) в непроветриваемых помещениях (гаражах), для использования необходимо наличие вытяжки.
- Недопустимо использование отопителей на территории автозаправок или около топливозаправочного оборудования. Кроме того исключено использование вблизи горючих паров и горючей пыли (например, угольных, топливных, зерновых или древесных складов).
- Необходима регулярная проверка и своевременная очистка отверстий выхлопного и воздухозаборного трубопроводов.
- Отопитель для профилактики требуется не менее раза в месяц включать около 10 мин при условии холодного двигателя и незначительной мощности автомобильного вентилятора. Также раз в год до отопительного сезона проходить контрольную проверку на специализированной станции «Вебасто».
- В случае возникновения сильной задымленности, нехарактерных звуков или появлении запаха топлива Thermo 90ST требуется выключить, вынуть предохранитель и обратиться в сервисный центр «Вебасто».
- Охлаждающая жидкость в контуре автомобиля должна соответствовать необходимому уровню заполнения и должна включать в себя не менее 20% допущенных марок антифриза.
д.
Работа
Управление отопителем зависит от комплексации и запускается таймером или переключателем. Перед включением автономного Thermo 90ST штатный автомобильный отопитель необходимо поставить в режим «тепло», а вентиляцию системы отопления отрегулировать на минимальное значение. Использование аварийного выключателя допускается в крайних случаях, поскольку такие действия ведут к моментальному выключению, без выполнения продувки, что чревато перегревом.
Управление Thermo 90ST в автомобилях для перевозки опасных грузов
Отопитель Webasto Thermo 90ST, установленный в транспорте для перевозки опасных грузов, при отключении автомобильного двигателя и при запуске погрузочно-разгрузочного механизма автоматически выключается, после чего следует продувка 40 секунд. Для последующего запуска отопитель нужно выключить посредством таймера или переключателя.

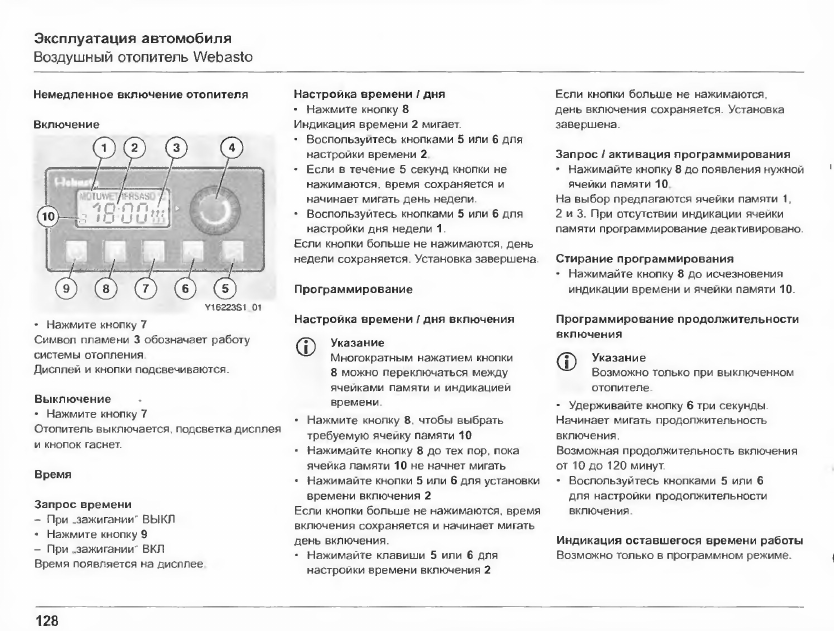

Стандартный таймер (с функцией будильника)
| Общие указания | Включение отопителя программируется на любой период времени суток в интервале до семи дней. Допускается установка до трех программ таймера, но запущена будет лишь одна, необходимая. Нажатие кнопки включения В режиме включенного зажигания таймер отражает день недели и время.  При включенном отопителе экран таймера и кнопки подсвечены. При подаче питания к ненастроенному таймеру все показатели на дисплее начинают мигать (требуется установка дня недели, числа и времени). |
| Настройка таймера | Показания всех мигающих значений можно изменять с помощью кнопок «<» и «>». Не измененное в течение 5 секунд высвечиваемое значение сохраняется в памяти. При нажатии на кнопку «<» или «>» более 2 секунд запускается «быстрый ход» изменения. |
| Включение отопителя | Вручную: нажатие кнопки непосредственного включения (). Автоматически: с помощью предварительной установки времени включения |
| Выключение отопителя | Вручную: нажатие кнопки непосредственного включения (). Автоматическое выключение: согласно установленного на таймере режима работы или согласно оставшегося рабочего времени. |
| Установка текущего времени/дня недели | Нажатие на кнопку () около 2 сек. После начала мигания на дисплее значения времени необходимо при помощи кнопок «<» и «>» задать нужное значение. Мигающее показание дня недели задать аналогичным образом. |
| Вывод текущего времени | Необходимо нажать на кнопку () — при выключенном зажигании. Демонстрируется на экране – при включённом зажигании. |
| Установка момента включения | Для установки включения нужно нажать на кнопку «Р». Мигающий номер программы на экране сигнализирует для установки времени начала работы отопителя (выполняется кнопками «<» и «>»). В результате начинает мигать показатель дня недели — требуется задать нужный день. После этого нажать кнопку «Р», что приведет к переходу ко 2-й программе. Последующее нажатие кнопки «Р» – переводит к 3-й программе, при очередном нажатии – возвращает в режим данного времени. |
| Вывод/стирание программ | Воздействие на кнопку «Р» до тех пор, пока на экране не отобразится требуемый номер программы. К удалению этой программы приводит многократное нажатие кнопки «Р». В результате происходит возврат к текущему времени без отражения номера программы. |
| Установка длительности работы | В выключенном режиме отопителя в течение 3 секунд удерживать кнопку «<«. В результате значение длительности работы начинает мигать. Кнопками «<» или «>» задать требуемую длительность работы (от 10 до 120 мин.). |
| Установка остаточного времени | Период времени, в течение которого отопительная система продолжает работать называется остаточным. Его можно сменить только при выключенном зажигании и в режиме работающего отопителя, задается диапазон от 1 до 120 мин. С помощью кнопки «<» или «>». |
| Установка будильника | Будильник программируется только на время, день недели не задается. Многократное нажатие на кнопку «Р» приводит к появлению на экране колокольчика (). С помощью кнопок «<» и «>» задается нужное время. Когда будильник срабатывает он через 5 мин. автоматически выключается или же посредством нажатия любой кнопки. |
| Вывод/ стирание времени включ. будильника | Многократное нажатие кнопки «Р» приводит к появлению на экране символа колокольчика () с заданным временем срабатывания будильника. Для удаления заданного значения нужно нажимать на кнопку «Р» до тех пор, пока «колокольчик» не пропадет. |
| Дистанционное управление | Выполняется посредством отдельной клавиши непосредственного включения, который может быть установлен, например в отсеке для сна (дополнительная опция). |
| Автомобили для пере-возки опасных грузов | Запрограммировать момент включения в таймере невозможно. Отопитель можно запустить только кнопкой непосредственного включения. В период функционирования отопителя на экране отображается остаточное время. На дисплее также можно установить будильник, показания времени и дату. |
Меры при неисправностях отопителя
При наличии поломки в Thermo 90ST необходимо проверить на работоспособность всех штекерных разъёмов и предохранителей отопителя, обнаружив дефекты, устранить их.
При автоматическом отключении отопителя для устранения этого согласно коду неисправности следует определить источник проблемы.
В таблицах ниже приводим расшифровку кодов и порядок устранения неполадок.
| Отсутствует горение при первом и повторном пуске или горение прерывается во время работы | На короткое время выключить отопитель и после этого ещё один раз включить |
| Отопитель сильно греется, мигает индикатор работы | Остудить отопитель. Проверить на проходимость воздуховод. Выключить ненадолго отопитель и после включить ещё один раз |
| Срабатывание ограничителя нагрева: система перегревается из-за утечки или расхода охлаждающей жидкости | Устранить причину утечки, долить охлаждающую жидкость до требуемого уровня и включить кнопку ограничителя нагрева |
| Бортовое напряжение сильно низкое в течение более 20 секунд | Необходима зарядка аккумулятора. Выключить ненадолго систему отопления и после включить 1 раз |
| Забился воздуховод для горения и/или трубопровод выхлопа | Проверка на проходимость трубопровода |
В случае если приведенные меры не помогли, необходимо показать отопитель специалистам специализированной станции «Вебасто».
Код неисправности
При наличии в системе отопителя таймера на его экране после аварийной блокировки отображается код неисправности:
F 01 две подряд неудачных попытки пуска
F 02 прекращение горения (повторение более 5 раз)
F 03 снижение или повышение напряжения относительно допустимого
F 04 преждевременное распознавание появления пламени
F 05 обрыв цепи, неисправность или замыкание датчика пламени
F 06 обрыв цепи, неисправность или замыкание датчика температуры
F 07 обрыв цепи, неисправность или замыкание дозирующего насоса
F 08 обрыв цепи, неисправность или замыкание мотора нагнетателя воздуха
F 09 обрыв цепи, неисправность или замыкание штифта накаливания
F 10 перегрев
F 11 обрыв цепи, неисправность или замыкание циркуляционного насоса
Если Thermo 90ST в качестве органа управления оборудован выключателем, то код неисправности сигнализируется после отключения системы мигающей лампочкой индикатора работы (блинк-код).
Подается пять коротких сигналов, после чего подаются длинные импульсы, количество которых будет соответствовать цифре стоящей после буквы F в таблице перечня кодов неисправностей.
пользователя для дизельного Webasto Thermo 90ST в формате Pdf
>>>Webasto (неисправности) — 160 — Webasto
03.11.2008, 22:55 #1
Webasto (неисправности)
Касается всех писателей :Прежде чем задать Ваш вопрос, пожалуйста прочитайте наш FAQ по Webasto и как сделать из догревателя отопитель
Если все равно возникла необходимость Вас в чем-то просветить — пишите здесь.
Если есть необходимость ознакомится с утройством Webasto, то смотрите здесь.
Если Вам надо переделать догреватель в отопитель, то читайте для начала здесь, с вопросами о переделке пишите здесь.Эта тема только по проблемам webasto и как с ними бороться.
Последний раз редактировалось Allex; 02.
12.2013 в 18:31.
26.01.2012, 10:00 #1591
re: Webasto (неисправности)
Всем привет, сегодня -26 и котёл запустился всё круто)), но мне интересно почему примерно с -18 котёл запускается со 2ого раза, у меня нет телестарта, я запускаю котёл в MAF+ с помощью временных меню, приходится выставлять два времени прогрева с первого раза котёл пытается запустится но не запускается, а со второго раза стартует через 7-8 мин так я программирую, и всё работает как часы, у всех так или нет?? двигатель запускаю через 20-30 мин после котла с пол оборота и сразу работает мягенько, короче
26.01.2012, 10:09 #1592
re: Webasto (неисправности)
01408 — Under-Voltage Shut-Off (fixed Value)
я так понимаю ппроблемка в аккумуляторенасчет дыма и ЛУКОЙЛА :zachot: ОДНОЗНАЧНО
26.
01.2012, 17:48 #1593
re: Webasto (неисправности)
Произошло что-то не понятное для меня.
Машина стояла на холоде (от -20 до — 29,5) 6 суток. Поставил заряженный аккумулятор (тёплый) и запустил котёл брелком. Минут через 15 запустился климат (до этого климат запускался минут через 5-10, т. е. включился позднее, чем обычно).
Я переключаю климат на рециркуляцию, температуру 18, обдув 1 деление и продолжаю заниматься сбором в поездку.
Минут через 25 работы котла сажусь в машину с целью проверить температуру ОЖ, стрелка стоит на месте. Минут через 5 поворачиваю ключ для проверки, стрелка на месте. Выключаю зажигание и вместе с ним отключается котёл. То есть, котёл отработал ровно 30 минут (обнулилось время при снятии аккум., как только прицепил клеммы сразу запустил котёл). Повторного запуска котла не делал.
После запуска холодного двигателя, 2-3 мин. работы на ХХ и поездки 1 мин. стрелка температуры ОЖ сдвинулась.
Что это, глюк (снятый аккум., долгое стояние на морозе) или штатная ситуация?P.S. Двигатель начал работать после 4 запуска (запустится и стразу глохнет) с характерными тракторными звуками (грохотом), то есть котёл его вообще не прогрел.
Котёл в режиме догревателя за 2 часовую поездку работал как обычно (хорошо).
После поездки и 1,5 часовой стоянки запустил брелком, запустился и ОЖ греет.
27.01.2012, 16:18 #1594
re: Webasto (неисправности)
Здравствуйте!
Пару дней назад перестала работать догреватель, т.к. трубу забило снегом. Поехал сегодня на диагностику VCDS Версия: Release 908.0 Дата версия: 20090911 Показало следующие:
Адрес 18: Дополнительный / автономный отопитель Label: Не найден
Part No: 1K0 815 071 T
Компонент: Zuheizer 050 2504
Ревизия: 00050000 Серийный номер: 09009839000000
Кодировка: 0000011
Мастерская #: WSC 00032 000 000005 Найдены неисправности:
02456 — Наполнение контура
005 — отсутствует или неверные настройки / адаптация
Freeze FrameСтоп-кадр:
Статус неисправности: 01100101
Приоритет неисправности: 6
Частота неисправности: 254
Сброс счетчика: 181
Пробег: 144065 km
Отсчет времени: 001412 — Свеча накаливания с датчиком пламени-Q8
008 — нелогичный сигнал
Freeze FrameСтоп-кадр:
Статус неисправности: 01101000
Приоритет неисправности: 3
Частота неисправности: 1
Сброс счетчика: 181
Пробег: 157388 km
Отсчет времени: 0Freeze FrameСтоп-кадр:
Запуск
Температура: 56.
Температура: 54.0°C
Напряжение: 14.24 V00003 — Блок управления
014 — имеется неисправность/ошибка
Freeze FrameСтоп-кадр:
Статус неисправности: 01101110
Приоритет неисправности: 2
Частота неисправности: 1
Сброс счетчика: 181
Отсчет времени: 000457 — Блок управления бортовой сети-J519
004 — нет сигнала/связи — Непостоянно
Freeze FrameСтоп-кадр:
Статус неисправности: 00100100
Приоритет неисправности: 5
Частота неисправности: 1
Сброс счетчика: 216
Пробег: 157344 km
Отсчет времени: 001406 — Нет образования пламени
000 — — — Непостоянно
Freeze FrameСтоп-кадр:
Статус неисправности: 00100000
Приоритет неисправности: 3
Частота неисправности: 1
Сброс счетчика: 221
Пробег: 157383 km
Отсчет времени: 0Freeze FrameСтоп-кадр:
Запуск
Температура: 33.0°C
Температура: 33.0°C
Напряжение: 14.45 V
Пробовали стереть ошибки ничего не выходит, подскажите кто знает , что делать.
0°C
27.01.2012, 16:41 #1595
re: Webasto (неисправности)
ALK
1) некоторые ошибки должны были стереться !!!
2) проверить предохранители — если целы — дальше…3) разблокировать Webasto
4) сделать адаптацию по заполнению..(хотя можит и не потребоваться)если все это не поможит… скорее всего мозги…
27.01.2012, 17:20 #1596
re: Webasto (неисправности)
Игорь привет.
Почему если есть ошибка что котёл не найден, и в то же время есть с него ошибки ?
Просто ты помнишь, что я полный чайник в Ваг-коме, только недавно решил соорудить подключение через него к котлу на столе, без машины. Т.е. мне непонятно, если диагностика к нему не зацепилась (не видит), как ошибки то стирать ? Ну я относительно — Адреса 18 Дополнительный / автономный отопитель Label: Не найден
27.
01.2012, 17:56 #1597
re: Webasto (неисправности)
барс027, У ALK, не найден нужный лэйбл файл для его вебасты, сама вебаста на месте
27.01.2012, 18:01 #1598
re: Webasto (неисправности)
Спасибо Саня ! Буду изучать как пользоваться :book:
Привык к диагностике ТТТest, но как говорится — учится никогда не поздно
27.01.2012, 18:26 #1599
re: Webasto (неисправности)
ALK — такое чувство, что ошибки появились, во время «просадки’ аккумулятора…P.S. ТТТest для диагностики Webasto намного лучше… переходить на Vag-Com с нее нету смысла, если машина не VAG группы.
27.01.2012, 18:53 #1600
re: Webasto (неисправности)
Игорь, к сожалению у Webasto Thermo Test нет возможности что либо менять в котле, кроме регулировки СО2 и стирания ошибок (и разблокировки соответственно), а мне для мох нужд бывает надо инфу посмотреть, кодировки поменять, а сделать ничего немогу, вот и хочу этот момент исправить.
Только из-за этого.
