Вязкостные муфты для автомобилей КАМАЗ, МАЗ, ГАЗ в сборе, вискомуфты от «Hottecke»
Представляем вашему вниманию вязкостные муфты вентиляторов охлаждения двигателя, а также крыльчатки Hottecke. Механические устройства и детали системы охлаждения немецкого производства. Для автомобилей КАМАЗ, МАЗ, КАВЗ, ПАЗ, ЛиАЗ и других марок.
Система охлаждения двигателя автомобиля может включать не только вентилятор с электроприводом. Альтернативой ему выступает устройство охлаждения с механическим приводом – вязкостная муфта, или вискомуфта. Она плавно изменяет количество оборотов вентилятора, исходя из температуры воздушного потока, прошедшего через радиатор. Делает систему охлаждения более эффективной в разных условиях эксплуатации. Способствует своевременному прогреванию двигателя, охлаждению, поддерживает оптимальную для работы мотора, других узлов машины температуру.
На сайте представлены вискомуфты Hottecke для системы охлаждения грузовых автомобилей, также крыльчатки или устройства в сборе, полностью готовые к установке.
Вискомуфта – механическое устройство системы охлаждения двигателя, которое передает крутящий момент посредством рабочей среды – жидкости с высокой вязкостью. В вязкостных муфтах для грузовиков Hottecke рабочей средой выступает метилсиликоновое масло Dow Corning.
Основные детали вискомуфты:
- Герметичный корпус;
- Приводной диск, сопряженный с приводным валом и соединительным фланцем ;
- Клапан и датчик управления.
Термодатчик, управляющий клапаном существует в нескольких исполнениях.
-биметаллическая пластина. Состоит из двух пластинок металла с разными коэффициентами линейного расширения. При повышении температуры до заданного параметра пластины выгибаются и приводят в движение клапан вискомуфты.

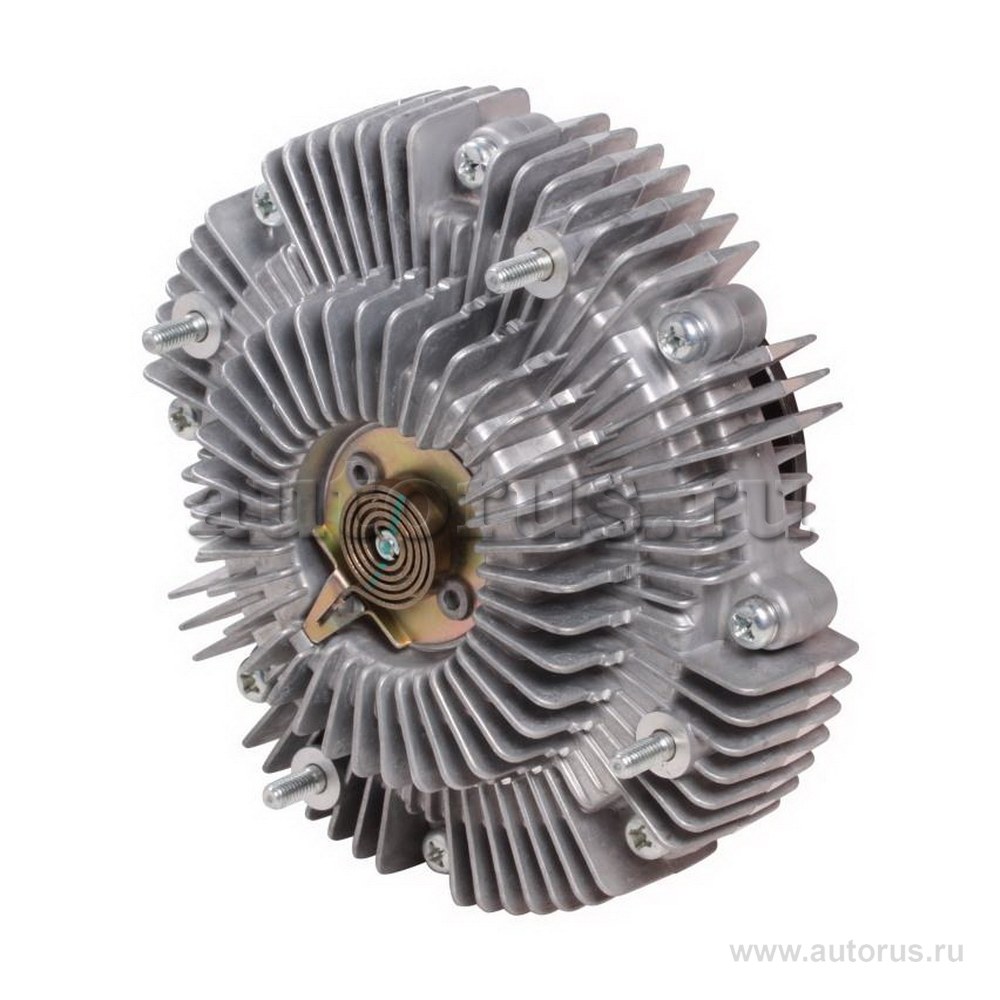

-термоспираль. Это пружина в виде спирали один конец которой закреплен в корпусе муфты, а второй соединен с клапаном. При нагреве металл спирали расширяется и поворачивает шток клапана муфты, открывая или закрывая его.
-электромагнитный клапан. Это устройство, которое подключено к системе управления автомобилем. Датчик температуры двигателя передает сигнал о повышении температуры двигателя за пределы рабочего диапазона в ЭБУ (электронный блок управления). ЭБУ в свою очередь отдает команду электромагнитному клапану муфты на закрытие или открытие.
Корпус и приводной диск муфты расположены близко, но не касаются друг друга, соосно.
Благодаря вязкой рабочей жидкости между ними создается трение и крутящий момент передается от приводного диска к корпусу на котором закреплена крыльчатка. Несмотря на то что между ними всегда будет некоторая степень проскальзывания, созданного коэффициента сцепления достаточно для зацепления корпуса муфты с приводным диском.
При помощи специальных насечек под углом (они выступают насосом) на торце приводного диска масло покидает рабочую зону и перекачивается в резервную камеру. Тогда муфта выключается.
При температуре в пределах нормы датчик перекрывает клапан и жидкость не перемещается, находится в резервной камере.
Когда температура повышается, датчик заставляет сработать клапан. Рабочая жидкость поступает в рабочую зону между приводным диском и корпусом, за счет нее происходит сцепление одного элемента с другим. Тогда корпус муфты не пробуксовывает, увеличивается скорость его вращения, и, соответственно, растет число оборотов крыльчатки.
Вискомуфты для грузовых автомобилейНа нашем сайте представлены вязкостной муфты со спиральным и биметаллическим датчиком. Для грузовиков КАМАЗ, МАЗ, ГАЗ, УРАЛ, КрАЗ. А также для автобусов ПАЗ, КАВЗ, ЛиАЗ, Ikarus.
При выборе учитывайте не только марку автомобиля, тип датчика, но и диаметр устройства, при какой температуре включается и отключается, направление вращения.
Чтобы быстро найти нужную муфту, посмотреть технические характеристики устройств, воспользуйтесь поиском на сайте. Нажмите на кнопку «Подбор запчастей», укажите тип запчасти, марку автомобиля и тип двигателя. Нажмите на «Найти».
Обратите внимание, помимо вискомуфт, у нас есть отдельно крыльчатки вентиляторов для грузовых автомобилей разных марок, а также вязкостные муфты в сборе.
Хранятся устройства в горизонтальном положении фланцем вверх, в вертикальном – так, как установлены на двигателе.

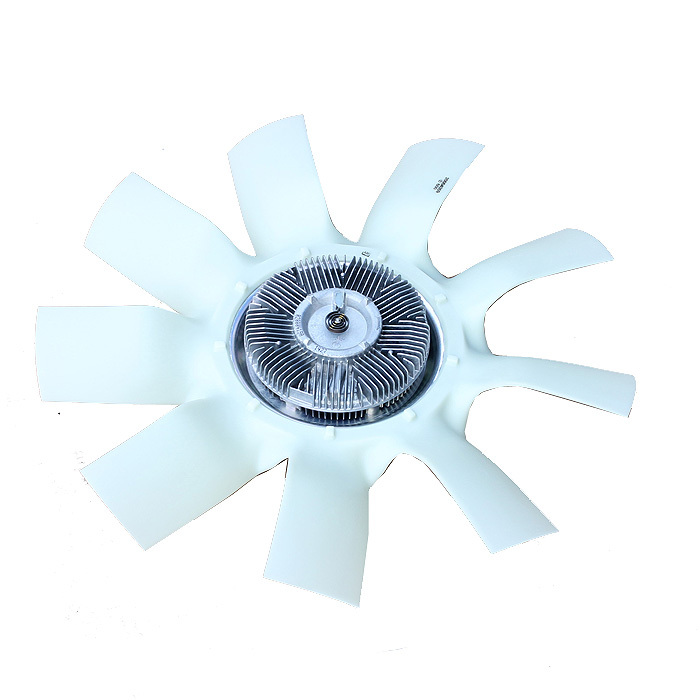

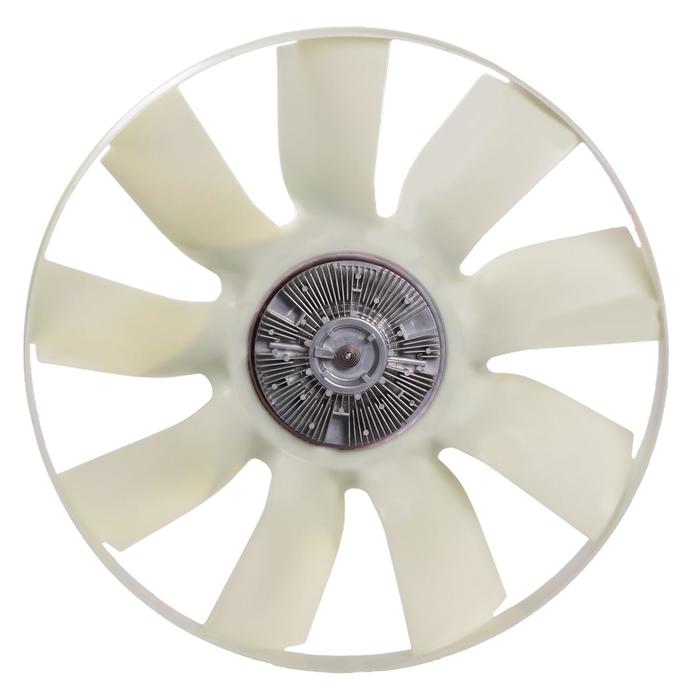

КрыльчаткиВращающиеся части с лопастями – неотъемлемые элементы вентиляторов. Они создают воздушный поток. Который подается на радиатор охлаждения двигателя.
На сайте вы найдете крыльчатки вентиляторов Hottecke с 9, 10, 11 лопастями, с обечайкой и без, разных диаметров. Крыльчатки из пластика марки PA6 GF 30. Высокопрочного, устойчивого к перепадам температур, трудногорючего.
Где купить вязкостные муфтыКупить муфту без крыльчатки для автомобиля КАМАЗ или другого грузовика, равно как и одну крыльчатку или целую вискомуфту в сборе вы можете в магазинах наших партнеров. Оптом или в розницу. Официальные представительства Hottecke действуют по всей России.
Также можете оформить заказ онлайн в любом из представленных на сайте интернет-магазинов наших партнеров. С доставкой в любую точку России.
Вискомуфта вентилятора: что такое, причины и ремонт неисправностей — Статьи
Ремонт вискомуфты для большей части автовладельцев находится за гранью неизведанного. Мало кто может рассказать про устройство этого узла, не говоря уже о способах ремонта. Хотя на самом деле восстановление привода вентилятора не является слишком сложной задачей.
Не тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами!
Что такое вискомуфта
Так называется специальный узел, регулирующий скорость работы вентилятора охлаждения, в зависимости от температуры двигателя. В качестве рабочей жидкости используется специальная смазка на основе силикона.
Принцип работы этого узла довольно прост: нагреваясь, смазка густеет и блокирует муфту, соединённую с вентилятором радиатора. Простая конструкция обеспечивает надёжность и безопасность этого узла, включая реализацию защиты от случайного попадания между лопастями вентилятора посторонних предметов.
Чем выше температура охлаждающей жидкости, тем быстрее будет крутиться вентилятор радиатора, способствуя эффективному охлаждению мотора. При низкой температуре обороты вентилятора минимальны, что способствует его быстрому прогреву.
Вязкостная муфта используется практически на всех автомобилях, в которых вентилятор работает непосредственно от ДВС. На транспортных средствах с электровентилятором радиатора вискомуфта не применяется.
Причины и симптомы неисправности вискомуфты
Стоит отметить, что в случае долгого простоя транспортного средства необходимо проводить ревизию вискомуфты — с большей долей вероятности её работоспособность существенно снизится. В целях профилактики также рекомендуется заменить масло.
Несмотря на кажущуюся сложность, проверить работоспособность вязкостной муфты в полевых условиях довольно просто. Необходимо уделить внимание ряду признаков:
- Одинаковые обороты вентилятора на холодном и прогретом двигателе указывают на выход из строя вязкостной муфты.
- В большинстве случаев необходима замена или долив силиконовой смазки.
- При работе вентилятора не должно возникать посторонних звуков, шумов, вибраций — подобные симптомы указывают на выход из строя подшипника.
- В случае обнаружения течи масла либо жидкости со стороны вискомуфты необходимо для начала проверить целостность сальников.
Как видно, неисправностей в этом узле насчитывается не так уж и много. И поэтому не следует приобретать новый узел, если двигатель авто стал нагреваться больше положенного. В большинстве случаев возможен ремонт вискомуфты вентилятора своими силами.
Наиболее распространённая неисправность — утечка силиконовой смазки из основного блока. Для её доливки или замены необходимо снять вискомуфту с помпы и разобрать.
Делать это необходимо предельно аккуратно и не торопясь — по причине высокой вязкости смазка долго будет заполнять собой полость.
Второй по частоте возникновения неисправностью является выход из строя подшипника.
Следует помнить, что при замене подшипника в блок вискомуфты должна заливаться новая силиконовая смазка. Только после этого можно устанавливать весь узел на место и проверять его работоспособность.
Если есть сомнения в собственных силах, то не стоит рисковать, пытаясь отремонтировать вискомуфту своими руками. Специалисты автосервиса не только справятся с этим гораздо быстрее, но и предоставят гарантию на проводимые работы.
Порядок замены жидкости в вискомуфте
Если диагностика узла показала низкий уровень силиконовой смазки в основном блоке, устранить эту неисправность вполне можно самостоятельно.
Необходимо только соблюдать определённую последовательность действий:
- С помпы снимается вискомуфта. В зависимости от конструкции, её могут крепить 2–3 болта.
- Затем узел укладывается горизонтально на ровную поверхность.
- На расположенном в центре механизма диске установлена специальная пластина с пружиной. Под пластиной находится отверстие, предназначенное для доливки смазки. Чтобы это сделать, необходимо предельно аккуратно убрать шрифт, затем при помощи шприца закачать жидкость в блок. Для легковых автомобилей среднее количество заливаемой силиконовой смазки составляет порядка 15 мл. Не стоит торопиться при закачке жидкости — ввиду высокой вязкости она стекает довольно медленно.
- Когда смазка полностью вытечет из шприца в основной блок вискомуфты, шприц убирается и поверхность проверяется на наличие подтёков жидкости. При обнаружении следует удалить их, протерев поверхность механизма.
- Штифт устанавливается на место, после чего готовая к эксплуатации вискомуфта монтируется на помпу.
Рекомендация:
сразу после установки проверьте работоспособность отремонтированного узла, особенно перед поездкой на дальнее расстояние.
В противном случае создаётся высокий риск перегрева двигателя.
Порядок замены подшипника
Вторая по частоте появления, но, безусловна, первая по сложности устранения неисправность — выход из строя подшипника вискомуфты. На необходимость замены автовладельцу сообщат характерные шумы, сопровождающие работу вентилятора охлаждения.
Необходимо придерживаться следующего порядка действий:
- Снять вискомуфту с помпы, предварительно открутив болты крепления.
- Слить силиконовую смазку, затем положить узел горизонтально на ровную поверхность.
- С помощью специального съёмника демонтировать неисправный подшипник. Не рекомендуется в качестве альтернативы съёмнику использовать подручные средства либо пытаться выбить подшипник молотком — это приведёт к выходу из строя всего узла.
- Затем на место устанавливается новый подшипник и вискомуфта монтируется обратно на помпу.
- Перед монтажом обязательно залить силиконовую смазку.
При выборе подшипника для вискомуфты рекомендуется обращать внимание на оригинальные запчасти: как показала практика, срок службы дубликатов существенно ниже, и нередко их размеры не соответствуют размерам оригинальных деталей. Это приводит к возникновению люфта в механизме, посторонних звуков при его работе и сокращению срока службы. В зависимости от конфигурации, на узле часто не предусмотрено специальное отверстие для заливки силиконовой смазки. В этом случае можно просверлить отверстие самостоятельно, но лучше доверить эту работу специалисту — при ошибке с выбором места для отверстия дальнейший ремонт такой вискомуфты станет невозможен.
С помощью сервиса Uremont.com вы сможете найти компанию, где вискомуфту вашего автомобиля отремонтируют быстро, качественно и с гарантией. Нужно просто оставить заявку на ремонт и выбрать оптимальное для вас предложение.
Обслуживание авто с нами — это удобно, оперативно и всегда доступно.
BorgWarner — электронно-управляемые муфты вентилятора
Электронно-управляемые муфты для всех видов грузовых автомобилей: малотоннажных, среднетоннажных и тяжелых коммерческих грузовиков и внедорожной техники.
Муфты Visctronic® с точной электронной системой управления появились на базе проверенной вязкостной технологии компании BorgWarner (БоргВарнер). Точность модуляции скорости вращения вентилятора достигается благодаря электронному блоку управления двигателя. Муфты Visctronic® — это улучшенное охлаждение двигателя, сниженный расход топлива и минимум энергетических потерь.
Принцип работы:
• Внутренний диск муфты (1) приводится в движение посредством ведущего вала, (2) соединенного с коленчатым валом или с вынесенным шкивом.
Частота вращения муфты равна частоте вращения двигателя или выше, если присутствует передаточное отношение к шкиву.
• Внутренний диск муфты и внешний корпус разделяются спецподшипником (3).
• Количество и ведущий диск рабочей камеры. Во время работы муфты камера заполняется необходимым количеством силиконовой жидкости. В зависимости от наполнения жидкостью рабочей камеры меняется разница между частотой вращения вентилятора и оборотами на входе муфты. Посредством силы трения крутящий момент передается от вала к вентилятору.
• Количество силиконовой жидкости в рабочей камере контролируется электронно-магнитным клапаном.
• Чтобы очистить камеру (отключить вентилятор), силиконовая жидкость откачивается из камеры обратно в резервуар (4) через канал откачки. Когда вентилятор отключен, силиконовая жидкость находятся в резервуаре.
• При включении вентилятора клапан (5) открывается для заполнения рабочей камеры. Быстрый и точный контроль клапана позволяет с точностью удерживать частоту вращения вентилятора.
Необходимая скорость включения рассчитывается специально откалиброванным программным модулем в электронно-управляемом блоке.
Техническая характеристика и преимущества
• Повышенная эффективность: вентилятор задействован только тогда, когда это необходимо. Вентилятор подстраивается под требования двигателя и, таким образом, позволяет экономить до 1.5 % топлива по сравнению с биметаллической вязкостной муфтой
• Бесперебойная эксплуатация: автономная установка, не требующая технического обслуживания
• Улучшенный температурный контроль, продлевающий срок службы двигателя и его компонентов
• Резервуар быстрого реагирования и запатентованное распределение жидкости
По материалам BorgWarner Thermal Systems
Вязкостные муфты — SRLine
Вязкостная муфта вентилятора представляет собой соединительное устройство, расположенное между валом водяного насоса и радиатором.
Его задача — повысить эффективность системы охлаждения автомобиля при одновременном снижении нагрузки на двигатель и потерь энергии, вызванных самим вентилятором. Вискомуфта также позволяет вентилятору работать на более низких скоростях и эффективно отключаться на более высоких. Температура в моторном отсеке регулируется биметаллическим элементом (диском или пружиной), установленным на сцеплении, а вязкостная муфта и, следовательно, вентилятор радиатора включаются или выключаются.
Несомненным плюсом такого решения является отсутствие дополнительных нагрузок на электрические компоненты двигателя (генератора). Однако следует помнить, что в случае выхода из строя не откладывайте его замену, так как это может привести к перегреву двигателя (когда вискомуфта не активирует вентилятор) или повреждению водяного насоса, шкива или ремня (когда вентилятор постоянно включается).
Поэтому, если вы заметили, что двигатель становится чрезмерно горячим или его температура не достигает оптимальных значений, может потребоваться замена вискомуфты.
Вязкостные муфты SRLine разработаны для конкретных применений и требований к охлаждению двигателя данного транспортного средства, поэтому они контролируются на каждом этапе производства. Используемые биметаллические пластины подобраны с большой точностью, что обеспечивает включение вентилятора в соответствующем диапазоне температур и отключение, когда в его работе нет необходимости. Это позволяет двигателю работать в оптимальных условиях, не вызывая чрезмерных нагрузок на привод, а также на вспомогательное оборудование двигателя (увеличивая срок службы водяного насоса и ремня). Более низкие нагрузки являются преимуществом более низкого расхода топлива и оптимального использования доступной мощности двигателя. Используемые в производстве высококачественные шариковые подшипники обеспечивают тихую и длительную работу.
В случае вязких муфт способ их хранения также важен из-за содержащегося в них силиконового масла. Муфты Visco SRLine удерживаются в естественном положении для работы такой муфты (вертикальном) без потери свойств содержащейся в них жидкости.
На каждое сцепление visco SRLine предоставляется 24-месячная гарантия.
Для карьерной техники. Вязкостная муфта и вентилятор охлаждения Horton
