Вискомуфта вентилятора принцип работы – устройство, принцип работы, неисправности. Как проверить вискомуфту охлаждеия радиатора

Содержание

устройство, принцип работы, неисправности. Как проверить вискомуфту охлаждеия радиатора

Вязкостная муфта в системе охлаждения двигателя автомобиля применяется в качестве альтернативы электрическому вентилятору. Рассмотрим, как работает вискомуфта вентилятора, ее устройство, возможные неисправности, преимущества и недостатки.

Роль в системе охлаждения ДВС

Вентилятор с вискомуфтой устанавливается на автомобили с продольным расположением двигателя (обычно это полноприводные и заднеприводные модели). При такой компоновке шкив вентилятора радиатора целесообразней всего соединить со шкивом водяной помпы. Как известно, вращение водяной помпе передается сервисным ремнем от шкива коленчатого вала.

Недостаток такой конструкции в том, что скорость вращения крыльчатки вентилятора всегда будет пропорциональна оборотам коленчатого вала. Подобное устройство приведет к тому, что на высоких оборотах в условиях холодного воздуха двигатель будет чрезмерно охлаждаться, что снизит его КПД. К тому же постоянное соединение крыльчатки и шкива коленчатого вала увеличит механические потери на трение, что будет отнимать мощность и повышать расход топлива.

Вискомуфта вентилятора позволяет регулировать скорость вращения крыльчатки в зависимости от температуры двигателя.

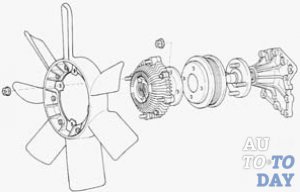

Устройство

Разница в конструкции вискомуфт вентилятора Toyota, BMW, Mercedes, Audi. минимальна, так как все они устроены и работают по единому принципу.

Вал с соединительным фланцем крепится к приводу помпы охлаждения, поэтому его скорость вращения всегда пропорциональна оборотам коленчатого вала. К валу, в свою очередь, крепится приводной шкив, который вращается в рабочей камере. Рабочая и резервная камеры разделены пластинами. Переход между камерами возможен только через впускные клапаны и возвратные каналы. Изначально резервная камера заполнена специальным силиконовым маслом. Приводной шкив, или диск, как его еще называют, имеет по окружности косые зубья, которые при вращении позволяют выгонять масло обратно в резервную камеру. Поверхность приводных дисков, как и делительных пластин, имеет специальные ребра, которые превращают рабочую камеру в своеобразную сеть лабиринтов, по которым циркулирует силиконовое масло.

Корпус муфты, к которому и крепится крыльчатка вентилятора, соединяется с валом (ротором вискомуфты) посредством обычного шарикового подшипника. Впускные клапаны соединены с биметаллической пластиной, которая располагается в передней части корпуса вискомуфты. При нагреве пластина расширяется, что приводит к увеличению пропускного сечения клапанов.

Свойства силиконового масла

Основная особенность силиконовой жидкости, использующейся в вискомуфтах вентиляторов, – термостойкость и вязкостная стабильность. С изменением температуры масло лишь незначительно изменяет свою вязкость.

В работе вискомуфты силиконовое масло исполняет роль связывающего вещества, позволяющего создать между приводным диском и разделительными пластинами, соединенными с корпусом, трение. Несмотря на то что между корпусом и приводным шкивом всегда будет некоторая степень проскальзывания, созданного коэффициента сцепления достаточно для зацепления корпуса муфты с приводным валом.

В некоторых источниках указывается, что с повышением температуры масло расширяется, что и провоцирует вязкостное зацепление приводного диска с корпусом вискомуфты. Подобное понимание принципа работы вискомуфты вентилятора охлаждения является ложным и возникло, скорее всего, из-за сравнения вискомуфты вентилятора с вязкостными муфтами раздаточных коробок полноприводных автомобилей. В вискомуфтах дифференциалов используется дилатантная жидкость, вязкость которой сильно зависит от скорости деформации сдвига.

Принцип работы

Когда рабочая камера не заполнена маслом, приводной диск свободно вращается в рабочей камере. Небольшое количество масла все же присутствует, но коэффициент сцепления приводного шкива с корпусом вискомуфты минимален, поэтому с повышением оборотов двигателя скорость вращения крыльчатки не увеличивается.

Процесс прогрева двигателя и увеличения температуры тосола в радиаторе сопровождается нагревом биметаллической пластины. Нагреваясь, пластина расширяется, что приводит к открытию впускного клапана и увеличению количества рабочей жидкости, проникающей из резервной в рабочую камеру. Возникающее между приводным диском и разделительными пластинами трение приводит к увеличению скорости вращения корпуса и крыльчатки вентилятора.

Когда двигатель нуждается в максимальном охлаждении, биметаллическая пластина изогнута настолько, чтобы обеспечить максимальное проходное сечение впускных клапанов. В таком случае разница частоты вращения вала и корпуса вискомуфты минимальна, поэтому повышение оборотов коленчатого вала приводит к практически равнозначному увеличению скорости вращения крыльчатки вентилятора.

Снижение температуры набегающего воздуха приводит к постепенному возврату биметаллической пластины в исходное положение. Соответственно, уменьшается проходное сечение впускных клапанов, жидкость перегоняется в резервную полость. Уменьшение коэффициента сцепления приводит к увеличению разницы частоты вращения приводного вала вискомуфты и корпуса – крыльчатка вентилятора замедляется.

Работа вискомуфты Toyota на примере конкретных температурных режимов

Устройство вискомуфт вентиляторов Toyota предполагает наличие двух рабочих камер (в первых вариантах конструкции была только одна камера).

Почему вискомуфта вращается на холодную

Многие владельцы автомобилей с механическим приводом вентилятора системы охлаждения, скорее всего, замечали, что после запуска холодного двигателя вентилятор крутится с большой скоростью. Спустя некоторое время после прогрева двигателя, количество оборотов крыльчатки уменьшается, поэтому может показаться, что подобное явление идет в разрез с описанным выше принципом работы вискомуфты вентилятора. Такой эффект возникает из-за того, что во время простоя масло самотеком стекает в нижнюю рабочую камеру, поэтому сразу после запуска крыльчатка и корпус вискомуфты будут вращаться до того времени, пока масло перекачается обратно в резервную секцию.

Преимущества

Обороты крыльчатки подстраиваются под фактический температурный режим двигателя, что позволяет:

  • уменьшить расход топлива;
  • снизить уровень шума;
  • уменьшить потери мощности.

Установка вискомуфты в системе охлаждения позволяет уменьшить нагрузку на генератор и снизить себестоимость авто, исключив затраты на электропривод крыльчатки, проводку.

Недостатки

Многие сетуют на ненадежность вискомуфты, забывая, что система с электровентилятором также периодически нуждается в ремонте. Наиболее распространенная поломка – утечка рабочей жидкости. Несмотря на то что большинство муфт вязкостного типа неразборные, существуют проверенные технологии восстановления работоспособности системы. В случае износа поддается восстановлению и подшипник. Именно поэтому важно знать способы проверки и ремонта вискумуфты вентилятора радиатора.

autolirika.ru

Вискомуфта вентилятора принцип работы, что это такое

Вискомуфта вентилятора является одним из менее известных составляющих системы охлаждения двигателя.

Что такое вискомуфта вентилятора

Вязкие муфты вентилятора используются на автомобилях (легковых и грузовых автомобилях) с продольно расположенным двигателем, в основном это автомобили с задним приводом. Муфта необходима на низких скоростях и на холостом ходу для регулирования температуры. Неисправный вентилятор может привести к перегреву двигателя во время холостого хода или в условиях интенсивного движения.

Вискомуфта что это такое

Где находится

Вязкая муфта вентилятора расположена между шкивом помпы и радиатором и выполняет следующие функции:

  • Контролирует скорость вращения вентилятора для охлаждения двигателя;
  • Помогает в эффективности двигателя за счет включения вентилятора, когда это необходимо;
  • Снижает нагрузку на двигатель.

Крепление муфты

Либо муфта устанавливается на фланцевой вал, установленный на шкив помпы, либо в качестве альтернативы он может быть навинчен, непосредственно, на вал помпы.

Принцип работы вискомуфты

Вискомуфта основана на биметаллическом датчике, расположенном в передней части вискозного вентилятора. Этот датчик расширяется или сжимается, в зависимости от температуры, передаваемой через радиатор. Этот интеллектуальный компонент повышает эффективность двигателя за счет регулирования оборотов вентилятора двигателя и подачи холодного воздуха.

Вискомуфта вентилятора принцип работы

При холодных температурах

Биметаллический датчик сжимает клапан, поэтому масло внутри муфты остается в камере резервуара. На этом этапе муфта вискозного вентилятора отключается и вращается примерно на 20% от скорости вращения двигателя.

При рабочих температурах

Биметаллический датчик расширяется, вращая клапан и позволяя маслу перемещаться по всей камере во внешние края. Это создает достаточный крутящий момент для привода лопастей охлаждающего вентилятора при рабочих скоростях двигателя. На этом этапе сцепление с вязким вентилятором включается и вращается примерно на 80% от скорости вращения двигателя.

К чему может привести неисправная вискомуфта

При замене помпы всегда рекомендуется проверять состояние сцепления с вязким вентилятором. Поврежденная муфта будет непосредственно влиять на срок службы помпы. Неисправная вязкая муфта вентилятора может оставаться застрявшей в положении зацепления, что означает, что она всегда будет работать на 80% от скорости вращения двигателя. Это может привести к поломке с высоким уровнем шума и вибрации, создавая громкий вихревой звук при увеличении оборотов двигателя и увеличении расхода топлива.

С другой стороны, если соединение с вязким вентилятором выходит из строя в отключенном положении, оно не будет пропускать воздух через радиатор. Это, в свою очередь, приведет к перегреву двигателя при прекращении процесса охлаждения.

Причины поломки

  • Утечка масла из муфты, отсоединение муфты вентилятора;
  • Биметаллический датчик теряет свои свойства из-за поверхностного окисления, заставляя муфту застревать;
  • Неисправность подшипника, хотя может возникнуть редко, если вязкая муфта вентилятора не была заменена после большого пробега. Это приводит к ухудшению состояния поверхностей.

Работа датчика вискомуфты

Датчик вискозной муфты

Биметаллический датчик управляет работой вискозной муфты. В первую очередь, существуют два типа биметаллических сенсорных систем: пластина и катушка. Оба они работают по тому же принципу, что и объяснялось ранее.

Единственное различие заключается в том, что, пока катушка расширяется и сжимается для поворота пластины вращения, биметалл сжимается и изгибается. Это перемещает скользящую пластину и позволяет маслу перемещаться из камеры резервуара в полость.

Видео: как проверить вискомуфту

Понравилась статья?

Поделитесь ссылкой с друзьями в социальных сетях:

А еще у нас интересные e-mail рассылки, подписывайтесь! (1 раз в неделю)

Интересные материалы

turboracing.ru

Как работает вискомуфта вентилятора в автомобиле?

Вискомуфта Детали, узлы и механизмы автомобиля рано или поздно выходят из строя. Не исключением является и вискомуфта вентилятора и многим автомобилистам будет полезно знать, как производить её ремонт самостоятельно. Не спешите отправлять вискомуфту в утиль, так как многие автовладельцы утверждают, что её ремонт не потребует особых знаний и усилий.

Принцип работы вискомуфты

Что такое вискомуфта вентилятора охлаждения? Это специальный механизм, который выполняет функцию избирательной передачи, что зависит от внешних условий, крутящего момента.

Вязкостная муфта выглядит как корпус, который полностью герметичен, с расположенными внутри двумя рядами дисков. Один из них связывается с ведомым валом, второй с ведущим. Эти диски перемежаются друг с другом. Каждый из них имеет как отверстия, так и выступы, а расстояние между плоскостями дисков минимальное.

Корпус вискомуфты внутри заполнен вязкой жидкостью, которая, зачастую, изготавливается на силиконовой основе.

Жидкость для вискомуфты отличается специфическими особенностями, которые позволяют эффективно её использовать. Это:

  • Увеличение вязкости при возрастании интенсивности перемешивания.
  • Высокий коэффициент расширения во время нагрева.

Когда автомобиль движется с постоянной скоростью, диски вискомуфты вращаются равномерно и масло между ними не перемешивается. Когда скорость ведомого и ведущего валов разнится, также различается и скорость вращения дисков. В результате этого вязкость жидкости увеличивается, и она воздействует на передачу крутящего момента к ведомому валу.

Когда разность скоростей вращения дисков очень велика, масло для вискомуфты становится настолько вязким, что она блокируется. Жидкость переходит в состояние, близкое к твёрдому.Схема

Как проверить работоспособность вискомуфты радиатора?

Во многих эксплуатационных пособиях по ремонту автомобильной техники говорится, что следует проверить вращение вентилятора на холодном и горячем моторе. Там же пишется, что на холодном силовом агрегате при перегазовке частота вращений не изменяется, а на горячем существенно возрастает.

Проверьте продольный люфт муфты вентилятора охлаждения, если такой наблюдается, значит ей требуется ремонт. Появившиеся при вращении посторонние звуки, в большинстве случаев свидетельствуют о том, что из строя вышли подшипники.

Конструкция К неисправностям относятся также постаревшие уплотнительные сальники. Но чаще всего встречается такая неполадка, как утечка масла из разгерметизированного корпуса вязкостной муфты.

Знаете ли вы? В начале двадцатого века братья Стенли установили скоростной рекорд. Сконструированный ими автомобиль мог развивать скорость до 200 км/ч. В скором времени они открыли гостиницу и стали предоставлять услуги пассажирских перевозок от железной дороги на своём паровом автобусе. То время и считается началом мирового автобусного туризма.

Самостоятельный ремонт вискомуфты

Гидромуфта вентилятора охлаждения не всегда требует полной замены в случае появления какой-либо неисправности. Постарайтесь в первую очередь отремонтировать деталь самостоятельно.

Заправка рабочей жидкости

Самая распространённая причина выхода из строя вязкостной муфты – это утечка силиконовой жидкости из корпуса. Самостоятельный ремонт заключается в замене жидкости.

План действий следующий:

  • Снимите вязкостную муфту и разберите её.
  • Осмотрите верхний диск механизма. На нём имеется пластина с пружиной, под которой есть отверстие. Туда и следует заливать силиконовую жидкость.

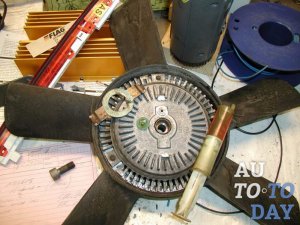

  • Очень аккуратно снимите штифт и залейте масло специальным шприцом.

Важно! При этой процедуре вискомуфта должна находится строго в горизонтальном положении.

    Ремонт
  • Пятнадцати миллилитров вполне хватит для залития.
  • Залив силиконовой жидкости следует производить максимально аккуратно.
  • Не вынимайте шприц сразу же. Дождитесь пока вещество полностью не зальётся внутрь корпуса вязкостной муфты.
  • Протрите поверхность механизма от лишней смазки.
  • Поставьте на место штифт и монтируйте муфту на место.

Важно! Если строение автомобиля не ваша сильная сторона, тогда лучше отложить самостоятельное проведение ремонта. Дело заключается в том, что обратная сборка деталей может оказаться весьма сложной.

Замена подшипника

Очередной не менее частой причиной выхода из строя вязкостной муфты являются её подшипники. Главный признак такой неисправности – это появившиеся инородные шумы в радиаторе охлаждения автомобиля. Порядок работ по устранению данной поломки следующий:

    Ремонт
  1. Прежде чем начать ремонтные работы, нужно снять вентилятор из главной конструкции силового агрегата. Нужно открутить три болта крепления, после чего муфта вентилятора системы охлаждения будет легко снята из моторного отсека.
  2. Теперь можно непосредственно заменять подшипник вязкостной муфты. Разберите узел и слейте жидкость полностью. Чтобы снять подшипник, возьмите специальный запрессовыватель. Подручные средства лучше отложить в сторону, так как деталь весьма хрупкая и может повредиться.1
  3. Установите новый подшипник и поставьте вентилятор на место. Залейте новую силиконовую жидкость в корпус вискомуфты.

Важно! Часто найти специальный съёмник для подшипника вискомуфты достаточно сложно, так как он продаётся далеко не во всех специализированных магазинах. Относительно других деталей, то таких сложностей не возникает.

Не все вязкостные муфты оборудованы специальным отверстием для слива силиконовой жидкости. Опытные ремонтники проделывают их самостоятельно, но новичкам мы этого делать не рекомендуем.

Важно! И запомните, что при данном ремонте применять грубую силу категорически запрещено!

Разобранная муфта Гидромуфта вентилятора в процессе работы не требует специального технического осмотра и обслуживания. Она без проблем эксплуатируется длительный срок. Но для большей уверенности в её дальнейшей бесперебойной работе следует следить за её чистотой.

Нужно удалять даже малейшие загрязнения и потёки, ведь они могут мешать оптимальной работе. Загрязнённый механизм работает с запозданием и не нагревается до нужной температуры, что приводит к некорректному управлению вентилятором.

Знаете ли вы? Слово «амфибия» пришло к нам из греческого языка и означает оно «тот, кто ведёт двойной образ жизни». Первый автомобиль-амфибия с ДВС был сконструирован в 1899 году в Дании.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Как работает гидромуфта вентилятора камаз. Принцип работы вискомуфты вентилятора охлаждения радиатора и её замена на электровентилятор

  • 3. Назначение и работа гидромуфты привода вентилятора
  • 4. Устройство и работа системы питания бензинового двигателя с впрыском топлива
  • Автотранспортные средства
  • 5. Параметры акб, порядок их проверки, определение степени разряженности акб
  • 6. Индикаторная диаграмма, диаграмма фаз газораспределения двухтактного дизеля (на примере двигателя 5тдф)
  • Автотранспортные средства
  • 7. Основные приборы и работа бесконтактно-транзисторной системы зажигания, ее преимущества
  • 8. Назначение, устройство и работа генераторов переменного тока
  • 9. Трансмиссия автомобиля, виды, назначение агрегатов механической трансмиссии
  • 10. Назначение, устройство и работа сцепления
  • Автотранспортные средства
  • 11. Устройство и работа коробки передач с делителем
  • 12. Назначение, устройство и работа раздаточной коробки с дифференциалом
  • 13. Устройство и работа тормозной системы с пневмо-гидропри-водом.
  • 14. Устройство и работа гидроусилителя рулевого управления
  • Автотранспортные средства
  • 15. Требования, предъявляемые к автомобилям. Активная, пассивная безопасность. Экологические и эргономические требования
  • 16. Углы установки колес, их влияние на свойства автомобиля, порядок регулировки
  • 18. Назначение главной передачи, виды, их применение в зависимости от вида
  • Автотранспортные средства
  • 19. Принцип подбора двигателя по мощности при проектировании автомобиля
  • 20. Принцип определения передаточного числа главной передачи при проектировании автомобиля
  • 21. Устройство и работа тормозного крана, обеспечение следящего действия тормозов
  • 22. Явление «кинематическое несогласование трансмиссии», конструктивные решения, исключающие отрицательное влияние этого явления
  • Автотранспортные средства
  • 23. Рулевая трапеция, ее состав и назначение
  • 24. Классификация и индексация автомобилей
  • 25. Составные элементы ходовой части и их назначение
  • Автотранспортные средства
  • 26. Виды подвесок, составные элементы и их назначение
  • Гидромуфта вентилятора предназначена для передачи и автоматического регулирования вращающего момента от коленчатого вала к вентилятору, а также для гашения колебаний нагрузки, которые возникают при резком изменении частоты вращения коленчатого вала.

    Ведущая часть гидромуфты вращается в шариковых подшипниках. Ведомое колесо в сборе с валом, на котором крепится ступица вентилятора, составляют ведомую часть гидромуфты, передающую вращающий момент валу вентилятора.

    3 режима работы вентилятора: 1. автоматический – температура охлаждающей жидкости в двигателе поддерживается в пределе 80...95°С, кран выключения гидромуфты установлен в положении В; 2. вентилятор отключен – кран установлен в положении 0, при этом вентилятор может вращаться с небольшой частотой; 3.вентилятор включен постоянно – работа на этом режиме допустима лишь кратковременно в случае возможных неисправностей гидромуфты и ее выключателя (положение П).

    Выключатель гидромуфты с термосиловым датчиком золотникового типа. Его устанавливают на патрубке, подводящем охлаждающую жидкость к водяному насосу от радиатора. При температуре охлаждающей жидкости 81...95°С шток термосилового элемента перемещает золотник, благодаря чему масло из смазочной системы через сообщающиеся полости выключателя подводится в полость гидромуфты. Далее через трубку, каналы в ведущем валу и отверстие в ведомом колесе масло поступает в межлопастные полости рабочих колес, откуда затем сливается через отверстия в кожухе. От степени заполнения маслом полостей рабочих колес зависит передаваемый вращающий момент.

    При температуре охлаждающей жидкости ниже 80°С золотник под действием возвратной пружины закрывает полость в корпусе и отключает вентилятор.

    Автотранспортные средства

    4. Устройство и работа системы питания бензинового двигателя с впрыском топлива

    Преимущества системы впрыскивания бензина: высокая литровая мощность двигателя и улучшенная экономичность за счет точного распределения доз топлива по цилиндрам и меньшего сопротивления впускного тракта (нет карбюратора), возможность точного регулирования состава горючей смеси, минимальная токсичность отработавших газов.

    Системы питания с впрыскиванием бензина классифицируют по следующим признакам:

    по месту подвода топлива - центральный (моно) впрыск, распределенный (форсунки у каждого впускного клапана), непосредственный (форсунки в головке цилиндров).

    Рассмотрим систему питания с впрыскиванием бензина. Бензин из бака под давлением подается через гидроаккумулятор и топливный фильтр к дозатору-распределителю, а от него к рампе - специальному трубопроводу, в котором поддерживается постоянное давление. В рампе установлены форсунки, которые впрыскивают бензин во впускной коллектор. Так как в рампе поддерживается постоянное давление, то количество впрыскив
