Виды съемников: Виды съемников для снятия подшипников

Виды съемников для снятия подшипников

Главным элементом съемника является центральный болт, вращением которого создается встречное усилие. В мощных моделях данный болт дополняется гидроцилиндром.

Захваты — основой элемент в конструкции любого съемника для фиксации детали. Существуют две разновидности захватов:

1. Захваты, которые зажимают снимаемую деталь за счет силы, создаваемой болтом или гидроцилиндром и которая, собственно, и служит для демонтажа;
2. Захваты сцепляются с демонтируемым предметом при помощи специального инструмента, независимого от действия болта. Например, в простом варианте это резьбовое соединение.

Когда в демонтируемой детали нет точки, к которой можно приложить встречную силу, применяется следующая схема. Для ее реализации используются модели, в которых сила для демонтажа образовывается скользящим по оси инструмента ударником (иногда его называют молотком). Ударяясь в специальный прилив на оси, он передает усилие на захват(ы).

Такой съемник подшипников называется ударными или инерциальными. Силового болта в ударных моделях нет, и они могут использоваться только с захватами второй группы. Исключение составит разве что простейший вариант ударного съемника.

Производители инструмента используют высокопрочные легированные стали, а наиболее ответственные детали формируются ковкой. Для изготовления силовых болтов применяются более прочные стали, чем для обычных резьбовых крепежных деталей. Такие высоконагруженные детали, как: силовые болты, захваты или наконечники захватов — обычно поставляются как запасные части.

Конструкции большинства можно рассматривать как стандартные: десятки производителей предлагают почти одинаковые модели. Тем не менее, выбирать инструмент следует со всей тщательностью. В первую очередь следует обращать внимание на прочность и жесткость конструкции в целом. Не менее важны и незначительные, на первый взгляд, детали, например особенности конструкции губок и их захватов, люфты в соединениях узлов и т.

п.

Универсальные

Это наиболее распространенная разновидность данного инструмента. Используются съемники для снятия подшипников, шестерен, шкивов и т.п. Основой конструкции является силовой болт, вращением которого создается усилие демонтажа, прилагаемое к опорной точке, расположенной на демонтируемом узле. Через центральное тело съемника это усилие передается на захваты, находящиеся в зацеплении с демонтируемой деталью. Если выступы захватов направлены вовнутрь, то съемник внешний. Если развернуть захваты выступами наружу, инструмент становится внутренним. Часть моделей являются комбинированным, т.е внешними/внутренними. Другие модели к такой трансформации не приспособлены и могут использоваться только как внешние, или только как внутренние, основные принципы их действия от этого не изменяются.

Пригодность инструмента для выполнения каких-либо операций определяют следующие параметры:

1. Максимально допустимая нагрузка, определяется как прочностью силового болта и центрального тела инструмента, так и числом захватов и прочностью отдельного захвата. Максимальная допустимая нагрузка может быть указана фирмой-изготовителем, но численно оценить усилие, необходимое для демонтажа детали, практически невозможно. По этой причине при выборе обычно берут в расчет лишь его соответствие размерам демонтируемой детали;
2. Рабочий ход определяется вылетом силового болта, длиной захватов, а также расположением точек приложения усилия демонтажа;
3. Геометрические размеры захватов, прежде всего высота упора и, в меньшей степени, ширина упора;
4. Максимальный и минимальный раствор захватов.

Основная трудность в применении состоит в том, что захваты и точки упора силового болта стремятся сместиться во время работы. Многие конструкции имеют различного рода приспособления, предназначенные для противодействия такому смещению. Однако эти приспособления не могут быть универсальными. Будучи эффективными в одной ситуации, они могут оказаться совершенно бесполезными в другой.

Виды съемников

1. Cо скользящими захватами;
2. C поворотными захватами;
3. C коническим фиксатором захватов;
4. C сепаратором.

Cо скользящими захватами

Они представляет собой один из наиболее простых типов. Выпускаются во многих разновидностях, незначительно различающихся в деталях. Большая часть таких предметов имеют два захвата. Захваты свободно перемещаются вдоль балки, в середине которой находится резьбовое отверстие. Болты в верхней части захватов в некоторых моделях могут служить для фиксации захватов на балке, хотя обычно фиксация достигается за счет силы трения. Очевидно, что если переставить захваты, съемник станет внутренним. Часто подобные инструменты выпускаются сериями от двух до пяти моделей различного размера (максимальный раствор захватов приблизительно от 100 до 800 мм).

Подобные модели могут комплектоваться набором захватов разной длины. Иногда захваты снабжены сменными наконечниками. Нагрузки на наконечники захватов могут быть очень большими, и по этой причине возможность замены поврежденных захватов или их наконечников продлевает срок службы инструмента.

Варианты съемников со скользящими захватами весьма разнообразны.Могут быть снабжены приспособлением, которое, во-первых, служит для фиксации захватов, а во-вторых, противодействуют боковому смещению силового болта. В комплекте могут поставляться упоры для силового болта, которые предотвращают его повреждение и смещение с точки упора.

С поворотными захватами

Они более разнообразны по конструкции. Захваты в них стопорятся болтами.



Съемник с двумя поворотными двухсторонними захватами имеет упоры, которые на обоих концах захватов имеют разную ширину. Бывает с тремя поворотными односторонними захватами, вылет захватов может изменяться их перестановкой. Также есть модель, которая может использоваться как с двумя, так и с тремя поворотными односторонними захватами. На теле съемника имеются 4 точки для установки захватов.

Некоторые могут использоваться с ударным (инерционным) съемником.

Их можно применять и как внутренние, но тогда струбцину для фиксации захватов использовать уже нельзя. Перекрещивающиеся захваты позволяют менять захват в широких пределах. Небольшой (ширина захвата до 50 — 70 мм) инструмент простой конструкции, изначально предназначен для снятия наконечников аккумуляторных проводов, но широко применяется для демонтажа разных деталей небольших размеров.

С коническим фиксатором захватов

Они имеют два или три захвата и предназначены для применения в тех случаях, когда нужно исключить несимметричность приложения нагрузки при демонтаже. Они обеспечивают автоматическое центрирование захватов с помощью конической гайки, которая заворачивается вручную при установке съемника. Иногда эта гайка подпружинена.

Для внешнего и внутреннего применения такого съемника обычно применяются разные по форме захваты. Реже используется гайка специальной формы, которая позволяет переворачивать захваты с тем, чтобы использовать съемник как внешний или как внутренний.

Часто они включаются в состав наборов вместе с ударными съемниками.

С сепаратором

Представляют собой одну из наиболее надежных конструкций. Основой является сепаратор, который устанавливается под снимаемую деталь. Обе его половинки сводятся при помощи болтов для надежного захвата детали. Затем к нему подсоединяется тянущая часть, боковые болты которой регулируются в соответствии с положением половинок сепаратора, а силовой болт заводится на точку опоры (обычно ось, на которой находится снимаемая деталь). После установки инструмента и заворачивания силового болта производится демонтаж детали.

Сепаратор может применяться также и в сочетании со съемником со скользящими захватами. Это требует определенной осторожности, чтобы захваты не повредили резьбу болтов, стягивающих сепаратор, но уменьшает общую стоимость комплекта.

Съёмники гидравлические и винтовые — виды, устройство, назначение

Соединение деталей методом посадки с натягом недаром носит название условно-разборного: демонтаж подобных блоков требует значительных усилий, при этом высок риск повреждения частей механизма.

Для облегчения разборки узлов применяются специальные приспособления – съёмники гидравлические и винтовые. Устройства позволяют надёжно захватить, зафиксировать деталь и аккуратно отсоединить.

Удобные и функциональные приспособления повсеместно востребованы в автосервисах и автохозяйствах, в технических центрах, на ремонтных участках промышленных предприятий, используются при обслуживании железнодорожного, водного и прочего транспорта. Применяются для демонтажа:

• подшипников;
• тормозных дисков;
• муфт;
• шкивов;
• зубчатых колёс;
• шкворней;
• втулок;
• шестерней;
• коленвалов;
• гребных винтов.

Виды съёмников

Классифицировать устройства можно по различным признакам:

• по виду захватов,
• по развиваемому усилию,
• по типу привода.

Какие бывают захваты?

В стандартном варианте в конструкцию съёмника включены 3 рабочих захвата (лапы). По выбору пользователя могут быть реализованы варианты сборки механизма: с двумя лапами или с тремя лапами. Регулируется также глубина установки. Съемник гидравлический с тремя захватами может оснащаться насадками с центрирующим конусом.

Оборудование с захватом сепараторного типа востребовано для демонтажа в местах, где применение устройств с лапами невозможно. Края сепаратора подводятся под снимаемую деталь, для надёжной фиксации половинки стягиваются при помощи болтов.

Съёмник гидравлический универсальный комплектуется и стандартными захватами-лапами, и сепаратором. С его помощью можно с успехом демонтировать любые детали – крыльчатку, шкивы, шестерни и прочие элементы, имеющие посадку с натягом. Универсальное устройство в большинстве случаев позволяет снять нужную деталь, не повредив её.

Какие бывают разновидности привода?

Различают съёмники следующих видов:

• винтовые;
• гидроаппараты со встроенным насосом;
• гидроаппараты с выносным насосом;

При выборе оборудования нужно ориентироваться на диапазон размеров захвата и допустимую величину осевого усилия. Для показателей до 10 – 12 тонн подходят механические съёмники, до 50 тонн – приспособления со встроенным или выносным насосом. Гидравлический съёмник подшипников отличается небольшими габаритами и пригоден для операций в узких местах. Для развития усилий до 200 тонн выпускаются агрегаты, подключаемые к электрогидравлической станции и оснащённые колёсной опорой для транспортировки.

Съемник винтовой

В работе устройства используется ручное усилие. Конструктивно прибор состоит из центрального стержня с резьбой и корпуса, на котором закреплены подвижные лапы-захваты. При вращении винта механическая энергия преобразуется в линейный нажим. Изделия имеют различный рабочий диапазон, позволяют выполнять демонтаж подшипников, втулок, дисков, шестерён и прочих частей узлов с нетугим соединением. Широко распространены благодаря надёжности, простоте конструкции и ценовой доступности.

Съемники гидравлические с встроенным насосом

Насос находится в корпусе устройства. При нажатии на ручку качающего узла приходит в движение гидравлический цилиндр с установленным на нём штоком. В свою очередь шток приводит к действию захваты, которые фиксируют демонтируемую деталь и извлекают её из конструкции. Механизм способен развивать значительное осевое усилие. Съёмник оснащён пружинной системой для возврата штока в исходное положение.

Съемники гидравлические с выносным насосом

Внешний гидравлический привод подключается к устройству через маслонаполненный рукав. Такая компоновка позволяет разместить насос за пределами монтажной зоны и тем самым уменьшить габариты рабочей части прибора. Даёт дополнительную свободу действий при работе в узких, труднодоступных местах.

Различные типы съемников и основные характеристики, которые следует учитывать

Попытка снять компоненты, установленные на валу, без использования съемника подходящего типа может быть утомительной и трудоемкой. Посадки с натягом, грязь и коррозия могут затруднить процесс снятия.

Использование альтернатив съемникам, таких как резка, резка или забивание молотком, сопряжено с явным риском для безопасности. Кроме того, существует также вероятность повреждения компонентов машины, которые вы пытаетесь обслуживать!

Механические и гидравлические съемники — отличные инструменты для снятия компонентов в различных отраслях промышленности. Съемники меньшего размера широко используются техническими специалистами в таких местах, как небольшие автомобильные мастерские. В тяжелой промышленности используются более крупные модели с большим тоннажем, например, показанные на диаграмме ниже.

Проекты, требующие использования съемника, обычно связаны с обслуживанием вращающегося оборудования. Общие компоненты, которые необходимо снять, включают подшипники, шестерни, колеса, штифты, втулки, втулки, муфты, звездочки и шкивы.

Какие существуют основные типы съемников?

На выбор предлагается множество различных типов съемников. Если вы выберете тот, который лучше всего подходит для вашего приложения, вы сможете выполнить работу безопасно, эффективно и без ущерба.

Съемники с двумя и тремя захватами

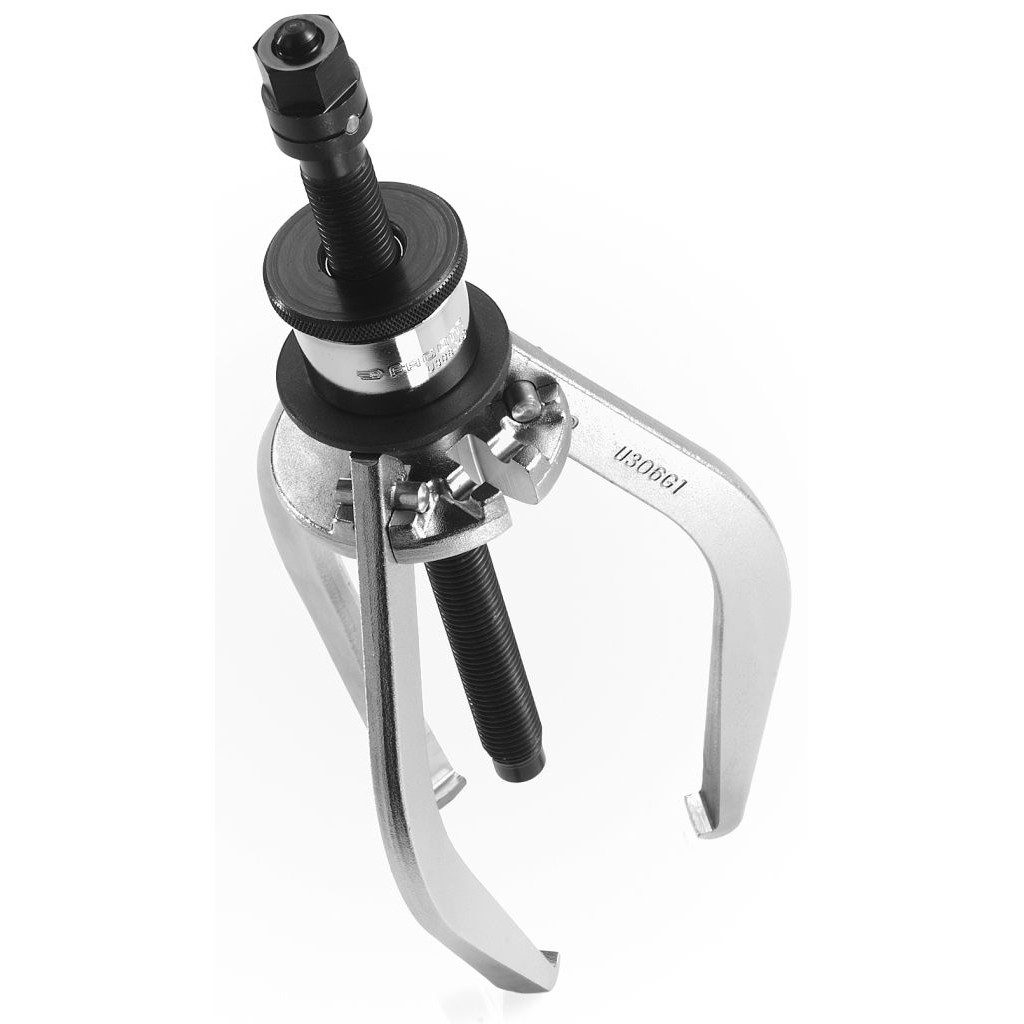

Наиболее распространенные типы съемников доступны в конфигурациях с 3 или 2 захватами. Наиболее широко используются съемники с 3 захватами, потому что дополнительный захват помогает более равномерно распределять усилие. Но там, где доступ ограничен, можно использовать съемник с двумя захватами, если им пользоваться осторожно.

Механические и гидравлические съемники

Механические съемники работают за счет вращения поперечины, которая перемещает центральный болт/силовой винт по направлению к валу.

Гидравлические съемники включают встроенный гидравлический цилиндр, приводимый в действие насосом для приложения требуемой силы. В этом случае плунжер обеспечивает прямое приложение тяги без перекручивания, что является более эффективным и безопасным.

Если вам нужны специальные инструменты для демонтажа подшипников, для этого существует ряд специальных инструментов. Например, Enerpac предлагает съемники подшипников, сепараторы подшипников и съемники чашек подшипников.

Внутренние съемники

Используются для снятия деталей, закрепленных на валу, при отсутствии поддержки шпинделя. Внутренний съемник используется с прикрепленным скользящим молотком, который позволяет прикладывать большую силу удара.

Особенности, которые следует учитывать при выборе съемника

Два или три захвата?

Как описано выше, если позволяет место, лучше всего использовать съемник с 3 захватами. Они безопаснее и проще в использовании.

Гидравлический и механический

Гидравлические съемники проще в эксплуатации, чем их механические эквиваленты, но вам понадобится насос, шланг и манометр. В зависимости от размера съемника насос может приводиться в действие ручным, пневматическим или электрическим приводом.

Вылет

Вылет — это доступное расстояние между тянущей поверхностью захвата и головкой захвата съемника. Это расстояние меняется и уменьшается по мере открывания челюстей. Съемники Enerpac с замком обеспечивают впечатляющее соотношение вылет/диаметр. Это связано с тем, что они включают в себя метод, отличный от системы клеток, которую используют другие. Кроме того, внутренний профиль губок позволяет извлекать более глубокие компоненты.

Синхронные и самоцентрирующиеся губки

Синхронная функция съемников Enerpac со стопорной рукояткой позволяет всем губкам двигаться одновременно. Преимущества этой функции заключаются в том, что шпиндель остается центрированным на валу, предотвращается смещение, настройка требует меньшего количества людей и занимает меньше времени.

Стопорный механизм

Стопорный механизм помогает предотвратить соскальзывание губок с устройства во время процесса вытягивания. При повороте рукоятки съемника захваты фиксируются на приспособлении, позволяя свободно вытягивать компонент, установленный на валу, при вращении шпинделя.

Размах

Размах — это просто диаметр, на который выдвигаются челюсти. Обычно до 25 дюймов

Тоннаж

Съемники доступны с широким диапазоном грузоподъемности. Вес большинства доступных моделей варьируется от 2 до 64 имперских тонн. Тем не менее, Enerpac предлагает специализированные 2- и 3-кулачковые 100-тонные съёмники. Эти большие и тяжелые изделия устанавливаются на тележку с бортовым подъемником и гидравлическим насосом.

Изображение 100-тонного съемника.

Купить Наборы съемников

Съемники можно приобрести по отдельности или в составе набора. Если вы планируете регулярно выполнять различные работы по вытягиванию, подумайте о покупке набора. Типичный набор включает съемник, насос, шланг и манометр. Наборы основных съемников включают не только съемник одного типа, но также съемник поперечного подшипника, сепаратор подшипника и съемник чашки подшипника.

См. различные типы съемников Enerpac

Типы съемников и их применение [с иллюстрациями]

Что такое съемник?

Типы съемников:- Съемник — это инструмент, используемый для снятия комплектов с вращающегося вала машины. Наиболее распространенное применение съемника — снятие комплекта шариковых или конических подшипников с крышкой с вращающегося вала. Например, съемники автомобильных трансмиссий изготавливаются из инструментальной стали. В то время как класс инструмента тверже, чем детали, на которых они используются.

Тип съемника

Обычно эти съемники приводятся в действие вручную с помощью ручки для поворота винта. Некоторые из них приводятся в действие гидравлически с использованием гидравлического силового поршня, который прижимается к концу вала, на котором находится подшипник.

Эти съемники также имеют небольшое разнообразие размеров для снятия подшипника размером (мм). Это рычаги с удлинителем, которые дают пользователю небольшое преимущество для легкого вытягивания подшипника во время операции.

Основные компоненты съемника

Некоторые основные части съемника в сборе перечислены ниже:

1. Шестигранная головка на съемнике подшипника – шестигранная головка крепится к отжимному винту. Он фиксируется торцевым ключом для легкого вращения.
2. Нажимной винт съемника подшипников – нажимной винт представляет собой винт с длинной и мелкой резьбой, который вращается соответственно валу. Когда они прикладывают усилие к винту, создается усилие, которое передается компонентам, которые мы удаляем.
3. Съемники подшипников траверсы – траверсы крепят ножки к отжимному винту.
4. Реверсивные кулачковые ножки на съемниках подшипников – лапки позволяют снимать как изнутри, так и снаружи.

Типы съемников

Эти съемники включают разделительные пластины подшипников, съемники подшипников с 2 и 3 рычагами, съемники внутренних подшипников, съемники стержневого типа и съемники с скользящим молотком.

1. Разделительные пластины подшипников

Разделительные пластины подшипников являются наиболее безопасным типом съемников подшипников. С технической точки зрения они фактически не являются съемниками, так как они используют механизм толкателей, они имеют тенденцию толкать и хлопать (встречаться или закрепляться) с валом.

Разделительные пластины подшипников

Пластины разветвителей подшипников в основном состоят из двух пластин, скрепленных вместе, соответственно их большому диаметру, толстой гайкой с хорошей нагрузкой, завинченной с помощью гайки на всех 4 концах.

2. 2-х и 3-х захватный съемник подшипников 2-х и 3-х захватный съемник подшипников

Это один из наиболее распространенных типов съемников для извлечения (снятия) комплектов подшипников или шестерен. Руки с пальцами на концах, которые сгибаются, чтобы попасть за подшипник. Центральный винт съемника затягивается таким образом, что он давит на верхнюю часть вала, и к подшипнику прикладывается направленное вверх усилие.
