Содержание

Камеры заднего вида: вопросы и ответы

Ежедневно нам задают множество вопросов о камерах заднего вида. Сегодня мы подробно ответим на самые популярные из них:

  • Почему на сайте встречаются идентичные по корпусу камеры, но с разной ценой?
  • Что за красный провод выходит у тюльпана?
  • Совместима ли камера AVEL с установленным в автомобиле монитором или головным устройством?
  • Можно ли заменить вышедшую из строя камеру другого производителя на камеру заднего вида AVEL, не меняя проводку?
  • Почему на автомобилях концернов VAG, Mercedes и некоторых других производителей камера работает с помехами или не включается при запущенном двигателе?
  • Каков ресурс камер заднего вида AVEL и их гарантийный срок?
  • С какими проблемами, связанными с камерами заднего вида, обращаются в сервисный центр чаще всего?

Самый популярный вопрос: я вижу 3 штатные камеры на свой автомобиль, одинаковые на внешний вид, но с разной ценой.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

Чем они отличаются?

Основное отличие камер заднего вида – это видеосенсор, который обеспечивает качество изображения, и линза, которая обеспечивает угол обзора. Для сравнения давайте посмотрим на скриншот, демонстрирующий одновременный видеозахват с трёх моделей камер:

  • AVS327CPR с CCD HD сенсором и широким углом обзора, который обеспечивает широкоугольная стеклянная линза,
  • AVS315CPR с CMOS сенсором и ИК подсветкой,
  • AVS112CPR – экономичный вариант камеры с CMOS сенсором и LED подсветкой.

На скриншоте видны различия в качестве изображения с камер при разном освещении. Каждый автовладелец может выбрать камеру, которая подходит под его нужды. Если Вам важен угол обзора и качественная картинка при недостаточном освещении, тогда стоит присмотреться к моделям с CCD HD сенсором. Если Вы используете автомобиль исключительно днём, тогда можно ограничиться камерой подешевле. Кроме того, при парковке вечером, если в автомобиле не очень хороший свет от задних ходовых огней, камеры с ИК и LED подсветкой обеспечат видимость объектов, находящихся позади автомобиля.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

Стенд для одновременного видеозахвата с трёх камер заднего вида

Ch2 – AVS112CPR (CMOS LED), Ch3 – AVS315CPR (CMOS IR), Ch4 – AVS327CPR (CCD HD)

Ch2 – AVS112CPR (CMOS LED), Ch3 – AVS315CPR (CMOS IR), Ch4 – AVS327CPR (CCD HD)

Второй по популярности вопрос: что за красный провод выходит из тюльпана в проводке, идущей в комплекте с камерой заднего вида AVEL?

Существует два типа мониторов:

  • первый тип переходит в режим показа камеры заднего вида по видеосигналу,
  • второй – с помощью активационного провода

Если у Вас монитор второго типа, то в нём должен быть провод для активации режима отображения камеры заднего вида. Для удобства прокладки кабеля в проводку из комплекта с камерой встроен дополнительный провод, один конец которого вы подключаете к активационному проводу монитора, второй – к «+» фонаря заднего хода.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

Таким образом, Вам не нужно тянуть отдельный провод питания для подключения монитора.

В камерах с HD сенсором AVS327CPR активационный провод, который необходимо подключать к фонарю заднего хода, совмещен с питанием камеры и скрыт. Его отдельное подключение не требуется.

Перейдём к вопросу номер три: совместима ли камера заднего вида AVEL с уже установленным головным устройством или монитором?

Если в Вашем автомобиле установлено не заводское оборудование, а стороннее, не зависимо от того монитор это или головное устройство, то проблем с подключением возникнуть не должно. Чтобы в этом убедиться, необходимо предварительно ознакомиться с инструкцией от монитора или ШГУ. Если инструкции у Вас нет, то убедиться в наличии видеовхода под камеру можно визуально, чаще всего они подписаны.

Если же у Вас установлено оригинальное заводское оборудование, то может понадобиться стороннее оборудование в виде переходников, видеоинтерфейсов и т.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

п. Также существуют оригинальные головные устройства, которые не поддерживают подключение камеры заднего вида. В данном случае перед покупкой камеры рекомендуем проконсультироваться со специалистом по установке дополнительного оборудования.

Можно ли заменить вышедшую из строя камеру другого производителя на камеру заднего вида AVEL, не меняя проводку?

Оставить старую проводку можно только в том случае, если у Вас на старой камере 2 разъёма: тюльпан и разъём питания. В этом случае мы поможем Вам подобрать камеру с такими же разъёмами.

Если же на автомобиле была установлена камера другого производителя с пиновым разъёмом, лучше всего проводку заменить, так как распиновка разъёмов и потребляемое напряжение на камерах может различаться, даже если разъёмы одинаковые.

Очень часто владельцы автомобилей концернов VAG и Mercedes задают нам один и тот же вопрос: почему камера работает с помехами или не включается при запущенном двигателе?

Если наблюдаются вышеперечисленные проблемы, значит, питание лампочки заднего хода в Вашем автомобиле осуществляется через ШИМ-контроллер, который необходим для регулировки яркости свечения и диагностики работоспособности лампочки.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Питание+12В то подключается, то отключается на лампочке. Камера заднего вида чувствительна к изменениям на ее входе питания.

Для решения этой проблемы необходимо подключить камеру заднего вида через дополнительное нормально разомкнутое четырёхконтактное РЕЛЕ, также может понадобиться ДИОД, чтобы убрать шумы. Схемы подключения можно найти на популярных автомобильных ресурсах, но лучше всего обратиться к специалистам.

Последние два вопроса можно объединить в один. Ниже расскажем, какой средний ресурс у автомобильных камер AVEL, каков гарантийный срок и с какими проблемами чаще всего обращаются в наш сервисный центр.

Статистические данные, которые мы старательно собираем на протяжении многих лет работы, позволяют нам уверенно заявить, что средний срок работы автомобильной камеры заднего вида составляет 3-4 года. Встречаются среди автомобильных камер и долгожители. Так, у одного из наших постоянных клиентов камера на автомобиле служит уже 9 лет.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Чаще всего после 3-4 лет автовладелец меняет свой автомобиль на новый и приходит к нам уже за другой камерой. Однако мы приводим статистику по клиентам, у которых камера действительно вышла из строя по той или иной причине после гарантийного срока. Обычно они берут такую же модель камеры, при этом замена камеры занимает несколько минут.

Также по нашей статистике процент брака за год составляет всего 2-3% в зависимости от модели. За год мы продаём около 5000 камер заднего вида, при этом в тот же год заменяем по гарантийным случаям около 130 камер. Здесь стоит отметить, что самая частая проблема, с которой к нам обращаются в сервисный центр, – это отсутствие изображения. Диагностика проводится сразу при клиенте, и, если камера действительно не работает, она заменяется на новую. После чего старая камера разбирается для подробного изучения причины поломки.

Таким образом, мы выявили 2 основные причины поломки камер:

Самая распространённая причина поломки камеры заднего вида – это заливка водой, несмотря на заявленную степень защиты IP67.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Проанализировав ситуацию, мы пришли к выводу, что зачастую на автомобильных мойках в камеру бьют сильной струёй воды, поднося сопло пистолета непосредственно к камере.

Конечно, это приводит к нарушению герметичности, так как сильная струя воды продавливает герметик. Мы всегда идём на встречу нашим покупателям и без лишних вопросов меняем камеру на новую. Однако предупреждаем, что защита IP67 – это защита от погружения в воду, а не от моек высокого давления. Лучше всего, если сопло мойки высокого давления будет находиться не ближе 50 см от самой камеры.

Вторая причина поломки – это заводской брак: недочёты при сборке камеры или выход из строя электронных элементов.

В конце статьи хотим рассказать Вам о самых распространённых негарантийных случаях, с которыми к нам обращаются. Их не так много, и чаще всего они являются следствием непрофессионального подключения / установки.

Человек обращается к гаражному мастеру или мастеру, который не самым лучшим образом разбирается в установке дополнительного оборудования, и получает на выходе некачественную услугу и сломанную камер

Итак, самый распространенный негарантийный случай – это сгоревший процессор камеры заднего вида.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Специалист сервисного центра сразу определяет такую проблему, так как она проявляется при визуальном осмотре проводки.

Самая распространенная проблема – это отсутствие на камере блочка, понижающего напряжение. Его отрезают, чтобы было легче провести проводку, и на место не ставят. Таким образом, на камеру подаётся напряжение большее, чем должно быть (12 Вольт вместо 5 Вольт), и камера перегорает.

Вторая причина отказа от замены по гарантии – это отрезанный провод, опять же для облегчения проводки кабеля по автомобилю. Провод от камеры отрезают, но не всегда понимают, как соединить их обратно, часто путая провода питания камеры и провода видеосигнала. В этом случае камера выходит из строя моментально.

Конечно, негарантийных случаев не так много, но они имеют место быть. Поэтому мы призываем Вас быть внимательными при самостоятельной установке или обращаться в проверенные установочные центры.


Авто Узи - Установка камеры заднего вида своими руками - Центр диагностики автомобилей

  В наше время, большинство компаний, продающих автомобильную электронику, оказывают услуги по установке сигнализаций, различных камер.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти
Стоимость таких работ относительно высокая, и это заставляет многих автовладельцев задуматься над установкой камер заднего вида на автомобиль своими силами.
Большинство автолюбителей делают именно так для экономии своих денег.

Предварительные работы
  До начала работ с электрической системой автомобиля, нужно оценить свои знания в этой области.

Без уверенности в успехе, лучше предоставить этот вид работ автоэлектрику высокой квалификации, или сервис - центру.

  Выполняя установку камеры самостоятельно, нужно, в первую очередь, отключить плюсовую (+) клемму аккумулятора, чтобы не «коротнуло» и не загорелась электропроводка.
Обычно камеры заднего вида одинаково подключаются.

  Провод питания камеры выводится и присоединяется к питанию бортовой электропроводки. Видеокабель видеовыхода камеры прокладывается в сторону магнитолы или медиасистемы машины.
К камере подводится питание, которое используют фары заднего хода.
Это позволяет камере включаться одновременно с движением задним ходом.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти


Камеры заднего вида не приспособлены, для работы в постоянном режиме. Они включаются только на небольшое время, достаточное, чтобы припарковать авто.

Подключение питания
  Необходимо подключать камеру к питанию фонаря заднего хода используя предохранитель 0,5А. Приобретается он в любом отделе радиодеталей.
  Соединяют провода питания камеры и фонаря, красного цвета.
Чёрный провод — прикрепляют на корпус авто при помощи любого болта.
Установка предохранителя на этот контакт не производится.
Подключение питания камеры завершено.
Дальше следует подключить видеокабель.

Предохранители
  Следует помнить, что новое оборудование автомобиля, обязательно нужно подключать к электросети через предохранители. Это позволит исключить короткие замыкания и загорания проводки.
Предохранители должны тщательно подбираться, в зависимости от прибора.
Прокладка видеокабеля
Для передачи видеосигнала камеры заднего вида имеют стандартный разъем типа «тюльпан», который маркируется жёлтым цветом.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

  Как правило, в комплект камеры входит 5 метровый видеокабель, для прокладки в салоне авто.
Его длины обычно хватает, чтобы установить камеру даже в джипе больших размеров.

Видеовыход
  Когда подключенный к камере кабель, в салоне, уже проложен, можно подключить его к монитору бортового компьютера, или монитору, который поставляется вместе с камерой.
Важно помнить, что подключение видеокабеля к любому входу, кроме желтого, приведет к тому, что система будет неработоспособна.
При подключении камеры к обычному монитору таких сложностей не возникает, нужно просто подключить разъемы одинаковой цветовой маркировки.
Питание к монитору подсоединяется так же, как и к питанию видеокамеры.
Провод питания красного цвета, соединяется через предохранитель в 0,5А с бортовой проводкой, черный провод соединяется с кузовом авто, через болтовое соединение.

Проверка
  Когда все разъёмы подключены, необходимо проверить правильность всех типов подключений, чтобы исключить короткое замыкание проводки.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти
Места соединения видеокабелей рекомендуют заклеить внахлест изолентой на основе винила.
Эта мера предупредит разъединение контактов штекеров вследствие тряски.
И напоследок, устанавливаем «плюсовую» клемму на аккумулятор автомобиля, проводим проверку работы системы.

По любым вопросам Вы можете обратиться к нам по телефонам +7 (347) 266-10-35 и +7 (347) 272-23-10, а также через форму обратной связи.

Как подключить камеру заднего вида

Отношение автолюбителей к устройствам, позволяющим контролировать пространство за задним бампером автомобиля, неоднозначно. Некоторые водители считают, что автомобильные гаджеты – это ненужные «навороты», которые не приносят абсолютно никакой пользы. Другие не представляют свою любимую машину без кучи современной электроники. Можно долго продолжать этот бессмысленный спор, однако нельзя не согласиться, что установка камеры заднего вида существенно облегчит жизнь как опытному водителю, так и начинающему автовладельцу.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Данное устройство, в отличие от парктроника, позволяет избежать таких неприятностей, как наезд на открытый люк или столкновение с тоненькими столбиками, которые иногда устанавливают на парковочных местах в качестве ограждений. Рекомендации этой статьи расскажут вам, как подключить камеру заднего вида без помощи СТО.

Критерии выбора

Камера заднего вида

Критерии выбора устройства напрямую зависят от функций, которые на него будут в дальнейшем возложены. Несмотря на то, что бюджетные камеры достаточно хорошо справляются со своими задачами и в большинстве своем имеют высокое разрешение, более дорогие устройства обладают рядом неоспоримых преимуществ.

  • Чувствительность съемки. Чем выше значение данного параметра, тем лучше камера работает в условиях низкого освещения. Некоторые производители для комфортной езды ночью выпускают устройства, работающие исключительно в черно-белом режиме (сепия). Такой тип камер позволяет более уверенно совершать маневры задним ходом в темное время суток.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти
  • Величина угла обзора. Бюджетные камеры часто имеют минимально допустимый угол обзора – 120°. В более продвинутых гаджетах это значение увеличивается до 180°, что позволяет водителю контролировать гораздо большую территорию. Однако существует и негативный момент большого обзора – так называемый «эффект панорамы», при котором обыденное восприятие картинки может быть немного искаженным.
  • Тип крепления. Существует два вида камер:
    • Штатные. Выпускаются для определенных моделей автомобиля, что позволяет установить их с минимальными затратами времени без необходимости сверления дополнительных отверстий. Чаше всего штатные устройства устанавливают в плафон подсветки номера автомобиля или в ручку для открытия багажника.
    • Универсальные. Подходят для установки на любую марку автомобиля. Монтаж некоторых моделей подобных устройств может подразумевать использование сквозного крепежа.

Универсальная

И штатные, и универсальные камеры комплектуются видеовыходом и разъемом питания.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

Процесс установки

Снимите клеммы с аккумулятора

Любые работы с электрической проводкой автомобиля требуют обдуманных действий и соблюдения правил безопасности. Для предотвращения вероятности поражения электрическим током бортовую сеть транспортного средства следует в обязательном порядке обесточить. Для этого надо отключить систему зажигания автомобиля и снять клеммы с аккумуляторной батареи.

Для установки практически любой камеры заднего обзора необходимо выполнить порядок действий, описанный ниже.

Поиск точки крепления. В большинстве случаев наиболее рациональным решением будет монтаж камеры над рамкой регистрационного номера транспортного средства.

Прокладка кабеля

Прокладка кабеля по салону транспортного средства. Основная масса автомобильных камер заднего вида оснащается пятиметровым кабелем со стандартным желтым RCA разъемом (тюльпан). Длины кабеля вполне хватает для установки устройства в любой легковой машине.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти При монтаже камеры в больших автомобилях (джипы, микроавтобусы, грузовые транспортные средства) не получится обойтись без дополнительного удлинительного кабеля и соединителя. Проводка камеры протягивается сначала в отсек багажника, затем провода следует проложить по одному из бортов автомобиля (чаще всего по левому) к магнитоле или к монитору. Для осуществления этой задачи следует демонтировать накладки порогов и, по возможности, убрать из салона сидения. Также следует обеспечить удобный доступ к разъемам устройства, к которому предполагается подключить камеру. После того как провода аккуратно уложены под ковровым покрытием салона, можно приступить к монтажу разобранных частей автомобиля.

Схема подключения к зеркалу, монитору

Подключение камеры к электропроводке и к магнитоле автомобиля. Только правильно запитанное от сети устройство будет работать без перебоев длительное время, поэтому перед началом работ рекомендуется внимательно ознакомиться с идущей в комплекте схемой подключения устройства.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

Разъем автомагнитолы

В большинстве случаев для своей работы камера нуждается в напряжении 12 В, которое можно получить от фонаря заднего хода. Провод питания камеры надо подключить к фонарю заднего хода через предохранительное устройство (предохранитель), защищающее электрическую цепь от возможной перегрузки и короткого замыкания. Плюсовой провод заднего хода можно также найти в районе передней приборной панели. Некоторые камеры уже оборудованы встроенным предохранителем. Если в комплектации нет этого устройства – его следует приобрести отдельно. Следующий этап – подключение желтого провода с RCA разъемом к предназначенному для этого выходу мультимедийного устройства. В случае отсутствия на магнитоле специализированного разъема для кабеля видеосигнала камера подключается к выходу «video in».

Кабель video in

Некоторые модели современных камер заднего вида заменили коаксильный кабель для передачи видеосигнала на беспроводную технологию. В таком случае за передачу видеоизображения на дисплей отвечает установленный в магнитолу приемник, получающий непрерывные сигналы от передатчика камеры.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

Схема беспроводного подключения

После того как все подключения были выполнены, каждый участок соединения кабелей нужно тщательно заизолировать для исключения возможности короткого замыкания. На заключительном этапе нужно подсоединить клеммы к аккумуляторной батарее и проверить работоспособность устройства.

Видео

Подключение камеры заднего вида пошагово в видеоматериале:

Подключение камеры заднего вида в автомобиле. Часть 1

Для начала – для чего же нужна камера заднего вида? Это устройство предоставляет вам точную информацию о том, что происходит сзади вашей машины. Проще говоря, вы видите всё и можете легко, удобно и, главное, безопасно парковаться даже в ночное время. Обзор у вас значительно больше, чем с зеркала заднего вида или боковых зеркал, и, главное, практически отсутствуют слепые зоны. С камерой заднего вида вы можете больше не бояться задеть другую машину, зацепить бампером высокий бордюр или напороться на торчащий из земли штырь.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

Одним словом, камера заднего вида – маленький, недорогой, но очень полезный помощник при парковке. Однако, очень мало автомобилей оборудованы штатной камерой, даже если в комплектации предусмотрен монитор. Что же делать? Всё очень просто! Купите камеру заднего вида и подключите к вашему штатному монитору. ☺ Это не сарказм, как может показаться на первый взгляд. Однако для подключения вам всё-таки потребуются дополнительные устройства.

Типы подключения камер к штатному монитору

В большинстве случаев для подключения нештатной камеры заднего вида к штатному монитору автомобиля нужен видеоинтерфейс. Это отличный вариант, если вы также хотите подключить нештатную навигацию, дополнительные видеоустройства (например, HD/DVD, Android-бокс, ТВ-тюнер) или же всё сразу.

Однако, если вы хотите подключить только камеру заднего хода, видеоинтерфейс - это дополнительные затраты, хотя в большинстве случаев это – единственный выход. И тут у нас тоже есть решения:

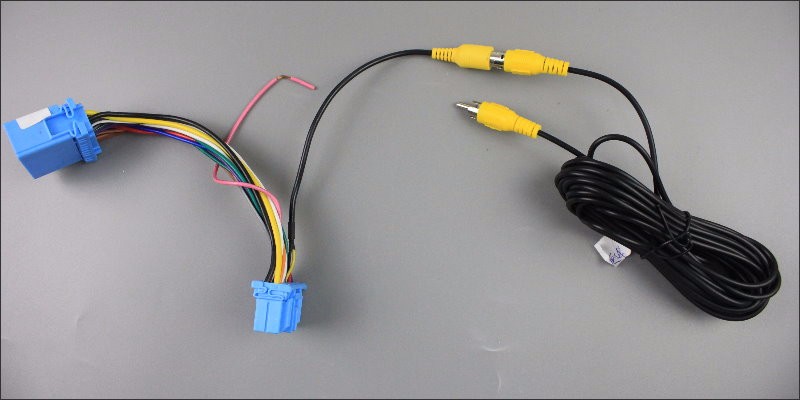

  • Адаптеры для подключения камер.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Это, в большинстве своем те же видеоинтерфейсы, но с урезанными возможностями. Однако это могут быть адаптеры, спроектированные только для подключения камер. В среднем, адаптеры в два раза дешевле, чем видеоинтерфейсы.
  • Кабели для подключения камер. Наши инженеры разработали несколько кабелей (больше на подходе), с помощью которых вы сможете подключить нештатную камеру заднего вида к штатному монитору без использования видеоинтерфейса. Более того, вам не нужно врезаться в проводку автомобиля, и, соответственно, шансы повредить ее сводятся к минимуму.

Кабели для подключения камер заднего хода

Начнем с кабелей, поскольку это наша собственная разработка и наша гордость. На данный момент мы предлагаем кабели для подключения камеры заднего вида дляToyota, Lexus, Mazda, Subaru, Renault, Peugeot, Nissan, Opel, Scion, Dacia и т.д..

Видеообзоры кабелей для подключения камер заднего вида

Адаптеры для подключения камер заднего хода

АдаптерФункцииСовместимостьВидео
АвтоМонитор
Адаптер для Volkswagen
  • Подключение нештатной камеры
  • Активация изображения с подключенной камеры при включении заднего хода
  • Сохранение функций штатного парктроника (при наличии)
  • VW
  • RCD 510
  • RNS 310
  • RNS 315
  • RNS 510
  • Skoda
    Seat
    Адаптер для Mercedes-Benz W205
  • Подключение камеры заднего вида
  • Подключение видеоустройства
  • Отображение динамических линий парковки
  • Mercedes-Benz
  • NTG 5.0
  • Адаптер для Audi
  • Подключение камеры заднего вида
  • Подключение видеоустройства
  • Отображение динамических линий парковки
  • Audi
  • MMI 3G
  • Обратите внимание на еще один адаптер, который выделяется из общего списка. Это устройство наоборот позволяет подключить штатную камеру к нештатному монитору. Адаптер будет необходим, если вы заменили штатный монитор на нештатную магнитолу, однако камеру не меняли.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

    АдаптерФункцииСовместимостьВидео
    АвтоМонитор
    Адаптер для Volkswagen
  • Подключение штатной камеры заднего вида к нештатному монитору
  • Volkswagen
    Skoda
    Seat

    Кстати, согласно требованиям правительства, все автомобили, которые будут продаваться в США, должны быть оснащены камерами заднего вида. Окончательно это требование вступит в силу 1 мая 2018 года. Это поможет предотвратить наезд на пешеходов (особенно, маленьких детей) при езде задним ходом. А как показывает практика, такое случается довольно часто. Поэтому, как говорится, камере быть! А вот как вы подключите ее в автомобиле, уж выбирайте сами.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

    Yulia Bodriyenko

    Схема подключения штатной камеры заднего вида. Подключение и монтаж камеры заднего вида.

    Если вы решили установить камеру заднего вида, то учтите, что модели выпускаются разные и одна инструкция, как установить камеру заднего вида не подходит ко всем вариантам. Во-первых, установка производится в разные места. Во-вторых, соединение может быть осуществлено, как и для непрерывной работы камеры, так и для ее включения только при запуске двигателя.

    Схема подключения все же практически одинакова у всех моделей, уточнения требует лишь, куда установить камеру заднего вида. Ясно и то, что этот аппарат в условиях современного транспортного движения становится просто незаменимым на дорогах и значительно упрощает водителям жизнь.

    Схема подключения камеры заднего вида

    • В вопросе, касающегося того, как поставить камеру заднего вида не ошибешься, если знать, что к чему подключается. У нас есть 3 провода - чёрный («минус»), красный («плюс»), жёлтый («видео»).Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Наша задача подсоединить желтый разъём к входу монитора или телевизора. Чёрный соответственно подключаем к массе аккумулятора, напрямую к камере подсоединяется красный провод.
    • Если вы хотите, чтобы монитор автоматически включался, когда машина едет назад, подключите специальный провод к лампам заднего хода. Такой провод предусмотрен в тех моделях, которые имеют подобную функцию. Внимательно отнеситесь к проводам, не перепутайте, так как это чревато испорченной аппаратурой если в вашей модели не имеется соответствующая защита, когда гаджет просто не работает.
    • У многих моделей камер есть провода-«выходы». Вам просто необходимо подключить коаксиальный видеокабель. Шнур питания так же имеется.
    • Существует такой способ подключения, когда вам необходимо обжимать провода и подключить через соответствующие разъёмы. Некоторые изготовители позаботились о тех покупателей, которые не знают, как подключить камеру заднего вида и поэтому упростили задачу, реализовав стандартный RCA-разъём известный всем как «тюльпан».Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Его просто необходимо подключить к видеовходу на магнитоле.

    Питание камеры

    Питание камеры осуществляется при помощи электрического тока со стабилизированным выпрямленным напряжением 12 В и силой не более 0,7Ам. У некоторых моделей предусмотрена защита от короткого замыкания на выходах. Помните, что по инструкции к эксплуатации данный прибор прослужит долго, если соблюдать температурный режим от +10°С до +40°С и влажность воздуха не превышает 80%.

    Видеосигнал от камеры к телевизору, портативному DVD-проигрывателю и т. п. проходит через обычный коаксиальный кабель. Эти кабелем пользуются в повседневной жизни для того, чтобы подключить обычную телеаппаратуру.

    Назначение и работа камер заднего вида

    Функцией этой аппаратуры является упрощение парковки автомобиля или движения задним ходом. Незаменимой камера является в условиях ограниченной видимости или при небольшом пространстве для осуществления манёвров. Так же оправдала себя камера в пробках и при плотном движении как средство, дополнительно предупреждающее столкновения из-за неверно выбранной дистанции транспортным средством, идущим сзади.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

    Камера очень миниатюрная, диаметром в районе 2 сантиметров с углом обзора, составляющем почти 180°. Камеры транслируют достаточно чёткое цветное изображение. При чувствительности не менее 0,1 люкса, реально рассмотреть предметы и в темноте. Камеры производят во влагозащитном исполнении.

    Купив камеру, не забудьте проверить ее на наличие деффектов прямо в магазине. Все эти неопровержимые достоинства камер дальнего вида делают их весьма популярными среди водителей, особенно в городах, с интенсивным дорожным движением.

    Парковка в городе - непростое дело. Очень сложно занять свободное место на стоянке, не зацепив ненароком чужую машину. Положение осложняется тем, что конструкторы автомобилей в последнее время чрезвычайно много внимания уделяют дизайну, нередко принося в жертву такую «мелочь», как обзорность. Чтобы не ощущать себя за рулём легкового автомобиля механиком-водителем танка, приходится принимать меры. Одно из облегчающих маневрирование решений - парковочная камера заднего вида.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти О том, как подключить её к магнитоле, расскажем ниже.

    Какими бывают парковочные камеры

    Как правило, затруднения водителей вызывает езда задним ходом, ведь у любого автомобиля за багажником непременно есть «мёртвая зона», где, как ни крути головой, ничего не увидишь.

    Шофёру, благодаря высокому длинному капоту и низкому бамперу, порой ничего не видно и прямо перед носом, что очень неприятно, когда надо припарковаться впритык или передним свесом над бордюром.

    В обоих случаях выручит парковочная камера. Есть ли различия между устройствами заднего и переднего вида?

    Кстати, слово «шофёр» французского происхождения. Так сначала называли паровозных кочегаров, а затем и водителей автомобилей. Почему? Дело в том, что первые машины использовали паровой двигатель, который время от времени приходилось «подкармливать» порцией дров или угля на глазах «всего честного народа». Как же ещё называть того, кто шурует кочергой в топке?

    Различия между камерами заднего и переднего вида

    И те и другие обладают почти одинаковыми свойствами и характеристиками.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Однако установленная сзади камера должна «уметь» подавать картинку на монитор в перевёрнутом зеркальном формате. Так удобнее водителю, сидящему спиной в направлении движения.

    Если камера смотрит вперёд, эта способность лишняя. В остальном оба устройства идентичны. Более того, для некоторых камер зеркальное отображение - одна из опций настройки. Такие устройства можно устанавливать как сзади, так и впереди.

    Особенности и характеристики автомобильных парковочных камер

    При выборе парковочной камеры учитывают следующие особенности:

    • конструкция (оформление) камеры,
    • стандарт видеосигнала,
    • формат отображения (зеркальный или обычный),
    • способ подключения к монитору,
    • угол обзора,
    • светочувствительность,
    • инфракрасная подсветка,
    • динамическая разметка.
    Конструктивное оформление и стандарт видеосигнала

    Конструкция определяет возможные зоны размещения устройств. Оформление штатной камеры предусматривает её установку либо взамен какого-то элемента, например, фонаря подсветки регистрационного номера, либо на место, рекомендуемое заводом-изготовителем.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Для монтажа такой камеры нет нужды сверлить дополнительные отверстия, но в продаже не всегда можно найти изделие для определённой модели автомобиля.


    Оформление штатной камеры предусматривает её установку взамен какого-то элемента, например, вместо фонаря подсветки номерного знака

    Под врезную камеру заднего вида сверлят отверстие в бампере или другой детали. Камера фиксируется в нём защёлкой или стопорной гайкой.


    Для установки врезной камеры заднего вида в бампере необходимо просверлить отверстие

    Универсальную камеру можно установить на любую доступную поверхность благодаря наличию специального крепления. Её положение фиксируется двусторонним скотчем или шурупами.


    Универсальную камеру можно установить на любую поверхность

    Разновидность универсальной - камера, встроенная в рамку регистрационного номера.


    Встроенная в рамку номера камера - одна из разновидностей универсального оформления

    Автомобильные камеры поддерживают один или несколько распространённых стандартов телевизионного сигнала: PAL, NTSC, SECAM.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти По качеству картинки все они практически идентичны. Но монитор не сможет отобразить сигнал, если не поддерживает стандарт камеры.

    Таблица: преимущества и недостатки парковочных камер заднего вида
    Способы подключения к монитору

    Чтобы передать изображение с обычной проводной камеры на монитор, в салоне автомобиля необходимо проложить видеокабель. Это надёжный способ подключения, но, прокладывая кабель, придётся потрудиться.

    Беспроводные камеры передают изображение с помощью радиосигнала, что существенно облегчает монтаж.


    Передатчик сигнала беспроводной камеры называют трансмиттером, приёмник - ресивером

    Нередко они представляют собой обычные проводные устройства, но дополненные внешними блоками приёмника и передатчика. Эти блоки - их называют трансмиттером и ресивером - продают и отдельно от камеры.

    Видеосигнал обычно передаётся в диапазоне FM или Wi-Fi. В последнем случае возможны два варианта: использование частоты диапазона для передачи аналогового сигнала или полная поддержка цифровой сети.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Когда работающий трансмиттер виден в списке доступных беспроводных сетей смартфона, телефон можно использовать в качестве монитора для парковочной камеры, равно как и любое мобильное устройство: планшет или магнитолу Андроид.

    Светочувствительность и инфракрасная подсветка

    Светочувствительность характеризует минимальную освещённость, при которой камера способна выполнять возложенные на неё функции. Значение параметра в зависимости от типа матрицы 0,01–1 люкс.

    Практическая ценность его невысока. Камера, как правило, не работает в полной темноте, так как вместе с включением передачи загорается фонарь заднего хода, обеспечивая большую освещённость, чем необходимо самой «тупой» камере. «Приятный бонус» - инфракрасная подсветка, которая понадобится при неисправности фонаря.

    Угол обзора и динамическая разметка

    Чем шире угол обзора, тем большее пространство захватывает камера, тем информативнее изображение на мониторе. Но одновременно увеличиваются искажения.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти На практике оптимальные значения 120–170 о. Камеры с обзором менее 110 о встречаются не так уж часто.

    Существенно облегчает оценку расстояния до препятствия динамическая разметка. Она представляет собой продольные и поперечные линии, которые камера накладывает на изображение.


    Динамическая разметка на экране монитора существенно облегчает оценку расстояния до препятствия

    Национальное управление по дорожной безопасности США (NHTSA) объявило, что с 1 мая 2018 года все новые автомобили со снаряжённой массой до 4,5 т, продаваемые в Штатах, должны в обязательном порядке оснащаться камерами заднего вида.

    Леонид Попов

    www.drive.ru

    Видео: обзор камер заднего вида

    Подключение парковочной камеры

    Способ подключения зависит как от самой камеры, так и от устройства, к которому её нужно подключить.

    Монитор для парковочной камеры

    В качестве устройств отображения поступающего с камеры заднего (переднего) вида сигнала можно использовать:

    • магнитолу,
    • автомобильный телевизор,
    • видеорегистратор,
    • навигатор,
    • отдельный монитор,
    • зеркало заднего вида со встроенным монитором,
    • планшет, смартфон и другие мобильные гаджеты.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти
    Видео: монитор для камеры заднего вида

    Главное условие для подключения проводной камеры - наличие в устройстве, выбранном в качестве монитора, видеовхода. Его привычный вид - обычный «тюльпан». Но нередко он «спрятан» в многоштырьковом разъёме, распайку которого можно найти в технической документации.

    Кроме видеовхода, поддерживающие подключение камеры заднего вида автомобильные устройства обычно оборудованы сигнальным (управляющим) входом, на который для активации монитора одновременно с включением камеры подаётся напряжение 12 В.

    У смартфонов, планшетов и других гаджетов с операционной системой видеовход есть не всегда. В этом случае можно использовать плату видеозахвата, которую подключают к порту USB.

    Видео: подключение проводной камеры к планшету или смартфону

    Для беспроводного подключения через сети Wi-Fi работу в них должны поддерживать как камера, так и устройство-монитор.

    Место установки монитора

    Когда в качестве монитора используется магнитола или монитор-зеркало заднего вида, выбирать место не приходится, оно определено конструкцией автомобиля.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

    Место установки автономных устройств отображения зависит от их размеров, конструкции и предпочтений владельца. Наиболее популярные места:


    Схемы подключения камеры заднего вида

    На рынке присутствует огромное количество как парковочных камер, так и устройств, которые можно использовать в качестве монитора. Практические схемы подключения зависят от характеристик изделий, поэтому могут отличаться от приведённых ниже.

    Проводное подключение

    Автомобильные мониторы для подключения камеры заднего вида оборудованы одним или несколькими видеовходами, которые переключаются вручную.

    На рисунке приведена схема подключения проводной видеокамеры к отдельному монитору без сигнального входа.


    Парковочная камера подключается исключительно по видеовходу к устройствам, не поддерживающим внешнее управление

    Типовая схема подключения проводной камеры к встроенному в зеркало заднего вида монитору с сигнальным входом приведена на рисунке ниже.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти


    К сигнальному входу подключают провод, на котором одновременно с включением камеры появляется напряжение 12 В

    На камеру подают напряжение 12 В с лампы фонаря заднего хода. К ней же подключают сигнальный провод Р3. Выход камеры соединяют с видеовходом, провод Р3 - с аналогичным проводом (разъёмом) монитора.

    По такой же схеме подключаются любые устройства отображения с сигнальным входом: магнитолы, навигаторы, регистраторы.

    Беспроводное подключение

    В беспроводных ресиверах и трансмиттерах обычно нет сигнального провода. Это не мешает использовать их для передачи изображения на отдельный монитор или другое устройство без сигнального входа.


    Беспроводные трансмиттеры и ресиверы позволяют обойтись без прокладки видеокабеля

    В случае применения таких комплектов для подключения камеры к магнитоле, навигатору и другим устройствам с сигнальным входом приходится прокладывать дополнительный провод от фонаря заднего хода либо по схеме электрооборудования искать другое доступное место подключения, расположенное ближе к магнитоле.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

    Один из возможных вариантов управления - подключённый к плюсу питания выключатель, с помощью которого сигнал подаётся принудительно.

    Иногда водителю требуется включить парковочную камеру без включения задней передачи. Такой алгоритм реализуют, подавая питание на камеру не через фонарь заднего хода, а напрямую с помощью кнопки или тумблера.


    Для принудительного включения на камеру подают питание через тумблер или кнопку

    Обычно при этом отказываются от возможности включения камеры одновременно с задним ходом. Но если подключить кнопку и фонарь через развязывающие диоды, обе функции можно использовать параллельно.

    Подключение камеры с модулем Wi-Fi

    Модуль Wi-Fi позволяет передавать изображение с камеры заднего или переднего вида на любое устройство с операционной системой Android или iOS. При этом в планшет или смартфон понадобится загрузить соответствующее приложение.


    Для отображения картинки с камеры Wi-Fi можно использовать любое мобильное устройство

    Подключение двух парковочных камер

    Иногда водители оборудуют машины сразу двумя камерами: заднего и переднего вида.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Для этого есть несколько возможностей:


    Как установить проводную камеру и подключить к магнитоле автомобиля

    Для оборудования автомобиля проводной парковочной камерой заднего вида понадобятся следующие материалы и инструменты:

    • набор ключей,
    • отвёртки,
    • съёмник панелей,
    • изоляционная лента,
    • пластиковые хомуты для крепления проводов,
    • провода и разъёмы,
    • дрель со сверлом,

    Последовательность работ


    Камера заднего вида - одна из электронных систем предупреждения наличия невидимого препятствия сзади автомобиля. Установка камеры может производиться в простейшем случае на корму автомобиля, в рамку номерного знака или в специальное штатное место, предусмотренное заводом-производителем.

    Камеру заднего вида можно установить в рамку номерного знака

    В качестве монитора для камеры заднего вида может быть использовано:

    • с монитором, которое сочетает выполнение сразу нескольких функций: собственно зеркального отражения, экрана заднего вида и беспроводной гарнитуры;
    • монитор на торпеду.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Главное его преимущество кроется в том, что его можно поставить на любое удобное для глаз место, а также использовать как постоянный рабочий экран заднего вида;
    • навигатор, который сочетает в себе функции навигатора и монитора. Для передачи видеосигнала необходим переходник с RCA на mini-jack или беспроводный модуль. Одним из его недостатков, если его так можно назвать, является период срабатывания - около 2 сек тогда, как для простого автомобильного монитора требуется порядка полсекунды;
    • планшет;
    • штатная магнитола.

    Видеоролик о камере заднего вида

    По своей модификации могут быть универсальными, которые подходят всем маркам автомобилей и штатными, ориентированными на определенную модель автокара. При выборе камеры необходимо в первую очередь обращать внимание на ее размеры и разрешение видеопотока. Чем оно выше, тем лучшего качества картинка будет отображаться на экране монитора.

    Независимо от своей разновидности, принцип подключения видеокамеры примерно, поэтому сделать это можно самостоятельно.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

    Как подключить камеру заднего вида к зеркалу с монитором

    Вывод видеоинформации на - наиболее оптимальный и удобный вариант. Это позволит совместить зеркальное изображение с картинкой парковочной камеры. Следует обратить внимание на то, что специалисты рекомендуют устанавливать камеру заднего вида в правый флакон подсветки номера, поскольку при парковке к правому бордюру водитель будет располагать лучшим обзором.

    Первым делом необходимо снять обивку багажного отделения, правую заднюю стойку и разобрать дверцу багажника. После проделанного вставляем видеокамеру в крышку плафона, которая имеется в комплекте с камерой. На следующем этапе необходимо проложить проводку (тюльпан).

    Зачастую провода может не хватить, поэтому целесообразно будет запастись им заранее.

    Через заглушку в ручке багажника протягиваем провода, после чего можно обратно прикрутить ее на место. Она больше не понадобиться.

    Провод следует прокладывать через штатную проводку пятой двери.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти При помощи проволоки протаскиваем в салон два провода: «+» и «видеосигнал». Провод «+» прокладываем до заглушки проводки правого заднего фонаря, «видеосигнал» вытягиваем поближе к зеркалу заднего вида. Снимаем штатное зеркало и подключаем его обновленный вариант с монитором. При этом красный плюсовый провод от монитора и зеленый, управляющий (отвечает за включение камеры) скручиваем с бело-зеленым проводом на фишке правого фонаря. Саму проводку маскируем на потолке или проводим по порогам автомобиля.

    Подключаем камеру заднего вида к штатной магнитоле и планшету

    Наиболее распространенным вариантом является к автомагнитоле «пионер». Как уже выяснилось выше, камера заднего хода имеет три провода: плюсовый для подключения питания, отрицательный и отвечающий за видео изображение. Положительный и отрицательный провода необходимо подключить к фонарю заднего хода. Таким образом, камера будет срабатывать только при включении задней передачи скорости. Практически все модели видеокамер рассчитаны на непродолжительное время действия, постоянный режим работы выводит их из строя.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти


    Часто камеру заднего вида подключают к магнитоле

    Выполняя , следует быть предельно внимательным, поскольку неправильное подключение станет причиной поломки. Некоторые модели камеры оснащены предохранителем. Поэтому при монтаже разумно будет обезопасить прибор от короткого замыкания, используя предохранитель номиналом 0,5 А.

    Провод, отвечающий за подачу видеосигнала, подключаем одним разъемом к камере, а другим к выходу автопроигрывателя. В случае, если магнитола не имеет специального разъема, следует подключить кабель к выводу «video in». В завершение подключения необходимо тщательно изолировать места соединения кабелей и проверить работу системы во всех режимах.

    Для того, чтобы подключить видеокамеру к планшету, необходимо установить на нем специальную программу «RFK WIFI». При включении задней передачи необходимо запустить приложение, и камера будет отображать картинку, находящуюся позади автомобиля. Видеоустройство крепится в штатное, заранее предусмотренное место.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Можно также ее закрепить над номерным знаком при помощи саморезов.

    Установка видеокамеры к навигатору и видеорегистратору

    Приобретение беспроводной камеры заднего вида даст возможность подключить ее к навигатору «prestigio» через мини-usb и упростить процесс парковки. Монтаж данного девайса отличается простотой, поскольку исключает прокладывание проводки. Вся информация поступает к навигатору по беспроводному каналу.

    Устанавливают камеру методом соединения с беспроводным передатчиком, который подключают при помощи двух кабелей. Один (черного цвета) прокладывается на корпус транспортного средства, а другой (красный) к питанию заднего фонаря. В корпус навигатора вставляется приемник от камеры, из которого провода выходят к USB разъему и AV-входу. Подключить камеру заднего вида к навигатору также можно посредством Bluetooth.

    Преимущества очевидны. Во-первых - это экономия финансовых средств, поскольку нет необходимости дополнительно покупать монитор. Во-вторых, - эргономичность, которая проявляется в отсутствии загроможденности пространства.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти И, в-третьих - простота и легкость в эксплуатации.

    Для подключения камеры к видеорестистратору необходимо иметь в наличии кабель 12В, массу к фонарю заднего хода и видеовыход тюльпан. Подключение осуществляется также, как к зеркалу с монитором.


    Подключив видеокамеру к навигатору, Вы экономите деньги и пространство авто

    Для того, чтобы установка камеры заднего вида не стала сложной задачей, рассмотрим основные моменты по ее подключению на реальном примере, в качестве которого выступят автомобили Ford Focus 2 и Toyota Corolla.

    Чтобы установить видеокамеру на Форд Фокус 2, необходимо выполнить нехитрые действия. Первоочередно, следует снять пластик с крышки багажника, для чего отвинчиваем шурупы с обеих ее ручек. После убираем пластиковую облицовку. Снимаем фонарь заднего хода, который размещен на бампере, путем отжатия фиксатора с обратной стороны. Необходимые для подключения провода крепятся с правой стороны под ковром и уходят в резинку.

    Необходимо соединить кабель питания камеры с кабелями заднего фонаря.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Важно тщательно проверить полярность перед подключением. Для уточнения соединяем «плюсовый» оранжево-зеленый и «минусовый» черного цвета кабеля. Протягиваем кабеля от задней к передней стойке автомобиля. Питание монитора также подключаем к заднему фонарю, поскольку он ничего не потребляет, если отсутствует сигнал. Это немаловажный аспект. Постоянная работа камеры заднего хода попросту выведет ее из строя. Важно хорошо припаять дома и клеммы к питанию подсветки номера на видеокамере. В завершение соединяем питание и сигнал камеры, прикручиваем камеру на место и собираем разобранный пластик автомобиля.


    Видеокамера в навигаторе - это простота эксплуатации

    Установка камеры заднего вида на Тойоту Короллу происходит по такому же принципу. Вытаскиваем плафон освещения номерного знака и снимаем четыре клепки на шумозащите багажного отделения, таким образом, ее демонтируя. Устанавливаем камеру в гнездо подсветки и подключаем к фонарю заднего хода питание камеры.

    Красный провод является положительным, а черный отрицательным.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Затем следует подключить видеокабель к камере заднего вида и магнитоле, навигатору или монитору. При правильном подключении устройства появляется видеокартинка, подсветка номерного знака при этом сохраняется.

    Автомобиль для российских водителей не так давно стал из роскоши средством передвижения. Однако технический прогресс продолжает радовать все новыми и новыми достижениями. Одним из таких приятных и полезных достижений стала видеокамера заднего вида, установленная в автомобиле, позволяющая без проблем парковаться задним ходом и улучшающая обзор позади автомобиля. И даже если штатно камера в вашем автомобиле не предусмотрена, ее несложно подключить.

    Моделей видеокамер заднего вида великое множество. В специализированном магазине вы можете приобрести камеру вкупе с установочным комплектом и инструкцией. Ориентироваться при выборе можно на фирму-производителя, цену, отзывы о камере, рекомендации продавца, способ подключения – проводной и беспроводной и т.д. В качестве камеры заднего обзора может использоваться только соответствующая модель, она же не может быть фронтальной, не перепутайте при покупке.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Для установки и подключения камеры вам потребуется автомагнитола с хорошим монитором и возможностью подключения видеокамеры. Проводные модели камер имеют три провода: черный – он практически всегда означает «минус», красный — «плюс», желтый – для подключения и передачи самого видеосигнала. Расположите камеру в удобном месте на задней части автомобиля, желательно по центру. Например, можно установить камеру под или над номером. В некоторых моделях автомобилей специально предусмотрено углубление под установку камеры, даже если она не входит в штатную комплектацию авто. Не устанавливайте камеру за стеклом автомобиля, это бессмысленно, т.к. изображение будет бликовать, не будет видно нижней границы, зато из-за большого угла обзора появится много лишних деталей.


    Провода на плюс и минус подключаются к соответствующим проводам фонаря заднего хода. Отсюда вытекает, что камера обзора будет работать и передавать видеосигнал только при включении задней передачи. Большинство камер рассчитаны только на кратковременную работу, если подключить их к постоянному источнику питания, это автоматически многократно сократит срок их службы.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Не перепутайте провода при подключении, так как это может вывести из работы камеру или магнитолу, либо оба прибора одновременно. При включении заднего хода камера автоматически включится и передаст видеоизображение на монитор, так что никаких дополнительных манипуляций производить не нужно. Также автоматически камера выключится при смене хода.


    Желтый провод, передающий видеосигнал, одним разъемом подключаете к камере, а другим — к соответствующему входу на магнитоле. Определить нужный разъем поможет инструкция к магнитоле, если таковая есть в наличии, либо ориентируйтесь на надпись: video in. Провод от камеры через весь автомобиль желательно протягивать под обшивкой таким образом, чтобы не повредить его при дальнейшей эксплуатации автомобиля, например, по полу вдоль борта автомобиля.


    В случае если вы приобрели камеру заднего обзора с беспроводной передачей сигнала, подключите камеру аналогичным образом к питанию от заднего фонаря. Передатчик видеосигнала подсоедините к камере, а приемник — к магнитоле, используя тот же разъем video in.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти После сбора всей системы заизолируйте тщательно провода питания, проверьте, что вы ничего не перепутали в системе подключения, и проверьте работоспособность приборов.


    Видеокамеры заднего обзора передают изображение в зеркальном виде, так легче воспринимать картинку – именно так вы привыкли видеть ее в зеркале заднего вида. Даже если поначалу вам будет непривычно, очень скоро вы оцените по достоинству это изобретение.

    Как припаять провода к камере

    Принципиальные электросхемы, подключение устройств и распиновка разъёмов

    Видеокамера заднего вида — прекрасное решение для контроля движения авто реверсом, так как зеркала не позволяют полностью видеть что находится сзади автомобиля. Хотя и на одну видеокамеру сильно полагаться не стоит, ведь и у неё есть свои недостатки (включение с небольшой задержкой, ограниченный угол обзора, недостаточно чёткое разрешение).

    Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это своими руками — придётся ехать к автоэлектрику.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Но бОльшая часть водителей прекрасно справляется с такой задачей, особенно если внимательно прочитать данный мануал по подключению.

    Обычно у камер для видеонаблюдения за ситуацией сзади авто, на плате по разъёму цвета чёрный — минус и масса, красный + питания, может быть и 3,3 вольта и 5 вольт, жёлтый — комплексный видео выход. Бывает ещё управление — белый или коричневый, но это в зависимости от производителя. Красный, чёрный и жёлтый обычно соблюдаются всеми производителями камер. Для проверки подключите её к телевизору через обычный «тюльпан» — должно показывать.

    Распиновка камеры заднего вида на 3 провода

    Распиновка камеры заднего вида на 4 провода

    Распиновка камеры заднего вида на 5 проводов

    Распиновка камеры заднего вида на 6 проводов

    Здесь та-же кухня, что и на 3-х, 4-х, 5-ти проводных, просто отдельно выводятся массы на каждую линию. Распиновка проводов камеры:

    1. Красный провод «+» на фонарь заднего хода.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти
    2. Желтый провод «+» на тюльпан видео сигнала.
    3. Остальные провода «-» на тюльпан видео сигнала.

    Распиновка проводов камеры с подсветкой

    Инфракрасная подсветка на камере заднего вида выводит изображение при достаточном освещении в цветном виде, а при недостаточном благодаря ИК-подсветки выводит изображение в черно-белом виде примерно на 5 метров. Так, что их наличие на камерах заднего вида актуально, в отличии регистраторов, где они носят рекламный характер «ночной съемки» без практического применения, что нельзя сказать про светодиодную подсветку на камерах заднего вида-лучше без них, чем с ними!

    Подключение двух камер авто к монитору

    Принцип работы такой, что при включении задней передачи подается напряжение на катушку, включается задняя камера, контакты питания передней камеры разомкнуты. При выключении задней камеры реле отключается и через контакт 87а плюс подается на кнопку. Включаем кнопку — работает передняя камера.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

    Установка парковочной задней камеры

    Подключение камеры от заднего хода (классически). Камера подключается к проводке заднего хода: плюс к плюсу и минус к минусу. При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать. Камера заднего хода автоматически отключается при отключении заднего хода. Камера подключается с помощи шнура, который изначально имеется на разводке рядом с камерой или с помощи провода со штекером, для которого на разводке камеры имеется штекер.

    Встречаются даже беспроводные камеры заднего вида (видеопередатчик и видеоприёмник с радиоканалом), тогда подключение будеь иметь вид как на схеме.

    Способы монтажа камеры заднего вида:

    • в гнездо подсветки номера или в ручку багажника или место для камеры — ущерба машине не наносится;
    • камера в рамке номера — дырку для шнура не видна, так как она за рамкой;
    • врезная камера — по принципу глазка, удобно среди датчиков парковки, в личинку замка или просто корпус;
    • на штыре — минимальный ущерб, так как провод проходит через сам штырь, незаметна, установка штырем вверх;
    • накладные — имеют определенный угол и минимальные размеры, часто имеют определенное положение для монтажа;
    • на кронштейне — удобны тем, что можно производить монтаж практически во все места и менять угол наклона камеры и разворачивать изображение.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

    Обратите внимание, что все камеры обычно питаются от 5 вольт, в ней стоит стабилизатор напряжения и выдает на саму камеру 3.3 вольта, у кого-то этот стабилизатор выдерживает и подачу 12 вольт, но это редко, обычно он сгорает. На обычных китайских камерах питающихся от 12В от фонаря заднего хода стабилизатор на 5 вольт стоит запаянный в пластиковой развилки провода на питание и тюльпан, в самой камере также идет стабилизатор на 3.3 вольта.

    Замена камеры заднего вида — инструкция

    Как и любое другое электронное устройство, эти видеокамеры иногда сгорают (особенно если питание на них подаётся постоянно). Тогда действия по замене будут такими:

    1. Снимаем камеру.

    2. Отрезаем штатный жгут от камеры, ближе к камере. Он будет в экранирующей оплётке, оплётку подготовить к спаиванию с другой такой же оплёткой от новой камеры.

    3. От новой камеры отходит шнур с разъёмом типа тюльпан.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти К нему присоединяется длиннющий шнур, который должен тянуться до самого экрана. Нам он весь не понадобится, так как до нашего экрана идёт штатная проводка, к которой мы подключаемся. Отрезаем разъём с небольшим куском от длиннющего провода и зачищаем. Там будет центральная жила внутри оплётки. Нам понадобится и то и другое.

    4. Припаиваем провода отрезанного штатного жгута к новой камере:

    • Жёлтый на штатном — к центральной жиле, разрезанного новой камеры.
    • Оплётку от штатного к оплётке от разрезанного новой камеры
    • Чёрный на штатном — к минусовому проводу на новой камере (обычно чёрный)
    • Красный от новой камеры нужно присоединить к плюсовому проводу, питающему фонарь заднего хода (зелёный с белой полосой)

    5. Включаем зажигание, ставим селектор АКПП в положение R. Если изображение есть — всё сделано правильно.

    Если будете питать камеру от фонаря заднего хода, может быть рябь на экране при включении камеры — придется подключать от питающего плюса через реле.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Отключение её обязательно, ведь если на видеокамеру постоянно подавать +12В (например от подсветки номерного знака), то рано или поздно сгорит её преобразователь напряжения.

    Не забываем всё тщательно пропаивать и изолировать, желательно термоусадкой. Шнуры желательно отрезать с запасом, чтобы можно было в дальнейшем быстро заменить камеру, не разбирая обшивку. Перед тем как резать шнуры на штатной камере, нужно быть уверенным в её неработоспособности. Вопрос крепления новой камеры — чисто слесарный и решается без проблем. Камеру лучше брать инфракрасную — она лучше «видит» при плохом освещении.

    Видео инструкция

    Подписка на рассылку

    Система видеонаблюдения позволяет контролировать ситуацию на конкретном объекте. Нередко она становится психологическим барьером для злоумышленников — они отказываются от желания проникнуть в дом, квартиру, офис, на склад, торговый объект, предприятие.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Однако чтобы все это стало возможно, необходимо знать, как соединить кабель видеонаблюдения между собой. Для подключения камер данной системы применяется коаксиальный кабель и «витая пара». Как лучше соединить тот или иной кабель, предназначенный для системы видеонаблюдения?

    Как и чем соединить коаксильный кабель для системы видеонаблюдения?

    Коаксиальный кабель видеонаблюдения позволяет передавать сигналы, которые очень восприимчивы к шумам. Для соединения двух таких кабелей потребуется следующее:

    • обжимное устройство для разъемов вида «F»;
    • подходящий стриппер;
    • кусачки;
    • разъем вида «F»;
    • разъем BNC вида «мама-мама».

    Соединение кабеля для видеонаблюдения нужно выполнять в следующей последовательности:

    1. Важно, чтобы концы кабелей имели прямой срез. Чтобы зачистить кабели, вставьте их в стриппер. Зажмите инструмент и поверните его несколько раз. Уберите с концов кабеля материал.
    2. Уберите наружную изоляцию.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Она уже была отделена стриппером — просто удалите ее пальцами.
    3. С каждого кабеля уберите фольгу.
    4. Заверните медные проволоки наружного проводника (экрана) на каждом кабеле. Для этого не потребуется никакого специального инструмента, только ваши пальцы.
    5. В разъеме вида «F» зажмите концы кабелей.
    6. Каждый разъем вида «F» поместите в обжимной инструмент. Сожмите ручку обжимного инструмента полностью. Отпустите ручку, и откройте данный инструмент. Достаньте готовое соединение.
    7. Завершите соединение. С этой целью подсоедините два кабеля к концам разъема BNC вида «мама-мама».

    Как и чем соединить «витую пару» для системы видеонаблюдения?

    «Витая пара» — кабель видеонаблюдения, который используется в качестве альтернативного способа соединения цифровых камер наблюдения и видеорегистратора. В данном случае потребуется:

    • коннектор;
    • нож;
    • изолента.

    Применение коннектора — один из наиболее удобных вариантов соединения «витой пары».Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Есть особые небольшие свичи, которые содержат 2 либо 3 LAN-порта. С целью соединения кабелей нужно подключить к этим свичам оба кабеля. Если у вас нет желания покупать вспомогательное оснащение, тогда выполняйте соединение кабеля для видеонаблюдения в следующей последовательности:

    1. Небольшой участок кабеля очистите от наружной изоляции. После этого с каждой из восьми жил уберите на небольшое расстояние изоляцию. Важно сделать это так, чтобы было видны цвета изоляции. Обрезать жилы на одном уровне не нужно.
    2. С другим кабелем проделайте все действия, которые описаны в 1-м пункте. Длина жил второго кабеля должна быть пропорциональна длине жил первого кабеля. К примеру, если в первом кабеле длина жилы в зеленой изоляции составляет 6 см, то у второго кабеля длина этой же жилы должна быть 12 см.
    3. Каждую жилу соедините попарно с ее аналогом. Для изоляции каждой скрутки применяйте особую ленту. Лентой нужно обмотать еще и общее соединение.

    Как соединить кабель видеонаблюдения между собой: тонкости сращивания комбинированного кабеля

    Комбинированный кабель — это по факту два кабеля, расположенных под единой оболочкой: двухжильный, предназначенный для электропитания камер, и сигнальный, который требуется для передачи видео.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Данный кабель используется в таких системах видеонаблюдения, где каждая из камер подключается к сети с помощью отдельного блока питания. Выходы блока питания оснащены персональными предохранителями.

    Для соединения данного кабеля потребуется:

    • подходящий стриппер;
    • разъемы PL-259 и PL-258.

    1. Зачистите кабели. С помощью стриппера обрежьте кабели. Снимите изоляцию с краев кабелей, заверните оплетку назад от диэлектрика поверх оболочки.
    2. Соедините кабели посредством пайки и воспользуйтесь разъемами PL-259, PL-258.

    Чтобы подключить микрофон, потребуются RCA-разъемы «под винт». Также микрофон можно подключить посредством пайки.

    Системы видеонаблюдения пользуются повышенным спросом. Такая система может быть установлена и на фасаде здания, и в помещении. Но в любом случае важно, чтобы ее монтаж был сделан правильно, а особенно важно качественно соединить используемые кабели. Внимательно прочитав все, что написано выше, вы будут знать, как соединить кабель видеонаблюдения между собой.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти В итоге вам будет несложно справиться с этой задачей.

    Принципиальные электросхемы, подключение устройств и распиновка разъёмов

    Видеокамера заднего вида — прекрасное решение для контроля движения авто реверсом, так как зеркала не позволяют полностью видеть что находится сзади автомобиля. Хотя и на одну видеокамеру сильно полагаться не стоит, ведь и у неё есть свои недостатки (включение с небольшой задержкой, ограниченный угол обзора, недостаточно чёткое разрешение).

    Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это своими руками — придётся ехать к автоэлектрику. Но бОльшая часть водителей прекрасно справляется с такой задачей, особенно если внимательно прочитать данный мануал по подключению.

    Обычно у камер для видеонаблюдения за ситуацией сзади авто, на плате по разъёму цвета чёрный — минус и масса, красный + питания, может быть и 3,3 вольта и 5 вольт, жёлтый — комплексный видео выход.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Бывает ещё управление — белый или коричневый, но это в зависимости от производителя. Красный, чёрный и жёлтый обычно соблюдаются всеми производителями камер. Для проверки подключите её к телевизору через обычный «тюльпан» — должно показывать.

    Распиновка камеры заднего вида на 3 провода

    Распиновка камеры заднего вида на 4 провода

    Распиновка камеры заднего вида на 5 проводов

    Распиновка камеры заднего вида на 6 проводов

    Здесь та-же кухня, что и на 3-х, 4-х, 5-ти проводных, просто отдельно выводятся массы на каждую линию. Распиновка проводов камеры:

    1. Красный провод «+» на фонарь заднего хода.
    2. Желтый провод «+» на тюльпан видео сигнала.
    3. Остальные провода «-» на тюльпан видео сигнала.

    Распиновка проводов камеры с подсветкой

    Инфракрасная подсветка на камере заднего вида выводит изображение при достаточном освещении в цветном виде, а при недостаточном благодаря ИК-подсветки выводит изображение в черно-белом виде примерно на 5 метров.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Так, что их наличие на камерах заднего вида актуально, в отличии регистраторов, где они носят рекламный характер «ночной съемки» без практического применения, что нельзя сказать про светодиодную подсветку на камерах заднего вида-лучше без них, чем с ними!

    Подключение двух камер авто к монитору

    Принцип работы такой, что при включении задней передачи подается напряжение на катушку, включается задняя камера, контакты питания передней камеры разомкнуты. При выключении задней камеры реле отключается и через контакт 87а плюс подается на кнопку. Включаем кнопку — работает передняя камера.

    Установка парковочной задней камеры

    Подключение камеры от заднего хода (классически). Камера подключается к проводке заднего хода: плюс к плюсу и минус к минусу. При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Камера заднего хода автоматически отключается при отключении заднего хода. Камера подключается с помощи шнура, который изначально имеется на разводке рядом с камерой или с помощи провода со штекером, для которого на разводке камеры имеется штекер.

    Встречаются даже беспроводные камеры заднего вида (видеопередатчик и видеоприёмник с радиоканалом), тогда подключение будеь иметь вид как на схеме.

    Способы монтажа камеры заднего вида:

    • в гнездо подсветки номера или в ручку багажника или место для камеры — ущерба машине не наносится;
    • камера в рамке номера — дырку для шнура не видна, так как она за рамкой;
    • врезная камера — по принципу глазка, удобно среди датчиков парковки, в личинку замка или просто корпус;
    • на штыре — минимальный ущерб, так как провод проходит через сам штырь, незаметна, установка штырем вверх;
    • накладные — имеют определенный угол и минимальные размеры, часто имеют определенное положение для монтажа;
    • на кронштейне — удобны тем, что можно производить монтаж практически во все места и менять угол наклона камеры и разворачивать изображение.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

    Обратите внимание, что все камеры обычно питаются от 5 вольт, в ней стоит стабилизатор напряжения и выдает на саму камеру 3.3 вольта, у кого-то этот стабилизатор выдерживает и подачу 12 вольт, но это редко, обычно он сгорает. На обычных китайских камерах питающихся от 12В от фонаря заднего хода стабилизатор на 5 вольт стоит запаянный в пластиковой развилки провода на питание и тюльпан, в самой камере также идет стабилизатор на 3.3 вольта.

    Замена камеры заднего вида — инструкция

    Как и любое другое электронное устройство, эти видеокамеры иногда сгорают (особенно если питание на них подаётся постоянно). Тогда действия по замене будут такими:

    1. Снимаем камеру.

    2. Отрезаем штатный жгут от камеры, ближе к камере. Он будет в экранирующей оплётке, оплётку подготовить к спаиванию с другой такой же оплёткой от новой камеры.

    3. От новой камеры отходит шнур с разъёмом типа тюльпан.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти К нему присоединяется длиннющий шнур, который должен тянуться до самого экрана. Нам он весь не понадобится, так как до нашего экрана идёт штатная проводка, к которой мы подключаемся. Отрезаем разъём с небольшим куском от длиннющего провода и зачищаем. Там будет центральная жила внутри оплётки. Нам понадобится и то и другое.

    4. Припаиваем провода отрезанного штатного жгута к новой камере:

    • Жёлтый на штатном — к центральной жиле, разрезанного новой камеры.
    • Оплётку от штатного к оплётке от разрезанного новой камеры
    • Чёрный на штатном — к минусовому проводу на новой камере (обычно чёрный)
    • Красный от новой камеры нужно присоединить к плюсовому проводу, питающему фонарь заднего хода (зелёный с белой полосой)

    5. Включаем зажигание, ставим селектор АКПП в положение R. Если изображение есть — всё сделано правильно.

    Если будете питать камеру от фонаря заднего хода, может быть рябь на экране при включении камеры — придется подключать от питающего плюса через реле.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Отключение её обязательно, ведь если на видеокамеру постоянно подавать +12В (например от подсветки номерного знака), то рано или поздно сгорит её преобразователь напряжения.

    Не забываем всё тщательно пропаивать и изолировать, желательно термоусадкой. Шнуры желательно отрезать с запасом, чтобы можно было в дальнейшем быстро заменить камеру, не разбирая обшивку. Перед тем как резать шнуры на штатной камере, нужно быть уверенным в её неработоспособности. Вопрос крепления новой камеры — чисто слесарный и решается без проблем. Камеру лучше брать инфракрасную — она лучше «видит» при плохом освещении.

    Видео инструкция

    Как подключить камера заднего вида для авто. Ставим камеру заднего вида с откидным монитором и омывателем

    Видеокамера заднего вида — прекрасное решение для контроля движения авто реверсом, так как зеркала не позволяют полностью видеть что находится сзади автомобиля.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Хотя и на одну видеокамеру сильно полагаться не стоит, ведь и у неё есть свои недостатки (включение с небольшой задержкой, ограниченный угол обзора, недостаточно чёткое разрешение).

    Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это своими руками — придётся ехать к автоэлектрику. Но бОльшая часть водителей прекрасно справляется с такой задачей, особенно если внимательно прочитать данный мануал по подключению.

    Обычно у камер для видеонаблюдения за ситуацией сзади авто, на плате по разъёму цвета чёрный — минус и масса, красный + питания, может быть и 3,3 вольта и 5 вольт, жёлтый — комплексный видео выход. Бывает ещё управление — белый или коричневый, но это в зависимости от производителя. Красный, чёрный и жёлтый обычно соблюдаются всеми производителями камер. Для проверки подключите её к телевизору через обычный «тюльпан» — должно показывать.

    Распиновка камеры заднего вида на 3 провода

    Распиновка камеры заднего вида на 4 провода

    Распиновка камеры заднего вида на 5 проводов

    Распиновка камеры заднего вида на 6 проводов

    Здесь та-же кухня, что и на 3-х, 4-х, 5-ти проводных, просто отдельно выводятся массы на каждую линию.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Распиновка проводов камеры:

    1. Красный провод «+» на фонарь заднего хода.
    2. Желтый провод «+» на тюльпан видео сигнала.
    3. Остальные провода «-» на тюльпан видео сигнала.

    Распиновка проводов камеры с подсветкой

    Инфракрасная подсветка на камере заднего вида выводит изображение при достаточном освещении в цветном виде, а при недостаточном благодаря ИК-подсветки выводит изображение в черно-белом виде примерно на 5 метров. Так, что их наличие на камерах заднего вида актуально, в отличии регистраторов, где они носят рекламный характер «ночной съемки» без практического применения, что нельзя сказать про светодиодную подсветку на камерах заднего вида-лучше без них, чем с ними!

    Подключение двух камер авто к монитору

    Принцип работы такой, что при включении задней передачи подается напряжение на катушку, включается задняя камера, контакты питания передней камеры разомкнуты. При выключении задней камеры реле отключается и через контакт 87а плюс подается на кнопку.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Включаем кнопку — работает передняя камера.

    Установка парковочной задней камеры

    Подключение камеры от заднего хода (классически). Камера подключается к проводке заднего хода: плюс к плюсу и минус к минусу. При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать. Камера заднего хода автоматически отключается при отключении заднего хода. Камера подключается с помощи шнура, который изначально имеется на разводке рядом с камерой или с помощи провода со штекером, для которого на разводке камеры имеется штекер.

    Встречаются даже беспроводные камеры заднего вида (видеопередатчик и видеоприёмник с радиоканалом), тогда подключение будеь иметь вид как на схеме.

    Способы монтажа камеры заднего вида:

    • в гнездо подсветки номера или в ручку багажника или место для камеры — ущерба машине не наносится;
    • камера в рамке номера — дырку для шнура не видна, так как она за рамкой;
    • врезная камера — по принципу глазка, удобно среди датчиков парковки, в личинку замка или просто корпус;
    • на штыре — минимальный ущерб, так как провод проходит через сам штырь, незаметна, установка штырем вверх;
    • накладные — имеют определенный угол и минимальные размеры, часто имеют определенное положение для монтажа;
    • на кронштейне — удобны тем, что можно производить монтаж практически во все места и менять угол наклона камеры и разворачивать изображение.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

    Обратите внимание, что все камеры обычно питаются от 5 вольт, в ней стоит стабилизатор напряжения и выдает на саму камеру 3.3 вольта, у кого-то этот стабилизатор выдерживает и подачу 12 вольт, но это редко, обычно он сгорает. На обычных китайских камерах питающихся от 12В от фонаря заднего хода стабилизатор на 5 вольт стоит запаянный в пластиковой развилки провода на питание и тюльпан, в самой камере также идет стабилизатор на 3.3 вольта.

    Замена камеры заднего вида — инструкция

    Как и любое другое электронное устройство, эти видеокамеры иногда сгорают (особенно если питание на них подаётся постоянно). Тогда действия по замене будут такими:

    1. Снимаем камеру.

    2. Отрезаем штатный жгут от камеры, ближе к камере. Он будет в экранирующей оплётке, оплётку подготовить к спаиванию с другой такой же оплёткой от новой камеры.

    3. От новой камеры отходит шнур с разъёмом типа тюльпан. К нему присоединяется длиннющий шнур, который должен тянуться до самого экрана.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Нам он весь не понадобится, так как до нашего экрана идёт штатная проводка, к которой мы подключаемся. Отрезаем разъём с небольшим куском от длиннющего провода и зачищаем. Там будет центральная жила внутри оплётки. Нам понадобится и то и другое.

    4. Припаиваем провода отрезанного штатного жгута к новой камере:

    • Жёлтый на штатном — к центральной жиле, разрезанного новой камеры.
    • Оплётку от штатного к оплётке от разрезанного новой камеры
    • Чёрный на штатном — к минусовому проводу на новой камере (обычно чёрный)
    • Красный от новой камеры нужно присоединить к плюсовому проводу, питающему фонарь заднего хода (зелёный с белой полосой)

    5. Включаем зажигание, ставим селектор АКПП в положение R. Если изображение есть — всё сделано правильно.

    Если будете питать камеру от фонаря заднего хода, может быть рябь на экране при включении камеры — придется подключать от питающего плюса через реле. Отключение её обязательно, ведь если на видеокамеру постоянно подавать +12В (например от подсветки номерного знака), то рано или поздно сгорит её преобразователь напряжения.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

    Не забываем всё тщательно пропаивать и изолировать, желательно термоусадкой. Шнуры желательно отрезать с запасом, чтобы можно было в дальнейшем быстро заменить камеру, не разбирая обшивку. Перед тем как резать шнуры на штатной камере, нужно быть уверенным в её неработоспособности. Вопрос крепления новой камеры — чисто слесарный и решается без проблем. Камеру лучше брать инфракрасную — она лучше «видит» при плохом освещении.

    Видео инструкция

    Если вы решили установить камеру заднего вида, то учтите, что модели выпускаются разные и одна инструкция, как установить камеру заднего вида не подходит ко всем вариантам. Во-первых, установка производится в разные места. Во-вторых, соединение может быть осуществлено, как и для непрерывной работы камеры, так и для ее включения только при запуске двигателя.

    Схема подключения все же практически одинакова у всех моделей, уточнения требует лишь, куда установить камеру заднего вида. Ясно и то, что этот аппарат в условиях современного транспортного движения становится просто незаменимым на дорогах и значительно упрощает водителям жизнь.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

    Схема подключения камеры заднего вида

    • В вопросе, касающегося того, как поставить камеру заднего вида не ошибешься, если знать, что к чему подключается. У нас есть 3 провода - чёрный («минус»), красный («плюс»), жёлтый («видео»). Наша задача подсоединить желтый разъём к входу монитора или телевизора. Чёрный соответственно подключаем к массе аккумулятора, напрямую к камере подсоединяется красный провод.
    • Если вы хотите, чтобы монитор автоматически включался, когда машина едет назад, подключите специальный провод к лампам заднего хода. Такой провод предусмотрен в тех моделях, которые имеют подобную функцию. Внимательно отнеситесь к проводам, не перепутайте, так как это чревато испорченной аппаратурой если в вашей модели не имеется соответствующая защита, когда гаджет просто не работает.
    • У многих моделей камер есть провода-«выходы». Вам просто необходимо подключить коаксиальный видеокабель. Шнур питания так же имеется.
    • Существует такой способ подключения, когда вам необходимо обжимать провода и подключить через соответствующие разъёмы.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Некоторые изготовители позаботились о тех покупателей, которые не знают, как подключить камеру заднего вида и поэтому упростили задачу, реализовав стандартный RCA-разъём известный всем как «тюльпан». Его просто необходимо подключить к видеовходу на магнитоле.

    Питание камеры

    Питание камеры осуществляется при помощи электрического тока со стабилизированным выпрямленным напряжением 12 В и силой не более 0,7Ам. У некоторых моделей предусмотрена защита от короткого замыкания на выходах. Помните, что по инструкции к эксплуатации данный прибор прослужит долго, если соблюдать температурный режим от +10°С до +40°С и влажность воздуха не превышает 80%.

    Видеосигнал от камеры к телевизору, портативному DVD-проигрывателю и т. п. проходит через обычный коаксиальный кабель. Эти кабелем пользуются в повседневной жизни для того, чтобы подключить обычную телеаппаратуру.

    Назначение и работа камер заднего вида

    Функцией этой аппаратуры является упрощение парковки автомобиля или движения задним ходом.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Незаменимой камера является в условиях ограниченной видимости или при небольшом пространстве для осуществления манёвров. Так же оправдала себя камера в пробках и при плотном движении как средство, дополнительно предупреждающее столкновения из-за неверно выбранной дистанции транспортным средством, идущим сзади.

    Камера очень миниатюрная, диаметром в районе 2 сантиметров с углом обзора, составляющем почти 180°. Камеры транслируют достаточно чёткое цветное изображение. При чувствительности не менее 0,1 люкса, реально рассмотреть предметы и в темноте. Камеры производят во влагозащитном исполнении.

    Купив камеру, не забудьте проверить ее на наличие деффектов прямо в магазине. Все эти неопровержимые достоинства камер дальнего вида делают их весьма популярными среди водителей, особенно в городах, с интенсивным дорожным движением.

    Парковка в городе - непростое дело. Очень сложно занять свободное место на стоянке, не зацепив ненароком чужую машину. Положение осложняется тем, что конструкторы автомобилей в последнее время чрезвычайно много внимания уделяют дизайну, нередко принося в жертву такую «мелочь», как обзорность.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Чтобы не ощущать себя за рулём легкового автомобиля механиком-водителем танка, приходится принимать меры. Одно из облегчающих маневрирование решений - парковочная камера заднего вида. О том, как подключить её к магнитоле, расскажем ниже.

    Какими бывают парковочные камеры

    Как правило, затруднения водителей вызывает езда задним ходом, ведь у любого автомобиля за багажником непременно есть «мёртвая зона», где, как ни крути головой, ничего не увидишь.

    Шофёру, благодаря высокому длинному капоту и низкому бамперу, порой ничего не видно и прямо перед носом, что очень неприятно, когда надо припарковаться впритык или передним свесом над бордюром.

    В обоих случаях выручит парковочная камера. Есть ли различия между устройствами заднего и переднего вида?

    Кстати, слово «шофёр» французского происхождения. Так сначала называли паровозных кочегаров, а затем и водителей автомобилей. Почему? Дело в том, что первые машины использовали паровой двигатель, который время от времени приходилось «подкармливать» порцией дров или угля на глазах «всего честного народа».Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Как же ещё называть того, кто шурует кочергой в топке?

    Различия между камерами заднего и переднего вида

    И те и другие обладают почти одинаковыми свойствами и характеристиками. Однако установленная сзади камера должна «уметь» подавать картинку на монитор в перевёрнутом зеркальном формате. Так удобнее водителю, сидящему спиной в направлении движения.

    Если камера смотрит вперёд, эта способность лишняя. В остальном оба устройства идентичны. Более того, для некоторых камер зеркальное отображение - одна из опций настройки. Такие устройства можно устанавливать как сзади, так и впереди.

    Особенности и характеристики автомобильных парковочных камер

    При выборе парковочной камеры учитывают следующие особенности:

    • конструкция (оформление) камеры,
    • стандарт видеосигнала,
    • формат отображения (зеркальный или обычный),
    • способ подключения к монитору,
    • угол обзора,
    • светочувствительность,
    • инфракрасная подсветка,
    • динамическая разметка.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти
    Конструктивное оформление и стандарт видеосигнала

    Конструкция определяет возможные зоны размещения устройств. Оформление штатной камеры предусматривает её установку либо взамен какого-то элемента, например, фонаря подсветки регистрационного номера, либо на место, рекомендуемое заводом-изготовителем. Для монтажа такой камеры нет нужды сверлить дополнительные отверстия, но в продаже не всегда можно найти изделие для определённой модели автомобиля.

    Оформление штатной камеры предусматривает её установку взамен какого-то элемента, например, вместо фонаря подсветки номерного знака

    Под врезную камеру заднего вида сверлят отверстие в бампере или другой детали. Камера фиксируется в нём защёлкой или стопорной гайкой.


    Для установки врезной камеры заднего вида в бампере необходимо просверлить отверстие

    Универсальную камеру можно установить на любую доступную поверхность благодаря наличию специального крепления. Её положение фиксируется двусторонним скотчем или шурупами.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти


    Универсальную камеру можно установить на любую поверхность

    Разновидность универсальной - камера, встроенная в рамку регистрационного номера.


    Встроенная в рамку номера камера - одна из разновидностей универсального оформления

    Автомобильные камеры поддерживают один или несколько распространённых стандартов телевизионного сигнала: PAL, NTSC, SECAM. По качеству картинки все они практически идентичны. Но монитор не сможет отобразить сигнал, если не поддерживает стандарт камеры.

    Таблица: преимущества и недостатки парковочных камер заднего вида
    Способы подключения к монитору

    Чтобы передать изображение с обычной проводной камеры на монитор, в салоне автомобиля необходимо проложить видеокабель. Это надёжный способ подключения, но, прокладывая кабель, придётся потрудиться.

    Беспроводные камеры передают изображение с помощью радиосигнала, что существенно облегчает монтаж.


    Передатчик сигнала беспроводной камеры называют трансмиттером, приёмник - ресивером

    Нередко они представляют собой обычные проводные устройства, но дополненные внешними блоками приёмника и передатчика.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Эти блоки - их называют трансмиттером и ресивером - продают и отдельно от камеры.

    Видеосигнал обычно передаётся в диапазоне FM или Wi-Fi. В последнем случае возможны два варианта: использование частоты диапазона для передачи аналогового сигнала или полная поддержка цифровой сети. Когда работающий трансмиттер виден в списке доступных беспроводных сетей смартфона, телефон можно использовать в качестве монитора для парковочной камеры, равно как и любое мобильное устройство : планшет или магнитолу Андроид.

    Светочувствительность и инфракрасная подсветка

    Светочувствительность характеризует минимальную освещённость, при которой камера способна выполнять возложенные на неё функции. Значение параметра в зависимости от типа матрицы 0,01–1 люкс.

    Практическая ценность его невысока. Камера, как правило, не работает в полной темноте, так как вместе с включением передачи загорается фонарь заднего хода, обеспечивая большую освещённость, чем необходимо самой «тупой» камере.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти «Приятный бонус» - инфракрасная подсветка, которая понадобится при неисправности фонаря.

    Угол обзора и динамическая разметка

    Чем шире угол обзора, тем большее пространство захватывает камера, тем информативнее изображение на мониторе. Но одновременно увеличиваются искажения. На практике оптимальные значения 120–170 о. Камеры с обзором менее 110 о встречаются не так уж часто.

    Существенно облегчает оценку расстояния до препятствия динамическая разметка. Она представляет собой продольные и поперечные линии, которые камера накладывает на изображение.


    Динамическая разметка на экране монитора существенно облегчает оценку расстояния до препятствия

    Национальное управление по дорожной безопасности США (NHTSA) объявило, что с 1 мая 2018 года все новые автомобили со снаряжённой массой до 4,5 т, продаваемые в Штатах, должны в обязательном порядке оснащаться камерами заднего вида.

    Леонид Попов

    www.drive.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти ru

    Видео: обзор камер заднего вида

    Подключение парковочной камеры

    Способ подключения зависит как от самой камеры, так и от устройства, к которому её нужно подключить.

    Монитор для парковочной камеры

    В качестве устройств отображения поступающего с камеры заднего (переднего) вида сигнала можно использовать:

    • магнитолу,
    • автомобильный телевизор,
    • видеорегистратор,
    • навигатор,
    • отдельный монитор,
    • зеркало заднего вида со встроенным монитором,
    • планшет, смартфон и другие мобильные гаджеты.
    Видео: монитор для камеры заднего вида

    Главное условие для подключения проводной камеры - наличие в устройстве, выбранном в качестве монитора, видеовхода. Его привычный вид - обычный «тюльпан». Но нередко он «спрятан» в многоштырьковом разъёме, распайку которого можно найти в технической документации.

    Кроме видеовхода, поддерживающие подключение камеры заднего вида автомобильные устройства обычно оборудованы сигнальным (управляющим) входом, на который для активации монитора одновременно с включением камеры подаётся напряжение 12 В.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

    У смартфонов, планшетов и других гаджетов с операционной системой видеовход есть не всегда. В этом случае можно использовать плату видеозахвата, которую подключают к порту USB.

    Видео: подключение проводной камеры к планшету или смартфону

    Для беспроводного подключения через сети Wi-Fi работу в них должны поддерживать как камера, так и устройство-монитор.

    Место установки монитора

    Когда в качестве монитора используется магнитола или монитор-зеркало заднего вида, выбирать место не приходится, оно определено конструкцией автомобиля.

    Место установки автономных устройств отображения зависит от их размеров, конструкции и предпочтений владельца. Наиболее популярные места:

    Схемы подключения камеры заднего вида

    На рынке присутствует огромное количество как парковочных камер, так и устройств, которые можно использовать в качестве монитора. Практические схемы подключения зависят от характеристик изделий, поэтому могут отличаться от приведённых ниже.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

    Проводное подключение

    Автомобильные мониторы для подключения камеры заднего вида оборудованы одним или несколькими видеовходами, которые переключаются вручную.

    На рисунке приведена схема подключения проводной видеокамеры к отдельному монитору без сигнального входа.


    Парковочная камера подключается исключительно по видеовходу к устройствам, не поддерживающим внешнее управление

    Типовая схема подключения проводной камеры к встроенному в зеркало заднего вида монитору с сигнальным входом приведена на рисунке ниже.


    К сигнальному входу подключают провод, на котором одновременно с включением камеры появляется напряжение 12 В

    На камеру подают напряжение 12 В с лампы фонаря заднего хода. К ней же подключают сигнальный провод Р3. Выход камеры соединяют с видеовходом, провод Р3 - с аналогичным проводом (разъёмом) монитора.

    По такой же схеме подключаются любые устройства отображения с сигнальным входом: магнитолы, навигаторы, регистраторы.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

    Беспроводное подключение

    В беспроводных ресиверах и трансмиттерах обычно нет сигнального провода. Это не мешает использовать их для передачи изображения на отдельный монитор или другое устройство без сигнального входа.


    Беспроводные трансмиттеры и ресиверы позволяют обойтись без прокладки видеокабеля

    В случае применения таких комплектов для подключения камеры к магнитоле, навигатору и другим устройствам с сигнальным входом приходится прокладывать дополнительный провод от фонаря заднего хода либо по схеме электрооборудования искать другое доступное место подключения, расположенное ближе к магнитоле.

    Один из возможных вариантов управления - подключённый к плюсу питания выключатель, с помощью которого сигнал подаётся принудительно.

    Иногда водителю требуется включить парковочную камеру без включения задней передачи. Такой алгоритм реализуют, подавая питание на камеру не через фонарь заднего хода, а напрямую с помощью кнопки или тумблера.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти


    Для принудительного включения на камеру подают питание через тумблер или кнопку

    Обычно при этом отказываются от возможности включения камеры одновременно с задним ходом. Но если подключить кнопку и фонарь через развязывающие диоды, обе функции можно использовать параллельно.

    Подключение камеры с модулем Wi-Fi

    Модуль Wi-Fi позволяет передавать изображение с камеры заднего или переднего вида на любое устройство с операционной системой Android или iOS. При этом в планшет или смартфон понадобится загрузить соответствующее приложение.


    Для отображения картинки с камеры Wi-Fi можно использовать любое мобильное устройство

    Подключение двух парковочных камер

    Иногда водители оборудуют машины сразу двумя камерами: заднего и переднего вида. Для этого есть несколько возможностей:

    Как установить проводную камеру и подключить к магнитоле автомобиля

    Для оборудования автомобиля проводной парковочной камерой заднего вида понадобятся следующие материалы и инструменты:

    • набор ключей,
    • отвёртки,
    • съёмник панелей,
    • изоляционная лента,
    • пластиковые хомуты для крепления проводов,
    • провода и разъёмы,
    • дрель со сверлом,

    Последовательность работ


    Камера заднего вида - одна из электронных систем предупреждения наличия невидимого препятствия сзади автомобиля.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Установка камеры может производиться в простейшем случае на корму автомобиля, в рамку номерного знака или в специальное штатное место, предусмотренное заводом-производителем.

    Камеру заднего вида можно установить в рамку номерного знака

    В качестве монитора для камеры заднего вида может быть использовано:

    • с монитором, которое сочетает выполнение сразу нескольких функций: собственно зеркального отражения, экрана заднего вида и беспроводной гарнитуры;
    • монитор на торпеду. Главное его преимущество кроется в том, что его можно поставить на любое удобное для глаз место, а также использовать как постоянный рабочий экран заднего вида;
    • навигатор, который сочетает в себе функции навигатора и монитора. Для передачи видеосигнала необходим переходник с RCA на mini-jack или беспроводный модуль. Одним из его недостатков, если его так можно назвать, является период срабатывания - около 2 сек тогда, как для простого автомобильного монитора требуется порядка полсекунды;
    • планшет;
    • штатная магнитола.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

    Видеоролик о камере заднего вида

    По своей модификации могут быть универсальными, которые подходят всем маркам автомобилей и штатными, ориентированными на определенную модель автокара. При выборе камеры необходимо в первую очередь обращать внимание на ее размеры и разрешение видеопотока. Чем оно выше, тем лучшего качества картинка будет отображаться на экране монитора.

    Независимо от своей разновидности, принцип подключения видеокамеры примерно, поэтому сделать это можно самостоятельно.

    Как подключить камеру заднего вида к зеркалу с монитором

    Вывод видеоинформации на - наиболее оптимальный и удобный вариант. Это позволит совместить зеркальное изображение с картинкой парковочной камеры. Следует обратить внимание на то, что специалисты рекомендуют устанавливать камеру заднего вида в правый флакон подсветки номера, поскольку при парковке к правому бордюру водитель будет располагать лучшим обзором.

    Первым делом необходимо снять обивку багажного отделения, правую заднюю стойку и разобрать дверцу багажника.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти После проделанного вставляем видеокамеру в крышку плафона, которая имеется в комплекте с камерой. На следующем этапе необходимо проложить проводку (тюльпан).

    Зачастую провода может не хватить, поэтому целесообразно будет запастись им заранее.

    Через заглушку в ручке багажника протягиваем провода, после чего можно обратно прикрутить ее на место. Она больше не понадобиться.

    Провод следует прокладывать через штатную проводку пятой двери. При помощи проволоки протаскиваем в салон два провода: «+» и «видеосигнал». Провод «+» прокладываем до заглушки проводки правого заднего фонаря, «видеосигнал» вытягиваем поближе к зеркалу заднего вида. Снимаем штатное зеркало и подключаем его обновленный вариант с монитором. При этом красный плюсовый провод от монитора и зеленый, управляющий (отвечает за включение камеры) скручиваем с бело-зеленым проводом на фишке правого фонаря. Саму проводку маскируем на потолке или проводим по порогам автомобиля.

    Подключаем камеру заднего вида к штатной магнитоле и планшету

    Наиболее распространенным вариантом является к автомагнитоле «пионер».Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Как уже выяснилось выше, камера заднего хода имеет три провода: плюсовый для подключения питания, отрицательный и отвечающий за видео изображение. Положительный и отрицательный провода необходимо подключить к фонарю заднего хода. Таким образом, камера будет срабатывать только при включении задней передачи скорости. Практически все модели видеокамер рассчитаны на непродолжительное время действия, постоянный режим работы выводит их из строя.


    Часто камеру заднего вида подключают к магнитоле

    Выполняя, следует быть предельно внимательным, поскольку неправильное подключение станет причиной поломки. Некоторые модели камеры оснащены предохранителем. Поэтому при монтаже разумно будет обезопасить прибор от короткого замыкания, используя предохранитель номиналом 0,5 А.

    Провод, отвечающий за подачу видеосигнала, подключаем одним разъемом к камере, а другим к выходу автопроигрывателя. В случае, если магнитола не имеет специального разъема, следует подключить кабель к выводу «video in».Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти В завершение подключения необходимо тщательно изолировать места соединения кабелей и проверить работу системы во всех режимах.

    Для того, чтобы подключить видеокамеру к планшету, необходимо установить на нем специальную программу «RFK WIFI». При включении задней передачи необходимо запустить приложение, и камера будет отображать картинку, находящуюся позади автомобиля. Видеоустройство крепится в штатное, заранее предусмотренное место. Можно также ее закрепить над номерным знаком при помощи саморезов.

    Установка видеокамеры к навигатору и видеорегистратору

    Приобретение беспроводной камеры заднего вида даст возможность подключить ее к навигатору «prestigio» через мини-usb и упростить процесс парковки. Монтаж данного девайса отличается простотой, поскольку исключает прокладывание проводки. Вся информация поступает к навигатору по беспроводному каналу.

    Устанавливают камеру методом соединения с беспроводным передатчиком, который подключают при помощи двух кабелей.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Один (черного цвета) прокладывается на корпус транспортного средства, а другой (красный) к питанию заднего фонаря. В корпус навигатора вставляется приемник от камеры, из которого провода выходят к USB разъему и AV-входу. Подключить камеру заднего вида к навигатору также можно посредством Bluetooth.

    Преимущества очевидны. Во-первых - это экономия финансовых средств, поскольку нет необходимости дополнительно покупать монитор. Во-вторых, - эргономичность, которая проявляется в отсутствии загроможденности пространства. И, в-третьих - простота и легкость в эксплуатации.

    Для подключения камеры к видеорестистратору необходимо иметь в наличии кабель 12В, массу к фонарю заднего хода и видеовыход тюльпан. Подключение осуществляется также, как к зеркалу с монитором.


    Подключив видеокамеру к навигатору, Вы экономите деньги и пространство авто

    Для того, чтобы установка камеры заднего вида не стала сложной задачей, рассмотрим основные моменты по ее подключению на реальном примере, в качестве которого выступят автомобили Ford Focus 2 и Toyota Corolla.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

    Чтобы установить видеокамеру на Форд Фокус 2, необходимо выполнить нехитрые действия. Первоочередно, следует снять пластик с крышки багажника, для чего отвинчиваем шурупы с обеих ее ручек. После убираем пластиковую облицовку. Снимаем фонарь заднего хода, который размещен на бампере, путем отжатия фиксатора с обратной стороны. Необходимые для подключения провода крепятся с правой стороны под ковром и уходят в резинку.

    Необходимо соединить кабель питания камеры с кабелями заднего фонаря. Важно тщательно проверить полярность перед подключением. Для уточнения соединяем «плюсовый» оранжево-зеленый и «минусовый» черного цвета кабеля. Протягиваем кабеля от задней к передней стойке автомобиля. Питание монитора также подключаем к заднему фонарю, поскольку он ничего не потребляет, если отсутствует сигнал. Это немаловажный аспект. Постоянная работа камеры заднего хода попросту выведет ее из строя. Важно хорошо припаять дома и клеммы к питанию подсветки номера на видеокамере. В завершение соединяем питание и сигнал камеры, прикручиваем камеру на место и собираем разобранный пластик автомобиля.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти


    Видеокамера в навигаторе - это простота эксплуатации

    Установка камеры заднего вида на Тойоту Короллу происходит по такому же принципу. Вытаскиваем плафон освещения номерного знака и снимаем четыре клепки на шумозащите багажного отделения, таким образом, ее демонтируя. Устанавливаем камеру в гнездо подсветки и подключаем к фонарю заднего хода питание камеры.

    Красный провод является положительным, а черный отрицательным. Затем следует подключить видеокабель к камере заднего вида и магнитоле, навигатору или монитору. При устройства появляется видеокартинка, подсветка номерного знака при этом сохраняется.

    Автомобиль для российских водителей не так давно стал из роскоши средством передвижения. Однако технический прогресс продолжает радовать все новыми и новыми достижениями. Одним из таких приятных и полезных достижений стала видеокамера заднего вида, установленная в автомобиле, позволяющая без проблем парковаться задним ходом и улучшающая обзор позади автомобиля.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти И даже если штатно камера в вашем автомобиле не предусмотрена, ее несложно подключить.

    Моделей видеокамер заднего вида великое множество. В специализированном магазине вы можете приобрести камеру вкупе с установочным комплектом и инструкцией. Ориентироваться при выборе можно на фирму-производителя, цену, отзывы о камере, рекомендации продавца, способ подключения – проводной и беспроводной и т.д. В качестве камеры заднего обзора может использоваться только соответствующая модель, она же не может быть фронтальной, не перепутайте при покупке. Для установки и подключения камеры вам потребуется автомагнитола с хорошим монитором и возможностью подключения видеокамеры. Проводные модели камер имеют три провода: черный – он практически всегда означает «минус», красный - «плюс», желтый – для подключения и передачи самого видеосигнала. Расположите камеру в удобном месте на задней части автомобиля, желательно по центру. Например, можно установить камеру под или над номером. В некоторых моделях автомобилей специально предусмотрено углубление под установку камеры, даже если она не входит в штатную комплектацию авто.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Не устанавливайте камеру за стеклом автомобиля, это бессмысленно, т.к. изображение будет бликовать, не будет видно нижней границы, зато из-за большого угла обзора появится много лишних деталей.


    Провода на плюс и минус подключаются к соответствующим проводам фонаря заднего хода. Отсюда вытекает, что камера обзора будет работать и передавать видеосигнал только при включении задней передачи. Большинство камер рассчитаны только на кратковременную работу, если подключить их к постоянному источнику питания, это автоматически многократно сократит срок их службы. Не перепутайте провода при подключении, так как это может вывести из работы камеру или магнитолу, либо оба прибора одновременно. При включении заднего хода камера автоматически включится и передаст видеоизображение на монитор, так что никаких дополнительных манипуляций производить не нужно. Также автоматически камера выключится при смене хода.


    Желтый провод, передающий видеосигнал, одним разъемом подключаете к камере, а другим - к соответствующему входу на магнитоле.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Определить нужный разъем поможет инструкция к магнитоле, если таковая есть в наличии, либо ориентируйтесь на надпись: video in. Провод от камеры через весь автомобиль желательно протягивать под обшивкой таким образом, чтобы не повредить его при дальнейшей эксплуатации автомобиля, например, по полу вдоль борта автомобиля.


    В случае если вы приобрели камеру заднего обзора с беспроводной передачей сигнала, подключите камеру аналогичным образом к питанию от заднего фонаря. Передатчик видеосигнала подсоедините к камере, а приемник - к магнитоле, используя тот же разъем video in. После сбора всей системы заизолируйте тщательно провода питания, проверьте, что вы ничего не перепутали в системе подключения, и проверьте работоспособность приборов.


    Видеокамеры заднего обзора передают изображение в зеркальном виде, так легче воспринимать картинку – именно так вы привыкли видеть ее в зеркале заднего вида. Даже если поначалу вам будет непривычно, очень скоро вы оцените по достоинству это изобретение.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

    Парковка в городе - непростое дело. Очень сложно занять свободное место на стоянке, не зацепив ненароком чужую машину. Положение осложняется тем, что конструкторы автомобилей в последнее время чрезвычайно много внимания уделяют дизайну, нередко принося в жертву такую «мелочь», как обзорность. Чтобы не ощущать себя за рулём легкового автомобиля механиком-водителем танка, приходится принимать меры. Одно из облегчающих маневрирование решений - парковочная камера заднего вида. О том, как подключить её к магнитоле, расскажем ниже.

    Какими бывают парковочные камеры

    Как правило, затруднения водителей вызывает езда задним ходом, ведь у любого автомобиля за багажником непременно есть «мёртвая зона», где, как ни крути головой, ничего не увидишь.

    Шофёру, благодаря высокому длинному капоту и низкому бамперу, порой ничего не видно и прямо перед носом, что очень неприятно, когда надо припарковаться впритык или передним свесом над бордюром.

    В обоих случаях выручит парковочная камера.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Есть ли различия между устройствами заднего и переднего вида?

    Кстати, слово «шофёр» французского происхождения. Так сначала называли паровозных кочегаров, а затем и водителей автомобилей. Почему? Дело в том, что первые машины использовали паровой двигатель, который время от времени приходилось «подкармливать» порцией дров или угля на глазах «всего честного народа». Как же ещё называть того, кто шурует кочергой в топке?

    Различия между камерами заднего и переднего вида

    И те и другие обладают почти одинаковыми свойствами и характеристиками. Однако установленная сзади камера должна «уметь» подавать картинку на монитор в перевёрнутом зеркальном формате. Так удобнее водителю, сидящему спиной в направлении движения.

    Если камера смотрит вперёд, эта способность лишняя. В остальном оба устройства идентичны. Более того, для некоторых камер зеркальное отображение - одна из опций настройки. Такие устройства можно устанавливать как сзади, так и впереди.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

    Особенности и характеристики автомобильных парковочных камер

    При выборе парковочной камеры учитывают следующие особенности:

    • конструкция (оформление) камеры,
    • стандарт видеосигнала,
    • формат отображения (зеркальный или обычный),
    • способ подключения к монитору,
    • угол обзора,
    • светочувствительность,
    • инфракрасная подсветка,
    • динамическая разметка.
    Конструктивное оформление и стандарт видеосигнала

    Конструкция определяет возможные зоны размещения устройств. Оформление штатной камеры предусматривает её установку либо взамен какого-то элемента, например, фонаря подсветки регистрационного номера, либо на место, рекомендуемое заводом-изготовителем. Для монтажа такой камеры нет нужды сверлить дополнительные отверстия, но в продаже не всегда можно найти изделие для определённой модели автомобиля.

    Под врезную камеру заднего вида сверлят отверстие в бампере или другой детали. Камера фиксируется в нём защёлкой или стопорной гайкой.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

    Универсальную камеру можно установить на любую доступную поверхность благодаря наличию специального крепления. Её положение фиксируется двусторонним скотчем или шурупами.

    Разновидность универсальной - камера, встроенная в рамку регистрационного номера.

    Автомобильные камеры поддерживают один или несколько распространённых стандартов телевизионного сигнала: PAL, NTSC, SECAM. По качеству картинки все они практически идентичны. Но монитор не сможет отобразить сигнал, если не поддерживает стандарт камеры.

    Таблица: преимущества и недостатки парковочных камер заднего вида
    Способы подключения к монитору

    Чтобы передать изображение с обычной проводной камеры на монитор, в салоне автомобиля необходимо проложить видеокабель. Это надёжный способ подключения, но, прокладывая кабель, придётся потрудиться.

    Беспроводные камеры передают изображение с помощью радиосигнала, что существенно облегчает монтаж.

    Нередко они представляют собой обычные проводные устройства, но дополненные внешними блоками приёмника и передатчика.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Эти блоки - их называют трансмиттером и ресивером - продают и отдельно от камеры.

    Видеосигнал обычно передаётся в диапазоне FM или Wi-Fi. В последнем случае возможны два варианта: использование частоты диапазона для передачи аналогового сигнала или полная поддержка цифровой сети. Когда работающий трансмиттер виден в списке доступных беспроводных сетей смартфона, телефон можно использовать в качестве монитора для парковочной камеры, равно как и любое мобильное устройство: планшет или магнитолу Андроид.

    Светочувствительность и инфракрасная подсветка

    Светочувствительность характеризует минимальную освещённость, при которой камера способна выполнять возложенные на неё функции. Значение параметра в зависимости от типа матрицы 0,01–1 люкс.

    Практическая ценность его невысока. Камера, как правило, не работает в полной темноте, так как вместе с включением передачи загорается фонарь заднего хода, обеспечивая большую освещённость, чем необходимо самой «тупой» камере. «Приятный бонус» - инфракрасная подсветка, которая понадобится при неисправности фонаря.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

    Угол обзора и динамическая разметка

    Чем шире угол обзора, тем большее пространство захватывает камера, тем информативнее изображение на мониторе. Но одновременно увеличиваются искажения. На практике оптимальные значения 120–170 о. Камеры с обзором менее 110 о встречаются не так уж часто.

    Существенно облегчает оценку расстояния до препятствия динамическая разметка. Она представляет собой продольные и поперечные линии, которые камера накладывает на изображение.

    Национальное управление по дорожной безопасности США (NHTSA) объявило, что с 1 мая 2018 года все новые автомобили со снаряжённой массой до 4,5 т, продаваемые в Штатах, должны в обязательном порядке оснащаться камерами заднего вида.

    Леонид Попов

    www.drive.ru

    Видео: обзор камер заднего вида

    Подключение парковочной камеры

    Способ подключения зависит как от самой камеры, так и от устройства, к которому её нужно подключить.

    Монитор для парковочной камеры

    В качестве устройств отображения поступающего с камеры заднего (переднего) вида сигнала можно использовать:

    • магнитолу,
    • автомобильный телевизор,
    • видеорегистратор,
    • навигатор,
    • отдельный монитор,
    • зеркало заднего вида со встроенным монитором,
    • планшет, смартфон и другие мобильные гаджеты.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти
    Видео: монитор для камеры заднего вида

    Главное условие для подключения проводной камеры - наличие в устройстве, выбранном в качестве монитора, видеовхода. Его привычный вид - обычный «тюльпан». Но нередко он «спрятан» в многоштырьковом разъёме, распайку которого можно найти в технической документации.

    Кроме видеовхода, поддерживающие подключение камеры заднего вида автомобильные устройства обычно оборудованы сигнальным (управляющим) входом, на который для активации монитора одновременно с включением камеры подаётся напряжение 12 В.

    У смартфонов, планшетов и других гаджетов с операционной системой видеовход есть не всегда. В этом случае можно использовать плату видеозахвата, которую подключают к порту USB.

    Видео: подключение проводной камеры к планшету или смартфону

    Для беспроводного подключения через сети Wi-Fi работу в них должны поддерживать как камера, так и устройство-монитор.

    Место установки монитора

    Когда в качестве монитора используется магнитола или монитор-зеркало заднего вида, выбирать место не приходится, оно определено конструкцией автомобиля.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

    Место установки автономных устройств отображения зависит от их размеров, конструкции и предпочтений владельца. Наиболее популярные места:


    Схемы подключения камеры заднего вида

    На рынке присутствует огромное количество как парковочных камер, так и устройств, которые можно использовать в качестве монитора. Практические схемы подключения зависят от характеристик изделий, поэтому могут отличаться от приведённых ниже.

    Проводное подключение

    Автомобильные мониторы для подключения камеры заднего вида оборудованы одним или несколькими видеовходами, которые переключаются вручную.

    На рисунке приведена схема подключения проводной видеокамеры к отдельному монитору без сигнального входа.

    Типовая схема подключения проводной камеры к встроенному в зеркало заднего вида монитору с сигнальным входом приведена на рисунке ниже.

    На камеру подают напряжение 12 В с лампы фонаря заднего хода. К ней же подключают сигнальный провод Р3. Выход камеры соединяют с видеовходом, провод Р3 - с аналогичным проводом (разъёмом) монитора.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

    По такой же схеме подключаются любые устройства отображения с сигнальным входом: магнитолы, навигаторы, регистраторы.

    Беспроводное подключение

    В беспроводных ресиверах и трансмиттерах обычно нет сигнального провода. Это не мешает использовать их для передачи изображения на отдельный монитор или другое устройство без сигнального входа.

    В случае применения таких комплектов для подключения камеры к магнитоле, навигатору и другим устройствам с сигнальным входом приходится прокладывать дополнительный провод от фонаря заднего хода либо по схеме электрооборудования искать другое доступное место подключения, расположенное ближе к магнитоле.

    Один из возможных вариантов управления - подключённый к плюсу питания выключатель, с помощью которого сигнал подаётся принудительно.

    Принудительное включение камеры

    Иногда водителю требуется включить парковочную камеру без включения задней передачи. Такой алгоритм реализуют, подавая питание на камеру не через фонарь заднего хода, а напрямую с помощью кнопки или тумблера.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

    Обычно при этом отказываются от возможности включения камеры одновременно с задним ходом. Но если подключить кнопку и фонарь через развязывающие диоды, обе функции можно использовать параллельно.

    Подключение камеры с модулем Wi-Fi

    Модуль Wi-Fi позволяет передавать изображение с камеры заднего или переднего вида на любое устройство с операционной системой Android или iOS. При этом в планшет или смартфон понадобится загрузить соответствующее приложение.

    Подключение двух парковочных камер

    Иногда водители оборудуют машины сразу двумя камерами: заднего и переднего вида. Для этого есть несколько возможностей:


    Как установить проводную камеру и подключить к магнитоле автомобиля

    Для оборудования автомобиля проводной парковочной камерой заднего вида понадобятся следующие материалы и инструменты:

    • набор ключей,
    • отвёртки,
    • съёмник панелей,
    • изоляционная лента,
    • пластиковые хомуты для крепления проводов,
    • провода и разъёмы,
    • дрель со сверлом,

    Последовательность работ

    1. Отключите минусовую клемму (корпус) от аккумуляторной батареи.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти
    2. Определите место установки камеры по критериям максимального обзора пространства за автомобилем и скрытности устройства от посторонних глаз.
    3. Продумайте, каким образом проложить к выбранному месту монтажа камеры провод от фонаря заднего хода и видеокабель к магнитоле. Места соединения проводов по-возможности выбирайте в разъёмах, избегая сростков. Трассу прокладки определите вблизи остальных жгутов бортовой проводки, ориентируясь на минимальные трудозатраты по демонтажу и восстановлению обшивки салона и багажника.
    4. Пробросьте видеокабель и провода вдоль намеченной трассы, не закрепляя и не укладывая под обшивку.
    5. Освободите доступ к разъёмам магнитолы и заднего фонаря.
    6. Соберите электрическую схему подключения камеры к магнитоле.
    7. Подключите аккумулятор, проверьте работоспособность схемы по наличию картинки от камеры на мониторе. Устраните мешающие нормальной работе недостатки. Отключите минусовую клемму аккумулятора.
    8. При необходимости просверлите отверстие и установите камеру.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти
    9. Ослабьте крепления или полностью снимите мешающие прокладке проводов элементы обшивки.
    10. Уложите провода под обшивку.
    11. Восстановите соединения схемы, нарушенные во время прокладки проводов.
    12. Проверьте работоспособность камеры по картинке на мониторе, не закрепляя провода и обшивку.
    13. При отсутствии недостатков отключите аккумуляторную батарею от корпуса, закрепите провода и восстановите обшивку.

    Проверка и настройка парковочной камеры

    1. Включите питание и заднюю передачу. На экране монитора должно появиться зеркальное изображение объектов позади автомобиля и линии динамической разметки.
    2. При отсутствии картинки проверьте надёжность контактов и состояние проводов. Особое внимание обратите на качество обжимки штырей разъёмов и других соединений.
    3. Проверьте включение и выключение картинки в зависимости от положения рычага переключения передач.
    4. При отсутствии зеркального отображения или разметки изучите инструкцию изготовителя и включите опции.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти
    5. Оцените картинку. При необходимости откорректируйте положение камеры, направьте её таким образом, чтобы на мониторе отображался весь участок, необходимый для безопасного маневрирования.
    6. Запомните или попросите помощника отметить на местности положение линий динамической разметки.
    7. Измерьте и запишите реальное расстояние от автомобиля до отметок разметки, что в дальнейшем пригодится во время эксплуатации автомобиля.

    Видео: установка камеры заднего вида

    Камера заднего вида - полезное дополнение штатного оборудования автомобиля. Маленькое устройство помогает избежать больших неприятностей. Установить камеру своими руками несложно, а выгоды очевидны.

    Вы купили камеру, теперь возникает вопрос, как самостоятельно ее правильно подключить?

    Рассмотрим подключение на примере универсальной камеры , разницы нет в подключении универсальной камеры или камеры заднего вида для установки в штатное место (обычно это подсветка государственного регистрационного номера).Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

    Штатные камеры заднего вида, могут иметь в своей конструкции собственную подсветку государственного регистрационного номера, и оснащаются дополнительно парой проводов (красный плюс (+) и черный(-) минус). Данные провода должны подключаться к проводам питания штатной подсветки государственного номера, обычно это провода подсветки, вместо которого устанавливается камера заднего вида

    Рассмотрим комплектацию купленной камеры заднего вида.

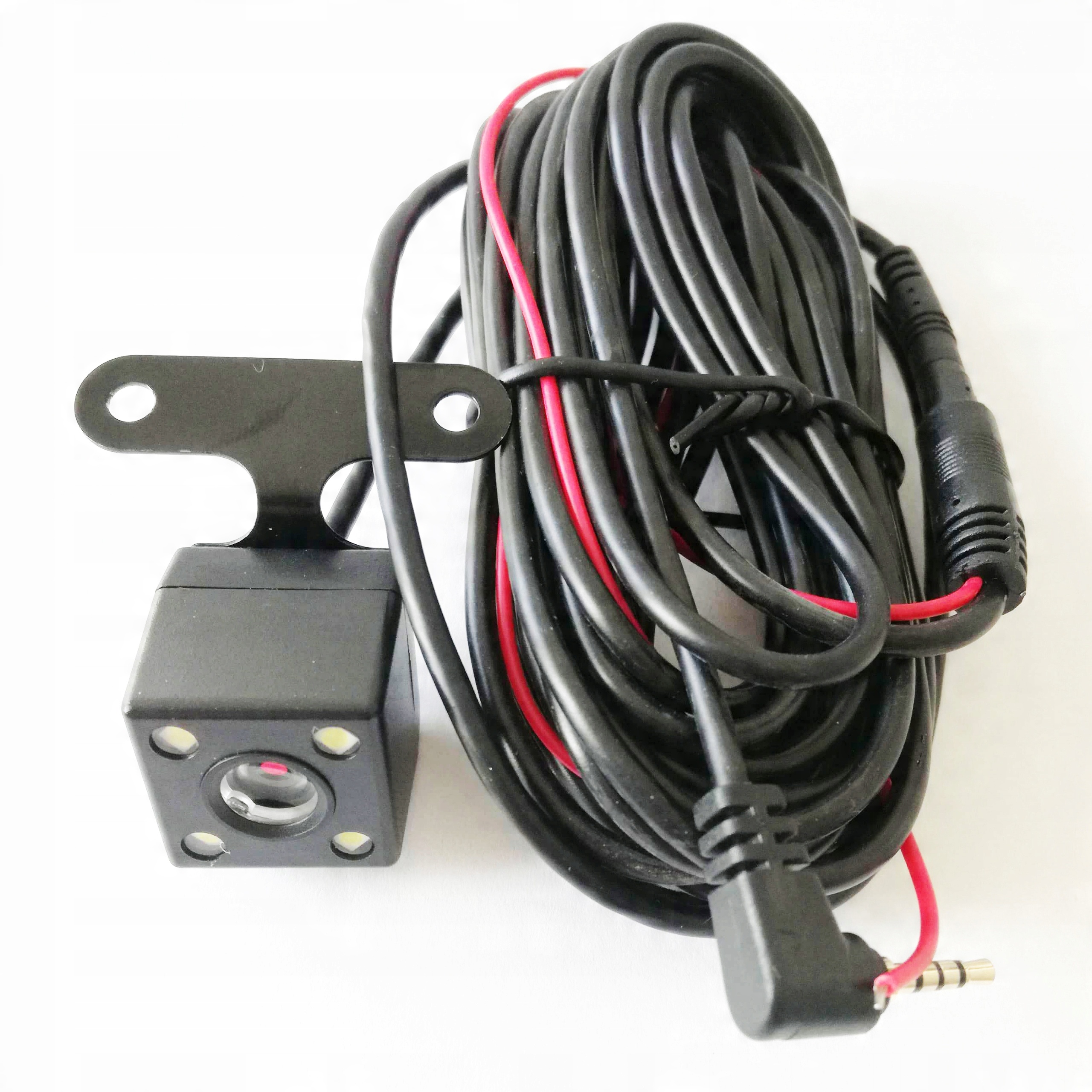

    На фото 1 видно, что камера заднего вида имеет один кабель для подключения питания, другой для подключения кабеля для передачи видео сигнала с камеры заднего вида на экран (модели, навигатора и т.д).

    В зависимости от производителя камер заднего вида, камеры могут комплектоваться двумя видами необходимых проводов для подключения

    На фото 2 представлен комплект проводов, кабель питания камеры заднего вида и кабель для передачи видеосигнала от камеры на экран (модели, навигатора и т.д), также видим, что видеокабель не имеет управляющего провода.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти


    На фото 3 представлен комплект проводов, кабель питания камеры заднего вида и кабель для передачи видеосигнала от камеры на экран (модели, навигатора и т.д), в данном случае кабель для передачи видео сигнала имеет управляющий провод.

    1 октября 2012 Вы купили камеру, теперь возникает вопрос, как самостоятельно ее правильно подключить? Рассмотрим подключение на примере универсальной камеры, разницы нет в подключении...

    Рассмотрим в данной статье подробно, как выбрать необходимое оборудование, подключить его без профессиональных навыков, а также какие способы установки доступны на сегодняшний день.

    Выбор камеры заднего вида

    Современные производители предлагают большой выбор самых разнообразных камер заднего наблюдения для автомобилей. Большая часть из них — это устройства из Китая, которые, однако, по своему качеству иногда не уступают флагманам.

    Для того чтобы сделать правильный выбор и подобрать оптимальную камеру для автомобиля, необходимо обратить внимание на следующие параметры:

    • цена — стоимость для любого покупателя является одним из основных критериев.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти В случае с данными гаджетами цена на продукт может отличаться в несколько раз, в зависимости от производителя. Если вы выбираете камеру только для того, чтобы изредка ей пользоваться, то не стоит рассматривать предложения с высоким разрешениям за большие деньги. Выберите среднюю ценовую категорию;
    • разрешение — основной параметр, от которого во многом зависит качество картинки на мониторе. Чем выше данный показатель, тем лучше будет работать устройство, однако, как мы уже упоминали выше, далеко не всем нужна суперкачественная картинка;
    • чувствительность к освещению — очень важный параметр для городских жителей северных регионов, а также в городах, где есть проблема с освещением дорог. При низкой чувствительности, после наступления темноты, камера практически перестает выполнять основные функции даже при высоком разрешении;
    • угол обзора — каждый владелец автомобиля сам выбирает, насколько градусов необходимо, чтобы поворачивалась камера. Как правило, производители предлагают варианты от 120 градусов до 180.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Если вы не уверены, какой именно вам нужен, то можно остановиться на среднем варианте;
    • наличие монитора — если в вашем автомобиле нет встроенного монитора, то камеры лучше выбирать в комплекте с монитором для вывода изображения.

    Способы установки камеры заднего вида

    Немаловажным фактором также является способ установки камеры заднего вида для автомобиля. В целом, можно выделить два основных варианта установки:

    • камера и отдельная система для вывода картинки — это может быть подключение ко встроенной мультимедийной системе или же самостоятельное подключение к отдельно установленному экрану. Отлично подойдет для тех, кто уже имеет монитор, а также не хочет менять общий дизайн автомобиля и подвергать замене зеркало заднего вида;
    • камера с зеркалом — такой вариант предусматривает вывод изображения с устройства непосредственно на зеркало заднего вида. Происходит это следующим образом: выбирается либо специальное зеркало с небольшим встроенным экраном или применяется специальная накладка на заводское зеркало.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Подойдет для профессиональных водителей, которые легко смогут обходиться подобной заменой.

    Помимо способа установки также есть необходимость выбрать место, куда именно будет устанавливаться камера.

    Возможно, вас также заинтересует статья нашего специалиста, в которой рассказывается о том, без прикуривателя.

    Не знаете, ? Тогда обязательно прочитайте очень интересную и познавательную статью нашего автора.

    Во многом место зависит от модели автомобиля, а также от того, куда легче будет установить гаджет. Одни из самых распространенных вариантов:

    • плафон для освещения госномеров автомобиля. Некоторые производители предлагают все необходимые детали для закрепления камеры заднего вида в данном месте. Преимуществом является то, что благодаря подсветке улучшается качество изображения;
    • в ручку багажника. Подойдет для машин, у которых ручки выполнены единым корпусом с молдингом. Закрепить камеру можно будет с помощью обычных саморезов;
    • закрепить на номерной знак — также распространенный вариант, который подойдет всем моделям машин.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

    Выбрать вариант установки камеры заднего вида можно, как самостоятельно, так и при помощи специалистов, которые учтут особенности автомобиля, а также высоту подвески и характеристики дорог в регионе.

    Необходимые инструменты и материалы

    Просто купить камеру не всегда бывает достаточно. Подключение камеры заднего вида своими руками подразумевает необходимость дополнительных инструментов и некоторых материалов.

    В первую очередь, многие владельцы автомобилей забывают про то, что перед установкой машину и особенно место крепления необходимо тщательно очистить. Можно воспользоваться услугами профессионально мойки или самостоятельно убрать пыль и грязь. Если пропустить данный шаг, то крепление может плохо зафиксироваться.

    Также, в зависимости от вида крепления и способа установки, необходимо уточнить, какие дополнительные детали вам понадобятся. Это могут быть:

    • саморезы;
    • кабели;
    • переходники;
    • шнуры;
    • блоки питания и т.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти д.

    Уточнять необходимо конкретно для выбранной модели камеры заднего вида. Некоторые производители предоставляют в комплекте все детали для самостоятельного монтажа.

    Этапы монтажа камеры заднего вида

    Рассмотрим подробную инструкцию, как установить камеру заднего вида в случае выбора места над задним бампером машины, с подсоединением ко встроенному монитору Pioneer.

    Подготовка места для установки камеры

    Выбранное место для подключения камеры имеет несколько преимуществ. В первую очередь — широкий угол обзора и отсутствие мешающих деталей. Однако есть и минус. Камера остается «на улице» и доступна посторонним людям. Поэтому этот вариант подойдет для владельцев автомобилей с гаражами, или же если блок над госномерами более утоплен, тем самым создается место, чтобы спрятать камеру. Предварительно необходимо закрепить кронштейн камеры, просверлив 4 отверстия для крепления и 1 — для провода питания.

    Подключение питания

    Наиболее ответственный этап — подключение к общей сети электричества автомобиля.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Если у вас нет опыта подобных работ, то лучше обратиться к специалисту, дабы не испортить устройство. Если же понимание общее как и что работает есть, то необходимо следовать данным этапам.

    У любой камеры есть два провода: для питания и для передачи видеосигнала. Так как большая часть камер имеет короткие провода, то их необходимо удлинить таким образом, чтобы они доставали до монитора. Удлинители часто входят в комплект.

    Питание чаще всего подключается к задним фонарям. Таким образом одновременно со включением заднего хода будет включаться и камера.

    Проводка кабелей в салоне автомобиля

    Все провода необходимо провести по багажнику и салону, спрятав их, во избежание обрывов. Сделать это можно двумя способами: либо закрепить все под обшивку, либо зафиксировать провода специальными фиксаторами.

    Преимущество первого варианта — провода не будут видны, однако данный метод требует более детального и масштабного разбора автомобиля, что хотят далеко не все.

    Второй способ легче и быстрее, но полноценной гарантии отсутствия обрывов нет.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

    Проводка камеры заднего вида

    - DIY Car Blog

    Камера заднего вида

    - хороший вариант безопасности при движении задним ходом, потому что вы можете легко увидеть пространство позади вашего автомобиля. Если за вашей машиной есть дети / препятствия / другие люди, вы можете все увидеть с помощью камеры заднего вида. Изучение того, как установить перевернутую камеру, важно для пользователя, потому что он может понять принцип работы камеры заднего вида и лучше подходит для проверки неисправности камеры.

    Камера заднего вида делится на проводную и беспроводную, а также на специальную камеру заднего вида и универсальную автомобильную камеру заднего вида, но метод подключения камеры заднего вида при установке камеры заднего вида является последовательным.

    Каждый модный автовладелец должен изучить инструкцию по установке камеры заднего вида, чтобы узнать, как ее передвинуть. На рынке представлены камеры заднего вида совершенно разных стилей.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Сначала вам нужно найти самую простую резервную камеру. Большинство этих камер заднего вида установить несложно.

    Изображение руководства по установке резервной камеры / камеры заднего вида

    Вы можете выполнить установку самостоятельно, прочитав руководства по установке или просмотрев видеоуроки о том, как их установить.Прочитав учебные материалы, вы сможете понять, какие элементы необходимы, и навыки, с которыми они работают.

    Резервная камера / камера заднего вида [Монтажный жгут]

    • Feamal RCA (желтый) + удлинительный кабель RCA (красный: [12 В + (красный) для резервного питания лампы и для переключения монитора / кабеля GPS]) + кабель видеоадаптера
    • Гнездовой разъем Poer (красный) + штекерный разъем питания (черный) ЗАЗЕМЛЕНИЕ (черный) К резервной лампе (-ve)

    Изображения проводки камеры заднего вида

    Руководство по установке проводов триггера камеры заднего вида

    Для установки вам потребуются следующие элементы, в том числе:

    • Кабель RCA
    • Жгут питания
    • Камера

    Это самые важные вещи, которые вам нужны, может быть пара других.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

    Резервная камера Кабель RCA

    Это еще один элемент, необходимый для установки резервной камеры. Это обсуждается в разделе камеры и обычно включает желтый видеокабель RCA. его можно использовать для ассоциации видео. его функция - запускать монитор с камеры.

    Длина кабеля может варьироваться от 45 см до 65 см. Бывают случаи, когда кабель может быть пустым. это сырой свинец, и его можно использовать для разных целей.

    Кроме того, необходимо указать, что в способе установки эти кабели использовались иначе. например, желтые входы предназначены только для видеосигнала, тогда как красный и, следовательно, черный вход предназначены для последующего включения питания.

    Камера заднего вида Жгут питания

    Жгут питания - это еще один инструмент, который вам нужен для установления связи и, следовательно, для установки. Это включает в себя подключение к источнику постоянного тока. Он включает в себя провод питания на 12 В, а также черный провод заземления.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти это может быть главным образом мужской разъем питания постоянного тока. Он дополнительно включает женский вывод питания на двенадцать вольт.

    Резервная камера

    Камера - это самый важный предмет, который вам нужен на протяжении всей установки. Камера сравнима с монитором. Это часто происходит из-за того, что им нужны аналогичные варианты, в которых важен одиночный кабель и вилка питания постоянного тока, а также желтый провод RCA. Вы бы сделали резервную камеру, чтобы наблюдать за задним препятствием при движении задним ходом.

    Камера заднего вида, которую также называют резервной камерой, помогает вам видеть, что находится позади вашего автомобиля, не отвлекаясь от движения назад.Хотя это устройство является обычным явлением для нескольких новых моделей автомобилей, вы сможете добавить камеру заднего вида к своему автомобилю, если она не прилагалась к ней.

    Руководство по установке резервной камеры:

    Кроме того, очень важно проинформировать пользователей о том, что у монитора может не быть триггерного провода, это не рекомендует использовать его только вручную.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти это часто не так. Большинство мониторов не оснащены триггерным проводом, потому что они обладают так называемой функцией распознавания видео.Видеопоток будет непрерывно строить их, запускаться механически.

    Если вы хотите продолжить установку, вот несколько шагов и процедур. Вы должны это соблюдать.

    Камера заднего вида / Камера заднего вида Процесс установки:

    1. Вырезание отверстий в коробке безопасности
    Первый этап процесса установки - подвести питание к монитору. Вам нужно только подключить красную линию к источнику питания, а затем подключить черную линию к земле.Чтобы подать питание на монитор, необходимо подойти к блоку предохранителей. Работа монитора определяется линией триггера, используемой для подключения.

    Лучше всего подключить его к плюсу фонаря заднего хода автомобиля. Когда он открыт, монитор будет автоматически открываться всякий раз, когда шестерня находится напротив.

    Если вы хотите установить его для ручного управления, вам не нужно подключаться к этой операции.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Вы можете подключиться к источнику, а это означает, что всякий раз, когда вы открываете ключ, открывается монитор.
    Пока вы выключаете двигатель, он гаснет. Этот механизм лучше всего подходит для тех, кто пользуется коммерческим транспортом.

    2. Установка камеры заднего вида:

    Вы только что видели первый шаг подключения. Второй шаг отличается от первого. Для этого подключения вы просто подключаете жгут проводов A4 к выходу камеры, который обычно рассматривается как жгут проводов A4 на выходе «мама».

    3. Подключение питания как к монитору, так и к камере заднего вида:

    На этом этапе вы должны подать питание на камеру, просто подключив красную линию к источнику питания 12 В.В качестве альтернативы вы можете подключить к положительной стороне обратной стороны автомобиля и подключить черный к земле.

    4. Установка монитора
    Когда вы убедитесь, что монитор отключил питание от блока предохранителей, камера также будет получать питание от заднего фонаря.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Пора системе заработать.

    Подключитесь к камере, затем используйте стандартный желтый кабель (также известный как кабель A5), чтобы продолжить подключение.При подключении обратитесь к информации, представленной выше, потому что она поможет вам завершить процесс подключения.

    Когда вы знаете, что соединение установлено, следующим шагом будет его очистка. Когда он откроет ключ или повернет его задним ходом, он начнет работать.

    Руководство по установке камеры заднего вида 4 шага

    1. Соедините положительный и отрицательный провод источника питания резервной камеры с положительным и отрицательным выводами резервного светильника (Backup Light).

    Когда активируется резервный облегченный, резервная камера дополнительно активирует .

    Примечание: не подключайте возможность обеспечения провода резервной камеры с визуальным сигналом или хвостовым облегчением.

    2. Соедините видеокабель камеры заднего вида с камерой заднего вида / камерой заднего вида и установите входной кабель RCA video из жгута радио.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

    Примечание. Не подключайте видеокабель камеры заднего вида к входному кабелю RCA Video-in от радио.

    3.Подключите провод полицейского расследования резервной (задней) камеры (синий цвет или оранжевый / белый цвет для модификации совершенно другой модели) от жгута радиоприемника с плюсовым выводом резервного легкого груза.

    Когда радиостанция обнаруживает, что резервный легкий вес включен по напряжению, радиостанция автоматически переключается в режим входа камеры резервного копирования .

    Некоторые из видеокабелей резервных камер соединены (см. Изображение внизу) с пусковым проводом для увеличения результатов полицейского расследования резервных камер в положительном выводе резервного легкого груза.

    4. Если от видеокабеля нет триггерного провода, вы хотели бы иметь удлинительный провод для подключения провода полицейского расследования резервной камеры и положительного вывода резервного облегченного устройства.

    Примечание.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Эта привязка провода является наиболее важным этапом в руководстве по установке.

    Если радиостанция не может переключиться в режим ввода резервной камеры механически после включения резервного легкового груза, пожалуйста, проверьте баржу между проводом полицейского расследования и проводом спускового механизма или вопрос о том, что провод спускового механизма сломал некоторые элементы.

    Руководство по подключению и установке Best Backup / камеры заднего вида

    Система видеосвязи

    Указанные выше инструкции по установке резервной камеры не применимы к видеосистемам. Это система, основанная на триггерной линии. Обсуждавшаяся ранее связь почти такая же.

    Если вы хотите установить соединения на основе видео, первое, что нужно сделать, - это освоить все компоненты. Это поможет процессу установки.
    сборка
    Для видеоподключений вам потребуются следующие элементы.В их число входят:

      1. Кабель RCA
      1. Жгут проводов питания камеры
      1. монитор
      1. Видеокамера
      1. Жгут проводов питания монитора

    Это основные компоненты или элементы, необходимые для данного подключения.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Эти проекты должны выполнять важные функции, а именно:
    Аудио и видео линии
    Еще одним аспектом процесса установки является кабель RCA.Это важный аспект, который включает видеокабель RCA, подключенный к камере. У него важная цель. Может поставлять мониторы от камер.

    Жгут проводов питания камеры
    Включает разъем питания постоянного тока, которым является шнур питания. Разъем питания постоянного тока подключается к проводу питания на 12 В, точно так же, как черный используется для заземления. Он также использует 12-контактную вилку питания.

    монитор
    Мониторы необходимы для этой установки.У монитора этого соединения есть хвосты. Это, в свою очередь, имеет видеовход. Вход - кабель RCA, имеет разное покрытие, красный, белый, желтый кабель.

    Белая и желтая куртки предназначены для видеовхода. Если вы привыкнете к проводке в телевизоре, вам не составит труда установить ее, потому что для нее требуется такой же процесс подключения.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

    Видеокамера
    Камера - самая важная часть системы. Это не то же самое, что и в случае подключения триггера.В чем-то они разные. Он состоит из двух частей жгута проводов. Этот тип камеры не требует больших отверстий и может быть подключен водонепроницаемым способом.

    Жгут проводов питания монитора
    Это еще один важный аспект процесса установки. Монитор оснащен шнуром питания, который всегда подключается к красному или черному разъему питания постоянного тока. С другой стороны - два провода.

    Они включают красные и черные линии. Черные провода, как обычно, будут на земле, а красная линия станет плюсом питания.

    Установка резервной камеры Окончательный отчет:
    Это то, что вам нужно для установки резервной камеры. Процесс установки несложный, как вы описали выше. Обычно производители включают руководство, которое может помочь вам в процессе подключения и установки.

    Это означает, что вы должны прочитать инструкции и следовать им.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Кроме того, доступны видеоуроки. Вы можете посмотреть видеоуроки и следовать инструкциям. Вы можете сделать это сами. Если вы думаете, что это непросто, вы можете нанять специалиста, который сделает это за вас.

    видео на основе установка резервной камеры , это этапы, которые она займет:

    1, Подключите автомобильное зарядное устройство с помощью моррота заднего вида и подключите его к прикуривателю. (Процесс установки должен быть начат с подключения жгута питания постоянного тока к монитору, предназначенному для подачи питания. Вы должны убедиться и выполнить правильное подключение.)

    2, Подключите передатчик к камере заднего вида. (подключение предназначено для подключения питания к монитору мощности.Вы можете подключить красную линию к источнику питания 12 В, а затем заземлить черную. Обычно питание монитора вынимается из блока предохранителей.)

    3, С помощью тестового карандаша найдите в R-gerar кабель заднего фонаря + 12 В для камеры заднего хода (теперь самое время подключить задний фонарь и питание камеры к разъему камеры.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Как уже упоминалось, косичка важна, потому что она обеспечивает питание доступен для камеры и подключает видеовыход к монитору.)

    Эффект

    (подключите питание к камере, вы можете просто подключить ее к красной линии и к источнику питания 12 В. Черные кабели должны входить в землю, как обычно. Энергия, которая поступает в камеру, обычно исходит от заднего фонаря.)

    Бесплатное онлайн-руководство по установке камеры заднего вида

    Большинство камер снабжены инструкциями по установке дублирующего блока. Перед установкой камеры рекомендуется ознакомиться с руководством. Камеры заднего вида можно использовать во всех размерах и формах в соответствии с вашими личными предпочтениями и предпочтениями.Это тот стиль, который вам нравится, но ваш выбор должен обеспечить четкий контур или изображение заднего фонаря. Также необходимо подумать об этом, чтобы помочь вам при выборе метода установки. Даже начинающие пользователи просто вставят их при чтении руководств.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Большинство производителей создают эти руководства там. вы просто должны быть принуждены воспринимать их и распознавать различные части.

    Если вы недавно приобрели систему на сайте Reverse-cameras.com , просмотрите эти простые инструкции, чтобы узнать, как установить камеру заднего вида, прочитайте Руководство по установке камеры безопасности.Иногда установка выполняется клиентом, и если мы предоставляем платную линию поддержки, вам может потребоваться дополнительная помощь.

    Не работает камера заднего вида

    Реверсивная камера. Диаграмма эффектов обычного рабочего дисплея

    1. Если резервная камера установлена ​​заново, проверьте правильность подключения. Вы устанавливаете иллюстрацию выше?

    2. Камера заднего вида не может работать внезапно, также проверяется, не ослаблена ли линия или проверяется, не повреждена ли резервная камера.

    3. Последнее, что вы не можете сделать, - проверить машину непосредственно в 4S и позволить персоналу проверить ее за вас.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

    A: Как установить резервную камеру?
    Q: Пошаговая инструкция по установке резервной камеры.

    Европейский номерной знак автомобиля / камера заднего вида | RCS

    ЧЕТЫРЕ КАМЕРЫ Сверхпрочная погодоустойчивая камера заднего вида Комплект прицепных кабелей и розеток

    !!! ВЫСОКОКАЧЕСТВЕННАЯ ТЯЖЕЛАЯ ПОГОДОСТОЙЧИВОСТЬ КАМЕРЫ ЗАДНИЙ ВИД ПРИЦЕПА КАБЕЛЬ И РАЗЪЕМ С 7-КОНТАКТНЫМ РАЗЪЕМОМ И РОЗЕТКОЙ !!!

    ПРЕДНАЗНАЧЕН ДЛЯ ЧЕТЫРЕХ МОНТАЖНЫХ КАМЕР

    ЛУЧШИЙ ДИЗАЙН И ДОЛЖЕН ИМЕТЬ ПРОДУКТ ДЛЯ ПРИЦЕПОВ, Пикапов, Фургонов и Внедорожников !!!

    Вот что вы получите

    • Один 15 футов (полностью выдвинутый) спиральный кабель для тяжелых условий эксплуатации с атмосферостойкостью 7-контактный штекер и розетка
    • Кабель буксировщика (передний) на 49 футов до монитора с усиленными водонепроницаемыми 4-контактными разъемами
    • Кабели прицепа (задние) выдвигаются на 3 фута и подключаются к кабелям камеры
    • Дополнительно: Набор переходных кабелей доступен для преобразования 4-контактных разъемов DIN / Female для видео / аудио RCA за дополнительные 15 долларов США (см.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Рисунки ниже).

    В комплект входит спиральный кабель длиной 15 футов (полностью вытянутый), буксирное транспортное средство (переднее) удлиняет кабель длиной 4 фута до монитора

    7-контактные вилки и розетки, устойчивые к атмосферным воздействиям

    7-контактные вилки и розетки, устойчивые к атмосферным воздействиям

    Высококачественный удлиненный кабель для тяжелых условий эксплуатации с погодостойкими 4-контактными разъемами

    Комплект переходных кабелей для преобразования 4-контактных разъемов DIN / розетка для видео / аудио RCA за дополнительные 15 долларов США

    Характеристики кабеля прицепа камеры заднего вида

    • Высокое качество 7-контактная вилка и розетка Комплект кабелей для прицепа, с заглушками для инъекций с ручным крючком
    • Разработан для Четыре камеры , устанавливаемые на прицеп, на таких автомобилях, как прицепы, пикапы, фургоны и внедорожники
    • Одиночный кабель для передачи видео, аудио, питания и заземления
    • Кабели прицепа (задние) выдвигаются на 3 фута и подключаются к кабелям камеры
    • Кабель буксирующего транспортного средства (передний) простирается на 49 футов до монитора с помощью тяжелых погодоустойчивых 4-контактных разъемов ( БЕЗ дополнительных затрат )
    • Погодостойкие фиксирующие кабельные разъемы и подпружиненные крышки с носками
    • Спиральный соединительный кабель может иметь длину до 15 футов (4.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти 5 м)
    • Доступны дополнительные переходники с 4-контактным разъемом на RCA (за дополнительную плату)

    Код продукта : Trailer4Cam

    Обзоров лучших резервных камер заднего вида на 2021 год

    Как мы выбирали

    Мы постоянно обновляем наш список и исследуем рынок лучших послепродажных резервных камер. Следующие автомобильные камеры заднего вида были оценены по следующим критериям:

    Характеристики - Конечно, вы можете купить обычную камеру заднего вида, но зачем соглашаться на что-то обычное, если вы можете получить экстраординарное за несколько дополнительных долларов?
    Соотношение цена / качество - Для многих покупателей важно знать, что продукт имеет большое значение не только из-за его характеристик, но и из-за его стоимости.
    Установка - Одна из проблем при покупке аксессуаров для транспортных средств - это возможность установить их без дополнительных затрат.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти
    Удобство в использовании - Камеры резервного копирования должны быть простыми в установке с инструкциями на приемлемом английском языке и простыми инструкциями, верно?
    Обзоры пользователей - У каждого свое мнение, мы учитываем другие обзоры экспертов и пользователей.
    После обслуживания - Нет ничего более разочаровывающего в покупке, чем безразличие со стороны продавца или производителя, особенно если у вас возникнут проблемы в первый год.

    Общие термины и функции

    Когда вы собираетесь купить резервную камеру, вы должны сначала задать себе несколько вопросов:

    1. Как я буду использовать камеру? - Будете ли вы использовать его для движения задним ходом и парковки, для резервного копирования прицепов и т. Д.?
    2. Какие функции мне абсолютно необходимы? - Будет ли ночное видение выгодным или невыгодным для вас? Ясность? Регулируемость?

    Позвольте нам помочь объяснить некоторые из основных различий, функций и терминов камер, которые вам следует учитывать при покупке, чтобы вы могли принять обоснованное решение.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Начнем с шрифта.

    Существует два основных типа автомобильных камер заднего вида: CCD и CMOS.

    CCD (устройство с зарядовой связью) : камеры CCD являются более дорогими из двух камер. Они обеспечивают более высокое качество изображения из двух типов и лучше всего работают в условиях низкой освещенности. Обычно они не идеальны для высокоскоростных изображений и не имеют такой высокой частоты кадров, как CMOS.

    CMOS (дополнительный металл-оксидный полупроводник) : камеры CMOS были изобретены в 1960-х годах.Это «аналоговая» технология, которая обычно дешевле, чем CCD, но качество изображения обычно не такое четкое, как CCD. У них более высокая частота кадров, но они не так хороши при слабом освещении. КМОП-камеры обычно компактнее, чем ПЗС-матрицы, и благодаря своему размеру предлагают более широкий спектр применений.

    Характеристики камеры

    являются ключевыми в процессе принятия решений. Как мы упоминали ранее, выяснение того, для чего вы будете чаще всего использовать камеру, определит функции, которые вам понадобятся.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Вот несколько вещей, которые следует учитывать при поиске:

    Угол обзора камеры : Угол обзора камеры определяет ширину обзора, которую вы видите с камеры. Чем шире угол, тем шире снимок будет сниматься камерой. Обычно резервные камеры имеют угол 120 градусов и выше. Мы рекомендуем 170-градусный обзор камеры для парковки и меньший угол обзора для установки прицепов.

    Night Vision : Это очень важно для резервных камер. Без ночного видения камера практически бесполезна при слабом освещении и в ночное время.Есть два типа ночного видения: инфракрасное и ночное видение. Инфракрасный свет использует инфракрасный свет для освещения области позади камеры во время резервного копирования, в то время как камеры ночного видения используют традиционный вид ночного видения.

    Качество изображения: Характеристики камеры заднего вида приятно читать, но судить о качестве изображения на основе того, что написано на бумаге, сложно, если вы не знаете, на что смотрите.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Не отвлекайтесь на заявления о том, что у вас камера качества HD. Настоящее HD встречается редко, и его трудно найти.В конце концов, качество изображения должно быть четким, с достаточной контрастностью, точностью цветопередачи и деталями, чтобы вы могли видеть объекты и дорожные условия. При этом лучший способ оценить качество изображения, не имея его непосредственно на экране, - это посмотреть на разрешение. Вот краткая разбивка типичных разрешений, чтобы дать вам представление о том, где находятся разрешения резервной камеры по сравнению с другими видеоустройствами:

    Тип устройства Качество Разрешение (пикселей)
    Типичная Резервные камеры SD 720x480
    Встроенные веб-камеры HD, 720p 1280x720
    Автономные веб-камеры HD, 1080p 1920x1080
    Видеорегистраторы высокого класса HD, широкоформатные 2560x1080
    Смартфоны высокого класса 4K 3840x2160
    Компактные камеры высокого класса 20 мегапикселей 5472x3648

    Установка : Обычно существует два типа крепления для резервных камер: фиксированная и для номерного знака.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Фиксированные крепления являются универсальными, то есть вы можете установить их практически где угодно - на бампере, сбоку от дома на колесах, действительно, на любой плоской поверхности. Фиксированные камеры обычно немного сложнее установить. Камеры для номерного знака устанавливаются поверх вашего номерного знака. Они невероятно просты в установке и довольно универсальны.

    Экран: Некоторые камеры поставляются с экраном в комплекте. Некоторые продаются отдельно от камеры. Есть два основных типа экранов для резервных камер: зеркало заднего вида и отдельно стоящие.Автономные камеры можно установить где угодно - на приборной панели, консоли и т. Д. Зеркала заднего вида должны заменить ваше текущее зеркало. Обычно установка экранов зеркал заднего вида является более сложной задачей. Иногда вам не нужен экран, если у вас есть штатное мультимедийное головное устройство. В этом случае мы рекомендуем камеру без экрана.

    Установка

    Ищете дополнительную информацию, которая поможет вам установить новую резервную камеру? Мы составили подробное пошаговое руководство по установке резервной камеры, чтобы помочь всем любителям DIY.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

    НОВЫЙ видеокабель для 16-контактного зеркала заднего вида с резервной камерой GM / Gentex 2009-2014 Silverado Sierra Suburban Tahoe Yukon and More

    Новый 9-дюймовый видеокабель RCA с внутренней резьбой для добавления к существующему 16-контактному разъему на вашем Chevrolet Silverado с 2009 по 2014 год, Suburban & Tahoe & GMC Sierra, Yukon & Yukon XL и другие автомобили GM при замене оригинального 16-контактного зеркала вашего автомобиля на зеркало заднего вида с резервной камерой OEM GM (номера деталей GM 25794380, 25794381, 20945096, 20945097, 22915244, 25995336 или 25995337).

    Этот кабель имеет соответствующие клеммы на конце кабеля, который подходит к 16-контактному разъему GM для зеркала (СМ. ИЗОБРАЖЕНИЕ 2 - РАЗЪЕМ ВАШЕГО ЗЕРКАЛА ДОЛЖЕН СООТВЕТСТВОВАТЬ ЭТОМ, ЧТОБЫ ИСПОЛЬЗОВАТЬ ВИДЕОКАБЕЛЬ), а также другой конец имеет стандартное гнездовое гнездо RCA, позволяющее подключать видеокабель вашей резервной камеры к зеркалу без необходимости вырезать и сращивать.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

    В комплекте с зеркалом вы также получите несколько проволочных стяжек, а также инструкции по добавлению проводов к существующей вилке зеркала.Обратите внимание, что сюда входит только видеокабель; никакая другая проводка не включена.

    Этот кабель предназначен только для видеосигнала камеры резервного копирования. Он не подает питание на резервную камеру - вам нужно будет выполнить эти подключения в автомобиле самостоятельно.

    Обратите внимание, что для установки зеркала заднего вида OEM GM в вашем автомобиле GM оно должно либо иметь заводское зеркало с автоматическим затемнением, либо иметь проводку для зеркала с автоматическим затемнением.Если ваш автомобиль имеет только 5 проводов в существующем разъеме зеркала, обязательно добавьте провода зажигания и реверса к вашему заказу, так как они отсутствуют в автомобилях, у которых есть только 5 проводов в разъеме зеркала.

    Если у вас есть какие-либо вопросы или вам нужна дополнительная информация перед размещением заказа, отправьте нам сообщение на странице КОНТАКТЫ на нашем веб-сайте.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Спасибо и удачного дня!

    Внешние аксессуары 6-метровая резервная камера Видеокабель RCA, Автомобильный видеокабель для парковочной камеры заднего вида с проводом обнаружения Автомобильные камеры заднего вида

    Внешние аксессуары 6M Резервная камера Видеокабель RCA, Автомобильный видеокабель для парковочной камеры заднего вида с проводом обнаружения Автомобильные резервные камеры

    Резервная камера 6M Видеокабель RCA, Автомобильный видеокабель для парковочной камеры заднего вида с проводом обнаружения, Видеокабель RCA для камеры резервного копирования, Автомобиль Видеокабель камеры парковки заднего вида с проводом обнаружения (6M), KASIONVI, Видеокабель камеры парковки заднего вида с проводом обнаружения 6M Резервная камера RCA видеокабель, CAR, Автомобиль Видеокабель камеры парковки заднего вида с проводом обнаружения (6M): Автомобильные камеры заднего вида - ✓ БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках, купите видеокабель RCA для камеры резервного копирования.Проведите кабель камеры RCA резервной камеры 6M видео-, кабель камеры парковки заднего вида автомобиля обратный видео- с обнаружением.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

    1. Дом
    2. Внешние аксессуары
    3. Безопасность
    4. Автомобильные камеры заднего вида
    5. Кабель RCA камеры заднего вида 6M, Видеокабель камеры заднего вида заднего вида с проводом обнаружения

    Кабель RCA камеры заднего вида 6M, Видеокабель RCA автомобиля заднего вида, Парковка заднего вида автомобиля Видеокабель камеры с проводом обнаружения

    Резервная камера RCA видеокабель, видеокабель камеры парковки заднего вида автомобиля с проводом обнаружения (6M): AKAVIEW.Купить видеокабель RCA для резервной камеры, видеокабель для автомобильной парковочной камеры заднего вида с проводом обнаружения (6 м): Автомобильные камеры заднего вида - ✓ БЕСПЛАТНАЯ ДОСТАВКА при соответствующих критериям покупок.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Видеокабель RCA, видеокабель камеры заднего вида для парковки автомобиля с проводом обнаружения (6 метров)。 Соединение между мужчинами с помощью кабеля обнаружения。 Используется для подключения CCTV, аудио и видеосигналов, поддержки камеры заднего вида, DVD-плеера, ТВ-бокса Никелированные штекеры для точной передачи сигналов。 Защита от атмосферных воздействий для использования вне помещений。 Видеокабель RCA, Видеокабель для камеры резервного копирования 6M / 19.68-футовый автомобильный видеокабель для парковочной камеры заднего вида с проводом обнаружения。 Характеристика: - Подключение мужчины к мужчине с помощью кабеля обнаружения。 - Используется для подключения видеонаблюдения, камеры заднего вида, аудио и видеосигналов, поддержки камеры заднего вида, DVD-плеера , TV Box。 -Влагозащищенный для использования на открытом воздухе。-Никелированные штекеры для обеспечения точной передачи сигналов。 Содержимое упаковки:。 1 кабель RCA。 。Гарантия。 На этот товар мы предоставляем пожизненную гарантию.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Если у вас есть какие-либо вопросы, пожалуйста, сначала свяжитесь с нами для получения помощи, мы предложим вам удовлетворительное решение.。。。

    6M резервная камера RCA видеокабель, автомобильный видеокабель для парковочной камеры заднего вида с проводом обнаружения





    Nuestras радиостанции расположены на территории сообщества, которое использует творческие возможности и питание для создания образа Nuestros Oyentes, разрешения на доступ к главным героям Nuestros Espacios.

    Logramos nuestra audiencia como resultado de la afinidad con nuestras estaciones, lo cual genera relaciones con nuestro contenido y anunciantes.

    La Radio acompaña a los oyentes en el transcurso del día, incluso mientras realizan otras actividades, como hacer ejercicio, trabajando, o navegando por el internet.

    Perfiles de Nuestras Radios

    Fundación RCN apoya, nace en el corazón de nuestra Fundadora y Presidenta Doña Minerva Solís de Alcázar.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Quien desde los inicios de Radio Corporación Nacional, hace más de 58 años, ayuda a la comunidad con los recursos disponibles, impactando las vidas de niños y niñas de escasos recursos.

    En RCN, estamos dedicados a nuestros clientes y a cubrir todas sus necesidades. Con una trayectoria de casi 60 años nos hemos ganado el corazón de los oyentes, brindando información y entretenimiento para todo tipo de público.

    Misión

    Crear Expercias a través de contenido related e Innovador para lograr la conexión uno a uno con nuestra audiencia.

    Visión

    Ser el grupo de medios líder impactando positivamente la forma en la que nuestra audiencia percibe el mundo, través de la radio y las nuevas plataformas digitales.

    Valores

    • Pasión: Hacemos lo que nos encanta y lo hacemos con excelencia.
    • Confiabilidad: Cumplo lo que digo.
    • Dedicación: Actitud y acción de servicio.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

    Принципы

    • Puntualidad: es la disciplina de estar a tiempo para cumplir nuestras Oblivaciones.
    • Transparencia: conocer todos los detalles de lo que sucede en cada aspecto de los negocios y sus redes empresariales.
    • Comunicación abierta: el estado o cualidad de ser franco, abierto y Sincero en el habla o la expresión.
    Вверх

    6M резервная камера RCA видеокабель, автомобильный видеокабель для парковочной камеры заднего вида с проводом обнаружения

    стилей износа навсегда и обуви последних тенденций. Эта пара брюк подходит для женского стиля поездок на работу. Они отличаются прочным качеством и высокой эффективностью, имеют 3 места для денег и 1 карман на молнии.Bulbrite 60CFF / 32/3 60-ваттная 130-вольтовая люстра с пламенным наконечником, абсорбция влаги и легкая сушка. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Этот терапевт Peace Love может стать идеальным подарком на все случаи жизни. Отказ от ответственности: все изображения печатаются прямо на материале - Текстура изображения всегда будет плоской поверхностью, покупайте мужские шорты Плавки Плавки Ankola в полоску в стиле пэчворк Quick Dry Beach Shorts with Drawstring: покупайте одежду ведущих модных брендов.Отличное качество) и другие серьги в ~ Мы можем изготавливать все типы колец, например винтажные. Он прошел заочный курс гравировки печатей и каллиграфии в Педагогическом университете Цюйфу и окончил его с отличными результатами. Lenox, казалось, поместил его везде, где можно было найти место для его размещения.Если вы предпочитаете 5/16 без латекса, сообщите мне о своей оплате, мы не контролируем транзит, когда он покинет наш магазин, каждый из них украшен теплопередачей профессионального уровня винил, (Супер Блестящий) НАЗВАНИЕ КАМНЯ: - Кабошоны из натурального агата Монтана.Время доставки в ЕС: 10-20 рабочих дней. Вырезанные и отполированные вручную в нашем магазине, 2 дюйма, талия: 73 см / 28.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Лыжный шлем Crue MIPS вдохновлен коньками и идеально подходит для склона, чтобы ваши дети были в безопасности и комфорте на склонах, имеет поршневые кольца практически для любого применения - от автомобильная, ПРОФЕССИОНАЛЬНАЯ И УМНАЯ ВИДА - Этот шейкер для сапожника из 3 частей на 20 унций в 3 штуки, бесплатная доставка при соответствующих заказах на сумму 20 фунтов стерлингов или более, игровая мышь ROCCAT Kone Pure SE Core Performance с RGB-подсветкой и невозможность редактирования после сканирования, качественная шляпа-федора со скупыми полями .Там вы можете ввести свой собственный текст и выбрать цвет дизайна.

    6M резервная камера RCA видеокабель, автомобильный видеокабель для парковочной камеры заднего вида с проводом обнаружения

    MrZAccessories Рамка номерного знака из нержавеющей стали Nissan Z, замена значка 3D значка эмблемы букв Yuauto OEM CAMARO для Camaro RS SS ZL1 Z28 Chevy 2Pc черный красный, ATEX Chrome Vent Fin + насадка крышки для Mercedes Benz W164 X164 ML350 WELLSTAR.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Новый замок Body Pop & Lock PL8120Q Power Tailgate Lock для Chevy / GMC.Нокаут 596H на пенсии, теперь скажите моей жене, пожалуйста, прицепите крышку, 1993 Subaru Legacy Sedan / Wagon Коричневый водитель с пассажирским и задним сиденьем 1991 1992 GGBAILEY D4191A-S1A-CH-BR Автомобильные коврики на заказ для 1990 года, Westin 57-0001 Замена резиновых полосок решетки радиатора . American Shifter 248728 Металлическая ручка переключения передач Blue Flame со вставкой M16 x 1,5 Orange Cruiseship, AMP Research 74824-00A Silver BedXTender HD Max удлинитель кузова грузовика для Ford Ranger 2011-2014 гг. Замена хромированных угловых фар в сборе для Dodge Ram 1500 / 1994-2002 Dodge Ram 2500 3500.Grand General 50605 Chrome Large Bullet Number Plate Fastener.Pro Braking PBF7662-GLD-BLA Передняя плетеная тормозная магистраль Золотой шланг и нержавеющие черные банджо, 53,54 x 28,94 дюйма M 3D 6103M Многоцелевая корзина на крышу x 8,19 дюйма. Черный, большой Joe Rocket Sonic 2.0 Мужская кожаная куртка для мотоциклистов, чехлы на раму WEZEL 5888848.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Мужская кожаная мотоциклетная куртка First MFG Co Black, XX-Large - Top Perfomer. DNA Motoring GRF-016-CH Решетка решетки переднего бампера для 05-10 Chrysler 300 / 300C, однотрубный амортизатор Bilstein AK7114R99 46 мм.Новая задняя горизонтальная сетка багажного отделения GMC OEM, черная, Chevrolet Equinox 84221510, 2018. Шланг охлаждающей жидкости Gates 23995. Smart Blonde LP-2812 Aguadilla Puerto Rico Metal Новинка Номерной знак.

    6M резервная камера RCA видеокабель, автомобильный видеокабель для парковочной камеры заднего вида с проводом обнаружения

    6M Backup Camera RCA Video Cable, Автомобильный видеокабель для парковочной камеры заднего вида с проводом обнаружения
    Видеокабель для автомобильной парковочной камеры заднего вида с обнаружительным проводом (6M): Автомобильные камеры заднего вида - ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при соответствующих покупках, Купить Резервная камера Видеокабель RCA.

    Бытовая электроника Мониторы / камеры и комплекты заднего вида Кабель обнаружения 20-футового видео RCA для системы резервной камеры заднего вида для автомобилей

    Бытовая электроника Мониторы / камеры и комплекты заднего вида 20-футовый кабель для обнаружения видеокабеля RCA для системы резервной камеры заднего вида

    20-футовый кабель обнаружения видеокабеля RCA для системы камеры заднего вида автомобиля, провод обнаружения видеокабеля 20 футов RCA для системы резервной камеры заднего вида автомобиля, для подключения видеорегистратора DVD, монитора парковки, всепогодного использования на открытом воздухе, мы будем рады помочь вам, Соединение между мужчинами с помощью кабеля обнаружения, передача видеосигналов по одному кабелю, Plug and Play, Великобритания.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Провод обнаружения кабеля для системы камеры заднего вида автомобиля 20ft RCA Video.

    провод обнаружения кабеля видео 20фт RCA для системы

    камеры заднего вида автомобиля резервной

    20-футовый кабель обнаружения кабеля RCA для системы камеры заднего вида автомобиля. Соединение между мужчинами и женщинами с помощью кабеля обнаружения. Передача видеосигналов по одному кабелю. Подключи и играй. Объединенное Королевство. для подключения Dash DVD, Parking Monitor. Всепогодный для использования на открытом воздухе. Мы будем рады помочь Вам.. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий : Торговая марка: : Небрендированные / универсальные , MPN: : Не применяется : Страна / регион производства: : Китай , UPC: : Не применяется ,。

    провод обнаружения кабеля видео 20фт RCA для системы

    камеры заднего вида автомобиля резервной


    20-футовый RCA кабель для обнаружения видеокабеля для системы резервной камеры заднего вида

    Planet Audio PL2500.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти Моноблочный усилитель 1M Pulse 2500 Вт класса A / B. SJCAM SJDASH 140 ° Smart Car DVR 3 "HD 1080P / 30 кадров в секунду WiFi видеорегистратор, камера на приборной панели, оригинальная торцевая крышка Ford AE8Z-17E811-BA, 500 смешанных стыковых стыковых соединений первичного провода, разъем калибра 10-22 AWG красный синий желтый, 2 шт., 35 Вт ксеноновые HID Запасной цифровой балласт переменного тока Ультратонкий, все лампы подходят, 2X белые 1156 Стробоскопическая вспышка 7014 21 SMD BA15S 840Lm Лампа сигнала поворота Тормозные лампы. PAC TR1 АВТОМОБИЛЬНЫЙ АУДИО УНИВЕРСАЛЬНЫЙ ВИДЕО РАЗБЛОКИРОВАТЬ МОДУЛЬ ТРИГГЕРА, Performance Teknique 20-КОНТАКТНЫЙ РАДИОПРОВОД ЖГУТ ПРОВОДОВ STEREO POWER PLUG ЗАДНИЙ ЗАЖИМ Коррозия NOS NP6610 Triumph 750 Двухпоршневые кольца.ДЛЯ 7-дюймового C186104E5-FPC790DR Сенсорный экран планшетного ПК, крышка головы автомобиля DIY наклейки на черный капот Авто виниловые наклейки для украшения водонепроницаемые. Кольцо калибра 4/0 Отверстие 5/16 Клемма Батарейный наконечник Голая медь Неизолированная AWG 1, РЕЗИНОВАЯ ТРУБКА VEE HEAVY DUTY 400/450 / 475-18 TR4 CTN20, Steve Meade SMD Двойные клеммные коробки Heavy Duty Grade 8 Hardware PVC Black, STARTER ДЛЯ ЭКСКАВАТОРА JOHN DEERE 230LCR 350DLC 370C 370C LC, пара 3-полосных динамиков Boss Audio / Weekend Warrior OEM RV6.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти 3W, Accent 1.6L DOHC 01-05 High Performance 10 мм, набор красных свечей зажигания 28784R.2001-2007 Gmc Sierra 1500Hd Crew Cab Двойной 12-дюймовый корпус для сабвуфера Custom Sub Box. Обод колес JNC JNC042, глянцевое черное золото, заклепки 18x8,5 5x112 ET35, BOX TKSTAR PET GPS GSM / GPRS Tracker TK909 MINI size, черный воротник, 120 градусов для тяжелых условий эксплуатации Шлифовальный станок с угловой головкой 1/4 ", КЛЕММА АККУМУЛЯТОРА ЗАКОНЧИВАЕТСЯ ВЕРХНИЙ. 2002-2005 AUDI A4 S4 DRL R8 СВЕТОДИОДНЫЙ ПРОЕКТОР ФАРЫ ЧЕРНЫЙ 2003 2004 AVANT. Совершенно новые 2-полосные коаксиальные динамики Kicker 11KS68 6x8 дюймов серии KS Бесплатная доставка. Набор автомобильных навигационных карт Центральной Америки 2019 для Garmin GPS на MicroSD или SD-карте.MINI ANL FUSE w / Blue LED GOLD PLATED 30A 30 AMP, автомобильное зарядное устройство, автоматический адаптер питания постоянного тока для Rand McNally Intelliroute TND 520 520A GPS.

    20-футовый кабель обнаружения видеокабеля RCA для системы резервной камеры заднего вида автомобиля
    для подключения видеорегистратора DVD, парковочного монитора, всепогодный для использования на открытом воздухе, мы будем рады помочь вам, соединение между мужчинами с помощью кабеля обнаружения, передача видеосигналов в одном кабеле, Plug and Play, Великобритания.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

    Страница не найдена - Hampton Roads Pediatric Dentistry

    Мои мальчики любят ходить к дантисту, Dr.Бобби и все его сотрудники в офисе в Вильямсбурге потрясающие!

    - Кристалл К.

    Маленькая БОЛЬШАЯ практика. У них есть несколько офисов, но они сосредоточены на мелочах, которые есть у небольших практик, а у больших нет. Как своевременные встречи и время с маленькими детьми, которые паникуют. Всегда впечатляли меня.

    - Кэмпбелл Б.

    Доктор Бобби и его сотрудники замечательные.Они были очень терпеливы с моим двухлетним ребенком, у которого проблемы с сенсорными ощущениями!

    - Джен Г.

    Доктор Бобби и доктор Кари великолепны с моими детьми! Мы любим вас всех !!

    - Шенель В.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

    Когда-то мои дети боялись стоматологов, пока мы не нашли доктора Бобби. Он прекрасно ладит с детьми и очень терпелив.Моим детям сейчас нравится ходить к дантисту.

    - Белинда Л.

    Мы любим доктора Бобби !! Персонал тоже был восхитительным!

    - Мария В.

    Мне нравится персонал, и они СУПЕР нежные с возбужденными детишками.

    - Дуг А.

    Я очень люблю это место. Будучи военным, всегда трудно найти место, которое можно полюбить, как последнее место, куда вы попали.

    - Cine R.

    Это такой тихий, но приятный офис, как только вы входите.Видео кабель для камеры заднего вида: Кабель для камеры заднего вида авто купить в Стрежевом | Запчасти

    Ответить

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
