Карбюратор К-151 часто устанавливался на российские легковые и малотоннажные авто. Эти агрегаты выпускаются ООО «Пекар». Производитель считает, что это лучшие и самые надежные карбюраторы из всех существующих. На заводе изготавливается три версии приборов для установки на четырехцилиндровые силовые агрегаты ЗМЗ и УМЗ объемом 2,45 литра. Ввиду сложности устройства карбюраторов К-151, регулировка и ремонт вызывали определенные затруднения у владельцев.

Устройство

В корпусе прибора проходят два канала – это камеры карбюратора. На дне каждой имеются заслонки с механическим приводом. Камер в карбюраторе две. Дроссельные заслонки открываются последовательно одна за другой по мере увеличения нагрузок. Первая камера и ее заслонка работают при малых и средних нагрузках. Вторая камера действует только при высоких.

В средней части корпуса имеются диффузоры. Они предназначены для создания разрежения, которое затем будет способствовать забора бензина из поплавковой камеры карбюратора.

Особенности поплавкового механизма

В конструкции поплавковой камеры карбюратора К-151 на УАЗ есть отличия от любых аналогичных приборов отечественного производства. Механизм вместе с запорной иглой находится внутри корпуса. Чтобы визуально проверить состояние камеры, требуется снять верхнюю крышку. При этом не нужно нарушать взаимодействие поплавка и бензина. Эта конструкция называется поплавковой камерой с подачей топлива снизу.

Особенности конструкции

Прибор представляет собой три отдельные части. Верхняя выполняет функцию крышки. На ней имеются шпильки, посредством которых устанавливается воздушный фильтр. Кроме того, в крышке предусмотрены балансировочные отверстия для поплавковой камеры, детали пускового механизма, винты крепления к корпусу.

В средней части находится поплавковая камера механизма, топливоподводящий штуцер, к которому подключатся шланги карбюратора К-151, а также дозирующая система.

В нижней части расположены дроссельные заслонки и их механизм, а также устройство, обеспечивающее двигателю работу на холостом ходу. Оно закреплено при помощи винтов через картонную и текстолитовую прокладки. В устройстве имеются и другие системы, без которых работа прибора будет невозможна.

Особенности поплавкового механизма

Данный механизм нужен для того, чтобы в поплавковой камере всегда был определенный уровень топлива. Уровень бензина должен поддерживаться, чтобы двигатель мог работать стабильно. Если топлива будет меньше, то смесь станет бедной, что скажется на расходе топлива. Уровень контролируется при помощи поплавка и специального клапана. Когда уровень нормальный и поплавок поднят, клапан будет закрыт и не допустит попадания новой порции бензина.

Когда уровень горючего недостаточный, поплавок опустится вниз и откроет игольчатый клапан, тем самым обеспечивая доступ бензину. По мере того, как камера будет заполняться, поплавок будет подниматься вверх. В результате закроется игольчатый клапан.

Одновременно с тем, что расход топлива непостоянен, меняется и его подача со стороны топливного насоса. Это позволяет исключить повышение давления на входе карбюратора. Уровень в поплавковой камере непостоянный и не сохраняется в разных режимах работы мотора.

ГДС – главные дозирующие системы

ГДС в первой и второй камере карбюратора имеют одинаковое устройство. Дозирующие системы состоят из топливных и воздушных жиклеров карбюратора. В К-151 они установлены в нижней части в поплавковой камере. Под жиклерами в двух камерах имеются эмульсионные трубки.

Система холостого хода

Это полностью автономная система для приготовления смеси. Она обеспечивает интенсивное распыление бензина в потоке воздуха, поступающего в камеры сгорания в режиме холостого хода. Благодаря этой системе, мотор может стабильно работать при закрытых или прикрытых дросселях.

Зачастую именно с этой системой у многих возникают проблемы. Не зная устройство карбюратора К-151, ремонт и регулировка холостого хода могут вызвать массу трудностей (особенно на грязных, необслуживаемых карбюраторах).

Установка

Карбюратор устанавливается на коллектор и заворачивается болтами. Посадочное место на автомобилях рассчитано именно на эту модель карбюратора.

Далее нужно подключить шланги, которых имеется несколько, а подключаются они в определенном порядке. Так, главный патрубок подключатся к штуцеру под поплавковой камерой. Обратку соединяют с нижним отводом. Тонкие шланги идут от ЭМК. Один из этих патрубков соединяется с клапаном экономайзера ХХ. Второй соединяется с нижним штуцером, расположенным с другой стороны от корпуса заслонок. Еще один вывод подключатся к вакуумному регулятору УОЗ.

Типичные неисправности

Неисправностей у карбюраторов не так уж и много. Зная устройство карбюратора К-151, ремонт и регулировка не вызовет трудностей даже у новичков. Неисправности связаны с неверной регулировкой или неправильным ремонтом.

Так, одна из самых главных неисправностей, устранить которую очень сложно, это повышенный расход топлива. Также выхлопные газы могут быть темными ли черными. Потеря динамики говорит о неисправности в системе питания. Еще одна популярная неисправность – это холостой ход. Он либо пропадает совсем, либо мотор на холостом ходу не может работать стабильно.

Чаще всего большинство проблем можно решить прочисткой жиклеров карбюратора К-151. Воздушные и топливные жиклеры могут забиваться из-за некачественного бензина, старых шлангов, грязных воздушного и бензинового фильтра.

Другая причина, из-за которой двигатель может работать нестабильно – это перегрев карбюратора. Металл корпуса агрегата очень мягкий и по причине перегрева легко деформируется. В результате между крышкой и корпусом образуется щель. Через нее подсасывается лишний воздух, и отрегулировать карбюратор хоть как-то стабильно не представляется возможным. Нередко причиной неисправности карбюратора К-151 может быть износ элементов и узлов. Это касается резиновых мембран, пружинок, жиклеров.

Мотор глохнет на холостом ходу

Чаще всего причина в засоренном топливном жиклере холостого хода. Он находится на электромагнитном клапане. Также причиной становится и сам электромагнитный клапан. Если элемент рабочий, а холостого хода нет, то нужно чистить жиклер и канал ХХ. Зная устройство карбюратора К-151, ремонт, регулировка и тюнинг его не потребуют много времени.

Что делать, если его заливает топливом?

Причиной большого количества топлива может быть игольчатый клапан. Если игла износилась, она уже не может удерживать давление топлива, и оно поступает в поплавковую камеру. Для ремонта нужно снять крышку, снять ось поплавка, выкрутить клапан и заменить его новым.

Провал

При нажатии на газ двигатель не набирает скорость, замедляется и может заглохнуть – такие провалы случаются чаще всего из-за засоренной ГДС.

Устраняется эта неисправность при помощи прочистки главной дозирующей системы. Также провалы могут быть из-за неполадок ускорительного насоса. Изношенные элементы следует заменить, а канал прочистить сжатым воздухом.

Заключение

Установка карбюратора К-151 вместо старого К-126 даст значительный прирост мощности и хорошую топливную экономию. При регулярном уходе этот карбюратор не доставит владельцу лишних проблем. Ремонт заключается в замене ремкомплектов.

Особенности карбюратора К-151

Карбюратор К-151, К-151Д устанавливают на двигатели модели 402 и 4021.

Карбюратор К-151 (рис. 1) состоит из трех основных разъемных частей, соединенных через уплотняющие прокладки винтами

Верхняя часть — крышка карбюратора включает воздушный патрубок, разделенный на два канала, с воздушной заслонкой в канале первой камеры.

Средняя часть состоит из поплавковой и двух смесительных камер и является корпусом карбюратора.

Нижняя часть — корпус дроссельных заслонок включает смесительные патрубки с дроссельными заслонками первой и второй камер карбюратора.

Прокладка между средней и нижней частями карбюратора — является уплотнительной и теплоизоляционной.

Конструктивно карбюратор состоит из двух смесительньных камер — первой и второй.

Каждая из камер карбюратора имеет собственную главную дозирующую систему.

Система холостого хода — с количественной регулировкой постоянного состава смеси (автономная система холостого хода).

Во второй камере карбюратора имеется переходная система с питанием топливом непосредственно из поплавковой камеры, которая вступает в работу в момент открытия дроссельной заслонки второй камеры.

Ускорительный насос — диафрагменного типа.

Для обогащения горючей смеси при полной нагрузке во второй камере предусмотрен эконостат.

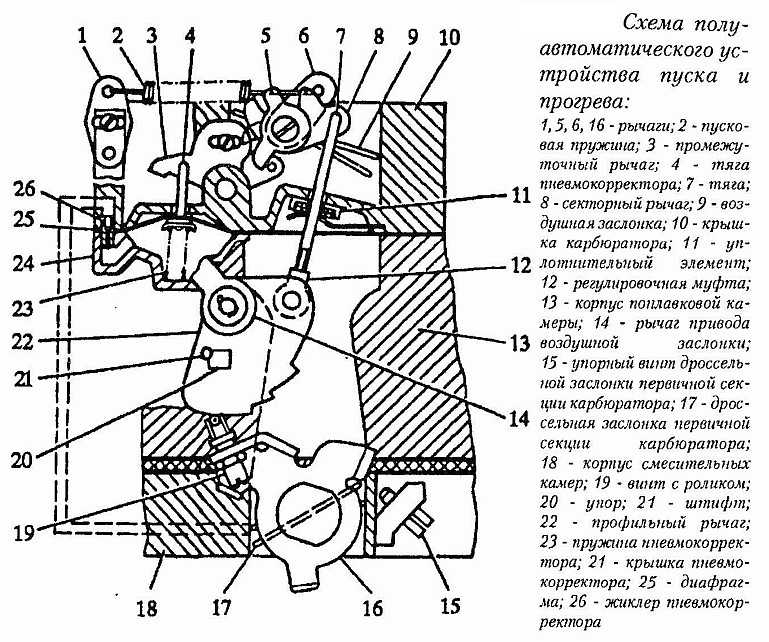

Рис. 2. Схема полуавтоматического устройства пуска и прогрева

Система пуска холодного двигателя (рис. 2) — полуавтоматического типа, состоит из пневмокорректора, системы рычагов и воздушной заслонки, закрытие которой перед пуском холодного двигателя производится водителем при помощи ручного привода.

В момент пуска двигателя пневмокорректор, используя разрежение, возникающее под карбюратором, автоматически приоткрывает воздушную заслонку на требуемый угол, обеспечивая устойчивую работу двигателя при прогреве.

При вытягивании ручки тяги воздушной заслонки необходимо нажать на педаль акселератора.

Система отключения подачи топлива (экономайзер принудительного холостого хода) вступает в работу на режиме принудительного холостого хода при торможении автомобиля двигателем, когда нет необходимости в подаче топлива в двигатель.

Тем самым обеспечивается экономия топлива и уменьшается выброс токсичных веществ в атмосферу.

Система отключения подачи топлива карбюратора К-151 состоит из блока управления 33 (см. рис. 1), микровыключателя 35 электромагнитного клапана 32 и экономайзера принудительного холостого хода.

Микровыключатель и экономайзер принудительного холостого хода размещаются на карбюраторе, электромагнитный клапан — блок управления — на щитке передка кабины.

Блок управления 33 представляет собой устройство, которое в зависимости от частоты электрических импульсов, поступающих с катушки зажигания, управляет электромагнитным клапаном 32.

При отпущенной педали акселератора контакты микровыключателя 35 должны быть разомкнуты.

При отпущенной педали акселератора и частоте вращения коленчатого вала двигателя более 1400 мин ^-1 блок управления не подает напряжения на электромагнитный клапан, в результате чего через каналы электромагнитного клапана атмосферный воздух поступает в экономайзер принудительного холостого хода, клапан которого перекрывает канал холостого хода.

В случае нарушения нормальной работы системы отключения подачи топлива (двигатель не пускается или «глохнет» при отпущенной педали дроссельных заслонок) необходимо прежде всего убедиться в надежности электрических контактов элементов системы, после чего следует последовательно проверить работоспособность электромагнитного клапана, микровыключателя и блока управления.

Для проверки электромагнитного клапана и микровыключателя необходимо разъединить электрический разъем блока управления, включить зажигание (двигатель не пускать!) и со стороны моторного отсека одной рукой плавно открыть и закрыть несколько раз дроссельные заслонки карбюратора, а другой — придерживать электромагнитный клапан.

При исправном электромагнитном клапане и предохранителе и при исправном и правильно отрегулированном микровыключателе должно ощущаться срабатывание электромагнитного клапана (вибрация, щелчки).

Для проверки блока управления необходимо вставить разъем в блок, включить зажигание, пустить двигатель и прогреть его.

Затем со стороны моторного отсека одной рукой открыть дроссельные заслонки примерно на 1/3 хода, другой — придерживать электромагнитный клапан.

Резко отпустить дроссельные заслонки. При этом, если блок управления исправлен, электромагнитный клапан должен отключиться, а при снижении частоты вращения коленчатого вала примерно до 1050 мин ^-1 электромагнитный клапан должен включиться.

Все системы карбюратора соединены с поплавковой камерой, уровень топлива в которой поддерживается поплавком 2 и топливным клапаном 1 (см. рис. 1).

Основные дозирующие элементы карбюраторов приведены в табл. 1.

Основные дозирующие элементы карбюраторов К-151 (ЗМЗ-402), К-151Д (ЗМЗ-406)

Параметры	Первая камера		Вторая камера
Тип	К-151	К-151Д	К-151	К-151
Жиклер топливный главный, см ³ /мин	220±3,0	220+3,0	380±5,0	380±5,0
Жиклер воздушный главный, см ³ /мин	330±4,5	330±4,5	330±4,5	330±4,5
Блок жиклеров холостого хода, см ³/мин:
трубка холостого хода	95±1,5	95±1,5	─	─
трубка эмульсионная	85±1,5	85±1,5	─	─
Жиклер воздушный холостого хода	330±4,5	330±4,5	─	─
Жиклер эмульсионный холостого хода	280±3,5	280±3,5	─	─
Жиклер топливный переходной системы, см ³ /мин	─	─	150+2,0	150+2,0
Жиклер воздушный переходной системы, см ³ /мин	─	─	270±3,5	270±3,5
Диаметр отверстия распылителя ускорительного насоса, мм	0,4 ^+0,03	0,4 ^+0,03	─	0,4 ^+0,03
Диаметр отверстия в винте эконостата, мм	1,1 ^+0,06	1,1 ^+0,06	─	2 ^+0,06
Диаметр отверстия перепуска топлива в бак, мм	1,1 ^+0,06	1,1 ^+0,06	─	─
Диаметр седла топливного клапана, мм	2,2 ^+0,06	2,2 ^+0,06	─	─
Диаметры диффузоров, мм:
малых	10,5 ^+0,1	10,5 ^+0,1	10,5 ^+0,11	10,5 ^+0,11
больших	23 ^+0,045	23 ^+0,045	26 ^+0,045	26 ^+0,045
Масса поплавка в сборе — не более 12,5 г.

Первичную камеру любого карбюратора легко определить по воздушной заслонке.

Воздушная заслонка стоит в верхней части диффузора карбюратора. И какие жиклеры стоят рядом с этой камерой являются жиклерами первичной камеры.

Карбюратор К-151: устройство, регулировка, неисправности

Карбюратор серии К-151 на «Газель» производится с широкой крышкой. Клапана у модификации способны выдержать большое давление. Среди особенностей важно упомянуть качественный насос, который установлен в устройстве. Также модель активно нахваливают за широкую камеру. Особый интерес у людей вызывает регулировка карбюратора К-151. Видео на эту тему нужно посмотреть перед разбором устройства. Во время регулировки важно четко придерживаться инструкции. Чтобы детально разобраться в указанном вопросе, рекомендуем в первую очередь изучить устройство карбюратора К-151.

Общее устройство карбюратора

Рассмотрим карбюратор «Газель» К-151, который включает в себя диффузор и систему клапанов, находящихся в широкой камере. В нижней части модели имеется насос. Также устройство карбюратора К-151 имеет нагнетатель с трубкой. Держатель фиксируется на резьбе. На боковой части модели размещен распылитель, который соединен с патрубком.

Ограничитель применяется с жиклером. В нижней части карбюратора располагается топливная система. Также схема карбюратора К-151 включает в себя штуцер, который применяется с малой иглой. Поплавковый механизм располагается под камерой. Отдельного внимания в устройстве заслуживает переходник. В данном случае он используется с дроссельной заслонкой. Подключение карбюратора К-151 происходит через нагнетатель.

Поплавковый механизм

Поплавковый механизм у карбюратора изготовлен с двумя подкладками. Стойки у него находятся только с одной стороны. Чтобы прочистить данный механизм, потребуется снять только верхнюю крышку модификации. Также надо отметить, что трубка отходит от центральной камеры. В нижней части механизма ставится блок на карбюратор К-151. Неисправности у него редко возникают, потому что используется две накладки. При холостом ходе они могут довольно сильно стираться. При необходимости накладку можно вырезать самостоятельно из небольшого куска резины.

Система клапанов

Система клапанов у карбюратора отвечает за впрыск топлива. На стойки оказывается большое давление. Первичная камера модификации выполнена с двумя опорами. В центральной части устройства имеется небольшая крышка. Чтобы ее отрегулировать, придется воспользоваться ключом. В боковой части системы клапаном подводится трубка на карбюратор К-151. Неисправности механизма при необходимости всегда можно устранить самостоятельно. Вставки у модели в данном случае используются из резины. Жиклер от клапанов находится сержу. Чтобы клапан заменить самостоятельно, потребуется специальное оборудование. Специалисты говорят, что трубку периодически необходимо прочищать. Для этого подойдет длинный шомпол. Воду целесообразнее подавать под большим давлением.

Регулировка держателя

За счет вращения держателя осуществляется регулировка карбюратора К-151. Видео в Интернете по этому поводу не всегда полностью раскрывают тему. У данной модификации держатель находится с боковой части от жиклера. Чтобы его прокрутить, потребуется короткий ключ Г-образной формы. Вращать его необходимо по часовой стрелке. Во время этого процесса человек должен следить за положением клапана. Если он отклоняется назад, значит, держатель необходимо больше проворачивать по часовой стрелке. В некоторых случаях заслонка при регулировке может западать. В данном случае винт необходимо постоянно держать в прижимном состоянии. Чтобы достать заслонку, ее необходимо поддеть острым предметом со стороны первичной камеры.

Вторичная камера модификации

Вторичная камера в данной модификации включает в себя мощный насос и набор дисков. Пропускной клапан в данном случае находится в нижней части камеры. Также надо отметить, что у этой модели имеется жиклер, который взаимодействует с топливной системой. При обнаружении неполадок рекомендуется сразу проверить работоспособность центрального штуцера. Если игла не двигается, значит, канал забит.

Прочистить камеру проще всего при помощи сопла. Дополнительно она продувается струей воздуха под давлением. При этом важно не повредить систему клапанов. Холостой ход карбюратора К-151 настраивается держателем. У некоторых людей возникают проблемы именно с регулятором, который находится в камере. В данной модификации он соединен с валиком.

Чтобы проверить регулятор, необходимо снять крышку и отсоединить верхний насос. Только после этого достается непосредственно стойка. В первую очередь отсоединяется валик. После этого необходимо осмотреть основание регулятора. У данного карбюратора он выполнен с небольшой подставкой. Если она деформирована, значит, модель придется полностью заменить. Еще проблема может крыться в искривленной перегородке. Происходит это из-за перегруженности клапанов. Перегородку можно поменять отдельно. В данном случае нет необходимости полностью снимать регулятор.

Неисправности насоса

Насос у данного карбюратора применяется с малой стойкой. В верхней части модификации имеется ручка, которая соединяется с корпусом. Также там есть винт, который зажимает стойку. Основные поломки модели связаны именно с ручкой. Ремонт карбюратора К-151 в такой ситуации нужно начинать с осмотра основания насоса. После этого проверяется трубка от стойки. Внутри насоса имеется небольшой поршень. Чтобы до него добраться, нужно снять нижнюю крышку. Только после этого удастся скрутить винт и осмотреть полностью внутренности модификации. При этом переходник не нужно трогать. При замене ручки особое внимание необходимо уделить жиклеру. В некоторых случаях он быстро западает. Стойку разрешается поменять без крышки. Во время этого самое главное — не повредить поплавок.

Ремонт регулятора

Если рассматривать регулятор вторичной камеры, то нужно отметить, что его в карбюратор К-151 Д устанавливают с двумя стойками. Накладки применяются только в верхней части устройства. При замене регулятора в первую очередь снимается крышка. Следующим шагом убирается перегородка. В последующем ее придется хорошо смазать. Заслонки в данном случае трогать не нужно.

Перегородка у этого карбюратора фиксируется только на одном зажиме. Фиксатор сидит довольно прочно, поэтому его необходимо поддеть. Особое внимание нужно уделить стойке. Держатель целесообразнее не отпускать при этом. Если зажимной винт выпадает, его надо сразу поставить на место. Иногда западает непосредственно регулятор. Происходит это из-за смещения опоры. В такой ситуации специалисты рекомендуют проверить боковую стойку и целостность камеры.

Как заменить штуцер в устройстве?

Штуцер, который имеет карбюратор К-151, играет роль держателя. Он необходим для нормальной работы клапанов. Если штуцер сбивается, то клапаны быстро изнашиваются. Еще данный процесс сопровождается перегревом первичной камеры. Смазка также нарушается. Чтобы исправить эту ситуацию, нужно уметь правильно осмотреть штуцер. Для этого не потребуется много времени. В первую очередь ставится блок для фиксации механизма. Также можно воспользоваться обычными тисками. После этого необходимо найти зажимные винты на верхней крышке. Они находятся по сторонам и скрыты накладками. После снятия крышки сдвигается в сторону центральный клапан. При этом насос полностью вынимается.

Затем придется внимательно осмотреть клапана. Если на них видны потемнения, значит, смазка карбюратора нарушена. Насос также может от этого пострадать. Далее достается непосредственно штуцер. У его основания имеется небольшая головка. Когда она деформируется, модель не может выдерживать давление, которое создается внутри камеры. Головка у данной модификации установлена съемного типа. Однако достать ее отдельно довольно проблематично. В данном случае придется полностью менять штуцер.

Замена прокладок

Прокладки у карбюратора отвечают за герметизацию камер. Если рассматривать нижние прокладки, можно заметить, что у них имеется узкая основа. Они зажимаются винтами на корпусе. Чтобы поменять накладки на вторичной камере, в первую очередь надо зафиксировать карбюратор К-151. После этого отвинчивается жиклер. Заслонки при этом не надо трогать. Многие допускают ошибку, когда сразу берутся за все винты. Откручивать их надо по одному. Таким образом, накладка никогда не прогнется. Если рассматривать верхнюю камеру, то там все обстоит немного иначе. В первую очередь для ремонта фиксируется карбюратор. Следующим шагом зажимается клапан. При этом держатель должен находиться в неподвижном состоянии. Винты необходимо скручивать по одному. Дополнительно человек должен следить за положением стойки. Иногда накладка начинает сразу сползать.

Все это приводит к тому, что она может повредиться. Чтобы этого избежать, придется воспользоваться помощью товарища. Один человек должен следить только за держателем и при этом заниматься винтами. Товарищ обязан контролировать накладку. Если она начинает сильно прогибаться, значит, ее придется однозначно менять. Также стоит отметить, что прокладка имеется в первичной камере карбюратора. Располагается она сразу за крышкой. Фиксируется колпачок на четырех винтах. Перед тем как закручивать все обратно, особое внимание надо уделить смазке основных узлов. При этом края камер должны быть хорошо зачищены.

Запорный механизм

Запорный механизм, который имеет карбюратор К-151, отвечает за подачу топлива. Он включает в себя жиклер, а также насос малой мощности, от которого отходит трубка. Первичная камера модификации находится в нижней части. Основная проблема устройства кроется в неправильной работе расширителя. Он устанавливается на специальном переходнике.

Нужно сразу проверить переходник на наличие засора. Для этого придется отсоединить насос и осмотреть основание камеры. Расширитель на карбюраторе фиксируется двумя зажимами, которые находятся с обеих сторон. Воздушный жиклер в данном случае не должен соприкасаться с держателем. При замене расширителя рекомендуется тщательно зачистить голову. При этом верхнюю крышку нельзя сильно затирать.

Ремонт дроссельной заслонки

Дроссельная заслонка, которую имеет карбюратор К-151, способна двигаться только в одном направлении. Она выходит из строя из-за большой перегруженности стойки. Происходит это из-за нарушения системы впрыскивания. Чтобы исправить эту ситуацию, в первую очередь рекомендуется осмотреть переходник, который находится под насосом. Самое простое — это поменять прокладку. Если на основании видны царапины, значит, возникает трение с клапаном.

Все это, в конечном счете, дает большую нагрузку на топливную систему и заслонку. Чтобы поменять клапан, достаточно отсоединить верхнюю крышку. При этом регулировочный винт нельзя трогать. В последующем его будет сложно настроить. Особое внимание при замене клапана надо уделять передней стойки. Винт на ней не должен зажиматься до упора. Если заниматься непосредственно заслонкой, то придется снять жиклер. При этом трубку не стоит отсоединять. Вынимается заслонка вручную, а фиксатор отодвигается в сторону.

Как заменить дренажную трубку?

Дренажная трубка у этого карбюратора находится под вторичной камерой. У нее малая длина, однако порой она сильно закручивается. В данном случае сказываются все механические повреждения корпуса и лишняя тряска. Чтобы свинтить трубку со стороны жиклера, необходимо иметь ключ небольшого размера. Выходные отверстия патрубка нужно сразу очистить от пыли. Для этого можно воспользоваться тряпкой. После этого патрубок отсоединяется со стороны камеры.

способы устранения неисправностей и ремонт своими руками + видео

Содержание

Устройство
Модификации К-151
Основные неисправности
- Не держит холостые обороты
- Заливает карбюратор
- Замерзание карбюратора
Модернизация и ремонт карбюраторов К-151
- Видео: как доработать К-151

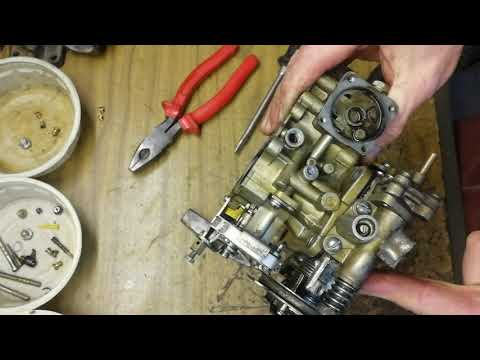

Как разобрать К-151
Сборка узла

Состояние топливной системы автомобиля напрямую влияет на расход горючего и другие технические характеристики двигателя. Карбюратор поныне используется как один из важнейших элементов, и требует соответствующего внимания и заботы.

Устройство

Как и для всех карбюраторов, в задачи этого узла входит приготовление ТВС (смесь воздуха и горючего). Смешивание обязано производиться по чёткой и программированной схеме, иначе автомобильный двигатель будет получать несбалансированное питание. Устройство должно распознавать несходность нагрузок силового агрегата на холостых, средних и оптимальных оборотах.

Составные элементы карбюратора:

Корпус с поплавковой камерой.
Заслонки, управляемые приводом, интегрированным с педалью газа автомобиля.
Крышка, в которой конструкцией предусмотрен запорный механизм и заслонка для воздуха.
Система ХХ (холостой ход), рассчитанная для стабильного функционирования мотора в этом режиме. Она, в свою очередь, включает в конструкцию обратный канал, винты для настроек с уплотнительными кольцами, жиклёры и т. д.
Основная дозирующая система (ОДС) необходима для непосредственного смешивания ТВС. Состоит из каналов различного назначения.
Эконостат предназначен обогащать ТВС, когда двигатель работает на пределе. По сути, это система дополнительных каналов, подающих при открытии заслонок добавочные порции бензина.
Ускорительный насос, позволяющий машине ускоряться без каких-либо рывков и провалов. Группа дополнительных трактов в корпусе с шариковым клапаном, мембраной и топливным распылителем.
Переходная система используется для плавного повышения оборотов. Относится к вторичной камере, состоит из отдельных жиклёров.

К-151 — двухкамерный механизм со штуцерами, на входе которого стоит фильтрующая сетка, защищающая от прохождения мусора и примесей. Карбюратор этой модели оснащается «обраткой», по которой излишки горючего поступают назад в топливный бак. Канал одновременно не допускает создания внутри узла избыточного давления.

К К-151 подключается несколько шлангов, один из которых представляет систему подсоса. Наличие её упрощает пуск двигателя в холодное время года. Правильнее называть элемент ручкой управления пусковым устройством. Задействуя его, можно увеличить поступление бензина. ТВС получается более обогащённой.

Система подсоса К-151 упрощает пуск двигателя зимой

Карбюратор К-151 применяется на автомобилях «Волга», «Газель» и «Соболь». Интересны для автомобилиста его конструкционное устройство, особенности регулировки и главные причины неполадок.

Модификации К-151

Следует знать, что модель К-151 имеет несколько разновидностей. К примеру, на машинах ГАЗ-31 или ГАЗ-32 используется версия К-151 С. Добавочная буква имеет большое значение для карбюраторщиков, занятых подбором жиклёров. Сечение последних может быть разным, в зависимости от конкретного варианта.

К-151 — базовая модификация, используемая на автомобилях ЗМЗ 4021, ГАЗ-24, ГАЗ-31.
К-151 Д — модель с добавочными распылителями на ускорительном насосе и возможностью вывода струи прямо в камеры. На таких модификациях нет микровыключателя. Один из автомобилей, на которых он устанавливается — ГАЗ-33.Модель К-151 Д включает дополнительные распылители ускорительного насоса
К-151 И — видоизменённый тип карбюратора с иной регулировкой. Комплектуются этими образцами автомобили ГАЗ-3310, ГАЗ-3302, ЗМЗ-4103 и т. д.
К-151 Т — есть резьбовой вход подключения шланга для вывода картерных газов и эффективный распылитель эконостата, установленный от К-151 Д. Яркий пример машины с таким карбюратором — УМЗ3 4215 с 2,9 — литровым двигателем.
К-151 С — помимо распылителя, с возможностью струить в обе камеры, имеется также модернизированная система диффузоров, бесступенчатая связь между заслонками воздуха и топлива, что повышает КПД при запуске или прогреве силовой установки.
К-151 В — модификация с узлом вентиляции и электромагнитным клапаном. В отличие от секторного рычага заслонки здесь используется рычажной вариант. Нет штуцеров подвода разряжения и перепуска горючего. Эмульсионный винт ХХ наклонён по отношению к корпусу устройства. Автомобили — УАЗ 31512, УМЗ 34178 и т. д.
К-151 У — всё так же, как у аналога выше, но штуцер имеет подвод к клапану рециркуляции.
К-151 Е — добавочное отверстие в заслонке первичной камеры. Таким карбюратором оснащаются 2,9 — литровые силовые установки автомобиля УМЗ.
К-151 Л — аналогичный вариант модификации К-151 В, но с отличиями. Есть клеммный зажим привода заслонки и усовершенствованный распылитель эконостата.
К-151 П — нет штуцеров для перепуска горючего и подвода разряжения газов. Отсутствует также возвратная пружина на рычаге управления заслонкой воздуха. Зато имеется модернизированный привод, открывающий дроссели.
К-151 Н — аналог модификаций с недовалом затворки при полном газе. Оснащаются автомобили ИЖ.

Основные неисправности

В процессе эксплуатации карбюраторов этой серии неполадки можно выявлять по характерным признакам, проявляющимся в виде тех или иных нарушений в работе ДВС.

Не держит холостые обороты

Причина распространённой неисправности, возникающей при переобогащении или обеднении ТВС, заключается в нарушении регулировок системы ХХ или засорении жиклёров. Не исключена также кривая установка поплавка в камере.

Если карбюратор оснащён электроклапаном, то можно сделать так. Слегка ослабить регулятор и посмотреть, приходят ли обороты в норму. При отсутствии засорения жиклёров так и произойдёт. В чём же причина? Оказывается, всё до банального просто. Часто регулировочный винт ХХ в процессе работы автомобиля ослабляется и выпадает из отверстия. Это и есть причина неисправности. Для её устранения достаточно закрутить его на место.

Регулировочный винт К-151 может выпадать из-за расширения отверстия

Болт этот, если он потерялся, можно купить вместе с ремкомплектом для подходящей модификации К-151. Отверстие рекомендуется подмазать герметиком, так как, скорее всего, оно разболталось и винт плохо его держит. Некоторые советуют вместо клея использовать кусок бумаги, им нужно обмотать кончик регулятора, а затем уже ввинтить. Естественно, основательно этот болт закручивается после соответствующих настроек в режиме холостого хода.

Заливает карбюратор

Перелив для всех моделей топливосмешивающих устройств — довольно распространённое явление. Возникает оно из-за чрезмерного обогащения ТВС, поступающей в двигатель. Это заметно даже невооружённым глазом, достаточно обратить внимание на подтёки из распылителей. Одновременно запах бензина будет царить не только в подкапотном пространстве, но и частично проникать внутрь салона. При этом из глушителя валит чёрный дым.

Если карбюратор заливает сильно, то моторная установка может вообще не запускаться. Особенно часто сложности с заводом наблюдаются на прогретом ДВС. Даже после очередной удачной попытки, силовой агрегат с переливающим карбюратором не будет стабильно работать. Провалы и рывки при нажатии педали газа — тому явное подтверждение.

Причина такой неисправности, как несложно догадаться, скрыта в поплавковой камере. Здесь возможно несколько сценариев:

Повредился или «завис» игольчатый механизм. Если последнее, то достаточно постучать аккуратно молотком по крышке устройства, чтобы клапан вышел из открытого состояния. Не исключено, что элемент неплотно завёрнут, или рассохлось уплотнительное кольцо. Наконец, работоспособность иглы тестируется подаваемым на неё разряжением (открытие/закрытие).
Не держит поплавок. Если в нём дырка, то он начнёт тонуть в жидкости, вытягивая за собой игольчатый клапан. Бензин постоянно будет закачиваться внутрь камеры, так как доступ не закрывается, в итоге, всё закончится переливом топлива. Определить «пробитый» поплавок несложно. Надо снять его и потрясти над ухом. Если слышен звук жидкости внутри, значит, элемент нужно заменить или запаять на первое время.
Поплавок заедает, касается стенок камеры. Это говорит о нарушении его положения в пространстве. Надо просто снять верхнюю часть карбюратора, и, держа его вертикально, проверить, как он ходит.Поплавок карбюратора может заедать
Чрезмерно высота горючего внутри камеры. Надо снять крышку устройства, чтобы определить уровень или расстояние от верхней кромки до жидкости при закрытой игле. Делается так: рукой подкачивается бензин до тех пор, пока не перестанет сочиться из отверстия под клапаном. От кромки до топлива должно быть 21,5 мм.

Помимо всего прочего, игольчатый клапан иногда залипает, что происходит по причине наличия масла в бензине. Примеси могут оседать внутри топливного бака, а затем оттуда, образовавшись уже в липкий раствор, проникать в карбюратор и портить иглу. Решение обычное: замена в ремкомплекте, можно заодно с жиклёрами и прочими элементами. Есть и другой вариант: обработать иглу алмазной пастой.

Замерзание карбюратора

При сильной влажности воздуха, в осенне-зимний период на дозирующих элементах К-151 может образовываться лёд. Часто такое случается при передвижении по трассам на больших скоростях, поскольку заслонка постоянно открыта, а воздух холодный.

Очевидно, что замерзание элемента ни к чему хорошему не приводит. Лёд закупоривает воздушные каналы переходной системы, смесь мгновенно переобогащается, и свечи обрастают нагаром. Соответственно, повышается расход горючего, двигатель функционирует с перебоями, троит и даже может заглохнуть.

Как правило, если такое происходит, то во время езды по трассе водитель чувствует, как меняется работа ДВС. Надо остановить машину, скинуть крышку фильтра и тщательно осмотреть поверхность диффузоров. Тогда следует подождать несколько минут, как раз за это время лёд растает, и силовая установка заработает по-прежнему.

Неисправности карбюратора могут выражаться и в следующем:

Засоряется сеточка, пропускающая горючее. Решение — промыть фильтр, а если он сильно деформирован, то заменить его.
Заслонка воздуха закрывается не до конца. Причиной этого становятся неправильные регулировки привода. Надо заново всё настроить.
Не работает электроклапан холостого хода. Случается по двум причинам: обрыв в цепи или неисправность. В первом случае надо устранить обрыв, во втором — заменить деталь.
Подсасывает воздух через корпус карбюратора. Хорошо подтянуть фиксаторы и обновить старые прокладки.

Модернизация и ремонт карбюраторов К-151

В принципе, он считается хорошим карбюратором. Однако сегодня нет такого механизма в автомобильной теме, который бы не нуждался в доработках и улучшениях.

Модернизации подвергается клапан отсечки топлива поплавковой камеры. В большинстве случаях из него фонтанирует горючее, из-за этого намокает прокладка. Иногда бензин может вытекать на поверхность корпуса.

Доработать этот момент несложно:

Карбюратор разбирается.
Прокладка снимается.
Выворачивается этот регулировочный винт.
Вынимается поплавок.
Снимается клапан.Клапан отсекателя топлива нуждается в доработке
Вместо него, ставится вот такой клапан с проделанными отверстиями.Тюнинг клапана подразумевает наличие нескольких отверстий

Смысл в том, что в этом случае горючее будет истекать через эти отверстия, а не сквозь основное, куда вставляется сама игла.

Проблема с закусыванием заслонки второй камеры — тоже распространённая поломка К-151. Путём доработки этот момент легко устраняется. Происходит всё из-за пружины, которая постоянно тянет вал в сторону рычага.

Пружина заслонки второй камеры постоянно тянет вал в сторону

«Лечение» этой проблемы рекомендовано проводить на новых карбюраторах серии К-151, т. е., сразу и без промедления.

Дело в том, что хорошо скрученная пружина почему-то попадается потребителю в единичных случаях. Обычно карбюратор работает нормально несколько месяцев, но потом начинаются трудности, связанные с деталью. Это выражается смещением заслонки относительно оси, сложностями с открыванием и закрыванием.

Тюнинг проводится следующим образом:

На приводе ускорительного насоса сверлится отверстие.Высверлить отверстие на приводе ускорительного насоса
Отверстие делается также в кронштейне.Отверстие на кронштейне также высверливается
Далее выворачивается гайка привода насоса.Гайка привода насоса откручивается
Снимается рычаг привода насоса.Рычаг привода насоса снимается
В этом месте делается прорезь ножовкой по всей окружности.Прорезь по окружности делается ножовкой по металлу

Прорезь нужна для того чтобы надеть стопорную шайбу, которая идёт в ремкомплекте для К-151.

Стопорное кольцо надевается на прорезь

Теперь остаётся всё собрать на место:

Вставляется пружина.
Сверху — обычная шайба.
Затем стопорное кольцо на паз, который был сделан ранее.Стопорная шайба надевается под гайку

Деталь зафиксирует пружину в одном положении, и она двигаться свободно не будет. Вся проблема как раз в чрезмерной «жидкости» пружинок. Металл чересчур мягкий, растягивание элемента свободное.

Остаётся поставить рычаг, зафиксировать его, как предусмотрено конструкцией. И последний штрих: в проделанные отверстия вдеть концы новой пружины. Она будет играть роль доводчика, тогда работа дроссельной заслонки станет ещё более эффективной.

Пружина в роли доводчика

Видео: как доработать К-151

https://youtube.com/watch?v=yzonCDIFJn4

Как разобрать К-151

Следует учитывать, что разновидностей карбюратора К-151 довольно много. Однако принципы разборки и сборки для всех практически одинаковы. Прежде чем начинать демонтаж, надо мысленно представить карбюратор состоящим из трёх основных частей: крышки, корпуса дросселей (средней части) и низа. С ними и надо работать:

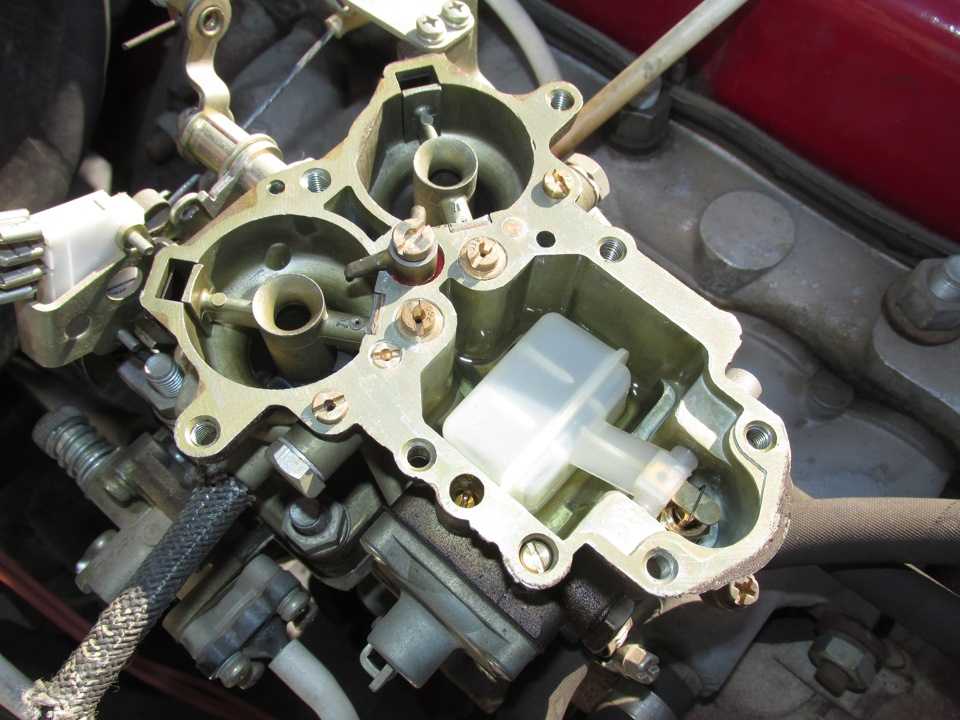

Снимается верхняя крышка К-151. Она легко демонтируется, достаточно будет вывернуть несколько болтов.Верхняя крышка К-151 легко демонтируется
Вынимаются оба диффузора.Диффузор на К-151 тоже съёмный
Затем снимаются ось с поплавком. Для этого надо вывернуть специальный винт сбоку, который держит элементы.Винт сбоку держит ось с поплавком
Вытащить игольчатый клапан с резиновым колечком.
Разобрать жиклёры.Схема разборки жиклёров поможет всё правильно снять и собрать
Выкрутить болты ускорительного насоса.Болты ускорительного насоса выкручиваются плоской отвёрткой
Вытащить корпус дроссельных заслонок.Корпус дроссельных заслонок вытаскивается путём выкручивания двух винтов

Корпус дроссельных заслонок отделяется от нижней части К-151. Под корпусом находятся две прокладки, они тоже снимаются. Главные составные узлы карбюратора могут разбираться основательно, хотя это и не столь необходимо делать, если надо просто прочистить жиклёры, отверстия и каналы. Разборка карбюратора предписывается в обязательном порядке, если засорены жиклёры, надо продуть или промыть внутренние детали К-151.

Сборка узла

Сборка проводится аналогично, только действия осуществляются строго по обратной схеме демонтажа. Обязательна замена прокладок, если состояние их вызывает вопросы. Всё тщательно почистить, используя специальную жидкость для карбюраторов или тряпку, смоченную в бензине.

Начинать сборку рекомендуется с жиклёров, которые надо просто поставить на свои места. Важно определиться с первичной и вторичной камерами, чтобы не перепутать каналы. Некоторые трубки бывают короткими, другие длинными, это надо учитывать.

Вот несколько важных советов по сборке:

Первичную камеру можно сразу определить по направлению к ней топливного носика.Топливный носик всегда направлен на первичную камеру
В первичную камеру устанавливается эмульсионный жиклёр с 5 рядами отверстий.Эмульсионный жиклёр с 5 рядами отверстий ставится в первую камеру
Все жиклёры надо протягивать толстой и длинной отвёрткой, чтобы площадь соприкосновения была шире, и не оставалось никаких зазубрин. Трубочки, которые утапливаются, надо вворачивать отвёрткой уже поменьше.
Мембрана ускорительного насоса должна быть с металлическим носиком. Если по каким-то причинам, она пластиковая, надо заменить. Это означает, что стоит неродная, а «левая» деталь.Мембрана должна быть с железным наконечником
В процессе сборки насоса сначала ставится прокладка на механизм привода, затем сама мембрана. Потом вставляется пружина, и всё затягивается.Пружина насоса должна быть поставлена под крышкой

Теперь важные рекомендации по установке шлангов:

Штуцеры К-151 для подключения шлангов

На нижний штуцер карбюратора, что под номером 6, надевается шланг от электроклапана холостого хода.
С клапана на экономайзер холостого хода надевается шланг в штуцер 3. Иначе он называется трубкой забора разряжения.
В выход 7 монтируется шланг от трамблёра или вакуумного регулятора.
К 5 — малый шланг вентиляции картера.

Карбюратор К-151 считается надёжным устройством. Однако время от времени он нуждается в регулировке, разборке и очистке.

Пусковое устройство карбюратора к 151

Содержание

Устройство

Составные элементы карбюратора:

Корпус с поплавковой камерой.
Заслонки, управляемые приводом, интегрированным с педалью газа автомобиля.
Крышка, в которой конструкцией предусмотрен запорный механизм и заслонка для воздуха.
Система ХХ (холостой ход), рассчитанная для стабильного функционирования мотора в этом режиме. Она, в свою очередь, включает в конструкцию обратный канал, винты для настроек с уплотнительными кольцами, жиклёры и т. д.
Основная дозирующая система (ОДС) необходима для непосредственного смешивания ТВС. Состоит из каналов различного назначения.
Эконостат предназначен обогащать ТВС, когда двигатель работает на пределе. По сути, это система дополнительных каналов, подающих при открытии заслонок добавочные порции бензина.

Ускорительный насос, позволяющий машине ускоряться без каких-либо рывков и провалов. Группа дополнительных трактов в корпусе с шариковым клапаном, мембраной и топливным распылителем.
Переходная система используется для плавного повышения оборотов. Относится к вторичной камере, состоит из отдельных жиклёров.

Система подсоса К-151 упрощает пуск двигателя зимой

Карбюратор К-151 применяется на автомобилях «Волга», «Газель» и «Соболь». Интересны для автомобилиста его конструкционное устройство, особенности регулировки и главные причины неполадок.

Модификации К-151

К-151 — базовая модификация, используемая на автомобилях ЗМЗ 4021, ГАЗ-24, ГАЗ-31.

К-151 Д — модель с добавочными распылителями на ускорительном насосе и возможностью вывода струи прямо в камеры. На таких модификациях нет микровыключателя. Один из автомобилей, на которых он устанавливается — ГАЗ-33.

Модель К-151 Д включает дополнительные распылители ускорительного насоса

Основные неисправности

Не держит холостые обороты

Регулировочный винт К-151 может выпадать из-за расширения отверстия

Заливает карбюратор

Повредился или «завис» игольчатый механизм. Если последнее, то достаточно постучать аккуратно молотком по крышке устройства, чтобы клапан вышел из открытого состояния. Не исключено, что элемент неплотно завёрнут, или рассохлось уплотнительное кольцо. Наконец, работоспособность иглы тестируется подаваемым на неё разряжением (открытие/закрытие).
Не держит поплавок. Если в нём дырка, то он начнёт тонуть в жидкости, вытягивая за собой игольчатый клапан. Бензин постоянно будет закачиваться внутрь камеры, так как доступ не закрывается, в итоге, всё закончится переливом топлива. Определить «пробитый» поплавок несложно. Надо снять его и потрясти над ухом. Если слышен звук жидкости внутри, значит, элемент нужно заменить или запаять на первое время.

Поплавок заедает, касается стенок камеры. Это говорит о нарушении его положения в пространстве. Надо просто снять верхнюю часть карбюратора, и, держа его вертикально, проверить, как он ходит.

Поплавок карбюратора может заедать

Замерзание карбюратора

Неисправности карбюратора могут выражаться и в следующем:

Засоряется сеточка, пропускающая горючее. Решение — промыть фильтр, а если он сильно деформирован, то заменить его.
Заслонка воздуха закрывается не до конца. Причиной этого становятся неправильные регулировки привода. Надо заново всё настроить.
Не работает электроклапан холостого хода. Случается по двум причинам: обрыв в цепи или неисправность. В первом случае надо устранить обрыв, во втором — заменить деталь.
Подсасывает воздух через корпус карбюратора. Хорошо подтянуть фиксаторы и обновить старые прокладки.

Модернизация и ремонт карбюраторов К-151

Доработать этот момент несложно:

Карбюратор разбирается.
Прокладка снимается.
Выворачивается этот регулировочный винт.
Вынимается поплавок.
Снимается клапан.

Клапан отсекателя топлива нуждается в доработке

Тюнинг клапана подразумевает наличие нескольких отверстий

Пружина заслонки второй камеры постоянно тянет вал в сторону

Дело в том, что хорошо скрученная пружина почему-то попадается потребителю в единичных случаях. Обычно карбюратор работает нормально несколько месяцев, но потом начинаются трудности, связанные с деталью. Это выражается смещением заслонки относительно оси, сложностями с открыванием и закрыванием.

Тюнинг проводится следующим образом:

На приводе ускорительного насоса сверлится отверстие.

Высверлить отверстие на приводе ускорительного насоса

Отверстие на кронштейне также высверливается

Гайка привода насоса откручивается

Рычаг привода насоса снимается

Прорезь по окружности делается ножовкой по металлу

Прорезь нужна для того чтобы надеть стопорную шайбу, которая идёт в ремкомплекте для К-151.

Стопорное кольцо надевается на прорезь

Теперь остаётся всё собрать на место:

Вставляется пружина.
Сверху — обычная шайба.
Затем стопорное кольцо на паз, который был сделан ранее.

Стопорная шайба надевается под гайку

Пружина в роли доводчика

Видео: как доработать К-151

Как разобрать К-151

Снимается верхняя крышка К-151. Она легко демонтируется, достаточно будет вывернуть несколько болтов.

Верхняя крышка К-151 легко демонтируется

Диффузор на К-151 тоже съёмный

Винт сбоку держит ось с поплавком

Схема разборки жиклёров поможет всё правильно снять и собрать

Болты ускорительного насоса выкручиваются плоской отвёрткой

Корпус дроссельных заслонок вытаскивается путём выкручивания двух винтов

Сборка узла

Начинать сборку рекомендуется с жиклёров, которые надо просто поставить на свои места. Важно определиться с первичной и вторичной камерами, чтобы не перепутать каналы. Некоторые трубки бывают короткими, другие длинными, это надо учитывать.

Вот несколько важных советов по сборке:

Топливный носик всегда направлен на первичную камеру

Эмульсионный жиклёр с 5 рядами отверстий ставится в первую камеру

Мембрана должна быть с железным наконечником

Пружина насоса должна быть поставлена под крышкой

Теперь важные рекомендации по установке шлангов:

Штуцеры К-151 для подключения шлангов

На нижний штуцер карбюратора, что под номером 6, надевается шланг от электроклапана холостого хода.
С клапана на экономайзер холостого хода надевается шланг в штуцер 3. Иначе он называется трубкой забора разряжения.
В выход 7 монтируется шланг от трамблёра или вакуумного регулятора.
К 5 — малый шланг вентиляции картера.

По нашей просьбе Анатолий Валентинович подготовил статью по всем карбюраторам, устанавливающимся на двигатели ЗМЗ и УМЗ коммерческих автомобилей. Однако объём статьи оказался чрезмерно велик. И потому мы её разбили на части. Первая посвящена наиболее распространенным карбюраторам, вторая остальным – «Карбюраторы малых грузовиков и грузопассажирских автомобилей», а заключительная часть «Карбюраторы УАЗов и «Газелей», посвященна ремонту и доводке этих карбюраторов.

В отдельной статье «Распределённый впрыск на УАЗах и «Газелях» будут расмотрены системы с распределённым впрыском бензина на впускной клапан для двигателей ЗМЗ и УМЗ.

На двигателях УМЗ и ЗМЗ с рабочим объёмом от 2,5 до 2,9 л применяются двухкамерные карбюраторы К-151 различных модификаций, выпускаемые ОАО «Топливные системы» («ПЕКАР») в С.-Петербурге. Эти карбюраторы имеют последовательное открытие дроссельных заслонок, что обеспечивает поддержание высокого разрежения и скорости движения воздуха у распылителя главной дозирующей системы (ГДС), необходимого для высококачественного распыления топлива при низких частотах вращения коленчатого вала, и низкое аэродинамическое сопротивление на впуске при высоких.

Рассмотрим более подробно конструктивные особенности этих карбюраторов, их достоинства и недостатки, а также способы улучшения экономических и экологических показателей и ездовых свойств автомобиля.

Поплавковая камера

Достоинством К-151 является расположение запорной иглы в корпусе карбюратора. Это упрощает регулировку уровня топлива и проверку герметичности иглы. Достаточно снять крышку карбюратора, подкачать топливо ручным приводом насоса и, подгибая верхний усик поплавка, установить заданный уровень.

Положение уровня топлива определяет количество подаваемого топлива и, как следствие, основные эксплуатационные качества автомобиля. Его рекомендуемая величина дается в инструкции по обслуживанию карбюратора. При низком уровне топлива происходит обеднение смеси, вызывающее появление рывков, «провалов», как правило, проявляющихся во время разгона и движения с повышенными скоростями. У К-151 это может происходить при рекомендованном уровне топлива (расстояние до плоскости разъёма 21–23 мм). В этом случае следует повысить уровень, уменьшив это расстояние до 19 мм, отогнув язычок поплавка вниз. После регулировки следует убедиться, что плоскость язычка в точке касания иглы приблизительно перпендикулярна оси иглы, иначе возможно её заедание из-за перекоса.

Чрезмерное увеличение уровня топлива приводит к переобогащению рабочей смеси, вызывающему ухудшение пусковых качеств, забрасыванию свечей, дымлению, увеличению расхода топлива. Перелив топлива может происходить из-за нарушения герметичности запорного механизма. Для его проверки можно снять крышку фильтра или переходник и, подкачивая рычагом топливного насоса, посмотреть – не происходит ли утечка топлива (можно при работающем на холостом ходу двигателе убедиться в отсутствии каплепадения во второй камере карбюратора из распылителя ГДС – прим. Ред.).

В карбюраторах К-151 применяются запорные иглы с уплотнительными шайбами, что снижает требования к точности изготовления самой иглы и её корпуса (а также позволяет обойтись без специального демпфирующего устройства в клапане – прим. Ред.). Но из-за возможной деформации уплотнительной шайбы (плохое качество её материала, применение нестандартных топлив) бывают случаи зависания иглы, из-за чего нарушается работа двигателя.

Главная дозирующая система

Наиболее экономичным является состав смеси, в который на каждый килограмм топлива приходится от 16 до 18 кг воздуха. Он обеспечивается за счёт подбора дозирующих элементов: топливного и воздушного жиклеров, эмульсионной трубки. Воздушный жиклер ГДС соединен с внутренней полостью эмульсионной трубки, имеющей несколько рядов отверстий. При повышении расхода воздуха разрежение в малом диффузоре у распылителя увеличивается, а уровень топлива в эмульсионной трубке снижается. В действие вступает всё большее число отверстий, обеспечивая заданный состав смеси на всех режимах частичных нагрузок, независимо от частоты вращения и положения дроссельной заслонки.

Системы обогащения смеси

Эконостат служит для повышения мощности двигателя обогащением смеси до соотношения 1:13…1:14. Распылитель эконостата расположен значительно выше уровня топлива в поплавковой камере, в воздушном канале крышки карбюратора, где скорость воздуха значительно ниже, чем в диффузоре. Поэтому топливо начинает поступать через эконостат только при работе двигателя на средних и высоких оборотах и нагрузках близких к полным. Засорение жиклера эконостата может быть одной из причин снижения максимальной скорости автомобиля.

Ускорительный насос служит для компенсации обеднения смеси при резком открытии дроссельной заслонки впрыскиванием дополнительного топлива в воздушный канал карбюратора. В К-151 ускорительный насос мембранного типа. С одной стороны у мембраны имеется пружина, обеспечивающая всасывание топлива, с другой – демпфирующая пружина. Период впрыскивания определяется характеристикой демпфирующей пружины, проходным сечением распылителя, жиклером дренажной системы. Закон впрыскивания определяется профилем приводного кулачка и соотношением длин рычагов. Для предотвращения впрыска топлива при малых перемещениях мембраны, например, при движении по неровной дороге, рабочая полость мембраны сообщается с поплавковой камерой перепускным каналом. Регулирование подачи топлива осуществляется иглой в жиклере перепускного канала или изменением проходного сечения форсунки.

Одной из причин ухудшения динамики автомобиля во время разгона является нарушение работы ускорительного насоса. Его предварительную проверку можно выполнить без снятия карбюратора с двигателя. При резком открытии дроссельной заслонки из распылителя должна выходить ровная струя. Она не должна попадать на стенки канала или малого диффузора.

Причинами нарушения работы насоса может быть попадание соринок в седло всасывающего или нагнетательного клапанов, но чаще всего – в распылитель (еще две распространенные причины – нарушение герметичности мембраны или заедание рычага – прим. Ред.).

Системы холостого хода

К-151 имеют автономную систему холостого хода, представляющую собой миниатюрный карбюратор. Дроссельная заслонка в это время закрыта почти полностью, зазор между ней и стенками минимальный, при нем не должно создаваться разрежение в трубке вакуумного регулятора опережения зажигания. Автономная система обеспечивает хорошее распыление топлива и равномерное распределение смеси по цилиндрам (по составу), что позволяет обеднять топливовоздушную смесь до соотношения 1:15. В результате удается снизить концентрацию СО в отработавших газах до 0,3–0,6% (обычно регулируют с некоторым запасом – 0,7–1,1%), а СН до 180–230 ppm. Регулирование проводится в основном винтом качества смеси.

На режимах принудительного холостого хода (ПХХ), включающих торможение двигателем и замедление вращения коленчатого вала, мембранный механизм смещает клапан экономайзера принудительного холостого хода (ЭПХХ) до упора, перекрывая выходное отверстие и прекращая подачу топлива. Применение автономной системы с ЭПХХ снижает выброс СО и СН на 30–40 % и при испытании по городскому циклу уменьшает расход топлива на 4,5%, а также увеличивает эффективность торможения двигателем примерно на 25% (приведены «официальные» или «хрестоматийные» величины эффективности ЭПХХ – прим. Ред.). ЭПХХ также выполняет функцию «антидизель», т. е. при низкооктановом бензине предотвращается работа с самовоспламенением после выключения зажигания.

В К-151 топливо из канала главной дозирующей системы поднимается к эмульсионной трубке с топливным и воздушным жиклерами холостого хода. Пройдя через боковые отверстия в трубке и эмульсионный жиклер, оно в виде топливовоздушной эмульсии смешивается с дополнительным воздухом, поступающим через второй воздушный жиклер. Для обеспечения стабильности состава смеси при регулировании винтом количества в нижней части корпуса карбюратора система холостого хода имеет два канала. По первому из них эмульсия сквозь переходную втулку поступает в полость перед переходными отверстиями, а затем через сечение, регулируемое нижним винтом качества, в основной диффузор с винтом количества. По второму каналу в карбюраторах первых выпусков эмульсия проходила через сечение, регулируемое дополнительным (верхним) винтом качества. В арбюраторах последних выпусков этот винт заменен дозирующим отверстием в канале. Далее эмульсия поступает в дополнительный диффузор в корпусе дроссельных заслонок.

Система управления клапаном ЭПХХ К-151 (для «402-ых» моторов – прим. Ред.) состоит из электронного блока, включающего электропневмоклапан при снижении числа оборотов коленчатого вала ниже заданного и отключающего его при их увеличении свыше 1 500 мин –1 , и микровыключателя. В работе любых карбюраторов наибольшее число отказов происходит в системе холостого хода. Это не удивительно – ведь её топливный жиклер имеет очень маленькое сечение. Поэтому, если «пропал» холостой ход, то он – первый кандидат на продувку. Правда, прежде чем разбирать карбюратор, есть смысл провести простейшую диагностику.

Нужно снять наконечники проводов с микровыключателя и замкнуть их. Если двигатель заработал – значит вышел из строя электронный блок. Временно до его замены можно ездить, заизолировав замкнутые наконечники проводов. Если двигатель и после замыкания наконечников не работает, снимем шланг, идущий от задроссельного пространства, и подсоединим его напрямую к мембранному механизму ЭПХХ. Двигатель заработал на холостом ходу – значит необходимо заменить электропневмоклапан. Если двигатель опять не работает, то необходимо снять крышку мембранного механизма и проверить, свободно ли ходит клапан и не разорвана ли мембрана. При разорванной мембране можно отрезать кусочек шланга, разрезать его вдоль, подсунуть его под мембрану и надеть на шток клапана. Если двигатель работает неустойчиво или глохнет в начальный период открытия дроссельной заслонки, то регулируют или заменяют микровыключатель. Он должен замыкать контакты в самом начале поворота рычага привода дроссельной заслонки.

Проверка электронного блока может производиться подсоединением к нему вместо провода идущего к электропневмоклапану лампочки мощностью не более 3 Вт. Другой провод от лампочки подсоединяют к массе. Провод от микровыключателя необходимо отсоединить. При повышении числа оборотов свыше 1 200–1 500 лампочка должна гаснуть, а при их снижении до 900–1 000 снова загораться. В этом случае блок исправен.

Переходная система

При небольших углах открытия дроссельной заслонки уменьшается подача топливовоздушной эмульсии через систему холостого хода, а главная дозирующая система еще не вступила в действие. Смесь переобедняется, начинаются перебои воспламенения, появляется «провал». Для компенсации состава смеси используется переходная система, через которую поступает дополнительное топливо. Обычно переходная система представляет собой одно или несколько отверстий, а иногда и щель, соединяющих эмульсионный канал системы холостого хода со смесительной камерой в зоне верхней кромки дроссельной заслонки.

Причиной нарушения работы переходной системы может быть обеднение смеси из-за засорения топливного жиклера системы холостого хода, снижения уровня топлива в поплавковой камере. Причиной «провала» может быть и частичное засорение топливного жиклера холостого хода. Реже неустойчивая работа двигателя происходит из-за переобогащения смеси, например, при засорении воздушных жиклеров холостого хода и главной дозирующей системы.

Нарушение работы переходной системы вызывает неправильное положения отверстий. Если они просверлены со значительным смещением вверх, «провал» можно устранить, подпиливая снизу кромку дроссельной заслонки напротив них, если ниже – целесообразно подпилить кромку дроссельной заслонки сверху. Правда, прежде стоит должным образом выставить положение дроссельных заслонок и обойтись регулировками холостого хода. И браться за напильник нужно, убедившись в необходимости этой работы.

Регулировки карбюратора на минимум CO и CH

По действующему стандарту проверка токсичности в эксплуатационных условиях производится на холостом ходу полностью прогретого двигателя при минимальной (n_{хх мин}) и повышенной (n_пов) частотах вращения коленчатого вала. От правильной регулировки двигателя на этих режимах зависит не только загазованность воздуха, но и надежность работы системы зажигания, ездовые качества автомобиля, эксплуатационный расход топлива.

Карбюратор следует регулировать после любого вмешательства в двигатель (ремонт и промывка карбюратора, замена воздушного фильтра, изменение режима подогрева воздуха и др. ). Перед регулировкой необходимо проверить систему зажигания (контакты прерывателя, зазоры свечей) и уровень топлива в поплавковой камере.

Проверку следует начинать с режима повышенной частоты вращения, выбираемой по инструкции завода изготовителя. Если таковой нет , то проверка ведется при 3 000 мин –1 . После установки режима необходимо выдержать до начала замера примерно 30 секунд. Концентрация СО и СН задается заводом-изготовителем. Если данных нет , то для двигателей автомобилей массой до 3,5 т без нейтрализатора концентрация СО не должна превышать 2%, а СН – 600 ppm. Для неизношенного двигателя нормальная регулировка соответствует 0,5–1% СО и 50–100 ppm СН. При невозможности отрегулировать СО необходимо проверить уровень топлива в поплавковой камере, продуть или прочистить жиклеры системы холостого хода и ГДС.

При повышенной концентрации СН (и нормальной концентрации СО) следует проверить систему зажигания. Причиной повышенного выброса СН зачастую бывает переобеднение смеси или повышенный угар масла.

Параметры карбюраторов К-151

Модель	К-151	К-151В К-151Г	К-151И	К-151Д
Диаметр диффузоров, мм: – большого – малого	23/26 10,5/10,5	23/26 10,5/10,5	23/26 10,5/10,5	23/26 10,5/10,5
Диаметр смесительной камеры, мм	32/36	32/36	32/36	–
Пропускная способность жиклеров, см3/мин:
главная дозирующая система: – топливный – воздушный	225/300 330/330	225/330 300/230	225/380 330/330	230/340 330/330
системы холостого хода и переходной системы 2-ой камеры – топливный – воздушный I – воздушный II – эмульсионный

95/150
85/280
330/270
1,1*

95/150
85/200
370/270
2,0*

топливный эконостата280280280Диаметр распылителя ускорительного насоса, мм0,40,40,40,35Производительность ускорительного насоса, см3/10 циклов7,5–12,55,0–9,010,0–14,0Пусковые зазоры, мм:

– воздушной заслонки
– дроссельной заслонки

1,4–1,7
1,1–1,31,4–1,7
1,1–1,31,4–1,7
1,1–1,3Уровень поплавковой камеры, мм20,0–23,020,0–23,020,0–23,020,0–23,0

Примечания. 1. В числителе указаны параметры первичной камеры, в знаменателе – вторичной.
2. Допуск на пропускную способность или условный диаметр дозирующих отверстий в среднем в пределах от 0,7 до 1,5%.
3. С индексом * условная маркировка жиклера (приблизительно диаметр мм).

После регулировки двигателя при n_пов переходим на режим n_{хх мин}. Для регулирования частоты вращения используется винт количества смеси. Соотношение элементов дозирующих систем К-151 подобрано таким образом, чтобы при вращении винта количества смеси её состав почти не изменяется. Винтом качества пользуются для регулирования состава смеси.

Если нет данных завода-изготовителя концентрация СО для двигателей без нейтрализатора не должна превышать 3,5%, а концентрация СН – 1 200 ppm. Перед регулировкой на СО необходимо винтом количества установить n_{хх мин}. Затем винтом качества регулируем СО.

У двигателей с карбюраторами К-151 минимальный выброс СН соответствует концентрации СО 0,3–0,6%. Но для создания некоторого запаса с учётом возможных изменений состава смеси в процессе эксплуатации целесообразно винтом качества устанавливать концентрацию СО 0,7–1,0%. Концентрация СН при исправном двигателе находится в пределах 180–250 ppm.

В К-151 два воздушных жиклера холостого хода, причем второй жиклер малого диаметра засоряется особенно часто, что вызывает переобогащение смеси и соответственно увеличение концентрации СО. В них имеется также два эмульсионных канала холостого хода. В карбюраторах первых выпусков в каждом из этих каналов устанавливались винты качества смеси. У последних выпусков вместо второго винта качества делается калиброванное отверстие в нижней части корпуса. Часто это отверстие имеет слишком большую пропускную способность, поэтому, когда мы перекрываем винтом качества один канал, избыточное количество топлива, поступающего по второму каналу, вызывает повышенный выброс СО. В этих случаях необходимо уменьшить диаметр калиброванного отверстия, а иногда заглушить его полностью.

После регулировки холостого хода рекомендуется несколько раз нажать на педаль газа и проверить частоту вращения при отпущенной педали. Если она изменилась, то винтом количества уточнить регулировку карбюратора.

А если нет газоанализатора? С достаточной степенью точности отрегулировать карбюратор можно с помощью тахометра с ценой деления 25 или 50 мин –1 . На прогретом двигателе винтом количества устанавливаем n_{хх мин}. Затем винтом качества выбираем регулировку, соответствующую максимальному числу оборотов. Винтом количества устанавливаем число оборотов на 14–20% выше n_{хх мин}, т.е. при n_{хх мин}=600 мин –1 устанавливаем примерно 680 мин –1 , а при n_{хх мин}= 800 мин –1 n_рег=950 мин –1 . Затем винтом качества уменьшаем число оборотов до n_{хх мин}.

В дорожных условиях карбюратор можно отрегулировать и без тахометра. Винтом качества, вращая его по часовой стрелке, обедняем смесь до начала неустойчивой работы двигателя, затем, очень медленно вращая винт качества в обратном направлении, доходим до начала устойчивой работы двигателя. Иногда приходится несколько увеличить частоту вращения коленчатого вала винтом количества.

Карбюратор К-151 предназначен для оборудования четырехцилиндровых силовых агрегатов ЗМЗ объёма 2.45 л, которыми в своем время оснащали автомобили семейства «ГАЗ» и «УАЗ». Налажен выпуск трех модификаций устройства питания двигателя: К-151, К-151В и К-151Н. Модификация К-151Н в большей мере ориентирована на движки УАЗМ.

Как все узлы и агрегаты в системе автомобиля, карбюратор необходимо регулярно обслуживать и ремонтировать при первых симптомах неисправности. В этой статье рассмотрим особенности устройства, регулировки, ремонта и подключения карбюратора К-151.

Конструкция устройства

Для способности двигателя работать на любых оборотах карбюратор занимается приготовлением топливно-воздушной смеси. Несмотря на то, что отдельные системы карбюратора К-151 выполнены по типовым схемам, все три модификации отличаются от других устройств компоновкой. Достоинством К-151 является запорная игла, расположенная в корпусе, значительно упрощающая регулировку уровня бензина. В целом весь узел можно условно разделить на три части с основой в виде поплавковой камеры.

Другими важными конструктивными элементами являются:

Запорный механизм, расположенный в верхней крышке поплавковой камеры;
Дозирующая система, состоящая из воздушных и топливных жиклеров;
Регулировочные винты и клапан экономайзера системы ХХ;
Устраняет провалы во время ускорения транспортного средства специальный насос-ускоритель с распылителем топлива;
На больших оборотах ТВС обогащает эконостат;
Переходная система необходима для постепенного увеличения числа оборотов в момент открытия ДЗ вторичной камеры.

К-151 получил две камеры, что гарантирует беспрерывное движение топлива в случае возникновения какой-либо поломки. Уровень топлива регулируется автоматически благодаря возможности перекрытия отверстия клапана запорной иглой. Принцип действия таков: если бензина в камере не хватает – поплавок опускается и освобождает иглу. С заполнением камеры происходит поднятие поплавка с последующим перекрытием иглой сечения клапана. В нижнем отсеке находится первичная и вторичная дроссельная заслонка с приводом управления. В ходе работы они открываются поочередно, топливо проходит через сетчатый фильтр, вмонтированный в штуцер, благодаря чему бензин поступает в систему без примесей и включений.

Обслуживание

Карбюраторы – надежные и неприхотливые устройства. К-151, как и другие узлы в автомобильной системе, нуждается в периодическом обслуживании. В основном проблемы возникают в случае неквалифицированного вмешательства в его конструкцию или по причине несоответствующего требованиям обслуживания. Пренебрегая провидением простейших процедур по уходу К-151, может произойти то, что карбюратор перестанет полноценно функционировать в силу засорения твердыми смолянистыми отложениями калиброванных отверстий. Для его корректной работы необходимо своевременно осуществлять регулировку основных систем.

Регулировка холостого хода

Конструкция К-151 не позволяет грязи и пыли проникать непосредственно внутрь узла, кроме того, в ходе его работы за счет подвижных соединений происходит самоочищение важнейших функциональных элементов. Простая, но крайне эффективная компоновка позволяет даже загрязненному карбюратору К-151 работать не хуже абсолютно чистого экземпляра. Но хотя бы 1-2 раза в год следует очищать его снаружи с помощью сжатого воздуха. Это необходимый минимальный уход за устройством. Не стоит забывать также и о регулировке важнейших систем.

Регулировка ХХ на карбюраторе К-151 необходима для нормальной работы мотора. Корректно работающий двигатель способствует образованию минимального количество окиси углерода в выхлопных газах. Так как большинство автолюбителей не имеют в своем распоряжении даже самый обычный газоанализатор, контролировать работу системы не так просто. Но выход из сложившейся ситуации имеется – достаточно вооружиться одним тахометром.

Порядок действий следующий:

Изначально прогревается двигатель, после вращается винт качества до установления максимальных оборотов на холостом ходу. При этом винт количества остается в неизменном положении.
После выставляются обороты, превышающие изначальное значение на 100-120 об/мин.
Вышеописанные действия рекомендовано проделать дважды для надежности.
После закручивается винт качества до установления оборотов нормальной величины.

Особенно эффективно проводить регулировка холостого хода при наличии тахометра высокой точности. Подобную работу можно проводить в любое время, но наиболее целесообразно – два или три раза в течение одного года.

Регулировка поплавкового механизма

Любая настройка карбюратора должна включать в себя регулировку поплавкового механизма – ответственная и чрезвычайно важная задача. Но никаких сложностей в проведении такой работы не должно возникнуть даже у тех, кто только недавно стал владельцев автомобиля с карбюраторной системой питания. Однако стоит понимать, что любые неточности в корректировки могут привести к дальнейшим перебоям в работе системы питания. Именно поэтому важно подготовиться самым тщательным образом, прежде чем приступать к манипуляциям с этим механизмом.

Снимается верхняя часть корпуса.
Примерно на четверть откачивается топливо.
Устанавливается коленвал в такое положение, чтобы движению диафрагмы топливного насоса ничего не мешало.
Вручную подкачивается бензин.
Как только необходимый уровень топлива установлен, хвостовик штангенциркуля с установленной высотой на 21.5 мм опускается между стенкой и запорной иглой.

При регулировке заплечики штангенциркуля упрутся в верхнюю часть корпуса, а хвостовик соприкоснется с топливом. При низком уровне язычок необходимо подогнуть вверх, а при высоком, соответственно, вниз. Важно после изменения положения язычка каждый раз сливать топливо из камеры.

Ремонт карбюратора К-151

Со временем с карбюратором могут произойти различные поломки, ведь все его элементы имеют свой ресурс. Чаще всего неисправный узел К-151 провоцирует повышенный расход топлива, снижает динамические показатели транспортного средства. Нередки случаи, когда из выхлопной трубы валит черный дым, а авто отказывается вовсе набирать скорость. Все эти проблемы с автомобилем в большинстве случаев вызваны сбоем функционирования топливной системы. На работу К-151 сильно влияют различные отложения, препятствующие нормальной работе жиклеров. Проверить их состояние и очистить жиклеры можно достаточно просто, но для этого необходимо разбирать сам карбюратор.

Разбираем механизм

Полностью разбирать узел целесообразно в тех случаях, когда добраться до какого-либо конструктивного элемента нет других возможностей. Для проверки состояния жиклеров и их очистки достаточно снять верхнюю крышку корпуса. Быстро и эффективно провести всю работу можно с помощью арсенала необходимого инструмента.

Порядок действия для полного разбора карбюратора К-151 следующий:

Снять его со шплинтов путем откручивания четырех гаек.
Очистить корпус от грязи и пыли.
Освободить семь винтов крышки.
Вынуть специальный шплинт и тягу.
Освободить два винта поплавковой камеры.
Демонтировать распылитель эконостата.
Провернуть посадочные места игольчатого клапана рожком на «12», на «22» отвернуть винт штуцеров фильтра.
Топливный фильтр изымается вместе с прокладками, после чего демонтируется и сама поплавковая камера.

Дальнейший разбор К-151 подразумевает под собой демонтаж воздушных и топливных жиклеров, блока холостого хода, ускорительного насоса и выворачивания винтов качества. Полностью разбирать карбюратор нужно в момент проведения его комплексной промывки. Большинство автомехаников предпочитают полностью заменять жиклеры новыми экземплярами. Для этих целей можно воспользоваться таблицей жиклеров. Но, стоит сказать, что выходят из строя они лишь в исключительных случаях. Зачастую хватает их промывки и продувки для восстановления прежних функциональных свойств.

Сборка и подключение шлангов

Во время сборки узла необходимо быть предельно внимательным. Важно запомнить порядок разбора механизма и во время сборки действовать в обратной последовательности. Следует установить все элементы на свои места и надежно закрепить. Изначально в пустой корпус вкручиваются винты качества и два винта для закрепления дроссельных заслонок.

В гнезда вкручиваются старые или новые жиклеры, подсоединяются топливный блок и холостого хода. После чего устанавливается и закрепляется поплавковая камера. Важно не забыть установить на место сам поплавок и иглу. Многие отечественные водители также сталкиваются с необходимостью подключения шлангов карбюратора К-151 в ЗМЗ-402.

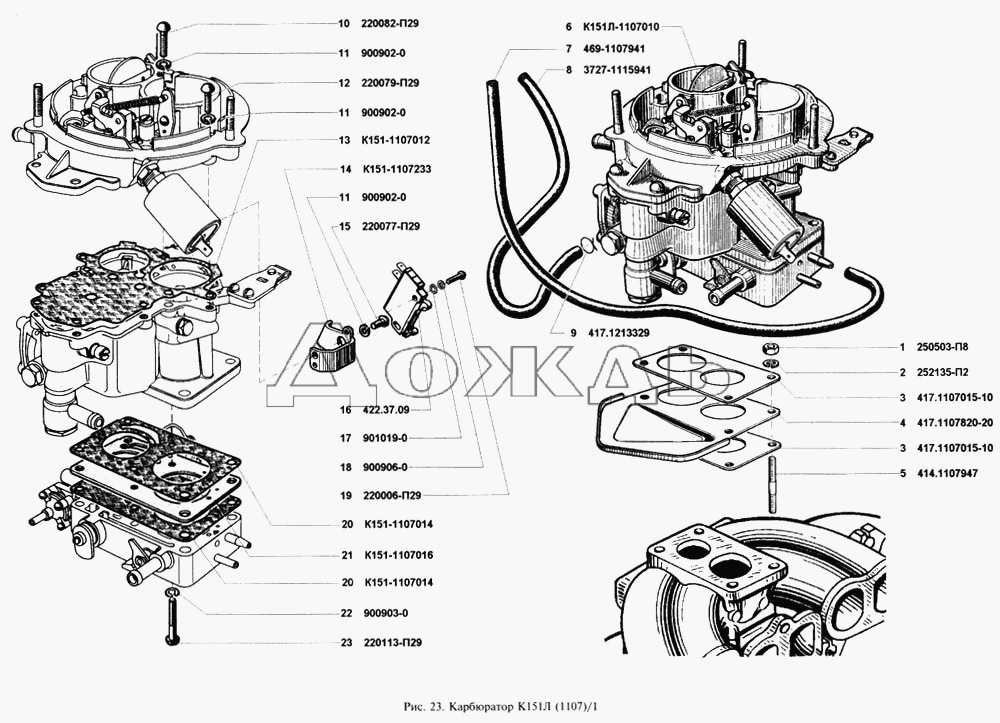

На фото схема карбюратора К-151.

Подсоединение всех шлангов и трубок осуществляется следующим способом:

Самый объёмный патрубок подачи топлива подключается к поплавковой камере.
К нижнему отводу карбюратору подводится шланг возврата топлива.
Шланги меньшего диаметра подсоединяются к экономайзеру и к заслонкам дросселя.
Затем подводится шланг вакуумника.
Шланг принудительной вентиляции присоединяется к верхнему выводу карбюратора.

Подключение шлагов – достаточно простая и легкая работа. Но новичок легко может запутаться в их предназначении, поэтому на первом этапе рекомендовано во время разборки карбюратора маркером оставлять на их поверхности соответствующие обозначения. Проделав простые действия по очистке деталей карбюратора, можно существенно продлить не только срок эксплуатации К-151, но главного силового агрегата автомобиля.

Заключение

Регулировка, ремонт и подключение карбюратора К-151 требует от владельца авто терпеливости и усидчивости. Работа достаточно объёмная, но отрегулированный и очищенный механизм работает в несколько раз эффективней. К-151 сложный в конструктивном плане, сломаться в нем может абсолютно любая деталь, в некоторых случае придется полностью его разбирать. Новичку вряд ли будет по силам такая задача, но, если запастись свободным временем и терпением, решить самостоятельно любую проблему удастся в собственном гараже. Чаще всего проблемы возникают из-за различных загрязнений – особенно жиклеров. Важно следить за состоянием всего узла и регулярно его очищать от продуктов сгорания.

Карбюратор К-151 автомобиля ГАЗ-3110

Снимать карбюратор с двигателя следует в основном для промывки от загрязнений и смол, так как ремонт и регулировку большинства его систем и элементов можно проводить без демонтажа

Снять воздушный фильтр.

Отвернуть винт 6 крепления тяги 2 к рычагу привода воздушной заслонки, отвернуть винт 1 крепления тяги к кронштейну и отсоединить тягу от карбюратора

Отвернуть гайку 7 крепления троса акселератора к сектору привода дроссельных заслонок, сдвинуть сальник 5, отвернуть гайку 4 и вынуть тягу 3 из кронштейна и сектора привода дроссельных заслонок.

Ослабив стяжные хомуты, снять со штуцеров карбюратора шланги подачи 2 и слива 3 топлива, шланг 1 системы вентиляции картера, вакуумный шланг управления экономайзером принудительного холостого хода (ЭПХХ) с обратной стороны карбюратора и шланг 5 к электромагнитному клапану системы ЭПХХ, к вакуум- корректору распределителя зажигания 7 и к термовыключателю рециркуляции отработавших газов4

Отсоединить провода 6 от микровыключателя системы ЭПХХ.

Отвернуть четыре гайки 1 крепления карбюратора к впускной трубе, снять держатель 2 троса и демонтировать карбюратор.

Разборка

Отворачивать винты крепления дроссельных заслонок на осях и снимать заслонки без крайней необходимости не рекомендуется, так как их смещение может привести к заеданию заслонок в каналах.

Запрессованные в корпус латунные соединительные трубки каналов вынимать не следует во избежание нарушения плотности их посадки.

Разбирать карбюратор следует только в крайнем случае, если промывка и продувка сжатым воздухом без разборки не устраняют заедания дроссельных и воздушной заслонок и не приводят к полной очистке жиклеров и каналов от отложений.

Отсоединить тягу 1 привода воздушной заслонки от профильного рычага, вынув шплинт 2 из отверстия на ее изогнутом конце.

Вывернуть семь винтов крепления крышки к корпусу и снять крышку карбюратора

Вывернуть два винта крепления корпуса дроссельных заслонок и, выведя из зацепления соединительную серьгу, снять корпус

Отвернуть три винта 1 крепления и снять крышку 2 вакуумной диафрагмы пускового устройства карбюратора.

С обратной стороны крышки карбюратора вывести из зацепления с рычагом пускового устройства отогнутый конец штока диафрагмы пускового устройства карбюратора

Снять диафрагму 1 с крышки карбюратора.

Отсоединить оттяжную пружину 1 воздушной заслонки от пальца крышки

Отвернуть два винта 2 и сиять крышку 3 канала вентиляции поплавковой камеры

Отвернуть винт 4 крепления и сиять распылитель 5 эконостата.

Отвернуть винты крепления и снять рычаги привода пускового устройства.

Снять аккуратно с нижнего фланца корпуса крепления теплоизоляционную прокладку.

Отвернуть два винта 1 микровыключатель 2 системы ЭПХХ. Вынуть шплинт 4 и снять с оси рычаг 3 управления воздушной заслонкой вместе с профильным рычагом 5.

Вывернуть отверткой заглушку 1 отверстия оси поплавка и вынуть расположенную под ней алюминиевую уплотнительную шайбу

Пинцетом или круглогубцами вынуть ось поплавка и снять поплавок 4 и иглу 3 запорного клапана

Вывернуть седло 2 из корпуса карбюратора.

Отвернуть четыре винта 1 крепления и СНЯТЬ крышку 2 ускорительного насоса вместе с рычагом.

Снять диафрагму ускорительного насоса и расположенную под ней отжимную пружину.

Вывернуть пустотелый топливоподающий болт 1 и снять его вместе с коллектором 2 и алюминиевыми уплотнительными шайбами3

Вынуть из коллектора 2 топливоподающий болт 1 вместе с сетчатым фильтром и снять с него алюминиевые уплотнительные шайбы 3.

Вывернуть из стенки поплавковой камеры сливную пробку с уплотнительной шайбой.

Тщательно подобранной отверткой (во избежание повреждения деталей, изготовленных из латуни) вывернуть из корпуса воздушные 3 и топливные 2 жиклеры главной дозирующей системы, воздушные жиклеры 4 и 5 холостого хода и переходной системы

Отвернуть расположенные по бокам корпуса резьбовые пробки 1 и вывернуть топливные жиклеры системы холостого хода и переходной системы, расположенные под пробками

Вывернуть пустотелый топливоподающий винт 6 крепления распылителя ускорительного насоса и снять распылитель 7 вместе с уплотнительными алюминиевыми шайбами.

Отвернуть три винта крепления и снять блок 1 ЭПХХ вместе с уплотнительной прокладкой корпуса карбюратора.

При необходимости замены диафрагмы ЭПХХ отвернуть четыре винта скрепления клапана ЭПХХ и снять клапан в сборе

Затем, аккуратно отделив от диафрагмы крышку клапана, вынуть из корпуса клапана диафрагму вместе с пружиной.

для разборки механизма привода дроссельных заслонок нужно отвернуть гайки крепления деталей привода на осях заслонок, предварительно промаркировав расположение деталей на осях, и снять детали

После разборки промыть детали карбюратора в бензине или растворителе, затем продуть сжатым воздухом все каналы в деталях карбюратора.

Сборка и установка

Сборку узлов карбюратора и самого карбюратора в целом, а также его установку на двигатель производят в последовательности, обратной разборке, с учетом следующего:

1. Необходимо проверить привалочные поверхности корпуса дроссельных заслонок на отсутствие забоин и трещин.
2. Проверить легкость проворачивания заслонок в корпусе и четкость их возврата в исходное положение после снятия усилия.
3. Проверить привалочные поверхности корпуса карбюратора на предмет отсутствия забоин и коробления в зоне отверстий для крепежных винтов.
4. Все картонные, паронитовые и резиновые прокладки необходимо заменить новыми.
5. Винты, соединяющие корпусные детали карбюратора, следует затягивать плотно, но без приложения чрезмерных усилий, могущих привести к деформации деталей, изготовленных из мягких сплавов.
6. Гайки крепления карбюратора к впускной трубе двигателя следует затягивать без чрезмерных усилий и только на холодном двигателе.
7. После сборки и установки карбюратор необходимо отрегулировать

Регулировка

Регулировку уровня топлива в поплавковой камере производят при снятой крышке карбюратора.

Можно, не отсоединяя тягу пускового механизма, отвернуть винты крепления крышки, приподнять ее и, вынув прокладку, повернуть крышку в сторону, насколько это позволят сделать зазоры в местах крепления тяги.

Подкачивать бензин в поплавковую камеру рычагом ручной подкачки топливного насоса до момента, когда уровень стабилизируется

Расстояние от уровня топлива до верхней плоскости корпуса карбюратора должно составлять 21,5 мм

При уровне топлива ниже указанного, необходимо подогнуть вверх язычок 1 поплавка, упирающийся в хвостовик иглы запорного клапана

При повышенном уровне язычок подогнуть вниз.

После каждой подгибки язычка нужно, отвернув сливную пробку поплавковой камеры, слить из нее бензин и, завернув пробку на место, повторно накачать бензин рычагом ручной подкачки топливного насоса

Отрегулировать пусковую систему можно непосредственно на автомобиле, полностью прогрев двигатель и подключив к нему тахометр

Запустив двигатель со снятым воздушным фильтром и слегка нажав на педаль акселератора, полностью закрыть воздушную заслонку рукояткой ее привода

Затем лезвием отвертки приоткрыть воздушную заслонку настолько, насколько это позволит рычажный механизм

Частота вращения коленчатого вала двигателя при этом должна составлять 2500—2700 мин. Если она отличается от указанной, нужно, ослабив контргайку на регулировочном винте, упирающемся в профильный рычаг, заворачивать или выворачивать этот винт.

После окончания регулировки контргайку плотно затянуть.

Регулируют систему холостого хода на прогретом двигателе с подключенным к нему тахометром.

Для этого на работающем двигателе установить винт качества 2 в положение, при котором обеспечивается максимальная частота вращения на холостом ходу.

Затем с помощью винта количества 1 установить частоту, повышенную на 100—120 мин. После этого завернуть винт качества до снижения частоты вращения на 100—120 мин

Такой способ регулировки позволяет уложиться в нормы токсичности выхлопа. Более точную регулировку рекомендуется проводить с помощью газоанализатора.

Проверка

Проверяют работу ускорительного насоса при снятой крышке карбюратора после регулировки уровня топлива

При резком открытии дроссельных заслонок из распылителя ускорительного насоса должна выходить ровная сильная струя бензина, достигающая каналов корпуса дроссельных заслонок без касания стенок диффузоров

Неравномерная и искривленная струя свидетельствует о частичном засорении каналов распылителя

При полном отсутствии струи следует убедиться в чистоте и исправности топливоподводящего винта распылителя и расположенного в нем нагнетательного клапана.

При их исправности следует проверить чистоту и исправность диафрагменного механизма ускорительного насоса, разобрав его, как это описывалось выше.

Проверка блока управления и клапана ЭПХХ

1. Кроме вышеперечисленных элементов система питания содержит блок 1 управления ЭПХХ и электромагнитный клапан 2, установленные в подкапотном пространстве.

Совместно с иневмоклапаном и микровыключателем, установленными на карбюраторе, эти устройства образуют систему ЭПХХ, отключающую подачу топлива в режиме принудительного холостого хода и предотвращающую работу двигателя от самовосиламенения после выключения зажигания.

2. Оба устройства неразборной конструкции и при выходе из строя подлежат замене.

3. Проверку исправности электромагнитного клапана проводятся непосредственно на автомобиле. Для этого нужно при работающем на холостом ходу двигателе снять со штекера клапана любой из проводов. Двигатель при этом должен немедленно остановиться

Продолжающаяся работа двигателя при исправных системах карбюратора и пневмоклапане ЭПХХ указывает на неисправность электромагнитного клапана.

4. Для проверки исправности блока управления ЭПХХ следует подключить вольтметр к проводу, соединяющему электромагнитный клапан с блоком управления, и к «массе»

На холостом ходу и при повышенной частоте вращения напряжение на штекере электромагнитного клапана должно быть не менее 12 В.

Затем, увеличив частоту вращения коленчатого вала до 2000—3 000 мин ^-1, следует резко закрыть дроссельную заслонку. В момент закрытия дроссельной заслонки и до снижения частоты вращения до 1100 мин напряжение на штекере электромагнитного клапана должно отсутствовать.

Если напряжение при отпускании дроссельной заслонки остается неизменным, следует отсоединить любой провод от микровыключателя системы ЭПХХ карбюратора.

Если при частоте вращения коленчатого вала более 1600—1800 мин¹ фиксируется падение напряжения до 0,5 В и ниже, в микровыключателе короткое замыкание или нарушена его установка.

Если напряжение не падает неисправен блок управления. Косвенно эта неисправность подтверждается работой двигателя от самовоспламенения после выключения зажигания.

Воздушный фильтр

Замена фильтрующего элемента воздушного фильтра

1. Снять шланг 3 вентиляции картера. Отсоединить четыре пружинных зажима 1 и снять крышку 2 фильтра.
2. Вынуть фильтрующий элемент.
3. Протереть изнутри корпус и крышку фильтра. При этом следить, чтобы пыль и грязь не попали в карбюратор

4. Установить новый фильтрующий элемент в корпус фильтра, закрыть крышку и застегнуть пружинные зажимы. Установить шланг вентиляции картера.

Замена и регулировка тяги воздушной заслонки карбюратора

1. Отвернуть винт 4 и вынуть тягу 1 из рычага привода воздушной заслонки. Отвернуть винт 2 и вынуть оболочку 3 тяги из кронштейна на карбюраторе.
2. Не снимая оболочку, вытянуть из нее тягу за ручку в салон автомобиля.

Для замены оболочки тяги необходимо отвернуть гайку на кронштейне под рулевой колонкой и вытянуть оболочку тяги в салон.

3. Вставить новую тягу в оболочку со стороны салона и закрепить винтом на рычаге привода воздушной заслонки.

Если снималась оболочка, нужно вначале установить оболочку тяги со стороны салона и закрепить гайкой на кронштейне, затем вставить в нее тягу.

4. Отрегулировать тягу воздушной заслонки. для этого нажать до упора на ручку тяги, расположенную под рулевой колонкой.

Ослабить затяжку винта 4 и полностью открыть воздушную заслонку, повернув рычаг 5 привода заслонки. Затем затянуть винт 4.

Вытянуть ручку тяги на себя до упора, воздушная заслонка должна полностью закрыться. Если этого не произошло, ослабить затяжку винта 1 и перемещением оболочки 2 тяги в кронштейне 3 добиться полного закрытия воздушной заслонки.

Еще раз проверить открытие и закрытие воздушной заслонки, перемещая ручку тяги от упора до упора.

Тарировочные данные карбюратора К-151

Первичная камера:

Диаметр диффузоров 23 мм
Диаметр смесительной камеры 32 мм
Производительность главного топливного жиклера 225 см³/мин
Производительность главного воздушного жиклера 330 см³/мин
Производительность топливного жиклера холостого хода и переходной системы 95 см³/мин
Производительность первого воздушного жиклера холостого хода и воздушного жиклера переходной системы 85 см³/мин
Производительность эмульсионного жиклера холостого хода 280
Производительность второго воздушного жиклера холостого хода 330
Подача насоса-ускорителя за 10 полных ходов 10±2,5 см³/мин
Уровень топлива от верхней плоскости корпуса 21,5±1,5 мм
Зазор у нижней кромки воздушной заслонки после пуска 6±1 мм

Вторичная камера:

Диаметр диффузоров 26 мм
Диаметр смесительной камеры 36 мм
Производительность главного топливного жиклера 380 см³/мин
Производительность главного воздушного жиклера 330 см³/мин
Производительность топливного жиклера холостого хода и переходной системы 150 см³/мин
Производительность первого воздушного жиклера холостого хода и воздушного жиклера переходной системы 270 см³/мин
Подача насоса-ускорителя за 10 полных ходов 10±2,5 см³/мин
Уровень топлива от верхней плоскости корпуса 21,5±1,5 мм

Особенности карбюратора К-151

Карбюраторы К-151, К-151Д устанавливаются на двигатели модели 402 и 4021.

Карбюратор К-151 (рис. 1) состоит из трех основных разъемных частей, соединенных через уплотнительные прокладки с винтами

Верхняя часть — крышка карбюратора включает воздуховод, разделенный на два канала, с воздушной заслонкой в канале первой камеры.

Средняя часть состоит из поплавковой и двух смесительных камер и является корпусом карбюратора.

Нижняя часть — корпус дроссельной заслонки включает смесительные трубки с дроссельными заслонками первой и второй камер карбюратора.

Прокладка между средней и нижней частями карбюратора уплотняющая и теплоизоляционная.

Конструктивно карбюратор состоит из двух смесительных камер — первой и второй.

Каждая из камер карбюратора имеет свою основную дозирующую систему.

Во второй камере карбюратора находится переходная система, питающаяся топливом непосредственно из поплавковой камеры, которая вступает в работу в момент открытия дроссельной заслонки второй камеры.

Ускорительный насос мембранного типа.

Во второй камере предусмотрен экостат для обогащения горючей смеси при полной нагрузке.

Рис. 2. Схема полуавтомата запуска и прогрева

Система запуска холодного двигателя (рис. 2) — полуавтоматического типа, состоит из пневмокорректора, системы рычагов и воздушной заслонки, которая закрывается водителем перед запуском холодного двигателя с помощью ручного привода.

В момент пуска двигателя пневмокорректор, используя разрежение, возникающее под карбюратором, автоматически открывает воздушную заслонку на необходимый угол, обеспечивая стабильную работу двигателя при прогреве.

При нажатии на рычаг воздушной заслонки необходимо нажать педаль акселератора.

Система отсечки топлива (экономайзер принудительного холостого хода) срабатывает в режиме принудительного холостого хода при торможении автомобиля двигателем, когда нет необходимости в подаче топлива в двигатель.

Обеспечивает экономию топлива и снижает выброс токсичных веществ в атмосферу.

Микропереключатель и экономайзер принудительного холостого хода расположены на карбюраторе, электромагнитный клапан — блок управления — на передней панели кабины.

Блок управления 33 представляет собой устройство, которое в зависимости от частоты электрических импульсов, поступающих от катушки зажигания, управляет электромагнитным клапаном 32.

При отпускании педали акселератора контакты микровыключателя 35 должны быть открытым.

При отпущенной педали акселератора и частоте вращения двигателя более 1400 мин ^-1 , блок управления не подает напряжение на электромагнитный клапан, в результате чего атмосферный воздух поступает в экономайзер принудительного холостого хода по каналам электромагнитного клапана, клапан которого перекрывает канал холостого хода.

В случае неисправности системы отсечки подачи топлива (двигатель не заводится или «глохнет» при отпускании педали газа) необходимо предварительно убедиться в надежности электрических контактов элементов системы, после которой следует последовательно проверить работу электромагнитного клапана, микровыключателя и блока управления.

Для проверки электромагнитного клапана и микровыключателя необходимо отсоединить электрический разъем блока управления, включить зажигание (двигатель не запускать!) и со стороны моторного отсека плавно открыть и закрыть несколько раз дроссельные заслонки карбюратора, а другой — зажать электромагнитный клапан.

При исправном электромагнитном клапане и предохранителе, а также при исправном и правильно отрегулированном микропереключателе должна ощущаться работа электромагнитного клапана (вибрация, щелчки).

Для проверки блока управления необходимо вставить разъем в блок, включить зажигание, запустить двигатель и прогреть его.

Затем со стороны моторного отсека одной рукой откройте дроссельные заслонки примерно на 1/3 хода, другой держите электромагнитный клапан.

Резко отпустите дроссельную заслонку. При этом, если блок управления откорректирован, электромагнитный клапан должен отключиться, а при снижении частоты вращения коленчатого вала примерно до 1050 мин ^-1, электромагнитный клапан должен включиться.

Основные дозирующие элементы карбюраторов приведены в табл. 1.

Основные дозирующие элементы карбюраторов К-151 (ЗМЗ-402), К-151Д (ЗМЗ-406)

Настройки	Первая камера		Вторая камера
Тип	К-151	К-151Д	К-151	К-151
Главный топливный жиклер, см ³ /мин	220±3,0	220+3,0	380±5,0	380±5,0
Главный воздушный жиклер, см ³ /мин	330±4,5	330±4,5	330±4,5	330±4,5
Жиклер холостого хода, см ³ /мин:
холостая труба	95±1,5	95±1,5	─	─
тюбик для эмульсии	85±1,5	85±1,5	─	─
Жиклер холостого хода	330±4,5	330±4,5	─	─
Жиклер эмульсии холостого хода	280±3,5	280±3,5	─	─
Топливный жиклер переходной системы, см ³ /мин	─	─	150+2,0	150+2,0
Струйная система воздухопровода, см ³ /мин	─	─	270±3,5	270±3,5
Диаметр отверстия распылителя ускорительного насоса, мм	0,4 ^+0,03	0,4 ^+0,03	─	0,4 ^+0,03
Диаметр отверстия под винт Эконостата, мм	1,1 ^+0,06	1,1 ^+0,06	─	2 ^+0,06
Диаметр отверстия перепуска топлива в бак, мм	1,1 ^+0,06	1,1 ^+0,06	─	─
Диаметр седла топливного клапана, мм	2,2 ^+0,06	2,2 ^+0,06	─	─
Диаметр диффузора, мм:
маленький	10,5 ^+0,1	10,5 ^+0,1	10,5 ^+0,11	10,5 ^+0,11
большой	23 ^+0,045	23 ^+0,045	26 ^+0,045	26 ^+0,045
Масса поплавка в сборе не более 12,5 г.

Первичную камеру любого карбюратора легко определить по воздушной заслонке.

Дроссель находится в верхней части диффузора карбюратора. И какие струи находятся рядом с этой камерой — это струи первичной камеры.

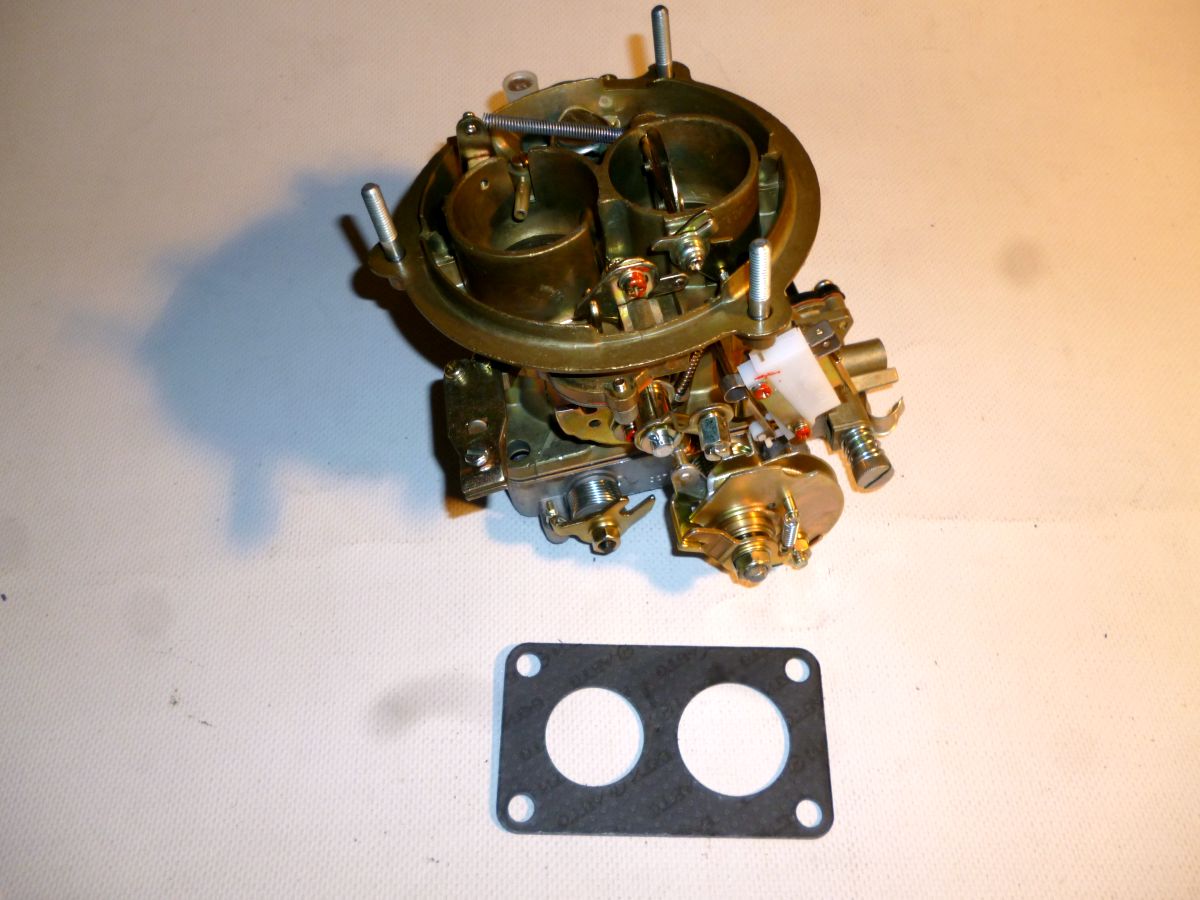

Регулировка карбюратора К-151 своими руками: подробное описание

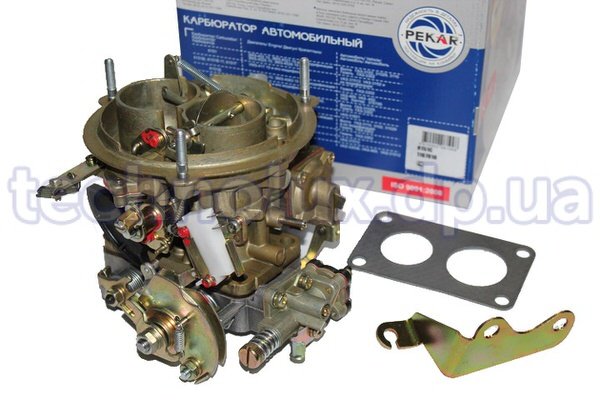

Карбюраторы «Пекар» всегда отличались высокой надежностью, и серьезных проблем с ними автовладельцы практически не имеют. Но чтобы устройство показывало действительно высокую эффективность, важно правильно его настроить. Качество двигателя будет зависеть от того, насколько хорошо и тонко настроен тюнинг. Посмотрим, как осуществляется регулировка карбюратора К-151. Процесс несложный, но достаточно ответственный.

Зачем нужна настройка?

Эти знания необходимы для правильной работы двигателя. Нужно правильно настроить механизм и для этого расход топлива был на приемлемом уровне, но при этом не падала мощность и крутящий момент. Неправильно выставленные форсунки будут способствовать перерасходу смеси, который может быть в 2-2,5 раза больше обычного.

Варианты смесеобразования

Специалисты выделяют несколько вариантов соотношения топлива и воздуха для двигателей. Наиболее оптимальной является пропорция, где на одну часть бензина приходится 15 частей воздуха. Есть и более эффективная смесь. Здесь пропорция одна часть топлива на 12,5-13 частей воздуха. Эта смесь самая богатая. Автомобиль будет быстро набирать обороты, но и расход топлива будет достаточно высоким. Для любителей сэкономить также есть вариант смесеобразования. Здесь на одну часть бензина приходится 16-16,5 частей воздуха. Автомобиль практически не теряет в динамике. Регулировка карбюратора К-151 позволяет владельцу настроить агрегат под существующую потребность и собственные желания, но если работа двигателя стабильна и в целом устраивает владельца, настройку можно отложить.

Об обслуживании карбюратора

Однако бывают случаи, когда без тюнинга не обойтись. Недостатком всех карбюраторов является их свойство забиваться. Сегодня на заправках часто можно залить в бак некачественное топливо. Да кто-то скажет, что топливный фильтр есть. Но часто он не справляется с мелкими соринками, которые попадают в карбюратор К-151. Жиклеры забиваются, в результате чего топливо уже не может поступать в камеры в полном объеме. Для их очистки нельзя использовать куски проволоки — только бесконтактный спрей-очиститель. Также потребность в тюнинге может возникнуть при выходе из строя некоторых деталей агрегата. Вышедшие из строя элементы меняют на новые, но без настройки на оптимальную работу рассчитывать не стоит.

Могу ли я игнорировать это?

Регулировка карбюратора «Пекар» К-151 поможет избежать повышенного расхода топлива или наоборот, недостаточной подачи его в двигатель. Следствием недостатка бензина в смеси может быть снижение мощности двигателя. Кроме того, если настройки не были выполнены или сделаны неправильно и в таком состоянии устройство использовалось длительное время, детали двигателя могут выйти из строя. Ремонт двигателя в современных условиях стоит недешево. Поэтому лучше потратить немного времени и отрегулировать карбюратор К-151. Регулировка — простая процедура. Обслуживание сводится к мойке и продувке, и все это можно сделать в условиях обычного гаража с помощью обычных инструментов.

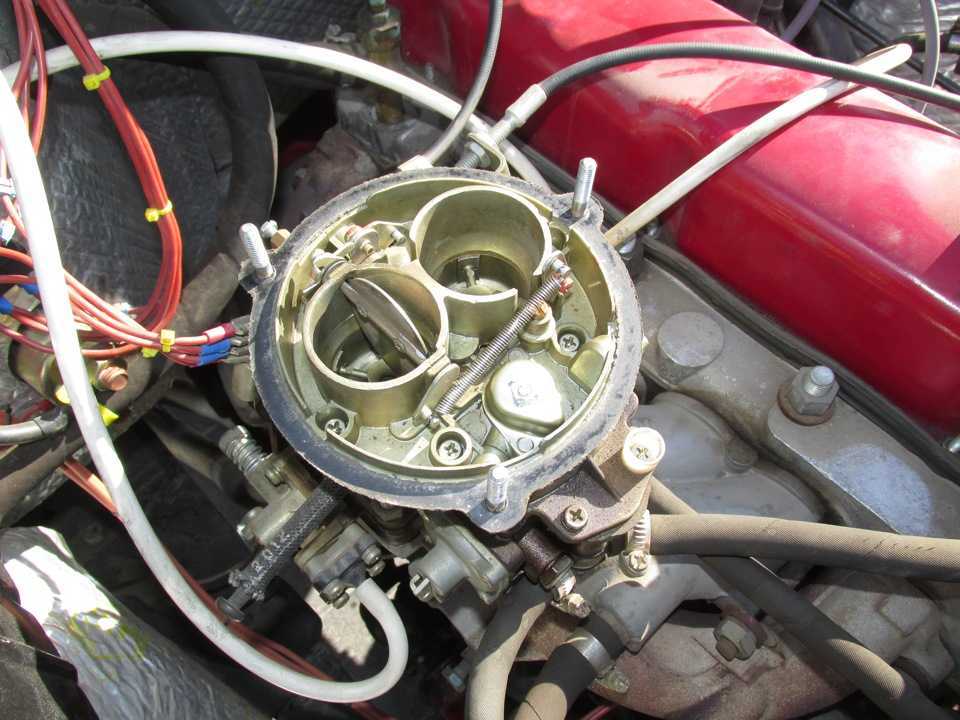

Как регулировать холостой ход

На агрегатах завода «Пекар» эта операция очень важна. Если ХХ отрегулирован, то двигатель будет радовать владельца стабильной работой. Также в выхлопных газах практически отсутствуют вредные выбросы. Такой автомобиль не нанесет существенного вреда окружающей среде. Если автомобиль эксплуатируется длительное время, а топливный и воздушный фильтры забиты, то расход топлива на холостом ходу значительно возрастет. Регулировка карбюратора К-151 состоит из нескольких простых действий. Первое, что они делают, это запускают и прогревают двигатель. Затем на хвостовике найдите винт, отвечающий за качество смеси. У него есть стопор, который предотвращает его вращение. Этот ограничитель нужно убрать. Далее регулируют элемент, отвечающий за качество смеси. Вращая его, ищем положение, при котором коленвал на холостом ходу будет набирать большую часть оборотов. Затем отрегулируйте винт, отвечающий за количество. Скорость вращения коленчатого вала увеличивают еще на 100-200 об/мин. При закручивании элемента, отвечающего за качество, коленчатый вал вращается с меньшей скоростью. Остается только установить оптимальную частоту. При такой настройке машина имеет максимальную динамику и экономичный расход топлива. Все сделано правильно, если в момент закручивания винта контроля качества обороты начнут уменьшаться. Это признак обеднения горючей смеси. Если падения скорости нет, скорее всего блок неисправен или забит. В последнем случае его можно «реанимировать» очистителем карбюратора. Но сделать это без анализа механизма невозможно.

Как регулируется уровень топлива в поплавковой камере?

Правильность этой настройки определяет количество топлива, которое будет потреблять двигатель. При неправильной установке уровня будет повышенный расход топлива. Еще есть вариант, когда карбюратор подает в камеры сгорания смесь без бензина — только воздух. Неправильный уровень может привести к значительным затратам на топливо или серьезному ремонту двигателя. К этому уровню чувствителен не только агрегат от «Пекар», но и большинство других аналогов вне зависимости от производителя. Регулировка карбюратора К-151 будет производиться с помощью приспособлений – понадобится линейка и сверло диаметром 2 миллиметра. Первым делом нужно найти максимально ровное место — так работать намного комфортнее. Затем необходимо снять воздушный фильтр. После этого запустите двигатель и оставьте его так на пять минут. Затем с карбюратора снимается крышка и линейкой измеряется уровень топлива. Измерения следует проводить как можно быстрее. Когда камера открыта, из нее испаряется бензин — прогревается двигатель и система питания, а это еще больше ускоряет испарение. Для модели К-151 нормальный уровень составляет 2,15 сантиметра. Так производитель гарантирует исправную работу устройства. Если уровень выше или ниже нормы, необходимо его настроить. Регулировка – это изменение положения поплавка.

Карбюратор К-151: регулировка поплавков

Для правильной регулировки уровня топлива рекомендуется заранее найти какой-нибудь прибор, который мог бы помочь с измерениями. Подойдет любой предмет диаметром до двух миллиметров. Затем переверните блок и поставьте его на максимально ровное место — это повысит шансы правильно произвести замеры. Далее смотрите зазор от дна поплавка до вкладыша из картона. Нормальное расстояние на работающем карбюраторе не более двух миллиметров. Если уровень топлива в поплавковой камере неправильный, язычки погнуты. Затем снова снимаются все замеры – каждый раз нужно проверять, все ли правильно. Самым распространенным на сегодняшний день является поплавковое устройство (типа карбюратора К-151). Устройство, регулировка агрегатов максимально просты, а конструкция позволяет получать стабильные характеристики смеси топлива и воздуха.

Измеряем положения штангенциркулем

Будет использоваться глубиномер. Измеряется от самого верха поплавка до картонной прокладки. Нормальный результат, при котором больше ничего подгонять не нужно, это 3 сантиметра.

Все в порядке?

Регулировка карбюратора «Газель» К-151 может быть выполнена неправильно по вине владельца. Необходимо точно знать, все ли настроено. Для испытаний крышка агрегата укладывается вертикально. Затем внимательно осмотрите язычок на рычаге. Если регулировка проведена правильно, она немного ослабит шар-демпфер игольчатого клапана. Также язычок расположен почти параллельно игольчатому клапану. Ось штамповки поплавка должна быть равна поверхности крышки.

Установка триггера

Система запуска считается одной из самых важных. Она сообщает о запуске двигателя. Если элементы системы не работают должным образом, это серьезный ремонт. Часто бывает так, что при полной исправности всех узлов система запуска не работает так, как задумано производителем. Регулировку карбюратора К-151 (УАЗ в том числе) следует проводить только на полностью снятом агрегате. Первым делом нужно открыть дроссельную заслонку и найти рычаг управления системой запуска. Его поворачивают до упора и фиксируют. Затем, когда дроссельная заслонка отпущена, измерьте зазор между краем заслонки и камерой. Он должен быть примерно 1,5 мм. Затем отверните стопорную гайку. Поможет работать с упором в виде винта на рычаге газа. Винт поворачивается каждые пол-оборота. В результате элемент будет перпендикулярен кулачку. Затем измеряется длина тяги и при необходимости корректируется. Это тяга, с помощью которой кулачок спускового крючка соединяется с рычагами на оси воздушной заслонки. При закрытом последнем, а рычаг в этот момент завернут до упора, зазор должен быть не более 0,2-0,8 мм. Если это не так, открутите упорную головку. Чтобы уменьшить зазор, головку затягивают, уменьшая длину тяги.

Наконец

Карбюратор является важным устройством в автомобиле. Он обеспечивает двигатель топливом. Всем у кого карбюратор К-151С регулировка теперь не составит труда. После регулировки необходимо провести обкатку, чтобы выявить и устранить недостатки.

ECHO HC-151 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Скачать PDF

Содержание

страница из 28
Содержание
Оглавление
Исправление проблем
Закладки

Содержание

Ножницы для живой изгороди

Руководство оператора

МОДЕЛЬ

Внимательно прочитайте правила безопасной эксплуатации и все инструкции. Компания ECHO предоставляет данное руководство оператора

и руководство по технике безопасности. Оба должны быть прочитаны и поняты для

правильной и безопасной работы.

X7532247801

HC-151

ПРЕДУПРЕЖДЕНИЕ

X753003281

01/08

Содержание

Предыдущая страница

Следующая страница

Содержание

Также см. Echo HC-151

Echo 02006800 Руководство оператора 28 страниц

Эхо 06999999 Руководство оператора 24 страницы

Echo 02006801 Руководство оператора 24 страницы

Дополнительные руководства для Echo HC-151

Садовая и садовая техника ECHO HC-1500 — КАТАЛОГ ЗАПЧАСТЕЙ 6-96 Каталог запчастей
(19 страниц)
Руководство по эксплуатации садово-огородной техники Echo HC-150
Ножницы для живой изгороди (64 страницы)
Руководство по эксплуатации садово-огородной техники Echo HC-1500 Type 1E
Руководство по эксплуатации ножниц для живой изгороди Echo (32 страницы)
Садовая и садовая техника ECHO HC-150 — 03-04 1 Руководство по эксплуатации
(24 страницы)
Садово-огородная техника ECHO HC-150 — 03-04 Руководство по эксплуатации
(24 страницы)
Садово-огородная техника ECHO HC-150 — 04-06 1 Руководство по эксплуатации
(28 страниц)
Садово-огородная техника ECHO HC-150 — 04-06 Руководство по эксплуатации
(28 страниц)

Садово-огородная техника ECHO HC-150 — 11-09Руководство оператора
(32 страницы)
Садово-парковая техника ECHO HC-150 — 11-09 1 Manuel D’utilisation
Taille-haies (32 страницы)
Садово-огородная техника ECHO HC-150 — СЕРИЙНЫЙ НОМЕР 05001001-05999999 Руководство по эксплуатации
(24 страницы)
Садовая и садовая техника ECHO HC-1500 TYPE 1E — КАТАЛОГ ЗАПЧАСТЕЙ 10-99 Каталог запчастей
Тип 1e (13 страниц)
Садово-парковая техника ECHO HC-1500 TYPE 2E — КАТАЛОГ ЗАПЧАСТЕЙ 10-99 Каталог запчастей
Тип 2e (13 страниц)
Руководство по эксплуатации садово-огородной техники Echo HC-152
Ножницы для живой изгороди (36 страниц)

Краткое содержание Echo HC-151

有温泉有馬グランドホテル・公式サイト【最低価格保証｜旅館旅館

有馬有馬グランドホテル公式サイト【最低保証】｜旅館旅館旅館旅館空室検索

《9月限定》クーポン利用でお得！

1 約につき5,000円お得な
宿泊プランをご用意しました。
【1日10室限定】

詳細はこちら

兵庫県民割でお得な日帰りプラン(最大45%OFF)

県民割の条件を満たしている方は
お一人様5,000円引きいたします。
【お日にち限定】

詳細はこちら

あんしん巣ごもりプラン

夕食、朝食共にお部屋でごゆっくりとお召し上がりいただけます。

詳細はこちら

名門と名泉を満喫するゴルフ旅

ここでしか体験のできないプレミアムなゴルフ旅プラン

詳細はこちら

カスタム会席

100種類のメニューからつくるあなただけの会席料理

詳細はこちら

【エステ・アロマ】CAZE SPA・公式HPシーズン特別割引

日曜～木曜日限定で人気のアロマボディをお得にご利用いただけます。

詳細はこちら

【・アロマ】】

Caaze Spa ・公式 hp
シーズン特別割引

日曜～日限定で人気アロマボディを
お得ご利用ます。のアロマボディを
お得ごいただけ。。。のボディを
0003

60 分	通常価格 17 600 йен → 特別価格 16 500 йен（税込）
90 分	通常価格 25 300 йен → 特別価格 22 500 йен（税込）

.
今年一番の思い出を作りを！愛犬流しそうめん開催！
昨年夏に開催して大人気の『愛犬流しそうめん』、今年は大好評につき９月３０日まで期間を延長して開催いたします。
詳細はこちら
バラ風呂
毎週水曜日はバラ風呂。「女性浴場沙の湯」ホワイトイオン露天風呂にてご用意いす0た0た0た0た0た
詳細はこちら
毎週水曜日はバラ風呂
「女性浴場沙の湯」ホワイトイオン露天風呂にてご用意いたします。超音波のな泡が作るやわらかな乳白色の湯になバラの芳香、大量のでこの上リラックスを体感ていただけます。。。。
設定日毎週水曜日
※都合により日程を変更する場合がございます
ご利用時間 12:00 — 22:30
ベストレート（最低価格）保証
当サイトからのご予約が最もお得です
唯一の有馬で、、

かけがえの一日を。
六甲雄大な自然囲まれ、
四季折々のを愉しむことができる有馬。。名名泉泉泉泉泉泉泉泉泉泉泉泉選ばれる
温泉は効能豊かで、
かつては太閤秀吉も
湯治に訪れたとされています。
また、摂津・播磨・但馬・丹波・淡路
からなる
兵庫五国の中心に
位置するその地は、
各地旬の味覚が集まる集まる
食宝庫でもあります。。
そこすべてが揃う、無二の場所
私たちここににしかないと最幸。ののおもてなしででですべてすべてののののののののののののののののののののののののののののののののののののののののののののののののの体験体験体験体験体験体験体験体験体験体験体験体験体験体験体験体験体験体験体験体験体験体験体験体験体験体験体験体験体験体験体験体験体験体験体験体験体験体験体験揃う揃う体験体験お客様のすべての一日を、
かけがえのない一日へと誘います。
別墅結楽銀泉露天風呂付き貴賓室
別墅結楽柔の間和洋室
中央館庭側和洋室
北館庭側和室
中央館和風ツイン
千差万別のお部屋で

百人百様の
ご要望に対応
お二人でも、ご家族でも、
団体でも、そしてお一人でも。
和室から和洋室、洋室、
露天風呂付客室まで、
お様の多様なご要望にに
お応えするさまざまな
タイプお部屋を
ごしております
兵庫五国恵みを、、

お好きなスタイルで
兵庫五国の恵み
兵庫の恵み
兵庫の恵み
摂津播磨・但馬・丹波・
淡路なる兵庫県。
そのに位置するは、、
食宝庫宝庫。
各地から旬をををををををををををををををををををををををををををををををををををををををををををを
1 大切なひとときに花を添えます。
展望大浴苑雲海
ゆらり紗の湯
ゆらりの湯湯
アクアテラス
プライベートスパ
金泉銀泉がが

体心をを
解きほぐす
太閤秀吉、
多く偉人たちを
癒やしてき有馬温泉温泉温泉。。た効果効果効果効果効果にににににににににににににににににににににににににににににたたたたたたたたたたたたたたたたたたたたたたたたたたたたたたたたたたたたたたたたたたたたたたたたたたたたたたたたた療養療養療養療養療養療養療養療養療養。。療養療養療養偉人 906泉」を、
四季折々の表情を見せる
六甲の自然とともに
ご堪能いただけます03
ご堪能いただけます03
有馬の会議場がが

新しい旅のを開く開く
森羅
森羅
多様会議・宴会場
大大八〇〇名規模の
大型ホールをはじめ、
大小さまざまな
会議・ギ9伀場、0691 セミナー学会に各種イベント ︙ ︙…。
ホテル温泉を兼ね揃えた
当館でできない新しい
コミュニケーションの
スタイルあります。
ガーデンプール
ロビーラウンジルシェッロ
ガーデンプール
ドッグ・アップ・ヴィラ
バーベキュー会場
他にはない体験が

かけがえのない思い出に
お子様に人気のプールから
大人も楽しめる
バーベキューテラスに、
愛犬との新しい旅を提案する
ドッグアップヴィラ︙…。
他にはない、した施設の数々。
あらゆるに寄り添う特別体験体験が、
皆様一日をかけがえないない
一へと誘い。
人生を、

ともにするホテル
人生は、一期一会。
一生一度の記念日、、
いつも変わらない一日も。
毎日かけがえのない日である、、
私たちますます。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。からからときときときときときときときときときときときときときときときときとき終えるとき。。
一一一会日々に、ずっと寄り添い続ける。
そして人生をたときに、。
そして人生を振り返っときに、
いい思い出とともにあるあるあるある。。ようであれるであれるであれるであれるであれるであれるであれるであれるであれるであれるであれるであれるであれるであれるであれるであれるであれるであれるであれるであれるであれるであれるであれるであれるであれるであれるであれるであれるであれるであれるであれるであれるであれるようようようようよう. おもてなしで
お迎えします。
有馬グランドホテルの想い
大阪・京都駅からは高速バスで 40 分。。
三宮からは 30 分程度お越しいただけ。。
また伊丹空港や神戸空港からもででででででででののののののののののののののの快適です。
【夕朝食｜お部屋食確約】旬菜会席｜黒毛和牛と旬の味覚をご堪能
ご予約はこちら
【巣ごもりプラン】夕朝お部屋食で更にグレード！特選お造りと神戸牛陶板焼きの特選会
ご予約はこちら
【あんしん巣ごもりプラン】露天風呂付き夕朝お部屋食｜厳選懐石　≪クラブフロア≫ 90 03
ご予約はこちら
.
ご予約はこちら
ＫＡＩＳＥＫＩ｜石窯で絶妙な火入れの牛フィレ肉をメインに【ダイニング時分時】
ご予約はこちら
ダイニング時分時｜音や香りも愉めるライブ感溢れる本格串揚げコース
ご予約はこちら
ベストレート（最低価格）保証
有馬グランドホテルのご予約は、当公式ホームページからのご予約が一番お得です。
有馬グランドホテルの公式サイトでご提供する宿泊料金は、
お申込み時点他社インターネットサイトよりもお得な料金であることをします。。
有ホテル公式サイト直接ご予約ください。
ご後 24 時間以内、同一ホテルタイプ宿泊ご予約後後時間に同一ホテルタイプ宿泊、日程で
より料金がみつかった場合、当館予約係までお申し出ください。。。た場合場合、ご宿泊料金料金をお知らせお知らせお知らせお知らせお知らせお知らせお知らせお知らせお知らせお知らせお知らせお知らせお知らせお知らせお知らせお知らせお知らせあっあっあっお泊りいただくを保証いたします。。
ベストレート保証条件
ベストレートを保証するあたり、下記の条件を必要がます。
有馬グランドホテル公式サイトからのご予約であること
同一ホテル
同一宿泊日（到着日・出発日）
同一宿泊プラン
同一宿泊人数（お子様は除く）
同一お部屋タイプ
同一精算方法
同一サービス、販売条件、キャンセル条件
ベストレート対象外外
ベストレート保証にあたり、下記の場合は比較から除外さていただきます。の場合比較対象からさせてます。の場合は比較から除外さていただきます。の場合比較対象からさせてます。。場合は対象から除外さていただきます。。場合比較対象除外させていただき。。場合比較対象いいますますますます、法人法人法人法人法人法人法人法人法人法人法人法人法人法人法人法人法人法人法人法人法人法人法人契約契約契約契約契約契約.
特定の会員組織を対象とした料金
宿泊以外の施設利用や交通機関、食事などを伴うパッケージ料金
ポイントや金券等の付与された特典を割引とみなした料金
旅行業者による販売（手配旅行等）など販売金額をホテルが関与できない料金
クーポン券、バウチャー、クレジットカードなどによる前払いを条件とした料金
お問い合わせはこちら
有馬グランドホテル・予約係（9:00～21:00）
078-900
2910-01-151-9970, NSN 2
1519970 Поставщик деталей узла карбюратора 2910-01-151-9970, NSN 21519970 Поставщик деталей узла карбюратора
// НСН // Части НСН // 21519970
NSN 2910-01-151-9970 запчасти R-8241A, 487857C91, производства Navistar Intl Corp, Colt Industries Inc, Simmons Rand Co, доступны в нашем ассортименте. На веб-сайте ASAP Semiconductor в нашем ассортименте имеется более трех миллиардов деталей, а удобные поисковые системы могут использовать наши клиенты для быстрого и эффективного просмотра наших запасов. Благодаря высокоэффективной модели закупок мы меняем процесс закупок к лучшему. В целом мы стремимся к обеспечению качества, поэтому у нас есть аккредитация FAA AC 0056B и AS9.120B, ISO 9001:2015 и являются единственным независимым дистрибьютором с политикой отказа от поставок из Китая. Если вы готовы приступить к работе, вы можете отправить форму запроса предложения, чтобы начать.
Part Number’s List for NSN 2910-01-151-9970, 21519970
Item Name: Carburetor Assembly
Federal Supply Class (FSC) 2910 Engine Fuel Системные компоненты Несамолёт
NIIN: 01-151-9970 (011519970)
Деталь № Производитель Наименование товара КОЛ-ВО Запрос предложений
Р-8241А международная корпорация навистар карбюратор в сборе Авл Запрос предложений
Р-8241А Кольт Индастриз Инк карбюратор в сборе Авл Запрос предложений
487857C91 Симмонс Рэнд Ко карбюратор в сборе Авл Запрос предложений
487857C91 международная корпорация навистар карбюратор в сборе Авл Запрос предложений
487857C91 Кольт Индастриз Инк карбюратор в сборе Авл Запрос предложений
См.
аналогичный NSN для 2910-01-151-9970, 21519970
2910-00-001-9051 2910-00-001-9058 2910-00-001-9082 2910-00-001-9093
2910-00-003-0112 2910-00-003-0116 2910-00-003-0147 2910-00-003-0161
2910-00-003-1005 2910-00-003-1520 2910-00-003-2739 2910-00-003-2740
Отправить мгновенный запрос предложения
Гарантированные котировки в течение 15 минут, 24/7 x 365
Глобальные поисковые бренды NSN
Аджилент Текнолоджиз Инк
Компоненты воздушной системы Inc
Азия Моторс Ко Лтд
Compass Water Solutions Inc
Dukes Aerospace Inc
ООО «Глобал наземная поддержка»
Компания Grimes Aerospace
Гейдельберг США Inc
Хайль Трейлер Интернэшнл Лтд
Холлингсид Интернэшнл Ллк
Просмотреть больше
Очень требовательный NSN
1240-01-412-6608 (1240014126608)
1240-01-540-3690 (1240015403690)
1560-01-071-1154 (1560010711154)
1680-01-004-2945 (1680010042945)
2510-00-741-1045 (2510007411045)
2530-00-799-0020 (25300079
)
2530-01-130-3366 (2530011303366)
2530-01-139-3748 (2530011393748)
2910-00-179-6934 (2
1796934)
4140-01-148-7854 (4140011487854)
5310-00-816-0187 (5310008160187)
5315-99-051-3194 (53159
194)
5340-00-285-6523 (5340002856523)
5910-01-253-4140 (5
2534140)
5935-00-622-2830 (5935006222830)
6115-01-547-6738 (6115015476738)
6135-01-351-1131 (6135013511131)
6140-01-485-1472 (6140014851472)
6150-01-208-9751 (6150012089751)
7010-01-500-6979 (7010015006979)
Посмотреть ещё
Военные запасные части
Запчасти для военных грузовиков
Запчасти для гражданского грузовика
Запчасти для военных автомобилей
Запчасти для военного трейлера
Военно -транспортные детали
Военно -транспортные детали
.
Почему выбирают нас?
Низкая цена Гарантийный инвентарь по конкурентоспособным ценам
Найти быстро Поиск в крупнейшем в мире перечне электронных компонентов по производителю, категории или номеру детали
Гарантированное качество Мы продаем только гарантированные и отслеживаемые детали
Сделай это быстро Весь инвентарь готов к отправке от наших продавцов
Топ
Бренды
Сертификаты полупроводников и членство
Благодарим вас за посещение отдела закупок AOG.
Не забывайте, что мы можем дать вам предложение по запасным частям в течение 15 минут, если вы заполните мгновенную форму запроса предложений.
Запрос котировок
Здоровье на каждый день: достоверная медицинская информация, советы экспертов по вопросам здоровья, новости, инструменты и ресурсы
10 неверных представлений об оспе обезьян, которым не стоит верить
Ложные представления об оспе обезьян затрудняют понимание реальных рисков и лучших способов защитить себя . Вот как отделить правду от вымысла.
By Becky Upham
Главные новости дня
Сокращение разрыва в борьбе с раком
Более высокий уровень смертности. Меньший доступ к уходу. Более низкое качество жизни. Вот некоторые из реалий, с которыми сталкиваются группы меньшинств, когда лечение рака не является справедливым.
Атопический дерматит на цветной коже: ответы на ваши вопросы
Также известный как экзема, атопический дерматит является особой проблемой для чернокожих американцев и других цветных людей. Мохиба Тарин, доктор медицинских наук, дерматолог и медицинский обозреватель Everyday Health, обсуждает симптомы, лучшие домашние средства и многое другое.
Автор: Шанталь Райли
Лекарство от депрессии: какое из них подходит именно вам?
Различные классы антидепрессантов могут помочь в лечении депрессии, воздействуя на химические вещества мозга, регулирующие настроение.
Джозеф Беннингтон-Кастро
Следите за нами и не пропустите лучшие новости о здоровье.
Консультация эксперта по распространенным хроническим заболеваниям
Получайте медицинские обзоры, советы и ресурсы.
РакДиабетПсориатический артритПсориазЭмоциональное здоровьеМигреньРевматоидный артритЗдоровье пищеварения
Обучение плаванию может спасти вашу жизнь0003
Тревис Глисон
«Резкий» рост заболеваемости раком у взрослых моложе 50 лет
Малоподвижный образ жизни, менее здоровое питание и усиленное обследование могут сыграть свою роль, новое исследование…
Автор Lisa Rapaport
Вызывает ли мигрень потерю памяти?
Мигрень может повлиять на мышление и память во время приступа, но как долго сохраняются эти симптомы? Узнайте больше здесь…
Автор: Брайан П. Данливи
Велнес – это больше, чем просто модное словечко
Ознакомьтесь с личным мнением и мыслями о здоровье и благополучии.
ФитнесОздоровлениеМедитацияДиета и питаниеУход за собойЗдоровый образ жизниЗдоровые рецепты
Будьте в курсе новостей, которые вы можете использовать
Получайте все последние новости и информацию о здоровье.
FDA одобрило Сотикту (Деукравацитиниб) для лечения псориаза от умеренной до тяжелой степени
Этот новый препарат от псориаза, таблетки для приема один раз в день, является новым вариантом для людей с умеренными или тяжелыми симптомами, которые хотят избежать инъекционных препаратов.
By Becky Upham
Отзыв: 12 сентября 2022 г.
«Резкий» рост заболеваемости раком у взрослых моложе 50 лет исследование предполагает.
Автор: Lisa Rapaport
Отзыв: 12 сентября 2022 г.
Что женщинам нужно знать об анальном сексе
Поскольку эта часть тела не производит достаточно смазки сама по себе, анальный секс требует некоторых дополнительных мер предосторожности наслаждайтесь безопасно.
Автор: Кейтлин Салливан
Отзыв: 9 сентября 2022 г.
Philips Respironics отзывает более 17 миллионов масок CPAP и BiPAP спасательные медицинские приборы.
Автор: Лиза Рапапорт
Отзыв: 9 сентября 2022 г.
Может ли ходьба (даже менее 10 000 шагов в день) помочь предотвратить деменцию?
Новое исследование показало, что даже 3800 шагов в день снижают риск слабоумия.
от Becky Upham
Обзор: 9 сентября 2022 г.
См. Все
Легкие шаги, питательные ингредиенты, вкусные рецепты
на кухне с повседневным здоровьем
4 Странный начинки для мороженого, которые хороши для вас
4 Странный начинки для мороженого, которые являются хорошими для вас
4 Странный мороженое.
Up Next
Как приготовить: яйца вкрутую
Как нарезать: капусту
Лучшие советы для здоровья от нашего сообщества
Советы по уходу за собой, советы по здоровому образу жизни и важные моменты от наших сообществ и медицинских работников
Ознакомьтесь со всеми советами
В тренде: Оригинальная серия на каждый день
Вдохновленные занятия по запросу в соответствии с последними тенденциями в области здорового образа жизни, созданными для людей, страдающих хроническими заболеваниями.
No related posts.

設定日	毎週水曜日 ※都合により日程を変更する場合がございます
ご利用時間	12:00 — 22:30

Part Number’s List for NSN 2910-01-151-9970, 21519970
Item Name:	Carburetor Assembly
Federal Supply Class (FSC)	2910 Engine Fuel Системные компоненты Несамолёт
NIIN:	01-151-9970 (011519970)

Деталь №	Производитель	Наименование товара	КОЛ-ВО	Запрос предложений
Р-8241А	международная корпорация навистар	карбюратор в сборе	Авл	Запрос предложений
Р-8241А	Кольт Индастриз Инк	карбюратор в сборе	Авл	Запрос предложений
487857C91	Симмонс Рэнд Ко	карбюратор в сборе	Авл	Запрос предложений
487857C91	международная корпорация навистар	карбюратор в сборе	Авл	Запрос предложений
487857C91	Кольт Индастриз Инк	карбюратор в сборе	Авл	Запрос предложений

2910-00-001-9051	2910-00-001-9058	2910-00-001-9082	2910-00-001-9093
2910-00-003-0112	2910-00-003-0116	2910-00-003-0147	2910-00-003-0161
2910-00-003-1005	2910-00-003-1520	2910-00-003-2739	2910-00-003-2740
