После покупки автомобиля ВАЗ-2114 перед владельцем встает проблема, как защитить свой автомобиль от несанкционированного проникновения и угона. Самый востребованный способ защиты — это установка сигнализации на ВАЗ-2114, что создаст трудности для взломщиков и оповестит владельца транспортного средства.

Где установить

В большинстве случаев предприятие, которое реализует автомобильные охранные системы, предлагает покупателю свои услуги и специалистов, чтобы установить сигнализацию. Но, если есть желание и возможность установить автосигнализацию Старлайн А 91 своими руками, то эту работу производят в домашних условиях или в гараже. Для этого производитель создал карты монтажа сигнализации Starline, с которыми рекомендуем ознакомится.Установка сигнализации центрального замка: Подключение сигналки к центральному замку под силу каждому

Как подключить

Установка сигнализации ВАЗ-2114 начинается с отключения аккумуляторной батареи и определения мест расположения элементов. Блок управления помещают под панель приборов или за вещевым ящиком, сирену — в моторный отсек. Руководствуясь инструкцией и схемой, производят подключение всех элементов.

Блок управления подключают через разъемы с элементами системы, узлами и деталями автомобиля. Установку и монтаж начинают с дальней точки установки элемента охранной системы, используя 9 разъемов (Х) для подключения.

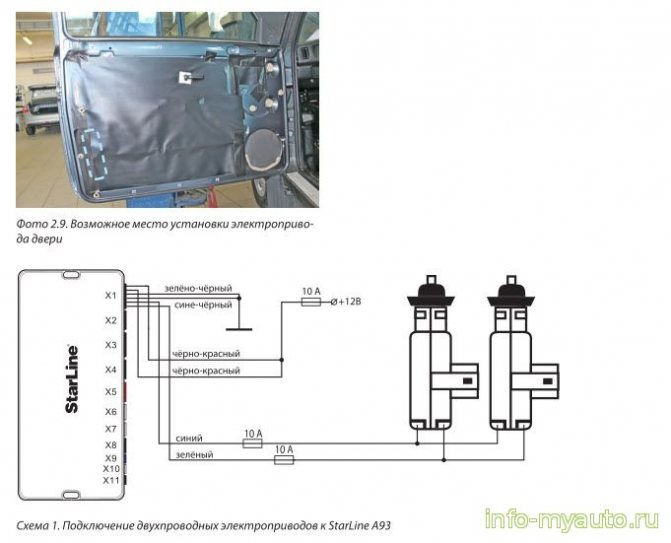

В моторном отсеке, под капотом и в багажнике устанавливают датчики (концевики), которые реагируют на открытие. Производят демонтаж обивок дверей для установки активаторов. Сервисную кнопку Valet устанавливают в скрытое от посторонних глаз, но легкодоступное для владельца автомобиля место.

На лобовое стекло, в верхнем углу, устанавливают приемо-передающую антенну. Датчик удара рекомендуют устанавливать внутри салона, закрепив на металлической поверхности.Установка сигнализации центрального замка: Подключение сигналки к центральному замку под силу каждому Аварийную сирену устанавливают в моторном отсеке колоколом вниз.

Когда все элементы будут расположены по своим местам, можно приступать к их соединению в единую систему.

Схема

Характеристики автомобильной сигнализации Старлайн А 91 и схема подключения основных элементов приведены в инструкции производителя. При подключении 6-контактного разъема Х 2, возможно, понадобится дополнительный активатор открывания дверей.

При подключении датчиков открывания дверей используют сине/красный провод разъема Х 3.

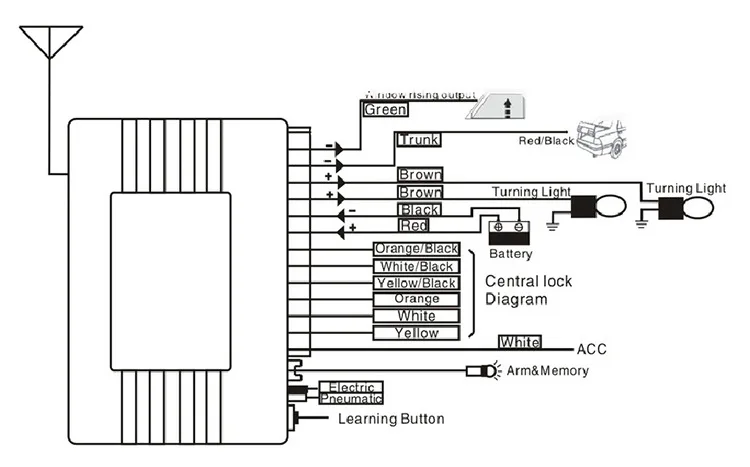

Все точки подключения сигнализации, т.е. разъемы (Х), имеют следующий вид:

  1. Х 9 — подключают двухуровневый датчик удара, устанавливаемый на металлическую поверхность.
  2. Х 8 и Х 7 — разъемы не задействованы.
  3. Х 6 — сервисная кнопка Valet, устанавливается в скрытое и легкодоступное место.
  4. Х 5 — светодиодный индикатор, устанавливается на панель приборов.
  5. Х 4 — модуль приема передающего датчика, установку рекомендуют производить в одном из верхних углов ветрового стекла.Установка сигнализации центрального замка: Подключение сигналки к центральному замку под силу каждому
  6. Х 3 — разъем с многими проводами.

Они соединены с системами проводами таких цветов:

  1. Красный — с «плюсом» замка зажигания.
  2. Зеленый/желтый и зеленый/черный — подфарники и боковые повороты.
  3. Черный — масса автомобиля.
  4. Желтый — замок зажигания (подключение к син./черн.).
  5. Серый — «плюс» аварийной сирены.
  6. Синий/красный — «плюс» входа дверей.
  7. Черный/красный — дополнительное реле блокировки.
  8. Оранжевый/серый — датчик отрывания капота.
  9. Оранжевый/белый — датчик открывания багажника.
  10. Оранжевый/фиолетовый — к тормозам (по схеме в инструкции).
  11. Х 2 — подключают активаторы открытия дверей;
  12. Х 1 — замок зажигания (замкнут с красным проводом).

Подключение центрального замка

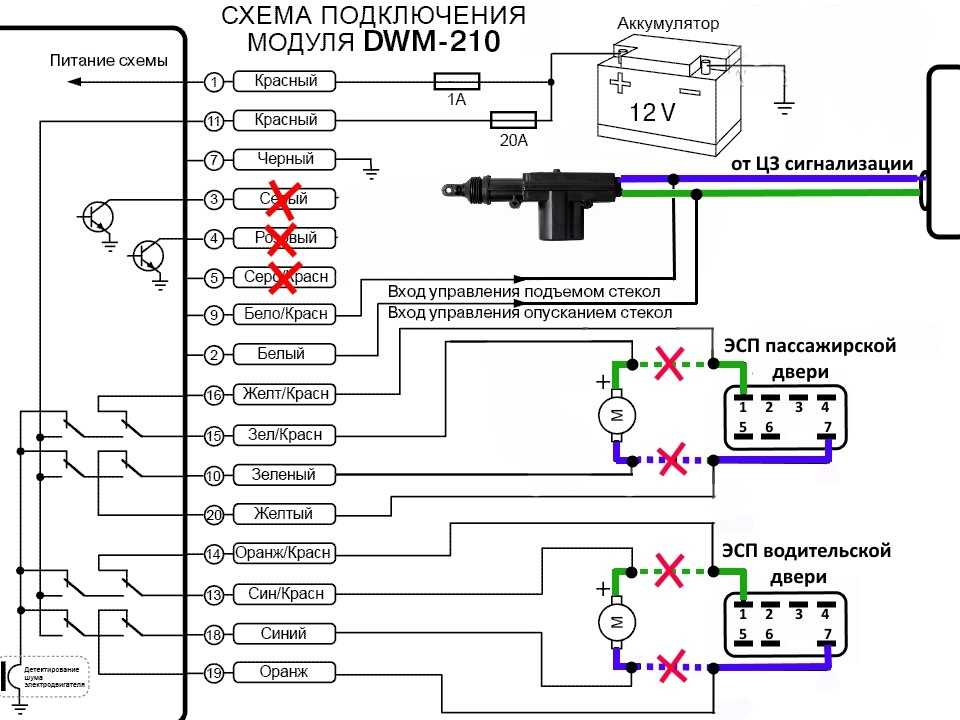

В базовых комплектациях блок управления (БУ) центрального замка (ЦЗ) выполняет функцию блокировки замка дверей. Схема подключения электроцепей одинакова для всех центральных замков, различие только может быть в БУ, активаторах и количестве выводов для подключения дополнительного устройства.Установка сигнализации центрального замка: Подключение сигналки к центральному замку под силу каждому

К основным элементам центрального замка относятся БУ, датчики-выключатели (концевики) дверей и микропереключатели, которые фиксируют положение ключа. Все эти элементы подключаются к сигнализации и освещению салона автомобиля.

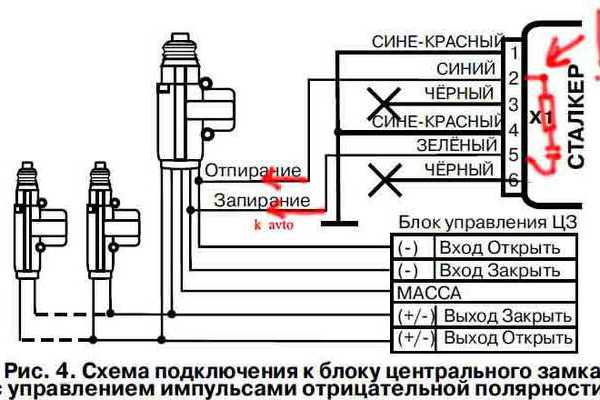

Чтобы произвести подключение к центральному замку, необходимо блок управления (БУ) центрального замка присоединить к автомобильной сигнализации, используя для этого реле открывания и закрывания дверей, к замку зажигания автомобиля и к датчикам открывания дверей.
При установке центрального замка понадобятся дополнительные детали, такие как:

  • диод 1А — 3 шт.;
  • диод 3А -1 шт.;
  • диод 5А — 2 шт.

Врезка в провода

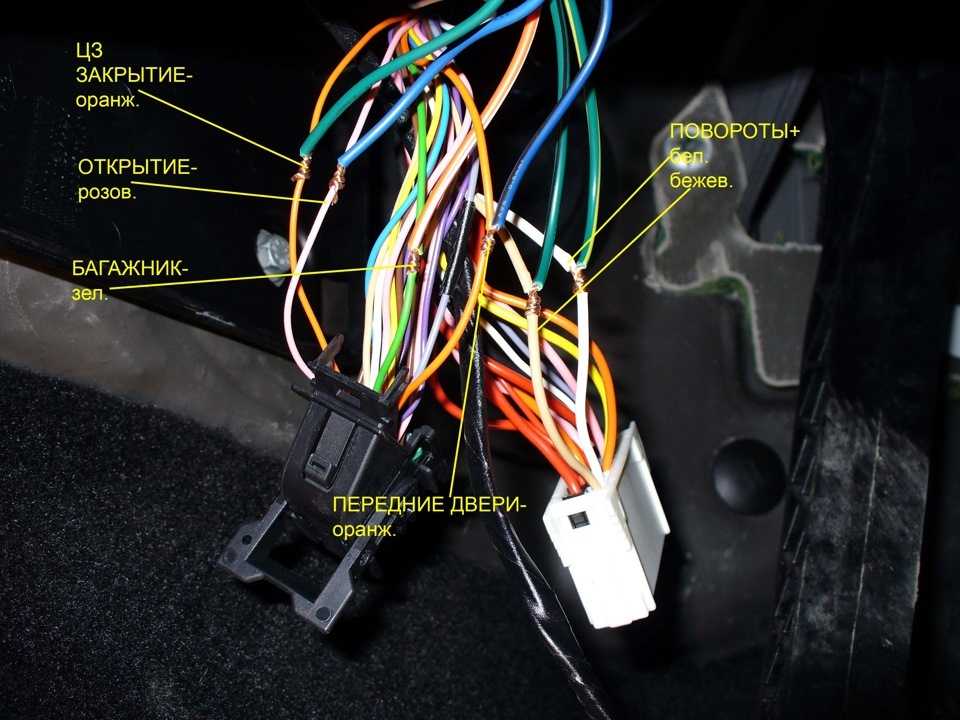

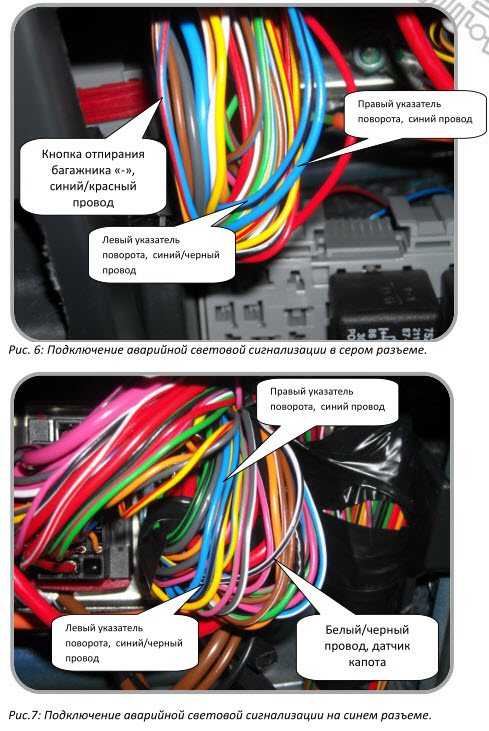

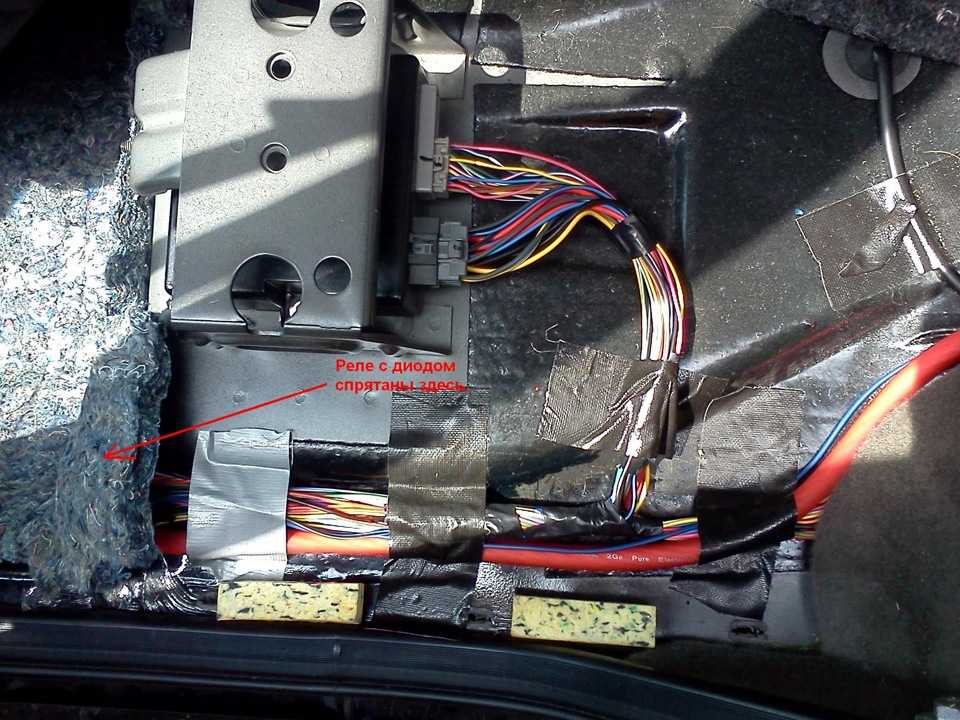

Для того чтобы произвести врезку в провода, вначале необходимо их освободить из-под обивки порога. Для этого выкручивают винты крепления и снимают обивку. Под ней проложено 2 жгута проводов, идущих к панели приборов. В одном из жгутов находится провод стояночного тормоза. 2 провода присоединяют к подфарникам и боковым указателям.Установка сигнализации центрального замка: Подключение сигналки к центральному замку под силу каждому

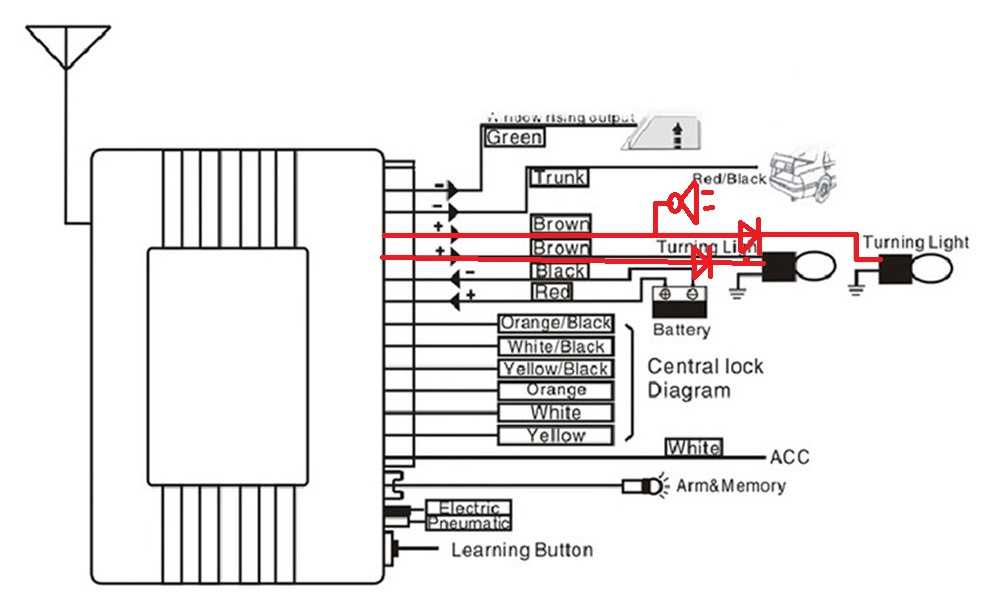

При врезке в провод стояночного тормоза устанавливают 1 диод, а в провод, питающий подфарники и боковые указатели поворотов, — 2 диода. Выводы проводов врезки подсоединяют к разъему Х 3 блока управления сигнализацией.

Автозапуск

Одной из функций автомобильной системы сигнализации Starlin является автозапуск двигателя. Для того чтобы произвести монтаж с автозапуском своими руками, необходимо использовать провода замка зажигания. Сиреневый провод соединяют с аккумулятором. Голубой (замка зажигания) соединяют с БУ сигнализации через разъем Х 1.

Для подключения датчика тахометра его соединяют с проводом серо/черного цвета, выходящим из разъема Х 3. Подключают «массу» от основного блока, используя черный провод разъема Х 3.

Проверка правильности подключения

Установив все элементы системы сигнализации, производят настройку функций после активации режима прописки. Для этого необходимо отключить зажигание, произвести шестикратное нажатие на кнопку Valet, включить зажигание.Установка сигнализации центрального замка: Подключение сигналки к центральному замку под силу каждому Шестикратное звучание сигнала подтвердит переход системы в режим прописки.

Выбор функций производится нажатием кнопок на брелоке сигнализации. Проверку правильности подключения проводят, выполняя следующие операции:

  1. Отсоединяют провод (желтый), идущий от БУ сигнализации А91 к замку зажигания к клемме с голубым проводом.
  2. Ключом зажигания производят запуск двигателя
  3. Прерывистый свет индикатора сигнализации, подтверждает правильность подключения элементов системы.

Для того чтобы повысить уровень защиты своей машины, много материальных затрат не понадобится. Но только при условии, что установку системы сигнализации произведут самостоятельно, своими руками.Установка сигнализации центрального замка: Подключение сигналки к центральному замку под силу каждому
