Установка крышки багажника: Замена крышки багажника – ремонтируем самостоятельно — Статьи

Замена крышки багажника – ремонтируем самостоятельно — Статьи

Замена крышки багажника – это несложная процедура, однако она требует подготовки и знаний. Перед выполнением демонтажа рекомендуется пообщаться со специалистом. Или можно просто отправиться в автосервис, где всё будет выполнено по высшему разряду.

Крышка багажника является одним из самых долговечных компонентов кузова. Но даже самая новая деталь обречена на постепенное разрушение. Запчасти машины подвергаются коррозии и за ними нужен постоянный уход. Но даже бережное обращение не сможет на 100% уберечь деталь и приходит время её менять. Также услуга по замене багажника может потребоваться в случае аварии, а сам демонтаж нередко заказывают для выполнения полной перекраски.

Остаётся принять решение – нужно ли проводить эту процедуру самостоятельно или всё же лучше довериться мастеру? Ответ на этот вопрос знает только водитель машины. В любом случае, если он примет решение выполнить всё самостоятельно, то рекомендуется прочитать как можно больше материала по этой теме.

Также нужно посмотреть обучающее видео, чтобы исключить шанс ошибиться во время замены багажника.

Замена амортизатора крышки багажника

Чтобы заменить амортизатор самостоятельно нужно следовать алгоритму от производителя. Замена производится попарно и после завершения процедуры рекомендуется отрегулировать замки. Для выполнения этой задачи вам потребуются инструменты:

Страховочный упор, зажим и острогубцы. Отвёртка, шестигранный гаечный ключ и ключ с открытым зевом. Пружинная шайба стопорного типа и смазка из силикона.

Открываем багажник и подпираем его палками. Начинаем менять торсионы. Можно вставить отвёртку между металлом и соединением шарового типа и потянуть её на себя. Потихоньку поднимаем зажим от сухаря и стягиваем второй с шара. То же самое нужно сделать с другой стороны.

Чтобы установка новой детали прошла гладко, нужно смазать сухарь силиконовой мазью. Бывают ситуации, когда упор установлен на жёстком крепёжном элементе. В этом случае нужно открутить болт.

Крепеж штифтового типа демонтируется посредством использования шпильки или шайбы пружинного типа. Чтобы убрать шайбу, её нужно толкнуть в определённую сторону. Остаётся только правильно установить новые амортизаторы.

Чтобы заменить замок на крышке багажника необходимо взять ключ 10-ку и плоскую отвёртку. Всякие манипуляции с деталями автомобиля должны производиться только после отключения «минусовой» клеммы аккумулятора. Снимаем обивку крышки багажника и убираем колодку жгута проводов и тягу привода. Для осуществления этих действий рекомендуем найти соответствующее обучающее видео.

Далее демонтируем два элемента крепления замка к багажнику. Убираем старый замок и ставим новый, выполняя всю процедуру в обратном порядке. Чтобы заменить защёлки крышки необходимо убрать обивку стенки багажника и демонтировать два болта. Установите защёлку в обратном порядке.

Профессионалы советуют не затягивать болты слишком туго, пока вы не отрегулируете замок. Попробуйте закрыть крышку и если это сделать не получается, то попробуйте менять положение замка. Это позволит отрегулировать крышку, чтобы она закрывалась нормально. Крепления этой детали могут быть разными. Поэтому ремонт автомобиля всегда требует определённой доли импровизации. Если вы не уверены в своих силах, то рекомендуется попросить помощи у специалиста.

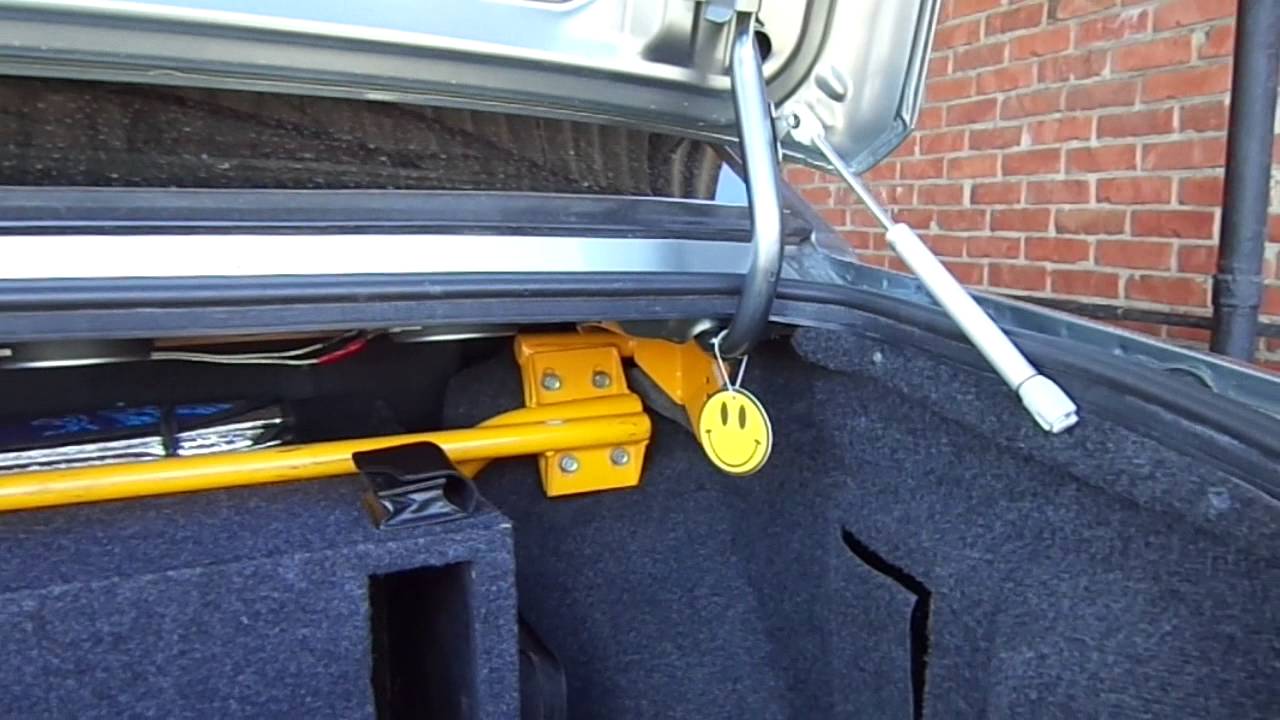

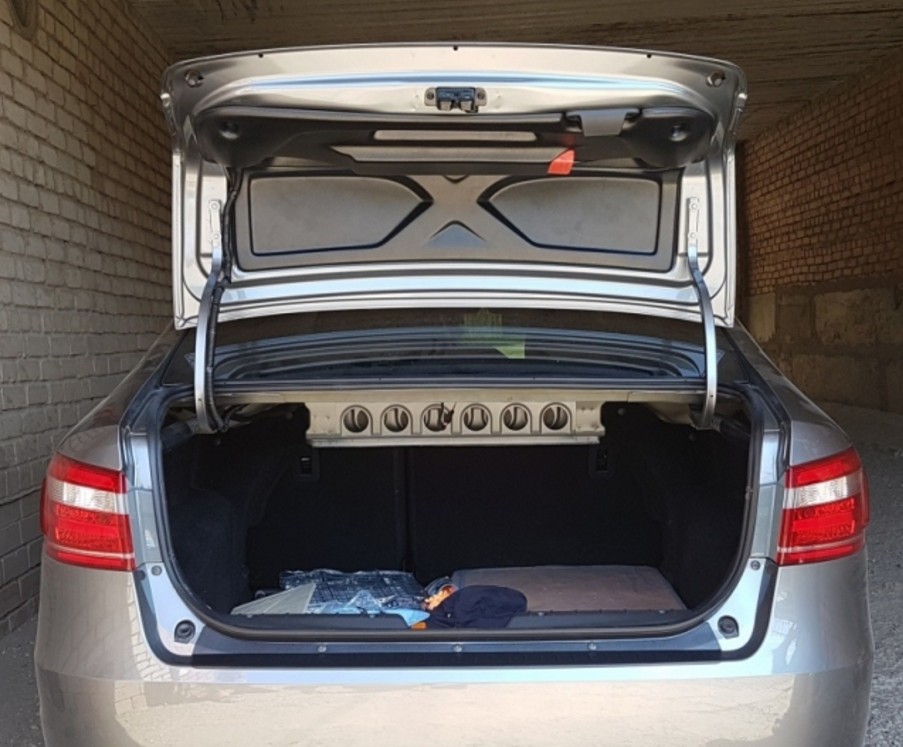

Замена торсионов крышки багажника

Чтобы сделать установку этого компонента нужно открыть багажник и убрать оттуда всё лишнее. Теперь советуем взять фломастер и пометить на крышке точки, где находятся шарниры. Если ваша машина использует систему центральной блокировки, то нужно деактивировать электроразъём от двигателя замка – он расположен с левой стороны крышки.

Далее вам понадобиться помощник – он должен будет держать крышку, пока вы будете осуществлять демонтаж болтов крепления шарниров. Когда вы это сделаете, то крышку можно снимать. Это делать необязательно, если вы не хотите произвести дополнительные ремонтные работы. Торсионы крепятся за счёт своей упругости и чтобы их демонтировать, необходимо отсоединить запчасти центрального кронштейна.

Новые компоненты устанавливаются в обратном порядке. После того, как крышка багажника вернётся на своё законное место, нужно проверить, чтобы зазор по всему периметру поверхности детали был одинаковый. Если не получилось этого достигнуть, нужно произвести регулировку. Нужно ослабить болты крепления шарниров посредством сдвижения крышки в районе отверстий – просто найдите нужно положение.

Вы только что прочитали общую схему замены торсионов. Если она не подходит для вашего автомобиля, то нужно обращаться к специалисту.

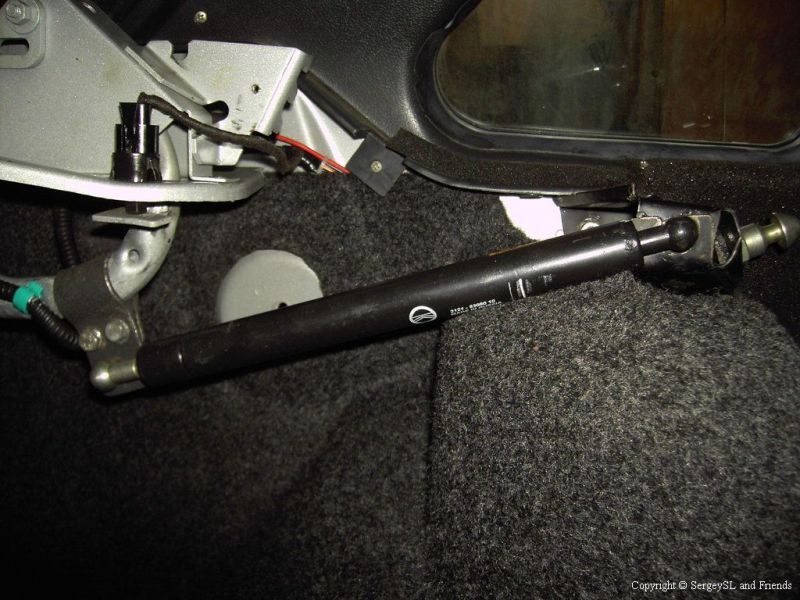

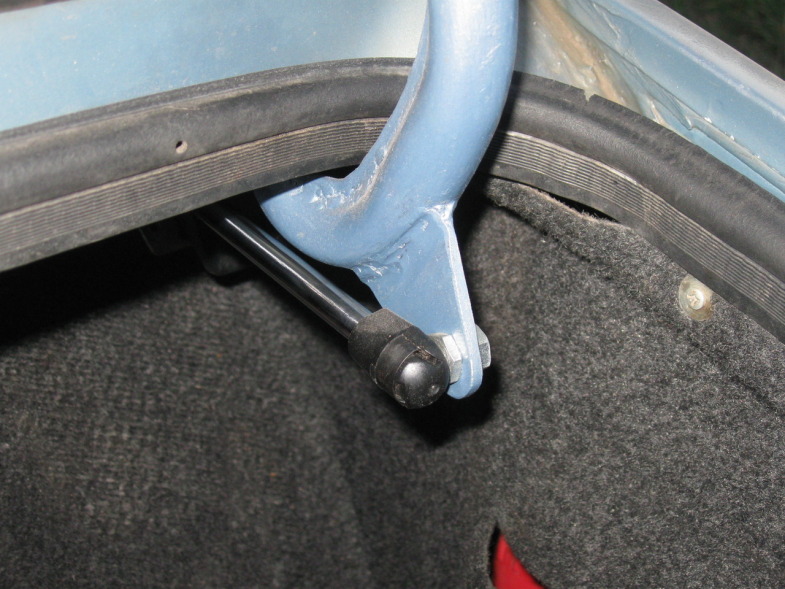

Замена газового упора крышки багажника

Этот компонент может перестать удерживать крышку багажника в одном положении. Проблема кроется в износе этой детали – на её целостность сильно влияют перепады температуры. Если вы хотите выполнить ремонт самостоятельно, то нужно взять ключ 13-ку.

Вы уже купили два новых упора. Даже если у вас сломался всего один, рекомендуется менять пару – их стоимость более чем адекватна. Нужно открыть крышку багажника с помощью ключа на 13 и открутить стойку от двери. Чтобы крышка не упала, её следует зафиксировать в одном положении. Вы можете позвать друга или использовать упоры.

Остаётся открутить крепление стойки на кузове и снять её. Установку новых деталей производим в обратном порядке. В очередной раз напоминаем вам, что мы описали общие моменты процедуры. Любой вид ремонта автомобиля требует предварительной подготовки, знаний и навыков. Сам процесс занимает около 10 минут вашего времени.

Замена стоек крышки багажника

В процесс эксплуатации багажника стойки приходят в негодность. Это касается всех новых и подержанных автомобилей. Со временем этот компонент начинает слабо держать крышку и приходится одной рукой держать деталь, а другой доставать вещи. Замена данной детали неизбежна, если вы хотите вернуть былой уровень комфорта использования багажного отделения.

В этом случае необходимо замена детали. Процесс отличается простотой и с ним справится даже водитель, который никогда не выполнял данный вид ремонтных работ. В качестве инструмента мы будем использовать ключ 13-ку рожкового типа – чем тоньше ключ, тем лучше. Для начала откручиваем верхнюю часть. Следует подпереть её доской или позвать приятеля, чтобы он подержал деталь.

После этого необходимо опустить стойку вниз и открутить нижнюю сторону. Вынимаем её и ставим новую запчасть, выполняя все действия в обратном порядке. Рекомендуем менять сразу две стойки, чтобы «уравнять» их срок эксплуатации.

Все вышеперечисленные процедуры можно проводить самостоятельно. Однако многие предпочитают пользоваться услугами автосервиса. Чтобы заказать услугу замены багажника мы рекомендуем зайти на сайт Uremont.com, где собрана вся актуальная информация о лучших автосервисах вашего города. Больше не нужно искать качественное обслуживание в интернете. Организаторы агрегатора Uremont.com уже собрали за вас необходимые данные.

Снятие и установка крышки багажника, замка крышки багажника и его привода а также регулировка положения замка крышки багажника на автомобиле ВАЗ 2170 Лада Приора (Lada Priora)

Операции выполняемые при снятии и установке крышки багажника и регулировке замка багажника на автомобиле ВАЗ 2170 Лада Приора (Lada Priora)

Полезный совет
Крышка багажника довольно тяжелая и громоздкая, поэтому рекомендуется снимать и устанавливать ее вдвоем с помощником.

Инструменты необходимые при снятии и установке крышки багажника на автомобиле ВАЗ 2170 Лада Приора (Lada Priora)

Вам потребуются: ключи «на 10», «на 13», пассатижи.

Последовательность операций при снятии и установке крышки багажника на автомобиле ВАЗ 2170 Лада Приора (Lada Priora)

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.


2. Отсоедините колодку жгута проводов.

3. Сожмите фиксатор держателя жгута проводов и выньте держатель из отверстия внутренней панели крышки багажника.

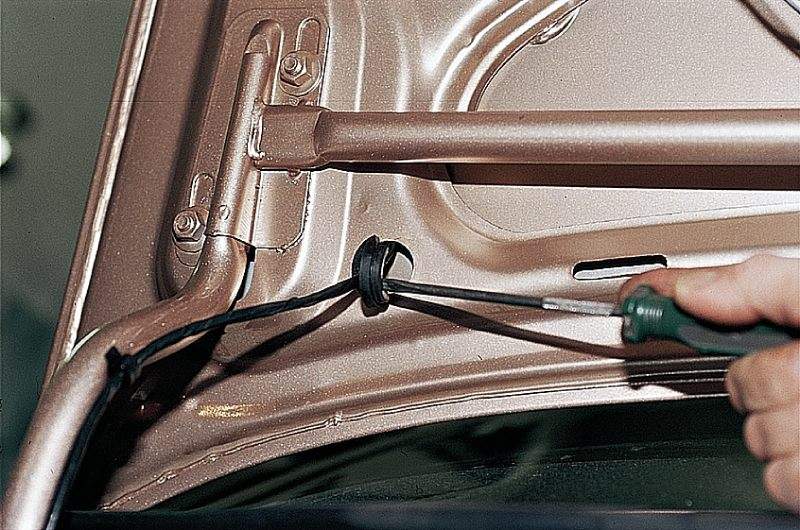

4. Вытащите уплотнительную втулку жгута из отверстия в крышке багажника. Извлеките жгут с колодкой из крышки багажника. Если вы не собираетесь заменять крышку багажника, для сборки привяжите к колодке тонкую проволоку или веревку и только после этого извлеките жгут, оставив веревку в крышке багажника. После этого отвяжите веревку от жгута.

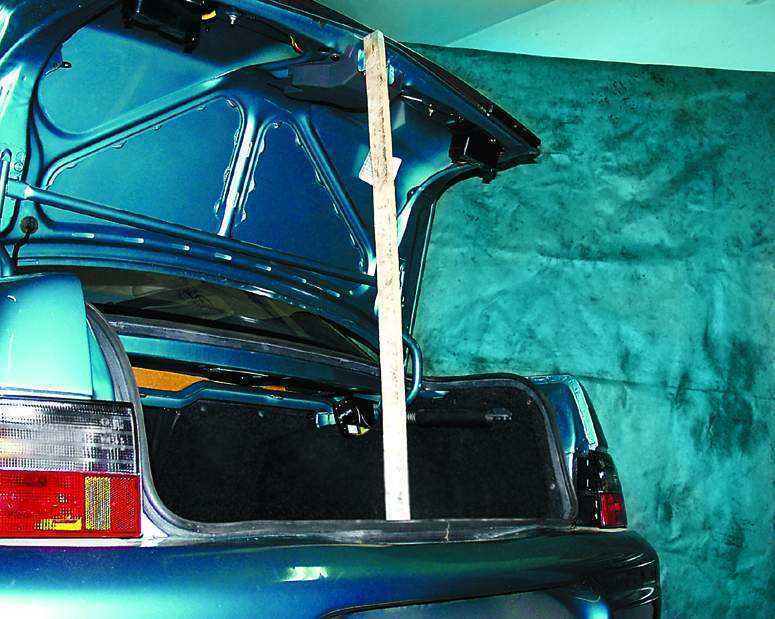

5. Установите под крышку подходящий упор.

6. Отцепите пружины обеих петель от кронштейнов на кузове.

7. Если вы предполагаете устанавливать старую крышку, промаркируйте положение шайб на петлях крышки. В этом случае после установки, скорее всего, не придется регулировать положение крышки.

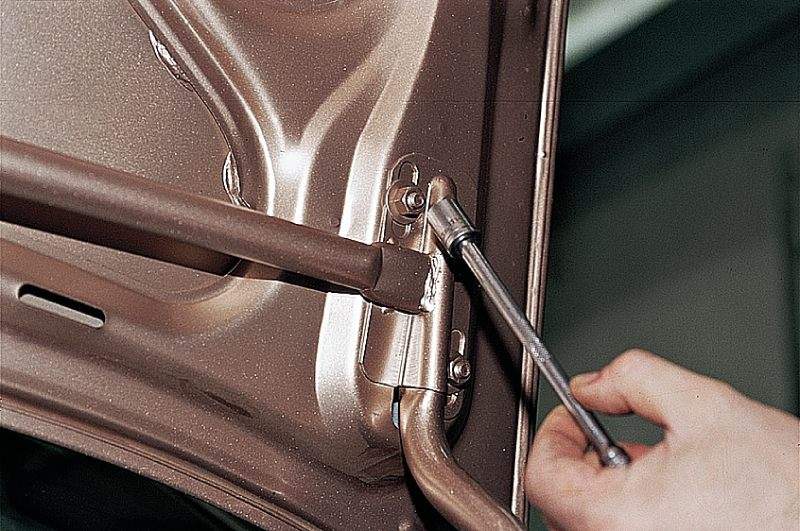

8. Ключом «на 13» отверните по две гайки крепления петель к крышке с обеих сторон (помощник должен придерживать крышку) и снимите крышку багажника.



9. Крышку багажника можно снять вместе с петлями. Для этого ключом «на 10» отверните гайки крепления осей петель, удерживая оси от проворачивания ключом «на 13», выньте оси и снимите крышку багажника. При замене снимите со старой крышки всю арматуру и установите на новую.

10. Установите крышку в порядке, обратном снятию. Положение крышки регулируют за счет овальных отверстий в петлях. Не затягивая окончательно гайки, аккуратно закройте крышку и, перемещая ее, отрегулируйте положение крышки в проеме. Зазоры между задними крыльями и крышкой должны быть равномерными и одинаковыми. Затем аккуратно откройте крышку и окончательно затяните гайки ее крепления. 11. Отрегулируйте усилие, необходимое для открывания крышки, перестановкой пружин на один из кронштейнов, фиксирующих зубья.

Снятие и установка замка крышки багажника и его привода ВАЗ 2170 Лада Приора (Lada Priora)

Инструменты необходимые для снятия и установки замка крышки багажника и его привода ВАЗ 2170 Лада Приора (Lada Priora)

Вам потребуются: ключи «на 10», «на 13», торцовые ключи (головка) «на 10», «на 13», отвертки с плоским и крестообразным лезвием, пассатижи.

Последовательность операций при снятии и установке замка крышки багажника и его привода ВАЗ 2170 Лада Приора (Lada Priora)

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

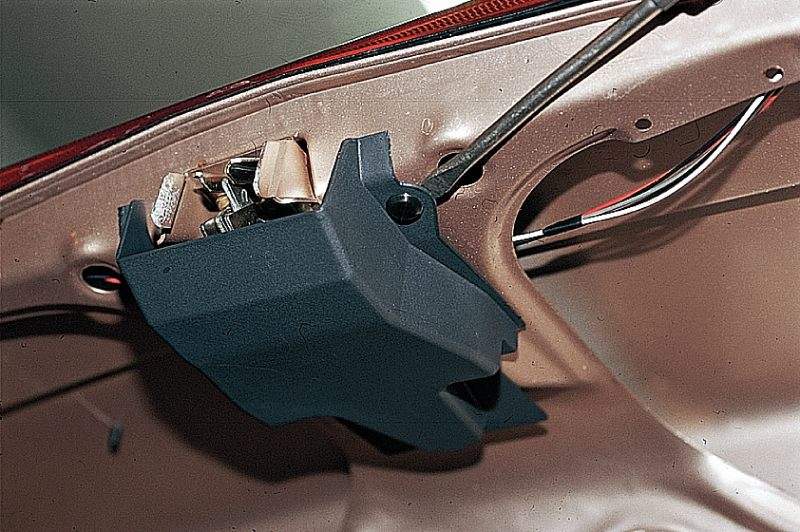

2. Подденьте отверткой пять пистонов крепления облицовки замка…

3. …и снимите облицовку.


4. Разъедините колодку жгута проводов питания моторедуктора блокировки замка.

5. Выверните два винта крепления моторедуктора к внутренней панели крышки багажника.


6. Отсоедините шток моторедуктора от тяги привода замка и снимите моторедуктор. 7. Снимите тягу.




8. Подденьте отверткой наконечник тяги, идущей от выключателя замка… 9. …и отсоедините тягу от рычага привода замка.


10. Подденьте отверткой тягу… 11. …и отсоедините ее от выключателя замка.


12. Сдвиньте влево и снимите скобу выключателя замка.

13. Выньте выключатель замка из отверстия в крышке багажника.




14. Ослабьте затяжку винта крепления тяги. Пометьте положение замка на крышке багажника.

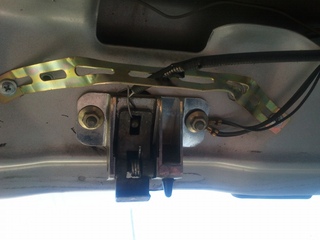

15. Торцовым ключом «на 10» отверните три гайки крепления замка…

16. …и снимите замок, выведя тягу из поводка привода замка.

17. Торцовым ключом «на 10» отверните две гайки крепления рычага привода замка…

18. …и снимите рычаг.

Примечание Так выглядят снятые с автомобиля замок крышки багажника и детали его привода.



19. Перед установкой нового замка смажьте его трущиеся поверхности консистентной смазкой.
20. Установите снятые детали в порядке, обратном снятию.

Регулировка положения замка крышки багажника ВАЗ 2170 Лада Приора (Lada Priora)

Если крышка багажника имеет вертикальный люфт в закрытом положении или закрывается с большим усилием, отрегулируйте положение замка по высоте.

Инструменты необходимые для регулировки положения замка крышки багажника ВАЗ 2170 Лада Приора (Lada Priora)

Вам потребуются: торцовый ключ (головка) «на 10», отвертка с плоским лезвием, пассатижи.

Последовательность операций при регулировке положения замка крышки багажника ВАЗ 2170 Лада Приора (Lada Priora)

1. Ослабьте затяжку винта крепления тяги.

2. Если конец тяги загнут, выпрямите его.


3. Ослабьте затяжку трех гаек крепления замка, предварительно сняв его облицовку.

4. Передвиньте замок в нужном направлении и затяните винт крепления тяги. Проверьте легкость запирания замка. При необходимости повторите регулировку. После этого окончательно затяните гайки крепления замка.

5. Если при закрывании крышки багажника фиксатор не попадает в защелку замка (слышен удар, и крышка закрывается с большим усилием), ослабьте затяжку двух болтов крепления и сместите фиксатор в нужном направлении. Проверьте легкость запирания замка. При необходимости повторите регулировку. После этого затяните окончательно болты крепления фиксатора.

амортизаторов, стоек, стекла крышки багажника

цена за работы

1000р / нормочас

отремонтировано

1877 авто

Сертифицированный техцентр

цена за работы

1000р / нормочас

отремонтировано

507 авто

Сертифицированный техцентр

цена за работы

1000р / нормочас

отремонтировано

447 авто

Сертифицированный техцентр

цена за работы

1000р / нормочас

отремонтировано

855 авто

цена за работы

1000р / нормочас

отремонтировано

125 авто

цена за работы

1000р / нормочас

отремонтировано

319 авто

цена за работы

1000р / нормочас

отремонтировано

764 авто

цена за работы

1000р / нормочас

отремонтировано

153 авто

цена за работы

1000р / нормочас

отремонтировано

345 авто

цена за работы

1000р / нормочас

отремонтировано

564 авто

цена за работы

1000р / нормочас

отремонтировано

378 авто

цена за работы

1000р / нормочас

отремонтировано

102 авто

цена за работы

1000р / нормочас

отремонтировано

561 авто

цена за работы

1000р / нормочас

отремонтировано

225 авто

цена за работы

1000р / нормочас

отремонтировано

516 авто

цена за работы

1000р / нормочас

отремонтировано

236 авто

цена за работы

1000р / нормочас

отремонтировано

489 авто

цена за работы

1000р / нормочас

отремонтировано

143 авто

цена за работы

1000р / нормочас

отремонтировано

255 авто

цена за работы

1000р / нормочас

отремонтировано

518 авто

цена за работы

1000р / нормочас

отремонтировано

238 авто

цена за работы

1000р / нормочас

отремонтировано

156 авто

цена за работы

1000р / нормочас

отремонтировано

374 авто

цена за работы

1000р / нормочас

отремонтировано

159 авто

цена за работы

1000р / нормочас

отремонтировано

350 авто

цена за работы

1000р / нормочас

отремонтировано

620 авто

цена за работы

1000р / нормочас

отремонтировано

135 авто

цена за работы

1000р / нормочас

отремонтировано

489 авто

цена за работы

1000р / нормочас

отремонтировано

322 авто

Ремонт или замена крышки багажника в ЮЗАО недорого

В нашем автосервисе проводится ремонт и восстановление всех систем транспортного средства и кузовные работы, требующие замену частей. Цены демократичные. У каждого автовладельца при повреждении крышки багажника возникает вопрос, где лучше и дешевле отремонтировать машину, поэтому предлагаем свои услуги.

РЕМОНТ БАГАЖНИКА В АВТОРЕМОНТЕ77

При незначительных повреждениях крышки багажника самым оптимальным решением станет его своевременный ремонт. Стоимость услуг будет зависеть от степени повреждений и марки автомобиля. Ремонт крышки багажника имеет несколько этапов:

• Определение поврежденных участков;
• В случае необходимости демонтаж;
• Устранение и выравнивание недостатков на поверхности крышки багажника;
• Обработка антикоррозийными средствами, шлифовка и грунтовка;
• Покрытие краской и лакировка.

Благодаря современным технологиям и оборудованию, опыту мастеров и отличным материалам ремонт крышки багажника в нашем автосервисе происходит быстро и очень качественно, но не все деформации и сколы подлежат ремонту. Иногда не рационально производить ремонт детали или багажник сильно поврежден, тогда необходимо его заменить.

Замена крышки багажника

При замене крышки багажника клиенты могут воспользоваться покупкой детали в нашем интернет-магазине, на рынке или на разборке, купив багажник в хорошем состоянии, но по более выгодной цене. Замена крышки багажника в нашем автосервисе происходит быстро и на высоком уровне. Опытные специалисты и новейшие инструменты позволяют в кротчайшие сроки производить замену.

У нас всегда выгодные цены, индивидуальный подход к каждому клиенту и гарантийные обязательства на все виды предоставленных услуг.

Приезжайте к нам! Наши специалисты быстро и качественно проведут ремонт и замену крышки багажника по выгодным ценам.

Руководство по установке уплотнителя багажника

— Metro Molded Parts Inc

Проявите заботу о своем автомобиле с новым уплотнением багажника. Знаете ли вы, что старые, изношенные уплотнения ствола могут задерживать воду, которая может вызвать ржавчину в канавке вокруг ствола? Вы можете помочь предотвратить утечки и излишки пыли, а также придать своему багажнику свежий вид с помощью нашей простой в установке уплотнителя багажника SUPERSoft.

ОБЩАЯ СОВЕТ

Правильная установка и функционирование этого уплотнителя ствола зависит от правильной установки (Рисунок 9A).Не используйте старую сплющенную полоску в качестве ориентира. Перед тем, как начать, прочтите все инструкции здесь.

1. ПОДГОТОВКА

Сравните свое старое уплотнение с новым, чтобы убедиться, что новое уплотнение справится со своей задачей. Помните, что старые уплотнения плоские, а ваша новая губчатая резина очень щадящая в случае небольших различий в форме. Обязательно обратите внимание на то, какая сторона вашей полоски обращена к стволу!

2. СНИМИТЕ СТАРУЮ УПЛОТНЕНИЕ

Наносите обильное количество разделительного агента, пока вы не удалите все уплотнители.Убедитесь, что старый клей, мусор или резина удалены скребком и даже пропылесосены, если необходимо.

3. КЛЕЙКА

Проверьте выравнивание крышки багажника, а затем нанесите полоску клея внутри канавки при установке ленты.

4. УСТАНОВИТЕ НАЩЕЛЬНИК

Начните с центра над цилиндром замка и начните вставлять новый уплотнитель. Сложите полоску пополам и начните с середины. Убедитесь, что внутренние и внешние края плотно и герметично закрыты.

5. КЛЕЙТЕ В КАЧЕСТВЕ

Начните примерно в 8 дюймах от центра и начинайте клеить вокруг каждой стороны по мере продвижения, пока не дойдете примерно до 8 дюймов от конца. Осторожно обрежьте концы под прямым углом, чтобы они совпадали друг с другом, оставляя нахлест на 1/4 дюйма. На этот шов нанесите клей на канал ствола и небольшое количество на концы полосы. Сожмите концы вместе на мгновение, а затем вставьте. Закройте чемодан и откройте его, убедившись, что клей не просачивается наружу. Немедленно вытрите излишки клея.

Mazda 3 Service Manual — Снятие / установка рычага открывания крышки багажника

1. Снимите переднюю пороговую шайбу (левую).

2. Снимите переднюю боковую облицовку (левую).

3. Снимите лицевую панель открывателя крышки топливного бака.

4. Частично отогните напольное покрытие.

5. Отверните болты.

6. Отсоедините трос и рычаг открывания крышки багажника.

7. Установите в порядке, обратном снятию.

Снятие / установка троса открывателя крышки багажника

1. Отсоедините отрицательный провод аккумуляторной батареи. 2. Снимите следующие детали: а. Переднее сиденье (ЛЕВОЕ) (См. СНЯТИЕ / УСТАНОВКА ПЕРЕДНЕГО СИДЕНЬЯ.) б. Передняя пороговая пластина (левая). c. Задний порог. d. Центральная стойка …

Осмотр привода открывания крышки багажника

1. Отсоедините отрицательный провод аккумуляторной батареи. 2. Снять обшивку крышки багажника. 3. Снимите защелку крышки багажника и отпустите привод. 4. Нажмите на защелку с помощью отвертки с плоским жалом, чтобы осмотреть l…

Другие материалы:

Снятие / установка трубы и шланга сцепления [C66 M R]
ВНИМАНИЕ: Не допускайте попадания жидкости сцепления на окрашенную поверхность. Жидкость сцепления содержит свойства, которые могут растворять краску. Если жидкость сцепления попала на окрашенную поверхность, немедленно смойте водой и полностью вытрите пораженный участок. 1. Снимите крышку аккумуляторного отсека. 2. Отключить …

Проверка привода воздухозаборника [кондиционер с ручным управлением]
1.Подключите положительное напряжение аккумуляторной батареи к клемме B (или C) исполнительного механизма воздухозаборника, подключите клемму C (или B) к массе, а затем убедитесь, что привод воздухозаборника работает, как показано в таблице. Если условия работы ненормальные, замените исполнительный механизм воздухозаборника. …

Осмотр устройства обогрева сиденья
ВНИМАНИЕ: Неправильное обращение с передним сиденьем (со встроенной боковой подушкой безопасности) может случайно задействовать (развернуть) подушку безопасности, что может серьезно повредить вам.Прочитать сервис предупреждения перед тем, как обращаться с передним сиденьем (со встроенной боковой подушкой безопасности). ОСТОРОЖНОСТЬ: После снятия переднего сиденья …

Как установить Decklid из стекловолокна

Car Craft находится на втором году этой сборки, если вы следили за ней, и по мере того, как проходят месяцы, мы подбираемся ближе к тому, чтобы пошуметь с нашим автомобилем проекта Dodge Demon 1971 года. Чтобы догнать вас, мы купили эту машину в январе 2011 года как каток с половинчатой ​​задней частью, Slant 6 и стоковой передней частью.Наш план состоял в том, чтобы завершить работу с комплектом передней части Chassisworks 2×3 и eBay 5.7 Hemi с набором фенов Comp Turbo 67 мм и набором строкера 392 от K1 и Wiseco.
Последние основные части мы делаем секциями. У нас есть горячая и холодная стороны водопровода на турбинах, проводке, тормозах, топливе и багажнике, оставленном в списке. Список может показаться коротким, но он представляет собой еще несколько месяцев борьбы, чтобы запустить эту машину в дорогу. Для этой истории мы подготовили ствол, используя несколько старых — и новых — приемов.

Посмотреть все 14 фото

01 Времена лопастного насоса, прикрученного к заднему бамперу, прошли, и мы их будем скучать. Теперь у нас есть доступ к насосам в баке, которые могут обеспечить большую мощность. Топливный элемент Stealth от Aeromotive оснащен встроенным в бак топливным насосом A1000, который может питать 1000-сильный двигатель с принудительным впрыском топлива. Также доступен насос Eliminator, который может питать 1400 л.с., инжекторный двигатель с принудительным впрыском. Бак имеет встроенные перегородки, которые удерживают топливо в точке приема и устраняют такие проблемы, как кавитация и паровая пробка.Это 15-галлонный топливный элемент. Aeromotive рекомендует использовать модуль управления напряжением для автомобилей, которые ездят по улице с емкостью менее 10 галлонов.

Просмотреть все 14 фотографий

02 Топливный элемент в сторону, функции безопасности, требуемые NHRA, включают аварийный выключатель, доступный снаружи автомобиля, аккумуляторный отсек или прижимные ремни, а также брандмауэр между аккумулятором и топливным элементом ( и водитель). Мы также используем крепеж Dzus для крепления крышки багажника из стекловолокна.

Посмотреть все 14 фото

03 Крепеж Dzus для крышки багажника представляет собой 7/16-дюймовые кнопки самоизвлечения.Они используют приварные язычки, но есть версии с болтовым креплением.

Просмотреть все 14 фотографий

04 Кнопка 7/16 дюйма — самый большой из пяти доступных диаметров. Общая длина пуговицы определяется измерением от нижней части пружины (в данном случае от нижней части прорези для пружины) до нижней стороны головки. Чтобы получить высоту пружины, вычтите толщину материала, который вы скрепляете; в данном случае — стекловолокно плюс дополнительный зазор, необходимый между головкой кнопки и язычком.Существует рекомендуемый прогиб для каждой комбинации высоты пружины и длины пуговицы. В Интернете есть справочные таблицы (мы использовали DzusFasteners.net), чтобы определить подходящий крепеж для каждого приложения.

Посмотреть все 14 фото

05 Положение выступов произвольное. Поговорив с другими гонщиками, мы определили, что всего шесть креплений должны сработать. Прикрепив петли к машине, мы отметили кузов центральной линией Дзуса.

Просмотреть все 14 фотографий

06 Используя отметку на теле в качестве ориентира, мы измерили и отметили расположение отверстия в крышке багажника.

Просмотреть все 14 фото

07 Мы просверлили отверстие диаметром 5/8 дюйма с помощью набора для сверления отверстий Snap-on.

Посмотреть все 14 фото

08 Последним шагом было приклепать пружину к язычку Дзуса.

Просмотреть все 14 фото

09 Головки пуговиц также приклепаны к крышке дек. Snap-on Tools продает крепежный инструмент Dzus.

Просмотреть все 14 фото

10 Топливный элемент Stealth предназначен для крепления ремнями, но мы предпочитаем использовать язычки, которые крепятся болтами к полу. Поскольку это новый резервуар, можно было приварить выступы TIG.

Посмотреть все 14 фотографий

11 Chassisworks продает аккумуляторный ящик для батареи группы 24, но мы хотели использовать вместо нее меньшую и более легкую батарею Optima group 51. Мы просто разрезали коробку и заново приварили. Маленькие детали делают уличную машину крутой.

Просмотреть все 14 фотографий

12 Аккумулятор Optima 51R обладает необходимой мощностью при запуске, но снижает вес за счет уменьшения емкости аккумулятора. Это просто означает, что вы не можете запустить топливный насос и вентиляторы без работающего двигателя, иначе вы рискуете разрядить аккумулятор.

Просмотреть все 14 фото

13 Последними частями головоломки являются разъем для отключения аккумулятора и комплект кабеля дистанционного управления аккумулятором. У нас есть полная история подключения, которая рассмотрит это более подробно, но на данный момент концепция состоит в том, чтобы запускать все с выключателя и ничего от батареи. Таким образом, когда переключатель переключается в аварийной ситуации, аккумулятор и / или генератор не могут запитать блок предохранителей и включить зажигание или топливный насос.

EGG:
Производитель Car Craft Грант Петерсон использует отрезные круги Falcon (номер по каталогу A60UB-96), потому что они тонкие.Это уменьшает зазор, который вам придется позже заполнить сварным швом.

Детали
Описание	Источник	номер по каталогу	Цена
Комплект кабелей для выносной батареи	Безболезненно	40105	$ 281,86
Батарейный отсек	Шасси	6401	129,00
Желтый верхний аккумулятор	Оптима	8073-167	199.99
Выключатель аккумуляторной батареи	Summit Racing	СУМ-G1432	19,95
Крепеж Dzus	Шасси	8511	3,29 каждый
Плоский язычок Dzus	Шасси	2323	3,00
Топливный элемент	Аэромотив	18660	814,95

Показать все

ND MX-5 Руководство по установке пробки крышки багажника

Как вы могли догадаться… давайте откроем багажник и приступим.

Разложите компоненты комплекта и запишите, что у вас есть. Вы должны увидеть два пружинных механизма и небольшую застежку-молнию.

Вспомогательные пружины имеют винт из нержавеющей стали с полукруглой головкой сбоку, который необходимо удалить перед установкой.

Подойдите к петле багажника со стороны пассажира и снимите фиксатор пластмассового троса. Используйте плоскогубцы с острыми носами, чтобы зажать зажим и снять его с петли.

На этом этапе вы можете либо отрезать этот анкер от жгута проводов, либо использовать небольшую ювелирную отвертку, чтобы разблокировать участок с застежкой-молнией, чтобы спасти анкерный зажим. Вы не будете использовать его для этой установки, поэтому поместите его в корзину для запчастей для безопасного хранения.

Временно убрав жгут проводов, поместите усилитель пружины со стороны пассажира на внутреннюю поверхность шарнира багажника (см. Изображения для правильной ориентации). Отверстие, в котором был установлен жгут проводов, — это отверстие, которое мы будем использовать для крепления блока поддержки пружины с помощью ранее удаленного винта с полукруглой головкой.

Убедитесь, что сторона с фетровой прокладкой вспомогательной пружины прилегает к нижней стороне туловища, и установите кожух пружины на место напротив шарнира. Боковое отверстие на корпусе пружины должно совпадать с поворотной заклепкой механизма петли ствола. После правильного расположения вставьте винт из нержавеющей стали с полукруглой головкой в ​​отверстие и затяните его в корпусе пружинного механизма.

Корпус усилителя пружины со стороны пассажира имеет фиксатор на внутренней стороне.Используйте прилагаемую стяжку-молнию и снова прикрепите жгут проводов к этой точке. Быстро обрежьте хвостик на молнии кусачками, чтобы это исправить.

Выполните те же действия с петлями багажника со стороны водителя (без застежки-молнии).

Все готово! Закройте багажник, нажмите кнопку открывания багажника и полюбуйтесь совершенством громкой связи, открывающим багажник!

Nissan Sentra Service Manual: Крышка багажника — С интеллектуальной системой ключей — Дверь и замок

Крышка багажника в сборе

Крышка багажника в сборе: покомпонентное изображение

1. Петля крышки багажника левая / правая
2. Торсион левый / правый
3. Зажимы торсионные
4. Накладка крышки багажника (при наличии)
5. Ручка аварийной разблокировки
6. Зажим ручки аварийной разблокировки
7. Трос ручки аварийной разблокировки
8. Замок крышки багажника
9. Бамперы крышки багажника
10. Накладка на лампу подсветки
11. Крышка багажника
12. Задний спойлер (при наличии)
13. Уплотнитель

1. Зажим

Зажим

Крышка багажника в сборе: снятие и установка

ВНИМАНИЕ:

• Используйте два человека при снятии или установке крышки багажника в сборе. своему большому весу.
• Используйте защитную ленту или торговую ткань для защиты окружающей среды. компоненты от повреждений при снятии и установка крышки багажника в сборе.

СНЯТИЕ

1. Снимите накладку крышки багажника (если есть). См. INT-45, «Снятие и Установка ».
2. Отсоедините разъемы жгута проводов от крышки багажника в сборе (1). и снимите зажимы ремня (A), затем вытяните ремень из крышка багажника в сборе (1).

3. Отверните болты (A) и снимите крышку багажника в сборе (1).

УСТАНОВКА

Установка производится в порядке, обратном снятию.

ВНИМАНИЕ:

После установки произвести регулировку крышки багажника в сборе. процедура. См. ДЛК-185, «БАГАЖНИК. КРЫШКА В СБОРЕ: Регулировка ».

Крышка багажника в сборе: регулировка

1. Крышка багажника в сборе
2. Петля крышки багажника
3. Фиксатор крышки багажника
4. Наружная сторона кузова
5. Фонарь задний комбинированный
6. Отражатель
7. Облицовка заднего бампера

1. Болты крышки багажника
2. Болт стопорный

Проверьте зазор и высоту поверхности между крышкой багажника и каждой частью, визуальный осмотр и тактильный Чувствовать.

Если зазор и высота поверхности не соответствуют спецификации, отрегулируйте их. в соответствии с процедурами настройки.

ПРОДОЛЬНЫЙ ЗАЗОР

Крышка багажника снята с петли

1. Ослабьте болты крепления крышки багажника.
2. Переместите крышку багажника так, чтобы размеры зазора были в пределах предоставленные спецификации.
3. Затяните крышку багажника на шарнирных болтах.

Петля крышки багажника снята с автомобиля

1. Снимите отделку задней полки. См. INT-33, «Снятие и Установка ».
2. Ослабьте шарнирные болты крепления полки.
3. Переместите крышку багажника так, чтобы размеры зазора были в пределах предоставленные спецификации.
4. Затяните петлю болтами крепления полки
5. Установите отделку задней полки. См. INT-33, «Снятие и Установка».

РЕГУЛИРОВКА ВЫСОТЫ ПОВЕРХНОСТИ

1. Ослабьте резину бампера.
2. Ослабьте болты фиксатора.
3. Поднимите крышку багажника прим. 100 — 150 мм (3,94 — 5,91 дюйма), затем слегка закройте его. Убедитесь, что он задействован плотно при закрытой крышке багажника.
4. Затяните фиксатор крышки багажника.

Петля крышки багажника

Петля крышки багажника: снятие и установка

СНЯТИЕ

1. Снимите крышку багажника в сборе.См. DLK-183, «КРЫШКА БАГАЖНИКА В СБОРЕ: Снятие и установка ».
2. Снять торсион. См. DLK-187, «ТОРСИОННАЯ ШИНА: Снятие и Установка ».
3. Снять отделку задней полки. См. INT-33, «Снятие и Установка ».
4. Выверните болты шарниров крышки багажника (со стороны кузова) и снимите.

УСТАНОВКА

Установка производится в порядке, обратном снятию.

ВНИМАНИЕ:

• Проверить открытие / закрытие крышки багажника, операцию блокировки / разблокировки после установка.
• После установки произвести регулировку крышки багажника в сборе. процедура. См. ДЛК-185, «БАГАЖНИК. КРЫШКА В СБОРЕ: Регулировка ».

Проверить точку вращения шарниров крышки багажника на предмет плохой смазки. Если При необходимости нанесите подходящую универсальную смазку.

Торсион

Торсион: снятие и установка

СНЯТИЕ

1. Снимите зажимы торсиона.
2. Поддержите узел крышки багажника с помощью подходящего инструмента.

ВНИМАНИЕ:

Если узел капота не поддерживается должным образом, это может привести к телесным повреждениям. снятие капота в сборе.

3. Поднимите торсион (1) с помощью подходящего инструмента (A), как показано на рисунке, чтобы снять

ПРИМЕЧАНИЕ:

Характеристики подходящего инструмента указаны на рисунке.

УСТАНОВКА

Установка производится в порядке, обратном снятию.

ВНИМАНИЕ:

После установки проверьте открытие / закрытие крышки багажника, блокировку / разблокировку операция.

Замок крышки багажника

Замок крышки багажника: снятие и установка

СНЯТИЕ

1. Снимите облицовку крышки багажника (если есть). См. INT-45, «Удаление и установка ».
2. Отсоедините разъем жгута проводов (B) и аварийную разблокировку. ручку (2) от замка крышки багажника (1).
3. Выверните болты замка крышки багажника (A) и снимите.

УСТАНОВКА

Установка производится в порядке, обратном снятию.

ВНИМАНИЕ:

После установки произвести регулировку крышки багажника в сборе. процедура. См. ДЛК-185, «БАГАЖНИК. КРЫШКА В СБОРЕ: Регулировка ».

Рычаг аварийный

АВАРИЙНЫЙ РЫЧАГ: снятие и установка

СНЯТИЕ

1. Снимите облицовку крышки багажника (если есть).См. INT-45, «Удаление и установка ».
2. С помощью подходящего инструмента освободите защелки и снимите аварийный высвободить ручку (1) из узла крышки багажника.

: Собачка

3. Отсоединить трос ручки аварийного отпирания (2) от крышки багажника. замок в сборе (3).

УСТАНОВКА

Установка производится в порядке, обратном снятию.

Фиксатор крышки багажника

УДАР КРЫШКИ БАГАЖНИКА: Снятие и установка

СНЯТИЕ

1. Снимите защитную пластину багажника.См. INT-42, «ЗАДНЯЯ ПЛИТА БАГАЖНИКА: Снятие и установка ».
2. Снимите болты (A) и фиксатор (1).

УСТАНОВКА

Установка производится в порядке, обратном снятию.

ВНИМАНИЕ:

После установки произвести регулировку крышки багажника в сборе. процедура. См. ДЛК-185, «БАГАЖНИК. КРЫШКА В СБОРЕ: Регулировка ».

Открыватель крышки топливного бака

Покомпонентное изображение

1. Крышка топливного бака
2. Бампер резиновый
3. Трос открывания крышки топливного бака
4. Замок крышки топливного бака

1. Зажим
2. Болт
3. Защита кабеля

Крышка топливного бака

Крышка топливного бака: снятие и установка

СНЯТИЕ

1. Полностью откройте крышку топливного бака.
2. Снимите зажим крышки топливного бака (A).

3. Снимите винты крышки топливного бака (A) и крышку топливного бака (1).

УСТАНОВКА

Установка производится в порядке, обратном снятию.

ВНИМАНИЕ:

После установки проверьте открывание / закрывание крышки заливной горловины топливного бака, заблокировать / разблокировать операцию.

ПРИМЕЧАНИЕ:

• В следующей таблице приведены характеристики правильного установлена ​​крышка топливного бака.
• Регулировка фитинга не может быть выполнена.

Трос открывателя топливного бака

КАБЕЛЬ ОТКРЫТИЯ ТОПЛИВНОГО НАЛИВА: снятие и установка

СНЯТИЕ

1. Снимите болты крепления капота и ручки топливного бака (A).

2. Освободить трос открывателя крышки топливного бака (2), потянув вниз и затем отодвиньте конец троса в сторону, чтобы снять с капота и заправьте топливом. заправочная ручка в сборе (1).

3. Снимите облицовку передней панели (левую). См. IP-14, «Снятие и Установка ».
4. Снимите нижнюю облицовку центральной стойки (левую). См. ИНТ-27, «ЦЕНТР» НИЖНИЙ ФИНИШЕР СТОЛБА: Снятие и установка ».
5. Снимите подушку заднего сиденья (левую). См. SE-24, «Снятие и установка. — Подушка заднего сиденья ».
6. Снимите боковую облицовку багажника (левую). См. INT-43, «ФИНИШЕР СТОРОНЫ БАГАЖНИКА: Снятие и установка ».
7. Снять трос открывателя крышки топливного бака (1) с фиксатора крышки топливного бака. сборка. См. DLK-192, «ТОПЛИВНЫЙ НАПОЛНИТЕЛЬ. ЗАМОК КРЫШКИ: Снятие и установка ».

Передняя

8. Снимите каждую защиту кабеля (A), затем снимите открыватель крышки топливного бака. кабель (1).

УСТАНОВКА

Установка производится в порядке, обратном снятию.

ВНИМАНИЕ:

После установки проверьте открывание / закрывание крышки заливной горловины топливного бака, заблокировать / разблокировать операцию.

Замок крышки топливного бака

Замок крышки топливного бака: снятие и установка

СНЯТИЕ

1. Полностью откройте крышку топливного бака.
2. Вставьте подходящий инструмент (A), как показано, в нижнюю часть фиксатора топливного бака. сборка (1).

3. Освободите верхнюю и нижнюю защелки (A) с помощью подходящего инструмента и снимите фиксатор крышки топливного бака (1).

ВНИМАНИЕ:

Будьте осторожны, чтобы не повредить прокладку (2) при снятии.

4. Отсоедините трос открывателя крышки топливного бака (1), потянув вниз. а затем отодвиньте конец троса в сторону, чтобы снять с заливной горловины. узел замка крышки (2).

УСТАНОВКА

Установка производится в порядке, обратном снятию.

ВНИМАНИЕ:

После установки проверьте открывание / закрывание крышки заливной горловины топливного бака, заблокировать / разблокировать операцию.

Дверной выключатель

Снятие и установка

СНЯТИЕ

1. Снимите винт дверного переключателя (A).
2. Отсоедините разъем жгута от дверного переключателя (1) и Удалить.

УСТАНОВКА

Установка производится в порядке, обратном снятию.

Дверная ручка

Ручка передней двери Ручка передней двери: в разобранном виде Кронштейн для внешней ручки Передняя прокладка Внешняя ручка Интеллектуальная ключевая кнопка Шток цилиндра дверного ключа Сборка внутренней ручки Задний ga…

Антенна внутри ключа

Консоль КОНСОЛЬ: снятие и установка УДАЛЕНИЕ Снимите финишер селектора переключения передач. См. IP-17, «Снятие и Установка». Выкрутите винты внутренней ключевой антенны (консоли) (A …

Прочие материалы:

М & цепь ответвления
Процедура диагностики 1. проверьте разъем Выключите зажигание. Отсоедините кабель аккумулятора от отрицательной клеммы. Проверить клеммы и разъемы комбинированного счетчика на предмет повреждений, изгиб и неплотное соединение (сторона блока и сторона разъема).Результат осмотра ни …

Меры предосторожности для дополнительной удерживающей системы (SRS) «ПОДУШКА БЕЗОПАСНОСТИ» и «РЕМЕНЬ БЕЗОПАСНОСТИ» ПРЕДВАРИТЕЛЬНЫЙ НАТЯЖИТЕЛЬ »
Дополнительная удерживающая система, такая как« ПОДУШКА БЕЗОПАСНОСТИ »и« ПРЕДВАРИТЕЛЬНЫЙ НАТЯЖИТЕЛЬ РЕМНЯ БЕЗОПАСНОСТИ », используется вместе ремнем безопасности спереди, помогает снизить риск или тяжесть травмы водитель и передний пассажир наверняка типы столкновений. Информация, необходимая для обслуживания системы …

Руководство по поиску и устранению неисправностей
Симптом Возможная причина При нажатии выключателя зажигания до остановки двигатель Контрольная лампа P (Парковка) на приборе панель подсвечивается, а внутренний звонит звучит непрерывно.Рычаг переключения передач не находится в положении P (Парковка). Убедитесь, что сдвиг …

© 2014-2021 Авторские права www.nisentra.com

Mazda 6 Service Manual — Снятие / установка крышки багажника

Предупреждение

• Снятие амортизатора без поддержки крышки багажника может быть опасный. Крышка багажника может упасть и поранить вас. Полностью откройте крышку багажника. и поддерживайте его перед снятием амортизатора.

1. Отсоедините отрицательный провод аккумуляторной батареи.

2. Отсоединить разъем жгута проводов крышки багажника, вытащить жгут проводов крышки багажника. из салона.

3. Отсоедините крючки, которыми ремень крышки багажника крепится к крышке багажника. петля.

4. Подденьте ленту амортизатора с помощью отвертки.

5. Выдавите соединительную часть амортизатора и петли с помощью отверткой, чтобы отсоединить их.Затем снимите амортизатор стойки.

6. Снимите гайки, затем снимите крышку багажника.

7. Выверните болты, затем снимите петлю крышки багажника.

8. Установите в порядке, обратном снятию.

9. Отрегулируйте крышку багажника. (См. РЕГУЛИРОВКА КРЫШКИ БАГАЖНИКА.)

Разборка / сборка крышки багажника

1. Отсоедините отрицательный провод аккумуляторной батареи. 2. Снимите обшивку крышки багажника. 3. Чтобы снять внешнюю ручку крышки багажника и цилиндр ключа крышки багажника, снимите задний финишер.4. Разберите в порядке …

Другие материалы:

Mazda 6 Руководство по техническому обслуживанию: Снятие / установка датчика частоты вращения входного вала / турбины
1. Отсоедините отрицательный провод аккумуляторной батареи. 2. Снимите батарею и батарейный отсек. 3. Снимите компонент воздушного фильтра. (См. СИСТЕМА ВПУСКА ВОЗДУХА СНЯТИЕ / УСТАНОВКА.) 4. Отсоедините разъем датчика частоты вращения входного вала / турбины. 5. Снимите датчик частоты вращения входного вала / турбины. 6. Нанесите ATF на новое уплотнительное кольцо …

Mazda 6 Руководство по техническому обслуживанию: Импортер / дистрибьюторы Mazda
U.S.A. Mazda в Северной Америке 7755 Irvine Center Drive Ирвин, Калифорния, 92618-2922, США. P.O. Коробка 19734 Ирвин, Калифорния 92623-9734 США. ТЕЛ: 1 (800) 222-5500 (в США) (949) 727-1990 (за пределами США) КАНАДА Mazda Canada Inc. 55 Vogell Road, Ричмонд-Хилл, Онтарио, L4B 3K5 Canada ТЕЛ: 1 …

Hyundai Sonata: Крышка багажника. Процедуры ремонта — Экстерьер

Замена

Замена крышки багажника

• При снятии и установке крышки багажника помощник это необходимо. • Надевайте перчатки, чтобы защитить руки от травм.

1.	Снимите внутреннюю крышку багажника (B).

2.	Ослабив крепежные винты, снимаем багажник изнутри. ручка (A).

3.	Отсоедините зажимы, затем снимите облицовку крышки багажника (A).

4.	Отсоедините проводку от разъемов.

5.	Открутив болты крепления, снимаем крышку багажника. (А). Момент затяжки: 6,9 ~ 8,8 Н · м (0,7 ~ 0,9 кгсм, 5,1 ~ 6,5 фунт-футов)

6.	Установка производится в порядке, обратном снятию. • Замените поврежденные зажимы.

Замена уплотнителя крышки багажника

1.	Снимите уплотнитель крышки багажника (A).

2.	Установка производится в порядке, обратном снятию.

Замена брелка для ключей

1.	Снимаем обшивку крышки багажника.

2.	Отсоедините трос внутренней ручки (A), затем ослабьте держатель для ключей. (B) болты крепления и снимите.

3.	Установка производится в порядке, обратном снятию.

Замена защелки крышки багажника

1.	Снимаем обшивку крышки багажника.

2.	Отсоедините разъем (A).

3.	Отсоедините кабель (B), затем ослабьте фиксатор (C) крепления. болты и снимаем.

4.	Установка производится в порядке, обратном снятию.

Регулировка

1.	Ослабив болт крепления петли крышки багажника (А), отрегулируйте крышку багажника, перемещая ее вверх или вниз, вправо или влево.

2.	Отрегулируйте высоту крышки багажника, повернув крышку багажника над люком. бамперы (B).

3.	Ослабив болты крепления защелки крышки багажника (С), отрегулируйте защелку крышки багажника, перемещая ее вверх или вниз, вправо или влево. No related posts. Ответить Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
